Type de produit	Platine vinyle
Marque	Denon
Modèle	DP29F
Dimensions (L x H x P)	360 x 97 x 357 mm
Poids	2,8 kg
Alimentation	CA 120 V, 50 Hz (États-Unis & Canada) / CA 230 V, 60 Hz (Europe)
Consommation électrique	2 W
Système d'entraînement	Entraînement par courroie, moteur servo DC
Vitesses de rotation	33 1/3 et 45 tr/min
Pleurage et scintillement	0,15 % (WRMS)
Bras de lecture	Type à équilibrage dynamique, longueur effective 195 mm
Cellule (cartouche)	DSN-82 (MM)
Tension de sortie	2,5 mV
Pression de pointe de lecture	3,5 g (fixe)
Fonctions	Lecture automatique, arrêt automatique, sélecteur de taille de disque (17/25/30 cm), sélecteur de vitesse
Sorties	Prise RCA (gauche/blanche, droite/rouge), borne de terre
Ampli-égaliseur intégré	Oui (commutable, pour connexion sur entrée PHONO ou AUX)
Accessoires inclus	Plateau, tapis en caoutchouc, adaptateur 45 tours, mode d'emploi
Entretien et nettoyage	Nettoyer la pointe de lecture et les disques avant utilisation ; ne pas utiliser d'alcool, de diluants ou de produits chimiques
Sécurité	Ne pas exposer à l'humidité ou aux intempéries ; débrancher en cas de longue inutilisation
Réparabilité	Confier toute réparation à un technicien agréé Denon ; pointe de lecture remplaçable (DSN-82)
Informations générales	Notice d'utilisation disponible en téléchargement ; garantie selon pays

FOIRE AUX QUESTIONS - DP29F DENON

Comment brancher la platine Denon DP29F à un amplificateur ?

Connectez les câbles RCA (blanc pour gauche, rouge pour droite) aux entrées PHONO ou AUX de l'amplificateur. Si vous utilisez AUX, assurez-vous que le commutateur d'ampli-égaliseur de la platine est réglé sur la position appropriée. Branchez également le câble de terre à la borne SIGNAL GND de l'amplificateur. Enfin, connectez le cordon secteur à une prise murale.

Que faire si le plateau ne tourne pas ?

Vérifiez que le cordon secteur est bien branché. Si le plateau ne tourne pas, la courroie d'entraînement peut être mal positionnée : retirez le plateau, assurez-vous que la courroie est correctement placée autour du cabestan, puis replacez le plateau.

Comment régler la vitesse de lecture ?

Utilisez le sélecteur de vitesse (SPEED) situé sur la platine : position 33 pour les disques 33 1/3 tr/min, position 45 pour les disques 45 tr/min.

Quand remplacer la pointe de lecture ?

La pointe de lecture doit être remplacée après environ 400 heures d'utilisation. Utilisez une pointe de rechange DSN-82. Pour la changer, tenez fermement la cellule d'une main et tirez doucement sur la pointe de l'autre main pour la libérer, puis insérez la nouvelle pointe.

Que faire en cas de bourdonnement (hum) ?

Assurez-vous que le câble de terre est correctement connecté à la borne SIGNAL GND de votre amplificateur. Vérifiez également que les connexions RCA sont bien enfoncées.

Comment nettoyer la platine ?

Pour nettoyer le boîtier, utilisez un chiffon doux sec. N'utilisez jamais d'alcool, de diluants ou de produits chimiques. Nettoyez la pointe de lecture avec une brosse spéciale et les disques avec un chiffon anti-statique avant chaque lecture.

Le bras ne se déplace pas quand j'appuie sur START, que faire ?

Vérifiez que le bras n'est pas verrouillé en position de repos. Si c'est le cas, déverrouillez-le manuellement avant d'appuyer sur START. Assurez-vous également que la platine est sous tension.

Puis-je utiliser la platine avec des enceintes Bluetooth ?

Non, la platine Denon DP29F ne dispose pas de sortie Bluetooth. Elle doit être connectée via ses sorties RCA à un amplificateur ou à des enceintes avec entrée PHONO ou AUX.

Que signifie le voyant ou le bruit de grattement ?

Un bruit de grattement peut indiquer une pointe de lecture sale ou usée, ou un disque sale. Nettoyez la pointe et le disque. Si le problème persiste, remplacez la pointe de lecture.

Comment lire un disque 45 tours avec un grand trou central ?

Utilisez l'adaptateur 45 tours fourni. Placez l'adaptateur sur le plateau, puis posez le disque par-dessus. Le sélecteur de taille doit être réglé sur 17 cm.

MODE D'EMPLOI DP29F DENON

Nous vous remercions d'avoir acheté ce système de tourne-disque entièrement automatique DENON.

Lire attentivement ce mode d'emploi afin de vous familiariser avec la platine-disque et d'obtenir un maximum de satisfaction.

- TABLE DES MATIERES -

1 Precautions 11
2 Avant d'utiliser la table de lecture 12
3 Connexions 13
4 Commandes 14
5 Reproduction d'un disque 14, 15
6 Details de fonctionnement 15
7 Remedes aux incidents 16
8 Specifications 16

Prière de vérifier pour s'assurer que les articles suivants sont inclus dans le carton avec l'unité principale.

(1) Mode d'emploi (cette notice)
(2) LiTe des stations techniques agrees 1
(3) Plateau 1
(4) Tapis en caoutchouc
(5)Adaptatour 45 tours

1 PRECAUTIONS

MISE EN GARDE

Pour éviter tout risque d'incendie ou de décharge électrique, ne pas exposer cet apparéil aux interpréries ou à l'humidité.

Puisance d'alimentation

La puissance d'alimentation des appareils électriques varie selon les pays. Veuillez vous assurer que votre apparéil est conform à la puissance d'alimentation de votre région. En cas de doute, consultez un électricien qualifié.

Sur l'interrupteur d'alimentation

Cette table de lecture est équipée d'un interrupteur de courant primaire. L'interrupteur d'alimentation est incorpore au bras acoustique de la table de lecture. Le courant de la table de lecture est coupé lorsque le bras accoustique returne à la position de repos. Remarquez toute fois que le courant n'est pas complètement débranché dans ce cas. Si vous souhaitezmettre l'appareil hors circuit complètement, déconnectez le cordon secteur de la sortie secteur murale.

Ce que vous doivent savoir pour vous protégérer

• Ne touchez jamais la prise avec mains humides.
• Débranchez l'appareil en tenant la prise elle-même et non pas le cordon.
• Ne faites réparer ou remonter la table de lecture que par un technicien de service. Une personne non qualifiée pourrait toucher des pieces internes et recevoir une décharge électrique dangereuse.
• Ne jamais laisser un enfantmettrequelquechose, en particulier en métal,dans la table de lecture.

Protégés également la table de lecture

• N'utilisez que des sources de courant secteur. N'utilisez jamais des sources d'alimentation CC.
• Au cas où de l'eau est renversée sur la table de lecture, déconnectez-la et prenez contact avec votre concessionnaire.
  Assurez-vous que la table de lectrue est bien aéré et hors d'atteinte des rayons directs du soleil.
• Gardez l'appareil à l'écart des sources de chaleur (fours, etc.) pour éviter d'endommager la surface extérieure ou les circuits internes.
• Eviter d'utiliser des insecticides de type aérosol pres de la platine tourne-disque. Ils pourraient endommager la finition et s'enflammer soudainement.
• Afin d'éviter d'endommager la finition, n'utilisez jamais d'alcool, de diluants ou autres produits chimiques similaires pour nettoyer la table de lecture.
• Placez la table de lecture sur une surface plane et solide.
• Si vous pensez ne pas utiliser la table de lecture pendant longtemps, déconnectez le cordon secteur.
• Pour protégger les isolants, soulevez toujours la table de lecture lorsqu'elles la déplacez. Et avant de la déplacer, déconnectez tous les câbles de connexion.
• En transportant la table de lecture sur de longues distances, place-la dans coffret d'origine empaquetée dans l'emballage de protection.

2 AVANT D'UTILISER LA TABLE DE LECTURE

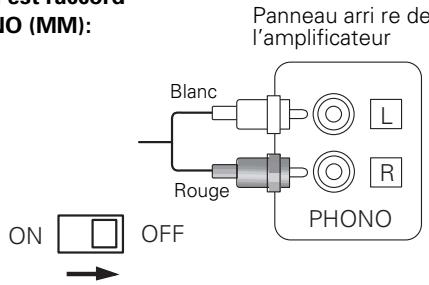

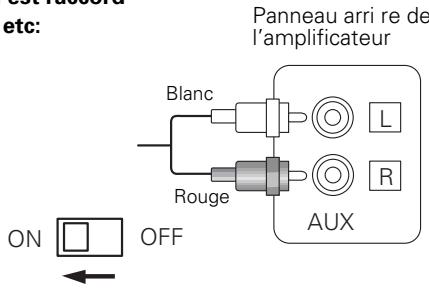

Commutateur d'ampli-galiseur

Cet apparéil contiet un ampli-égaliseur RIAA et il pent être raccordé à un amplificateur sans prise d'entrée PHONO (tourne-disque).

Réglez le commutateur d'ampli-égaliseur qui se trouve à côté en fonction des prises de l'amplificateur.

Quand l'appareil est raccord aux prises PHONO (MM):

Quand l'appareil est raccord aux prises AUX, etc:

• La couroie d'entrainment se trouve sous le plateau. Quand vous assemblez la platine, veuillez manipuler la couroie d'entrainment avec précaution.
• Enlevez les matériaux d'emballage qui protègent le bras de lecture, sauf ceux qui protègent la tête, puis ouvre le couvercle et assemblez le tout. Enlevez la protection de la tête de lecture quand l'assemblage est terminé.

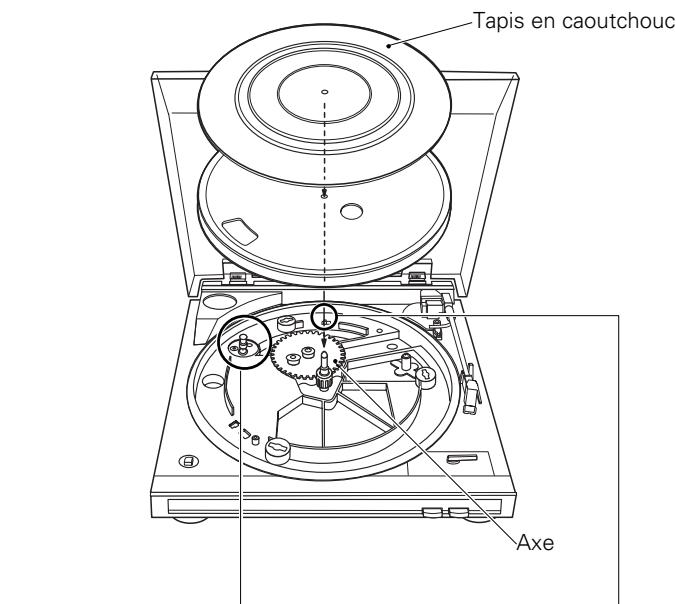

1	Saisissez le plateau par les orifices sur le pourtour et posez-le avec précaution en insérant l'axe dans l'orifice central. Tournez le plateau jusqu'à ce qu'une des ouvertures soit au-dessus du cabestan. (Voir l'illustration.)

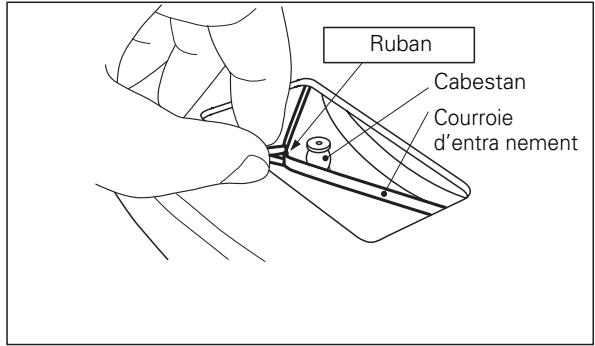

2	Saisissez doucement et tirez sur le ruban de la courroie d'entrainment qui se trouve sous le plateau, et faites passer la courroie derrière le cabestan. (Une foi fixée, vous pouvez enlever le ruban.) Pour vous assurer que la courroie est bien en place, tournez lentement le plateau trois ou quatre fois.
3	Posez le tapis en caoutchouc sur le plateau.

IMPORTANT! A vérifier.

Vérifiez que la courroie d'entrainment et le ruban se trouvent bien sous le plateau. Saisissez le ruban comme indiqué sur l'illustration de droite et tirez dessus pour faire passer la courroie derrière le cabestan.

3 CONNEXIONS

Avant de connecter

• Mettez tous les éléments hors circuit.
• Connectez le cordon secteur en dernier.

• Connectez tous les éléments de façon ferme. Des connexions lâches peuvent entraîner des distorsions.

• Pour éviter d'endommager les cordons, connectez et déconnectez-les en tenant la prise et non pas le cordon.

• Assurez-vous de connecter la prise PIN blanche au jack gauche (L) et la prise PIN rouge à au jack droit (R).

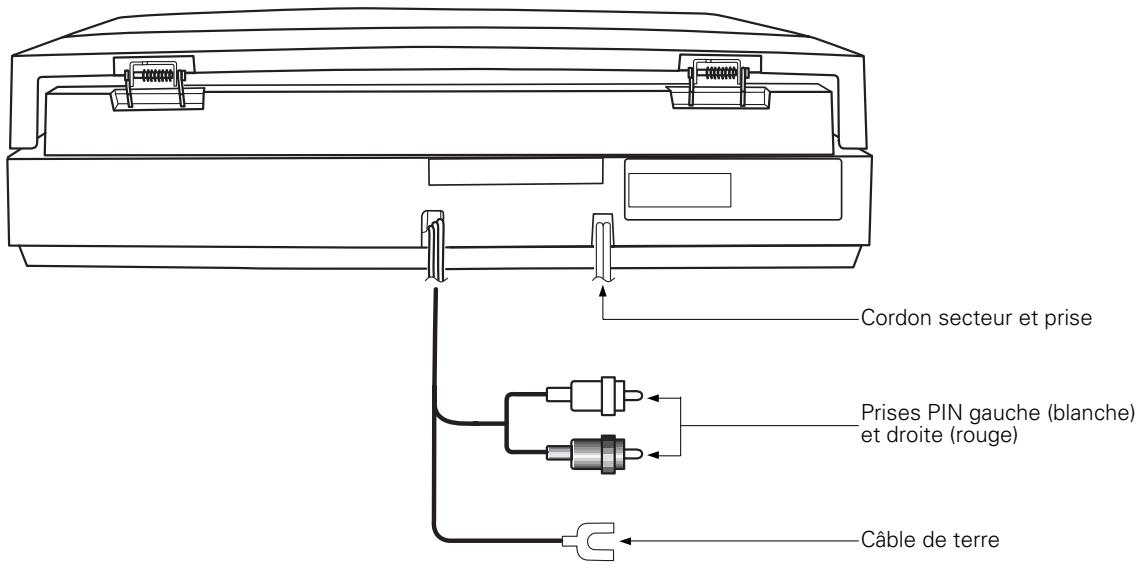

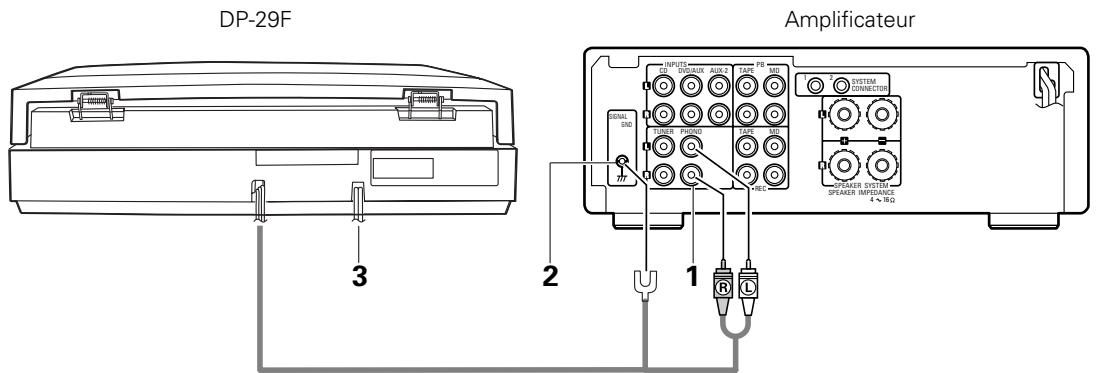

Connexions

1	Connectez les prises PIN gauche et croite du cordon de la table de lecture aux jacks PHONO ou AUX de votre amplificateur.
2	Connectez le cable de terre de votre de lecture à la borne de masse SIGNAL GND de votre amplificateur de façon sûre.
3	Après avoir tout connecté • Connectez le cordon secteur de la table de lecture à la sortie secteur de votre amplificateur stéréo, votre minuterie audio ou directement à une sortie secteur murale.

REMARQUE:

• Si le plateau commence à tourner lorsque le cordon secteur est connecté, appuyez sur la touche de démarrage/interruption STOP encore une fois.

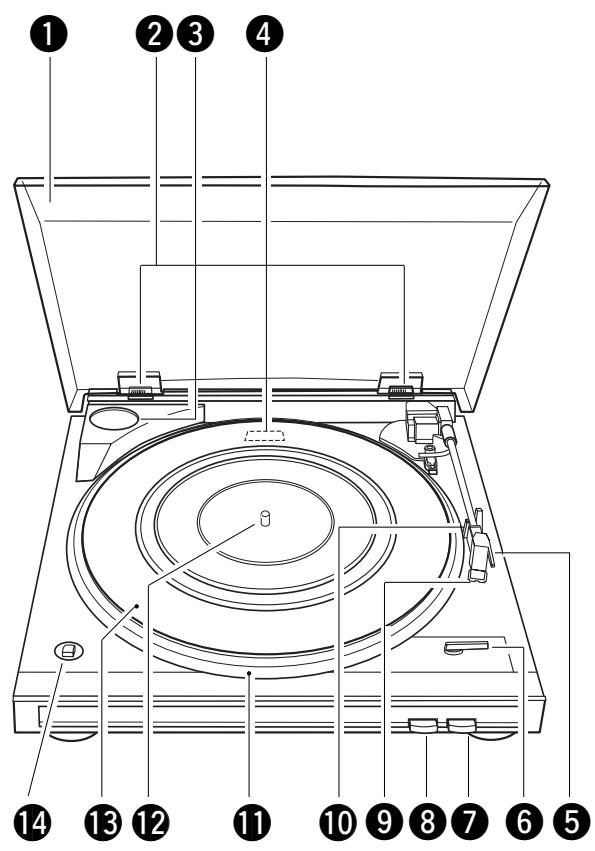

4 COMMANDES

Pare-poussiere
Charnière de pare-poussière
3 Adaptateur de 45 tours et réceptacle
4 Commutateur d'ampli-égaliseur
Levier à doigt
6 Levier de sélection de taille
7 Touche Arrêt

• Pour arrêté la reproduction.

8 Touche de démarrage (START)
- Pour engager la reproduction.
Cellule
10 Soutien du bras acoustique
- Soutient le Bros acoustique.
Plateau
12 Axe
13 Tapis en caoutchouc
14 Touche de vitesse (SPEED 33 / 45 )
- Pour sélectionner la vitesse de reproduction.

5 REPRODUCTION D'UN DISQUE

Avant de commencer

• Mettez tous les éléments sous tension.
• Réglez le/selecteur d'entrée de votre amplificateur sur PHONO ou AUX.
• Enlevez le couvercle de la pointe de lecture avant de reproductive.
• Utilisez l'adaptateur de 45 tours en reproduisant des disques de 17 cm (pourvu que le trou du centre est grand).

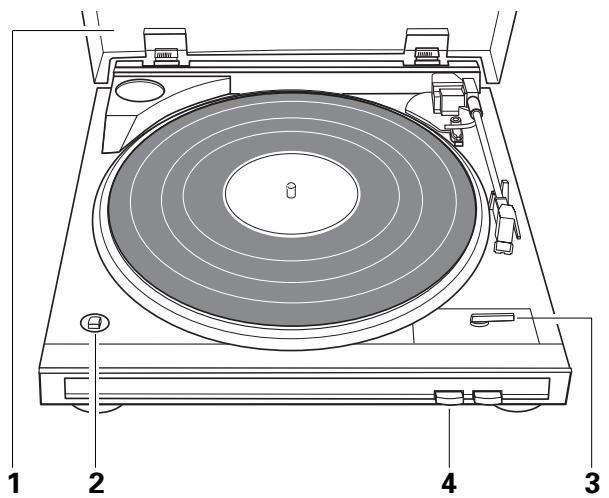

1	Ouvrez le pare-poussière et placez le disque que vous pouze reproductive sur le plateau.
2	Réglez le sélectionur de vitesse (SPEED) selon le type de disque que vous pouze reproductive. • Disques de 33-1/3 tr/mn..........Réglez sur 33 • Disques de 45 tr/mn..........Réglez sur 45
3	Placer le levier de selection de taille selon la taille du disque.
4	Gardez la touch de démarrage/interruption START fermement enforcée pendant au moins 1 seconde. • Le plateau commencera de tourner, et la reproduction commencera automatiquement.
Après la reproduction complète du disque, le bras de lecture returnera à sa position de repos et le plateau s'arrête de tourner automatiquement.

Pour arrêté la reproduction

Appuyez sur la touche de démarrage/interruption STOP.

La reproduction s'arrête et le bras acoustique returnera à la position de repos.

Système de reproduction automatique

• Ne touche pas le bras acoustique et le plateau et n'enlevez jamais le courant pendant la reproduction.
• Le système de return automatique est régle de façon à faire revenir le bras acoustique en un pointe donné du disque. Il ne devrait pas y avoir de problèmes avec des disques de dimensions normales, mais pour certaines catégories de disques qui contiennent un nombre de sillons de musique qui dépasse la quantité permise par le réglage, la reproduction sera interrompue.
• Des disques de 25 cm suivants ne peuvent pas etre utilisés avec le système de reproduction automatique.

Reproduisez ces disques de façon manuelle. Si le système de retard automatique ne se remet pas en marche après la fin de la reproduction, appuyez sur la touche de démarrage/interruption STOP.

6 DETAILS DE FONCTIONNEMENT

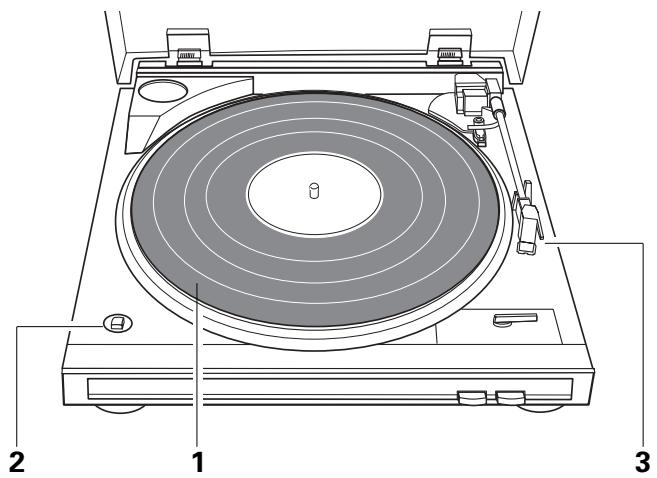

Reproduction manuelle

1	Placez le disque que vous voulez zeprouïre sur le plateau.
2	Réglez l'interrupteur de vitesse (SPEED) selon le type de disque utilisé.
3	Saisissez le levier à doigt, puis déplacez le bras de lecture en un point juste au-dessus du commencement du morceau que vous voulez reprouire. • Le plateau de lecture se mettra à tourner.

Remplacement de la pointe de lecture

La pointe de lecture fournie doit être changée au bout d'approximativement 400 heures de reproduction de disque. Saisissez la cellule fermement avec und main, puis librez la pointe de lecture en tiarnt doucement sur celle-ci avec l'autre main de façon à la libreer de la cellule.

Remplacez la pointe par und pointe DSN-82.

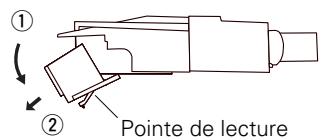

Avant de remplacer la pointe

Mettez la table de lecture et l'amplificateur hors circuit.

7 REMEDES AUX INCIDENTS

Absence d'alimentation.

Le plateau ne tourne pas.

• Le cordon secteur n'est pas bien connecté. Vérifie la connexion du cordon secteur.
• La courroie d'entrainment n'est pas bien attachée autour du cabestan. Vérifiez la courroie d'entrainment.

Pas de son.

• Les cordons de sortie ne sont pas branchés correctement. Branchez-les à foud sur les prises PHONO or AUX de l'amplificateur.
• Le sélecteur d'entrée de l'amplificateur n'est pas régé sur PHONO ou AUX. Réglez-le sur PHONO ou AUX.

Bruit de grattement.

La pointe de lecture saute.

Distorsion du son.

• La pointe de lecture ou le disque est sale. Nettoyez la pointe de lecture et le disque avant la reproduction.
• Usure de la pointe de lecture ou du disque. Remplacez la pointe de lecture ou disque.

Ronflement.

• La table de lecture est trop proche du système d'enceintes. Eloignez-la du système d'enceintes.
• La table de lecture est placée dans un endroit instable. Placez-la sur une surface solide.
• Le niveau volume de la reproduction est trop élevé. Baissez le volume en tournant sur la commande du volume de votre amplificateur.

Bruit de bourdonnement.

• Le cable de terre n'est pas connecté à la brone de terre de signal de votre amplificateur. Connectez-le à la borne de terre de signal fermement.

Le bras acoustique ne se déplacera pas lorsque vous appuyez sur la touche de démarrage/interruption (START).

• Le bras acoustique est verrouille dans la position de repos. Enlevez le bres acoustique avant la reproduction.

En cas de problème, notez le nom du modele, le numero de série et toutes les données perinentes concernant l'etendue de la garantie ainsi qu'une description claire des defaillances techniques. Prenez ensuite contact avec la Station Service DENON la plus proche.

8 SPECIFICATIONS

Système d'entrainment:

Moteur: servo DC

Vitesse: 33-1/3 et 45 tr/mn

Pleurage et scintillage: 0,15% (WRMS)

Bras acoustique: type à équilibrage dynamique Longueur effective du bras: 195 mm

Gamage de réglage de la

pression de la pointe de lecture: 3,5 g (fixe)

Cellule: DSN-82

Tension de sortie: 2,5 mV

Pression optimale de la pointe

de lecture: 3,5 g

Alimentation: CA 120 V, 50 Hz (Etats-Unis & Canada)

CA 230 V, 60 Hz (Europe)

Consommation: 2 W

Dimensions: 360(L) x 97(H) x 357(P) mm

Poids: 2,8 kg

Les specifications et la presentation sont successibles de modification sans préavis dans un but d'amélioration.
