Caractéristiques techniques	Platine disque DENON DP-3000NE, entraînement par courroie, bras de lecture en S, cellule MM incluse.
Utilisation	Conçue pour les audiophiles, idéale pour la lecture de vinyles, compatible avec divers types de disques.
Maintenance	Nettoyage régulier du plateau et de la cellule, vérification de l'alignement du bras, remplacement de la courroie si nécessaire.
Sécurité	Utiliser sur une surface stable, éviter l'exposition à l'humidité, débrancher lors de la maintenance.
Informations générales	Poids : 6,5 kg, dimensions : 420 x 350 x 120 mm, garantie de 2 ans, accessoires inclus : adaptateur secteur, câble audio.

FOIRE AUX QUESTIONS - DP-3000NE DENON

Pourquoi ma platine DENON DP-3000NE ne démarre-t-elle pas ?

Vérifiez que la platine est correctement branchée à une prise électrique fonctionnelle. Assurez-vous également que le câble d'alimentation est en bon état et correctement connecté.

Le son de ma platine est-il faible ou distordu. Que faire ?

Vérifiez le niveau de volume de votre amplificateur ou récepteur. Assurez-vous que les câbles audio sont bien connectés et en bon état. Si le problème persiste, vérifiez l'état de la cellule et du diamant de lecture.

Comment régler la vitesse de rotation de la platine ?

La DENON DP-3000NE permet de sélectionner la vitesse de rotation (33 1/3 ou 45 tours). Utilisez le commutateur de vitesse situé sur le panneau avant pour choisir la vitesse appropriée.

Que faire si la platine ne détecte pas le disque ?

Assurez-vous que le disque est propre et en bon état. Vérifiez que la cellule est correctement alignée et que le bras de lecture est bien positionné. Essayez également d'autres disques pour déterminer si le problème persiste.

Comment entretenir ma platine DENON DP-3000NE ?

Pour entretenir votre platine, nettoyez régulièrement la surface de la platine et le bras de lecture avec un chiffon doux. Évitez les produits chimiques agressifs. Vérifiez également la cellule et remplacez-la si nécessaire.

Pourquoi y a-t-il des sauts ou des craquements pendant la lecture ?

Cela peut être dû à un disque sale ou rayé. Nettoyez le disque avec un chiffon doux et sec. Vérifiez également que la cellule est correctement installée et que le bras de lecture est bien équilibré.

Comment ajuster la force d'appui de la cellule ?

Utilisez le contrepoids situé à l'extrémité du bras de lecture pour ajuster la force d'appui. Consultez le manuel de votre cellule pour connaître la force d'appui recommandée.

Ma platine fait-elle du bruit pendant le fonctionnement. Que faire ?

Vérifiez que la platine est placée sur une surface stable et plane. Assurez-vous que tous les composants sont bien fixés. Si le bruit persiste, il peut être nécessaire de consulter un technicien.

Est-il possible de connecter la DENON DP-3000NE à un système audio sans fil ?

La DENON DP-3000NE est une platine disque analogique. Pour la connecter à un système audio sans fil, vous aurez besoin d'un émetteur Bluetooth externe ou d'un récepteur audio compatible.

MODE D'EMPLOI DP-3000NE DENON

DP-3000NE Direct Drive Turntable Manuel de l’Utilisateur Contenu Préparatifs Connexions Lecture Conseils Annexe

À propos de l’entretien

À propos de la condensation

Nomenclature et fonctions

Montage de la cellule

Montage de la tête de lecture

Fixation du couvercle anti-poussière

Montage du sous-poids

Réglage de la hauteur des isolateurs

Réglage de la hauteur du bras de lecture

Connexions Raccordement d’un amplificateur doté d’une entrée phono

Connexion du cordon d’alimentation

Lecture Enregistrement de la lecture

Enregistrement de la lecture

Dépistage des pannes

L’appareil ne s’allume pas

L’appareil ne peut pas être mis hors tension

Aucun son n’est émis

Un bruit de bourdonnement se fait entendre

Le son saute, est parasité ou distordu

Phénomène de hurlement

Le bras de lecture arrête de bouger à mi-chemin

Le plateau ne tourne pas à la vitesse définie

Annexe Spécifications

Contenu Préparatifs Connexions Lecture Conseils Annexe

Avant ArrièrePrécautions relatives aux manipulations À propos de l’entretien

Nettoyez le meuble et le couvercle anti-poussière à l’aide du chiffon d’essuyage. Suivez les instructions lorsque vous utilisez un nettoyant chimique.

Le benzène, le diluant pour peinture ou d’autres solvants organiques ainsi que les insecticides peuvent changer les matériaux et les décolorer s’ils entrent en contact avec l’appareil, et ne doivent donc pas être utilisés. À propos de la condensation Si la différence de température entre l’intérieur de l’appareil et l’environnement est importante, de la condensation (rosée) peut se former sur les pièces de fonctionnement à l’intérieur de l’appareil, entraînant un mauvais fonctionnement de l’appareil. Si cela se produit, laissez l’appareil reposer pendant une heure ou deux en l’éteignant et attendez qu’il y ait une faible différence de température avant de l’utiliser. À propos de la lubrification Le moteur n’a pas besoin d’être lubrifié. Ne lubrifiez pas cette unité. Contenu Préparatifs Connexions Lecture Conseils Annexe

Avant ArrièreNous vous remercions d’avoir acquis cet appareil Denon. Pour un fonctionnement optimal, veuillez lire attentivement ce manuel de l’utilisateur avant de vous servir de l’unité. Après avoir lu le manuel, veuillez le conserver pour toute référence future. Accessoires Vérifiez que les pièces suivantes sont fournies avec le produit. Guide de démarrage rapide Instructions de sécurité Plateau Tapis de plateau Couvercle anti-poussière Cordon d’alimentation (modèle pour l’Europe) Cordon d’alimentation (modèle pour l’Amérique du Nord) Cordon d’alimentation (modèle pour le Japon) Câble audio Fil de terre Tête de lecture (avec fil) Gabarit de surplomb Contenu Préparatifs Connexions Lecture Conseils Annexe

Avant ArrièreAdaptateur 45 tr/min Entretoises pour cellule Tournevis Contrepoids Sous-poids Jeu de vis pour le réglage d’une cellule ࣭Vis (court/moyen/long): 2 chacun ࣭Écrous: 2 ࣭Rondelles: 2 Contenu Préparatifs Connexions Lecture Conseils Annexe

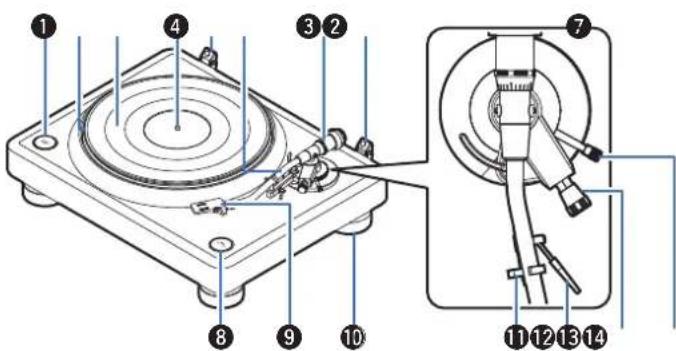

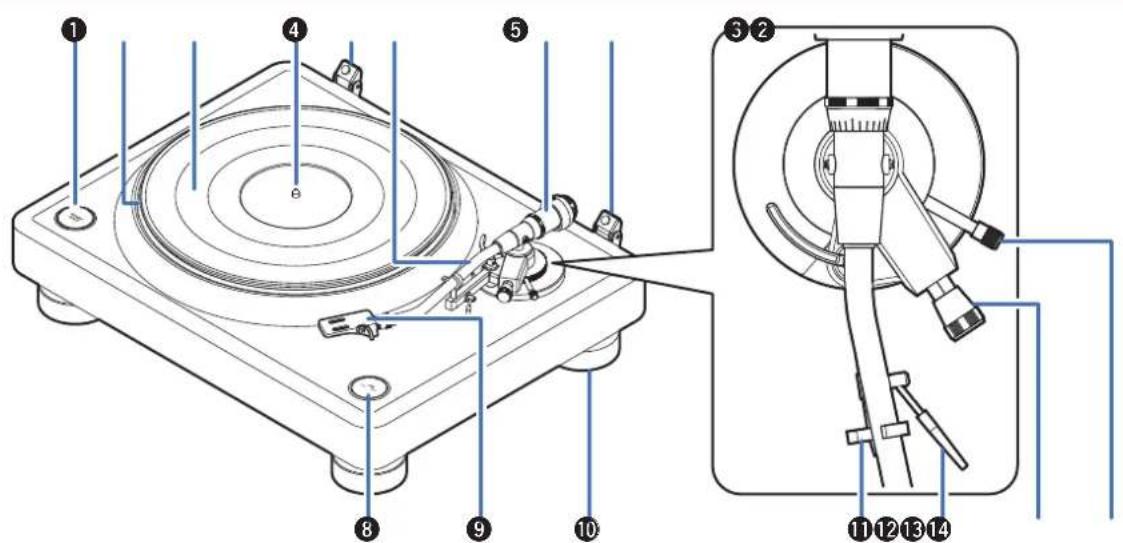

Avant ArrièreNomenclature et fonctions Avant qrtewuty oiQ

Q1 Q2 Q3 Q4 Pour plus de détails, voir la page suivante. Contenu Préparatifs Connexions Lecture Conseils Annexe

Bouton START/STOP Permet de démarrer et d’arrêter le plateau. (v p. 26)

Plateau Fixé en le montant sur l’axe central sur l’appareil principal. (v p. 11)

Tapis de plateau Monté sur le dessus du plateau. (v p. 11)

Axe central Placez le plateau et les disques de manière à ce qu’il sorte par le centre.

Charnière pour la fixation du couvercle anti-poussière Permet de fixer le couvercle anti-poussière fourni. (v p. 15)

Le contrepoids est monté à l’arrière. (v p. 11)

La coque de la tête est fixée à l’extrémité. (v p. 14)

Le sous-poids est monté à l’arrière. (v p. 15)

Contrepoids Fixé à l’arrière du bras de lecture pour régler la pression de l’aiguille.

Bouton SPEED 33/45 Définissez la vitesse correcte pour le disque que vous lisez. (v p. 26)

Tête de lecture Montez une cellule commerciale sur la tête de lecture, puis montez la tête de lecture à l’extrémité du bras de lecture. (v p. 12)

Isolateur La hauteur de l’isolateur est réglable. (v p. 16)

Repose-bras Posez le bras de lecture ici si vous ne l’utilisez pas pour la lecture d’un disque.

Levier de levage Soulève et abaisse le bras de lecture. En baissant le levier, le bras de lecture baisse doucement pour positionner l’aiguille sans endommager cette dernière ni le disque à lire. (réglage défini en usine : position abaissée)

Bouton de réglage de la hauteur du bras Réglez la hauteur du bras de lecture en fonction de la cellule et de la tête de lecture que vous utilisez. (v p. 21) Contenu Préparatifs Connexions Lecture Conseils Annexe

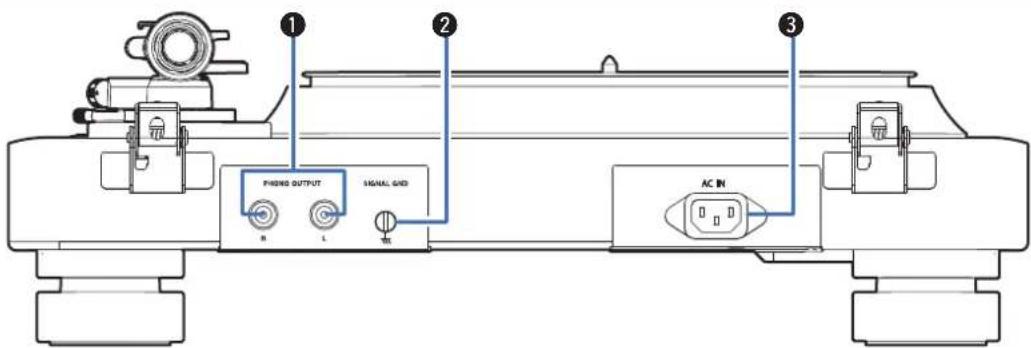

Avant ArrièreArrière wqe

Connecteurs PHONO OUTPUT Connectez un équipement tel qu’un amplificateur doté d’une borne d’entrée PHONO. (v p. 24)

Borne SIGNAL GND Utilisez le fil de terre fourni, même lorsque vous connectez cet appareil à des amplificateurs dont les connexions sont reliées à la terre. (v p. 24)

Prise CA (AC IN) Utilisée pour brancher le cordon d’alimentation. (v p. 25) Contenu Préparatifs Connexions Lecture Conseils Annexe

Avant Arrièreo Contenu Montage Montage du plateau 11 Montage du contrepoids 11 Montage de la cellule 12 Montage de la tête de lecture 14 Fixation du couvercle anti-poussière 15 Montage du sous-poids 15 Réglages Réglage de la hauteur des isolateurs 16 Réglage de la pression de l’aiguille 17 Réglage de l’antipatinage 20 Réglage de la hauteur du bras de lecture 21 Contenu Préparatifs Connexions Lecture Conseils Annexe

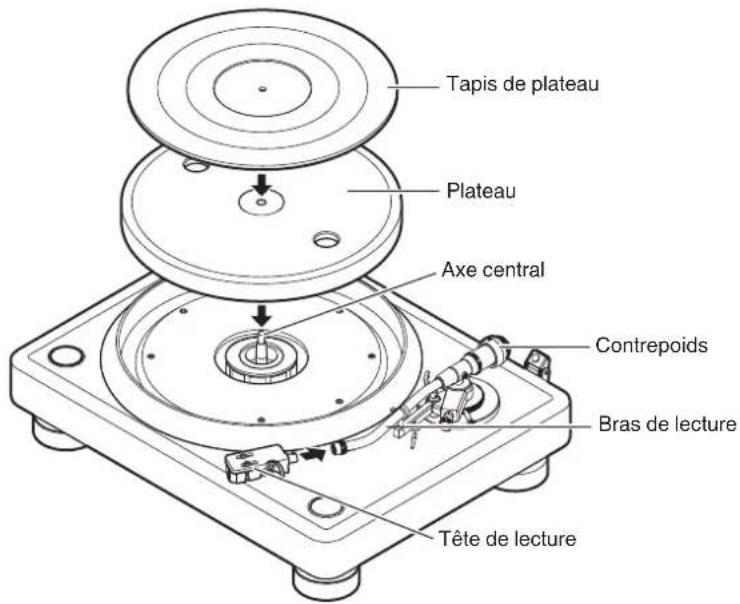

Avant ArrièreMontage Montez ces pièces incluses sur l’appareil principal avant utilisation. Assurez-vous d’effectuer le paramétrage sur une surface stable et plane pour éviter l’influence de vibrations ou l’inclinaison du disque au cours de la lecture. Axe central Tapis de plateau Plateau Bras de lecture Contrepoids Tête de lecture REMARQUE

Assurez-vous que le cordon d’alimentation n’est pas connecté de cet appareil à une prise murale pendant l’ensemble. Contenu Préparatifs Connexions Lecture Conseils Annexe

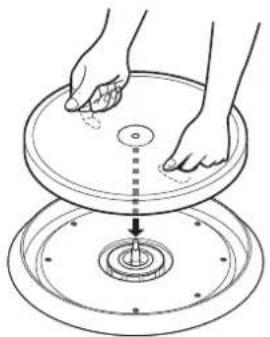

Avant ArrièreMontage du plateau

Monter le trou au centre du plateau sur l’axe central. REMARQUE

Assurez-vous qu’il n’y a pas de corps étrangers autour de l’axe centralavant de monter le plateau. Le plateau est lourd. Manipulez-le avec précaution. Veillez à ne pas vous coincer les doigts lors du montage.

Montez le tapis sur le plateau.

Installez le tapis avec le côté portant le logo DENON vers le bas. Montage du contrepoids

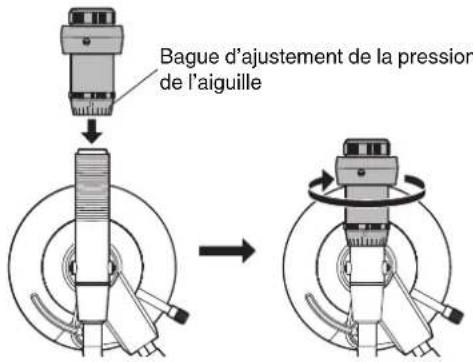

Insérez le contrepoids dans l’arbre à l’arrière du bras de lecture et tournez-le dans le sens de la flèche en le poussant doucement.

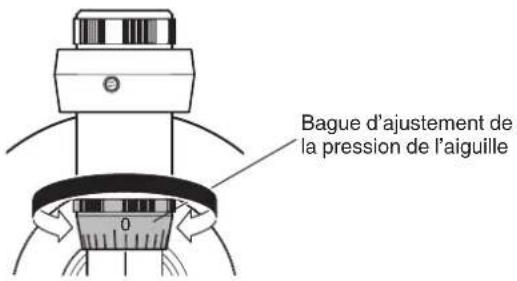

Montez le contrepoids de façon à ce que la bague d’ajustement de lapression de l’aiguille soit tournée vers l’avant. REMARQUE

Il doit être monté avec précaution pour éviter d’appliquer une force excessive, carle filetage du contrepoids est délicat. Contenu Préparatifs Connexions Lecture Conseils Annexe

Avant ArrièreMontage de la cellule

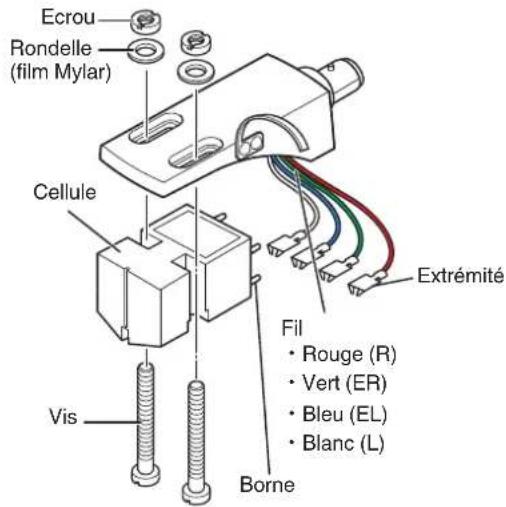

Fixez la tête de lecture à la cellule (non fournie) sans la serrer.

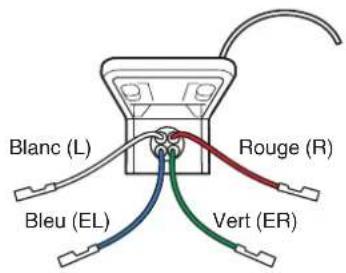

Reportez-vous à l’écran ou au manuel de la cellule que vous utilisez et assurez-vous que le fil est correctement connecté à la borne de la cellule.

Pour l’adapter au surplomb, fixez temporairement la cellule de manière à pouvoir la déplacer. Ecrou Rondelle (film Mylar) Vis Borne Cellule Extrémité Fil ・Rouge (R) ・Vert (ER) ・Bleu (EL) ・Blanc (L) REMARQUE

Utilisez les vis, écrous, rondelles et tournevis fournis. Ne touchez pas l’aiguille. Si le fil de la tête de lecture est déconnecté, connectez l’extrémité du filconducteur à la borne, comme indiqué ci-dessous. Les fils fournis peuvent être remplacés par des fils disponibles dans lecommerce. Rouge (R) Vert (ER) Blanc (L) Bleu (EL) Contenu Préparatifs Connexions Lecture Conseils Annexe

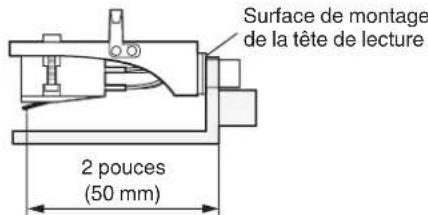

Avant Arrière2 Ajustez le surplomb, puis fixez solidement la cellule à la tête de lecture.

Montez le gabarit de surplomb (fourni) sur la tête de lecture. Surface de montage de la tête de lecture 2 pouces (50 mm)

Ajustez la position de la cellule de manière à ce que la pointe de lecture se trouve au point 2 pouces (50 mm) du gabarit de surplomb.

2 pouces (50 mm) : il s’agit de la distance à laquelle l’extrémité de l’aiguille suit les canaux gauche et droit avec un équilibre optimal en fonction du positionnement du plateau et du bras de lecture. (valeur du surplomb)

Serrez les vis à l’aide d’un tournevis pour fixer la cellule à la tête de lecture. REMARQUE

Montez la cellule sans inclinaison ni flottement afin que l’extrémité de l’aiguille puisse suivre correctement le sillon du disque. flottement inclinaison Contenu Préparatifs Connexions Lecture Conseils Annexe

Avant ArrièreMontage de la tête de lecture

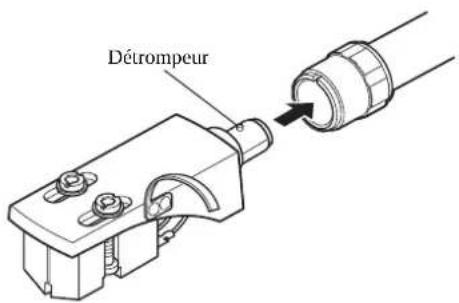

Insérez la tête de lecture sur l’extrémité du bras de lecture.

Insérez la tête de lecture avec le détrompeur orienté vers le haut et aligné avec l’extrémité du bras de lecture. Détrompeur

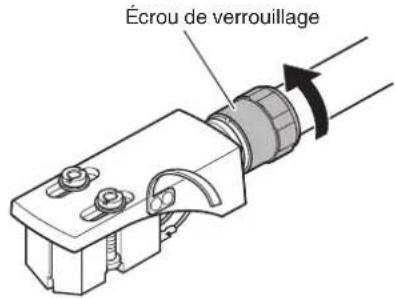

Tournez l’écrou de verrouillage dans le sens de la flèche pour fixer la tête de lecture.

crou de verrouillage REMARQUE

Ne touchez pas l’aiguille. Veillez à ce que la tête de lecture et la borne du bras de lecture soient propres.S’ils sont sales, la qualité du son peut en être affectée. Un nettoyage régulier estrecommandé. Contenu Préparatifs Connexions Lecture Conseils Annexe

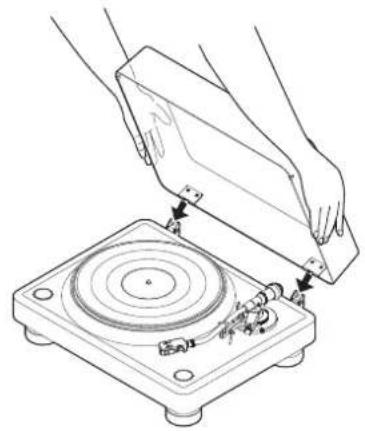

Avant ArrièreFixation du couvercle anti-poussière

Insérez les bords des charnières de l’unité principale dans les fentes des charnières du couvercle anti- poussière.

Pour retirer le couvercle anti-poussière, ouvrez-le complètement, puis tirez-le dansle sens opposé à celui indiqué par les flèches. Montage du sous-poids Si votre cellule et votre tête de lecture sont trop lourdes pour que le bras de lecture reste parallèle au disque avec le seul contrepoids, fixez le sous- poids fourni au bras de lecture pour le maintenir en équilibre.

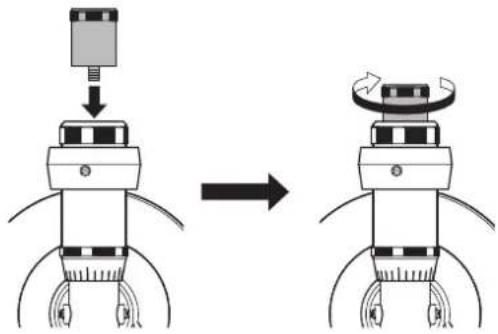

Montez le sous-poids derrière le contrepoids en l’insérant dans le trou de vis à l’arrière du bras de lecture.

Reportez-vous à la section “Poids de la cellule adapté” (v p. 35) pour plus dedétails sur la plage de poids des cellules compatibles avec chacun des poids. Contenu Préparatifs Connexions Lecture Conseils Annexe

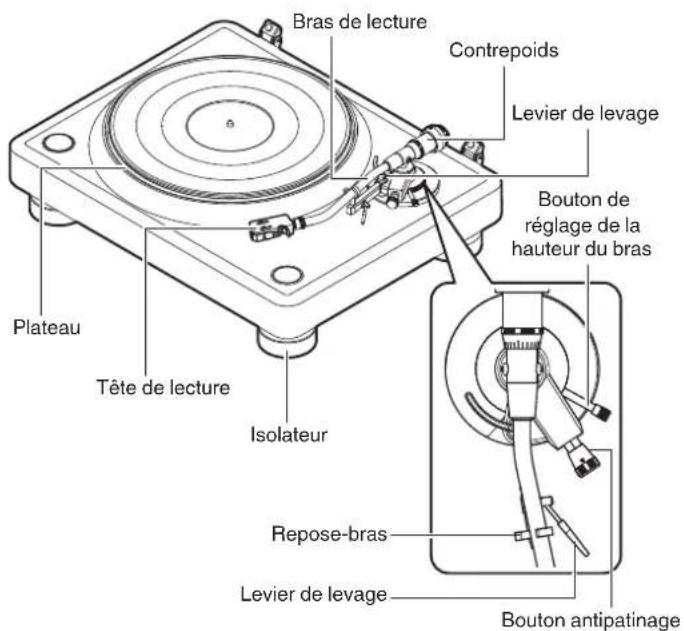

Avant ArrièreRéglages Bras de lectureContrepoidsLevier de levageLevier de levageBouton antipatinageBouton de réglage de la hauteur du brasRepose-brasPlateauIsolateurTête de lecture REMARQUE Pendant les réglages, assurez-vous que le cordon d’alimentation n’est pasbranché sur une prise murale par l’intermédiaire de l’adaptateur. Réglage de la hauteur des isolateurs

Tournez les isolateurs pour ajuster leur hauteur afin que le plateau tournant soit placé de niveau. Augmente la hauteurRéduit la hauteur REMARQUE Ne pas trop serrer les isolateurs, sous peine de les endommager. Un niveau à bulle commercial peut être utilisé pour un réglage plus précis. Contenu Préparatifs Connexions Lecture Conseils Annexe

Avant ArrièreRéglage de la pression de l’aiguille Pour permettre à l’aiguille de suivre les rainures du disque et produire un son (vibrations), il est nécessaire d’appliquer une pression constante (de l’aiguille) sur le disque à partir de l’extrémité de l’aiguille. La pression appropriée de l’aiguille est indiquée pour chaque cellule. Si la pression de l’aiguille est supérieure ou inférieure à la valeur spécifiée, vous obtiendrez non seulement une distorsion du son de lecture du disque et des sauts de l’aiguille, mais l’aiguille risque également de s’user rapidement et le disque d’être endommagé. Par conséquent, veillez à régler la pression de l’aiguille selon la valeur appropriée.

Tirez le bouton antipatinage dans le sens de la flèche. Cela désactive la fonction antipatinage.

Abaissez le levier de levage.

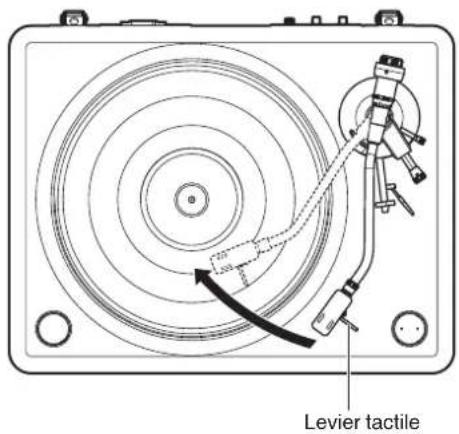

En saisissant le levier tactile sur la tête de lecture, déplacez le bras de lecture au-dessus du plateau. Levier tactile REMARQUE

Pour une cellule dont le couvercle de l’aiguille est amovible, retirez lecouvercle de l’aiguille. Contenu Préparatifs Connexions Lecture Conseils Annexe

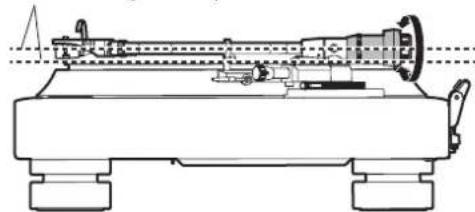

Avant Arrière5 Faites tourner le contrepoids de façon à ce que le bras de lecture flotte parallèlement au plateau.

Effectuez le réglage en tournant le contrepoids progressivement tout en retirant périodiquement votre main pour vérifier la position. Gardez un alignement parallèle REMARQUE

Assurez-vous que l’aiguille ne touche pas le tapis du plateau ou l’unité principale.

Les réglages peuvent également être effectués en faisant coulisser une partie du contrepoids. Desserrez la vis du contrepoids à l’aide du tournevis fourni et faites glisser le contrepoids. Après le réglage, serrez la vis pour fixer le contrepoids. Vis

Si votre cellule et votre tête de lecture sont trop lourdes pour que le bras de lecture reste parallèle au disque avec le seul contrepoids, fixez le sous- poids fourni au bras de lecture. (v p. 15) Contenu Préparatifs Connexions Lecture Conseils Annexe

Avant Arrière6 Reposez le bras de lecture sur le repose-bras.

En tenant le contrepoids avec le doigt pour qu’il ne bouge pas, tournez la bague d’ajustement de la pression de la tête de lecture pour que son repère “0” soit aligné avec la ligne sur le bras de lecture.

Tournez le contrepoids dans le sens de la flèche pour définir la bonne pression de l’aiguille de la cellule.

Reportez-vous au manuel de la cellule que vous utilisez pour plus de détails sur la pression de l’aiguille de la cellule. Contenu Préparatifs Connexions Lecture Conseils Annexe

Avant ArrièreRéglage de l’antipatinage Le réglage antipatinage sert à contraster la force qui tire l’extrémité de l’aiguille vers l’intérieur à cause de la rotation du disque.

Tournez le bouton antipatinage et définissez le même paramètre que la pression de l’aiguille de la cellule.

Poussez le bouton antipatinage dans le sens de la flèche. Cela active la fonction antipatinage.

Si la pression de l’aiguille de votre cellule est supérieure à 3,0 g, réglez sur “3”. Cela n’affectera pas la sensibilité du bras car la fonction antipatinage de cetappareil est assurée par un système magnétique qui n’entre pas en contact avecl’arbre du bras de lecture. Contenu Préparatifs Connexions Lecture Conseils Annexe

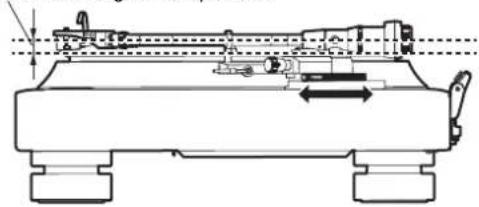

Avant ArrièreRéglage de la hauteur du bras de lecture Selon la cellule ou la tête de lecture que vous utilisez, le bras de lecture peut ne pas être parallèle au disque lorsque l’aiguille touche le disque. Si cela se produit, réglez la hauteur du bras de lecture jusqu’à ce qu’il soit parallèle au disque. Celle-ci doit être correctement réglée pour que l’aiguille de la cellule suive correctement le sillon du disque.

Tournez le bouton de réglage de la hauteur du bras dans le sens inverse des aiguilles d’une montre pour le déverrouiller.

Utilisez le bouton de réglage de la hauteur du bras pour tourner la base du bras de lecture et régler la hauteur.

Réglez jusqu’à ce que le bras de lecture soit parallèle à la partie supérieure du disque. Gardez un alignement parallèle Contenu Préparatifs Connexions Lecture Conseils Annexe

Avant Arrière3 Tournez le bouton de réglage de la hauteur du bras dans le sens des aiguilles d’une montre pour le verrouiller.

La hauteur du bras de lecture peut être réglée de 0 à 0,35 pouces (9 mm).

Si la hauteur de la cellule est trop faible, il peut être impossible de rendre le bras de lecture parallèle au disque en réglant la hauteur du bras de lecture. Si cela se produit, placez les entretoises de cellule fournies entre la tête de lecture et la cartouche et ajustez jusqu’à ce que le bras de lecture soit parallèle au disque. Contenu Préparatifs Connexions Lecture Conseils Annexe

Avant Arrièreo Contenu Raccordement d’un amplificateur doté d’une entrée phono 24 Connexion du cordon d’alimentation 25 REMARQUE

Ne pas brancher le cordon d’alimentation avant d’avoir terminé toutes les connexions.

Ne groupez pas les cordons d’alimentation avec les câbles de connexion des équipements. Cela pourrait provoquer des ronflements ou autres types de bruit audio indésirables. Contenu Préparatifs Connexions Lecture Conseils Annexe

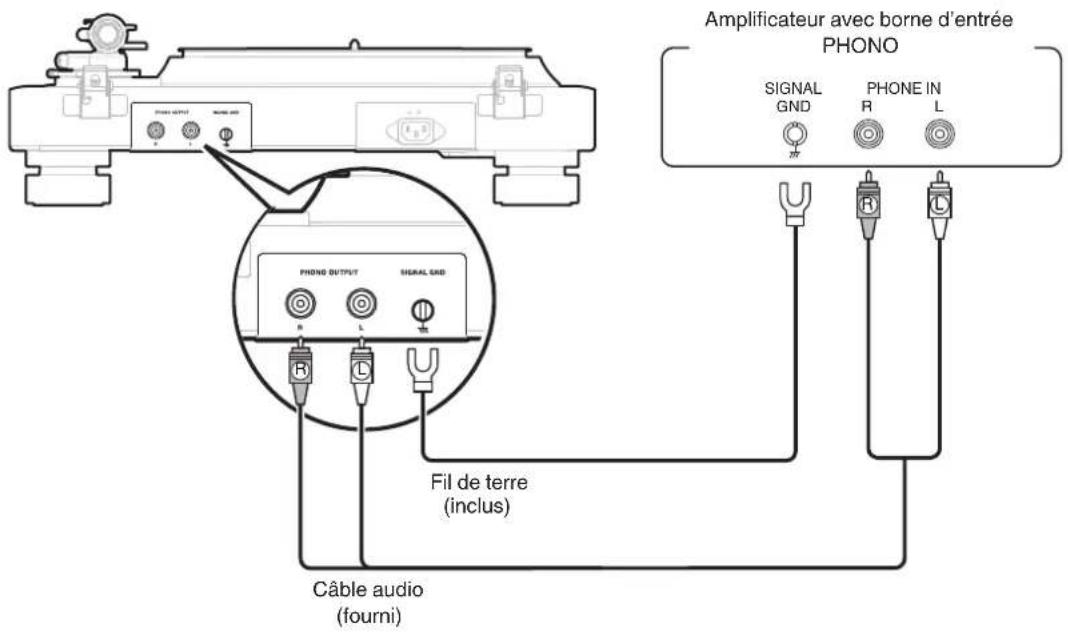

Avant ArrièreRaccordement d’un amplificateur doté d’une entrée phono

Câble audio (fourni) Fil de terre (inclus) Amplificateur avec borne d’entrée PHONO

Si un dispositif connecté à cet appareil dispose d’une borne de terre, connectez le fil de terre (fourni) à la borne de terre de cet appareil (SIGNAL GND). Cela peut réduire les parasites pendant la lecture.

Des bagues en caoutchouc rouge et noir sont fixés aux prises du câble audio pour distinguer les côtés gauche et droit. Remettez les bagues en place si elles se détachent. Contenu Préparatifs Connexions Lecture Conseils Annexe

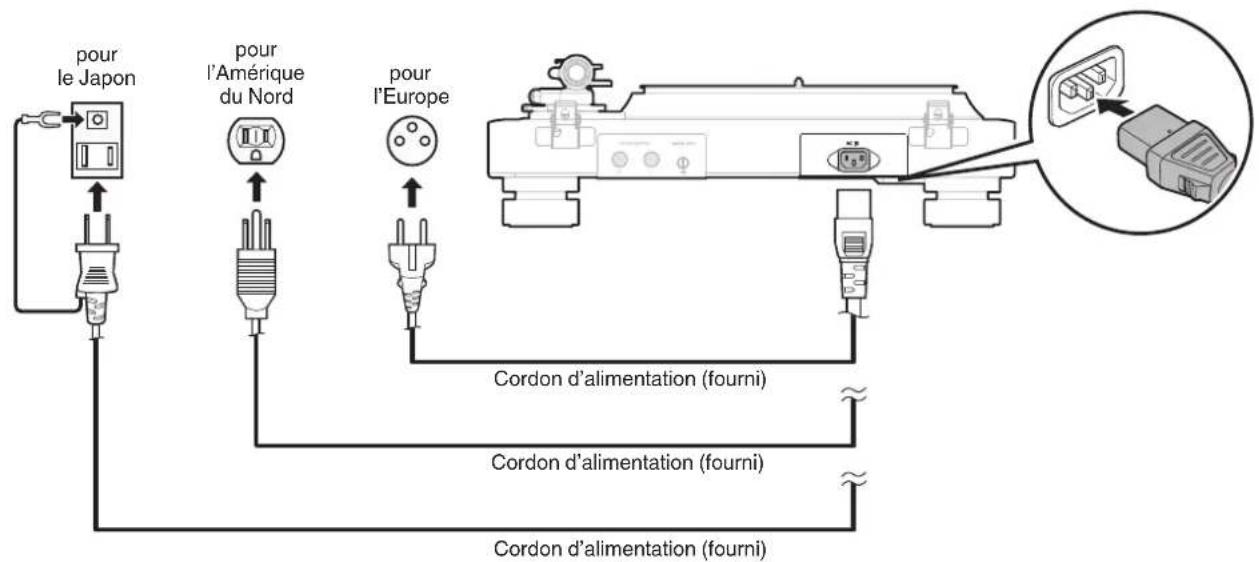

Avant ArrièreConnexion du cordon d’alimentation Une fois toutes les connexions effectuées, insérez la fiche d’alimentation dans la prise murale. Un cordon d’alimentation pour chaque région est inclus. Utilisez le cordon d’alimentation correspondant à votre région. Cordon d’alimentation (fourni) Cordon d’alimentation (fourni) Cordon d’alimentation (fourni) pour l’Europe pour l’Amérique du Nord pour le Japon REMARQUE

L’appareil s’allume lorsque le cordon d’alimentation connecté à l’appareil est branché sur une prise de courant.

Lorsque l’appareil reste inutilisé pendant une période prolongée ou pendant les vacances, débranchez le cordon d’alimentation de la prise secteur. Contenu Préparatifs Connexions Lecture Conseils Annexe

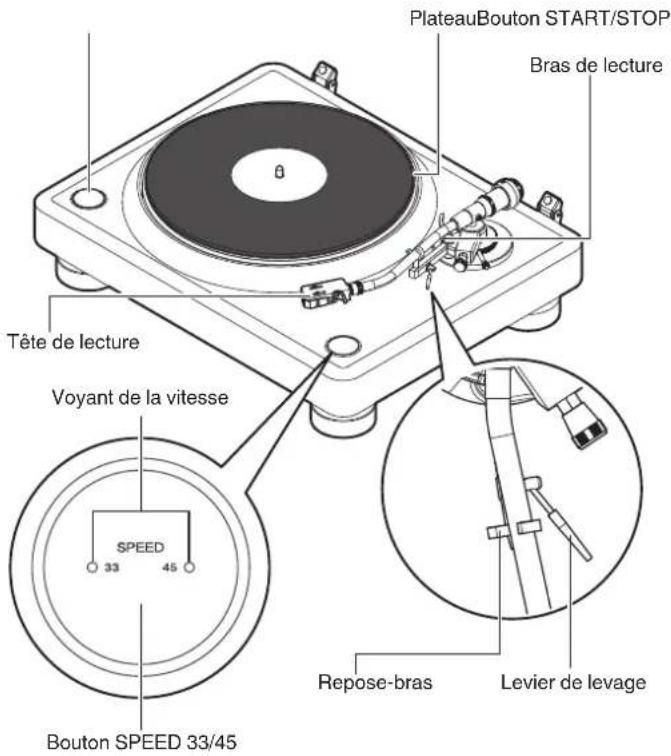

Avant ArrièreEnregistrement de la lecture Bras de lectureLevier de levageBouton SPEED 33/45Repose-brasPlateauBouton START/STOPTête de lectureVoyant de la vitesse Enregistrement de la lecture

Posez un disque sur le plateau.

Pour les disques super 45 tours, insérez l’adaptateur 45 tr/min fourni surl’axecentral. L’adaptateur pour disques 45 tours peut également être utilisé commestabilisateur.

Appuyez sur le bouton SPEED 33/45 pour définir la vitesse du plateau correspondant au disque que vous lisez. Le bouton permet de basculer entre 33 1/3 tr/min et 45 tr/min. Lavitesse en cours d’utilisation est affichée dans le voyant de vitesse. Cet appareil prend également en charge les disques 78 tours. Tout enappuyant sur le bouton SPEED 33/45, appuyez sur le bouton START/STOP. Les deux voyants de vitesse s’allument et la vitesse passe à 78 tr/ min.

Les tr/min du disque sont généralement indiqués sur la pochette oul’étiquette du disque. Après avoir appuyé sur le bouton SPEED 33/45, le voyant de vitesses’allume pendant environ 20 secondes. Le voyant correspondant à la vitesse définie s’allume lorsque le plateautourne. Après l’arrêt du plateau, le voyant de la vitesse s’éteint au bout d’environ20 secondes.

Appuyez sur le bouton START/STOP. Le plateau commence à tourner. Contenu Préparatifs Connexions Lecture Conseils Annexe

Avant Arrière4 Soulevez le levier de levage et retirez le bras de lecture du repose-bras. Levier de levage

Saisissez le levier manuel et déplacez l’extrémité de l’aiguille directement au-dessus de la position de départ de la piste à lire. Levier tactile

Abaissez le levier de levage. Le bras de lecture s’abaisse lentement et la lecture démarre lorsque l’extrémité de l’aiguille touche le disque.

Veillez à ne pas rayer les disques.

Respectez les consignes suivantes au cours de la lecture.

Ne touchez pas le bras de lecture ni le plateau.

Ne déconnectez pas l’alimentation secteur.

Assurez-vous que l’appareil n’est pas soumis à des vibrations ou à des chocs.

Ne changez pas le disque tant que le plateau ne s’est pas complètement arrêté.

Tant que le plateau tourne, n’appliquez aucune pression manuelle pour l’arrêter. Se faisant, vous créeriez une chaleur interne qui pourrait endommager l’appareil ou provoquer un incendie. Contenu Préparatifs Connexions Lecture Conseils Annexe

Avant ArrièreArrêt de la lecture

Soulevez le levier de levage. Soulevez le bras de lecture pour retirer l’aiguille du disque.

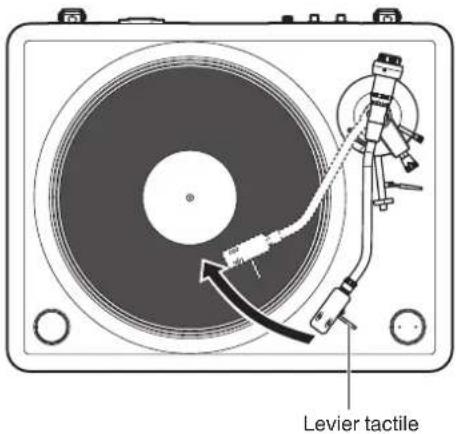

En saisissant le levier tactile sur la tête de lecture, replacez le bras de lecture sur le repose-bras.

Abaissez le levier de levage.

Appuyez sur le bouton START/STOP. Le plateau s’arrête. Contenu Préparatifs Connexions Lecture Conseils Annexe

Avant ArrièreContenu

Dépistage des pannes L’appareil ne s’allume pas 31 L’appareil ne peut pas être mis hors tension 31 Aucun son n’est émis 31 Un bruit de bourdonnement se fait entendre 32 Le son saute, est parasité ou distordu 32 Phénomène de hurlement 33 Le bras de lecture arrête de bouger à mi-chemin 33 Le plateau ne tourne pas à la vitesse définie 33 Contenu Préparatifs Connexions Lecture Conseils Annexe

Avant ArrièreDépistage des pannes Si un problème se produit, vérifiez d’abord les points suivants :

1. Les connexions sont-elles correctes ?

2. L’appareil est-il utilisé conformément aux descriptions du manuel de l’utilisateur ?

3. Les autres composants fonctionnent-ils correctement ?

Si cet appareil ne fonctionne pas correctement, vérifiez les symptômes dans cette section. Si les symptômes ne correspondent pas à l’un de ceux décrits ici, veuillez consulter votre revendeur, car cela pourrait être dû à un défaut dans cet appareil. Dans ce cas, débranchez immédiatement l’alimentation et contactez le magasin où vous avez acheté cet appareil. Contenu Préparatifs Connexions Lecture Conseils Annexe

Avant ArrièreL’appareil ne s’allume pas L’appareil n’est pas allumé.

Vérifiez que la fiche d’alimentation est correctement introduite dans la prise murale. (v p. 25) L’appareil ne peut pas être mis hors tension L’appareil ne peut pas être mis hors tension.

Cet appareil n’est pas équipé d’un commutateur d’alimentation. Lorsque l’appareil reste inutilisé pendant une période prolongée ou pendant les vacances, débranchez le cordon d’alimentation de la prise secteur. Aucun son n’est émis Aucun son n’est émis. Ou le son est anormal.

Vérifiez les connexions de tous les appareils. (v p. 23)

Insérez complètement les câbles de connexion.

Vérifiez que les bornes d’entrée et les bornes de sortie ne sont pas inversément reliées.

Vérifiez l’état des câbles.

Vérifiez les fonctions et les commandes de l’amplificateur et réglez-les si nécessaire.

Assurez-vous que la cellule est correctement fixée. (v p. 12) Contenu Préparatifs Connexions Lecture Conseils Annexe

Avant ArrièreUn bruit de bourdonnement se fait entendre Un bruit de bourdonnement se fait entendre.

Vérifiez que le fil de terre du câble audio est raccordé à l’amplificateur. (v p. 24)

Vérifiez que le câble audio est correctement connecté à l’amplificateur. (v p. 24)

Vérifiez que la tête de lecture est bien fixée au bras de lecture. (v p. 14) Le son saute, est parasité ou distordu Le son saute, est parasité ou distordu.

La pression appliquée à l’aiguille est incorrecte. Réglez selon la pression correcte. (v p. 17)

Vérifiez que le disque ne comporte pas de rayures.

Vérifiez que le disque n’est pas déformé.

Vérifiez qu’il n’y a pas de saleté ou de poussière sur l’aiguille ou le disque. Contenu Préparatifs Connexions Lecture Conseils Annexe

Avant ArrièrePhénomène de hurlement Phénomène de hurlement.

Cet appareil et l’enceinte sont trop proches l’un de l’autre. Éloignez l’enceinte de cet appareil.

Cet appareil se trouve dans une position instable. Placez-la dans une position stable et mise à niveau.

Le volume de lecture est trop élevé. Réglez le volume de l’amplificateur connecté selon le niveau approprié. Le bras de lecture arrête de bouger à mi-chemin Le bras de lecture ne suit pas durant la lecture.

Vérifiez que le disque ne comporte pas de rayures.

Vérifiez que rien n’obstrue le bras de lecture. Le plateau ne tourne pas à la vitesse définie Le plateau ne tourne pas à la vitesse définie.

Le voyant de vitesse clignote en continu lorsque le plateau ne tourne pas à la vitesse définie. Débranchez et réinsérez le cordon d’alimentation, puis appuyez à nouveau sur le bouton START/STOP. Si cela ne résout pas le problème, contactez notre centre de service clientèle. Contenu Préparatifs Connexions Lecture Conseils Annexe

Avant ArrièreSpécifications

Section Platine Système d’entraînement : Entraînement direct Vitesse : 33 1/3 tr/min, 45 tr/min, 78 tr/min Pleurage et scintillement : Moins de 0,06 % WRMS Temps de démarrage : Vitesse spécifiée dans une plage de 1,0 seconde (pour 33 tr/min) Couple de démarrage : 3,9 lb/po (4,5 kg/cm) Plateau : Aluminium moulé sous pression, diamètre 12 pouces (305 mm) Moteur : Moteur CC sans balais Système de contrôle de la vitesse : Contrôle SVPWM, verrouillage à quartz Déviation de la rotation : À ± 0,5 % près Ratio S/B : Plus de 70 dB Contenu Préparatifs Connexions Lecture Conseils Annexe

Avant Arrièreo Section Bras de lecture Forme du bras : Bras tubulaire en forme de S à équilibre statique Longueur efficace du bras : 9,6 pouces (244 mm) Dépassement : 0,55 pouces (14 mm) Erreur de suivi : À 2,5° près (max.) Plage de réglage de la hauteur des bras : Environ 0,35 pouces (9 mm) Plage de variation de la pression de l’aiguille: 2,5 g (24,5 mN) / par tour Un pas 0,1 g (0,98 mN) Poids de la cellule adapté : Sans sous-poids 4 à 16 g 15 à 27 g (y compris la tête de lecture avec le fil, les vis, les écrous et les rondelles) Utilisation du sous-poids 14 à 26 g 25 à 37 g (y compris la tête de lecture avec le fil, les vis, les écrous et les rondelles) Poids de la tête de lecture : 11 g (y compris vis, écrous et rondelles)

Généralités Température de fonctionnement : +5 ℃ - +35 ℃ Alimentation : CA 100 – 240 V, 50/60 Hz Consommation électrique : 4 W Consommation électrique en mode veille : Moins de 0,3 W Pour des raisons d’amélioration, les caractéristiques et l’apparence sont susceptibles d’être modifiées sans avertissement préalable. Contenu Préparatifs Connexions Lecture Conseils Annexe

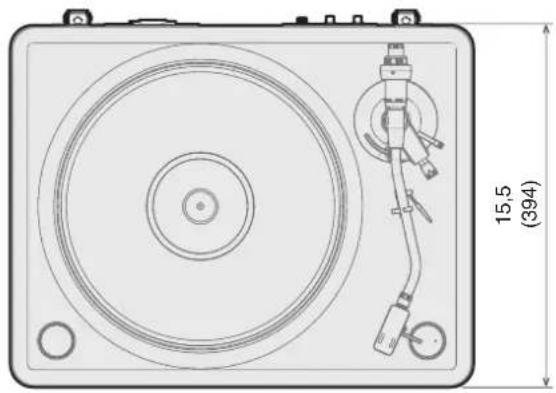

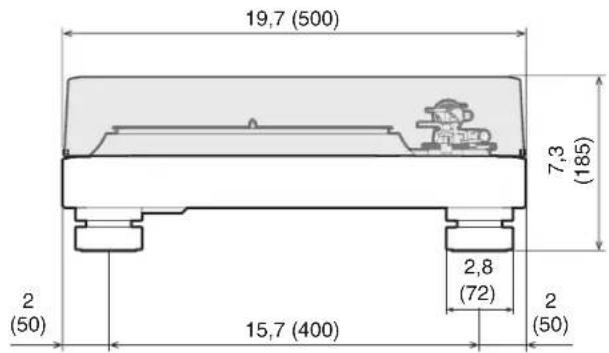

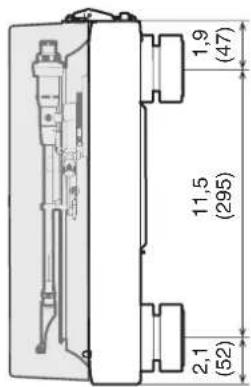

Avant Arrièreo Dimensions (Unité : po (mm)) 15,5 (394) 11,5 (295) 2,1 (52) 1,9 (47) 2,8 (72) 15,7 (400)

(50) 19,7 (500) 7,3 (185) Contenu Préparatifs Connexions Lecture Conseils Annexe

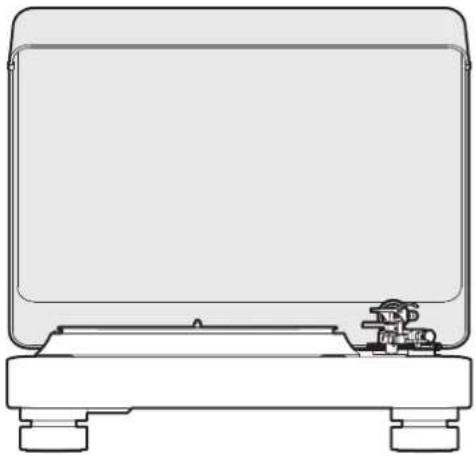

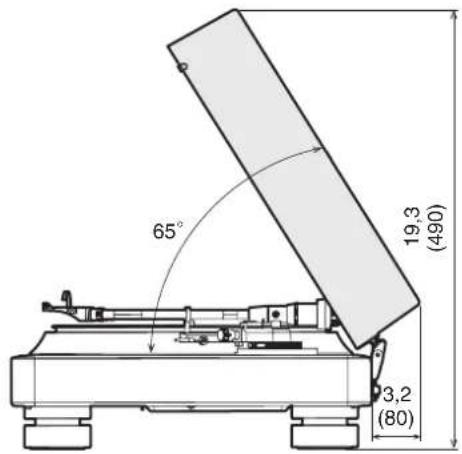

Avant Arrière【Couvercle anti-poussière ouvert】 19,3 (490) 3,2 (80) 65°

Poids : 40,8 lb (18,5 kg) (y compris le couvercle anti-poussière) Contenu Préparatifs Connexions Lecture Conseils Annexe
