Type de produit	Hotte aspirante
Caractéristiques techniques principales	Hotte murale, extraction ou recyclage, filtre à charbon inclus
Alimentation électrique	230 V, 50 Hz
Dimensions approximatives	60 cm de large
Poids	Environ 10 kg
Compatibilités	Convient pour les cuisines de taille standard
Type de batterie	Non applicable
Tension	230 V
Puissance	Max 250 W
Fonctions principales	Éclairage LED, plusieurs niveaux de puissance d'aspiration
Entretien et nettoyage	Filtres lavables au lave-vaisselle, nettoyage régulier recommandé
Pièces détachées et réparabilité	Disponibilité de pièces de rechange, manuel d'utilisation fourni
Sécurité	Protection contre les surcharges, conforme aux normes de sécurité
Informations générales utiles	Installation murale, garantie de 2 ans, design moderne

FOIRE AUX QUESTIONS - HDIL 602 C AIRLUX

Comment allumer l'AIRLUX HDIL 602 C ?

Pour allumer l'AIRLUX HDIL 602 C, branchez l'appareil sur une prise électrique, puis appuyez sur le bouton d'alimentation situé sur le panneau de contrôle.

Pourquoi l'appareil ne fonctionne-t-il pas ?

Vérifiez si l'appareil est correctement branché et si la prise électrique fonctionne. Assurez-vous également que le bouton d'alimentation est en position 'ON'.

Comment régler la température sur l'AIRLUX HDIL 602 C ?

Utilisez les boutons de réglage de température sur le panneau de contrôle pour augmenter ou diminuer la température souhaitée.

Que faire si l'affichage est éteint ?

Cela peut indiquer que l'appareil est éteint ou qu'il y a un problème d'alimentation. Vérifiez la connexion électrique et le fonctionnement de la prise.

Comment nettoyer l'AIRLUX HDIL 602 C ?

Débranchez l'appareil et utilisez un chiffon doux et humide pour nettoyer l'extérieur. Évitez d'utiliser des produits abrasifs ou de l'eau directement sur les éléments électriques.

Est-ce que l'appareil émet un bruit normal ?

Un léger bruit de fonctionnement peut être normal, mais si vous entendez des bruits forts ou inhabituels, éteignez l'appareil et contactez le service client.

Comment résoudre un problème de surchauffe ?

Si l'appareil surchauffe, éteignez-le immédiatement et débranchez-le. Laissez-le refroidir avant de le réutiliser. Assurez-vous qu'il y a suffisamment d'espace autour de l'appareil pour la circulation de l'air.

Que faire si l'air ne se réchauffe pas ?

Vérifiez que la température est correctement réglée et que le mode de fonctionnement est approprié. Si le problème persiste, contactez le service après-vente.

L'AIRLUX HDIL 602 C peut-il être utilisé en extérieur ?

Non, l'AIRLUX HDIL 602 C est conçu pour un usage intérieur uniquement. Ne l'utilisez pas à l'extérieur pour éviter les dommages.

Quelle est la garantie de l'AIRLUX HDIL 602 C ?

L'AIRLUX HDIL 602 C est généralement couvert par une garantie de 2 ans. Veuillez consulter le manuel d'utilisation pour plus de détails sur les conditions de garantie.

MODE D'EMPLOI HDIL 602 C AIRLUX

MODE D'EMPLOI COMMANDE ELECTRONIQUE DE HOTTE

Boulon lumière

• ON : lumière allumée
• OFF : lumière éteinte

Bouton -

Ce bouton permet de réduire la vitesse du moteur. Les vitesses 1,2, 3,4 sont indiquées sur l'écran.

Bouton + : Ce bouton permet d'augmenter la vitesse du moteur.

Les vitesses 1,2, 3, 4 sont indiquées sur l'écran.

La vitesse 4 (intense) est temporisée et au bout d'environ 15 minutes, le moteur passe automatiquement en 3° vitesse.

Bouton modalité

Cette touche a les fonctions suivantes :

1) Fonction allumage et extinction du moteur hotte.
La fonction vitesse désirée permet de démarrer le moteur à la vitesse qui avait été sélectionnée avant le dernier arrêt.
2) Fonction auto-extinction : la fonction minuterie d'auto-extinction s'active en appuyant pendant 5 secondes sur cette touche. Le temps d'auto-extinction est par défaut de 15 minutes. Pour programmer cette minuterie, appuyer sur la touche puis sur les touches + et — pour modifier la durée. L'activation de cette fonction est visualisée par le nombre de minutes qui s'affiche à droite de l'écran.

Bouton minuterie et saturation filtres

①

Cette touche a les fonctions suivantes :

1) Minuterie programmable: cette touche permet d'activer la fonction minuterie avec signal sonore et possibilité de réglage de la durée par l'opérateur. Pour programmer la minuterie, appuyer sur la touche puis sur les touches + et - pour régler la durée. L'activation de cette fonction est visualisée par le nombre de minutes et le symbole de l'horloge qui s'affichent sur l'écran.
2) Réglage heure de l'écran. Pour le réglage de l'heure (la hotte doit être éteinte), appuyer pendant 5 secondes sur la touche, régler les minutes en appuyant sur les touches + et -, puis appuyer sur la touche minuterie ; régler les heures en appuyant sur les touches + et -, puis appuyer sur a touche minuterie.
3) Saturation filtres. Au bout d'environ 30 heures de fonctionnement, le bouton propose le lavage des filtres métalliques inscription « wash-filter »). Pour désactiver l'alarme (la hotte doit être éteinte), appuyer simultanément sur les touches + et - et i'assurer que l'inscription « wash-filter » ne s'affiche plus à l'écran.

Remarque:

Au bout d'environ 10 minutes d'inactivité de la hotte, moteur ou lumières éteintes, la fonction économie d'énergie s'active et le rétro éclairage de l'écran s'éteint.

INSTRUCTION D'ASSEMBLAGE HOTTE Airlux HDIL602C

La hotte est constituée de 2 sous ensembles :

• Fut supérieur( D) et inférieur (B) en inox
• Structure métallique supérieure (C) et inférieure (G)

Les parties G et B sont naturellement assemblées.

Pose 1 ^ière partie :

1. Enlevez la vis qui empêche la rotation du fut supérieur (seulement pour transport) (détail A - Fig.1B)

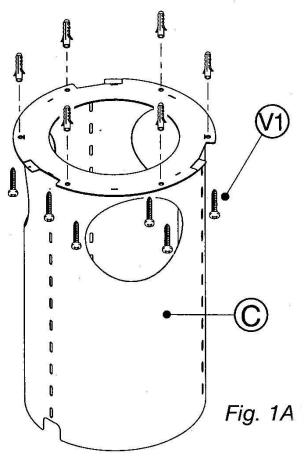

2. Fixer la structure métallique supérieure (c) au plafond en utilisant les six chevilles et les six vis (V1) (Fig. 1A
3. Déterminer la hauteur de l'ensemble par rapport à la hauteur sous plafond et la hauteur du plan de cuisson.(Fig. 1B).

Pose 2 ^ième partie :

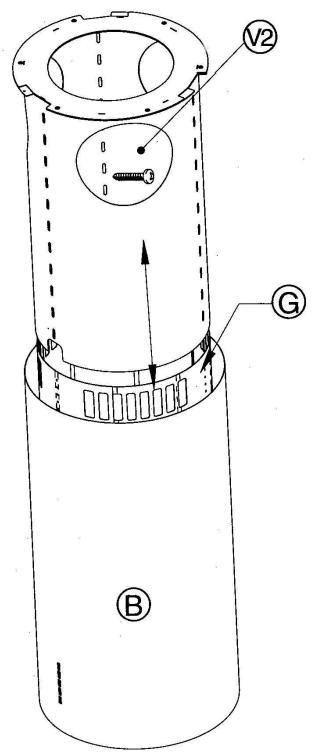

1. Présenter le reste des éléments en assemblant les 2 structures métalliques supérieure et inférieure à l'aide des vis (V2). Pendant cette opération le fut supérieur se trouve glissé dans le fut inférieur en inox (Fig. 2).
2. Pour le montage en version évacuation: déterminer la longueur de flexible pour raccorder la sortie moteur au conduit d'évacuation.
3. Faites les raccordements électriques avec la ligne hors tension.

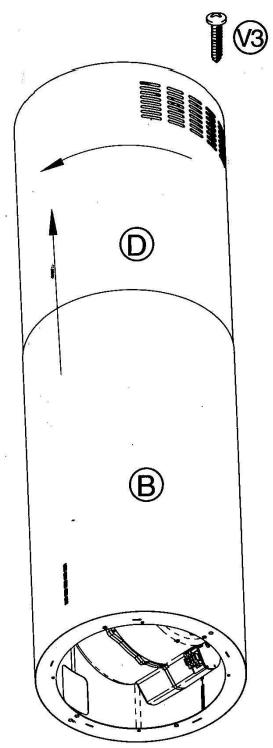

4. Remonter le fut supérieur en inox en haut de plafond et le tourner vers la gauche pour l'enclencher dans la structure supérieure (Fig. 2a), le fixer dans cette position avec la vis (V3).

V1 C Fig. 1A

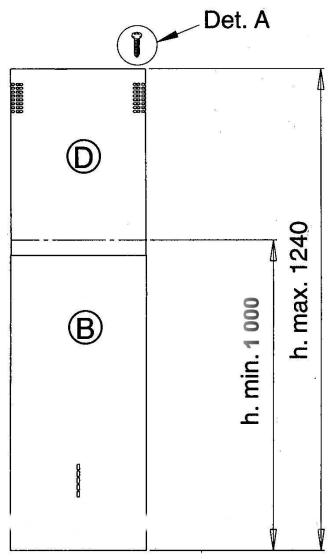

Det. A D B h. min. 1 000 h. max. 1240

Fig. 1B

V2 G B

Fig. 2

V3 D B

Fig. 2A

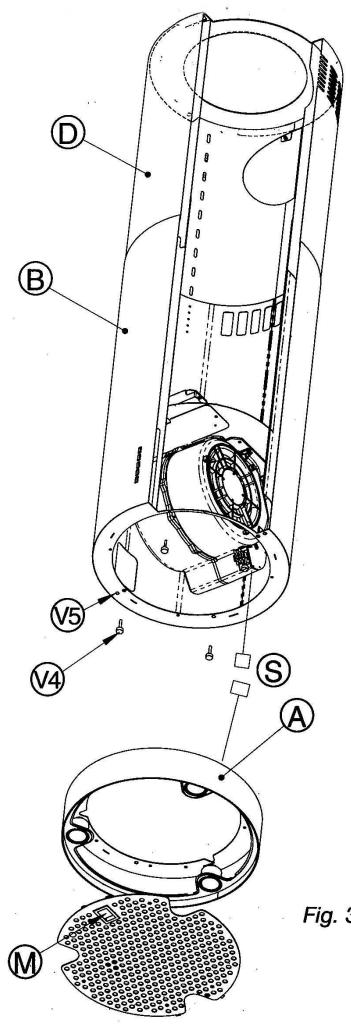

D B V5 V4 S A M Fig. 3

Fig. 3/Abb. 3

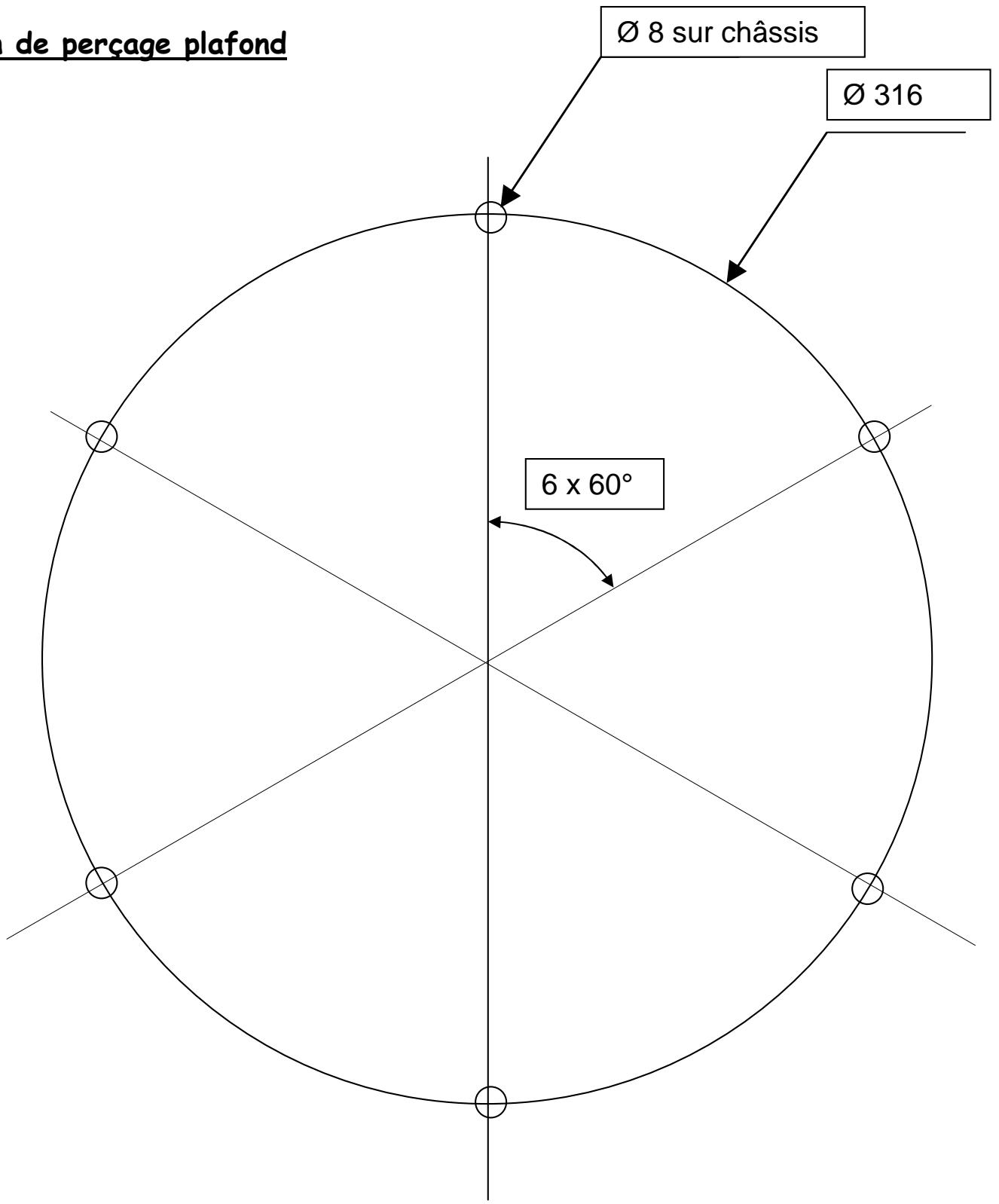

Plan de perçage plafond

de perçage plafond Ø 8 sur châssis Ø 316 6 x 60°
