CDE-170R, CDE-170RR - Autoradios ALPINE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Autoradio avec lecteur CD/MP3/WMA/AAC, tuner FM/MW/LW, RDS
Marque	ALPINE
Modèle	CDE-170R, CDE-170RR
Dimensions (châssis)	178 mm (L) x 50 mm (H) x 161 mm (P)
Poids	1,5 kg
Alimentation	14,4 V CC (11-16 V admissibles)
Puissance de sortie maximale	50 W × 4
Fonctions principales	Lecture CD/MP3/WMA/AAC, tuner FM/MW/LW avec RDS (AF, REG, PI Seek, TA), entrée AUX avant, port USB, compatible iPod/iPhone (modèles CDE-171R/RR/RM uniquement), panneau avant amovible, égaliseur paramétrique 3 bandes, correction physiologique, caisson de graves réglable, filtre passe-haut et passe-bas, réglage du volume par source
Entrées audio	Entrée AUX avant (minijack 3,5 mm), port USB (avant)
Sorties audio	Connecteurs RCA avant (2V), sorties enceintes (50W × 4), sortie caisson de graves (RCA)
Entretien et nettoyage	Nettoyer avec un chiffon doux sec. Pour les taches, humidifier le chiffon à l'eau uniquement. Nettoyer les disques du centre vers la périphérie avec un chiffon doux.
Sécurité	Fusible de 10 A, ne pas obstruer les sorties d'air, utiliser uniquement pour applications mobiles 12 V, tenir les piles hors de portée des enfants
Pièces détachées et réparabilité	Accessoires inclus : unité principale, câble d'alimentation, gaine de montage, boulon à six pans, clés de support, vis. Pour les réparations, contacter un distributeur Alpine agréé. Ne pas tenter de réparer soi-même.
Informations générales	Notice d'utilisation de 33 pages, disponible en téléchargement. Compatible avec télécommande Alpine en option. Réglages mémoire des stations : 30 stations (6 par gamme). Écran d'affichage avec radio-texte et CD-texte.

FOIRE AUX QUESTIONS - CDE-170R, CDE-170RR ALPINE

Comment mettre sous tension l'autoradio ?

Appuyez sur la touche SOURCE/ pour allumer l'appareil. Vous pouvez également l'allumer en appuyant sur n'importe quelle autre touche, à l'exception des touches Eject et Retrait. Pour éteindre, maintenez la touche SOURCE enfoncée pendant au moins 2 secondes.

Comment régler le volume ?

Tournez le bouton rotatif jusqu'à obtenir le niveau souhaité. Le volume peut être réglé de 0 à 35.

Comment mémoriser une station de radio ?

Sélectionnez la gamme (FM1/FM2/FM3/MW/LW) et accordez la station souhaitée. Maintenez enfoncée l'une des touches de présélection (1 à 6) pendant au moins 2 secondes. La station est mémorisée. Vous pouvez mémoriser jusqu'à 30 stations (6 par gamme).

Comment lire un CD MP3 ?

Insérez un disque CD-R/CD-RW contenant des fichiers MP3 avec la face imprimée vers le haut. La lecture commence automatiquement. Utilisez les touches 1 et 2 pour changer de dossier, et ↑ ou ↓ pour sélectionner un fichier. Vous pouvez également utiliser la fonction de recherche par nom de dossier/fichier en appuyant sur Q/ENTER.

Comment connecter un appareil externe via l'entrée AUX ?

Branchez votre lecteur portable (ou autre) à la borne d'entrée AUX avant à l'aide d'un câble adaptateur (RCA vers minijack 3,5 mm ou minijack 3,5 mm vers minijack 3,5 mm). Appuyez sur SOURCE et sélectionnez AUXILIARY. Assurez-vous que le mode AUX SETUP est activé (ON) dans les réglages.

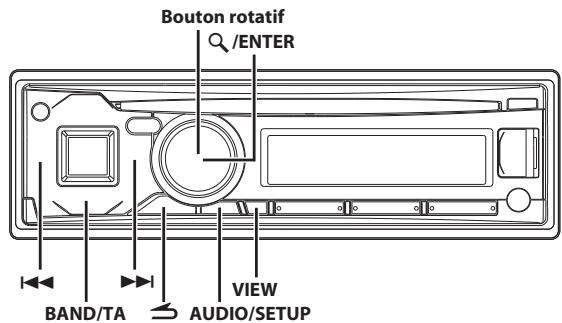

Comment régler l'égaliseur ?

Maintenez la touche AUDIO/SETUP enfoncée pendant au moins 2 secondes. Tournez le bouton rotatif pour sélectionner AUDIO, puis appuyez sur Q/ENTER. Choisissez FACTORY EQ pour utiliser un préréglage (FLAT, POPS, ROCK, etc.) ou 3BAND EQ pour régler manuellement les graves, médiums et aigus avec largeur (Q), fréquence centrale et niveau.

Comment activer le caisson de graves ?

Dans le menu AUDIO SETUP, sélectionnez SUBWOOFER et réglez sur ON. Vous pouvez ensuite régler le niveau du caisson de graves (de +0 à +15) en appuyant plusieurs fois sur AUDIO jusqu'à afficher SUBWOOFER, puis tourner le bouton rotatif. Vous pouvez également régler le filtre passe-bas (SUBW LPF) et la phase (SUBW PHASE).

Comment retirer et installer le panneau avant ?

Pour retirer : mettez l'appareil hors tension, appuyez sur la touche Retrait en bas à gauche jusqu'à ce que le panneau se détache, puis tirez-le vers vous. Pour installer : insérez d'abord le côté droit du panneau avant dans l'appareil, alignez les rainures, puis poussez le côté gauche jusqu'à ce qu'il s'enclenche. Rangez le panneau dans l'étui fourni (selon modèle).

Que faire si l'appareil ne s'allume pas ?

Vérifiez que la clé de contact du véhicule est en position ACC ou ON. Vérifiez les connexions des fils d'alimentation (rouge pour allumage, jaune pour batterie). Si le fusible (10 A) est grillé, remplacez-le par un fusible de même ampérage. Si le problème persiste, consultez un revendeur Alpine agréé.

Comment utiliser la fonction de recherche directe ?

En mode de recherche (CD-texte, dossier ou fichier), appuyez sur l'une des touches de présélection (1 à 6) pour accéder rapidement à un pourcentage de la liste. Par exemple, si vous cherchez un morceau au milieu d'une playlist de 100 titres (50%), appuyez sur la touche 4 pour accéder au 50e morceau, puis utilisez le bouton rotatif pour affiner votre sélection.

MODE D'EMPLOI CDE-170R, CDE-170RR ALPINE

Veuillez lire avant d'utiliser cet appareil.

Mise sous et hors tension.

Sélection de la source. 8

Retrait et pose du panneau avant.

Retrait. 8

Pose. 8

Réglage du volume.

Radio

Écoute de la radio

Préréglage manuel des stations

Préréglage automatique des stations. 10

Accord d'une station pré-réglée 10

Fonction de recherche de fréquence 10

RDS

Activation ou déactivation des fréquences alternatives (AF) ON/OFF.

Réception des stations RDS régionales (locales). 11

Réglage du PI SEEK. 11

Réception des informations routières 11

Affichage du radio-texte

CD/MP3/WMA/AAC

Lecture 12

Lecture répétée. 12

M.I.X. (Lecture aléatoire) 12

Recherche de CD-texte 12

Recherche par nom de fichier/dossier (fichiers MP3/WMA/AAC)

dossier..... 13

fichier..... 13

Fonction de recherche directe. 13

À propos des données MP3/WMA/AAC. 13 Terminologie. 14

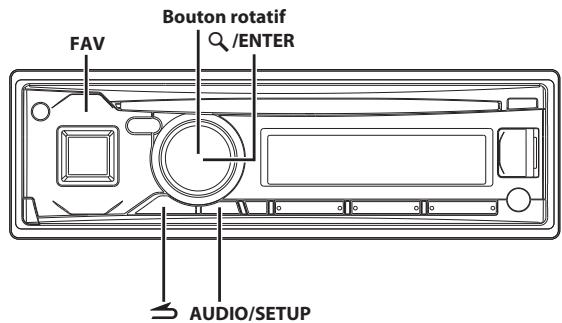

Réglage du son

Réglage du niveau du caisson de graves, du niveau des graves, du niveau des médiums, du niveau des aigus, de la balance (gauche et droite), de l'équilibreur (avant/arrière), de la correction physiologique et de la fonction Defeat.

Réglage du son. Préréglages de l'égaliseur (F-EQ).

Activation/annulation de la correction physiologique 16

Réglage de la courbe de l'égaliseur paramétrique (3 BAND EQ) 16

Réglage de la commande des graves 16

Réglage de la commande des médiums 16

Réglage de la commande des aigus. 16

Réglage du niveau de volume de la source. 17

Réglage du filtre passe-haut. 17

Activation/désactivation du caisson de graves. 17

Réglage du filtre passe-bas. 17

Réglage de la phase du caisson de graves.

Réglage du système du caisson de graves. 17

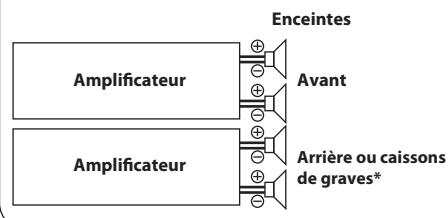

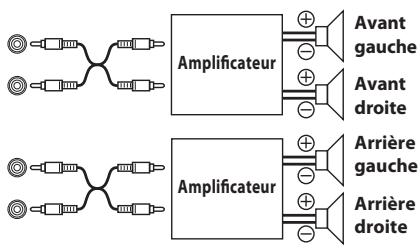

Appareil externe 18 Raccordement à un amplificateur externe (POWER IC) 18

Autres fonctions

Affichage du texte 18

Utilisation de la borne d'entrée AUX avant

Réglage sur la touche FAV (FAV SETUP)

Sélection de votre source favorite............19

Rappel de votre source favorite 20

Réglage via le menu Option 20.

Menu Setup

Réglage. 20

Réglages généraux 21

Réglage de votre source favorite sur la touche FAV (FAV SETUP) 21

Réglage de la langue du menu 21

Réglage du mode AUX SETUP.

Réglage du mode AUX NAME. 21

Lecture de données MP3/WMA/AAC (MODE LECTURE) 21

Démonstration 21

Réglage de l'affichage 21 Extinction progressive commandée. 21 Réglage du défilement du texte (TEXT SCROLL) 21

Réglage de l'iPod/iPhone 22

Réglage du mode de recherche de l'iPod/iPhone

Clé USB (en option)

Lecture de USB (en option) 22 Connexion de la clé USB (en option) 22 Pour connecter la clé USB 22 Pour retirer la clé USB 23

USB 23

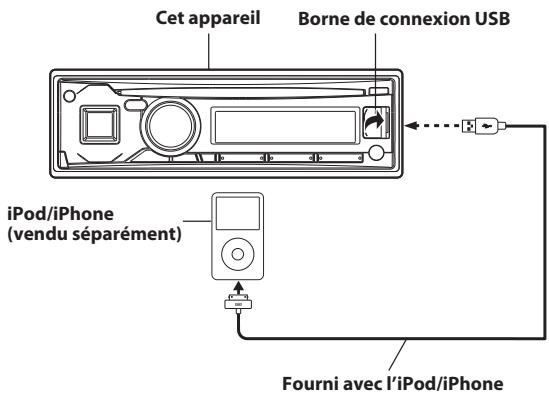

iPod/iPhone (en option) (CDE-171R/CDE-171RR/CDE-171RM uniquement)

Connexion d'un iPod/iPhone 23 Réglage de la commande de l'iPod 24 Lecture 24 Recherche d'un morceau souhaité 24 Fonction de recherche alphabétique 25 Fonction de recherche directe 25 Sélection d'une liste d'écoute, d'un artiste, d'un album, d'un genre, d'un compositeur... 26 Lecture aléatoire Shuffle (M.I.X.) 26 Lecture répétée 26

Informations

En cas de problème 27 Problèmes communs 27 Radio 27 CD 27 MP3/WMA/AAC 27 Audio 27 iPod (CDE-171R/CDE-171RR/CDE-171RM uniquement) 27 Indications relatives au lecteur de CD 27 Indications relatives à la clé USB 28 Indications relatives au mode iPod (CDE-171R/CDE-171RR/CDE-171RM uniquement) 28 Spécifications 29

Ce symbole désigne des instructions importantes. Le non-respect de ces instructions peut entraîner de graves blessures, voire la mort.

N'activer aucune fonction susceptible de détourner votre attention de la conduite du véhicule.

Les fonctions requérant une attention prolongée ne doivent être exploitées qu'à l'arrêt complet du véhicule. Toujours arrêter le véhicule à un endroit sûr avant d'activer ces fonctions. Il y a un risque de provoquer un accident.

Garder le volume à faible niveau de manière à pouvoir entendre les bruits extérieurs pendant la conduite.

Des niveaux de volume excessifs qui couvrent les sirènes des ambulances ou les signaux routiers (passages à niveau, etc.) peuvent être dangereux et provoquer un accident. UN NIVEAU DE VOLUME TROP ÉLEVÉ À L'INTÉRIEUR DU VÉHICULE PEUT ÉGALEMENT AVOIR DES EFFETS IRRÉVERSIBLES SUR VOTRE AUDITION.

Ne pas désassembler ni modifier l'appareil.

Il y a risque d'accident, d'incendie ou de choc électrique.

(Vérifiez auprès de votre concessionnaire si vous n'en êtes pas certain.) Il y a risque d'incendie.

Garder les petits objets comme les piles hors de portée des enfants.

L'ingestion de tels objets peut entraîner de graves blessures. En cas d'ingestion, consulter immédiatement un médecin.

Utiliser des fusibles de l'ampérage approprié.

Il y a risque d'incendie ou de décharge électrique.

Ne pas obstruer les sorties d'air ni les panneaux du radiateur.

Une surchauffe interne peut se produire et provoquer un incendie.

Utiliser cet appareil pour des applications mobiles de 12 V.

Toute utilisation autre que l'application désignée comporte un risque d'incendie, de choc électrique ou de blessure.

Ne pas introduire les mains, les doigts ni de corps étrangers dans les fentes et les interstices.

Il y a risque de blessures ou de dommages à l'appareil.

Attention

Ce symbole désigne des instructions importantes. Le non-respect de ces instructions peut entraîner des blessures ou des dommages matériels.

Interrompre toute utilisation en cas de problème.

Le non-respect de cette précaution peut entraîner des blessures ou endommager l'appareil. Retournez l'appareil auprès d'un distributeur Alpine agréé ou d'un centre de service après-vente Alpine en vue de sa réparation.

Nettoyage du produit

Utilisez un chiffon doux pour le nettoyage périodique du produit. Pour les taches plus importantes, veuillez humidifier le chiffon avec de l'eau uniquement. Les autres produits risquent de dissoudre la peinture ou d'endommager le plastique.

Température

Assurez-vous que la température à l'intérieur du véhicule est comprise entre +60°C (+140°F) et -10°C (+14°F) avant de mettre l'appareil sous tension.

Condensation d'humidité

Si le son est irrégulier pendant la lecture d'un CD, de l'humidité s'est probablement condensée. Dans ce cas, enlevez le disque du lecteur et attendez environ une heure pour que l'humidité s'évapore.

Disque endommagé

N'essayez pas de reproduire des disques craquelés, déformés ou endommagés. Vous risquez en effet de détériorer sérieusement le mécanisme de lecture.

Maintenance

Si vous rencontrez des problèmes, ne tentez pas de réparer l'unité vous-même. Retournez-la à votre distributeur Alpine ou au centre de réparation Alpine le plus proche de chez vous pour les réparations.

Ne tentez jamais d'effectuer les opérations suivantes

Ne saisissez pas ou ne tirez pas sur le disque pendant qu'il est attiré dans le lecteur par le mécanisme de recharge automatique. N'essayez pas d'insérer un disque dans l'appareil quand celui-ci est hors tension.

Insertion des disques

Votre appareil ne peut lire qu'un seul disque à la fois. N'essayez donc pas de charger plusieurs disques.

Insérez le disque en orientant vers le haut la face imprimée. Le message « ERROR » s'affiche sur le lecteur si vous n'insérez pas correctement le disque.

L'écoute d'un disque sur une route très abîmée peut provoquer des sautes de son, mais ne risque pas de rayer le disque ou d'endommager le lecteur.

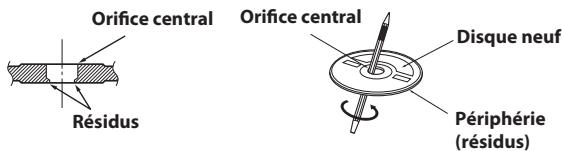

Disques neufs

Pour éviter qu'un disque reste coincé, le message « ERROR » s'affiche si vous ne l'insérez pas correctement ou si sa surface est irrégulière. Si le lecteur éjecte un disque neuf chargé pour la première fois, touchez le contour de l'orifice central et de la périphérie du disque avec le doigt. Si le disque contient des résidus ou des irrégularités, il pourrait ne pas être chargé. Pour enlever les résidus, passez un stylo à bille ou un objet similaire sur le contour de l'orifice central et de la périphérie du disque, puis réinsérez-le.

Disques de forme irrégulière

N'utilisez que des disques ronds avec cet appareil, à l'exclusion de tout autre.

L'utilisation de disques d'une tout autre forme peut endommager le mécanisme.

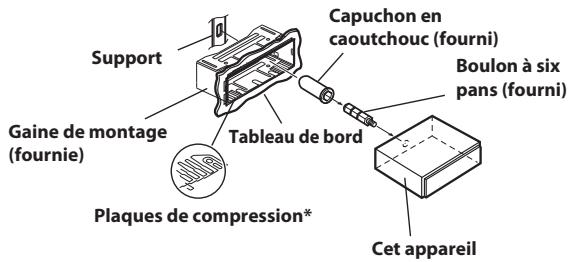

Emplacement de montage

Veillez à ne pas installer cet appareil dans un endroit présentant l'une des caractéristiques suivantes :

• Directement au soleil ou à la chaleur
• Aux poussières excessives
• Aux vibrations excessives

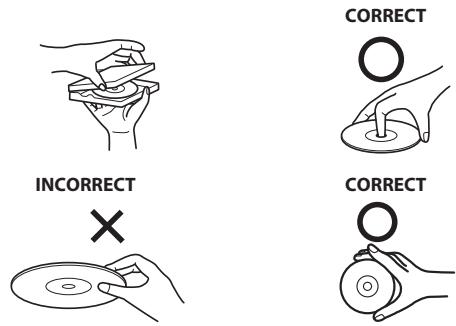

Manipulation correcte

Veillez à ne pas faire tomber le disque. Tenez le disque de manière à ne pas laisser d'empreintes sur la surface. Ne collez pas de ruban adhésif, de papier ou d'étiquette sur le disque. N'écrivez pas sur le disque.

Nettoyage des disques

Des traces de doigts, de poussière ou de saleté sur la surface du disque peuvent provoquer des sautes de son. Essuyez le disque du centre vers la périphérie avec un chiffon doux et propre. Si la surface du disque est très sale, humidifiez le chiffon avec une solution détergente neutre avant d'essuyer le disque.

Au sujet des accessoires pour disques

Beaucoup d'accessoires sont disponibles dans le commerce pour protéger la surface du disque et améliorer la qualité sonore. Cependant, certains de ces accessoires peuvent affecter l'épaisseur et/ou le diamètre du disque. L'utilisation de tels accessoires peut modifier les spécifications du disque et provoquer des erreurs de fonctionnement. Nous déconseillons l'utilisation de tels accessoires avec des disques à reproduire sur les lecteurs CD Alpine.

Feuille transparente

Stabilisateur de disque

Manipulation des disques compacts (CD/CD-R/CD-RW)

• Ne touchez pas la surface du disque. N'exposez pas le disque à la lumière directe du soleil.
• N'apposez pas d'autocollants ou d'étiquettes sur le disque.
• Nettoyez le disque lorsqu'il est poussiéreux. Assurez-vous que le disque ne présente pas d'irrégularité.
• N'utilisez pas d'accessoires pour disques vendus dans le commerce.

Ne laissez pas le disque dans la voiture ou dans l'appareil pendant une période prolongée. N'exposez jamais le disque à la lumière directe du soleil. La chaleur et l'humidité risquent de l'endommager et d'empêcher son fonctionnement ultérieur.

À l'attention des utilisateurs de disques CD-R/CD-RW

• S'il est impossible de lire un CD-R/CD-RW, assurez-vous que la session d'enregistrement a bien été fermée (finalisée).
• Finalisez le CD-R/CD-RW si nécessaire, puis reprenez la lecture.

Utilisez exclusivement des disques compacts dont la face de l'étiquette fait apparaître les marques ou le logo CD ci-dessous.

Si vous utilisez des CD non spécifiés, les performances risquent de ne pas être correctes.

Vous pouvez utiliser des CD-R (CD-Recordable) ou des CD-RW

Vous pouvez également dire des CD-RW (CD-ReWritable) enregistrés exclusivement sur des périphériques audio.

Vous pouvez également lire des CD-R/CD-RW contenant des fichiers audio au format MP3/WMA/AAC.

• Il est possible que cet appareil ne puisse pas lire certains disques : CD imparfaits, CD contenant des traces de doigts, CD exposés à des températures extrêmes ou aux rayons directs du soleil (abandonnés dans le véhicule ou dans l'appareil), CD enregistrés dans des conditions défavorables, CD sur lesquels un enregistrement a échoué ou qui ont fait l'objet d'une tentative de réenregistrement et CD protégés contre la copie qui ne sont pas conformes aux normes industrielles applicables aux CD audio.
• Utilisez des disques dont les fichiers MP3/WMA/AAC ont été créés dans un format compatible avec cet appareil. Pour plus de détails, reportez-vous à la section « À propos des données MP3/WMA/AAC » à la page 13.
• Les données en mémoire ROM, autres que les fichiers audio contenus sur un disque, n'entraînent la production d'aucun son en cas de lecture.

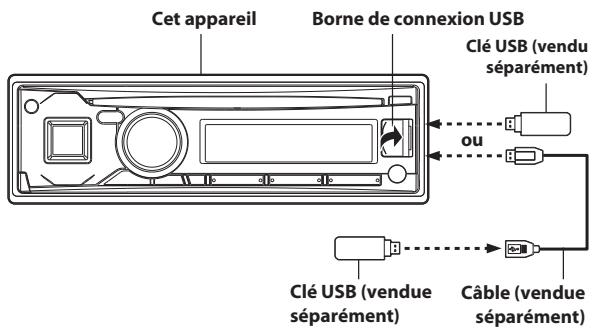

Protection de la borne de connexion USB

• Vous pouvez connecter uniquement des clés USB à de cet appareil. Le bon fonctionnement de l'appareil n'est pas garanti si vous utilisez d'autres produits USB. Un concentrateur USB n'est pas pris en charge.
• Selon la forme ou la taille de la clé USB, il est possible que vous ne puissiez pas la raccorder à la borne USB de cet appareil ; dans ce cas, nous vous recommandons de vous procurer un câble USB (vendu séparément). Évitez en outre de raccorder simultanément une clé USB et l'entrée auxiliaire avant.
• Si vous insérez une clé USB dans l'appareil, celle-ci forme une saillie et peut être dangereuse lors de la conduite. Procurez-vous un câble d'extension USB, vendu dans le commerce, et connectez-le correctement.
• Selon le type de clé USB raccordée, il est possible que l'appareil ne fonctionne pas ou que certaines fonctions ne soient pas disponibles.
• Le format de fichier audio pouvant être lu sur cet appareil est le suivant : MP3/WMA/AAC.
• Vous pouvez afficher le nom de l'artiste, du morceau, etc., mais il est possible que certains caractères ne s'affichent pas correctement.

Attention

Alpine décline toute responsabilité en cas de perte de données, etc., même si les données sont perdues pendant l'utilisation de ce produit.

• Afin d'éviter tout dysfonctionnement, notez les points suivants. Lisez attentivement le mode d'emploi de la clé USB. Ne touchez pas les bornes avec les doigts ou avec des objets métalliques. Ne soumettez pas la clé USB à des chocs excessifs. Ne jamais tordre, désassembler, modifier ou jeter la clé dans l'eau.
• Installez la clé USB dans un endroit qui ne fasse pas obstacle aux manœuvres du conducteur.
• La clé USB risque de ne pas fonctionner correctement sous des températures extrêmes.
• La clé USB ne prend en charge que 512 ou 2048 octets par secteur.
• Utilisez uniquement une clé USB certifiée conforme. Notez cependant que certaines clés USB certifiées conformes risquent de ne pas fonctionner correctement selon leur type ou leur état.
• Le fonctionnement de la clé USB n'est pas garanti. Utilisez la clé USB conformément aux conditions d'utilisation.
• Selon les réglages de la clé USB, l'état de la mémoire ou le logiciel d'encodage, il est possible que cet appareil ne lise pas ou n'affiche pas correctement.
• Un fichier protégé contre la copie (protection par copyright) ne peut pas être lu.
• ntient un fichier autre qu'un fichier audio, il est possible que la lecture ou la recherche de ce fichier soit extrêmement lente.
• Cet appareil peut lire des fichiers portant l'extension « mp3 », « wma » ou « m4a ».
• N'ajoutez pas les extensions de fichier ci-dessus à un fichier autre qu'un fichier audio. Les données non audio ne seront pas reconnues. La lecture pourrait en conséquence contenir des bruits qui endommagent les enceintes et/ou les amplificateurs.
• Nous vous recommandons de sauvegarder les données importantes sur un ordinateur personnel.
• Ne retirez pas la clé USB pendant la lecture. Sélectionnez
• iPhone, iPod, iPod classic, iPod nano et iPod touch sont des marques déposées d'Apple Inc. enregistrées aux États-Unis et d'autres pays.
• "Made for iPod" et "Made for iPhone" indiquent que l'accessoire électronique a été spécialement conçu pour se connecter spécifiquement à un iPod ou un iPhone et que les performances des standards Apple sont garanties par les concepteurs. Apple n'est pas responsable du fonctionnement de ce système, du respect de celui-ci, de la législation ou des normes de sécurité en vigueur. Veuillez noter que l'utilisation de cet accessoire avec un iPod ou un iPhone peut affecter les performances de communication sans fil.
• Windows Media et le logo Windows ou des marques déposées enregistrées chez Microsoft Corporation aux États-Unis et/ou dans d'autres pays.
• © 2012 Nokia. Tous droits réservés. Nokia et Works with Nokia sont des marques déposées de Nokia Corporation.
• Technologie de codage audio MPEG Layer-3 sous licence de Fraunhofer IIS et Thomson. La fourniture de ce produit ne confère qu'une licence pour une utilisation privée de nature non commerciale, mais ne confère aucune licence et n'implique aucun droit d'utiliser ce produit pour une diffusion commerciale (c'est-à-dire générant des recettes) en temps réel (par voie terrestre, satellite, câble et/ou tout autre support), une diffusion/lecture en transit via Internet, des intranets et/ou autres réseaux ou sur tout autre système de distribution de contenu électronique tel que les applications audio à péage ou à la demande. Une licence indépendante est requise pour ce type d'utilisation. Pour plus d'informations, visitez http://www.mp3licensing.com.

Liste des accessoires

Unité principale : 1 Câble d'alimentation : 1 Gaine de montage : 1 Étui (CDE-171R/CDE-171RR/CDE-171RM uniquement) : 1 Capuchon en caoutchouc : 1 Boulon à six pans : 1 Clé de support : 2 Vis (M5 × 8) : 4 Mode d'emploi : 1 exemplaire

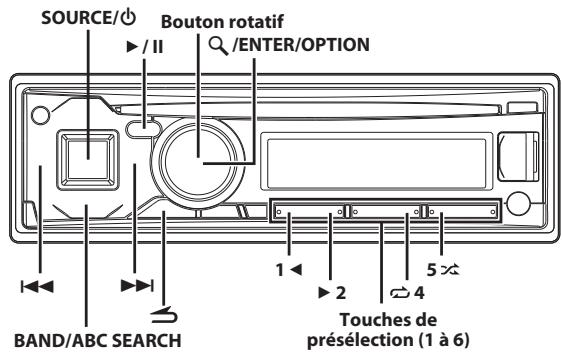

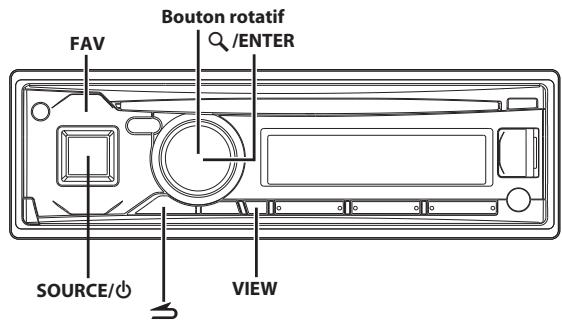

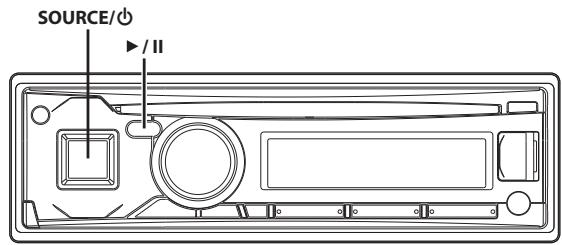

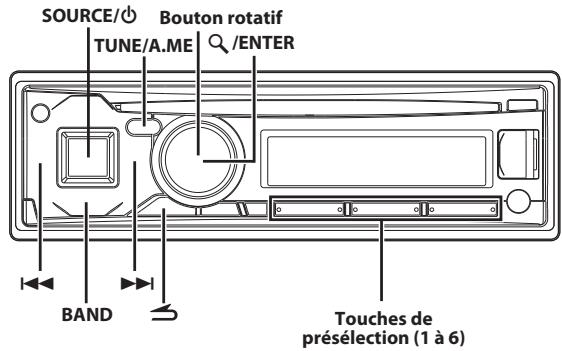

Mise sous et hors tension

Appuyez sur SOURCE/ pour mettre l'appareil sous tension.

Remarque

• Vous pouvez également mettre l'appareil sous tension en appuyant sur n'importe quelle autre touche, à l'exception des touches et (Retrait).

Maintenez la touche SOURCE enfoncée pendant au moins 2 secondes pour mettre l'appareil hors tension.

Remarque

• La première fois que vous mettez l'appareil sous tension, le niveau du volume est à 12.

Sélection de la source

Appuyez sur SOURCE pour modifier la source.

TUNER → DISC → USB AUDIO/iPod¹ → AUXILIARY² → TUNER

1 Uniquement pour les modèles CDE-171R/CDE-171RR/CDE-171RM, et uniquement lorsque l'iPod/iPhone est raccordé. 2 Uniquement lorsque AUX SETUP est défini sur ON. Reportez-vous à la section « Réglage du mode AUX SETUP » à la page 21.

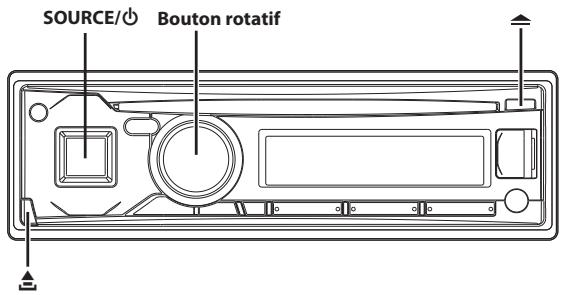

Retrait

1. Mettez l'appareil hors tension. 2. Appuyez sur la touche "Retrait", située en bas à gauche, jusqu'à ce que le panneau avant se détache. 3. Saisissez le côté gauche du panneau avant, puis tirez-le vers vous.

Remarques

• Le panneau avant peut chauffer en cours de fonctionnement normal (surtout au niveau des bornes des connecteurs à l'arrière du panneau avant). Il ne s'agit pas d'un dysfonctionnement.
• Afin de protéger le panneau avant, rangez-le dans l'étui fourni (CDE-171R/CDE-171RR/CDE-171RM uniquement).
• Ne forcez pas sur le panneau avant lors du retrait, car vous pourriez provoquer un dysfonctionnement.

Pose

1. Insérez le côté droit du panneau avant dans l'appareil. Alignez la rainure du panneau avant sur les saillies de l'appareil. 2. Poussez sur le côté gauche du panneau avant jusqu'à ce qu'il s'enclenche à fond dans l'appareil.

Remarques

• Avant de fixer le panneau avant, vérifiez qu'il n'y a pas de poussière ni de saleté sur les bornes du connecteur et qu'aucun objet ne se trouve entre le panneau avant et l'appareil. Fixez soigneusement le panneau avant, en le tenant par les côtés pour éviter d'appuyer sur les touches par inadvertance.

Réglage du volume

Tournez le bouton rotatif jusqu'à ce que vous obteniez le niveau souhaité.

Possibilité d'utiliser une télécommande

Il est possible de commander cet appareil avec une télécommande Alpine en option. Pour plus d'informations, contactez votre distributeur Alpine. Dirigez l'émetteur de la télécommande en option vers le capteur de télécommande de l'appareil.

Écoute de la radio

1. Appuyez sur SOURCE/ pour sélectionner le mode TUNER. 2. Appuyez plusieurs fois sur BAND jusqu'à ce que la gamme souhaitée soit affichée.

F1 (FM1) → F2 (FM2) → F3 (FM3) → MW → LW → F1 (FM1)

Appuyez sur TUNE/A.ME pour sélectionner le mode de recherche de fréquence.

DX SEEK (Mode distance) → SEEK (Mode local) → OFF (Mode manuel) → DX SEEK

Remarque

• Le mode distance est sélectionné initialement.

Mode distance :

Toutes les stations à signal puissant ou faible sont captées automatiquement (accord par recherche automatique).

Mode local

Seules les stations à signal puissant sont captées automatiquement (accord par recherche automatique).

Mode manuel

La fréquence est accordée manuellement par étapes (Accord manuel).

Appuyez sur la touche ▶ ou ◀ pour accorder l'appareil sur la station souhaitée.

Si vous maintenez la touche ← ou → enfoncée, la fréquence change en continu.

Préréglage manuel des stations

1. Sélectionnez la gamme et accordez l'appareil sur la station radio que vous souhaitez mettre en mémoire. 2. Maintenez enfoncée pendant au moins 2 secondes l'une des touches de présélection (1 à 6) sous laquelle vous souhaitez mémoriser la station.

La station sélectionnée est mémorisée.

L'écran indique la gamme, le numéro de préréglage et la fréquence de la station mémorisée.

Remarques

• Vous pouvez mémoriser 30 stations au total (6 stations sur chaque gamme : FM1, FM2, FM3, MW et LW).
• Si vous mémorisez une station sur un préréglage qui a déjà été utilisé pour une autre station, cette station sera effacée et remplacée par la nouvelle.

Préréglage automatique des stations

1. Appuyez plusieurs fois sur BAND jusqu'à ce que la gamme souhaitée soit affichée. 2. Maintenez la touche TUNE/A.ME enfoncée pendant au moins 2 secondes.

La fréquence change continuellement sur l'affichage pendant que est en cours. Le tuner recherche et mémorise automatiquement les 6 stations les plus puissantes sur la gamme sélectionnée. Elles seront mémorisées sous les touches de préréglage 1 à 6, dans l'ordre de la puissance des signaux.

Une fois terminée, le tuner revient à la station mémorisée sous la touche de préréglage 1.

Remarque

• Si aucune station n'est mémorisée, le tuner revient à la station que vous écoutiez avant que la mémorisation automatique ne commence.

Accord d'une station préréglée

1. Appuyez plusieurs fois sur BAND jusqu'à ce que la gamme souhaitée s'affiche. 2. Appuyez sur l'une des touches de présélection (1 à 6) sous lesquelles vous avez mémorisé les stations radio.

L'affichage indique la gamme, le numéro préréglé et la fréquence de la station sélectionnée.

Fonction de recherche de fréquence

Vous pouvez rechercher une station radio à partir de sa fréquence.

1. Appuyez sur Q/ENTER en mode Radio pour activer le mode de recherche de fréquence. L'indicateur « Q » s'allume. 2. Tournez le bouton rotatif pour sélectionner la fréquence de votre choix. 3. Appuyez sur Q/ENTER pour capter la fréquence sélectionnée.

Remarque

• Appuyez sur le mode de recherche pour annuler. Le mode de recherche est également annulé si aucune opération n'est exécutée dans les 10 secondes.

Activation ou déactivation des fréquences alternatives (AF) ON/OFF

Le RDS (Radio Data System) est un système d'information radio qui utilise la sous-porteuse de 57 kHz de la gamme FM ordinaire. Le système RDS permet de recevoir toutes sortes d'informations, telles que des informations routières et les noms des stations, et de refaire l'accord sur un émetteur plus puissant qui diffuse le même programme.

1. Maintenez la touche AUDIO/SETUP enfoncée pendant au moins 2 secondes pour activer le mode de sélection SETUP. 2. Tournez le bouton rotatif pour sélectionner le mode de réglage « TUNER », puis appuyez sur Q/ENTER. 3. Tournez le bouton rotatif pour sélectionner « AF », puis appuyez sur Q/ENTER. 4. Tournez le bouton rotatif pour sélectionner le mode AF (fréquence alternative) ON ou OFF. 5. Maintenez la touche AUDIO/SETUP enfoncée pendant au moins 2 secondes pour revenir au mode normal.

Remarques

• Lorsque vous CHOISISSEZ le mode AF ON, l'appareil sélectionne automatiquement une station au signal puissant dans la liste AF.
• Sélectionnez le mode AF OFF lorsque vous ne souhaitez pas activer la syntonisation automatique.
• Appuyez sur la touche pour revenir au mode précédent.
• Maintenez la touche enfoncée pendant au moins 2 secondes pour revenir au mode normal.
• Si vous n'exécutez aucune opération dans les 60 secondes, le mode normal est automatiquement rétabli.

Les données numériques RDS comprennent les éléments ci-dessous :

PI	Identification du programme
PS	Nom du service de programme
AF	Liste des fréquences alternatives
TP	Programme d'informations routières
TA	Announces routières
PTY	Type de programme

Réception des stations RDS régionales (locales)

1. Maintenez la touche AUDIO/SETUP enfoncée pendant au moins 2 secondes pour activer le mode de sélection SETUP. 2. Tournez le bouton rotatif pour sélectionner le mode de réglage « TUNER », puis appuyez sur Q/ENTER. 3. Tournez le bouton rotatif pour sélectionner « REGIONAL », puis appuyez sur Q/ENTER. 4. Tournez le bouton rotatif pour sélectionner ON ou OFF. En mode OFF, l'appareil continue de recevoir les stations RDS locales correspondantes. 5. Maintenez la touche AUDIO/SETUP enfoncée pendant au moins 2 secondes pour revenir au mode normal.

Remarques

• Appuyez sur la touche ⇒ pour revenir au mode précédent.
• Maintenez la touche enfoncée pendant au moins 2 secondes pour revenir au mode normal.
• Si vous n'exécutez aucune opération dans les 60 secondes, le mode normal est automatiquement rétabli.

Réglage du PI seek

1. Maintenez la touche AUDIO/SETUP enfoncée pendant au moins 2 secondes pour activer le mode SETUP. 2. Tournez le bouton rotatif pour sélectionner le mode TUNER, puis appuyez sur /ENTER. 3. Tournez le bouton rotatif pour sélectionner PI SEEK, puis appuyez sur /ENTER. 4. Tournez le bouton rotatif pour sélectionner ON ou OFF. 5. Maintenez la touche AUDIO/SETUP enfoncée pendant au moins 2 secondes pour revenir au mode normal.

Remarques

• Appuyez sur la touche ⇒ pour revenir au mode précédent.
• Maintenez la touche enfoncée pendant au moins 2 secondes pour revenir au mode normal.
• Si vous n'exécutez aucune opération dans les 60 secondes, le mode normal est automatiquement rétabli.

Réception des informations routières

1. Maintenez la touche BAND/TA enfoncée pendant au moins 2 secondes afin que l'indicateur « TA » s'allume. 2. Appuyez sur ou pour sélectionner la de votre choix.

Lorsqu'une ères est captée, l'indicateur « TP » s'allume.

Vous entendez les informations routières uniquement quand elles sont diffusées. Si aucune information routière n'est diffusée, l'appareil se met en mode d'attente. Lorsque les informations routières sont diffusées, l'appareil les reçoit et coupe le son de la source audio (CD, radio FM, USB AUDIO, etc.). L'indication « TRF-INFO » s'affiche à l'écran pendant 2 secondes. Une fois la diffusion des informations routières terminée, l'appareil se met automatiquement en mode d'attente.

Remarques

• Si vous ne souhaitez pas écouter l en cours de réception, appuyez brièvement sur BAND/TA pour sauter ces informations. Le mode TA reste activé (ON) pour la réception des prochain .
• Si vous modifiez le volume lors de la réception d , ce changement sera automatiquement mémorisé. Lors de la prochaine émission d'informations routières, le volume sera automatiquement réglé au niveau mémorisé.
• En mode TA, seules les stations TP sont sélectionnées lors de l'accord avec SEEK.

Affichage du radio-texte

Il est possible d'afficher des messages de texte diffusés par une station radio.

Appuyez sur VIEW lors de la réception d'une émission FM en mode radio pour sélectionner l'affichage du radio-texte.

L'affichage change chaque fois que vous appuyez sur cette touche.

S'il existe un nom du service de programme (PS) : PS (Nom du service de programme) → TEXTE RADIO → PTY → PS (Nom du service de programme)

• Si vous appuyez sur VIEW pendant au moins 2 secondes lorsque le PS est affiché en mode radio, la fréquence s'affiche alors pendant 2 secondes.

S'il n'existe pas de nom de service de programme (PS) :

Le message « WAITING » apparaît pendant quelques secondes, puis il commence à défiler sur l'affichage.

Remarques

• Si aucun message n'est diffusé, ou si l'appareil ne peut pas recevoir correctement un message, l'indication « NO TEXT » apparaît à l'écran.
• Si aucune information concernant le type de programme n'est diffusée, l'écran affiche le message « NO PTY ».

Lecture

Insérez un disque avec la face imprimée vers le haut. Le disque est automatiquement inséré dans l'appareil.

Remarque

• Si un disque est déjà inséré, appuyez sur SOURCE pour passer en mode DISC.

2. Pendant la lecture d'un fichier MP3/WMA/AAC, appuyez sur 1 ou 2 pour sélectionner le dossier de votre choix. Maintenez enfoncée la touche 1 ou 2 pour parcourir les dossiers. 3. Appuyez sur ↑ ou ↓ pour sélectionner la piste (fichier) désirée.

Maintenez enfoncée la touche ↓ ou ▶ pour effectuer une recherche rapide vers l'arrière ou vers l'avant au sein de la piste de façon continue.

4 Pour interrompre la lecture, appuyez sur ►/II. Appuyez à nouveau sur ►/II pour reprendre la lecture. 5 Pour éjecter le disque, appuyez sur.

Remarques

• Ne retirez pas un CD pendant l'éjection. Ne chargez pas plus d'un disque à la fois. Dans les deux cas, cela pourrait entraîner une défaillance de l'appareil. L'indicateur « O » s'allume lorsqu'un disque est inséré.
• Les CD de 8 cm (trois pouces) ne peuvent pas être utilisés.
• Il est impossible de lire sur cet appareil les fichiers protégés par la technologie DRM (Digital Rights Management) de protection contre la copie. L'affichage des pistes pour la lecture de données MP3/WMA/AAC correspond au nombre de fichiers enregistrés sur le disque.
• lé risque de ne pas s'afficher correctement.
• Pendant la lecture d'un CD, d'un fichier MP3, WMA ou AAC, appuyez sur la touche érarchique sélectionné en mode de recherche.

Appuyez sur → 4

Le morceau est lu de manière répétée.

$$ \diamondsuit^ { 1} \rightarrow \diamondsuit \square^ { 2} \rightarrow (\text {o f f}) \rightarrow \diamondsuit $$

1. Une seule piste/un seul fichier est lu de manière répétée. 2. Seuls les fichiers d'un dossier sont lus d'une manière répétée (mode MP3/WMA/AAC uniquement).

Pour annuler la lecture répétée, sélectionnez (OFF) en exécutant la procédure ci-dessus.

Appuyez sur 5.

Les morceaux sont lus dans un ordre aléatoire.

$$ \Box \times^ { 1} \rightarrow \mathbf {A L L} \times^ { 2 / * 3} \rightarrow (\text {o f f}) \rightarrow \square \times $$

1. Seuls les fichiers d'un dossier sont lus dans un ordre aléatoire (mode MP3/WMA/AAC). 2. Les fichiers/pistes enregistré(e)s sur le disque sont lu(e)s dans un ordre aléatoire (mode CD ou MP3/WMA/AAC). *3. En mode USB, tous les fichiers enregistrés dans la clé USB sont lus dans un ordre aléatoire.

Pour annuler la lecture M.I.X., sélectionnez (off) en exécutant la procédure ci-dessus.

Recherche de CD-texte

Si le disque est muni de la fonction CD-texte, vous pouvez rechercher et lire les morceaux à l'aide des titres enregistrés sur le disque. Si le disque n'est pas muni de la fonction CD-texte, les recherches sont effectuées à l'aide du numéro de piste associé à chaque morceau.

Appuyez sur /ENTER pendant la lecture.

Vous passez ainsi en mode de recherche et l'indicateur « Q » s'allume.

Tournez le bouton rotatif pour sélectionner la piste de votre choix, puis appuyez sur Q/ENTER.

La lecture de la piste sélectionnée commence.

Remarques

• Appuyez sur 5 en mode de recherche pour annuler. Le mode de recherche est également annulé si aucune opération n'est exécutée dans les 10 secondes.
• Lorsque la recherche à partir du CD-texte est effectuée pendant la lecture M.I.X., le mode de lecture M.I.X. est annulé.
• Si vous appuyez sur l'une des touches de pré-sélection (1 à 6) en mode de recherche, il est possible d'exécuter une recherche rapide en accédant directement à l'endroit voulu. Pour plus de détails, reportez-vous à la section « Fonction de recherche directe » à la page 13.

Recherche par nom de fichier/dossier (fichiers MP3/WMA/AAC)

Il est possible que les noms de dossier et de fichier soient recherchés et s'affichent pendant la lecture.

Mode de recherche par nom de dossier

1. Pendant la lecture d'un fichier MP3/WMA/AAC, appuyez sur Q/ENTER pour activer le mode de recherche. L'indicateur « Q » s'allume. 2. Tournez le bouton rotatif pour sélectionner le m , puis appuyez sur Q/ENTER. 3. Tournez le bouton rotatif pour sélectionner le dossier de votre choix. 4. Appuyez sur Q/ENTER pendant au moins 2 secondes pour lire le premier fichier du dossier sélectionné.

Remarques

• Maintenez la touche enfoncée pendant au moins 2 secondes en mode de recherche pour annuler. Le mode de recherche est également annulé si aucune opération n'est exécutée dans les 10 secondes.
• Pour rechercher des fichiers en , appuyez sur Q/ENTER. La recherche des fichiers contenus dans le dossier commence.
• Appuyez sur pour quitter le à l'étape 3 afin de sélectionner le mode de recherche par nom de fichier. Le dossier racine est représenté par « ROOT ».
• Lorsque la est effectuée pendant la lecture M.I.X., le mode de lecture M.I.X. est annulé.
• Si vous appuyez sur l'une des touches de présélection (1 à 6) en mode de recherche, il est possible d'exécuter une recherche rapide en accédant directement à l'endroit voulu. Pour plus de détails, reportez-vous à la section « Fonction de recherche directe » à la page 13.

Mode de recherche par nom de fichier

1. Pendant la lecture d'un fichier MP3/WMA/AAC, appuyez sur Q/ENTER pour activer le mode de recherche. L'indicateur « Q » s'allume. 2. Tournez le bouton rotatif pour sélectionner le m , puis appuyez sur ENTER. 3. Sélectionnez le fichier de votre choix en tournant le bouton rotatif. 4. Appuyez sur ENTER pour lire le fichier sélectionné.

Remarques

• Maintenez la touche enfoncée pendant au moins 2 secondes annuler. Le mode de recherche est également annulé si aucune opération n'est exécutée dans les 10 secondes.
• Appuyez sur la touche revenir au mode précédent.
• Lorsque la recherche par nom de fichier est effectuée pendant la lecture M.I.X., le mode de lecture M.I.X. est annulé.
• Si vous appuyez sur l'une des touches de présélection (1 à 6) en mode de recherche, il est possible d'exécuter une recherche rapide en accédant directement à l'endroit voulu. Pour plus de détails, reportez-vous à la section « Fonction de recherche directe » à la page 13.

Fonction de recherche directe

Vous pouvez utiliser la fonction de recherche directe de l'appareil pour rechercher plus efficacement un fichier, un dossier, etc. En mode de recherche de CD-texte, Dossier ou Fichier, vous pouvez retrouver facilement n'importe quel morceau.

En mode de recherche, appuyez sur l'une des touches de préréglage (1 à 6), correspondant chacune à un pourcentage différent, pour progresser rapidement dans le morceau.

Exemple de recherche d'un morceau :

Si le CD ou la clé USB contient 100 morceaux, ces derniers sont divisés en 6 groupes sous la forme de pourcentages (illustrés ci-dessous). Ces groupes correspondent aux touches de pré-réglage (1 à 6).

Supposons que le morceau recherché se situe plus ou moins au milieu (50%) de la bibliothèque : appuyez sur la touche 4 pour accéder au 50e morceau et tournez le bouton rotatif pour rechercher le morceau souhaité.

Example 2:

Supposons que le morceau recherché se situe plus ou moins à la fin (83%) de la bibliothèque : appuyez sur la touche 6 pour accéder au 83e morceau et tournez le bouton rotatif pour rechercher le morceau souhaité.

	Total : 100 morceaux (100%)
	0%	17%	33%	50%	67%	83%
Touches de prégé glage	1	2	3	4	5	6
Morceaux	1er mor- ceau	17èm e mor- ceau	33èm e mor- ceau	50èm e mor- ceau	67èm e mor- ceau	83èm e mor- ceau

Attention

À l'exception d'un usage personnel, la copie et le transfert de données audio (y compris de données MP3/WMA/AAC), notamment ou contre rémunération, sans l'autorisation du détenteur du copyright sont strictement interdits par le Copyright Act et par un traité international.

Que signifie MP3 ?

MP3, dont le nom officiel est « MPEG Audio Layer 3 », est une norme de compression prescrite par l'organisation internationale de normalisation (ISO) et MPEG, une institution conjointe de l'IEC. Les fichiers MP3 contiennent des données audio compressées. L'encodage MP3 peut compresser les données audio à des taux très élevés en réduisant les fichiers musicaux à dix pour cent de leur taille originale, tout en conservant une qualité proche de la qualité du CD. Le format MP3 parvient à de tels taux de compression en éliminant les sons inaudibles à l'oreille humaine ou masqués par d'autres sons.

Que signifie AAC ?

AAC est l'abréviation de « Advanced Audio Coding », un format de compression audio utilisé par MPEG-2 ou MPEG-4.

Que signifie WMA ?

Un fichier WMA, ou « Windows Media™ Audio », contient des données audio compressées. Les données audio WMA sont similaires aux données audio MP3.

Méthode de création de fichiers MP3/WMA/AAC

Les données audio sont compressées à l'aide des codecs MP3, WMA ou AAC. Pour plus de détails sur la , WMA ou AAC, reportez-vous au guide d'utilisation du logiciel.

Les fichiers MP3/WMA/AAC pouvant être lus par cet appareil portent les extensions de fichier suivantes.

MP3: «mp3 »

WMA : « wma » (les versions 7, 8 et 9 sont prises en charge)

AAC: «m4a »

Il existe de nombreuses versions différentes du format AAC. Confirmez que le logiciel que vous utilisez prend en charge les formats indiqués ci-dessus. Il est possible qu'un format ne soit pas pris en charge même si l'extension du fichier est correcte.

La lecture des fichiers AAC encodés par iTunes est prise en charge.

MP3

Taux d'échantillonnage : 48 kHz, 44,1 kHz, 32 kHz, 24 kHz, 22,05 kHz, 16 kHz, 12 kHz, 11,025 kHz, 8 kHz

Débit binaire : 8 - 320 kbps

Taux d'échantillonnage : 48 kHz, 44,1 kHz, 32 kHz

tillonnage :

Débit binaire : 32 - 192 kbps

Taux d'échantillonnage : 48 kHz, 44,1 kHz, 32 kHz, 24 kHz, 22,05 kHz, 16 kHz,

En fonction des taux d'échantillonnage, la lecture sur cet appareil peut être incorrecte.

Étiquettes ID3/WMA

Cet appareil prend en charge les étiquettes ID3 v1 et v2, ainsi que les étiquettes WMA.

Si un fichier MP3/WMA/AAC contient des données d'étiquette, cet appareil peut afficher le titre (titre de la piste), le nom de l'artiste et le nom de l'album à partir des données d'étiquette ID3/WMA.

Cet appareil peut uniquement afficher des caractères alphanumériques d'un octet (jusqu'à 30 pour les étiquettes ID3 et jusqu'à 15 pour les étiquettes WMA) et le trait de soulignement. Pour les caractères non pris en charge, l'indication « NO SUPPORT » s'affiche.

Si les informations contiennent des caractères autres que ceux pris en charge par un tag ID3, la lecture du fichier risque d'être impossible.

Les informations de tags peuvent ne pas s'afficher correctement en fonction du contenu.

Production de disques MP3/WMA/AAC

Les fichiers MP3/WMA/AAC sont préparés, puis écrits sur un CD-R ou un CD-RW à l'aide d'un logiciel d'écriture de CD-R. Un disque peut contenir jusqu'à 509 fichiers/dossiers (dossiers racines compris), tandis que le nombre maximal de dossiers est de 255.

Si un disque dépasse ces limites, il risque de ne pas pouvoir être lu.

Supports pris en charge

Les supports pouvant être lus par cet appareil sont les CD-ROM, les CD-R et les CD-RW.

Systèmes de fichiers correspondants

Cet appareil prend en charge les disques formatés via la norme ISO9660 Niveau 1 ou Niveau 2.

Pour la norme ISO9660, certaines restrictions doivent être respectées. Le nombre maximal de dossiers imbriqués est de 8 (répertoire racine compris). Le nombre de caractères d'un nom de dossier ou de fichier est limité.

Les caractères valides pour les noms de dossiers/fichiers sont les lettres A-Z (en majuscule), les nombres 0 à 9 et « _ » (trait de soulignement).

Cet appareil peut également lire des disques au format Joliet, Romeo, etc., ainsi que d'autres formats normalisés conformes à la norme ISO9660. Cependant, les noms de fichiers, de dossiers, etc., n'apparaissent parfois pas correctement.

Formats pris en charge

Cet appareil peut lire les CD-ROM XA, les Mixed Mode CD (mixtes), les Enhanced CD (améliorés) (CD-Extra) et les Multi-Session.

Cet appareil ne peut pas lire correctement les disques enregistrés en Track At Once (piste à piste) ou en écriture par paquets.

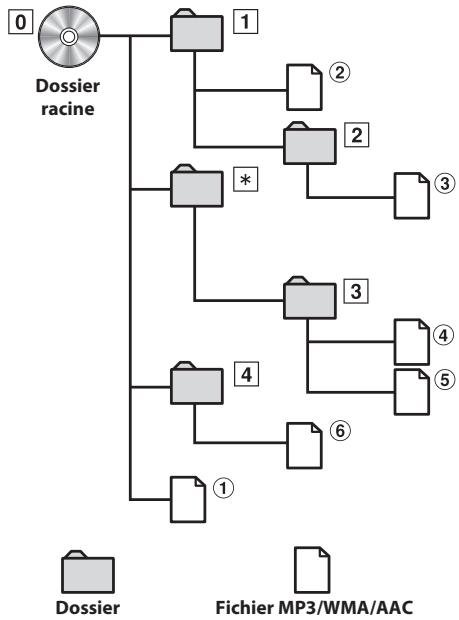

Ordre des fichiers

Les fichiers sont lus dans l'ordre où ils sont écrits sur le disque par le logiciel d'écriture. Il est donc possible que l'ordre de lecture ne corresponde pas à celui que vous souhaitez. Vérifiez l'ordre d'écriture dans la documentation du logiciel. L'ordre de lecture des dossiers et des fichiers est le suivant.

• Le numéro et le nom du dossier ne s'affichent pas si le dossier ne contient aucun fichier lisible.

Débit binaire

Il s'agit du taux de compression du son spécifique pour l'encodage. Plus il est élevé, plus la qualité sonore est bonne, mais plus la taille des fichiers est importante.

Taux d'échantillonnage

Cette valeur indique combien de fois par seconde les données sont échantillonnées (enregistrées). Par exemple, les CD musicaux utilisent un taux d'échantillonnage de 44,1 kHz ; le niveau de son est donc échantillonné (enregistré) 44 100 fois par seconde. Plus le taux d'échantillonnage est élevé, plus la qualité du son est bonne, mais plus le volume des données est important.

Encodage

Conversion des CD musicaux, des fichiers WAVE (AIFF) et d'autres fichiers audio au format de compression audio spécifique.

Les informations concernant les chansons, telles que les titres des pistes, noms d'artiste, noms d'album, etc., écrites sur les fichiers MP3/WMA/AAC.

Dossier racine

Le dossier racine (aussi appelé répertoire racine) se trouve au sommet du système de fichiers. C'est lui qui contient l'ensemble des dossiers et fichiers. Il est automatiquement créé chaque fois qu'un disque est gravé.

Appuyez plusieurs fois sur le AUDIO/SETUP pour sélectionner le mode désiré.

Chaque fois que vous appuyez sur cette touche, le mode change de la façon suivante :

SUBWOOFER ^1 → BASS LEVEL ^2 → MID LEVEL ^2 → TRE LEVEL ^2 → BALANCE → FADER → LOUDNESS ^*,2/3 → DEFEAT → VOLUME → SUBWOOFER

1. Lorsque le mode caisson de graves est réglé sur OFF, il est impossible de régler son niveau. 2. Disponible uniquement si DEFEAT est réglé sur OFF. *3. Pour plus de détails sur la correction physiologique, reportez-vous à la section « Activation/annulation de la correction physiologique » à la page 16.

Subwoofer	+0 ~ +15
Niveau des graves	-7 ~ +7
Niveau des médiums	-7 ~ +7
Niveau des aigus	-7 ~ +7
Balance	L15 ~ R15
Équilibreur	R15 ~ F15
Correction physiologique	ON/OFF
Fonction Defeat	ON/OFF
Volume	0 ~ 35

Remarque

• Si vous n'exécutez aucune opération dans les 5 secondes, le mode normal est automatiquement rétabli.

Tournez le bouton rotatif jusqu'à ce que le son désiré soit obtenu dans chaque mode.

Lorsque vous sélectionnez DEFEAT ON, les valeurs par défaut des réglages de BASS, MID, TREBLE et LOUDNESS effectués précédemment sont rétablies.

Réglage du son

Vous pouvez facilement personnaliser l'appareil en fonction de vos préférences et de son utilisation. Vous pouvez modifier le réglage audio dans le menu AUDIO SETUP.

Suivez les étapes 1 à 5 pour sélectionner l'un des modes de réglage à modifier. Reportez-vous à la section correspondante pour plus d'informations sur l'option sélectionnée.

1. Maintenez la touche AUDIO/SETUP enfoncée pendant au moins 2 secondes pour activer le mode SETUP. 2. Tournez le bouton rotatif pour sélectionner AUDIO, puis appuyez sur /ENTER.

AUDIO ↔ GENERAL ↔ DISPLAY ↔ TUNER ↔ iPod*1

*1 CDE-171R / CDE-171RR / CDE-171RM uniquement.

3. Tournez le bouton rotatif pour sélectionner le menu de réglage du son de votre choix, puis appuyez sur ENTER.

FACTORY EQ 2/3 ↔ LOUDNESS 2 ↔ 3BAND EQ *2/4 ↔ VOL LV ADJ

HPF 2 ↔ SUBWOOFER ↔ SUBW LPF 2/5 ↔

SUBW PHASE 2/5/6 SUBW SYS 5 POWER IC

(par exemple, sélectionnez SUBWOOFER)

2 Il est impossible d'effectuer ce réglage lorsque DEFEAT est défini sur ON. 3 Toute modification du réglage FACTORY EQ ou 3BAND EQ a une incidence sur les autres réglages. 4 À l'étape 3, vous avez le choix entre trois options de réglage du son (Bass, Mid et Treble) en mode 3BAND EQ. sélectionner l'option de votre choix, puis appuyez sur /ENTER pour passer à l'étape 4. 5 Ces fonctions sont inopérantes lorsque le paramètre SUBWOOFER est réglé sur OFF. 6 Cette fonction est inopérante lorsque la fonction SUBW LPF est réglée sur OFF.

Tournez le bouton rotatif pour modifier le réglage, puis appuyez sur ENTER.

(p. ex., sélectionnez SUBW ON ou SUBW OFF)

Remarques

• Appuyez sur la touche pour revenir au mode ou au menu son précédent.
• Maintenez la touche enfoncée pendant au moins 2 secondes pour revenir au mode normal.
• Si aucune opération n'est effectuée pendant 60 secondes, le mode du menu son est annulé.

Préréglages de l'égaliseur (F-EQ)

10 réglages standard d'égaliseur sont prédéfinis en usine pour une variété de supports musicaux.

Valeurs du réglage :

USER / FLAT (Réglage initial) / POPS / ROCK / NEWS / JAZZ / ELEC DANCE / HIP HOP / EASY LISTENING / COUNTRY / CLASSICAL

Activation/annulation de la correction physiologique

L accentue spécialement les signaux les plus bas et les plus élevés à faible niveau d'écoute. Elle corrige ainsi la perte de sensibilité de l'oreille aux sons graves et aigus.

Désignation du réglage : LOUDNESS

Valeurs du réglage :

OFF (Réglage initial) / ON

Réglage de la courbe de l'égaliseur paramétrique (3BAND EQ)

Vous pouvez modifier les réglages de l'égaliseur afin de créer une courbe de réponse adaptée à vos goûts. Vous pouvez régler les graves, les médiums et les aigus dans ce mode.

Désignation du réglage : 3BAND EQ Autres réglages : BASS / MID / TREBLE

Réglage de la commande des graves

1. Après avoir sélectionné BASS en mode de réglage 3BAND EQ, tournez le bouton rotatif pour sélectionner l'option de réglage des graves de votre choix, puis appuyez sur ENTER. WIDTH (Q) CENTER FRQ LEVEL 2. Tournez le bouton rotatif pour sélectionner la valeur de réglage de votre choix, puis appuyez sur ENTER. 3. Appuyez sur pour revenir à l'étape précédente.

Réglage de (WIDTH (Q))

Tournez le bouton rotatif pour sélectionner de votre choix.

WIDE 0,50 ↔ MEDIUM 1,00 ↔ MEDIUM 1,50 ↔ NARROW 2,00. Modifie accentuée en large ou étroite. Un réglage large accentue une large plage de fréquences au-dessus et en dessous . Un réglage étroit, par contre, n'accentue que les fréquences proches .

Réglage des graves (CENTER FRQ)

Tournez le bouton rotatif pour sélectionner de votre choix.

60 (Hz) ↔ 80 (Hz) ↔ 100 (Hz) ↔ 120 (Hz)

Accentue les gammes de fréquence des graves affichées.

Réglage du niveau des graves

Tournez le bouton rotatif pour sélectionner le niveau de graves souhaité (-7 à +7).

Vous pouvez accentuer ou affaiblir le niveau des graves.

• Vous pouvez également effectuer ce réglage en appuyant sur la touche AUDIO. Reportez-vous à la section « Réglage du niveau du caisson de graves, du niveau des graves, du niveau des médiums, du niveau des aigus, de la balance (gauche et droite), de l'équilibreur (avant/arrière), de la correction physiologique et de la fonction Defeat » à la page 15.

Réglage de la commande des mediums

Après avoir sélectionné MID en mode de réglage 3BAND EQ, tournez le bouton rotatif pour sélectionner l'option de réglage des mediums de votre choix, puis appuyez sur ENTER.

WIDTH (Q) ↔ CENTER FREQ ↔ LEVEL

2 Tournez le bouton rotatif pour sélectionner la valeur de réglage de votre choix, puis appuyez sur ENTER.

Appuyez sur pour revenir à l'étape précédente.

Réglage de (WIDTH)

Tournez le bouton rotatif pour sélectionner de votre choix.

WIDE 0,75 ↔ MEDIUM 1,00 ↔ MEDIUM 1,25 ↔ NARROW 1,50

Réglage de (CENTER FRQ)

Tournez le bouton rotatif pour sélectionner diums de votre choix.

500 (Hz) ↔ 1,0 k (Hz) ↔ 1,5 k (Hz) ↔ 2,5 k (Hz)

Réglage du niveau des mediums

Tournez le bouton rotatif pour sélectionner le niveau des mediums souhaité (-7 ~ +7).

Vous pouvez accentuer ou réduire le niveau des médiums.

• Vous pouvez également effectuer ce réglage en appuyant sur la touche AUDIO. Reportez-vous à la section « Réglage du niveau du caisson de graves, du niveau des graves, du niveau des médiums, du niveau des aigus, de la balance (gauche et droite), de l'équilibreur (avant/arrière), de la correction physiologique et de la fonction Defeat » à la page 15.

Réglage de la commande des aigus

WIDTH (Q) ↔ CENTER FREQ ↔ LEVEL

Après avoir sélectionné TREBLE en mode de réglage 3BAND EQ, tournez le bouton rotatif pour sélectionner l'option de réglage des aigus de votre choix, puis appuyez sur Q/ENTER. Tournez le bouton rotatif pour sélectionner la valeur de réglage de votre choix, puis appuyez sur Q/ENTER. Appuyez sur ⇒ pour revenir à l'étape précédente.

Réglage de (WIDTH (Q))

Tournez le bouton rotatif pour sélectionner de votre choix.

WIDE 0,75 ↔ NARROW 1,25

Réglage de (CENTER FRQ)

Tournez le bouton rotatif pour sélectionner de votre choix.

7,5 kHz ↔ 10,0 kHz ↔ 12,5 kHz ↔ 15,0 kHz

Réglage du niveau des aigus

Tournez le bouton rotatif pour sélectionner le niveau des aigus souhaité (-7 à +7).

Vous pouvez accentuer ou réduire le niveau des aigus.

• Vous pouvez également effectuer ce réglage en appuyant sur la touche AUDIO. Reportez-vous à la section « Réglage du niveau du caisson de graves, du niveau des graves, du niveau des médiums, du niveau des aigus, de la balance (gauche et droite), de l'équilibreur (avant/arrière), de la correction physiologique et de la fonction Defeat » à la page 15.

Réglage du niveau de volume de la source

Le niveau de sortie de chaque source peut être réglé individuellement. Par exemple, si le niveau du TUNER semble inférieur à celui du CD, sa sortie peut être réglée sans que cela affecte les autres sources.

Désignation du réglage : VOL LV ADJ Autres réglages : TUNER / DISC / USB / iPod* / AUX

Valeurs du réglage :

-14 dB à +14 dB

• CDE-171R / CDE-171RR / CDE-171RM

Réglage du filtre passe-haut

Le filtre passe-haut de cet appareil peut être réglé selon vos préférences.

Désignation du réglage : HPF

Valeurs du réglage :

OFF (Réglage initial) / 60 Hz / 80 Hz / 120 Hz / 160 Hz

Toutes les fréquences situées au-dessus de la fréquence de coupure choisie sont reproduites.

Activation/désactivation du caisson de graves

Lorsque vous activez le caisson de graves, vous pouvez régler son niveau de sortie (reportez-vous à la section « Réglage du niveau du caisson de graves, du niveau des graves, du niveau des mediums, du niveau des aigus, de la balance (gauche et droite), de l'équilibreur (avant/arrière), de la correction physiologique et de la fonction Defeat » à la page 15).

Désignation du réglage : SUBWOOFER

Valeurs du réglage :

OFF / ON (Réglage initial)

OFF:

Aucun signal ne parvient des connecteurs RCA du caisson de graves (reportez-vous à la section « Raccordements » à la page 32).

ON:

Le signal parvient des connecteurs RCA du caisson de graves (reportez-vous à la section « Raccordements » à la page 32).

Réglage du contrôle passage-bas

Le filtre passe-bas de cet appareil peut être réglé selon vos préférences.

Désignation du réglage : SUBW LPF

Valeurs du réglage :

OFF (Réglage initial) / 60 Hz / 80 Hz / 120 Hz / 160 Hz

Toutes les fréquences situées en dessous de la fréquence de coupure choisie sont reproduites.

Réglage de la phase du caisson de graves

La phase de sortie du caisson de graves bascule entre SUBWOOFER NORMAL (0°) et SUBWOOFER REVERSE (180°). Pour régler le niveau, tournez le bouton rotatif.

Désignation du réglage : SUBW PHASE

Valeurs du réglage :

NORMAL (Réglage initial) / REVERSE

Réglage du système du caisson de graves

Lorsque le caisson de graves est activé, sélectionnez SYS 1 ou SYS 2 pour obtenir l'effet souhaité.

Désignation du réglage : SUBW SYS

Valeurs du réglage :

Le niveau du subwoofer varie en fonction du réglage du volume principal.

SUBW SYS 2:

Le niveau du subwoofer est différent du réglage du volume principal. Par exemple, le subwoofer demeure audible même lorsque le volume est réglé à un niveau bas.

Raccordement à un amplificateur externe (POWER IC)

Lorsqu' est raccordé, la qualité sonore peut être améliorée en coupant l'alimentation de l'amplificateur intégré.

Valeurs du réglage :

OFF / ON (Réglage initial)

OFF:

Utilisez ce mode lorsque la sortie ligne de cet appareil est utilisée pour piloter un amplificateur externe. Lorsque ce mode est activé, l'amplificateur interne de l'appareil principal est désactivé (OFF) et ne peut plus piloter les enceintes.

ON:

Les enceintes sont pilotées par l'amplificateur intégré.

OFF:

ON:

Remarque

• Le système n'émet aucun son lorsque l'alimentation est réglée sur OFF.

Affichage du texte

Les informations de texte, telles que le nom du disque et le titre de la piste, s'affichent lors de la lecture d'un disque compatible avec la fonction de CD-texte. Il est également possible d'afficher le nom du dossier, le nom du fichier, l'étiquette, etc., lors de la lecture de fichiers MP3/WMA/AAC.

Appuyez sur View.

L'affichage change chaque fois que vous appuyez sur cette touche.

Remarque

Lorsque TEXTSCROLL est réglé sur SCR MANUAL, maintenez la touche VIEW enfoncée pendant au moins 2 secondes pour faire défiler le texte actuel une seule fois (sauf mode Radio).

L'affichage en mode radio :

S'il existe un n (PS)

PS (N ) → TEXTE RADIO → PTY →

PS (Nom du service de programme)

S'il n'existe pas de n (PS)

FRÉQUENCY → TEXT RADIO → PTY → FRÉQUENCY

L'affichage en mode CD

N° DE LA PISTE/TEMPS ÉCOULÉ → TEXTE (NOM DU DISQUE) → TEXTE (NOM DE LA PISTE) → N° DE LA PISTE/TEMPS ÉCOULÉ

L'affichage en mode MP3/WMA/AAC

N° DU FICHIER/TEMPS ÉCOULÉ → N° DU DOSSIER/N° DU FICHIER

→ NOM DU DOSSIER → NOM DU FICHIER → NOM DE L'ARTISTE * 2

NOM DE L'ALBUM 2 → NOM DU MORCEAU 2 → N° DU

FICHIER / TEMPS ÉCOULÉ

L'affichage en mode iPod (CDE-171R/CDE-171RR/CDE-171RM uniquement) :

N° DE LA PISTE/TEMPS ÉCOULÉ → NOM DE L'ARTISTE → NOM DE L'ALBUM → TITRE DE LA CHANSON → N° DE LA PISTE/TEMPS ÉCOULÉ

1. S'affiche lors de la lecture d'un disque avec CD-texte. 2. Tag ID3.

Si un fichier MP3/WMA/AAC contient des informations de tag ID3, les informations de tag ID3 s'affichent (p. ex., titre du morceau, nom de l'artiste et titre de l'album). Toutes les autres informations de tag sont ignorées.

Lors de l'affichage de texte, les indicateurs suivants s'allument en fonction du mode sélectionné.

Indica- teur/ Mode	Mode CD	Mode MP3/ WMA/AAC	Mode iPod/ iPhone*4
	—	Affichage du nom de dosquier*2	—
	—	Affichage du nom de l'artiste*1	Affichage du nom de l'artiste*1
	Affichage du texte (nom du disque*3)	Affichage du nom de l'album*1	Affichage du nom de l'album*1
	Affichage du texte (nom de la piste*3)	Affichage du nom du morceau*1/ nom du fjichier	Affichage du nom du morceau*1

1. Informations sur le tag : S'il n'existe aucune information sur le tag, « ARTIST » / « ALBUM » / « SONG » s'affiche. 2. Le dossier racine est représenté par « ROOT ». 3. En cas d'absence de texte (titre du disque ou de la piste), « DISC TEXT » / « TRACK TEXT » s'affiche. 4. Unicité des modèles CDE-171R / CDE-171RR / CDE-171RM.

Les CD compatibles texte contiennent des informations sous forme de texte telles que le nom de disque et le nom de piste. De telles informations sont appelées « texte ».

Remarques

• Certains caractères peuvent ne pas être affichés correctement avec cet appareil, suivant le type de caractère.
• L'indication « NO SUPPORT » s'affiche si les informations textuelles ne sont pas prises en charge par l'appareil.
• Les informations de texte ou de tags peuvent ne pas s'afficher correctement en fonction du contenu.

Utilisation de la borne d'entrée AUX avant

Pour connecter un lecteur portable ou d'autres appareils, il vous suffit de le raccorder à la borne d'entrée du panneau avant. Vous devez vous procurer un câble adaptateur en option (connecteur RCA standard à miniprise phono 3,50 mm, ou phono 3,50 mm à miniprise phono 3,50 mm).

Appuyez sur SOURCE, puis sélectionnez le mode AUXILIARY pour utiliser le lecteur portable.

Lecteur portable, etc. Câble adaptateur en option (connecteur à broche RCA [rouge, blanc] vers miniprises 3,5 mm) ou (miniprises 3,5 mm).

Remarques

• Cette fonction est disponible uniquement lorsque la fonction AUX SETUP est activée (ON). Pour plus de détails, reportez-vous à la section « Réglage du mode AUX SETUP » à la page 21.
• Si vous raccordez un périphérique USB directement à la borne USB, il est possible que sa taille ou sa forme vous gêne pendant la conduite. Évitez tout raccordement simultané à la borne d'entrée AUX et à la borne d'entrée USB.

Réglage de votre source favorite sur la touche FAV (FAV SETUP)

Vous pouvez régler en procédant comme suit. Une fois ce réglage effectué, vous pouvez accéder à votre source favorite directement en appuyant sur la touche FAV.

Sélection de votre source favorite

1. Maintenez la touche FAV enfoncée pendant au moins 2 secondes pour activer le mode de réglage FAV. 2. Tournez le bouton rotatif pour sélectionner votre source favorite, puis appuyez sur Q/ENTER.

Votre source favorite est sélectionnée.

$$ \begin{array}{l} \text {U S B} \leftrightarrow \text {F M 1} \leftrightarrow \text {F M 2} \leftrightarrow \text {F M 3} \leftrightarrow \text {L W} \leftrightarrow \text {M W} \leftrightarrow \text {A U X} \leftrightarrow \text {D I S C} \leftrightarrow \ \text {F A V O F F} \end{array} $$

Remarques

• Vous pouvez également sélectionner votre source favorite dans le mode SETUP. Reportez-vous à la section « Réglage de votre source favorite sur la touche FAV (FAV SETUP) » à la page 21.
• Si vous ne souhaitez pas utiliser cette fonction, sélectionnez « FAV OFF ».
• Si vous n'exécutez aucune opération dans les 10 secondes, le mode normal est automatiquement rétabli.
• Appuyez sur ▲ pour revenir au mode normal.

Rappel de votre source favorite

Une fois la source réglée sur la touche FAV, appuyez sur FAV pour rappeler la source directement.

Remarque

• Selon le réglage défini, il est possible qu'une source ne soit pas disponible même si vous l'avez réglée sur FAV. Par exemple, si vous définissez AUX comme source favorite et sélectionnez OFF à la section « Réglage du mode AUX SETUP » (reportez-vous à la section « Réglage du mode AUX SETUP » à la page 21), la source AUX n'est pas rappelée lorsque vous appuyez sur FAV.

Réglage via le menu Option

Vous pouvez rapidement définir les options de réglage correspondant à la SOURCE actuelle à l'aide du menu Option.

Maintenez enfoncée la touche ENTER/OPTION pendant au moins 2 secondes pour activer le menu Option correspondant à la source actuelle.

Remarque

• Le menu d'options varie en fonction de la source.

2 Tournez le bouton rotatif pour sélectionner l'option de réglage de votre choix, puis appuyez sur Q/ENTER. 3 Tournez le bouton rotatif pour modifier le réglage, puis appuyez sur Q/ENTER.

Une fois le réglage effectué, l'écran de la source actuelle est automatiquement rétabli.

Désignation du réglage :

Mode TUNER :

TUNER SET 1 ↔ VOL ADJ 2 ↔ DIMMER 3

Mode DISC:

$$ C D S E T ^ { 4} \leftrightarrow V O L L V A D J ^ { 2} \leftrightarrow D I M M E R ^ {* 3} $$

Mode USB:

$$ V O L \text {L V} A D J ^ { 2} \leftrightarrow \text {D i M M E R} ^ { 3} $$

Mode iPod (CDE-171R/CDE-171RR/CDE-171RM) :

$$ A P P D I R E C T ^ { 5} \leftrightarrow \mathrm {i P o d S E T} ^ { 6} \leftrightarrow \mathrm {V O L L V A D J} ^ { 2} \leftrightarrow \mathrm {D I M M E R} ^ { 3} $$

Mode AUX:

AUX SET 7 ↔ VOL LV ADJ 2 ↔ DIMMER *3

1 Les options de réglage sont identiques à celles du réglage TUNER en mode SETUP. Pour plus de détails, reportez-vous à la section « Menu SETUP » à la page 20. 2 Vous pouvez augmenter ou réduire le niveau de volume de la source actuelle pour créer la tonalité de votre choix. Les valeurs de réglage en mode Option et en mode SETUP sont liées. Reportez-vous à la section « Réglage du niveau de volume de la source » à la page 17. 3 Reportez-vous à la section « Commande d'extinction progressive » à la page 21. 4 Vous pouvez sélectionner PLAY MODE dans ce mode. Pour plus de détails, reportez-vous à la section « Lecture de données MP3/WMA/AAC (PLAY MODE) » à la page 21. 5 Reportez-vous à la section « Réglage de la commande de l'iPod » à la page 24. 6 Les options de réglage sont identiques à celles de l'iPod en mode SETUP. Pour plus de détails, reportez-vous à la section « Réglage iPod/iPhone » à la page 22. *7 Vous pouvez sélectionner AUX NAME dans ce mode. Pour plus de détails, reportez-vous à la section « Réglage du mode AUX NAME » à la page 21.

Réglage

Vous pouvez facilement personnaliser l'appareil en fonction de vos préférences et de son utilisation. Vous pouvez modifier les réglages GENERAL, DISPLAY, etc., dans le menu SETUP.

Suivez les étapes 1 à 5 pour sélectionner l'un des modes SETUP à modifier. Reportez-vous à la section correspondante pour plus d'informations sur l'option SETUP sélectionnée.

1. Maintenez la touche AUDIO/SETUP enfoncée pendant au moins 2 secondes pour activer le mode SETUP. 2. Tournez le bouton rotatif pour sélectionner l'option de votre choix, puis appuyez sur ENTER.

(par exemple, sélectionnez GENERAL)

$$ A U D I O ^ { 1} \leftrightarrow G E N e R A L \leftrightarrow D I S P L A Y \leftrightarrow T U N E R \leftrightarrow i P o d ^ { 2} $$

GENERAL:

$$ \begin{array}{l} \text {F A V S E T U P} \leftrightarrow \text {M E N U L A N G} \leftrightarrow \text {A U X S E T U P} \leftrightarrow \text {A U X N A M E} ^ {* 3} \leftrightarrow \ \text {P L A Y M O D E} \leftrightarrow \text {D E M O} \end{array} $$

DISPLAY:

1 Reportez-vous à la section « Réglage du son » à la page 15. 2 CDE-171R/CDE-171RR/CDE-171RM uniquement. 3 S'affiche uniquement lorsque AUX SETUP est défini sur ON. 4 Reportez-vous à la section « Activation ou désactivation des fréquences alternatives (AF) ON/OFF » à la page 10. 5 Reportez-vous à la section « Réception des stations RDS régionales (locales) » à la page 11. 6 Reportez-vous à la section « Réglage du PI SEEK » à la page 11.

Tournez le bouton rotatif pour sélectionner une option de réglage, puis appuyez sur Q/ENTER.

(par ex., sélectionnez AUX SETUP)

4 Tournez le bouton rotatif pour modifier le réglage, puis appuyez sur ENTER (par exemple, sélectionnez AUX ON ou AUX OFF). 5 Maintenez la touche AUDIO/SETUP enfoncée pendant au moins 2 secondes pour revenir au mode normal.

Remarques

• Appuyez sur la touche pour revenir au mode précédent.
• Maintenez la touche enfoncée pendant au moins 2 secondes pour revenir au mode normal.
• Si vous n'exécutez aucune opération dans les 60 secondes, le mode normal est automatiquement rétabli.

Réglages généraux

Sélectionnez GENERAL dans le menu de réglage principal à l'étape 2.

Réglage de votre source favorite sur la touche FAV (FAV SETUP)

Vous pouvez sélectionner une source comme source favorite. Une fois ce réglage effectué, vous pouvez accéder à votre source favorite directement en appuyant sur la touche FAV.

Valeurs du réglage :

USB / FM1 / FM2 / FM3 / LW / MW / AUX / DISC / FAV / OFF (Réglage initial)

Remarques

• Selon le réglage, il est possible que certaines options ne soient pas disponibles.
• Si vous ne souhaitez pas utiliser cette fonction, sélectionnez « FAV OFF ».
• Il est également possible d'activer ce réglage en maintenant enfoncée la touche FAV pendant au moins 2 secondes. Pour plus de détails, reportez-vous à la section « Réglage de votre source favorite sur la touche FAV (FAV SETUP) » à la page 19.

Réglage de la langue du menu

Réglez la langue d'affichage. Vous avez le choix entre six langues.

Valeurs du réglage :

ENGLISH (Réglage initial) / RUSSIAN / GERMAN / FRANÇAIS / ESPAGNOL / ITALIEN / NÉERLANDAIS

Réglage du mode AUX SETUP

Vous pouvez recevoir le son d'un périphérique externe (lecteur audio portable, par exemple) sur le connecteur AUX de cet appareil.

Valeurs du réglage :

AUX OFF / AUX ON (Réglage initial)

Il est impossible de sélectionner la source AUX si ce mode est désactivé (OFF).

Réglez sur ON lorsqu'un dispositif portable est raccordé. Si vous appuyez sur SOURCE et sélectionnez AUX, le son du périphérique portable est reproduit sur cet appareil.

Réglage du mode auxiliaire

Vous pouvez changer l'affichage du AUX NAME en mode SETUP.

Valeurs du réglage :

AUXILIARY (Réglage initial) / TV / DVD / PORTABLE / GAME

Remarque

• Sur l'affichage, PORTABLE est abrégé en PMD.

Lecture de données MP3/WMA/AAC (mode lecture)

Cet appareil peut lire des CD contenant des données de CD et de MP3/WMA/AAC (créés au format Enhanced CD (CD Extra)). Toutefois, dans certains cas, la lecture des CD améliorés peut s'avérer difficile. Dans ce cas, vous pouvez décider de lire uniquement la session de données du CD. Lorsqu'un disque contient à la fois des données de CD et de MP3/WMA/AAC, la lecture commence à partir de l'endroit où débutent les données de CD du disque.

Valeurs du réglage :

CD-DA / CD-DA/MP3 (Réglage initial)

CD-DA:

Seules les données de la session 1 du CD peuvent être lues.

CDDA/MP3:

Vous pouvez lire des données de CD, des fichiers MP3/WMA/AAC en mode mixte et des disques multisessions.

Remarque

• Effectuez ce réglage avant d'insérer un disque. Si un disque est inséré, retirez-le.

Démonstration

Cet appareil possède une fonction de démonstration de l'affichage.

Valeurs du réglage :

DEMO OFF (Réglage initial) / DEMO ON

Remarque

• Pour quitter le mode de démonstration, choisissez DEMO OFF.

Réglage de l'affichage

Sélectionnez DISPLAY dans le menu de réglage principal à l'étape 2.

Réglez la commande d'extinction progressive sur Auto pour diminuer la luminosité de l'appareil lorsque les phares du véhicule sont allumés (ON). Ce mode est utile lorsque le rétroéclairage de l'appareil est trop lumineux de nuit.

Valeurs du réglage :

DIM MANUAL / DIM AUTO (Réglage initial)

Réglage du défilament (TEXTSCROLL)

Ce lecteur CD peut faire défiler les noms de disque et de piste enregistrés sur des disques CD-TEXT, ainsi que les informations de texte des fichiers MP3/WMA/AAC, les noms de dossier et les tags.

Valeurs du réglage :

SCR MANUAL (Réglage initial) / SCR AUTO

L'affichage défile uniquement au moment où vous chargez un disque, changez de piste, etc.

SCR AUTO :

Les informations de texte actuelles du CD, dossier, tag, etc., défilent automatiquement.

Remarque

L'appareil fait défiler les noms de CD de texte, les noms des dossiers, les noms des fichiers ou les tags.

Réglage iPod/iPhone

Sélectionnez « iPod » dans le menu de réglage principal à l'étape 2.

Réglage du mode de recherche de l'iPod/iPhone

Cet appareil dispose de neuf modes de recherche différents pour effectuer des recherches sur un iPod/iPhone.

Désignation du réglage : iPod LIST Autres réglages : PLAYLISTS / ARTISTS / ALBUMS / AUDIOBOOKS / PODCASTS / GENRES / COMPOSERS / SONGS / GENIUS MIX

Valeurs du réglage :

OFF/ON

Remarques

• Le mode de recherche par Listes de lecture/Artistes/Albums/Podcasts/Genres/Morceaux/Mix Genius est initialement activé. Le mode de recherche par Livres audio/Compositeurs est initialement désactivé.
• Pour plus de détails sur le mode de recherche, reportez-vous à la section « Recherche d'un morceau souhaité » à la page 24.

Remarque

• Vous pouvez raccorder un téléphone Nokia (Symbian™) via le port USB en vue de lire les fichiers audio qu'il contient.

Lecture de fichiers MP3/WMA/AAC de la clé USB (en option)

Si vous raccordez une clé USB contenant des fichiers MP3/WMA/AAC, vous pouvez rechercher ces fichiers et les lire.

1. Appuyez sur SOURCE pour passer au mode USB AUDIO. 2. Pour interrompre la lecture, appuyez sur II. Appuyez à nouveau sur II pour reprendre la lecture.

Remarques

• Le dossier racine est représenté par « ROOT » en mode de recherche par nom de dossier.
• La lecture des fichiers de la clé USB est effectuée à l'aide des mêmes commandes et modes que la lecture de CD contenant des fichiers MP3/WMA/AAC. Pour plus de détails, reportez-vous à la section « CD/MP3/WMA/AAC » à la page 12.
• Avant de déconnecter la clé USB, veillez à changer de source ou à activer le mode pause.
• Pendant la lecture d'un fichier VBR (débit binaire variable), le temps écoulé risque de ne pas s'afficher correctement.

Pour connecter la clé USB

1. Ouvrez le volet du port USB.

Connectez la clé USB directement au port USB ou via le câble USB.

Pour retirer la clé USB

1. Tirez délicatement sur la clé USB pour la retirer du câble USB ou du port USB. 2. Fermez le volet du port USB.

Remarques

• Passez à une source autre que le mode clé USB, puis retirez la clé USB. Si la clé USB est débranchée en mode clé USB, les données risquent d'être endommagées.
• Lors du retrait de la clé USB, maintenez-la bien droite.
• Si aucun son n'est produit ou si la clé USB n'est pas reconnue alors qu'elle est connectée, débranchez une fois la clé USB, puis rebranchez-la.
• Acheminez le câble USB à l'écart des autres câbles, etc.
• Après avoir retiré la clé USB, fermez le volet du port USB afin d'éviter que de la poussière ou des objets ne pénètrent à l'intérieur, et éviter ainsi tout dysfonctionnement.

Lecture de fichiers MP3/WMA/AAC

Les fichiers MP3/WMA/AAC sont préparés, puis enregistrés sur une clé USB. Cet appareil peut reconnaître au maximum 100 dossiers et 100 fichiers par dossier enregistrés sur une clé USB. La lecture risque d'être impossible si une clé USB dépasse les limitations décrites ci-dessus.

La lecture d'un fichier ne doit pas dépasser 1 heure.

Supports pris en charge

Seuls les fichiers MP3, WMA et AAC sont pris en charge. Les autres types de médias sont ignorés.

Systèmes de fichiers correspondants

Cet appareil prend en charge la table d'allocation de fichiers FAT 12/16/32 pour les clés USB.

Connexion d'un iPod/iPhone

Vous pouvez raccorder un iPod/iPhone à cet appareil à l'aide du câble d'interface pour iPod (fourni avec l'iPod). Lorsque vous connectez un iPod/iPhone à cet appareil, vous pouvez commander l'iPod/iPhone à l'aide de ses propres commandes ou à l'aide des commandes de l'appareil principal. Pour plus de détails, reportez-vous à la section « Réglage de la commande de l'iPod » à la page 24.

Ces instructions concernent la commande de l'iPod/iPhone à partir de cet appareil principal (HU) uniquement. Assurez-vous que la commande de l'iPod est réglée sur HU MODE (HEAD UNIT).

Reportez-vous à la section « Réglage de la commande de l'iPod » à la page 24. Reportez-vous au manuel de l'iPod/iPhone pour toute question relative à l'utilisation de l'iPod/iPhone.

Remarque

• La connexion Internet et les fonctions du téléphone de l'iPod touch ou de l'iPhone, etc., peuvent aussi être utilisées lorsqu'ils sont raccordés à cet appareil. Néanmoins, utiliser ces fonctions arrête ou interrompt la lecture des morceaux en cours. Évitez donc d'utiliser ces fonctions afin d'éviter un dysfonctionnement.

À propos des modèles d'iPod/iPhone compatibles avec cet appareil

• Dispositifs portant la marque "Made for iPod". Le fonctionnement correct des versions antérieures n'est pas garanti.

iPod touch (4e génération) : Ver. 5.1.1

iPod nano (6e génération) : Ver. 1.2

iPod touch (3e génération) : Ver. 5.1.1

iPod nano (5ᵉ génération) : Ver. 1.0.2

iPod classic (160 Go) (fin 2009) : Ver. 2.0.4

iPod touch (2e génération) : Ver. 4.2.1

iPod nano (4ᵉ génération) : Ver. 1.0.4

iPod classic (120 Go) : Ver. 2.0.1

iPod touch (1ère génération) : Ver. 3.1.3

iPod nano (3ᵉ génération) : Ver. 1.1.3

iPod classic (80 Go, 160 Go) : Ver. 1.1.2

• Dispositifs portant la marque Made for iPhone. Le fonctionnement correct des versions antérieures n'est pas garanti.

iPhone 4S : Ver. 5.1.1

iPhone 4: Ver.5.1.1

iPhone 3GS: Ver.5.1.1

iPhone 3G : Ver. 4.2.1

iPhone : Ver. 3.1.3

• Pour identifier correctement votre modèle d'iPod, consultez le document d'Apple intitulé « Identifying iPod models » à l'adresse suivante : http://support.apple.com/kb/HT1353
• Cet appareil ne prend pas en charge la lecture vidéo à partir de l'iPod/iPhone, même lorsque vous utilisez un câble compatible vidéo.

Réglage de la commande de l'iPod

Lorsque vous raccordez un iPod ou un iPhone, vous pouvez le commander à l'aide de ses propres commandes ou des commandes de l'appareil principal.

Maintenez la touche /ENTER/OPTION enfoncée pendant au moins 2 secondes en mode iPod.

Le menu d'options du mode iPod s'ouvre.

Tournez le bouton rotatif pour sélectionner APP DIRECT, puis appuyez sur ENTER.

Le mode de commande de l'iPod commute entre les modes iPod MODE et HU MODE.

Vous commandez l'iPhone à l'aide des commandes de l'appareil.

iPod Mode

Vous commandez l'iPod/iPhone à l'aide de ses propres commandes. Lorsque la source iPod est sélectionnée, il peut être impossible de commander certaines fonctions via l'appareil principal.

Remarques

• En mode HU MODE, vous pouvez basculer directement sur le mode iPod MODE en appuyant sur BAND.
• L'indicateur « APP » s'allume lors de l'activation du mode iPod.
• Une fois le mode de commande modifié, la lecture est interrompue sur l'iPod/iPhone. Appuyez sur ▷/|| pour continuer.
• Selon l'iPod utilisé, il est possible que la commande de l'iPod ne soit pas disponible. Il est également possible que vous deviez utiliser l'appareil principal même si le mode iPod est sélectionné.

Appuyez sur ← ou → pour sélectionner le morceau souhaité.

Maintenez enfoncée la touche I ← ou >I pour effectuer une recherche rapide vers l'avant ou vers l'arrière au sein de la piste actuelle.

Appuyez à nouveau sur ▷/II pour reprendre la lecture.

Remarques

• La lecture d'un morceau sur l'iPod/iPhone raccordé à l'appareil reprend là où elle a été interrompue après son débranchement.
• Lorsque vous écoutez un épisode du podcast ou du livre audio sélectionné, vous pouvez changer d'épisode en appuyant sur << ou >>.
• Un épisode peut contenir plusieurs chapitres. Pour changer de chapitre, appuyez sur << ou >>.
• Pendant la lecture de l'iPod/iPhone, appuyez sur 5 pour revenir rapidement au dernier niveau hiérarchique sélectionné en mode de recherche.

Recherche d'un morceau souhaité

Un iPod/iPhone peut contenir plusieurs milliers de morceaux. Utilisez l'un des modes de recherche répertoriés ci-dessous afin de trouver le morceau de votre choix.

Chaque catégorie musicale possède sa propre hiérarchie. Utilisez le mode de recherche par liste de lecture/artiste/album/morceau/podcast/groupe/compositeur/livre audio/Genius Mix pour affiner les recherches en vous basant sur le tableau ci-dessous.

HéRARY 1	HéRARY 2	HéRARY 3	HéRARY 4
Liste d'écoute(Playlist)	Morceau	—	—
Artiste(Artist)*	Album*	Morceau	—
Album(Album)*	Morceau	—	—
Morceau(Song)	—	—	—
Podcast(Podcast)	Épisode	—	—
Genre(Genre)*	Artiste*	Album*	Morceau
Compositeur(Composer)*	Album*	Morceau	—
Livre parlé(Audiobook)	—	—	—
Liste Genius Mix(Genius Mix list)	—	—	—

Remarque

• Vous pouvez sélectionner votre mode de recherche favori. Reportez-vous à la section « Réglage du mode de recherche de l'iPod/iPhone » à la page 22.

Par exemple :

Recherche par nom d'artiste. L'exemple suivant illustre comment effectuer une recherche par ARTIST. Un autre mode de recherche peut être utilisé pour la même opération, bien que la hiérarchie soit différente.

Appuyez sur Q / ENTER pour activer le mode de sélection de recherche.

L'indicateur « Q » s'allume.

Tournez le bouton rotatif pour sélectionner le mode de recherche par ARTIST, puis appuyez sur Q/ENTER.

SHUFFLE ALL*¹ ↔ PLAYLIST ↔ ARTIST ↔ ALBUM ↔ SONG ↔ PODCAST ↔ GENRE ↔ COMPOSER ↔ AUDIOBOOK ↔ GENIUS MIX*²/³ ↔ SHUFFLE ALL

1 Reportez-vous à la section « Lecture aléatoire Shuffle (M.I.X.) » à la page 26. 2 Selon l'iPod/iPhone raccordé, il est possible que la fonction Genius Mix ne soit pas prise en charge. *3 Lorsque vous raccordez à cet appareil un iPod/iPhone contenant une liste Genius Mix créée par iTunes, vous pouvez utiliser le mode de recherche GENIUS MIX pour lire les morceaux de la liste.

Remarque

• L'affichage de la liste du mode de recherche varie selon le réglage de iPod LIST. Pour plus de détails, reportez-vous à la section « Réglage du mode de recherche de l'iPod/iPhone » à la page 22.

3 Tournez le bouton rotatif pour sélectionner l'artiste de votre choix, puis appuyez sur Q/ENTER. 4 Tournez le bouton rotatif pour sélectionner l'album de votre choix, puis appuyez sur Q/ENTER. 5 Tournez le bouton rotatif pour sélectionner le morceau de votre choix, puis appuyez sur Q/ENTER.

Remarques

• Après avoir appuyé sur Q/ENTER pendant 2 secondes au moins au sein d'une hiérarchie (sauf les hiérarchies Song, Audiobook et Genius Mix), tous les morceaux de la hiérarchie sélectionnée sont lus.
• La lecture [ALL] est uniquement applicable aux catégories identifiées par le symbole « * » (voir tableau page précédente) ; maintenez la touche Q/ENTER enfoncée pendant au moins 2 secondes pour lire tous les morceaux de l'iPod/iPhone ou du mode de recherche sélectionné.
• Le mode de recherche en cours est annulé si vous maintenez la touche enfoncée pendant 2 secondes au moins ou si vous n'exécutez aucune opération pendant 10 secondes.
• En mode de recherche, appuyez sur pour revenir au mode précédent.
• Lorsque la recherche est effectuée pendant la lecture M.I.X., le mode de lecture M.I.X. est annulé. L'indication « NO SONG » s'affiche si la liste de lecture sélectionnée en mode de recherche PLAYLIST ne contient aucun morceau.
• L'indication « NO PODCAST » s'affiche si l'iPod/iPhone ne contient aucun podcast en mode de recherche PODCAST. L'indication « NO AUDIOBOOK » s'affiche si l'iPod/iPhone ne contient aucun livre parlé en mode de recherche AUDIOBOOK. L'indication « NO GENIUS » s'affiche si l'iPod/iPhone raccordé ne contient aucune liste Genius Mix.
• Si le « iPod name » enregistré dans l'iPod/iPhone est sélectionné dans le mode de recherche par liste d'écoute souhaité, et si vous appuyez sur la touche Q/ENTER, vous pouvez rechercher tous les morceaux présents sur l'iPod/iPhone. En outre, si vous maintenez la touche Q/ENTER enfoncée pendant au moins 2 secondes, tous les morceaux de l'iPod/iPhone sont lus.
• La recherche par podcast n'est pas prise en charge par tous les iPod/iPhone.
• Si vous appuyez sur l'une des touches de pré-sélection (1 à 6) en mode recherche, il est possible d'exécuter une recherche rapide en accédant directement à l'endroit voulu. Pour plus de détails, reportez-vous à la section « Fonction de recherche directe » à la page 25.

Fonction de recherche alphabétique

Vous pouvez utiliser la f de l'appareil pour rechercher plus efficacement un album, un morceau, etc. En mode de recherche PLAYLIST/ARTIST/ALBUM/SONG/PODCAST/GENRE/COMPOSER/AUDIOBOOK, sélectionnez la première lettre du titre souhaité (album, morceau, etc.) pour afficher l cette lettre. Cette fonction vous permet de retrouver facilement n'importe quel morceau.

1. Après avoir sélectionné un mode de recherche, appuyez sur BAND/ABC SEARCH. La liste de sélection des lettres s'affiche. 2. Tournez le bouton rotatif pour sélectionner la lettre souhaitée (par exemple, M), puis appuyez sur Q/ENTER. La liste des titres commençant par « M » s'affiche. 3. Tournez le bouton rotatif pour sélectionner le titre de votre choix.

Remarques

• En mode , appuyez sur [le bouton] pour revenir au mode précédent.
• Si vous utilisez le mode de recherche PLAYLIST pour rechercher un morceau, la fonction de recherche alphabétique n'est pas active dans la hiérarchie de recherche des morceaux.

Fonction de recherche directe

Vous pouvez utiliser la fonction de recherche directe de l'appareil pour rechercher plus efficacement un album, un morceau, etc. Recherchez le morceau de votre choix en un éclair en mode PLAYLIST, ARTIST, ALBUM, SONG, PODCAST, GENRE, COMPOSER ou AUDIOBOOK.

En mode de recherche, appuyez sur une des touches de présélection (1 à 6) qui correspondent chacune à un pourcentage différent pour progresser rapidement dans le morceau.

Exemple de recherche d'un morceau :

Si l'iPod ou l'iPhone contient 100 morceaux, ils sont divisés en 6 groupes sous la forme de pourcentages (illustrés ci-dessous). Ces groupes correspondent aux touches de préréglage (1 à 6).

Supposons que le morceau recherché se situe plus ou moins au milieu (50%) de la bibliothèque : appuyez sur la touche 4 pour accéder au 50ème morceau et tournez le bouton rotatif pour rechercher le morceau souhaité.

Example 2:

Supposons que le morceau recherché se situe plus ou moins à la fin (83%) de la bibliothèque : appuyez sur la touche 6 pour accéder au 83ème morceau et tournez le bouton rotatif pour rechercher le morceau souhaité.

	Total : 100 morceaux (100%)
	0%	17%	33%	50%	67%	83%
Tou-ches de pré-réglage	1	2	3	4	5	6
Mor-ceaux	1ermor-ceuau	17èmemor-ceuau	33èmemor-ceuau	50èmemor-ceuau	67èmemor-ceuau	83èmemor-ceuau

Sélection d'une liste d'écoute, d'un artiste, d'un album, d'un genre, d'un compositeur

Il est très facile de changer de liste d'écoute, d'artiste, d'album, de genre ou de compositeur.

Si, par exemple, vous écoutez un morceau d'un album déterminé, vous pouvez changer celui-ci.

Appuyez sur 1 ou 2 pour sélectionner la liste de lecture, l'artiste, l'album, le genre ou le compositeur de votre choix.

Remarques

• Si vous recherchez un morceau à l'aide du mode de recherche par morceau, cette fonction est inopérante.
• Si vous sélectionnez un album pendant la recherche d'un artiste, il est possible de rechercher d'autres albums du même artiste.
• Cette fonction est inactive lors de la lecture aléatoire (Shuffle).

Lecture aléatoire Shuffle (M.I.X.)

La fonction de lecture aléatoire de l'iPod/iPhone s'affiche sous le symbole M.I.X. sur cet appareil.

Lecture aléatoire des albums

Les morceaux de chaque album sont lus dans l'ordre. Une fois que tous les morceaux de l'album ont été lus, un autre album est choisi au hasard. Cela se poursuit jusqu'à ce que tous les albums aient été lus.

Lecture aléatoire des morceaux

Cette fonction lit de manière aléatoire les morceaux d'une catégorie choisie (liste d'écoute, album, etc.). Chaque morceau de la catégorie n'est lu qu'une seule fois jusqu'à ce que tous les morceaux soient lus.

Appuyez sur 5.

Les morceaux sont lus dans un ordre aléatoire.

1. Lecture aléatoire des albums. 2. Lecture aléatoire des morceaux.

Remarque

• Si un morceau est sélectionné en mode de recherche par album avant que soit sélectionnée la lecture M.I.X., les morceaux ne sont pas lus de manière aléatoire, même si la lecture aléatoire des albums est sélectionnée.

Lecture aléatoire de tous les morceaux (ALL)

La fonction Shuffle ALL permet de lire tous les morceaux de l'iPod/iPhone de manière aléatoire. Chaque morceau n'est lu qu'une seule fois jusqu'à ce que tous les morceaux soient lus.

Tournez le bouton rotatif pour sélectionner SHUFFLE ALL, puis appuyez sur ENTER.

L'indicateur « ALL » s'allume.

Pour annuler la lecture M.I.X., appuyez sur 5 afin de sélectionner OFF.

Remarque

• Si vous avez besoin de la lecture aléatoire ALL, la sélection des morceaux qui sont lus en mode recherche est annulée.

Lecture répétée

Seul le mode "Répéter Un" est disponible pour l'iPod/iPhone.

Répéter un

Un seul morceau peut être lu de manière répétée.

Appuyez sur 4.

Le morceau est lu de manière répétée.

$$ \rightarrow^ {*} \rightarrow (\text {o f f}) \rightarrow \rightarrow $$

• Régister Un.

Remarque

• Pendant la lecture répétée, aucun autre morceau ne peut être sélectionné à l'aide de la touche ou .

En cas de problème

En cas de problème, éteignez l'appareil, puis remettez-le sous tension. Si l'appareil ne fonctionne toujours pas correctement, vérifiez les éléments de la liste de contrôle ci-dessous. Ce guide devrait vous aider à résoudre tout problème provenant de l'appareil. Sinon, vérifiez les connexions du reste du système ou consultez un revendeur Alpine agréé.

Fonctions inopérantes ou absence d'affichage.

• La clé de contact du véhicule
• Si l'appareil est raccordé selon les instructions, il ne fonctionne pas quand la clé de contact
• Connexions incorrectes du fil d'alimentation (Rouge) (Jaune).
• Vérifiez les connexions du fil d'alimentation .
• Le fusible a grillé.
• Vérifiez le fusible de l'appareil et remplacez-le par un fusible approprié, si nécessaire.

Radio

• Pas d'antenne ou connexion incorrecte des câbles.
• Vérifiez que l'antenne est bien raccordée ; replacez l'antenne ou le câble si nécessaire.

Impossible d'accorder les stations en mode de recherche automatique.

• Les signaux dans la région sont faibles.
• Vérifiez que le tuner est en mode DX.
• Si vous vous trouvez dans une région à signal fort, l'antenne est peut-être mal mise à la terre ou mal raccordée.
• Vérifiez les connexions de l'antenne ; vérifiez qu'elle est correctement reliée à l'emplacement de montage.
• Il est possible que la longueur de l'antenne ne convienne pas.
• Vérifiez si l'antenne est complètement déployée ; si l'antenne est endommagée, remplacez-la par une neuve.

Réception parasitée.

• La longueur de l'antenne ne convient pas.
• Déployez complètement l'antenne et remplacez-la si elle est endommagée. L'antenne n'est pas
• Vérifiez que l'antenne est

Le lecteur de CD ne fonctionne pas.

• La température dépasse +50 °C (+120 °F) pour le CD.
• Laissez la température de l'habitacle (ou du coffre) baisser.

Le son de lecture du disque est déformé.

• Condensation de l'humidité dans le module CD.
• Attendez que l'humidité s'évapore (environ 1 heure).

Insertion de disque impossible.

Le lecteur contient déjà un CD. - Éjectez le disque et retirez-le. Le CD est mal inséré. - Assurez-vous que le CD est inséré conformément aux instructions décrites dans la section relative au fonctionnement du lecteur CD.

Recherche rapide vers l'avant/vers l'arrière impossible.

Le CD est endommagé.

• Éjectez le disque et jetez-le ; l'utilisation d'un disque endommagé peut altérer le mécanisme de l'appareil.

Pertes de son dues à des vibrations.

• Mauvais montage de l'appareil.
• Réinstallez l'appareil correctement. Disque très sale. Nettoyez le disque. Disque rayé.
• Remplacez le disque. Lentille de lecture sale.
• N'utilisez pas un disque de nettoyage disponible dans le commerce. Consultez le revendeur Alpine le plus proche.

Pertes de son non dues à des vibrations.

Disque sale ou rayé. - Nettoyez le disque ; remplacez tout disque endommagé.

Écrans d'erreur (lecteur CD intégré seulement).

Erreur mécanique. Appuyez sur [POWER] jusqu'à ce que l'indication d'erreur ait disparu, puis réintroduisez le disque. Si la solution mentionnée ci-dessus ne résout pas le problème, consultez votre revendeur Alpine.

La lecture de fichiers CD-R/CD-RW est impossible.

• La session de fermeture (finalisation) n'a pas été effectuée.
• Effectuez la finalisation et reprenez la lecture du disque.

Le fichier MP3, WMA ou AAC n'est pas lu.

• Une erreur de lecture s'est produite. Le format MP3/WMA/AAC n'est pas compatible. Assurez-vous que le fichier MP3/WMA/AAC a été écrit dans un format pris en charge. Reportez-vous à la section « À propos des données MP3/WMA/AAC » à la page 13, puis procédez à la réécriture dans un format pris en charge par cet appareil.

Le son n'est pas produit par les enceintes.

L'appareil ne reçoit pas le signal de sortie de l'amplificateur interne.

• POWER IC est réglé sur « POW ON », reportez-vous à la section « Raccordement à un amplificateur externe (POWER IC) » à la page 18.

Absence de son et de lecture sur l'iPod.

L'iPod n'est pas reconnu. - Pour réinitialiser l'iPod, reportez-vous au mode d'emploi de l'iPod.

Indications relatives au lecteur de CD

Aucun CD n'a été introduit. - Introduisez un CD. - Bien qu'un disque soit inséré dans l'appareil, « NO DISC » est affiché et le disque ne peut pas être lu ou éjecté. - Retirez le disque en procédant comme suit :

Appuyez à nouveau sur la touche pendant au moins 2 secondes. Si le disque ne s'éjecte toujours pas, consultez votre revendeur Alpine.

Erreur du mécanisme.

1. Appuyez sur la touche, puis éjectez le CD. Si le disque ne s'éjecte toujours pas, consultez votre revendeur Alpine. 2. Lorsqu'une indication d'erreur persiste après l'éjection, appuyez à nouveau sur la touche. Si l'indication d'erreur persiste après avoir appuyé plusieurs fois, consultez votre revendeur Alpine.

• Utilisez un taux d'échantillonnage/taux binaire

Indications relatives à la clé USB

• Une clé USB non est connectée.
• Connectez une clé USB .

Aucune clé USB n'est connectée. Assurez-vous que la clé USB est correctement raccordée et que le câble n'est pas plié.

• La clé USB ne contient aucun morceau MP3/WMA/AAC (fichier).
• Connectez la clé USB après avoir enregistré des morceaux (fichiers).

• Utilisez un taux d'échantillonnage/taux binaire

• Utilisez une clé USB pour importer l reconnues par l'appareil.

Erreur de communication.

• Tournez la clé de contact sur OFF, puis de nouveau sur ON.
• Vérifiez l'affichage en rebranchant la clé USB sur cet appareil.

• Erreur de surtension. Tension ou courant excessif fourni à la clé USB.
• Essayez de connecter une autre clé USB.

Protection

• Vous avez lu un fichier WMA protégé contre la copie.
• Seuls les fichiers non protégés contre la copie sont pris en charge.

Indications relatives au mode iPod (CDE-171R/CDE-171RR/CDE-171RM uniquement)

L'iPod/iPhone n'est pas raccordé.

• Assurez-vous que l'iPod/iPhone est correctement raccordé (reportez-vous à la section « Connexion d'un iPod/iPhone » à la page 23).

Assurez-vous que le câble n'est pas plié.

L'iPod/iPhone ne comporte aucun morceau. Téléchargez des morceaux sur l'iPod/iPhone, puis raccordez celui-ci à l'appareil.

Erreur de communication

• Tournez la clé de contact sur OFF, puis de nouveau sur ON.
• Réinitialisez l'iPod.
• Vérifiez l'affichage en rebranchant l'iPod/iPhone sur cet appareil à l'aide du câble de l'iPod/iPhone.

• La version du n'est pas compatible avec cet appareil.
• Mettez à jour le vers une version compatible avec cet appareil.

L'iPod/iPhone n'est pas reconnu.

• Réinitialisez l'iPod.
• Essayez de connecter un autre iPod ou iPhone.

• Erreur de surtension. Tension ou courant excessif fourni à l'iPod/iPhone.
• Essayez de connecter un autre iPod/iPhone.

Section du tuner FM

Plage de syntonisation 87,5 ~ 108,0 MHz

Sensibilité mono utilisable 0,7 µV

Sélectivité de canal alternatif 80 dB

Rapport signal-bruit 65 dB

Plage de syntonisation 531 ~ 1602 kHz

Sensibilité (norme IEC) 25,1 μV/28 dB

Section du tuner LW

Plage de syntonisation 153~281 kHz

Sensibilité (norme IEC) 31,6 μV/30 dB

Section du lecteur de CD

Réponse en fréquence : 5 Hz à 20 000 Hz (± 1 dB)

Pleurage et scintillement inférieurs aux limites.

(% WRMS) mesurables

Distorsion harmonique totale : 0,008 % (à 1 kHz)

Gamme dynamique 95 dB (à 1 kHz)

Rapport signal-bruit 105 dB

Séparation des canaux : 85 dB (à 1 kHz)

Section de la clé USB

Configuration USB 1.1/2.0

Consommation maximale : 1000 mA.

Classe USB Stockage de masse

Système de fichiers FAT 12/16/32

Décodage MP3 MPEG Audio Layer-3

Décodage WMA Windows Media™ Audio

Décodage AAC pour les fichiers au format AAC-LC.

.m4a

Généralités

Alimentation 14,4 V CC

(11 ~ 16 V admissibles)

Puissance de sortie maximum 50 W × 4

Tension de sortie pré-ampli 2 V/10 kΩ maximum

Graves ±14 dB à 60 Hz

Aigus ±14 dB à 10 kHz

Correction physiologique 10 dB à 100 Hz

Poids : 1,5 kg (3 lbs 4 oz)

Dimensions du châssis

Largeur 178 mm (7")

Hauteur 50 mm (2")

Profondeur 161 mm (6-3/8")

Dimensions de l'avant

Largeur 170 mm (6-3/4")

Hauteur 46 mm (1-13/16")

Profondeur 25 mm (1")

Remarque

• La conception et les spécifications peuvent être modifiées sans préavis en vue d'améliorer les produits.

(Côté inférieur du lecteur)

Avant d'installer ou de raccorder cet appareil, lisez les informations ci-dessous et reportez-vous à la section « Mode d'emploi » à la page 5 pour savoir comment utiliser correctement l'appareil.

Effectuer correctement les connexions.

Il y a risque de blessures ou de dommages à l'appareil.

(Vérifiez auprès de votre concessionnaire si vous n'en êtes pas certain.) Il y a risque d'incendie.

Avant toute connexion, débrancher le câble de la borne négative de la batterie.

Il y a risque de choc électrique ou de blessure par court-circuit.

Ne pas dénuder les câbles électriques.

Ne jamais enlever la gaine isolante pour alimenter un autre appareil. Il y a risque de dépassement de la capacité de courant et, partant, d'incendie ou de choc électrique.

Ne pas endommager de conduites ni de câbles lors du forage des trous.

Lors du forage de trous dans le châssis en vue de l'installation, veiller à ne pas entrer en contact, endommager ni obstruer de conduites, de tuyaux à carburant ou de fils électriques. Le non-respect de cette précaution peut entraîner un incendie.

Ne pas utiliser des écrous ni des boulons du circuit de freinage ou de direction pour les connexions de masse.

Les boulons et les écrous utilisés pour les circuits de freinage et de direction (ou de tout autre système de sécurité) ou les réservoirs ne peuvent JAMAIS être utilisés pour l'installation ou la liaison à la masse. L'utilisation de ces organes peut désactiver le système de contrôle du véhicule et causer un incendie.

Garder les petits objets comme les piles hors de portée des enfants.

L'ingestion de tels objets peut entraîner de graves blessures. En cas d'ingestion, consulter immédiatement un médecin.

Ne pas installer à des endroits susceptibles d'entraver la conduite du véhicule, comme le volant ou le levier de vitesses.

La vue vers l'avant pourrait être obstruée ou les mouvements gênés, etc., et provoquer un accident grave.

Ne pas coincer les câbles avec des objets voisins.

Positionner les câbles conformément au manuel de manière à éviter toute obstruction en cours de conduite. Les câbles qui obstruent ou dépassent à des endroits tels que le volant, le levier de changement de vitesses, la pédale de frein, etc., peuvent s'avérer extrêmement dangereux.

Faire installer le câblage et l'appareil par des experts.

Le câblage et l'installation de cet appareil requièrent des compétences techniques et de l'expérience. Pour garantir la sécurité, faites procéder à l'installation de cet appareil par le distributeur qui vous l'a vendu.

Utiliser les accessoires spécifiés et les installer correctement.

Utiliser uniquement les accessoires spécifiés. L'utilisation d'autres composants que les composants spécifiés peut causer des dommages internes à cet appareil ou son installation risque de ne pas être effectuée correctement. Les pièces utilisées risquent de se desserrer et de provoquer des dommages ou une défaillance de l'appareil.

Faire cheminer le câblage de manière à ne pas le coincer contre une arête métallique.

Faire cheminer les câbles à l'écart des pièces mobiles (comme les rails d'un siège) et des arêtes acérées ou pointues. Cela évitera ainsi de coincer et d'endommager les câbles. Si un câble passe dans un orifice métallique, utiliser un passe-cloison en caoutchouc pour éviter que la gaine isolante du câble ne soit endommagée par le rebord métallique de l'orifice.

Ne pas installer à des endroits très humides ou poussiéreux.

Éviter d'installer l'appareil à des endroits soumis à une forte humidité ou à de la poussière en excès. La pénétration d'humidité ou de poussière à l'intérieur de cet appareil risque de provoquer une défaillance.

Précautions

• Veillez à débrancher le câble du pôle négatif (-) de la batterie avant d'installer le CDE-171R/CDE-171RR/CDE-171RM/CDE-170R/CDE-170RR/CDE-170RM. Les risques de dommages causés par un court-circuit seront réduits.
• Veillez à raccorder les fils code couleur selon le schéma de connexion. De mauvaises connexions peuvent entraîner un dysfonctionnement ou endommager le système électrique du véhicule.
• Lorsque vous raccordez les fils au système électrique du véhicule, faites attention aux composants installés en usine (par ex. microprocesseur). Ne pas essayer d'alimenter l'appareil en le raccordant aux fils de ces appareils. Lorsque vous raccordez l au boîtier à fusible, assurez-vous que le fusible du circuit désigné pour l possède l'ampérage approprié. Dans le cas contraire, vous risquez d'endommager l'appareil et/ou le véhicule. En cas de doute, consultez votre revendeur Alpine.
• L utilise des prises femelles de type RCA pour la connexion à d'autres appareils (p. ex., un amplificateur) équipés de connecteurs RCA. Vous aurez éventuellement besoin d'un adaptateur pour le relier à d'autres apparei
• âbles d'enceintes des voies gauche et droite ensemble ou au corps du véhicule.

Important

Notez le numéro de série de l'appareil dans l'espace prévu ci-dessous et conserveze-le en lieu sûr. La plaque sur laquelle est inscrit le numéro de série est située sous l'appareil.
NUMéro DE SÉRIE :	[ ]
DATE D'INSTALLATION :	[ ]
INSTALLATEUR :	[ ]
LIEU D'ACHAT :	[ ]

Attention

Lorsque vous installez cet appareil dans votre véhicule, ne retirez pas le panneau avant amovible.

Si vous retirez le panneau avant pendant l'installation, vous risquez d'exercer une trop forte pression et de plier la plaque en métal qui le maintient en place.

L'unité principale doit être fixée à moins de 35 degrés du plan horizontal, de l'arrière vers l'avant.

1. Enlevez la gaine de montage de l'unité principale (reportez-vous à la section « Retrait » à la page 31). Glissez la gaine de montage dans le tableau de bord et fixez celle-ci à l'aide des attaches en métal.

• Si la gaine de montage installée n'épouse pas bien la forme du tableau de bord, vous pouvez plier légèrement les plaques de compression pour remédier au problème.

Si votre véhicule possède un support, installez le long boulon à tête hexagonale sur le panneau arrière du CDE-171R/CDE-171RR/CDE-171RM/CDE-170R/CDE-170RR/CDE-170RM, puis placez le capuchon de caoutchouc sur le boulon. Si le véhicule ne possède pas de support de montage, renforcez l'appareil principal avec une attache de montage métallique (non fournie). Raccordez tous les fils du CDE-171R/CDE-171RR/CDE-171RM/CDE-170R/CDE-170RR/CDE-170RM de la manière décrite à la section RACCORDEMENTS.

Attache de montage en métal

• Pour la vis*, procurez-vous une vis appropriée à l'emplacement d'installation du châssis.

3. Insérez le CDE-171R/CDE-171RR/CDE-171RM/CDE-170R/CDE-170RR/CDE-170RM dans le tableau de bord jusqu'à ce qu'il se mette en place. De cette façon, l'appareil sera convenablement fixé et ne risquera pas de tomber accidentellement du tableau de bord. Installez le panneau avant amovible.

Retrait

1 Retirez le panneau avant amovible. 2 Insérez les clés de support le long des guides situés de part et d'autre de l'appareil. Vous pouvez à présent retirer l'appareil de la gaine de montage.

3 Extrayez l'appareil en le maintenant déverrouillé.

* Lorsque le caisson de graves est désactivé (OFF), le son est produit uniquement dans les enceintes principales. Lorsque le subwoofer est activé (ON), le son est également produit dans le subwoofer. Pour plus de détails sur la méthode de réglage du caisson de graves sur ON/OFF, reportez-vous à la section « Activation/désactivation du caisson de graves » à la page 17.

① F (Bleu/Blanc)

Connectez ce fil au f de votre amplificateur ou processeur de signal.

② Fil d'alimentation commutée (Allumage) (Rouge)

Connectez ce fil à une borne ouverte sur la boîte à fusibles du véhicule ou à une autre source d'énergie inutilisée qui fournit (+) 12 V uniquement lorsque l'allumage est mis sous tension ou réglé sur la position accessoire.

③ Fil de terre (Noir)

Connectez ce fil à une bonne masse du châssis du véhicule. Assurez-vous que la connexion est établie à un métal nu et solidement fixée en utilisant la vis à tôle métallique fournie.

④ Fil d'antenne électrique (Bleu)

Connectez ce fil à la borne +B de l'antenne électrique éventuelle.

Remarque

• Ce fil doit uniquement être utilisé pour commander l'antenne électrique du véhicule. N'utilisez pas ce fil pour mettre sous tension un amplificateur ou un processeur de signal, etc.

⑤ Fil de (Orange)

Ce fil peut être raccordé au fil d'éclairage du combiné d'instruments du véhicule. Cela permettra à la de diminuer le rétroéclairage de l'appareil.

⑥ Fil de la batterie (Jaune)

Connectez ce fil à la borne positive (+) de la batterie du véhicule.

⑦ Connecteur d'alimentation ISO

⑧ Connecteur ISO (sortie d'enceinte)

9 gauche (+) (Vert)

10 ière gauche (-) (Vert/Noir)

⑪ vant gauche (+) (Blanc)

⑫ Fil de sortie de l'enceinte avant gauche (-) (Blanc/Noir)

⑬ droite (-) (Gris/Noir)

14 Fil de sortie de l'enceinte avant droite (+) (Gris)

15 rrière droite (-) (Violet/Noir)

16 ière droite (+) (Violet)

17 Réceptacle d'antenne

18 Connecteurs RCA de sortie des enceintes avant

ROUGE à droite et BLANC à gauche.

Connecteurs RCA de sortie des enceintes arrière/du caisson de graves

ROUGE à droite et BLANC à gauche.

20. Connecteur de l'interface de télécommande au volant

Vers le boîtier d'interface de la télécommande au volant.

Cet appareil peut être commandé à partir des commandes audio du véhicule à l'aide d'un boîtier d'interface télécommande Alpine (en option). Pour plus d'informations, prenez contact avec votre distributeur Alpine.

21 Porte-fusible (10 A)

22 Connecteur d'alimentation

23 Câble d'extension RCA (vendu séparément)

24 Borne d'entrée AUX avant

Cette borne permet l'entrée audio d'un équipement externe (tel qu'un lecteur portable) à l'aide d'un câble de conversion disponible dans le commerce.

25 Borne USB

Raccordez à cette borne une clé USB ou un iPod/iPhone (vendus séparément).

Pour éviter que le système audio ne capte des parasites externes.

• Installez l'appareil et acheminez les câbles à au moins 10 cm de distance du faisceau de câbles du véhicule.
• Éloignez les câbles d'alimentation de la batterie le plus possible des autres câbles. Raccordez le fil de terre à un point métallique apparent (enlevez la couche de peinture, de saleté ou de graisse si nécessaire) du châssis du véhicule.
• Si vous ajoutez un filtre antiparasites en option, raccordez-le le plus loin possible de l'appareil. Contac divers filtres antiparasites disponibles.
• Consul mesures de prévention contre les parasites.
