FOIRE AUX QUESTIONS - TG5042N ARTHUR MARTIN

Comment réinitialiser mon ARTHUR MARTIN TG5042N ?

Pour réinitialiser votre appareil, débranchez-le pendant 5 minutes, puis rebranchez-le. Cela devrait réinitialiser les paramètres par défaut.

Que faire si l'appareil ne s'allume pas ?

Vérifiez que l'appareil est correctement branché et que la prise fonctionne. Testez avec un autre appareil. Si le problème persiste, contactez le service clientèle.

Pourquoi mon ARTHUR MARTIN TG5042N ne chauffe-t-il pas ?

Assurez-vous que le thermostat est réglé à une température suffisante. Si l'appareil ne chauffe toujours pas, vérifiez le fusible et les connexions électriques.

Comment nettoyer le filtre de l'ARTHUR MARTIN TG5042N ?

Retirez le filtre de l'appareil, rincez-le à l'eau chaude savonneuse et laissez-le sécher complètement avant de le remettre en place.

Que faire si l'appareil émet un bruit étrange ?

Vérifiez si des objets étrangers sont coincés dans le mécanisme. Si le bruit persiste, il peut être nécessaire de faire appel à un technicien.

Comment régler la température sur mon ARTHUR MARTIN TG5042N ?

Utilisez le bouton de réglage de la température pour sélectionner la température désirée. Consultez le manuel d'utilisation pour plus de détails sur les réglages spécifiques.

Puis-je utiliser des produits de nettoyage agressifs sur mon ARTHUR MARTIN TG5042N ?

Non, il est recommandé d'utiliser des produits de nettoyage doux pour éviter d'endommager la surface de l'appareil.

Comment savoir si les lumières de mon appareil fonctionnent ?

Vérifiez si les voyants lumineux s'allument lorsque vous sélectionnez un programme. Si aucune lumière ne s'allume, cela peut indiquer un problème électrique.

Que signifie le code d'erreur affiché sur l'écran ?

Chaque code d'erreur a une signification spécifique. Référez-vous au manuel d'utilisation pour décoder le message affiché et suivre les instructions de dépannage.

Où puis-je trouver le manuel d'utilisation de l'ARTHUR MARTIN TG5042N ?

Le manuel d'utilisation est généralement fourni avec l'appareil. Vous pouvez également le télécharger sur le site Web d'ARTHUR MARTIN.

MODE D'EMPLOI TG5042N ARTHUR MARTIN

Avertissements importants

Cet appeareil doit etre instalé par une personne qualifiée et selon les normes en vigueur.

Conservezette notice d'utilisation avec votre apparéil. Si l' apparéil avait été vendu ou cédé à une autre personne, assurez-vous que la notice d'utilisation l'accompagne. Le nouvel utilisateur pourrait alors être informé du fonctionnement de celui-ci et des averissements s'y rapportant. Ces averissements ont été rédigés pour votre sécurité et celle d'autrui.

Utilisation

• Cet apparueil a été concu pour être utilisé par desadultes. Veillez à ce que les enfants n'y touchent pas et ne l'utilisent pas comme un jouet.
• Alaréception de l'appareil, déballez-le ou faites-le déballer immédiatement. Vérifiez son aspect général. Faites les éventuelles réserves par écrit sur le bon delivraison ou sur le bon d'enlevement dont vous garderez un exemplaire.
• Voitre appareil est destiné à un usage domestique normal.
  Ne l'utilise pas à des fins commerciales ou industrielles ou pour d'autres buts que celui pour lequel il a été créé.
• Ne modifies pas ou n'essayez pas de modifier les caractéristiques de cet apparéil. Cela représentait un danger pourvous.
• Avant d'utiliser votre apparéil, assurez-vous qu'il a été correctement raccordé pour le type de gaz distribué.
• L'utilisation d'un apparéil de cuisson au gaz conduit à la production de chaleur et d'humidité dans le local où il est installé. Veillez à assurer une bonne aération de la cuisine: maintenezouvertlesorifices d'aération naturelle, ou installez un dispositif mécanique (hote de ventilation mécanique).
• Une utilisation intensive et prolongée de l'appareil peut nécessiter une aération supplémentaire, par exemple en ouvrant la fenêtre, ou une aération plus efficace, par exemple en augmentant la puissance de la ventilation mécanique si elle existe.
• Cet-appareil n'est pas raccordé à un dispositif d'évacuation des produits de combustion. Il doit être installé et raccordé conformémentaux réglesd'installationenvigueur. Une attention particulière sera accordée aux dispositions applicables en matière de ventilation.
• Tenezles enfants à distancependante fonctionnement : la table de cuisson et les recipients s'échauffent et peuvent resterchaudslongtemps après l'arrêt del'appareil.
• Baissez ou éteignez toujours la flammed'un brûleur avant de-retirer un récipient.
• N'utilisez jamais votre table à vide (sans récipient dessus).
  Assurez-vous que les manettes sont toujours en position arrêt I lorsque l'appareil n'est pas utilisé.
• N'utilise pas de recipients instables ou déformés : ils peuvent ser renverser et provoquer un accident.
• Les réparations ne doivent être effectuées que par un service après vente qualifié. Une réparation non conformé peut être la cause de graves dommages.

• Ne conservez pas à proximé de l'appareil des produits inflammables sensibles aux températures (exemples: produits de nettoyage, bombe aérosols,...)
  Assurez-vous que les enfants ne manipulent pas commandes.

• Ne laïsez rien sur la table de cuisson. Une mise en fonctionnement accidentelle pourrait provoquer un incendie.

• Si vous utilisez un apparéil électrique à proximé de votre table de cuisson, veillez a ce que le cable d'alimentation de cet apparéil électrique ne soit pas en contact avec la surface chaude de la table.
• Surveillez attentivement la cuisson lors de friture dans l'huile ou la graisse.
• Evitezboutcourantd'air. Siun brûleursnepresentepasune flamme régulière, nettoyez-le soigneusement. Si l'inconvenient subsiste, faites appel au service après-venture.
• Si la table est équipée d'un couvercle, nettoyez-le soigneusement et nelefermez qu'après que les brûleurs ontrefroidi.
• Nettoyez l'appareil après chaque utilisation : vous prolongerez ainsi sa durée de vie et vous évitez un mauvais fonctionnement des brûleurs et des bougies d'allumage.
• Avantboutnettoyage ou intervention technique, assurez-vous que l'appareil est débranché electriquement et complètementrefroidi.

Installation

• Les opérations d'installation et de branchement doivent être effectuées par un personnel qualifié et suivant les normes envivueur.
• Si l'installation électrique de votre habitation nécessite une modification pour le branchement de votre apparéil, faites appel à un électricien qualifié.
  Assurez-vous que l'appareil est installé dans une piece correctement aérée : une mauvaise ventilation peut entraîner un manquéd'oxygène. Consultez uninstallateur qualifié ou adressez-vous à la compagnie de distribution du gaz de votre région.
• Cette table est consque pour fonctionner en 230V monophasé. Un événuel branchement polyphasés sans neutre (400V) peut provoquer la destruction des foyers.

Protection de l'environnement

• L'appareil hors d'usage doit être rendu inutilisable: le débrancher.
• Déposez les matériaux d'emballage dans une déchetterie prévue à cet effet (renseignez-vous auprès des services de votre commune) pour qu'ils puissant être recupérés et recyclés.
• Le symbole sur le produit ou son emballage indique que ce produit ne peut etre traite comme dechet menager. Il doit etre remis au point de collecte dedieda cet effet (collecte et recyclage du materiel electrique et electronique).En procedant a la mise a la casse reglementaire de I'appareil, nous preservons I'environnement et notre securite, s'assurant ainsi que le dechets seronttraites dans des conditions appropriees. Pour obtenir plus de details sur le recyclage de ce produit,veuillez prendre contact avec les services de�te commune ou le magasin ou vous avez effectue l'achat.

Sommaire

A l'attention de l'utilisateur

Avertissements importants 2

Comment dire your notice d'utilisation? 3

Description de l'appareil 3

Utilisation de votre table de cuisson 4

Conseils d'utilisation 4

Entretien et nettoyage 5

Plaque signalétique 6

A l'attention de l'installateur

6

Installation 7

Adaptation des brûleurs au gaz utilisé 9

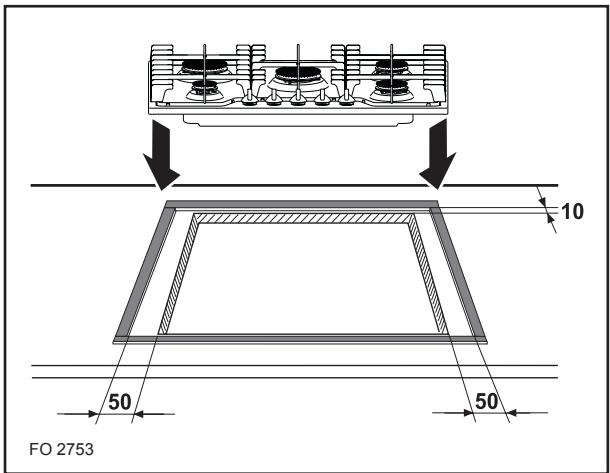

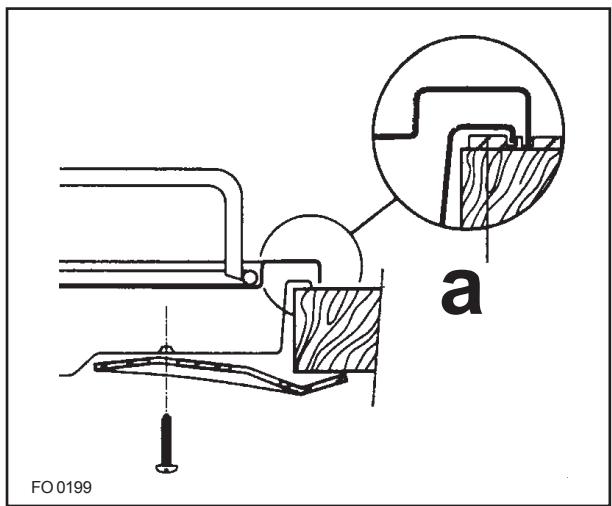

Encastrement 10

Possibilities d'encastrement 11

Comment dire votre notice d'utilisation?

Les symboles suivants vous guideront tout au long de la lecture de votre notice:

Instructions de sécurité

Descriptions d'opérations

Conseils et recommendations

Informations sur l'environnement

Veuillez lore attentivement ces remarques avant d'insteller et d'utiliser votre apparéil. Nous déclinons toute responsabilité en cas de dommages ou d'accident provoqués par l' apparéil du fait du non-respect de ces averissements.

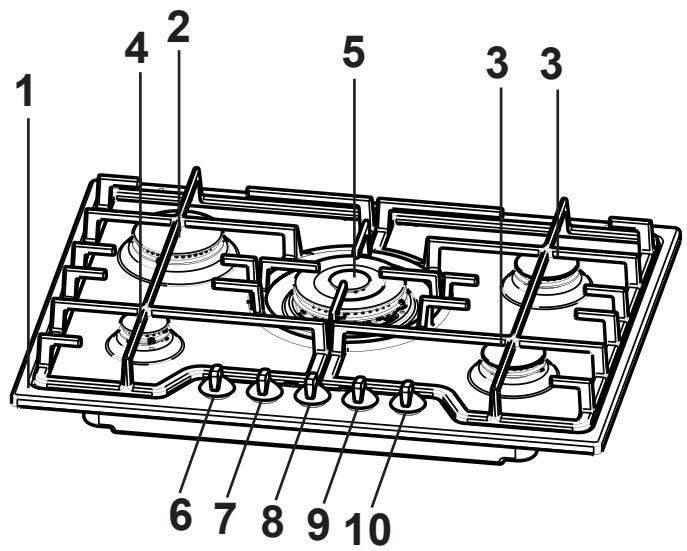

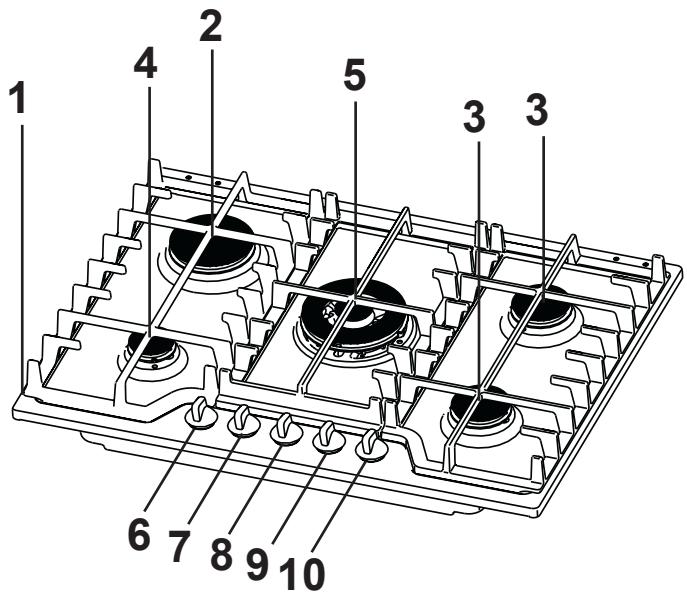

Description de l'appareil

TG 5022

TG 5042

1 Plan de travail
2 Brûleur rapide
3 Brûleurs semi-rapide
4 Brûleur auxiliaire
5 Brûleur Ultra-rapide (triple couronne)
6 Manette de commande du brûleur avant gauche (auxiliaire)

7 Manette de commande du brûleur arrêté gauche (rapide)
8 Manette de commande du brûleur central (ultra-rapide)
9 Manette de commande du brûleur arrêté droit (semi-rapide)
10 Manette de commande du brûleur avant droit (semi-rapide)

Utilisation de votre table de cuisson

Les commandes

Les manettes qui commandent les brûleurs sont dotées de 3 positions principales d'utilisation :

= Position arrêt

= Débit maximum et allumage automatique

= Débit minimum

Chaque brûleur est équipé d'une sécurité thermocouple, qui coupe l'arrivée de gaz si la flamme s'éteint accidentellement (débordement, courant d'air etc.).

Lorsque vous faites des fritures, surveillez attentivement la cuisson car l'huile ou la graisse pourrait facilement s'enflammer par suite d'une surchauffe.

Les modèles sont équipés de robinets progressifs, qui permettent un meilleur réglage de la flamme.

L'allumage des brûleurs

Chaque brûleur est contrôle par un robinet à verrouillage de sécurité, il est impossible de tourner la manette sans la pousser.

Pour allumer un brûleur

1. Appuyez sur la commande du brûleurChoisi, et tournez-la dans le sens des aiguilles d'une montre jusqu'au repère de débit maximum (A).
2. Maintenez la commande enfoncée, pendant 5 secondes environ après l' apparition de la flamme pour activer la sécurité thermocouple.

En cas de coupure d'électricité, vous pouvez utiliser votre table de cuisson sans avoir recours au système automatique. Pour cela, présente une flamme au brûleur.

1. Placez le recipient sur le brûleur.
2. Réglez le début selon les nécessités de votre préparation, en vous assurant que la flamme ne déborde pas du fond.
3. Si le brûleur s'éteint, renouvelez l'opération en maintainant la commande enforcée 15 secondes maximum.

Pour éteindre le brûleur

Tournez la commande dans le sens des aiguilles d'une montre jusqu'à la butée, sur la position arrêt (●).

Conseils d'utilisation

Les brûleurs

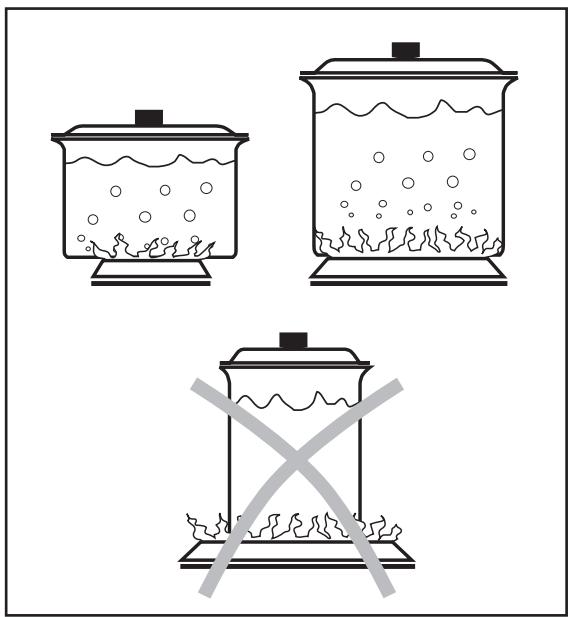

Afin d'obtenir un rendement maximum de chaque brûleur, utilisez des récipiens adaptés au diamètre des brûleurs.

Brûleur ultra-rapide (triple couronne)

diametre 160 mm. - 260 mm.

Brûleur rapide

diametre 160 mm. - 240 mm.

Brûleur semi-rapide

diametre 120 mm. - 220 mm.

Brûleur auxiliaire

diametre 80 mm. - 160 mm.

• Ne placez un réseau sur un brûleur qu'après avoir allumé celui-ci.
• N'utilise que des recipients creux.
  Assurez-vous que la flamme ne déborde pas du fond du réseau.
• Si vous nevez utiliser des recipients dont le diamètre est important, nous vous recommendons d'effectuer vos cuissons sur le brûleur avant gauche, afin d'éviter la dépréciation des manettes de commande.
• Surveillance attentivement la cuisson lorsque vous faites des fritures: l'huile ou laGRAisse peuvent facilement s'enflammer par suite d'une surchauffe.
• Si la flamme d'un brûleur s'éteint accidentellement, ramenez la manette correspondante sur la position

arrêt et attendez une minute avant de rallumer le brûleur.

• L'utilisation continue et intensive de votre table de cuisson demande une aération supplémentaire : ouvrez une fenêtre ou augmentez la puissance d'aspiration mécanique (si existante).

Entretien et nettoyage

Avant de procéder au nettoyage: débranchez électriquement l'appareil, assurez-vous que toutes les manéttes sont sur la position arrêt ● et attendez que l'appareil soit refroidi.

Les brûleurs

• Lavez les chapeaux de brûleurs avec de l'eau chaude et un détermgent doux, ennant soin d'enlever toute incrustation.
• Gardez les couronnées des brûleurs en parfait état de propriété: leur encrassement peut cause des difficultés d'allumage.
• Si vous avez demonté les brûleurs pour les nettoyer, voirlez à remettre correctement en place les couronnées et chapeaux de brûleurs parfaitement secs.

Les grilles émaillées (Modèle TG 5022)

• Lavez-les à l'eau chaude additionnée d'un détergent doux. Utilisez si besoin un produit légèrement abrasif.

Les grilles en fonte (Modèle TG 5042)

Les grilles peuvent etre relevantes pour faciliter le nettoyage.

• Lavez-les à l'eau chaude additionnée d'un détergent doux. Utilisez si besoin un produit légèrement abrasif.

La grille en fonte centrale doit etre place sur les autres grilles.

Le dessus de la table de cuisson

• Passez une éponge légèrement imbibée d'eau tiède (et, si nécessaire, de détergent doux) après chaque utilisation.
• Evitez tout écoullement dans les orifices de la table.
  Utilisez, sinecessaire, des produits spécifiques vendus dans le commerce.

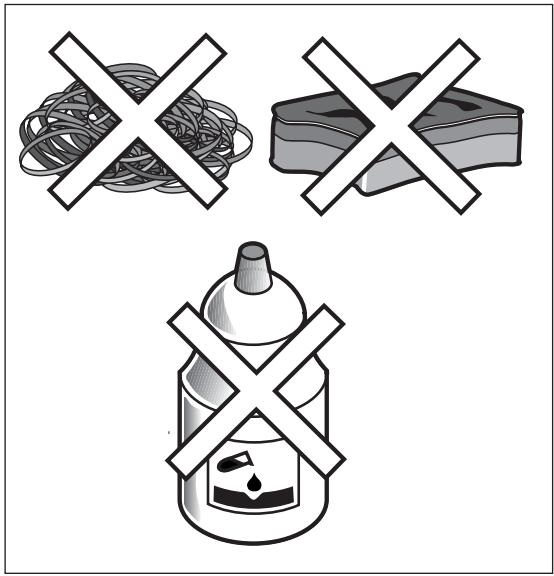

• N'utilisez pas d'objet tranchant (couteau, gratoir, tournevis etc.) ou d'éponge à face abrasive.
• N'utilise pas de détergents abrasifs ou corrosifs tels que : bombes aérosols pour four, produits détachants, produits anti-rouille, poudres à récurer.

Les manettes

• Utilisez une éponge très légèrement imbibée d'eau savonneuse. Rincez et séchez soigneusement.

Pour un meilleur nettoyage du plan de cuisson, les manettes sont amovibles.

Assurez-vous que la manette soit sur la position "Arrêt".
- Retirez la manette.
- Àprous le nettoyage, remettez en place la manette dans sa position initiale.

Lors du nettoyage, enaucun cas du liquide ou du produit d'entretien ne doit pénétrer à l'intérieur du caisson ou se situant les éléments electriques.

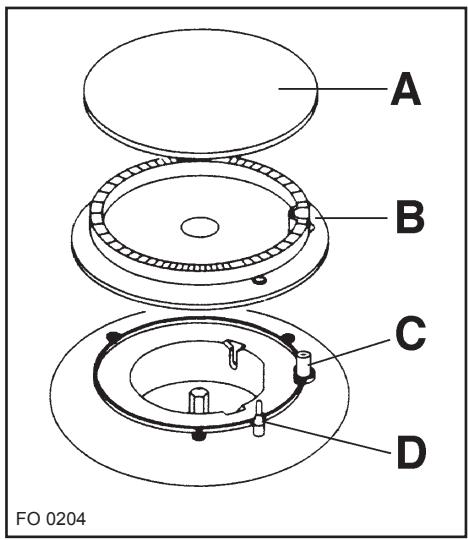

Nettoyage de la bougie d'allumage

Ces apparèils sont munis d'allumeurs électriques. L'allumage est assured par une "bougie" en céramique et une electrode métallique (Fig. dessus - lecture C). Pour éviter les difficultés d'allumage, dévelopir ces deux éléments en parfait état de propre et veillez à ce que les orifice des brûleurs ne soient pas obstrués.

A-Chapeau du bruleur
B-Coronne du bruleur
C-Bougied'allumage
D - Sécurité thermocouple

Caractéristiques techniques

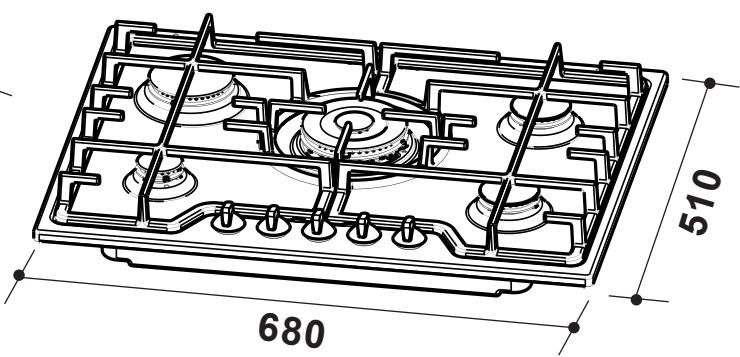

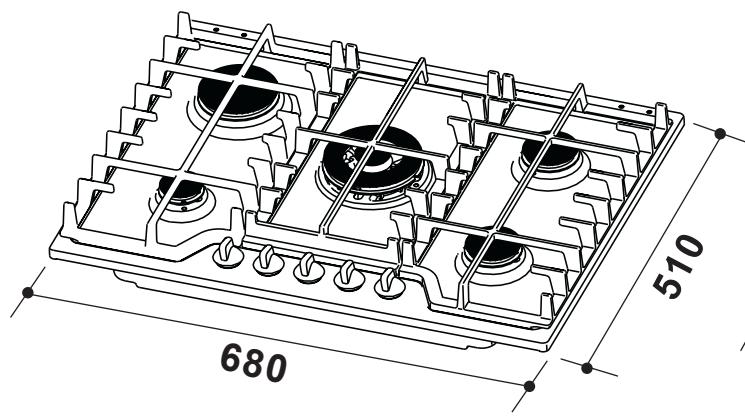

Dimensions de la table de cuisson

Largeur 680 mm.

Profondeur 510 mm.

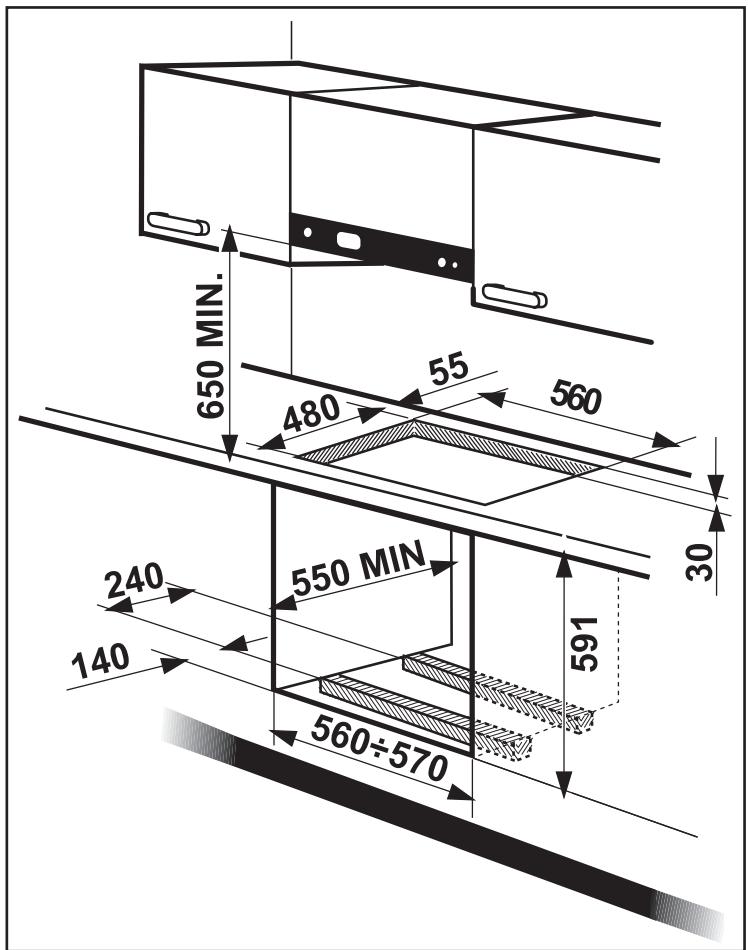

Dimensions de l'ouverture pour l'encastrement dans le plan de travail

Largeur 560 mm.

Profondeur 480 mm.

Puisance des bruleurs

Bruleur Ultra-Rapide 4,0 kW

Bruleur Rapide 2,8 kW

Brûleurs Semi-rapide 2,0 kW

Brûleur Auxiliaire 1,0 kW

Catégorie: II2E+3+

Alimentation 230 V - 50 Hz

Air nécessaire à la combustion 16 m³/h

Catégorie II2E+3+

Appareil régle en Usine pour fonctionner avec gaz type G20/G25 - 20/25 mbar

Cet apparéil est conforme aux Directives Communitaires CEE suivantes:

• 73/23 - 90/683 (Basse Tension);
• 90/396 (Appareil Gaz)
• 89/336 (Compatibilité Electromagnétique);
  -93/68 (Directives Générales);

Conformément à la Législation en vigueur, votre Vendeur est tenu, lors de l'acte d'achat de votre apparéil, de vous communiquer par écrit les conditions de garantie et sa mise en œuvre appliquées sur celui-ci.

Sous son entière initiative et responsabilité, votre Vendeur répondra à toutes vos questions concernant l'achat de votre apparéil et les garanties qui y sont attachées.

N'hésitez pas à le contacter.

Plaque signalétique

En appelant un Service ÀpRES Vente, indiquez-lui le modele, le numero de produit et le numero de série de l'appareil. Ces indications figurent sur la plaque signalétique située sur votre apparéil.

Service après Vente

En cas d'anomalie de fonctionnement, le vendeur de votre apparéil est le premier habilité à intervenir. A défaut (déménagement de votre part, fermeture du magasin où vous avez effectué l'achat...,), veillez consulter le Centre Contact Consommateurs qui vous communiquera alors l'adresse d'un Service Àpès Vente.

En cas d'intervention sur votre apparéil, exigez du Service ÀpRES VENTE les Pièces de Rechange certifiées Constructeur.

Installation

Emplacement

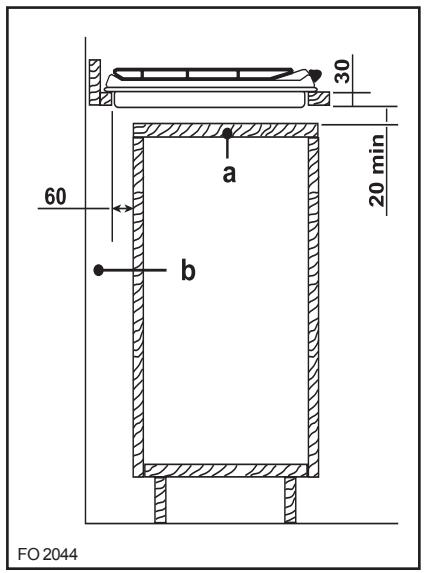

Les meubles juxtaposés aux côts de la table de cuisson ne doivent pas dépasser la hauteur de cette-ci. Les bords latéraux de la découverte pratiquée doivent se trouver à au moins 100 mm. des murs ou des meubles latéraux.

Les meubles suspendus ou les hottes doivent'être installés à une hauteur minimale de 650~mm . au dessus de la table de cuisson.

N'installez pas l'appareil pres de matérielux inflammables (par ex.: rideaux, torchons etc.).

Débranchez l'appareil avant toute intervention.

Important

• L'installation et le branchement de l'appareil doivent être effectuels par un personnel qualifié con-formément aux textes réglementaires et règes de l'art en vigueur, notamment:
• Arrêté du 2 août 1977, Règles Techniques et de Sécurité applicables aux installation de gaz combustibles et d'hydrocarbures liquifiés à l'intérieur des batiments d'habitation et leurs dépendances;
• Norme DTU P 45 • 204, Installations de gaz (anciennement DTU n.° 61 - installation de gaz - Avril 1982 + additif n.° 1 Juillet 1984);
• Règlement Sanitaire Départemental.

Pour les appareils raccordés au réseau électrique:
- Norme NF C 15 100 - Installations électriques à basse tension - Règles.

Recommendations

• Vérifiez que le débit du compteur et le diamètre des canalisations sont suffisants pour alimenter tous les-appareils de l'installation et vérifiez que tous les raccords sont bien étanches;
• N'omettez pas d'instructor un robinet de barrageque visible et accessible.

Raccordement gaz

Raccordez la table à la bouteille ou à l'installation selon les prescriptions légales en la matière.

Assurez-vous que l'appareil est réglé pour le type de gaz auquel il sera alimenté. Pour le passage d'un gaz à un autre, reportez-vous au paragraphe "Adaptation des brûleurs au gaz utilisé".

Important

Pour un fonctionnement correct, une consommation réduite et une plus grande durée de vie de l'appareil, assurez-vous que la pression d'alimentation correspond aux valeurs indiquées dans le tableau.

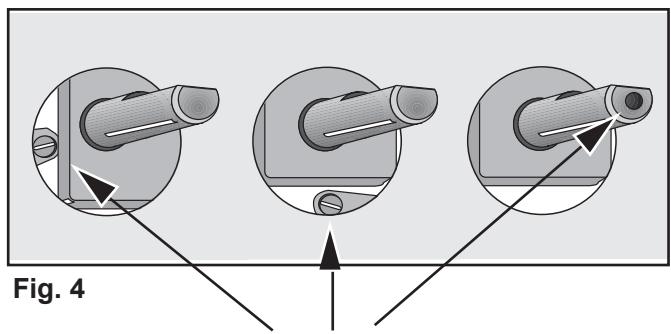

Si l'appareil est alimenté en gaz Butane ou Propane (bouteille), contrôle que le régulateur de pression débite le gaz à une pression de 28 mbar pour le Butane et 37 mbar pour le Propane.

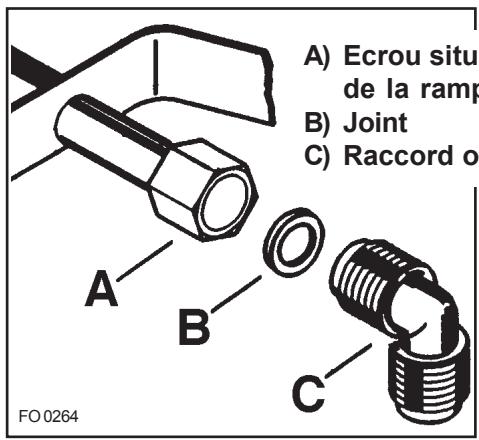

1) Vissez le raccord orientable C dans l'écrou A situé à l'extrémité de la rampe d'alimentation, sans omettre d'intercaler le joint d'étanchéité B (Fig. 1).
2) Orientez le raccord C dans la direction voulue, puis effectuez un serrage correct.
3) Effectuez ensuite le raccordement du tube d'arrivée de gaz.
4) Contrôlez la parfaite étanchéité du raccord et de l'embout en utilisant une solution savonneuse.
5) Fixez l'appareil au meuble.

Fig. 1

Raccordement "rigide"

Effectuez le raccordement en utilisant des tuyaux rigides métalliques (cuivre avec embout mécanique).

Raccordement "flexible" avec embout mécanique

Gaz naturel

Le raccordement s'effectue avec un tuyau flexible à embout mécanique qui se visse directement sur le coude terminant la rampe de l'appareil (la tuyauterie doit être visible sur toute sa longueur). Elle doit être conforme à la norme "NFD 36-100" (durée de vie 5 ans) ou "NFD 36-103" (durée de vie 10 ans). Le raccordement peut se faire aussi avec un flexible métallique "NFD 36-121"

- Butane/Propane

Un tubeouple,équipé de sescolliers (conformé à XPD 36-110) peut être utilisé s'il est vistable sur toute la longueur et si l'appareil ne fonctionne qu'au butane. Si l'appareil fonctionne au propane, il faut utiliser un flexible conformé à la norme XPD 36-112 ou un flexible métallique conformé à "NFD 36-125".

Pour assembler les différentes pieces il est conseilé de suivre l'ordre suivant:

• fixez le raccord orientable à l'embout en interpolant le joint;
• fixez le raccord orientable à la rampe d'alimentation de l'appareil;
• orientez le raccord dans la direction voulue;
• contrôle la parfaite étanchéité du raccord et de l'embout en utilisant une solution savonneuse;
• fixez l'appareil au meuble.

Entretien

Contrôlez périodiquement le tuyau d'arrivée du gaz et l'éventuel régulateur de pression. En cas d'anomalie remplacez la pièce défectueuse.

Pour garantir un bon fonctionnement et une bonne sécurité, il est nécessaire de procéder périodiquement au graissage des robinets de réglage du gaz. Confiez cette opération à un technicien qualifié.

Fig. 2

Branchement électrique

Reliez l'appareil à la terre, conformément aux prescriptions de la norme NF.C 15100 et aux règlements en vigueur.

Avant d'effectuer le branchement s'assurer que:

• le disjoncteur et l'installation électrique peuvent supporter la charge de l'appareil (voir la plaque signalétique);
• l'installation d'alimentation soit équipée d'une prise de terre efficace selon les normes en vigueur;
• la prise ou l'interrupteur principal soient facilement accessibles.

L'appareil ne doit pas etre raccordé à l'aide d'un prolongateur, d'une prise multiple ou d'un raccordement multiple (risque d'incendie).

Vérifiez que la prise de terre est conforme aux règlements en vigueur.

Les tables de cuisson sont équipées d'un cable d'alimentation et sont aptes au fonctionnement en 230V - 50 Hz.

Appliquez au cable une fiche normalisée, pour la charge indiquée sur la plaque signalétique. Branchez la fiche à une prise ajustate.

Si I'on désire un branchement direct au réseau (branchement fixe) il faut intercaler entre l'appareil et le réseau un interrupteur sur le (:oté de l)'installation avec une ouverture minimum entre les contacts de 3 mm.

Le cable de terre jaune-vert ne doit pas etre interrompu par l'interrupteur et doit etre relié à la borne du conducteur de protection.

Le cable de phase de couleur marron (provenant de la borne "L" de la planchette à bornes) doit toujours être relié à la phase du réseau d'alimentation.

Le cable d'alimentation doit être placé de telle manière qu'il ne touche aucune partie chaude.

Après le branchement essayez les éléments chauffants en les faisant fonctionner pendant 3 minutes environ.

Notre responsabilité ne saurait estre engagee en cas d'accidents ou d'incidents provoqués par une mise à la terre inexistante ou defectueuse.

Remplacement du cable d'alimentation

En cas de remplacement du cable, n'utilise que des cables de type H05V2V2-F T90 adaptés à la charge et à la température d'exploitation. En outre, il faut que le cable de terre jaune/vert soit plus long d'environ 3 cm. que les cables de phase et neutre.

Le cable d'alimentation sera positionné de façon à ce qu'enaucun point sa température n'excède 90^

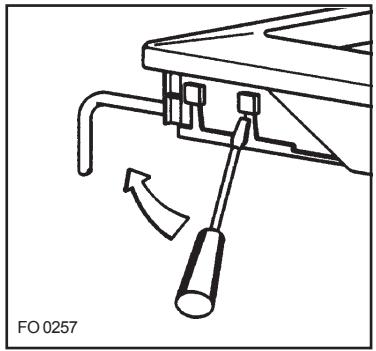

Pour ouvrir la trappe d'accès à la barrette secteur et avoir accès aux bornes de raccordement, procéder comme décrit ci-dessous:

• insérez l'extrémité d'un tournevis dans les saillies situées sur le côte de l'appareil (Fig.2);
• exercez una faible pression et faites levier vers le haut.

Adaptation des brûleurs au gaz utilisé

Pour la conversion de l'appareil d'un type de gaz à l'autre, opérez comme suit:

Remplacement des injecteurs

1) Otez les grilles.
2) Enlevez les brûleurs.

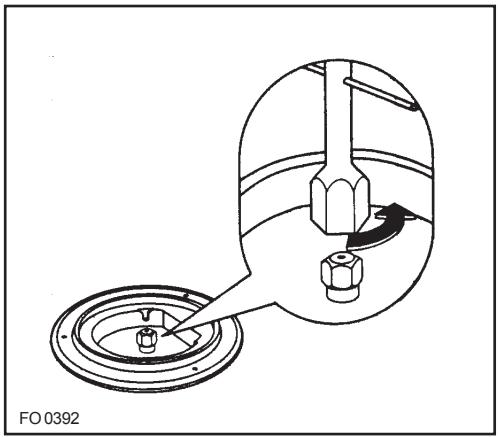

3) Avec une clé de 7 dévissez les injecteurs (Fig. 3) et remplacez-les par ceux convenant au type de gaz utilisé (voir tableau).
4) Remplacez l'étiquette d'éallonage (collée à côté du tuyau d'alimentation en gaz) par cette correspondant au nouveau type de gaz. Elle se trouve dans l'emballage des injecteurs fournis avec la table.

Réglage du ralenti

1) Allumez chacun des brûleurs.
2) Tournez les manettes jusqu'à l'obtention du début réduit.
3) Retirez les manettes.

Alimentation en gaz naturel

Agissez sur la vis de réglage (Fig. 4) jusqu'à l'obtention d'une petite flamme régulière.

Alimentation en gaz Butane ou Propane

Vissez à fond la vis, celle-ci étant déjà prévue pour assurer le début minimum. Contrôlez en tournant la manette de la position de début minimum et vice versa, que la flamme ne s'éteint pas.
Remarque: La vis de réglage est de petite dimension, utilisez un tournevis plat très fin.
4) Remontez les manettes en effectuant les opérations dans l'ordre inverse.

Les opérations ci-dessus peuvent être effectuéesaisément après encastrement de la table de cuisson dans le meuble de cuisine.

Vis de réglage du début minimum

TYPE DE BRULEUR	DéBIT CALORIFIQUE NOMINAL kW	DéBIT CALORIFIQUE MINIMUM kW	DéBIT CALORIFIQUE NOMINAL
			GAZ NATUREL			GAZ BUT.-PROP. 28-30/37 mbar
			Repère injecteur 100/mm	m³/h		Repère injecteur 100/mm	g/h
				G20 20 mbar	G25 25 mbar		G30	G31
Auxiliaire	1,0	0,33	70	0,095	0,111	50	72	71
Semi-rapide	2,0	0,45	96	0,190	0,221	71	145	143
Rapide	Gaz Naturel: 3,0 But./Prop. : 2,8	0,65	113	0,286	0,333	86	203	200
Ultra-rapide	4,0	1,2	146	0,381	0,443	98	291	286

Encastrement

TG 5022

TG 5042

Les dimensions sont indiquées en millimétres.

Encastrement et assemblage

Les tables de cuisson peuvent être encastrées dans un meuble ayant une ouverture aux dimensions indiquées dans la Fig. 7.

Le bord de la démarchee pratiquée doit se couver à au moins 55 mm du mur du fond.

Les bords latéraux doivent se couver à au moins 150 mm des murs ou des meubles latéraux.

Pour fixer la table de cuisson au meuble procédez comme suit:

• placez les joints fournis sur les bords de la découpe: positionnez-les exactement sur les bords avant et arrêté, et à 50 mm des bords latéraux, en veillant à ce que les extrémités des joints soient parfaitement jointives, sans recouvrement (Fig. 5);
• placez la table dans la niche d'encastrement en la centrant correctement;
  Fixez la table au meuble à l'aide des pattes de serrage prévues à cet effet. (Fig. 6). La traction exercée par les vis est suffisante pour tracer un sillon dans le joint d'étanchéité, que l'on pourrait aisément enlever.

Le bord de la table de cuisson forme un double labyrinthe, assurant une parfaite étanchéité contre l'infiltration de liquides.

L'encastrement de la table de cuisson au dessus d'un lave-vaisselle, d'un réfrigérateur, d'un congélateur, d'un four, ou d'un lave linge est déconseillé lorsque le constructeur de ces apparils électroménagers ne l'a pas formellement prévu.

Fig. 5

a) Joint d'étanchéité
Fig. 6

Possibilities d'encastrement

Dans un meuble de cuisine avec porte

Le meuble destiné à receivevoir la table de cuisson devra être fabriqué de façon que le contact avec les parties métalliques chaudes soit évité.

Reportez you à la solution illustrée dans la Fig. 8.

La tablette sous la table de cuisson doit êtreaisément démontable pour avoir facilementaccès à l'appareil en cas de réparation.

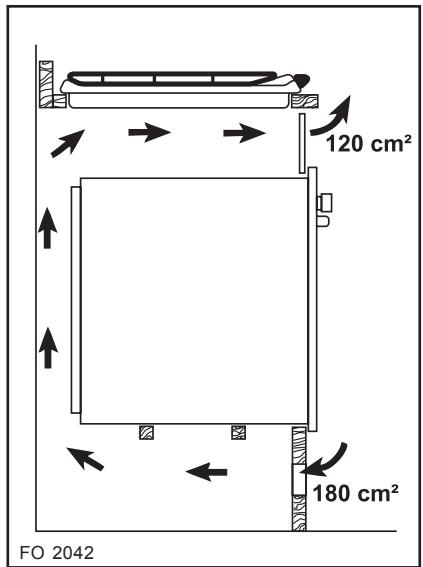

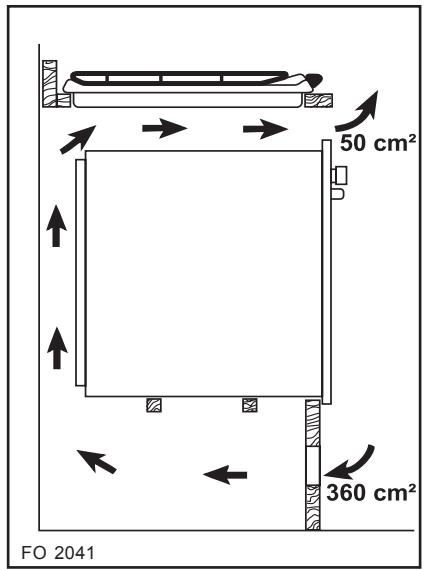

Au-dessus d'un four

Pour les côtes d'encastrement reportez vous à la Fig. 7. Prévoir deux supports pour l'aération. Les figures 9 et 10 illustrent deux solutions possibles.

Les raccordements électriques du four et de la table doivent rester accessibles et être effectués séparément.

Les meubles suspendus ou les hottes doivent être installés à une hauteur minimale de 650 mm au-dessus de la table de cuisson (Figure 7).

Fig. 7

Fig. 8

a) Tablette amovable
b) Espace évientuel pour les raccordements

Fig. 9

Fig. 10
