MODE D'EMPLOI TDM-7554R ALPINE

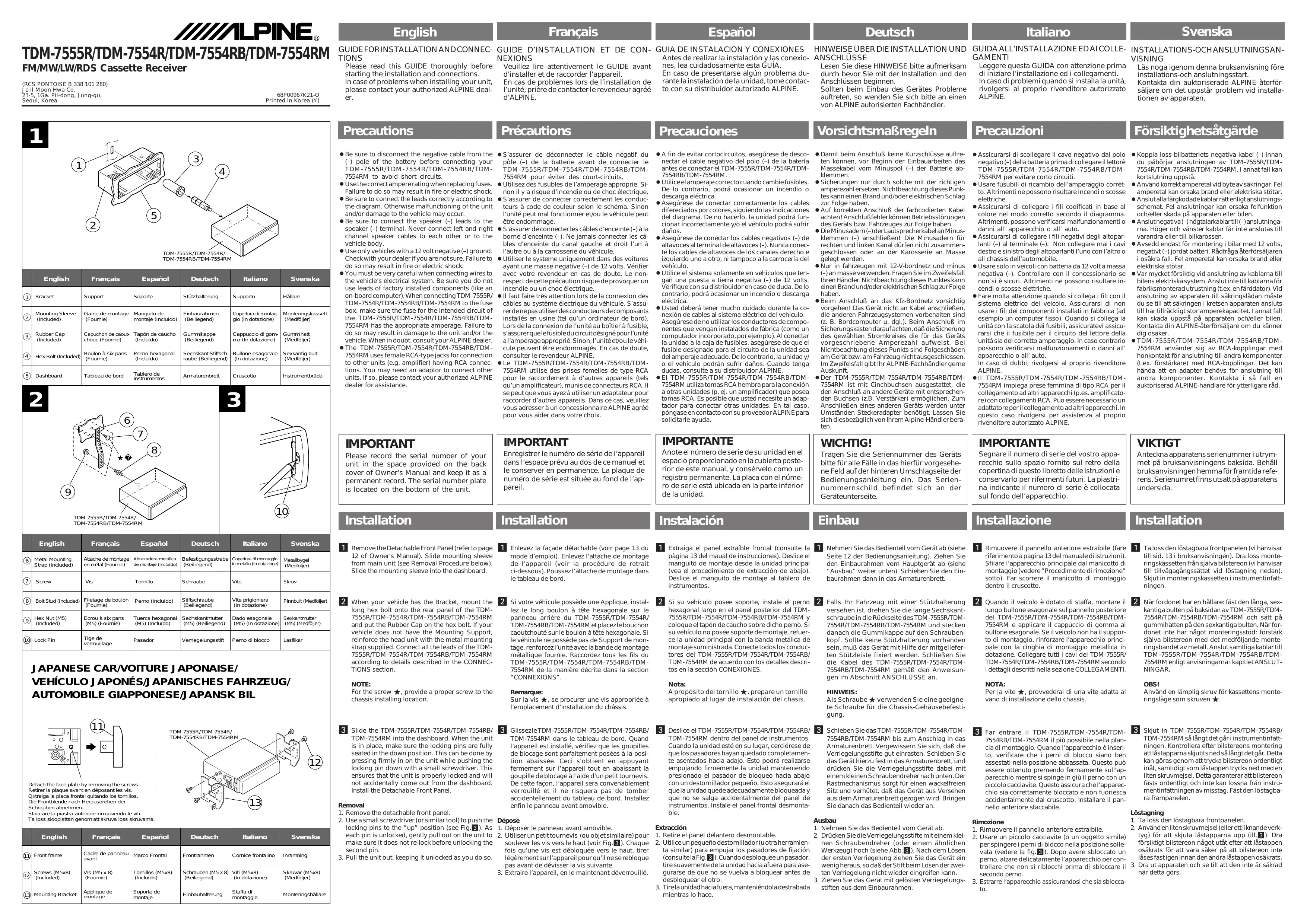

Enlevez la façade détachable (voir page 13 du mode d’emploi). Enlevez l‘attache de montage de l’appareil (voir la procédure de retrait ci-dessous). Poussez l‘attache de montage dans le tableau de bord.

Si votre véhicule possède une Applique, installez le long boulon à tête hexagonale sur le panneau arrière du TDM-7555R/TDM-7554R/ TDM-7554RB/TDM-7554RM et placez le bouchon caoutchouté sur le boulon à tête hexagonale. Si le véhicule ne possède pas de Support de montage, renforcez l’unité avec la bande de montage métallique fournie. Raccordez tous les fils du TDM-7555R/TDM-7554R/TDM-7554RB/TDM7554RM de la manière décrite dans la section “CONNEXIONS”.

Deutsch ’ S’assurer de déconnecter le câble négatif du pôle (–) de la batterie avant de connecter le TDM-7555R/TDM-7554R/TDM-7554RB/TDM7554RM pour éviter des court-circuits. ’ Utilisez des fusubles de l’amperage approprie. Sinon il y a risque d’incendie ou de choc électrique. ’ S’assurer de connecter correctement les conducteurs à code de couleur selon le schéma. Sinon l’unité peut mal fonctionner et/ou le véhicule peut être endommagé. ’ S’assurer de connecter les câbles d’enceinte (–) à la borne d’enceinte (–). Ne jamais connecter les câbles d’enceinte du canal gauche et droit l’un à l’autre ou à la carrosserie du véhicule. ’ Utiliser le systeme uniquement dans des voitures ayant une masse negative (–) de 12 volts. Vérifier avec votre revendeur en cas de doute. Le nonrespect de cette précaution risque de provoquer un incendie ou un choc électrique. ’ Il faut faire très attention lors de la connexion des câbles au système électrique du véhicule. S’assurer de ne pas utiliser des conducteurs de composants installés en usine (tel qu’un ordinateur de bord). Lors de la connexion de l’unité au boîtier à fusible, s’assurer que le fusible du circuit désigné pour l’unité a l’ampérage approprié. Sinon, l’unité et/ou le véhicule peuvent être endommagés. En cas de doute, consulter le revendeur ALPINE. ’ Le TDM-7555R/TDM-7554R/TDM-7554RB/TDM7554RM utilise des prises femelles de type RCA pour le raccordement à d’autres appareils (tels qu’un amplificateur), munis de connecteurs RCA. Il se peut que vous ayez à utiliser un adaptateur pour raccorder d’autres appareils. Dans ce cas, veuillez vous adresser à un concessionnaire ALPINE agréé pour vous aider dans votre choix. NOTE: For the screw ≤, provide a proper screw to the chassis installing location.

Glissez le TDM-7555R/TDM-7554R/TDM-7554RB/ TDM-7554RM dans le tableau de bord. Quand l’appareil est installé, vérifiez que les goupilles de blocage sont parfaitement posées à la position abaissée. Ceci s’obtient en appuyant fermement sur l’appareil tout en abaissant la goupille de blocage à l’aide d’un petit tournevis. De cette façon, l’appareil sera convenablement verrouillé et il ne risquera pas de tomber accidentellement du tableau de bord. Installez enfin le panneau avant amovible. Removal

1. Remove the detachable front panel.

2. Use a small screwdriver (or similar tool) to push the Dépose

locking pins to the ”up” position (see Fig.d). As 1. Déposer le panneau avant amovible. each pin is unlocked, gently pull out on the unit to 2. Utiliser un petit tournevis (ou objet similaire) pour make sure it does not re-lock before unlocking the soulever les vis vers le haut (voir Fig.d). Chaque second pin. fois qu’une vis est débloquée vers le haut, tirer

3. Pull the unit out, keeping it unlocked as you do so.

légèrement sur l’appareil pour qu’il ne se rebloque pas avant de dévisser la vis suivante.

3. Extraire l’appareil, en le maintenant déverrouillé.

• Fil de sortie de haut-parleur avant gauche (–) (Blanc/Noir)
