Type de produit	Kit d'amplification et de haut-parleurs pour autoradio
Marque	Alpine
Modèle	SPC106S907
Compatibilité	Radio 1 DIN Mercedes-Benz (E1D) ou système de navigation MBUX
Composants inclus	2 haut-parleurs de graves (woofers), 2 tweeters avec cale de montage, 2 blocs de plastique, mousse adhésive
Alimentation	Via le connecteur du haut-parleur d'origine du véhicule
Puissance nominale	Non spécifiée, adaptée au système d'origine
Impédance	Compatible avec l'installation d'origine (généralement 4 ohms)
Dimensions des haut-parleurs	Woofer : 165 mm (6,5 pouces) standard, Tweeter : 25 mm (1 pouce)
Poids total approximatif	1,5 kg
Matériaux	Plastique ABS, mousse, aimant néodyme pour tweeter
Installation	Dans les panneaux de porte avant et tableau de bord
Outils nécessaires	Clé Torx T20, T25, T30, levier en plastique
Fonctions principales	Amélioration de la qualité sonore, remplacement des enceintes d'origine
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec, éviter les solvants
Sécurité	Débrancher la batterie avant installation, respecter les couples de serrage
Pièces détachées et réparabilité	Pièces disponibles auprès du service après-vente Alpine
Garantie	2 ans (selon législation en vigueur)

FOIRE AUX QUESTIONS - SPC106S907 ALPINE

Ce kit est-il compatible avec ma Mercedes-Benz Classe C (W205) ?

Oui, ce kit est conçu pour les véhicules Mercedes-Benz équipés d'une radio 1 DIN ou d'un système MBUX. Il est compatible avec de nombreux modèles, notamment les Sprinter, Classe C, Classe E, etc. Vérifiez la compatibilité exacte dans la notice.

Dois-je acheter des adaptateurs supplémentaires ?

Pour les véhicules MBUX avec haut-parleur central, l'adaptateur optionnel Alpine EXA-21CA252 est recommandé. Aucun autre adaptateur n'est nécessaire.

Quels outils sont nécessaires pour l'installation ?

Vous aurez besoin de clés Torx T20, T25, T30 et d'un levier en plastique pour déclipser les panneaux de porte.

Puis-je installer ce kit moi-même ?

Oui, l'installation est expliquée en détail dans la notice. Il est recommandé d'avoir des compétences de base en bricolage automobile. Si vous n'êtes pas sûr, faites appel à un professionnel.

Ce kit améliore-t-il vraiment le son ?

Oui, les haut-parleurs Alpine offrent une meilleure réponse en fréquence et une puissance accrue par rapport aux haut-parleurs d'origine, ce qui améliore considérablement la qualité sonore.

Les connecteurs sont-ils compatibles avec mon véhicule ?

Oui, les connecteurs sont conçus pour se brancher directement sur le faisceau d'origine sans couper ni modifier les câbles.

Que faire si mon véhicule a un système MBUX avec haut-parleur central ?

Utilisez l'adaptateur optionnel EXA-21CA252 pour atténuer le haut-parleur central et éviter les interférences. Ne débranchez pas le connecteur E-call blanc.

Comment nettoyer les haut-parleurs ?

Utilisez un chiffon doux et sec pour dépoussiérer les grilles. Évitez les produits chimiques ou l'eau qui pourraient endommager les membranes.

Y a-t-il des précautions de sécurité à prendre ?

Débranchez toujours la batterie avant de commencer l'installation pour éviter tout court-circuit. Manipulez les haut-parleurs avec soin pour ne pas percer les membranes.

Où puis-je trouver la notice complète ?

La notice complète est disponible en téléchargement gratuit au format PDF sur le site notice-facile.com.

MODE D'EMPLOI SPC106S907 ALPINE

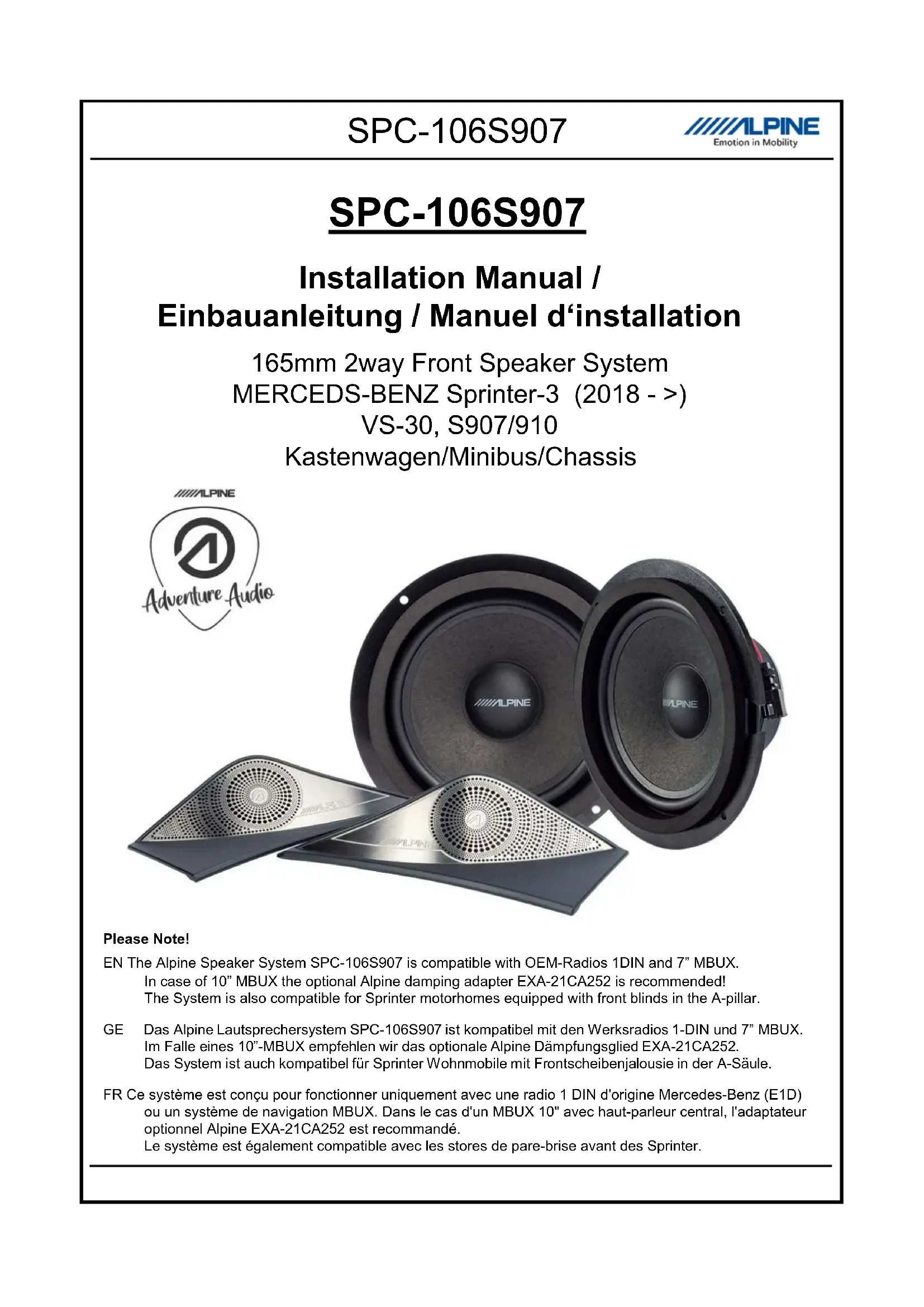

FR Ce système est conçu pour fonctionner uniquement avec une radio 1 DIN d'origine Mercedes-Benz (E1D) ou un système de navigation MBUX. Dans le cas d'un MBUX 10" avec haut-parleur central, l'adaptateur optionnel Alpine EXA-21CA252 est recommendé. Le système est également compatible avec les stores de pare-brise avant des Sprinter.

Parts list / Teileliste / List des pieces

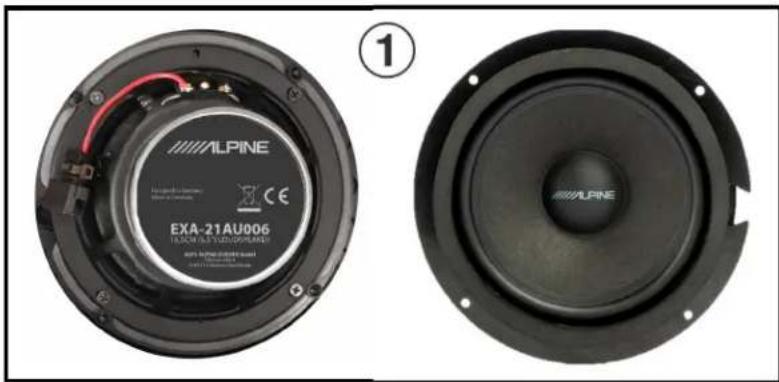

Woofer speaker / Basslautsprecher / Haut-parleur de graves

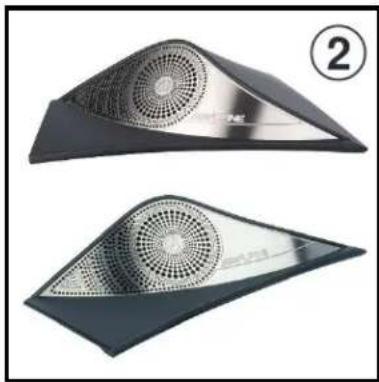

2 Tweeter mounting kit/ Hochton Einbausatz / Cale de montage du Tweeter

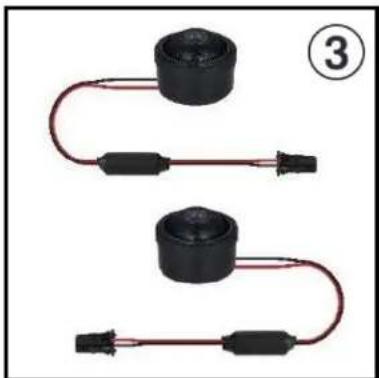

3 Tweeter / Hochtöner / Tweeter
Plastic block / Kunststoffblock / Bloc de plastique

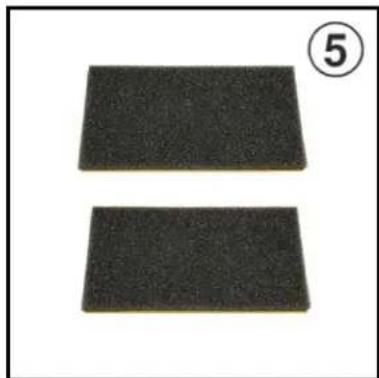

Foam pads / Schaumstoffstücke / Mousse

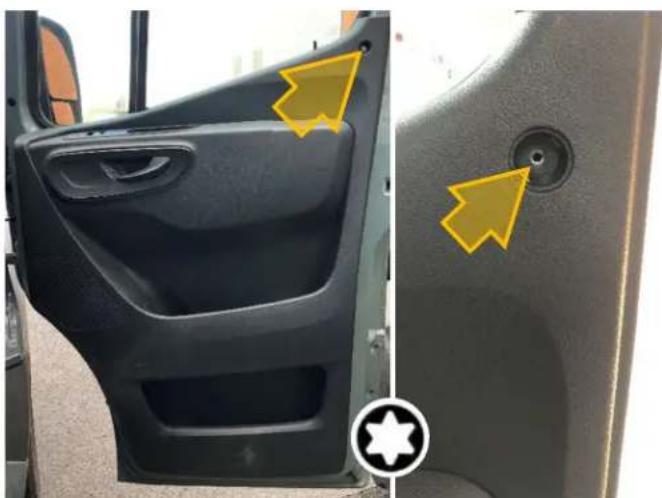

FR Retirez le couvercle en plastique et la vis Torx (T25) dans le coin supérieur droit du panneau de porte.

②

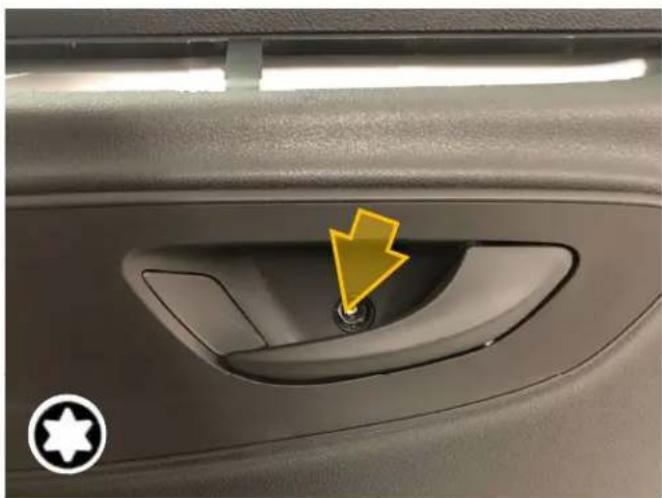

FR Retirez le couvercle en plastique et la vis derrière la poignee de porte (Torx 20).

(3)

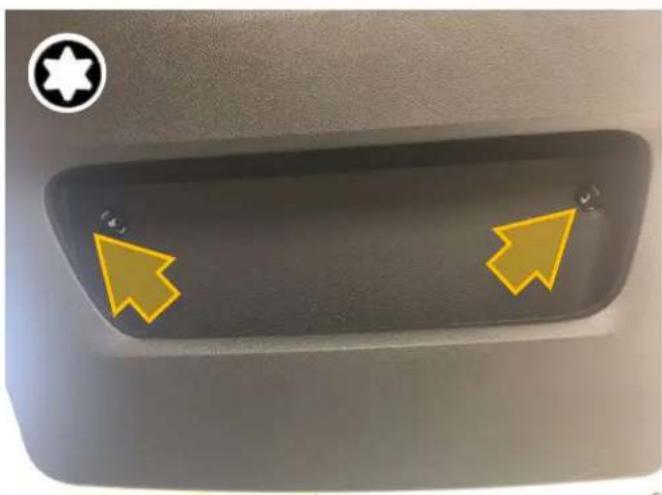

FR Retirez les 2 vis au milieu du panneau de porte (Torx 30).

(4)

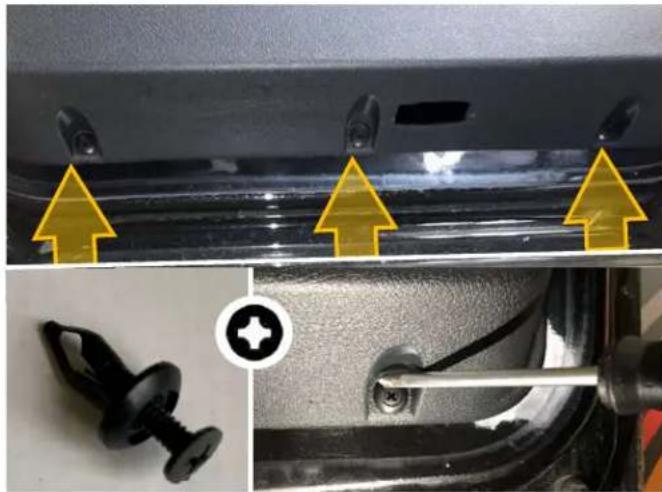

FR Retirez les 3 vis en plastique au bas du panneau de porte.

(5)

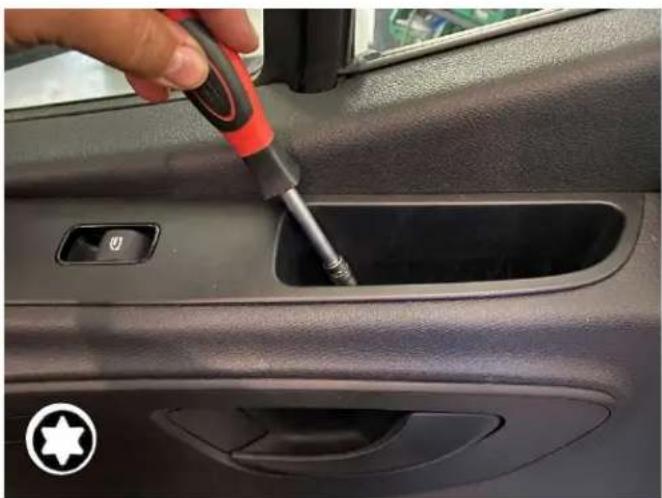

FR Retirez le couvercle en plastique et la vis à l'intérieur de la poignée (Torx 30).

(6)

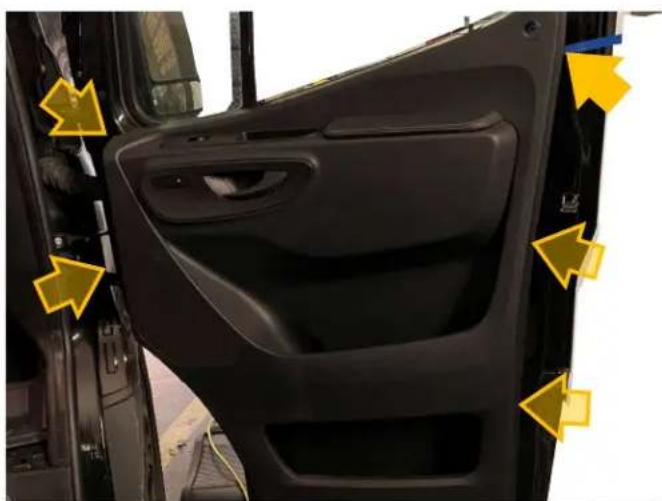

FR Utilisez un levier en plastique pour libérer les clips du panneau de porte. Commencez en haut à droite puis continuez dans le sens inverse des aiguilles d'une montre.

⑦

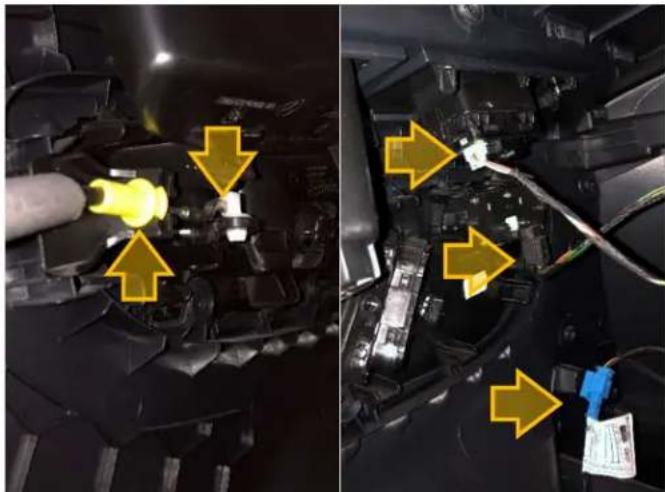

EN Unclip the door handle release cable, unplug all electrical connectors to the door panel.
GE Entriegeln Sie die eingehänge Tügriffmechanik und losen alle elektrischen Stecker zur Turverkleidung.
FR Deverrouillez le mecanisme de la poignee de porte à charnière et débranchez tous les connecteurs electriques du panneau de porte.

(8)

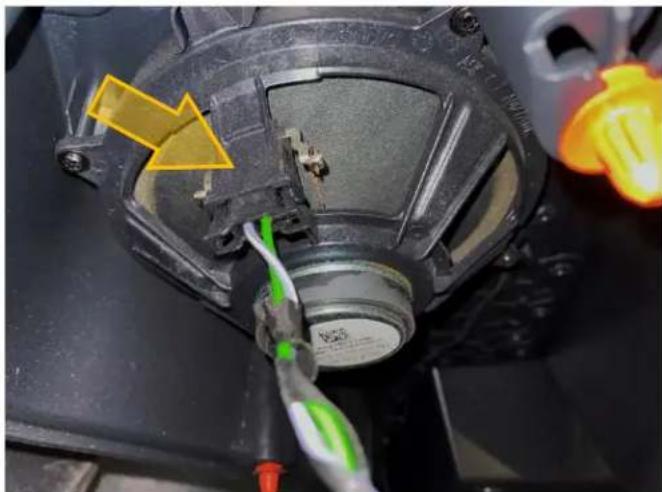

EN Unplug the connector from the speaker and remove the door panel from the door.
GE Losen den Stecker des Laufsprechers und...,
nehmen dann die Turverkleidung von der Tur.
FR Debranchez le connecteur du haut-parleur et retirez le panneau de porte de la porte.

(9)

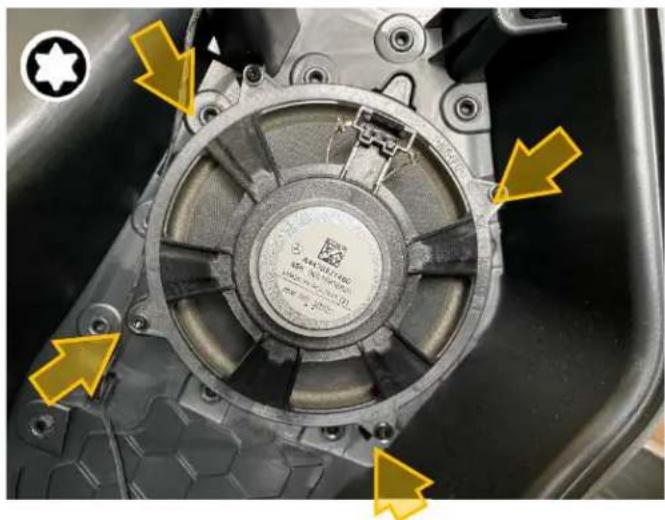

EN Remove the 4 screws from the original speaker to remove the speaker (Torx 20).
GE Losen Sie die 4 TORX-Schrauben (T20) um den originalen Laufsprecher zu entnahmen.
FR Retirez les 4 vis du haut-parleur d'origine pour retarder le haut-parleur (Torx 20).

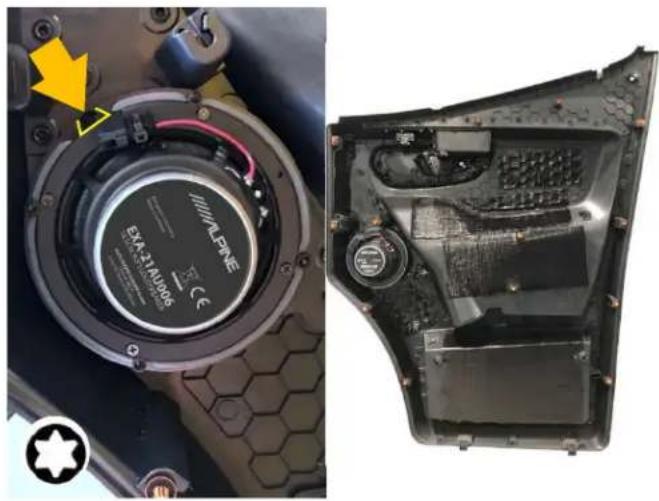

FR Placez le haut-parleur Alpine (#1) avec l'encoche (flèche) dans l'espace du panneau de porte et montez le haut-parleur avec les 4 vis de haut-parleur d'origine (Torx-20).

>OPTIONAL:

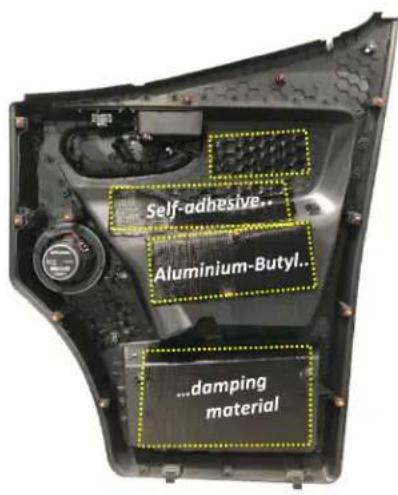

FR Afin d'améliorer le rendu sonore et d'éviter le bruit du panneau de porte en plastique ABS, nous recommendons d'isoler le panneau de porte. (mais ce n'est pas indispensable!)

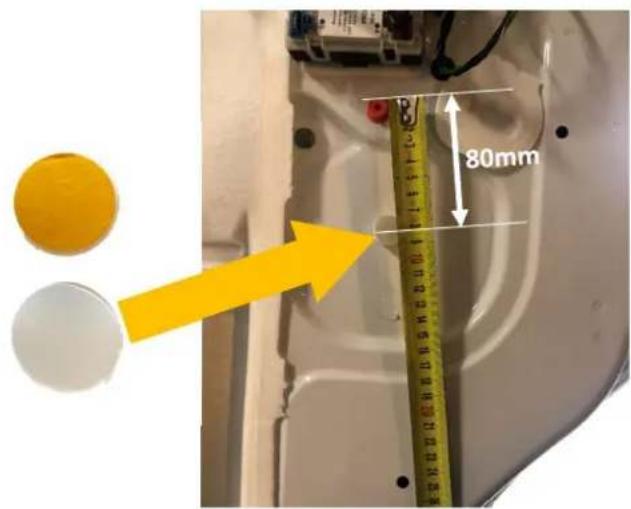

FR Pour rendre le panneau de porte plus rigide et pour eliminer les vibrations du panneau de porte en plastique ABS, collez le bloc de plastique fourni (#4) sur la porte (position illustrée cidesous)

(13)

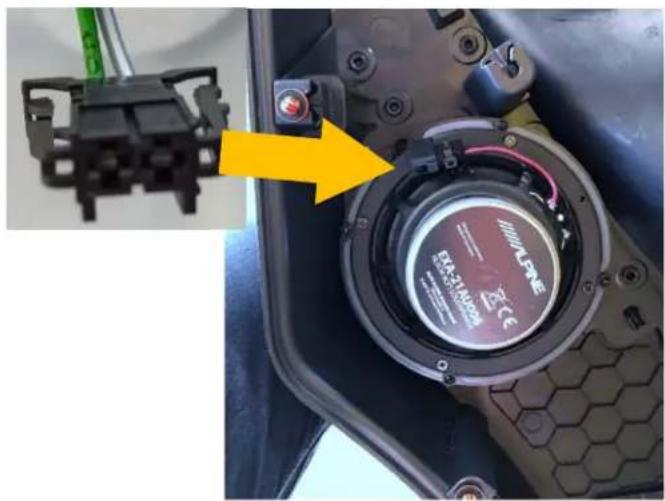

FR Branchez le connecteur du haut-parleur sur le haut-parleur Alpine installé et montez la carte de porte (inverse des étapes 1 à 7).

(14)

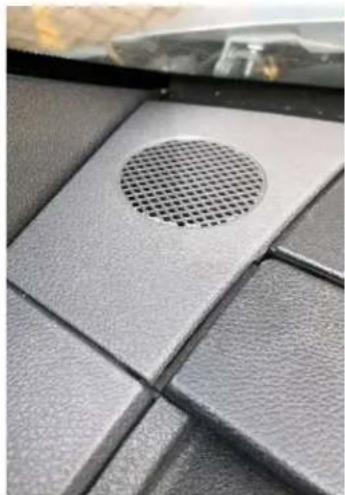

FR Retirez le couvercle du haut-parleur du tweeteter d'origine.

(15)

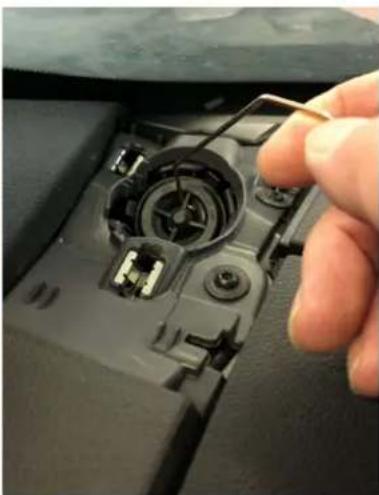

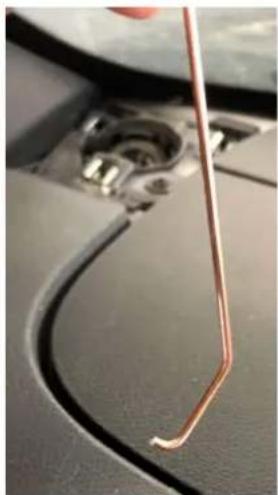

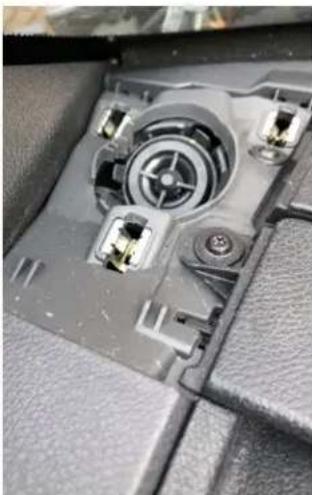

FR Retirez le tweeter d'origine du tableau de bord (tirez delicatement le tweeter avec un crochet d'extraction et ouvre les clips en plastique avec un tournevis).

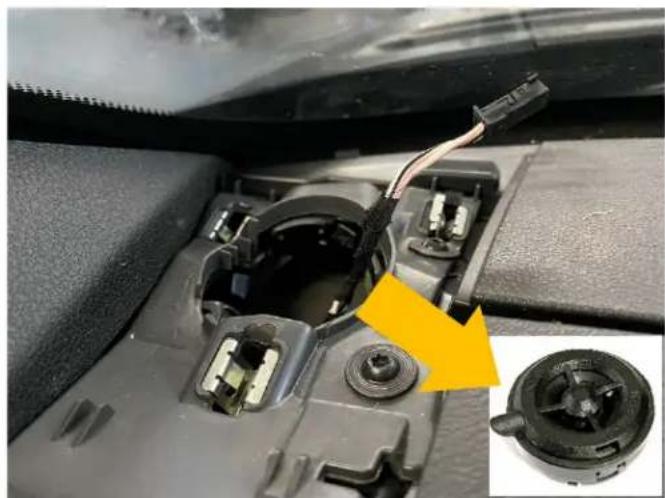

EN Disconnect and remove the original tweeter.

FR Debranchez et retirez le tweeter d'origine.

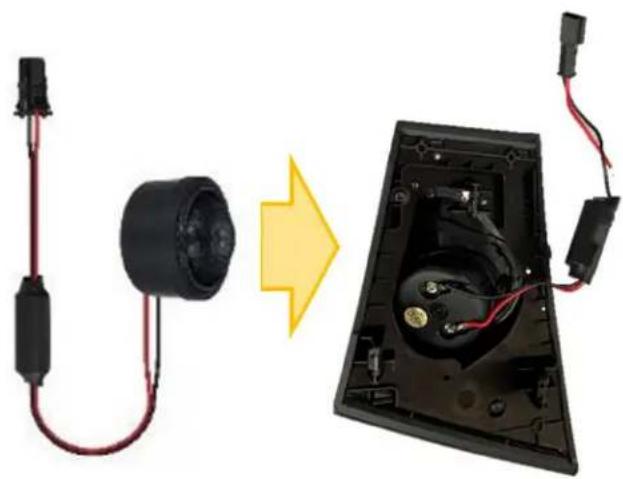

FR Insérez le tweeter Alpine (#3) dans le boîtier du tweeter Alpine (#2).

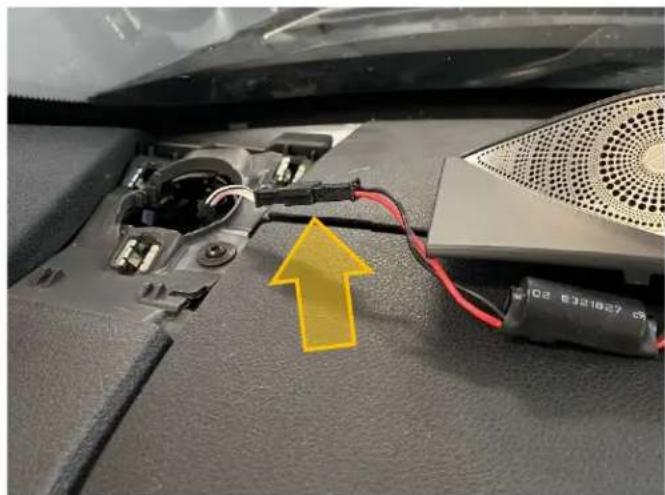

FR Connectez le tweeter Alpine au connecteur du tweeter du vehicule.

>OPTION: Alpine SPC-W84AS907/907-R

FR Connectez le tweeter Alpine au connecteur de tweeter du faisceau de l'amplificateur Alpine.

19

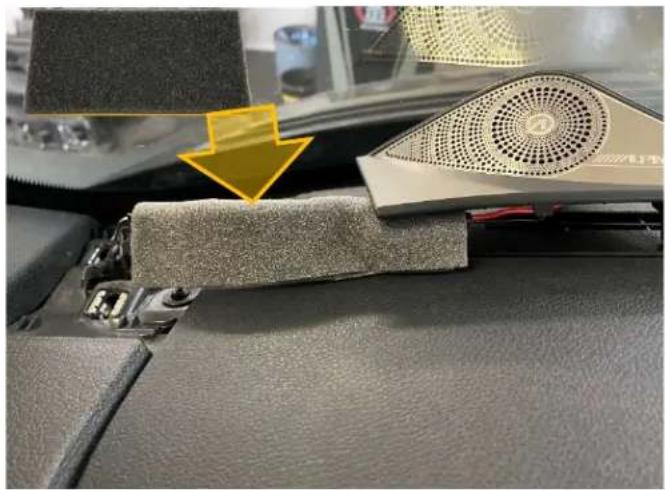

FR Enroulez la mousse adhésive jointe (#5) autour du condensateur et du connecteur. Rangez-le ensuite dans la fente du tweeteter du vehicule à l'intérieur du tableau de bord.

20

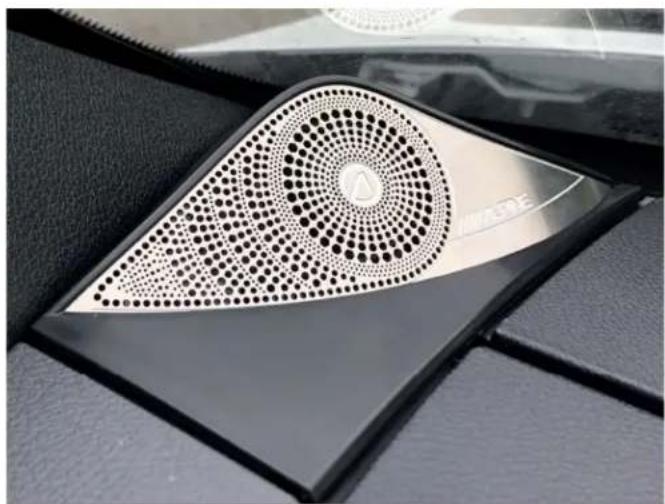

EN Clip the tweeter unit onto the dashboard.

FR Clipser le boitier tweeter sur la planche de bord.

FR Enfin, suivez les mêmes étapes d'installation de l'autre côte et assemblez toutes les pieces du vehicule comme les panneaux de porte, etc. et d'autres pieces demontées du vehicule.

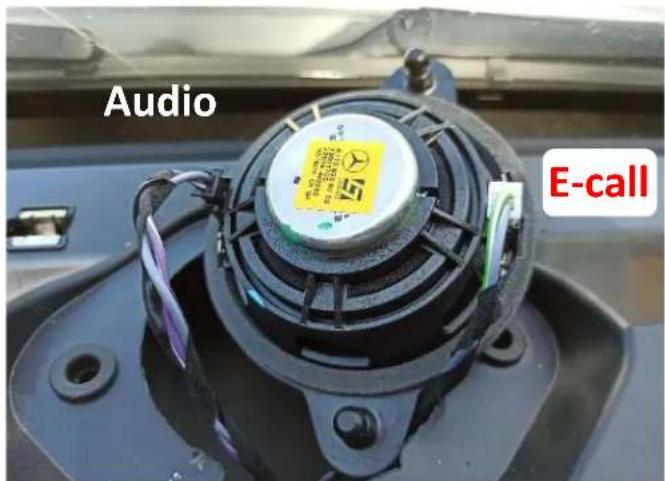

GE Entfernen Sie den schwarzen "Audio" Stecker vom Zentrallautsprecher und fugen Dort das optionale Alpine Dämpfungsglied EXA-21CA252 ein. (Entfernen Sie nicht den weiß E-call Stecker!)
FR Debranchez le connecteur « Audio » noir du haut-parleur central et inserez le cable Alpine en optionnel adaptateur d'amortissement
EXA-21CA252 entre les deux.
(ne débranchez pas le connecteur E-call blanc!)

Ver.: 2.0 April 2022
