TDA-7556 - Autoradio ALPINE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Amplificateur audio 4 canaux
Marque	Alpine
Modèle	TDA-7556
Dimensions (L x l x H)	300 x 200 x 50 mm
Poids	2,0 kg
Alimentation	12 V CC (batterie véhicule)
Puissance de sortie (RMS)	50 W x 4 (sous 4 ohms)
Nombre de canaux	4
Impédance d'entrée	10 kΩ
Sensibilité d'entrée	0,2 à 6 V
Filtre passe-haut	Oui, réglable de 50 à 200 Hz
Filtre passe-bas	Oui, réglable de 50 à 200 Hz
Rapport signal/bruit	100 dB
Distorsion harmonique totale	< 0,05 %
Fusible de protection	Oui, 30 A
Entretien et nettoyage	Nettoyer avec un chiffon sec. Éviter l'humidité.
Sécurité	Installation par un professionnel recommandée. Débrancher la batterie avant intervention.
Pièces détachées	Fusible remplaçable par l'utilisateur. Autres pièces : centre agréé Alpine.
Réparabilité	Indice de réparabilité : 7,5/10 (estimation)
Garantie	2 ans (selon revendeur)
Informations générales	Amplificateur 4 canaux pour système audio automobile. Conçu pour une utilisation avec des haut-parleurs ou caissons de basses.

FOIRE AUX QUESTIONS - TDA-7556 ALPINE

Quelle est la puissance de l'Alpine TDA-7556 ?

L'Alpine TDA-7556 délivre une puissance RMS de 50 W par canal sous 4 ohms, soit 200 W au total.

Comment brancher l'amplificateur TDA-7556 ?

Connectez l'alimentation (12 V CC et masse) à la batterie, les entrées audio à l'autoradio, et les sorties aux haut-parleurs. Utilisez un câble de signal de qualité et respectez la polarité.

Puis-je utiliser cet ampli avec un caisson de basses ?

Oui, le TDA-7556 dispose d'un filtre passe-bas réglable pour piloter un caisson de basses. Vous pouvez également pontrer deux canaux pour plus de puissance.

Comment régler la sensibilité d'entrée ?

Ajustez la sensibilité (gain) à l'aide du potentiomètre sur l'amplificateur. Tournez-le progressivement jusqu'à obtenir un son clair sans distorsion.

Quel fusible est utilisé ?

L'amplificateur utilise un fusible de 30 A. En cas de remplacement, utilisez un fusible de même calibre.

Est-ce que l'ampli chauffe beaucoup ?

L'amplificateur dégage de la chaleur en fonctionnement normal. Assurez une bonne ventilation. S'il surchauffe, il se mettra en protection.

Comment nettoyer l'Alpine TDA-7556 ?

Débranchez l'appareil, puis nettoyez-le avec un chiffon doux et sec. N'utilisez pas de produits chimiques ou d'eau.

Puis-je installer l'ampli moi-même ?

Si vous avez des compétences en électricité automobile, oui. Sinon, faites appel à un professionnel pour éviter tout dommage.

Que faire si l'amplificateur ne s'allume pas ?

Vérifiez le fusible, les connexions d'alimentation et le fil de télécommande (REM). Assurez-vous que la batterie est chargée.

Où trouver la notice complète ?

Téléchargez la notice PDF gratuitement sur notice-facile.com. Elle détaille toutes les spécifications et branchements.

MODE D'EMPLOI TDA-7556 ALPINE

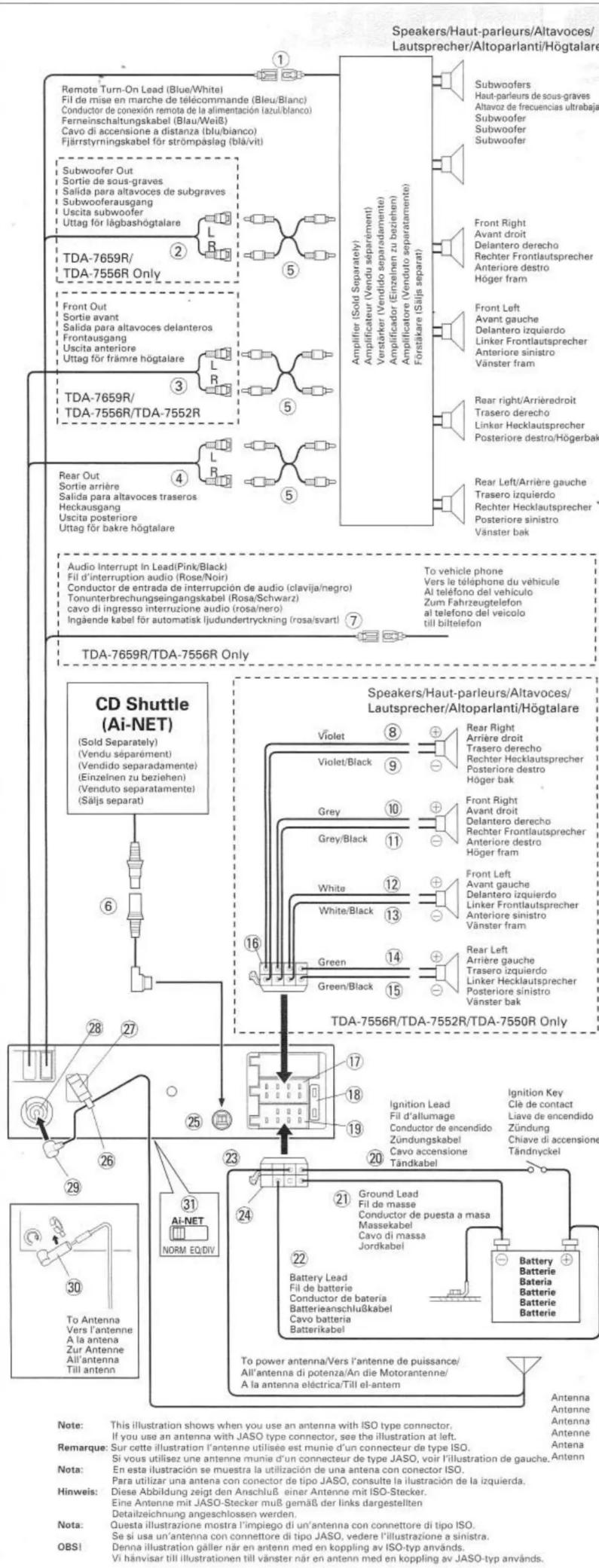

① Fil de télécommande (bleu/blanc) : connectez ce fil à la télécommande de votre amplificateur ou processeur de signal. ② Connecteurs RCA du subwoofer (TDA-7659R/TDA-7556R uniquement) : ROUGE = droite, BLANC = gauche. ③ Connecteur RCA de sortie avant (TDA-7659R/TDA-7556R/TDA-7552R) : ROUGE = droite, BLANC = gauche. ④ Connecteurs RCA de sortie arrière : ROUGE = droite, BLANC = gauche. ⑤ Câble de prolongation RCA (vendu séparément). ⑥ Câble Ai-NET (vendu séparément). REMARQUE : Si le câble de prolongation DIN fourni avec le changeur de CD ne possède pas de connecteur en forme de L, la connexion peut être gênée à certains endroits. Dans ce cas, utilisez un adaptateur (vendu séparément). ⑦ Fil d'interruption audio (rose/noir) (TDA-7659R/TDA-7556R uniquement).

① Fil de télécommande (bleu/blanc) : connectez ce fil au fil de télécommande provenant de l'amplificateur ou du processeur de signal. ② Prises RCA du subwoofer (uniquement TDA-7659R/TDA-7556R) : ROUGE = droite, BLANC = gauche. ③ Prises RCA avant (uniquement TDA-7659R/TDA-7556R/TDA-7552R) : ROUGE = droite, BLANC = gauche. ④ Prises RCA arrière : ROUGE = droite, BLANC = gauche. ⑤ Câble de prolongation RCA (vendu séparément). ⑥ Câble de prolongation Ai-NET (vendu séparément). REMARQUE :

Si le câble de prolongation DIN fourni avec le changeur de CD n'est pas équipé de connecteurs coudés en forme de L, des problèmes d'espace peuvent survenir lors de l'installation. Dans ce cas, utilisez des adaptateurs de type 491002 (vendu séparément).

⑦ Câble d'entrée d'interruption audio (rose/noir) (uniquement TDA-7659R/TDA-7556R).

(TDA-7556R/TDA-7552R/TDA-7550R)

⑧ Sortie haut-parleur arrière droit (+) ⑨ Sortie haut-parleur arrière droit (−) (violet/noir) ⑩ Sortie haut-parleur avant droit (+) ⑪ Sortie haut-parleur avant droit (−) (gris/noir) ⑫ Sortie haut-parleur avant gauche (+) ⑬ Sortie haut-parleur avant gauche (−) (blanc/noir) ⑭ Sortie haut-parleur arrière gauche (+) ⑮ Sortie haut-parleur arrière gauche (−) (vert/noir) ⑯ Connecteur ISO (sortie haut-parleur) ⑰ Connecteur ISO (sortie haut-parleur) ⑱ Fusible ⑲ Connecteur ISO d'alimentation ⑳ Fil d'alimentation commuté (allumage) : connectez ce fil à une borne libre de la boîte à fusibles du véhicule ou à une autre source fournissant du (+) 12 V lorsque le contact est mis ou en position accessoire. ㉑ Fil de masse (noir) : connectez ce fil à un bon point de masse du véhicule. Assurez-vous que la connexion se fait sur du métal nu et est solidement fixée avec la vis à tôle fournie. ㉒ Fil de batterie (jaune) : connectez ce fil à la borne positive de la batterie du véhicule. ㉓ Fil d'antenne motorisée : lorsqu'une antenne motorisée est utilisée, connectez ce fil à la borne +B de l'antenne motorisée. ㉔ Connecteur ISO d'alimentation ㉕ Connecteur Ai-NET : connectez-le au connecteur DIN du changeur. ㉖ Crochet (petit) ㉗ Crochet (grand) ㉘ Prise d'antenne ㉙ Fiche d'antenne ISO ㉚ Adaptateur d'antenne JASO/ISO ㉛ Interrupteur système : lors de la connexion d'un égaliseur avec fonction Ai-NET, placez cet interrupteur en position EQ. Lorsqu'aucun appareil n'est connecté, placez l'interrupteur en position NORM. REMARQUE : assurez-vous de couper l'alimentation avant de changer la position de l'interrupteur.

(Uniquement TDA-7556R/TDA-7552R/TDA-7550R)

⑧ Fil positif (+) pour haut-parleur arrière droit (violet)

⑨ Fil négatif (−) pour haut-parleur arrière droit (violet/noir)

⑩ Fil positif (+) pour haut-parleur avant gauche (gris)

⑪ Fil négatif (−) pour haut-parleur avant droit (gris/noir)

⑫ Fil positif (+) pour haut-parleur avant gauche (blanc) ⑬ Fil négatif (−) pour haut-parleur avant gauche (blanc/noir)

14 Fil positif (+) pour haut-parleur arrière gauche (vert) 15 Fil négatif (−) pour haut-parleur arrière gauche (vert/noir)

⑯ Connecteur ISO (sortie haut-parleur, prise)

⑰ Connecteur ISO (sortie haut-parleur, fiche)

18 Fusible 19 Connecteur ISO (réseau de bord, fiche) 20 Câble d'alimentation (allumage) (rouge)

Branchez ce câble sur une borne libre du boîtier à fusibles ou sur un autre point de tension non utilisé, où 12 V (+) sont présents lorsque le contact est mis (ou en position « ACC »).

21 Câble de masse (noir) Fixez ce câble à la masse sur une partie métallique de la carrosserie. La cosse doit être bien vissée sur une surface sans peinture à l'aide de la vis à tôle fournie.

② Câble de connexion à la batterie (jaune) Branchez ce câble directement à la borne positive (+) de la batterie de la voiture.

23 Câble d'antenne motorisée Si vous utilisez une antenne motorisée, branchez ce câble à la borne « +B » de l'antenne.

24 Connecteur ISO (réseau de bord, prise) 25 Prise AI-NET Branchez cette fiche sur la prise DIN correspondante du chargeur de CD.

26 Crochet (petit) 27 Crochet (grand) 28 Prise d'antenne

29 Fiche d'antenne ISO 30 Adaptateur d'antenne JASO/ISO (fourni) 31 Interrupteur système

Si un égaliseur ou un séparateur de signaux avec la fonction Ai-NET est connecté, réglez cet interrupteur sur la position EQ/DIV. Si aucun appareil n'est connecté, laissez l'interrupteur en position NORM.

REMARQUE : Avant de changer la position de l'interrupteur, l'appareil doit être éteint.

Pour éviter les interférences parasites. - Lors de l'installation, veillez à ce que l'appareil et les câbles de connexion soient éloignés d'au moins 10 cm du faisceau de câbles le plus proche du véhicule.

• Éloignez autant que possible les câbles de connexion de la batterie des autres câbles.
• Connectez le câble de masse à un point de la carrosserie offrant une surface de contact suffisamment grande (si nécessaire, grattez ou poncez la couche de peinture à cet endroit).
• Si vous utilisez un filtre antiparasite disponible en option, branchez-le sur le réseau aussi loin que possible de l'appareil. Votre revendeur Alpine agréé dispose d'une gamme de filtres antiparasites efficaces et se fera un plaisir de vous conseiller.
• Si vous avez d'autres questions concernant l'antiparasitage de votre véhicule, veuillez vous adresser à votre revendeur spécialisé.
