Type de produit	Caisson de subwoofer
Marque	Alpine
Modèle	SWCW84S907
Utilisation	Pour véhicules Sprinter, installation sous siège passager
Puissance nominale	2 x 90 Watts RMS
Puissance crête	2 x 150 Watts
Type de connexion	Câble à 4 broches
Compatibilité amplificateur	Amplificateur avec sortie subwoofer et filtre passe-bas (LP)
Dimensions	Adapté à la console du siège Sprinter
Contenu de l'emballage	Caisson, kit de montage, câble subwoofer
Installation	Nécessite déplacement des boîtiers existants dans la base du siège
Entretien	Nettoyer avec un chiffon doux et sec
Sécurité	Vérifier la compatibilité avec le véhicule avant installation
Réparabilité	Pièces détachées disponibles auprès d'Alpine
Type de bobine	Double bobine
Conception	Mécaniquement conçu pour console de siège pivotant ou banquette double
Alimentation	Via amplificateur externe
Notice	Disponible en téléchargement gratuit au format PDF

FOIRE AUX QUESTIONS - SWCW84S907 ALPINE

Comment installer le subwoofer Alpine SWCW84S907 dans un Sprinter ?

Installez d'abord les quatre supports avec les 8 vis fournies. Déplacez les boîtiers et connecteurs existants dans la base du siège pour créer de l'espace. Insérez le caisson dans la base du siège, puis faites-le pivoter à l'intérieur de la console. Fixez les supports métalliques sur le bord supérieur du support de siège avec les vis Allen et écrous en U. Enfin, connectez le câble à 4 broches au caisson.

Quel amplificateur utiliser avec ce subwoofer ?

Utilisez un amplificateur avec une sortie subwoofer équipée d'un filtre passe-bas (LP). La puissance recommandée est de 2 x 90 Watts RMS (2 x 150 Watts crête) pour correspondre à la double bobine du subwoofer.

Puis-je installer le subwoofer sous un siège pivotant de camping-car ?

Oui, le caisson est conçu pour s'adapter aussi bien à une console de siège pivotant simple qu'à une banquette double, comme indiqué dans la notice.

Comment connecter le câble du subwoofer ?

Le câble fourni possède une fiche à 4 broches. Connectez-la au bornier avant du caisson de basses. L'autre extrémité se branche sur l'amplificateur (sortie subwoofer).

Quelle puissance maximale le subwoofer peut-il supporter ?

Ce subwoofer à double bobine supporte une puissance nominale de 2 x 90 Watts RMS et une puissance crête de 2 x 150 Watts.

Est-il compatible avec une banquette double Sprinter ?

Oui, la notice précise qu'il s'adapte aussi bien à la banquette double qu'à la base de siège pivotante simple.

Comment fixer les supports du subwoofer ?

Utilisez les 4 vis Allen et les écrous en forme de U fournis pour fixer le support du subwoofer au support de siège. Soulevez d'abord les supports métalliques sur le bord supérieur du support de siège.

Que faire si le caisson ne tient pas dans la console du siège ?

Vérifiez que vous avez bien retiré les vis préinstallées dans le caisson. Déplacez les boîtiers et câbles existants pour libérer l'espace nécessaire. La notice indique qu'il faut généralement les déplacer pour créer l'espace.

Où trouver les vis et écrous de montage ?

Le kit de montage fourni avec le caisson inclut 8 vis pour les supports, 4 vis Allen et 4 écrous en forme de U. Si des pièces sont manquantes, contactez Alpine ou votre revendeur.

Comment nettoyer le caisson de subwoofer ?

Utilisez un chiffon doux et sec pour dépoussiérer le caisson. Évitez les produits chimiques ou l'eau qui pourraient endommager les composants.

MODE D'EMPLOI SWCW84S907 ALPINE

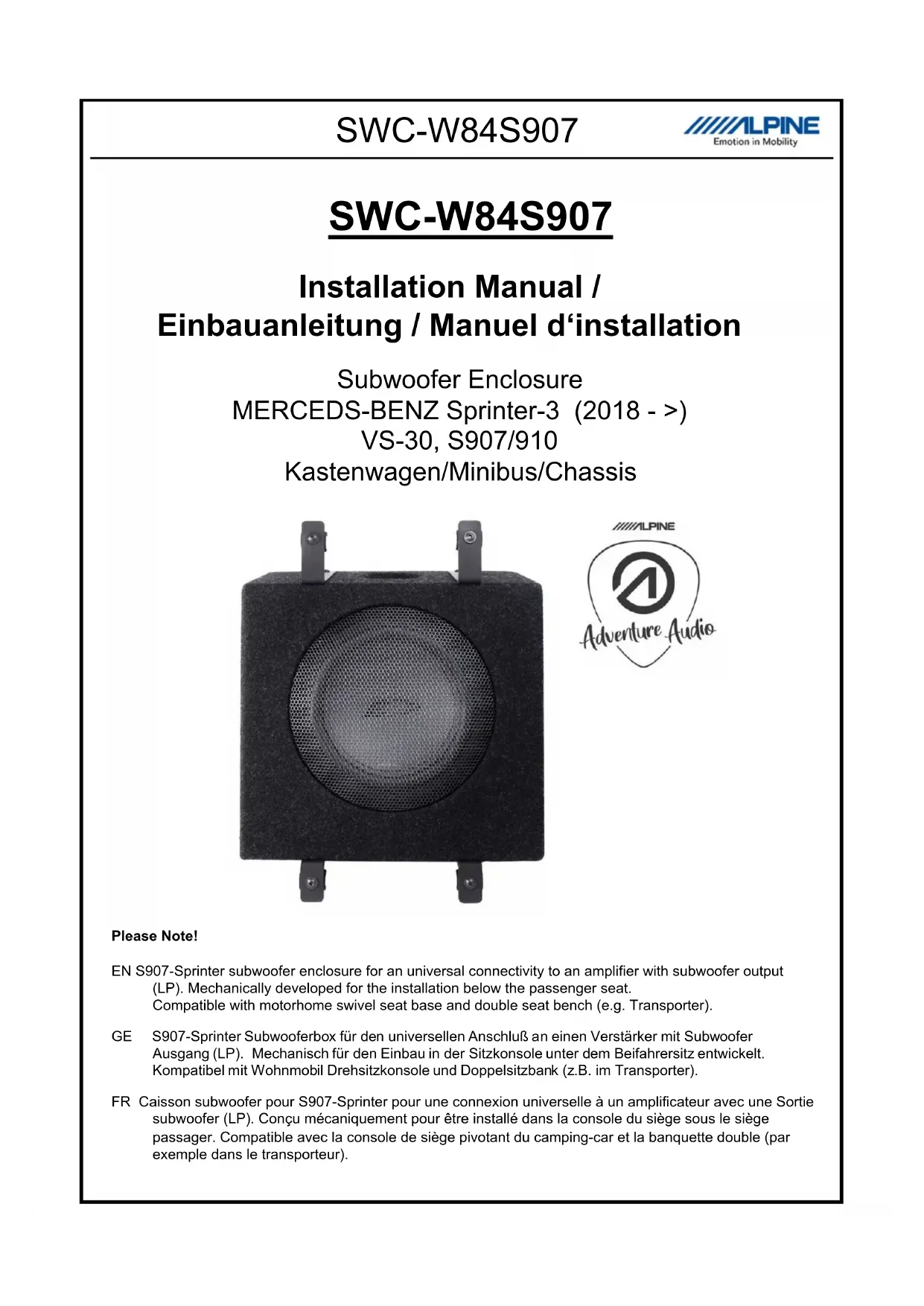

FR Caisson subwoofer pour S907-Sprinter pour une connexion universelle à un amplificateur avec une Sortie subwoofer (LP). Conçu mécaniquement pour être installé dans la console du siège sous le siège passager. Compatible avec la console de siège pivotant du camping-car et la banquette double (par exemple dans le transporter).

Parts list / Teileliste / List des pieces

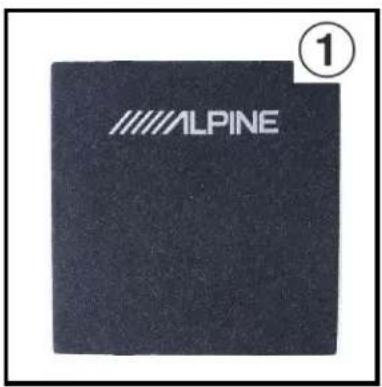

Subwoofer Enclosure/ Subwooferbox/ Caisson de basses

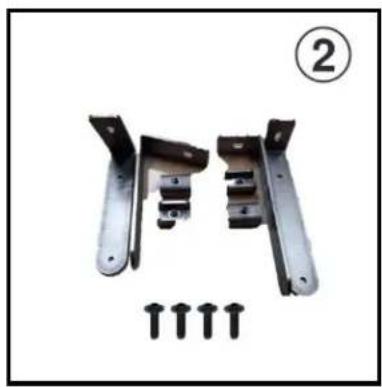

Subw. mounting kit/ Subw. Montagekit/ Kit de montage Subw.
Subwoofer cable/ Subwoofer Anschlusskabel/ Câble du Subwoofer

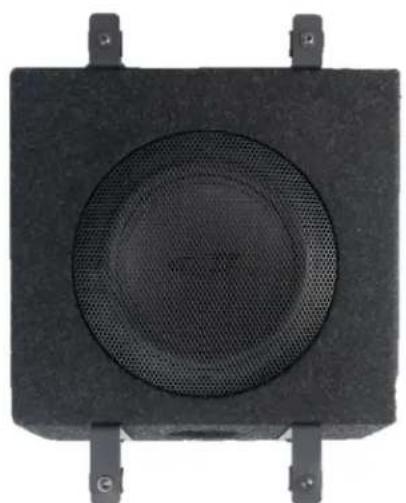

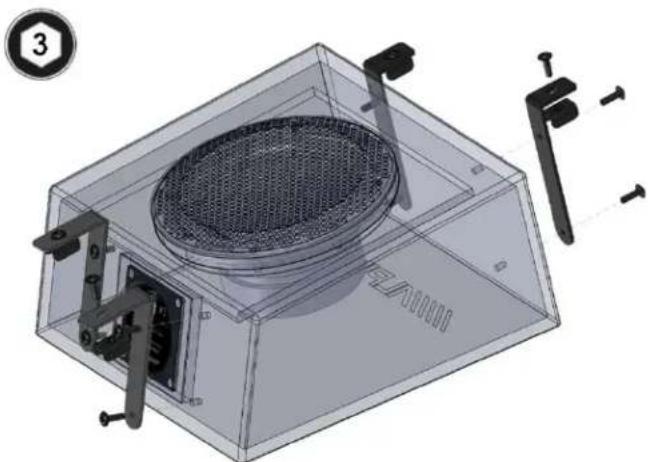

FR Installez les quatre supports avec les 8 vis jointes (#2) selon les images ci-contre. (veuillez d'abord retirer les vis deja insérées dans le caisson).

(2)

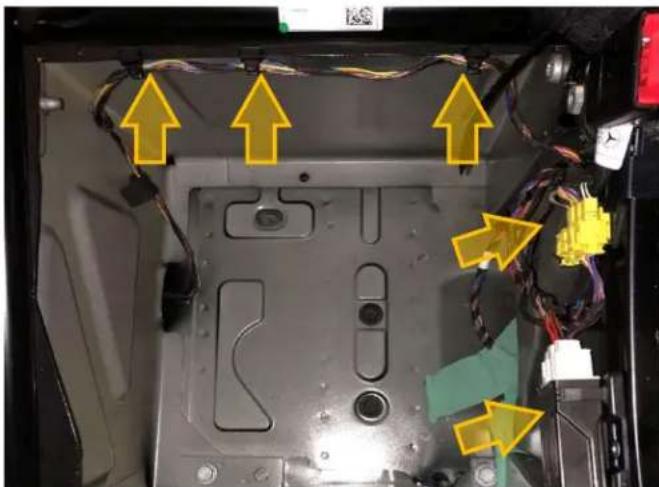

FR La base du siège Sprinter peut être équipée de plusieurs configurations différentes de boites noires, de connecteurs et de cables. En général, essayez de les déplacer pour creer l'espace nécessaire pour le caisson du subwoofer.

③

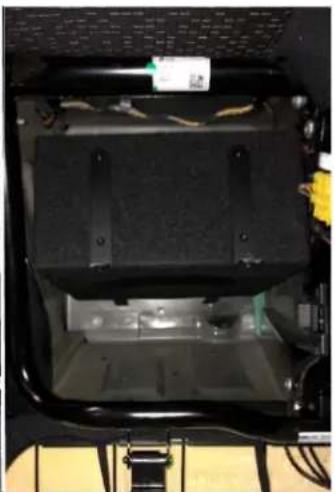

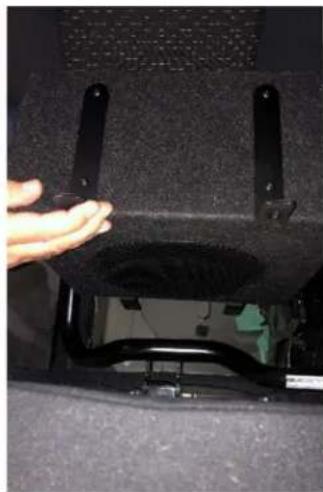

FR Insérez le caisson du subwoofer (#1) dans la base du siège exactement comme indiqué ci contre. (Les images montrent une banquette double mais il s'adapte également à une base de siège pivotante simple pour camping-car).

(4)

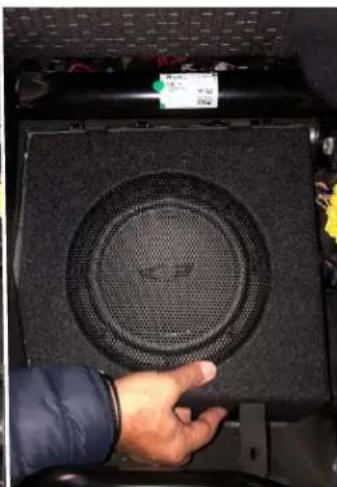

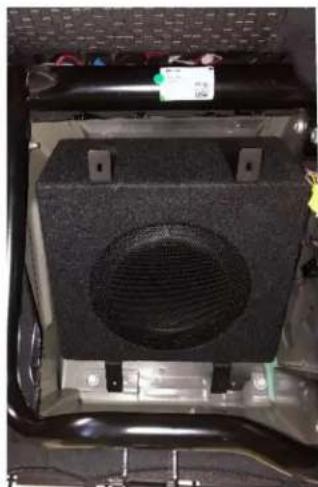

FR Faites maintainant pivoter le caisson du subwoofer à l'intérieur de la console du siège exactement comme illustré.

(5)

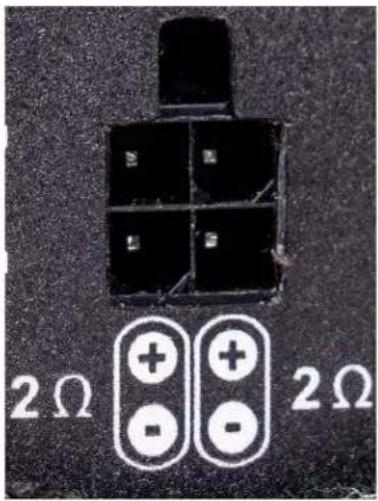

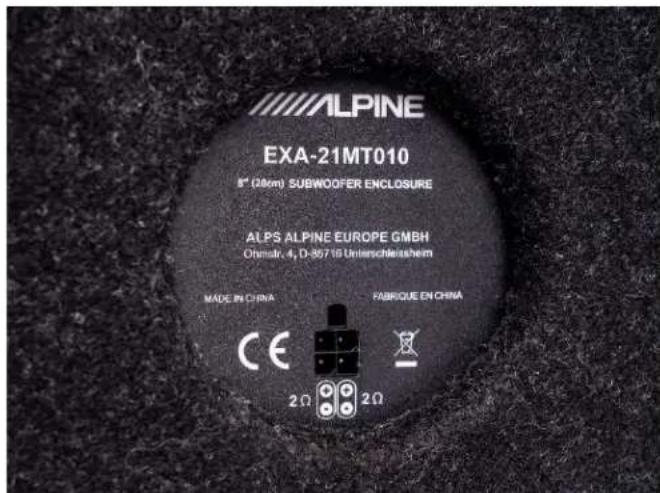

FR Borne de raccordement à l'avant du caisson de basses.

(6)

FR Connectez la fiche à 4 broches du cable (#3) de connexion au Caisson du subwoofer (#1).

Please Note!

FR Ce subwoofer à double bobine peut être connecté universellement à un amplificateur avec sortie subwoofer (LP).

⑦

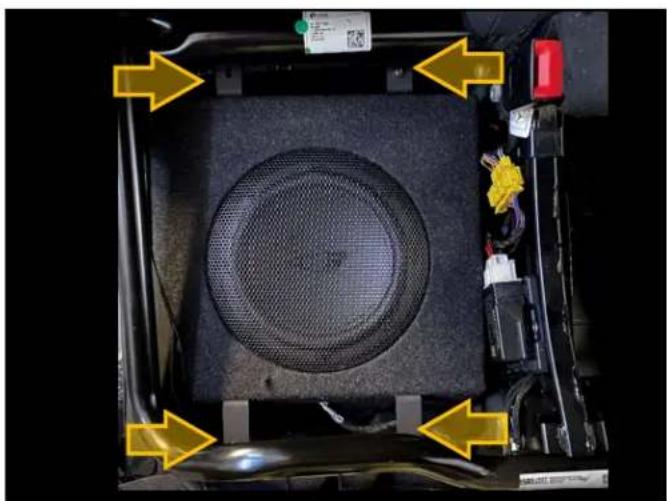

FR Pour positionner le caisson du subwoofer dans laonne position, soulevez les supports metalliques sur le bord supérieur du support du siège exactement comme illustré.

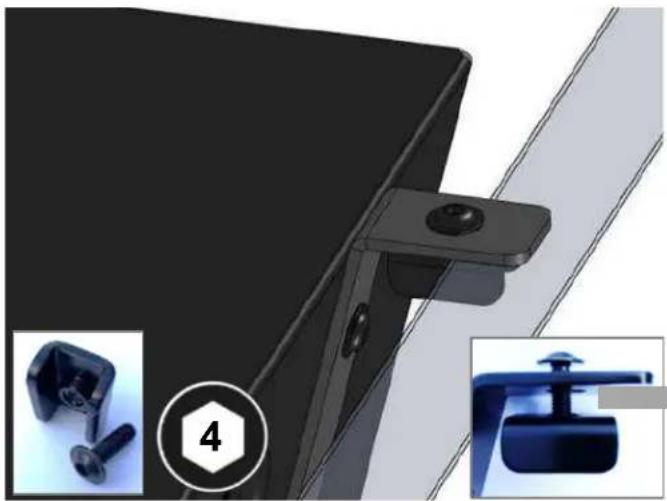

FR Fixez le support du subwoofer avec les 4 vis Allen fournies et les écrous en forme de U au support de siège.

Please Note!

FR Pour piloter correctement le subwoofer, veuillez selectionner un amplificateur avec une sortie de filtre passage-bas (LP) dans une plage de puissance qui s'adapte au subwoofer à double bobine avec 2x 90 watts (2x 150 watts crête).

Ver.: 2.0 April 2022
