SPCW84AS907R - Autoradio ALPINE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Kit caisson de basses et amplificateur DSP
Marque	Alpine
Modèle	SPCW84AS907R
Utilisation prévue	Installation dans console siège Mercedes Sprinter (907/910)
Compatibilité radio d'usine	Mercedes 1-DIN (E1D) et 7" MBUX
Amplificateur	DSP intégré, réglage audio pour conduite à gauche ou à droite
Puissance	Non spécifiée, adaptée à un système d'enceintes Alpine SPC-106S907
Alimentation	12 V DC (batterie véhicule)
Connectique	Connecteurs RCA, faisceau de câbles, adaptateur RCA
Contenu du kit	Caisson de basses, amplificateur DSP, kit de montage, faisceau de câbles, adaptateur RCA
Dimensions du caisson	Adapté à la console de siège Sprinter (simple ou double)
Poids	Non précisé
Matériaux	Caisson en bois ou plastique, supports métalliques
Entretien et nettoyage	Essuyer avec un chiffon doux et sec
Instructions de montage	Incluses dans la notice, nécessite outils Torx T20/T25, tournevis plat
Réglages	Sélectionner le bon réglage audio DSP (LHD ou RHD) sur l'amplificateur
Accessoires optionnels	Atténuateur Alpine EXA-21CA252 pour enceinte centrale hi-fi avec 10" MBUX
Garantie	Non spécifiée
Pays d'origine	Allemagne (ALPS ALPINE EUROPE GmbH)

FOIRE AUX QUESTIONS - SPCW84AS907R ALPINE

Quels véhicules sont compatibles avec le kit SPCW84AS907R ?

Ce kit est conçu pour les Mercedes Sprinter 907/910, avec console de siège simple ou double, y compris les camping-cars avec siège pivotant.

Le kit est-il compatible avec les radios d'usine Mercedes ?

Oui, il est compatible avec les radios d'usine Mercedes 1-DIN (E1D) et 7" MBUX. Pour les systèmes 10" MBUX avec enceinte centrale, un atténuateur optionnel (Alpine EXA-21CA252) est recommandé.

Comment sélectionner le bon réglage audio DSP sur l'amplificateur ?

Sur l'amplificateur (#3), réglez le commutateur sur la position appropriée : pour conduite à gauche (LHD) utilisez la position 6, pour conduite à droite (RHD) la position 7.

Quels outils sont nécessaires pour l'installation ?

Vous aurez besoin de clés Torx T20 et T25, d'un tournevis à tête plate ou d'une pièce de monnaie pour les couvercles, et d'une clé pour la borne de batterie.

Comment connecter le kit à la batterie ?

Connectez le câble rouge positif (+) à la borne positive de la batterie et le câble marron de terre (GND) à la vis de terre indiquée dans la notice.

Puis-je utiliser ce kit avec une radio Alpine ou un système MobileMedia avec DSP intégré ?

Oui, mais il est déconseillé d'ajuster l'égaliseur ou la correction de temps, car ces réglages sont déjà optimisés dans le DSP du SPC-W84AS907-R.

Que faire si le connecteur du haut-parleur avant est noir ?

Retirez la barre de codage sur la fiche noire avant de la connecter au faisceau du système.

Comment installer le caisson de basses dans la console du siège ?

Insérez le caisson dans la console du siège en suivant l'orientation indiquée dans les schémas, puis faites-le pivoter pour l'ajuster. Fixez les supports métalliques avec les vis et écrous en U fournis.

Le kit est-il compatible avec une console de siège pivotant de camping-car ?

Oui, le caisson est conçu pour s'intégrer à la fois dans une console de siège simple pivotant et dans une banquette double.

Où puis-je trouver la notice complète et les schémas d'installation ?

La notice complète est disponible en téléchargement gratuit au format PDF sur notice-facile.com et d'autres sites similaires. Consultez la notice pour les schémas détaillés.

MODE D'EMPLOI SPCW84AS907R ALPINE

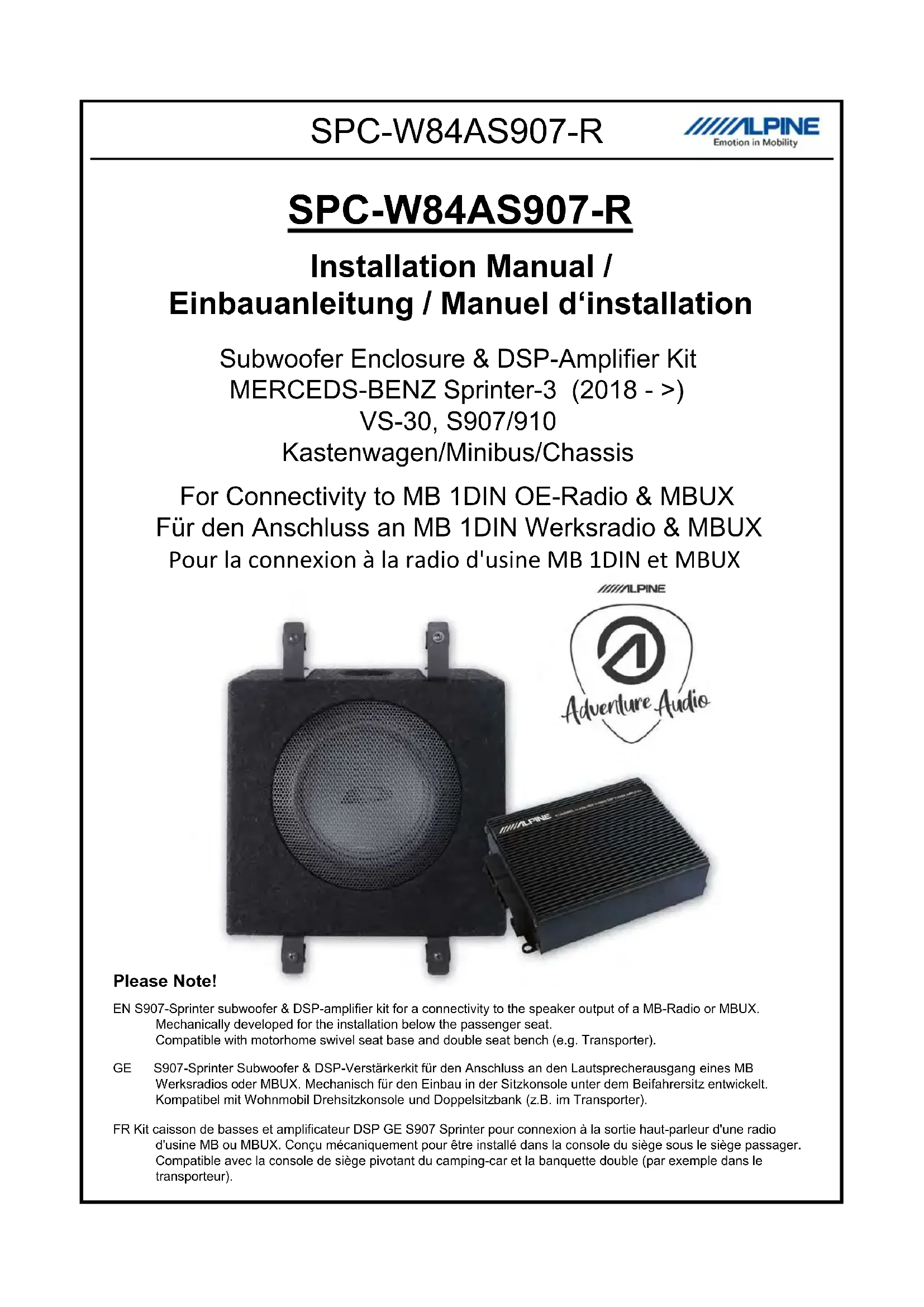

FR Kit caisson de basses et amplificateur DSP GE S907 Sprinter pour connexion à la sortie haut-parleur d'une radio d'usine MB ou MBUX. Conçu mécaniquement pour être installé dans la console du siège sous le siège passager. Compatible avec la console de siège pivotant du camping-car et la banquette double (par exemple dans le transporter).

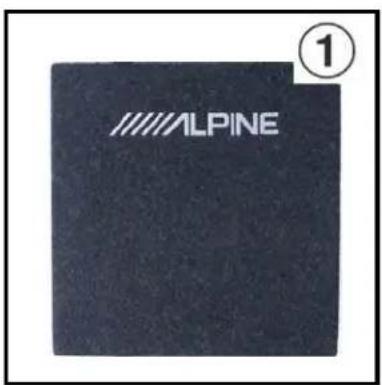

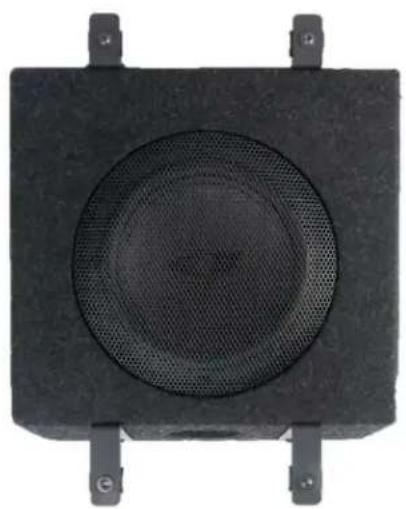

Subwoofer Enclosure / Subwooferbox / Caisson de basses Subw. bracket kit / Subw. Montagekit / Kit de montage DSP-amplifier / DSP-Veränder / Amplificateur DSP Screw kit amplifier / Schraubensatz Veränderer / Vis 5 Harness / Kabelbaum / Faisceau Θ RCA-adapter / RCA-Adapter / Adaptateur RCA

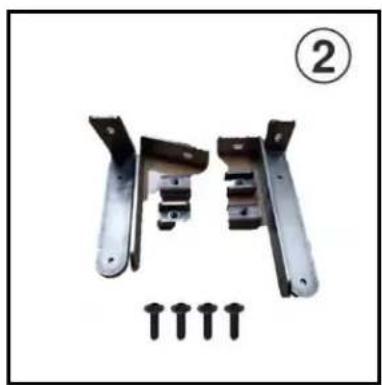

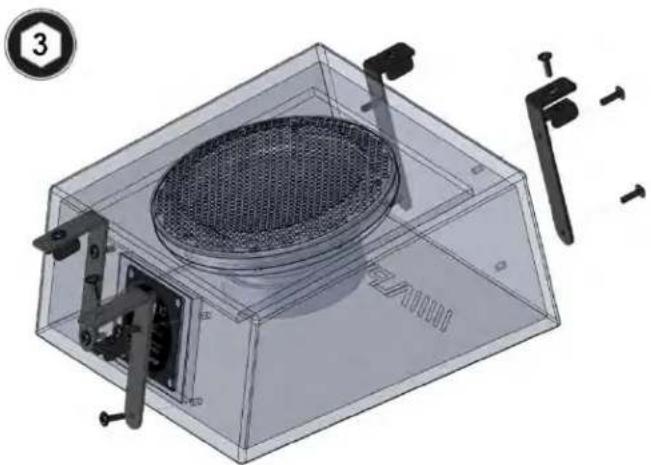

Installez les quatre supports avec les 8 vis jointes selon les images ci-contre. (Veuillez serrer les vis déjà insérées avant.)

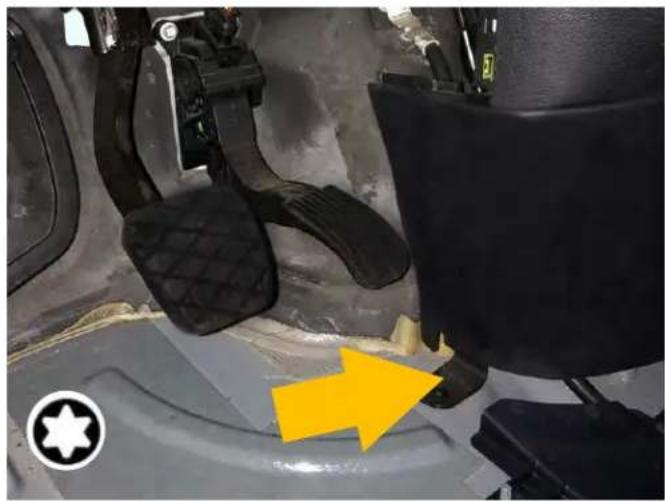

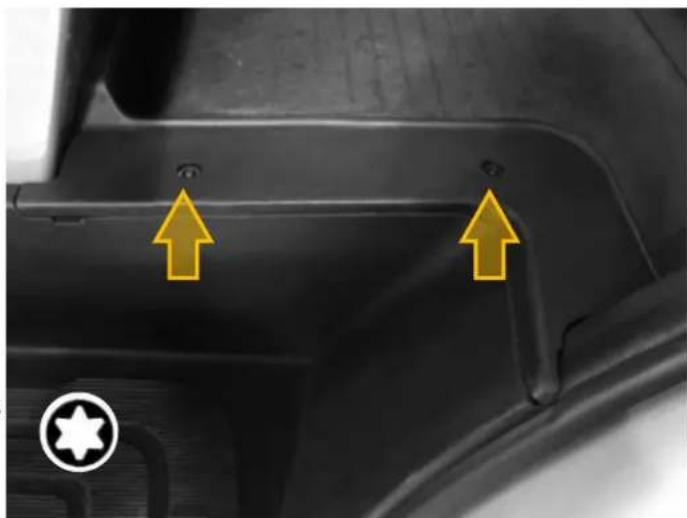

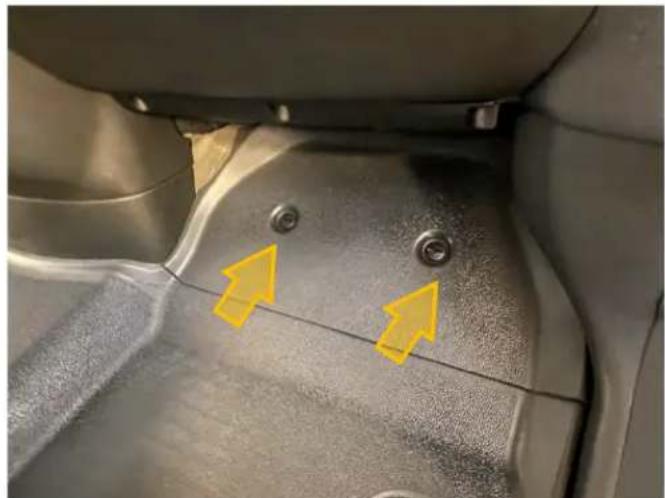

Retirez le tapis de sol dans la cabine. Desserrez les deux vis Torx (T25) du seuil de porte pour les retirer. Retirez également le sol en caoutchouc.

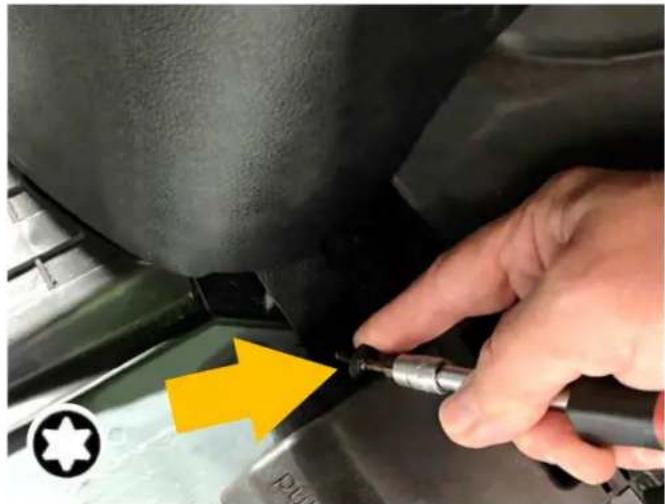

Retirez la vis Torx gauche (T20) du panneau inférieur de la console centrale.

Utilisez un tournevis à tête plate ou une pièce de monnaie pour desserrer le couvercle de l'outil du véhicule du côté passager.

Retirez la vis Torx droite (T20) du panneau inférieur de la console centrale pour le retirer.

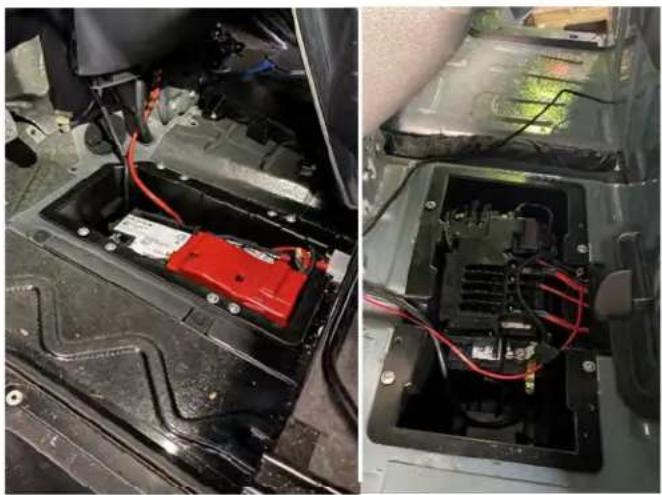

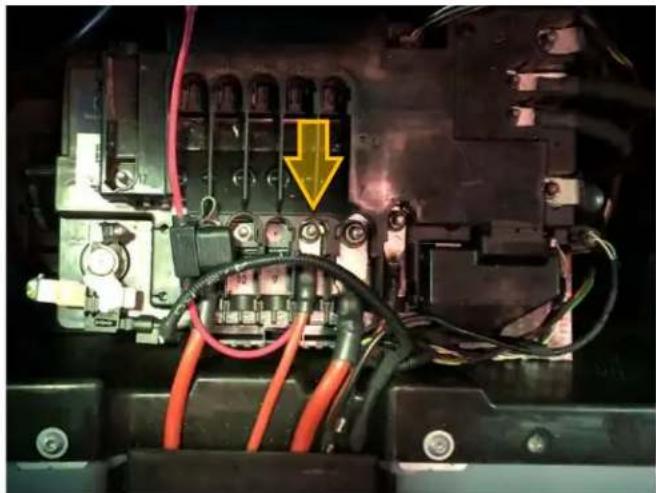

Retirez le couvercle de la batterie du véhicule. Les différents modèles de Sprinter (907/910) ont des compartiments de batterie différents.

Les différents modèles de Sprinter (907/910) ont des codages et des couleurs de connecteurs différents. Dans le cas de haut-parleurs arrière existants, vous trouverez également un connecteur blanc.

FRONT: REAR: bleu blanc ou (lorsque noir disponible)

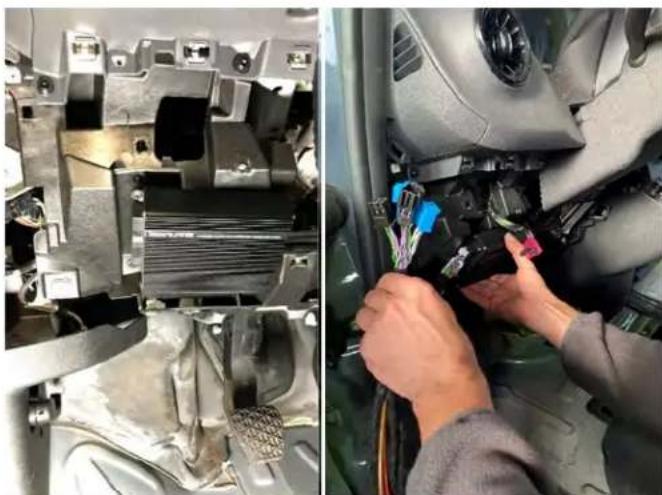

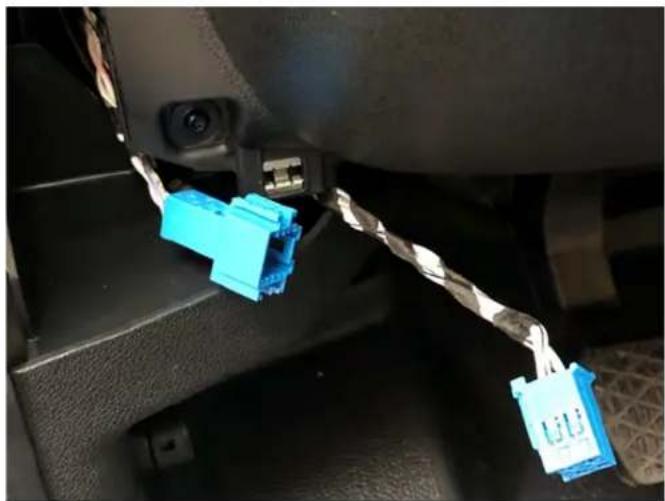

Débranchez le connecteur bleu (ou noir) du haut-parleur. (si votre véhicule est équipé de haut-parleurs arrière, veuillez également débrancher le connecteur blanc)

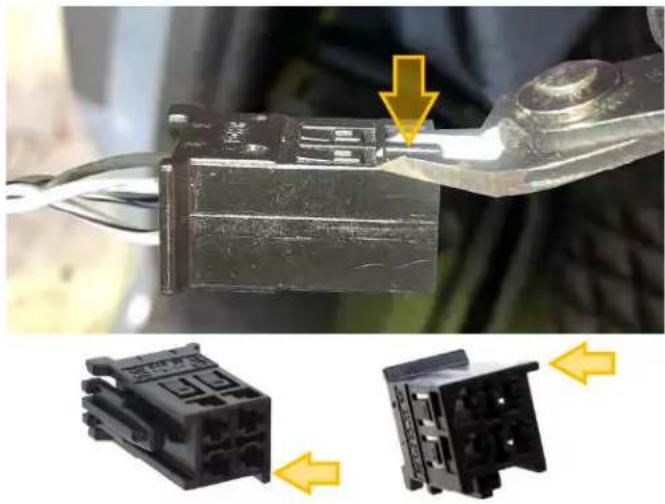

Si la fiche de la connexion du haut-parleur avant est noire, veuillez retirer la barre de codage sur la fiche.

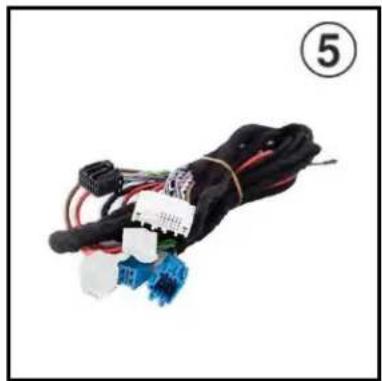

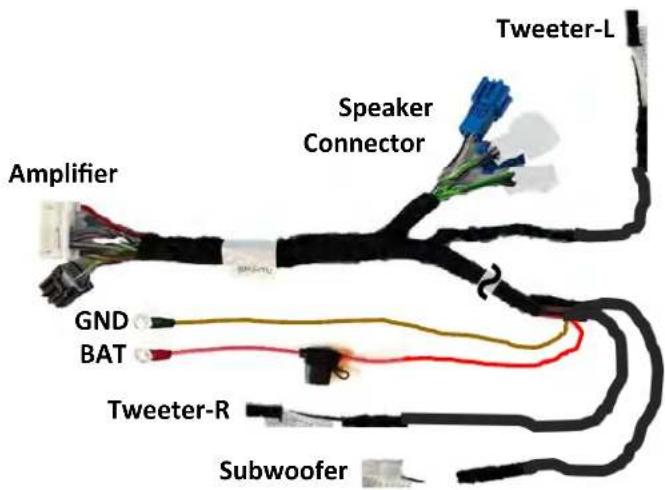

Disposition du faisceau de câblage du système (#5).

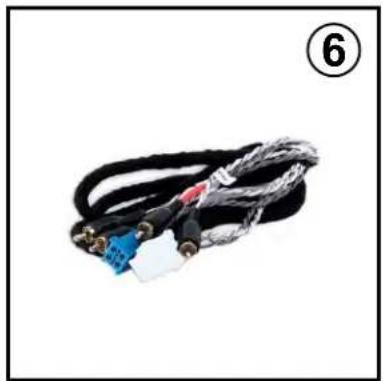

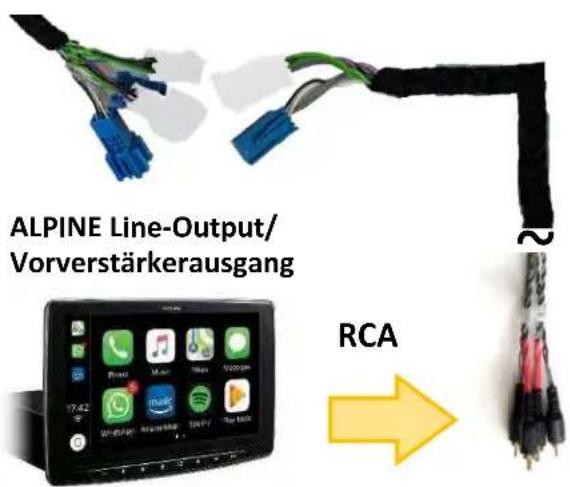

Connectez la fiche bleue de l'adaptateur RCA (#6) à la fiche bleue du faisceau de câblage du système Alpine (si vous avez des haut-parleurs arrière également le blanc) et la fiche RCA/Chinch à la radio Alpine (voir photo).

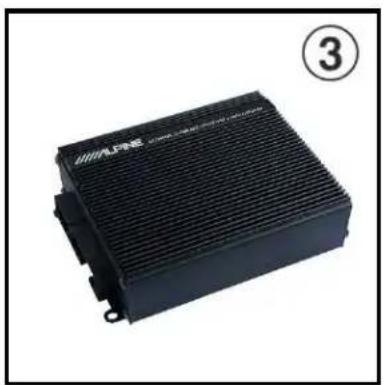

EN Please select the correct DSP-audio setting on the amplifier (#3). (Left-hand drive-LHD or right-hand drive-RHD vehicles) GE Witte wahlen Sie am Veränder (#3) die richtige DSP-Audioeinstellung aus. (Linkslenker-LHD oder Rechtslenker-RHD Fzg.) FR Veuillez selectionner le bon reglage audio DSP sur l'amplificateur (#3). (Vehicules avec conduite à gauche ou RHD avec conduite à droite)

Switch Position:	Vehicle/Headunit Type:
6	RCA-IN / LHD
7	RCA-IN / RHD

Connectez le faisceau de câblage du système à l'amplificateur.

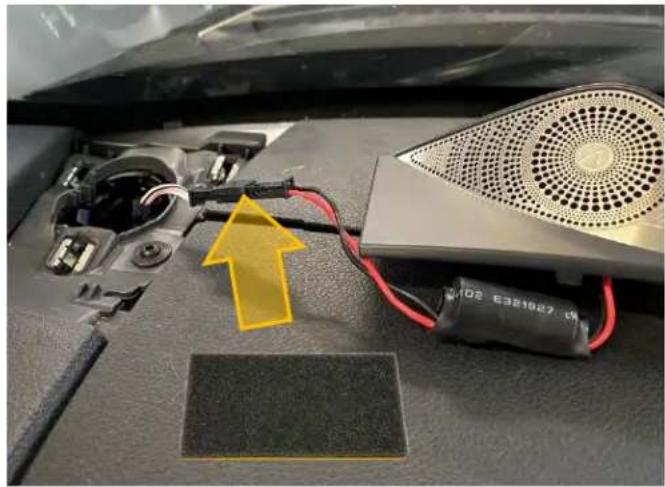

Connectez le connecteur du tweeter du faisceau du système au tweeter Alpine SPC-106S907.

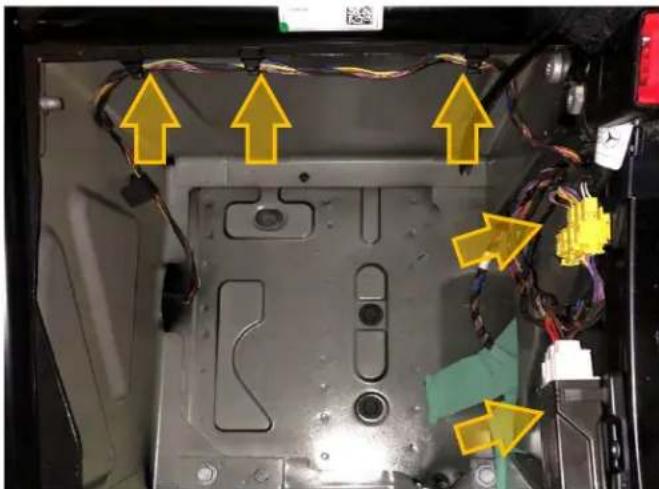

La console de siège Sprinter peut être équipée de différentes variantes d'unités de boîte noire, de prise et de câble. Essayez toujours de les placer sur le côté pour faire de la place pour l'enceinte du subwoofer.

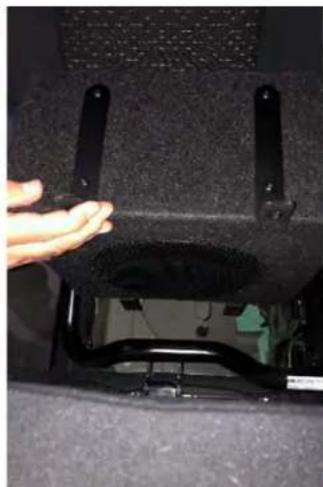

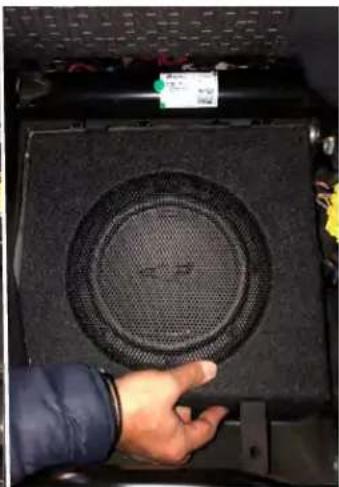

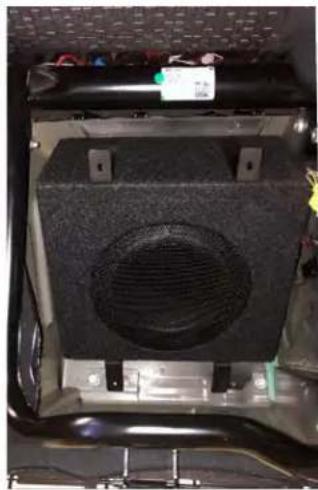

FR Insérez le caisson du subwoofer (#1) dans la console du siège exactement comme illustré. (Les images montrent un siège double mais s'intégreront également dans une console de siège pivotant simple de camping-car)

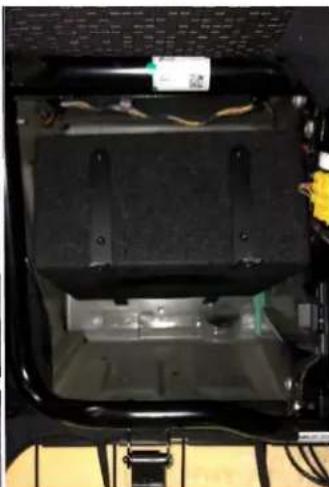

Faites maintenant pivoter le caisson du subwoofer à l'intérieur de la console du siège exactement comme illustré

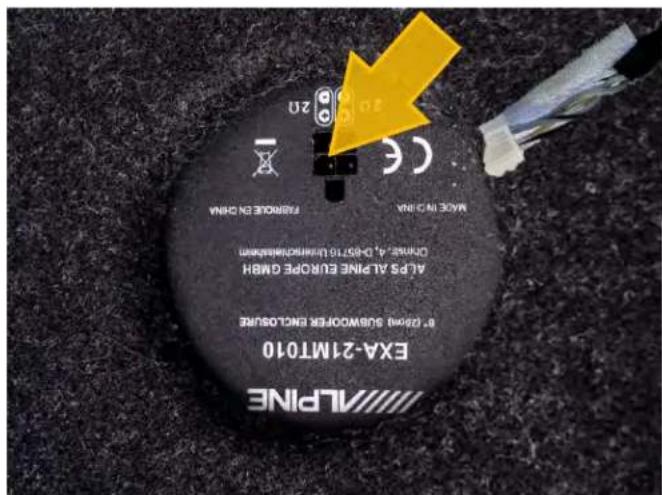

Connectez la fiche à 4 broches du faisceau de câbles du système audio au boîtier du caisson de basses

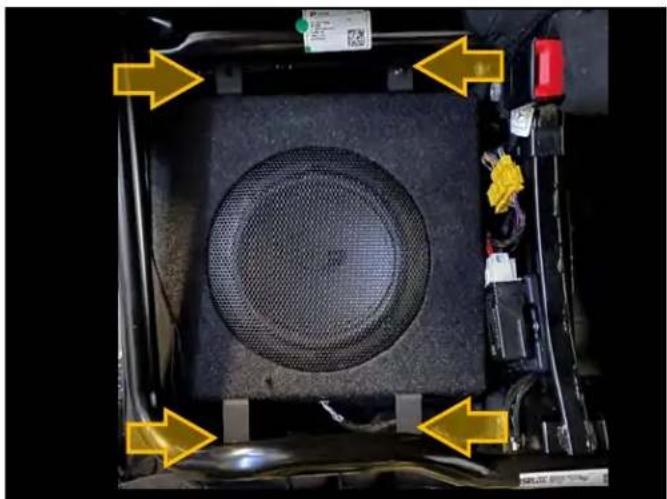

Pour positionner l'enceinte du subwoofer dans la bonne position, soulevez les supports métalliques sur le bord supérieur du support du siège exactement comme illustré.

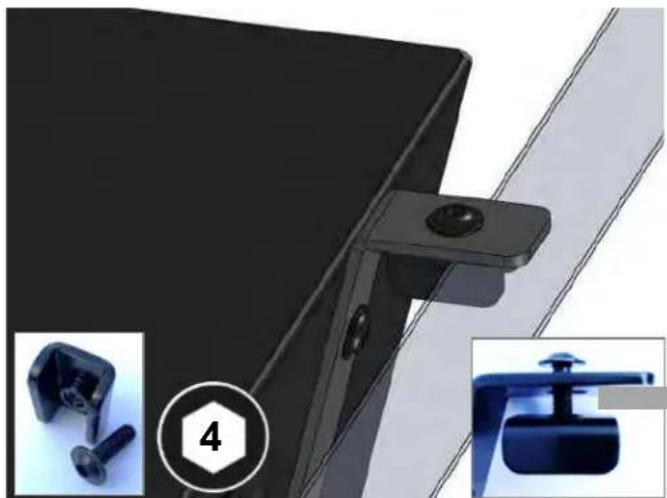

Fixez les supports du caisson de basses avec les 4 vis et les écrous en U disponibles sur la console du siège.

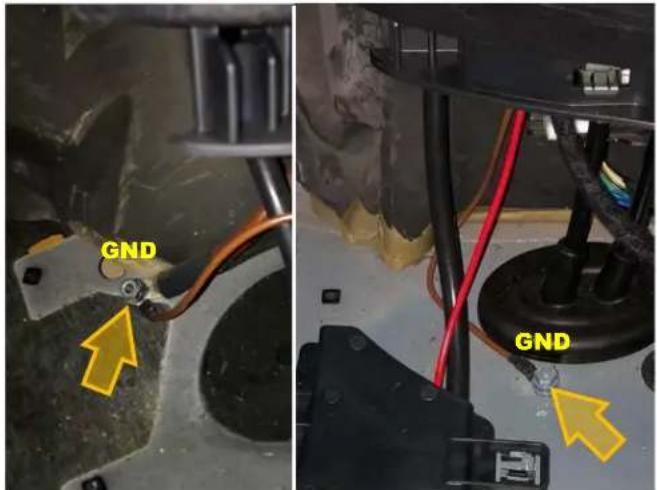

Vissez la cosse à anneau du câble de terre marron à la vis de terre (GND) illustrée.

FR Enfin, veuillez connecter le câble positif rouge (+) à la batterie du véhicule.

Le caisson de basses Alpine SPC-W84AS907 (en combinaison avec le système de haut-parleurs Alpine SPC-106S907) est compatible avec les radios d'usine Mercedes 1-DIN (E1D) et 7'' MBUX. Dans le cas d'une enceinte centrale hi-fi d'origine (avec 10" MBUX), nous recommandons fortement l'attenuateur optionnel Alpine EXA-21CA252

Si vous utilisez une radio Alpine ou un système MobileMedia avec un processeur de son numérique intégré (DSP) veuillez ne pas ajuster d'égaliseur ou de correction de temps car ce type de compensation sonore est déjà implémenté dans les paramètres de l'amplificateur DSP du SPC-W84AS907-R.

Ver. : 2.0 Avril 2022

ALPS ALPINE EUROPE GmbH

Ohmstrasse 4
