Type de produit	Thermomètre auriculaire à infrarouge
Marque	Braun
Modèle	iRT3030WE
Alimentation	1 pile AAA 1,5 V (LR3)
Affichage	Numérique avec rétroéclairage
Plage de mesure	34,0 °C – 42,2 °C (93,2 °F – 108 °F)
Précision (laboratoire)	± 0,2 °C entre 36 °C et 39 °C ; ± 0,3 °C hors plage
Plage de température ambiante	10 °C – 40 °C (50 °F – 104 °F)
Unités de mesure	°C ou °F (commutable)
Mémoire	Dernière mesure mémorisée
Arrêt automatique	Après 60 secondes d'inactivité
Fonctions principales	Mesure de température tympanique, signal sonore de fin de mesure, détection de filtre de lentille
Entretien et nettoyage	Nettoyer la sonde avec un tampon d'ouate imbibé d'alcool ; ne pas immerger ; utiliser un chiffon doux et sec pour l'extérieur
Sécurité	Ne pas utiliser sans filtre de lentille ; ne pas exposer à des températures extrêmes ; usage domestique uniquement
Pièces détachées	Filtres de lentille Braun ThermoScan LF40, pile AAA
Réparabilité	Service client Kaz au 1 800 327-7226
Garantie	3 ans (usage domestique)
Normes	ASTM E 1965-98, DIN EN 60601-1, DIN EN 12470-5
Durée de vie estimée	5 ans
Information complémentaire	Brevet américain n°5 088 834

FOIRE AUX QUESTIONS - iRT3030WE BRAUN

Comment changer l'échelle de température entre °C et °F ?

Assurez-vous que le thermomètre est éteint. Appuyez sur le bouton « start » et maintenez-le enfoncé pendant environ 8 secondes jusqu'à ce que l'affichage indique la séquence °F / °C. Relâchez le bouton lorsque l'unité souhaitée apparaît. Un bip confirme le changement.

Que signifie l'affichage HI ou LO ?

Les messages HI ou LO indiquent que la température mesurée est hors de la plage humaine typique (34 °C à 42,2 °C). Vérifiez que la sonde est propre, qu'un filtre de lentille neuf est en place et que le thermomètre est correctement inséré dans l'oreille. Répétez la mesure.

Comment nettoyer la sonde du thermomètre ?

Si le thermomètre a été utilisé accidentellement sans filtre de lentille, nettoyez délicatement l'extrémité de la sonde avec un tampon d'ouate ou un chiffon doux humecté d'alcool. Laissez sécher complètement avant de fixer un nouveau filtre de lentille.

Quand dois-je remplacer la pile ?

Remplacez la pile (AAA 1,5 V) lorsque le symbole de pile faible s'affiche. Pour un rendement optimal, utilisez une pile alcaline de type Duracell. Ouvrez le logement de pile, retirez l'ancienne et insérez la neuve en respectant les polarités.

Le thermomètre ne s'allume pas, que faire ?

Vérifiez d'abord que la pile est correctement installée. Si le problème persiste, attendez une minute que le thermomètre s'éteigne automatiquement, puis remettez-le en marche. Si cela ne fonctionne pas, retirez la pile, replacez-la et réessayez. En cas d'échec, contactez le service client Kaz au 1 800 327-7226.

Comment obtenir une mesure précise avec le thermomètre Braun ThermoScan ?

Pour une mesure précise, utilisez toujours un filtre de lentille neuf et propre. Tirez l'oreille pour redresser le conduit auditif : vers l'arrière pour les enfants de moins d'un an, vers le haut et l'arrière pour les plus âgés et les adultes. Insérez doucement la sonde dans l'oreille et appuyez sur le bouton « start ». Attendez le bip sonore pour lire la température.

Quelle est la plage de température normale mesurée avec ce thermomètre ?

Pour un adulte de 11 à 65 ans, la plage normale est de 35,9 °C à 37,6 °C (96,6 °F à 99,7 °F). Pour les enfants de 0 à 2 ans, elle est de 36,4 °C à 38,0 °C (97,5 °F à 100,4 °F). Notez que chaque personne a sa propre plage ; il est recommandé de la déterminer en bonne santé.

Puis-je utiliser le thermomètre sans filtre de lentille ?

Il est fortement déconseillé d'utiliser le thermomètre sans filtre de lentille, car cela peut entraîner des mesures inexactes. Si cela se produit accidentellement, nettoyez soigneusement la sonde avec de l'alcool avant de fixer un nouveau filtre de lentille.

Où puis-je acheter des filtres de lentille de rechange ?

Les filtres de lentille compatibles sont les Braun ThermoScan LF40. Ils sont disponibles dans la plupart des magasins vendant le thermomètre ou auprès du service client Kaz. Vous pouvez également les commander en ligne.

Le thermomètre affiche un message d'erreur, que dois-je faire ?

Si un message d'erreur persiste, attendez que le thermomètre s'éteigne automatiquement après une minute, puis rallumez-le. Si l'erreur continue, retirez la pile et replacez-la. Si le problème persiste, contactez le service client Kaz au 1 800 327-7226.

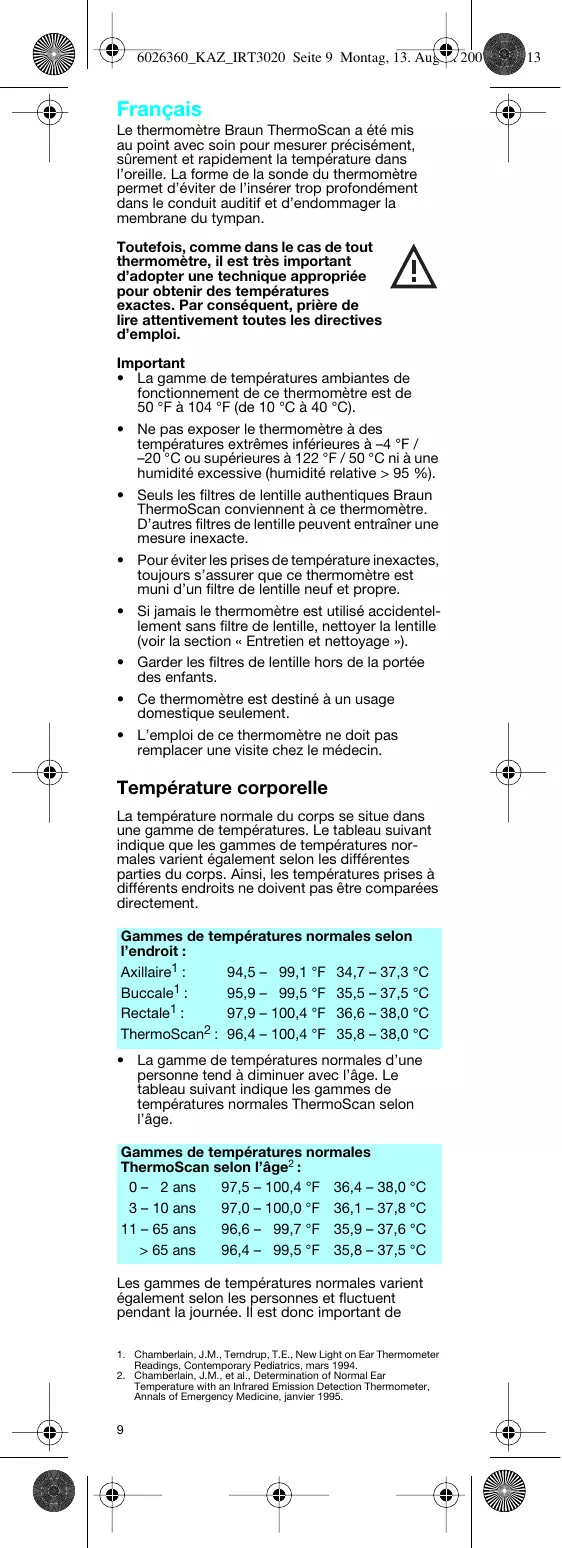

MODE D'EMPLOI iRT3030WE BRAUN

Le thermomètre Braun ThermoScan a été mis au point avec soin pour mesurer précisément, sûrement et rapidement la température dans l'oreille. La forme de la sonde du thermomètre permet d'éviter de l'insérer trop profondément dans le conduit auditif et d'endommager la membrane du tympan.

Toutefois, comme dans le cas de tout thermomètre, il est très important d'adopter une technique appropriée pour obtenir des températures exactes. Par conséquent, prière de lire attentivement toutes les directives d'emploi.

Important

• La gamme de températures ambiantes de fonctionnement de ce thermomètre est de 50°F à 104°F (de 10°C à 40°C).
• Ne pas exposer le thermomètre à des températures extrêmes inférieures à -4°F / -20°C ou supérieures à 122°F / 50°C ni à une humidité excessive (humidité relative > 95%). Seuls les filtres de lentille authentiques Braun ThermoScan conviennent à ce thermomètre. D'autres filtres de lentille peuvent entraîner une mesure inexacte. Pour éviter les prises de température inexactes, toujours s'assurer que ce thermomètre est muni d'un filtre de lentille neuf et propre.
• Si jamais le thermomètre est utilisé accidentellement sans filtre de lentille, nettoyer la lentille (voir la section « Entretien et nettoyage »). Garder les filtres de lentille hors de la portée des enfants.
• Ce thermomètre est destiné à un usage domestique seulement. L'emploi de ce thermomètre ne doit pas remplacer une visite chez le médecin.

Température corporelle

La température normale du corps se situe dans une gamme de températures. Le tableau suivant indique que les gammes de températures normales varient également selon les différentes parties du corps. Ainsi, les températures prises à différents endroits ne doivent pas être comparées directement.

Gammes de températures normales selon l'endetroit :
Axillaire1:	94,5 - 99,1 °F	34,7 - 37,3 °C
Buccale1:	95,9 - 99,5 °F	35,5 - 37,5 °C
Rectale1:	97,9 - 100,4 °F	36,6 - 38,0 °C
ThermoScan2:	96,4 - 100,4 °F	35,8 - 38,0 °C

• La gamme de températures normales d'une personne tend à diminuer avec l'âge. Le tableau suivant indique les gammes de températures normales ThermoScan selon l'âge.

Gammes de températures normales ThermoScan selon l'âge :

0 - 2 ans	97,5 - 100,4 °F	36,4 - 38,0 °C
3 - 10 ans	97,0 - 100,0 °F	36,1 - 37,8 °C
11 - 65 ans	96,6 - 99,7 °F	35,9 - 37,6 °C
> 65 ans	96,4 - 99,5 °F	35,8 - 37,5 °C

Les gammes de températures normales varient également selon les personnes et fluctuent pendant la journée. Il est donc important de

déterminer les gammes de températures normales. Braun ThermoScan permet de le faire facilement. Exercez-vous à prendre cette température et celle des membres de votre famille pour déterminer les gammes de températures normales de chacun en l'absence de maladie.

Remarque : Lorsqu'on consulte un médecin, lui expliquer que la température ThermoScan est celle qui est mesurée dans l'oreille et, si possible, noter la gamme de températures normales ThermoScan de la personne en guise de référence supplémentaire.

Description du produit

1 Capuchon de protection 2 Filtre de lentille 3 Sonde 4 Bouton de mise en marche « start » 5 Détecteur de filtre de lentille 6 Afficheur 7 Couvercle de pile

Utilisation du thermomètre Braun ThermoScan

1. Pour obtenir des mesures précises, s'assurer qu'un filtre de lentille neuf et propre (2) est en place avant chaque prise de température.
2. Pour mettre le thermomètre en marche, appuyer sur le bouton « start » (4).

Durant une autorisation interne, l'afficheur (6) indique tous les segments. Puis, la dernière température prise s'affiche, ainsi que le message « MEM ».

Dès que ce symbole d'état prêt apparaît, la mesure peut commencer.

1. Tirer l'oreille pour redresser le conduit auditif afin que le thermomètre puisse bien détecter la membrane du tympan au moment de l'insertion.

Pour bien tirer l'oreille, utiliser la main libre pour saisir le bord extérieur de la moitié supérieure de l'oreille. Pour prendre sa propre température, placer la main libre derrière la tête et saisir l'oreille.

Enfants de moins d'un an : Tirer l'oreille vers l'arrière.

Enfants d'un an et plus et adultes : Tirer l'oreille vers le haut et l'arrière.

1. Bien introduire la sonde (3) dans le conduit auditif, puis appuyer sur le bouton de mise en marche « start ». Un bref bip indique le début de la mesure.

Après une seconde, un bip plus long indique la fin de la mesure. Le résultat apparaît sur l'afficheur (6).

1. Pour la mesure suivante, retirer le filtre de lentille usé, et fixer un filtre de lentille neuf et propre. Effacer le message sur l'afficheur en appuyant une fois sur le bouton de mise en marche « start ». Bien introduire la sonde dans le conduit auditif, puis appuyer sur le bouton de mise en marche « start ».

Le thermomètre pour l'oreille Braun ThermoScan s'éteint automatiquement après 60 secondes d'inactivité.

Quelques faits sur la prise de température

• La température mesurée dans l'oreille droite peut varier de celle mesurée dans l'oreille gauche. Ainsi, prenez toujours la température dans la même oreille. Pour effectuer une prise de température précise, le conduit auditif doit être entièrement dégagé. Éliminez tout excès de cérumen.
• Des facteurs extérieurs peuvent influencer la température de l'oreille, notamment si la personne :
• était couchée sur une oreille
• avait les oreilles couvertes
• a été exposée à des températures très élevées ou très basses, ou
• a récemment nagé, ou pris un bain ou une douche.

Dans de tels cas, corrigez la situation et attendez 20 minutes avant de prendre la température.

• Prenez la température dans l'oreille non traitée si des gouttes auriculaires ou d'autres médicaments pour les oreilles ont été administrés dans le conduit auditif.

Entretien et nettoyage

L'extrémité de la sonde est la partie la plus fragile du thermomètre. Elle doit être propre et intacte pour assurer des résultats précis.

Si le thermomètre est accidentellement utilisé sans filtre de lentille, nettoyez l'extrémité de la sonde comme suit : essuyez délicatement la surface à l'aide d'un tampon d'ouate ou d'un chiffon doux humecté d'alcool.

Après avoir laissé l'extrémité de la sonde sécher complètement, fixez un filtre de lentille neuf et prenez la température. Si l'extrémité de la sonde est endommagée, communiquez avec Kaz.

Nettoyez l'afficheur et l'extérieur du thermomètre à l'aide d'un chiffon doux et sec. N'utilisez pas de nettoyants abrasifs. Ne plongez jamais le thermomètre dans l'eau ni dans aucun autre liquide.

Ranger le thermomètre et les filtres de lentille dans un endroit sec, exempt de poussière et d'agents contaminants, et loin de la lumière directe du soleil.

Des filtres de lentille (LF 40) supplémentaires sont vendus dans la plupart des magasins offrant le thermomètre Braun ThermoScan.

Pour de plus amples renseignements, appeler le Service à la clientèle de Kaz au 1 800 327-7226.

Diagnostic d'anomalies

Situation	Solution
Il n'y a pas de filtré de lentille.	Fixer un filtré de lentille neuf et propre.
La température ambiente est hors de la gamme de fonctionnement permise de 50 °F à 104 °F ou de 10 °C à 40 °C.	Laisser le thermomètre pendant 30 minutes dans une pierce dont la température se situe entre 50 °F et 104 °F ou entre 10 °C et 40 °C.
HI = trop élevé LO = trop BASSE La température prise est hors de la gamme des températures humaines types (de 93,2 °F à 108 °F ou de 34 °C à 42,2 °C).	Veiller à la propriété de l'extrémité de la sonde et de la lentille. S'assurer qu'un filtré de lentille neuf et propre est fixé, et que le thermomètre est inséré correctement dans l'oreille. Puis, prendre une nouvelle mesure de la température.
Erreur de système Si l'erreur persististe, Si l'erreur persististe toujours,	Attendue une minute, jusqu'à ce que le thermomètre s'éteigne automatiquement, puis le remettre en marche. ... régler de nouveau le thermomètre en retardant la pile, puis en la replaçant. ... appeler le Service à la clientèle de Kaz au 1 800 327-7226.
La pile est faible, mais le thermo-mètre continue de fonctionnercorrectement.	Insérer une pile neue.
La pile est trop faible pour assurer une prise de température précise.	Insérer une pile neue.
Avez-vous d'autres questions?	Appeler le Service à laclientèle de Kaz.

Changement de l'échelle de température

À sa livraison, le thermomètre Braun ThermoScan est réglé à l'échelle de température Fahrenheit (°F). Pour désigner l'échelle de température Celsius (°C), il suffit de suivre les étapes suivantes :

S'assurer que le thermomètre est éteint. Appuyer sur le bouton de mise en marche « start » et le tenir enfoncé. Après huit secondes environ, l'afficheur indique cette séquence : « °F >> / °C >> ...

Relâcher le bouton de mise en marche « start » lorsque « °C » s'affiche. Un bref bip confirme le nouveau réglage, puis le thermomètre s'éteint automatiquement.

Remplacement de la pile

Le thermomètre comprend une pile de type AAA de 1,5 V (LR3). Pour un rendement optimal, nous recommandons les piles alcalines Duracell. Insérer une pile neuve lorsque le symbole de la pile s'affiche.

Ouvrir le logement de pile. Retirer la pile et la remplacer par une neuve en suivant les indicateurs de polarité. Remettre le couvercle de pile en le glissant jusqu'à ce qu'il s'enclenche.

Pour protéger l'environnement, mettre au rebut les piles épuisées dans un centre de collecte approprié, conformément aux règlements locaux ou nationaux.

Calibrage

Le thermomètre est calibré à l'origine au moment de la fabrication. Si ce thermomètre est utilisé conformément aux directives, un rajustement périodique n'est pas nécessaire. En cas de doute sur la précision des prises de température, ne pas hésiter à appeler le Service à la clientèle de Kaz au 1 800 327-7226.

La date de fabrication est indiquée par le numéro de LOT situé dans le logement de pile. Le premier numéro qui suit le LOT représente le dernier chiffre de l'année de fabrication.

Les deux chiffres qui suivent indiquent la semaine de fabrication. Par exemple : LOT 503 — ce produit a été fabriqué durant la 3e semaine de l'année 2005.

Fiche technique

Gamme de températures affichées :

93,2°F - 108°F (34°C - 42,2°C)

Gamme de températures ambiantes de fonctionnement :

50°F - 104°F (10°C - 40°C)

Définition de l'affichage :

0,1°F ou °C

Niveau de précision pour la gamme de températures du patient :

Erreur maximale en laboratoire

96.8 °F - 102.2 °F (36 °C - 39 °C) :

± 0,4 °F (± 0,2 °C)

hors des limites de cette gamme :

± 0,5 °F (± 0,3 °C)

Gammes de rangement à long terme :

Humidité :

Durée de vie de la pile :

-4 °F à 122 °F (-20 °C à 50 °C)

≤ 95 % sans

condensation

2 ans / 1000

prises de

température

Si l'appareil n'est pas utilisé dans les gammes de températures et de niveaux d'humidité indiquées, l'exactitude technique ne peut être assurée.

Ce thermomètre à infrarouge satisfait aux exigences établies selon la norme E 1965-98 de l'ASTM (système compensant le thermomètre et les fittings de lentille). Kaz, Inc., Hudson, NY, 12534 USA, assume l'entière responsabilité de la conformité du produit à la norme établie.

La forme de précision ASTM en laboratoire relativement à la gamme de températures affichées de 96,8 °F à 102,2 °F (de 36 °C à 39 °C), thermomètre seulement (capuchon de sonde non compris), est de ± 0,4 °F (± 0,2 °C) pour les thermomètres à infrarouge, alors que pour les thermomètres à mercure en verre et électroniques, la limite établie selon les normes E 667-86 et E 1112-86 de l'ASTM est de ± 0,2 °F (± 0,1 °C).

Cet appareil est conforme aux normes suivantes : DIN EN 60601-1 : 3/96 « Appareillage électrique médical » - 1re partie : Exigences générales de sécurité

DIN EN 60601-1-2/2001 « Équipement électrique médical » – Parties 1 et 2 : Conditions générales pour la sécurité – Garantie standard : Compatibilité électromagnétique – conditions et tests

DIN EN 12470-5:2003 « Thermomètres cliniques » - 5e partie : Performance des thermomètres auriculaires à infrarouge (avec instrumentation optimale)

INSTRUMENT CORPOREL FLOTTANT

Attention : Consulter les DOCUMENTS D'ACCOMPAGNEMENT

Appareil à alimentation interne, fonctionnement continu

Non protégé contre l'infiltration d'eau

Brevet américain n° 5 088 834. Autres brevets en instance.

L'APPAREILLAGE ÉLECTRIQUE MÉDICAL requiert des précautions particulières relatives à la compatibilité électromagnétique. Pour une description détaillée des exigences relatives à la compatibilité électromagnétique, veuillez appeler le Service à la clientèle Kaz au 1 800 327-7226.

L'équipement de communication radiofréquence portatif et mobile peut nuire à la précision de l'APPAREILLAGE ÉLECTRIQUE MÉDICAL.

Garantie restreinte de trois ans

Kaz garantit ce produit contre tout vice de matière ou de fabrication pendant une période de trois ans à compter de la date initiale de l'achat ou de la réception du produit en cadeau.

Cette garantie est sous réserve d'un usage domestique normal, conformément au guide d'utilisation et d'entretien. Elle ne couvre pas les piles ni les dommages au produit causés par un accident ou un usage impropre.

Ce produit n'est pas garanti dans le cas d'un usage en milieu professionnel. En aucun cas, Kaz ne sera tenue responsable de dommages-intérêts particuliers ou des dommages accessoires, indirects ou consécutifs liés à l'achat ou à l'utilisation de ce produit. De plus, la responsabilité de Kaz ne dépasse en aucun cas le coût initial du produit.

Pour la réparation ou le remplacement sans frais d'un produit non conforme aux normes pendant la période de garantie, appeler le Centre de service après-vente de Kaz au 1 800 327-7226.

Kaz se réserve le droit de remplacer tout produit non conforme par le produit le plus comparable alors offert.

Ce produit a une durée de vie minimale prévue de cinq ans.

Bien que la présente garantie vous accorde des droits particuliers reconnus par la loi, il se peut que vous disposiez d'autres droits qui peuvent varier d'un État à l'autre ou d'une province à l'autre.
