RBK20 - Wifi NETGEAR - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Système WiFi maillé (routeur + satellite)
Marque	NETGEAR
Modèle	RBK20
Catégorie	WiFi
Norme WiFi	802.11ac (WiFi 5)
Bandes de fréquence	Tri-bande (2.4 GHz + 5 GHz + 5 GHz)
Débit maximal	Jusqu'à 2.2 Gbit/s
Nombre de ports Ethernet	Routeur : 4 ports LAN + 1 port WAN ; Satellite : 1 port LAN
Port USB	1 port USB 2.0 sur le satellite
Alimentation	Adaptateur secteur 12V / 2.5A (fourni)
Dimensions (routeur)	Environ 225 x 170 x 65 mm
Poids (routeur)	Environ 0.7 kg
Dimensions (satellite)	Environ 225 x 170 x 65 mm
Poids (satellite)	Environ 0.7 kg
Fonctions principales	WiFi maillé, roaming sans couture, contrôle parental, invité WiFi, pare-feu
Sécurité	WPA2-PSK, pare-feu intégré, filtrage MAC
Entretien et nettoyage	Essuyer avec un chiffon doux et sec ; ne pas utiliser de produits abrasifs
Pièces détachées et réparabilité	Adaptateur secteur disponible ; pas de réparation par l'utilisateur (pièces non remplaçables)
Informations générales	Garantie 2 ans ; support technique sur netgear.com/support

FOIRE AUX QUESTIONS - RBK20 NETGEAR

Comment installer mon système Orbi RBK20 ?

Branchez le routeur à votre box internet via le port jaune (Internet), puis mettez sous tension. Téléchargez l'application Orbi sur votre smartphone et suivez les instructions pour configurer le réseau. Placez le satellite dans une autre pièce, allumez-le et synchronisez-le via le bouton Sync.

Que faire si l'anneau lumineux devient magenta ?

Un anneau magenta indique une perte de connexion entre le routeur et le satellite. Rapprochez le satellite du routeur ou supprimez les obstacles (murs épais). Appuyez sur le bouton Sync des deux appareils pour relancer la synchronisation.

Comment réinitialiser mon routeur Orbi aux paramètres d'usine ?

Avec un trombone, maintenez enfoncé le bouton Reset (situé à l'arrière) pendant environ 10 secondes jusqu'à ce que l'anneau lumineux clignote en orange. Relâchez, l'appareil redémarre et revient aux réglages d'origine.

Puis-je utiliser plusieurs satellites avec le RBK20 ?

Oui, le système Orbi supporte jusqu'à 2 satellites au total. Cependant, le RBK20 est souvent vendu en kit avec un seul satellite. Vous pouvez en acheter un supplémentaire (RBS20) et l'ajouter via le bouton Sync.

Comment mettre à jour le firmware de mon Orbi ?

Ouvrez l'application Orbi ou accédez à l'interface web (orbilogin.com). Allez dans Paramètres avancés > Mise à jour du firmware. Cliquez sur Rechercher et installez la mise à jour si disponible. Ne coupez pas l'alimentation pendant la mise à jour.

Le WiFi de mon Orbi est lent, que faire ?

Vérifiez d'abord la connexion internet depuis votre box. Éloignez le routeur et les satellites des obstacles. Assurez-vous que le firmware est à jour. Essayez de changer de canal WiFi dans les paramètres avancés ou de désactiver des bandes si des interférences existent.

Comment configurer le réseau invité ?

Dans l'application Orbi, allez dans Paramètres > Réseau invité. Activez-le, donnez-lui un nom (SSID) et un mot de passe. Vous pouvez également limiter l'accès aux ressources locales. Les invités auront accès à internet mais pas à vos périphériques.

Que signifient les couleurs de l'anneau lumineux ?

Bleu fixe : fonctionnement normal. Magenta : perte de connexion entre routeur et satellite. Orange fixe : démarrage. Orange clignotant : synchronisation en cours. Rouge : problème de connexion internet. Consultez la notice pour plus de détails.

Puis-je brancher un disque dur sur le port USB du satellite ?

Oui, le port USB 2.0 permet de partager un disque dur ou une clé USB sur le réseau. Connectez le périphérique et accédez-y via le partage de fichiers (SMB) depuis un ordinateur ou l'application Orbi. Attention, le débit est limité par l'USB 2.0.

Comment résoudre un problème de connexion entre le routeur et le satellite ?

Rapprochez temporairement le satellite du routeur (moins de 2 mètres). Vérifiez que les deux appareils sont sous tension. Appuyez sur le bouton Sync du routeur, puis sur celui du satellite dans les deux minutes. Si l'anneau reste magenta, réinitialisez les deux appareils.

MODE D'EMPLOI RBK20 NETGEAR

Nous vous remercions pour l'achat de ce produit NETGEAR. Rendez-vous sur www.netgear.com/support pour enregistrer votre produit, obtenir de l'aide, acceder aux téléchangements et manuels de l'utiliser les plus récents et rejoindre notre communauté. Nous vous recommendons d'utiliser uniquement les ressources d'assistance officielles de NETGEAR.

Pour consulter la déclaration de conformité actuelle, rendez-vous sur http://kb.netgear.com/11621.

Pour obtenir les informations relatives à la conformité légale, rendez-vous sur http://www.netgear.com/about/regulatory/.

Avant de brancher l'alimentation, reportez-vous au document de conformité légale.

Référence rapide

Modèle RBK50

NETGEAR, Inc.

350 East Plumeria Drive

San Jose, CA 95134, USA (Etats-Unis)

NETGEAR INT LTD

© NETGEAR, Inc., NETGEAR et le logo NETGEAR sont des marques commerciales de NETGEAR, Inc. Toutes les marques commerciales autres que NETGEAR sont utilisées à des fins de référence uniquement.

201-23315-01

Avril 2018

Contenu de l'emballage

Routeur Orbi (Modèle RBR50)

Satellite Orbi (Modèle RBS50)

Cable Ethernet

Adaptateurs secteur (2) en fonction des régions

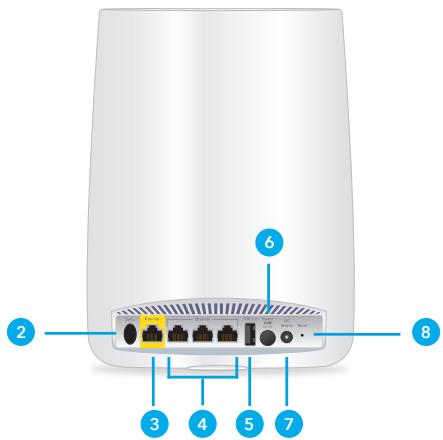

Aperçu du routeur Orbi

1 Anneau lumineux (non illustré dans l'image)
Bouton Sync (également utilisé pour la connexion WPS)
3 Port Internet (non fourni avec le satellite)
4 Ports Ethernet

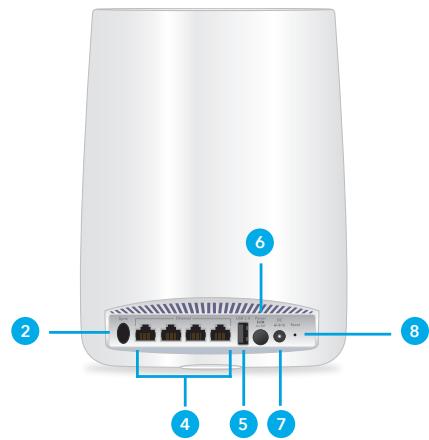

Aperçu du satellite Orbi

5 Port USB
6 Bouton Power On/Off (Marche/Arrêt) et voyant d'alimentation
7 Connecteur d'alimentation
Bouton de réinitialisation
