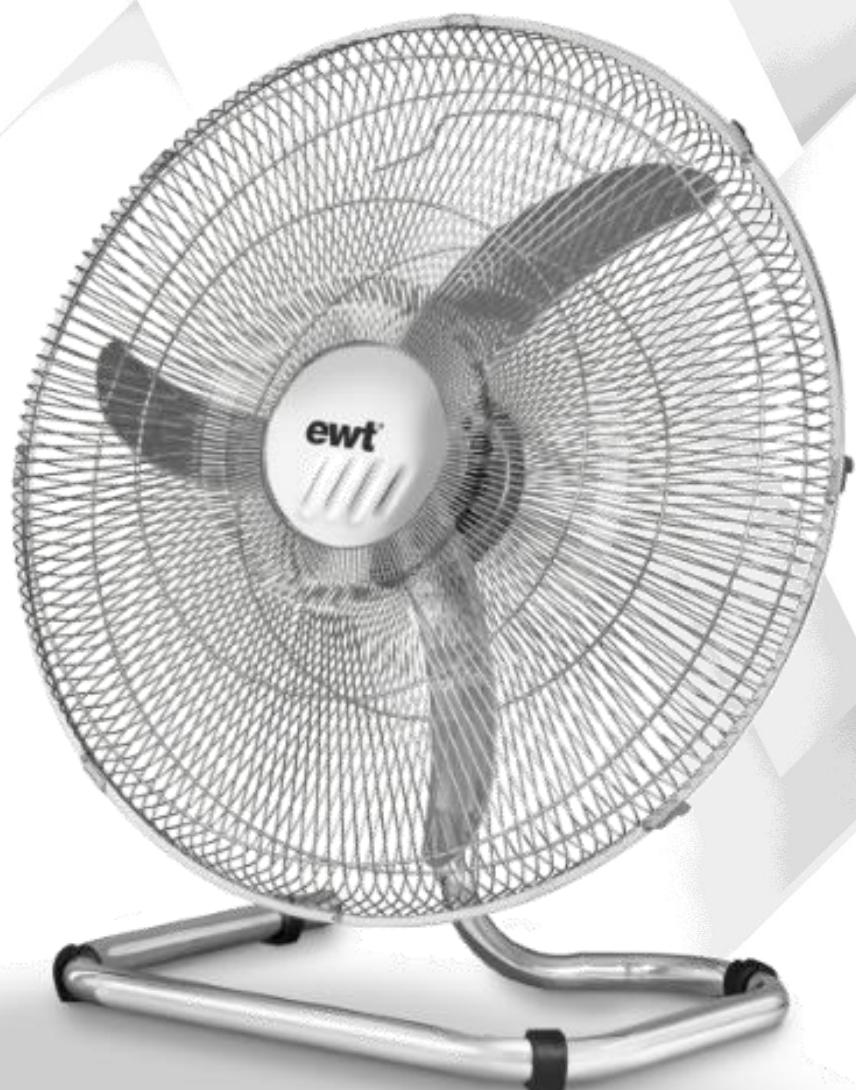

OSCILLORconic:4201426 - Ventilateur EWT - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Brasseur d'air oscillant (ventilateur)
Marque	EWT
Modèle	OSCILLORconic:4201426 (OSCILLOR ZF-20)
Puissance	90 W
Nombre de vitesses	3 (Lente, Moyenne, Rapide)
Oscillation	Oui, horizontale et automatique
Inclinaison	Oui, verticale et manuelle
Interrupteur d'oscillation	Oui
Nombre de pales	3
Matière des pales	Plastique
Diamètre de la grille	50 cm
Poignée	Oui
Tension	220-240 V ~ 50 Hz
Dimensions (LxPxH)	55 x 32 x 60 cm
Poids	4,30 kg
Garantie	2 ans
Disponibilité des pièces détachées	3 ans minimum après arrêt de fabrication
Nettoyage	Chiffon humide, ne pas immerger
Utilisation prévue	Domestique, en intérieur uniquement
Sécurité	Grilles de protection, ne pas insérer d'objets
Niveau sonore	64,6 dB(A)
Débit d'air maximal	82,3 m³/min

FOIRE AUX QUESTIONS - OSCILLORconic:4201426 EWT

Comment assembler le ventilateur EWT OSCILLOR ?

Suivez les étapes : fixez le moteur au support, installez la grille arrière sur l'arbre, fixez l'hélice avec le capuchon, assemblez la grille avant et serrez la vis en bas. Consultez la notice pour les détails.

Comment régler la vitesse du ventilateur ?

Tournez le bouton de contrôle de vitesse à l'arrière : position 1 (lente), 2 (moyenne), 3 (rapide). Pour éteindre, tournez en sens inverse.

Comment activer l'oscillation ?

Poussez le bouton d'oscillation vers le bas pour activer. Relevez-le pour désactiver.

Comment nettoyer le ventilateur ?

Débranchez-le et attendez qu'il refroidisse. Utilisez un chiffon humide pour les surfaces extérieures. N'immergez jamais le moteur dans l'eau.

Le ventilateur ne s'allume pas, que faire ?

Vérifiez que la prise est branchée et que l'interrupteur est sur une position marche. Si le problème persiste, contactez le service après-vente.

Puis-je utiliser le ventilateur à l'extérieur ?

Non, ce ventilateur est conçu pour un usage domestique en intérieur uniquement. L'utilisation en extérieur peut provoquer un choc électrique.

Quelle est la garantie du ventilateur EWT ?

La garantie est de 2 ans à compter de la date d'achat, pour une utilisation normale. Conservez votre ticket de caisse.

Comment incliner le ventilateur verticalement ?

Inclinez manuellement l'unité moteur ou la grille arrière vers le haut ou le bas pour ajuster la direction du flux d'air.

Les pales sont-elles démontables ?

Oui, pour le nettoyage ou le remplacement, vous pouvez dévisser le capuchon et retirer les pales. Attention à ne pas endommager les grilles.

Que faire si le cordon d'alimentation est endommagé ?

Ne l'utilisez pas. Le cordon doit être remplacé par le fabricant, son service après-vente ou une personne qualifiée pour éviter tout danger.

MODE D'EMPLOI OSCILLORconic:4201426 EWT

Veuillez lore et conserver ces instructions d'utilisation.

TABLE DES MATIÈRES

Section

Table des matieres 2
Consignes de sécurité 3
8
Vue éclatée des pieces. 9
Avant la première utilisation. 9
Assemblage 10
Instructions d'utilisation 10
Nettoyage et entretien. 11
Service après-vente 11
Garantie 11
Avertissement 12

Merci d'avoir acheté le brasseur d'air oscillant OSCILLOR EWT®. Vous pouvez être sur qu'avac EWT®, vous avez acquis un produit de haute qualité conçu pour un fonctionnement optimal.

POUR VOTRE SECURITE: LIRE ATTENTIVEMENT ET COMPRENDRE TOUTES LES INSTRUCTIONS

CONSIGNES DE SECURITÉ

Cher Client,

Merci de dire attentivement les instructions avant d'utiliser cet apparéil, une utilisation incorrecte risquant de l'endommager. Soyez particulièrement attentif aux consignes de sécurité. Si vous confiez cet apparéil à un autre utilisateur, remettez-lui ce manuel.

• Ce ventilateur répond aux prescriptions en matière de sécurité concernant les appareils électriques. Une utilisation non conforme peut cependant provoquer des dommages aux personnes et aux biens. Lisez attentivement la totalité duprésent mode d'emploi avant la mise en service de l'employe. Conservez le mode d'emploi, le bon de garantie et le ticket d'achat ainsi que, dans la mesure du possible, l'emballage et le matériel au de protection dans l'emballage.
• Cet apparéil est conçu exclusivement pour une utilisation privée et pour l'usage prévu. L' apparéil n'est pas ajusté pour un usage professionnel.
• Cet apparéil peut être utilisé par des enfants de plus de 8 ans ou par des personnes aux capacités physiques, sensorielles ou mentales réduites ou manquant d'expérience et de connaissances uniquement s'ilts sont surveillés et ont reçu des instructions claires sur l'utilisation correcte de l' apparéil et les risques encourus. Les enfants ne doivent pas jouer avec

l'appareil. Ne pas laisser les enfants nettoyer ou manipuler l'appareil sans surveillance.

• N'utilisez pas l'appareil en plein air (dans la mesure où il n'est pas spécialément conscience pour une utilisation en plein air). Ne soumettez pas l'appareil à l'action de la chaleur, au rayonnement solaire direct ou à l'humidité. Ne plongez pas l'appareil dans un liquide quelconque et faites attention aux risques de dommages que présente les arêtes vives. N'utilisez pas l'appareil avec les mains mouillées ou humides. Débranchez immédiatement la fiche secteur si l'appareil se retrouve mouillé ou humide. Ne posez pas l'appareil dans l'eau. Ne rien vaporiser en direction du ventilateur (insecticide).
  Utiliser exclusivement les accessoires qui sont fournis avec l'objet.
• Vérifier si l'appareil est intégralement assemblé avant de le brancher au secteur.
• N'utilisez pas de rallonge électrique avec cet apparéil et ne le branchez pas sur une prise multiple.
• Arrête d'abord l'appareil avant dePTRer la fiche secteur.
• Informer les enfants des dangers et des consignes de sécurité relatives à l'utilisation des équipements électriques.
• Ne jamais laisser les enfants utiliser un apparéil électrique sans la surveillance d'unadulte. Ne pas laisser l' apparéil sans

surveillance lorsqu'il est utilisé.

• Afin de protégger les enfants des risquesprésentés par les apparêils électriques domestiques, voirlez à ce que le cable ne présente pas le risque de les faire trébucher et à ce que les enfants n'aient pas accès à l'appareil.
• Vérifier si la tension indiquée sur la plaque signalétique correspond au réseau électrique local.
• Poser le ventilateur sur une surface plane, stable et sécurisée avant de l'utiliser.
  N'utilisez pas l'appareil à l'extérieur.
  DANGER! NE JAMAIS placer le ventilateur sur le rebord d'une fenêtre. La pluie peut entraîner un choc électrique!
  L'appareil ne peut etre utilise sans socle ni couche sur le cote.
• Ne pas placer l'appareil à proximé d'un réchaud à gaz ou électrique, d'un four chaud ou de matériaux inflammables.
• Toujourds débrancher l'appareil de la prise secteur lorsqu'il n'est pas utilisé ou lorsque vous poulez le déplacer.
• Débrancher le cordon de la prise murale en saisissant la prise et non le cordon. Ne pas-retirer la prise en tirant sur le cordon.

• Si le cable d'alimentation est endommagé, il doit être remplaçé par le fabricant, son service après-vente ou une personne de qualification similaire afin d'éviter un danger.

• Ne tirez jamais sur le cordon d'alimentation pour déplacer l'appareil. Veillez toujours à ce que le cordon d'alimentation ne soit pas accroché en cas de changement d'emplacement. N'enroulez jamais le cordon d'alimentation autour de l'appareil.

• Ne pas laisser le cordon électrique suspendu au-dessus du bord de la table ou entraer en contact avec une surface chaude.
• Ne jamais utiliser l'appareil si les grilles de protection ne sont pas installées conformément à la notice.
• Ne jamais tournier le ventilateur en direction d'une personne malade ou endormie.
• Ne pas couvrir l'entrée et la sortie d'air afin d'éviter toute détérioration du moteur.
• Ne pas insérer d'objets et éviter que des objets ne s'insèrent dans l'ouverture de ventilation afin d'éviter toute détérioration du produit et tout risque de chocolélectrique ou d'incendie.
• Les ouvertures du ventilateur doivent être tenues à distance des cheveux, rideaux, nappes, vêtements, qui risquent d'être aspirés et de causeurs des dommages ou des blessures.
• Pour réduire les risques de feu ou de chocolélectrique, n'utilisez jamais ce ventilateur avec un système indépendant de régulation de la vitesse.
• Avant de nettoyer l'appareil, toujours débrancher la fiche du réseau.

Veillez à nettoyer régulièrement l'appareil et à le maintainir en bon état (confier les réparations uniquement à un technicien/agréé). Attention à ne pas démonter la grille de protection en vue d'un nettoyage.
- Ne pas tenter de démonter l'appareil, qui ne contient aucune piece susceptible d'être réparée par l'utilisateur. Contacter un technicien/agréé pour toute réparation.
- Les réparations sur du matériel électrique doivent être effectuées uniquement par un personnel spécialisé. Une réparation non conforme peut entrainer des risques importants pour l'utilisateur.

Branchement électrique

AVERTISSEMENT: cet apparéil doit être relié à la terre

Branchez l'appareil uniquement sur le courant alternatif de 230 volts (respecter les indications figurant sur la plaque signalétique). Lire attentivement les consignes de sécurité et les instructions d'installation avant demettre l'appareil en marche.

CARACTERISTIQUES

Modèle	OSCILLOR
Puisance	90 W
Nombre de vitesses	3
Oscillation	Oui : horizontal et automatique
Inclinaison régable	Oui : vertical et manuelle
Interrupteur d'oscillation	Oui
Nombre de pales	3
Matière des pales	Plastique (plus silencieux que les pales en métal)
Diamètre grille	50 cm
Poignée	Oui
Tension	220-240 V
Fréquence	50 HZ
Dimensions produit (LxPxH)	55 x 32 x 60 cm
Poids produit	4,30 kg

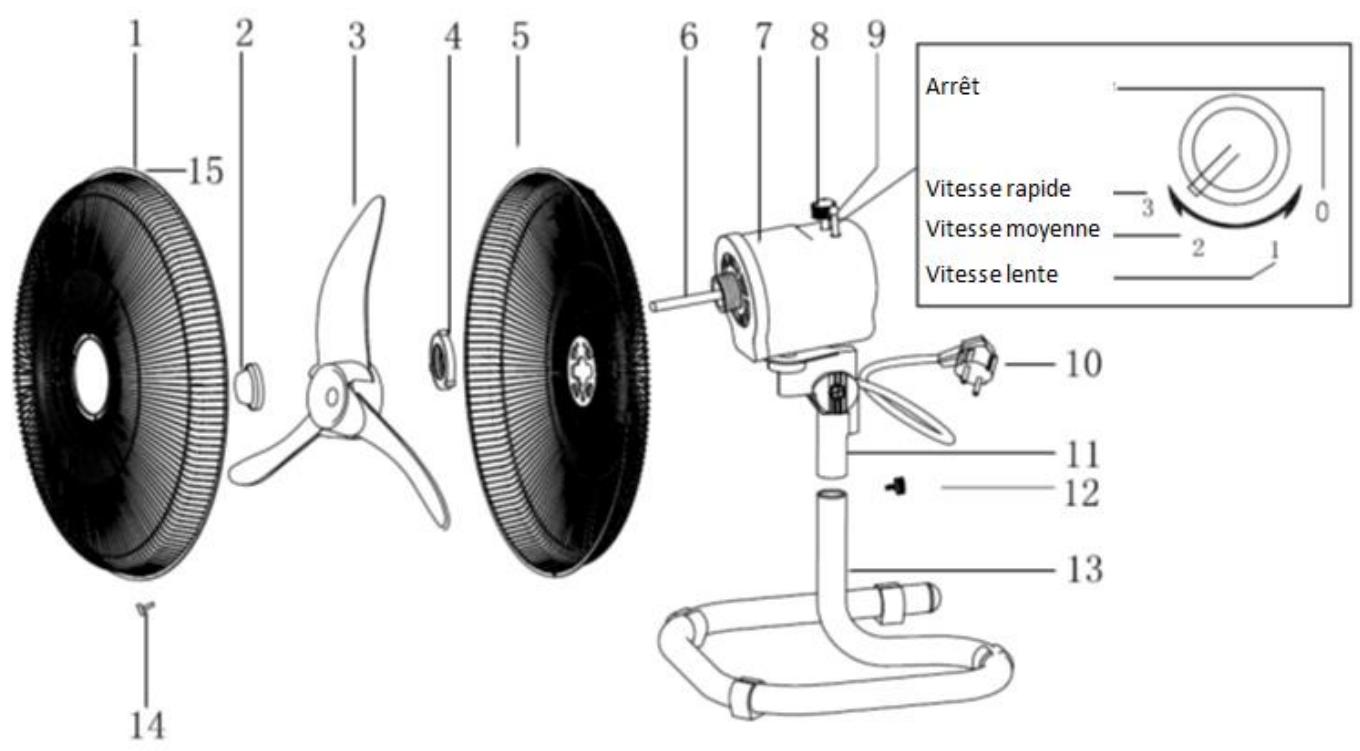

VUE ÉCLATÉE DES PIEÇES

1. Grille frontale
2. Capuchon de l'hélice
3. Pales
4. Écrou de sécurité de la grille arrête
5. Grille arrête
6. Arbre du moteur
7. Moteur

8. Bouton d'oscillation

9. Bouton de contrôle des vitesses

10. Câble électrique
11. Support métallique # 1
12. Grande vis de fixation # 1
13. Support métallique # 2
14. Petit vis de fixation #2
15. Crochet.

AVANT LA PREMIÈRE UTILISATION

1. Veuillez tire attentivement ces instructions avant d'utiliser l'appareil et conservez-les pour une consultation ultérieure.
2. Vérifiez si la tension de votre réseau électrique local correspond à cette qui figure sur l'appareil.
3. Avant la première utilisation, retirez les films ou autocollants protecteurs de l'appareil.
4. Assurez-vous que l'interrupteur se trouve sur la position "OFF".

ASSEMBLAGE

1. Placez le support en position verticale. Fixez le moteur au support (11) à l'aide de la vis du support (12).
2. Dévissez le capuchon de l'hélice (2) en tournant dans le sens des aiguilles d'une montre. Dévissez l'écrou de sécurité (4) de l'arbre du moteur (6) en le tournant dans le sens contraire des aiguilles d'une montre.
3. Fixez la grille arrêté (5) sur l'arbre du moteur (6) en alignant bien les 3 trous sur les 3 embouts situés à l'avant du moteur. Fixez la grille arrêté à l'aide de l'écrou de sécurité (4) en le tournant dans le sens des aiguilles d'une montre.
4. Fixez l'hélice du ventilateur (3) sur l'arbre du moteur (6). Serrez le capuchon de l'hélice (2) dans le sens contraire des aiguilles d'une montre. (Important : assurez-vous que le capuchon de l'hélice (2) est suffisamment serré sur la surface de l'arbre du moteur (6)).
5. Dévissez la vis (14) située en bas de la grille.
6. Assemblez la grille frontale (1) et la grille arrête (5) en plaçant le crochet (15) en haut. Serrez à l'aide des loquets situés tout autour de la grille et placez la vis de fixation située sur le bas de la grille (14) pour votre sécurité. Assurez-vous d'avoir tout bien fixé.

INSTRUCTIONS D'UTILISATION

1. Connectez l'appareil au secteur.

2. Activez le ventilateur en tournant le bouton de contrôle de vitesse (9) situé à l'arrière dans le sens des aiguilles d'une montre. Le bouton permet également de régler la vitesse en sélectionnant la position RAPIDE "3", MOYENNE "2" ou LENTE "1".

3. Pour régler la direction du flux d'air vers le haut ou vers le bas, relevez ou baissez l'unité du moteur ou la grille arrêté. Veillez à ne pas insérer les doigts à travers la grille.

4. Tournez le bouton dans le sens contraire des aiguilles d'une montre pour eteindre le ventilateur.

Vitesse

Tournez le bouton de contrôle de vitesse (9) pour régler la vitesse de ventilation sur la position RAPIDE "3", MOYENNE "2" ou LENTE "1". Tournez le bouton dans le sens contraire des aiguilles d'une montre pour arrêté la ventilation.

Oscillation

Pour activer l'oscillation, poussez le bouton de commande de l'oscillation vers le bas (8). Relevez le bouton de commande de l'oscillation (9) pour arrêté r'oscillation.

NETTOYAGE ET ENTRETIEN

• Toujours débrancher l'appareil du secteur et le laisser refroidir complètement avant de le nettoyer.
• Ne pas utiliser d'éponge abrasive, de tampon à récurer ou de Brosse dure pour nettoyer l'appareil.
• Nettoyer avec précaution la partie située après du moteur.
• Utiliser uniquement un chiffon humide pour nettoyer les surfaces extérieures de l'appareil. Ne pas immerger le corps principal dans l'eau.
• Éviter que le moteur ou les autres composants électriques ne soient en contact avec de l'eau.
• Toujours entreposer l'appareil dans un environnement à faible taux d'humidité.

CET APPAREIL EST CONÇU UNIQUEMENT POUR UN USAGE DOMESTIQUE

SERVICE APRÉS-VENTE

En cas de problèmes ou de questions, veuillez contacter notre service après-vente :

SFG - Société Française de Garantie

Email: [e-mail]

Tél.: [phone].

Fax.: [phone]

GARANTIE

Ce ventilateur brasseur d'air EWT est assorted'une garantie de deux (2) ans à compter de la date d'achat sous les conditions d'utilisation normales. La garantie ne s'aquise pas aux dommages dus directement ou indirectement à une utilisation abusive, à la négligence, à une utilisation non conforme, aux accidents, réparations non conformes ou modifications ainsi qu'à un dernier d'entretien. Veuillez conserveur votre ticket de caisse ou votre facture comme preuve de votre achat.

Nous garantissons la disponibilité des pieces détachées nécessaires à la maintenance de cet apparéil pendant une durée de 3 ans minimum après l'arrêt de la fabrication du produit.

AVENTISSEMENT

Ce symbole — indique qu'une fois en fin de de vie, ce produit ne doit pas être éliminé avec les déchets Municipaux, mais avec les déchets dangereux. Il doit être déposé dans un point de collecte ou de mise au rebut réservé à cet usage, conformément à la directive européen 2002/96/EC (DEEE). En veillant à la mise au rebut correcte de ce produit, vous contribuez à prévenir tout effet nuisible sur la santé et sur l'environnement dû aux substances dangereuses qu'il contient.

INFORMATIONS RELATIVES À L'ÉCOCONCEPTION DES VENTILATEURS

Informations requises pour les ventilateurs, conformément au règlement (UE) N° 206/2012 portant application de la directive 2009/125/CE du Parlement européen et du Conseil en ce qui concerne les exigences d'écoconception applicables aux climatisationurs et ventilateurs.

Modèle	OSCILLOR (ZF-20)
Description	Symbole	Valeur	Unité
Débit d'air maximal	F	82,3	m3/min
Puisance absorbée	P	70	W
Valeur de service	SV	1,17	(m3/min)/W
Consommation d'électricité en mode veille	PSB	NA	W
Niveau de puissance acoustique	LWA	64,6 dB	dB(A)
Vitesse maximale de l'air	c	4,1	mètres/sec
Norme de mesure de la valeur de service	IEC 60879:1986 (corr.1992)

ADRESSE VALIDE JUSQU'AU 31 Mars 2016

GLEN DIMPLEX FRANCE

ZI Petit Montagne Sud

12 rue des Cévennes

91017 EVRY LISSES CEDEX – FRANCE

Tel: [phone]

Fax:[phone]

ADRESSE VALIDA PARTIR DU 1^er Avril 2016

Veuillez-vous référer à l'adresse communiquée sur le site internet de la marque :

www ewt-france.com
