Type de produit	Table de cuisson vitrocéramique à induction
Marque	AIRLUX
Modèle	ATHDG4BR-4348294
Dimensions de la vitre	590 x 510 mm
Dimensions de découpe	560 x 490 mm
Distance minimale au mur	50 mm
Puissance totale	6000 W
Nombre de foyers	4
Diamètres des foyers	Avant gauche : 190 mm (1800 W) Arrière gauche : 155 mm (1200 W) Arrière droit : 190 mm (1800 W) Avant droit : 155 mm (1200 W)
Alimentation électrique	230 V ~ 50/60 Hz (1 phase + N) ou 400 V ~ 50/60 Hz (2 phases + N)
Section de câble recommandée	3 × 2,5 mm² (230 V) ou 4 × 1,5 mm² (400 V)
Protection électrique	Disjoncteur 25 A (230 V) ou 16 A (400 V)
Classe de protection	Y
Fonctions principales	Foyers à induction, commandes tactiles, automatisme de cuisson, verrouillage du bandeau, indicateur de chaleur résiduelle, limitation de temps de fonctionnement
Entretien et nettoyage	Nettoyer avec eau savonneuse ou produit spécial vitrocéramique. Ne pas utiliser de vapeur ni d'abrasifs. Enlever immédiatement le sucre.
Sécurité	Verrouillage du bandeau, arrêt automatique de sécurité, détection de surchauffe, indicateur de chaleur résiduelle

FOIRE AUX QUESTIONS - ATHDG4BR-4348294 AIRLUX

Comment allumer la table de cuisson ?

Appuyez sur la touche Marche/Arrêt [1] pendant 2 secondes. L'afficheur affiche '4 x [0]'. Sélectionnez ensuite la zone souhaitée en appuyant sur [+], puis ajustez la puissance avec [+] ou [-].

Que signifie l'affichage 'H' ?

L'affichage 'H' indique une chaleur résiduelle : la zone de cuisson est encore chaude. Ne la touchez pas et ne posez pas d'objets sensibles à la chaleur.

Comment verrouiller le bandeau de commande ?

Assurez-vous que la table est allumée. Appuyez simultanément sur les touches [-] et [+] de la zone avant gauche, puis appuyez sur [+]. L'afficheur indique '4 x [L]' pour confirmer le verrouillage.

Que faire si l'écran affiche 'E' ?

L'affichage 'E' indique un défaut du circuit électronique. Contactez le service après-vente agréé.

Comment utiliser l'automatisme de cuisson ?

Sélectionnez la zone, appuyez sur [+] jusqu'à '9', puis rappuyez sur [+] pour activer l'automatisme. Le symbole 'A' clignote. Choisissez ensuite le niveau de cuisson avec [-] (ex: '7'). La zone chauffe à pleine puissance puis réduit automatiquement.

Pourquoi la table de cuisson s'éteint-elle toute seule ?

La table est équipée d'une limitation de temps de fonctionnement selon le niveau de puissance. Par exemple, au niveau 9, elle s'éteint après 1,5 heure. Vous pouvez la rallumer en appuyant sur Marche/Arrêt.

Comment nettoyer la vitrocéramique ?

Laissez refroidir, puis nettoyez avec de l'eau additionnée de produit vaisselle ou un produit spécial vitrocéramique. N'utilisez jamais de vapeur, d'abrasifs ou d'éponges métalliques. Essuyez immédiatement les résidus de sucre.

Quels types de casseroles utiliser ?

Utilisez des casseroles à fond plat, de préférence adaptées à l'induction (aimantables). Évitez les récipients en aluminium, cuivre ou verre. Le fond doit couvrir au maximum la zone de cuisson.

Que faire en cas de fissure de la vitre ?

Coupez immédiatement l'alimentation électrique et contactez le service après-vente. N'utilisez plus l'appareil tant qu'il n'est pas réparé.

Quelle est la distance minimale entre la table et la hotte ?

Respectez les indications du fabricant de la hotte. En l'absence d'instructions, prévoyez une distance d'au moins 760 mm.

MODE D'EMPLOI ATHDG4BR-4348294 AIRLUX

Manuel d'utilisation et d'entretien

ATHD64BK

Chère cliente, cher client,

Nous vous remercions de la confiance que vous nous avez accordée en choisissant notre table de cuisson vitrocéramique.

Afin de bien connaître cet appareil, nous vous recommandons de lire attentivement cette notice d'utilisation dans son intégralité et de la conserver pour une consultation ultérieure.

Sommaire

Sécurité......4

Précautions avant utilisation en cuisson 4 Utilisation de l'appareil 4 Précautions pour ne pas détériorer l'appareil 5 Précautions en cas de défaillance de l'appareil....6 Autres protections 7

Description de l'appareil 8

Caractéristiques techniques 8 Bandeau de commande 8

Utilisation de l'appareil 8

Touches sensitives 8 Affichage 9

Mise en route et gestion de l'appareil....9

Avant la première utilisation....9 Mise en route....9 Indicateur de chaleur résiduelle....9 Programmation d'automatisme de cuisson....10 Verrouillage du bandeau de commande....10 Limitation du temps de fonctionnement....11

Conseils de cuisson 11

EXEMPLES DE RÉGLAGE DES PUISSANCES DE CUISSON....11

QUE FAIRE EN CAS DE PROBLÈME....12

ENTRETIEN ET NETTOYAGE....13

PROTECTION DE L'ENVIRONNEMENT .... 13

INSTRUCTIONS D'INSTALLATION .... 14

CONNEXION ÉLECTRIQUE 15

Précautions avant utilisation en cuisson

• Retirez toutes les parties de l'emballage.
• L'installation et le branchement électrique de l'appareil sont à confier à des spécialistes agréés. Le fabricant ne saurait être tenu responsable des dommages résultant d'une erreur d'encastrement ou de raccordement.
• L'appareil ne doit être utilisé que s'il est monté et installé dans un meuble et un plan de travail homologué et adapté.
• Son utilisation est uniquement destinée à l'usage domestique habituel (préparation des aliments), à l'exclusion de toute autre utilisation domestique, commerciale ou industrielle.
• Enlevez toutes les étiquettes et autocollants du verre vitrocéramique.
• Ne pas transformer ou modifier l'appareil.
• La table de cuisson ne doit pas servir de support ou de plan de travail.
• La sécurité n'est assurée que si l'appareil est raccordé à une terre de protection conforme aux prescriptions en vigueur.
• Pour le raccordement au réseau électrique, n'utilisez pas de rallonge.
• L'appareil ne doit pas être utilisé au-dessus d'un lave-vaisselle ou d'un sèche-linge : les vapeurs d'eau dégagées pourraient détériorer l'électronique.
• Ne faites pas fonctionner l'appareil avec un minuteur externe ou un système de commande à distance.

Utilisation de l'appareil

• Coupez toujours les foyers après utilisation.
• Surveillez constamment les cuissons qui utilisent des graisses et des huiles, car elles sont susceptibles de s'enflammer rapidement.
• Prenez garde aux risques de brûlures pendant et après l'utilisation de l'appareil.

- Assurez-vous qu'aucun câble électrique d'appareil fixe ou mobile ne vienne en contact avec la vitre ou la casserole chaude.

- Les objets magnétisables (cartes de crédit, disquettes informatiques, calculatrices) ne doivent pas se trouver à proximité immédiate de l'appareil en fonctionnement.

- Ne placez aucun objet métallique autre que les récipients de chauffe. En cas d'enclenchement intempestif ou de chaleur résiduelle, celui-ci risquerait, selon le matériau, de chauffer, de fondre ou de commencer à brûler.

- Ne jamais couvrir l'appareil d'un chiffon ou d'une feuille de protection. Il pourrait devenir très chaud et prendre feu.

- Cet appareil peut être utilisé par des enfants âgés de 8 ans et plus et des personnes dont les capacités physiques, sensorielles ou mentales sont réduites ou dont les expériences et les connaissances sont inadaptées, uniquement si elles sont surveillées, formées à l'utilisation de l'appareil en conditions de sécurité et informées des risques susceptibles de se présenter.

- Les enfants ne doivent pas jouer avec l'appareil.

- Le nettoyage et l'entretien ne doivent pas être confiés à des enfants sans surveillance d'adultes.

- Les objets métalliques tels que des couteaux, des fourchettes, des cuillères et des couvercles ne devraient pas être placés sur la surface vitrée puisqu'ils peuvent devenir chauds.

Précautions pour ne pas détériorer l'appareil

- Les casseroles à semelles brutes (fonte non émaillée, etc.) ou abîmées peuvent endommager la vitrocéramique.

- La présence de sable ou d'autres matériaux abrasifs peut endommager la vitrocéramique.

- Évitez de faire chuter des objets, même petits, sur la vitrocéramique.

- Ne heurtez pas les bords de la vitre avec les casseroles.

- Assurez-vous que la ventilation de l'appareil se fasse conformément aux instructions du constructeur.

- Ne posez pas de casseroles vides sur la table de cuisson et ne les laissez pas chauffer à vide.

- Évitez que le sucre, les matières synthétiques ou une feuille d'aluminium ne touchent les zones chaudes. Ces substances peuvent, au refroidissement, provoquer des cassures ou d'autres modifications de la surface vitrocéramique. Éteignez l'appareil et retirez-les immédiatement de la zone de cuisson encore chaude (attention : risque de brûlures).

- MISE EN GARDE : Risque d'incendie : ne pas entreposer d'objets sur la surface de cuisson.

- Ne placez jamais de récipients chauds au-dessus de la zone de commande.

- Si un tiroir est situé sous l'appareil encastré, assurez un écart suffisant (2 cm) entre le contenu de ce tiroir et la partie inférieure de l'appareil afin d'assurer une bonne ventilation.

- Ne déposez pas d'objets inflammables (par exemple des sprays) dans le tiroir placé sous la table de cuisson. Les éventuels casiers à couverts doivent être en matériau résistant à la chaleur.

Précautions en cas de défaillance de l'appareil

- Si un défaut est constaté, il faut éteindre l'appareil et couper la ligne d'alimentation électrique.

- En cas de fêlure ou de fissure de la vitrocéramique, il faut impérativement débrancher l'appareil du réseau électrique et prévenir le service après-vente.

- Les réparations doivent être entreprises exclusivement par un personnel spécialisé. N'ouvrez en aucun cas l'appareil vous-même.

- ATTENTION : Si la surface vitrée est fissurée, coupez l'alimentation de l'appareil pour éviter une éventuelle décharge électrique.

Autres protections

• Assurez-vous que le récipient de cuisson soit toujours centré sur la zone de cuisson. Le fond de la casserole doit autant que possible couvrir la zone de cuisson.
• Pour les utilisateurs portant un régulateur de rythme cardiaque, le champ magnétique pourrait influencer son fonctionnement. Nous recommandons de se renseigner auprès du revendeur ou du médecin.
• N'utilisez pas de récipients en matière synthétique ou en aluminium : ils pourraient fondre sur des foyers encore chauds.
• NE JAMAIS essayer d'éteindre un incendie avec de l'eau, mais arrêter l'appareil puis couvrir les flammes par exemple avec un couvercle ou une couverture anti-feu.

Caractéristiques techniques

Type	ATHD64BK
Puissance Totale	6000 W
Consommation d'énergie de la table de cuisson EChob^*	180.7 Wh/kg
Foyer avant gauche	∅ 190 mm
Puissance nominale	1800 W
Catégorie de la casserole standard*	C
Consommation d'énergie ECcw^*	183.9 Wh/kg
Foyer arrière gauche	∅ 155 mm
Puissance nominale	1200 W
Catégorie de la casserole standard*	A
Consommation d'énergie ECcw^*	173.8 Wh/kg
Foyer arrière droit	∅ 190 mm
Puissance nominale	1800 W
Catégorie de la casserole standard*	B
Consommation d'énergie ECcw^*	191.3 Wh/kg
Foyer avant droit	∅ 155 mm
Puissance nominale	1200 W
Catégorie de la casserole standard*	A
Consommation d'énergie ECcw^*	173.8 Wh/kg

* calculé selon la méthode de mesure de l'aptitude à la fonction (EN 60350-2).

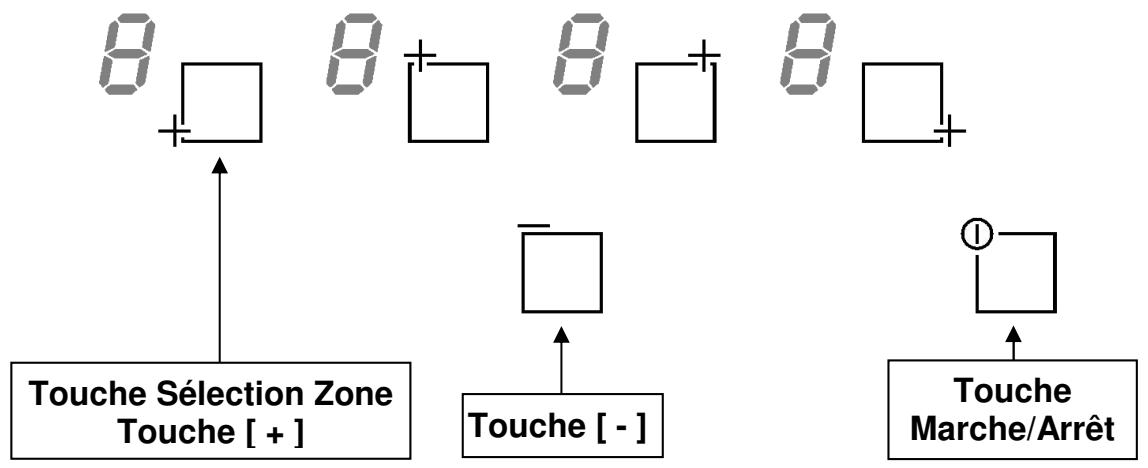

Bandeau de commande

UTILISATION DE L'APPAREIL

Touches sensitives

Votre appareil est équipé de touches sensitives permettant de commander les différentes fonctions. Un effleurage de la touche active leur fonctionnement. Cette activation est validée par un voyant, un affichage et/ou par un signal sonore.

N'appuyez que sur une seule touche à la fois.

Affichage

Affichage	Désignation	Fonction
0	Zéro	La zone de chauffe est activée
1...9	Niveau de puissance	Choix du niveau de cuisson
E	Message d'erreur	Défaut de circuit électronique
H	Chaleur résiduelle	La zone de cuisson est chaude
A	Accélérateur de chauffe	Cuisson automatique
L	Verrouillage	La table est sécurisée

Avant la première utilisation

Nettoyez votre appareil avec un chiffon humide, puis séchez-le. N'utilisez pas de détergent qui risquerait de provoquer une coloration bleutée sur les surfaces vitrées.

Mise en route

Vous devez d'abord enclencher la table de cuisson, puis la zone de chauffe :

• Enclencher / arrêter la table de cuisson :

Action	Bandeau de commande	Afficheur
Enclencher	appuyer 2 secondes sur [ 1 ]	4 x [ 0 ]
Arrêter	appuyer sur [ 1 ]	aucun ou [ H ]

• Enclencher / arrêter une zone de chauffe :

Action	Bandeau de commande	Afficheur
Sélectionner la zone	appuyer sur [ + ]	afficheur allumé
Augmenter	appuyer sur [ + ]	[ 1 ] jusqu'à [ 9 ]
Diminuer	appuyer sur [ - ]	[ 9 ] jusqu'à [ 1 ]
Arrêter	appuyer simultanément sur [ + ] et [ - ]	[ 0 ] ou [ H ]
	ou appuyer sur [ - ]	[ 0 ] ou [ H ]

Si aucun réglage n'est fait dans un délai de 20 secondes, l'électronique revient en position d'attente.

Indicateur de chaleur résiduelle

Après l'arrêt des zones de cuisson ou l'arrêt complet de la table, les zones de cuisson sont encore chaudes et sont signalées par le symbole [ H ].

Le symbole [ H ] s'éteint lorsque les zones de cuisson peuvent être touchées sans danger.

Tant que les témoins de chaleur résiduelle sont allumés, ne touchez pas les zones de cuisson et ne posez aucun objet sensible à la chaleur. Risque de brûlure et d'incendie !

Programmation d'automatisme de cuisson

Toutes les zones de cuisson sont équipées d'un dispositif de cuisson automatique. La zone de cuisson se met en marche à pleine puissance pendant un certain temps, puis réduit automatiquement sa puissance sur le niveau présélectionné.

• Mise en route de l'automatisme :

Action	Bandeau de commande	Afficheur
Sélectionner la zone	appuyer sur la touche de sélection	[0]
Activer la pleine puissance	appuyer sur [ + ]	Passe de [ 1 ] à [ 9 ]
Activer l’automatisme	ré appuyer sur [ + ]	[ 9 ] clignote avec [ A ]
Sélectionner niveau	appuyer sur [ - ]	[ 9 ] passe à [ 8 ] [ 7 ]
(par exemple « 7 »)		[ 7 ] clignote avec [ A ]

• Arrêt de l'automatisme :

Action	Bandeau de commande	Afficheur
Sélectionner la zone (par exemple « 7 »)	appuyer sur la touche de sélection	[ 7 ] clignote avec [ A ]
Sélectionner niveau	appuyer sur [ - ] ou [ + ]	Niveau sélectionné

Verrouillage du bandeau de commande

Pour éviter de modifier une sélection de la table de cuisson, notamment dans le cadre du nettoyage de la vitre, le bandeau de commande (à l'exception de la touche marche/arrêt [0/1]) peut être verrouillé.

• Verrouillage :

Action	Bandeau de commande	Afficheur
Enclencher	appuyer 2 secondes sur [ 1 ]	4 x [0] ou [H]
Verrouiller la table	appuyer ensemble [-] et [+] de la zone avant gauche	pas de changement
	Ré appuyer sur [+]	4 x [L]

• Déverrouillage :

Action	Bandeau de commande	Afficheur
Enclencher	appuyer 2 secondes sur [ Ⓔ ]	4 x [ L ]
Dans les 5 secondes après la mise en route :
Déverrouiller la table	appuyer ensemble [ - ] et [ + ]de la zone avant gaucheRé appuyer sur [ - ]	4 x [ 0 ]les afficheurs

Limitation du temps de fonctionnement

La table de cuisson est équipée d'une limitation du temps de fonctionnement. La durée d'utilisation de chaque zone de cuisson dépend du niveau de puissance sélectionné.

Les temps indiqués correspondent à une durée de fonctionnement sans interruption ou modification des réglages de la zone de cuisson. Lorsque la limite de temps est atteinte, la zone de cuisson se coupe automatiquement.

Niveau de puissance sélectionné	Temps maximum de fonctionnement (heures)
1	6
2	6
3	5
4	5
5	4
6	1,5
7	1,5
8	1,5
9	1,5

CONSEILS DE CUISSON

Exemples de réglage des puissances de cuisson

(Les valeurs ci-dessous sont indicatives)

1 à 2	Faire fondreRéchauffer	Sauces, beurre, chocolat, gélatinePlats pré-cuisinés
2 à 3	GonflerDécongélation	Riz, pudding et plats cuisinésLégumes, poisson, produits congelés
3 à 4	Vapeur	Légumes, poissons, viande
4 à 5	Eau	Pommes de terre à l’eau, soupes, pâtesLégumes frais
6 à 7	Cuire à feu doux	Viandes, foie, œufs, saucissesGoulasch, roulades, tripes
7 à 8	Cuire, Frire	Pommes de terre, beignets, galettes
9	Frire,Porter à ébullition	Steaks, omeletteseau

La table de cuisson ou les zones de cuisson ne s'enclenchent pas :

• La table est mal connectée au réseau électrique. • Le fusible de protection a sauté.
• Les touches sensitives sont couvertes d'eau ou de graisse.
• Un objet est posé sur les touches sensitives.

Le symbole [E] s'affiche :

- Appelez le Service Après-ventes.

L'une des zones ou l'ensemble du plan de cuisson se déclenche :

• Le déclenchement de sécurité a fonctionné. - Celui-ci s'actionne dans le cas où vous avez oublié de couper une des zones de chauffe. - Il s'enclenche également lorsqu'une ou plusieurs touches sensitives sont couvertes.

Le symbole [ L ] s'affiche :

- Se référer au chapitre verrouillage du bandeau de commande.

Le symbole [ Er03 ] s'affiche :

- Un objet ou un liquide recouvre les touches de la commande. Le symbole disparaît une fois les touches libérées ou nettoyées.

Le symbole [ Er21 ] s'affiche :

- La table est en surchauffe, laissez-la refroidir puis rallumez-la.

Le symbole [ U400 ], [ Er25 ]ou [ U4 ] clignotant s'affiche :

- La table est mal connectée au réseau. Vérifiez le branchement et rebranchez la table.

Si un des symboles ci-dessus persiste, appelez le SAV.

Pour nettoyer il faut mettre l'appareil hors fonctionnement.

Laissez refroidir l'appareil, car risques de brûlures.

• Nettoyez les restes de cuisson avec de l'eau additionnée de produit vaisselle ou un produit du commerce conseillé pour la vitrocéramique.
• N'utilisez en aucun cas d'appareils « à vapeur » ou « à pression ».
• Ne pas utiliser d'objets qui risqueraient de rayer la vitrocéramique (tel que tampon abrasifs ou pointe de couteau...).
• N'utilisez pas de produits de nettoyage abrasifs qui pourraient endommager l'appareil.
• Séchez l'appareil avec un chiffon propre.
• Enlevez immédiatement le sucre et les mets contenant du sucre.

PROTECTION DE L'ENVIRONNEMENT

• Les matériaux d'emballage sont écologiques et recyclables
• Les appareils électroniques sont composés de matériaux recyclables et parfois de matériaux nocifs pour l'environnement, mais nécessaires au bon fonctionnement et à la sécurité de l'appareil.
• Ne jetez en aucun cas votre appareil avec les déchets ménagers
• Faites appel au service d'enlèvement ou aux sites de dépôt mis en place par votre commune et adaptés au recyclage des appareils électroménagers

Le montage relève de la compétence exclusive de spécialistes.

L'utilisateur est tenu de respecter la législation et les normes en vigueur dans son pays de résidence.

Mise en place du joint d'étanchéité

Le joint adhésif fourni avec l'appareil permet d'éviter toute infiltration dans le meuble.

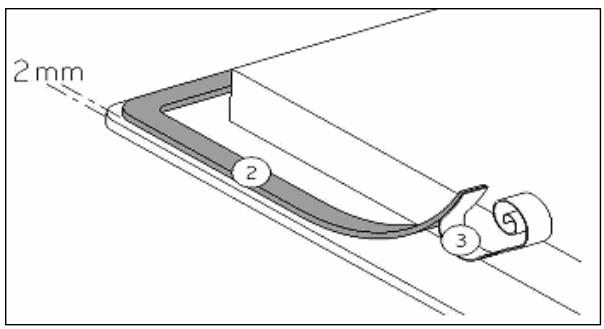

Sa mise en place doit être effectuée avec un grand soin suivant le croquis ci-dessous.

Coller le joint (2) sur le rebord de la table à 2 mm du bord externe, après avoir ôté la feuille de protection (3).

Encastrement :

• Découpe du plan de travail :

Modèle	Dimension de la vitre	Dimension de découpe
ATHD64BK	590 x 510 mm	560 x 490 mm

• La distance entre la table de cuisson et le mur doit être au minimum de 50 mm.
• Les baguettes de bord murales doivent être thermorésistantes.
• Les placages et revêtements des plans de travail doivent être réalisés en matériaux résistant à la chaleur (100 °C).
• N'installez pas la table au-dessus d'un four non ventilé ou d'un lave-vaisselle.
• La table de cuisson est un appareil qui appartient à la classe de protection « Y ». Lors de son encastrement, une paroi d'armoire haute ou un mur peut se trouver sur l'un des côtés et sur la face arrière. Mais de l'autre côté, aucun meuble ni aucun appareil ne doit être plus haut que le plan de cuisson.
• Si un tiroir se trouve sous le plan de cuisson, évitez d'y ranger des objets inflammables (par exemple : spray) et des objets non résistants à la chaleur.
• Les matériaux des plans de travail peuvent gonfler au contact de l'humidité. Pour protéger le chant de la découpe, appliquez un vernis ou une colle spéciale.
• Garantissez entre le fond du caisson de l'appareil un espace de 20 mm pour assurer une bonne circulation de l'air de refroidissement de l'électronique.
• L'écart de sécurité entre la table de cuisson et la hotte aspirante placée au-dessus d'elle doit respecter les indications du fabricant de hottes. En cas d'absence d'instructions, respectez une distance minimale de 760 mm.
• MISE EN GARDE : Utilisez uniquement les dispositifs de protection de table de cuisson conçus par le fabricant de l'appareil de cuisson ou indiqués par le fabricant de l'appareil dans les instructions d'utilisation comme adaptés, ou les dispositifs de protection de table de cuisson intégrés à l'appareil. L'utilisation de dispositifs de protection non appropriés peut entraîner des accidents.
• L'installation de cet appareil et son branchement au réseau électrique ne doivent être confiés qu'à un électricien parfaitement au fait des prescriptions normatives.
• La protection contre les pièces sous tension doit être assurée après le montage.
• Les données de raccordement nécessaires se trouvent sur la plaque signalétique et la plaque de branchement placées sous l'appareil.
• Cet appareil doit être séparé du secteur par un dispositif de sectionnement omnipolaire. Lorsque celui-ci est ouvert (déclenché), un écartement de 3 mm doit être assuré.
• Le circuit électrique doit être séparé du réseau par des dispositifs appropriés, par exemple les disjoncteurs, les fusibles, les disjoncteurs différentiels et les contacteurs.
• Si l'appareil n'est pas muni d'une fiche accessible, des moyens de déconnexion doivent être incorporés à l'installation fixe conformément aux réglementations de l'installation.
• Le câble d'alimentation doit être placé de sorte à ce qu'il ne touche pas de parties chaudes de la table de cuisson.

Attention !

Cet appareil n'est conçu que pour un réseau 230 V~ 50/60 Hz.

Raccordez toujours le fil de terre de protection.

Respectez le schéma de raccordement.

Le boîtier de raccordement se situe sous la plaque de cuisson. Pour ouvrir le capot, servez-vous d'un tournevis moyen. Placez-le dans les 2 fentes situées à l'avant des 2 flèches.

Réseau	Raccordement	Diamètre câble	Câble	Calibre de protection
230V~ 50/60Hz	1 Phase + N	3 × 2.5 mm2	H 05 VV - FH 05 RR - F	25 A *
400V~ 50/60Hz	2 Phase + N	4 × 1.5 mm2	H 05 VV - FH 05 RR - F	16 A *

* calculé avec le coefficient de simultanéité suivant la norme EN 60 335-2-6.

Branchement de la table :

Pour vous adapter au réseau électrique (230V~1P+N ou 400V~2P+N), veuillez utiliser les pontets en laiton situés dans le boîtier de connexion.

Monophasé 230V~1P+N :

Mettre un pontet entre les plots 1 et 2.

Visser le fil vert/jaune au plot prévu pour la mise à la terre.

Visser le neutre N au plot 4.

Visser la phase L sur l'un des plots 1 ou 2.

Biphasé 400V~2P+N :

Visser le fil vert/jaune au plot prévu pour la mise à la terre.

Visser le neutre N au plot 4.

Visser la phase L1 sur le plot 1 et la phase L2 sur le plot 2.

Attention ! Un dévissage excessif des vis du boîtier de raccordement risque de détériorer ce dernier, les vis tourneraient alors dans le vide.

Veillez ensuite à bien engager les fils et à bien serrer les vis.

Notre responsabilité ne saurait être engagée pour tout incident résultant d'un mauvais branchement, ou qui pourrait survenir à l'usage d'un appareil non relié à la terre ou équipé d'une terre défectueuse.
