MODE D'EMPLOI TM 2085 N ARTHUR MARTIN

Lors de sa fabrication, cet apparéil a été construit selon des normes, directives et/ou décrets pour une utilisation sur le territoire français.

Pour la sécurité des biens et des personnes ainsi que pour le respect de l'environnement, vous doivent d'abord dirempératifement les préconisations suivantes avant toute utilisation de votre apparéil.

Pour eviter tout risque de détérioration de l'appareil, transportez-le dans sa position d'utilisation muni de ses cales de transport (selon modèle).
Au déballage de celui-ci, et pour empêcher des risques d'asphyxie et corporel, tenez les matériaux d'emballage hors de la portée des enfants.
Pour éviter tout risque (mobilier, immobilier, corporel,...), l'installation, les raccordements (eau, gaz, électricité, évacuation selon modèle), la mise en service et la maintenance de votre apparéil doivent être effectuels par un professionnel qualifié.
Votre appareil a ete concu pour etre utilise par des adultes. Il est destiné a un usage domestique normal. Ne l'utilise pas à des fins commerciales ou industrielles ou pour d'autres buts que ceux pour lesquels il a ete concu. Voues eviterez alsis des risques matériel et corporel.
Débranchez votre apparéil avant toute opération de nettoyage manuel. N'utilise que des produits du commerce non corrosifs ou non inflammables. Toute projection d'eau ou de vapeur est proscrite pour écarter le risque d'électrocution.
Si voitre appareil est equiped d'un eclairage, debranchez l'appareil avant de proceder au changement de I'ampoule (ou du neon, etc.) pour eviter de s'electrocuter.
Afin d'empêcher des risques d'explosion et d'incendie, ne placez pas de produits inflammables ou d'éléments imbibés de produits inflammables à l'intérieur, à proximé ou sur l'appareil.
Lors de la mise au rebut de votre apparéil, et pour écarter tout risque corporel, mettez hors d'usage ce qui pourrait désigner un danger : coupez le cable d'alimentation au ras de l' apparéil. Informez-vous auprès des services de toute commune des endroits autorisés pour la mise au rebut de l' apparéil.
Pendant et après le fonctionnement, les recipients et leur contenu peuvent basculer et les composants de la table s'échauffent. Tenez les enfants éloignés pour éviter tout risque de brûture.

Veuillez maintainant tire attentivement cette notice pour une utilisation optimale de votre apparéil.

Avertissements importants

Conservez cette notice d'utilisation avec votre apparéil. Si l' apparéil devait être vendu ou cédé à une autre personne, assurez-vous que la notice d'utilisation l'accompagne. Le nouvel utilisateur pourra alors être informé du fonctionnement de celui-ci et des averissements s'y rapportant. Ces avertissements ont été rédigés pour votre sécurité et celle d'autrui.

Utilisation

• Cet apparéil a été concu pour être utilisé par des femmes. Veillez à ce que les enfants n'y touchent pas et ne l'utilisent pas comme un jouet.
• A la réception de l'appareil, déballez-le ou faites-le déballer immédiatement. Vérifiez son aspect général. Faites les éventuelles réserves par écrit sur le bon de livraison ou sur le bon d'enlèvement dont vous garderez un exemplaire.
• Voiture apparéil est destiné à un usage domestique normal. Ne l'utilise pas à des fins commerciales ou industrielles ou pour d'autres buts que celui pour lequel il a été créé.
• Ne modifiez pas ou n'essayez pas de modifier les caractéristiques de cet apparéil. Cela représentait un danger pour vous.
• Avant d'utiliser votre apparéil, assurez-vous qu'il a été correctement raccordé pour le type de gaz distribué.
• Tenez les enfants à distancependant le fonctionnement : la table de cuisson et les recipients s'échauffent et peuvent rester chauds longtemps après l'arrêt de l'appareil.
• Baissez ou éteignez toujours la flamme d'un brûleur avant dePTRirer un réciplient.
• N'utilisez jamais votre table à vide (sans récipient dessus).
  Assurez-vous que les manettes sont toujours en position arrêt • lorsque l'appareil n'est pas utilisé.
• N'utilise pas de recipients instables ou déformés : ils peuvent se renverser et provoquer un accident.
• Les réparations ne doivent être effectuées que par un service après vente qualifié. Une réparation non conforme peut être la cause de graves dommages.
• Ne conservez pas à proximé de l'appareil des produits inflammables sensibles aux températures (exemples: produits de nettoyage, bombe aérosols,...)
  Assurez-vous que les enfants ne manipulent pas commandes.
• Ne laïsez rien sur la table de cuisson. Une mise en fonctionnement accidentelle pourrait provoquer un incendie.
• Si vous utilisez un apparéil électrique à proximité de votre table de cuisson, veillez a ce que le cable d'alimentation de cet apparéil électrique ne soit pas en contact avec la surface chaude de la table.
• Surveillez attentivement la cuisson lors de friture dans l'huile ou la graisse.
• Evitez tout courant d'air. Si un brûleur ne présente pas une flamme régulière, nettoyez-le soigneusement. Si l'inconvénient subsiste, faites appel au service après-venture.
• Si la table est équipée d'un couvercle, nettoyez-le soigneusement et ne le fermez qu'après que les brûleurs ont refroidi.

• Nettoyez l'appareil après chaque utilisation : vous prolongerez ainsi sa durée de vie et vous évitez un mauvais fonctionnement des brûleurs et des bougies d'allumage.

• Avantbout nettoyage ou intervention technique, assurez-vous que l'appareil est débranché electriquement et complètement refroidi.

• L'utilisation d'un appeareil de cuisson au gaz conduit à la production de chaleur et d'humidité dans la piece où il est installé. Veillez à assurer une bonne aération de la cuisine : maintenez ouverts les orifices d'aération naturelle ou installez un dispositif d'aération mecanique.
• Une utilisation intensive et prolongée de l'appareil peut nécessiter une aération supplémentaire en ouvrant la fenêtre, ou une aération plus efficace, par exemple en augmentant la puissance de la ventilation mécanique si elle existe.
• Cet apparéil n'est pas raccordé à un dispositif d'évacuation des produits de combustion. Il doit être installé et raccordé conformément aux règles d'installation en vigueur. Une attention particulière sera accordée aux dispositions applicables en matière de ventilation.
• Veillez à ne rien laisser sur la table pendant l'utilisation des brûleurs (torchons, feuilles d'aluminium, etc.).
• Changez le tuyau d'arrivée du gaz un peu avant l'expiration de la date de vieillissement indiquée sur celui-ci.
• N'utilise jamais de bouteille de propane dans votre cuisine ou autre local fermé.
• Le témoin de chaleur résiduelle s'allume pour signaler que les foyers fonctionnent. Tenez éloignés les jeunes enfants de l'appareil jusqu'à l'extinction de ce témoin et même après extinction du témoin (les foyers sont encore chauds).
• La table de cuisson ne doit pas etre utiliser pour entreposer quoi que ce soit.
• Des feuilles d'aluminium et des recipients en matière plastique ne doivent pas'être placés sur des surfaces chaudes.
• Tenez éloigné de votre plan de cuisson tout ce qui est susceptible de fondre et d'endommager irrémédiablement le verre (matières plastiques, feuilles d'aluminium, sucre et produits sucrés).
• Si cela se produit, intervenez immédiatement pendant que la surface vitrocéràmie est encore chaude. Utilisez un racloir spécial en protégéant vos mains.
• Evitez de laisser tomber quoi que ce soit sur la surface vitrocérément. Un choc ponctuel, comme par exemple la chute d'une salière peut provoquer une fissure ou une cassure du verre.
• Attention! Dès qu'une férule dans la surface devient visible, débranchez immédiatement l'appareil de l'alimentation et faites appel au service après-vente.
• L'utilisation de produits d'entretien non adaptés provoque des éraflures, attaque la surface ou a pour conséquence une décoloration du décor. C'est

pourquoi il est impératif d'utiliser exclusivement un produit d'entretien SPECIAL TABLES VITROCERAMIQUES. N'utilise également enaucun cas des objets tranchants pour retarder les débordements. Utilisez uniquement un grattoir spécial se trouvant dans le commerce ou livre avec l'appareil (selon modele).

• Ne regardez pas fixement les lampes à halogène des foyers de cuisson (si votre apparéil en est équipé).
• N'utilisez que les accessoires livrés avec votre apparéil (un diffuseur de chaleur, par exemple, endommagerait la table de cuisson).

Installation

• Les opérations d'installation et de branchement doivent être effectuées par un personnel qualifié et suivant les normes en vigueur.
• Si l'installation électrique de votre habitation nécessite une modification pour le branchement de votre apparéil, faites appel à un électricien qualifié.
  Assurez-vous que l'appareil est installé dans une piece correctement aérée : une mauvaise ventilation peut entraîner un manque d'oxygène. Consultez un installerur qualifié ou adressez-vous à la compétie de distribution du gaz de votre région.
• Cette table est consque pour fonctionner en 230V monophasé. Un évientuel branchement polyphasé sans neutre (400V) peut provoquer la destruction des foyers.

Protection de l'environnement

Tous les matéiaux marqués par le symbole sont recyclables. Déposez-les dans une déchetterie prévue à cet effet (renseignez-vous auprès des services de votre commune) pour qu'ils puissant être récapérés et recyclés. En cas d'anomalie de fonctionnement, le vendeur de votre apparéil est le premier habilité à intervenir. A défaut (déménagement de votre part, fermeture du magasin où vous avez effectué l'achat ..., veuillez consulter le

Centre Contact Consommateurs qui vous communiquera alors l'adresse d'un Service Àpès Vente.

En cas d'intervention sur l'appareil, exigez du service après vente les pieces de rechange certifiées Constructeur.

Le symbole sur le produit ou son emballage indique que ce produit ne peut etre traité comme déchet menager. Il doit etre remis au point de collecte dédié à cet effet (collecte et recyclage du matériel électrique et électronique).En procedant à la mise à la casse réglementaire de l'appareil, nous preservons l'environnement et notre sécurité, s'assurant ainsi que le déchets seronttraités dans des conditions appropriées. Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec les services de votre commune ou le magasin ou vous avez effectué I'achat.

Sommaire

A l'attention de l'utilisateur

3

Comment direyerotrecindutilisation? 4

Description de l'appareil 5

Utilisation de votre table de cuisson 6

Conseils d'utilisation 7

Entretien et nettoyage 8

Garantie 10

Plaque signalétique 10

Service après Vente 10

A l'attention de l'installateur

Caracteristiques techniques 11

Installation 11

Raccordement gaz 11

Branchementélectrique 12

Adaptation des brûleurs au gaz utilisé 13

Encastrement 14

Possibilities d'encastrement 15

Comment dire votre notice d'utilisation?

Les symboles suivants vous guideront tout au long de la lecture de votre notice:

Instructions de sécurité

Descriptions d'opérations

Conseils et recommendations

Informations sur l'environnement

Veuillez lore attentivement ces remarques avant d'insteller et d'utiliser votre apparéil. Nous déclinons toute responsabilité en cas de dommages ou d'accident provoqués par l' apparéil du fait du non-respect de ces averissements.

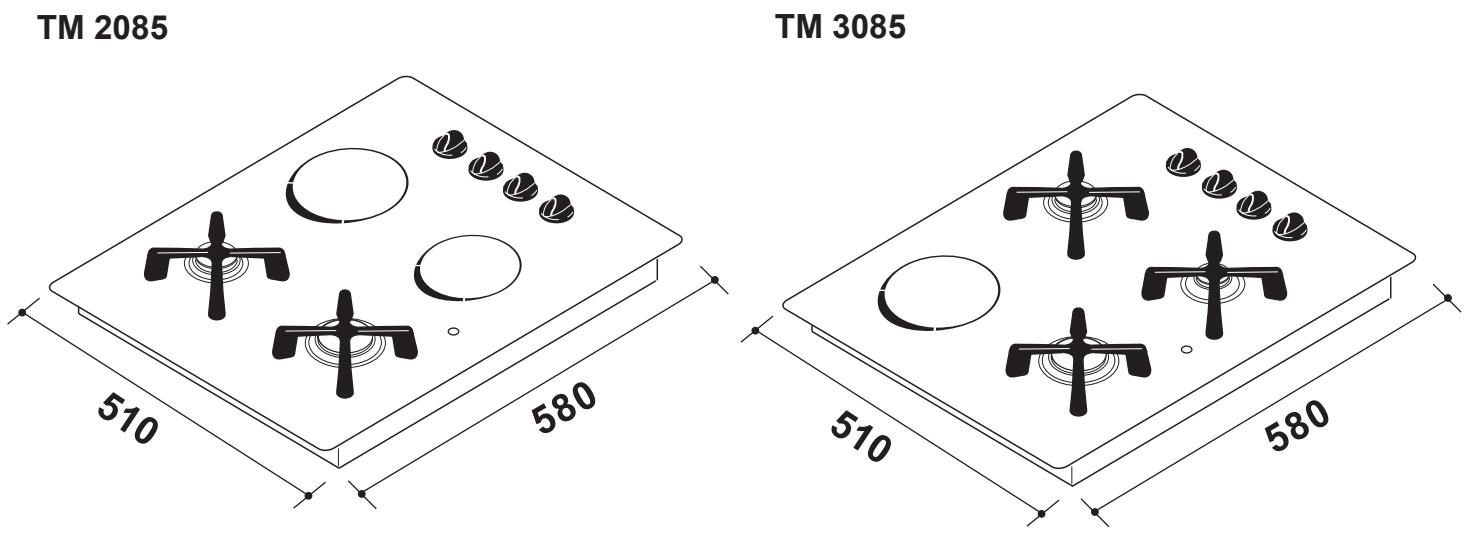

Description de l'appareil

Mod. TM 2085

Mod. TM 3085

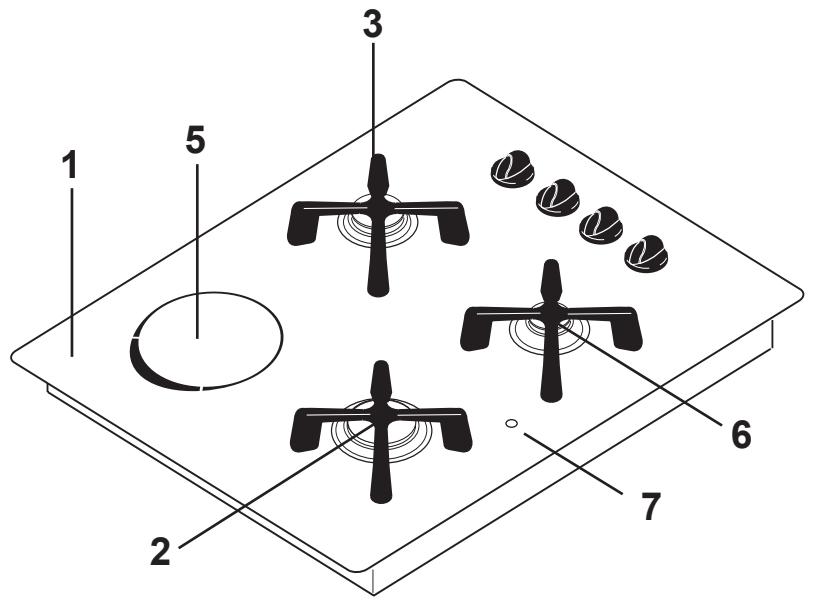

1 Plan de travail
2 Brûleur rapide
3 Brûleur semi-rapide
4 Foyer Hi-Light (Ø 145)
5 Foyer Hi-Light (Ø 180)
6 Brûleur auxiliaire
7 Voyant témoin de chaleur résiduelle de la zone de cuisson vitrocéramique

i Ces modèles sont équipés de robinets progressifs, qui permettent un meilleur réglage de la flamme.

Utilisation de votre table de cuisson

Les commandes

Les manettes qui commandent les brûleurs sont dotées de 3 positions principales d'utilisation :

= Position arrêt

☆ = Débit maximum et allumage automatique

= Débit minimum

Chaque brûleur est équipé d'une sécurité thermocouple, qui coupe l'arrivée de gaz si la flamme s'était accidentellement (débordement, courant d'air, etc.).

L'allumage des brûleurs

Pour allumer un brûleur

1. Appuyez sur la commande du brûleur besoin, et tournez-la vers la gauche jusqu'àu repère de débit

maximum(△A).

En cas de coupure d'électricité, vous pouvez utiliser votre table de cuisson sans avoir recours au système automatique. Pour cela, présente une flamme au brûleur.

Maintenez la commande enfoncée, pendant 5 secondes environ après l' apparition de la flamme pour activer la sécurité thermocouple.

1. Placez le recipient sur le brûleur.
2. Réglez le débit selon les nécessités de votre préparation, en vous assurant que la flamme ne déborde pas du fond.
3. Si le brûleur s'éteint, renouvelez l'opération en maintainant la commande enforcée 15 secondes maximum.

Pour eteindre le bruleur

Tournez la commande dans le sens des aiguilles d'une montre jusqu'à la butée, sur la position arrêt (●).

Lorsque vous faites des fritures, surveillez attentivement la cuisson car l'huile ou la graisse pourrait facilement s'enflammer par suite d'une surchauffe.

Le foyer Hi-Light

Ces tables de cuisson sont équipées d'un foyer vitrocéramique à 7 positions.

Pourmettre enfonnementle foyer,tournezla manette correspondante sur la positiondésirée.

Levoyant (témoin de chaleur résiduelle)sallume pour signaler que le la zone de cuisson est chaude.

Tenezéloignés les jeunes enfants de l'appareil jusqu'à l'extinction de cevoyant et même après extinction duvoyant(la zone de cuisson est encore chaude).

La manette peut être positionnée sur l'une des 7 positions et tournere indifféremment vers la droite ou vers la gauche.

Position 0: zone de cuisson à l'arrêt

Position 1: allure de chauffe minimale

Position 6: allure de chauffe maximale

Lorsque you faites des fritures, surveillez attentivement la cuisson car l'huile ou la graisse pourrait facilement s'enflammer par suite d'une surchauffe.

En tenant compte de la quantité d'aliments à cuire et du mode de cuisson, le tableau ci-dessous guidera vos premiers essais.

Positions	Cuisson
1	Pour réchauffer les mets ou pour fondre le beurre et le chocolat
2	Pour préparer des sauces, des daubes, des soufflés, des oeufs...
3	Soupes de légumes secs, décongélation d'aliments surgelés, cuisson d'eau ou de lait
4	Pommes de terre à la vapeur, légumes frais, soupes, pâtes, bouillon, savarins, poisson
5	Omelettes, crêpes, biftecks
6	Biftecks, tranches de viande, biscuits, raisie de viande

i Conseils d'utilisation

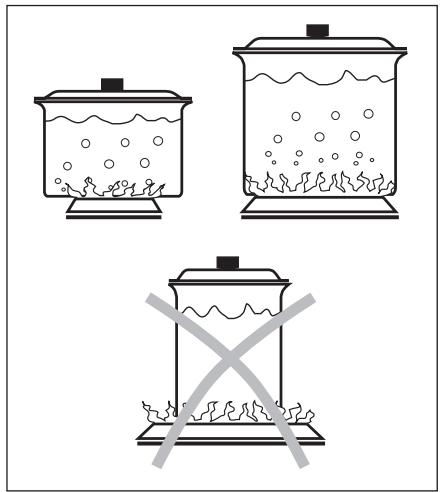

Les brûleurs

Afin d'obtenir un rendement maximum de chaque brûleur, utilisez des réçipiens adaptés au diamètre des brûleurs.

Bruleurrapide

diametre 24 - 26 cm

Brûleur semi - rapide

diametre 18-20-22 cm

Brûleuráuxviliaire

diametre 10-14-16 cm

• Ne placez un réseau sur un brûleur qu'après avoir allumé celui-ci.
  N'utilisez que des recipients creux.
  Assurez-vous que la flamme ne déborde pas du fond du recipient.
• Si vous doivent utiliser des reçipiens dont le diamètre est important, nous vous recommendons d'effectuer vos cuissons sur le brûleur avant gauche, afin d'éviter la dépréciation des manettes de commande.
• Surveillez attentivement la cuisson lorsqu'vous faites des fritures : l'huile ou la graisse peuvent facilement s'enflammer par suite d'une surchauffe.
• Si la flamme d'un brûleur s'eteint accidentellement, ramenez la manette correspondante sur la position arrêt et attendez une minute avant de rallumer le brûleur.
• L'utilisation continue et intensive de votre table de cuisson demande une aération supplémentaire : ouvrez une fenêtre ou augmentez la puissance d'aspiration mécanique (si existante).

La zone de cuisson vitrocéramique

Les récipiens

Le rendement sera maximum si vous utilisez des reçipients adaptés à la cuisson sur le foyer vitrocéramique. Ces récipients sont disponibles dans le commerce et portent un sigle spécifique. Toutefois, vous pouvez tout à fait continuer à vous servir de votre casserolerie habituelle, mais en respectant les indications suivantes.

Fond

Proscrivez les fonds rugueux afin d'éviter de rayer la surface. Le fond doit être lisse, propre et sec avant utilisation. Evitez les fonds convexes, très concaves ou déformés. Cependant, un fond très légitrement concave assure une parfaite transmission de l'énergie car, en se dilatant sous l'effet de la chaleur il s'applique parfaitement sur le foyer. Préférez les fondssons et mats aux fonds réfléchissants.

Matière

Les reçipients avec fond en aluminium ou en cuivre ne sont pas conseillés car ils peuvent provoquer un changement de couleur sur la surface qu'il est difficile ou quelques fois impossible de faire disparaitre.

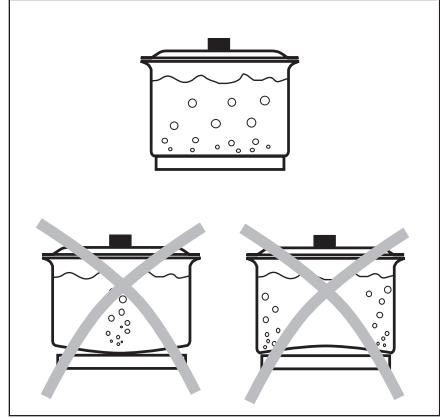

Diametre

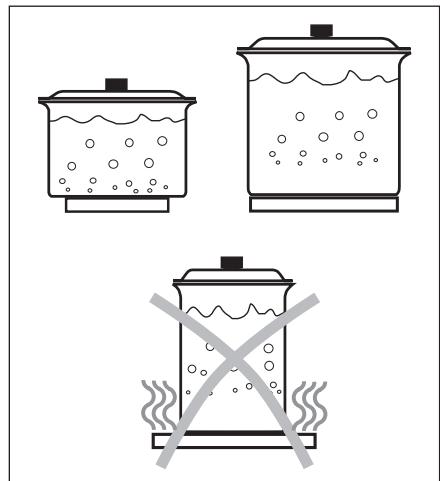

Le diamètre du récipient doit correspondre à celui du corp de chauffe (145/180 mm.). L'épaissur maximum des fonds est de 2-3 mm pour les récipients en acier émaille, et de 4-6 mm pour les récipients en acier inoxydable.

Ne cuisez jamais directement les alimentes sur la zone de cuisson vitrocéramique (oeufs aux plats, grillades) et n'utilise pas votre table vitrocéramique comme plan de travail. De même, ne faites jamais chauffer un recipient à vide sur la zone de cuisson vitrocéramique.

N'interposezaucunproduitoumatériauentrele foyeret le récipient.

Chaque fais que la recette le permet, couvrez votre récipient, vous réaliserez des économies d'énergie.

Ramenez la manette correspondante sur la position arrêt avant la fin de cuisson, celle-ci se terminera grâce à la chaleur accumulée.

Entretien et nettoyage

Avant de procéder au nettoyage: débranchez électriquement l'appareil, assurez-vous que toutes les manettes sont sur la position arrêt | et attendez que l'appareil soit refroidi.

Les brûleurs

• Les chapeaux et les couronnées des brûleurs sont fixés à l'aide de deux vis. Pour les démonter, enlevezles, returnez-les et dévissez les deux vis comme sur indiqué sur la figure.
• Lavez les chapeaux de brûleurs avec de l'eau chaude et un détergent doux, ennant soin d'enlever toute incrustation. Si nécessaire, vous pouvez utiliser une petite brosse en acier.
• Gardez les couronnes des brûleurs en parfait état de propre: leur encrassement peut cause des difficultés d'allumage.
• Si vous avez démonté les brûleurs pour les nettoyer, voirlez à remettre correctement en place les couronnées et chapeaux de brûleurs parfaitement secs.

Les grilles

• Lavez-les à l'eau chaude additionné d'un détergent doux. Utilisez si besoin un produit légersement abrasif.

Les manettes

Utilisez une éponge très légèrement imbibée d'eau savonnexe. Rincez et séchez soigneusement. Pour un meilleur nettoyage du plan de cuisson, les manettes sont amovibles.
Assurez-vous que la manette soit sur la position "Arret".
- Retirez la manette.
- Àprous le nettoyage, remettez en place la manette dans sa position initiale.

Lors du nettoyage, enaucun cas du liquide ou du produit d'entretien ne doit pénétrer à l'intérieur du caisson ou se situant le les éléments électriques.

Le dessus de la table de cuisson

• Passez une éponge légèrement imbibée d'eau tiède (et, si nécessaire, de détergent doux) après chaque utilisation.
• Evitez tout écoullement dans les orifices de la table.

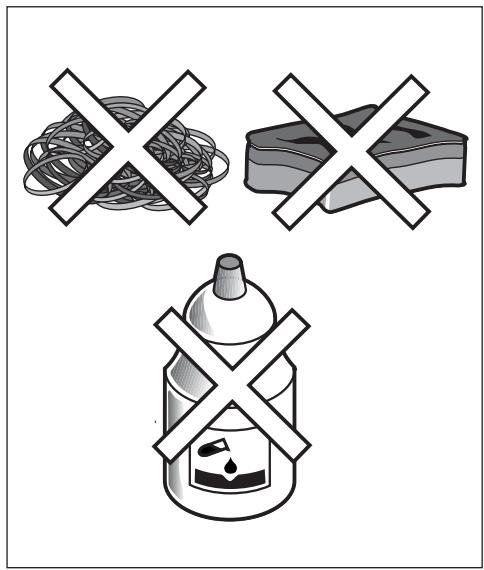

• Utilisez, si nécessaire, un racloir spécial tables vitrocéramiques (livré avec l'appareil selon modèle) et des produits spécifique vendus dans le commerce.
• N'utilise pas d'objet tranchant (couteau, gratoir, tournevis, etc.) ou déponge à face abrasive.
• N'utilise pas de détergents abrasifs ou corrosifs tels que : bombes aérosols pour four, produits détachants, produits anti-rouille, poudres à récurer.

La zone de cuisson vitrocéramique

Nous vous recommendons d'utiliser exclusivement pour le nettoyage:

• Du papier absorbant ou un chiffon humide.
• Un racloir spécial tables vitrocéramiques (livré avec l'appareil selon modèle)
• Un produit spécifique à l'entretien de surfaces vitrocéramiques. Ce produit, disponible en droguerie ou en grande surface servira également pour le nettoyage du cadre métallique de votre plan de cuisson.

La fréquence de remplacement de la lame du racloir est fonction de l'intensité de son utilisation. Vérifiéz régulièrement que la lame n'est pas ébréchée ou cassée pour éviter tout risque d'endommagement de la surface vitrocéramique.

Lechoix parmi les moyens enumerated ci-dessus dépend du degré de salissure et de l'origine des taches:

• Les salissures légères et non incrustées s'enlevent à l'aide d'un chiffon ou d'un papier absorbant humide (sans adjonction de produit).
• Les salissures importantes et résistantes sont éliminées ainsiment avec le racloir tant que la surface est encore chaude.
• Les cernes de calcaire, les taches de graisse et les traces métalliques (aluminium) peuvent être éliminées avec un produit spécifique.

ATTENTION

• N'utilisez enaucun cas d'objects tranchants (couteaux, grattoirs, tournevis etc.) ou de détergents abrasifs ou corrosifs tels que bombes aerosols pour four, detacheurs, dérouilleurs, poudres à recycler et les éponges à face abrasive.
• Nous proscrivons également l'emploi de détergents doux (produit pour la vaissele par exemple) qui, s'illes ne sont pas éliminés complètement au rincege, peuvent avoir un effet corrosif lors d'uneuture cuisson et provoquer une décoloration de la surface.
• Tenez éloigné de votre plan de cuisson tout ce qui est susceptible de fondre, tells que les objets en matière plastique, les feuilles d'aluminium, le sucre et les produits à forte teneur en sucre.
• Si un de ces produits a fondu, il est impératif de l'enlever immédiatement (pendant que la surface est encore chaude) avec le racloir, ceci afin d'éviter des dégradations irréversibles de la surface vitrocéramique. Complétez eventuelslement le nettoyage avec le produit spécifique.
• Régulierement et correctement entretenue, votre table de cuisson conservera très longtemps son aspect d'origine.

Attention! Dès qu'une férule dans la surface devient visible, déconnetez immédiatement l'appareil de l'alimentation et faites appel au service après-vente.

Notre responsabilité ne saurait être engagée en cas de dommages dûs à un mauvais entretien de votre table vitrocéramique.

Garantie

Conformément à la Législation en vigueur,Vote Vendeur est tenu, lors de l'acte d'achat de votre apparéil, de vous communiquer par écrit les conditions de garantie et sa mise en œuvre appliquées sur celui ci.

Sous son entière initiative et responsabilité,Vote Vendeur répondra à toutes vos questions concernant l'achat de votre apparéil et les garanties qui y sont attachées.

N'hésitez pas à le contacter.

Plaque signalétique

En appelant un Service ÀpRES Vente, indiquez-lui le modele, le numero de produit et le numero de série de l'appareil. Ces indications figurent sur la plaque signalétique située sur votre apparéil.

Service après Vente

En cas d'anomalie de fonctionnement, le vendeur de votre apparéil est le premier habilité à intervenir. A défaut (déménagement de votre part, fermeture du magasin où vous avez effectué l'achat ...), veuillez consulter le Centre Contact Consommateurs qui vous communiquera alors l'adresse d'un ServiceAprès Vente.

En cas d'intervention sur votre apparéil, exigez du Service ÀpRES VENTE les Pièces de Rechange certifiées Constructeur.

Caractéristiques techniques

Puisance des bruleurs

Brûleur Rapide 3,1 kW

Brûleurs Semi-rapide 1,9 kW

Brûleur Auxiliaire (Mod. TM 3085) 1,0 kW

Alimentation: 230V - 50Hz

Air nécessaire à la combustion 16 m³/h

Catégorie: II2E+3+

Appareil régle en Usine pour fonctionner avec gaz type G20/G25 - 20/25 mbar

Dimensions de l'ouverture pour l'encastrement dans le plan de travail (voir chapitre "Encastrement")

Largeur: 550 mm

Profondeur: 470 mm

Installation

Emplacement

Cet apparéil a été concu pour être encastré ou place à côté d'autres meubles selon la norme en vigueur.

Les meubles juxtaposés aux côts de la table de cuisson ne doivent pas dépasser la hauteur de cette-ci. Les bords latéraux de la découverte pratiquée doivent se trouver à au moins 100 mm. des murs ou des meubles latéraux.

Les meubles suspendus ou les hottes doivent'être installés à une hauteur minimale de 650~mm . au dessus de la table de cuisson.

N'installez pas l'appareil pres de matérielux inflammables (par ex.: rideaux, torchons, etc.).

Débranche l'appareil avant toute intervention.

Important

• L'installation et le branchement de l'appareil doivent être effectuels par un personnel qualifié conformément aux textes réglementaires et règles de l'art en vigueur, notamment:
• Arrêté du 2 août 1977, Règles Techniques et de Sécurité applicables aux installation de gaz combustibles et d'hydrocarbures liquifiés à l'intérieur des batiments d'habitation et leurs dépendances;
• Norme DTU P 45 • 204, Installations de gaz (anciennement DTU n.° 61 - installation de gaz - Avril 1982 + additif n.° 1 Juillet 1984);
• Règlement Sanitaire Départemental.

Pour les apparèils raccordés au réseau électrique:

• Norme NF C 15 100 - Installations électriques à basse tension - Règles.

Dimensions de l'appareil

Largeur: 580 mm

Profondeur: 510 mm

Puisance de la zone de cuisson vitrocéramique (selon modele)

Zone de cuisson vitrocéramique (Ø 145) 1,2 kW

Zone de cuisson vitrocéramique (Ø 180) 1,8 kW

CE Cet apparéil est conforme aux Directives Communitaires CEE suivantes:

• 73/23 - 90/683 (Basse Tension);
  -90/396(AppareilGaz)
  -89/336 (Compatibilité Electromagnétique);
  -93/68 (Directives Générales);
  et modifications successives.

Recommendations

• Vérifiez que le début du compteur et le diamètre des canalisations sont suffisants pour alimenter tous les appareils de l'installation et vérifiez que tous les raccords sont bien étanches;
• N'omettez pas d'instructor un robinet de barrageque visible et accessible.

Raccordement gaz

Raccordez la table à la bouteille ou à l'installation selon les prescriptions légales en la matière. Assurez-vous que l'appareil est réglé pour le type de gaz auquel il sera alimenté. Pour le passage d'un gaz à un autre, reportez-vous au paragraph "Adaptation des brûleurs au gaz utilisé".

Fig. 1

A) Ecrou situé à l'extrémite de la rampe
B) Joint
C) Raccord orientable

Important

Pour un fonctionnement correct, une consommation réduite et une plus grande durée de vie de l'appareil, assurez-vous que la pression d'alimentation correspond aux valeurs indiquées dans le tableau.

Si l'appareil est alimenté en gaz Butane ou Propane (bouteille), contrôle que le régulateur de pression débite le gaz à une pression de 28 mbar pour le Butane et 37 mbar pour le Propane.

1) Vissez le raccord orientable C dans l'écrou A situé à l'extrémité de la rampe d'alimentation, sans omettre d'intercaler le joint d'étanchéité B (Fig. 1).
2) Orientez le raccord C dans la direction voulue, puis effectuez un serrage correct.
3) Effectuez ensuite le raccordement du tube d'arrivée de gaz.
4) Contrôlez la parfaite étanchéité du raccord et de l'embout en utilisant une solution savonneuse.
5) Fixez l'appareil au meuble.

Raccordement "rigide"

Effectuez le raccordement en utilisant des tuyaux rigides métalliques (cuivre avec embout mécanique).

Raccordement "flexible" avec embout mécanique

-Gaz naturel: Le raccordement s'effectue avec un tuyau flexible a embout mecanique qui se visse directement sur le coude terminant la rampe de l'appareil (la tuyauterie doit etrevisable sur toute sa longueur). Elle doit etreconforme à la norme "NFD 36-100"(durée de vie 5 ans) ou "NFD 36-103"(durée de vie 10 ans).Le raccordement peut se faire aussi avec un flexible métallique "NFD 36-121"

• Butane/Propane: Un tubeSouple,équipéde ses colliers (conforméàXPD36-110)peut'êtreutilisés'il est vistable sur toute la longueur et si l'appareil ne fonctionne qu'au butane. Si l'appareil fonctionne au propane, il faut utiliser un flexible conformé à la norme XPD 36-112 ou un flexible métallique conformé à "NFD 36-125".

Pour assembler les différentes pieces il est conseilé de suivre l'ordre suivant:

• fixez le raccord orientable à l'embout en interpolant le joint;
• fixez le raccord orientable à la rampe d'alimentation de l'appareil;
• orientez le raccord dans la direction voulue;
• contrôle la parfaite étanchéité du raccord et de l'embout en utilisant une solution savonneuse;
• fixez l'appareil au meuble.

Entretien

Contrôlez périodiquement le tuyau d'arrivée du gaz et l'éventuel régulateur de pression. En cas d'anomalie remplacez la piece défectueuse.

Pour garantir un bon fonctionnement et une bonne sécurité, il est nécessaire de procéder périodiquement au graissage des robinets de réglage du gaz. Confiez cette opération à un technicien qualifié.

Branchement électrique

Reliez l'appareil à la terre, conformément aux prescriptions de la norme NF.C 15100 et aux règlements en vigueur.

Avant d'effectuer le branchement s'assurer que:

• le disjoncteur et l'installation électrique peuvent supporter la charge de l'appareil (voir la plaque signalétique);
• l'installation d'alimentation soit équipée d'une prise de terre efficace selon les normes en vigueur;
• la prise ou l'interrupteur principal soient facilement accessibles.

L'appareil ne doit pas etre raccordé à l'aide d'un prolongateur, d'une prise multiple ou d'un raccordement multiple (risque d'incendie).

Vérifiez que la prise de terre est conforme aux règlements en vigueur.

Les tables de cuisson sont équipées d'un cable d'alimentation et sont aptes au fonctionnement en 230V - 50 Hz.

Appliquez au cable une fiche normalisée, pour la charge indiquée sur la plaque signalétique. Branchez la fiche à une prise ajustate.

Si l'on désire un branchement direct au réseau (branchement fixe) il faut intercaler entre l'appareil et le réseau un dispositif possédant des contacts à coupure omnipolaire ayant une distance d'ouverture des contacts d'au moins 3 mm.

Le cable de terre jaune-vert ne doit pas etre interrompu par l'interrupteur et doit etre relié à la borne du conducteur de protection.

Le cable de phase de couleur marron (provenant de la borne “L” de la planchette à bornes) doit toujours être relié à la phase du réseau d'alimentation.

Le cable d'alimentation doit être placé de telle manière qu'il ne touche aucune partie chaude.

Après le branchement essayez les éléments chauffants en les faisant fonctionner pendant 3 minutes environ.

Notre responsabilité ne saurait être engagée en cas d'accidents ou d'incidents provoqués par une mise à la terre inexistante ou défectueuse.

Remplacement du cable d'alimentation

Le cable d'alimentation ne doit être remplaced que par un professionnel qualifié; utilisez un cable de type H05 V2V2 d'une section adaptée à la charge.

En outre, il faut que le cable de terre jaune-vert soit plus long d'environ 2 cm que les câbles de phase et neutre.

Le cable d'alimentation sera positionné de façon à ce qu'enaucun point sa température n'excède 90^

Adaptation des brûleurs au gaz utilisé

Pour la conversion de l'appareil d'un type de gaz à l'autre, opérez comme suit:

A. Remplacement des injecteurs

1) Otez les grilles.
2) Enlevez les brûleurs.

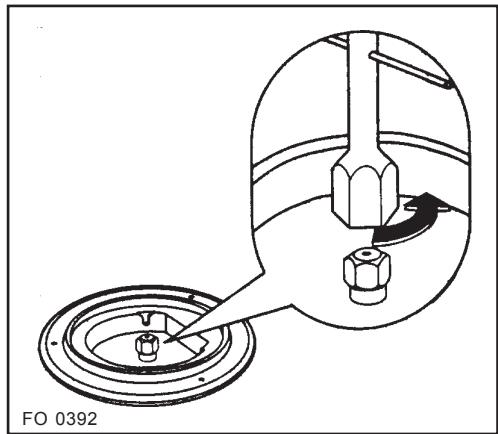

3) Avec une clé de 7 dévissez les injecteurs (Fig. 2) et remplacez-les par ceux convenant au type de gaz utilisé (voir tableau).
4) Remplacez l'étiquette d'étaglonage (collée à côté du tuyau d'alimentation en gaz) par cette correspondant au nouveau type de gaz. Elle se trouve dans l'emballage des injecteurs fournis avec la table.

B. Réglage du ralenti

1) Allumez chacun des brûleurs.
2) Tournez les manettes jusqu'à l'obtention du début réduit.
3) Retirez les manettes.

Alimentation en gaz naturel

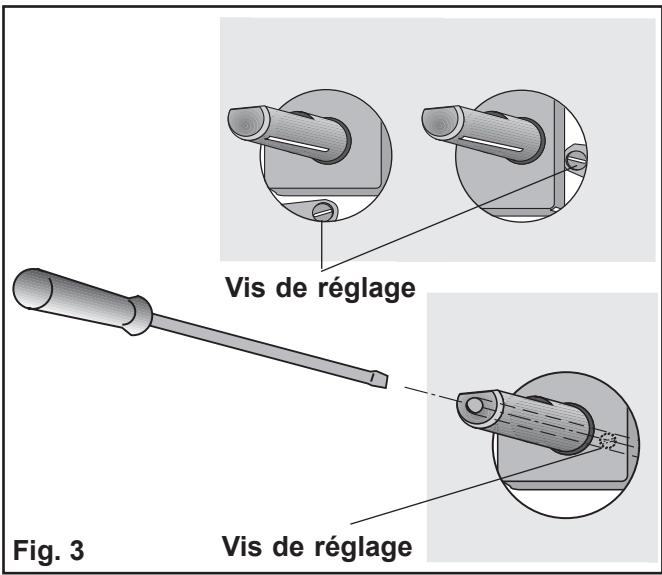

Agissez sur la vis de réglage (Fig. 3) jusqu'à l'obtention d'une petite flamme régulière.

Alimentation en gaz Butane ou Propane

Vissez à fond la vis (Fig. 3), celle-ci étant déjà prévue pour assurer le début minimum. Contrôlez en tournant la manette de la position de début minimum et vice versa, que la flamme ne s'éteint pas.

Remarque: La vis de réglage est de petite dimension, utilisez un tournevis plat très fin.
4) Remontez les manettes en effectuant les opérations dans l'ordre inverse.

Les opérations ci-dessus peuvent être effectuees aisement après encastrement de la table de cuisson dans le meuble de cuisine.

Fig. 2

TYPE DE BRULEUR	DéBIT CALORIFIQUE NOMINAL kW	DéBIT CALORIFIQUE MINIMUM kW	DéBITCALORIFIQUE NOMINAL
			GAZNATUREL			GAZBUT.-PROP. 28-30/37 mbar
			Repère injecteur 100/mm	m³/h		Repère injecteur 100/mm	g/h
				G20 20 mbar	G25 25 mbar		G30	G31
Auxiliaire (Mod. TM 3084)	1,0	0,33	70	0,095	0,111	50	73	71
Semi-rapide	1,9	0,45	96	0,181	0,210	71	138	136
Rapide	3,1	0,65	121	0,295	0,344	88	225	221

Encastrement

Fig. 4

Les dimensions sont indiquées en millimétres.

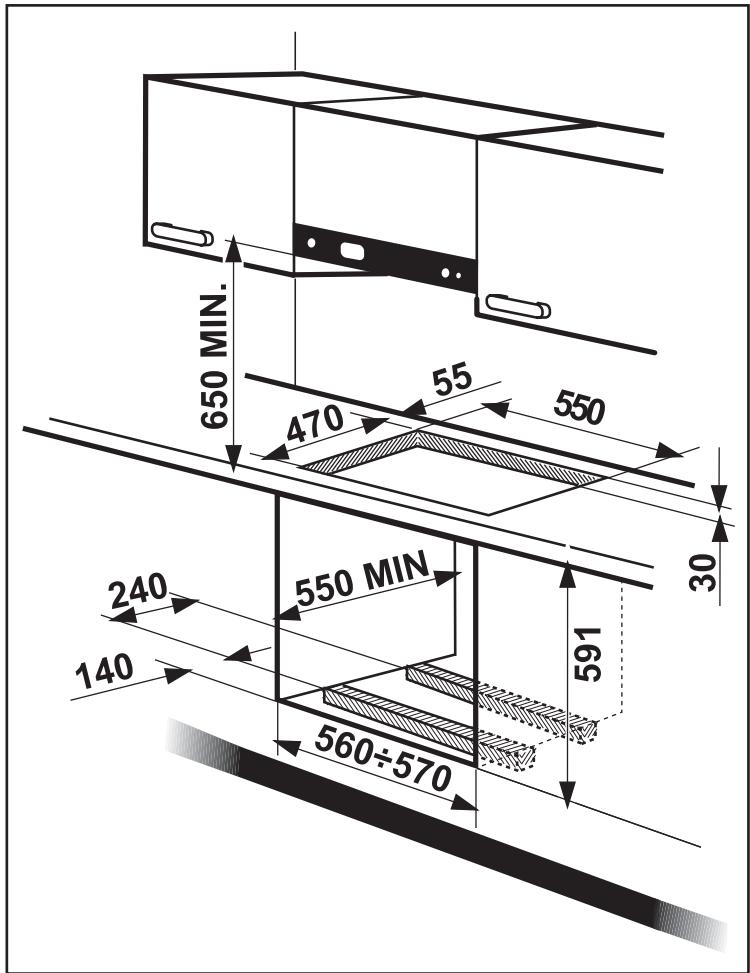

Cette table de cuisson a ete conque pour encastrement dans les meubles de cuisine ayant une profondeur allant de 550 a 600 mm et les caractéristiques nécessaires. Les tables de cuisson peuvent etre montees dans un meuble ayant une ouverture pour l'encastrement des dimensions indiques dans la Fig. 7.

La fixation de la table au meuble doit etre effectuee de la facon suivante:

1) Otez les grilles, enlevez les brûleurs et returnez la table de cuisson, en s'assurant de ne pas endommager les "bougies" en céramique (allumage électrique);

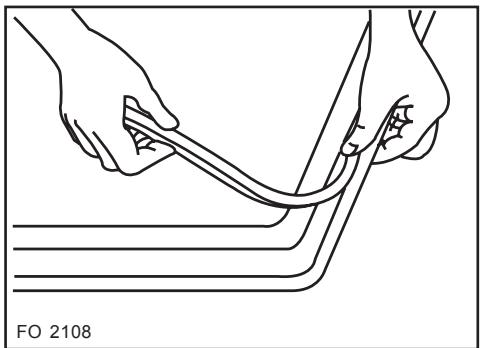

1) placez sur le bord inférieur du plan de verre (Fig. 5), le joint spécial fourni comme équipement (Fig. 6 - A), en s'assurant que les bouts joignent bien sans se superposer;
2) insérez la table dans le défoncement du meuble (Fig. 6) et)pousse en bas jusqu'à ce que la table touche le fond, parvenant automatiquement à la position correcte.

L'encastrement de la table de cuisson au dessus d'un lave-vaisselle, d'un réfrigérateur, d'un congélateur, d'un four, ou d'un lave linge est déconseille lorsque le constructeur de ces apparèils electroménagers ne l'a pas formellement prévu.

Fig. 5

A) joint d'étanchéité

Possibilities d'encastrement

Dans un meuble de cuisine avec porte

Le meuble destiné à receivevoir la table de cuisson devra être fabriqué de façon à ce que le contact avec les parties métalliques chaudes soit évité.

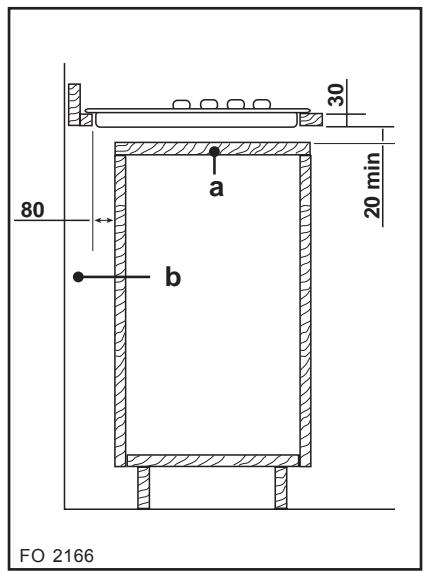

La distance minimum entre le fond de la table de cuisson et le plancher de l'encastrement doit être de 20 mm.

ReportezouàlaFig.8.

La tablette sous la table de cuisson doit êtreaisément démontable pour avoir facilementaccès à l'appareil en cas de réparation.

Au-dessus d'un four

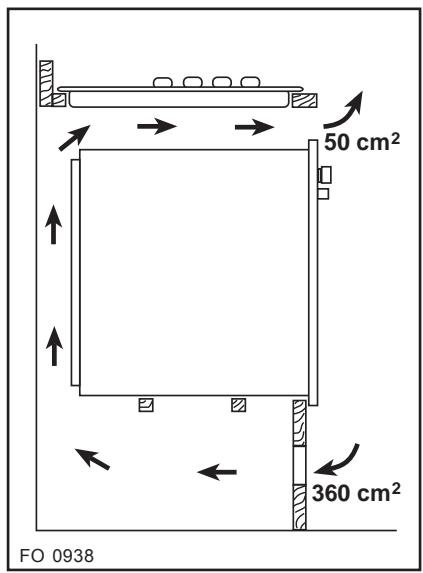

Pour les côtes d'encastrement reportez vous à la Fig. 7. Prévoir deux supports pour l'aération. Les figures 9 et 10 illustrent deux solutions possibles.

Les raccordements électriques du four et de la table doivent rester accessibles et être effectuels séparément.

Les meubles suspendus ou les hottes doivent être installés à une hauteur minimale de 650 mm au-dessus de la table de cuisson (Fig. 7).

Fig. 7

Fig. 8

Fig. 9

Fig. 10

a) Tablette amovable
b) Espace évientuel pour les raccordements
