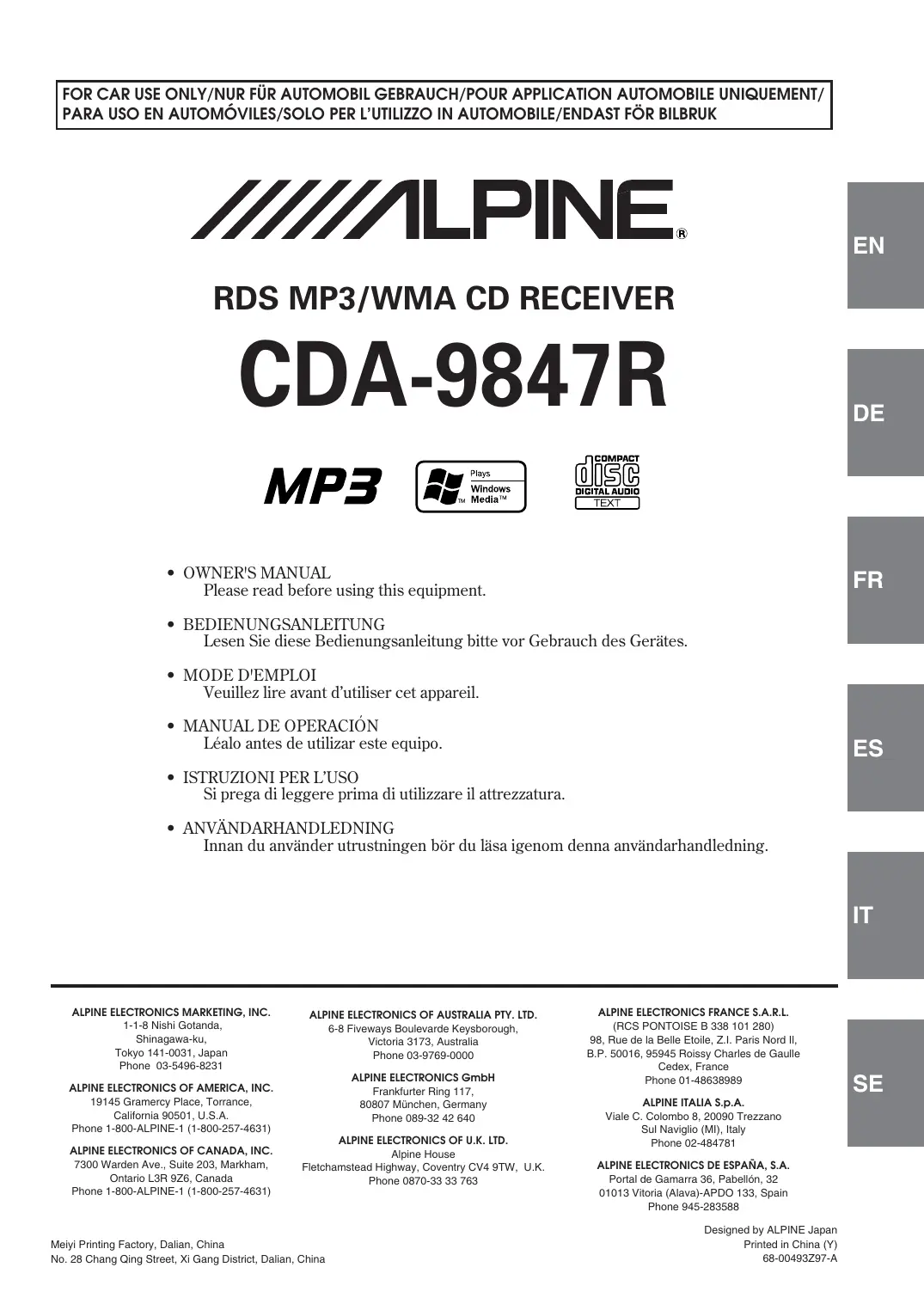

Retrouvez gratuitement la notice de l'appareil CDA-9847R ALPINE au format PDF.
Téléchargez la notice de votre Autoradio au format PDF gratuitement ! Retrouvez votre notice CDA-9847R - ALPINE et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil CDA-9847R de la marque ALPINE.

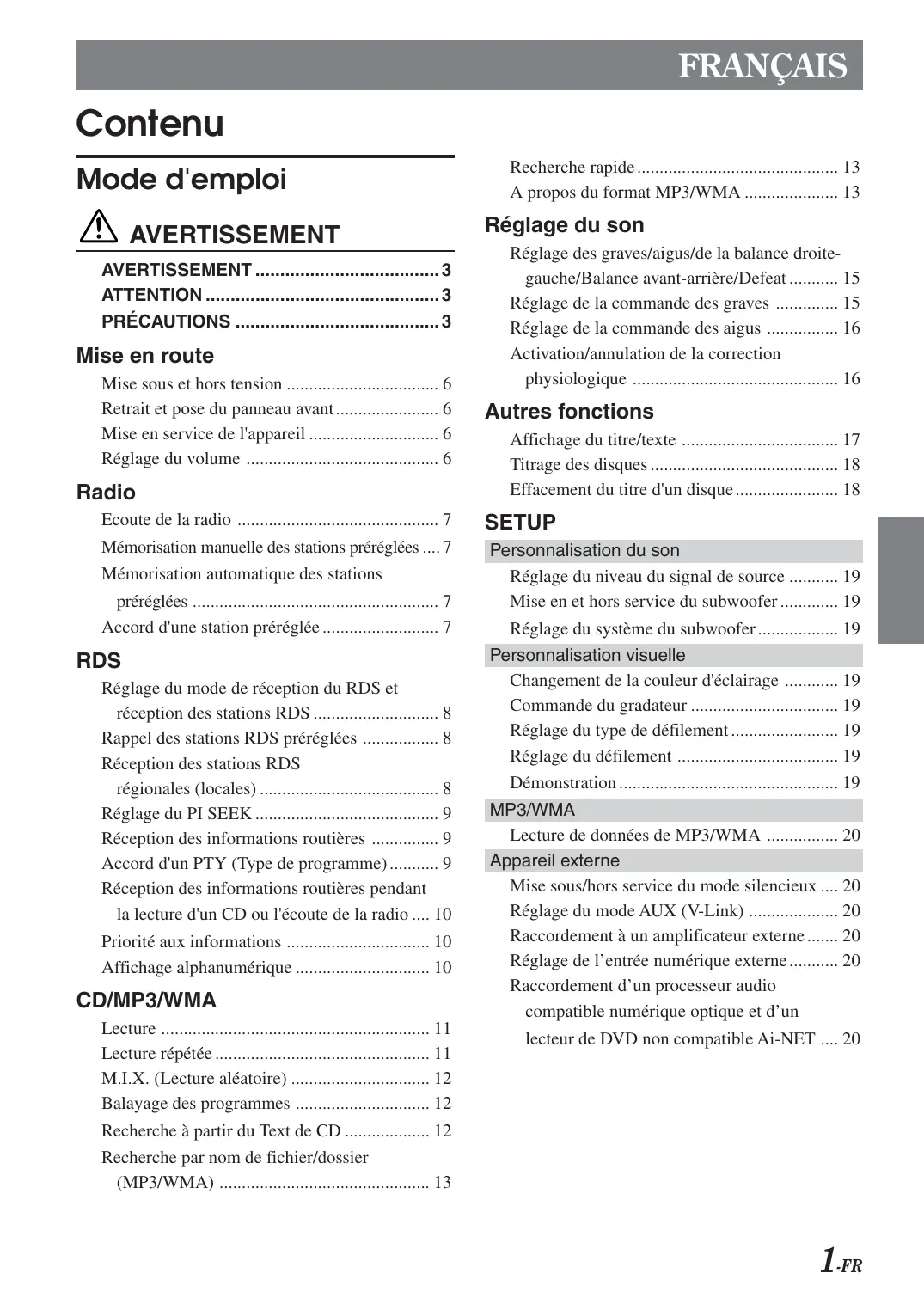

Mise en service de l'appareil 6 Réglage du volume 6
Réglage de la commande des graves 15 Réglage de la commande des aigus 16 Activation/annulation de la correction physiologique 16
Affichage du titre/texte 17 Titrage des disques 18 Effacement du titre d'un disque 18
Mémorisation automatique des stations Personnalisation du son Réglage du niveau du signal de source 19 Mise en et hors service du subwoofer 19
Accord d'une station préréglée 7 Réception des informations routières 9 Accord d'un PTY (Type de programme) 9 Réception des informations routières pendant la lecture d'un CD ou l'écoute de la radio .... 10 Priorité aux informations 10 Affichage alphanumérique 10
Réglage du type de défilement 19 Réglage du défilement 19 Démonstration 19 MP3/WMA Lecture de données de MP3/WMA 20 Appareil externe Mise sous/hors service du mode silencieux .... 20 Réglage du mode AUX (V-Link) 20 Raccordement à un amplificateur externe 20 Réglage de l’entrée numérique externe 20 Raccordement d’un processeur audio compatible numérique optique et d’un lecteur de DVD non compatible Ai-NET .... 20
Recherche par nom de fichier/dossier (MP3/WMA) 13
Computer Inc., déposées aux Etats-Unis et dans d'autres pays.
Le non-respect de ces instructions peut entraîner des blessures ou des dommages matériels.
Le non-respect de cette précaution peut entraîner des blessures ou endommager l'appareil. Retourner l'appareil auprès du distributeur Alpine agréé ou un centre de service après-vente Alpine en vue de la réparation.
NE PAS DESASSEMBLER NI MODIFIER L'APPAREIL.
L'ingestion de tels objets peut entraîner de graves blessures. En cas d'ingestion, consulter immédiatement un médecin.
Il y a risque d'incendie ou de décharge électrique.
Une surchauffe interne peut se produire et provoquer un incendie.
Si le son est irrégulier pendant la lecture de CD, de l'humidité s'est probablement condensée. Dans ce cas, enlever le disque du lecteur et attendre environ une heure pour que l'humidité s'évapore.
Il y a risque de blessures ou de dommages à l'appareil.
à ne pas laisser d'empreintes sur la surface. Ne pas coller de ruban adhésif, papier ou étiquette sur le disque. Ne rien écrire sur le disque.
Ne pas tenter de charger plusieurs disques car le lecteur accepte un seul disque à la fois pour la lecture. Insérer le disque avec la face imprimée vers le haut. Le lecteur éjecte automatiquement tout disque incorrectement inséré. Si le lecteur continue à éjecter un disque inséré correctement, appuyer sur l'interrupteur de réinitialisation avec un objet pointu comme un stylo à bille. L'écoute d'un disque sur une route très abîmée peut provoquer des sautes de son mais ne risque pas de rayer le disque ni d'endommager le lecteur.
Des traces de doigts, de poussière ou de saleté sur la surface du disque peuvent provoquer des sautes de son. Essuyer le disque du centre vers la périphérie avec un chiffon doux et propre. Si la surface du disque est vraiment sale, humidifier le chiffon d'une solution détergente neutre avant d'essuyer le disque.
Par mesure de protection, le lecteur CD éjecte automatiquement un disque qui n'est pas inséré correctement ou dont la surface est irrégulière. Si le lecteur éjecte un disque neuf chargé pour la première fois, toucher le contour de l'orifice central et de la périphérie du disque avec le doigt. Si le disque contient des résidus ou des irrégularités, il ne pourra pas être chargé. Pour enlever les résidus, passer un stylo à bille ou autre objet similaire sur le contour de l'orifice central et de la périphérie du disque, puis le réinsérer. Orifice central Cependant, certains de ces accessoires peuvent affecter l'épaisseur et/ou le diamètre du disque. L'utilisation de tels accessoires peut modifier les spécifications du disque et provoquer des erreurs de fonctionnement. Nous déconseillons l'utilisation de tels accessoires avec des disques à reproduire sur les lecteurs CD Alpine.
(résidus) L'utilisation de disques de forme spéciale peut endommager le mécanisme.
N'installez pas le CDA-9847R dans un endroit exposé : • • • à l'humidité et à l'eau, à la poussière, à des vibrations excessives.
N'apposez pas d'autocollants ou d'étiquettes sur le disque et n'écrivez pas sur la surface du disque. Nettoyez le disque lorsqu'il est poussiéreux. Vérifiez que le disque ne comporte pas d'irrégularités. N'utilisez pas d'accessoires pour disques vendus dans le commerce. Ne laissez pas le disque dans la voiture ou dans l'appareil pendant une longue période. N'exposez jamais le disque à la lumière directe du soleil. La chaleur et l'humidité peuvent endommager le CD et vous ne pourrez peut-être plus l'écouter.
(libération) dans le côté inférieur gauche jusqu’à ce que le panneau avant se désenclenche.
• Afin de protéger le panneau avant, rangez-le dans l'étui fourni.
Tournez le bouton rotatif jusqu'à ce que vous obteniez le niveau souhaité.
Vous pouvez faire fonctionner cet appareil à partir de l'appareil pilote du véhicule, quand un boîtier d'interface télécommande au volant (optionnel) est raccordé. Pour les détails à ce sujet, consultez votre revendeur Alpine.
SOURCE/ TUNE/ Quand la mémorisation automatique est terminée, le tuner revient à la station mémorisée sur la touche de préréglage 1.
• Si l’indicateur « F » s’allume, appuyez sur F/SETUP pour l’éteindre ; vous pouvez maintenant effectuer votre opération.
La station sélectionnée est mémorisée. L'affichage indique la gamme, le numéro de préréglage et la fréquence de la station mémorisée.
• Si vous mémorisez une station sur un préréglage qui a déjà été utilisé pour une autre station, cette station sera effacée et remplacée par la nouvelle. • Si l’indicateur « F » s’allume, appuyez sur F/SETUP pour l’éteindre ; vous pouvez maintenant effectuer votre opération.
AF Liste des fréquences alternatives TP Programme routière TA Annonces routières PTY Type de programme « Réglage du PI SEEK » page 9), l'appareil recherche de nouveau une station dans la liste PI (Programme Identification). Si aucune station n'est émise dans la région, l'appareil affiche la fréquence de la station préréglée et le numéro de préréglage disparaît. Si le signal de la station régionale (locale) devient trop faible pour être reçu, appuyez sur la même touche de préréglage pour accorder une station d'une autre localité.
« Fonctionnement de la radio ». Vous pouvez prérégler des stations RDS dans les gammes F1, F2 et F3.
Le type de programme de la station en cours de réception est affiché pendant 10 secondes. Si aucun programme PTY n'est diffusé, « NO PTY » est affiché pendant 5 secondes. Si aucune station RDS n'est reçue, l'affichage indique « NO PTY ».
Quand la diffusion des informations routières est terminée, l'appareil se met automatiquement en mode d'attente.
Si le signal reste en dessous d’un certain niveau pendant plus d’1 minute, la partie soulignée de l’indicateur « TA » clignote. • Si vous ne voulez pas écouter les informations routières en cours de réception, appuyez brièvement sur TA pour sauter ces informations. Le mode TA reste en service (ON) pour la réception des prochaines informations routières. • Si vous changez le niveau du volume pendant la réception d'informations routières, ce niveau sera mémorisé et la prochaine fois que vous recevrez des informations routières, le volume sera ajusté automatiquement au niveau mémorisé. • Dans le mode TA, seules les stations TP sont sélectionnées lors de l'accord avec SEEK.
Quand les informations routières sont diffusées, l'appareil coupe automatiquement la CD lecteur/changeur ou de la radio FM ordinaire. Quand les informations routières sont terminées, l'appareil revient automatiquement á la source écoutée avant la diffusion des informations routières.
Cette fonction vous permet de recevoir en priorité les programmes d'informations. Vous ne manquerez jamais les informations, car elles seront automatiquement sélectionnées en priorité dès de début de leur diffusion, interrompant le programme que vous êtes en train d'écouter. Cette fonction est opérationnelle quand l'appareil est réglé sur un mode autre que les modes LW et MW.
« F » s'allume lorsque l'appareil est en mode radio (réception de FM).
En mode tuner: Lorsque le signal TP cesse d’être reçu pendant plus d’1 minute, l’indicateur « TA » clignote. En mode CD: Quand le signal TP ne peut plus être reçu, une station d'informations routiéres d'une autre fréquence est automatiquement sélectionnée. • L'ampli-tuner est équipé de la fonction EON (autres réseaux renforcés) qui permet la mise à jour de la liste des fréquences alternatives (AF). l’indicateur « EON » s’allume dès qu’une station RDS EON est captée. Si la station en cours de réception ne diffuse pas d'informations routières, l'ampli-tuner accorde automatiquement une station correspondante qui diffuse les informations routières.
Réception des informations routiéres, le volume n'augmente pas automatiquement quand les informations sont diffusées.
L'affichage change à chaque pression sur la touche. PS (Nom du service de programme) → Texte de radio → FREQUENCE → PS (Nom du service de programme)
• Si aucun message n'est diffusé, ou si l'appareil ne peut pas recevoir correctement un message, « NO TEXT » apparaît sur l'affichage.
(notamment le changement de source, la sélection du fichier en appuyant des touches haut et bas) peuvent être exécutées sur cet appareil.
« Affichage du titre/texte » (page 17).
Appuyez sur 4 ( lecture. La lecture de la piste (fichier) est répétée. Appuyez une nouvelle fois sur 4 ( arrêter la lecture répétée.
Le mode change à chaque pression sur cette touche.
: une seul piste est lu de manière répétée. ↓ *1 Appuyez sur f et maintenez-la enfoncée.
-/J. Appuyez de nouveau sur -/J pour continuer la lecture.
• Si le CD ne s'éjecte pas, appuyez sur c pendant au moins 2 secondes. • Le lecteur de CD peut lire des disques contenant des données audio, de MP3 et de WMA. • Il n’est pas possible de lire sur cet appareil un fichier au format WMA protégé par DRM (Digital Rights Management). • L'affichage des pistes pour la lecture de données de MP3/WMA correspond aux numéros des fichiers enregistrés sur le disque.
↓ • Si un changeur CD à 6 disques ou un changeur CD compatible MP3 est raccordé : En mode changeur CD, appuyez sur F/SETUP pour éclairer l'indicateur « F », puis passez à l'étape ci-dessus dans les 10 secondes suivantes. • Si un changeur CD à 12 disques est raccordé : En mode changeur CD, appuyez deux fois sur F/SETUP pour éclairer l'indicateur « F », puis passez à l'étape ci-dessus dans les 10 secondes suivantes.
En mode changeur CD, appuyez sur F/SETUP pour éclairer l'indicateur « F », puis passez à l'étape ci-dessus dans les 10 secondes suivantes. • Si un changeur CD à 12 disques est raccordé : En mode changeur CD, appuyez deux fois sur F/SETUP pour éclairer l'indicateur « F », puis passez à l'étape ci-dessus dans les 10 secondes suivantes.
*3 Si un changeur CD équipé de la fonction All M.I.X. est raccordé. • Si M.I.X. est réglé sur ON pendant la lecture répétée RPT (REPEAT ALL) en mode changeur CD, M.I.X. ne s'applique qu'au disque en cours de lecture.
↓ En mode changeur CD, appuyez deux fois sur F/SETUP pour éclairer l'indicateur « F », puis passez à l'étape ci-dessus dans les 10 secondes suivantes.
Vous passez ainsi en mode de recherche.
• Appuyez sur la touche SEARCH/Q.S. pendant au moins 2 secondes en mode de recherche pour annuler celui-ci. Par ailleurs, le mode de recherche est annulé si aucune opération n’est exécutée dans les 10 secondes. • La recherche CD Text n’est pas possible en cas de lecture M.I.X.
Vous pouvez afficher et rechercher le nom d’un dossier ou d’un fichier tout en écoutant le fichier en cours de lecture.
• Lorsque vous êtes en mode de recherche par nom de dossier, appuyez sur SEARCH/Q.S. pour passer en mode de recherche par fichier. • « NO FILE » s'affiche pendant 2 secondes si le dossier ou la sélection choisi par le mode de recherche par nom de dossier ne contient aucun fichier. • « ROOT » est affiché pour le dossier racine qui n'a pas de nom de dossier. • La recherche par nom de dossier n'est pas possible en mode de lecture M.I.X..
SEARCH/Q.S. pour passer en mode de recherche par nom de dossier. • La recherche par nom de fichier n’est pas possible en cas de lecture M.I.X..
Vous pouvez rechercher toutes les pistes (fichiers). La piste sélectionnée est lue immédiatement.
Electrotechnique Internationale). Les fichiers MP3 contiennent des données audio comprimées. L'encodage MP3 peut comprimer les données audio à des taux très élevés en réduisant des fichiers de musique à 10 % de leur taille originale. Et cela en conservant une qualité proche de la qualité du CD. Le format MP3 parvient à des taux de compression si élevés en éliminant les sons inaudibles à l'oreille humaine ou masqués par d'autres sons.
WMA ou « Windows Media™ Audio » correspond à des données audio comprimées. WMA vous permet de créer des fichiers musicaux et de les stocker à un niveau de compression supérieur à celui des données audio de MP3 (à environ la moitié de leur taille d'origine). Cette opération n'endommage en aucun cas la qualité du CD.
WMA. Pour plus de détails sur la création de fichiers MP3/WMA, reportezvous au guide utilisateur du logiciel. Les fichiers MP3/WMA pouvant être lus par cet appareil comportent l'extension de fichier « mp3 »/« wma ». Les fichiers sans extension ne peuvent pas être lus. (WMA ver. 7,1, 8 et 9 sont supportés)
MP3 Si les données de tag ID3/tag WMA sont contenues dans un fichier MP3, cet appareil peut afficher le titre (titre de la piste), le nom de l'artiste et le nom de l'album les données de tag ID3/tag WMA. Cet appareil peut uniquement afficher des caractères alphanumériques d'un octet (jusqu'à 30 pour les tags ID3 et 15 pour les tags WMA) et le trait de soulignement. Pour les caractères non supportés, l'indication « NO SUPPORT » apparaît. Les informations de tags peuvent ne pas s'afficher correctement en fonction du contenu.
510 fichiers/dossiers (répertoires racines compris). Toutefois, le nombre maximal de dossiers est limité à 255.
Cet appareil peut également lire des disques au format Joliet, Romeo, etc., et d’autres formats normalisés conformes à la norme ISO9660. Cependant, parfois les noms de fichiers, de dossiers, etc. n’apparaissent pas correctement.
Cet appareil peut lire les CD-ROM XA, les Mixed Mode CD (mixtes), les Enhanced CD (améliorés) (CD-Extra) et les MultiSession. Cet appareil ne peut pas lire correctement les disques enregistrés en Track At Once (piste à piste) ou en écriture par paquets.
L’appareil lit les fichiers dans l’ordre où le logiciel d’écriture les écrit. Il est par conséquent possible que l’ordre de lecture ne soit pas celui que vous avez entré. L’ordre de lecture des dossiers et des fichiers est le suivant. Cependant, l’ordre de lecture du dossier et du fichier diffère du numéro de dossier et de fichier indiqué sur l’affichage.
échantillonné (enregistré) 44 100 fois par secondes. Plus le taux d’échantillonnage est élevé, plus la qualité du son est bonne, mais plus le volume des données est important. Encodage
Tag La fréquence des graves affichée est accentuée.
Vous pouvez accentuer ou affaiblir la fréquence des graves. • Si aucune opération n'est faite pendant 15 secondes, le réglage de commande des graves se désactive automatiquement. • Les réglages du niveau des graves sont mémorisés séparément pour chaque source (FM, MW (LW), CD, etc.) jusqu'à ce qu'ils soient modifiés. Une fois la fréquence des graves et la largeur de bande des graves réglées pour l'une des sources, ce réglage est appliqué à toutes les autres sources (FM, MW (LW), CD etc.). • Cette fonction est inopérante lorsque DEFEAT est réglée sur ON. *2 Le réglage peut aussi être effectué en appuyant sur le bouton rotatif (MODE/LOUD). Reportez-vous à « Réglage des graves/aigus/de la balance droitegauche/Balance avant-arriére/Defeat » (cette page).
• Selon les appareils raccordés, certaines fonctions et certains indicateurs n’apparaissent pas sur l’affichage.
Vous pouvez changer les réglages Treble Frequency de manière à créer la tonalité de votre choix.
La fréquence des aigus affichée est accentuée.
• Les réglages du niveau des aigus sont mémorisés séparément pour chaque source (FM, MW (LW), CD, etc.) jusqu'à ce qu'ils soient modifiés. Une fois la fréquence des aigus réglée pour l'une des sources, ce réglage est appliqué à toutes les autres sources (FM, MW (LW), CD etc.). • Cette fonction est inopérante lorsque DEFEAT est réglée sur ON. *2 Le réglage peut aussi être effectué en appuyant sur le bouton rotatif (MODE/LOUD). Reportez-vous à « Réglage des graves/aigus/de la balance droitegauche/Balance avant-arriére/Defeat » (page 15).
La correction physiologique accentue les basses et moyennes fréquences du son reproduit à faible niveau pour compenser la sensibilité réduite de l'oreille à ces fréquences.
(MODE/LOUD) pour activer ou annuler la correction physiologique. L'affichage indique « LOUD ON » quand la correction physiologique est en service.
Lors de l'affichage de titre/texte, les indicateurs suivants s'allument en fonction du mode sélectionné.
L'affichage change à chaque pression de la touche.
Lors de l'affi-chage du nom de l'album∗
PS (Nom du service de programme) → Texte de radio → FREQUENCE → PS (Nom du service de programme) L’affichage en mode CD: No.DE LA PISTE/TEMPS ECOULE → TEXTE (NOM DU DISQUE)*1 → TEXTE (NOM DE LA PISTE)*1 → TITRE → No.DE LA PISTE/ TEMPS ECOULE L’affichage en mode MP3/WMA: No.DOSSIER/No.FICHIER/TEMPS ECOULE → NOM DU DOSSIER*2 → NOM DU FICHIER → NOM DE L’ARTISTE*3 → NOM DE L’ALBUM*3 → NOM DE LA PISTE*3 → IMAGE*4 → No.DOSSIER/No.FICHIER/TEMPS ECOULE
« NO TEXT » s'affiche si le CD ne contient aucune donnée de texte. *2 « ROOT » est affiché pour le nom de dossier du dossier racine qui n’a pas de nom de dossier. *3 Tag ID3/tag WMA Si un fichier MP3/WMA contient le tag de ID3/WMA, les informations de celle-ci sont affichées (le nom de la piste, de l'artiste et de l'album). Toutes les autres données de tag sont ignorées. « NO DATA » s'affiche lorsqu'un fichier MP3/WMA ne contient aucune information de tag ID3/WMA. 4 * Le taux d'échantillonnage et le débit binaire de l'enregistrement du fichier MP3/WMA sont affichés. Un fichier WMA dont le débit binaire est variable affiche un débit binaire moyen.
Titre : Avec cet appareil, il est possible d'entrer le nom du CD (page 18). Ce nom entré est appelé « titre ». Vous ne pouvez pas entrer ou afficher de titres sur les disques MP3/WMA. Texte : Les CD compatibles texte contiennent des informations sous forme de texte telles que le nom de disque et le nom de piste. De telles informations sont appelées « texte ».
• Le changeur CD doit également être compatible CD Text pour que les informations de texte soient affichées. • Lorsque le réglage du défilement (voir page 19) est réglé sur « SCROLL MANU », appuyez sur TITLE pendant au moins 2 secondes pour faire défiler les informations de texte une seule fois (mode AFFICHAGE DU TEXTE, AFFICHAGE DU NOM DU DOSSIER, AFFICHAGE DU NOM DU FICHIER ou AFFICHAGE DU TAG). • L'indication « NO SUPPORT » apparaît lorsque les informations de texte souhaitées ne peuvent pas être affichées sur cet appareil. • Si le titre n'a pas été entré préalablement, l'indication « NO TITLE » apparaît. • Les informations de texte ou de tags peuvent ne pas s’afficher correctement en fonction du contenu.
Si vous désirez mémoriser un titre de moins de 8 caractères, par exemple, le titré de 3 caractères : Après avoir entré 3 caractères, l'espace destiné au 4ème caractère commence à clignoter. Passez à l'étape 6 pour compléter le titre.
• Vous pouvez saisir 18 titres de CD de l'appareil. Si vous essayez de mémoriser d'autres titres au-delà de cette limite, l'affichage indique « FULL DATA » et aucun autre titre ne peut être enregistré. Pour mémoriser un nouveau titre, vous devez d'abord supprimer un des titres existants. • La longueur du titre du changeur de CD ou la capacité de la mémoire varie en fonction du modèle utilisé. • Quand vous voulez effacer un nom, entrez le symbole « » sur tous les espaces. • Les actions décrites dans les étapes 3 à 5 doivent être effectuées dans les 10 secondes. Dans le cas contraire, le mode d'entrée sera annulé.
• « NO DATA » s’affiche pendant 2 secondes si le titre n’est pas saisi à l’étape 2 ou s’il est effacé à l’étape 4.
1 Appuyez plusieurs fois sur le bouton rotatif pour sélectionner le mode SUBW. BASS → TREBLE → SUBW → BALANCE → FADER → DEFEAT → VOLUME → BASS
AMBRE/ROUGE, les autres touches sont ROUGES. Si les quatre touches sont de couleur VERTE, les autres sont également de couleur VERTE.
• Si votre véhicule est équipé d'une commande du gradateur qui agit sur le compteur de vitesse, ne raccordez pas le câble DIMMER (orange) de la radio à cette commande du gradateur.
TYPE1 (Réglage initial)/TYPE2
Sélectionnez le type de votre choix. TYPE1 TYPE2
: Les caractères apparaissent et disparaissent individuellement à partir de la gauche de l’affichage, une fois que l’écran est rempli de caractères.
SCROLL AUTO / SCROLL MANU (Réglage initial)
SCROLL AUTO : Les informations ne défilent que si elles ne peuvent pas être contenues intégralement dans l’affichage. SCROLL MANU : L'affichage défile uniquement au moment où vous chargez un disque, changez de piste, etc.
DEMO ON / DEMO OFF (Réglage initial)
• Pour quitter le mode de démonstration, choisissez DEMO OFF.
CD uniquement. Lorsqu'un disque contient à la fois des données de CD et de MP3/WMA, la lecture commence à partir de l'endroit où débutent les données de CD du disque.
Vous pouvez changer l'affichage du nom AUX lorsque AUX ON est réglé. Sélectionnez le nom AUX en appuyant sur g ou f. Ensuite appuyez sur BAND. Si le KCA-410C est raccordé, il est possible de sélectionné deux noms AUX. • Jusqu'à 2 appareils externes avec sortie RCA peuvent être raccordés via le KCA-410C. Dans ce cas, appuyez sur SOURCE/POWER pour sélectionner le mode AUX puis appuyez sur BAND pour sélectionner l'appareil de votre choix.
POWER IC OFF : Utilisez ce mode lorsque les préamplificateurs avant et arrière de l'appareil sont utilisés pour piloter un amplificateur externe raccordé aux haut-parleurs. Quand ce mode est activé, l'amplificateur interne de l'appareil principal n'envoie plus alors aucun signal capable de piloter les haut-parleurs..
: Si le PXA-H510 et le lecteur de DVD non compatible AiNET (DVE-5207) sont raccordés (à l’aide d’un câble optique), choisissez le réglage H510. Raccordez le lecteur de DVD (à l’aide d’un câble optique) à la borne d’entrée numérique pour câble en fibre optique (pour le lecteur de DVD). OTHER : Si un processeur audio différent du PXA-H510 et le lecteur de DVD non compatible Ai-NET (DVE-5207) sont raccordés (à l’aide d’un câble optique), choisissez le réglage OTHER. Raccordez le lecteur de DVD (à l’aide d’un câble optique) à la borne d’entrée numérique pour câble en fibre optique (pour l’unité principale). H510
OFF, puis de nouveau sur la position ON. Le réglage du commutateur d’entrée numérique optique est terminé.
Le mode de recherche PLAYLIST change automatiquement 4 secondes après la sélection de PLAYLIST.
La lecture du morceau sélectionné commence.
CDA-9847R lorsque celui-ci est raccordé à un Alpine Interface Adapter for iPod™ (KCA-420i) disponible en option. Dans ce cas, il n’est toutefois plus possible de commander l’iPod™ directement. • Pour plus d’informations, reportez-vous au manuel de l’adaptateur (KCA-420i). • Pour chaque fonction, reportez-vous à la documentation iPod.
Appuyez sur g et maintenez-la enfoncée. Avance jusqu’au début du morceau suivant : Appuyez sur f. Recherche rapide vers l’avant : Appuyez sur f et maintenez-la enfoncée.
• Si un morceau est en cours de lecture au moment où l’iPod est raccordé à l’adaptateur, la lecture se poursuit une fois la connexion effectuée. • Si vous utilisez l’iPod avec un changeur, vous devez utiliser le Versatile Link Terminal (KCA-410C). Appuyez alors sur BAND pour sélectionner le mode Changeur applicable à l’iPod.
Lorsque le disque dur contient plusieurs centaines ou milliers de fichiers, il peut être difficile de trouver le fichier désiré. Le CDA-9847R offre une variété de fonctions de recherche qui rendent cette dernière plus aisée. • Le mode de recherché est annulé si vous appuyez sur SEARCH/Q.S. pendant plus de 2 secondes dans le mode de recherché. • Si l’iPod ne contient qu’une seule sélection/artiste/album, aucun mode de recherche ne fonctionne.
1 iPod » enregistré ou ALL à l’étape 2* .
PLAYLIST → ARTIST → ALBUM → PLAYLIST
Pour rechercher un album de l’artiste sélectionné 2 1 Après avoir sélectionné l’artiste à l’étape 2* , appuyez sur SEARCH/Q.S. pour passer en mode de recherche d’un album de l’artiste sélectionné. 3 2* Dans les 10 secondes, tournez le bouton rotatif pour sélectionner un album. 3 Appuyez sur le bouton rotatif pour lire tous les morceaux de l’album sélectionné.
SEARCH/Q.S. pour passer en mode de recherche d’un morceau de l’album sélectionné. 2 Dans les 10 secondes, tournez le bouton rotatif pour sélectionner un morceau, puis enfoncez-le. La lecture du morceau sélectionné commence. • Tous les morceaux enregistrés dans l’iPod sont lus en sélectionnant ALL 2 à l’étape 2* . • Tous les morceaux de l’artiste sélectionné sont lus en sélectionnant ALL 3 à l’étape 2* .
Le mode de recherche ALBUM change automatiquement 4 secondes après la sélection de ALBUM. PLAYLIST → ARTIST → ALBUM → PLAYLIST
• Si un morceau est sélectionné en mode de recherche par album avant que soit sélectionnée la lecture aléatoire (M.I.X.), les morceaux ne sont pas lus de manière aléatoire, même si la lecture aléatoire de l’album est sélectionnée. • Si la sélection ne comporte aucun album, la lecture aléatoire (M.I.X.) est impossible, même si vous avez sélectionné Lecture aléatoire d’un album.
1 Après avoir sélectionné l’album à l’étape 2*, appuyez sur SEARCH/Q.S. pour passer en mode de recherche d’un morceau de l’album sélectionné. 2 Dans les 10 secondes, tournez le bouton rotatif pour sélectionner un morceau, puis enfoncez-le. La lecture du morceau sélectionné commence. La lecture du morceau sélectionné commence. • Tous les morceaux enregistrés dans l’iPod sont lus en sélectionnant ALL à l’étape 2*.
Répéter Un : Un seul morceau peut être lu de manière répétée.
Vous pouvez afficher le nom de la sélection ou les informations d’étiquette d’un morceau dans l’iPod.
Le morceau sélectionné est lu immédiatement. • La fonction de recherche rapide du mode iPod requiert davantage de temps que la recherche rapide normale.
La fonction de lecture aléatoire de l’iPod est représentée par M.I.X. sur l’unité principale. Lecture aléatoire des albums: Sélectionne un album de manière aléatoire dans l’iPod et lit ses morceaux dans l’ordre. Si un morceau a été sélectionnée en mode de recherche par sélection/artiste avant que soit sélectionnée la lecture aléatoire des albums, seuls les albums de la sélection/artiste sont lus de manière aléatoire. Les morceaux de l’album sont lues dans l’ordre. Lecture aléatoire des morceaux: Toutes les morceaux enregistrés dans l’iPod sont lus dans un ordre aléatoire. Si un morceau a été sélectionné en mode de recherche par sélection/artiste avant que soit sélectionnée la lecture aléatoire des morceaux, seules les morceaux de la sélection/artiste/album sont lus de manière aléatoire.
• « NO SUPPORT » apparaît lorsque les informations texte ne peuvent pas être affichées sur cet appareil. • Il est possible que certains caractères ne s’affichent pas correctement.
SOURCE/ Reportez-vous à la section "Sélection du multi-changeur" de cette page pour sélectionner les changeurs CD. • Les commandes de cet appareil pour l'exploitation du changeur CD sont disponibles uniquement lorsqu'un changeur CD est raccordé. • Le changeur DVD (en option) peut être commandé à partir de cet appareil ainsi que du changeur CD.
à 6) correspondant à l'un des disques chargés dans le changeur CD. Le numéro de disque sélectionné apparaît et la lecture de CD commence.
Pour les détails, reportez-vous à la section CD/MP3/WMA. • Si l’indicateur « F » est éclairé, les touches de sélection du disque ne sont plus accessibles.
• Pour l’utilisation de MP3 avec un changeur CD compatible MP3, reportez-vous à la section “CD/MP3/WMA pages 11 à 14.
Le système Ai-NET Alpine supporte jusqu'à 6 changeurs CD. Si vous voulez utiliser deux changeurs ou plus, vous devrez utiliser le KCA-400C (commutateur multi-changeurs). Si vous utilisez un seul commutateur, vous pouvez raccorder jusqu'à 4 changeurs CD, mais si vous en utilisez 2 vous pourrez en raccorder 6. Lorsque vous utilisez le KCA-410C (Versatile Link Terminal), vous pouvez raccorder deux changeurs et deux sorties externes (AUX).
• Appuyez sur BAND pour passer du mode Disk au mode CD/Changer.
• Pour plus d'informations sur l'entrée externe (AUX) lorsque vous utilisez le KCA-410C, reportez-vous à la section "Réglage du mode AUX (V-Link)" page 20.
Pour sélectionner les disques 1 à 6, vous procédez de la même façon que pour le changeur 6 CD. Pour sélectionner les disques numérotés 7 à 12, appuyez d'abord sur F/SETUP. L'indicateur « D » est remplacé par l'indicateur « d ». Appuyez ensuite sur le touche de préréglage souhaitée. Quand F est activée, les touches de préréglage 1 à 6 correspondent en fait aux disques 7 à 12.
- Si l'appareil est raccordé selon les instructions, il ne fonctionne pas quand la clé de contact est sur la position d'arrêt. • Connexions incorrecte du fil d’alimentation (rouge) et du fil de la batterie (jaune). - Vérifiez les connexions du fil d’alimentation et du fil de la batterie. • Le fusible a sauté. - Vérifiez le fusible de l'appareil, et remplacez-le par un fusible de même puissance, si nécessaire. • Dysfonctionnement du microprocesseur ínterne dû à des interférences de bruit, etc. - Appuyez sur le commutateur RESET avec un stylobille ou un objet pointu.
Impossible de recevoir les stations.
- Vérifiez que l'antenne est bien raccordée; remplacez l'antenne ou le câble si nécessaire. Impossible d'accorder les stations en mode de recherche automatique.
- Vérifiez que le tuner est en mode DX. • Si vous dans une région à signal fort, l'antenne n'est peut-être pas mise à la terre ou raccordée correctement. - Vérifiez les connexions de l'antenne; vérifiez qu'elle est correctement reliée à l'emplacement du montage. • La longueur de l'antenne ne convient pas. - Vérifiez si l'antenne est complètement déployée. Si l'antenne est cassée, remplacez-la par une neuve. Réception parasitée.
- Déployez complètement l'antenne, remplacez-la si elle est cassée. • L'antenne n'est pas correctement reliée à l’emplacement du montage. - Vérifiez que l'antenne est correctement reliée à l'emplacement du montage.
- Laissez la température de l'habitacle (ou du coffre) baisser. Le son de lecture de CD est déformé.
- Attendez que l'humidité s'évapore (environ 1 heure).
- Assurez-vous que le CD a été introduit conformément aux instructions précisées dans la section consacrée à l'utilisation du lecteur CD. Avance rapide ou inversion impossibles de CD.
- Ejectez le CD et jetez-le. L'emploi d'un CD endommagé peut abîmer le mécanisme de l'appareil. Pertes de son sans vibrations. • Mauvais montage de l'appareil. - Réinstallez l'appareil correctement. • Disque sale. - Nettoyez le disque. - N'utilisez pas un disque de nettoyage disponible dans le commerce. Consultez votre revendeur ALPINE le plus proche. Pertes de son non sans vibrations.
- Nettoyez le disque; remplacez tout disque endommagé. Ecrans d'erreur (lecteur de CD integré uniquement). - Effectuez la finalisation et remettez le disque en lecture.
- Assurez-vous que le CD a été écrit dans un format supporté. Reportez-vous à la section « A propos du format MP3/WMA » (pages 13-14), puis procédez à la réécriture dans un format supporté par cet appareil.
Le son n’est pas reproduit par les enceintes.
- POWER-IC est réglé sur « ON » (page 20).
• Le circuit de protection est activé à cause d'une température élevée. - L'indicateur disparaît lorsque la température revient dans les normes de fonctionnement.
• Aucun CD n'a été introduit. - Introduire un CD. • Bien qu'un disque soit inséré dans l'appareil, « NO DISC » est affiché et le CD ne peut pas être lu ou éjecté. - Enlevez le disque en procédant de la façon suivante : Appuyez sur c et maintenez-la enfoncée pendant au moins 2 secondes. S’il s’avère toujours impossible d’éjecter le disque, consultez votre revendeur Alpine.
Si une indication d'erreur ne s'éteint toujours pas après avoir appuyé plusieurs fois sur c, consultez le revendeur Alpine. • Si « ERROR » est affiché : S'il n'est pas possible d’éjecter le disque en appuyant sur c, appuyez sur le commutateur RESET (voir la page 5) et sur c. S’il s’avère toujours impossible d’éjecter le disque, consultez votre revendeur Alpine.
• Le circuit de protection s'est déclenché car la température est trop élevée. - L'indication disparaît quand la température revient dans la plage de fonctionnement.
• Mauvais fonctionnement du changeur de CD. - Consultez votre revendeur Alpine. Appuyez sur la touche d'éjection du chargeur et sortez-le. Vérifiez l'indication. Insérez de nouveau le chargeur. Si vous ne pouvez pas sortir le chargeur, consultez votre revendeur Alpine. • Impossible d'éjecter le chargeur. - Appuyez sur la touche d'éjection du chargeur. Si le chargeur n'est pas éjecté, consultez un revendeur Alpine.
• Un disque est coincé dans le changeur CD. - Appuyez sur EJECT pour activer la fonction d'éjection. Quand le changeur CD finit l'éjection, insérez un chargeur de disques vide dans le changeur CD pour récupérer le disque coincé dans le changeur CD.
• Le changeur CD ne contient pas de chargeur. - Insérez un chargeur.
• Le disque sélectionné n'est pas en place. - Choisissez un autre disque.
• Un fichier WMA protégé par les droits a été lu. - Vous pouvez lire uniquement les fichiers non protégés par les droits.
• Le disque n'est pas écrit dans un format MP3/WMA suppoeté. - Utilisez un disque écrit dans un format MP3/WMA suppoeté.
• La batterie de l’iPod demeure faible. - Reportez-vous à la documentation de l’iPod et chargez la batterie.
• L’iPod ne comporte aucun morceau. - Téléchargez des morceaux sur l’iPod et raccordez-le à l’adaptateur.
• Erreur de communication - Tournez la clé de contact sur OFF, puis de nouveau sur ACC ou ON. - Vérifiez l’affichage en rebranchant l’iPod sur l’adaptateur à l’aide du câble de l’iPod.
(L’indication varie en fonction de l’unité principale.)
- Reportez-vous au manual de l’adapteur en option KCA-420i pour mettre à jour la version du logiciel de l’iPod de manière à ce qu’elle soit compatible avec l’adaptateur en option KCA-420i.
(Vérifiez auprès de votre concessionnaire si vous n'en êtes pas certain.) Il y a risque d'incendie, etc.
Il y a risque de choc électrique ou de blessure par courts-circuits.
Ne jamais enlever la gaine isolante pour alimenter un autre appareil. Il y a risque de dépassement de la capacité de courant et, partant, d'incendie ou de choc électrique.
Lors du forage de trous dans le châssis en vue de l'installation, veiller à ne pas entrer en contact, endommager ni obstruer de conduites, de tuyaux à carburant ou de fils électriques. Le non-respect de cette précaution peut entraîner un incendie.
Les boulons et les écrous utilisés pour les circuits de freinage et de direction (ou de tout autre système de sécurité) ou les réservoirs ne peuvent JAMAIS être utilisés pour l'installation ou la liaison à la masse. L'utilisation de ces organes peut désactiver le système de contrôle du véhicule et causer un incendie, etc.
L'ingestion de tels objets peut entraîner de graves blessures. En cas d'ingestion, consulter immédiatement un médecin.
La vue vers l'avant pourrait être obstruée ou les mouvements gênés, etc., et provoquer un accident grave.
FAIRE INSTALLER LE CABLAGE ET L'APPAREIL PAR DES EXPERTS. Le câblage et l'installation de cet appareil requiert des compétences techniques et de l'expérience. Pour garantir la sécurité, faire procéder à l'installation de cet appareil par le distributeur qui vous l'a vendu.
Utiliser uniquement les accessoires spécifiés. L'utilisation d'autres composants que les composants spécifiés peut causer des dommages internes à cet appareil ou son installation risque de ne pas être effectuée correctement. Les pièces utilisées risquent de se desserrer et de provoquer des dommages ou une défaillance de l'appareil.
Faire cheminer les câbles à l'écart des pièces mobiles (comme les rails d'un siège) et des arêtes acérées ou pointues. Cela évitera ainsi de coincer et d'endommager les câbles. Si un câble passe dans un orifice métallique, utiliser un passe-cloison en caoutchouc pour éviter que la gaine isolante du câble ne soit endommagée par le rebord métallique de l'orifice.
Eviter d'installer l'appareil à des endroits soumis à une forte humidité ou à de la poussière en excès. La pénétration d'humidité ou de poussière à l'intérieur de cet appareil risque de provoquer une défaillance.
• S'assurer de déconnecter le câble du pôle (–) de la batterie avant l'installation du CDA-9847R. Ceci reduit les risques d'endommager l'unité en cas de court-circuit. • S'assurer de connecter les conducteurs codés en couleur se conformant au schéma. Des connexions incorrectes peuvent occasionner le manuvais fonctionnement de l'unité ou le dégât du système électrique du véhicule. • Lors de la connexion des câbles au système électrique du véhicule, il faut être conscient des composants installés en usine (tel qu'un ordinateur de bord). S'assurer de ne pas brancher à ces conducteurs pour fournir l'alimentation à cette unité. Lors de la connexion du CDA-9847R au boîtier à fusible, s'assurer que le fusible du circuit désigné pour le CDA-9847R a l'ampérage approprié. Sinon, I'unité et/ou le véhicule peuvent être endommagés. En cas de doute, consulter le revendeur ALPINE. • Le CDA-9847R utilise des prises femelles de type RCA pour la connexíon à d'autres unités (par exemple à un amplificateur) équipées de connecteurs RCA. Un adaptateur peut être nécessaire pour le connecter d'autres unités. Si c'est le cas, contacter le revendeur agréé ALPINE pour obtenir de l'assistance technique. • S'assurer de connecter les câbles d'enceinte (–) à la borne d'enceinte (–). Ne jamais connecter les câbles d'enceinte du canal gauche et droit l'un à l'autre ou à la carrosserie du véhicule.
DATE D'INSTALLATION: INSTALLATEUR: Connecter ce fil au fil de mise en service à distance de votre amplificateur ou processeur de signal. 4 Fil de commande d'extinction progressive (Orange) (CDE-9828RB uniquement) Ce fil peut être raccordé au fil d'éclairage du combiné d'instruments du véhicule. Cela permettra à la commande d'extinction progressive de baisser le rétroéclairage de l'appareil. 5 Fil d'alimentation commutée (Allumage) (Rouge) Connecter ce fil à une borne ouverte sur la boîte à fusible du véhicule ou à une autre source d'énergie inutilisée qui fournit (+) 12V uniquement lorsque l'allumage fonctionne ou dans la position accessoire. 6 Fil de mise à la terre (Noir) Connecter ce fil à une bonne masse du châssis sur le véhicule. S'assurer que la connexion est faite à un métal nu et solidement fixée en utilisant une vis de feuille métallique fournie. 7 Fil d'antenne électrique (Bleu) Connecter ce fil à la borne +B de l'antenne électrique, si applicable. • Ce fil doit uniquement être utilisé pour commander l'antenne électrique du véhicule. N'utilisez pas ce fil pour mettre sous tension un amplificateur ou un processeur de signal, etc.
Connecter ce fil à la borne positive (+) de la batterie du véhicule. 9 Connecteur d'alimentation ISO ! Connecteur ISO (Sortie de haut-parleur) " Fil de sortie de haut-parleur arrière gauche (+) (Vert) # Fil de sortie de haut-parleur arrière gauche (–) (Vert/Noir) $ Fil de sortie de haut-parleur avant gauche (+) (Blanc) % Fil de sortie de haut-parleur avant gauche (–) (Blanc/Noir) & Fil de sortie de haut-parleur avant droit (–) (Gris/Noir)
) Fil de sortie de haut-parleur arrière droit (–) (Violet/Noir) ~ Fil de sortie de haut-parleur arrière droit (+) (Violet) + Connecteur Ai-NET Raccordez-le au connecteur de sortie ou d’entrée d’un autre produit (changeur CD, égaliseur, adapteur iPod*2, etc.) équipé d’Ai-NET. • Quand vous connectez iPod, l'adapteur KCA-420i est nécessaire. Pour les connections, reportez-vous au manuel de KCA-420i.
Vers le boîtier d’interface télécommande au volant. - Porte-fusible (10A) . Connecteurs RCA de sortie de haut-parleur arrière ROUGE est droit et BLANC est gauche. / Connecteurs RCA de sortie de haut-parleurs avant ROUGE est droit et BLANC est gauche. : Connecteurs RCA de sortie de subwoofers ROUGE est droit et BLANC est gauche. ; Commutateur du système Lors du raccordement d’un processeur à l’aide de la fonction Ai-NET, placez ce commutateur en position EQ/DIV. Lorsqu’aucun appareil n’est raccordé, laissez le commutateur en position NORM. • Veillez à couper l’alimentation de l’appareil avant de changer la position du commutateur.
= Connecteur de liaison à un amplificateur/interface
Reproduit les signaux de commande de la liaison à un amplificateur/interface d’affichage du véhicule. Raccordez-le au boîtier de l’interface d’affichage du véhicule en option. • Pour plus d’informations sur les raccordements, consultez votre revendeur ALPINE le plus proche.
? Câble de rallonge RCA (vendu séparément) @ Adaptateur d’antenne JASO/ISO (vendu séparément) Selon le véhicule, un adaptateur d’antenne JASO/ISO peut être nécessaire. • Installez l'appareil et acheminez les câbles à au moins 10 cm de distance du faisceau de câbles de la voiture. • Eloignez les câbles d'alimentation de la batterie le plus possible des autres câbles. • Raccordez le fil de terre à un point métallique apparent (enlevez la couche de peinture, de saleté ou de graisse si nécessaire) du châssis de la voiture. • Si vous rajoutez un filtre antiparasites en option, raccordez-le le plus loin possible de l'appareil. Contactez votre revendeur Alpine pour plus de détails sur les divers filtres antiparasites disponibles. • Consultez votre revendeur Alpine pour plus de détails sur les mesures de prévention contre les parasites.
MP3 PLAY BACK et CD TEXT. Le modèle CHA-1214 Ai-NET contient 12 disques. Le modèle CHM-S630 M-Bus est un changeur 6 disques super compact doté de la fonction CD-R/RW PLAY BACK.
Más selecciones musicales, más versatilidad y más ventajas. CHA-S634 es un cambiador de seis discos de alto rendimiento con nuevo M DAC, CD-R/RW PLAY BACK, MP3 PLAY BACK y CD TEXT. El modelo CHA-1214 Ai-NET alberga 12 discos y el modelo CHM-S630 M-Bus es un cambiador de seis discos de tamaño reducido con un CD-R/RW PLAY BACK. Tout autre commentaire ou demande doit être adressé à l’attention de: Responsable du service consommateur Alpine Electronics (Europe) GmbH. Frankfurter Ring 117, 80807 München, Germany 4. Tienda de accesorios automovilísticos 5. Otros
Marca: Año de compra:
Notice Facile
