PROLINECadre photonumériquePL-DPF720 - Cadre photo numérique DARRY - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Cadre photo numérique
Marque	DARRY
Modèle	PL-DPF720
Résolution d'écran	800 x 480 pixels
Format d'écran	16:9
Type d'écran	LCD
Média supportés	Carte SD/MMC/SDHC, clé USB
Format photo	JPEG
Alimentation entrée	AC 100-240V, 50/60Hz, 0.2A max
Alimentation sortie	DC 5V, 1A
Consommation électrique	5 W
Température de fonctionnement	5°C à 35°C
Connexions	1x port USB, 1x fente SD, 1x port PC (USB)
Contenu de l'emballage	Cadre photo, adaptateur secteur, manuel d'instructions, attache
Fonctions principales	Diaporama, calendrier, horloge, réglage date/heure, mise en marche/arrêt automatique
Réglages du diaporama	Intervalle (5s à 30min), transition, échelle, répétition
Rotation et zoom	Rotation 0/90/180/270°, zoom x1 à x4
Double isolation	Oui
Usage	Domestique uniquement, intérieur
Sécurité	Ne pas obstruer les aérations, éviter les sources de chaleur, ne pas exposer à l'eau
Entretien	Nettoyer avec un chiffon doux et sec
Mise en marche automatique	Oui, programmable
Arrêt automatique	Oui, programmable

FOIRE AUX QUESTIONS - PROLINECadre photonumériquePL-DPF720 DARRY

Comment allumer et éteindre le cadre photo ?

Pour allumer, branchez l'adaptateur secteur sur la prise DC5V IN et sur une prise de courant. L'écran affiche l'image d'accueil. Pour éteindre, appuyez sur le bouton marche/arrêt, puis débranchez l'adaptateur.

Comment régler la date et l'heure ?

Appuyez sur MEN pour accéder à l'écran d'accueil. Sélectionnez l'option de réglage, puis choisissez la date ou l'heure. Utilisez les touches △/▽ pour modifier et ▶ pour confirmer.

Comment afficher les photos depuis une carte mémoire ?

Insérez fermement une carte SD/MMC/SDHC dans la fente prévue. Le diaporama démarre automatiquement. Vous pouvez mettre en pause avec la touche ▶.

Comment connecter le cadre photo à un PC pour copier des photos ?

Utilisez un câble USB pour relier le cadre au PC. L'écran indique 'Périphérique USB en cours de connexion'. Vous pouvez alors copier-coller des photos entre le PC et le cadre.

Comment régler la vitesse du diaporama ?

Pendant la lecture, appuyez sur MEN pendant 3 secondes pour afficher le menu. Sélectionnez Intervalle et choisissez parmi 5s, 10s, 15s, 1min, 15min ou 30min.

Que faire si l'écran se fige et ne répond plus ?

Il peut s'agir d'un dysfonctionnement. Éteignez l'appareil, attendez quelques minutes, puis rallumez-le. Si le problème persiste, contactez le service après-vente.

Comment insérer correctement une carte mémoire ?

Insérez la carte dans la fente jusqu'à ce qu'elle s'enclenche. Ne forcez pas. Vérifiez le sens (les contacts doivent être orientés vers le bas).

Quels formats de carte mémoire sont supportés ?

Le cadre photo supporte les cartes SD, MMC et SDHC. Il accepte également les périphériques USB.

Comment remettre les réglages d'usine ?

Dans le menu des réglages, sélectionnez Réinitialisation des réglages. Confirmez 'Oui' pour restaurer les paramètres d'usine.

Où trouver le numéro de service après-vente ?

En France, appelez le 0 978 970 970 (prix d'un appel local) 7j/7 et 24h/24. En Belgique, contactez Vanden Borre au [phone] du lundi au samedi de 8h à 18h.

MODE D'EMPLOI PROLINECadre photonumériquePL-DPF720 DARRY

• Cet apparéil est destiné à un usage domestique uniquement. Toute'utilisation autres que celle prévue pour cet apparéil, ou pour une autre application que celle prévue, par exemple une application commerciale, est interdite.

Aération

Prévoyez un espace libre d'au moins 10 cm tout autour du produit.
- Il convient que l'aération ne soit pas génée par l'obstruction des ouvertures d'aération par des objets tels que journaux, nappes, rideaux, etc.
Il convient de ne pas placer sur l'appareil de sources de flammes nues, telles que des bougies allumées.
Il convient d'attirer l'attention sur les problèmes d'environnement dus à la mise au rebut des piles usagées de façon sure.

Déposez-les dans des bacs de collecte prévus pour cet effet (renseignez-vous auprès de votre revendeur afin de protégger l'environnement).

• Cét apparéil n'est pas destiné à être utilisé sous un climat tropical.
• L'appareil ne doit pas être exposé à des égouttements d'eau ou des éclaboussures et de plus qu'aucun object rempli de liquide tel que des vases ne doit être placé sur l'appareil.
• Déposez vos piles usagées auprès d'installation de recyclage pour protéger notre environnement.
• Les piles (piles installées) ne doivent pas être exposées à une chaleur excessive telle que celle du soleil, d'un feu ou d'origine similaire.
• Lorsque la prise du réseau d'alimentation ou une prise placée sur l'appareil est utilise comme dispositif de déconnexion, ce dispositif doit demeure aisément accessible.

- ATTENTION

Danger d'explosion si la pile n'est pas remplacée correctement.
Ne remplacer que par le même type ou un type équivalent.

Cet apparéil est équipé d'une double isolation, il n'est donc indispensable de le relier à la terre.

C E

Ce symbole indique que l'équipement est conforme aux européennes basse tension et compatibilitégnétique.

CONTENU DE L'EMBALLAGE

Cadre photo numérique (1)
Adaptatseur secteur (1)
- Manuel d'instructions (1)
- Attache (1)

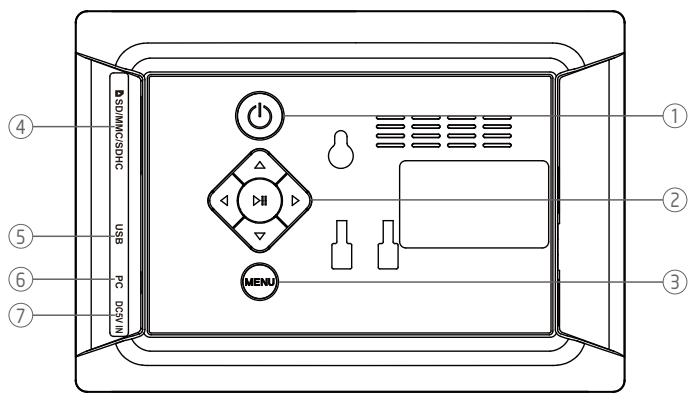

DESCRIPTION DES PIECES

1. Bouton marche/arret
2. Touches / / /
3. Touche Menu (MEN)
4. Fente de carte SD/MMC/SDHC
5. Port USB
   6.Port PC
6. Prise DC5V IN

ALLUMER/ÉTEINDRE LE CADRE PHOTO

Pour allumer le cadre photo, reliez le connecteur de l'adaptateur secteur fourni à la prise DC5V IN du cadre, puis branchez l'adaptateur sur une prise de courant. L'écran affiche briè vement l'image d'accueil.

PROLINE

Pour éteindre le cadre photo, appuyez sur ©. Débranchez l'adaptateur du cadre photo et de la prise de courant.

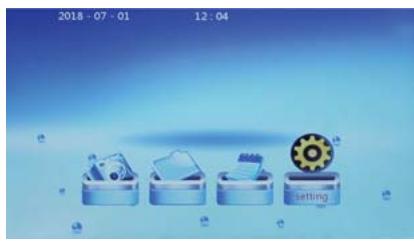

RéGLAGE DE LA DATE ET DE L'HEURE

1. Appuyez sur (MEN) pour aller à l'écran d'accueil.
2. Sélectionnez l'option de réglage par appuis répétés sur les touches / puis appuyez sur . Le menu des réglages s'affiche.
3. Sélectionnez la date par appuis répétés sur les touches / puis appuyez sur . Le premier nombre (année) s'affiche maintainant en rouge.

1. Reglez l'année avec les touches / par appuis repétés, puis confirmez en appuyant sur .

Le deuxi è me nombre (mois) s'affiche maintainant en rouge.

1. Reglez le mois avec les touches / par appuis repétés, puis confirmez en appuyant sur .
   Le troisi è me nombre (date) s'affiche maintainant en rouge.
2. Réglez la date avec les touches / par appuis répétés, puis confirmez en appuyant sur .

3. Sélectionnez l'heure par appuis répétés sur puis appuyez sur

4. Les chiffres des heures s'affichent maintainant en rouge.

5. Reglez l'heure avec les touches / par appuis repétés, puis confirmez en appuyant sur .

6. Les chiffres des minutes s'affichent maintainant en rouge.
7. Reglez la minute avec les touches / par appuis répétés, puis confirmez en appuyant sur .
8. Une fois réglées la date et l'heure, appuyez sur (MEN) pour returner à l'écran d'accueil.

CONNEXION À UN PC ET FONCTION DE COPIE

Le cadre photo a une fonction de mémoire intégrée.

1. Vous pouvez le relier à un PC au moyen d'un cable USB.
2. Une fois la connexion réussie, l'écran indique « Périphérique USB en cours de connexion ».
3. Vous avez la possibilité de copier-coller des photos entre le PC et le cadre photo.

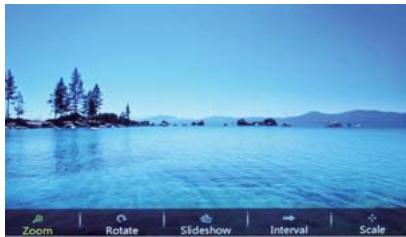

AFFICHAGE DES PHOTOS

1. Insérez fermement une carte mémoire ou un péripérique USB dans le logement ou le port correspondant du cadre photo.

2. La lecture commence automatiquement et les images de la carte mémoire ou dupériphérique USB s'affichent l'une après l'autre sous forme de diaporama.

3. Pourmettre la lecture en pause,appuyez sur .Les informations des photos s'affichent.

4. Pour reprendre la lecture du diaporama, appuyez à nouveau sur

5. Lors de la lecture des photos, appuyez sur▶ qui appuyez sur (MEN) pendant environ 3 secondes pour afficher la liste du menu pour ajuster la photo.

6. Sélectionnez Zoom à l'aide des touches / puis utilisez la touche pour régler le degré d'agrandissement de la photo : x1, x2, x3, x4.

7. Sélectionnez Rotation à l'aide des touches / puis réglez l'angle de rotation avec la touche : 0, 90, 180, 270.
8. Sélectionnez Diaporama à l'aide des touches / puis appuyez sur

pour afficher une liste. Sélectionné le mode de transition dans le diaporama à l'aide des touches / , puis confirmez en appuyant sur

• Sélectionnez Intervalle à l'aide des touches «/» puis appuyez sur «| pour afficher une liste.

Selectionnez une vitesse de transition à l'aide des touches / , puis confirmez en appuyant sur

• Sélectionnéz Échelle à l'aide des touches / puis appuyez sur pour afficher une liste. Sélectionnéz un type d'échelle à l'aide des touches / , puis confirmez en appuyant sur .

Pour quitter le réglage actuel, appuyez sur (MEN).

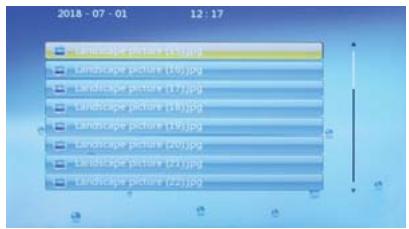

1. Appuyez sur (MEN) pour afficher les vignettes des photos.

1. Pour quitter ce mode et revenir à l'écran d'accueil, appuyez sur (MENU).

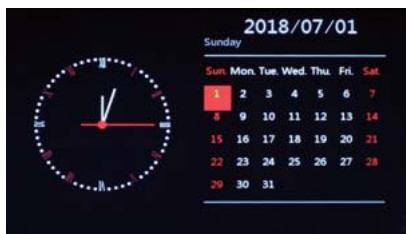

AFFICHAGECALENDRIER

1. Sélectionnez l'option de calendrier par appuis répétés sur les touches / puis appuyez sur .

1. Pour afficher le calendrier, appuyez sur / le nombre de fois nécessaire.
2. Pour quitter ce mode et revenir à l'écran d'accueil, appuyez sur HEND.

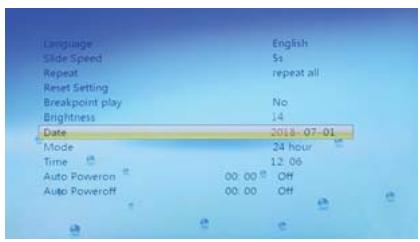

MODIFICATION DES RÉGLAGES DU MENU

1. Sélectionné l'option de réglage par appuis répétés sur les touches / puis appuyez sur . Le menu des réglages s'affiche.
2. Sélectionnez une option par appuis répétés sur les touches / , puis appuyez sur
3. Sélectionnez un réglage par appuis répétés sur les touches / puis confirmez en appuyant sur .
4. Pour quitter ce mode et revenir à l'écran d'accueil, appuyez sur MENU.

Langue	Réglage de la langue
Vitesse du Diaporama	5s/10s/15s/1min/15min/30min
Répétable	Répéter tout/off/1/lecture aléatoire
Réinitialisation des réglages	Conseil : Restaurer le réglage d'usine? Oui ou Non
Point de rupture activé	Oui ou Non
Luminosité	1 à 15
Date	YYYY-MM-DD
Mode	24 heures ou 12 heures
Horloge	Heures / Minutes
Mise en marche automatique	Vous ave la possibilité de régler une heures à laquelle vous souhaitez que le cadre photo s'allume ou s'éteigne automatiquement.1. Pour sélectionner cette option, appuyez sur ▷, les chiffres des heures s'affichent maintainant en rouge.2. Réglez les heures avec les touches △/ ▽ par appuis repétés, puis confirmez en appuyant sur ▷.· Les chiffres des minutes s'affichent maintainant en rouge.3. Réglez les minutes avec les touches △/ ▽ par appuis repétés, puis confirmez en appuyant sur ▷.4. Par appuis repétés sur les touches △/ ▽, sélectionnez l'un des statuts suivants : Une fois, Chaque fois ou Off. Appuyez sur ▷ pour confirmer.
Arrêt automatique
Modèle	PL-DPF720
Adaptateur secteur	Entrée : AC100-240V~, 50/60Hz, 0.2A Max.Sortie : 5,0 V == 1,0 A
Résolution du panneau	800 x 480 pixels
Format d'écran	16 : 9
Média	SD / MMC / SDHC + USB
Format photo	JPEG
Température de fonctionnement	5°C ~ 35°C

= = Courant continu Courant alternatif

SOURCE D'ALIMENTATION EXTERNE

Information publiée	Valeur et précision	Unité
Raison sociale ou marque déposée, numéro d'enregistrement au registre du commerce et adresse du fabricant	Shenzhen Keyu Power Supply Technology Co., Ltd. 2~3F, No. 13, Lane 3, Yuquan East Road, the 2nd Industrial Guangming District, 518000 Shenzhen, P.R.China
Référence du modèle	KA0601A-0501000EUS
Tension d'entrée	100-240	V
Fréquence du CA d'entrée	50/60	Hz
Tension de sortie	CC 5,0	V
Courant de sortie	1,0	A
Puisance de sortie	5,0	W
Rendement moyen en mode actif	74,0	%
Rendement à faible charge (10%)	-	%
Consommation électrique hors charge	0,09	W

Pour un usage en interieur seulement - Polarité positive

GUIDE DE DÉPANNAGE

Problème	Cause possible / Solution
Pas d'alimentation.	Vérifiez si le cable d'alimentation est correctement relié à l'unité et branché sur une prise de courant.
L'écran se fige et ne répond pas aux commandes.	Dysfonctionnement possible de l'appareil. Éteignez l'appareil et attendez quelques minutes avant de le remettre en marche.
Impossible d'insérer la carte mémoire ou le pérophérique USB.	La carte mémoire ou le pérophérique USB n'a pas été correctement inséré(e).
L'appareil ne peut pas dire la carte mémoire ou le pérophérique USB.	Vérifiez si la carte mémoire ou le pérophérique USB est correctement inséré. Ne forcez pas sur la carte mémoire pour l'insérer dans le logement.

En tant que distributeur responsable, nous accordons une grande importance à la protection de l'environnement.

Nous vous encourageons à respecter les procédures correctes de mise au rebut de votre apparéil, des piles et des éléments d'emballage. Cela aidera à préserver les ressources naturelles et à garantir qu'il soit recyclé d'une manière respectue de la santé et de l'environnement.

Vous devez jeter ce produit et son emballage selon les lois et les règles locales. Puisque ce produit contient des composants électroniques et parfois des piles, le produit et ses accessoires doivent être jetés séparément des déchets domestiques lorsque le produit est en fin de vie.

Pour plus de renseignements sur les procédures de mise au rebut et de recyclage, contactez les autorités de votre commune.

Apportez l'appareil à un point de collecte local pour qu'il soit recyclé. Certains centres acceptent les produits gratuitement.

Quels que soient votre panne et le lieu d'achat de votre produit en France, avant de vous déplacer en magasin Darty, appelez le 0 978 970 970 (prix d'un appel local) 7j/7 et 24h/24.

Hotline Vanden Borre

Le service après-vente est joignable au [phone], du lundi au samedi de 8h à 18h.

Hotline Fnac France

Quels que soient votre panne et le lieu d'achat de votre produit en France, avant de vous déplacer en magasin Fnac, appelez le 0 969 324 334 du lundi au samedi (8h30-21h00) et le dimanche et jours fériés (10h00-18h00). (prix d'un appel local)

En raison des mises au point et améliorations constamment apportées à nos produits, de petites incohérences peuvent apparaître dans ces instructions. Veuillez nous excuser pour la gène occasionnée.

PENSEZ AU TRI !

ENSEMBLE REDUISONS

L'IMPACT ENVIRONNEMENTAL

DES EMBALLAGES

BARQUETTE ET FILM PLASTIQUE

A JETER

BOITES CARTON

A RECYCLER

CONSIGNE POUVANT VARIER LOCALEMENT > WWW.CONSIGNESDETRI.FR

Etablissements Darty & fils ©,

129 Avenue Gallieni, 93140 Bondy, France 23/06/2021

INHOUDSOPGAVE

WAARSCHUWINGEN. p.14
INHOUD VAN DE VERPAKKING. p.16
BESCHRIJVING VAN DE ONDERDELEN. p.16
HET FOTOFRAME IN-/UITSCHAKELEN..p.17
DE DATUM EN TIOD INSTellenp.17
OP EEN PC AANSLUITEEN EN DE FUNCIE KOPIEREN GEBRUKE...p.18
FOTO'S WEERGEVEN .p.18
KALENDER WEERGEVEN. p.19
DE MENU-INSTELLINGEN WIJZIGEN .p.20
TECHNISCHE GEGEVENS. p.21
EXTERNE STROOMVOORZIENING .p.21
PROBLEMOPLOSING. p.22
VERWIJDERING. p.23

WAARSCHUWINGEN

Etablissements Darty & fils ©,

129 Avenue Gallieni, 93140 Bondy, France 23/06/2021

INDICE

AVISOS. p.47
CONTEUDO DA EMBALAGEM. p.49
IDENTIFICAR AS PARTES. p.49
LIGAR E DESLIGAR A MOLDURA. p.50
ACERTAR A DATA E AS HORAS. p.50
LIGAR AO PC E USAR A FUNCAO DE COPIA. p.51
EXIBIR FOTOS. p.51
EXIBIRCALENDARIO. p.52
ALTERAR AS DEFINIÇÉS DO MENU. p.53
CARACTERISTICAS TECNICAS. p.54
FONTE DE ALIMENTACION EXTERNA. p.54
RESOLUÇÃO DE PROBLEMAS. p.55
C ELIMINAÇÃO .p.56

AVISOS

Etablissements Darty & fils ©,

129 Avenue Gallieni, 93140 Bondy, France 23/06/2021

Déclaration UE de Conformité

N°862021061163

Description du produit -

Référence commerciale -

PL-DPF720

Model number:

/Modelnummer /Numero de modelos /

Numero do modelo:

Nous déclarons que le produit ci-dessus a été évalué et jugé conforme aux dispositions des directives et des normes européennes énumérées ci-après:

La presente déclaration de conformité est établie sous la seule responsabilité du fabricant.

Le responsable de cette déclaration est :

Signé par et au nom de – Signed by and on behalf of: Etablissements Darty & Fils Nom – Name : Hervé HEDOUIS
