| Intitulé | Valeur / Description |
|---|---|
| Type de produit | Nettoyeur haute pression |
| Caractéristiques techniques principales | Pression maximale : 130 bars, Débit : 360 L/h |
| Alimentation électrique | 230 V, 50 Hz |
| Dimensions approximatives | Longueur : 30 cm, Largeur : 28 cm, Hauteur : 67 cm |
| Poids | 6.5 kg |
| Compatibilités | Accessoires Karcher de la gamme K2 |
| Type de batterie | Non applicable (fonctionne sur secteur) |
| Tension | 230 V |
| Puissance | 1400 W |
| Fonctions principales | Nettoyage de surfaces extérieures, lavage de voitures, nettoyage de terrasses |
| Entretien et nettoyage | Vérifier régulièrement le filtre d'eau, nettoyer les buses |
| Pièces détachées et réparabilité | Disponibilité de pièces détachées via le service Karcher |
| Sécurité | Protection contre le fonctionnement à sec, interrupteur de sécurité |
| Informations générales | Garantie de 2 ans, manuel d'utilisation inclus |
FOIRE AUX QUESTIONS - 11813000 KARCHER
Questions des utilisateurs sur 11813000 KARCHER
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Nettoyeur haute pression au format PDF gratuitement ! Retrouvez votre notice 11813000 - KARCHER et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil 11813000 de la marque KARCHER.
MODE D'EMPLOI 11813000 KARCHER
| Consignes générales | FR -1 |
| Consignes de sécurité | FR -2 |
| Utilisation | FR -4 |
| Description de l'appareil | FR -4 |
| Transport | FR -7 |
| Entreposage | FR -8 |
| Entretien et maintenance | FR -8 |
| Assistance en cas de panne | FR -9 |
| Caractéristiques techniques | FR -10 |
| Déclaration CE | FR -10 |
Lire cette notice originale avant la première utilisation de votre appareil
reil, se conformer selon ce qu'elle requiert et la conserver pour une utilisation ultérieure ou pour le propriétaire futur.
Utilisation conforme
Ce nettoyeur haute pression ne doit être utilisé que pour un usage privé :
- pour le nettoyage de machines, véhicules, bâtiments, outils, façades, terrasses, outils de jardinage etc. avec un jet d'eau sous pression (et si besoin en ajoutant des détergents).
- avec des accessoires, pièces de rechange et détergents homologués par Kärcher. Veuillez respecter les consignes livrées avec les détergents.
Protection de l'environnement
Les matériaux constitutifs de l'emballage sont recyclables. Ne pas jeter les colles dans les ordures ménagères, les remettre à un système de recyclage.
Les appareils usés contiennent des matériaux précieux recyclables lesquels doivent être apportés à un système de
recyclage. Pour cette raison, utilisez des systèmes de collecte adéquats afin d'éliminer les appareils usés.
Instructions relatives aux ingrédients (REACH)
Les informations actuelles relatives aux ingrédients se trouvent sous :
Dans chaque pays, les conditions de garantie en vigueur sont celles publiées par notre société de distribution responsable. Les éventuelles pannes sur l'appareil sont réparées gratuitement dans le délai de validité de la garantie, dans la mesure où celles-ci relèvent d'un défaut matériel ou d'un vice de fabrication. En cas de recours en garantie, adressez-vous à votre revendeur ou au service après-vente agréé le plus proche munis de votre preuve d'achat.
(Adresse au dos)
Danger
Pour un danger immédiat qui peut avoir pour conséquence la mort ou des blessures corporelles graves.
Avertissement
Pour une situation potentiellement dangereuse qui peut avoir pour conséquence des blessures corporelles graves ou la mort.
Attention
Pour une situation potentiellement dangereuse qui peut avoir pour conséquence des blessures légères ou des dommages matériels.
Symboles sur l'appareil
Une utilisation incorrecte du jet haute pression peut présenter des dangers. Le jet ne doit pas être dirigé sur
des personnes, animaux, installations électriques actives ni sur l'appareil lui-même.
Le gel risque d'endommager l'appareil si celui-ci n'a pas été intégralement vidé. En hiver, conserver l'appareil dans un lieu à l'abri du gel.
Danger
Ne jamais saisir la fiche secteur ni la prise de courant avec des mains humides. Ne jamais mettre l'appareil en service si le câble d'alimentation ou des pièces importantes de l'appareil, telles que par exemple le flexible haute pression, le poignée-pistolet et les dispositifs de sécurité sont endommagés. Vérifier avant chaque utilisation que le câble d'alimentation et la fiche secteur ne sont pas endommagés. Un câble d'alimentation endommagé doit immédiatement être remplacé par le service après-vente ou un électricien/agréé. Vérifier avant chaque utilisation que le flexible haute-pression n'est pas endommagé. Un flexible haute pression endommagé doit immédiatement être remplacé. Il est interdit d'utiliser l'appareil dans des zones représentant des risques d'explosion. Si l'appareil est utilisé dans des zones de danger (par exemple des stations essence), il faut tenir compte des consignes de sécurité correspondantes. Une utilisation incorrecte des jets haute pression peut présenter des dangers. Le jet ne doit pas être dirigé sur des personnes, animaux, installations électriques actives ni sur l'appareil lui-même. Ne jamais diriger le jet haute pression sur soi-même ni sur d'autres personnes dans le but de nettoyer les vêtements ou les chaussures. Ne jamais laver au jet des objets contenant des substances nocives (par exemple de l'ammoniaque). Le jet haute pression risque d'endommager les pneus/valves de véhicules et les pneus risquent d'éclater. Le premier indice d'endommagement est une décoloration du pneu. Des pneus/valves de véhicules endommagés représentent des dangers de mort. Il faut toujours se tenir au moins à 30 cm des pièces pour les laver au jet! Risque d'explosion!
Ne pas pulvériser de liquides inflammables.
Ne jamais aspirer des liquides contenant des solvants ni des acides ou des solvants non dilués, tels que par exemple de
l'essence, du diluant pour peinture ou du fuel! Le nuage de pulvérisation est extrêmement inflammable, explosif et toxique. Ne pas utiliser d'acétone, d'acides ni de solvants non dilués, du fait de leur effet corrosif sur les matériaux constituant l'appareil.
Avertissement
La fiche secteur et la fiche d'une rallonge doivent être étanches et ne doivent pas reposer dans l'eau. Des rallonges non adaptées peuvent présenter des risques. Utiliser à l'air libre uniquement des câbles de rallonge autorisés et marqués de façon adéquate avec une section suffisante du conducteur. 1 - 10 m : 1,5 mm² ; 10 - 30 m : 2,5 mm². Toujours dérouler entièrement les rallonges de l'enrouleur de câble. - Les flexibles haute pression, les robinets et les raccords sont importants pour la sécurité de l'appareil. N'utiliser que des flexibles haute pression, des robinets et des raccords recommandés par le fabricant. Cet appareil n'est pas destiné à être utilisé par des personnes avec des capacités physiques, sensorielles ou mentales restreintes.
L'appareil ne doit jamais être utilisé par des enfants ni par des personnes non avisées.
Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil.
Tenir les films plastiques d'emballage hors de portée des enfants, risque d'étouffement!
L'utilisateur doit faire preuve d'un usage conforme de l'appareil. Il doit prendre en considération les données locales et lors du maniement de l'appareil, il doit prendre garde aux pierres personnes, et en particulier aux enfants. L'appareil ne doit jamais être utilisé si d'autres personnes figurent dans le rayon de portée de l'appareil, à moins que ces personnes ne portent des vêtements de protection. Pour se protéger contre les éclaboussures ou les poussières, porter le cas échéant des vêtements et des lunettes de protection.
Attention
Lors des pauses d'exploitation prolongées, mettre l'appareil hors service au niveau du sectionneur général / de l'interrupteur d'appareil ou de la fiche secteur. Ne pas exploiter l'appareil à des températures inférieures à 0°C. Une distance d'au moins 30 cm entre la lance et les surfaces peintes est nécessaire pour éviter tout endommagement. Ne jamais laisser l'appareil sans surveillance lorsqu'il est en marche. Veiller à ne pas abimer ni endommager le câble d'alimentation ni le câble de rallonge en roulant dessus, en les coinant ni en tirant violemment dessus. Protéger les câbles d'alimentation contre la chaleur, l'huile et les bords tranchants. Toutes les pièces conductrices dans la zone de travail doivent être protégées contre les jets d'eau. L'appareil doit uniquement être raccordé à un branchement électrique mis en service par un électricien conformément à la norme IEC 60364. L'appareil doit être raccordé uniquement au courant alternatif. La tension doit être identique avec celle indiquée sur la plaque signalétique de l'appareil. Pour des raisons de sécurité, nous recommandons fondamentalement que l'appareil soit exploitée avec un disjoncteur de courant de défaut (max. 30 mA). Tous travaux de nettoyage produisant des eaux usées contenant de l'huile, par exemple un nettoyage de moteur ou de bas de châssis, doivent uniquement être effectués à des postes de lavage équipés d'un séparateur d'huile. Cet appareil a été conçu pour l'utilisation de détergents ayant été fournis ou commandés par le fabricant. L'utilisation d'autres détergents ou autres produits chimiques peut nuire à la sécurité de l'appareil.
Attention
Le but des dispositifs de sécurité est de protégérl l'utilisateur. Il ne doit en aucun cas être transformés ou désactivés.
Interrupteur principal
L'interrupteur principal empêche un fonctionnement involontaire de l'appareil.
Verrouillage poignée-pistolet
Le verrouillage verrouille le levier de la poignée-pistolet et empêche un démarrage non désiré de l'appareil.
Clapet de décharge avec pressostat
Le clapet de décharge évite un dépassage de la pression de service admissible. Si vous relâchez la gâchette, la pompe est éteinte par un manométrique, le jet haute pression est interrompu. Si vous appuyez à nouveau sur le levier, la pompe est remise en marche.
Attention
Avant d'effectuer toute opération avec ou sur le travail, en assurez la stabilité afin d'éviter tout accident ou tout endommagement.
La stabilité de l'appareil est assurée lorsqu'il peut être posé sur une surface plane.
Contenu de livraison
L'étendue de la fourniture de votre appareil figure sur l'emballage. Lors du déballage, contrôlez l'intégralité du matériel.
S'il manque des accessoires ou en cas de dommages imputables au transport, informer immédiatement le revendeur.
Description de l'appareil
- Les présentes instructions de service décrivent les modèles de base des appareils de nettoyage haute pression répertoriés sur la page de garde.
- Ces instructions de service décrivent l'équipement maximum. Suivant le modèle, la fourniture peut varier (voir l'emballage).
Illustrations, cf. côté escamotable!
1 Raccord pour l'arrivée d'eau 2 Arrivée d'eau avec tamis intégré 3 Interrupteur principal "0/OFF" / "I/ON" 4 Flexible haute pression 5 Régulateur de dosage pour le détergent 6 Support pour la poignée-pistolet 7 Devidoir de flexible haute pression 8 Poignée de transport 9 Manivelle pour dévidoir 10 Rangement du réservoir de détergent avec raccord pour détergent 11 Support pour accessoires 12 Crochet-support pour le câble d'alimentation 13 Câble d'alimentation secteur avec fiche secteur 14 Réservoir de détergent avec bouchon 15 Roues 16 Poignée-pistolet 17 Verrouillage poignée-pistolet 18 Touche pour séparer le flexible haute pression de la poignée-pistolet 19 Lance avec réglage de la pression (Vario Power) 20 Lance avec rotabuse 21 Brosse de lavage 22 Brosse de lavage rotative 23 Delta-Racer D150
Accessoires en option
Les accessoires spéciaux élargissant le champ d'action de votre appareil. Vous trouverez de plus amples informations chez votre revendeur Kärcher®.
Avant la mise en service
Monter les pièces jointes en vrac à l'appareil avant la mise en service.
Montage des roues
Illustration A
Presser les roues dans la fixation, les freiner à l'aide du cache avec obturateur.
Veiller à l'alignement de l'obturateur.
Montage du support pour la poignée-pistolet
Illustration B
Placer le support inférieur dans les échancrures et le pousser vers l'avant jusqu'à ce qu'il s'encliquette de façon audible.
Mettre le support supérieur en place et le presser vers le bas jusqu'en butée.
Montage du crochet-support pour le câble d'alimentation.
Presser le crochet-support et l'encliqueter dans la position supérieure.
Montage de la poignée de transport
Sont nécessaires : les 2 vis livrées ainsi qu'un tournevis à lame cruciforme PH 2.
Insérer la poignée de transport dans le guidage et la freiner à l'aide des 2 vis.
Montage du régulateur de dosage pour le détergent
Sont nécessaires : les 2 vis livrées ainsi qu'un tournevis à lame cruciforme PH 2.
Illustration E
Brancher les deux flexibles de détergent sur les raccords.
Mettre le régulateur de dosage en place et le fixer à l'aide des 2 vis.
Remarque : Lors du montage, veiller impérativement à ce que les languettes du régulateur de dosage viennent se fixer dans les échancrures prévues à cet effet sur le boîtier.
Montage du dévidoir de flexible haute pression
Pousser l'extrémité libre du flexible haute pression enroulé dans les échancrures pratiquées sur le régulateur de dosage.
Mettre l'enrouleur de câble en place dans les fixations pratiquées sur la poignée de transport.
Introduire l'axe de la manivelle dans les guidages.
Mettre la plaque de fixation en place et la freiner à l'aide de 2 vis.
Presser le nipple de raccordement du flexible haute pression court dans la fixation en laiton, le freiner à l'aide d'agrafes.
Remarque : Veiller à un alignement correct du nipple de raccordement.
Relier le flexible haute pression à la poignée-pistolet.
Enficher le flexible haute pression dans la poignée-pistolet jusqu'à ce qu'il s'enclenche de manière audible.
Remarque: Veiller à un alignement correct du nipple de raccordement.
Contrôler que la connexion est bien fixée en tirant sur le flexible haute pression.
Avertissement
Selon les directives en vigueur, l'appareil ne doit jamais être exploité sans séparateur système sur le réseau d'eau potable. Utiliser un séparateur système approprié de la Sté. L'ou en alternative un séparateur système conforme EN 12729 type BA. L'eau qui s'est à travers un séparateur système est comme non potable.
Attention
Toujours raccorder le séparateur du système au niveau de l'alimentation en eau et jamais directement sur l'appareil!
Remarque: Des impuretés dans l'eau peuvent endommager la pompe haute pression et les accessoires. Il est recommandé d'utiliser le filtre à eau Kärcher® (accessoires spéciaux, référence : 4.730-059) à des fins de protection.
Raccordement à la conduite d'eau du réseau public
Respecter les prescriptions de votre société distributeure en eau.
Données de raccordement, voir plaque signalétique / caractéristiques techniques
→ Utiliser un flexible renforcé (non livré) avec un raccord standard. (diamètre minimum 1/2 pouce ou 13 mm, longueur au moins 7,5 m).
Visser le raccord LIVOO à l'arrivée d'eau de l'appareil.
Fixer le flexible d'eau sur le raccord de l'appareil et raccorder à l'alimentation en eau.
Aspiration d'eau depuis des réservoirs ouverts
Ce nettoyeur haute pression est approprié pour l'aspiration de l'eau de surface, par ex. des cuves d'eau de pluie ou étangs (hauteur manométrique maximale cf. caractéristiques techniques) avec le flexible d'aspiration avec soupape antiretour Kärcher® (accessoires spéciaux, ↔reference : 4.440-238).
→ Remplir le flexible d'aspiration Karcher® avec soupape antiretour avec de l'eau, le visser sur le raccord d'eau et l'accrocher dans la cuve d'eau. → Purger l'appareil: Mettre l'appareil en service sans flexible haute pression et attendre (max. 2 minutes) jusqu'à ce qu'il s'écoule de l'eau sans bulle du raccord haute pression. Mettre l'appareil hors tension et raccorder le flexible haute pression.
Attention
Une marche à sec de plus de 2 minutes entre la minute des endommagements de la pompe haute pression. Si l'appareil n'établit pas de pression dans les deux minutes, le mettre hors service et procéder de la manière indiquée dans les instructions du chapitre "Aide en cas de défauts".
Raccorder la lance à la poignée-pistolet et la fixer en effectuant une rotation.
Illustration
Dérouler complètement le flexible haute pression du dévidoir. Le retenir en même temps au niveau de la poignée de transport.
Remarque : Si la manivelle se trouve en position de sécurité, rabattre préalablement cette dernière vers le haut.
→ Ouvrir le robinet d'eau complètement. → Brancher la fiche secteur dans une prise de courant. → Interrupteur principal sur "ON".
Danger
Le jet d'eau sortant de la buse haute pression provoque une force de réaction sur la poignée-pistolet. Veiller à adopter une position stable et à tenir la poignée et la lance fermement.
Attention
S'assurer avant le début du nettoyage que le nettoyeur haute pression se trouve sur un sol plat. Utiliser lors du nettoyage des lunettes de protection et revêtir une tenue de protection.
Déverrouiller la manette de la poignée-pistolet. → Tirer le levier, l'appareil se met en service.
Remarque : Si le levier est relâché, l'appareil se met hors service. La haute pression est conservée dans le système.
Lance avec réglage de la pression (vario power)
Pour les travaux courants de nettoyage. La pression de travail peut être réglable de manière continue entre "Min" et "Max".
Relâcher la manette de la poignée-pistolet. Tourner la lance sur la position souhaitée.
Remarque: convient aux travaux avec détergent; tourner pour cela la lance en position « Mix ».
Lance avec rotabuse
Pour les salissures tenaces.
Attention
Ne pas nettoyer les pneus, la carrosserie ou les surfaces sensibles telles que le bois avec la rotabuse pour éviter tout endommagement.
- Pas approprié pour un travail avec du détérent.
Brosse de lavage
- Remarque : appropriée au nettoyage avec détergent.
Régler le régulateur de dosage sur le débit d'aspiration voulu pour le détergent.
Brosse de lavage rotative
La Brosse de lavage rotative convient de façon idéale au nettoyage de véhicules.
Attention
Lors du nettoyage, la Brosse de lavage doit être exempte de crasse et autres particules pour éviter tout endommagement de la peinture.
- Remarque : appropriée au nettoyage avec détergent.
Régler le régulateur de dosage sur le débit d'aspiration voulu pour le détergent.
Delta-Racer D150
Le Delta-Racer réunit une Brosse de lavage et un jet rotatif haute pression. Il convient par conséquent de façon idéale au nettoyage de véhicules ou de surfaces particulièrement encrassées.
Danger
Lors du fonctionnement, ne pas mettre la main sous le bord du Delta-Racer!
Travail avec le détégent
Utilisez pour la tâche de nettoyage respective exclusivement des détergents et des produits d'entretien Kärcher®, car ceux-ci ont été mis au point spécifiquement pour une utilisation avec votre appareil. L'emploi d'autres détergents ou produits de soin peut entraîner une usure plus rapide et l'annulation de la garantie. Veuillez vous informer chez votre distributeur spécialisé ou consultez Kärcher® directement.
Remarque concernant le détergent: les détergents Kärcher usuels peuvent être achetés prêts à l'emploi, dans le réservoir de détergent avec bouchon, pour ces appareils. Ceci évite d'avoir à effectuer des transvasements ou replissages ennuyeux.
Illustration K Retirer le couvercle du réservoir de détergent et presser le réservoir de détergent dans le raccord de détergent, avec l'ouverture dirigée vers le bas. Illustration Régler la quantité de dosage de la solution de détergent avec le régulateur de dosage pour le détergent. Utiliser la lance avec réglage de la pression (Vario Power). Tourner la lance sur la position "Mix". Remarque : Ainsi, la solution de détergent est mélangée au jet d'eau lors du fonctionnement.
Remarque : Si nécessaire, il est également possible d'utiliser les broches de lavage pour le nettoyage avec détergent.
Méthode de nettoyage conseillée
Pulvériser le détergent sur la surface sèche et laisser agir sans toutefois le laisser sécher complètement. Retirer les saletés dissoutes au moyen du jet haute pression.
Interrompre le fonctionnement
→ Relacher la manette de la poignée-pistolet. → Verrouiller le levier de la poignée-pistolet. → En cas de pauses de longue durée (plus de 5 minutes), mettre en plus l'appareil hors service avec l'interrupteur "0/OFF". → Enficher la poignée-pistolet dans le support de poignée-pistolet.
Attention
Séparer le tuyau haute pression de la poignée-pistolet ou de l'appareil uniquement quand il n'y a pas de pression dans le système.
Retirer le réservoir de détergent de la fixation et le fermer à l'aide du couvercle. Pour le rangement, le placer avec une rotation de dans la fixation. Relacher la manette de la poignée-pistolet. Mettre l'appareil hors service "0/OFF". Fermer le robinet d'eau. Séparer l'appareil de l'alimentation en eau.
Attention: En cas de séparation du flexible d'alimentation ou haute pression, de l'eau chaude peut s'échapper des raccords avec le fonctionnement.
→ Actionner la gachette de la poignée-pistolet afin de faire échapper la pression restante dans le système. → Verrouiller le levier de la poignée-pistolet. → Retirer le connecteur de la prise.
Attention
Afin d'éviter tout accident ou toute blessure lors du transport, tenir compte du poids de l'appareil (voir les caractéristiques techniques).
Transport manuel
→ Soulever l'appareil avec la poignée et le porter. → Tirer l'appareil à l'aide de la poignée de transport.
Transport dans des véhicules
→ Avant un transport à l'horizontal : retirer le réservoir de détergent de la fixation et le fermer à l'aide du couvercle. → Freiner l'appareil pour l'empêcher de glisser et de basculer.
Attention
Afin d'éviter tout accident ou toute blessure, tenir compte du poids de l'appareil (voir les caractéristiques techniques) en choisissant son emplacement pour le stockage.
Ranger l'appareil
Tourner la manivelle dans le sens inverse de celui des aiguilles d'une montre et enrouler le flexible haute pression complètement sur le dévidoir.
Placer la poignée-pistolet avec lance dans le support de poignée-pistolet. Ranger le câble de raccordement et les accessoires sur l'appareil. Stocker l'appareil dans des locaux secs.
Attention
Mettre l'appareil et les accessoires à l'abri du gel.
L'appareil et les accessoires sont détruits par le gel si l'eau n'a pas été totalement vidée.
Pour éviter tout endommagement :
Vider complètement l'eau de l'appareil :
→ Séparer l'appareil de l'alimentation en eau. → Ôter la lance de la poignée-pistolet. → Mettre l'appareil en marche ('I/ON') et actionner la manette de la poignée-pistolet jusqu'à ce qu'il n'y ait plus d'eau qui s'écoule (env. 1 min.). → Mettre l'appareil hors tension. → Conserver l'appareil et l'intégralité des accessoires dans un endroit à l'abri du gel.
Danger
Avant tout travail d'entretien et de maintenance, mettre l'appareil hors tension et débrancher la fiche secteur.
Maintenance
L'appareil ne nécessite aucune maintenance.
Entretien
Avant un stockage prolongé, par exemple en hiver :
Enlever le tamis de l'arrivée d'eau à l'aide d'une pince et le nettoyer à l'eau courante.

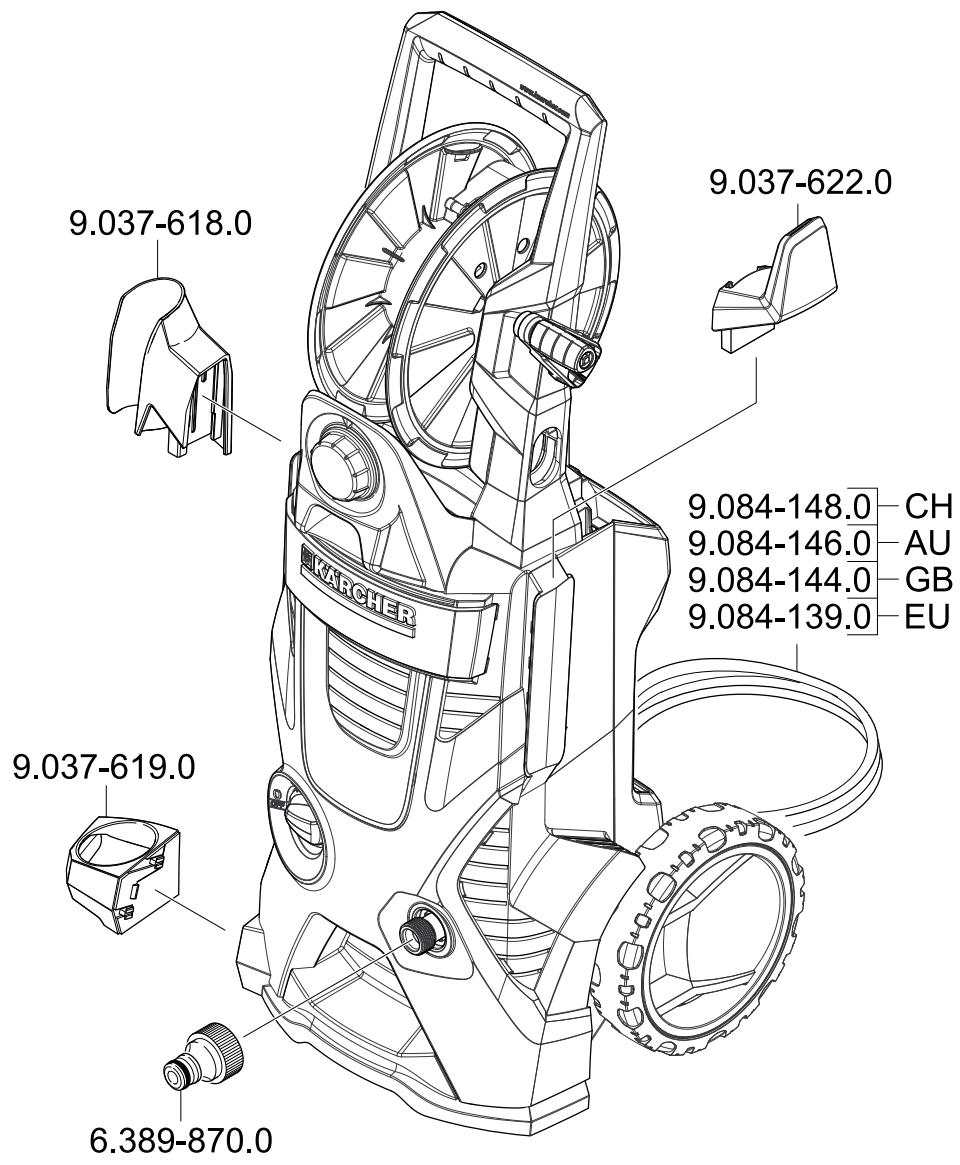

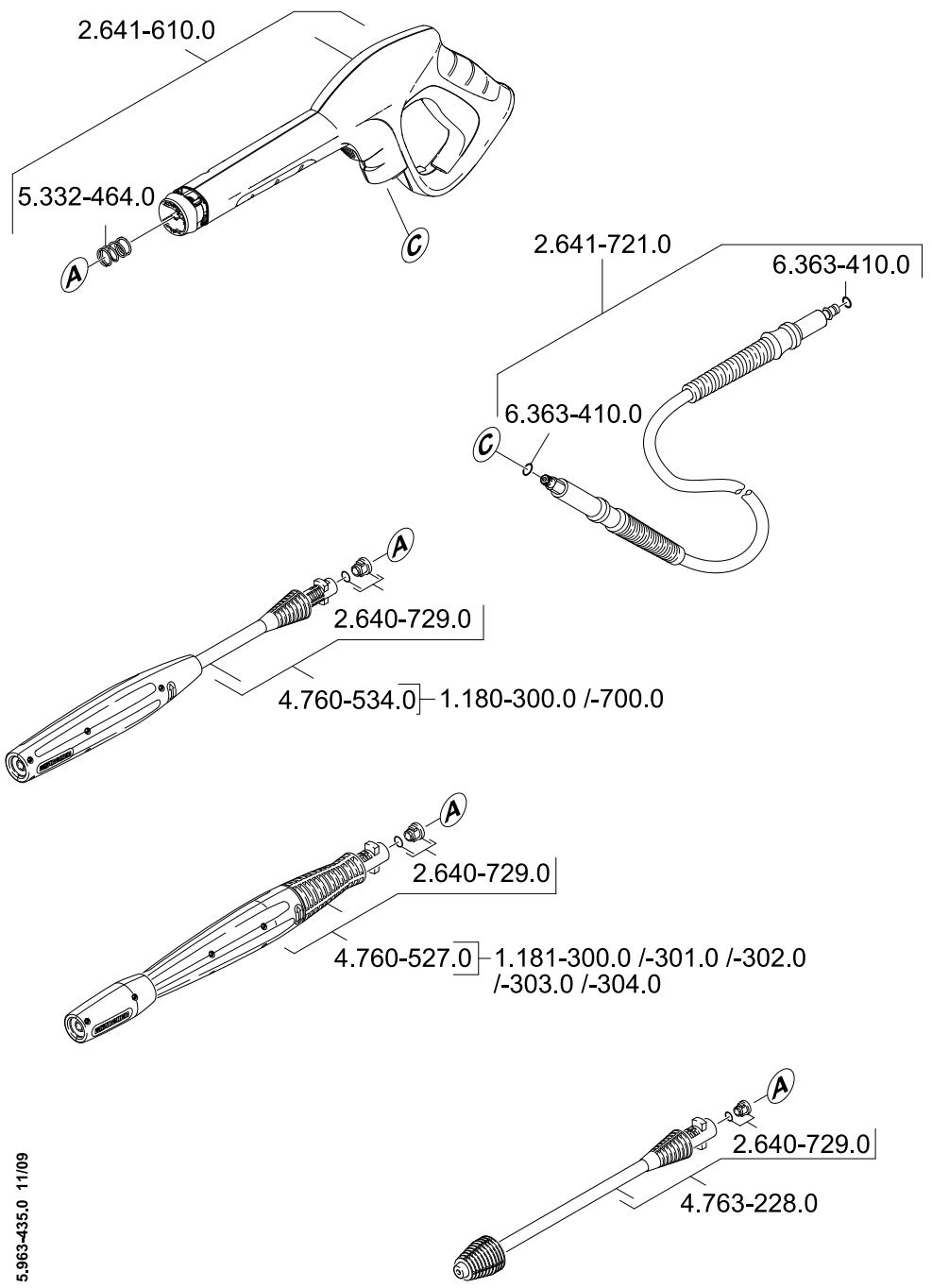

Pièces de rechange
Utiliser uniquement des pièces de rechange de la marque Karcher. Vous trouverez une liste des pièces de rechange à la fin de cette notice.
Assistance en cas de panne
Il est possible de résoudre des pannes sans trop grande gravité en utilisant la liste suivante. En cas de doute, s'adresser au service après-vendu.
Danger
Avant tout travail d'entretien et de maintenance, mettre l'appareil hors tension et débrancher la fiche secteur.
Seul le service après-vente agréé est autorisé à effectuer des travaux de réparation ou des travaux concernant les pièces électriques de l'appareil.
L'appareil ne fonctionne pas
Tirer le levier de la poignée pistolet, l'appareil se met en service. → Vérifier que la tension indiquée sur la plaque signalétique correspond à la tension de la prise de courant. → Vérifier si le câble d'alimentation est endommagé
L'appareil ne monte pas en pression
→ Contrôler le réglage sur la lance. → Purger l'appareil avant l'utilisation. Mettre l'appareil en marche en vérifiant que la lance n'est pas branchée et le laisser tourner (max. 2 minutes) jusqu'à ce que l'eau qui s'échappe du pistonnet ne contienne plus de bulles d'air. Mettre l'appareil hors tension et raccorder la lance. → Contrôler l'alimentation en eau. Enlever le tamis de l'arrivée d'eau à l'aide d'une pince et le nettoyer à l'eau courante.
L'appareil ne démarre pas, le moteur ronronne
Cause: Chute de tension en raison d'un réseau électrique faible ou d'utilisation d'un câble de rallonge.
Lors de la mise en service, tirer en premier sur le levier de la poignée-pistolet, puis mettre l'interrupteur principal sur "I/ON".
Fluctuations de pression importantes
Nettoyer la buse à haute pression : Otez les salissures situées dans l'orifice de la buse à l'aide d'une aiguille et rincez-la avec de l'eau. Contrôler la quantité d'eau alimentée.
Appareil non étanche
Une fuite minime au niveau de l'appareil peut survenir sous certaines conditions techniques. Si la fuite est importante, contacter le service après-vente agréé.
Le détergent n'est pas aspirée
Utiliser la lance avec réglage de la pression (Vario Power). Tourner la lance sur la position "Mix". → Contrôler le réglage sur le régulateur de dosage pour détergent. → Contrôler le flexible d'aspiration pour le détergent afin de détecter tout pli.
Caractéristiques techniques
| K 3.700 | K 4.700 | K 5.700 | ||
| Arrivée d'eau | ||||
| Température d'alimentation (max.) | °C | 40 | ||
| Débit d'alimentation (min.) | l/min | 10 | ||
| Pression d'alimentation (max.) | MPa | 0,8 | ||
| Hauteur max. de l'aspiration | m | 0,5 | ||
| Branchement électricque | ||||
| Tension1~50 Hz | V | 230 | ||
| Puisance de raccordement | kW | 1,8 | 1,9 | 2,1 |
| Protection du réseau (à action retardée) | A | 10 | ||
| Classe de protection | I | |||
| Degré de protection | IP X5 | |||
| Performances | ||||
| Pression de service | MPa | 11 | 12 | 12,5 |
| Pression maximale admissible | MPa | 12 | 13 | 14 |
| Débit (eau) | l/min | 6,3 | 6,7 | 7,5 |
| Dimensions et poids | ||||
| Longueur | mm | 876 | ||
| Largeur | mm | 325 | ||
| Hauteur | mm | 285 | ||
| Poids, opérationnel avec accessoires | kg | 14,3 | 14,6 | 15,3 |
| Débit (détergent) | l/min | 0 - 0,3 | ||
| Force de réaction sur la poignée-pistolet | N | 15 | ||
| Valeurs déterminées selon EN 60335-2-79 | ||||
| Valeur de vibrations bras-main | m/s2 | < 2,5 | ||
| Incertitude K | m/s2 | 0,3 | ||
| Niveau de pression sonore LpA | dB(A) | 76 | 76 | 73 |
| Incertitude KpA | dB(A) | 3 | 2 | 2 |
| Niveau de pression sonore LWA + incertitude KWA | dB(A) | 92 | 93 | 89 |
Sous réserve de modifications techniques!
Déclaration CE
Nous certifions par la présente que la machine spécifiée ci-après répond, de par sa conception et son type de construction ainsi que de par la version que nous avons mise sur le marché, aux prescriptions fondamentales stipulées en matière de sécurité et d'hygiène par les directives européennes en vigueur. Toute modification apportée à la machine sans notre accord rend cette déclaration invalide.
Produit: Nettoyeur haute pression
Directives européennes en vigueur :
Normes harmonisées appliquées :
EN 55014-1:2006
EN 55014-2: 1997 + A1: 2001
EN 60335-1
EN 60335-2-79
EN 61000-3-2: 2006
EN 61000-3-3:2008
EN 62233: 2008
Procédures d'évaluation de la conformité Annexe V
Niveau de puissance acoustique dB(A)
Les soussignés agissant sur ordre et sur procuration de la Direction commerciale.
H. Jenner
CEO
S. Reiser
Head of Approbation
Télécopieur: +49 7195 14-2212
