MODE D'EMPLOI DV 1801 X INOX ARTHUR MARTIN

Table de cuisson DV 1801

Avertissements importants

Conservez cette notice d'utilisation avec votre apparéil. Si l' apparéil devait être vendu ou cédé à une autre personne, assurez-vous que la notice d'utilisation l'accompagne. Le nouvel utilisateur pourrait alors être informé du fonctionnement de celui-ci et des averisations s'y rapportant. Ces avertissements ont été rédigés pour votre sécurité et celle d'autrui.

Utilisation

• Voiture appareil est destiné à un usage domestique. Ne l'utilise pas à des fins commerciales ou industrielles ou pour d'autres buts que celui pour lequel il a été créé.
• Cet apparéil a été concu pour être utilisé par des femmes. Il faut donc faire attention aux enfants qui poursuient s'en approcher en jouant, ils risquent de se brûler.
• Eloignez les jeunes enfants de la table de cuisson pendant son fonctionnement, vous évitezez ainsi qu'ils se brûlent en touchant la surface ou en renversant un réseau de cuisson.
• L'appareil, les plaques et les casseroles restent chauds pendant un long moment après avoir été éteints, par conséquent on risque de se brûler. Surveilliez les enfants pendant toute l'utilisation ou jusqu'à ce que l'appareil ne soit complètement refroidi, en veillant à ce qu'ils ne touchent pas les surfaces ou qu'ils ne restent pas trop préc de l'appareil.
  Assurez-vous que, pendant que vous travailliez pres de l'appareil, aucun fil électrique d'autres apparéils ne touche la table de cuisson chaude.
  Assurez-vous que les manettes se trouvent sur la position "0" quand l'appareil n'est pas en marche.
• La table en vitrocéramique ne doit pas etre utiliser comme plan de travail ou d'appui.
• Si vous utilisez un apparéil électrique à proximité de votre table de cuisson, veillez à ce que le cable d'alimentation ne soit pas en contact avec la surface chaude de la table.
• Ne laissiez rien sur la table de cuisson. Une mise en fonctionnement accidentelle pourrait provoquer un incendie.
• En cas de surchauffe, l'huile et la graisse peuvent s'enflammer. Surveillesdonc attentivement la cuisson lors de fritures avec ces deux produits.
• Tenez éloigné de votre plan de cuisson tout ce qui est susceptible de fondre et d'endommager irrémédiablement le verre: matières plastiques, feuilles d'aluminium, sucre et produits sucrés.

Si cela se produit, intervenez immédiatement pendant que la surface vitrocéramique est encore chaude. Utilisez un racloir spécial en protégeant vos mains.

• Evitez de laisser tomber quoi que ce soit sur la surface vitrocéramique. Un chocol ponctuel, comme par exemple la chute d'une salière peut provoquer une fissure ou une cassure du verre.

• Si vous table de cuisson est endommagée (éclat, félure) et si vous constazez une anomalie de fonctionnement, débranchez immédiatement l'appareil et faites appel au service après-vente de votre vendeur qui est le premier habilité à intervenir. A défaut (déménagement de votre part, fermeture du magasin où vous avez effectué l'achat...) veuillez consulter le Service Conseil Consommateur qui vous communiquera l'adresse d'un service après-vente.

• L'utilisation de produits d'entretien non adaptés provoque des éraflures, attaque la surface ou a pour conséquence une décoloration du décor. C'est pourquoit il est impératif d'utiliser exclusivement un produit d'entretien SPECIAL TABLES VITROCERAMIQUES. N'utilise également enaucun cas des objets tranchants pour retarder les débordements. Utilisez uniquement un grattoir spécial se trouvant dans le commerce ou livre avec l'appareil (selon modèle).
• Notre responsabilité ne saurait être engagée en cas de mauvaise utilisation et de non-respect des règes de sécurité. Veiliez également à respecter scrupuleusement les instructions d'entretien.
• Ne regardez pas fixement les lampes à halogène des zones de cuisson (si vous appeareil en est équipé).
• Ne faites jamais fonctionner votre table de cuisson à vide (sans recipient dessus).
• Lors de l'utilisation de la table de cuisson, il est impératif de respecter les diamètres indiqués pour chaque zone de cuisson. Le non respect de cette préconisation entraînerait la surchauffe de la table de en verre et sa rupture.

Installation

• L'appareil doit être installé par un électricien qualifié.
• N'utilise la table de cuisson qu'après son installation pour éviter tout contact avec les parties électriques.
• Les réparations ne doivent être effectuees que par un service après-vente qualifié. Une réparation non conforme peut être la cause de graves dommages.
• L'appareil n'est complètement déconnecté qu'après que l'alimentation ait est interrompue au compteur de votre habitation.
• Il est dangereux de modifier ou d'essayer de modifier les caractéristiques de cet apparéil. Pour assurer un bon fonctionnement et une bonne sécurité de l' apparéil ne posez pas de casseroles instables ou déformées sur les plaques de cuisson afin d'éviter qu'elles se renversent ou que leur contenu ne déborde.
• Toute modification éventuelle à l'installation électrique domestique nécessaire pour pouvoir installer l'appareil devra être effectuee seulement par le personnel competent.

Sommaire

Protection de l'environnement

Tous les matériaux marqués par le symbole sont recyclables. Déposez-les dans une déchetterie prévue à cet effet (renseignez-vous auprès des services de votre commune) pour qu'ils puisent être recupérés et recyclés.

Le symbole sur le produit ou son emballage indique que ce produit ne peut etre traite comme déchet menager. Il doit etre remis au point de collecte dédié à cet effet (collecte et recyclage du matériel électrique et électronique).En procedant à la mise à la casse réglementaire de l'appareil, nous préservons l'environnement et notre sécurité, s'assurant ainsi que le déchets seronttraités dans des conditions appropriées. Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec les services de votre commune ou le magasin où vous avez effectué l'achat.

En cas d'anomalie de fonctionnement, le vendeur de votre apparéil est le premier habilité à intervenir. A défaut (déménagement de votre part, fermeture du magasin où vous avez effectué l'achat ..., veuillez consulter le Centre Contact Consommateurs qui vous communiquera alors l'adresse d'un Service Àpès Vente.

En cas d'intervention sur l'appareil, exigez du service après vente les pieces de rechange certifiées Constructeur.

A l'attention de l'utilisateur

Avertissements importants 2

Comment lire votre notice d'utilisation? 3

Description de l'appareil 4

Utilisation de votre table de cuisson 4

Conseils d'utilisation 6

Entretien et nettoyage 7

Garantie 8

Plaque signalétique 8

Service après Vente 8

A l'attention de l'insealleur

8

Installation 8

Emplacement 8

Branchement électrique 9

Encastrement 10

Possibilities d'encastrement 11

Veuillez dire attentivement ces remarques avant d'insteller et d'utiliser votre apparéil. Nous déclinons toute responsabilité en cas de dommages ou d'accident provoqués par l' apparéil du fait du non-respect de ces averissements.

Comment dire votre notice d'utilisation?

Les symboles suivants vous guideront tout au long de la lecture de votre notice:

Instructions de sécurité

Descriptions d'opérations

Conseils et recommendations

Informations sur l'environnement

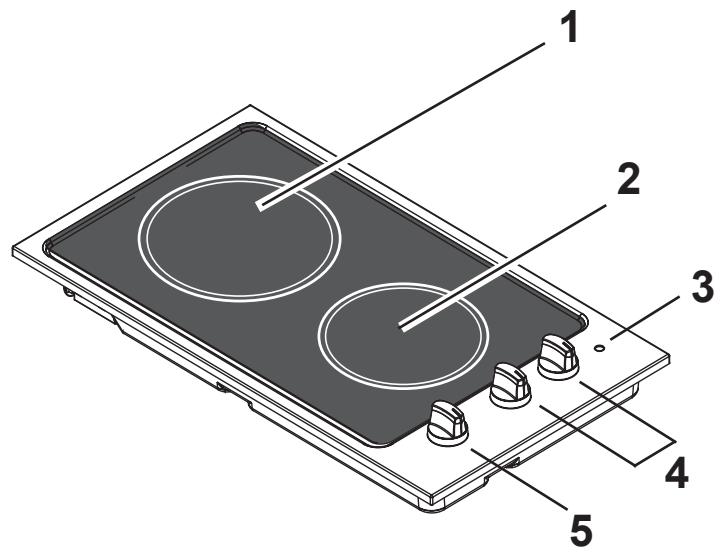

Description de l'appareil

1 Zone de cuisson arrêté (Ø 180 mm 1800 W)
2 Zone de cuisson avant (Ø 145 mm 1200 W)
3 Voyant de fonctionnement
4 Manettes de commande des zones de cuisson
5 Minuteur

Utilisation de votre table de cuisson

Les zones de cuisson

Ces tables de cuisson sont équipées de deux zones de cuisson vitrocéramiques à 7 positions.

Pourmettre enfonnementunezone de cuisson, tournezla manette correspondante sur la position désirée.

Levoyant defonctionnement s'allume pour signaler que le zone de cuisson est en fonctionnement.

Tenezéloignés les jeunes enfants del'appareil jusqu'à l'extinction de cevoyant et même après extinction duvoyant (lazone de cuisson est encore chaud).

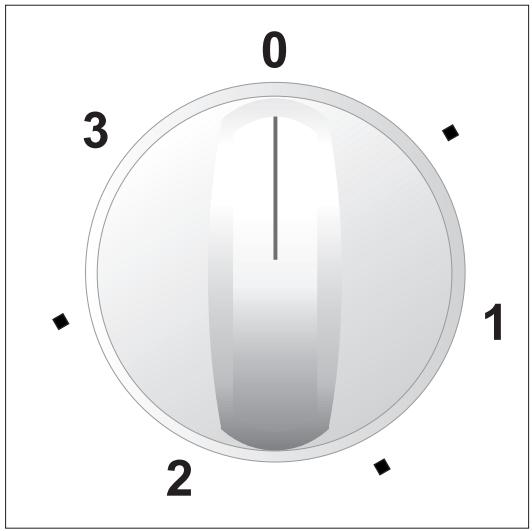

Les commandes

Sur le tableau de commande se trouvent les manettes pour le fonctionnement des zones de cuisson.

Selon les nécessités de cuisson, les zones de cuisson peuvent être régles sur 7 positions différentes que l'on peut obtenir par rotation dans le même sens ou dans le sens inverse aux aiguilles d'une montre.

Pourmettre enfonciennementlazone de cuisson, tournez lamanette correspondante sur la positiondésirée.

Position 0: zone de cuisson à l'arrêt

Position 1: allure de chauffe minimale

Position 3: allure de chauffe maximale

Lorsque you faites des fritures, surveillez attentivement la cuisson car l'huile ou laGRAISSSE pourrait facilement s'enflammer par suite d'une surchauffe.

Fig. 1

En tenant compte de la quantité d'aliments à cuire et du mode de cuisson, le tableau ci-dessous guidera vos premiers essais.

Positions	Cuisson
o	Pour réchauffer les mets ou pour fondre le beurre et le chocolat
1	Pour préparer des sauces, des daubes, des soufflés, des oeufs
o	Soupes de légumes secs, décongélation d'aliments surgelés, cuisson d'eau ou de lait
2	Pommes de terre à la vapeur, légumes frais, soupes, pâtes, bouillon, savarins, poisson
o	Omelettes, crêpes, biftecks
3	Biftecks, tranches de viande, biscuits, saisie de viande

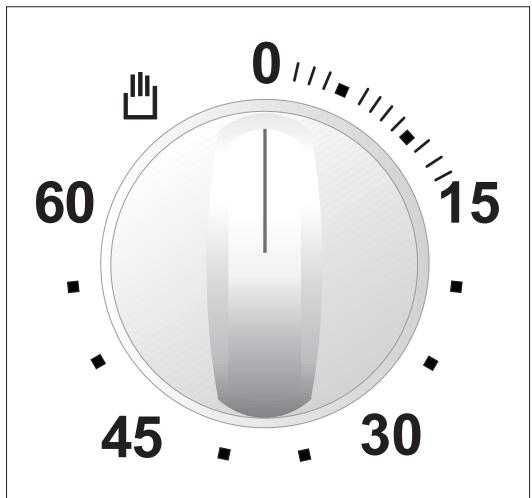

Le minuteur (Fig. 2)

Pour utiliser votre table de cuisson sans le minuteur (position manuelle)

1. Amenez la manette du minuteur sur la position manuelle "L";
2. Reglez ensuite la ou les manettes correspondant aux zones de cuisson sur la position désirée;
3. À la fin de la cuisson, ramenez la ou les manettes sur la position "arrêt" (0).

Pour utiliser votre table de cuisson avec le minuteur

Attention: pour une sécurité totale, les 2 zones de cuisson sont reliées au minuteur.

1. Réglez la ou les manettes correspondant aux zones de cuisson sur la position de cuisson désirée;
2. Tournez le minuteur sur le temps de cuisson choisi.
3. Àpres écoulement de la durée affichée, le minuteur arrête la cuisson: les zones de cuisson ne sont plus alimentées à la fin du temps sélectionné avec le minuteur.
4. Ramenez la ou les manettes sur la position "arret" (0).

Si vous utilisez les deux zones de cuisson en même temps, nous vous conseillons d'afficher sur le minuteur le temps de cuisson le plus court puis, une fois la première cuisson terminée, d'afficher sur le minuteur le temps nécessaire pour terminer la deuxième cuisson.

Fig. 2

Le minuteur peut également être utilisé comme "sablier" lorsque les zones de cuisson ne fonctionnent pas. Pour cela :

1. Vérifiez que les manettes correspondant aux plaques de cuisson sont sur la position " arrêt".
2. Tournez le minuteur sur la durée可以选择.

i Conseils d'utilisation

Les recipients

Le rendement sera maximum si vous utilisez des reçipients adaptations à la cuisson sur table vitrocéramique. Ces reçipients sont disponibles dans le commerce et portent un sigle spécifique. Toutefois, vous pouvez tout à fait continuer à vous servir de votre casserolie habituelle, mais en respectant les indications suivantes:

Fond

Proscrivez les fonds rugieux afin d'eviter de rayer la surface. Le fond doit être lisse, propre et sec avant utilise. Evitez les fonds convexes, très concaves ou déformés. Cependant, un fond très légitrement concave assure une parfaite transmission de l'énergie car, en se dilatant sous l'effet de la chaleur il s'applique parfaitement sur le zone de cuisson. Préférez les fondssons et mats aux fonds réfléchissants.

Matière

Les reçipients avec fond en aluminium ou en cuivre ne sont pas conseillés car ils peuvent provoquer un changement de couleur sur la surface qu'il est difficile ou quelquefois impossible de faire disparaitre.

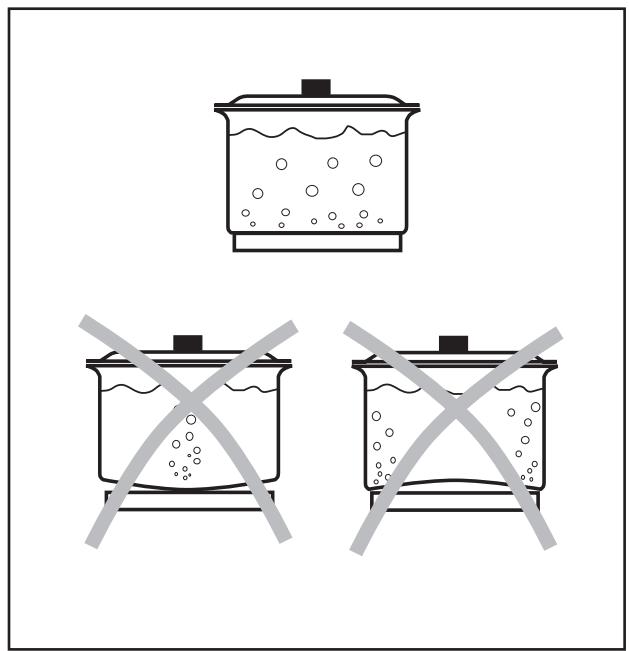

Diametre

Le diamètre du récipient doit correspondre à celui du corps de chauffe. L'épaisseur maximum des fonds est de 2-3 mm pour les récipiens en acier émailé, et de 4-6 mm pour les récipiens en acier inoxydable.

Lors de l'utilisation de la table de cuisson, il est impératif de respecter les diamètres indiqués pour chaque zone de cuisson. Le non respect de cette préconisation entrainerait la surchauffe de la table de en verre et sa rupture.

	Diamètre casserole
Zone de cuisson arrêté	180 mm
Zone de cuisson avant	145 mm

Ne cuisez jamais directement les alimentes sur les zones de cuisson (oeufs aux plats, grillades) et n'utilisez pas votre table vitrocéramique comme plan de travail. De même, ne faites jamais chauffer un réseau à vide sur les zones de cuisson.

Fig. 3

Sécurité

Tenezéloignés les jeunes enfants de l'appareil jusqu'à l'extinction duvoyant de fonctionnement et même après extinction duvoyant (lazone de cuisson est encore chaude).

Veillez à ne poser sur la table de cuisson aucun objet ou aliment susceptible de fondre (ustensiles avec manche en plastique, feuille d'aluminium, aliment contenant du sucre, etc.); en cas d'incident nettoyez immédiatement.

A la suite d'un chic, si votre table est endommagée (éclat, félure, ...) débranchez votre apparéil et appelez le Service Àpre-S-Vente.

Ne faites jamais fonctionner votre table de cuisson à vide (sans récipient dessus).

Entretien et nettoyage

Avant de procéder au nettoyage : débranchez électriquement l'appareil, assurez-vous que toutes les manettes sont sur la position arrêt ● et attendez que l'appareil soit refroidi.

A la première mise en service et avant chaque utilisation, nettoyez le plan de cuisson pour éviter la carbonisation des poussières.

Ne recuisez jamais les salissures, qu'elle que soit leur nature.

Nous vous recommendons d'utiliser exclusivement pour le nettoyage:

• Du papier absorbant ou un chiffon humide.
• Un racloir spécial tables vitrocéramiques (livré avec l'appareil selon modèle)
• Un produit spécifique à l'entretien de surfaces vitrocéramiques. Ce produit, disponible en droguerie ou en grande surface servira également pour le nettoyage du cadre métallique de votre plan de cuisson.

La fréquence de remplacement de la lame du racloir est fonction de l'intensité de son utilisation. Vérifiiesz régulièrement que la lame n'est pas ébréchée ou cassée pour éviter tout risque d'endommagement de la surface vitrocérément.

Lechoix parmi les moyens enumerated ci-dessus dépend du degré de salissure et de l'origine des taches:

• Les salissures légères et non incrustées s'enlèvent à l'aide d'un chiffon ou d'un papier absorbant humide (sans adjonction de produit).
• Les salissures importantes et résistantes sont éliminées aisément avec le racloir tant que la surface est encore chaude.
• Les cernes de calcaire, les taches de graisse et les traces métalliques (aluminium) peuvent être éliminées avec un produit spécifique.

Attention

• N'utilisez enaucun cas d'objets tranchants (couteaux, grattoirs, tournevis etc.) ou de détergents abrasifs ou corrosifs tels que bombes aerosols pour four, détacheurs, dérouilleurs, poudres à recycler et les éponges à face abrasive.
• Nous proscrivons également l'emploi de détergents doux (produit pour la vaissele par exemple) qui, s'il ne sont pas éliminés complètement au rincege, peuvent avoir un effet corrosif lors d'uneuture cuisson et provoquer une décoloration de la surface.
• Tenez éloigné de votre plan de cuisson tout ce qui est susceptible de fondre, tels que les objets en matière plastique, les feuilles d'aluminium, le sucre et les produits à forté teneur en sucre.
• Si un de ces produits a fondu, il est impératif de l'enlever immédiatement (pendant que la surface est encore chaude) avec le racloir, ceci afin d'éviter des dégradations irréversibles de la surface vitrocéramique. Complétez eventuellement le nettoyage avec le produit spécifique.
• Régulierement et correctement entretenue, votre table de cuisson conservera très longtemps son aspect d'origine.

Attention! Dès qu'une férule dans la surface devient visible, déconnetez immédiatement l'appareil de l'alimentation et faites appel au service après-vente.

Notre responsabilité ne saurait être engagée en cas de dommages dus à un mauvais entretien de votre table vitrocéramique.

Garantie

Conformément à la Législation en vigueur, votre Vendeur est tenu, lors de l'acte d'achat de votre apparéil, de vous communiquer par écrit les conditions de garantie et sa mise en œuvre appliquées sur celui-ci.

Sous son entière initiative et responsabilité,Vote Vendeur répondra à toutes vos questions concernant l'achat de votre(APpeareil et les garanties qui y sont attachées.

N'hésitez pas à le contacter.

Plaquesignalétique

En appelant un Service ÀpRES Vente, indiquez-lui le modele, le numero de produit et le numero de série de l'appareil. Ces indications figurent sur la plaque signalétique située sur votre apparéil.

Service après Vente

En cas d'anomalie de fonctionnement, le vendeur de votre apparéil est le premier habilité à intervenir. A défaut (déménagement de votre part, fermeture du magasin où vous avez effectué l'achat...,), veuillez consulter le Centre Contact Consommateurs qui vous communiquera alors l'adresse d'un Service Àpès Vente.

En cas d'intervention sur votre apparéil, exigez du Service ÀpRES VENTE les Pièces de Rechange certifiées Constructeur.

Caracteristiques techniques

Puisance des zones de cuisson

Zone de cuisson arrière	Ø 180	1800 W
Zone de cuisson avant	Ø 145	1200 W
Puisance totale		3000 W
Alimentation:		230 V – 50 Hz

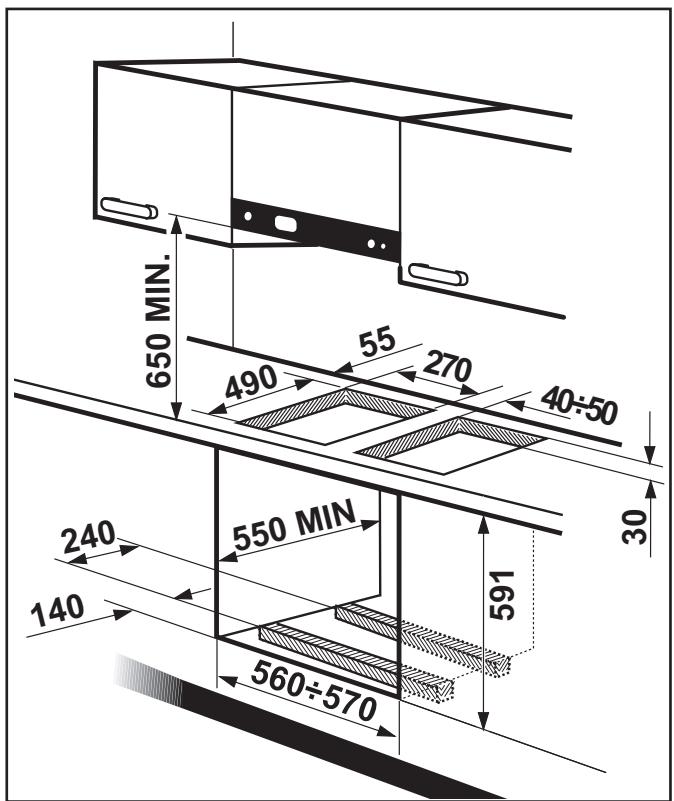

Dimensions de l'ouverture pour l'encastrement dans le plan de travail (voir chapitre "Encastrement")

Largeur:	270 mm
Profondeur:	490 mm

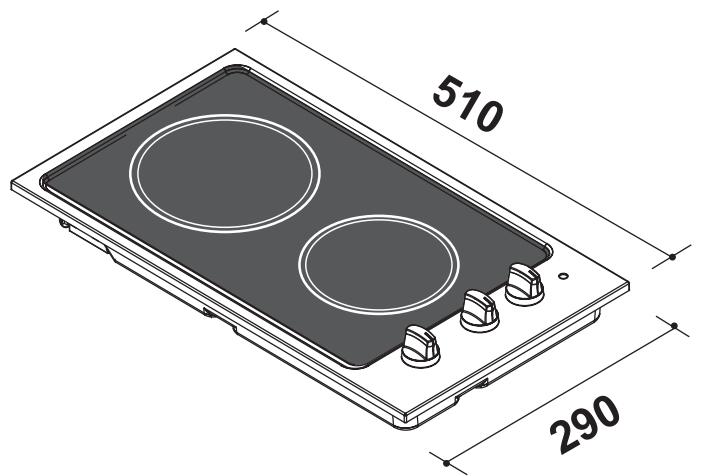

Dimensions de l'appareil

Largeur:	290 mm
Profondeur:	510 mm

CE	Cet appareil est conforme aux Directives Communitaires CEE suivantes: -73/23 -90/683 (Basse Tension); -89/336 (Compatibilité Electromagnétique); -93/68 (Directives Générales); et modifications successives.

Instructions pour l'installateur

Débranchez l'appareil avant toute intervention.

Important

• L'installation et le branchement de l'appareil doivent être effectuels par un personnel qualifié conformément aux textes réglementaires et règes de l'art en vigueur, notamment:
• Norme NF C 15 100 - Installations électriques à basse tension - Règles.

Emplacement

Les meubles juxtaposés aux côts de la table de cuisson ne doivent pas dépasser la hauteur de celle-ci. Les bords latéraux de la découverte pratiquée doivent se trouver à au moins 100 mm. des murs ou des meubles latéraux.

Les meubles suspendus ou les hottes doivent etre installés à une hauteur minimale de 650~mm au dessus de la table de cuisson.

N'installez pas l'appareil pres de matérielux inflammables (par ex.: rideaux, torchons, etc.).

L'encastrement de la table de cuisson au dessus d'un lave-vaiselle, d'un réfrigérateur, d'un congélateur, d'un four, ou d'un lave linge est déconseilé lorsque le constructeur de ces apparciels electroménagers ne l'a pas formellement prévu.

Branchementélectrique

Reliez l'appareil à la terre, conformément aux prescriptions de la norme NF.C 15100 et aux règlements en vigueur.

Avant d'effectuer le branchement s'assurer que:

• le disjoncteur et l'installation électrique peuvent supporter la charge de l'appareil (voir la plaque signalétique);
• l'installation d'alimentation soit équipée d'une prise de terre efficace selon les normes en viqueur;
• la prise ou l'interrupteur principal soient facilement accessibles.

L'appareil est livre avec cable d'alimentation.

Appliquez au cable une fiche normalisée, pour la charge indiquée sur la plaque signalétique. Branchez la fiche à une prise ajustate.

Si I'on désire un branchement direct au réseau (branchement fixe) il faut intercaler entre l'appareil et le réseau un dispositif possédant des contacts à coupure omnipolaire ayant une distance d'ouverture des contacts d'au moins 3 mm.

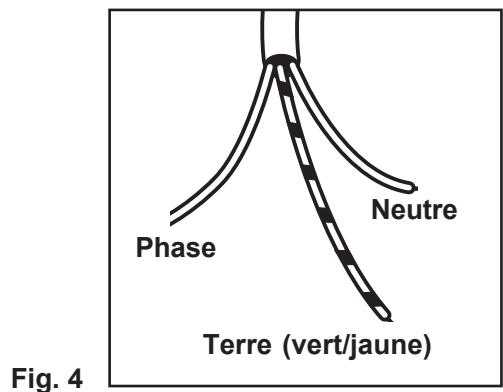

Le cable de terre jaune-vert ne doit pas etre interrompu par l'interrupteur et doit etre relié à la borne du conducteur de protection.

Le cable de phase de couleur marron (provenant de la borne “L” de la planchette à bornes) doit toujours être relié à la phase du réseau d'alimentation.

Le cable d'alimentation doit être placé de telle manière qu'il ne touche aucune partie chaude.

Après le branchement essayez les éléments chauffants en les faisant fonctionner pendant 3 minutes environ.

Le cable d'alimentation sera positionné de façon à ce qu'enaucun point sa température n'excède 50^ à la température ambiente.

Remplacement du cable d'alimentation

Le cable d'alimentation ne doit être remplaced que par un professionnel qualifié; utilisez un cable de type H05 RR-F, H05V 2V2-F, H05 BB-F d'une section adaptée à la charge.

En outre, il faut que le cable de terre jaune-vert soit plus long d'environ 2 cm que les cables de phase et neutre (Fig. 4).

Notre responsabilité ne saurait être engagée en cas d'accidents ou d'incidents provoqués par une mise à la terre inexistante ou défectueuse.

L'appareil ne doit pas etre raccordé à l'aide d'un prolongateur, d'une prise multiple ou d'un raccordement multiple (risque d'incendie).

Vérifiez que la prise de terre est conforme aux règlements en vigueur.

Important :

Quel que soit le mode de raccordement, l'appareil doit être relié à la terre conformément aux règlements en vigueur.

Encastrement

Les dimensions sont indiquées en millimétres.

Ces tables de cuisson sont prévues pour être encastrées dans des meubles de cuisine ayant une profondeur de 550 à 600 mm.

Les tables de cuisson peuvent être encastrées dans un meuble ayant une ouverture aux dimensions indiquées dans la Fig. 5.

Le bord de la découverte pratiquée doit se couver à au moins 55 mm du mur du fond.

Les bords latéraux doivent se trouver à au moins 100 mm des murs ou des meubles latéraux.

Les meubles suspendus ou les hottes doivent être installés à une hauteur minimale de 650mm au-dessus de la table de cuisson.

La surface du plan de travail doit être plane et sans asperité afin d'éviter toute contrainte physique sur l'appareil pouvant déteriorer celui-ci.

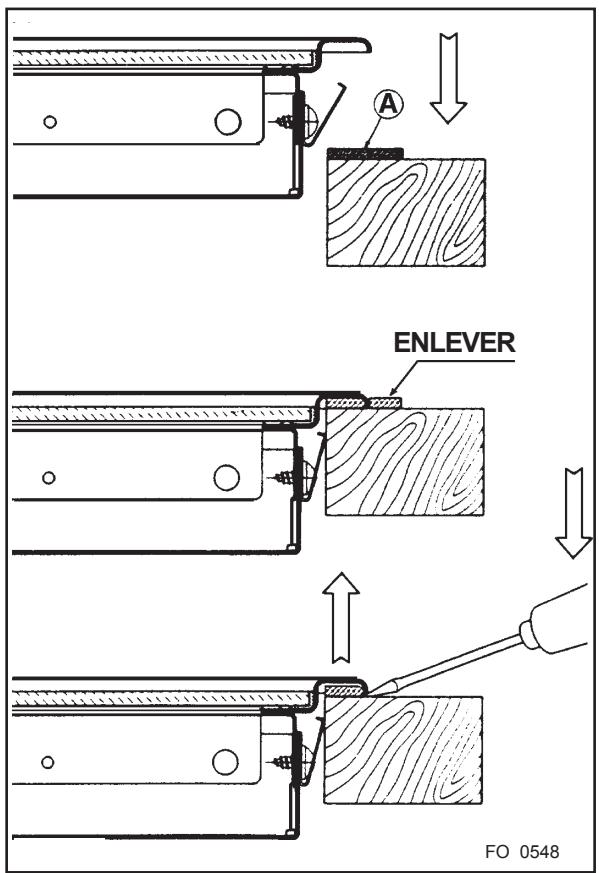

La fixation de la table au meuble doit être effectuee de la façon suivante:

1. placer sur le bord de l'ouverture prévue pour l'encastrement le joint spécial (Fig. 6 - A) fourni comme équipement, en s'assurant que les bouts joignent bien sans se superposer;
2. insérer la table dans le défoncement du meuble et pousser en bas jusqu'à ce que la table touche le fond, parvenant automatiquement à la position correcte; enlever le joint situé au-dessus;
3. pour enlever la table du meuble introduizez la lame d'un tournevis sous le bord et poussez la table en haut.
   Si l'on peut obtenir plusieurs fonctions simultanément (table avec 2 flammes + table avec 2 fournaux, etc.), la Fig. 6 indique la distance minimum à garder entre les différentes ouvertures sur la superficie.

Si l'on souhaite combiner plusieurs tables de cuisson de 30 cm en une seule découverte rectangulaire, un kit de montage avec uneoutsraideisseuse et un joint d'etanchete additionnel est disponible en option auprès le service après ventedev notre magasin vendeur. Les instructions pour le montage se trouvent dans la boite du kit.

Fig. 5

Fig. 6

Possibilities d'encastrement

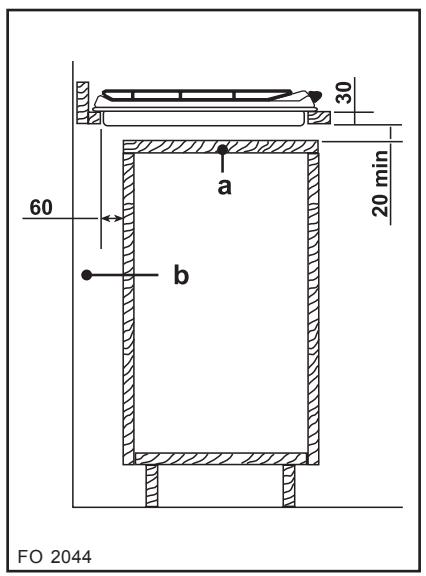

Dans un meuble de cuisine avec porte

Le meuble destiné à receivevoir la table de cuisson devra être fabriqué de façon à ce que le contact avec les parties métalliques chaudes soit évité.

La distance minimum entre le fond de la table de cuisson et le plancher de l'encastrement doit etre de 20 mm.

Reportez you à la Fig. 7.

La tablette sous la table de cuisson doit être aisément démontable pour avoir facilement accès à l'appareil en cas de réparation.

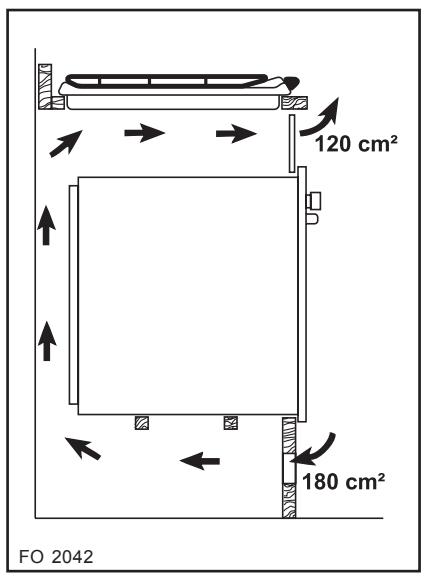

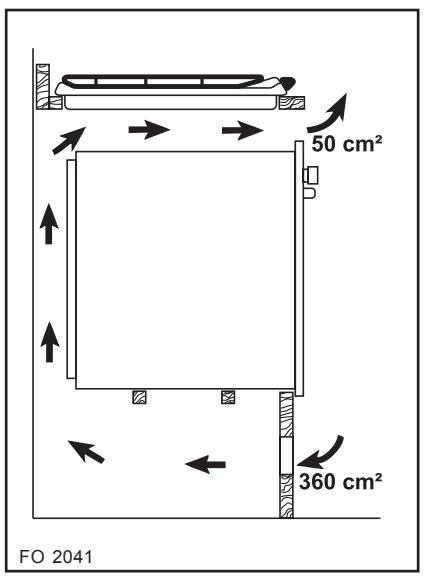

Au-dessus d'un four

Pour les côtes d'encastrement reportez vous au Fig. 5. Prévoir deux supports pour l'aération. Les figures 8 et 9 illustrent deux solutions possibles.

Les raccordements électriques du four et de la table doivent rester accessibles et être effectués séparément.

Fig. 7

Fig. 8

Fig. 9

a) Tablette amovable
b) Espace évientuel pour les raccordements
