TG 4054 G GRAPHITE - Table de cuisson ARTHUR MARTIN - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Table de cuisson au gaz encastrable
Marque	ARTHUR MARTIN
Modèle	TG 4054 G GRAPHITE
Dimensions de l'appareil (L x P)	580 x 510 mm
Dimensions d'encastrement (L x P)	550 x 470 mm
Alimentation électrique	230 V ~ 50 Hz
Catégorie de gaz	II 2E+3+
Gaz réglé en usine	Gaz naturel G20/G25 - 20/25 mbar
Pression d'alimentation Butane/Propane	28-30 / 37 mbar
Brûleur rapide	3,1 kW (G20) / 2,9 kW (G30/G31)
Brûleur semi-rapide	1,9 kW
Brûleur auxiliaire	1,0 kW
Matériau du plan de travail	Verre trempé
Sécurité	Thermocouple sur chaque brûleur, robinets à verrouillage de sécurité
Allumage	Allumage automatique intégré (possibilité manuelle sans électricité)
Nombre de brûleurs	3 (rapide, semi-rapide, auxiliaire)
Entretien et nettoyage	Brûleurs et grilles amovibles, plan en verre nettoyable avec éponge et détergent doux
Garantie	1 an pièces (garantie contractuelle), garantie légale vices cachés
Accessoires fournis	Joint d'étanchéité, injecteurs de rechange

FOIRE AUX QUESTIONS - TG 4054 G GRAPHITE ARTHUR MARTIN

Comment allumer un brûleur ?

Appuyez sur la manette correspondante et tournez-la jusqu'au repère de débit maximum (☆). Maintenez enfoncée environ 5 secondes après l'apparition de la flamme pour activer la sécurité thermocouple. En cas de coupure d'électricité, approchez une flamme du brûleur.

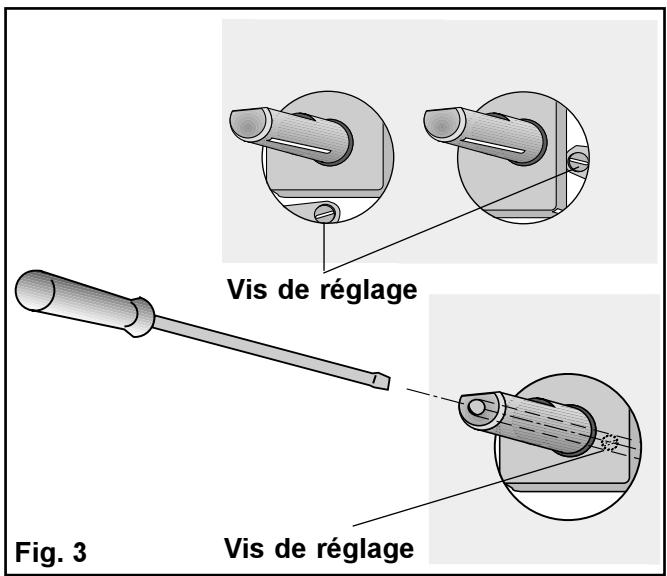

Comment passer du gaz naturel au butane/propane ?

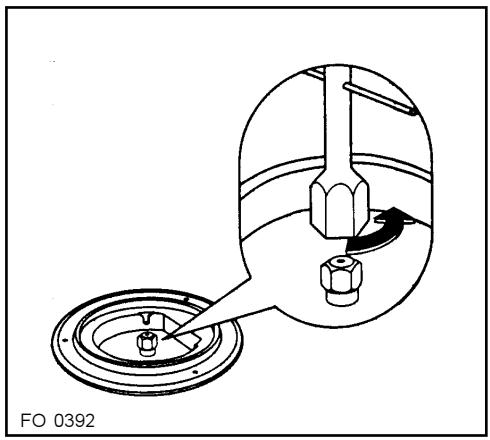

Il faut remplacer les injecteurs par ceux fournis avec l'appareil et régler le ralenti. Pour le butane/propane, vissez à fond la vis de réglage du ralenti. Reportez-vous au tableau des injecteurs et à la section 'Adaptation des brûleurs au gaz utilisé' de la notice.

Comment nettoyer la table de cuisson ?

Débranchez l'appareil, attendez le refroidissement. Nettoyez les brûleurs et grilles avec de l'eau chaude et un détergent doux. Pour le plan en verre, utilisez une éponge imbibée d'eau tiède et éventuellement un produit spécifique. N'utilisez pas d'objets tranchants ni d'abrasifs.

Quelle est la garantie de cet appareil ?

La garantie contractuelle est d'un an pour les pièces à compter de la mise en service. La garantie légale pour vices cachés s'applique également. Pour plus de détails, consultez la notice.

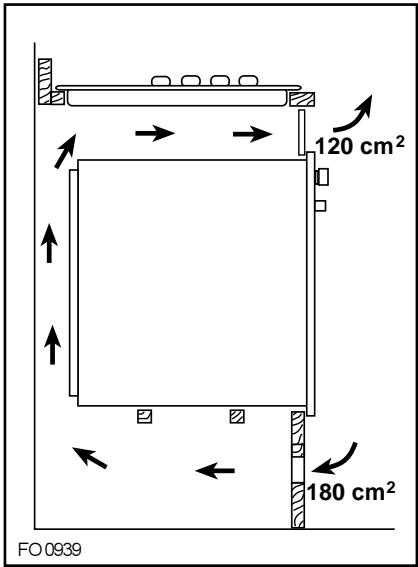

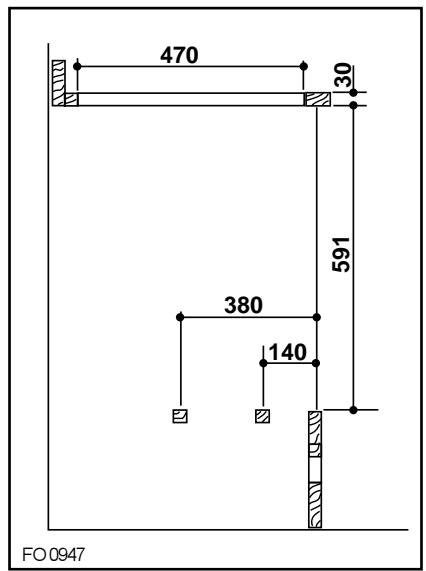

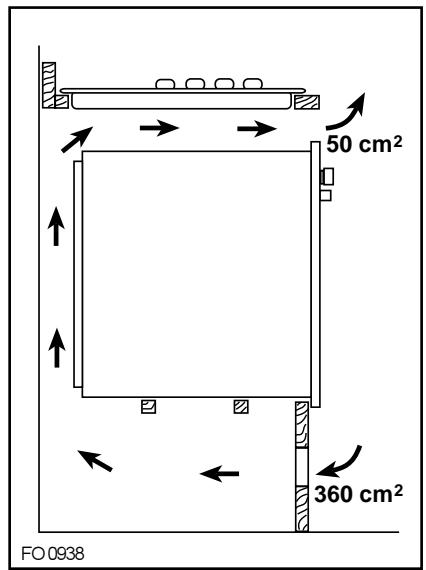

Puis-je encastrer la table au-dessus d'un four ?

Oui, c'est possible à condition de respecter les dimensions et les distances de sécurité (650 mm minimum entre la table et les meubles suspendus). Les raccordements électriques du four et de la table doivent être séparés. Consultez le chapitre 'Encastrement'.

Que faire si la flamme d'un brûleur s'éteint accidentellement ?

Ramenez immédiatement la manette sur la position arrêt (●) et attendez au moins une minute avant de rallumer le brûleur.

Quel type de tuyau de gaz utiliser ?

Pour le gaz naturel, utilisez un tuyau flexible conforme aux normes NFD 36-100 (durée de vie 5 ans) ou NFD 36-103 (10 ans). Pour le butane/propane, les normes sont XPD 36-110 (butane) ou NFD 36-125 (propane). Le tuyau doit être visible sur toute sa longueur.

L'appareil est-il compatible avec une installation 400 V ?

Non, cet appareil est conçu pour fonctionner en 230 V monophasé. Un branchement en 400 V polyphasé sans neutre peut détruire les foyers.

Comment remplacer le câble d'alimentation ?

Le câble doit être remplacé par un professionnel qualifié. Utilisez un câble de type H05 RR-F, H05V2V2-F ou H05 BB-F de section adaptée, avec le fil de terre plus long de 2 cm.

Où trouver le numéro de série et le modèle ?

Ils figurent sur la plaque signalétique située sur l'appareil. Notez-les avant d'appeler le service après-vente.

MODE D'EMPLOI TG 4054 G GRAPHITE ARTHUR MARTIN

Avertissements importants

Cet appareil doit être installé par une personne qualifiée et selon les normes en vigueur.

Conservez cette notice d'utilisation avec votre appareil. Si l'appareil devait être vendu ou cédé à une autre personne, assurez-vous que la notice d'utilisation l'accompagne. Le nouvel utilisateur pourrait alors être informé du fonctionnement de celui-ci et des avertissements s'y rapportant. Ces avertissements ont été rédigés pour votre sécurité et celle d'autrui.

Utilisation

• Cet appareil a été conçu pour être utilisé par des adultes. Veillez à ce que les enfants n'y touchent pas et ne l'utilisent pas comme un jouet.
• À la réception de l'appareil, déballez-le ou faites-le déballer immédiatement. Vérifiez son aspect général. Faites les éventuelles réserves par écrit sur le bon de livraison ou sur le bon d'enlèvement dont vous garderez un exemplaire.
• Notre appareil est destiné à un usage domestique normal. Ne l'utilisez pas à des fins commerciales ou industrielles ou pour d'autres buts que celui pour lequel il a été conçu.
• Ne modifiez pas ou n'essayez pas de modifier les caractéristiques de cet appareil. Cela représenterait un danger pour vous.
• Avant d'utiliser votre appareil, assurez-vous qu'il a été correctement raccordé pour le type de gaz distribué.
• Tenez les enfants à distance pendant le fonctionnement : la table de cuisson et les récipients s'échauffent et peuvent rester chauds longtemps après l'arrêt de l'appareil.
• Baissez ou éteignez toujours la flamme d'un brûleur avant de retirer un récipient.
• N'utilisez jamais votre table à vide (sans récipient dessus). Assurez-vous que les manettes sont toujours en position arrêt (●) lorsque l'appareil n'est pas utilisé.
• N'utilisez pas de récipients instables ou déformés : ils peuvent se renverser et provoquer un accident.
• Les réparations ne doivent être effectuées que par un service après-vente qualifié. Une réparation non conforme peut être la cause de graves dommages.
• Ne conservez pas à proximité de l'appareil des produits inflammables sensibles aux températures (exemples : produits de nettoyage, bombes aérosols,...). Assurez-vous que les enfants ne manipulent pas les commandes.
• Ne laissez rien sur la table de cuisson. Une mise en fonctionnement accidentelle pourrait provoquer un incendie.
• Si vous utilisez un appareil électrique à proximité de votre table de cuisson, veillez à ce que le câble d'alimentation de cet appareil électrique ne soit pas en contact avec la surface chaude de la table.
• Surveillez attentivement la cuisson lors de friture dans l'huile ou la graisse.
• Évitez tout courant d'air. Si un brûleur ne présente pas une flamme régulière, nettoyez-le soigneusement. Si l'inconvénient subsiste, faites appel au service après-vente.
• Si la table est équipée d'un couvercle, nettoyez-le soigneusement et ne le fermez qu'après que les brûleurs ont refroidi.
• Nettoyez l'appareil après chaque utilisation : vous prolongerez ainsi sa durée de vie et vous éviterez un mauvais fonctionnement des brûleurs et des bougies d'allumage.
• Avant tout nettoyage ou intervention technique, assurez-vous que l'appareil est débranché électriquement et complètement refroidi.
• L'utilisation d'un appareil de cuisson au gaz conduit à la production de chaleur et d'humidité dans la pièce où il est installé. Veillez à assurer une bonne aération de la cuisine : maintenez ouverts les orifices d'aération naturelle ou installez un dispositif d'aération mécanique.
• Une utilisation intensive et prolongée de l'appareil peut nécessiter une aération supplémentaire en ouvrant la fenêtre, ou une aération plus efficace, par exemple en augmentant la puissance de la ventilation mécanique si elle existe. Veillez à ne rien laisser sur la table pendant l'utilisation des brûleurs (torchons, feuilles d'aluminium, etc.).
• Changez le tuyau d'arrivée du gaz un peu avant l'expiration de la date de vieillissement indiquée sur celui-ci.
• N'utilisez jamais de bouteille de propane dans votre cuisine ou autre local fermé.
• La table de cuisson ne doit pas être utilisée pour entreposer quoi que ce soit.
• Des feuilles d'aluminium et des récipients en matière plastique ne doivent pas être placés sur des surfaces chaudes.
• N'utilisez que les accessoires livrés avec votre appareil (un diffuseur de chaleur, par exemple, endommagerait la table de cuisson).

Installation

• Les opérations d'installation et de branchement doivent être effectuées par un personnel qualifié et suivant les normes en vigueur.
• Si l'installation électrique de votre habitation nécessite une modification pour le branchement de votre appareil, faites appel à un électricien qualifié. Assurez-vous que l'appareil est installé dans une pièce correctement aérée : une mauvaise ventilation peut entraîner un manque d'oxygène. Consultez un installateur qualifié ou adressez-vous à la compagnie de distribution du gaz de votre région.
• Cette table est conçue pour fonctionner en 230 V monophasé. Un éventuel branchement polyphasé sans neutre (400 V) peut provoquer la destruction des foyers.

Protection de l'environnement

Tous les matériaux marqués par le symbole sont recyclables. Déposez-les dans une déchetterie prévue à cet effet (renseignez-vous auprès des services de votre commune) pour qu'ils puissent être récupérés et recyclés. En cas d'anomalie de fonctionnement, le vendeur de votre appareil est le premier habilité à intervenir. À défaut (déménagement de votre part, fermeture du magasin où vous avez effectué l'achat...), veuillez consulter l'Assistance Consommateurs qui vous communiquera alors l'adresse d'un Service Après-Vente.

En cas d'intervention sur l'appareil, exigez du service après-vente les pièces de rechange certifiées Constructeur.

Sommaire

À l'attention de l'utilisateur

Avertissements importants 2

Description de l'appareil 4

Utilisation de votre table de cuisson 5

Conseils d'utilisation 6

Entretien et nettoyage 7

Conditions de garantie 8

Garantie Européenne 8

Service après Vente 8

Plaque signalétique 8

À l'attention de l'installateur

9

Adaptation des brûleurs au gaz utilisé 12

Encastrement 13

Possibilités d'encastrement 14

Comment lire votre notice d'utilisation ?

Les symboles suivants vous guideront tout au long de la lecture de votre notice :

Instructions de sécurité

Descriptions d'opérations

Conseils et recommandations

Informations sur l'environnement

Veuillez lire attentivement ces remarques avant d'installer et d'utiliser votre appareil. Nous déclinons toute responsabilité en cas de dommages ou d'accident provoqués par l'appareil du fait du non-respect de ces avertissements.

1 Plan de travail en verre 2 Brûleur rapide 3 Brûleur semi-rapide 4 Brûleur auxiliaire 5 Manettes de commande des brûleurs 6 Cadre

Utilisation de votre table de cuisson

Les commandes

Les manettes qui commandent les brûleurs sont dotées de 3 positions principales d'utilisation :

= Position arrêt

= Débit maximum et allumage automatique

= Débit minimum

L'allumage des brûleurs

Chaque brûleur est contrôlé par un robinet à verrouillage de sécurité, il est impossible de tourner la manette sans la pousser.

Pour allumer un brûleur

1. Appuyez sur la commande du brûleur souhaité, et tournez-la jusqu'au repère de début maximum (☆). En cas de coupure d'électricité, vous pouvez utiliser votre table de cuisson sans avoir recours au système automatique. Pour cela, présentez une flamme au brûleur.
2. Maintenez la commande enfoncée, pendant 5 secondes environ après l'apparition de la flamme pour activer la sécurité thermocouple.
3. Placez le récipient sur le brûleur.
4. Réglez le débit selon les nécessités de votre préparation, en vous assurant que la flamme ne déborde pas du fond.

Pour éteindre le brûleur

Tournez la commande dans le sens des aiguilles d'une montre jusqu'à la butée, sur la position arrêt (●).

Lorsque vous faites des fritures, surveillez attentivement la cuisson car l'huile ou la graisse pourrait facilement s'enflammer par suite d'une surchauffe.

Ces modèles sont équipés de robinets progressifs, qui permettent un meilleur réglage de la flamme.

Conseils d'utilisation

Les brûleurs

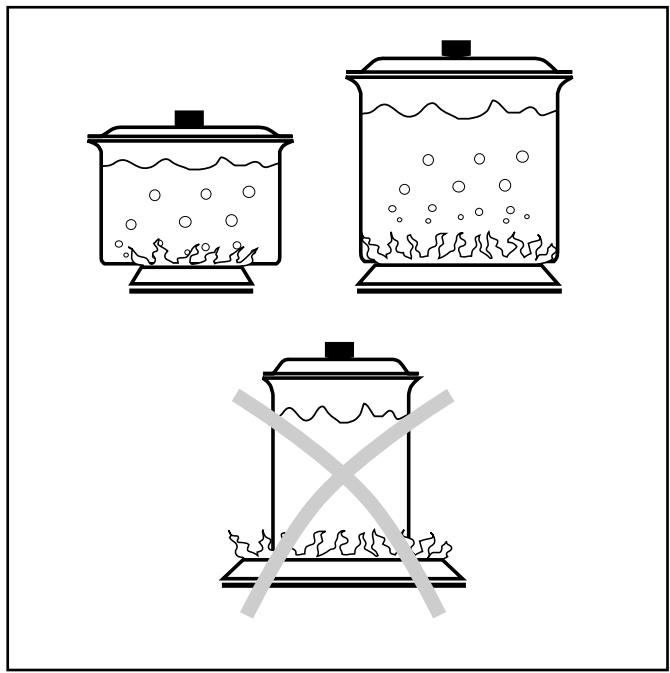

Afin d'obtenir un rendement maximum de chaque brûleur, utilisez des récipients adaptés au diamètre des brûleurs.

Brûleur rapide : diamètre 24 - 26 cm

Brûleur semi-rapide : diamètre 18-20-22 cm

Brûleur auxiliaire : diamètre 10-14-16 cm

• Ne placez un récipient sur un brûleur qu'après avoir allumé celui-ci.
• N'utilisez que des récipients creux. Assurez-vous que la flamme ne déborde pas du fond du récipient.
• Si vous devez utiliser des récipients dont le diamètre est important, nous vous recommandons d'effectuer vos cuissons sur le brûleur rapide, afin d'éviter la détérioration des manettes de commande.
• Surveillez attentivement la cuisson lorsque vous faites des fritures : l'huile ou la graisse peuvent facilement s'enflammer par suite d'une surchauffe.
• Si la flamme d'un brûleur s'éteint accidentellement, ramenez la manette correspondante sur la position arrêt et attendez une minute avant de rallumer le brûleur.
• L'utilisation continue et intensive de votre table de cuisson demande une aération supplémentaire : ouvrez une fenêtre ou augmentez la puissance d'aspiration mécanique (si existante).

Entretien et nettoyage

Avant de procéder au nettoyage : débranchez électriquement l'appareil, assurez-vous que toutes les manettes sont sur la position arrêt ● et attendez que l'appareil soit refroidi.

Les brûleurs

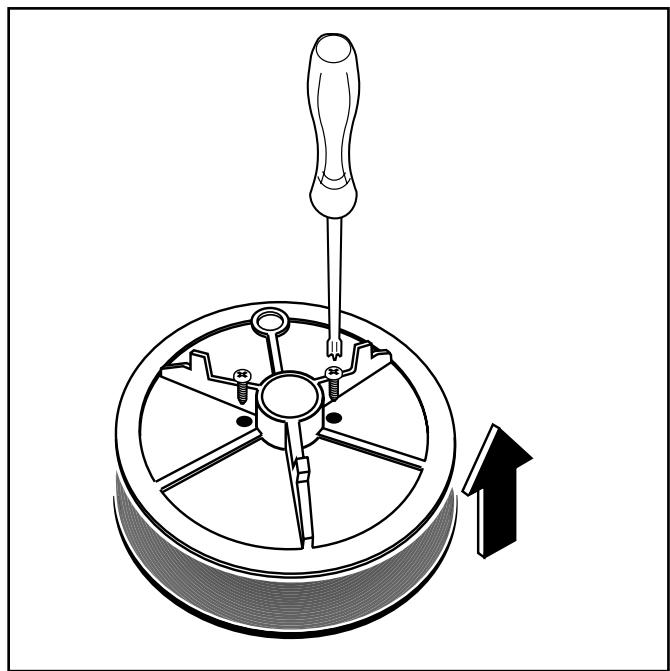

• Les chapeaux et les couronnes des brûleurs sont fixés à l'aide de deux vis. Pour les démonter, enlevez-les, retournez-les et dévissez les deux vis comme indiqué sur la figure.
• Lavez les chapeaux de brûleurs avec de l'eau chaude et un détergent doux, en prenant soin d'enlever toute incrustation. Si nécessaire, vous pouvez utiliser une petite brosse en acier.
• Gardez les couronnes des brûleurs en parfait état de propreté : leur encrassement peut causer des difficultés d'allumage.
• Si vous avez démonté les brûleurs pour les nettoyer, veillez à remettre correctement en place les couronnes et chapeaux de brûleurs parfaitement secs.

Les grilles

• Lavez-les à l'eau chaude additionnée d'un détergent doux. Utilisez si besoin un produit légèrement abrasif.

Les manettes

Utilisez une éponge très légèrement imbibée d'eau savonneuse. Rincez et séchez soigneusement.

Pour un meilleur nettoyage du plan de cuisson, les manettes sont amovibles.

Assurez-vous que la manette soit sur la position "Arrêt". Retirez la manette. - Après le nettoyage, remettez en place la manette dans sa position initiale.

Lors du nettoyage, en aucun cas du liquide ou du produit d'entretien ne doit pénétrer à l'intérieur du caisson où se situent les éléments électriques.

Le dessus de la table de cuisson

• Passez une éponge légèrement imbibée d'eau tiède (et, si nécessaire, de détergent doux) après chaque utilisation.
• Évitez tout écoulement dans les orifices de la table. Utilisez, si nécessaire, un racloir spécial et des produits spécifiques vendus dans le commerce.
• N'utilisez pas d'objet tranchant (couteau, grattoir, tournevis, etc.) ou d'éponge à face abrasive.

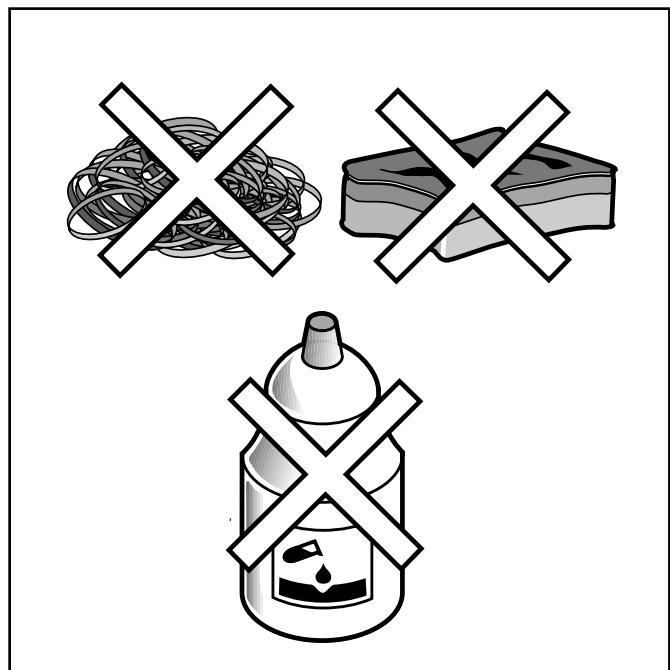

• N'utilisez pas de détergents abrasifs ou corrosifs tels que : bombes aérosols pour four, produits détachants, produits anti-rouille, poudres à récurer.

Attention ! Dès qu'une fissure dans la surface devient visible, déconnectez immédiatement l'appareil de l'alimentation et faites appel au service après-vente.

Conditions de garantie

Garantie contractuelle

Pendant 1 an à compter de la mise en service, le constructeur remplacera les pièces défectueuses, sauf dans les cas prévus au chapitre « Réserves ».

Conditions d'application :

Pour l'application de cette garantie, vous devez accéder au distributeur qui vous a vendu l'appareil et lui présenter le Certificat de Garantie. En complément, le Distributeur Vendeur pourrait ou non prendre à sa charge les frais de main d'œuvre, ainsi que les frais de déplacement et de transport, selon les conditions de vente qu'il pratique.

Réserves :

Nous attirons votre attention sur le fait que cette garantie ne pourra être appliquée :

• si les détériorations proviennent d'une cause étrangère à l'appareil (chocs, variations anormales de la tension électrique, etc.) ou du non-respect des conditions d'installation ou d'utilisation indiquées dans cette Notice d'Utilisation, fausse manœuvre, négligence, installation

défectueuse ou non conforme aux règles et prescriptions imposées par les organismes de distribution de l'Électricité, de l'Eau, du Gaz, etc.

• si l'utilisateur a apporté une modification sur le matériel ou enlevé les marques ou numéros de série.
• si une réparation a été effectuée par une personne non agréée par le constructeur ou le vendeur.
• si l'appareil a été utilisé à des fins commerciales ou industrielles ou pour d'autres buts que des buts ménagers pour lesquels il a été conçu.
• si l'appareil a été acheté ou réparé hors du territoire français.

Garantie légale

Les dispositions de la garantie contractuelle ne sont pas exclusives du bénéfice, au profit de l'acheteur, de la garantie légale pour défauts et vices cachés, ladite garantie s'appliquant en tout état de cause dans les conditions des articles 1641 et suivants du Code Civil.

Garantie Européenne (Arthur Martin/Electrolux)

Si vous deviez déménager vers un autre pays d'Europe, la garantie accompagne votre appareil jusqu'à votre nouvelle résidence, aux conditions suivantes :

La date de départ de la garantie est la date d'achat du produit. La durée de la garantie ainsi que son étendue (pièces et/ou main d'œuvre) sont celles en vigueur dans le nouveau pays où l'appareil est utilisé. Le bénéficiaire de la garantie est le propriétaire de l'appareil. La garantie ne peut être cédée ou transférée à une autre personne. - Votre nouvelle résidence est dans l'Union Européenne ou dans un pays de l'Association Européenne de Libre Échange. L'appareil est installé et utilisé conformément aux instructions de la notice d'utilisation et aux indications figurant sur la plaque signalétique, avec une attention particulière aux types de gaz et à la pression d'alimentation. L'appareil est utilisé à des fins domestiques normales (ceci excluant notamment tout usage intensif, professionnel ou semi-professionnel).

Plaque signalétique

En appelant un Service Après Vente, indiquez-lui le modèle, le numéro de produit et le numéro de série de l'appareil. Ces indications figurent sur la plaque signalétique située sur votre appareil.

Service après Vente

En cas d'anomalie de fonctionnement, le vendeur de votre appareil est le premier habilité à intervenir. À défaut (déménagement de votre part, fermeture du magasin où vous avez effectué l'achat...), veuillez consulter l'Assistance Consommateurs qui vous communiquera alors l'adresse d'un Service Après Vente.

L'appareil est installé conformément aux normes de sécurité et à la législation en vigueur dans votre nouveau pays de résidence.

Pour toute question concernant la garantie européenne, vous pouvez prendre contact avec l'un de nos Services Consommateurs :

France

① 0344622222 B50142-60307 Senlis cedex

Allemagne

① [phone]

Italie

Royaume-Uni

Suède

① 0434 1678 47 053 (uniquement à partir de l'Italie) ① 08705 950 950 (uniquement à partir du Royaume-Uni) ① [phone]

En cas d'intervention sur votre appareil, exigez du Service Après-Vente les Pièces de Rechange certifiées Constructeur.

Caractéristiques techniques

Puissance des brûleurs

Brûleur Rapide 3,1 kW (G20) - 2,9 kW (G30-G31)

Brûleurs Semi-rapide 1,9 kW

Brûleur Auxiliaire 1,0 kW

Alimentation : 230 V - 50 Hz

Air nécessaire à la combustion 16 m³/h

Catégorie: II 2E+3+

Appareil réglé en usine pour fonctionner avec gaz type G20/G25 - 20/25 mbar

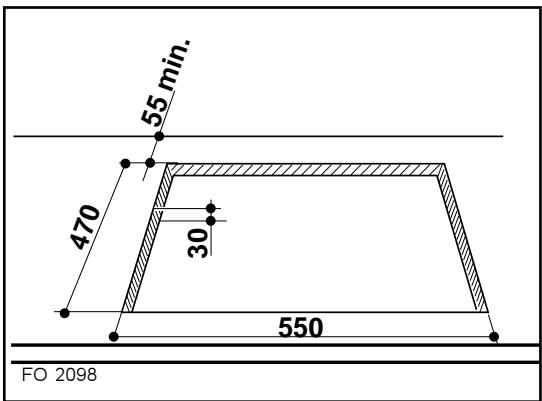

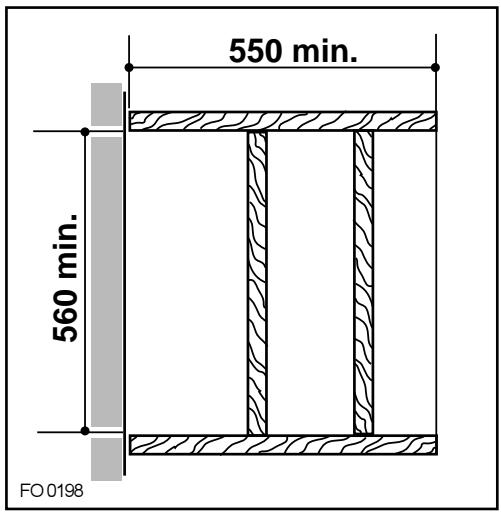

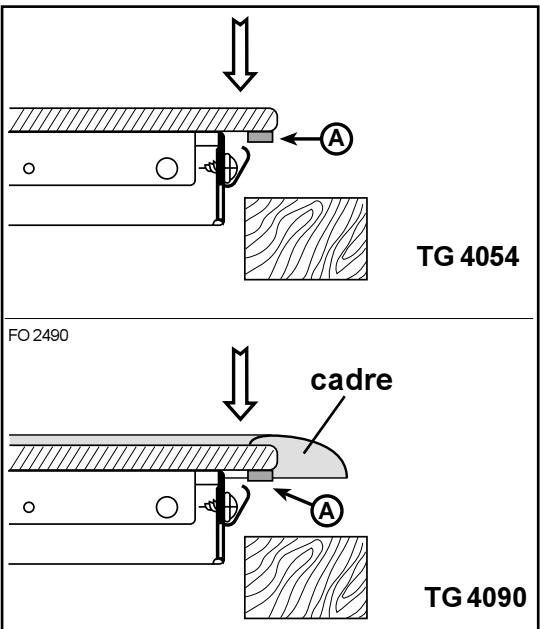

Dimensions de l'ouverture pour l'encastrement dans le plan de travail (voir chapitre "Encastrement")

Largeur: 550 mm

Profondeur: 470 mm

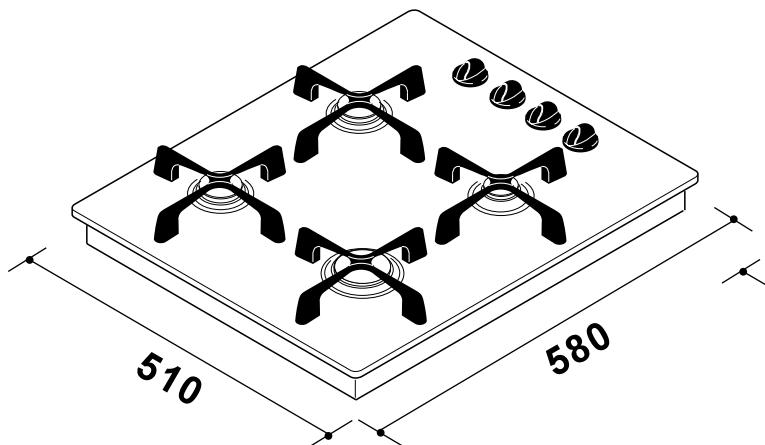

Dimensions de l'appareil

Mod. TG 4054

Largeur: 580 mm

Profondeur: 510 mm

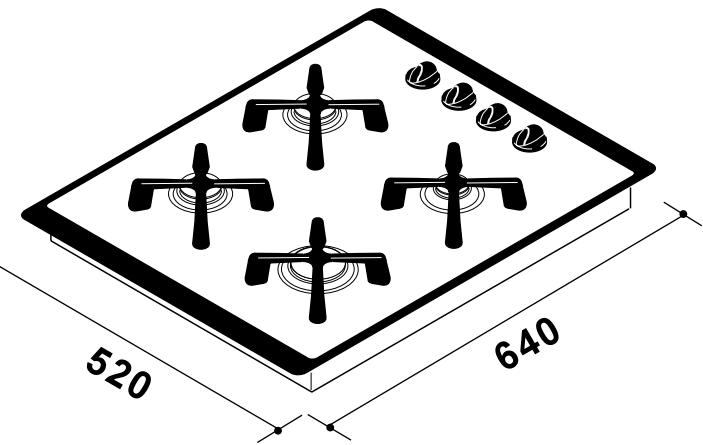

Mod. TG 4090

Largeur: 640 mm

Profondeur: 520 mm

Cet appareil est conforme aux Directives Communautaires CEE suivantes:

-73/23 -90/683 (Basse Tension);

• 90/396 (Appareil Gaz)

-89/336 (Compatibilité Électromagnétique);

-93/68 (Directives Générales);

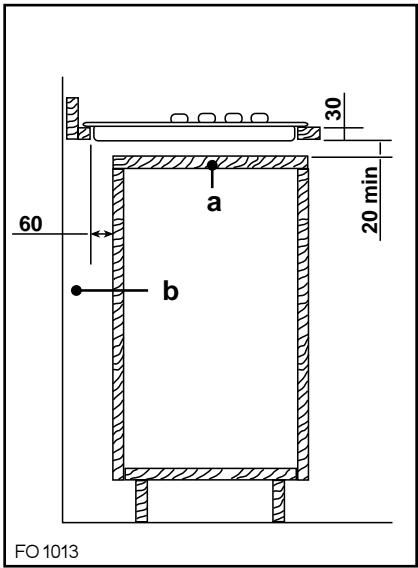

Cet appareil appartient à la catégorie d'isolation thermique "X" et il a été conçu pour être encastré ou placé à côté d'autres meubles selon la norme en vigueur (I.E.C. 335.2.6).

Les meubles juxtaposés aux côtés de la table de cuisson ne doivent pas dépasser la hauteur de celle-ci.

Les bords latéraux de la découpe pratiquée doivent se trouver à au moins 100 mm des murs ou des meubles latéraux.

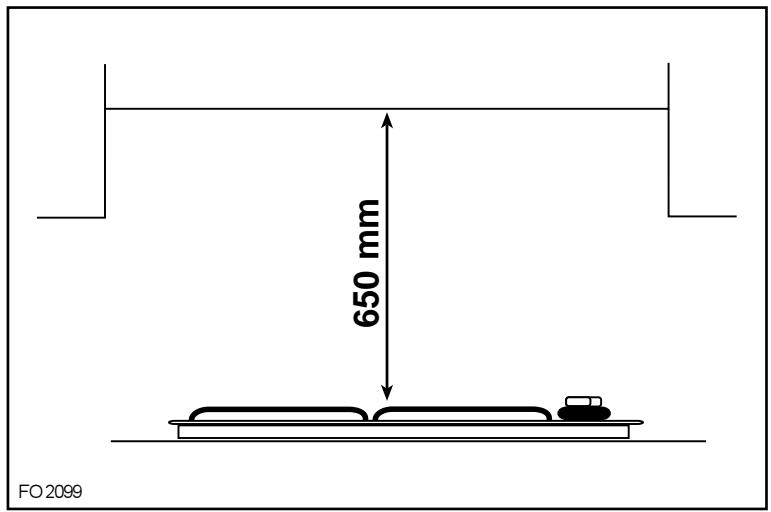

Les meubles suspendus ou les hottes doivent être installés à une hauteur minimale de 650 mm au-dessus de la table de cuisson.

N'installez pas l'appareil près de matériaux inflammables (par ex. : rideaux, torchons, etc.).

Débranchez l'appareil avant toute intervention.

Important

• L'installation et le branchement de l'appareil doivent être effectués par un personnel qualifié conformément aux textes réglementaires et règles de l'art en vigueur, notamment :
• Arrêté du 2 août 1977, Règles Techniques et de Sécurité applicables aux installations de gaz combustibles et d'hydrocarbures liquéfiés à l'intérieur des bâtiments d'habitation et leurs dépendances ;
• Norme DTU P 45-204, Installations de gaz (anciennement DTU n° 61 - installation de gaz - Avril 1982 + additif n° 1 Juillet 1984) ;
• Règlement Sanitaire Départemental.

Pour les appareils raccordés au réseau électrique :

• Norme NF C 15 100 - Installations électriques à basse tension - Règles.

Recommandations

• Vérifiez que le début du compteur et le diamètre des canalisations sont suffisants pour alimenter tous les appareils de l'installation et vérifiez que tous les raccords sont bien étanches.
• N'omettez pas d'installer un robinet de barrage visible et accessible.

Raccordement gaz

Raccordez la table à la bouteille ou à l'installation selon les prescriptions légales en la matière.

Assurez-vous que l'appareil est réglé pour le type de gaz auquel il sera alimenté. Pour le passage d'un gaz à un autre, reportez-vous au paragraphe "Adaptation des brûleurs au gaz utilisé".

Important : Pour un fonctionnement correct, une consommation réduite et une plus grande durée de vie de l'appareil, assurez-vous que la pression d'alimentation correspond aux valeurs indiquées dans le tableau.

Si l'appareil est alimenté en gaz Butane ou Propane (bouteille), contrôlez que le régulateur de pression débite le gaz à une pression de 28 mbar pour le Butane et 37 mbar pour le Propane.

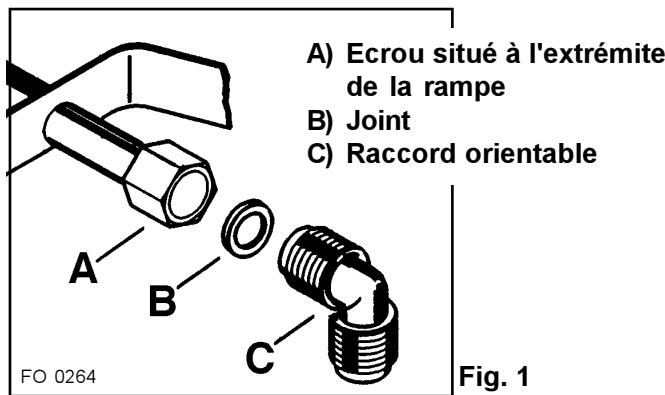

1) Vissez le raccord orientable C dans l'écrou A situé à l'extrémité de la rampe d'alimentation, sans omettre d'intercaler le joint d'étanchéité B (Fig. 1). 2) Orientez le raccord C dans la direction voulue, puis effectuez un serrage correct. 3) Effectuez ensuite le raccordement du tube d'arrivée de gaz. 4) Contrôlez la parfaite étanchéité du raccord et de l'embout en utilisant une solution savonneuse. 5) Fixez l'appareil au meuble.

Fig. 1

Raccordement "rigide"

Effectuez le raccordement en utilisant des tuyaux rigides métalliques (cuivre avec embout mécanique).

Raccordement "flexible" avec embout mécanique

Gaz naturel

Le raccordement s'effectue avec un tuyau flexible à embout mécanique qui se visse directement sur le coude terminant la rampe de l'appareil (la tuyauterie doit être visible sur toute sa longueur). Elle doit être conforme à la norme "NFD 36-100" (durée de vie 5 ans) ou "NFD 36-103" (durée de vie 10 ans). Le raccordement peut se faire aussi avec un flexible métallique "NFD 36-121".

- Butane/Propane

Un tube souple, équipé de ses colliers (conforme à XPD 36-110) peut être utilisé s'il est visible sur toute la longueur et si l'appareil ne fonctionne qu'au butane. Si l'appareil fonctionne au propane, il faut utiliser un flexible conforme à la norme XPD 36-112 ou un flexible métallique conforme à "NFD 36-125".

Pour assembler les différentes pièces, il est conseillé de suivre l'ordre suivant :

• fixez le raccord orientable à l'embout en interposant le joint ;
• fixez le raccord orientable à la rampe d'alimentation de l'appareil ;
• orientez le raccord dans la direction voulue ;
• contrôlez la parfaite étanchéité du raccord et de l'embout en utilisant une solution savonneuse ; fixez l'appareil au meuble.

Entretien

Contrôlez périodiquement le tuyau d'arrivée du gaz et l'éventuel régulateur de pression. En cas d'anomalie, remplacez la pièce défectueuse.

Pour garantir un bon fonctionnement et une bonne tenue, il est nécessaire de procéder périodiquement au graissage des robinets de réglage du gaz. Confiez cette opération à un technicien qualifié.

Branchement électrique

Reliez l'appareil à la terre, conformément aux prescriptions de la norme NF C 15 100 et aux règlements en vigueur.

Avant d'effectuer le branchement, s'assurer que :

• le disjoncteur et l'installation électrique peuvent supporter la charge de l'appareil (voir la plaque signalétique) ;
• l'installation d'alimentation soit équipée d'une prise de terre efficace selon les normes en vigueur ;
• la prise ou l'interrupteur principal soient facilement accessibles.

Les tables de cuisson sont équipées d'un câble d'alimentation et sont aptes au fonctionnement en 230 V - 50 Hz.

Appliquez au câble une fiche normalisée, pour la charge indiquée sur la plaque signalétique. Branchez la fiche à une prise adaptée.

Si l'on désire un branchement direct au réseau (branchement fixe), il faut intercaler entre l'appareil et le réseau un dispositif possédant des contacts à coupure omnipolaire ayant une distance d'ouverture des contacts d'au moins 3 mm.

Le câble de terre jaune-vert ne doit pas être interrompu par l'interrupteur et doit être relié à la borne du conducteur de protection.

Le câble de phase de couleur marron (provenant de la borne « L » de la planchette à bornes) doit toujours être relié à la phase du réseau d'alimentation.

Le câble d'alimentation doit être placé de telle manière qu'il ne touche aucune partie chaude.

Après le branchement, essayez les éléments chauffants en les faisant fonctionner pendant 3 minutes environ.

Notre responsabilité ne saurait être engagée en cas d'accidents ou d'incidents provoqués par une mise à la terre inexistante ou défectueuse.

Remplacement du câble d'alimentation

Le câble d'alimentation ne doit être remplacé que par un professionnel qualifié ; utilisez un câble de type H05 RR-F, H05V 2V2-F, H05 BB-F d'une section adaptée à la charge.

En outre, il faut que le câble de terre jaune-vert soit plus long d'environ 2 cm que les câbles de phase et neutre.

Le câble d'alimentation sera positionné de façon à ce qu'en aucun point sa température n'excède 90 °C.

Adaptation des brûleurs au gaz utilisé

Pour la conversion de l'appareil d'un type de gaz à l'autre, opérez comme suit :

A. Remplacement des injecteurs

1) Ôtez les grilles. 2) Enlevez les brûleurs. 3) Avec une clé de 7, dévissez les injecteurs (Fig. 2) et remplacez-les par ceux convenant au type de gaz utilisé (voir tableau). 4) Remplacez l'étiquette d'étalonnage (collée à côté du tuyau d'alimentation en gaz) par celle correspondant au nouveau type de gaz. Elle se trouve dans l'emballage des injecteurs fournis avec la table.

B. Réglage du ralenti

1) Allumez chacun des brûleurs. 2) Tournez les manettes jusqu'à l'obtention du débit réduit. 3) Retirez les manettes.

Alimentation en gaz naturel

Agissez sur la vis de réglage (Fig. 3) jusqu'à l'obtention d'une petite flamme régulière.

Alimentation en gaz butane ou propane

Vissez à fond la vis (Fig. 3), celle-ci étant déjà prévue pour assurer le débit minimum. Contrôlez en tournant la manette de la position de débit minimum et vice versa, que la flamme ne s'éteint pas.

Remarque : La vis de réglage est de petite dimension, utilisez un tournevis plat très fin.

4) Remontez les manettes en effectuant les opérations dans l'ordre inverse.

Les opérations ci-dessus peuvent être effectuées aisément après encastrement de la table de cuisson dans le meuble de cuisine.

Fig. 2

TYPE DE BRULEUR	DéBIT CALORIFIQUE NOMINAL kW	DéBIT CALORIFIQUE MINIMUM kW	DéBIT CALORIFIQUE NOMINAL
			GAZ NATUREL			GAZ BUT.-PROP. 28-30/37 mbar
			Repère injecteur 100/mm	m³/h		Repère injecteur 100/mm	g/h
				G20 20 mbar	G25 25 mbar		G30	G31
Auxiliaire (Petit)	1	0,33	70	0,095	0,111	50	73	71
Semi-rapide (Moyen)	1,9	0,45	96	0,181	0,210	71	138	136
Rapide (Grand)	Gaz Naturel: 3,1 But./Prop. : 2,9	0,65	121	0,295	0,344	88	211	207

Encastrement

Mod. TG 4054

Mod. TG 4090

Fig. 4

Cette table de cuisson a été conçue pour encastrement dans les meubles de cuisine ayant une profondeur allant de 550 à 600 mm et les caractéristiques nécessaires.

Les tables de cuisson peuvent être montées dans un meuble ayant une ouverture pour l'encastrement des dimensions indiquées dans la Fig. 5.

La distance minimale entre le fond de la table de cuisson et le plancher de l'encastrement doit être de 20 mm.

La fixation de la table au meuble doit être effectuée de la façon suivante :

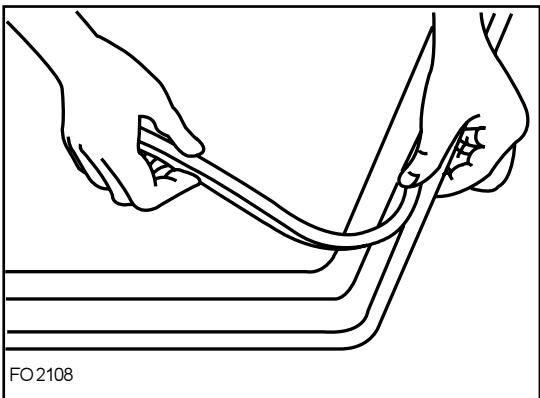

1) Ôtez les grilles, enlevez les brûleurs et retournez la table de cuisson, en vous assurant de ne pas endommager les "bougies" en céramique pour l'allumage électrique ; 2) placez sur le bord inférieur du plan de verre, le joint spécial (A) fourni comme équipement (Fig. 6), en vous assurant que les bouts joignent bien sans se superposer ; 3) insérez la table dans le défoncement du meuble (Fig. 7) et poussez vers le bas jusqu'à ce que la table touche le fond, parvenant automatiquement à la position correcte.

L'encastrement de la table de cuisson au-dessus d'un lave-vaisselle, d'un réfrigérateur, d'un congélateur, d'un four, ou d'un lave-linge est déconseillé lorsque le constructeur de ces appareils électroménagers ne l'a pas formellement prévu.

Fig. 5

Fig. 6

a) joint d'étanchéité

Possibilités d'encastrement

Dans un meuble

de cuisine avec porte

Le meuble destiné à recevoir la table de cuisson devra être fabriqué de façon à ce que le contact avec les parties métalliques chaudes soit évité.

Reportez-vous à la Fig. 8.

La tablette sous la table de cuisson doit être aisément démontable pour avoir facilement accès à l'appareil en cas de réparation.

Au-dessus d'un four

Pour les cotes d'encastrement, reportez-vous aux Fig. 9 et 12. Prévoyez deux supports pour l'aération. Les figures 10 et 11 illustrent deux solutions possibles.

Les raccordements électriques du four et de la table doivent rester accessibles et être effectués séparément.

Les meubles suspendus ou les hottes doivent être installés à une hauteur minimale de 650 mm au-dessus de la table de cuisson (Figure 13).

Fig. 8

Fig. 9

a) Tablette amovible b) Espace éventuel pour les raccordements

Fig. 10

Fig. 11

Fig. 12

Fig. 13
