AR1012USB - Autoradio NEOM - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Autoradio
Réception	FM
Fonction RDS	Oui
Lecteur CD	Oui
Formats audio supportés	MP3
Port USB	Oui
Lecteur carte SD	Oui
Entrée auxiliaire (AUX)	Oui
Écran	LCD
Commandes	Boutons et molette
Fonction mémoire	Oui
Alimentation	12 V
Dimensions	Standard DIN simple
Compatibilité	Voiture
Fonction recherche automatique	Oui
Fonction TA/TP	Oui

FOIRE AUX QUESTIONS - AR1012USB NEOM

Comment puis-je connecter mon NEOM AR1012USB à mon ordinateur ?

Pour connecter le NEOM AR1012USB à votre ordinateur, utilisez le câble USB fourni. Branchez une extrémité dans le port USB de votre ordinateur et l'autre dans le port USB de l'appareil. Votre ordinateur devrait reconnaître automatiquement le périphérique.

Que faire si l'appareil ne s'allume pas ?

Vérifiez que l'appareil est correctement branché à une source d'alimentation. Si l'appareil est alimenté par USB, assurez-vous que le port fonctionne. Essayez de changer de port USB ou d'utiliser un autre câble USB.

Comment réinitialiser le NEOM AR1012USB ?

Pour réinitialiser le NEOM AR1012USB, débranchez l'appareil de l'alimentation, attendez environ 10 secondes, puis rebranchez-le. Cela devrait résoudre la plupart des problèmes mineurs.

L'appareil ne détecte pas mon appareil Bluetooth, que faire ?

Assurez-vous que votre appareil Bluetooth est en mode de découverte. Vérifiez également que le NEOM AR1012USB est en mode Bluetooth. Si le problème persiste, essayez de redémarrer les deux appareils.

Comment mettre à jour le firmware de mon NEOM AR1012USB ?

Pour mettre à jour le firmware, téléchargez la dernière version du firmware depuis le site officiel de NEOM. Suivez ensuite les instructions fournies dans le manuel d'utilisation pour effectuer la mise à jour.

Que faire si la qualité audio est mauvaise ?

Vérifiez les connexions audio et assurez-vous que les câbles ne sont pas endommagés. Testez également avec un autre appareil pour déterminer si le problème provient du NEOM AR1012USB ou de la source audio.

L'appareil se déconnecte fréquemment, que faire ?

Cela peut être dû à des interférences avec d'autres appareils sans fil. Assurez-vous que le NEOM AR1012USB est à une distance raisonnable de ces appareils. Vous pouvez également essayer de redémarrer le NEOM AR1012USB et l'appareil connecté.

Où puis-je trouver le manuel d'utilisation ?

Le manuel d'utilisation est généralement inclus dans l'emballage de l'appareil. Vous pouvez également le télécharger en format PDF depuis le site officiel de NEOM dans la section support.

Comment contacter le support client de NEOM ?

Pour contacter le support client de NEOM, visitez leur site web et recherchez la section 'Contact' ou 'Support'. Vous pouvez les joindre par e-mail ou par téléphone selon les informations fournies.

MODE D'EMPLOI AR1012USB NEOM

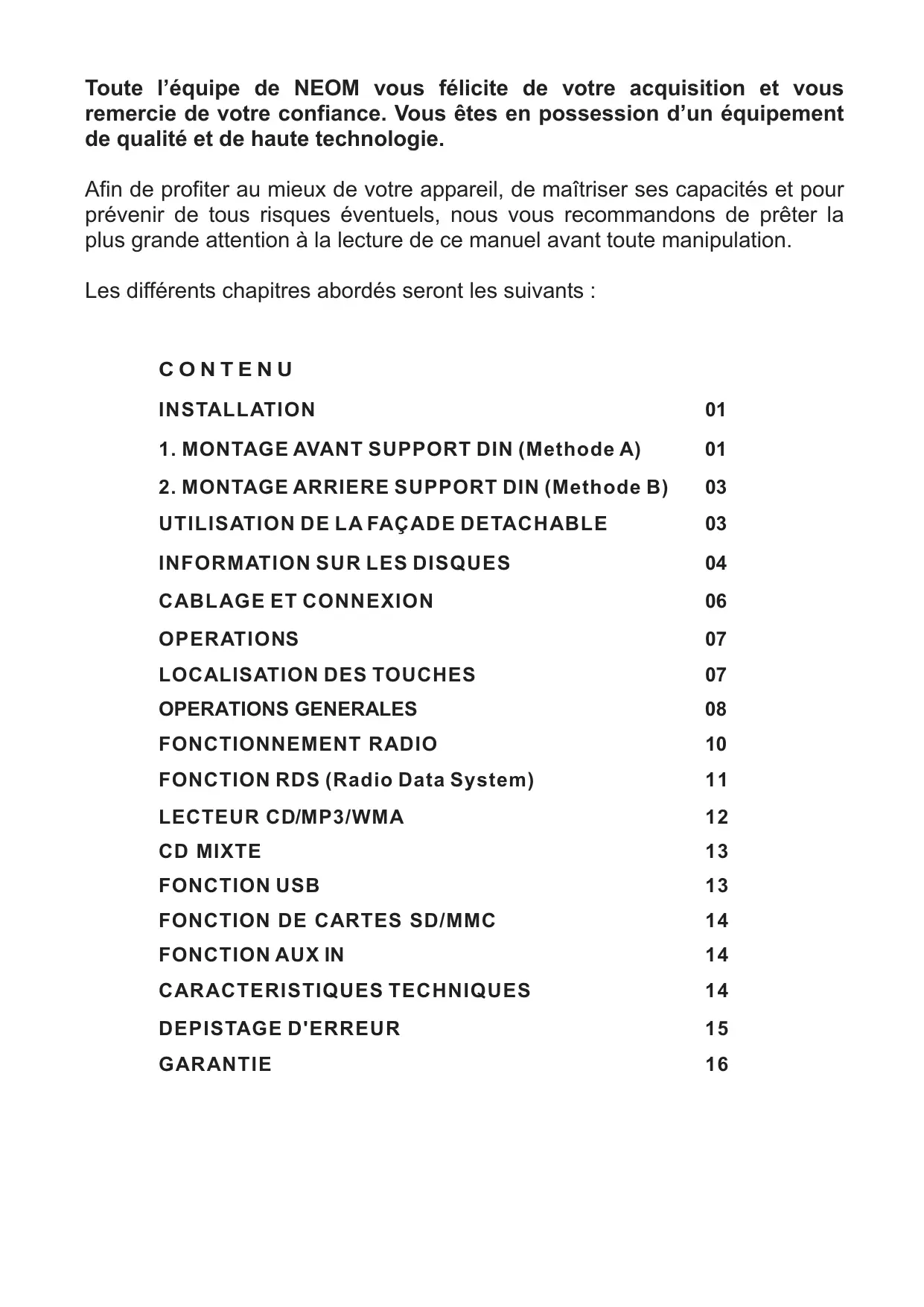

Toute l'equipe de NEOM vous félicite de votre acquisition et vous remercience de votre confiance. Vous étés en possession d'un équipement de qualité et de haute technologie.

Afin de profiter au mieux de votre apparéil, de maîtriser ses capacité et pour prévenir de tous risques éventuels, nous vous recommendons de préter la plus grande attention à la lecture de ce manuel avant toute manipulation.

Les différents chapitres abordés seront les suivants :

CONTENU

INSTALLATION 01

1. MONTAGE AVANT SUPPORT DIN (Methode A) 01

2. MONTAGE ARRIERE SUPPORT DIN (Methode B) 03

UTILISATION DE LA FAÇADE DETACHABLE 03

INFORMATION SUR LES DISQUES 04

CABLAGE ET CONNEXION 06

OPERATIONS 07

• Si aucun emplacement n'est défini dans le vehicule,CHOISSEZ un emplacement qui n'interferera pas avec l'utilisation de votre vehicule.
• Avant d'instructor définitivement votre autoradio, vérifie l'intégrality de vos connexions et effectuez un test préalable pour vous enquérir du bon fonctionnement de votre produit.
• N'utilisez pas d'autres éléments d'installation que ceux qui sont fournis avec votre autoradio. Vous risqueries de détériorer votre appareil.
• Si l'installation de votre autoradio nécessite des découvertes ou des perçages particuliers, rapprochez vous d'un professionnel.
• Eneldom cas, l'emplacement que vous aurez besoin ne devra呈現er un risque (projectile) pour l'ensemble des occupants du vehicule.
• Pour des raisons de fiabilité, nous vous déconseillons d'utiliser votre apparéil avec un angle d'inclinaison supérieur à 30^ .

• Evitez les emplacements sujets à la chaleur (sortie de chauffage du vehicule, exposition importante au soleil), un excès de température risque de détériorer votre apparéil

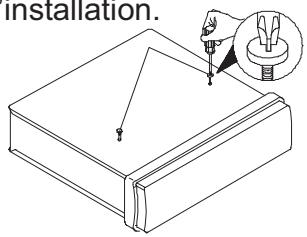

Vis de transport

Retirez les vis de transport avant de proceder à l'installation.

Retirez la vis avant l'installation.

Montage DIN avant & arrière

Cet apparéil peut être fixé de deux manières différentes : fixation avant (montage conventionnel) ou fixation

arrière (par le biais des trous filetés sur le corps de votre autoradio). Pour de plus amples informations, reféréz vous aux schémas d'installation suivant:

1. Montage avant support DIN (Methode A)

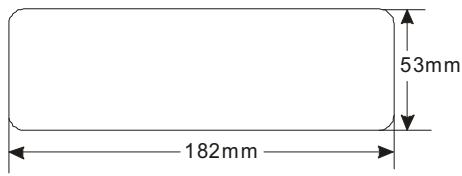

Emplacement d'installation

Votre apparéil peut être installé dans un emplacement ayant les dimensions d'ouverture suivantes:

Installation de l'appareil

Assurez vous de tester votre cablage avant de proceder aux étapes suivantes d'installation.

1. Débranchez la borne négative de votre batterie afin d'éviter tout risque de court-circuit.
2. Repérez les câbles de connexion et d'antenne.
3. Appuyez sur le bouton OPEN de la façade afin de retarder cette dernière (référez vous à la section « utilisation de la façade détachable »).
4. Demontez l'entourage plastique de façade.
5. Insérez les clefs de décrochement (fournies dans l'emballage de l'autoradio) dans les deux ouvertures laterales jusqu'à la perception d'un « click», puis faites glisser le cerclage de l'autoradio vers l'arrête afin de le dégager du corps de votre apparéil.

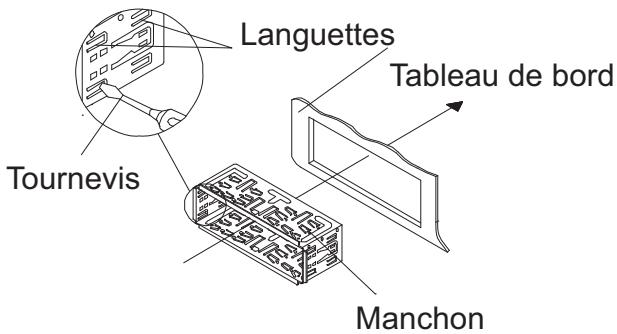

1. Insérez le cerclage de fixation dans l'emplacement que vous aurez désis dans le tableau de bord, puis repliez les angles de blocage d'étrier prévu à cet effet. Tous les angles de blocage ne pourront pas être utilisés, Sélectionnez ceux qui permettrons de bloquer au mistroux le cerclage au sein de son emplacement.

1. Connectez les fiches ISO et le cable d'antenne.
2. Faites glisser le corps de l'appareil dans le cerclage jusqu'à son blocage.

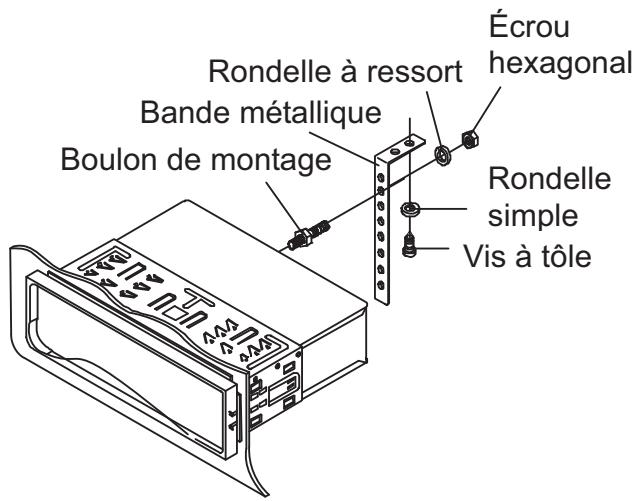

3. Pour une fixation plus sécurisée, utilisez la barrette de fixation métallique perforée fournie. Pour ce faire, utilisez la tige filtée, l'écrou (M5) et la rondelle fournis pour fixer la barrette métallique au dos de votre apparéil. Puis repêrez un emplacement (de préférence métallique) pour fixer l'autre partie de la barrette métallique au dessous de votre tableau de bord. Pour ce faire utiliser la seconde vis fournie (5x25) ainsi que la seconde rondelle. Prétez attention a ne pas utiliser de vis trop longue pour la fixation coté autoradio, dans le cas contraire, vous risqueriez de déterminer la partie électronique de votre apparéil se situant juste derrière l'emplacement d'entrée de visserie.

1. Reconnectez la borne négative de la batterie, remontez l'entourage plastique de façade et replacez la façade détachable sur votre apparéil (section «utilisation de la façade détachable)

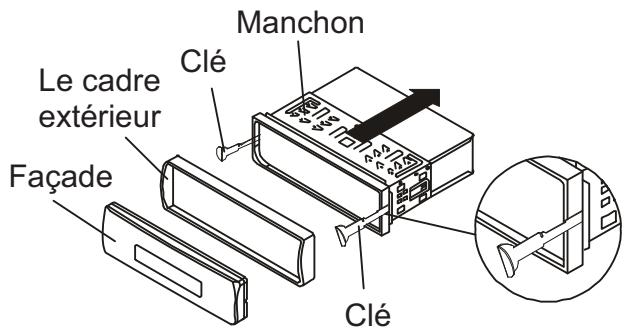

Démontage de l'appareil

1. Coupe le contact de votre vehicule et déconnectez la borne négative de la batterie.
2. Le cas échéant, démontez la barrette métallique de fixation.
3. Pressez le bouton OPEN de la façade afin de détacher cette dernière.
4. Demontez l'entourage plastique de la façade.

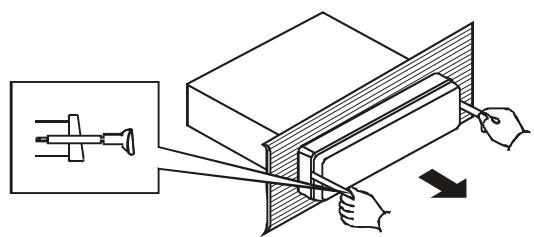

5. Insérer les clefs de décrochement dans les deux emplacements lateraux prévus à cet effet, puis retirez l'appareil vers vous pour le sortir du tableau de bord.

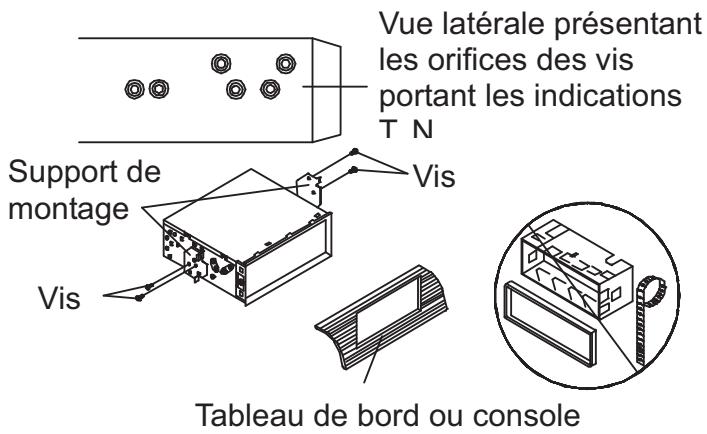

2. Montage arrriere support DIN (Methode B)

Si vous véchicule est de marque Nissan ou Toyota, utiliser cette méthode de fixation. Pour ce faire utiliser les vis fournies et fixez les aux emplacements dédiés T (Toyota), N (Nissan) et utiliser les emplacements du vehicule.

De cette manière, fixez l'autoradio en
mettant les trou face aux
emplacements du vehicule, et
utilisez les vis fournies (5x5mm) pour solidariser l'ensemble.
Remarque: Le cerclage ainsi que la
barrette de fixation ne sont pas
necessaire a la methode B
d'installation.

Utilisation de la façon détachable

Enlèvement la façade détachable

La façade de l'appareil peut être enlevée à tout moment dans le but de dissuader quiconque de toute tentative de vol. Afin de préserver cette dernière de tout dommage, un étui de protection est prévu à cet effet.

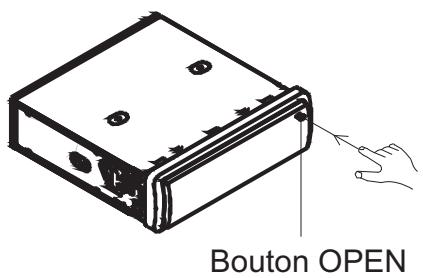

1. Appuyez sur le bouton OPEN pour faire basculer la façon.

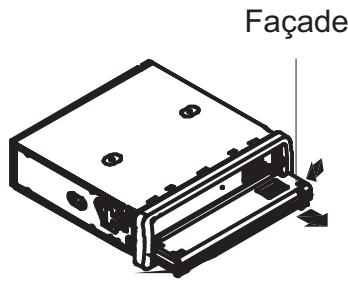

1. Tenez le côté droit de la façade, décalez-la légèrement vers la gauche puis tirez-la vers vous.

1. Rangez-la dans sa boite de protection prévue à cet effet.

Étui protecteur

Façade

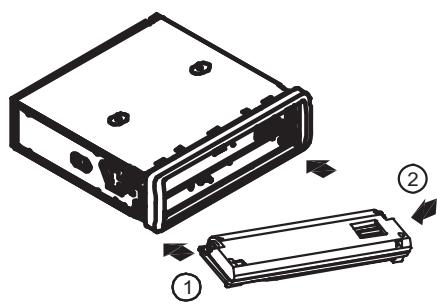

Mise en place de la façon détachable

Prenez votre façade (côté écran vers le bas) puis insérez-la dans les petits loquets de votre apparéil en commençant par le côté gauche. Ensuite, basculez votre façade vers le haut jusqu'à la perception d'un clic.

Précautions d'utilisations

1. Ne faites pas tomber la façade.
2. N'exercer pas de pression ni sur l'afficheur, ni sur les touches lors de la manipulation de la façade.
3. Veillez à ne pas perturber les contacts entre la façade et le corps de votre apparéil.
4. Utilisez un tissu propre et sec pour nettoyer ces connecteurs en cas d'inbastabilité de contact.
5. N'exposez jamais la façon à de fortes chaleururs ou à un ensoleillement direct.
6. Evitez tous contacts possibles avec des produits volatiles contenant des solvants avec la façon de votre apparéil
7. N'essayez jamais de démonter la façon de votre apparéil.

Informations sur les disques

A. Disques standards:

1. Il est conseilé de n'utiliser que des disques de formes standards (rondes diamètre 12cm). Les autres formes risquent d'abimer la section CD de votre apparéil.
2. Les CD recouverts de papier ou d'autocollants risquent de perturber le bon fonctionnement de la partie CD de votre apparéil.

Les salissures, poussières, rayures sont également à proscire.

B. CD/R(disques enregistrables) & CDR/W(disques réenregistrables).

1. N'utiliser que des disques portant les mentions suivantes

1. Cet apparéil ne peut accepter que des disques CD/R & CD/RW finalisés.

Reportez vous au mode d'emploi de votre utiliser de gravure pour prendre connaissance des méthodes de finalisations de CD/R & CD/RW.

1. En fonction de la méthode d'enregistrement utilisé pour les CD/R & CD/RW, certains risquent de ne pas fonctionner correctement sur cet apparéil (Voir *1)

*1 Pour plus de compatibilités, veuilles suivre les recommendations ci-dessous :

A. Gravez les CD/RW à une vitesse deX1 ou de X2 maximum
B. Gravez les CD/R à une vitesse de X1ou de X2 maximum
C. Evitez de graver un CD/RW plus de cinq fois.

C. Informations sur les fichiers MP3

N'utilisez que les formats de disque ISO 9660 à niveau 1&2 avec les extensions Joliet & Roméo.

1. En nomnant une piste, vérifie qu'elle porte la mention“.MP3”.
2. N'utilisez pas cette mention pour les disques ne contenant pas de fichiers MP3.

D. Manipulation et nettoyage

• La poussière, la saleté, les éraflures et les disques déformés sont à proscire.
• Ne placerductorautocollants sur les surfaces du disque.
• Ne rayez pas les disques.
• Si vous n'utilisez pas votre CD, ranger le dans sa boite et ranger cette dernière dans un endroit sur.

• Eloignez votre CD des emplacements suivants :

• Exposition directe au soleil.

• Sales, poussiéreux et humides
• A proximé du chauffage.
• Sur les sièges ou le tableau de bord

Nettoyage

Utilisez un chiffon doux, sec et non pelucheux et nettoyez le disque du centre vers son extérieur pour dégager les salissures. Si les saletés persistent, vous pouvez utiliser de l'alcool d'isopropyle en prénant soin de ne frottier que très légersement.

Remarque :

Un disque légèrement rayé pourra tout de même fonctionner sans que son écoute soit perturbée dans des conditions d'utilisations normales. Cependant nous ne recommendons enaucun cas une utilisation prolongée de ce type de support.

Face imprimée le vers haut

Ne touchez pas la face gravée du disque

Ne pliez pas le disque

Essuyez le disque du centre vers le bord.

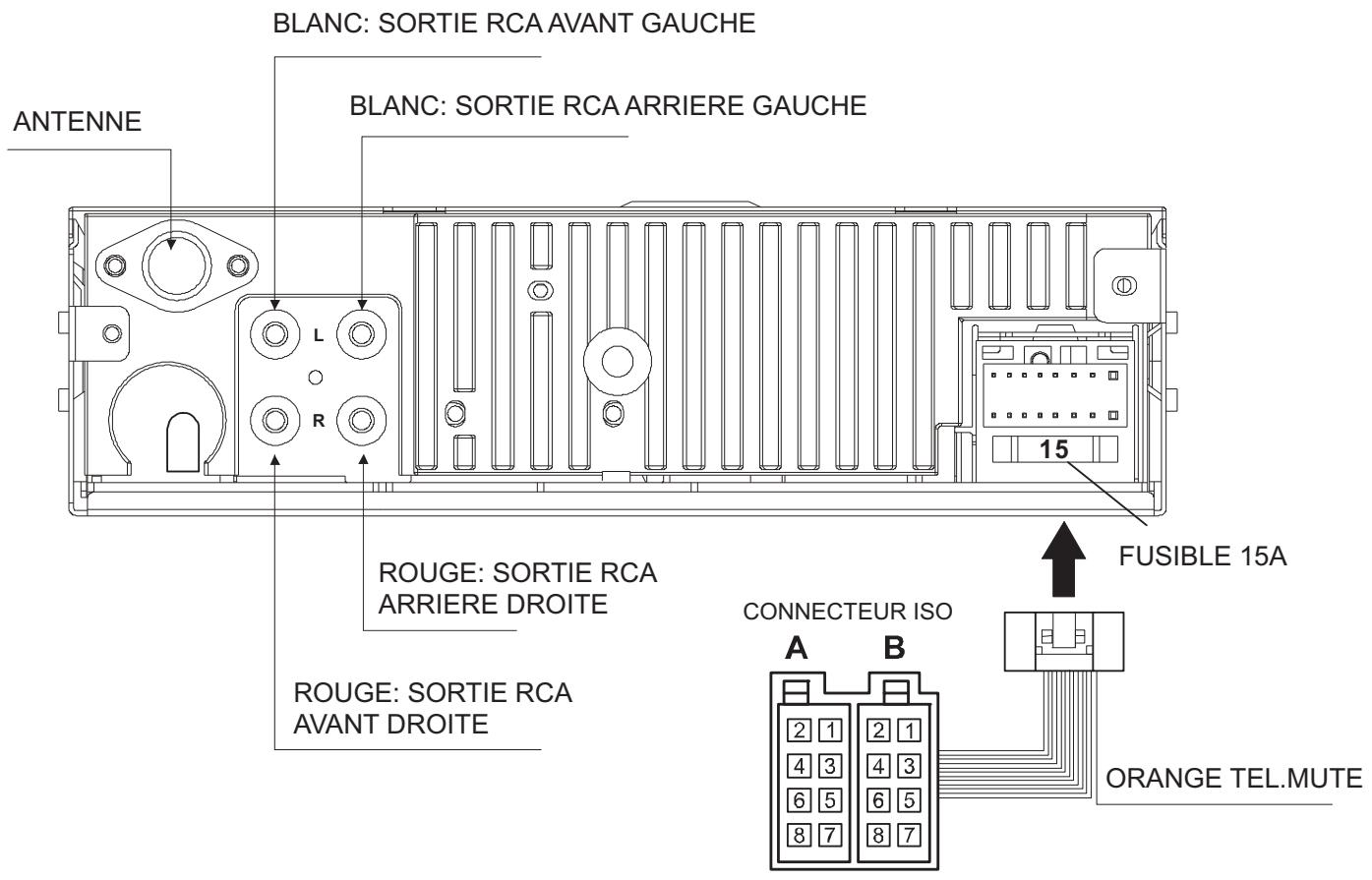

CONNECTEUR ISO

A1: Emplacement vide	B1: HP arrêté droit + (violet)
A2: Emplacement vide	B2: HP arrêté droit - (violet/noir)
A3: Emplacement vide	B3: HP avant droit + (gris)
A4: + permanent (jaune)	B4: HP avant droit - (gris/noir)
A5: Antenne électrique (bleu)	B5: HP avant gauche + (blanc)
A6: Emplacement vide	B6: HP avant gauche - (blanc/noir)
A7: + Après contact (rouge)	B7: HP arrêté gauche + (vert)
A8: Masse (noir)	B8: HP arrêté gauche - (vert/noir)

Localisation des touches

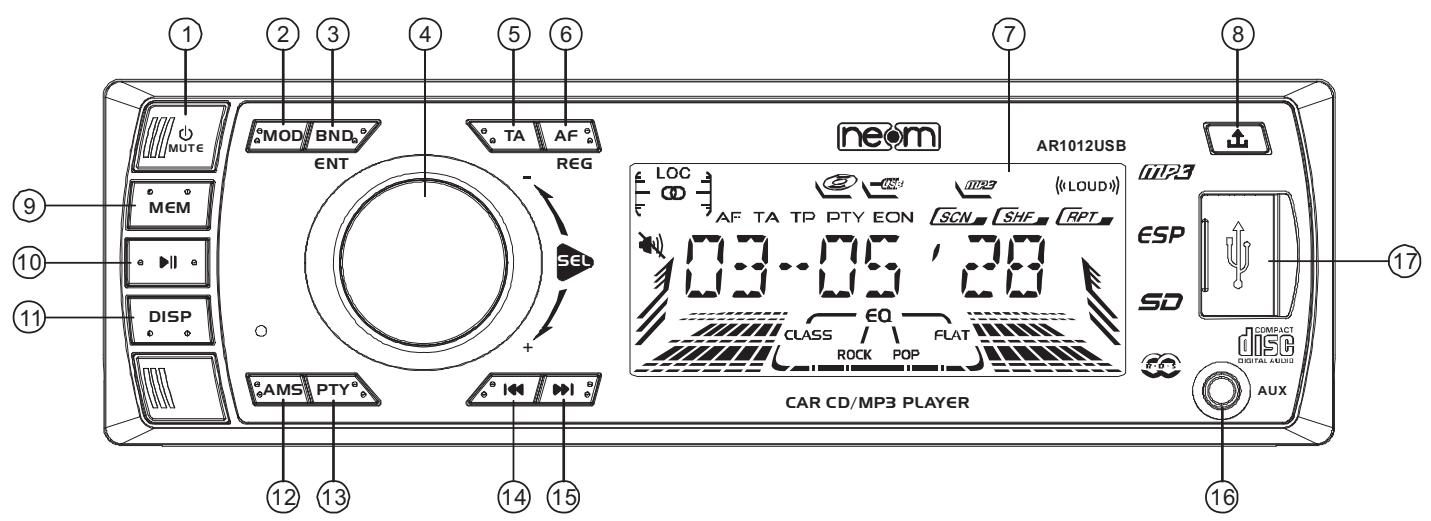

Façade détachable

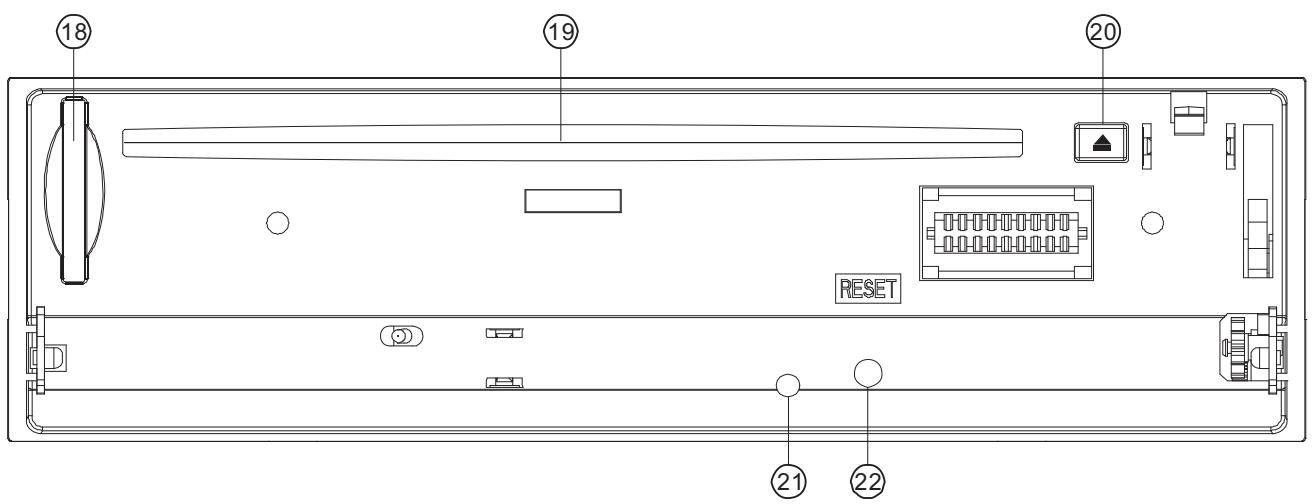

Lorsque la façade est enlevée:

Les touches

(1) Bouton Marche (Φ), Arrêt (MUTE)
(2) Touche choix du Mode (MOD)
(3) Touche bande / Entre (BND/ENT)
(4) Bouton de réglage du volume, sélection (SEL)
(5) Touche TA (infos traffic)
(6) Touche AF (fréquences alternatives), REG (mode régional)
(7) Ecran LCD
(8) Bouton d'ouverture (
(9) Bouton enregistrement préselections (MEM)
(10) Touche lecture/ pause (▶II)
(11) Touche affichage (DISP)
(12) Auto-stockage / Preset memory Scan Touche MP3 (AMS)

(13) Touche PTY (type de programme)
(14) Touche Bas (K)
syntonisation vers le bas, station / plage precedente,回头 rapide)
(15) Touche Haut (▶)
syntonisation vers le haut, station / plage suivante, avance rapide
(16) Prise d'entrée AUX
(17) Interface USB
(18) Fente pour Carte mémoire SD/MMC
(19) Fente pour CD
(20) Bouton d'éjection (▲)
(21)Voyant lumineux antivol
(22) Touche remise à zéro RESET

Opérations générales

Remise à zéro

Vous devez remetre à zéro votre apparéil après avoir remplace la batterie de votre voiture ou après avoir changé les connexions.

1. Eteignez l'autoradio.
2. Appuyez sur le bouton OPEN (♂) et faites basculer la façon de votre autoradio, appuyez ensuite sur la touche RESET de votre apparéil avec un stylo à bille ou avec un autre objet dans le genre afin de remettre votre produit à zéro.

Apparel en/hors tension

En mode power off, allumez l'appareil en appuyant sur n'importe quel bouton à l'exception du bouton REL ( ) ou bien insérer un disque dans la fente du lecteur.

Quand l'appareil est en marche, appuyez longuement sur la bouton POWER (Φ) pour l'éteindre.

Réglage du volume sonore

• Pour régler le volume tournier la molette.
• Pour pouvoir calibrer les différents régles sonores (volume, treble, balance et fader), appuyez brièvement sur le bouton SEL, répétez l'opération pour pouvoir passer d'un mode à l'autre.
• Tournez ensuite le bouton de volume pour régler le paramètre sélectionné.

-VOL (volume) : de 0, 1 à 44, 45.
- BASS (basses) / TRE (aigus): de -7 à +7.
-BAL (balance) : 8L, 7L, ..., L=R, ..., 7R, 8R.
- FAD (fader) : 8F, 7F, ..., F=R, ..., 7R, 8R.

Remarque: L = gauche; R = droite.

1. Chaque mode reste actif 5 secondes avant de se remetre automatiquement au mode original.
2. Cependant, l'utilisation d'un EQ mode ne permet pas d'avoir accès simultanément aux fonctions Bass (Graves) et Treble (Aigus).

Menu de configuration du système

Appuyez sur SEL et maintenez-la enforcée plus de 2 secondes pour acceder au mode menu système, puis appuyez un instant sur SEL pour selectionner les éléments de menu par séries et en sequence comme suit :

"INVOL XX" (volume à la mise en marche) -> "ADJ XX.XX" (réglage de l'horloge) -> "BEEP ALL" (mode de tonalités par bips) -> "TAVOL XX" (volume_infos traffic) -> "EON ON" (activation / désactivation EON) -> "DSP NONE" (mode égaliseur) -> "LOUD OFF" (activation/désactivation de Loudness) -> "LOC OFF" (activation / désactivation des stations locales) -> "REG OFF" (activation / désactivation fonction régional) -> "STEREO" (stéreo / mono) -> "SCN OFF" (Scan on/off) -> "RPT ALL" (Répéter tout/un seul morceau) -> "SHF OFF"(Lecture aléatoire on/off)> "ALARM ON" (activation / désactivation de l'alarme) -> "Exit" (quitter)

Après avoir sélectionné l'élement de menu de votrechoix,tournezla molette du volume pourCHOISIRLEMODEDELELECTIONNED

"INVOL XX" (volume à la mise en marche): "INVOL XX" s'affiche sur l'écran LCD. Tournez la molette du volume pour régler le volume initial de l'unité.

"ADJ XX.XX" (réglage de l'horloge):

"ADJ XX.XX " s'affiche sur l'écran LCD. Tournez la molette du volume dans le sens horaire pour régler l'heure, puis tournez la molette dans le sens anti-horaire pour régler les minutes.

"BEEP ALL" (mode de tonalités par bips):

L'autoradio est équipé de trois modes de tonalités par bips.

• Mode Beep ALL: Un bip sonore est émis à chaque pression sur une touche.
• Mode Beep 2nd: Le bip est émis lorsque vous maintainez enfoncée une touche à double fonction afin de passer d'une fonction à l'autre.
• Mode Beep off: Les tonalités par bips sont désactivées.

Tournez la molette du volume pour selectionner un des modes.

Cette fonction vous permet de définir le volume minimum des announcements de circulation. La plage régliable s'étend de 0 à 45. La valeur par défaut est 17. Tournez la molette pour régler le volume des announcements de circulation.

Tournez la molette du volume pour sélectionner EON ON ou EON OFF.

"DSP NONE" (mode égaliseur):

L'autoradio est équipé de quatre modes d'égalisation préréglés. Tournez la molette du volume pour sélectionner un des modes EQ dans l'ordre suivant :

DSP NONE (DÉSACTIVÉ) -> CLAS

(classique) -> ROCK -> POP -> FLAT.

Cette fonction permet de renforcer l'intensité des basses. ÀpRES avoir accédé à ce mode, tournez la molette du volume pour désir l'intensité des basses.

En ville, la réception de la plupart des stations est suffisamment bonne et le réglage doit être définir sur le mode local (« LOCAL ON »). Pour rechercher des stations dont le signal est faible, basculez sur le mode « LOCAL OFF ».

Tournez la molette du volume pour activer ou désactiver le mode de réception local.

"REG OFF" (activation / désactivation fonction régional):

Tournez la molette du volume pour selectionner l'option fonction REG activée) ou l'option fonction REG désactivée).

"STEREO" (stéreo / mono):

Les stations FM sont captées en mode stéreo. Toutefois, si le signal est faible ou que la réception est mauvaise, le mode MONO permet souvent d'améliorer la qualité générale du son.

Tournez la molette du volume pour désir l'effet sonore stéreo ou mono.

SCN ON/OFF:

Lors de la lecture d'un CD (MP3/WMA), vous pouze écouter les 10 premières secondes de chaque morceau grâce à cette fonction.

Tournez le bouton volume pourmettre cette fonction sur ON ou OFF.

RPT ALL/ONE:

Lors de la lecture d'un fichier MP3/WMA ou d'un CD, vous pouze lancer la répétition du dossier ou d'un seul morceau.

RPT ALL: Tout le dossier/CD

RPT ONE: Repétition du morceau en cours.

Tournier le bouton volume pour repeter un morceau ou tout le dossier.

SHF ON/OFF:

Mode lecture aléatoire des fichiers sur le support. Tournez le bouton volume pour activer ou désactiver la lecture aléatoire.

"ALARM ON" (activation / désactivation de l'alarme):

Tournez la molette du volume pour activer ou désactiver l'alarme.

Mode Muet (MUTE)

Appuyez sur la touche ( ) pour rendre muette la source lue ou émise.

Vous pouvez également avoir accès à ce mode au travers du MODE à l'aide de la molette.

Sélection du mode

Appuyez sur le bouton MODE de manière répétitive jusqu'à ce que vous ayez fait votre sélection parmi la série suivante : RADIO, disc (avec un disque CD/MP3/WMA inséré dans la fente), USB, carte SD, AUX IN.

Mémoire de position d'origine

• Si vous éteignez votre apparéil pendant que ce dernier est en train de dire un CD, une clé USB, une carte SD etc. quand vous rallumerez ce dernier, vouseturnnez exactement au dernier moment ou la lecture a été interrompue.

• De la même manière, si vous appareil est en train de dire un CD, une clé USB, une carte SD etc. et que vous decidez subitement de changer de mode et qu'après cette vous désirez returner au précédent mode l'autoradio reprendra la lecture là ou vous l'avez interrompue.

Affichage d'informations

Appuyez à plusieurs reprises sur DISP pour afficher les options suivantes :

- Lors de la réception d'une station RDS:

En mode radio:

CT -> PTY(type de programme) -> PS(nom de la station) -> FRÉquence ->

En mode DISC/USB/SD/MMC:

CT-> PTY(type de programme) ->

FREQUENCY -> PS(nom de la station) ->

Numero de piste / Durée de lecture ou nom du dossier, nom du fichier, titre, artiste et informations ID 3 sur l'album ->

Remarque:

Si l'horloge n'est pas reglee ou si aucune information sur le type de programme n'est reque, les indications « CT NONE » (horloge non reglee) / « PTY NONE » (type de programme inconnu) s'affichent respectivement.

- Lors de la réception d'une station non RDS:

En mode radio:

CT -> PTY NONE -> FREQUENCY -> PS NONE -> Numéro de piste / Durée de lecture ou nom du dossier, nom du fichier, titre, artiste et informations ID 3 sur l'album.

Chaque information reste affichée 5 secondes et l'affichage d'origine réapparait au bout de 5 secondes.

Fonction sourdine en mode téléphone

Lorsque you receivez un appel sur votre téléphone, le son de la radio ou du support en cours de lecture (CD, périhérique USB ou carte SD/MMC) est automatiquement coupé.

Remarque :

Pour bénéficier de la fonction sourdine en mode téléphone, vous devez raccorder votre téléphone portable à l'autoradio à l'aide d'un cable ajustat.

1. Pendant un appel

Lorsque vous receivez un appel, l'indication « PHONE-IN » s'affiche et l'appareil interrupt le mode en cours.

2. A la fin d'un appel

Raccrochez.

L'indication « PHONE-IN » disparait.

L'appareil revient au mode précédent et le niveau de volume augmente graduelflement.

Fonction ESP

Cet apparéil est équipé d'une fonction antichoc électronique. Ainsi, en cas de cahots sur la route, la lecture du disque/periphérique se poursuit sans interruption.

Voyant LED anti-vol

L'autoradio est équipé d'un voyant LED antivol qui a pour but de dissuader les voleurs. Levoyant LED rouge clignote lorsque l'appareil est hors tension et lorsque la façade amovible est enlevée.

Fonctionnement radio

Sélection de la bande radio

En mode radio, appuyez de manière repétée sur la touche BAND pour sélectionner une des trois bandes de fréquences: FM 1 -> FM 2 -> FM 3 ->.

Réglage automatique/manuel

- Mode de recherche automatique:

Appuyez brievement sur la touche ou et la recherche automatique commence. La recherche des stations de radio émettant un signal fort dans la bande actuelle s'effectue vers le bas ou vers le haut.

Pendant le réglage automatique, appuyez sur la touche ou pour arrêté le réglage.

Appuyez et maintenez enfoncée la touche ou pendant environ 2 secondes jusqu'à ce que l'indication « MANUAL » apparaissé sur l'écran LCD. La recherche s'effectue alors en mode manuel.

- Mode de recherche manuelle :

Appuyez brièvement et de manière répétée sur la touche ou pour effectuer une recherche manuelle vers le haut ou

vers le bas jusqu'à ce que vous trouviez la station de radio de votre choix dans la bande actuelle.

Lors de la recherche manuelle, si les deux boutons restent inutilisés pendant 5 secondes, le mode de recherche automatique s'engage automatiquement et l'indication « AUTO » apparait sur l'écran LCD.

Pour enregistrer / rappeler une station de radio préréglée

Vous pouvez enregistrer jusqu'à 18 FM stations de radio prérgliées dans la mémoire, manuellement ou automatiquement.

- Pour prérégler une station:

• Sélectionnez une bande (le cas échéant)

-Sélectionnez une station à l'aide des touches ou.

• Appuyez et maintenez enforcé le bouton MEM pour acceder au menu des stations préselectionnées. Tournez ensuite le

bouton volume vers la position 1, 2, 3, 4,5 ou 6 sur laquelle vous voulez enregister la station. Appuyez a nouveau sur le bouton MEM, la station en cours d'écoute sera enregistrée à la position désirée. Lorsqu'une station RDS est enregistrée, les paramètres PI, PS, AF le sont également.

- Pour écouter une station enregistrée:

• Selectionnez la bande (si besoin)
• Appuyez brièvement sur le bouton MEM et tournez le bouton volume vers la position désirée. Rappuyez sur le bouton MEM pour écouter la station enregistrée. En mode RDS, la fréquence alternative la plus forte (AF) est automatiquement selectionnée après recherche.

Prérglage automatique / Balayage des stations prérgliées

- Balayage des stations préregliées:

Appuyez brievement sur AMS pour lancer le balayage des stations préréglées dans les mémoires de la bande en cours. Chaque station préréglée clignote pendant 5 secondes et le son s'active, avant de passer à la station suivante, jusqu'à ce que le balayage attigne la station préréglée de votrechoix. Appuyez à nouveau sur AMS pour interrompre le balayage des stations préréglées.

- Préroglage automatique :

Appuyez sur AMS pendant plus de 2 secondes pour passer en mode préréglage automatique. Tout la bande est balayée et les six stations dont l'émission est la plus puissant sont enregistrées dans les mémoires préréglées une fois le balayage terminé.

Fonction RDS (Radio Data System)

Réglage des fréquences alternatives

Appuyez sur AF/REG pour activer ou désactiver le mode AF. L'icone AF sur l'écran LCD peutprésenter 3 états différents :

Icône désactivée: mode AF désactivé.

Icône activée: mode de commutation AF activé et informations RDS représentées.

Icône clignotante: mode AF sélectionné, maisaucun signalRDS n'est actuellément reçu.

Lorsque le mode de commutation AF est sélectionné, la radio vérifie la puissance du

signal AF en permanence. L'intervalle entre les vérifications de chaque AF dépendant de la puissance du signal sur la station actuelle : d'une minute pour une station dont l'émission est puissant à quelques secondes si le signal est faible. Chaque fois qu'un nouvel AF est plus fort que la station en cours, l'autoradio bascule sur cette fréquence très brièvement. Dans la mesure où la coupure de son liée à la commutation AF ou à la vérification est très brève, elle est pratiquement inaudible dans le cadre d'un programme normal. En mode FM, lorsque la commutation AF est activée, la fonction de préréglage manuel ou automatique et de balayage des stations préréglées ne peut recevoir et enregistrer que des programmes RDS.

Mode régional

Appuyez sur la touche AF/REG durant deux secondes, pour allumer ou eteindre le mode régional.

Certaines stations de radio diffusent parfois des programmes régionaux.

Lorsque le mode régional est activé, la radio accepte les stations RDS représentant des variantes régionales, la réception se fait alors à partir de la station régionale.

Lorsque le mode régional est désactivé, la radio ignore les variantes régionales et le programme resteinchangé.

Utilisation de la fonction PTY

Appuyez et maintenez enforcée PTY pendant plus de 2 secondes pour acceder au menu PTY. Le type par défaut est NEWS (informations).

Tournez la molette du volume pour sélectionner une option PTY différente comme suit :

NEWS->AFFAIRS->INFO->SPORT->
EDUCATE->DRAMA->CULTURE->

SCIENCE->VARIED->POP M->ROCK M->EASY M->LIGHT M->CLASSICS->OTHER M->WEATHER->FINANCE->CHILDREN->
SOCIAL->RELIGION->PHONE IN->TRAVEL ->LEISURE->JAZZ->COUNTRY->NATION M -> OLDIES-> FOLK M-> DOCUMENT->
TEST->ALARM -> NEWS

Si vous n'appuyez sur aucune touche pendant 5 secondes, l'écran revient à son état normal.

Utilisation de la fonction de seLECTION PTY

Appuyez brièvement sur PTY pour activer ou désactiver la recherche PTY. Lorsque le mode de recherche PTY est activé et que vous appuyez sur la touche ou , la recherche PTY débute. La recherche PTY s'arrête lorsqu'une station offrant le type de programme sélectionné est détectée; dans le cas contraire, « NOT FND » s'affiche sur l'écran LCD. Pendant le processus de recherche PTY, appuyez sur n'importequelle touche pour interrompree l'opération.

Utilisation des announcements de circulation

Appuyez et maintenez enfoncée la touche TA pour activer ou désactiver le mode TA. Par défaut, le mode est désactivé.

• Lorsque le mode TA est activé mais qu'aucuneannounce de circulation n'est transmise, levoyant TP clignote.
• Lorsque le mode TA est activé et qu'un signal TP est disponible depuis la station en cours, levoyant TP cette de clignoter et s'allume.
• Lorsqu'un signal RDS TA est disponible depuis la station en cours, le voyant TA s'allume.
• Lorsque le mode TA est activé et qu'uneannounce de circulation est transmise :

a. Le niveau sonore est régle sur le volume TA.
b. Il est possible d'interrompree le disque (CD/MP3/WMA), la lecture USB/SD/MMC ou AUX IN ou le mode de station radio en cours afin de basculer temporairement sur le mode radio.
c. Le texte « Traffic » s'affiche.
d. L'unité revient au réglage initial après la fin de l'announce de circulation.
e. Lorsque vous insérez un nouveau support (DISC/SD/MMC/USB), le mode TPEst automatiquement désactivé et le mode change.
f. Lorsque vous appuyez sur MODE, le mode TP est automatiquement désactivé et le mode change.

Fonction d'interruption TA

Lorsque you appuyez sur cette touche, l'annonce de circulation en cours est annulée. Toutefois, le mode TA n'est pas désactivé.

Remarque:

1. Si le mode TA est activé, la fonction de réglage automatique s'arrête à la station où un signal TA est disponible.
2. Si la recherche PTY est activée, la fonction de réglage automatique s'apparente à une recherche PTY.
3. Si le mode AF est activé, la fonction de réglage automatique s'arrête à la station RDS.
4. Si les modes PTY, AF et TP sont actifs, une recherche PTY a lieu, puis une recherche TP, et enfin une recherche AF.

Lecteur CD/MP3/WMA

Lancer et éjecter un CD

1. Allumez votre apparéil.
2. Appuyez sur le bouton OPEN (♂) situé sur la façade externe de l'autoradio. Insérez un CD face peinte vers le haut dans la fente du lecteur; la lecture se déclenché automatiquement.
3. Appuyez sur la touche EJECT (▲) pour éjecter votre CD.

Lecture/Pause

En mode lecture de supports (CD/MP3/WMA /USB /SD/MMC), appuyez sur la touche ( ) pour interrompre la lecture. Appuyez de nouveau sur cette touche pour reprendre la lecture.

Lecture de la piste précédente/suivante

• En mode lecture de supports (CD/MP3/WMA /USB/SD/MMC), appuyez brievement sur la touche▶ pour lire la piste suivante.
• Lorsque la lecture de la piste ou du fichier en cours a démarré depuis moins de 2 secondes, appuyez brievement sur la touche « pour dire la piste précédente.
• Lorsque la lecture a début depuis plus de 2 secondes, appuyez sur la touche « pour la reprendre depuis le début.

Lecture rapide vers l'avant et vers

l'arrière

Lors de la lecture d'un CD ou de fichiers MP3/WMA, appuyez et maintenez enforcée la touche ou pour effectuer une lecture rapide vers l'avant ou vers l'arrière. Relâchez les touches lorsque vous arrivèz à l'emplacement de votre choix ; la lecture reprend normalement.

Scanne du disque

Vous pouvez écouter les 10 premières secondes de chaque morceau sur le disque en cours de lecture. Merci de vous reférer à la partie “SCN ON/OFF”.

Répartition

Vous pouvez repeter la lecture d'un dossier ou d'un morceau. Merci de vous reférer à la partie "RPT ALL / ONE".

Lecture aléatoire

Vous pouvez lancer la lecture en mode aléatoire des morceaux. Merci de vous référer à la partie « SHF ON/OFF »

Sélection des pistes de format MP3/WMA

Vous pouvez acceder à 3 types différents de modes de recherche de piste pour le format MP3/WMA :

Recherche par numero de fichier -> Recherche par nom de fichier -> Recherche d'un repertoire -> Quitter le menu de recherche

Recherche par numero de fichier :

a) Appuyez une fois sur la touche AMS pour acceder à la recherche par nombre de fichier. L'indication « 00^* ---- » s'affiche.
b) Tournez le bouton de volume/sélection pour sélectionner le numéro du fichier désiré. Appuyez ensuite sur la touche BAND/ENTER pour confirmer votre choix et lancer la lecture du fichier sélectionné.

Recherche par nom de fichier :

a) Appuyez deux fois sur la touche AMS, l'indication « A* » s'affiche et « A » clignote.
b) Tournez le bouton de volume/sélection ou / pour désir un caractère pour l'emplacement qui clignote. Sélectionnez une dette de l'alphabet (de A à Z) ou un chiffre (de 0 à 9). Appuyez sur la touche volume/sélection pour confirmer vos sélection et passer au caractère suivant.
c) ÀpRES avoir saisi les premières lettres du nom du fichier recherche, appuyez sur la touche BAND/ENTER pour confirmer. Si l'appareil trouve un fichier commençant par ces lettres, la lecture commence automatiquement. Si l'appareil ne trouve

aucun fichier correspondant à votre recherche, l'indication « NO MATCH » (aucun résultat) s'affiche. S'il existe plusieurs fichiers parler par ces lettres, l'appareil commence la lecture du premier fichier dans l'ordre alphétique.

Recherche d'un repertoire :

a) Appuyez trois fois sur la touche AMS pour rechercher un réseau.

b) Tournez le bouton de volume/sélection ou / pour faire défiler les différents repertoires.
Si le disque ne contientaucun répertoire, l'indication «ROOT» (répertoire racine) apparait sur l'afficheur LCD.
c) Appuyez sur la touche BAND/ENTER pour lancer la lecture à partir du premier fichier du réseau choisi.

Informations ID3 des fichiers MP3

Lors de la lecture de disques au format MP3, le nom du dossier, le nom du fichier, le titre, l'artiste et des informations sur l'album défilent automatiquement sur l'écran LCD.

Remarque:

Les éléments indiqués ci-dessus défilent sur l'écran LCD si la musique MP3 en cours de lecture contient les informations ID3 correspondantes au format 1.0/2.0. Dans le cas contraire, aucun élément ne s'affiche.

CD Mixte

L'appareil peut eventuèlement dire les CD en mode mixtes (contenant à la fois des pistes de CD audio et des fichiers MP3/WMA).

En mode par défaut, l'appareil lit d'abord toutes les chansons au format MP3/WMA, puis les chansons au format CD.

Fonction USB

Sur la façade de votre apparéil se trouve une interface USB, par le biais de laquelle, vous pouvez connecter vos périphériques USB.

Utilisation d'un périphérique USB:

Lorsque vous connectez un périphérique sur l'interface de votre apparéil, ce dernier commence automatiquement la lecture des fichiers contenus dans celle-ci (exactement comme quand on insère un CD dans le lecteur). Si le périphérique est déjà en place et que votre apparéil est en train de dire un CD, par exemple, pressez la touche MODE pour sélectionner le mode USB.

Remarques:

• Les fonctions des dossiers MP3 en USB sont les mêmes que les fonctions MP3 décrites dans la partie CD MP3/WMA.
• Lorsque votre apparéil est en train de生存 cette périphérique USB, n'y touchez pas et ne l'enlevez pas.
  -Si en suivant les instructions ci-dessus, l'appareil n 'arrive pas à direvres péripérisque USB assurez-vous bien qu'il soit bien adaptable à votre apparéil, si oui enlevez-le, puis remettez-le à nouveau dans l'interphase USB.
• Cet apparéil n'est compatible qu'avac les formats MP3 standards. Les formats spécifiques à certains baladeurs MP3 sont donc exclus.
• Lorsque vous connectez un baladeur MP3 pourvu d'une pile (batterie non rechargeable), nous vous conseillons dePTRirer cette pile avant utilisation, pour prévenir tous risques eventuels d'explosion de cette pile dus a un défaut de charge.
• Changez de mode (radio ou CD) avant d'extraire le périphérique USB de votre apparéil.

Fonction de cartes SD/MMC

Utilisation d'une carte SD/MMC :

Lorsque you insérez une carte SD/MMC dans le slot, l'autoradio commence automatiquement la lecture de cette carte.

Si vous insérez un disque dans l'appareil pendant la lecture d'une carte SD/MMC, l'autoradio commence automatiquement à dire le disque. Vous pouvez appuyer sur la touche MODE pour selectionner le mode carte.

Remarques :

• Les fonctions des dossiers MP3 en carte SD/MMC sont les mêmes que les fonctions MP3 décrites dans la partie CD MP3/WMA.

• Pendant la lecture d'une carte mémoire, veuillez ne pas toucher ou-retirer la carte.

• Si l'autoradio ne parvient pas à dire la carte alors que vous avez respecté les consignes ci-dessus, vérifie si la carte est en bon état. Vous pouvez également la retirer et l'insérer à nouveau dans le slot pour carte.

Fonction AUX IN

Cet apparéil est pourvu d'une entrée auxiliaire jack, vous pouvez connecter à cette entrée tout dispositif étant pourvu de ce type de sortie. Puis appuyez sur la touche MODE pour sélectionner le mode auxiliaire.

Characteristiques techniques

1. GENERAL

Alimentations requise DC 12 Volts, masse négative

Dimensions du châssis 178(W)x160(D)x 50(H) mm

Contrôle des tons

• Basse (@ 100 Hz) ±10 dB
  -Aigus (@10 kHz) ±10 dB

Puissance maximum 4x40 watts

Consommation 15 Ampères (max.)

2. LECTEUR CD

Rapport signal bruit >55 dB

Séparation stéréophonique > 40 dB

Réponse en fréquence 20Hz-20 kHz

3. RADIO

FM

Gamage de réception 87.5 - 108.0 MHz

IF 10.7 MHz

Sensibilité (S/N=30dB) 4μV

Avant de consulter cette liste, prenez soit de vous assurez de vos connexions.

Si malgré la consultation de cette listeYOUR problème persiste, rapprochez vous de voter revendeur.

Symptôme	Cause	Solution
L'appareil ne s'allume pas.	La clé de contact du vehicule n'est pas sur ACC.	Tournez la clé de contact sur ACC.
	Le fusible a sauté.	Remplacez le fusible.
Impossible d'insérer, de litre ou d'éjecter un disque.	Un disque est deja dans l'appareil.	Enlevez le CD du lecteur puis insérez le nouveau.
	Le disque est à l'envers.	Ejectez le disque liévenant avant d'en insérer un autre.
	Le CD est très sale, rayé ou vierge.	Nettoyez ou remplacez le disque.
	La température à l'intérieur de la voiture est trop élevé.	Attendre que la température redescende.
	Il y a de la condensation	Eteindre l'appareil quelques heures puis le rallumer.
Pas de son.	Le volume est au minimum.	Augmenter le volume.
	Le câblage n'est pas correct.	Vérifier le câblage.
Le son sauté.	L'angle d'installation dépasse 30°.	Choisissez un autre emplacement (moins de 30°).
	Le disque est très sale ou fissuré.	Nettoyer ou remplancer le disque.
Les touches ne répondent plus correctement.	1. Le microprocesseur est brouillé.	1. Appuyez sur la touche RESET.
	2. La façade est mal connectée à l'unité.	2. Replacez-la correctement.
Pas de réception radio.	Le cable d'antenne n'est pas connecté.	Reconnectez le cable d'antenne.
Le mode de recherche automatique de la radio ne fonctionne pas.	La réception est trop faible.	Sélectionnez une station manuelle.
