Marque	PROLINE
Modèle	GR607
Type de produit	Climatiseur mobile
Usage	Domestique uniquement
Puissance frigorifique nominale	2,1 kW
Puissance absorbée nominale	0,79 kW
Coefficient d'efficacité énergétique (EER)	2,6
Classe énergétique	A
Niveau de puissance acoustique	65 dB(A)
Réfrigérant	R410A
Quantité de réfrigérant	0,48 kg
Poids	24 kg
Consommation en veille	0,276 W
Consommation en arrêt par thermostat	89,2 W
Modes de fonctionnement	Rafraîchir, Déshumidifier, Ventilation seule, Auto
Plage de réglage de température	16°C à 30°C
Affichage réservoir plein	« H8 » clignotant
Accessoires inclus	Tuyau d'évacuation, adaptateur, raccords, bouchon, colliers, vis, tuyau de vidange
Entretien	Nettoyage régulier des filtres et du boîtier
Sécurité	Arrêt automatique si réservoir plein, ne pas utiliser en pièce humide

FOIRE AUX QUESTIONS - GR607 PROLINE

Comment installer le tuyau d'évacuation ?

Pour les modes Rafraîchir et Auto, vissez les raccords d'évacuation et de tuyau sur les extrémités du tuyau. Insérez le raccord d'évacuation dans la sortie d'air au dos de l'appareil jusqu'au déclic. Déployez le tuyau et vissez l'adaptateur d'évacuation sur le raccord de tuyau. Ne pliez pas le tuyau.

Que faire si l'écran affiche 'H8' ?

Le réservoir d'eau interne est plein. Éteignez et débranchez l'appareil. Placez un récipient sous l'orifice de vidange inférieur, retirez le bouchon en caoutchouc et laissez l'eau s'écouler. Rebranchez et rallumez.

Comment nettoyer les filtres ?

Éteignez et débranchez l'appareil. Retirez les filtres, aspirez-les ou tapotez-les pour enlever la poussière, rincez à l'eau courante et séchez-les complètement avant de les remettre en place. N'utilisez jamais le climatiseur sans filtres.

Puis-je utiliser le climatiseur sans le tuyau d'évacuation ?

Oui, mais uniquement en modes Ventilation seule ou Déshumidifier. Pour les modes Rafraîchir et Auto, le tuyau d'évacuation est indispensable pour évacuer l'air chaud.

Quelle est la consommation électrique en veille ?

La consommation en mode veille est de 0,276 W, très faible.

Comment vider le réservoir d'eau ?

Éteignez et débranchez l'appareil. Placez un récipient sous l'orifice de vidange inférieur, retirez le bouchon en caoutchouc et laissez l'eau s'écouler. Si un tuyau de vidange est installé, retirez-le du support, enlevez le bouchon et dirigez-le dans une bassine.

Le climatiseur est bruyant, que faire ?

Vérifiez que l'appareil est bien à l'horizontal sur une surface plane et rigide pour réduire les vibrations. Assurez-vous qu'il n'y a pas d'obstruction des grilles d'air.

Quel réfrigérant est utilisé et est-il dangereux ?

Le réfrigérant est le R410A, un gaz fluoré à effet de serre avec un potentiel de réchauffement global de 2087,5. Il ne doit pas s'échapper dans l'atmosphère. Toute intervention sur le circuit frigorifique doit être effectuée par un professionnel.

Puis-je utiliser l'appareil dans une salle de bain ?

Non, pour éviter un risque de choc électrique, n'utilisez pas l'appareil dans les pièces humides comme les salles de bain ou les buanderies.

Comment régler la température ?

Appuyez plusieurs fois sur les touches + ou - pour régler la température entre 16°C et 30°C. L'écran affiche la température réglée en mode Rafraîchir.

MODE D'EMPLOI GR607 PROLINE

Cet apparéil est destiné à un usage domestique uniquement. Touteutilisationautre que ceile prévue pour cet apparéil,ou pour une autre application que ceile prévue,par exemple uneapplication commerciale,est interdite.

Cet apparéil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ilts (si elles) sont correctement surveillé(e)s ou si des instructions relatives à l'utilisation de l' apparéil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Les enfants ne doivent pas jouer avec l' apparéil. Le nettoyage et l'entretien par l'usager ne doivent pas être effectués par des enfants sans surveillance.

Si le cable d'alimentation est endommagé, il doit être remplaçé par le fabricant, son service après vente ou des personnes de qualification similaire afin d'éviter un danger.

Les détails concernant la méthode et la fréquence du nettoyage sont définis en page 9 & 10 dans la section de “NETTOYAGE ET ENTRETIEN”.

Le fluide frigorigène utilisé dans cet apparéil est un gaz à effet de serre fluoré qui peut être nocif pour l'environnement et peut être responsable du réchauffement global s'il s'échéppé dans l'atmosphère.

Le R-410A utilisé dans cet apparéil est un gaz à effet de serre fluoré relevant du protocole de Kyoto, qui peut être nocif pour l'environnement et peut être responsable du réchauffement global s'il s'échappe dans l'atmosphère. Son potentiel de réchauffement global est 2087.5.

CONSIGNES DE SECURITE IMPORTANTES

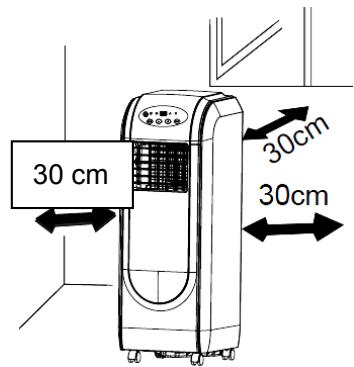

• Utilisez l'appareil exclusivement à la verticale sur une surface horizontal et plane, à 30 cm au minimum de tous les murs et objets.

• Éteignez et débranchez l'appareil quand vous ne l'utilise pas et avant de le nettoyer.
• Transportez et rangez l'appareil exclusivement en position verticale.
• Placez toujours l'appareil sur une surface horizontal et stable.
• Ne couvrez pas et ne bouchez pas les grilles d'entrée et de sortie d'air.
• N'utilisez pas l'appareil dans les pieces humides, par exemple dans les salles de bain et les bunderies, pour éviter un risque de chic électrique.
• Ne placez pas d'objet sur l'appareil.
• N'utilise pas l'appareil avec les mains mouillées ou humides.
• N'utilise pas l'appareil en présence de substances ou vapeurs inflammables, par exemple de l'alcool, des insecticides, de l'essence, etc.
• N'allumez pas et n'éteignez pas l'appareil avec sa fiche secteur. Utilisez TOUJOURS le panneau de contrôle pour allumer et éteindre l'appareil.
• L'appareil doit toujours être utilisé avec ses filtres.

DESCRIPTION

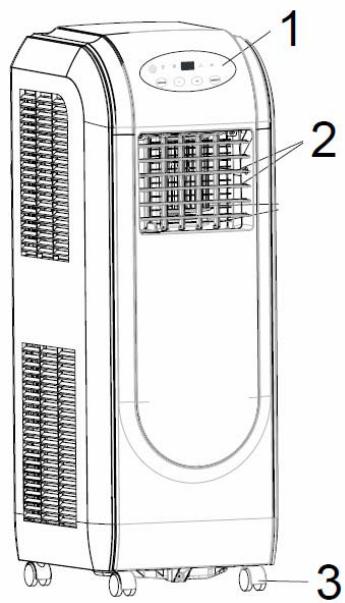

Devant

1. Panneau de contrôle
2. Déflecteurs
3. Roublettes

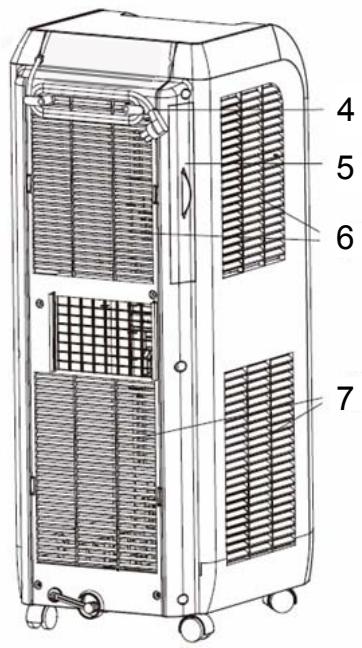

Dos

1. Cordon d'alimentation
2. Filtre
3. Grilles d'entrée d'air supérieures
4. Grilles d'entrée d'air inférieures

Accessoires
Raccord d'évacuation

Raccord de tuyau

Adaptateur d'évacuation

Tuyau d'évacuation

Vis

Fixation

Bouchon en caoutchouc

Colliers de fixation de tuyau (2)

Tuyau de vidange

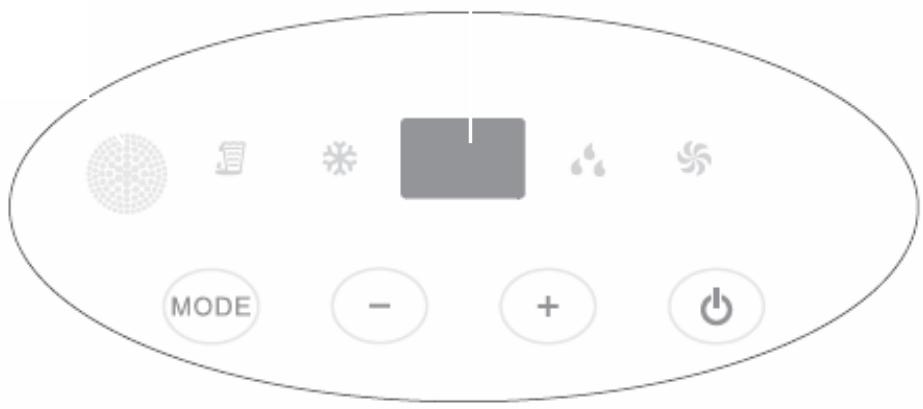

Écran

Touches :

MODE Sélectionner le mode

+/- Régler la température

Marche/Arrêt

Voyants :

Réserveoir d'eau plein

Mode Rafräîchir

Mode Déshumidifier

Mode Ventilation Seule

INSTALLATION

Cet apparéil est un climatiseur mobile qui peut être déplaced d'une pièce à l'autre.

Installation du tuyau d'évacuation

Les adaptateurs et le tuyau d'évacuation doivent être installés ou désinstallés en fonction de l'utilisation.

Pour les modes RAFRAÎCHIR et AUTO	Installez les adaptateurs et le tuyau d'évacuation
Pour les modes VENTILATION et DÉSHUMIDIFIER	Déinstallé les adaptateurs et le tuyau d'évacuation

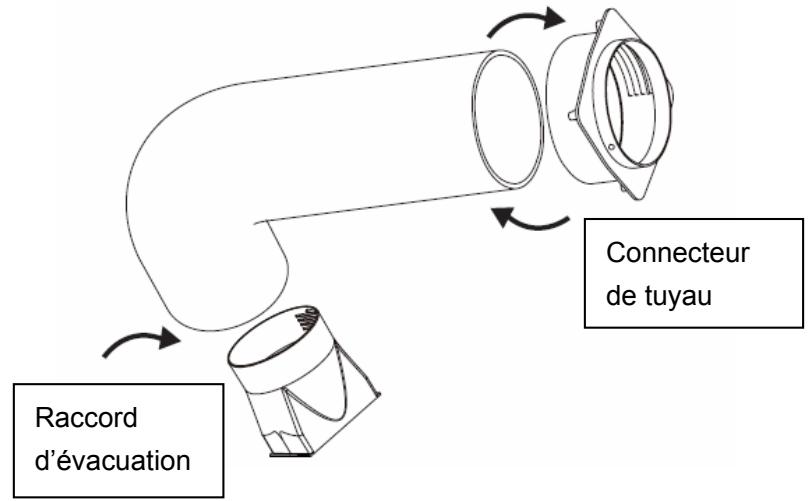

1. Vissez les raccords d'évacuation et de tuyau sur les deux extrémités du tuyau d'évacuation.

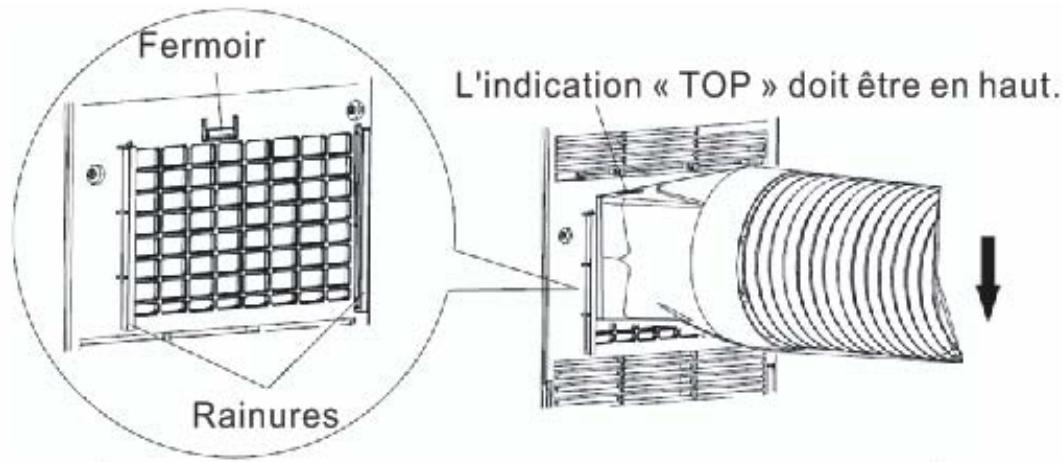

1. Insérez le raccord d'évacuation dans la sortie d'air au dos de l'appareil jusqu'à entendre un déclic.

1. Déployez le tuyau et vissez l'adaptateur d'évacuation sur le raccord de tuyau.

2. REMARQUE: Le tuyau peut être allongé, mais il est préférible d'utiliser la longueur la plus courte pour accroître l'efficacité.

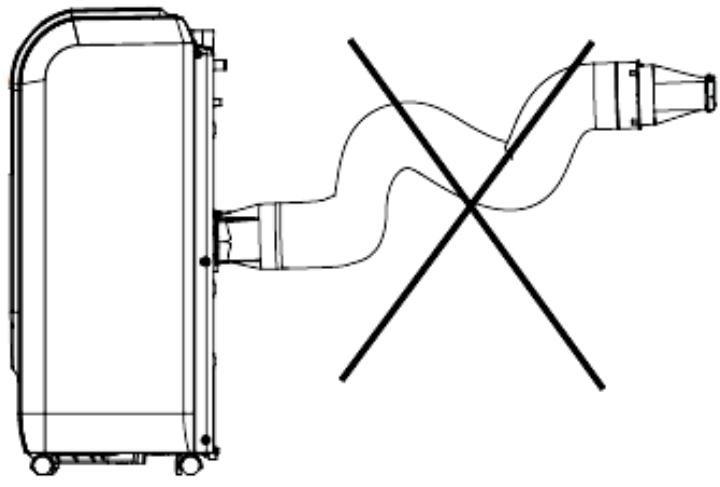

3. IMPORTANT : NE PLIEZ PAS LE TUYAU.

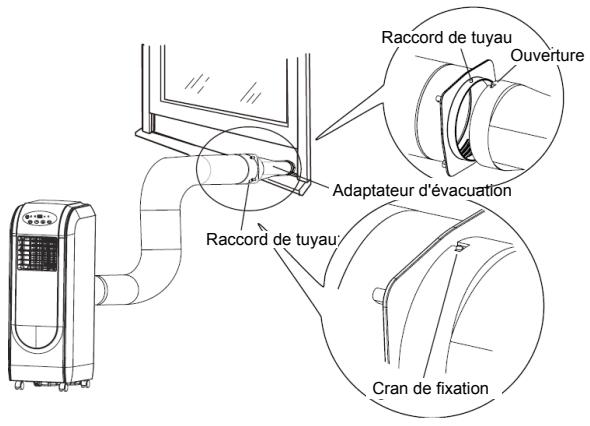

Installation d'un tuyau d'évacuation sur une fenêtre

1. Alignez le raccord du tuyau avec l'ouverture de l'adaptateur d'évacuation.

2. Connectez le raccord du tuyau avec l'adaptateur d'évacuation.

3. Placez l'adaptateur d'évacuation hors de la fenêtre lorsque l'appareil est en cours de fonctionnement.

UTILISATION

Branchez l'appareil dans une prise électrique. L'appareil se met en voille.

Allumer l'appareil

Appuyez sur pour allumer l'appareil. Appuyez à nouveau sur pourmettre l'appareil en veille.

Sélectionner le mode de fonctionnement

Appuyez plusieurs fois sur MODE pour selectionner le mode de fonctionnement : rafraîchir, déshumidifier ou ventilation seule.

Levoyant/indicateur du mode sélectionné s'allume/s'affiche.

Panneau de contrôle

Régler la température

Appuyez plusieurs fois sur + / - pour régler la température.

L'écran affiche la tempéature que vous avez régée dans le mode rafraîchir ( ).

Plage de réglage de la température :

30^ max.

16^ min.

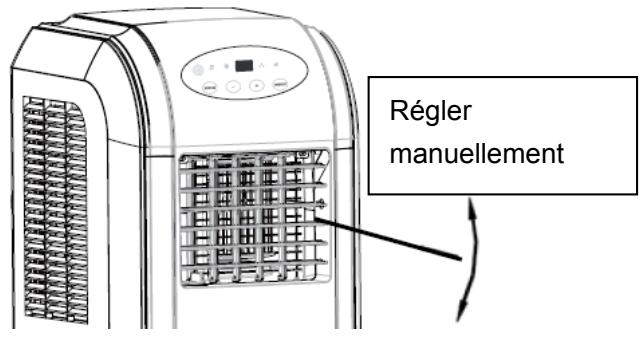

Régler l'orientation du flux d'air

Modifiez l'orientation des déflecteurs

horizontal pour régler le flux d'air.

VIDANGE

Dans des conditions d'humidité élevée, il peut être nécessaire de vider le réservoir d'eau interne. Quand le

réservoir d'eau interne est plein, l'écran affiche « H8 » et l'indicateur clignote.

L'appareil s'arrête de rafraîchir/déshumidifier.

Avant d'allumer l'appareil, inserez le bouchon en caoutchouc dans l'orifice de vidange inférieur ou raccordez le tuyau de vidange fourni sur l'orifice de vidange.

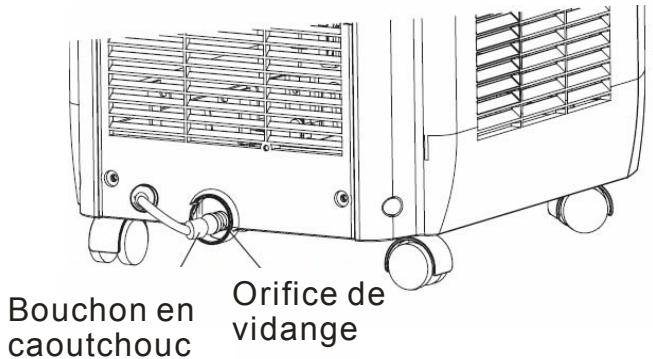

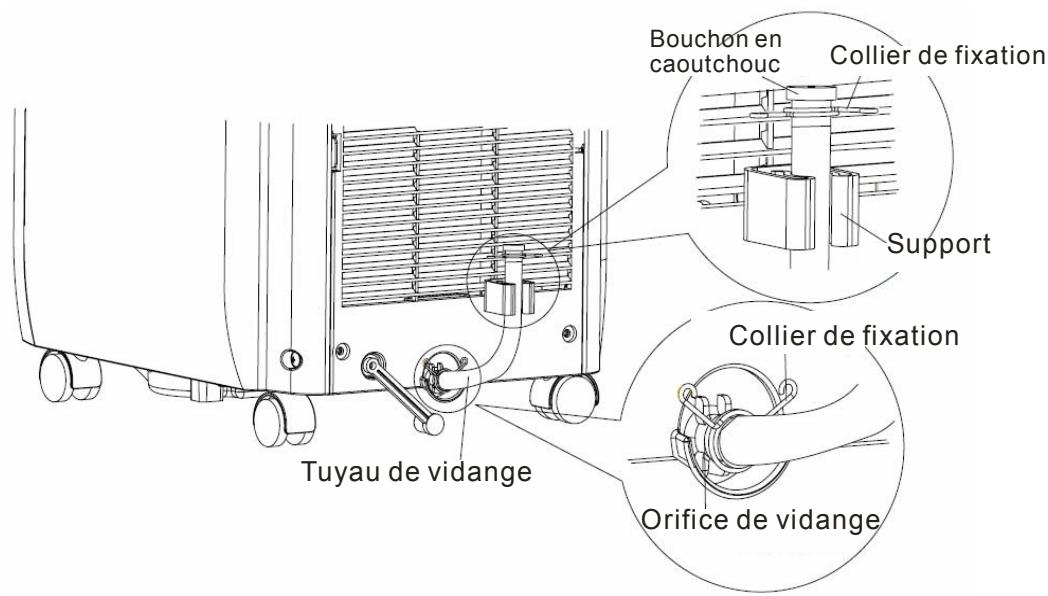

Raccorder le tuyau de vidange fourni sur l'orifice de vidange :

1. Retirez le bouchon en caoutchouc de l'orifice de vidange inférieur.

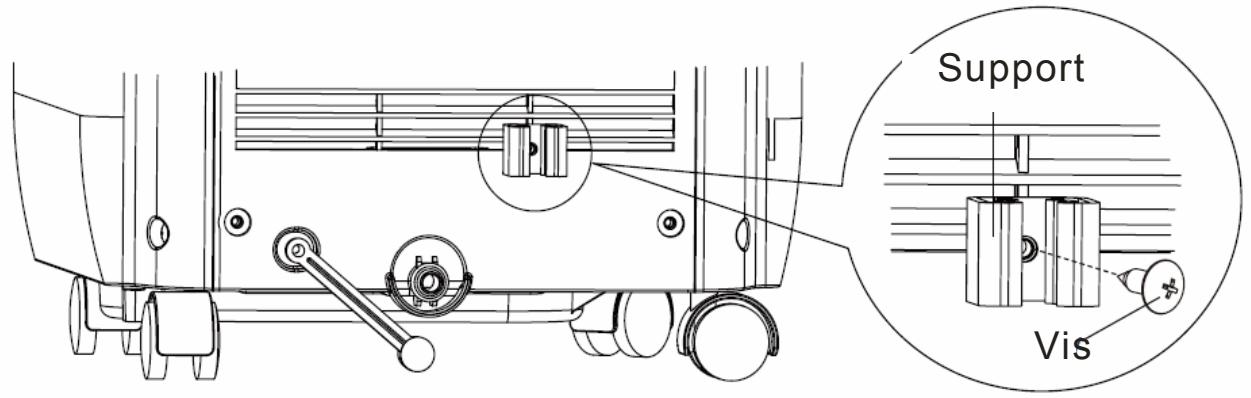

1. Fixez le support sur la grille d'entrée d'air inférieure avec la vis fournie.

1. Vissez l'une des extrémités du tuyau de vidange sur l'orifice de vidange et fixez-le avec un collier de fixation.
2. Attachez le tuyau de vidange sur le support. Attachez-le avec un collier de fixation et attachez le bouchon en caoutchouc sur l'autre extrémité du tuyau de vidange.

Vider le réservoir d'eau :

1. Éteignez l'appareil et débranche sa fiche de la prise secteur.
2. Placez un récipient sur le sol sous l'orifice de vidange inférieur.

3. Retirez le bouchon en caoutchouc de l'orifice de vidange et laissez l'eau s'écouler complètement.

4. Si un tube de vidange est utilisé, procédez comme suit :

1) Retirez le tuyau de vidange du support.
2) Enlevez le bouchon en caoutchouc du tuyau de vidange.
3) Placez le tuyau de vidange dans une bassine.

1. Réinstallé le bouchon en caoutchouc ou le tuyau de vidange, branche la fiche de l'appareil dans une prise électrique, puis allumez l'appareil.

2. « H8 » disparaît de l'écran.

NETTOYAGE ET ENTRETIEN

Éteignez l'appareil et débranchez-le de la prise secteur avant de le nettoyer. Pour maximiser l'efficacité de l'appareil, nettoyz-le régulièrement.

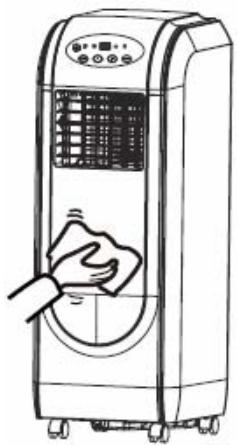

Nettoyer le boitier

Nettoyez le boîtier avec un chiffon légèrement humide.

N'utilise jamais de nettoyant chimique ou abrasif.

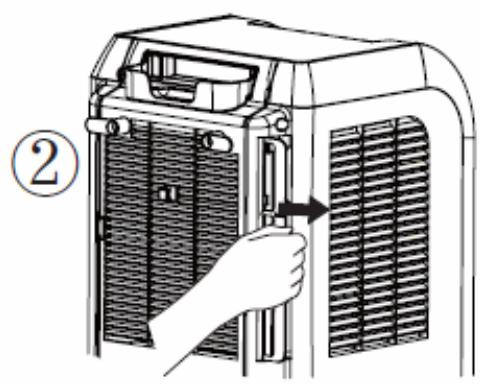

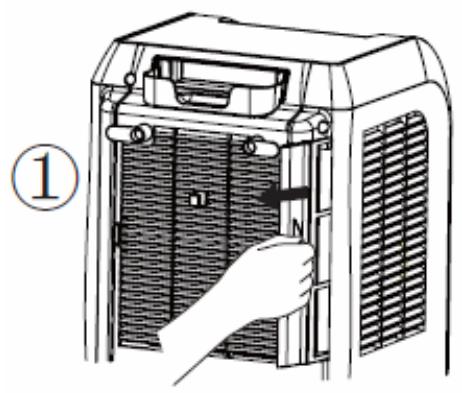

Nettoyer les filtres

• Retirez les filtres.

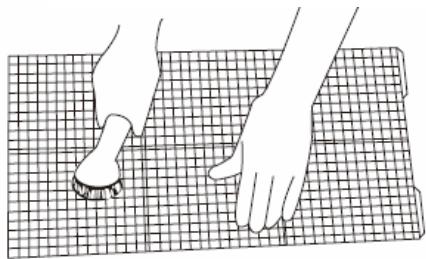

• Les filtres doivent être régulièrement nettoyés. Aspirez les filtres avec un aspirateur ou tapotecz-les pour en enlever les poussières et saletés, puis rincez-les soigneusement à l'eau courante. Séchez-les intégralement avant de les remettre en place.

REMARQUE: N'utilisez jamais le climatiseur sans les filtres.

Rangement

• Videz intégralement l'eau contenue dans l'appareil (s'il y en a), puis faites-le fonctionner dans le mode ventilation seule quelques heures afin de secher intégralement l'intérieur de l'appareil.
• Nettoyez le filtré.
• Rangez l'appareil dans un endroit sec.

DéPANNAGE

N'essayez pas de réparer ni de démonter le climatiseur vous-même.

Problème	Cause possible	Solution possible
Le climatiseur ne fonctionne pas.	Il n'y a pas d'alimentation.	Branchez l'appareil dans une prise électrique fonctionnelle, puis allumez-le.
	« H8 » s'affiche.	Videz le réservoir d'eau interne.
La capacité de rafraîchissement du climatiseur semble faible.	La pièce est exposée à la lumière directedu soleil.	Fermez les rideaux.
	Des fenêtres ou des portes sontouvertes. Il y a de nombreusespersonnes ou une source de chaleurdans la pièce.	Fermez les portes et les fenêtres.Retirez les sources de chaleur UTILisiez un climatiseursupplémentaire.
	Le filtré est sale.	Nettoyez le filtré.
	Les entrées ou les sorties d'air sontbouchées.	Enlevez les objets les bouchant.
	La température de la pièce estinférieure à la température régée.	Modifiez le réglage detempérature.
Le climatiseur estbruyant.	L'appareil n'est pas à l'horizontal.	Placez l'appareil sur une surfaceplane et rigide (cela permet deréduire les vibrations).

SPECIFICATIONS TECHNIQUES

Puisance frigorifique nominale (Prated frigorifique)	2,1 kW
Puisance frigorifique absorbée nominale (PEER)	0,79 kW
Coefficient d'efficacité énergétique nominal (EERd)	2,6
Consommation d'électricité en « arrêt par thermostat » (PTO)	89,2 W
Consommation d'électricité en mode « veille » (PSB)	0,276 W
Consommation d'électricité pour un appeareil de refroidissement à simple conduit (QSD)	0,8 kWh/h
Potentiel de réchauffement planétaire (PRP)	2087.5 kgCO2 eq.
Pression (refoulement/aspiration)	3,8/1,0 MPa
Pression maximale autorisée	5,8 MPa
Poids	24 kg
Réfrigérant	R410A
Quantité de réfrigérant	0,48 kg
Niveau de puissance acoustique	65 dB(A)
Classé énergétique (A+++......D, A+++ = économique D = moins économique)	A

En raison des modifications et améliorations apportées à nos produits, de petites incohérances peuvent apparaitre dans cette notice d'utilisation. Veuillez nous excuser pour la gène occasionnée.
