MODE D'EMPLOI DV1902N ARTHUR MARTIN

Table de cuisson vitrocéramique

DV 1902 N

Chère cliente, cher client,

veuillez dire attentivement leprésent mode d'emploi. TenezURTout compte du chapitre «Consignes de sécurité» aux premières pages. Veuillez conservece mode d'emploi en vue d'une consultation ultérieure. Transmettez-le à un évientuel nouvel utiliser de l'appareil.

Les symboles suivants sont utilisés dans le texte:

Consignes de sécurité

Avertissement: Conseils concernant votre propre sécurité.

Attention: Conseils destinés à éviter d'endommager l'appareil.

Indications et conseils pratiques

Informations concernant l'environnement

1. Ces chiffres vous guident étape par étape pour l'utilisation de l'appareil.
   2....
   3....

Ce mode d'emploi contient des indications pour remédier soi-même à d'éventuelles défaillances, consulter à cet effet la section

"Que faire si ...".

Sommaire

Notice d'utilisation 5

Sécurité 5

Protection de l'environnement. 6

Description de l'appareil 7

Equipement du plan de cuisson 7

Utilisation de la table de cuisson. 8

Foyer halogène 8

Commandes des foyers de la table de cuisson 8

Cuisson avec la zone de cisson 8

Voyant de contrôle de la chaleur résiduelle 9

Récipients de cuisson. 10

Nettoyage et entretien 12

Table de cuisson 12

Que faire si 14

En cas d'anomalie de fonctionnement 14

Instructions d'installation 15

Règlements, normes, directives 15

Conseils de sécurité pour l'installateur 16

Raccordementelectrique 16

Montage. 17

Conditions de garantie 21

Service après-vente 22

Plaque signalétique. 22

Notice d'utilisation

Sécurité

Pour ne pas perdre le bénéfice de la garantie en cas de panne, veuillez observer ces recom-mandations.

Cet apparéil est conforme aux directives CE suivantes :

• directive 73/23/CEE du 19.02.1973asse tension
• directive 89/336/CEE du 03.05.1989 relative à la compatibilité electromagnétique (CEM) y compris la directive de révision 92/31/CEE
• directive 93/68/CEE du 22.07.1993 relative à la certification CE

Utilisation réglementaire

• Cét apparéil est uniquement destiné à l'usage domestique habituel et pour faire cuir et rôtir des alimentés.
• L'appareil ne peut enaucun cas servir de plan de travail ou de support.
• Ne pas procéder à des transformations ou à modifications de l'appareil.

Sécurité enfants

• Eviter systématiquement que les enfants en bas âge s'approchéNT de l'appareil.
• Les enfants plus âgés ne doivent être autorisés à utiliser l'appareil qu'accompagnés et sous surveillance.

Consignes générales de sécurité

• Le montage et le branchement de l'appareil sont du ressort exclusif de spécialistes agréés.
• Les apparèils encascrables ne peuvent être mis en fonctionnement qu'après avoir été montés dans des armoires et des plans de travail homologués et adaptations.
• En cas de panne de l'appareil ou de dommages à la vitrocéramique (cassures, fêlures ou déchirures),mettre l'appareil hors fonctionnement et le débrancher.
• Le montage et le branchement de l'appareil sont du ressort exclusif de spécialistes agréés.

Précautions d'utilisation.

• Retirer les étiquettes et les films protecteurs de la vitrocéramique.
• Attention aux risques de brûlures lors de l'utilisation de l'appareil.
• S'assurer que les câbles d'appareils électriques n'entrent pas en contact avec les surfaces brûlantes de l'appareil ou les recipients brûlants.
• Les graisses et les huiles surchauffées peuvent rapidement s'enflammer. Surveiller constamment les mets cuits avec de la graisse ou de l'huile (par ex. des frites).
• Mettre les foyers hors fonctionnement après chaque utilisation.
• Veillez à ne pasmettre vos yeux en contact direct avec la lumière halogène des foyers halogène, car celle-ci éblout.

Précautions de nettoyage

• Mettre l'appareil hors fonctionnement et le laisser refroidir avant de le nettoyer.
• Pour des raisons de sécurité, il est interdit de nettoyer l'appareil avec un jet à vapeur ou un apparéil à haute pression.

Comment éviter d'endommager l'appareil

• Des objets peuvent endommager la vitrocéramque en tombant.
• Les plats de cuisson peuvent endommager la vitrocéramique enheitant le bord.
• Les plats de cuisson en fonte ou pourvus d'un fonds abimé peuvent érafler la vitrocéramique lorsqu'on les déplace.
• Les objets susceptibles de fondre ou les produits ayant débordé peuvent se consumer sur la vitrocérémique et doivent par conséquent être immédiatement enlevés.
• Ne pas placer de plats de cuisson vides sur les zones de cuisson et ne pasmettre ces dernières en fonctionnement sans récipient.

Elimination du matériel d'emballage

Les matériaux d'emballage sont écologiques et recyclables. Les matières plastiques portent un signe distinctif, par ex. >PE< , >PS< , etc. Eliminez les matériaux d'emballage en fonction de leur signe distinctif dans lesYZneurs prévus à cet effet sur le site de collecte de votre commune.

Appareils usages

Eliminez votre apparéil usage conformément à la réglementation en vigueur dans votre lieu de résidence.

Description de l'appareil

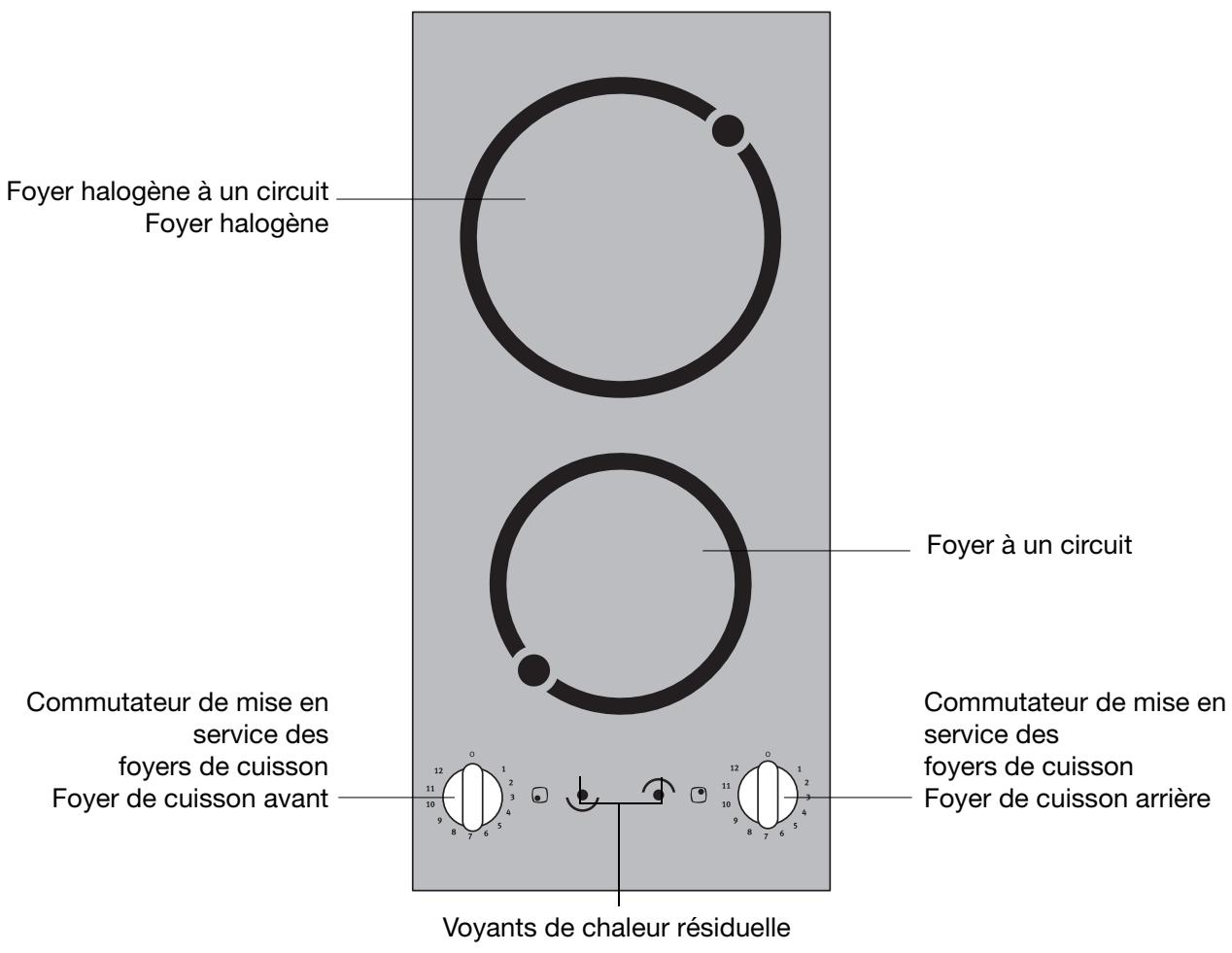

Equipement du plan de cuisson

Utilisation de la table de cuisson

A l'enclement du foyer, celui-ci peut émettre un bref ronflement. Ceci est une caractéristique des foyer vitrocéramiques et n'influence ni le fonctionnement ni la durée de vie de l'appareil.

Foyer halogène

Les foyers halogène permettent d'atteindre instantanément la puissance calorifique maximale.

Placez tout d'abord le plat de cuisson sur le foyer et allumez ensuite le foyer.

Avertissement : Ne regardez pas fixement les

foyers de cuisson (si votre apparéil en est équipé).

Commandes des foyer de la table de cuisson

• Réglage en continu de la puissance de cuisson de 1 à 12.

1 =puissance minimale
12 =puissance maximale

Cuisson avec la zone de cuisson

1. Pour saisir/commencer le rôtissage, sélectionner une puissance élevée.

2. Dans que de la vapeur se forme ou que laGRAisse estchaude, repasser sur le degré de poursuite de cuisson requis.

3. Pour terminer la cuisson, ramener le commutateur en position Arrêt.

Eteignez la plaque de cuisson environ 5 à 10 minutes avant la fin de la cuisson afin d'utiliser la chaleur résiduelle. Vous economiserez ainsi de l'énergie électrique.

Voyant de contrôle de la chaleurur résiduelle

Le plan de cuisson en vitrocéramique est équipé d'unvoyant de contrôle pour la chaleur résiduelle, un voyant a ete attribué à chaque foyer. Il s'allume des que la plaque correspondante est chaude et averit du danger qu'il y aurait à la toucher par inadvertance.

Meme si la plaque a ete eteinte, le voyant de la chaleur residuelle ne s'eteint que quand la plaque a refroidi.

Vous pouvez utiliser la chaleur résiduelle pour faire fondre quelque chose ou pour garder des plats au chaud.

Avertissement! Tant que levoyant de chaleur résiduelle est allumé,le danger de se brûler est toujoursprésent.

Attention! En cas de coupure du courant, le moyant de la chaleur résiduelle s'eteint également, et, de ce fait, vous n'êtes plus averti de la chaleur résiduelle existante. Néanmoins, il est toujours possible de se brûler. Vous pouvez l'éviter en observant attentivement la plaque.

Récipients de cuisson

• Vous reconnaissiez les bonnes batteries de cuisine au fond des casseroles. Le fond doit être aussi écais et aussi plan que possible.
• Faites attention au diamètre du fond du récipient lors de l'achat de nouvelles casseroles et poèles. Les fabricants mentionnent souvent le diamètre du bord du récipient.
• Les recipients à fond en aluminium ou en cuivre peuvent provoquer des colorations sur la surface vitrocéramique qui ne s'enlevent que très difficilement, voir pas du tout.
• N'utilise pas de casseroles en fonte ou avec un fond endommagé, qui est rugieux et présente des ébarbures. Cela peut provoquer des rayures lors des déplacements.
• A froid, les fonds de casseroles sont habituèlement légèrement bombés vers l'intérieur (concaves). Ils ne peuvent enaucun cas être bombés vers l'extérieur (convexes).
• Si vous utilisez des reçipients de cuisson spéciaux (p. ex. autocuseur, casserole avec joint, wok, etc.), veuillez respecter les indications du fabricant.

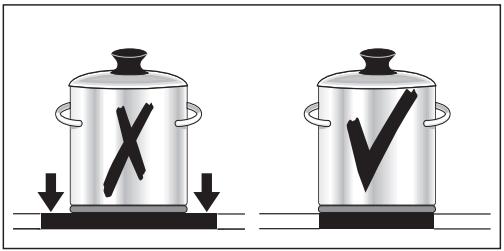

Conseils pour économiser l'énergie

• Placez toujours les casseroles et poêles sur la zone de cuisson avant d'enclencher celle-ci.

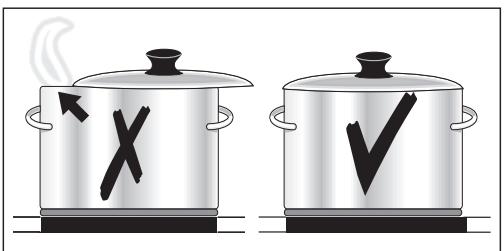

• Si possible, fermez toujours les cassetoles et poêles avec le couvercle.
• Coupez les zones de cuisson avant la fin de la cuisson afin d'utiliser la chaleur restante, p. ex. pour maintainir des aliments au chaud ou pour faire fondre.

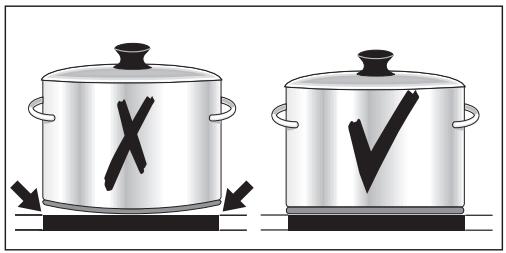

• Le diamètre du recipient et de la zone de cuisson doit être le même.

Valeurs repères d'utilisation de la plaque de cuisson

Les valeurs indiquées dans le tableau ci-après sont données à titre indicatif. Le réglage ajustat du commutateur pour un processus de cuisson donné dépend de la qualité des plats à cuisson ainsi que de la nature et de la quantité des alimentés.

Positiondu com-mutateur	Niveau de début de cuisson/ cuisson	Adapté pour
11-12	Faire bouillir	Faire bouillir des quantités importantes d'eau, faire cuire des pâtes (de Souabe)
10-11	Faire revenir à feu vif	Faire frire des pommes de terre, Faire revenir de la viande, par ex. du goulach, Faire cuire, par ex. des galettes de pommes de terre Faire cuire des filets, des steacks
8-9	Faire rôttiör à feu moyen	Faire cuire de la viande, des escaloppes, un cordon bleu Des côtelettes, des boulettes de viande hachée, des saucisses à rôtir, du fouie Un roux, un rôti cuit à point des oeuls, un gâteau aux oeuls, faire frire des beignets
5-7	Faire cuire à l'eau	Faire cuire des quantités importantes d'aliments Plats uniques composés et soupes, Faire bouillir des pommes de terre, Faire un bouillon de viande
4-6	Faire cuire à la va-peur, Cuire à l'étuvée	Faire cuire des légumes à l'étuvée, Faire cuire de la vainde à l'étouffée Faire cuire du riz au lait
3-5	Faire gonfler	Faire gonfler du riz et des plats à base de riz (remuer de temps en temps), Faire cuire à la vapeur de petites quantités de pommes de terre ou des légumes, Réchauffer des plats prêts
1-3	Faire fondre	Une omelette norvégienne, une omelette royale, une sauce hol-landaise, Conserver des plats au chaud, Faire fondre du beurre, du chocolat, de la gelatine
0		Chaleur résiduelle, position arrêt

Nous vous conseillons, pour faire bouillir ou pour faire revenir des plats, de positionner le commutateur sur "12" puis de poursuivre la cuisson enCHOISSSANT le niveau de cuisson adequat.

Nettoyage et entretien

Table de cuisson

Attention: Les produits de nettoyage ne doivent pas entraer en contact avec la surface vitrocéramique chaude! Tous les produits de nettoyage doivent être rincés avec suffisamment d'eau claire après le nettoyage, sinon ils pourraient avoir une action agressive lors du chauffage!

N'employez pas de produits de nettoyage agressifs, tels que p. ex. sprays pour fours ou grill, agents abrasifs grossiers ou produits de nettoyage abrasifs pour casseroles.

Nettoyez la table de cuisson après chaque utilisation, lorsqu'elle est tiède ou froide. Vous évitezz ainsi que les salissures n'adhérent.

Enlevez les taches de calcaire et les taches d'eau, les éclaboussures de graisse et les colorations aux reflets métalliques avec un produit de nettoyage pour surface vitrocéramique ou pour acier inoxydable du commerce.

Salissures légères

1. Essuyez la surface vitrocéramique avec un chiffon humide et un peu de produit de nettoyage.
2. Ensuite, essuyez avec un chiffon propre. Il ne doit pas rester de résidus de produit de nettoyage sur la surface.
3. Une fois parSEAine, nettoyz a fond l'ensemble de la surface vitroceramique avec un produit de nettoyage du commerce pour surface vitroceramique ou acier inoxydable.
4. Ensuite, rincez la surface vitrocéramique avec suffisamment d'eau claire et essuyez-la avec un chiffon propre ne peluchant pas.

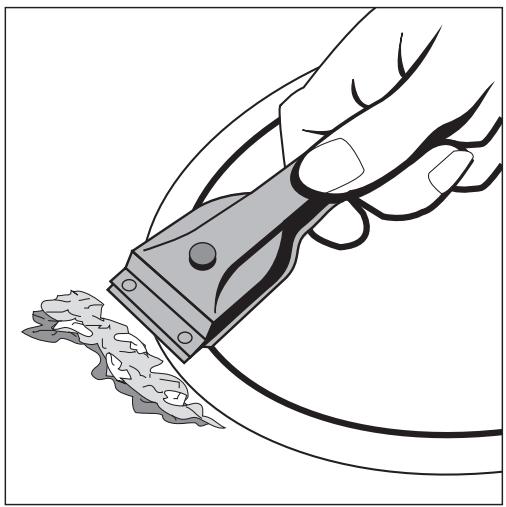

Salissures tenaces

1. Pour enlever les alimentents ayant débordé ou les éclaboussures cuites, utilisez un gratoir à lame de rasoir.
2. Tenez la lame du gratoir en oblique sur la surface vitrocéramique.
   3.Enlevez les salissures en laissant glisser la lame.

Vous pouvez obtenir le grattoir à lame pour le verre et le produit de nettoyage pour surface vitrocéramique dans le commerce.

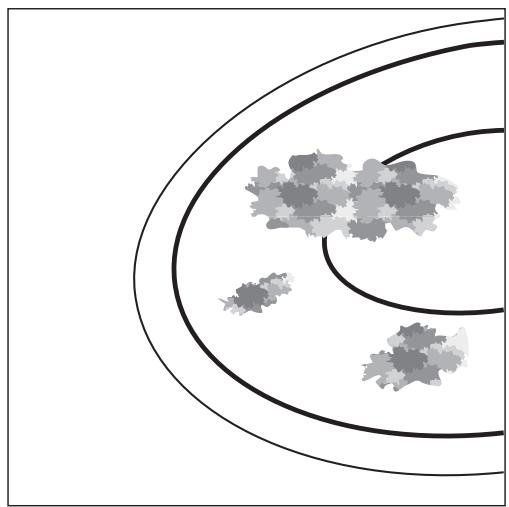

Salissures spécifiques

1. Enlevez le sucre caramélisé, les matières plastiques fondues, le film d'aluminium ou les autres matériaux fusibles immédiatement, lorsqu'ils sont encore chauds, avec un gratoir à lame pour le verre.

Attention: Danger de brûlure lors de l'utilisation du gratoir à lame pour le verre sur le foyer chaud!

1. Ensuite, nettoyez normalement le foyer refroidi.

Si le foyer avec le matériel au fondu a déjà refroidi, réchauffez-le avant de proceder au nettoyage.

Les rayures ou taches sombres sur la surface vitrocéramique, qui ont p. ex. eté provoquées par des fonds de casseroles représentant des arêtes vives, ne peuvent pas etre éliminées. Elles ne gènent cependant pas le fonctionnement du plan de cuisson.

Que faire si …

En cas d'anomalie de fonctionnement

En cas de dysfonctionnement, il se peut que l'anovaie constatée ne soit pas grave et que vous puissiez yREMEDIER vous-meme a I'aide des indications suivantes. N'effectuez aucune intervention si les informations ci-apres ne suffisent pas a resoudre vos cas précis.

Les réparations sur l'appareil doivent être effectuées uniquement par des professionnels. Les réparations non effectuées dans les règles peuvent être la source de dangers importants pour l'utilisateur. Pour toute réparation, adressé-vous au service après vente de votre vendeur.

Que faire si …

... les plaques de cuisson ne fonctionnent pas?

Vérifiez que

• le disjoncteur de la maison (Boitier électricque) est en service. Si les plombs devaient sauter à maintes reprises, merci de faire appel à un électricien/agréé.
• la plaque de cuisson concernée est bien allumée et que le niveau de performance souhaité a bien été réglé.
• pour les doubles foyers: le foyer que vous avez choisi est bien allumé.

Si, à la suite d'une mauvaise manipulation, vous devzie faire appel au service après-vente, la visite du technicien peut vous être facturée même si vous étés encore couvert par la garantie.

Instructions d'installation

Les opérations d'installation et de branchement de votre apparéil doivent être effectuées par une personne qualifiée et selon les normes en vigueur.

Dimensions de l'appareil

Largeur 300mm

Profondeur 520mm

Hauteur 55mm

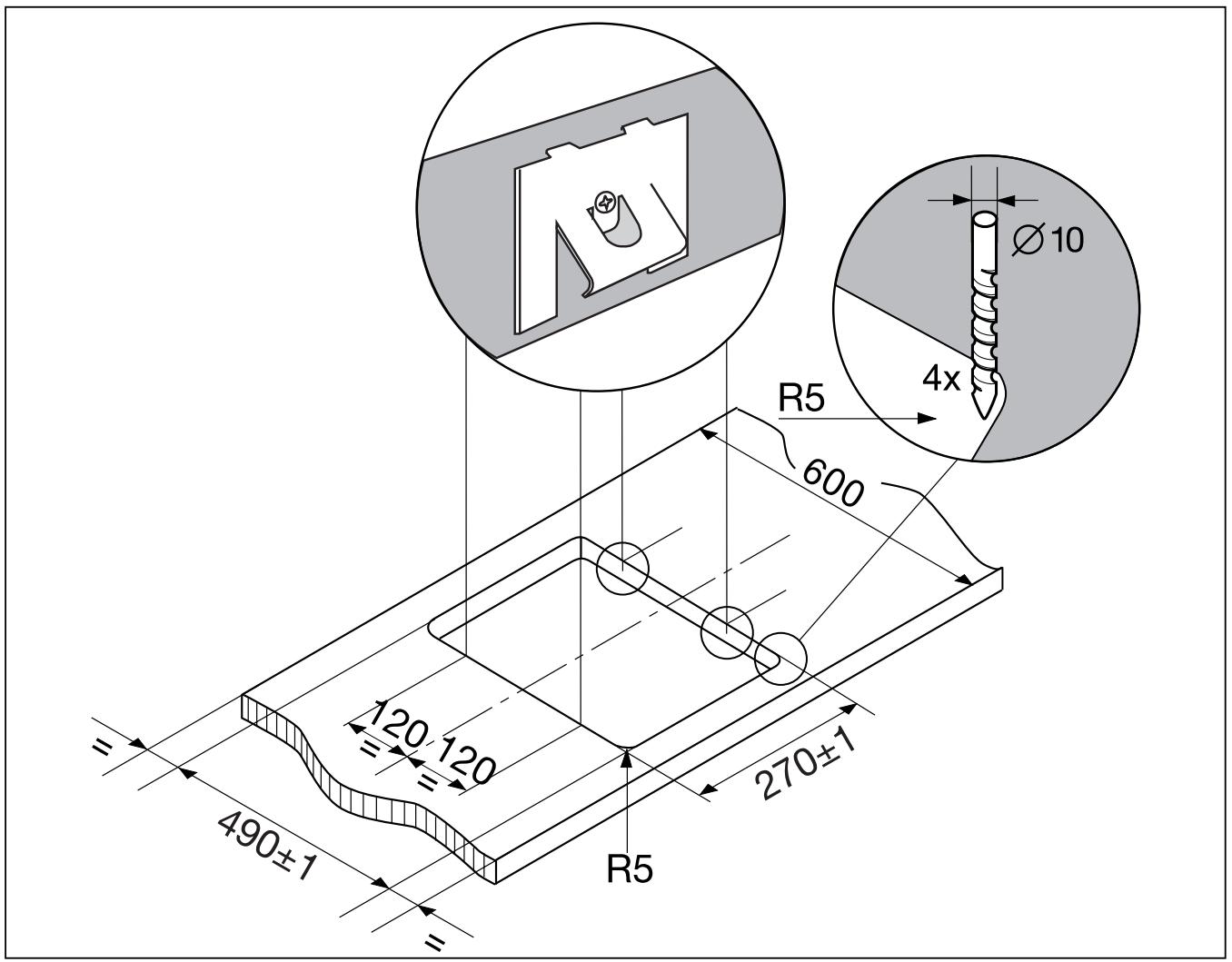

Ausschnittmaße

Largeur 270mm

Profondeur 490mm

Rayon d'arrondi dans les coins R5

Règlements, normes, directives

Cet apparéil est conforme aux normes suivantes:

• EN 60 335-1 et EN 60 335-2-6 concernant la sécurité des apparèils électriques à usage domestique et usages similaires
• EN 60350 mais aussi DIN 44546 / 44547 / 44548 concernant les caractéristiques des cusinières électriques, tables de cuisson, jours et apparciels pour grillades à usage menager.
  EN 55014-2
  EN 55014
  EN 61000-3-2
  EN 61000-3-3
• concernant les normes de sécurité en matière de compatibilité electromagnétique (CEM).

Cet apparéil est conforme aux directives CE suivantes :

• 73/23/CEE du 19.02.1973 (Directiveasse tension et modifications successives)
• 89/336/CEE du 03.05.1989 (Directive CEM y compris la directive de révision 92/31/CEE et modifications successives).

Conseils de sécurité pour l'installateur

• Au niveau de l'installation électrique, prévoir un dispositif qui permette de couper cet apparéil du secteur sur tous les pôles avec une ouverture des contacts d'au moins 3 mm.
  Des dispositifs de protection appropriés sont par exemple les disjoncteurs, les fusibles (les fusibles vissés doivent être retirés de leur socle), les disjoncteurs différentiels et les contacteurs.
• La protection de l'appareil contre le risque d'incendie est du type Y (EN 60 335-2-6). Seuls les apparreils de ce type peuvent être installés d'un seul cotoé à des meubles hauts ou muraux.
• On ne peut pas monter de tiroirs en dessous du plan de cuisson.
• L'encastrement doit garantir la protection contre le contact.
• La stabilité de l'armoire d'encastrement doit être conforme aux exigences de la norme DIN 68930.

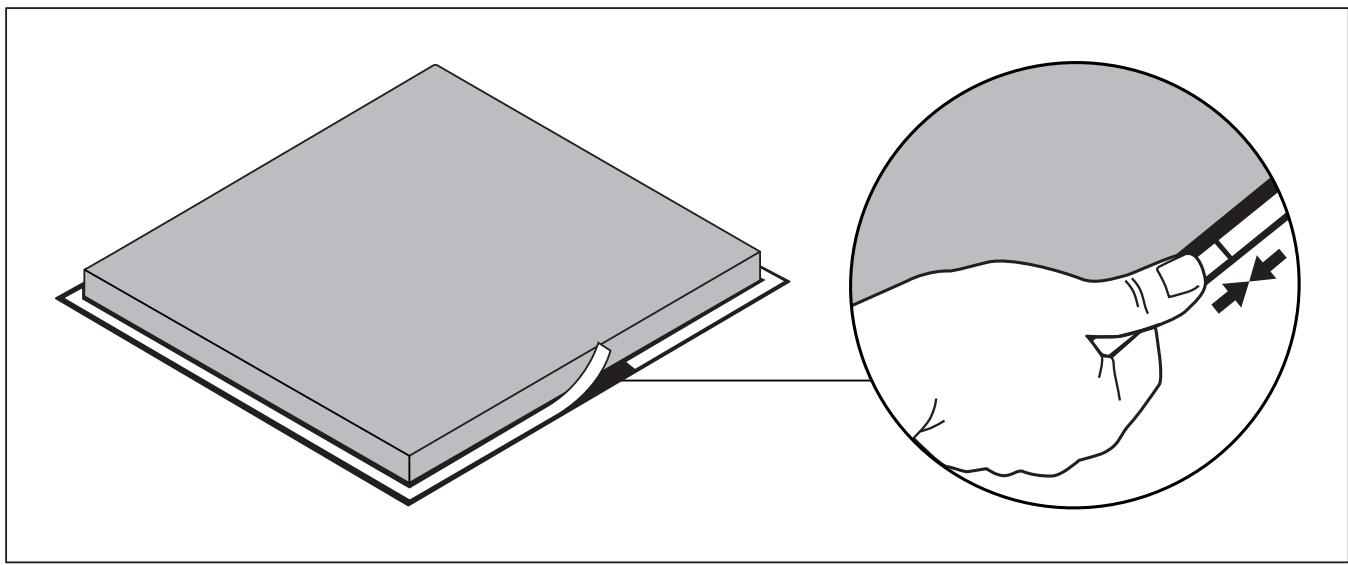

• A titre de protection contre l'humidité, toutes les surfaces découpées doivent être scellées par un matériel d'étanchéité approprié.
• En cas de plan de travail carrelé, les joints situés à proximité de la zone d'appui du plan de cuisson doivent être entièrement replis avec un matériel de jointoiement.

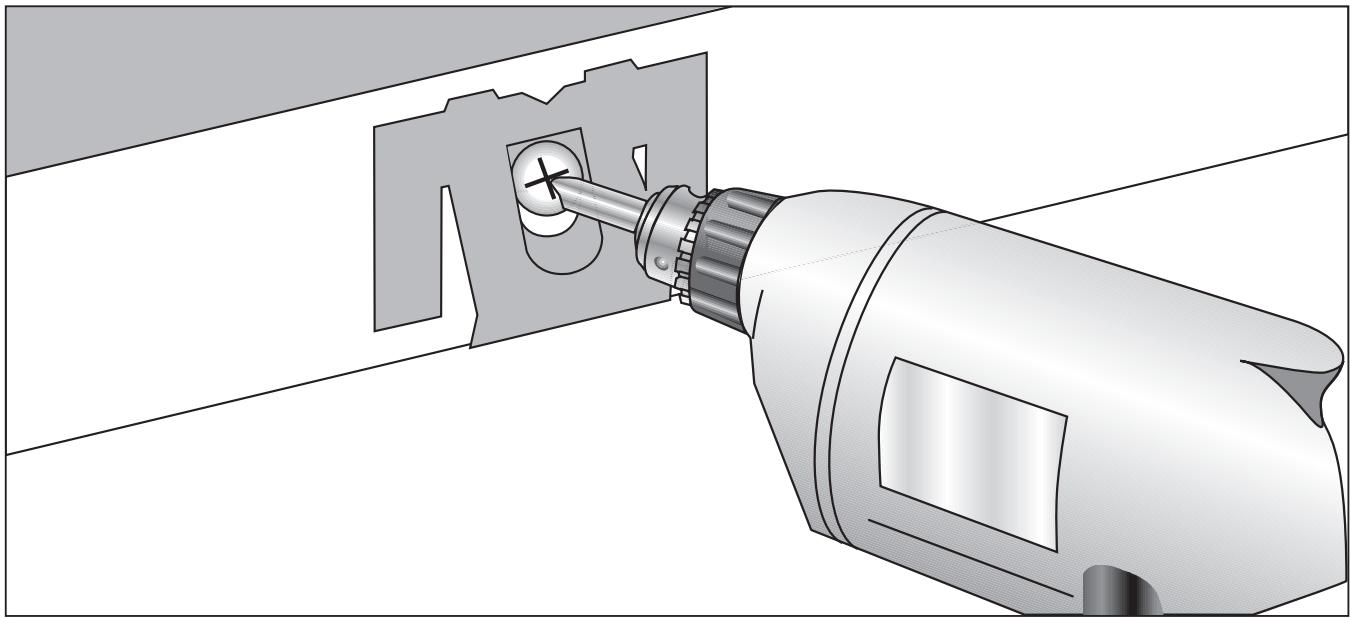

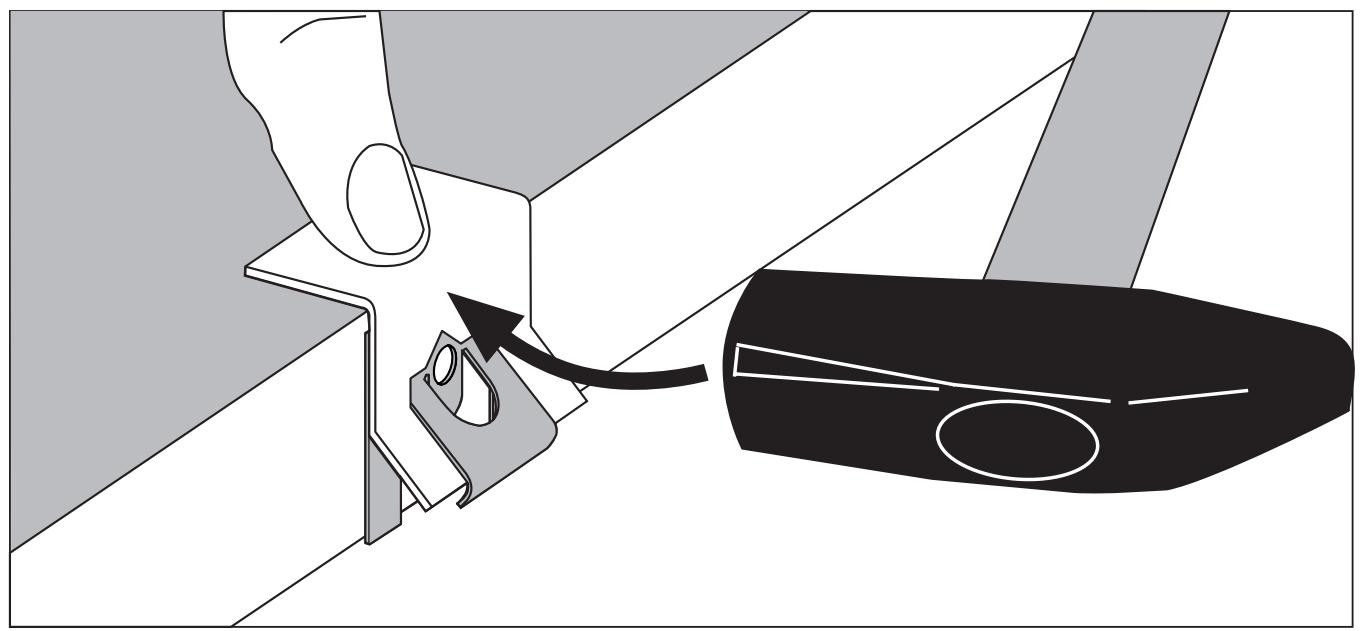

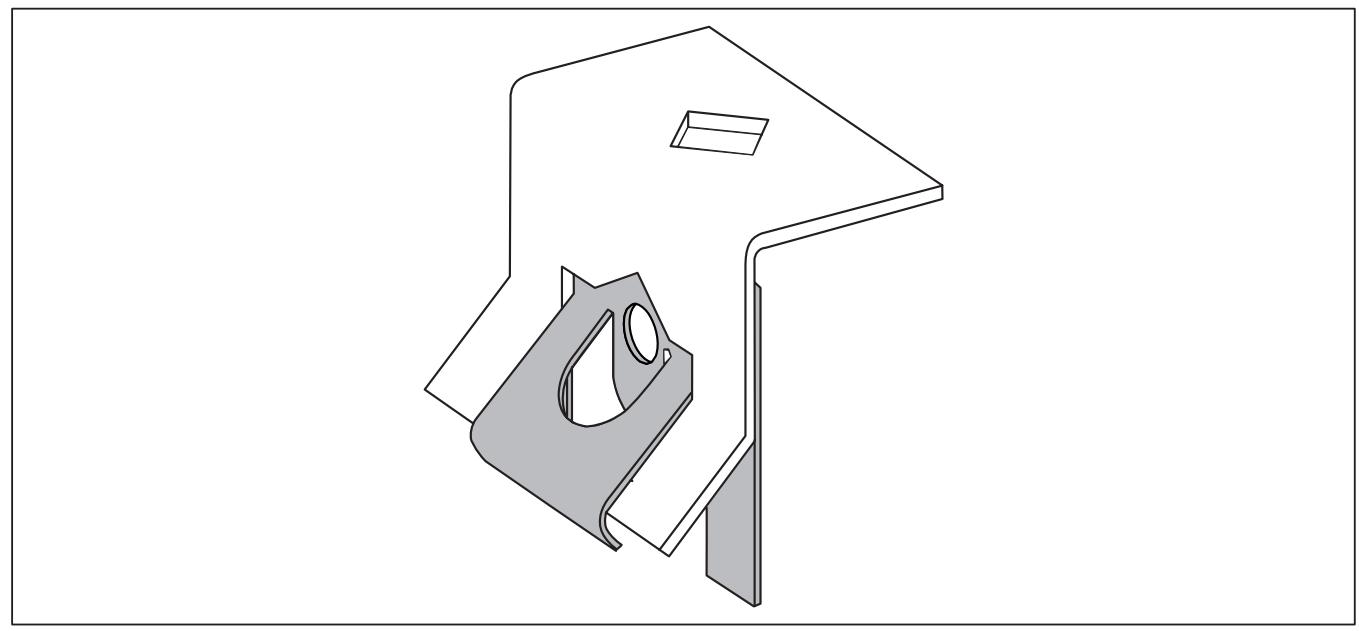

• Pour les plaques en pierre naturelle ou en céramique, les reissorts de maintainien doivent être collés à l'aide de colle à base de résine ou de colle à deux composants.
• Vérifier la position parfaite et l'appui intégral du joint. Ne pas appliquer de masse d'étanchéité supplémentaire, cela complique le démontage en cas d'intervention.

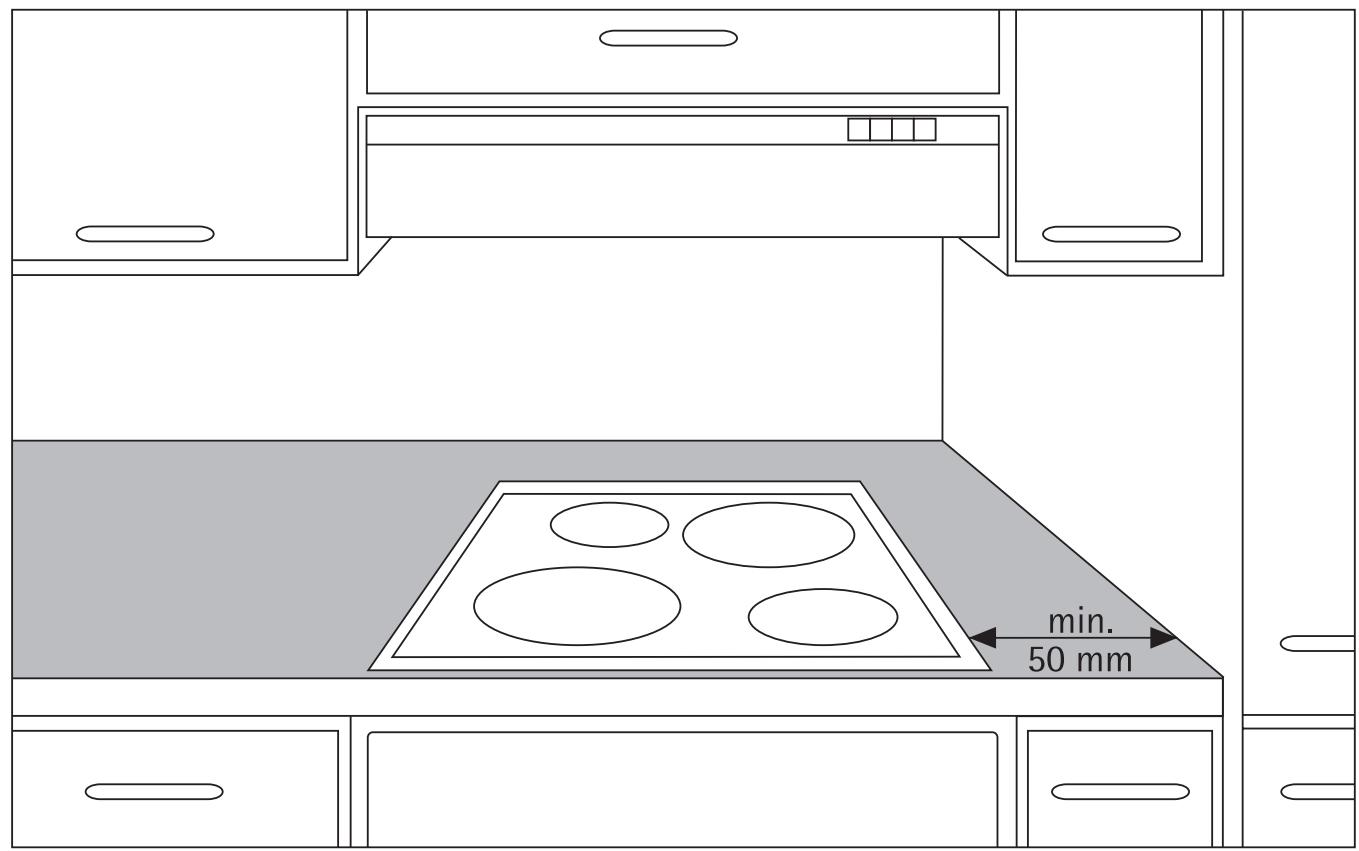

• Eviter de monter l'appareil à proximé d'une porte ou sous une fenêtre. Autrement, l'ouverture d'une porte ou d'un battant de fenêtre peuvent arrcher le plat de cuisson posé sur la plaque de cuisson.
• Pour le démontage, dégagez la table de cuisson en la repoussant par en dessous.
• Nettoyez le plan de travail dans la zone de coupe.
• Coller immédiatement le joint d'étanchéité autocollant d'un côte livre sur la partie inférieure du plan de travail, le long du bord extérieur de la vitrocérôme. Ne pas l'étirer. Le point de jonction doit se couver au milieu d'un côte. Àpès avoir mesuré la longueur (laissez quelques mm), poussez fermement les deux extrémités l'une contre l'autre.

Raccordement électrique

Avant le branchement, il convient de vérifier si la tension nominale de l'appareil, c'est-à-dire la tension indiquée sur la plaque signalétique, concorde avec la tension du secteur. La plaque signalétique est située sur le revêtement inférieur du plan de cuisson.

La tension du corps de chauffe est AC230V~. L'appareil fonctionne également sans problème sur les ancients réseaux AC220V~.

Le raccordement au réseau du plan de cuisson doit être effectué de manière à prévoir un coupe-circuit sur tous les pôles avec une ouverture des contacts d'au moins 3 mm, par ex. un disjoncteur, disjoncteur différentieloufusible.

Le cable de raccordement au réseau électrique doit être de type H05VV-F ou supérieur.

Le raccordement doit être effectué conformément au schéma. Les pontages doivent être effectuels en fonction du schéma de câblage. Le conducteur de la terre est relié à la borne . Le fil du conducteur de terre doit être plus long que les fils de phase.

Les raccordements des cables doivent être effectués conformément aux prescriptions et les vis des bornes doivent être serrées à fond.

Enfin, le cable de raccordement doit être sécurisé avec la pince de décharge de traction et le revêtement est fermé en appliquant une pression ferme (encliqueter).

Avant la première mise en marche, il faut-retirer les évventuels films protecteurs ou étiquettes adhésives de la surface vitrocéramique ou de l'encadrement.

Après le raccordement à l'alimentation électrique, toutes les zones de cuisson doivent être successivement mis en service brièvement à puissance maximale afin de vérifier leur bon fonctionnement.

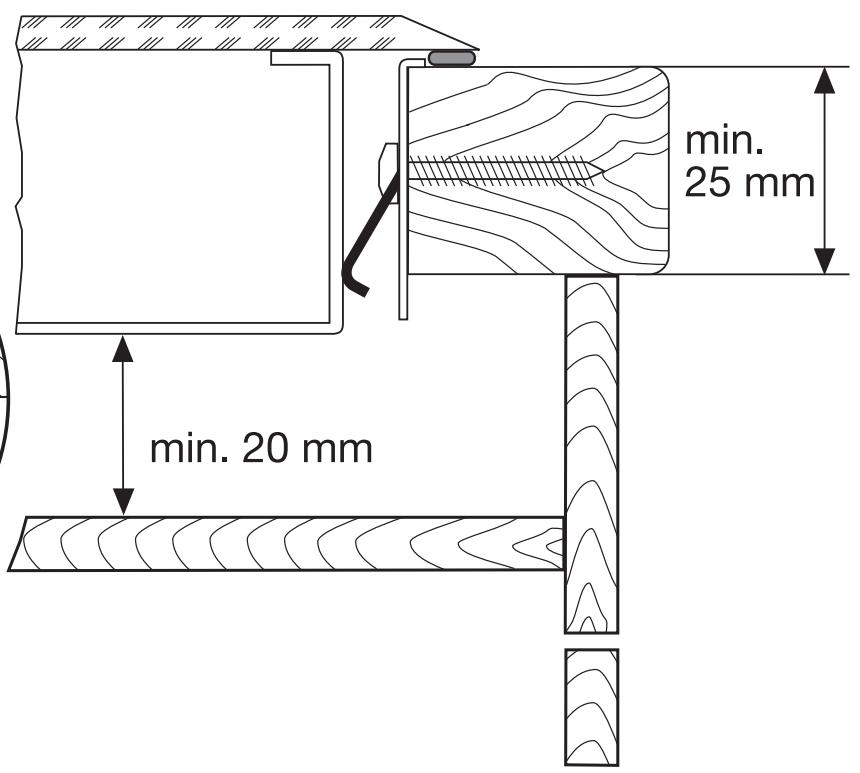

Montage

Conditions de garantie

GARANTIE

Conformément à la Législation en vigueur, votre Vendeur est tenu, lors de l'acte d'achat de votre apparéil, de vous communiquer par écrit les conditions de garantie et sa mise en œuvre appliquées sur celui-ci.

Sous son entière initiative et responsabilité,Vote Vendeur répondra à toutes vos questions concernant l'achat de votre apparéil et les garanties qui y sont attachées. N'hésitez pas à le contacter.

Service après-vente

au chapitre «Que faire si …» sont rassemblées les sources d'anomalie les plus fréquentes, auxquelles vous pouvez.Remédier vous-même.

Si malgré toutes les vérifications une intervention s'avère nécessaire, le vendeur de votre apparéil est le premier habilité à intervenir. A défaut (déménagement de votre part, femeture du magasin où vous avez effectué l'achat ...), veuillez consulter le Centre Contact Consommateurs qui vous communiquera alors l'adresse d'un service après vente.

Signalez au service après-vente le modele, le numero PNC et le S-No (Numero de série), que vous trouvez sur la plaque signalétique située sur votre apparéil.

Afin de répondre rapidement, nous vous recommandons de noter ces informations à cet endroit:

Modèle:

PNC:

S-No:

Plaque signalétique

Model DV 1902 N		Prod.Nr. 949591466
Typ 55 EED D2 KO	230 V AC 50 Hz		3,0 kW
Made in Germany	Ser.Nr.
ARTHUR MARTIN
