Intitulé	Description
Type de produit	Amplificateur audio stéréo
Caractéristiques techniques principales	Amplification de classe AB, puissance de sortie de 2 x 50 W sous 8 ohms
Alimentation électrique	AC 230V, 50/60Hz
Dimensions approximatives	430 x 320 x 100 mm
Poids	4,5 kg
Compatibilités	Compatible avec la plupart des enceintes passives
Type de batterie	Non applicable
Tension	230V
Puissance	50 W par canal
Fonctions principales	Entrées audio RCA, contrôle du volume, sortie casque
Entretien et nettoyage	Essuyer avec un chiffon doux, éviter les produits chimiques agressifs
Pièces détachées et réparabilité	Réparabilité limitée, pièces disponibles sur demande
Sécurité	Ne pas exposer à l'humidité, utiliser sur une surface stable
Informations générales	Garantie de 2 ans, support technique disponible

FOIRE AUX QUESTIONS - MAS 101 HARMAN KARDON

Comment puis-je connecter mon HARMAN-KARDON MAS 101 à mon téléviseur ?

Utilisez un câble audio optique ou RCA pour connecter le HARMAN-KARDON MAS 101 à la sortie audio de votre téléviseur. Assurez-vous de sélectionner la bonne source sur l'appareil.

Le son de mon HARMAN-KARDON MAS 101 est très faible, que faire ?

Vérifiez le volume de l'appareil ainsi que les réglages de volume de votre source audio. Assurez-vous également que les câbles sont correctement branchés.

Comment réinitialiser mon HARMAN-KARDON MAS 101 ?

Pour réinitialiser l'appareil, débranchez-le de l'alimentation pendant environ 30 secondes, puis rebranchez-le. Cela devrait réinitialiser les paramètres par défaut.

Mon HARMAN-KARDON MAS 101 ne s'allume pas, que faire ?

Vérifiez que l'appareil est correctement branché à une prise électrique fonctionnelle. Si l'appareil ne s'allume toujours pas, essayez un autre câble d'alimentation.

Puis-je utiliser des haut-parleurs non-HARMAN-KARDON avec le MAS 101 ?

Oui, vous pouvez utiliser des haut-parleurs d'autres marques, tant qu'ils ont une impédance compatible (4-8 Ohms) et qu'ils sont correctement câblés.

Comment mettre à jour le firmware de mon HARMAN-KARDON MAS 101 ?

Visitez le site Web de HARMAN-KARDON, téléchargez la dernière version du firmware et suivez les instructions fournies pour la mise à jour.

Le HARMAN-KARDON MAS 101 est-il compatible avec le Bluetooth ?

Oui, le HARMAN-KARDON MAS 101 est compatible avec le Bluetooth. Assurez-vous que le Bluetooth est activé sur votre appareil et sélectionnez le MAS 101 dans la liste des appareils disponibles.

Comment ajuster les basses et aigus sur mon HARMAN-KARDON MAS 101 ?

Utilisez les commandes de tonalité situées sur le panneau avant de l'appareil pour ajuster les niveaux de basses et d'aigus selon vos préférences.

MODE D'EMPLOI MAS 101 HARMAN KARDON

Manuel d'utilisation

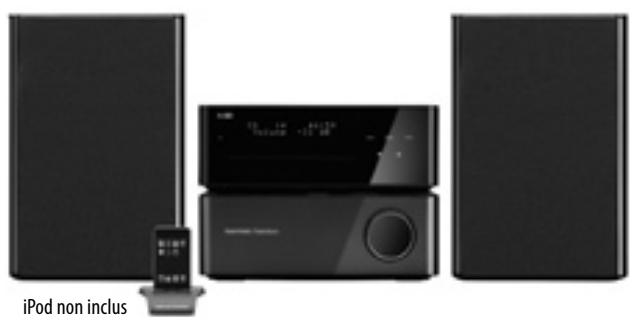

iPhone/iPod non inclus.

DONNÉES DE SECURITE 3

INTRODUCTION ET CARACTERISTIQUES 4

Système Audio MAS à haute performance signé Harman Kardon 4

COMMANDES PANNEAU AVANT DISPOSITIF DE COMMANDE ET AMPLIFICATEUR 5

CONNEXIONS PANNEAU ARRIÈRE DISPOSITIF DE COMMANDE 6

CONNEXIONS PANNEAU ARRIÈRE AMPLIFCATEUR 7

FONCTIONS TELÉCOMMANDE 8

INSTALLATION 10

FONCTIONNEMENT 11

Utilisation de la télécommande 11

Metre le système MAS en Marche 11

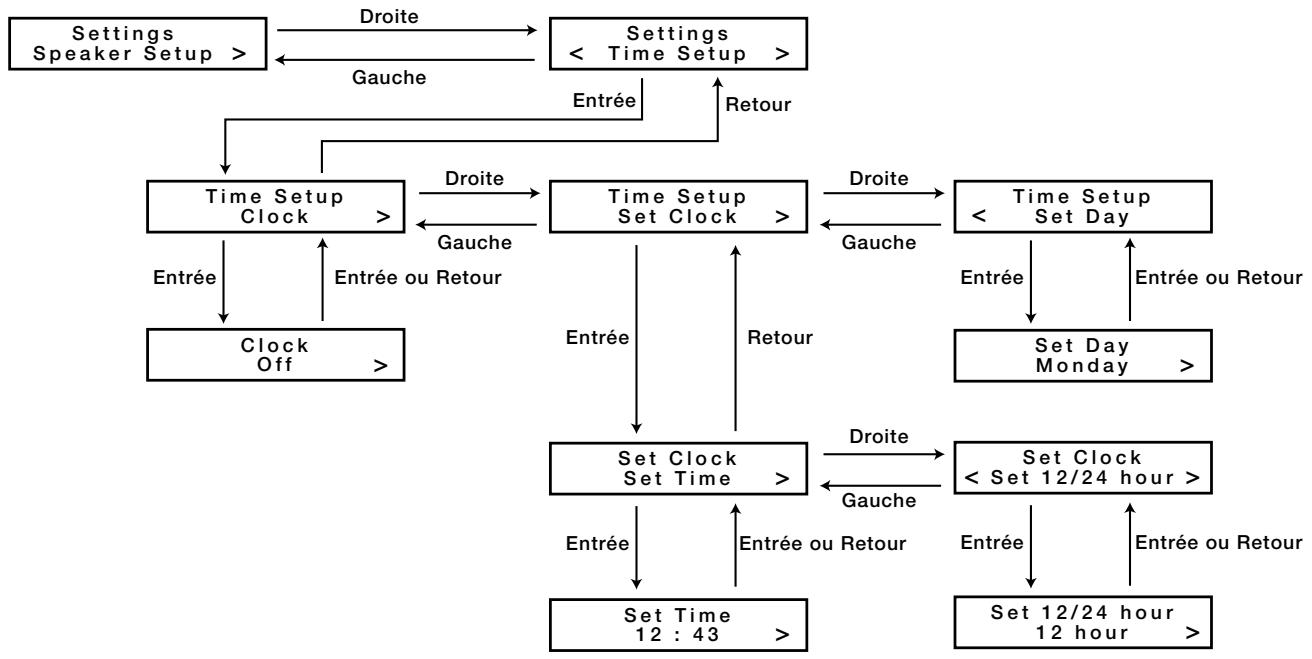

Réglage de l'horloge 11

Réglage de l'alarme 12

Boutons de Réglage du Volume 13

Installation des enceintes (contrôle de tonalité) 13

Sélection de la Source 13

Radio FM 13

Prérogages des programmes de la station 13

Tuner DAB (Système MAS 111 uniquement) 14

CD 14

Commande de lecture 14

Disque de données 14

USB 15

Bridge-III Dock pour I'iPod 15

Entrées auxiliaires 15

Enregistrement 16

Versionlogicielle du système 16

Réinitialisation du système 16

Mémoire du système 16

Dépannage 17

FICHE TECHNIQUE 18

Importantes Instructions de Sécurité

1. Lisez attentivement ces instructions.
2. Conservez ces instructions en lieu sûr.
3. Respectez tous les averissements.
4. Suivez toutes les instructions.
5. N'utilise pas cet apparéil à proximité de l'eau.
6. Nettoyez-le uniquement avec un chiffon sec.
7. N'obstruez pas les orifices de ventilation. Installez-le conformément aux instructions du fabricant.
8. N'installez pas l'apparil à proximate d'une source de chaleur comme un radiateur, une bouche d'air chaud, un four ou d'autres appareils (y compris des amplificateurs) producteurs de chaleur.
9. Respectez le dispositif de sécurité de la fiche polarisée ou avec prise de terre. Une fiche polarisée dispose de deux broches dont l'une est plus large que l'autre. Une fiche avec prise de terre dispose de deux broches et d'une troisième pointe de mise à la terre. La broche plus large ou la troisième pointe est conque pour votre sécurité. Si la fiche fournie ne s'insère pas dans votre prise secteur, consultez un électricien pour le remplacement de la prise obsolete.
10. Evitez de marcher sur le cordon d'alimentation ou de le pincer, notamment au niveau des fiches, des prises et à l'endetroit où il sort de l'appareil.
11. Utilize uniquely the fixations/accessoires agrés par le fabricant.
12. Utilisez uniquement le chariot, le socle, le tripode, la fixation ou le plateau spécifique par le fabricant ou vendu avec l'appareil. Lors de l'utilisation d'un chariot, soyez prudent pendant le déplacement de l'ensemble chariot/appareil pour éviter d'être blessé lors d'un renversement accidentel.
13. Débranche cet apparéil pendant les orages ou en cas de non-utilisation prolongée.
14. Faites effectuer toute réparation par du personnel qualifié. Contactez un technician qualifié si cet apparéil est endommagé d'une manière ou d'une autre, par exemple si le cordon d'alimentation ou la prise sont endommagés, si un liquide a été renversé sur l' apparéil ou si des objets y sont tombés, si cet apparéil a été exposé à la pluie ou à l'humidité, ne fonctionne pas normalement ou s'il est tombé.
15. L'appareil ne doit pas etre exposé au ruisellement ou aux éclaboussures et aucun objet rempli de liquide, tel qu'un vase, ne doit etre placé sur I'appareil.
16. Pour déconnecter totalement cet appeareil du secteur, débranche la fiche du cordon d'alimentation de la prise murale.
17. La fiche du cordon d'alimentation doit rester facilement accessible.
18. Les piles ne doivent pas etre exposées à une chaleur excessive comme les rayons du soleil, un feu ou similaire.

Pb

Instructions pour les utilisateurs sur l'enlèvement et la mise au rebut des piles utilisées.

\section*{Caracteristiques des types de piles.}

Ces symboies (reportez-vous ci-dessus), lorsquils apparaissent sur un dispositif, un emballage ou sur une fiche de renseignements distincte, ou sur un guide d'utilisation, significant que le dispositif lui-même, ainsi que les piles inclues ou incorporeées au dispositif, ne devraient jamais étant mis au rebut avec d'autres ordures menagères. Ilis devraient être aménés à un point approprié de collecte des déchets, où le traitement, le recyclage et la récapération appropriés ont lieu, conformément à la législation nationale ou locale, ou aux Directives européennes 2002/96/EC et 2006/66/EC.

La bonn manutention des dispositifs et des piles qui doivent etre mis au rebut aide a economiser les resources, et a prevenir les eventuels effets négatifs sur I'environnement et/ou sur la
santé humaine.

les piles inclues dans votre disposifit peuvent etre l'alcalin,le carbone zinc/le manganese ou le lithium (pile type bouton) ; tous devraient etre mis au rebut comme specifie ci-dessus.

Pour enlever les piles de votre appareil ou télécommande, inversez la procedure decrite dans le guide d'utilisation pour insérer les piles.

Pour les dispositifs ayant une pile intégrée qui fonctionne pendant la durée de vie du dispositif, il serait impossible à l'utilisateur de l'enlever. Dans ce cas, les centres de recyclage ou de récapération devraient proceder au démantlement du dispositif et à l'enlèvement de la pile. Si pour une quelconque raison, il devient indispensable de remplaçer une pile incorporee, ceci doit être fait par le personnel compétent dans une station technique agrée.

Il y a plus de 50 ans, Harman Kardon, Inc., dévoilait le tout premier récepteur audio, un composant haute performance qui combinait les fonctions de plusieurs produits quiAAPARAVANT etaient uniquely disponibles séparément.Notre mission et est always de reproduce un son haute fidélité dans un ensemble facile autiliser, et nous sommes confiants que vous appréciencer la qualite et la flexibilité du système audio MAS 100 pendant de longues années.

Le système MAS est un système audio complet de haute performance, équipé d'une station «Bridge III» d'accueil pour iPod, d'un lecteur CD, d'un tuner FM (le MAS 111 comprend un tuner DAB) et d'entrées auxiliaires pour tout autre produit audio, ainsi qu'une paire d'enceintes d'étagère personalisées pour une solution audio complète. Les systèmes MAS 101 et MAS 111 comprendné également le dock The Bridge III pour iPod/ iPhone (facultatif pour les systèmes MAS 102).

Afin de tirer le meilleur profit de votre nouveau système, nous vous recommendons vivement de dire ce guide et vous y reférer de nouveau ultérieurement pour vous familiariser avec les caractéristiques et le fonctionnement du système MAS.

Si vous avez des questions sur ce produit, son installation ou son fonctionnement, veuillez contacter votre détaillant ou installer habituel, ou visitez le site Internet www.harmankardon.com.

Système Audio MAS à haute performance signé Harman Kardon

• Le dock The Bridge III pour l'IPod charge l'IPod touch de 2ème génération, l'IPod nano de 4ème génération, l'IPod classic, l'IPod touch de 1ère génération, l'IPod nano de 3ème génération, l'IPod nano de 2ème génération, l'IPod de 5ème génération. iPod non compris.
• Lecteur CD à fente de chargement capable de dire les CD, CD-R, CD-RW, MP3 et WMA, avec capacité de texte CD et support de balises ID3
• Ports USB avant et arrêté avec capacité de lecture audio MP3 et WMA
• Tuner FM avec affichage de texte RDS et 30 stations prérgéées
• Tuner DAB/DAB+/T-DMB-Audio avec affichage de texte DLS et 30 stations prérgliées (systèmes MAS 111 uniquement)
• Huit entrées audio auxiliaires : un mini-jack stéreo avant (3,5 mm) du côte droit du dispositif de commande. Deux jacks doubles RCA sur la façade arrêté (niveau de ligne), une entree phono MM sur la façade arrêté, deux entrées audio numériques optiques, deux entrées audio numériques coaxiales
• Une entrée audio analogue à niveau de ligne
• Une entrée audio numérique coaxiale
  Sortie casque stereo (3,5mm)
  Horloge avec double alarme

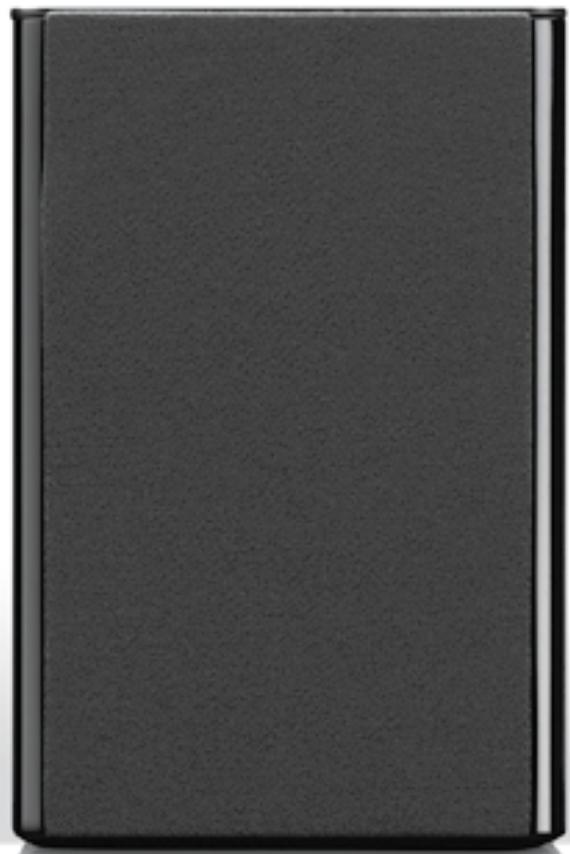

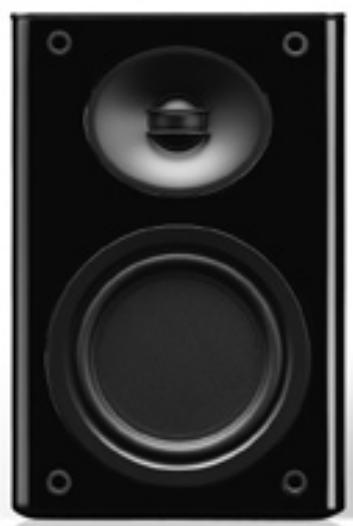

• Deux enceintes bass-reflex 2 voies, de 130mm

Accessoires fournis

Les éléments accessoires ci-après sont fournis avec le MAS 101/MAS 102/MAS 111. Si certains de ces éléments sont manquants, veuillez contacter le service à la clientèle de Harman Kardon sur le site Internet www.harmankardon.com.

Antenne filaire FM Antenne cablee DAB (MAS 111单单)

Cable ruban dispositif de commande-amplificateur

Cable d'alimentation électricité détachable

Télécommandedusysteme avec troispiles AAA

Station d'accueil
The Bridge III pour iPod

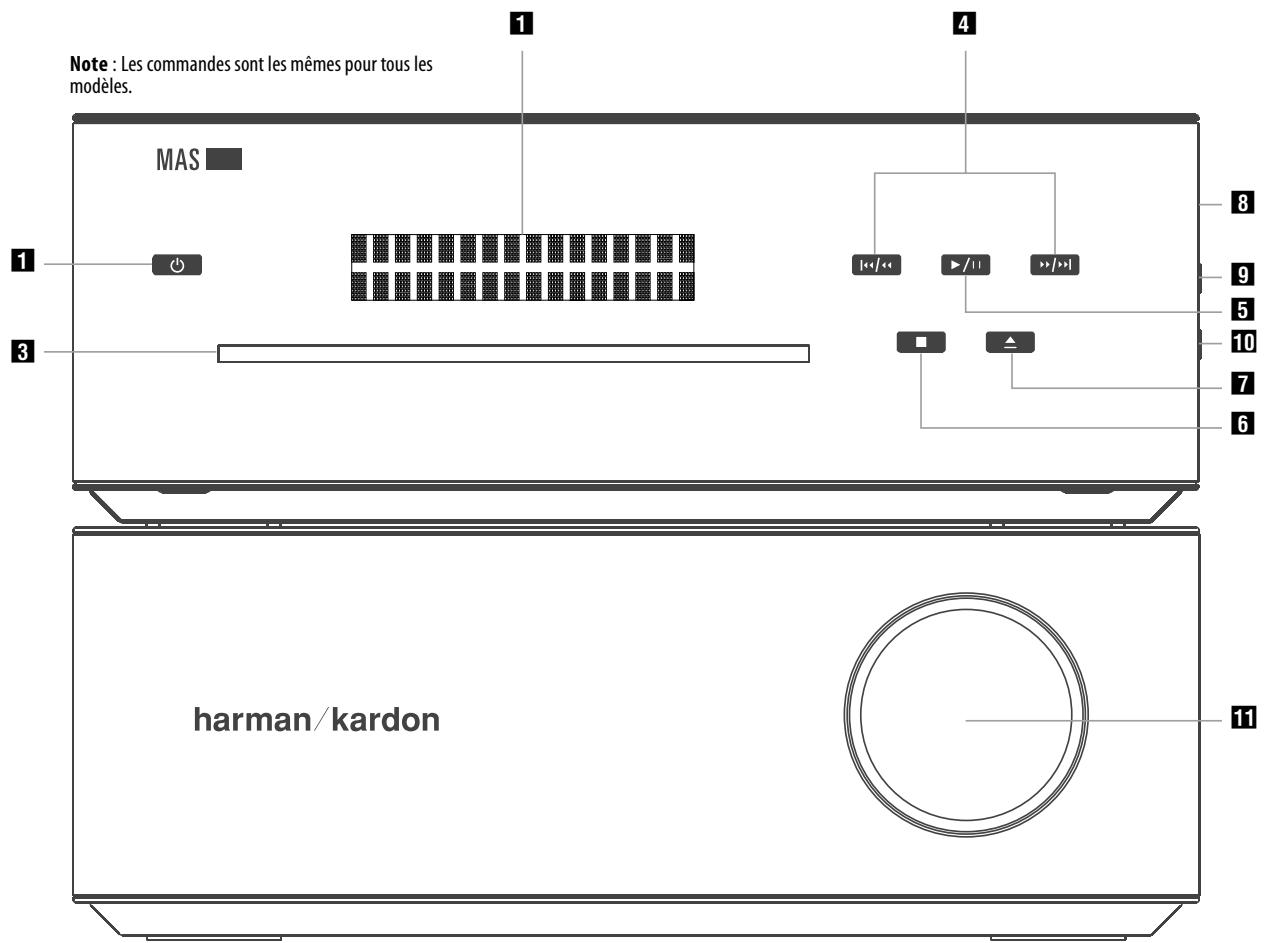

Le MAS 101/MAS 102 et le MAS 111 utilisant des commandes tactiles. Pour utiliser une commande, tapez délicatement sur son icône éclairée.

Note : Les commandes sont les mêmes pour tous les modèles.

1 Marche: Allume le MAS 101/MAS 102/MAS 111 ou le met en mode Standby. Pour éteindre totallyment l'unité, débranchez l'alimentation électrique.
2 Affichage de messages : L'heure et les messages sont affichés sur cet écran composé de deux lignes de texte.
3 Compartment CD: Chargez les disques compatibles ici.
4 Skip/Scan Forward/Reverse : These buttons function differently, depending on the current source:

• iPod, CD ou USB : Pour passer à la piste suivante, appuyez sur la touche d'avance rapide puis relâchéz-la. Pour passer à la piste précédente, appuyez deux fois sur la touche de retardrapie. Pour balayer une piste, appuyez, en les maintainant enfoncées, sur les touches de balayage en avant/en arrêté.
• Radio : Pour sélectionner la station préréglée suivante ou précédente dans l'ordre de votre programmation, vous pouvez appuyer sur la touche de préréglage + / - de la télécommande puis la relâcher, ou encore appuyer sur la touche de saut en avant/en arrêté de la face avant de votre apparéil. Pour balayer rapidement les stations, appuyez, en les maintainant enforcées, sur les touches de saut/ balayage en avant/en arrêté. Lorsque vous relâchez la touche, le tuner poursuit son balayage jusqu'à ce qu'il trouve une station ayant une qualité de signal suffisamment bonne, auquel cas il s'arrête. Pour interrompère le balayage avant d'avoir trouve une station, appuyez une deuxieme fois sur la touche avant/arrrière.

5 Lecture/pause : Chaque pression permet de basculer entre les fonctions Lecture et Pause.
6 Stop: Arrête complètement la lecture.
7 Ejecter: Quand un CD est charged, appuyez la pour I'ejector.
3 Port USB A: Connectez un dispositif USB compatible à cet endroit pour pouvoir dire des fichiers audio MP3 ou WMA. Bien que la plupart des lecteurs flash et disques durs USB au format de fichiers FAT32, ainsi que de nombreux lecteurs MP3, soient compatibles avec les systèmes MAS 101/MAS 102 et MAS 111, la lecture ne peut être garantie en raison du nombre élevé de fabricants. Ne connectez pas un iPod ou un iPhone à ce port. Ne connectez pas un ordinateur personnel ou un péripérisque quelconque à ce port.
9 Jack entrée de ligne: Connectez un cable male-male de stéreo 3,5mm (non compris) à l'entrée casque ou niveau de ligne d'un lecteur portable ou de tout autre dispositif.
10 Prise pour Casque: Produit un signal stéreo pour une écoute privée par le biais de la plupart des casques qui sont pourvus d'une prise de stéreo 3,5mm.
11 Contrôle du volume: augmente ou diminuè le volume.

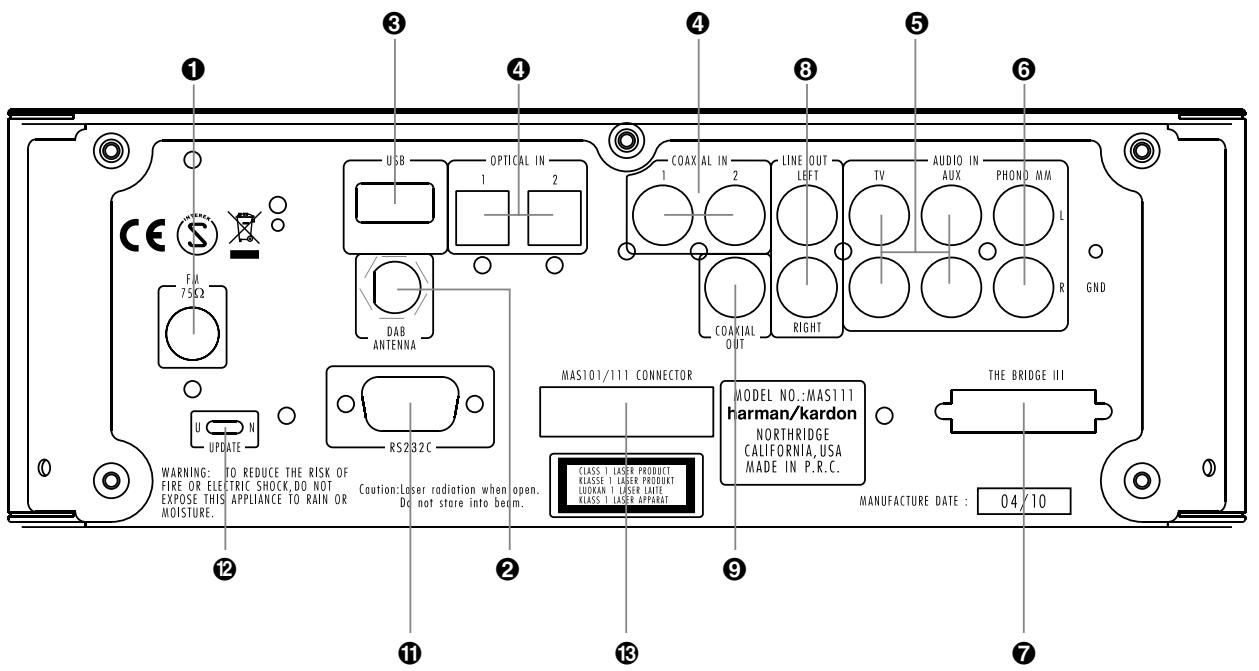

Borne Antenne FM: Connectez le cable de I'antenne FM incluse ici.
Terminal d'antenne DAB (MAS 111 uniquement): Connectez le cable d'antenne DAB inclus à cet endroit pour bénéficier de ka programmation des stations radio numériques DAB, DAB+ ou T-DMB-Audio disponibles dans votre région.
Port USB: Connectez un dispositif USB compatible à cet endroit pour pouvoir dire des fichiers audio MP3 ou WMA. Bien que la plupart des lecteurs flash et disques durs USB au format de fichiers FAT32, ainsi que de nombreux lecteurs MP3, soient compatibles avec les systèmes MAS 101, MAS 102 et MAS 111, la lecture ne peut être garantie en raison du nombre élevé de fabricants. Ne connectez pas un iPod ou un iPhone à ce port. Ne connectez pas un ordinateur personnel ou un périphérique quelconque à ce port.
4 Entrées audio numériques optiques 1/2 et coaxiales 1/2 : Connectez la sortie audio numérique optique ou coaxiale d'un apparéil source à l'entrée correspondante. Seul le format PCM non compressé est supporté.
⑤ Entrées audio analogiques TV et AUX : Connectez les sorties audio analogiques d'un téléviseur ou de tout apparéil source pour profiter de la lecture du système à haute performance .
⑥ Entrée phono : Connectez les sorties d'un platine disque de type à aimant mobile (MM) à cette entrée. Ne connectezaucun autre type de platine à cette entrée, et ne connectez pas les sorties d'une platine de type MM à toute autre entrée audio analogique du MAS 101, MAS 102 ou MAS 111 sans utiliser un préampli phono, vendu séparément dans de nombreuses boutiques d'électronique.
7 Entrée Bridge III : Pour pouvoir dire du matériel audio stocké sur un iPod compatible (voir page 4), connectez la station d'accueil The Bridge III. Assurez-vous que l'insert pour The Bridge III est bien installé, et installez l'adaptateur de dock approprié pour votre iPod dans l'insert, comme montré dans la Figure 1 de la page 10.

Sorties audio analogiques: Connectez ces sorties aux entrées audio analogiques d'un enregistrure audio. Lorsqu'une source connectée au système MAS est lue, le signal sera disponible au niveau de ces sorties pour l'enregistrement.
9 Sortie audio numérique coaxiale: Connectez cette sortie à l'entrée audio numérique coaxiale d'un enregistrreur audio numérique. Digital audio output: Lorsqu'une source connectée au système MAS est lue, le signal sera disponible au niveau de cette sortie pour l'enregistrement.

Note :

• Le système MAS n'assure pas de conversion de sources analogiques en numérique et n'assure pas non plus de conversion de sources numériques en analogue pour effectuer un enregistrement.
• Il incorme à l'utilisateur de respecter la législation sur la copie de matériel audio.

10 Sortie de l'amplificateur: Connectez le cable ruban inclus à ce connecteur et au connecteur correspondant de l'amplificateur. Ce cable transmet les signaux audio du dispositif de commande à l'amplificateur, et transfère le courant électrique continu de l'amplificateur au dispositif de commande. Si ce cable venait à être endommagé, ne l'utilise pas et contactez Harman Kardon, pour le replacer.
1 Port série RS-232: Ce port est uniquement utilisé pour les mises à jour du système. Ne le connectez àaucun apparéilà moins qu'on vous le demande au moment de la sortie d'une mise à jour du système.
Interrupteur de mise à jour : Cet interrupteur n'est utilisé que pour les mises à jour du système. Laissez-le sur la position « N » pour un fonctionnement normal, à moins qu'on vous demande de passer en position « U » pour installer une mise à jour du système.

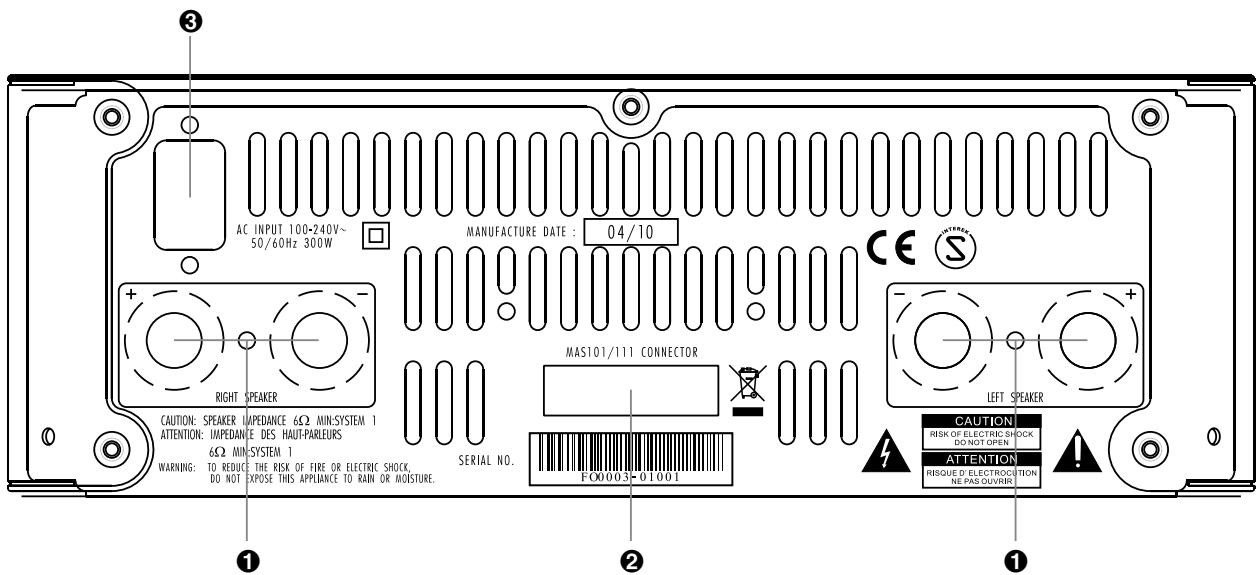

1 Terminaux de sortie des enceintes droite et gauche : Utilisez un cable d'enceintes à deux conducteurs pour connecter chaque ensemble de terminaux à la bonne enceinte. Pensez à respecter la bonne polarité (connexions positives et négatives).
Entrée vers le dispositif de commande: Connectez le cable ruban inclus à ce connecteur et au connecteur correspondant du dispositif de commande. Ce cable transmet les signaux audio du dispositif de commande à l'amplificateur, et transfère le courant électrique alternatif de l'amplificateur au dispositif de commande. Si ce cable venait à être endommagé, ne l'utilise pas et contactez Harman Kardon, pour le replacer.
3 Entrée d'alimentation électrique AC : Àprous avoir effectué toutes les autres connexions, branchez le cordon d'alimentation AC dans ce réceptacle et à une prise murale sans interrupteur.

REMARQUE:

MAS 101/MAS 111 exigent une alimentation 230V , 50/60Hz CA. MAS 102 exigent une alimentation 120V , 60Hz CA.

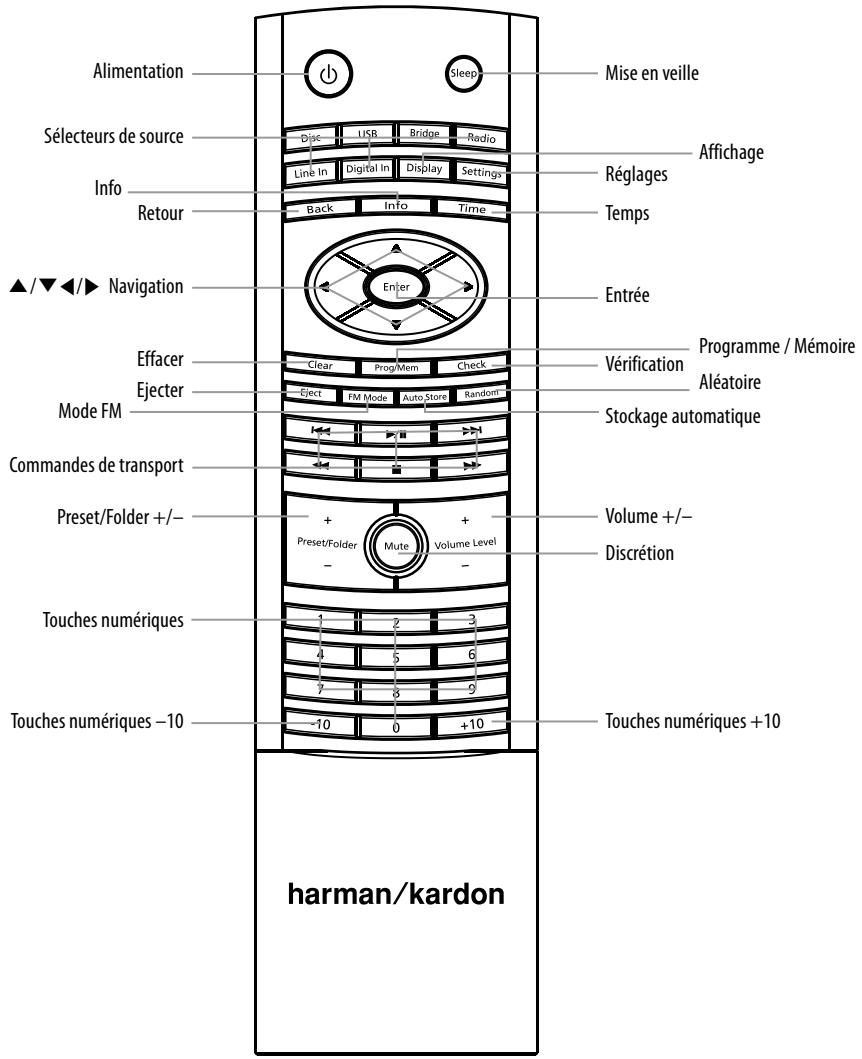

Alimentation : Allume ou eteint le MAS 101/MAS 102/MAS 111. Pour eteindre totallyl l'unité, debranchez l'alimentation electrique.

Mise en vue : Chaque appui augmente le temps jusqu'à l'arrêt, de 10 à 90 minutes, par paliers de 10 minutes. L'appui suivant après le réglage de 90 minutes arrêté la fonction de mise en vue.

Sélecteurs de source : Sélectionne une entrée source. Chaque pression sur les Touches Entrée de ligne ou Entrée numérique permet de basculer entre les entrées audio analogiques (Entrée de ligne sur le panneau droit ; Entrées TV, AUX ou Phono sur la façade arrêté) ou numériques (Coaxiale 1 ou 2, Optique 1 ou 2) disponibles, respectivement. Appuyez sur la Touche The Bridge pour sélectionner un iPod installé dans le dock The Bridge III.

Affichage: Permet de régler la luminosité de l'indicateur de messages si vous appuyez plus d'une seconde en étant dans n'importe quel mode, ou d'acceder à certaines informations particulières lorsque vous étés en mode DAB et appuyez moins d'une seconde sur cette touche. (En mode DAB, permet de sélectionner les informations définies par la station si vous appuyez moins d'une seconde). À chaque appui sur la touche, la luminosité de l'indicateur change. Luminosité maximale, luminosité réduite de moitié ou indicateur éteint. Remarquez que seule la luminosité de l'indicateur d'informations est réduite. Le bouton de volume et les touches restent allumés pour vous rappeler que le système est en marche.

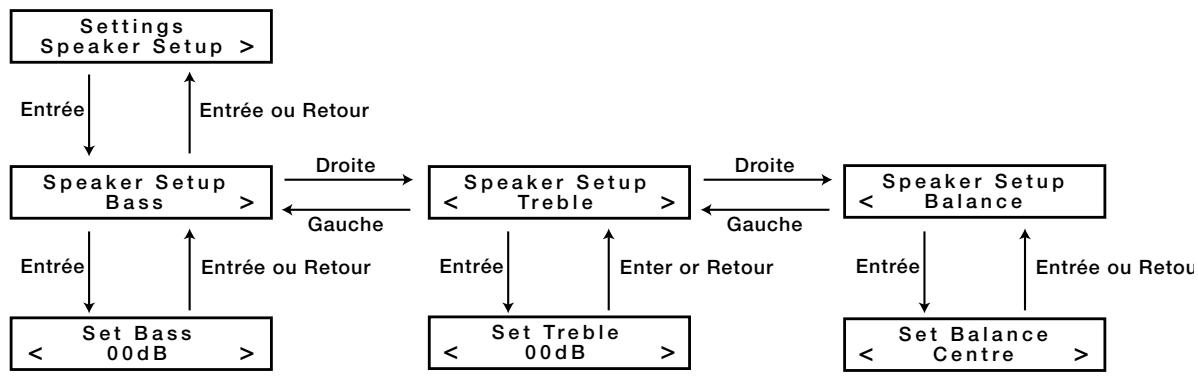

Réglages: Accède au menus d'Installation des Enceintes (contrôle de tonalité), de réglage de l'alarme, de réinitialisation de la Version du Systeme et du Systeme. Voir la section Fonctionnement pour plus d'informations.

Retour : Appuyez sur cette touche pour revenir au niveau du menu précédent lorsque vous avez selectionné le menu Settings (Réglages).

Permet d'afficher l'etat de la source en cours de la maniere suivante :

• Radio : Lorsque la bande FM est utilisée, chaque pression permet de basculer entre les informations RDS des services PS (Program Service) et RT (Radio Text), si elles sont disponibles. Lors de la lecture d'une station de radio DAB, appuyez sur ce bouton pour acceder au système de menu du tuner DAB. Voir pages 14 et 15 pour plus d'informations.
• CD audio: affiche les informations CD Text, si disponibles. Chaque pression permet d'afficher les éléments suivants : Morceau, Artiste, Album.
• USB ou CD de données : Permet de faire défilier toutes les informations de marquage ID3 pour la source en cours, si ces informations sont disponibles. Chaque appui fait apparaitre chacune des informations suivantes : chanson, artiste, album, repertoire, puis retour au défilament. En l'absence de marquages ID3, c'est le nom de fichier qui apparait.

Temps : Affiche le temps écoulé pour la piste du CD audio en cours de lecture (n'aftece pas les CD de données ou autres sources). Chaque pression supplémentaire permet de changer l'affichage comme suit : temps restant pour la piste, temps écoulé pour le disque, temps restant pour le disque, puis retour au temps écoulé pour la piste.

Touches de navigation / : Utilisez les Touches et pour avancer et reculer dans les Menu des Reglages, ou dans les listes de contenu, et appuyez sur la Touche Entrée pour faire votrechioix. Appuyez sur la Touche Retour pour revenir au precedent niveau de menu ou de contenu.

Entrée : Sélectionne un élément du menu, ou permet de sauvégarder les changements de réglage effectuels et revient au précédent niveau de menu.

Effacer: Efface the station préregée actuelle ou une entree d'une liste de lecture.

• Radio : Pour effacer la station prérgée actuelle, appuyez sur la Touche Effacer pendant la lecture.
• Liste de lecture : Lorsque vous programmez un flux Musical, appuyez sur la touche d'effacement si vous souhaitez effacer la piste qui vient d'être entree. Avec avoir sauvegarde le flux musical en appuyant sur la touche stop, appuyez sur la touche d'effacement si vous souhaitez effacer la totalite du flux musical. Pour effacer une seule piste, stoppez I'ecoute, appuyez plusieurs fois sur la touche de verification jusqu'à faire apparaitre la piste désirée. Appuyez alors sur la touche d'effacement. Appuyez sur la touche de lecture ou sur la touche stop pour quitter le mode de verification.

Programme / Mémoire : Utilisé pour programmer des listes de lecture et des prêrglages de radio.

• Radio: Si la station actuelle n'a pas ete preréglée, appuyez sur Programme / Mémoire puis sur la Touche Entrée pour stocker la station au numero de preréglage actuel, ou utilisez les touches alphanumériques pour entrer un autre numero de preréglage. Le nouveau preréglage viendra replacer l'existant.
• USB ou CD (audio ou de données): Appuyez sur la Touche Programme pour démarrer le mode Programme. Ajoutez des pistes à la liste de lecture en utilisant les commandes de transport Sauter / Scanner ou les touches alphanumeriques pour sélectionner la piste, puis appuyez sur la Touche Programme pour entrer votre sélection. Ajoutez jusqu'à 30 fichiers. Appuyez sur Lecture pour dire la liste de lecture, ou sur Stop pour sauvégarder la liste sans la tire. Pendant la lecture, l'ordre de la piste dans la liste de lecture apparaitra à gauche, et le nombre de piste du disque à droite. Voir page 16.

Vérification : Une fois une liste de lecture programmée et la lecture arrêtée, chaque pression sur la Touche Vérification affichera les pistes de la liste de lecture.

Ejecter : Lorsqu'un CD est inséré, appuyez sur ce bouton pour l'ejcter.

Mode FM: Utilisé avec la radio FM, chaque pression permet de basculer d'une lecture stéreo à une lecture monophonique.

Stockage automatique : Scanne toutes les fréquences à la recherche de stations représentant une quantité de signal acceptable et les stocke en tant que prêrglages.

Aléatoire : Chaque pression allume ou eteint le mode de lecture aléatoire. Ce mode lit les pistes du disque en cours dans un ordre aléatoire.

Commandes de transport

Passer piste / avance / recul : Ces touches fonctionnement différentment, selon la source selectionnée :

• iPod, CD ou USB : Pour passer à la piste suivante, appuyez sur la touche d'avance rapide puis relâchez-la. Pour passer à la piste précédente, appuyez deux fois sur la touche de retard rapide.
• Radio : Appuyez et relâchéz les Touches Passer Piste pour régler la station suivante ou précédente grâce un changement de fréquence. Appuyez et maintenez enforcées ces touches pour faire une recherche rapide de stations.

Scan avant / arrrière : Appuyez et maintenez enfoncées ces touches pour scanner en avant ou en arrrière au sein d'une piste lorsque les sources iPod, CD ou USB sont lues.

Lecture / Pause : Chaque pression permet de basculer les fonctions Lecture et Pause.

Stop: Arrête complètement la lecture.

Préroglage / dossier +/− : Sélectionne une station préroglée ou un dossier sur un dispositif USB ou CD de données.

• Radio: Chaque pression permet de passer à la station prérgée suivante ou précédente, s'il y a des stations programmesés.
• USB ou CD de données : Appuyez une fois pour ouvrir le dossier actuel. Chaque pression supplémentaire permet de passer au dossier suivant ou precedent. Au bout de 3 secondes, la lecture de la première piste du nouveau dossier démarre.

Discretion: Appuyez pour rendre temporairement les haut-parleurs silencieux. Appuyez de nouveau pour reconstituer le son. La coupure du son est également annulée si le système MAS est eteint.

Volume + / - : Augmente ou diminue le volume. Appuyez et maintenez l'un ou l'autre bouton pour changer le volume plus rapidement.

Touches numériques : Utilisées pour entrer les numéroes de pistes, stations de radio ou numéroes préreglés, ou bien lors du réglage de l'horloge et de l'alarme.

Touches numériques - 10 et +10 : Utilisées avec un dispositif USB ou CD pour avancer rapidement parmi un nombre élevé de pistes. Chaque pression sur ces touches permet de passer 10 pistes en avant ou en arrêté.

1. Déballez soigneusement l'unité de commande, l'amplificateur, les haut-parleurs, l'antenne FM, l'antenne DAB (seulement sur les systèmes MAS 111), le cable audio analogue, le cable-ruban, le cordon d'alimentation CA détachable, la station d'accueil The Bridge III pour iPod, la télécommande et les piles.
2. Ouvrez le compartment des piles de la télécommande en tenant fermement la partie de la télécommande où est inscrit le logo Harman Kardon et en la tirant vers le bas. Installez les piles dans la télécommande, en suivant les symboles ^ + ^ et - dans le compartment des piles pour maintainir laonne polarite.

Attention: Ne la remplacez qu'vec une pile identique ou equivalente.

1. Avec le dispositif de commande emboité dans l'amplificateur, insérez délicatement l'un des bouts du cable ruban dans le connecteur de la façade arrêté du dispositif de commande, et l'autre bout dans le connecteur correspondant de la façade arrêté de l'amplificateur.
2. Connectez l'antenne FM à son terminal. Le système requiert un connecteur femelle sur l'antenne. Pour les systèmes MAS 111 uniquement, connectez l'antenne DAB à son terminal.

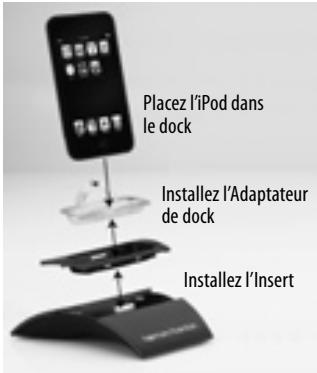

3. Installéz la station d'accueil The Bridge II pour iPod (l'IPod n'était pas fourni).

a. En tenant le cable avec la partie la plus large du connecteur en bas, presser délicatement sur les languettes de chaque côté en l'insérant dans le connecteur de la façade arrêté du dispositif de commande.
b. Placez l'insert noir dans The Bridge III, en vous assurant de bien l'enforcer jusqu'àu fond.Voir Figure 1.

NOTE : Ne placer un iPod dans The Bridge III que lorsque l'insert noir et l'adaptateur de dock sont installés. Dans le cas contraire, l'iPod ne se connectera pas correctement, cet apparéil et The Bridge III pourrait subir des dommages non couverts par la garantie.

Figure 1:
Placez un iPod
Dans le dock The Bridge III

c. Localisez l'adaptateur de dock qui était compris avec votre iPod, ou selectionné l'un des adaptateurs de dock inclus en vous liéérant au Tableau 1. Si votre iPod est un réseau ancien n'apparaissant pas au Tableau 1 et ne comprend pas d'adaptateur, contactez Apple Inc. Pour en accürir un.
Placez l'adaptateur dans l'insert de The Bridge III, comme montré à la Figure 1.
d. Retirez l'IPod de son etui, et placez-le dans The Bridge III, comme montré à la Figure 1.
6. Le système MAS comprend huit entrées audio pour d'autres apparèils, tels que des lecteurs portables. Cette étape est optionnelle et peut être sautée si vous ne posséez pas d'appareils externes.

Si vous lecteur est équipé de :

• Sortie audio analogique stéreo 3,5mm ou prise pour casque : Branchez un cable audio analogique (non compris) à la sortie ou la prise casque et au mini-jack avant, qui se situe du côté droit du dispositif de commande.
• Paire de sorties audio analogiques de type RCA : Branchez un bout du cable d'interconnexion à deux conducteurs (un cable est inclus ; achetez des cables supplémentaires pour d'autres appareils) au lecteur, et l'autre bout au téléviseur ou aux jacks d'entrées auxiliaires sur la façon arrêté du système MAS. Utilisez le connecteur de même couleur pour chaque canal (généralement rouge pour le droit et blanc ou noir pour le gauche).

Si vous appeareil est une platine avec une cartouche de type MM, connectez ses sorties aux entrées Phono (MM) sur la façon arrirée du dispositif de contrôle. S'il s'agit d'un autre type de platine, ne la connectez pas au système MAS sans utiliser un préampli phono séparé, disponible chez les distributeurs d'électronique. Ne connectez pas une platine à un autre ensemble d'entrées sans utiliser un préampli phono.

• Sortie audio numérique optique ou coaxiale S/p-Dlf: Branchez une extrémité du cable audio numérique (non compris) au lecteur, et l'autre extrémité à l'une des Entrées optiques ou coaxiales de la façade arrière du système MAS.

Pensez à selectionner la bonne entrée analogue ou numérique en tant que source en appuyant sur le Sélecteur de source Entrée de ligne ou Entrée numérique sur la télécommande.

1. Pour effectuer des enregistements audio analogiques ou numériques, connectez la Sortie numérique coaxiale ou la Sortie de ligne de la façade arrêté du dispositif de commande à l'entrée correspondante sur un enregistrateur audio (non compris). Le système MAS n'assure pas de conversion de sources analogiques en numérique et n'assure pas non plus de conversion de sources numériques en analogue pour effectuer un enregistrement.
2. Placez les enceintes gauche et croite comme souhaité. Il est recommendé de placer les enceintes de sortir à former un triangle équilatéral par rapport à la position habituelle d'écoute. Ainsi, chaque enceinte se situe à la même distance de l'autre enceinte que de la position d'écoute.

Placez les enceintes à peu pres à la même hauteur que les oreilles de l'auditeur.

Connectez une extremité de chaque cable d'enceinte inclus aux terminaux de l'enceinte, et l'autre extremité aux terminaux de l'amplificateur. Pour garantir uneonne performance et une bonne reponse des basses, assurez-vous de preserver la bonne polarite en connectant les terminaux positifs (de couleur rouge) I'un a I'autre et les terminaux négatifs (de couleur noire) I'un a I'autre.

1. Branchez tous les cables d'alimentation du système MAS et des sources externes à des prises de courant AC sans interrupteur.

Tableau 1 - Sélectionner le bon insert The Bridge III

Insert The Bridge III	Modèle iPod
NANO	iPod nano, 1ère et 2e générations
5G (VIDÉO 60GB)	iPod, 5e génération (60GB, 80GB) et iPod classique (160GB)
5G (VIDEO 30GB)	iPod, 5e génération (30GB) et iPod classique (80GB)
13	iPod nano, 3e génération et 4ème génération
12, 14	Touché d'iPod - installez de grand butoir.

Utiliser le système MAS est simple et intuitif. Les commandes de la façade avant utilisent une technologie tactile avancée. Pour utiliser la façade avant, mettez votre doigt sur l'une des icônes illuminées. Il suffit d'une pression délicate. Attendeç quelques secondes que le systèmeTRAITECHAUQUEmande.Pourretirerlesempreintedesdoigts,essuyezla façadeavantavecun chiffonsecenmicrofibrés.

Utilisation de la télécommande

Pointez la télécommande à l'avant du système MAS. Dirigez la télécommande vers l'avant du système MAS. Le capteur infrarouge à distance se situe sur la moitié droite de la façade avant du dispositif de commande. Ne bloquez pas le capteur. Le capteur IR de la télécommande est situé au milieu du panneau avant, derrière la grille de la maille, environ 25mm au-dessus du compartment du CD. Ne bloquez pas le capteur. La télécommande a une portée d'environ 6m, jusqu'à 30 degrés excentré. Au cas où les piles doivent être remplacées, consultez l'étape 2 de la partie Installation. Faites attention et débarrasssez-vous des piles conformément aux exigences écologiques. Ne jetez jamais les piles dans le feu, et enlevez-les de la télécommande si elle ne doit pas être inutilisée pendant une longue période.

Mettre le système MAS en Marche

Pour allumer le système MAS, appuyez sur et maintainez enforcé le Bouton d'Alimentation de la télécommande ou du dispositif de commande pendant 1 seconde. Le système se met également en marche si vous appuyez sur l'un des selecteurs de source ou sur la touche « éjecter » de la télécommande.

Appuyez sur le Bouton d'Alimentation pour éteindre le système. Si l'horloge a été éteinte, l'affichage de messages s'obscurira pour préserver l'énergie. Sinon, l'heure sera affichée en semi-obscurité.

Réglage de l'horloge

L'horloge peut être régée en utilisant le Menu de Réglages. Voir Figure 2.

1. Appuyez sur le Bouton des Reglages de la télécommande.
2. Appuyez sur les Touches / jusqu'à ce que « Time Setup » apparaisse sur l'Affichage de messages.
3. Appuyez sur la Touche Entrée pour afficher « Clock »

Allumer et éteindre l'horloge : Appuyez sur la Touche Entrée et utilisez les Touches « Pour sélectionner « On (marche) » ou

« Off (arrêt) ». Éteindre l'horloge permet d'économiser de l'énergie quand le système est arrêté en mode Standby.

1. Régler l'horloge : Appuyez sur les Touches «/» jusqu'à ce que

« Set Clock » apparaisse. Appuyez sur la Touche Entrée pour afficher
« Set Time »

• Régler l'heure: Appuyez sur la Touche Entrée et utilisez les Touches numériques pour enter l'heure, puis les minutes. Si le format horsaire est régèle sur 12 heures, utilisez les Touches pour sélectionner « AM » ou « PM ». Appuyez sur la Touche Entrée pour passer d'un champ à l'autre sans le modifier, et appuyez sur les Touches Entrée pour sauvegarder les réglages.

• Régler le format: Appuyez sur les Touches / jusqu'à ce que « Set 12/24 hour » apparaisse. Appuyez sur la Touche Entrée pour changer le format, et utilisez les Touches / pour désirer entre les affichages sur 12 ou 24 heures. Appuyez sur les Touches Entrée pour sauvegarder le changement.

• Régler le jour de la période : Appuyez sur les Touches «/» jusqu'à ce que « Set Day » apparaisse. Appuyez sur la Touche Entrée pour afficher le jour de la période, et utilisez les Touches «/» pourCHOISIR le jour souhaite. Appuyez sur les Touches Entrée pour sauegarder les changements.

Figure 2: Reglage de l'horloge

Réglage de l'alarme

Pour un démarrage automatique à une heures programmée, réglez une ou les deux alarmes. Les alarmes peuvent être régées en utilisant le Menu de Réglages. Voir Figure 3.

1. Appuyez sur le Bouton de Reglages de la télécommande.
2. Appuyez sur les Touches jusqu'à ce que « Alarm Setup » apparaisse sur l'Affichage des messages.
3. Appuyez sur la Touche Entrée pour afficher « Alarm 1 ». Utilisez les Touches ↓▶ pour afficher « Alarm 2 ». Lorsque l'alarme souhaïette s'affiche, appuyez sur la Touche Entrée pour la régler. Le message « Weekday: On (Jour de la semaine : marche) » apparaitra. Utilisez les Touches ↓▶ pour afficher l'Heure pour les jours de la semaine, Week-end marché/arrêt, Heure pour le week-end, ou Réglages de la source, et appuyez sur la Touche Entrée pour effectuer un changement. Vous pouvez ajuster les réglages des jours de la catégorie, du week-end et de la source pour chaque alarme.

Jour de la semaine marche/arrêt : Sélectionné cette fonction pour régler si l'Alarme 1 ou l'Alarme 2 sonnera les jours de la semaine. Utilisez les Touches «/» pourmettre le réglage en route ou l'arrête. Appuyez sur les Touches Entrée pour sauvegarder le changement.

Heure pour les jours de la période : Sélectionnez cette fonction pour régler l'heure de l'Alarme 1 ou de l'Alarme 2 pour les jours de la période. L'affichage numérique de l'heure apparaitra, et le réglage de l'heure clignotera. Utilisez les Touches numériques pour entré le réglage de l'heure à deux chiffres, puis le réglage des minutes clignotera. Utilisez les Touches numériques pour entré le réglage des minutes à deux chiffres. Appuyez sur la Touche Entrée pour passer d'un champ à l'autre sans le modifier, puis appuyez sur les Touches Entrée pour sauvegarder le changement.

Week-end marche/arrêt : Sélectionnez cette fonction pour régler si l'Alarme 1 ou l'Alarme 2 sonnera le week-end. Utilisez les Touches ↓▶ pourmettre le réglage en route ou l'arrêté. Appuyez sur les Touches Entrée pour sauvegarder le changement.

Heure pour le week-end : Sélectionnéz cette fonction pour régler l'houre de l'Alarme 1 ou de l'Alarme 2 pour le week-end. L'affichage numérique de l'houre apparaître, et le réglage de l'houre clignotera. Utilisez les Touches numériques pour enter le réglage de l'houre à deux chiffres, puis le réglage des minutes clignotera. Utilisez les Touches numériques pour enter le réglage des minutes à deux chiffres. Appuyez sur la Touche Entrée pour passer d'un champ à l'autre sans le modifier, puis appuyez sur les Touches Entrée pour sauvégarder le changement.

Source : Sélectionnez la source qui sera lue lorsque l'Alarme 1 ou l'Alarme 2 sonnera. Les alarmes pour les jours de la semaine et le week-end de chacune des Alarmes 1 et 2 doivent utiliser la même source. Si vous préférez des sources différentes pour les jours de la semaine et le week-end, utilisez l'Alarme 1 pour les jours de la semaine seulement et l'Alarme 2 pour le week-end seulement, en ajustant les réglages Jours de la semaine marche/arrêt et week-end marche/arrêt correctement.

Utilisez les Touches pour selectionner l'une des sources suivantes : Disque, USB A (avant) ou B (arrière), Radio FM, Radio DAB (disponible uniquement sur le MAS 111) ou DMP (iPod placé dans le dock The Bridge III lorsqu'il est disponible). Si Disque, DMP ou USB A ou B est selectionné, assurez-vous qu'un CD, un iPod ou un dispositif USB soit présent et contienne du matériel audio. S'il n'y a pas d'appareil, le système passera à la Radio FM. Appuyez sur les Touches Entrée pour sauvegarder le changement.

1. Vous pouvez ajuster la durée de la lecture et du contrôle de la répétition de sonnerie, ainsi que le niveau du volume. Ces réglages sont valables à la fois pour l'Alarme 1 et l'Alarme 2, et pour les alarmes des jours de la semaine et du week-end.

Fin de l'alarme: Quand « Alarm 1 » apparait dans l'Affichage des messages, Utilisez les Touches ↓/▶ jusqu'à ce que « Fin » apparaisse. Ce réglage définit combien de temps le système restera allumé une fois que l'alarme sonne.

• Pour modifier le réglage de la Fin de l'alarme, appuyez sur la Touche Entrée. Utilisez les Touches / pour modifier la durée de lecture: 10, 20, 30, 40, 50 ou 60 minutes. Appuyez sur les Touches Entrée pour sauvegarder le changement.

Snoopze (répetition de l'alarme): Quand « Alarm 1 » apparait dans l'Affichage des messages, Utilisez les Touches jusqu'à ce que « Snooze » apparaisse. Si l'on appuie sur la Bouton d'alimentation ou la Touche Sommeil pendant la lecture de l'alarme, cette dernière s'éteindra pendant la durée spécifiée par le réglage du Snooze, puis reprendra.

• Pour modifier le réglage de la répétition de l'alarme, appuyez sur la Touche Entrée. Utilisez les Touches pour modifier la durée de la pause dans la lecture: 5, 10, 15, 20, 25 ou 30 minutes. Appuyez sur les Touches Entrée pour sauvegarder le changement.

Niveau du volume : Quand « Alarm 1 » apparait dans l'Affichage des messages, Utilisez les Touches «▶ jusqu'à ce que « Niveau » apparaisse. Ce réglage afferce uniquement la lecture lors de l'utilisation des alarmes.

• Pour modifier le réglage du Niveau, appuyez sur la Touche Entrée. Utilisez les Touches pour modifier le niveau du volume dans une fourchette allant de -80dB à +10dB. Il est vivement recommendé d'éviter d'utiliser des niveaux supérieur à -20 dB afin de préserver votre audition et d'éviter d'endommager votre matériel. Avant de régler le Niveau du volume de l'alarme, faites fonctionner la source de l'alarme afin de définir un volumec convenable. Appuyez sur les Touches Entrée pour saugevarder le changement.

Figure 3:Réglage de l'alarme

Par la suite, le système MAS sélectionnera la dernière source utilisée avant l'arrêt. Le système fonctionnera avec le volumeChoisi lors du réglage du Niveau dans le menu de Réglage de l'alarme, et restera allumé pendant la durée spécifiée lors du réglage de la Fin de l'alarme.

Appuyez sur le Bouton d'alimentation ou la Touche Sommeil pourmettre l'unité en mode Snooze. Elle restera eteinte pendant la durée specifiée lors du réglage de la répétition de l'alarme, puis l'alarme reprendra.

Appuyez deux fois sur le Bouton d'alimentation pendant la lecture de l'alarme pour l'eteindre et revenir à une lecture normale.

Boutons de Réglage du Volume

Utilisez les touches de réglage du volume du panneau avant ou de la télécommande pour augmenter ou baisser le volume. Le réglage par défaut au démarrage est -50dB, et le réglage maximal est +10dB. Utilisez les niveaux de volume avec précaution pour éviter d'endommager votre audition ou votre apparéil. Le niveau du volume apparait dans l'affichage des messages lorsque les boutons de réglage du volume sont utilisés.

Pour rendre la lecture temporairement silencieuse, appuyez sur la Touche Silence de la télécommande. « Mute » clignotera dans l'affichage de messages. Appuyez soit la Touche de discrétion ou le bouton de réglage du volume pour returner au volume normal. La lecture source continuaera pendant la déscription

Installation des enceintes (contrôle de tonalité)

Il est possible d'augmenter ou diminuer les fréquences graves ou aigües, ou d'ajuster l'imagerie stéreo, en utilisant les réglages de l'Installation des enceintes. Voir Figure 4.

• Appuyez sur la Touche Réglages, et « Speaker Setup » apparaitra sur l'Affichage des messages.
• Appuyez sur la Touche Entrée pour que « Bas » apparaisse. Utilisez les Touches ↓/▶ pour sélectionner les réglages des Aigus ou de la Balance, et appuyez sur la Touche Entrée pour changer le réglage.

Graves : Pour augmenter ou diminuer les fréquences graves, utilisez les Touches «/» pour ajuster le réglage entre -10dB et +10dB en étapes de 1dB. Appuyez sur les Touches Entrée pour sauvegarder le changement.

Aigus : Pour augmenter ou diminuier les fréquences aigues, utilisez les Touches «/» pour ajuster le réglage entre -10dB et +10dB en étapes de 1dB. Appuyez sur les Touches Entrée pour sauvegarder le changement.

Balance: Ce réglage permet d'augmenter toutes les fréquences lues soit par l'enceinte gauche soit par la croite de jusqu'à 12dB lorsque l'un des réglages L1 - L12 ou R1 - R12 est sélectionné. Le réglage par défaut est « Centre», qui lit les deux canaux au même volume. Utilisez les Touches ↓/▶ pour ajuster le réglage. Appuyez sur les Touches Entrée pour sauvegarder le changement.

Sélection de la Source

À la première mise en marche du système MAS, c'est l'entrée CD qui est sélectionnée par défaut. Appuyez sur un sélectionur de source pour passer à une source différente : disque, USB, DMP (iPod inséré dans le The Bridge III), radio (FM, DAB), entree de ligne audio (continuez d'appuyer pour sélectionner une entree audio analogue) ou entree numéroique (continuez d'appuyer pour sélectionner une entree audio numéroique sur cable coaxial ou sur cable optique).

Par la suite, le système MAS selectionnera la derniere source utilisé avant l'arrêt.

Radio FM

Appuyez sur les Touches Passer Piste + / - de la télécommande pour régler une station. Appuyez sur et maintenez enforcées les touches pour chercher la prochaine station, ou appuyez simplement sur les touches pour scanner par augmentation d'une seule féquence à la fois.

Lors de l'utilisation des commandes de la façon avant, une pression simultanée sur les Touches Passer/Scanner permit de selectionner les stations préregliées programmes et, si l'on maintain ces touches enforcées, de chercher la bande de fréquence d'une station représentant une force de signal suffisante.

Des stations monaurales, ou les stations stéreo faibles, seront jouées en mono. Appuyez sur la Touche Mode FM pour basculer entre la lecture stéreo et la lecture monophonique.

Si la station émet des informations RDS, le Program Service (PS) et le Radio Text (RT) dynamique seront tous les deux affichés. Appuyez sur la Touche Info pour afficher la fréquence radio sur la ligne supérieure et pour basculer de l'affichage Program Service (PS) à l'affichage Radio Text (RT) dynamique sur la ligne inférieure. S'il n'y a pas d'information RDS disponible, seule la fréquence sera affichée.

Préroglages des programmes de la station

Pourchercher toutes les stations locales disponibles et les stocker en tant que preréglages, appuyez sur la Touche Stockage automatique. Le système cherchera les stations représentant une force de signal acceptable et les stockera automatiquement dans l'ordre dans l'un des 30 preréglages.

Pour programmer un seul prééglage afin d'avoir rapidement accès à l'une de vos stations préférentes, réglez la fréquence de la station et appuyez sur la Touche Programme/Mémoire. Appuyez sur la Touche Entrée pour stocker la station à un emplacement prééglé, ou utilisez les Touches numériques pour entrer un numéro de prééglage différent.

Si une station différente avait eté precedemment programmée, elle sera replacee par la nouvelle station. Si les 30 preréglages sont tous programmés, vous nevez en écraser ou effacer un pour programmer un nouveau preréglage de station.

Pour effacer un préRéglage, Sélectionnéz la station pour la litre et appuyez sur la Touche Effacer. Appuyez sur la Touche Entrée comme le système vous le demandera afin de confirmer la suppression.

Pour sélectionner une station préréglée, utilisez les Touches de Prépréglages + / - ou utilisez les Touches numériques pour entrer directement le préréglage.

Figure 4: Reglages de l'Installation des enceintes (contrôle de tonalité)

Tuner DAB (Système MAS 111 uniquement)

Le système MAS 111 est équipé d'un tuner DAB/DAB+/T-DMBAudio qui fonctionne avec des stations de radio numériques compatibles, lorsqu'elles sont disponibles.

L'antenne DAB incluse doit être connectée pour recevoir ces stations.

Appuyez de façon repétée sur le Sélecteur de source Radio pour basculer entre les bandes FM et DAB.

La première fois que le tuner DAB sera sélectionné, le système cherchera automatiquement les stations et les stockera dans la Liste de Stations. Appuyez à tout moment sur la Touche Stockage automatique pour recommencer la recherche. Toute station trouée peut être sélectionnée à partir de la ligne inférieure en utilisant les Touches . Appuyez ensuite sur la Touche Entrée.

Le fonctionnement du tuner DAB utilise un menu sophistique. On peut acceder à ce menu lorsqu'une station est lue en appuyant sur la Touche Info. Utilisez les Touches pour selectionner les options du menu :

Liste de stations : Appuyez sur la Touche Entrée pour voir les stations trouvées et en seLECTIONner une à dire.

Recherche locale : Démarre une recherche des stations locales.

Recherche complète : Démarre une recherche sur l'ensemble du spectre des stations disponibles.

Réglage manuel : Sélectionne manuellement une bande DAB.

DRC: Ajuste la compression audio « dynamic-range-control » (contrôle de la plage dynamique), qui réduit le niveau des passages les plus forts tout en maintainant l'intelligibilité des passages les plus faibles. Sélectionnez compression « High » ou « Low », ou encore « Off » pour une absence de compression.

Ordres des stations : Sélectionnez si les stations s'afficheront en ordres Alphanumeric, Valide ou d'Ensemble.

Lors de l'écoute d'une station DAB, appuyez sur la Touche Affichage pendant moins d'une seconde pour acceder aux informations définies pour la station.

CD

Appuyez sur le Sélecteur de source Disque pour passer à une source CD. Insérez alors délicatement un CD, CD-R, CD-RW, disque MP3 ou WMA, face étiquetée vers le haut, partiellement dans la fente de chargement. Le mecanisme détectera le disque et le fera entre complètement dans la fente. N'essayez pas de forcer le disque. Si le disque ne se charge pas, éteignez le système MAS, débranchez-le et portez-le à un répartirateur Harman Kardon/agree pour qu'il l'inspecte.

Le message «Lecture» apparaitra pendant quelques moments pendant que le système MAS identifie le type de disque. Le bon indicateur apparaitra dans l'affichage de messages.

REMARQUE: Si le message «Erreur» s'affiche, le disque n'est pas compatible avec le système MAS, ou ses données peuvent être endommagées. Appuyez sur le bouton d'éjection pour l'enlever.

Pour les disques compacts audio : l'icone CD apparait, avec le nombre total de pistes et la durée totale d'enregistrement du disque. Appuyez sur la touche de lecture pour écouter le disque. Lorsque le disque est terminé, l'icone CD réapparait, ainsi que le nombre total de pistes et la durée totale d'enregistrement du disque (en mode stop).

Pour les disques MP3 et WMA : l'icone CD apparait, avec le nombre total de fichiers/pistes. Appuyez sur la touche de lecture pour écouter la musique. Lorsque le disque est terminé, l'icone CD réapparait, ainsi que le nombre total de fichiers/pistes (en mode stop).

L'icone Play apparaitra, avec le numero de piste en cours de lecture et le temps écoulé. Lorsque la lecture du disque est terminée, l'icone Stop apparaitra, avec le nombre total de pistes et le temps total du disque.

Commande de lecture

Pour arrêter momentanément la lecture pour une reprise ultérieure au même point, appuyez sur le bouton Lecture/Pause. Appuyez-le de nouveau pour reprendre la lecture. L'icone de pause s'affichera. Appuyez et maintenez le bouton Lecture/Pause pendant 2 secondes pour arrêter totallement la lecture.

• Pour effectuer une recherche rapide sur la piste en cours, appuyez, en la maintainant enforcée, sur la touche de saut/balayage avant ou de saut/balayage arrêté.
• Pour passer à la piste suivante, tapotec le bouton Sauter/Scanner vers l'avant. Si la piste actuelle est la dernière sur le disque, le système MAS passera à la première piste.
• Pour returner au début de la piste actuelle, tapotec le bouton Sauter/Scanner vers l'arrière. Tapotec-le rapidement à deux reprises pour sauter vers l'arrière à la piste précédente.
• Pour une lecture aléatoire (shuffle), Appuyez sur la Touche Aléatoire.

Disque de données

Les disques JPEG ne sont pas compatibles avec le système MAS, et l'affichage indiquera qu'ils n'ont pas de fichiers et pas de dossiers. Les disques JPEG ainsi que les DVD, WAV et autres disques non compatibles sont ejectés automatiquement

Lorsqu'un disque MP3 ou WMA est charge, le nombre de dossiers et de pistes dans le dossier en cours s'affiche, dans une limite de 9999 pistes. La lecture de la musique ne démarre pas automatiquement.

S'il y a des informations de balises ID3, le morceau, l'artiste, les informations de nom et d'album défilent sur l'indicateur de messages. Pour voir chaque élément individuellement (plus le nom de répertoire), appuyez de façon répétée sur la Touche Info. S'il n'y a pas de balise ID3, le nom du fichier apparaitra.

Les fonctions de saut et de balayage ainsi que la lecture au hasard sont les mêmes que sur les CD audio. La fonction de répétition de l'ensemble n'est pas disponible.

Utilisez les touches numériques pour directement avoir accès à une piste. Si le disque est organisé en dossiers, appuyiez sur la touche de la télécommande Preset/Folder + / - pour ouvrir un dossier. Des pressions supplémentaires vous permettent de passer d'un dossier à un autre. Dans un dossier vous pouvez rechercher les pistes plus rapidement en appuyant sur les touches numériques de la télécommande +10 et -10 .

USB

Votre système MAS est équipé de deux ports USB, l'un sur le panneau arrêté du contrôleur, et l'autre sur le panneau lésral croit, prés de la face avant du contrôleur. Le port avant est sélectionné en tant que USB A et le port arrêté est USB B. Toute pression sur le Sélecteur de source USB permet de basculer d'un port à l'autre.

Le système est compatible avec les lecteurs flash et les disques durs formats au format de fjichier FAT32. Le système peut reconnaître jusqu'à 9999 fjichiers aux formats MP3 ou WMA, qui peuvent être organisés en dossiers.

REMARQUE : Bien que vous puissiez connecter différents lecteurs de musique MP3 sur le port USB, vous ne devez pas connecter un iPod ici. Pour profiter du contenu audio stocké sur un iPod, utilisez la station d'accueil The Bridge III incluse. Connectez The Bridge III à son connecteur propriétaire sur le panneau arrière du contrôleur et insérez l'ipod dans The Bridge III comme illustré sur la page 10. Ne branchez pas un ordinateur personnel ou tout autre périphérique à l'un des ports USB de votre système MAS.

Lors de l'installation du système, assurez-vous de laisser suffisamment d'espace du (:oté) droit pour pouvoir y installer un dispositif USB en toute sécurité.

Lorsque le dispositif USB est inséré, le nombre total de fichiers s'affiche après un-delai permettant au dispositif d'être lu.

La lecture et la navigation sont les mêmes que pour un CD audio ou de données, comme décrit précédemment.

Il est recommandé d'interrompree la lecture avant desterolir un dispositif USB, bien qu'il ne soit pas nécessaire d'eteindre le système.

Lecture programme

Des listes de lecture de pistes choisis peuvent etre programmées pour le CD audio ou de données ou le dispositif USB en cours. Les listes de lecture ne sont pas disponibles pour les autres sources. Pour programmer une liste de lecture, la lecture doit etre interrompue.

• Appuyez sur la Touche Programme pour entrer dans le mode Programme. Pour le quitter sans programmer de liste de lecture, appuyez sur la Touche Stop.
• Ajoute des pistes à la liste de lecture en utilisant les Commandes de transport Passer/Scan ou les Touches numériques pour sélectionner la piste, puis appuyez sur la Touche Programme pour entering la selection. Ajoute jusqu'à 30 pistes.
• Si vous faites une erreur, vous pouvez effacer la piste que vous venez de programmer en appuyant sur la Touche Effacer.
• Appuyez sur Lecture pour lire la liste de lecture, ou sur Stop pour sauvegarder la liste de lecture sans la lire. Le système restera en mode Programme.

Pour effacer la liste de lecture et quitter le mode Programme :

• En cours de lecture de playlist, appuyez sur la touche Program pour supprimer la liste entière. La lecture de la piste en cours continue.
• Si la liste de lecture est arrêtée, appuyez sur la Touche Effacer.

Les listedes de lecture peuvent etre modifiées :

• Pour ajouter une piste à la liste de lecture, appuyez sur la Touche Stop, puis sur la Touche Programme. Poursuivez tel que décrit ci-dessus.
• Pour visualiser les pistes d'une liste de lecture sans effectuer de changement, interrompez la lecture et appuyez sur la Touche Vérification. Chaque pression permet de passer à la piste suivante dans la liste. Pour quitter le mode Vérification, appuyez sur la Touche Lecture.
• Pour effacer une seule piste d'une liste de lecture, interrompez la lecture et appuyez sur la Touche Vérification de façon répétée jusqu'à ce que la piste souhaitation apparaissé. Appuyez sur la Touche Effacer.

Les listes de lecture sont perdues lorsque le système est eteint ou que le disque ou le dispositif USB sont retirés. Les listes de lecture sont etelement perdues lorsqu la source est modifiee.

Bridge III Dock pour l'iPod

Appuyez sur le Sélecteur de source Bridge pour sélectionner The Bridge III comme source. Lorsqu'un iPod compatible est place dans le dock (voir page 4), un message apparait sur l'affichage de la façade avant pour dire que The Bridge III est connecté.

L'affichage passera aux menus de navigation, et l'écran de menu de l'iPod lui-même sera replacé par un graphique « check mark » et un message disant « OK to Disconnect. »

Lorsque vous Voyez le message « OK pour déconnexion » s'afficher, l'iPod peut fonctionner en utilisant les commandes de la façon avant ou de la télécommande.

• Pour naviguer dans les menus, appuyez sur les Touches ↓/▶ pour faire défiler une liste. Appuyez sur la Touche Entrée pour sélectionner un élément du menu. Appuyer sur la Touche Entrée pendant qu'une piste audio est affichée lancera la lecture. Appuyez sur la Touche Retour pour revenir au précédent niveau de menu.

Les commandes de transport fonctionnent comme pour les CD :

• Pour marquer une pause ou recommencer la lecture, appuyez sur le bouton Lecture/ Pause.
• Pour rechercher vers l'avant ou vers l'arrière sur une piste, appuyez et maintenez le Bouton Sauter/Scanner vers l'avant ou vers l'arrière.
• Pour sauter vers l'avant ou le long des pistes, tapotez le bouton Sauter/Scanner vers l'avant ou vers l'arrière.

Pour lire les pistes de la liste de lecture ou de la catégorie en cours en ordre aléatoire (mode « Shuffle »), appuyez sur la Touche Aléatoire. Vous basculèz d'un mode à l'autre : mode 1 (lecture de chansons au hasard), mode 2 (choix d'albums au hasard) et mode OFF.

Tous les paramètres de répétition de lecture de l'iPod seront indiqués dans les messages affichés. Pour modifier les paramètres, retirez l'iPod du The Bridge III et utilisez les touches de commande de l'iPod.

Pendant la lecture normale, Sélectionnez l'option de menu Lecture en cours pour voir le statut. La ligne supérieure de l'Affichage de messages montrae le temps écoulé pour la piste et le temps restant pour cette piste. Les informations sur le morceau, l'artiste et l'album défileront sur la ligne inférieure, si elles sont disponibles.

Il est recommandé d'interrompree la lecture avant de retirer I'iPod de la station d'accueil, bien qu'il ne soit pas nécessaire d'eteindre le systeme. Toutefois, le systeme doit etre eteint avant toute connexion ou deconnexion de The Bridge lI.

Entrées auxiliaires

Votre système MAS est équipé de trois entrées audio analogiques, une entrée phono (type MM) et quatre entrées audio numériques. Si vous possédez un apparéil compatible, tel qu'un lecteur audio portable ou un lecteur de cassettes, Sélectionné les entrées auxiliaires correspondantes comme source et utilisez les commandes de l' apparéil concerné.

Pour sélectionner l'une des entrées audio analogiques ou l'entrée phono, appuyez sur la Touche Entrée de ligne de manière répetée afin de basculer d'une entrée à l'autre. Pour sélectionner l'une des entrées audio numériques coaxiales ou optiques, appuyez sur la Touche Entrée numérique de manière répetée.

Entrée TV (Analogue) : Doubles Jacks de type RCA sur la façade arrêté

Entrée AUX (Analogue) : Doubles Jacks de type RCA sur la façade arrêté

Entrée Phono (Analogue): Doubles Jacks de type RCA sur la façade arrêté

Entrée de ligne (Analogue): Jack avant 3,5mm

Entree coaxiale 1 Input (Numérique) : Jack de type RCA sur la facaade arrête Entree coaxiale 2 Input (Numérique) : Jack de type RCA sur la facaade arrête

Entrée optique 1 (Numérique): Connecteur TOSLINK® sur la façade arrêté

Entrée optique 2 (Numérique): Connecteur TOSLINK® sur la façade arrêté. NOTE:

• Connectez uniquement une platine disque avec cartouche de type MM à l'Entrée Phono. Ne connectez pas de platine disque à une autre entrée sans utiliser de préampli phono.
• Quand l'une des entrées audio numériques est sélectionnée, s'il n'y a pas de signal - par exemple, si l'appareil est étéint ou en pause - le message « DÉBLOQUER » apparait. Cela ne signifie pas qu'il y a un problème ; il s'agit simplement d'une indication d'absence de signal.

Enregistrement

Des signaux audio analogiques et numériques sur deux voies sont disponibles sur la sortie ligne et sur la sortie coaxiale de la face arrêté de l'unité de commande. Le système MAS n'assure pas la conversion d'un type de signal vers l'autre type de signal. Il en résultat que, pour faire un enregistrement, il faut veiller à brancher votre enregistrateur audio sur les bons connecteurs de sortie, insérer des supports vierges et vous assurer que l'enregistrateur est bien en marche et qu'il enregistrtrependant que la source lit la musique.

Note : Les signaux audio analogiques ne sont pas convertis sous une forme numérique et les signaux audio numériques ne sont pas convertis sous une forme audio analogue. Cependant, il vous est possible d'enregistrer une source audio numérique sur cable coaxial ou optique, en utilisant n'importe quel type de sortie audio numérique.

Il est toutefas impossible d'obtenir en sortie numérique coaxiale du système MAS tout signal audio provenant de :

a. Entres analogiques (TV, AUX, PHONO, LINE IN);
b. Radio FM;
c. The Bridge.

Veuillez you assurer d'être au courant des restrictions en matière de droits d'auteur affectant le matériel que vous enregistrez. La copie non autorisée de matériel protégé par des droits d'auteur est interdite par la loi dans la plupart des juridictions.

Version logicielle du système

Pour voir la version logicielle actuelle du système, appuyez sur la Touche Réglages et utilisez les Touches pour afficher « Version du système ». Appuyez sur la touche Entrée pour l'afficher, puis sur la touche de return en arrêt pour revenir au menu Settings (réglages).

Réinitialisation du système

Au cas où le système se compterait de manière erratique, une réinitialisation du système peut le faire fonctionner à nouveau normalement.

NOTE : Tous les réglages de l'utilisateur, y compris les prépréglages radio et la sélection des langues, reviendront au mode par défaut régle en usine et devront donc être reconfigurés.

Appuyez sur la Touche Réglages et utilisez les Touches pour afficher « Réinitialisation du système ». Appuyez sur la Touche Entrée et un message vous demandant de confirmer que vous souhaitez réinitialiser le système s'affichera. Appuyez une nouvelle fois sur la Touche Entrée pour effectuer la réinitialisation.

Mémoire du système

Le système MAS conserve les paramètres utilisateur durant un maximum de quatre semaines après qu'il ait été complètement étant en débranchant le cordon d'alimentation.

Guide de dépannage

Cet appareil est conçu pour un fonctionnement sans problème. La plupart des problèmes que les utilisateurs rencontre sont dues à des erreurs d'utilisation. Donc, si vous avez un problème, vérifie d'abord cette liste à la recherche d'une solution possible. Si le problème persiste, consultez votre centre de service/agréé Harman Kardon.

Si le problème est ...	Assurez-vous que...
L'appareil ne marche pas lorsqu'on appui sur le commutateur de mise en marche.	Assurez-vous que le cordon d'alimentation en courant alternatively est solidement branché à une sortie directe non commutée. Si le message « PROTECT » apparait, appuyez sur et maintenez,enforcé le Bouton d'alimentation de la télécommande pendant au moins 1 seconde pour êtreindre le système MAS, puis débranchez le système. Ne pas réutiliser le système sans l'avoir amélièd à un centre de service agréé Harman Kardon pour inspection.
Les voyants s'affichent, maisaucun son n'est restitué.	Appuyer sur la touche de désétion pour vous assurer que le système n'est pas en mode de désétération.Augmentez le volume.Vérifiéz que la source correcte a été sélectionnée. Si la source est un apparéil externe, assurez-vous que l' apparéil est branché, allumé et en cours de lecture, et qu'il estcorrectement connecté à l'une des entrées auxiliaires.Si les casques sont en cours d'utilisation, débranchez-les.
Le son est disponible sur un seul côté, ou le son est distordu.	Assurez-vous que les deux enceintes soient connectées en toute sécurité avec laonne polarité, et que les cables ne se touchent pas au risque de créé un court-circuit.Ily a peut-être un problème avec l'une des enceintes. Appporter le système MAS à un centre agréé des services à la clientèle de Harman Kardon pour vérification et dépannage.
Le système MAS ne répond pas aux commandes à distance.	Les piles dans la télécommande peuvent avoir besoin d'être replacées.Le capteur IR peut être bloqué. Le capteur est situé sur la moitié droite de la façade avant du dispositif de contrôle.
Le tuner bourdonne de façon intermittente.	Réglez le positionnement de l'antenne pour améliorer la réception.Vérifiéz que l'antenne est solidement connectée à la borne du panneau arrêté.

Voutrouvez d'avantage d'informations sur le depannage de l'unité dans la FAQ de la section Assistance à l'adressewww.harmankardon.com.

Système

Sortie alimentation	65 watts par canal, 20Hz - 20kHz, THD < 0,07%, dans 6 ohms, les deux canaux menés.
Gamma de fréquences	20Hz – 35kHz, –3dB
Réponse en fréquence du système	20Hz – 20kHz, ±0.5dB
Rapport signal/bruit, A- pondéré	90dB (Entrées analogiques), 96dB (Entrées numériques)
Espacement des canaux	≥65dB
Diaphonie entre les sources	≤70dB
Sensibilité entrée niveau de cordeau à 1kHz	250mV RMS, ±1dB
Sensibilité de l'entrée Phono MM à 1kHz	7,5mV

Haut-parleurs

Transducteurs de bassé fréquence	Deux 130 mm enceintes en composite alvélié, avec ports.
Transducteurs à haute fréquence	Deux Dômes MMD®, antiparasites 25 mm.
Impédance nominale	8 ohms
Sensibilité (2,83V/1m)	85dB
Réponse en fréquence	60Hz – 25kHz (-3dB)
Fréquence de crossover	2200Hz

FM Tuner Section

Gamage de fréquences	87 – 108.0MHz
Sensibilité usable	IHF 1.3μV/13.2dBf
Réponse en fréquence	10Hz à 15,3kHz
Rapport signal/bruit	mono/stéroye 68/65dB
Distorsion	mono/stéroye 0.15/0.3%
Déparation stéroye	35dB @ 1kHz, 100% déviation @ 65dBf
Sélectivité	±300kHz: 65dB
Réjection d'image	80dB
Réjection IF	90dB
Niveau-sortie tuner	1kHz, ±50kHz, Dev 500mV
Nombre de prérégliages	30
Capacité RDS	PS (service des programmes), RT (dynamic radio text)

Exigence de puissance	MAS 101/MAS 111 : AC 230V/50Hz MAS 102 : AC 120V /60Hz
Consommation	<1W en standby complet (horloge non activée) ; <2W en standby (horloge activée) ; 150W maximum (deux canaux pilotés)
Température d'exploitation	0°C à 40°C
Dimensions (H x l x P)	Dispositif de commande : 90mm x 240mm x 240mm (39/16" x 97/16" x 97/16") Amplificateur : 90mm x 240mm x 240mm (39/16" x 97/16" x 97/16") Enceintes (chacune, avec la grille) : 272mm x 181mm x 196mm (1023/32" x 71/8" x 73/4")
Poids	Système : 13,9kg (30,5lb) Dispositif de commande : 2,0kg (4,4lb) Amplificateur : 2.8kg (6,3lb) Enceintes (chacune) : 4.4kg (9,8lb)

Made for

iPod iPhone

HARMAN

516.255.4545 (États-Unis uniquement)

Fabrique en République populaire de Chine

© 2010 Harman International Industries, Incorporated. Tous droits réservés.

Les caractéristiques techniques, les fonctionnalités et l'apparce de l'unité sont sous réserve de changement sans préavis.

iPod est une marque déposée de Apple Inc., enregistrée aux ETATS-UNIS et dans d'autres pays. iPod non inclus. « Made for iPod » et « Made for iPhone » signifie que le dispositif électronique a été spécialement concu pour se connecter à l'IPod et l'iPhone et qu'il est certifié par le développement comme conforme aux normes de performance Apple. Apple n'est pas responsable du fonctionnement de ce dispositif ou de sa conformité avec les normes de sécurité ou règlementaires. Apple n'est pas responsable de l'exploitation de ce dispositif ou de sa conformité aux normes de sécurité et de règlementation.

TOSLINK est une marque déposée de Toshiba Corporation.
