Intitulé	Valeur / Description
Type de produit	Enceinte sans fil
Caractéristiques techniques principales	Son stéréo, connectivité Bluetooth, entrée AUX, compatibilité avec les assistants vocaux
Alimentation électrique	Alimentation secteur avec adaptateur inclus
Dimensions approximatives	30 x 15 x 10 cm
Poids	2,5 kg
Compatibilités	Compatible avec les appareils Bluetooth, smartphones, tablettes, ordinateurs
Type de batterie	Non applicable (fonctionne sur secteur)
Tension	100-240V AC
Puissance	50W
Fonctions principales	Lecture de musique sans fil, contrôle vocal, connexion multi-appareils
Entretien et nettoyage	Essuyer avec un chiffon doux, éviter les produits chimiques agressifs
Pièces détachées et réparabilité	Disponibilité limitée des pièces, consulter le service après-vente pour réparations
Informations générales utiles	Garantie de 2 ans, assistance technique disponible, consulter le manuel d'utilisation pour plus de détails

FOIRE AUX QUESTIONS - HPSON MS150 HARMAN KARDON

Comment puis-je connecter mon HARMAN-KARDON HPSON MS150 à mon appareil Bluetooth ?

Assurez-vous que le HPSON MS150 est allumé. Activez le mode Bluetooth sur votre appareil et recherchez les appareils disponibles. Sélectionnez 'HARMAN-KARDON HPSON MS150' dans la liste pour établir la connexion.

Que faire si le son est faible ou distordu ?

Vérifiez le niveau de volume sur le HPSON MS150 et sur l'appareil source. Assurez-vous que l'appareil source est correctement configuré et que la qualité audio est optimale.

Comment réinitialiser le HARMAN-KARDON HPSON MS150 ?

Pour réinitialiser, éteignez l'appareil, puis maintenez enfoncé le bouton d'alimentation pendant environ 10 secondes jusqu'à ce que les lumières clignotent. Cela réinitialisera les paramètres d'usine.

Mon HARMAN-KARDON HPSON MS150 ne s'allume pas, que faire ?

Assurez-vous que l'appareil est correctement chargé. Vérifiez le câble d'alimentation et la prise. Si l'appareil ne s'allume toujours pas, essayez de le réinitialiser comme indiqué précédemment.

Comment mettre à jour le firmware du HARMAN-KARDON HPSON MS150 ?

Connectez l'appareil à l'application HARMAN-KARDON sur votre smartphone. L'application vous indiquera si une mise à jour est disponible et vous guidera à travers le processus de mise à jour.

Le HARMAN-KARDON HPSON MS150 peut-il être utilisé avec un téléviseur ?

Oui, le HPSON MS150 peut être connecté à un téléviseur via une connexion Bluetooth ou par un câble audio approprié, selon les options disponibles sur votre téléviseur.

Où puis-je trouver le manuel d'utilisation du HARMAN-KARDON HPSON MS150 ?

Le manuel d'utilisation est disponible sur le site officiel de HARMAN-KARDON dans la section 'Support' ou 'Téléchargements'.

Comment résoudre les problèmes de connexion Bluetooth ?

Assurez-vous que le HPSON MS150 et l'appareil source sont à proximité. Désactivez puis réactivez le Bluetooth sur votre appareil source. Si le problème persiste, réinitialisez le HPSON MS150.

Le HARMAN-KARDON HPSON MS150 est-il compatible avec les assistants vocaux ?

Oui, le HPSON MS150 est compatible avec certains assistants vocaux. Veuillez consulter le manuel d'utilisation pour plus de détails sur la configuration.

MODE D'EMPLOI HPSON MS150 HARMAN KARDON

Système audio stéreo hautes performances

Guide d'utilisation

harman/kardon

by HARMAN

Il y a plus de 50 ans, nous avons vendu le tout premier récepteur audio : un composant à haute performance combinant les fonctions de plusieurs produits jusqu'àlors disponibles que séparation. Notre mission constante est de délivrer un son haute fidélité dans un ensemble facile à utiliser. Nous sommes confiants que vous continuEZ d'apprecier la qualité et le comfort du MS 150 pendant plusieurs années encore.

Le MS 150 est un système audio haute performances complèt doté d'un lecteur CD, d'un récepteur FM, d'une station d'accueil pour iPod/iPhone (venus séparation), des connecteurs d'entrée auxiliaires permettant le raccordement d'autres équipements audio ainsi que de haut-parleurs intégrés pour une solution audio complète.

Pour obtenir la satisfaction totale de votre nouveau système, nous vous invitons à dire ce manuel et à le consulter régulièrement pour vous familiariser avec les caractéristiques et le fonctionnement du MS 150.

Si vous avez des questions sur ce produit, son installation ou son fonctionnement, veuillez contacter votre détaillant ou installer habituel, ou visitez le site Internet www.harmankardon.com.

Système Audio MS 150 haute performance de harman kardon®

• Le Dock universel pour iPod/iPhone (non fourni) recharge la plupart des modèles d'iPod et iPhone. Pour les dernières informations de compatibilité, merci de visiter our site web www.harmankardon.com.
• Lecteur CD à fente en charge avec CD, CD-R, CD-RW, lecteur CD perfectionné, lecture MP3 et WMA.
• Tuner FM avec affichage des textes du système de radiocommunication de données (RDS) et six prérégliages.
• Quatre entrées audio auxiliaires: mini-prise stéreo du panneau avant (3,5mm), mini-prise stéreo du panneau arrêté (3,5mm) pour le niveau de cordeau ou l'audio numérique optique, prises RCA doubles du panneau arrêté (niveau de cordeau)
• Deux haut-parleurs bass-reflex 125 mm à deux voies (4-5/16") intégrés.
• Sortie subwoofer (filtrée salle-bas)
• Sortie casque stereo (3,5mm)
• Sorties composites et S-Viséo pour les modèles d'iPod/iPhone admettant la photo et la video et qui permettent l'exploration de la video.
  Horloge avec sonnerie et sauvegarde de la mémoire

Accessoires fournis

Les éléments accessoires ci-après sont fournis avec le MS 150. Si certains de ces éléments sont manquants, veuillez contacter le service à la clientèle de harman kardon sur le site Internet www.harmankardon.com.

Antenne filaire FM

Mini (3,5mm) cable audio optique numérique (1m)

Télécommande du système avec deux piles AAA

Cordon male-male de 1 m (39-3/8") avec mini fiches stéreo 3,5 mm (1/8").

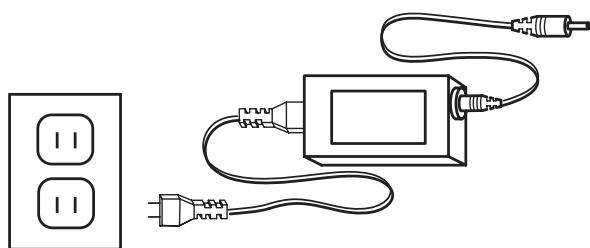

Alimentation electrique externe (24V, 4,9 A/5V, 1 A) avec cordon d'alimentation detachable.

Dock démontable pour l'iPod/iPhone avec cinq adaptateurs

iPod/iPhone non inclus

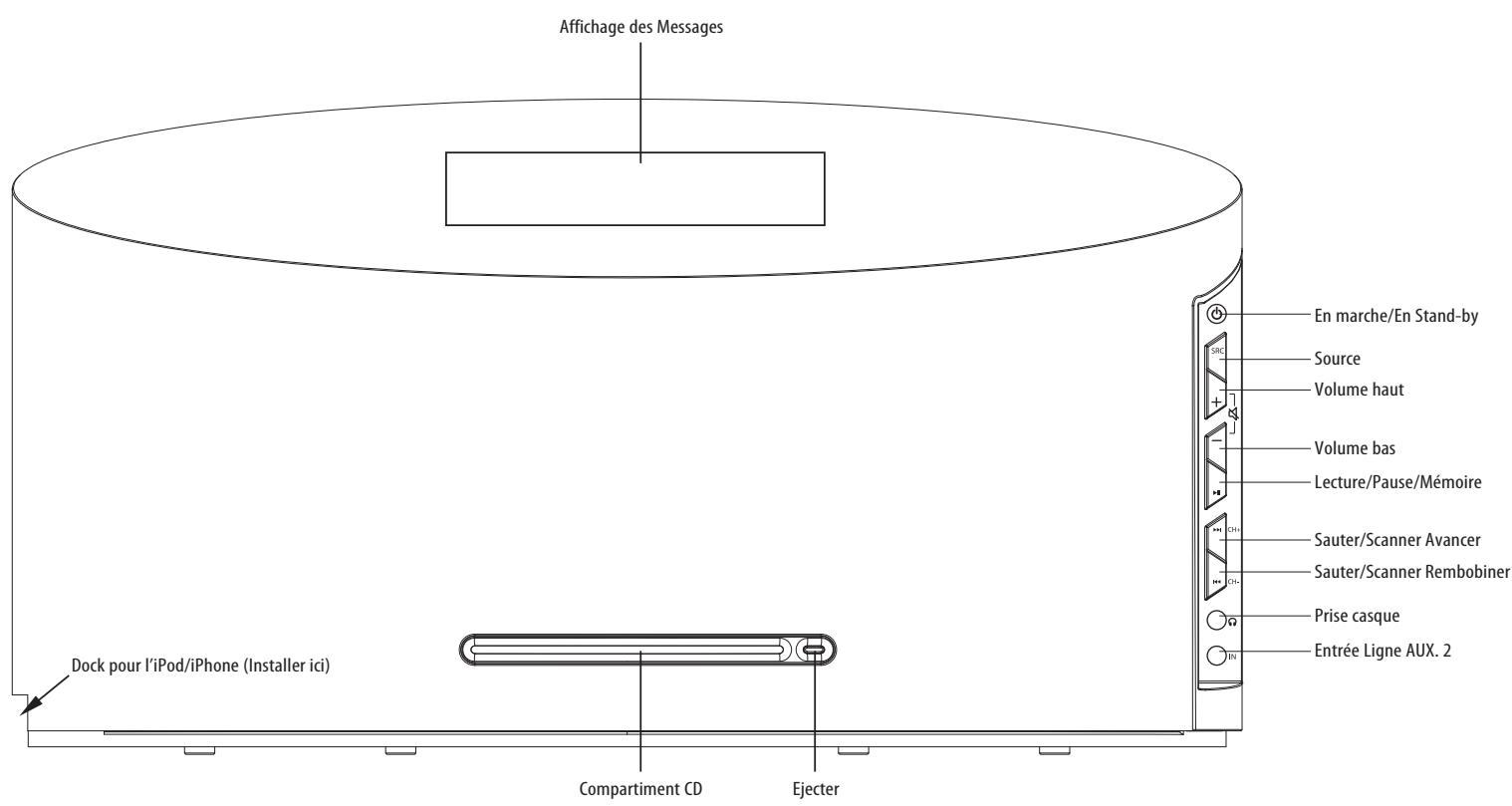

Affichage des Messages : Le temps et les messages sont affichés en haut du dispositif.

Marche/Veille: Appuyez sur cette touche pour allumer MS 150 ou lemettre en veille. Appuyez sur le bouton et maintenez-le enforcé pendant deux secondes pour désactiver l'alarme. Pour eteindre I'appareil complètement, debranchez I'alimentation electrique.

Source: Chaque pression du bouton change la source en marche dans cet ordre: FM, CD, ENTREE LIGNE AUX 1 (entree analogue de 3,5mm du panneau arriere), ENTREE LIGNE AUX 2 (panneau avant), ENTREE LIGNE AUX 3 (prise jack RCA double du panneau arriere), ENTREE NUMERIQUE AUX, iPod/iphone.

Boutons de réglage du volume : Appuyez sur les boutons pour augmenter ou baisser le volume. Appuyez sur les boutons et maintenez-les enforcés pour régler le volume plus rapidement. Appuyez sur les deux boutons simultanément pourmettre l'appareil en sourdine.

Lecture/Pause/Mémoire : La fonction de ce bouton dépend de la source qui a été sélectionnée :

• iPod/iPhone ou CD: Chaque pression de ce bouton fait alterner les fonctions Lecture et Pause. Appuyez sur le bouton et maintenez-le enforcé pour arrêter complètement la lecture.
• Radio FM: Si la station actuellesment captée n'a pas eté programmes dans un prééglage, la pression du bouton l'enregistre comme un prééglage. Si toutes les positions du prééglage ont eté utilisées, le message « Rempli » s'affiche. Vous doivent alors supprimer un ancien prééglage avant d'enregistre le nouveau. Si la station actuellément capte a déjà eté programme comme un prééglage, la pression du bouton pendant deux secondes supprime le prééglage.

Saut/Avance rapide/Retour rapide : Les fonctions de ces boutons dépendent de la source courante :

• iPod/iPhone ou CD: Appuyez et relâché ces boutons pour passer à la piste suivante ou revenir au début de la piste courante. Appuyez deux fois sur le bouton Retour pour revenir à la piste précédente. Appuyez sur un bouton et maintenez-le enforcé pour une avance rapide ou un retour rapide dans une même piste.
• Radio FM : Appuyez et relâchez un bouton pour capter la station suivante de fréquence supérieure ou inférieure. Appuyez sur un bouton et maintenence-le enforcé pour balayer rapidement les stations de radio. Lorsque vous relâchez le bouton en mode Auto tuning (mode Réglage d'accord automatique), le bloc d'accord continue de balayer jusqu'à ce qu'il trouve une station dont la qualité du signal est acceptable, puis il s'arrête. En mode Réglage d'accord manuel, le bloc d'accord s'arrête immeditatément à la fréquence courante.

Prise pour Casque : Produit un signal stéreo pour une écoute privée par le biais de la plupart des casques qui sont pourvus d'une prise de 3,5mm.

Prise entrée Aux.(Entrée Analogue 2) : Connecte le cable male à male de 3,5mm inclus au casque ou à la sortie du niveau de cordeau sur un lecteur portable ou sur tout autre dispositif.

Compartment CD : Chargez les disques compatibles ici.

Ejecter : Lorsqu'un CD est introduit, appuyez sur ce bouton pour I'ejcter.

Station d'accueil pour iPod/iPhone : Insérez doucément la station d'accueil dans l'ouverture située sur le côte gauche du MS 150 (voir l'étape 4, page 7), installez l'adaptateur requis puis installez enfin un iPod/iPhone compatible (voir page 7).

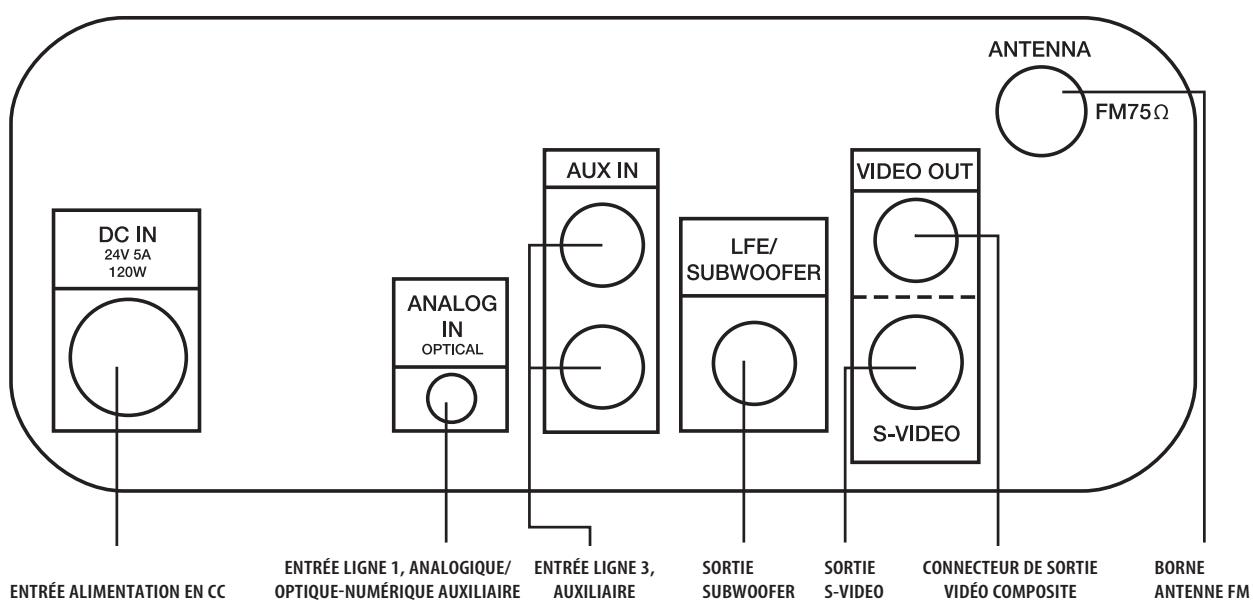

Entree CC : Avres avoir effectue toutes les autres connexions, branche z'alimentation electrique. Branchez le cordon d'alimentation, specifie a la region, inclus sur l'alimentation electrique incluse et sur la prise murale.

Entrée Audio Auxiliaire Optique Numérique/ Analogue 1: Connectez soit le cable de la mini-prise stéreo ou le cable audio optique numérique (les deux cables inclus) ici, et connectez l'autre bout du cable à un dispositif source, tel qu'un lecteur CD portable.

Connectez uniquement le cable de la mini-prise stéreo à la sortie audio analogique du niveau de cordeau du lecteur ou à la prise du casque, et connectez le cable à fibres optiques uniquement à une sortie audio optique numérique. Sélectionnez Analogique 1 ou la source audio numérique.

Entrée audio de la ligne analogueauxiliaire 3:Connectez un bout du cable de liaison stéreo de type RCA (non fourni) ici, puis connectez l'autre bout aux sorties analogique-audio d'un appeareil source, telle qu'une platine de défillement.

Sortie Subwoofer: raccordez cette sortie filtrée passé-bas à un subwoofer alimenté (non fourni) pour une reproduction améliorée des fréquences basses (graves).

Sorties composites et S-Video : Connectez l'une de ces 2 sorties à votre téléviseur pour visionner des videos ou photos stockées sur un iPod/iPhone supporting la lecture video. Aucun autre type de fichiers ne peut être diffusé via ces sorties.

Borne Antenne FM: Connectez le cable de l'antenne FM incluse ici.

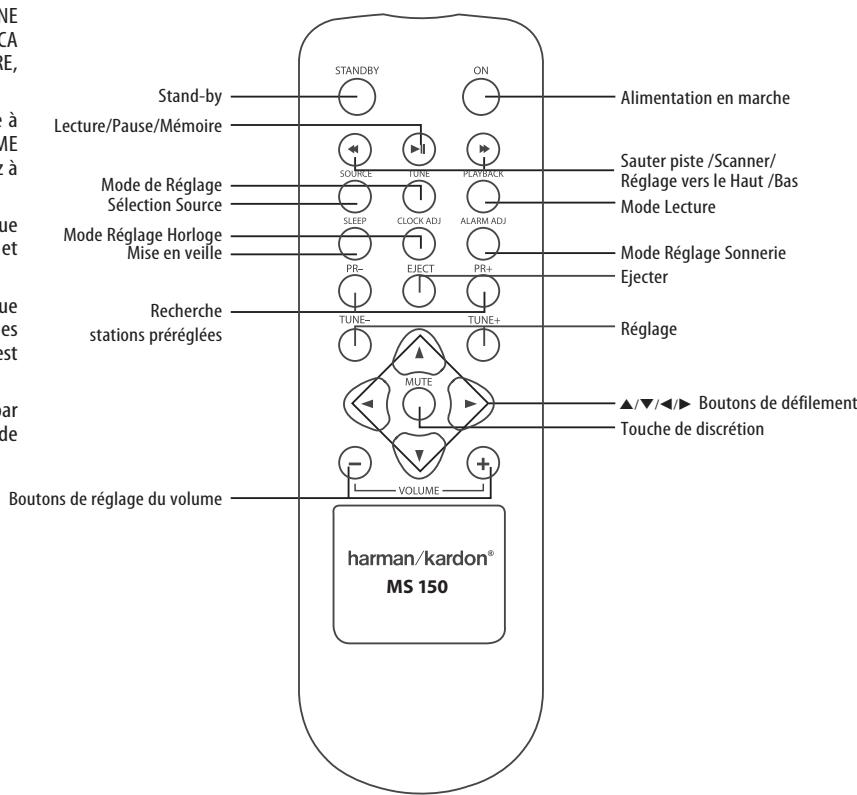

Veille: La fonction de ce bouton dépend de l'etat de Marche/Veille du MS 150

• Lorsque le MS 150 est en marche, la pression de ce bouton le met en voille (l'énergie n'est disponible que pour l'horloge et les fonctions d'alarme).
• Lorsque le MS 150 est en veille, la pression de ce bouton fait alterner la luminosité de l'affichage entre normale et réduite. Lorsque vous allumez le MS 150, la luminosité de l'affichage passé au nouveau réglage.

REMARQUE : Pour êtreindre complètement le MS 150, débranchez l'alimentation électrique de la prise CA.

Mise sous tension : Appuyez sur ce bouton pour allumer le MS 150.

Saut/Avance rapide/Remboinage : Les fonctions de ces boutons dépendent de la source qui a été sélectionnée :

• iPod/iPhone ou CD: Appuyez et relâchéz un bouton pour passer à la piste suivante ou revenir au début de la piste courante. Appuyez deux fois sur le bouton Retour pour revenir à la piste précédente. Appuyez sur un bouton et maintenez-le enforcé pour une avance rapide ou un retour rapide dans une même piste.
• Radio FM: Reportez-vous à Réglage sur cette page.

Lecture/Pause/Mémoire : La fonction de ce bouton dépend de la source qui a été sélectionnée :

• iPod/iPhone ou CD: Chaque pression de ce bouton fait alterner les fonctions Lecture et Pause. Appuyez sur le bouton et maintenez-le enforcé pour arrêter complètement la lecture.
• Radio FM: Si la station actuellesment captee n'a pas ete programmee dans un preréglage, la pression du bouton l'enregistre comme un preréglage. Si toutes les positions du preréglage ont ete utilisees, le message « Rempli » s'affiche. Vous nevez alors supprimer un ancien preréglage avant d'enregistre le nouveau. Si la station actuellment captee a déjà ete programmee comme un preréglage, la pression du bouton pendant deux secondes supprime le preréglage.

Selectionner la source : La fonction de cette touche varie selon l'etat du MS 150 (Marche/ Veille) :

• Lorsque le MS150 est en marche, chaque pression de la touche permet de modifier la source d'entrée dans cet ordre: RADIO FM, CD, ENTREE LIGNE AUXILIAIRE 1 (connecteur d'entrée audio analogique de 3,5mm situé sur le panneau arrêté), ENTREE LIGNE AUXILIAIRE 2 (panneau avant), ENTREE LIGNE AUXILIAIRE 3 (deux connecteurs RCA situés sur le panneau arrêté), CONNECTEUR D'ENTREE AUDIO NUMÉRIQUE AUXILIAIRE, iPod/iPhone.
  Lorsque le mode Attente du MS 150 est activé, le menu CONFIGURATION s'affiche à l'écran. Utilise les touches pour permuter entre les options VOLUME D'ALARME et ÉGALISEUR. Utilise les touches dans chaque option pour régler. Appuyez à nouveau sur la touche Source pour sauvegarder votre的选择。

Mode réglage d'accord : Lorsque Radio FM est la source d'entrée scélectionnée, chaque pression de la touche permet de basculer entre les modes de réglage Automatique et Manuel.

Mode Lecture : Lorsque le iPod/iPhone ou le CD est la source selectionnée, chaque pression fait altermer les modes de lecture Répéter/Aléatoire. Voir la page 9 pour les modes disponibles pour chaque source. Lorsque le MS 150 est en veille ou lorsque la source est modifiée, le mode de lecture returne à Normal.

Mise en vue : Chaque appui augmente le temps jusqu'à l'arrêt, de 10 à 90 minutes, par paliers de 10 minutes. L'appui suivant après le réglage de 90 minutes arrêté la fonction de mise en vue.

Mode régler l'horloge : Lorsque le MS 150 est en mode Veille, appuyez sur ce bouton pour régler l'horloge. Utilisé les boutons de navigation▲/▼ pour régler les heures, les minutes et les paramètres 12/24. Pour faire altermer Matin et Soir, augmenter ou diminuer les heures. Appuyez sur les boutons «/» pour déplacer le curseur vers la position précédente ou suivante. Appuyez encore sur ce bouton lorsque c'est terminé.

Mode Réglage Sonnerie : Avec le MS 150 en mode Stand-by, appuyez sur ce bouton pour régler la sonnerie. Utilisez les boutons de défilament ▲/▼ pour régler les paramétres de l'heure, de la minute et de la source du réseau. Pour basculer entre A.M. et P.M., avancer ou recycler l'heure, appuyez sur les boutons ↓/▶ pour déplacer le curseur à la position précédente ou à la position suivante. Appuyez de nouveau sur ce bouton à tout moment lorsque vous avons terminé.

Recherche de prééglage: Lorsque la radio FM est la source sélectionnée, appuyez sur ce bouton pour sélectionner la station prééglée suivante ou précédente, s'il y en a qui ont été programmesés.

Éjecter : Lorsqu'un CD est inséré, appuyez sur ce bouton pour l'éjecter.

Réglage d'accord : Lorsque la radio FM est la source seLECTIONnée, appuyez et relâché ce bouton pour capter la station suivante de fréquence supérieure ou inférieure. Appuyez sur ce bouton et maintenze-le enforcé pour balayer rapidement les stations de radio. Lorsque vous relâchéz le bouton, si le mode Auto tuning (mode Réglage d'accord automatique) est activé, la radio continue de balayer jusqu'à ce qu'elle trouve une station dont la qualité du signal est acceptable, puis elle s'arrête. En mode Réglage d'accord manuel, la radio s'arrête immeditatément à la fréquence courante.

Boutons de navigation / / : En mode iPod/iphone, ces touches permettent de naviguer dans le menu. En mode Veille, permettent de regler l'horloge ou l'alarme. Les boutons / sont utilisés pour le défilament. Appuyez sur le bouton pour sélectionner l'élement courant, et le bouton pour afficher le menu ou returner au menu précédent.

Mise en sourdine : Appuyez sur ce bouton pourmettre temporairementles haut-parleurs en sourdine. Appuyez encore sur le bouton pour restaurer le son. La mise en veille de MS 150 annule la mise en sourdine.

Boutons de réglage du volume : Appuyez momentarily sur ces boutons pour augmenter ou réduire le volume. Appuyez sur un des boutons et maintenez-le enforcé pour régler le volume plus rapidement.

1. Deballer méticuleusement le MS 150: l'antenne FM, les câbles audio analogiques et numériques, l'alimentation et le cable démontable, le dock pour l'iPod/iPhone et les insertions, et la télécommande et les piles.

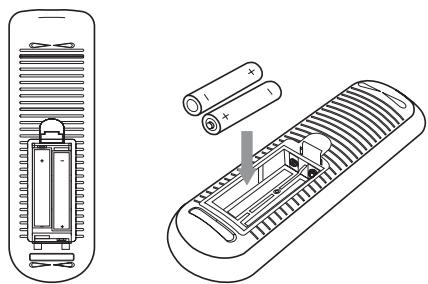

2. Installez les piles dans la télécommande, en suivant les symboles "+" et "- " dans le compartment de la pile pour maintainir laonne polarite.

ATTENTION: Remplacer uniquement par des piles identiques ou équivalentes.

1. Connectez l'antenne FM à sa borne.

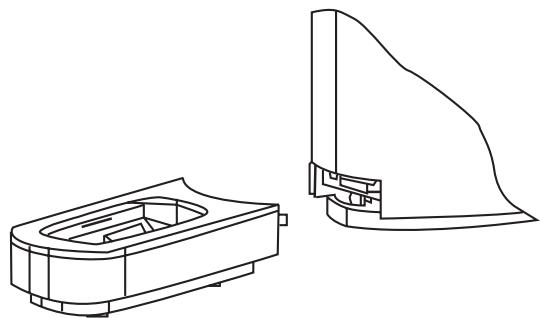

2. Brancher le dock démontable de l'iPod/iPhone au connecteur sur le côte gauche du MS 150.

Glissez l'adaptateur qui concorde avec votre iPod/iPhone, en vous reférant au tableau ci-dessous.

Adaptateur	Modèle iPod/iPhone
NANO	iPod nano, 1ère et 2e générations
5G (VIDEO 60GB)	iPod, 5ème et 6ème génération (60 Go, 80 Go) et iPod classique (160 Go)
5G (VIDEO 30GB)	iPod, 5ème et 6ème génération (30 Go) et iPod classique (80 Go)
13	iPod nano, 3e génération
12, 14	iPod touch et iPhone – installez un adaptorateur écais.

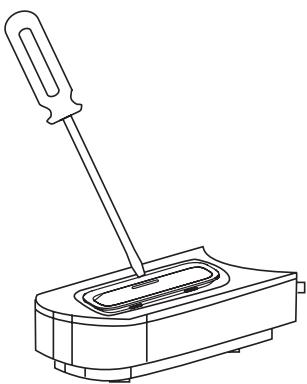

Pour enlever un adaptateur, insérer un tournevis à tête plate dans le compartment à l'arrête de l'adaptateur et soulevez-le vers le haut.

1. MS 150 comaporte quatre entrées audio pour d'autres apparéils, tels que les lecteurs portables. Cette étape est facultative, et peut être sautée si vous n'avez pas d'appareils externes. Si vous avez un lecteur compteant :

2. Une sortie audio analogue de 3,5 mm ou une prise jack : Branchez le cable audio analogique fourni sur la sortie du lecteur ou de la prise jack et la mini prise jack du panneau avant ou arrêtre sur le MS 150. Les deux entrées peuvent être utilisées simultanément pour des apparéils différents. Vous doivent acheter un second cable.

3. Une paire de sorties audio analogiques de type RCA : Branchez un bout du cable de liaison stéreo de type RCA (non fourni) sur le lecteur, et l'autre bout sur les prises d'entree auxiliaires du panneau arrere du MS 150. Utilisez la meme couleur de connecteur pour chaque canal (generalement le rouge pour la droite et le blanc ou le noir pour la gauche).

4. Entrée audio optique/numérique S/P-DIF: Brancher un bout du cable audio numérique inclus dans le lecteur, et l'autre bout dans l'entrez analogue/optique sur le panneau arriéré du MS 150. N'oubliez pas de selectionner l'entrez numérique comme la source.

5. Si vous avez acheté un subwoofer alimenté en option équipé d'une entrée à niveau de signal ligne, raccordez cette entrée à la sortie Subwoofer (cable non fourni). La sortie Subwoofer est filtrée pour ne laisser passer que des signaux BASSE fréquence. Ne raccordez pas cette sortie à des enceintes à gamme étendue.

6. Si vous visualiserez des photos ou desVIDEOS mémoriseses sur un iPod/iPhone compatible qui admet la navigation video, connectez soit la sortie composite ou S-Video (mais pas les deux) à un écran de visualisation.
7. Branchez l'alimentation électrique fournie sur le connecteur CC IN du MS 150, et son cordon d'alimentation sur la prise CA.

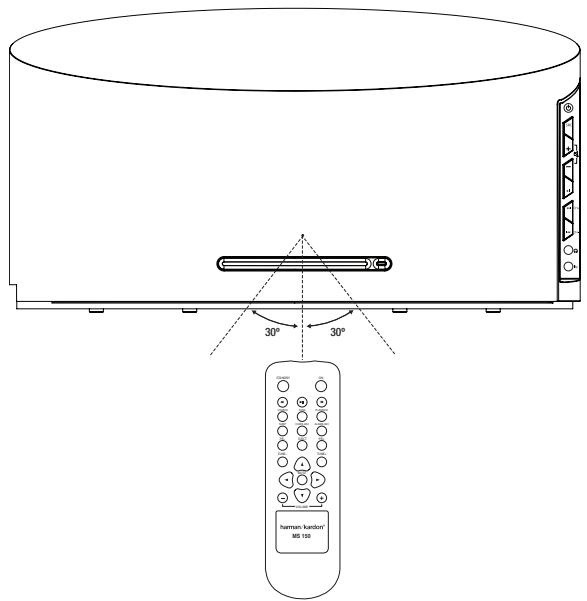

Fonctionnement de la télécommande

Orientez la télécommande vers l'avant du MS 150. Le capteur IR de la télécommande est situé au milieu du panneau avant, derrière la grille de la maille, environ 25mm au-dessus du compartment du CD. Ne bloquez pas le capteur. La télécommande a une portée d'environ 6m , jusqu'à 30 degrés excentré. Au cas où les piles doivent être replacées, consultez l'étape 2 de la partie Installation. Faites attention et débarrasssez-vous des piles conformément aux exigences écologiques. Ne jetez jamais les piles dans le feu, et enlevez les de la télécommande si elle ne doit pas être inutilisée pendant une longue période.

Réglage de l'horloge

Pendant que l'appareil est en mode Veille, reglez l'horloge : Appuyez sur la touche Mode de réglage de l'horloge de la télécommande et à l'aide des touches ▲/▼ , reglez les heures et les minutes lorsqu'elles clignotent. Pour basculer entre A.M. et P.M., avancer ou retarder le réglage de l'heure. Utilisez les boutons ⋆/▷ pour déplacer le curseur à la précédente

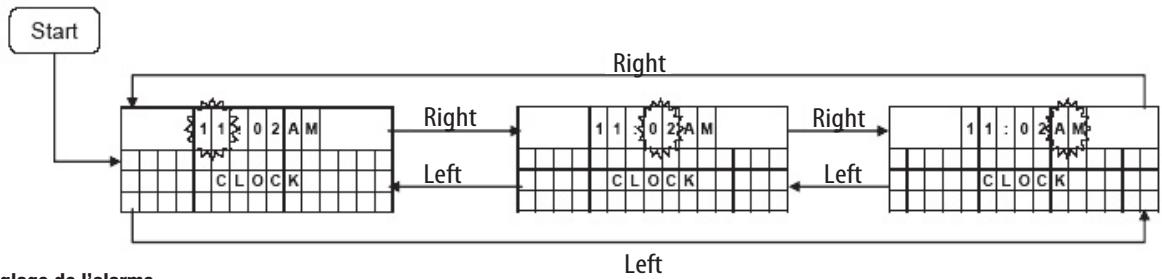

Scheme 1: Reglage de l'horloge

position ou à la position suivante, et appuyez de nouveau sur le bouton du mode de réglage de l'horloge lorsque vous avez terminé. Rêférez-vous à l'image 1 ci-dessous.

Metre le MS 150 en Marche

Pourmettre en marche le MS 150,appuyez sur la touche Alimentation de la telecommande ou appuyez sur la touche Marche/Veille située sur le panneau avant du MS 150.La radio FM commencera à jouer.

Réglage de l'alarme

Pour une mise en marche automatique à une heures programmée, réglez l'alarme. Tout d'abord, appuyez sur le bouton Veille pourmettre l'appareil en mode Veille ; vous ne pouvez pas régler l'alarme pendant que l'appareil est en marche.

Appuyer sur le bouton Mode de réglage de la sonnerie sur la télécommande, et utilisez les boutons / our régler l'heure de la sonnerie (heures et minutes) et la source de l'alarme (radio FM, Lecteur CD, iPod/iPhone dans dock) lorsqu'il s'clignotent. Pour basculer entre A.M. et P.M., avancer ou retarder le réglage de l'hourne. Utilisez les boutons / pour déplacer le curseur au réglage précédent ou au réglage suivant. Pour activer la sonnerie, utilisez les boutons / pour faire passer le message de l'alarme en "Alarme en Marche", et appuyez de nouveau sur le bouton du Mode de réglage de la sonnerie lorsque vous avez terminé. Le voyant de la minuteur aparaitra dans l'affichage des messages lorsque l'alarme a été reglee. Consultez le Schema 2. A l'hourne programmée, le MS100 démarrera automatiquement et jouera la source selectionnée. Si le CD ou l'iPod/ iPhone a été selectionné et qu'il n'y a pas de CD charge ou d'iPod/iPhone sur la base, le MS100 désira la radio comme source. Rêférez-vous à l'image 2 ci-dessous.

La lecture commence au niveau de volume 12, et augmente progressivement jusqu'au volume maximum (30) en une minute. Elle se maintainent au niveau 30 pendant 10 minutes, puis s'arrête automatiquement.

La lecture se lance au niveau de volume sélectionné, l'unité s'éteint automatiquement au bout de 10 minutes de lecture. Appuyez sur une touche pour activer le mode Snooze.

Appuyez et maintenez le bouton de Mise en attente pendant que la sonnerie retentit pour l'arrête et pour returner à la lecture normale.

Réglage du volume de l'alarme

Le volume d'alarme par défaut est 12. Pour modifier le volume d'alarme, activé le mode Attente du MS 150. Appuyez ensuite sur la touche Source. Le menu CONFIGURATION s'affiche sur l'écran du MS 150. Utilisez la touche▶ pour permuter entre les options VOLUME D'ALARME et ÉGALISEUR. Lorsque l'options VOLUME DE L'ALARME est affichée, utilisez les touches / pour régler le volume (0-30). Appuyez sur la touche Source pour sauvegarder votre sélection.

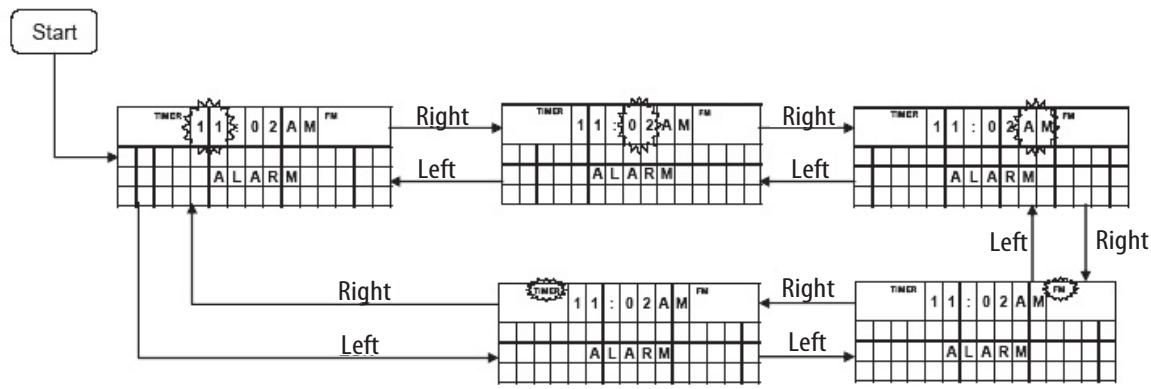

Scheme 2: Reglage de l'alarme

Réglage de l'égaliseur (EG)

Deux modes d'égalisation sont disponibles : TABLE (option sélectionné par défaut) et MUR. Utilisé l'option TABLE lorsqu vous installez le MS 150 sur une surface plate. Lorsque vous installez l'unité sur un mur, sélectionnez l'option MUR pour réduire les basses et optimiser la qualité sonore.

Pour modifier le volume d'alarme, activez le mode Attente du MS 150. Appuyez ensuite sur la touche Source. Le menu CONFIGURATION s'affiche sur l'écran du MS 150. Utilisez la touche

pour permuter entre les options VOLUME D'ALARME et ÉGALISEUR. Lorsque l'options ÉGALISEUR est affichée, utilisez les touches / pour permuter parmi les options TABLE et MUR. Appuyez sur la touche Source pour sauvégarder votre sélection.

Boutons de Reglage du Volume

Utilisez les touches de réglage du volume du panneau avant ou de la télécommande pour augmenter ou baiser le volume. Le réglage par défaut au démarriage est 8, et le réglage maximal est 30. Utilisez les niveaux de volume avec précaution pour évider d'endommager votre audition ou votre apparéel. Le niveau du volume apparaît dans l'affichage des messages lorsquè les boutons de réglage du volume sont utilisés.

Pour arrêté temporairement la lecture, appuyez sur la touche de désétion sur la télécommande, ou appuyez simultanément les boutons du Volume Haut et Bas du panneau avant. "DisCRETion" clignotera dans l'affichage de messages. Appuyez soit la Touche de désétion ou le bouton de réglage du volume pour returner au volume normal. La lecture source continues pendant la désétion.

Selection de la Source

La première fois que le MS 150 est mis en marche, il basculera par défaut à la radio FM. Chaque appui du sélecteur de source basculera à la source suivante dans cet ordre. FM, CD, ENTREE 1 LIGNE AUX.(entree analogue 3,5mm panneau arriere), ENTREE 2 LIGNE AUX.(panneau avant), ENTREE 3 LIGNE AUX.(Prises RCA double panneau arriere), ENTREE NUMERIQUE AUX., 14iPod/iPhone.

Par la suite, lorsque vous allumez MS 150, il seLECTIONne la dernière source utilisée avant sa mise en voille.

Radio FM

Appuyez sur le bouton Mode de Réglage pour sélectionner Réglage automatique ou manuel. L'indicateur AUTOMATIQUE apparait lorsque le réglage est actif.

En mode de réglage automatique, la pression des boutons de réglage permet à la radio de balayer la direction sélectionnée pour rechercher un signal de force acceptable, puis s'arrête. La radio s'arrête aussi si vous appuyez encore sur un des boutons de réglage d'accord.

En mode de réglage manuel, chaque pression des boutons de réglage permet à la radio de se caler sur la fréquence suivante, dans la direction Sélectionnée.

REMARQUE : Pour annuler la programmation ou effacer un prééglage, appuyez sur toute autre touche.

Si un signal stéreo est detecté, l'indicateur STÉRÉO s'allume. Les stations monophoniques, ou stations stéreo faibles sont lues en mono.

Lorsque la station radio inclut des informations RDS (Radio Data System), les informations s'affichent. La seconde ligne du message affiché peut containir l'indicatif d'appel de la station, un nom ou une autre information, selon les informations diffusées par la station. La troisième ligne indique le type de programme (PTY) lorsqu'il est diffusé. Lorsqu'il n'y a pas d'information RDS disponible, seule la fréquence de radiodiffusion de la station est affichée.

Programmation des prérogages de stations

Pour programmer un prééglage pour un accès rapide aux stations favorites, captez la fréquence de la station et appuyez, puis maintainez enforcée le bouton Lecture/Pause/Mémoire pendant deux secondes. Le prééglage P01 apparait. Si aucune station n'a été programmée dans le prééglage, la station courante est enregistrée.

Si une station différente avait eté precedemment programmée, elle sera remplaee par la nouvelle station. Pour selectionner un nouveau preréglage, utilisez les boutons prerégler vers le Haut/Bas; six preréglages sont disponibles. Si tous les six ont eté programmes, vous nevez remplacer ou effacer un pour programmer une nouvelle station preréglée.

Si la station actuelle avait ete memorise dans la position preréglee, ce preréglage sera efface.

Pour selectionner une station prérgée, utilisez les boutons de recherche du prérglage.

CD

Tout d'abord, appuyez sur le bouton Ejecter pour vérifier que le compartment des CD est vide. Puis insérez soigneusement un CD, CD enregistrable, CD réinscribable, CD amélioré, MP3 ou disque WMA, étiquette vers le haut, à moitié dans le compartment. Le mécanisme de chargement va déctector le disque et tirer l'autre moitié à l'intérieur. Éviter de tenter de forcer le disque. Si le disque ne se charge pas, éteignez le MS 150, débranche-le et apportez-le à un centre de service autorisé harman kardon pour une inspection.

Si une autre source est en cours de lecture, le MS 150 ne passse pas automatiquement au mode CD. Appuyez sur le bouton Sélecteur de sources à plusieurs reprises jusqu'à ce que « CD » soit sélectionné.

Le message «Lecture» apparaitra pendant quelques moments pendant que le MS 150 identifie le type de disque. Le bon indicateur apparaitra dans l'affichage de messages.

REMARQUE: Si le message «Erreur» s'affiche, le disque n'est pas compatible avec le MS 150, ou ses données peuvent etre endommagées. Appuyez sur le bouton d'éjection pour l'enlever.

Dans le fonctionnement normal, le disque commencerà à jouer automatiquement. L'icone de lecture apparaitra, ensemble avec la piste actuelle et le nombre total de pistes ainsi que le temps écoué des pistes. Lorsque le disque aura terminé de jouer, l'icone d'arrêt apparaitra, avec le nombre total de pistes et la durée totale de lecture du disque.

Contrôle de lecture

Pour interromp re la lecture, appuyez sur la touche Lecture/Pause/Memoire. Appuyez a nouveau sur cette touche pour reprendre la lecture normale. L'indicateur Pause s'affiche. Pressez et maintaine enforcée la touche Lecture/Pause/Memoire pendant deux secondes pour arreter la lecture.

• Pour rechercher à la vitesse 4x sur la piste en cours, appuyez et maintenez le bouton Sauter/Scanner vers l'avant ou Sauter/Scanner vers l'arrière. Lorsque le début ou la fin de la piste est atteint, la lecture normale commencerà.
• Pour passer à la piste suivante, tapotec le bouton Sauter/Scanner vers l'avant. Si la piste actuelle est la première sur le disque, le MS 150 passera à la première piste.
• Pour revenir sur le début de la piste courante, appuyez sur le bouton Saut/Retour rapide. Appuyez deux fois dessus rapidement pour revenir sur les pistes précédentes.
• Pour la lecture repétée ou aléatoire, appuyez sur le Bouton Mode de Lecture. Chaque appui change le mode de lecture comme suit. Répéter 1 piste, Répéter toutes les pites, Aléatoire, Aléatoire avec Répéter Tout et Lecture normale.

Disque de données

Lorsque un disque MP3 ou WMA est introduit, l'indicateur du type de disque s'allumera, et le nombre de fichiers et de pistes dans le dossier actuel sera affiche, jusqu'à un maximum de 999 pistes. La lecture commencera automatique. Si le disque possède à la fois des pistes MP3 et WMA, les deux indicateurs s'allumeront.

Pour les disques MP3, le nom et de la piste et de l'artiste alfterneront dans l'affichage. Pour les disques WMA, I'album et le numero de la piste alfterneront dans I'affichage.

Pour les deux types de disques, les fonctions Saut, Recherche, Repétition et Aléatoire sontidentiques à celles de la lecture de CD audio.

Les disques JPEG ne sont pas compatibles avec le MS 150, et l'affichage indiquera qu'ils n'ont pas de fichiers et pas de dossiers.

Entrées Auxiliaires

Le MS 150 est pourvu de trois entrées audio analogiques et d'une entree audio numérique. Si vous avec connecte un dispositif compatible, a I'instar d'un lecteur audio portable ou une platine a cassettes, selectionnez l'entree auxiliaire correspondante comme source et utilisez les commandes du dispositif.

• ENTRÉE 1 LIGNE AUX.(Analogue): Fiche panneau arrêté 3,5mm , partagé avec l'entrée numérique.
  ENTRÉE 2 LIGNE AUX.(Analogue): Fiche panneau avant 3,5mm.
  ENTRÉE 3 LIGNE AUX.(Analogique): Fiches doubles panneau arrêté de type RCA
  ENTREE LIGNE NUMERIQUE:Fiche panneau arriere de type RCA 3,5mm

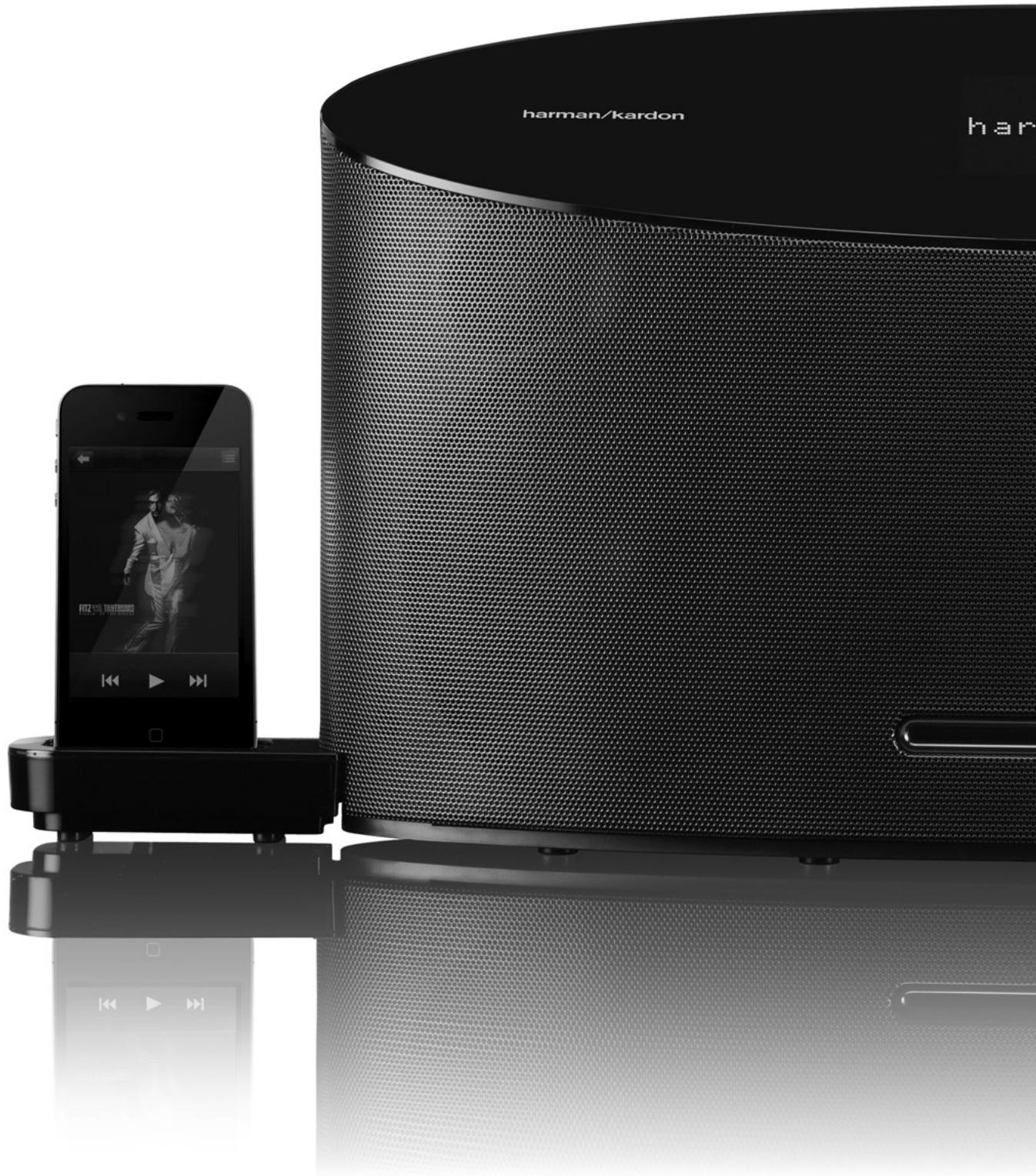

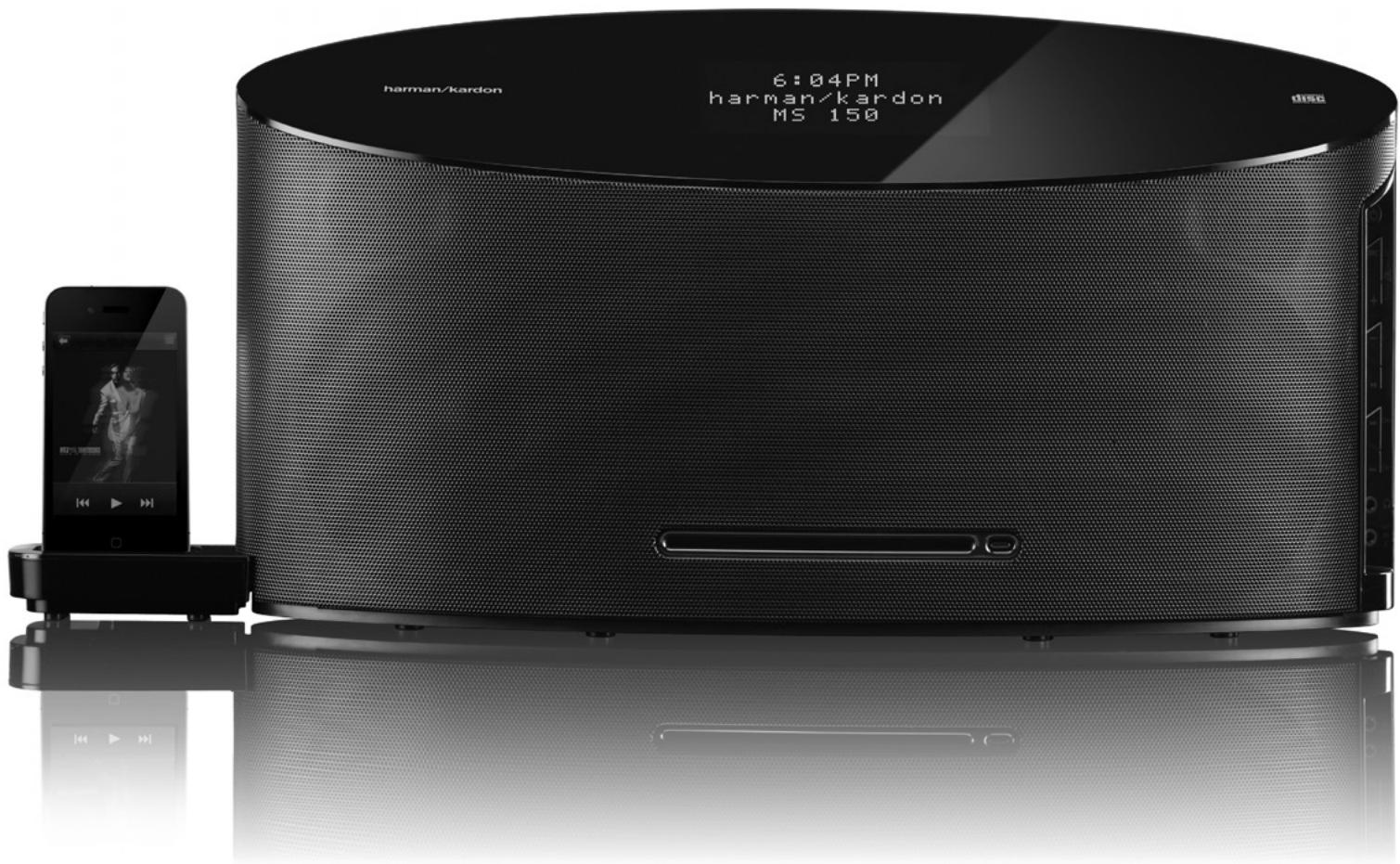

Dock pour l'iPod/iPhone

Le dock du MS150 est compatible avec la plupart des modèles d'iPod et iPhone. Pour les dernières informations de compatibilité, merci de visiter our site web www.harmankardon.com

Installez la station d'accueil amovible et un adaptateur approprié tel que déscrit dans la section Installation de la page 7, connectez ensuite l'iPod/iPhone. Utiliser le/selecteur de source pour selectionner la source de l'iPod/iPhone.

La lecture commencera automatiquement par la première piste méorisée sur l'iPod/ iPhone.

Les commandes de transport fonctionnent comme elles le font pour les CD:

• Pourmettre en pause ou reprendre la lecture,appuyez sur la touche Lecture/Pause/ Mémoire.
• Pour rechercher vers l'avant ou vers l'arrière sur une piste, appuyez et maintenez le Bouton Sauter/Scanner vers l'avant ou vers l'arrière.
• Pour sauter vers l'avant ou le long des pistes, tapotez le bouton Sauter/Scanner vers l'avant ou vers l'arrière.

Lecture repétée et aléatoire sont disponibles. Chaque appui sur le bouton du mode de lecture bascule le mode comme suit : Répéter 1 pisté, Répéter toutes les pistes (dans la liste de lecture actuelle), Albums aléatoires, Albums aléatoires avec Répéter tout, Pistes aléatoires, Pistes aléatoires avec Répéter tout, et Lecture normale.

Pour explorer les menus sur l'iPod/iPhone;

• Appuyer sur le bouton ↓ pour afficher le menu ou pour returner au niveau précédent du menu.
• Appuyez le bouton pour sélectionner l'élément en cours.
• Appuyez sur les Boutons / pour faire defiler vers le haut ou vers le bas.

Pendant la lecture, la piste actuelle et le nombre total de pistes dans la liste de lecture actuelle s'afficheront alternatively avec les temps écoulés et les temps totaux. Les noms de la piste et de l'artiste apparaîtront également s'ils sont disponibles.

Lecture de photo et de videoo

Si l'iPod/iPhone admet l'exploration de la video, explorez son système de menu pour sélectionner une video à visualiser sur une TV connectée à l'une des sorties video de MS 150. Assurez-vous que le réglage externe de la TV sur l'iPod/iPhone est activé. Appuyez sur le bouton , et la video commencerà à jouer.

Pour visualiser des photos, explorez la bibliothèque ou l'image souhaïée et appuyez trois fois sur le bouton . Àpres quelques instants, une presentation des images dans la bibliothèque sélectionnée apparaitra à la TV.

Décrochage de l'iPod/iPhone

Décrochez l'IPod/iPhone à tout moment, aussi longtemps que la lecture a été arrêtée.

Pour enlever l'adaptateur du dock, par exemple, pour BASCER les adaptateurs à un module d'iPod/iPhone différent, insérez un tournevis à tête plate dans le compartment à l'arrière de l'adaptateur et soulevez-le vers le haut. Consultez l'illustration dans la partie Installation.

GUIDE DE DÉPANNAGE

PROBLÈME	SOLUTION
L'unité ne fonctionne pas lorsque la touche Marche est enfonnée.	• Assurez-vous que le cordon d'alimentation en courant alternatif est solidement branché à une sortie directe non commutée. Si le message „PROTEGER" apparait, arrêtez le MS 150 et débranchez-le. Ne l'utilise pas sans l'avoir au préalableprésenté à un centre agréedes services à la clientèle de harman kardon pour vérification.
Les voyants s'affichent, maisaucun son n'est restitué.	• Appuyer sur la touche de discrétion pour vous assurer que le système n'est pas en mode de discrétion. • Augmentez le volume. • Vérifiez que la bonne source a été séLECTIONnée. Si la source est un dispositif externe, assurez-vous qu'il est branché, en marche et joue, et u'il est convenablement connecté à une des entrées auxiliaires. • Si les casques sont en cours d'utilisation, débranchez-les.
Le son est disponible sur un seul côté, ou le son est distordu.	• Un des haut-parleurs intégrés peut avoir un problème. Apporter le MS 150 à un centre agréedes services à la clientèle de harman kardon pour vérification et dépannage.
Le MS 150 ne réagit pas aux commandes de la télécommande.	• Les piles dans la télécommande peuvent avoir besoin d'être replacées. • Le capteur IR peut être bloqué. Le capteur est situé au milieu de la grille avant, environ 25mm au-dessus du compartment du CD.
Le tuner bourdonne de façon intermittente.	• Réglez le positionnement de l'antenne pour améliorer la réception. • Vérifiez que l'antenne est solidement connectée à la borne du panneau arrière.
Pas d'images vidéo.	• Vérifiez que la TV est solidement connectée soit à la sortie S-Video ou à la sortie video Composite, mais pas aux deux. • La video est uniquement disponible lorsque le dock de l'iPod/iPhone a été sélectionné comme source, et puis uniquement lorsqu'un module d'iPod/iPhone compatible qui admet l'exploration de la video est fixé. • Le réglage de la TV à l'extérieure sur l'iPod/iPhone doit être activé. • Le contenu de la photo ou de la video doit être mémorisé sur l'iPod/iPhone. • Sélectionnez la bonne entrée video sur la TV. • Pour visualiser les photos, appuyez trois fois sur le bouton

Voue couze tue rdes inormations de depannage supplémentaires en cliuant sur le lien FAQs sur la page Support a l'adresse : www.harmankardon.com.

Specifications

SYSTEME

Sortie alimentation	30 watts par canal, 20Hz - 20kHz, THD < 0,07%, dans 6 ohms, les deux canaux menés
Gamage de fréquences	57Hz – 27kHz, – 6dB
Réponse en fréquence du système	65Hz – 20kHz, ±3dB
Rapport signal/bruit, A- pondéré	75dB
Espacement des canaux	≥60dB
Diaphonie entre les sources	≥60dB
Sensibilité entrée niveau de cordeau à 1kHz	1.0V RMS, ±1dB

HAUT-PARLEURS

Transducteurs de bassé fréquence	Deux haut-parleurs en papier feuéré de 125mm, à ouvertures
Transducteurs à haute fréquence	Deux dômes stratifiés au titane de 19mm
Impédance nominale	6 ohms
Sensibilité (2,83V/1m)	87dB
Réponse en fréquence	80Hz – 20kHz (±3dB)

PARTIE TUNER F.M.

Gamage de fréquences	87.5 – 108.0MHz
Sensibilité utilisable	IHF 1.3μV/13.2dBf
Rapport signal/bruit	mono/stéréo 70/65dB
Distorsion	mono/stéréo 0.15/0.3%
Déparation stéréo	35dB @ 1kHz, 100% déviation @ 65dBf
Sélectivité	±300kHz: 65dB
Réjection d'image	80dB
Réjection IF	90dB
Niveau sortie tuner	1kHz, ±50kHz, Dev 500mV
Nombre de prérégliages	Six
Capacité RDS	PTY (type de programme), PS (service des programmes), Texte (texte radio)

PARTIE CD

Compatibilité disc	CD, CD-R, CD-RW, CD perfectionné, MP3, WMA
THD+N (20Hz - 20kHz)	<0.01%
Réponse en fréquence	0dBr ±0.5
Espacement de canaux	≥65dB
Rapport signal/bruit	“A” WTG >100dBr Filtre 22kHz >100dBr
Poids	9kg

SORTIES VIDEO

Vidéo composite	1.0V (pk-pk), 75Ω, synchronisation négative
S-vidéo	(Y) 1.0V (pk-pk), 75Ω, synchronisation négative (C) 0.286V (pk-pk), 75Ω

GENERAL

Alimentation	CC 24 V, 4,9 A; 5 V, 1A. Alimentation électrique marche en CA 230 V/50 Hz
Consommation	<1W veille, 123 W maximum (les deux canaux entrainés)
Température d'exploitation	0°C à 35°C
Dimensions (H x l x P)	252mm x 488mm x 194mm
Poids	8.2kg

HARMAN

© 2011 HARMAN International Industries, Incorporated. Tous droits réservés. Harman Kardon est une marque commerciale de HARMAN International Industries S.A., enregistrées aux Etats-Unis et/ou dans d'autres pays. iPhone, iPod, iPod classique, iPod nano et iPod touch sont des marques commerciales d'Apple Inc., enregistrées aux Etats-Unis und dans d'autres pays. « Conçu pour l'IoPd » et « Conçu pour l'iPhone » signifizant que l'équipmentlectronique a été conçu pour être spécifiquement connecté à l'IPod/I'iPhone et sa conformité aux normes de performances d'Apple a été certifiée par le fabricant. Apple sera enaucin cas tenue responsable du fonctionnement de l'unité ou de sa conformité aux normes de sécurité et aux lois en vigueur. L'IoPd/I'iPhone illustré est vendu séparation.
