TM 3027 T T.FRANCE - Table de cuisson ARTHUR MARTIN - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Table de cuisson mixte (gaz + électrique)
Marque	ARTHUR MARTIN
Modèle	TM 3027 T T.FRANCE

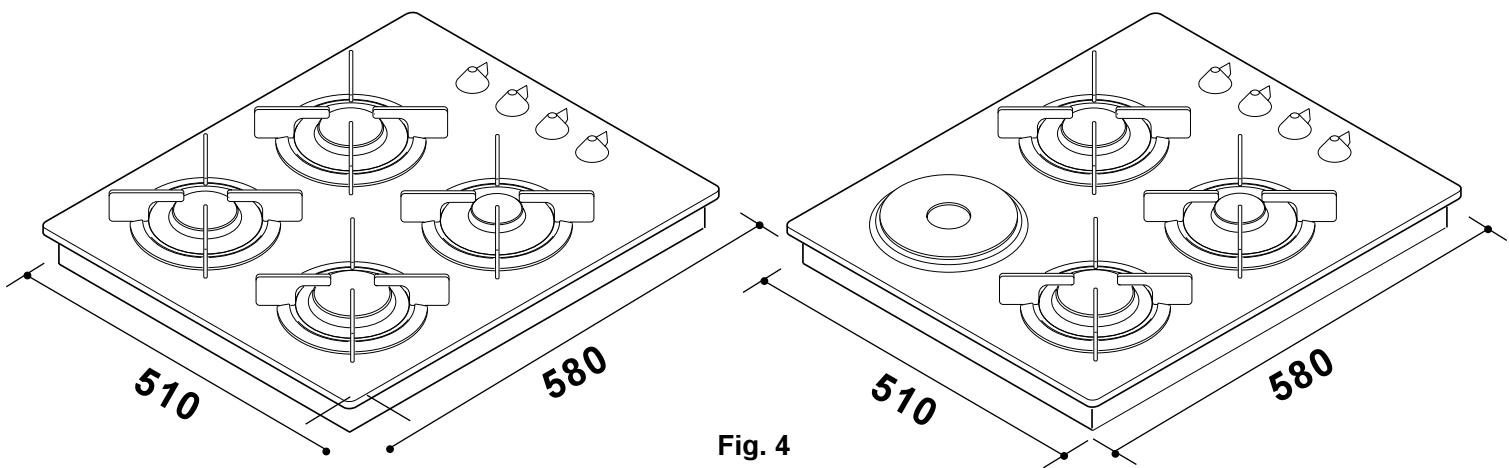

Dimensions de l'appareil (L x P)	580 mm x 510 mm

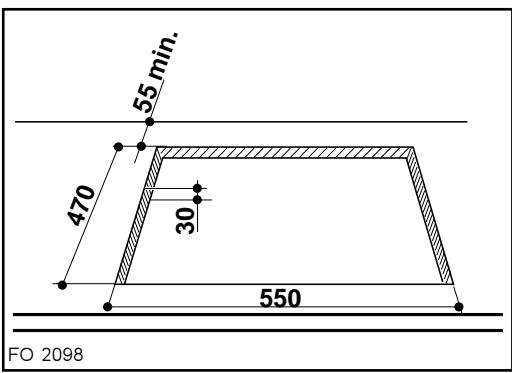

Dimensions d'encastrement (L x P)	550 mm x 470 mm
Alimentation gaz	Gaz naturel (G20/G25) 20/25 mbar ou Butane/Propane (G30/G31) 28-30/37 mbar
Alimentation électrique	230 V – 50 Hz monophasé
Puissance brûleur rapide	3,1 kW (G20) / 2,9 kW (G30-G31)
Puissance brûleur semi-rapide	1,9 kW
Puissance brûleur auxiliaire	1,0 kW
Puissance plaque électrique	1,5 kW (Ø 145 mm)
Nombre de positions plaque électrique	7 positions (0 à 6)
Catégorie gaz	II 2E+3+
Sécurité	Thermocouple sur chaque brûleur, arrêt automatique du gaz en cas d'extinction de flamme
Allumage	Automatique par étincelle (manette enfoncée), possible manuel en cas de coupure électrique
Entretien et nettoyage	Nettoyer les brûleurs avec eau chaude et détergent doux ; plaque électrique essuyée avec papier absorbant ; ne pas utiliser d'abrasifs
Pièces détachées et réparabilité	Pièces certifiées constructeur disponibles auprès du service après-vente ; injecteurs fournis pour conversion gaz
Garantie	1 an garantie contractuelle + garantie légale pour vices cachés ; garantie européenne possible

FOIRE AUX QUESTIONS - TM 3027 T T.FRANCE ARTHUR MARTIN

Comment allumer un brûleur sur la table Arthur Martin TM 3027 ?

Appuyez sur la manette du brûleur choisi et tournez-la jusqu'au repère de débit maximum (☆). Maintenez enfoncée environ 5 secondes après l'apparition de la flamme pour activer la sécurité thermocouple. En cas de coupure électrique, utilisez une flamme manuelle.

Que faire si un brûleur ne s'allume pas ou a une flamme irrégulière ?

Vérifiez que les couronnes et chapeaux sont propres et secs. Nettoyez-les avec de l'eau chaude et un détergent doux. Si le problème persiste, contactez le service après-vente.

Comment utiliser la plaque électrique du modèle TM 3027 ?

Tournez la manette de la plaque électrique sur l'une des 7 positions (1 à 6, 0 = arrêt). Le voyant s'allume. Pour la cuisson, commencez en position 6 puis réduisez. Utilisez des récipients à fond plat et couvrez pour économiser l'énergie.

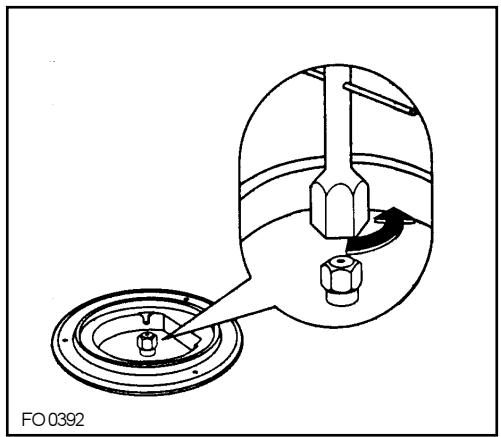

Comment adapter la table au gaz butane ou propane ?

Remplacez les injecteurs par ceux fournis pour le gaz souhaité (voir tableau dans la notice). Réglez la vis de ralenti : pour butane/propane, vissez à fond. Remplacez l'étiquette de calibrage. Ces opérations doivent être effectuées par un professionnel qualifié.

Quels diamètres de casseroles recommandez-vous pour chaque brûleur ?

Brûleur rapide : 24-26 cm ; semi-rapide : 18-22 cm ; auxiliaire : 10-16 cm. Assurez-vous que la flamme ne dépasse pas le fond du récipient.

Comment nettoyer les brûleurs et la plaque électrique ?

Débranchez l'appareil et laissez refroidir. Lavez les chapeaux de brûleurs à l'eau chaude savonneuse. Pour la plaque électrique, essuyez avec un papier absorbant après chaque usage ; pour les salissures tenaces, chauffez-la pour carboniser puis grattez doucement. N'utilisez jamais d'abrasifs.

Que faire si la plaque électrique reste allumée ou ne chauffe pas ?

Vérifiez que la manette est bien positionnée. Si le voyant est allumé mais qu'il n'y a pas de chaleur, contactez le service après-vente. Ne démontez pas l'appareil vous-même.

Quelle est l'aération nécessaire pour cette table de cuisson ?

La pièce doit être correctement aérée. Ouvrez une fenêtre ou utilisez une hotte aspirante. Un usage intensif nécessite une ventilation supplémentaire. Ne placez jamais la table dans un espace sans apport d'air.

Comment brancher électriquement la table TM 3027 ?

L'appareil fonctionne en 230 V monophasé. Raccordez à une prise avec terre selon la norme NF C 15 100. Le câble d'alimentation ne doit pas toucher de parties chaudes. Le branchement doit être effectué par un électricien qualifié.

Quelle est la procédure en cas de bris de la surface vitrée ?

Débranchez immédiatement l'appareil de l'alimentation électrique et coupez l'arrivée de gaz. Faites appel au service après-vente pour remplacer la vitre. N'utilisez plus la table tant qu'elle n'est pas réparée.

MODE D'EMPLOI TM 3027 T T.FRANCE ARTHUR MARTIN

Avertissements importants

Conservez cette notice d'utilisation avec votre apparéil. Si l' apparéil devait être vendu ou cédé à une autre personne, assurez-vous que la notice d'utilisation l'accompagne. Le nouvel utilisateur pourrait alors être informé du fonctionnement de celui-ci et des averissements s'y rapportant.

Ces averissements ont ete redigés pour voite sccurite et celde d'autrui.

Utilisation

• Cet apparéil a été concu pour être utilisé par des adultes. Veillez à ce que les enfants n'y touchent pas et ne l'utilisent pas comme un jouet.
• A la réception de l'appareil, déballez-le ou faites-le déballer immidiatement. Vérifiez son aspect général. Faites les éventuelles réserves par écrit sur le bon de livraison ou sur le bon d'enlèvement dont vous garderez un exemplaire.
• Voiture appareil est destiné à un usage domestique normal. Ne l'utilise pas à des fins commerciales ou industrielles ou pour d'autres buts que celui pour lequel il a été lié.
• Ne modifiez pas ou n'essayez pas de modifier les caractéristiques de cet apparéil. Cela représentait un danger pour vous.
• Avant d'utiliser votre apparéil, assurez-vous qu'il a été correctement raccordé pour le type de gaz distribué.
• Tenez les enfants à distance pendant le fonctionnement : la table de cuisson et les recipients s'échauffent et peuvent rester chauds longtemps après l'arrêt de l'appareil.
• Baissez ou éteignez toujours la flamme d'un brûleur avant dePTRirer un réciplient.
• N'utilisez jamais votre table à vide (sans récipient dessus).
  Assurez-vous que les manettes sont toujours en position arrêt | lorsque l'appareil n'est pas utilisé.
• N'utilise pas de recipients instables ou déformés : ils peuvent se renverser et provoquer un accident.
• Les réparations ne doivent être effectuées que par un service après vente qualifié. Une réparation non conforme peut être la cause de graves dommages.
• Ne conservez pas à proximé de l'appareil des produits inflammables sensibles aux températures (exemples: produits de nettoyage, bombe aerosols, ...)
  Assurez-vous que les enfants ne manipulent pas commandes.
• Ne laissez rien sur la table de cuisson. Une mise en fonctionnement accidentelle pourrait provoquer un incendie.
• Si vous utilisez un apparéil électrique à proximité de votre table de cuisson, veillez a ce que le cable d'alimentation de cet apparéil électrique ne soit pas en contact avec la surface chaude de la table.
• Surveillez attentivement la cuisson lors de friture dans l'huile ou la graisse.
• Evitez tout courant d'air. Si un brûleur ne présente pas une flamme régulière, nettoyez-le soigneusement. Si l'inconvénient subsiste, faites appel au service après-venture.
• Si la table est équipée d'un couvercle, nettoyez-le soigneusement et ne le fermez qu'après que les brûleurs ont refroidi.

• Nettoyez l'appareil après chaque utilisation: vous prolongerez ainsi sa durée de vie et vous évitez un mauvais fonctionnement des brûleurs et des bougies d'allumage.

• Avant tout nettoyage ou intervention technique, assurez-vous que l'appareil est débranché electrométrique et complètement refroidi.

• L'utilisation d'un apparéil de cuisson au gaz conduit à la production de chaleur et d'humidité dans la piece où il est installé. Veillez à assurer une bonne évaluation de la cuisine : maintenez ouverts les orifices d'aération naturelle ou installez un dispositif d'aération mécanique.
• Une utilisation intensive et prolongée de l'appareil peut nécessiter une aération supplémentaire en ouvrant la fenêtre, ou une aération plus efficace, par exemple en augmentant la puissance de la ventilation mécanique si elle existe.
  Veillez à ne rien laisser sur la table pendant l'utilisation des brûleurs (torchons, feuilles d'aluminium, etc.).
• Changez let tuyau d'arrivée du gaz un peu avant l'expiration de la date de vieillissement indiquée sur celui-ci.
• N'utilisez jamais de bouteille de propane dans votre cuisine ou autre local fermé.

Installation

• Les opérations d'installation et de branchement doivent être effectuées par un personnel qualifié et suivant les normes en vigueur.
• Si l'installation électrique de votre habitation nécessite une modification pour le branchement de votre apparéil, faites appel à un électricien qualifié.
  Assurez-vous que l'appareil est installé dans une piece correctement aérée: une mauvaise ventilation peut entraîner un manque d'oxygène. Consultez un installerur qualifié ou adressez-vous à la Compagnie de distribution du gaz de votre région.
• Cette table est consue pour fonctionner en 230V monophasé. Un évientuel branchement polyphasé sans neutre (400V) peut provoquer la destruction des foyers.

Protection de l'environnement

Tous les matériaux marqués par le symbole sont recyclables. Déposez-les dans une déchetterie prévue à cet effet (renseignez-vous auprès des services de votre commune) pour qu'ils puissant être récapérés et recyclés. En cas d'anomalie de fonctionnement, le vendeur de votre apparéil est le premier habilité à intervenir. A défaut (déménagement de votre part, fermeture du magasin où vous avez effectué l'achat...,), veuillez consulter l'Assistance Consommateurs qui vous communiquera alors l'adresse d'un Service ÀpRES Vente.

En cas d'intervention sur l'appareil, exigez du service après vente les pieces de rechange certifiées Constructeur.

Veuillez litre attentivement ces remarques avant d'insteller et d'utiliser votre apparéil. Nous déclinons toute responsabilité en cas de dommages ou d'accident provoqués par l' apparéil du fait du non-respect de ces averissements.

Sommaire

A l'attention de l'utilisateur

Avertissements importants 2

Comment dire your notice d'utilisation? 3

Description de l'appareil 4

Utilisation de votre table de cuisson 5

Conseils d'utilisation 6

Entretien et nettoyage 7

Conditions de garantie 8

Garantie Européenne 8

Service après Vente 8

Plaque signalétique 8

A l'attention de l'insextateur

9

Installation 10

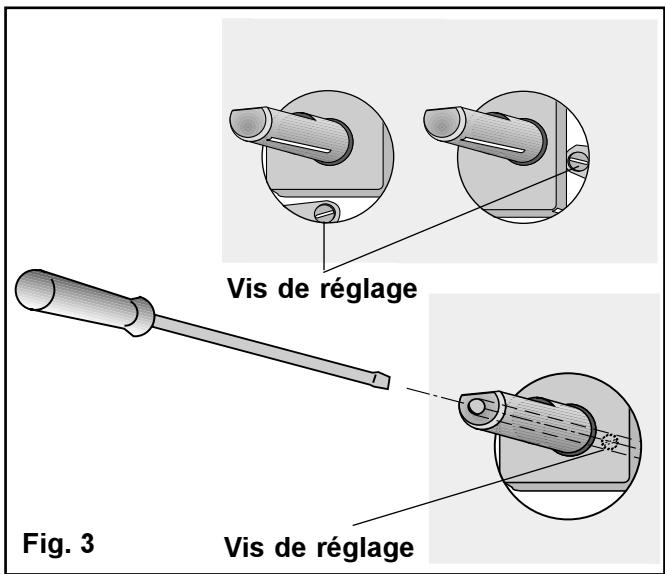

Adaptation des brûleurs au gaz utilisé 12

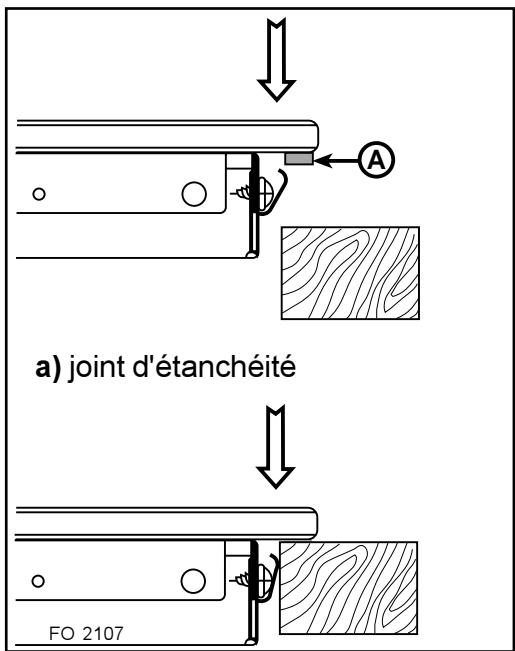

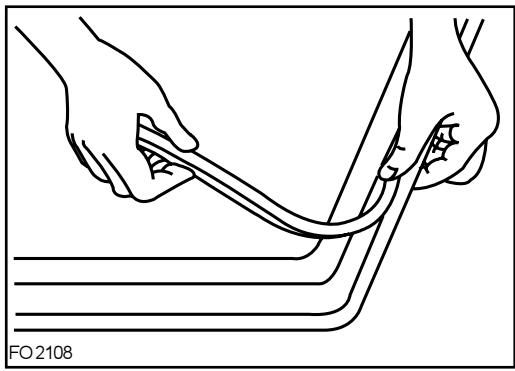

Encastrement 13

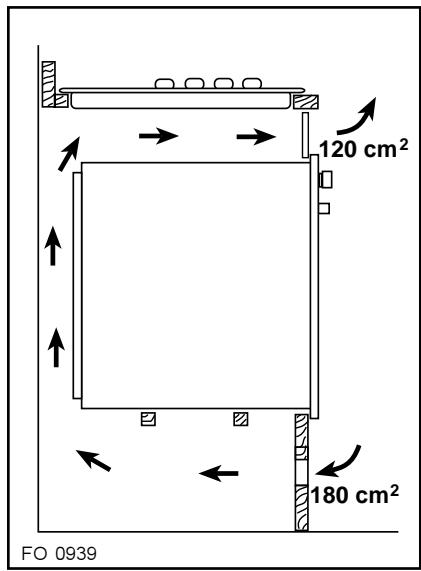

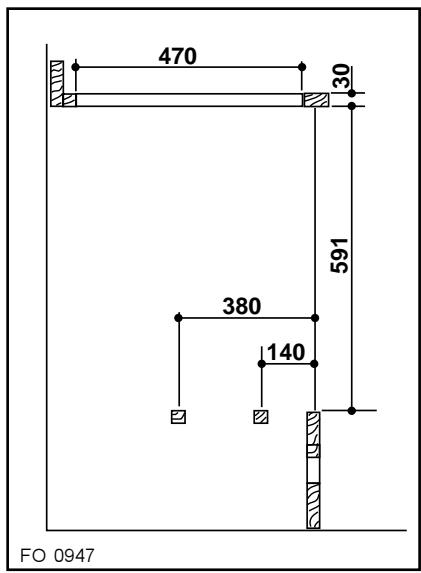

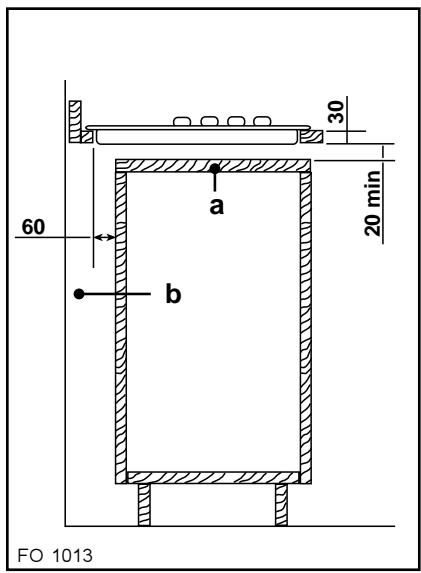

Possibilities d'encastrement 14

Comment dire votre notice d'utilisation?

Les symboles suivants vous guideront tout au long de la lecture de votre notice:

Instructions de sécurité

Descriptions d'opérations

Conseils et recommendations

Informations sur l'environnement

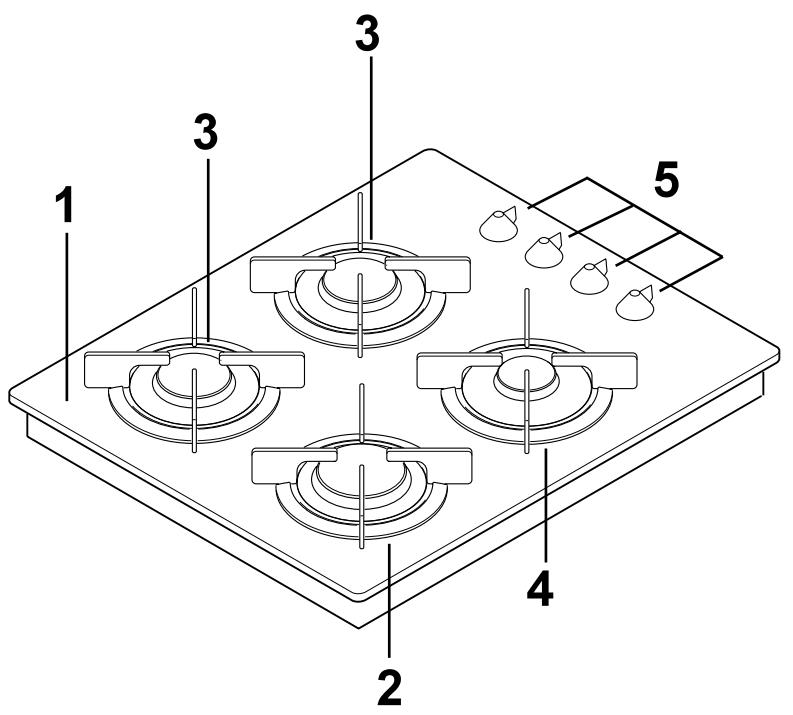

Description de l'appareil

Modèle TG 4027

1 Plan de travail en verre
2 Brûleur rapide
3 Brûleur semi-rapide
4 Brûleur auxiliaire
5 Manettes de commande des brûleurs

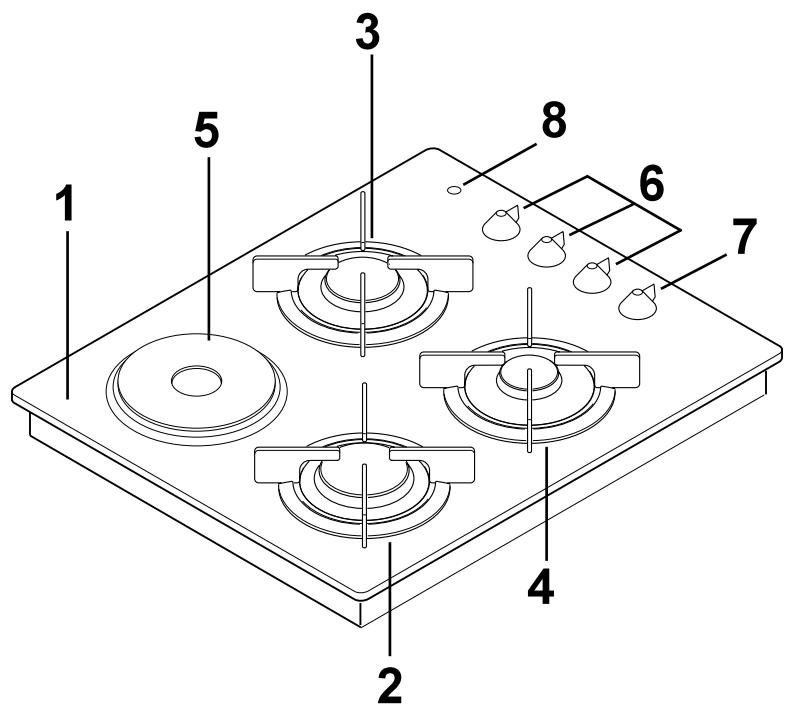

Modèle TM 3027

1 Plan de travail en verre
2 Brûleur rapide
3 Bruleur semi-rapide
4 Brûleur auxiliaire
5 Plaque électrique
6 Manettes de commande des brûleurs
7 Manette de commande de la plaque électrique
8 Voyant de fonctionnement de la plaque

Utilisation de votre table de cuisson

Les commandes

Les manettes qui commandent les brûleurs sont dotées de 3 positions principales d'utilisation :

= Position arrêt

= Débit maximum et allumage automatique

= Débit minimum

Chaque brûleur est équipé d'une sécurité thermocouple, qui coupe l'arrivée de gaz si la flamme s'éteint accidentellement (débordement, courant d'air, etc.).

L'allumage des brûleurs

Pour allumer un brûleur

1. Appuyez sur la commande du brûleur choisi, et toumez-la jusqu'àu repère de débit maximum (☆).

En cas de coupure d'électricité, vous pouvez utiliser votre table de cuisson sans avoir recours au système automatique. Pour cela, présente une flamme au brûleur.

Maintenez la commande enfoncée, pendant 5 secondes environ après l' apparition de la flamme pour activer la sécurité thermocouple.

1. Placez le recipient sur le brûleur.
2. Reglez le débit selon les nécessités de votre préparation, en vous assurant que la flamme ne déborde pas du fond.
3. Si le brûleur s'éteint, renouvelez l'opération en Maintenant la commande enforcée 15 secondes maximum.

Pour éteindre le brûleur

Tournez la commande dans le sens des aiguilles d'une montre jusqu'à la butée, sur la position arrêt (●).

Lorsque you faites des fritures, surveillez attentivement la cuisson car l'huile ou laGRAisse pourrait facilement s'enflammer par suite d'une surchauffe.

Ces modèles sont équipés de robinets progressifs, qui permettent un meilleur réglage de la flamme.

La plaque électrique (TM 3027)

Cette table de cuisson est équipée d'une plaque électrique à 7 positions.

Pourmettre enfonnementmentla plaque,tournez lamanette correspondante sur la positiondésirée.

Levoyant lumineux (témoin de fonctionnement) s'allume pour signaler que la plaque est en fonctionnement.

La manette peut être positionnée sur l'une des 7 positions et tournée indifféremment vers la croite ou vers la gauche.

Position 0 : plaque à l'arrêt

Position 1: allure de chauffe minimale

Position 6 : allure de chauffe maximale

Lorsque vous faites des fritures, surveillez attentivement la cuisson car l'huile ou laGRAisse pourrait facilement s'enflammer parsuite d'une surchauffe.

En tenant compte de la quantité d'aliments à cuire et du mode de cuisson, le tableau ci-dessous guidera vos premiers essais.

Positions	Cuisson
1	Pour réchauffer les mets ou pour fondre le beurre et le chocolat
2	Pour préparer des saucas, des daubes, des soufflés, des oeufs...
3	Soupes de légumes secs, décongélation d'aliments surgelés, cuisson d'eau ou de lait
4	Pommes de terre à la vapeur, légumes frais, soupes, pâtes, bouillon, savarins, poisson
5	Omelettes, crêpes, biftecks
6	Biftecks, tranches de viande, biscuits, raisie de viande

i Conseils d'utilisation

Les brûleurs

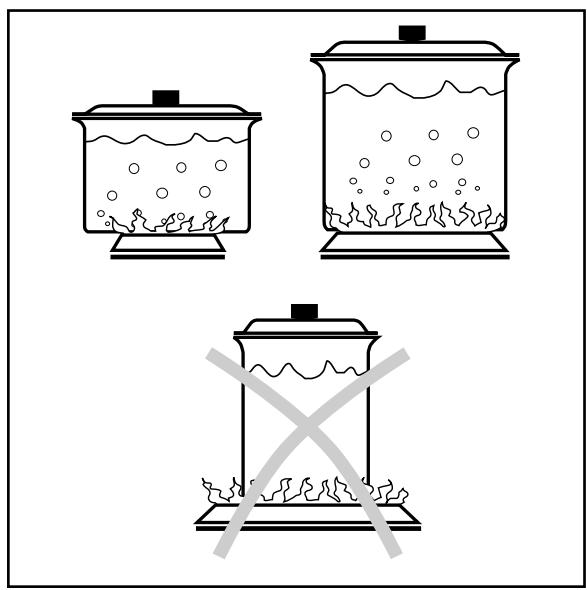

Afin d'obtenir un rendement maximum de chaque brûleurs, utilisez des récipiens adaptés au diamètre des brûleurs.

Brûleurrapide

diametre 24 - 26 cm

Brûleur semi - rapide

diametre 18-20-22 cm

Brûleuráuxiliaire

diametre 10-14-16 cm

• Ne placez un écipient sur un brûleur qu'après avoir allumé celui-ci.
• N'utilisez que des recipients creux.
  Assurez-vous que la flamme ne déborde pas du fond du écipient.
• Si vous nevez utiliser des reçipients dont le diamètre est important, nous vous recommendons d'effectuer vos cuissons sur le brûleur avant gauche, afin d'éviter la dépréciation des manéttes de commande.
• Surveillance attentivement la cuisson lorsque vous faites des fritures : l'huile ou la graisse peuvent facilement s'enflammer par suite d'une surchauffe.
• Si la flamme d'un brûleur s'eteint accidentellement, ramenez la manette correspondante sur la position arrêt et attendez une minute avant de rallumer le brûleur.
• L'utilisation continue et intensive de votre table de cuisson demande une aération supplémentaire : ouvrez une fenêtre ou augmentez la puissance d'aspiration mécanique (si existante).

La plaque électrique (TM 3027)

• Choisissez des récipients à fond écais et bien plat (fond dressé) et utilisez toujours un récipient dont le diamètre est proportionné à la plaque.
• Ne faites pas chauffer la plaque à vide et n'interposezaucun produit ou matériel entre la plaque et le récipient.
• Chaque fois que la recette le permet, couvrez votre récipient, vous réaliserez des économies d'énergie.
• Pensez à ramener la manette sur la position arrêtant la fin de cuisson, celle-ci se terminera grâce à la chaleur accumulée.
• Tournez la manette jusqu'au repère 6 et, après quelques minutes, ramenez-la sur le repère correspondant au Mets à cuire.

Entretien et nettoyage

Avant de procéder au nettoyage : débranchez électriquement l'appareil, assurez-vous que toutes les manettes sont sur la position arrêt

• et attendez que l'appareil soit refroidi.

Les brûleurs

• Lavez les chapeaux de brûleurs avec de l'eau chaude et un détergent doux, en prénant soin d'enlever toute incrustation.
• Gardez les couronnés des brûleurs en parfait état de propre: leur encrassement peut cause des difficultés d'allumage.
• Si vous avez démonté les brûleurs pour les nettoyer, voirlez à remettre correctement en place les couronnées et chapeaux de brûleurs parfaitement secs.

Les grilles émailées

• Lavez-les à l'eau chaude additionné d'un détergent doux. Utilisez si besoin un produit légèrement abrasif.

Le dessus de la table de cuisson

• Passez une éponge légrement imbibée d'eau tiède (et, si nécessaire, de détergent doux) après chaque utilisation.
• Evitez tout écoullement dans les orifices de la table.
  Utilisez, si nécessaire, des produits spécifiques vendus dans le commerce.
• N'utilise pas d'objet tranchant (couteau, gratoir, tournevis, etc.) ou d'éponge à face abrasive.
• N'utilise pas de détergents abrasifs ou corrosifs tels que : bombes aerosols pour four, produits détachants, produits anti-rouille, poudres à récurer.

Attention! Dès qu'une férule dans la surface devient visible, déconnetez immédiatement l'appareil de l'alimentation et faites appel au service après-vente.

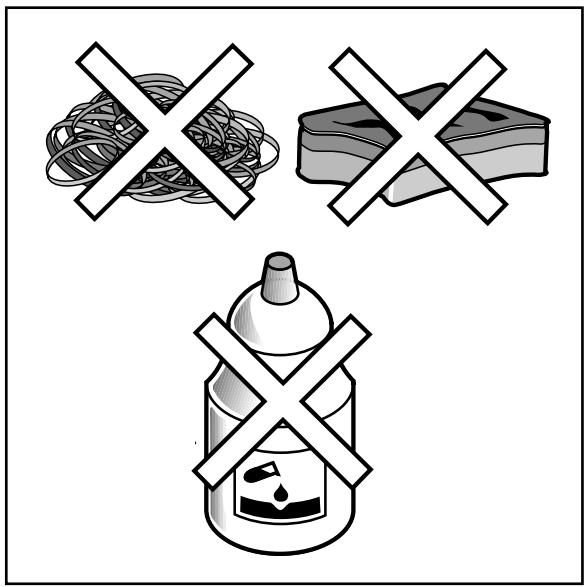

Les manettes

Utilisez une éponge très légèrement imbibée d'eau savonneuse. Rincez et séchez soigneusement.

Notre responsabilité ne saurait être engagée, en cas de dommages dus à un entretien incorrect de votre table de cuisson.

La plaque électrique (TM 3027)

• Àprous chaqueutilisation, essuyez la plaque avec un papier absorbant. Elle doit'êtremaintenue bien sèche. Si nécessaire, faites-la chauffer au préalable pour carboniser les salissures trop adhérentes.
• De temps en temps, et avant toute période prolongée de non'utilisation, graissez légèrement la plaque (huile de table, huile pour machine à coudre ou vaseline). Vous trouvez également des produits spécifique de protection et d'entretien dans le commerce.
• Evitez de passer un chiffon humide sur la plaque encore chaude. Bien qu'elle puisse résister à ce traitement, il pourrait subsister des "peluches" sur son revêtement. Attendez son complet refroidissement.

Conditions de garantie

Garantie contractuelle

Pendant 1 an à compter de la mise en service, le constructeur remplacera les pièces défectueuses, sauf dans les cas prévus au chapitre «Réserves».

Conditions d'application :

Pour l'application de cette garantie, vous devez vous adresser au distributeur qui vous a vendu l'appareil et luiprésenté le Certificat de Garantie. En complément, le Distributeur Vendeur pourrait ou non prendre à sa charge les frais de main d'objet, ainsi que les frais de déplacement et de transport, selon les conditions de vente qu'il pratique.

Reserves:

Nous attirons votre attention sur le fait que cette garantie ne pourra être appliquée :

• si les dépréciations proviennent d'une cause étrangère à l'appareil (chocs, variations anormales de la tension électrique, etc.) ou du non-respect des conditions d'installation ou d'utilisation indiquées dans cette Notice d'Utilisation, fausse manoeuvre, néligence, installation

défectueuse ou non conforme aux règles et prescriptions imposées par les organismes de distribution de l'Electricité, de l'Eau, du Gaz, etc.

• si l'utilisateur a apporté une modification sur le matériel ou enlevé les marques ou numérodesérie.
• si une réparation a été effectuee par une personne non/agreee par le constructeur ou le vendeur.
• si l'appareil a eté utilisé à des fins commerciales ou industriielles ou pour d'autres buts que des buts menagers pour lesquels il a eté concu.
• si l'appareil a eté achété ou réparé hors du territoire français.

Garantie légale

Les dispositions de la garantie contractuelle ne sont pas exclusives du bénéfice, au profit de l'acheteur, de la garantie légale pour defaults et vices cachés, la dite garantie s'appliquant en tout état de cause dans les conditions des articles 1641 et suivants du Code Civil.

Garantie Européenne (Arthur Martin/Electrolux)

Si vous deviez démarche vers un autre pays d'Europe, la garantie accompagne votre apparéil jusqu'à votre nouvelle résidence, aux conditions suivantes:

La date de départ de la garantie est la date d'achat du produit.
La durée de la garantie ainsi que son estendue (pièces et/ ou main d'oeuvre) sont celles en vigueur dans le nouveau pays où l'appareil est utilisé.
Le bénéficiaire de la garantie est le propriété de l'appareil. La garantie ne peut etre cedee ou transferee a une autre personne.
- Voiture nouvelle résidence est dans l'Union Européenne ou dans un pays de l'Association Européenne de Libre Echange.
L'appareil est installé et utilisé conformément aux instructions de la notice d'utilisation et indications figurent sur la plaque signaletique, avec une attention particulière à les types de gaz et la pression d'alimentation.
L'appareil et utilisé à des fins domestiques normales (ceci excluant notamment tout usage intensif, professionnel ou semi-professionnel).

Plaque signalétique

En appelant un Service ÀpRES Vente, indiquez-lui le modele, le numero de produit et le numero de série de l'appareil. Ces indications figurent sur la plaque signalétique située sur votre apparéil.

Service après Vente

En cas d'anomalie de fonctionnement, le vendeur de votre apparéil est le premier habilité à intervenir. A défaut (déménagement de votre part, fermeture du magasin où vous avez effectué l'achat ...), veuillez consultez l'Assistance Consommateurs qui vous communiquera alors l'adresse d'un Service Àpès Vente.

L'appareil est installé conformément aux normes de sécurité et à la législation en vigueur dans votre nouveau pays de residence.

Pour toute question concernant la garantie europeenne, vous pouvez prendre contact avec l'un de nos Services Consommateurs:

France

① 0344622222
BP 50142 - 60307 Senlis cédex

Allemagne

1 + 49(0)9113232600

Italie

① 0434 1678 47 053 (uniquement à partir de l'Italie)

Royaume-Uni

① 08705 950 950 (uniquement à partir du Royaume Uni)

Suède

① [phone]

En cas d'intervention sur votre apparéil, exigez du Service ÀpRES VENTE les Pièces de Rechange certifiées Constructeur.

Caractéristiques techniques

Puisance des bruleurs

Brûleur Rapide	3,1 kW (G20) - 2,9 kW (G30-G31)
Brûleurs Semi-rapide	1,9 kW
Brûleur Auxiliaire	1,0 kW
Alimentation:	230 V – 50 Hz
Air nécessaire à la combustion	16 m³/h
Catégorie:	Il 2E+3+
Appareil régle en Usine pour fonctionner avec gaz type G20/G25 - 20/25 mbar

Puisance de la plaque electrique (TM 3027)

Plaque électrique (Ø 145)

1,5 kW

Dimensions de l'ouverture pour l'encastrement dans le plan de travail (voir chapitre "Encastrement")

Largeur: 550 mm

Profondeur: 470 mm

Dimensions de l'appareil

Largeur: 580 mm

Profondeur: 510 mm

Cet apparéil est conforme aux Directives Communitaires CEE suivantes:

• 73/23 - 90/683 (Basse Tension);
• 90/396 (Appareil Gaz)
• 89/336 (Compatibilité Electromagnétique);
  -93/68 (Directives Générales);

Cet apparéil apparient à la catégorie d'isolation thermique "X" et il a été concu pour être encastré ou place à côté d'autres meubles selon la norme en vigueur (I.E.C. 335.2.6).

Les meubles juxtaposés aux côts de la table de cuisson ne doivent pas dépasser la hauteur de celle-ci. Les bords latéraux de la découverte pratiquée doivent se trouver à au moins 100 mm. des murs ou des meubles latéraux.

Les meubles suspendus ou les hottes doivent etre installés à une hauteur minimale de 650~mm au dessus de la table de cuisson.

N'installez pas l'appareil pres de matérielux inflammables (par ex.: rideaux, torchons, etc.).

Débranche l'appareil avant toute intervention.

Important

• L'installation et le branchement de l'appareil doivent être effectuels par un personnel qualifié conformément aux textes réglementaires et règes de l'art en vigueur, notamment:
• Arrêté du 2 août 1977, Règles Techniques et de Sécurité applicables aux installation de gaz combustibles et d'hydrocarbures liquifiés à l'intérieur des batiments d'habitation et leurs dépendances;
• Norme DTU P 45 • 204, Installations de gaz (anciennement DTU n.° 61 - installation de gaz - Avril 1982 + additif n.° 1 Juillet 1984);
• Règlement Sanitaire Départemental.

Pour les apparèils raccordés au réseau électrique:
- Norme NF C 15 100 - Installations électriques à basse tension - Règles.

Recommendations

• Vérifiez que le début du compteur et le diamètre des canalisations sont suffisants pour alimenter tous les-appareils de l'installation et vérifiez que tous les raccords sont bien étanches;
• N'omettez pas d'instructor un robinet de barrageque visible et accessible.

Raccordement gaz

Raccordez la table à la bouteille ou à l'installation selon les prescriptions légales en la matière.

Assurez-vous que l'appareil est réglé pour le type de gaz auquel il sera alimenté. Pour le passage d'un gaz à un autre, reportez-vous au paragraphe "Adaptation des brûleurs au gaz utilisé".

Important

Pour un fonctionnement correct, une consommation réduite et une plus grande durée de vie de l'appareil, assurez-vous que la pression d'alimentation correspond aux valeurs indiquées dans le tableau.

Si l'appareil est alimenté en gaz Butane ou Propane (bouteille), contrôle que le régulateur de pression débite le gaz à une pression de 28 mbar pour le Butane et 37 mbar pour le Propane.

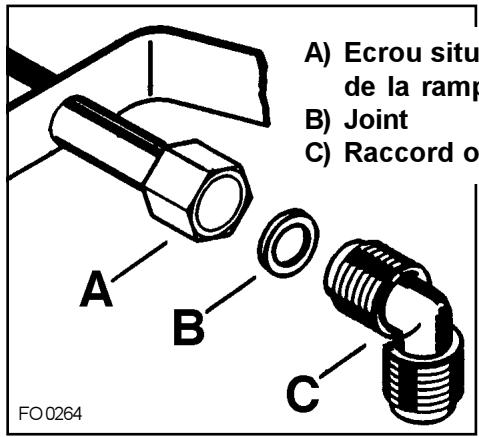

1) Vissez le raccord orientable C dans l'écrou A situé à l'extrémité de la rampe d'alimentation, sans omettre d'intercaler le joint d'étanchéité B (Fig. 1).
2) Orientez le raccord C dans la direction voulue, puis effectuez un serrage correct.
3) Effectuez ensuite le raccordement du tube d'arrivée de gaz.
4) Contrôlez la parfaite étanchéité du raccord et de l'embout en utilisant une solution savonneuse.
5) Fixez l'appareil au meuble.

Fig. 1

Raccordement "rigide"

Effectuez le raccordement en utilisant des tuyaux rigides métalliques (cuivre avec embout mécanique).

Raccordement "flexible" avec embout mécanique

Gaz naturel

Le raccordement s'effectue avec un tuyau flexible à embout mécanique qui se visse directement sur le coude terminant la rampe de l'appareil (la tuyauterie doit être visible sur toute sa longueur). Elle doit être conforme à la norme "NFD 36-100" (durée de vie 5 ans) ou "NFD 36-103" (durée de vie 10 ans). Le raccordement peut se faire aussi avec un flexible métallique "NFD 36-121"

- Butane/Propane

Un tubeouple,équipede sescolliers (conforméàXPD 36-110)peut estreutiliseds'ilestvisitablesurtoute la longueuret si l'appareilne fonctionne qu'aubutane.Si l'appareil fonctionne au propane,il faututiliserunflexible conforméàla normeXPD36-112ou unflexible métallique conforméà"NFD36-125".

Pour assembler les différentes pieces il est conseilé de suivre l'ordre suivant:

• fixez le raccord orientable à l'embout en interpolant le joint;
• fixez le raccord orientable à la rampe d'alimentation de l'appareil;
• orientez le raccord dans la direction voulue;
• contrôle la parfaite étanchéité du raccord et de l'embout en utilisant une solution savonneuse;
  fixez l'appareil au meuble.

Entretien

Contrôlez périodiquement le tuyau d'arrivée du gaz et l'éventuel régulateur de pression. En cas d'anomalie remplacez la pièce défectueuse.

Pour garantir un bon fonctionnement et uneonne securite, il est necessaire de procederpériodiquement au graissage des robinets deréglage du gaz. Confiez cette opération a un technicien qualifie.

Branchement Electrique

Reliez l'appareil à la terre, conformément aux prescriptions de la norme NF.C 15100 et aux règlements en vigueur.

Avant d'effectuer le branchement s'assurer que:

• le disjoncteur et l'installation électrique peuvent supporter la charge de l'appareil (voir la plaque signalétique);
• l'installation d'alimentation soit équipée d'une prise de terre efficace selon les normes en vigueur;
• la prise ou l'interrupteur principal soit facilement accessibles.

Les tables de cuisson sont équipées d'un cable d'alimentation et sont aptes au fonctionnement en 230V - 50 Hz.

Appliquez au cable une fiche normalisée, pour la charge indiquée sur la plaque signalétique. Branchez la fiche à une prise ajustate.

Si l'on désire un branchement direct au réseau (branchement fixe) il faut intercaler entre l'appareil et le réseau un dispositif possédant des contacts à coupure omnipolaire ayant une distance d'ouverture des contacts d'au moins 3 mm.

Le cable de terre jaune-vert ne doit pas etre interrormpu par l'interrupteur et doit etre relié à la borne du conducteur de protection.

Le cable de phase de couleur marron (provenant de la borne "L" de la planchette à bornes) doit toujours être relié à la phase du réseau d'alimentation.

Le cable d'alimentation doit être placé de telle manière qu'il ne touche aucune partie chaude.

Après le branchement essayez les éléments chauffants en les faisant fonctionner pendant 3 minutes environ.

Notre responsabilité ne saurait etre engagée en cas d'accidents ou d'incidents provoqués par une mise à la terre inexistante ou defectueuse.

Remplacement du cable d'alimentation

Le cable d'alimentation ne doit être remplaced que par un professionnel qualifié; utilisez un cable de type H05V2V2-F T90 ou H05 BB-Fd'une section adaptée à la charge.

En outre, il faut que le cable de terre jaune-vert soit plus long d'environ 2 cm que les cables de phase et neutre.

Le cable d'alimentation sera positionné de façon à ce qu'enaucun point sa température n'excède 90^

Adaptation des brûleurs au gaz utilisé

Pour la conversion de l'appareil d'un type de gaz à l'autre, opérez comme suit:

A. Remplacement des injecteurs

1) Otez les grilles.
2) Enlevez les brûleurs.
3) Avec une clé de 7 dévissez les injecteurs (Fig. 2) et remplacez-les par ceux convenant au type de gaz utilisé (voir tableau).
4) Remplacez l'étiquette d'éallonage (collée à côté du tuyau d'alimentation en gaz) par cette correspondant au nouveau type de gaz. Elle se trouve dans l'emballage des injecteurs fournis avec la table.

B. Réglage du ralenti

1) Allumez chacun des brûleurs.
2) Tournez les manettes jusqu'à l'obtention du début réduit.
3) Retirez les manettes.

Alimentation en gaz naturel

Agissez sur la vis de réglage (Fig. 3) jusqu'à l'obtention d'une petite flamme régulière.

Alimentation en gaz Butane ou Propane

Vissez à fond la vis (Fig. 3), celle-ci étant déjà prévue pour assurer le débit minimum. Contrôlez en tournant la manette de la position de débit minimum et vice versa, que la flamme ne s'éteint pas.

Remarque: La vis de réglage est de petite dimension, utilisez un tournevis plat très fin.

4) Remontez les manettes en effectuant les opérations dans l'ordre inverse.

Les opérations ci-dessus peuvent être effectuées ainsiment après encastrement de la table de cuisson dans le meuble de cuisine.

Fig. 2

TYPE DE BRULEUR	DéBIT CALORIFIQUE NOMINAL kW	DéBIT CALORIFIQUE MINIMUM kW	DéBIT CALORIFIQUE NOMINAL
			GAZ NATUREL			GAZ BUT.-PROP. 28-30/37 mbar
			Repère injecteur 100/mm	m³/h		Repère injecteur 100/mm	g/h
				G20 20 mbar	G25 25 mbar		G30	G31
Auxiliaire (Petit)	1	0,33	70	0,095	0,111	50	73	71
Semi-rapide (Moyen)	1,9	0,45	96	0,181	0,210	71	138	136
Rapide (Grand)	Gaz Naturel: 3,1 But./Prop. : 2,9	0,65	121	0,295	0,344	88	211	207

Encastrement

Mod. TG 4027

Mod. TM 3027

Cette table de cuisson a ete conque pour encastrement dans les meubles de cuisine ayant une profondeur allant de 550 à 600 mm et les caractéristiques nécessaires. Les tables de cuisson peuvent etre montees dans un meuble ayant une ouverture pour l'encastrement des dimensions indiques dans la Fig. 5.

La fixation de la table au meuble doit être effectuee de la façon suivante:

1) Otez les grilles, enlevez les brûleurs et returnez la table de cuisson, en s'assurant de ne pas endommager les "bougies" en céramique (allumage électrique);
1) placez sur le bord inférieur de le plan de verre, le joint spécial (A) fourni comme équipement (Fig. 6), en s'assurant que les bouts joignent bien sans se superposer;
2) insérez la table dans le défoncement du meuble (Fig. 7) et poussez en bas jusqu'à ce que la table touche le fond, parvenant automatiquement à la position correcte.

L'encastrement de la table de cuisson au dessus d'un lave-vaisse, d'un réfrigérateur, d'un congélateur, d'un four, ou d'un lave linge est déconseilé lorsque le constructeur de ces apparils électroménagers ne l'a pas formellement prévu.

Fig. 5

Fig. 7

Possibilities d'encastrement

Dans un meuble de cuisine avec porte

Le meuble destiné à receivevoir la table de cuisson devra être fabriqué de façon à ce que le contact avec les parties métalliques chaudes soit évité.

Reportez you à la Fig. 8.

La tablette sous la table de cuisson doit être aisément démontable pour avoir facilement accès à l'appareil en cas de réparation.

Au-dessus d'un four

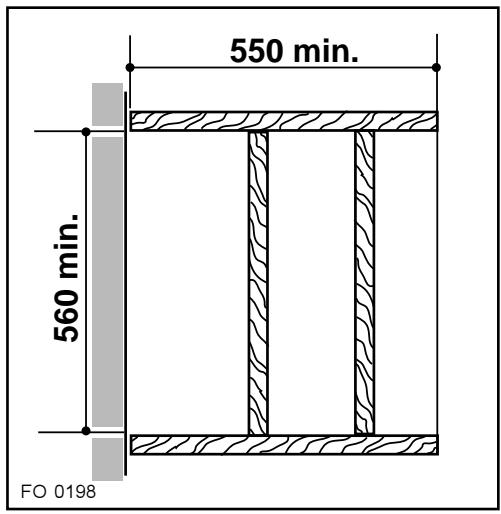

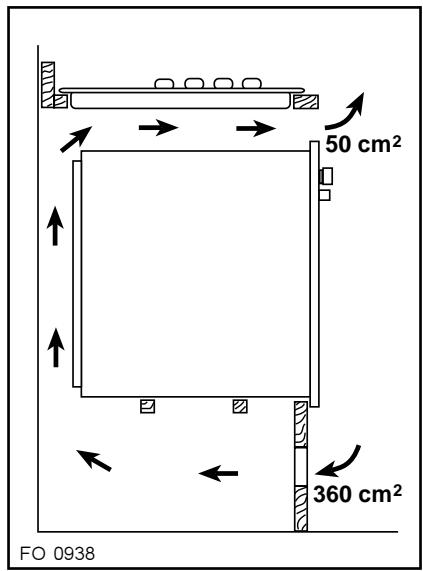

Pour les côtes d'encastrement reportez vous aux Fig. 9 et 12. Prévoir deux supports pour l'aération. Les figures 10 et 11 illustrent deux solutions possibles.

Les raccordements électriques du four et de la table doivent rester accessibles et être effectués séparément.

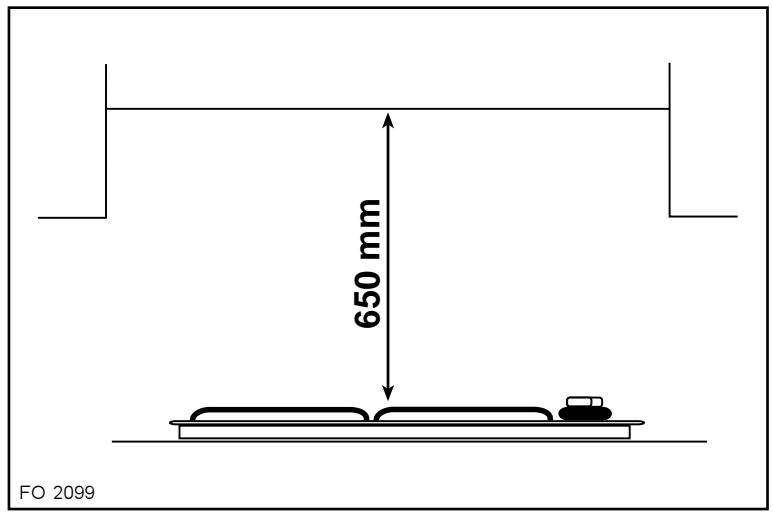

Les meubles suspendus ou les hottes doivent être installés à une hauteur minimale de 650 mm au-dessus de la table de cuisson (Figure 13).

Fig. 8
Fig. 9

a) Tablette amovible
b) Espace évientuel pour les raccordements

Fig. 10
Fig. 11

Fig. 12

Fig. 13
