Type d'appareil	Climatiseur local
Fonction principale	Refroidissement de l'air
Mode de fonctionnement	Monobloc mobile
Alimentation électrique	230 V / 50 Hz
Puissance frigorifique	Non précisé
Débit d'air	Non précisé
Niveau sonore	Non précisé
Dimensions (L x H x P)	Non précisé
Poids	Non précisé
Type de gaz réfrigérant	Non précisé
Commandes	Électroniques avec affichage
Mobilité	Roues intégrées
Filtres	Non précisé
Fonctions additionnelles	Non précisé
Utilisation recommandée	Usage domestique ou bureau

FOIRE AUX QUESTIONS - 6R700 PROLINE

Quelles sont les dimensions du PROLINE 6R700 ?

Les dimensions du PROLINE 6R700 sont 700 mm de largeur, 500 mm de profondeur et 400 mm de hauteur.

Comment puis-je installer le PROLINE 6R700 ?

Pour installer le PROLINE 6R700, suivez les instructions fournies dans le manuel d'utilisation, en veillant à respecter les consignes de sécurité et à utiliser les outils appropriés.

Le PROLINE 6R700 est-il compatible avec d'autres appareils ?

Oui, le PROLINE 6R700 est compatible avec plusieurs appareils standards. Veuillez vérifier les spécifications techniques pour plus de détails.

Que faire si le PROLINE 6R700 ne s'allume pas ?

Si le PROLINE 6R700 ne s'allume pas, vérifiez que l'appareil est correctement branché et que la prise fonctionne. Si le problème persiste, contactez le service client.

Où puis-je trouver des pièces de rechange pour le PROLINE 6R700 ?

Les pièces de rechange pour le PROLINE 6R700 peuvent être commandées auprès de notre service client ou via notre site web dans la section des accessoires.

Comment nettoyer le PROLINE 6R700 ?

Pour nettoyer le PROLINE 6R700, utilisez un chiffon doux et humide. Évitez d'utiliser des produits chimiques agressifs qui pourraient endommager la surface.

Le PROLINE 6R700 est-il garanti ?

Oui, le PROLINE 6R700 est couvert par une garantie de 2 ans contre les défauts de fabrication. Conservez votre preuve d'achat pour faire valoir la garantie.

Comment résoudre un problème de surchauffe avec le PROLINE 6R700 ?

Si le PROLINE 6R700 surchauffe, éteignez-le immédiatement et laissez-le refroidir. Assurez-vous que les évents ne sont pas obstrués et que l'appareil est utilisé dans un environnement bien ventilé.

Y a-t-il un support technique disponible pour le PROLINE 6R700 ?

Oui, un support technique est disponible. Vous pouvez contacter notre équipe d'assistance par téléphone ou par e-mail pour toute question ou problème.

Comment mettre à jour le logiciel du PROLINE 6R700 ?

Pour mettre à jour le logiciel du PROLINE 6R700, visitez notre site web et suivez les instructions de mise à jour fournies dans la section de support.

MODE D'EMPLOI 6R700 PROLINE

Cet apparéil est destiné à un usage domestique uniquement. Touteutilisationautre que ceile prévue pour cet apparéil,ou pour une autre application que ceile prévue,par exemple uneapplication commerciale,est interdite.

Cet apparéil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ilts (si elles) sont correctement surveillé(e)s ou si des instructions relatives à l'utilisation de l' apparéil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Les enfants ne doivent pas journé avec l' apparéil. Le nettoyage et l'entretien par l'usager ne doivent pas être effectués par des enfants sans surveillance.

Si le cable d'alimentation est endommagé, il doit être remplaçé par le fabricant, son service après vente ou des personnes de qualification similaire afin d'éviter un danger.

Les détails concernant la méthode et la fréquence du nettoyage sont définis en page 13 et 14 dans la section de “NETTOYAGE ET ENTRETIEN”.

La batterie doit être éliminée de façon sure.

Les différents types de piles ou les piles neuves avec les piles usagées ne doivent pas être mélangées.

Utiliser uniquement des piles du meme type que celle

recommendees par le fabricant.

Les piles doivent être installées en respectant la polarité +/-.

Les piles usagées doivent être enlevées de l'appareil.

Il convient d'attirer l'attention sur les problèmes d'environnement dus à la mise au rebut des piles usagées de façon sure. Déposez-les dans des bacs de collecte prévus pour cet effet (renseignez-vous auprès de votre revendeur afin de protégger l'environnement).

Les piles (piles installées) ne doivent pas être exposées à une chaleur excessive telle que celle du soleil, d'un feu ou d'origine similaire.

Le fluide frigorigène utilisé dans cet apparéil est un gaz à effet de serre fluoré qui peut être nocif pour l'environnement et peut être responsable du réchauffement global s'il s'échappe dans l'atmosphère.

Le R-410A utilise dans cet apparéil est un gaz à effet de serre fluoré relevant du protocole de Kyoto, qui peut être nocif pour l'environnement et peut être responsable du réchauffement global s'il s'échappe dans l'atmosphère. Son potentiel de réchauffement global est 1975.

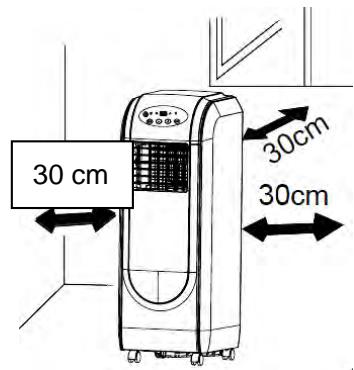

CONSIGNES DE SECURITE IMPORTANTES

• Utilisez l'appareil exclusivement à la verticale sur une surface horizontal et plane, à 30 cm au minimum de tous les murs et objets.

• Éteignez et débranche l'appareil quand vous ne l'utilise pas et avant de le nettoyer.
• Transportez et rangez l'appareil exclusivement en position verticale.
• Placez toujours l'appareil sur une surface horizontally et stable.
• Ne couvrez pas et ne bouchez pas les grilles d'entrée et de sortie d'air.
• N'utilisez pas l'appareil dans les pieces humides, par exemple dans les salles de bain et les bunderies, pour éviter un risque de chic électrique.
• Ne placez pas d'objet sur l'appareil.
• N'utilisez pas l'appareil avec les mains mouillées ou humides.
• N'utilise pas l'appareil en présence de substances ou vapeurs inflammables, par exemple de l'alcool, des insecticides, de l'essence, etc.
• N'allumez pas et n'éteignez pas l'appareil avec sa fiche secteur. Utilisez TOUJOURS le panneau de contrôle pour allumer et éteindre l'appareil.
• L'appareil doit toujours être utilisé avec ses filtres.

Manipulation et utilisation des piles

Piles de la télécommande :

• Les piles ne doivent être changées que par lesadultes. Ne laissez pas les enfants utiliser la télécommande si le couvercle du logement des piles n'est pas reféré.
• Si la polarité des piles n'est pas respectée, il y a un risque d'incendie et de détérioration de la télécommande.
• Remplacez la pile uniquement par une pile du même type. La télécommande fonctionne avec deux piles AAA de 1,5 V qui sont accessibles et peuvent être replacées.

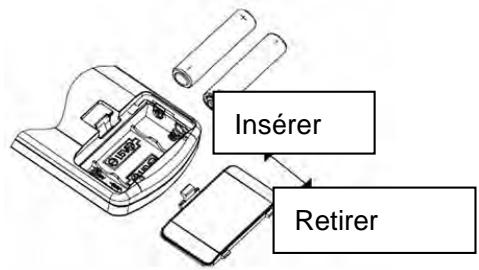

Insertion des piles dans la télécommande

1. Ouvrez le couvercle du logement des piles.
2. Insérez deux piles en veillant à respecter la polarité indiquée par les signes + et -.
3. Refermez le couvercle du logement des piles.

Pour éviter de perdre la télécommande, remettez-la toujours dans le boîtier de rangement sur l'appareil quand vous ne l'utilise pas.

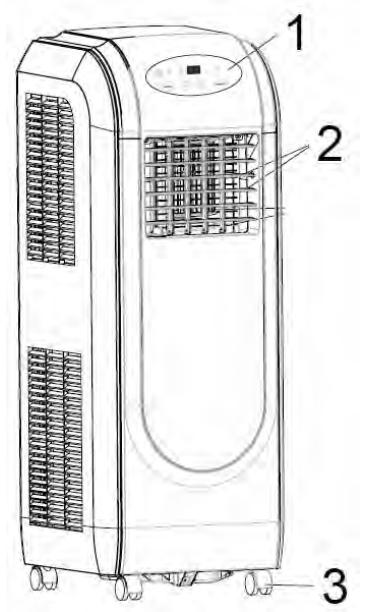

DESCRIPTION

Devant

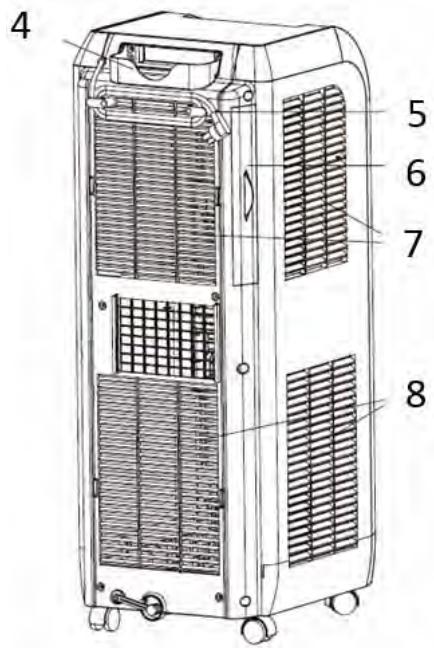

Dos

Accessoires
Raccord d'évacuation

1. Panneau de contrôle
2. Déflecteurs

3. Roublettes

4. Boîtier de rangement de la télécommande

5. Cordon d'alimentation
6. Filtre
7. Grilles d'entrée d'air supérieures
8. Grilles d'entrée d'air inférieures

Raccord de tuyau

Adaptateur d'évacuation

Tuyau d'évacuation

Vis

Fixation

Bouchon en caoutchouc

Colliers de fixation de tuyau (2)

Tuyau de vidange

GR700
Télécommande

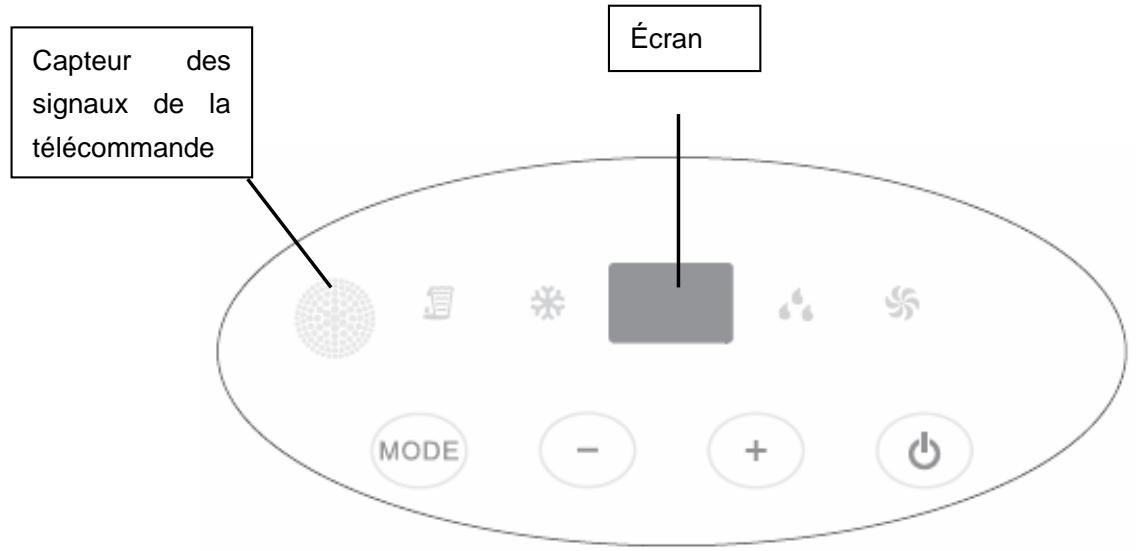

Panneau de contrôle

GR700

Touches :

MODE Sélectionner le mode

+/- Régler la température

Marche/Arrêt

Voyants :

Réserveoir d'eau plein

Mode Rafraîchir

Mode Déshumidifier

Mode Ventilation Seule

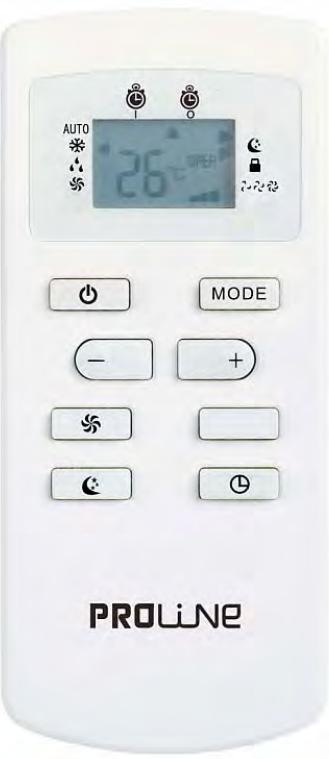

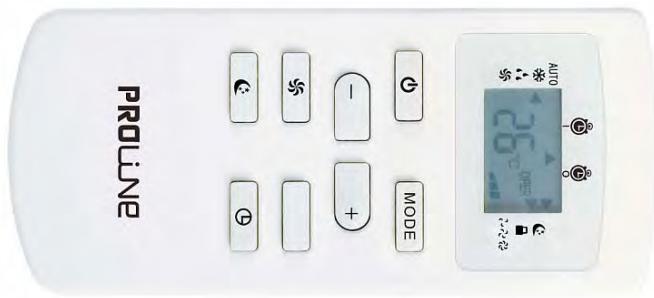

Télécommande

Touches :

Marche/Arret

MODE Sélectionner le mode

+/- Régler la température ou le délié

Vitesse de ventilation

Mode Nuit

Régler la minuterie

Flèches sur l'écran

de la

telecommande :

AUTO

Mode

Rafraîchir

Mode

Déshumidifier

Mode Ventilation Seule

Mode Auto

Minuterie d'allumage

Minuterie d'extinction

Mode Nuit

Verrou

Vitesse de ventilation

INSTALLATION

Cet apparéil est un climatisationur mobile qui peut être déplaced d'une pièce à l'autre.

Installation du tuyau d'évacuation

Les adaptateurs et le tuyau d'évacuation doivent être installés ou désinstallés en fonction de l'utilisation.

Pour les modes RAFRAÎCHIR et AUTO	Installez les adaptateurs et le tuyau d'évacuation
Pour les modes VENTILATION et DÉSHUMIDIFIER	Déinstallé les adaptateurs et le tuyau d'évacuation

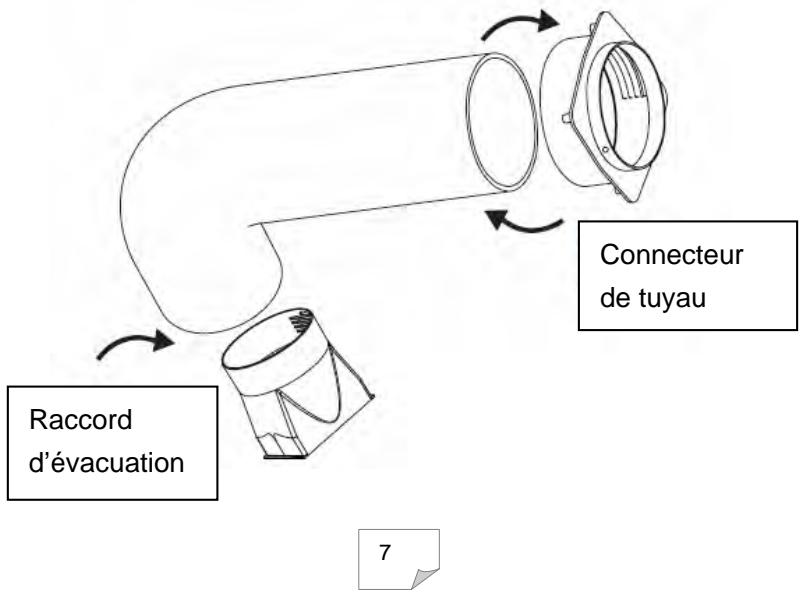

1. Vissez les raccords d'évacuation et de tuyau sur les deux extrémités du tuyau d'évacuation.

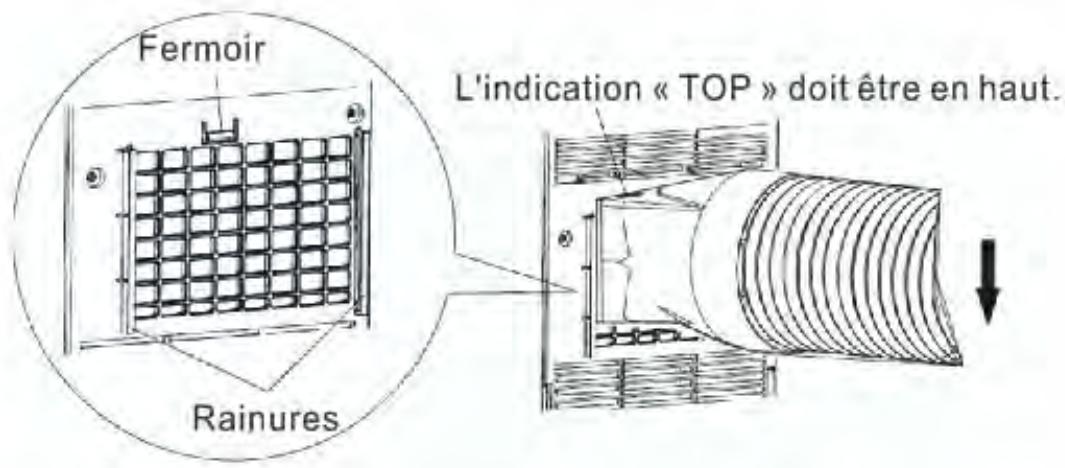

1. Insérez le raccord d'évacuation dans la sortie d'air au dos de l'appareil jusqu'à entendre un déclic.

1. Déployez le tuyau et vissez l'adaptateur d'évacuation sur le raccord de tuyau.

2. REMARQUE: Le tuyau peut être allongé, mais il est préférible d'utiliser la longueur la plus courte pour accroître l'efficacité.

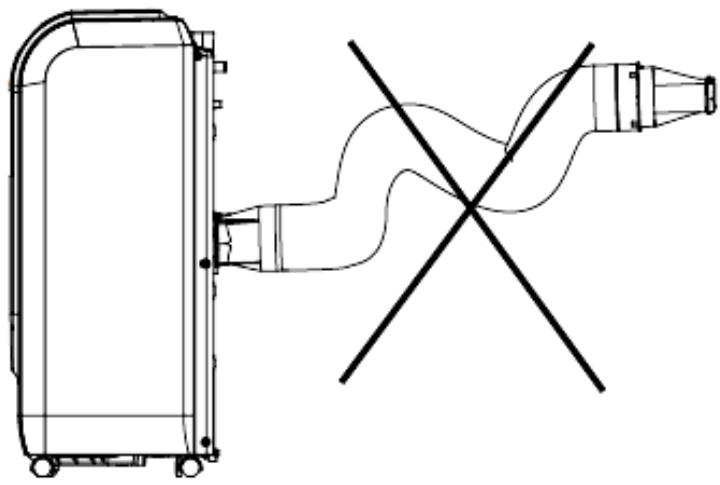

3. IMPORTANT: NE PLIEZ PAS LE TUYAU.

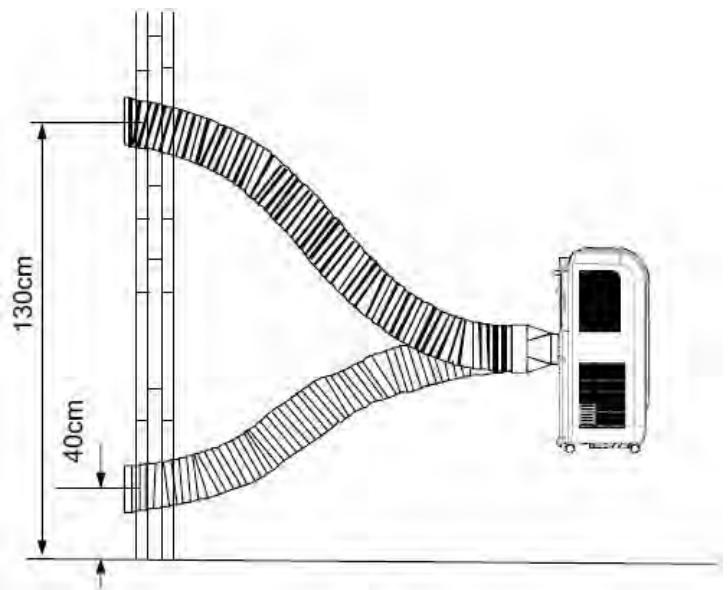

Installer le tuyau d'évacuation dans un mur

1. Placez l'adaptateur d'évacuation contre le mur et marquez son emplacement.
2. Percez un trou dans le mur avec les outils et équipements de sécurité requis.
3. Placez l'adaptateur d'évacuation sur le mur et marquez l'emplacement des quatre troux.
4. Percez les quatre trough dans le mur et enoncez des chevilles à expansion dans les trough.
5. Fixez l'adaptateur d'évacuation sur le mur en insérant et en vissant quatre vis.

UTILISATION

Branchez l'appareil dans une prise électrique. L'appareil se met en voille.

Allumer l'appareil

Appuyez sur pour allumer l'appareil. Appuyez a nouveau sur pourmettre l'appareil en veille.

Sélectionner le mode de fonctionnement

Appuyez plusieurs fois sur MODE pour selectionner le mode de fonctionnement : automatique, rafraîchir, déshumidifier ou ventilation seule.

REMARQUE: Le mode Auto ne peut être sélectionné qu'avac la télécommande.

Levoyant/indicateur du mode sélectionné s'allume/s'affiche.

Panneau de contrôle

Télécommande

Régler la température

Appuyez plusieurs fois sur + / - pour régler la température.

L'écran affiche la température que vous avez régée dans le mode rafraîchir ( ).

Plage de réglage de la température :

30^ max.

16^ C min.

Régler la vitesse de ventilation (telécommande uniquement)

Appuyez plusieurs fois sur pour selectionner la vitesse de ventilation.

L'indicateur correspondant à la vitesse de ventilation sélectionnée s'affiche sur l'écran de la télécommande pour indiquer la vitesse de ventilation à l'utilisateur.

Dans les modes auto, rafraîchir ( ) et ventilation seule ( ), vous pouvez sélectionner la vitesse Auto, lente, ® moyenne et ® rapide.

REMARQUE :

• Quand est affché sur l'écran de la télécommande dans le mode rafraîchir, la vitesse de ventilation correspond à la vitesse rapide.
• Dans le mode déshumidifier (S), la vitesse de ventilation ne peut pas être régée.

Régler la minuterie (telecommande uniquement)

Programmer la minuterie pour allumer l'appareil quand il est eteint.

Appuyez sur L'indicateur de minuterie d'allumage se met à clignoter.

Appuyez plusieurs fois brièvement ou longuement sur les touches + / - pour modifier le salarié par increment de 30 minutes jusqu'à 10 heures, puis par increment de 1 h jusqu'à 24 heures.

Appuyez sur pour confirmer, l'indicateur de minuterie d'allumage s'arrête de clignoter. La minuterie démarre.

Une fois le décal réglé écoué, l'appareil s'allume automatiquement.

Programmer la minuterie pour eteindre l'appareil quand il est allumé.

Appuyez sur

L'indicateur de la minutes d'arrêt s'allume.

Appuyez plusieurs fois brièvement ou longuement sur les touches + / - pour modifier le délai par incrément de 30 minutes jusqu'à 24 heures.

Appuyez sur pour confirmer, l'indicateur de minuterie d'arrêt s'arrête de clignoter. La minuterie démarre. Une fois le dél réglé écoulé, l'appareil s'éteint automatiquement.

Appuyez sur jusqu'à ce que l'indicateur de la minuterie d'allumage/arrêt disparaissé de l'écran de la télécommande.

Mode Nuit

Le mode nuit adapte la température réglée de l'appareil aux besoin thermiques du corps endormi.

Appuyez sur la touche télécommande.

pour activer le mode nuit. L'indicateur du mode nuit s'affiche sur l'écran de la

La température réglée augmente de 1^ après 30 minutes et elle augmente à nouveau de 1^ ( 2^ ) après 1 heures.

REMARQUE: Cette fonction n'est pas disponible dans les modes ventilation seule et déshumidifier.

Pour désactiver le mode nuit, appuyez sur la touche L'indicateur du mode nuit disparait de l'écran de la télécommande.

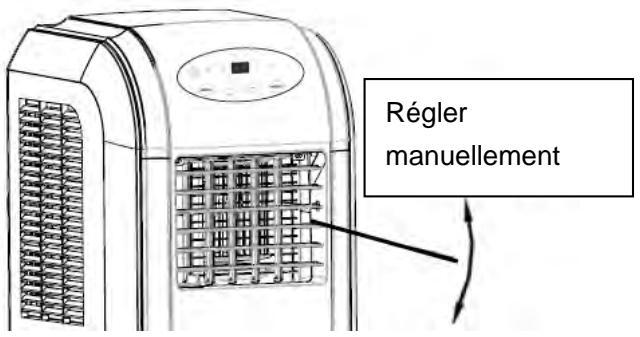

Régler l'orientation du flux d'air

Modifiez l'orientation des déflecteurs horizontally pour régler le flux d'air.

Verrouiller (telécommande uniquement)

Appuyez simultanément sur + et - pour verrouiller les réglages actuels et éviter les changements involontaires. Quand le verrou est activé, la télécommande de réagit plus à aucune action. L'indicateur de verrouillage s'affiche sur l'écran de la télécommande.

Appuyez à nouveau simultanément sur + et — pour déverrouiller. L'indicateur de verrouillage disparait de l'écran de la télécommande.

Changer l'affichage de la températe (telécommande uniquement)

Dans le mode veille, appuyez simultanément sur - et MODE pour basculer entre l'affichage de la température en degrés Celsius ou Fahrenheit.

VIDANGE

Dans des conditions d'humidité élevée, il peut être nécessaire de vider le réservoir d'eau interne. Quand le

réservoir d'eau interne est plein, l'écran affiche « H8 » et l'indicateur clignote.

L'appareil s'arrête de rafraîchir/déshumidifier.

Avant d'allumer l'appareil, inserez le bouchon en caoutchouc dans l'orifice de vidange inférieur ou raccordez le tuyau de vidange fourni sur l'orifice de vidange.

Raccorder le tuyau de vidange fourni sur l'orifice de vidange :

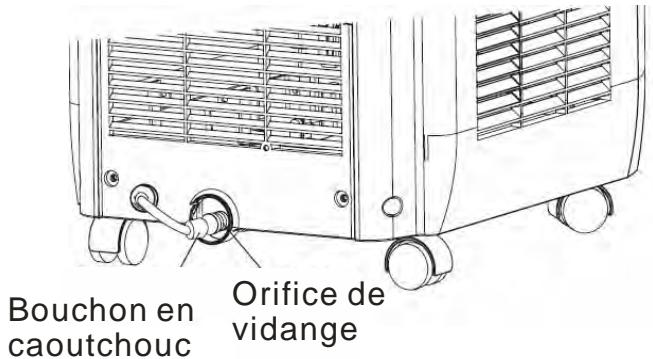

1. Retirez le bouchon en caoutchouc de l'orifice de vidange inférieur.

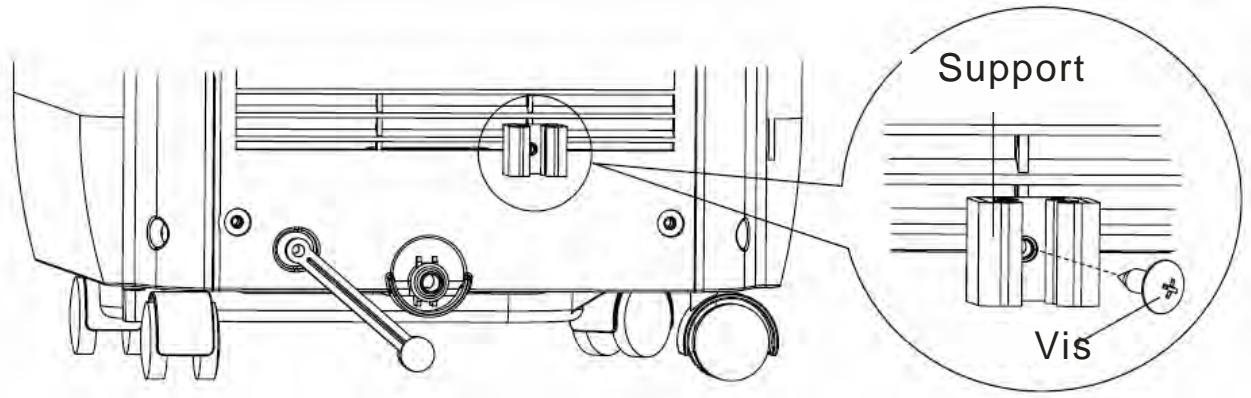

1. Fixez le support sur la grille d'entrée d'air inférieure avec la vis fournie.

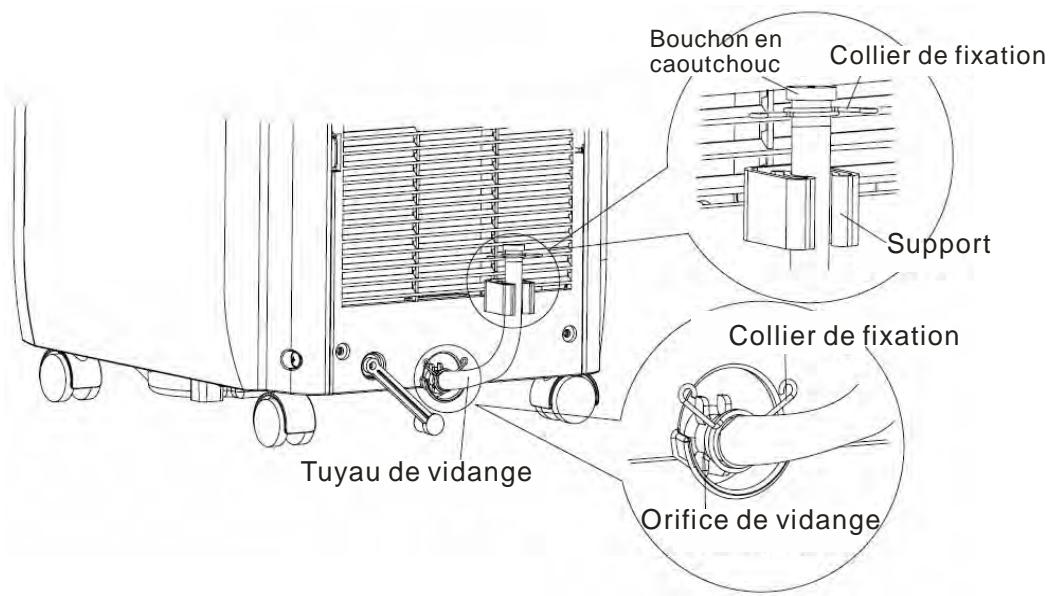

1. Vissez l'une des extrémités du tuyau de vidange sur l'orifice de vidange et fixez-le avec un collier de fixation.
2. Attachez le tuyau de vidange sur le support. Attachez-le avec un collier de fixation et attachez le bouchon en caoutchouc sur l'autre extrémité du tuyau de vidange.

Vider le réservoir d'eau :

1. Éteignez l'appareil et débranche sa fiche de la prise secteur.
2. Placez un récipient sur le sol sous l'orifice de vidange inférieur.

3. Retirez le bouchon en caoutchouc de l'orifice de vidange et laissez l'eau s'écouler complètement.

4. Si un tube de vidange est utilisé, procédez comme suit :

1) Retirez le tuyau de vidange du support.
2) Enlevez le bouchon en caoutchouc du tuyau de vidange.
3) Placez le tuyau de vidange dans une bassine.

1. Réinstallé le bouchon en caoutchouc ou le tuyau de vidange, branche la fiche de l'appareil dans une prise électrique, puis allumez l'appareil.

2. « H8 » disparaît de l'écran.

NETTOYAGE ET ENTRETIEN

Éteignez l'appareil et débranchez-le de la prise secteur avant de le nettoyer. Pour maximiser l'efficacité de l'appareil, nettoyz-le régulièrement.

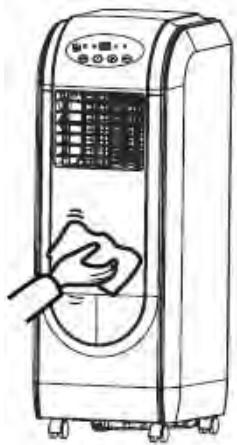

Nettoyer le boitier

Nettoyez le boîtier avec un chiffon légèrement humide.

N'utilise jamais de nettoyant chimique ou abrasif.

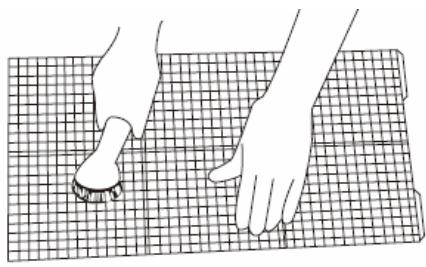

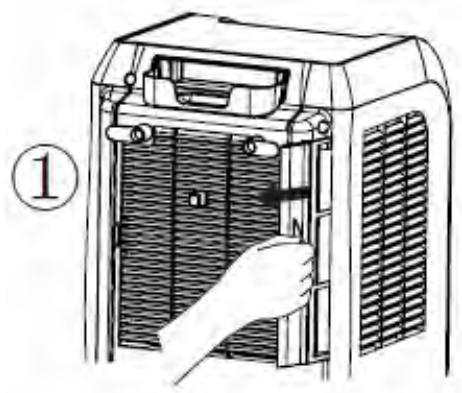

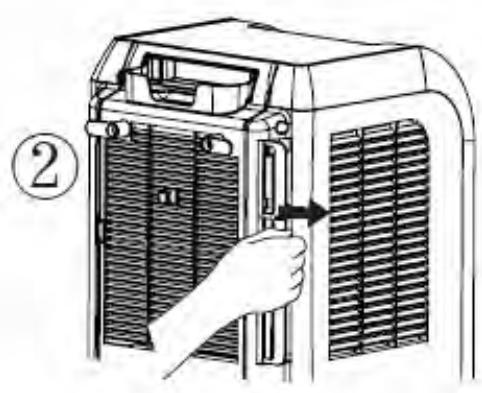

Nettoyer les filtres

• Retirez les filtrres.

• Les filtres doivent être régulièrement nettoyés. Aspirez les filtres avec un aspirateur ou tapotecz-les pour en enlever les poussières et saletés, puis rincez-les soigneusement à l'eau courante. Séchez-les intégralement avant de les remettre en place.

REMARQUE: N'utilisez jamais le climatiseur sans les filtres.

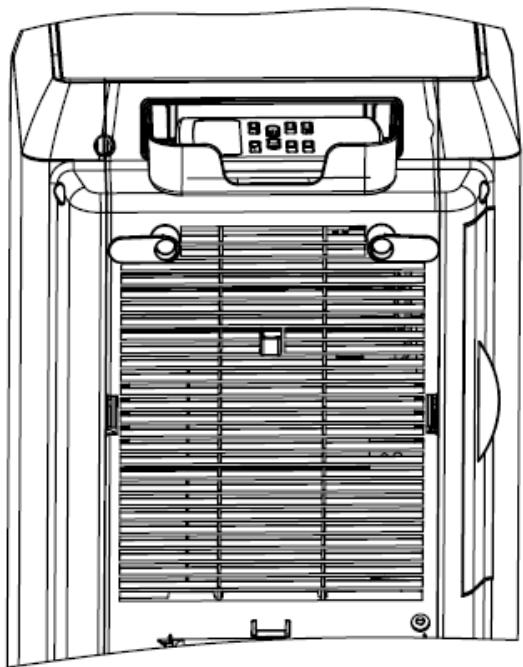

Rangement

• Videz intégralement l'eau contenue dans l'appareil (s'il y en a), puis faites-le fonctionner dans le mode ventilation seule quelques heures afin de secher intégralement l'intérieur de l'appareil.
• Nettoyez le filtré.
• Rangez le cordon d'alimentation comme montré.
• Retirez les piles de la télécommande, puis placez-la dans le boîtier de rangement au dos de l'appareil.
• Rangez l'appareil dans un endroit sec.

DéPANNAGE

N'essayez pas de réparer ni de démonter le climatiseur vous-même.

Problème	Cause possible	Solution possible
Le climatiseur ne fonctionne pas.	Il n'y a pas d'alimentation.	Branchez l'appareil dans une prise électrique fonctionnelle, puis allumez-le.
	« H8 » s'affiche.	Videz le réservoir d'eau interne.
La capacité de rafraîchissement du climatiseur semble faible.	La pièce est exposée à la luzière directedu soleil.	Fermez les rideaux.
	Des fenêtres ou des portes sontouvertes. Il y a de nombreusespersonnes ou une source de chaleurdans la pièce.	Fermez les portes et les fenêtres.Retirez les sources de chaleur UTILISEZ un climatiseursupplémentaire.
	Le filtre est sale.	Nettoyez le filtre.
	Les entrées ou les sorties d'air sontbouchées.	Enlevez les objets les bouchant.
	La température de la pièce estinférieure à la température réglée.	Modifiez le réglage detépréature.
Le climatiseur estbruyant.	L'appareil n'est pas à l'horizontal.	Placez l'appareil sur une surfaceplane et rigide (cela permet de réduire les vibrations).
La télécommande ne fonctionne pas.	Elle est trop éloignée de l'appareil.	Veillez à correctement pointer latélécommande vers le panneau de contrôle de l'appareil.
	Les signaux de la télécommande ne sontpas dédictés par le panneau decontrôle.
	Les piles sont usées.	Changez les piles.

Codes d'erreur

E5	Protection contre les surtensions basée pression.	Débranchez l'appareil, puis rallumez-le après 10 minutes. Si le problème persiste, contactez un technician qualifié local.
F1	Dysfonctionnement du capteur de température ambiente.	Contactez un technician qualifié local.
F2	Dysfonctionnement du capteur de température de l'évaporateur.	Contactez un technician qualifié local.

SPECIFICATIONS TECHNIQUES

Puisance frigorifique nominale (P_rated frigorifique)	GR700:2,1 kW
Puisance frigorifique absorbée nominale (PEER)	GR700:0,79 kW
Coefficient d'efficacité énergétique nominal (EERd)	2,6
Consommation d'électricité en « arrêt par thermostat » (PTO)	89,2 W
Consommation d'électricité en mode « veille » (PSB)	0,276 W
Consommation d'électricité pour un appeareil de refroidissement à simple conduit (QSD)	GR700:0,8 kWh/h
Potentiel de réchauffement planétaire (PRP)	1975 kgCO2 eq.
Pression (refoulement/aspiration)	GR700:3,8/1,0 MPa
Pression maximale autorisée	GR700:5,8 MPa
Poids	24 kg
Réfrigérant	R410A
Quantité de réfrigérant	GR700:0,48 kg
Niveau de puissance acoustique	65 dB(A)
Classe énergétique (A+++......D, A+++ = économique D = moins économique)	A

En raison des modifications et améliorations apportées à nos produits, de petites incohérances peuvent apparaitre dans cette notice d'utilisation. Veuillez nous excuser pour la gène occasionnée.

Darty Plc © UK: EC1N 6TE 20/ 12 / 2013
