MODE D'EMPLOI ASFI6DCT AERIAN

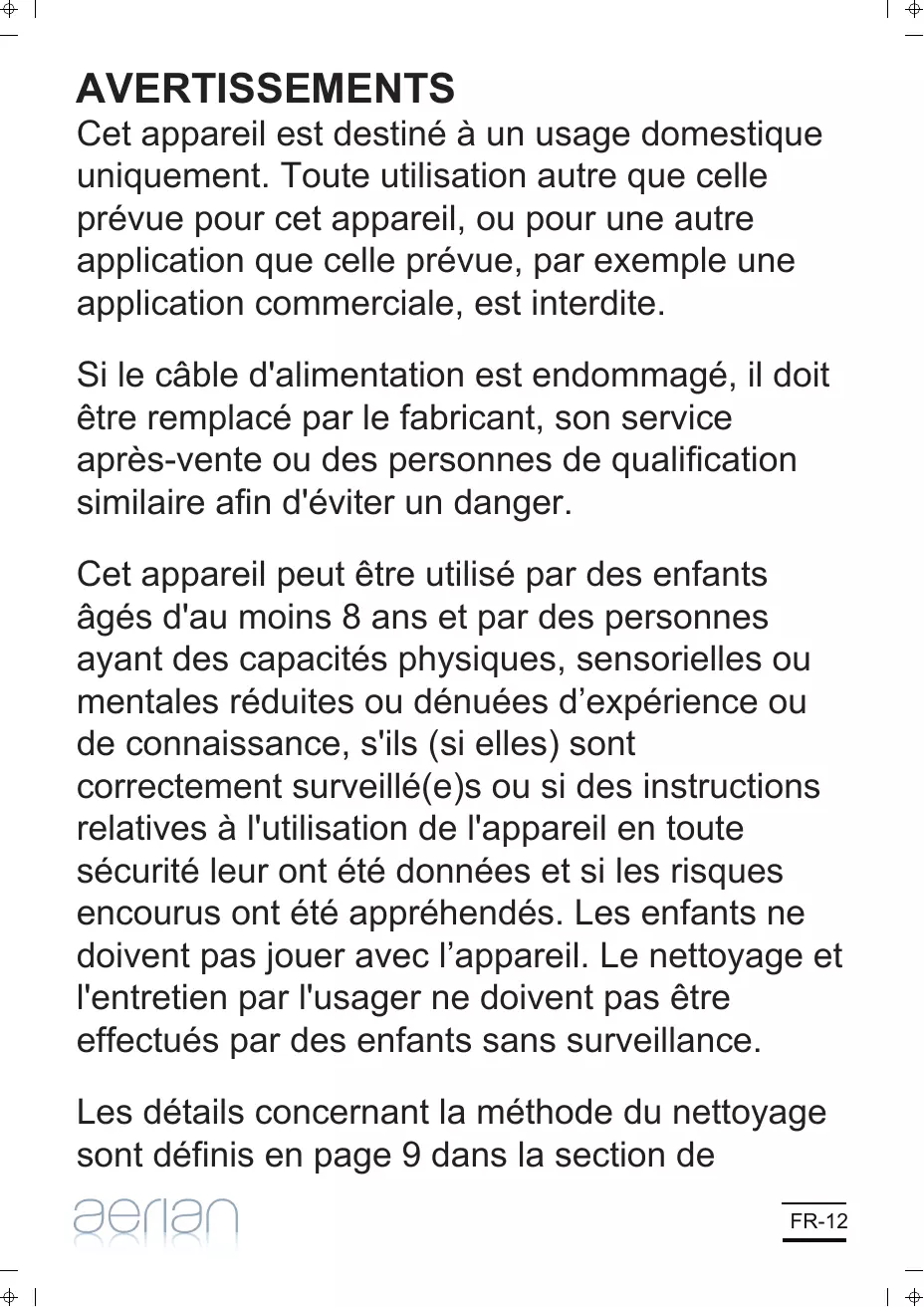

145x210mm Aerian 2016.1.25 ASF16DCT AVERTISSEMENTS Cet appareil est destiné à un usage domestique uniquement. Toute utilisation autre que celle prévue pour cet appareil, ou pour une autre application que celle prévue, par exemple une application commerciale, est interdite. Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente ou des personnes de qualification similaire afin d'éviter un danger. Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d’expérience ou de connaissance, s'ils (si elles) sont correctement surveillé(e)s ou si des instructions relatives à l'utilisation de l'appareil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Les enfants ne doivent pas jouer avec l’appareil. Le nettoyage et l'entretien par l'usager ne doivent pas être effectués par des enfants sans surveillance. Les détails concernant la méthode du nettoyage sont définis en page 9 dans la section de FR-12 “NETTOYAGE ET ENTRETIEN”. La batterie doit être éliminée de façon sûre. Les piles doivent être installées en respectant la polarité +/-. Les piles usagées doivent être enlevées de l'appareil. Il convient d’attirer l’attention sur les problèmes d’environnement dus à la mise au rebut des piles usagées de façon sûre. Déposez-les dans des bacs de collecte prévus pour cet effet (renseignez-vous auprès de votre revendeur afin de protéger l'environnement). Les piles (piles installées) ne doivent pas être exposées à une chaleur excessive telle que celle du soleil, d'un feu ou d'origine similaire. Avertissement ! Une fois l’installation terminée, il est strictement interdit d’enlever les grilles de protection avant toute opération de nettoyage ou de maintenance. Ne jamais utiliser le ventilateur sans ses grilles de protection. FR-13 En ce qui concerne les informations détaillées sur l’assemblage et la façon de fixer le ventilateur avec des vis, référez-vous dans la section “ASSEMBLAGE”. Nos emballages / produits peuvent faire l’objet d’une consigne de tri, pour en savoir plus: www.quefairedemesdechets.fr

INSTRUCTIONS IMPORTANTES DE

SÉCURITÉ Lisez toutes les instructions avant d’utiliser l’appareil et conservez-les pour consultation ultérieure.

• N’insérez jamais les doigts, des crayons ou tout autre objet à travers les grilles lorsque le ventilateur est en fonctionnement.
• Éteignez et débranchez le ventilateur de la prise secteur quand vous ne l’utilisez pas et avant de le déplacer ou de le nettoyer.
• Ne débranchez pas le ventilateur en tirant sur le câble d’alimentation. Tirez sur la fiche pour la débrancher.
• L’appareil doit toujours reposer sur une surface stable pendant qu’il fonctionne. FR-14

• Ne laissez pas les cheveux, voilages, nappes ou vêtements amples entrer en contact avec les pièces mobiles du ventilateur, car cela peut provoquer un dommage ou des blessures.
• Ne faites pas fonctionner le ventilateur à proximité d’une fenêtre recouverte de buée.
• Ne faites pas fonctionner le ventilateur à l’aide d’un régulateur de vitesse à semi-conducteurs.
• Ne faites pas fonctionner le ventilateur dans une pièce où des liquides inflammables sont utilisés ou stockés. Manipulation et utilisation de la pile Avertissements concernant la pile de la télécommande : La pile ne doit être manipulée que par les adultes. Ne laissez pas un enfant utiliser la télécommande si le couvercle du logement de la pile de la télécommande n’est pas correctement refermé. Le type de pile utilisée dans cette télécommande est une pile lithium CR2032. Cette pile se trouve dans la télécommande et est facilement accessible. Ouvrez le couvercle du logement de la pile au dos de la télécommande, puis retirez la pile. La pile doit être mise au rebut dans un centre de recyclage local. FR-15 PIÈCES

4. Écrou de verrouillage

7. Boîtier du moteur

8. Panneau de contrôle

9. Support de fixation de la télécommande

10. Câble d’alimentation

12. Bague de réglage de la hauteur

15. Bouton de verrouillage

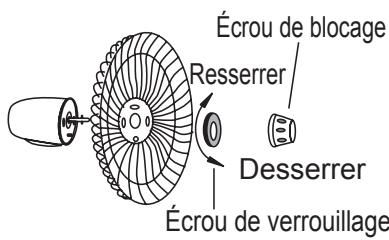

Moteur à courant continu Le ventilateur est équipé d’un moteur à courant continu. Les moteurs à courant continu sont jusqu’à 70 % plus efficaces que les moteurs traditionnels à courant alternatif, ils sont également plus durables. ASSEMBLAGE ATTENTION: NE BRANCHEZ PAS le câble d’alimentation du ventilateur avant que l’appareil ne soit entièrement assemblé. Le ventilateur ne doit en aucun cas être utilisé si l’une des pales de l’hélice est fendue ou abîmée. Assembler le socle, les tubes et le boîtier du moteur 1.Dévissez et retirez le bouton de verrouillage situé sous le tube externe. 2.Tirez le tube interne par le haut du tube externe à la hauteur désirée et fixez-le fermement en tournant la bague de réglage de la hauteur dans le sens horaire. 3.Insérez le bas du tube externe dans le trou FR-16 supérieur du socle et fixez-le avec le bouton de verrouillage. 4.Desserrez la vis de fixation au bas du pied du boîtier du moteur. 5.Insérez le pied du boîtier du moteur sur le haut du tube interne. Resserrez la vis de fixation. Boîtier du moteur Vis de fixation Assembler le ventilateur Assembler la grille arrière 1.Dévissez et retirez l’écrou de blocage de Écrou de blocage l’axe du moteur en le tournant dans le Resserrer sens horaire. 2.Dévissez l’écrou de verrouillage du Desserrer boîtier du moteur en le tournant dans le sens antihoraire. Écrou de verrouillage 3.Placez la grille arrière sur le boîtier du moteur.

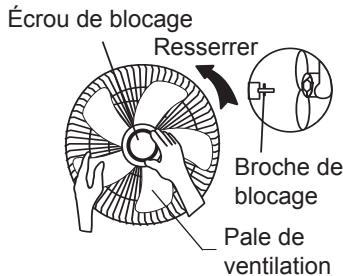

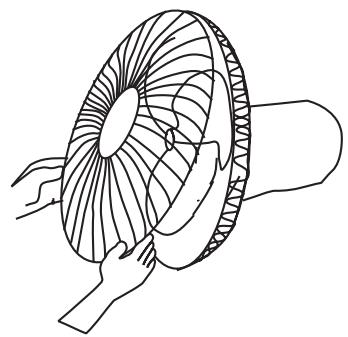

• Veillez à insérer les encoches de la grille arrière dans les picots du boîtier du moteur. 4.Insérez l’écrou de verrouillage sur l’axe et vissez-le dans le sens horaire pour fixer la grille arrière. Assembler les pales 1.Insérez fermement les pales sur l’axe du moteur jusqu’à ce qu’elles atteignent la broche de maintien. 2.Vissez l’écrou de blocage en le tournant dans le sens antihoraire pour fixer les pales sur l’axe du moteur. Écrou de blocage Resserrer Broche de blocage Pale de ventilation Assembler la grille avant 1.Dévissez la petite vis du clip en plastique de la grille avant. 2.Placez la grille avant contre la grille arrière.

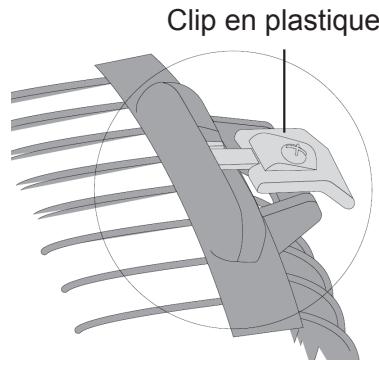

• Positionnez la languette de la grille avant par-dessus le bord de la grille arrière. 3.Appuyez les deux grilles l’une contre l’autre. FR-17 4.Refermez le clip de la grille avant par-dessus le bord de la grille arrière, puis fixez-les deux grilles ensemble en insérant et en vissant la petite vis. Clip en plastique FONCTIONNEMENT 1.Posez le ventilateur sur une surface plane et stable, puis branchez son câble d’alimentation dans une prise électrique.
• Vous entendez un bip. 2.Appuyez sur pour allumer le ventilateur.
• Le ventilateur est muni d’une fonction de mémorisation qui permet au ventilateur de démarrer à la dernière vitesse sélectionnée en mode de ventilation normal.
• Le mode de ventilation normal et le voyant de la vitesse de ventilation correspondante s’allume.
• Pour éteindre le ventilateur, appuyez sur 3.La vitesse se règle en tournant la mollette permettant de choisir parmi 12 niveaux de vitesse : de faible à moyen et élevé.
• Le voyant lumineux correspondant s’allumera. 4.Pour sélectionner le mode de ventilation souhaité, appuyez plusieurs fois sur et le voyant lumineux correspondant s’allumera. Mode normal Mode naturel Le ventilateur fonctionne à une vitesse de ventilation sélectionnée entre les niveaux 1 et Le ventilateur simule une brise en alternant de manière aléatoire différentes vitesses de ventilation. FR-18 Le ventilateur réduit progressivement la vitesse de ventilation. Sourdine Dans ce mode, le ventilateur fonctionne en émettant un niveau sonore faible.

5. Vous pouvez régler le minuteur jusqu’à 7,5 h.

Pour activer le minuteur (PAR TÉLÉCOMMANDE UNIQUEMENT), appuyez d’abord sur de la télécommande et tournez la mollette jusqu’à ce que le(s) voyant(s) de la durée souhaitée s’allume(nt).

• Chaque pression sur la touche augmente la durée de 0,5 h. Une fois que le minuteur a été réglé, le compte à rebours démarrera.
• Quand l’appareil est en veille, il s’allume une fois la durée écoulée.
• Quand l’appareil est allumé, il s’éteint une fois la durée écoulée. 6.Pour activer ou désactiver la fonction oscillation, appuyez plusieurs fois sur 7.Réglages
• Réglage de l’inclinaison Pour modifier l’angle d’inclinaison de la tête du ventilateur, déplacez-la manuellement sur l’angle désiré.
• Réglage de la hauteur Pour régler la hauteur du ventilateur, desserrez la bague de réglage de la hauteur, soulevez ou abaissez précautionneusement le boîtier du moteur et resserrez solidement la bague de réglage de la hauteur. Mode dormir

UTILISER LA TÉLÉCOMMANDE

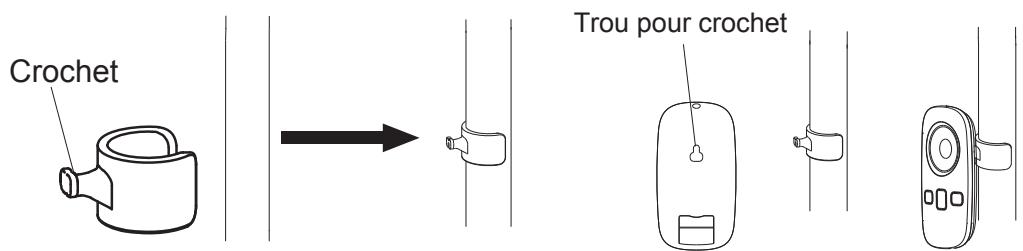

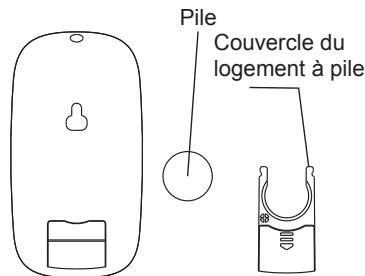

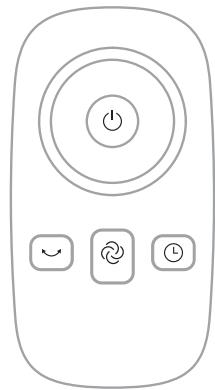

Dirigez la télécommande vers le capteur infrarouge du devant du ventilateur. Pile Installer la pile Couvercle du Faites glisser le couvercle du logement à logement à pile pile en dehors de la télécommande, puis insérez une pile lithium CR2032 dans le logement en positionnant la marque vers le haut, ensuite réinsérez le couvercle du logement. FR-19 Utiliser la télécommande Les touches de la télécommande correspondent à celles du panneau de contrôle du ventilateur, excepté pour le bouton du minuteur Utilisez-les en procédant comme indiqué précédemment. La télécommande peut être fixée au tube interne grâce au support de fixation fourni. Attachez le support de fixation au tube interne et accrochez la télécommande au crochet. Trou pour crochet Crochet

NETTOYAGE ET ENTRETIEN

Éteignez et débranchez toujours le ventilateur de la prise électrique avant de le nettoyer. Nettoyez le ventilateur avec un chiffon légèrement humidifié, puis séchez-le. N’immergez pas le boîtier du moteur dans de l’eau ni dans aucun autre liquide. N’utilisez pas de nettoyant chimique ou abrasif. Rangement Lorsque vous n’utilisez pas le ventilateur, rangez-le dans un endroit sec et sûr.

• S’il est rangé démonté, il est recommandé d’utiliser le carton d’emballage d’origine (ou un carton de même taille). FR-20

• S’il est rangé assemblé ou partiellement assemblé, protégez la tête du ventilateur de la poussière. SPÉCIFICATIONS Caractéristiques nominales : 220-240 V~ 50 Hz 35 W Débit d’air maximal (F) : Puissance d’entrée du ventilateur (P) : Valeur de service (SV) : Consommation en veille (PSB) : Niveau de puissance acoustique du ventilateur (LWA) : Vitesse maximale de l’air (c) : Norme de mesure de la valeur de service : 79,44 m³/min 27 W 2,94 (m³/min)/W 0,45 W 60,64 dB(A) 3,05 m/s IEC 60879 : 1986 (corr. 1992)

En tant que distributeur responsable, nous accordons une grande importance à la protection de l’environnement. Nous vous encourageons à respecter les procédures correctes de mise au rebut de votre appareil, des piles et des éléments d’emballage. Cela aidera à préserver les ressources naturelles et à garantir qu’il soit recyclé d’une manière respectueuse de la santé et de l’environnement. Vous devez jeter ce produit et son emballage selon les lois et les règles locales. Puisque ce produit contient des composants électroniques et parfois des piles, le produit et ses accessoires doivent être jetés séparément des déchets domestiques lorsque le produit est en fin de vie. Pour plus de renseignements sur les procédures de mise au rebut et de recyclage, contactez les autorités de votre commune. FR-21 Apportez l’appareil à un point de collecte local pour qu’il soit recyclé. Certains centres acceptent les produits gratuitement. Hotline Darty France Quels que soient votre panne et le lieu d'achat de votre produit en France, avant de vous déplacer en magasin Darty, appelez le 0 978 970 970 (prix d'un appel local) 7j/7 et 24h/24. Hotline Vanden Borre Le service après-vente est joignable au +32 2 334 00 00, du lundi au vendredi de 8h à 18h et le samedi de 9h à 18h. En raison des mises au point et améliorations constamment apportées à nos produits, de petites incohérences peuvent apparaître dans ces instructions. Veuillez nous excuser pour la gêne occasionnée. Darty Holdings SAS © 14 route d’Aulnay 93140 Bondy, France 07 / 01 / 2016 FR-22
