KF883ID1 - Réfrigérateur-congélateur MIELE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Réfrigérateur-congélateur combiné encastrable
Marque	MIELE
Modèle	KF883ID1
Classe climatique	SN, N, ST, T (+10°C à +43°C)
Alimentation électrique	220-240 V / 50 Hz, fusible 10 A
Réfrigérant	Isobutane R600a (inflammable, quantité sur plaque signalétique)
Éclairage intérieur	Ampoule 220-240 V, 25 W max, culot E14 (s'éteint après 15 min porte ouverte)
Dégivrage	Automatique (réfrigération), manuel (congélation)
Fonction Superfrost	Congélation rapide des aliments frais (activation 4-6h avant, arrêt automatique après 50h)
Froid dynamique	Ventilateur pour répartition homogène du froid dans le réfrigérateur
Alarme sonore	Alarme en cas d'élévation anormale de la température dans le congélateur
Accumulateur de froid	En option (fourni selon modèle) pour maintenir le froid en cas de coupure
Tablette convertible	Tablette en verre coulissante pour ranger des bouteilles hautes
Bacs à légumes	2 bacs pour fruits et légumes
Balconnets	Compartiment beurre/fromage, clayette bouteilles, cloison de maintien ajustable
Tiroirs congélation	Plusieurs tiroirs avec calendrier de congélation et système de repérage
Réversibilité de la porte	Oui (inversion du sens d'ouverture possible)
Entretien	Nettoyage à l'eau tiède et liquide vaisselle; ne pas utiliser de nettoyeur vapeur
Sécurité	Consignes: ne pas toucher les aliments congelés avec les mains mouillées, ne pas recongeler sans cuisson, etc.
Pièces détachées	Ampoule (réf. E14 25W), joints, etc. Disponibles via SAV Miele
Service après-vente	SAV Miele: N°Azur 0810 06 10 00 (prix appel local)

FOIRE AUX QUESTIONS - KF883ID1 MIELE

Comment régler la température du réfrigérateur et du congélateur ?

Utilisez une pièce de monnaie pour tourner les thermostats respectifs vers la droite. Plus le chiffre est élevé, plus la température est basse. Attendez environ 6 à 24 heures pour que la température se stabilise avant de corriger.

Que faire si l'alarme sonore retentit ?

L'alarme indique une température trop élevée dans le congélateur. Vérifiez que la porte est bien fermée, que l'aération n'est pas obstruée et que vous n'avez pas congelé une grande quantité d'aliments frais. Appuyez sur la touche Suppression Alarme sonore pour arrêter le signal.

Comment utiliser la fonction Superfrost ?

Activez-la 4 à 6 heures avant de congeler des aliments frais (24 heures pour la capacité maximale). Appuyez sur la touche Superfrost, le voyant s'allume. Elle se désactive automatiquement après 50 heures ou manuellement en rappuyant sur la touche.

Comment dégivrer le congélateur ?

Arrêtez la zone congélation, sortez les aliments emballés dans du papier journal, laissez la porte ouverte. Accélérez avec deux casseroles d'eau chaude (pas bouillante) placées dans l'appareil porte fermée. N'utilisez jamais d'objets pointus ni de nettoyeur vapeur.

Que faire si la porte du congélateur ne s'ouvre plus ?

Ce n'est pas une panne : c'est l'effet d'aspiration dû à la dépression. Attendez quelques instants et réessayez.

Comment nettoyer l'intérieur de l'appareil ?

Utilisez de l'eau tiède additionnée de liquide vaisselle pour nettoyer les surfaces et accessoires. Rincez à l'eau claire et séchez. Ne jamais utiliser de nettoyeur vapeur ni de produits abrasifs. Nettoyez le conduit d'évacuation de l'eau de dégivrage avec un bâtonnet.

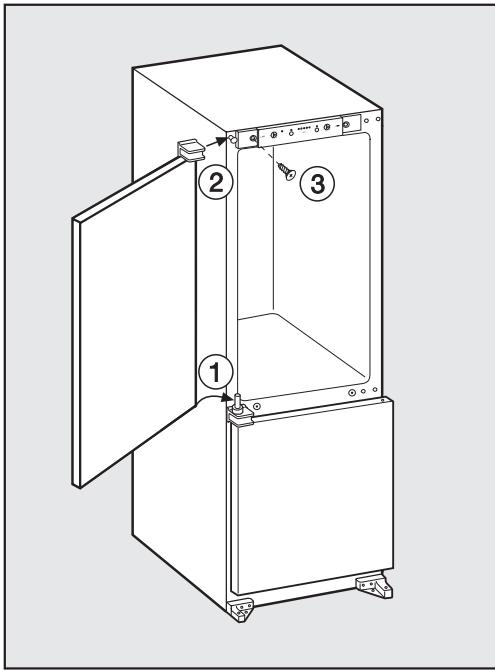

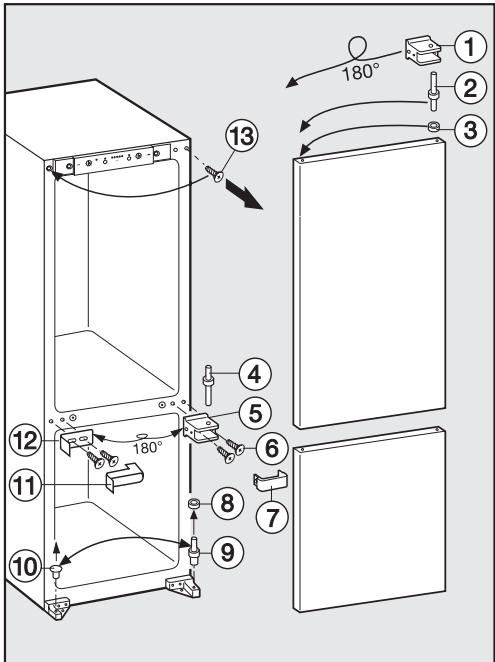

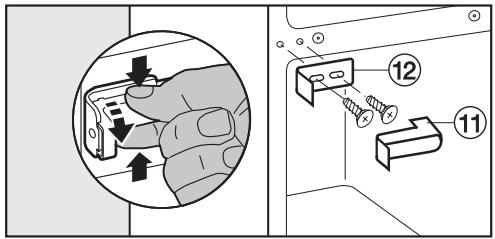

Comment inverser le sens d'ouverture de la porte ?

Suivez les étapes dans la notice : retirez les caches, dévissez les fixations, échangez les pivots de charnière et remontez de l'autre côté. L'opération est illustrée pour un montage à droite ; adaptez pour une ouverture à gauche.

Quels aliments ne faut-il pas congeler ?

Les aliments déconseillés : raisins, salade, radis, crèmes, mayonnaise, œufs entiers, oignons, pommes et poires entières crues. Ne recongelez jamais un produit décongelé sans le cuire.

Comment conserver les fruits et légumes dans le réfrigérateur ?

Placez-les dans les bacs à légumes sans emballage. Évitez de mélanger certains fruits et légumes : les pommes, abricots, poires dégagent des gaz qui accélèrent le vieillissement des kiwis, brocolis, etc.

Que faire en cas de panne de courant prolongée ?

Utilisez l'accumulateur de froid (si fourni) pour maintenir la température. Évitez d'ouvrir les portes. Si la panne dure longtemps, vérifiez si les aliments congelés ont décongelé ; ne les recongelez pas sans les cuire.

MODE D'EMPLOI KF883ID1 MIELE

Notice d'utilisation et de montage

Combines réfrigérateur-congélateur

KF 882 iD-1

KF 883 iD-1

Lisez impérativement cette notice

d'utilisation et de montage avant d'installer

et de mettre en service cet appareil. Vous vous

protégerez ainsi et éviterez de

déterminer votre appareil.

Table des matières

Description de l'appareil 4 Votre contribution à la protection de l'environnement 6 Prescriptions de sécurité et mises en garde 7 Enclenchement et arrêt de l'appareil 11 En cas d'absence prolongée 12 Choix de la bonne température 13 ... dans la zone réfrigération 13 ... dans la zone congélation 13 Réglage de la température 13 Affichage de la température de la zone congélation 14 Alarme sonore 15 Enclenchement du système d'alarme 15 Désactivation de l'alarme sonore 15 Fonction "Superfrost" et "froid dynamique" 16 Processus de congélation pour les produits frais 16 Fonction Superfrost 16 Froid dynamique 17 Rangement des denrées dans la partie réfrigération 18 Les différentes zones de température de votre réfrigérateur 18 Partie la plus froide de la zone réfrigération 18 Partie la plus chaude de la zone de réfrigération 18 Aliments pour lesquels la conservation au réfrigérateur est déconseillée 18 Stockage des denrées 19 Fruits et légumes 19 Économie d'énergie 19 Aménagement intérieur 20 Déplacer les tablettes 20 Tablette convertible 20 Déplacer les clayettes 20 Déplacer la cloison de maintien pour bouteilles 20 Conseils pour la congélation et la conservation 21 Pouvoir de congélation maximal 21 Conservation de produits surgelés 21

Congélation de produits frais 21

Conseils pour la congélation 21 Emballage 22 Avant la congélation 22 Congélation 22

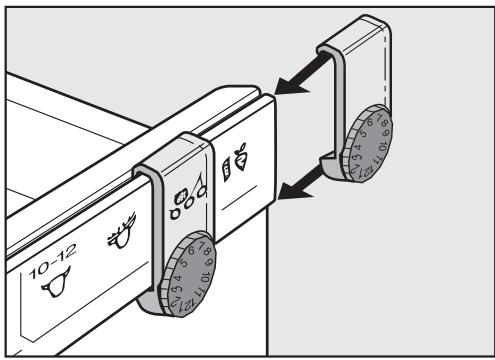

Calendrier de congélation 23 Système de repérage des produits surgelés 23 Décongélation 23 Préparation de glaçons 24 Rafraîchissement rapide de boissons 24 Utilisation de tablettes de congélation 24 Accumulateur de froid 25

Dégivrage 26 Entretien 28 Intérieur de l'appareil, accessoires 28 Orifices d'aération 28 Joints de porte 28 Pannes - Que faire ? 30 Service Après-Vente 33 Branchement électrique 34 Montage 35 Lieu d'installation 35

Classe climatique 35

Aération 35 Avant l'encastrement 35 Encastrement dans un meuble de séparation 35

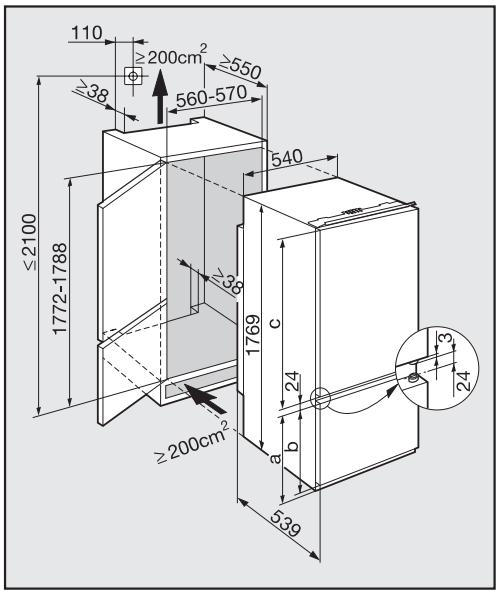

Cotes d'encastrement 36 Inversion du sens d'ouverture de porte 37 Encastrement 39

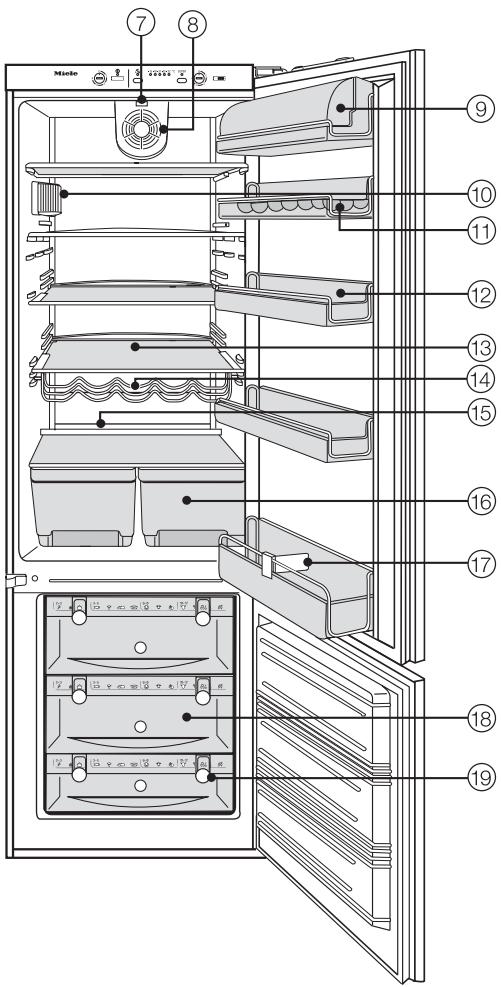

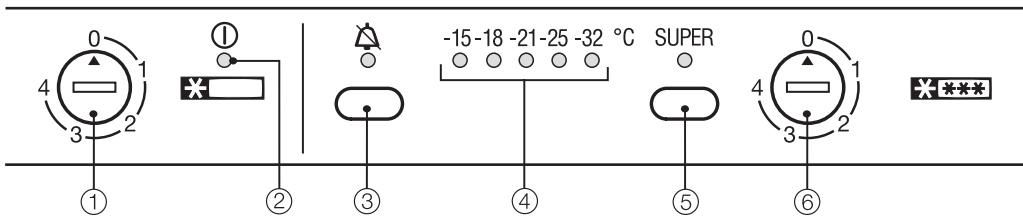

① Bouton Marche/Arrêt et thermostat - Zone réfrigération ② Voyant Zone réfrigération ③ Touche et voyant "Suppression alarme sonore"

④ Afficheur de température - Zone congélation ⑤ Touche et voyant Superfrost ⑥ Bouton Marche/Arrêt et thermostat - Zone congélation

⑦ Touche "Froid dynamique" ⑧ Ventilateur ⑨ Compartiment à beurre et fromage ⑩ Éclairage intérieur ⑪ Boîtes à œufs ⑫ Balconnet contreporte ⑬ Tablette ⑭ Clayette range-bouteilles ⑮ Conduit et orifice d'évacuation pour eau de dégivrage ⑯ Bacs à fruits et légumes ⑰ Cloison de maintien pour bouteilles

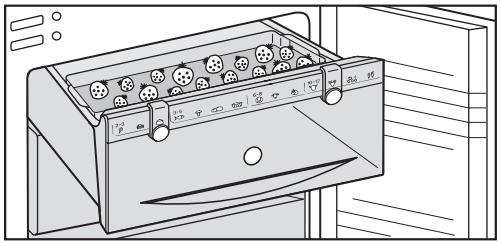

⑱ Tiroir avec calendrier de congélation ⑲ Système de repérage pour produits congelés

Enlèvement de l'emballage

L'emballage protège l'appareil contre les avaries de transport. Les matériaux utilisés sont choisis en fonction de critères écologiques de façon à en faciliter le recyclage.

Le recyclage de l'emballage économise les matières premières et réduit le volume des déchets à éliminer. En principe, votre revendeur reprend l'emballage.

Enlèvement de l'ancien appareil

Les anciens appareils contiennent souvent encore des matériaux recyclables. Ils contiennent également des matériaux nocifs, nécessaires au bon fonctionnement et à la sécurité de l'appareil. Ces matériaux peuvent être dangereux pour les hommes et l'environnement s'ils restent dans la collecte de déchets ou s'ils sont mal manipulés. Ne jetez par conséquent en aucun cas votre appareil avec les déchets.

Faites appel au service d'enlèvement ou aux sites de dépôt mis en place par votre commune et spécialement adaptés à l'enlèvement de ce type d'appareils.

Veillez à ne pas endommager les tubulures du circuit frigorifique de votre réfrigérateur jusqu'à son enlèvement vers une décharge assurant le recyclage des matériaux. On évitera ainsi que le fluide frigorifique contenu dans le circuit et l'huile contenue dans le compresseur ne soient libérés dans l'atmosphère.

Gardez l'ancien appareil hors de portée des enfants jusqu'à son enlèvement, pour éviter tout accident. Le mode d'emploi vous fournit des indications à ce sujet sous la rubrique "Prescriptions de sécurité et mises en garde".

Cet appareil répond aux réglementations de sécurité en vigueur. Une utilisation inappropriée peut néanmoins causer des dégâts corporels et matériels.

Lisez le mode d'emploi avec attention avant de mettre votre appareil en service. Il vous fournit des informations importantes sur la sécurité, l'utilisation et l'entretien de l'appareil. Vous vous protégerez ainsi et éviterez de détériorer votre appareil.

Conservez ce mode d'emploi et remettez-le à un éventuel futur propriétaire.

Utilisation conforme

Utilisez cet appareil uniquement pour conserver des produits surgelés, congeler des produits frais et préparer des glaçons. Tout autre utilisation est interdite et peut être dangereuse.

Le fabricant ne peut être tenu responsable de dommages résultant d'une utilisation non conforme du produit ou d'une manipulation incorrecte.

Sécurité technique

Ce congélateur contient du frigorigène Isobutane (R600a), un gaz naturel peu polluant mais inflammable. Il ne nuit pas à la couche d'ozone et n'augmente pas l'effet de serre. Le recours à ce frigorigène peu polluant a en partie entraîné une augmentation des bruits d'utilisation. En plus des bruits de fonctionnement normaux du compresseur, il est ainsi possible que des bruits d'écoulement dans l'ensemble du circuit de refroidissement soient audibles. Ces effets secondaires sont malheureusement inévitables bien qu'ils n'aient aucune incidence sur le fonctionnement même de l'appareil. Veillez à n'endommager aucune pièce du circuit frigorifique lors du transport et de l'installation de l'appareil. Les projections d'Isobutane peuvent causer des lésions oculaires! Si des pièces sont endommagées : évitez de placer l'appareil près de flammes ou de sources de chaleur, débranchez l'appareil, aérez la pièce dans laquelle se trouve l'appareil pendant quelques minutes et avertissez le SAV.

La taille de la pièce, où est installé le congélateur, doit être proportionnelle à la quantité de frigorigène contenue dans l'appareil. Une fuite éventuelle peut former un mélange gaz-air inflammable dans les pièces trop petites. Le volume de la pièce doit être d'au moins 1m³ pour 8g de frigorigène. La quantité de frigorigène est indiquée sur la plaque signalétique à l'intérieur du congélateur.

Prescriptions de sécurité et mises en garde

Avant de brancher le réfrigérateur, comparez impérativement les données de raccordement (tension et fréquence) figurant sur la plaque signalétique avec celles du réseau électrique. Ces données doivent absolument concorder pour éviter tout dommage à l'appareil. En cas de doute, consultez un électricien. La sécurité électrique de cet appareil n'est garantie que s'il est raccordé à un système de mise à la terre homologué. Il est très important que cette condition de sécurité élémentaire soit respectée et, en cas de doute, faites contrôler toute l'installation domestique par un professionnel. Le fabricant ne peut être tenu pour responsable des dégâts causés par une mise à la terre manquante ou défectueuse de l'installation. Le bon fonctionnement de l'appareil n'est garanti que s'il est monté et raccordé conformément au mode d'emploi. Le montage et la mise en service de cet appareil sur des unités mobiles (par exemple des bateaux) ne peuvent être effectués que par des entreprises spécialisées ou des professionnels, en veillant à ce que les conditions nécessaires à un fonctionnement en toute sécurité soient réunies.

Les interventions techniques ne doivent être exécutées que par des professionnels. Des travaux d'installation, d'entretien ou de réparation incorrects peuvent entraîner de graves dangers pour l'utilisateur, pour lesquels le fabricant décline toute responsabilité.

L'appareil n'est déconnecté du réseau que si l'une des conditions suivantes est remplie :

• la fiche de l'appareil est débranchée. Ne tirez pas sur le cordon, mais sur la fiche pour débrancher l'appareil.
• le fusible de l'installation domestique est retiré.

Ne branchez pas l'appareil à l'aide d'une rallonge, qui ne garantit pas une sécurité suffisante (risque de surchauffe, etc.).

Utilisation

Ne touchez pas les produits congelés avec les mains mouillées.

Ils peuvent geler. Risque de blessure !

N'utilisez pas d'appareils électriques à l'intérieur de l'appareil (par exemple pour fabriquer de la glace).

Des étincelles peuvent se produire. Risque d'explosion !

Ne consommez jamais de glaçons ou d'esquimaux glacés, en particulier les sorbets, qui sortent directement du congélateur. Les températures très basses des glaces peuvent geler les lèvres ou la langue. Risque de blessure !

Ne recongelez jamais d'aliments partiellement décongelés ou totalement. Consommez-les le plus rapidement possible, car ils perdent leur valeur nutritive et s'abîment. Vous pouvez recongeler des aliments cuisinés préalablement. Ne stockez pas de produits explosifs ou d'aérosols dans l'appareil. L'enclenchement du thermostat peut provoquer des étincelles. Ces dernières peuvent faire exploser les mélanges inflammables. Placez les alcools forts verticalement dans la zone de réfrigération et veillez à ce que les bouteilles soient bien fermées hermétiquement. N'entreposez pas de boîtes de conserve ni de bouteilles de boissons contenant du gaz carbonique ou des liquides dans le congélateur. Les boîtes et bouteilles peuvent exploser. Vous pouvez vous blesser et endommager votre appareil. Sortez les bouteilles que vous avez mises à rafraîchir au congélateur au plus tard une heure après. Sinon elles peuvent éclater. Risque de blessure ou de dommages ! Ne consommez pas d'aliments stockés au congélateur depuis trop longtemps, vous risquez de vous intoxiquer. La durée de conservation dépend de nombreux facteurs comme par exemple le degré de fraîcheur, la qualité des aliments et la température de conservation. Respectez les dates limites de conservation indiquées par les fabricants d'aliments.

N'utilisez pas d'objets pointus ou coupants pour

• enlever les couches de givre ou de glace,
• décoller les glaçons et aliments pris dans la glace.

Vous risquez de percer le circuit frigorifique et l'appareil sera inutilisable.

Ne placez jamais d'appareils électriques ou de bougies dans le congélateur pour accélérer le dégivrage. Vous pouvez endommager le plastique. N'utilisez pas de bombes dégivrantes. Elles peuvent former des gaz explosifs, contenir des solvants ou des agents propulsants qui endommagent le plastique et sont nocifs à la santé. Ne traitez pas le joint du couvercle avec des huiles ou des graisses, sinon il devient poreux. Veillez à ne pas obstruer la fente d'aération dans le socle ainsi que la sortie d'air qui se trouve sur le dessus de l'armoire. L'air ne pourra plus circuler convenablement. La consommation risque également d'augmenter et des éléments de l'appareil peuvent être endommagés.

Prescriptions de sécurité et mises en garde

Cet appareil est prévu pour une certaine classe climatique (température ambiante) dont il faut respecter les limites. La classe climatique est indiquée sur la plaque signalétique de l'appareil. Une température ambiante plus BASSE entraîne un arrêt prolongé du compresseur, de sorte que le congélateur ne peut fournir la température nécessaire.

N'utilisez en aucun cas de nettoyeur vapeur pour nettoyer l'appareil.

La vapeur peut humidifier les pièces sous tension et provoquer un court-circuit.

Enlèvement de l'ancien appareil

Détruisez la serrure à ressort ou à pêne de votre ancien réfrigérateur dont vous voulez vous débarrasser. Vous éviterez que les enfants ne s'y enferment en jouant au péril de leur vie.

Rendez les appareils usagés inutilisables. Débranchez l'appareil et coupez le cordon d'alimentation.

N'endommagez aucune pièce du circuit frigorifique, en

• perçant les conduits de l'évaporateur contenant du frigorigène.
• coudant les tubulures
• rayant les revêtements de surface.

Les projections du frigorigène peuvent provoquer des lésions oculaires.

Le fabricant ne peut être tenu pour responsable des dégâts dus au non-respect des prescriptions de sécurité et des mises en garde.

Avant la première utilisation

Nettoyez l'intérieur de l'appareil et les accessoires à l'eau tiède, puis séchez le tout avec un chiffon.

Après le transport, laissez reposer l'appareil 1/2 heure à 1 heure avant de le brancher. C'est très important pour garantir son bon fonctionnement ultérieur.

Enclenchement de l'appareil

Les zones réfrigération et congélation sont dotées de commandes séparées qui vous permettent de n'en enclencher qu'une (réfrigérateur seul ou congélateur seul), si besoin est.

Réfrigération

Tournez le bouton Marche/Arrêt de la zone réfrigération vers la droite avec une pièce de monnaie.

Tournez le bouton Marche/Arrêt jusqu'à la butée sans forcer, puis revenez en sens inverse, sinon il sera détérioré.

Le voyant de la zone réfrigération s'allume. Celle-ci commence à produire du froid et l'éclairage intérieur s'allume à l'ouverture de la porte.

Congélation

Tournez le bouton Marche/Arrêt vers la droite avec une pièce de monnaie.

La diode de l'alarme sonore clignote. Un signal sonore retentit peu après, la zone congélation commence à produire du froid.

Laissez fonctionner la zone congélation pendant quelques heures avant d'y déposer des aliments pour que la température soit suffisamment BASSE.

Désactivation de l'alarme sonore

• Appuyez sur la touche "Suppression Alarme sonore".

Celle-ci s'arrête de fonctionner. Le voyant reste allumé jusqu'à ce que la plage thermique sélectionnée soit atteinte.

Accumulateur de froid

(suivant modèles)

Placer l'accumulateur de froid dans le tiroir du haut ou sur la tablette de congélation pour gagner de la place. Il faut l'y laisser 24 heures pour qu'il produise sa puissance frigorifique maximale.

Arrêt de l'appareil

Tournez le bouton Marche/Arrêt vers la gauche en position "0" avec une pièce de monnaie.

Tous les voyants s'éteignent et la production de froid s'arrête.

En cas d'absence prolongée

Si vous n'utilisez pas l'appareil pendant une période relativement longue,

arrêtez l'appareil, débranchez-le, dégivrez la zone de congélation, nettoyez l'appareil et laissez les portes légèrement entrouvertes pour éviter les odeurs.

De la moisissure risque de se former si l'appareil reste arrêté un certain temps, non nettoyé et portes fermées.

Il est très important de sélectionner correctement la température pour bien conserver les aliments. Ceux-ci s'abîment vite sous l'action de micro-organismes et une bonne température de conservation peut retarder voire empêcher leur dégradation, puisqu'une température très BASSE ralentit le développement des micro-organismes.

La température à l'intérieur de l'appareil augmente

• en fonction de la fréquence et de la durée des ouvertures de porte,
• en fonction de la quantité d'aliments stockés,
• en fonction de la température des aliments frais,
• en fonction de la température ambiante de la pièce où est installé l'appareil. Celui-ci est prévu pour une certaine classe climatique (température ambiante) dont il faut respecter les limites.

... dans la zone réfrigération

Nous recommandons une température de 5 °C au milieu de l'appareil.

... dans la zone congélation

Il faut obtenir une température de -18 °C pour congeler des aliments frais et les conserver longtemps.

Le développement des micro-organismes est largement stoppé à cette température. La décomposition des aliments par les micro-organismes redémarre dès que la température remonte à -10 °C et ils se conservent moins longtemps.

C'est pour cette raison qu'il ne faut recongeler des aliments décongelés partiellement ou totalement qu'après les avoir cuisinés. Les températures de cuisson élevées détruisent la plupart des micro-organismes.

Réglage de la température

Vous pouvez régler indépendamment la température de la zone réfrigération et de la zone congélation aux deux thermostats.

• Tournez les thermostats vers la droite sur un chiffre avec une pièce de monnaie.

Tournez les thermostats jusqu'à la butée sans forcer et revenez en arrière, sinon ils seront endommagés.

Plus le chiffre est élevé, plus la température dans l'appareil est basse.

Affichage de la température de la zone congélation

En fonctionnement normal, l'affichage sur le bandeau de commande indique la température de la zone la plus chaude de la zone congélation. À chaque affichage correspond une plage thermique de la zone congélation et non une température précise.

Lorsque vous modifiez la température au thermostat, contrôlez l'affichage environ 6 heures plus tard pour un appareil peu rempli et 24 heures plus tard pour un appareil plein, ceci pour que la température interne puisse se stabiliser. La véritable température de congélation n'est obtenue qu'à ce moment-là. Corrigez éventuellement la température.

Une élévation de la température supérieure à -18 °C n'a pas de conséquence

• à la mise en service de l'appareil,
• en cas d'ouverture de porte un peu longue pour décharger ou entreposer de grosses quantités d'aliments surgelés,
• en cas de congélation d'aliments frais.

Si la température remonte pendant un temps relativement long, contrôlez si les aliments congelés décongèlent partiellement ou totalement. Dans le dernier cas, consommez-les aussi vite que possible.

Votre congélateur est équipé d'une alarme sonore qui vous avertit de toute élévation de température anormale. L'alarme sonore se déclenche lorsque la température a atteint une plage thermique trop élevée. Le voyant de l'alarme sonore se met à clignoter. Si une plage thermique trop élevée est détectée, vérifiez le réglage du bouton.

L'alarme sonore et visuelle se déclenchent toujours

• à l'enclenchement de la zone de congélation,
• lorsque la porte reste ouverte pendant un certain temps pour déposer, trier ou sortir des produits congelés,
• lors de la congélation d'une grande quantité d'aliments,
• en cas de panne de courant relativement longue.

Enclenchement du système d'alarme

Le système d'alarme est toujours prêt à fonctionner. Il est enclenché d'office.

Désactivation de l'alarme sonore

L'alarme sonore s'arrête et le voyant s'éteint dès que la plage thermique sélectionnée est atteinte dans la zone de congélation. Si néanmoins l'alarme sonore vous gêne, vous pouvez la couper plus tôt.

• Appuyez sur la touche de suppression de l'alarme sonore.

Celle-ci s'arrête. Le voyant de l'alarme reste allumé et ne s'éteint que lorsque la plage thermique sélectionnée est atteinte. Le système d'alarme est ainsi à nouveau prêt à fonctionner.

Processus de congélation pour les produits frais

Les aliments frais doivent être congelés à cœur aussi rapidement que possible afin de conserver leur valeur nutritive, vitamines, aspect et goût.

Plus les aliments sont congelés lentement, plus les cellules perdent de liquide et se contractent.

Seule une partie du liquide perdu est restituée aux cellules lors de la décongélation.

Cela signifie en pratique que les aliments perdent une grande partie de leur jus, reconnaissable au fait qu'ils baignent dans une certaine quantité de liquide à la décongélation.

Lorsque les aliments ont été congelés rapidement, les cellules perdent beaucoup moins de liquide et elles se contractent beaucoup moins.

Elles retrouvent presque tout leur jus à la décongélation.

Fonction Superfrost

Enclenchez la fonction Superfrost avant de congeler des aliments frais dans les meilleures conditions.

Exceptions :

• lorsque vous déposez des aliments déjà congelés dans votre congélateur.
• lorsque vous congelez seulement 2 kg d'aliments max. par jour.

Activation de la fonction Superfrost

Il faut enclencher la fonction Superfrost 4 à 6 heures avant de déposer les aliments à congeler. Si vous utilisez le pouvoir de congélation maximal de votre appareil, activez la fonction Superfrost 24 heures au préalable.

Enfoncez la touche Superfrost, le voyant s'allume.

La température diminue, car l'appareil fonctionne à plein rendement.

Désactivation de la fonction Superfrost

Elle s'arrête automatiquement après 50 heures. Le voyant s'éteint et le congélateur se remet à fonctionner à puissance frigorifique normale.

Vous pouvez arrêter la fonction Superfrost vous-même dès qu'une température constante d'au moins -18 °C est atteinte afin d'économiser l'énergie.

Appuyez sur la touche Superfrost, le voyant s'éteint.

L'appareil refonctionne à puissance normale.

Froid dynamique

Le froid dynamique assure une répartition homogène du froid à tous les niveaux du réfrigérateur.

Tous les aliments sont réfrigérés à une température pratiquement identique. Vous pouvez continuer à régler la température avec le thermostat.

Nous vous recommandons d'activer le froid dynamique dans les cas suivants :

• Température ambiante élevée (à partir de 30 °C) et
• Degré d'hygrométrie élevé.

Activation du froid dynamique

Poussez le curseur du froid dynamique sur la position de mise en marche. Celui-ci se trouve au-dessus du ventilateur, qui se met alors à fonctionner.

Désactivation du froid dynamique

Nous vous recommandons de désactiver le froid dynamique en cas de température ambiante (en dessous de 30 °C) et d'hygrométrie normales pour économiser l'énergie.

Poussez le curseur sur "0".

Le ventilateur s'arrête après un petit moment.

Les différentes zones de température de votre réfrigérateur

Dans la partie réfrigération, la circulation naturelle de l'air entraîne la formation de zones de température. L'air froid, par exemple, descend vers le bas de l'appareil. Utilisez les différentes zones de température de façon appropriée pour ranger les aliments !

Partie la plus froide de la zone réfrigération

La partie la plus froide est située au-dessus des bacs à légumes.

Rangez-y les denrées périssables et fragiles, telles que :

• poisson, viande et volaille
• charcuterie, plats cuisinés,
• plats à base d'œufs ou de crème
• pâté frais, pâte à gâteau, à pizza ou à quiche, fromage au lait cru et autres produits à base de lait cru,
• légumes cuits sous un emballage plastique et tous les aliments frais dont la date de péremption est fonction d'un stockage à 4 °C.

Partie la plus chaude de la zone de réfrigération

Elle est située dans la partie supérieure de la contre-porte. Elle est idéale pour la conservation du beurre (afin qu'il soit plus facile à tartiner) et des fromages (afin qu'ils conservent leur goût).

Ne stockez pas de produits explosifs ou contenant des gaz propulseurs combustibles (bombe de crème chantilly...). Risque d'explosion !

Stockez les bouteilles d'alcool fort verticalement, dans des bouteilles fermées de façon totalement étanche.

Ne stockez pas d'huile dans la contre-porte. Une éventuelle fuite pourrait en effet provoquer des fissures dans le plastique de celle-ci.

Les aliments ne doivent pas toucher la paroi arrière, sinon ils peuvent geler.

Aliments pour lesquels la conservation au réfrigérateur est déconseillée

Certains aliments ne se conservent pas bien au réfrigérateur :

• fruits et légumes ne supportant pas le froid : bananes, avocats, papayes, fruits de la passion, aubergines, poivrons, tomates et concombres
• fruits encore verts
• pommes de terre
• parmesan.

Stockage des denrées

Emballez ou couvrez systématiquement les denrées. Vous évitez ainsi la propagation d'odeurs, le dessèchement des aliments et la transmission de bactéries. Le réglage correct de la température et une hygiène correcte retardent la prolifération de bactéries telles que la salmonelle.

Fruits et légumes

Vous pouvez conserver les fruits et légumes dans les bacs sans les emballer. Cependant, certains légumes dégagent des gaz qui accélèrent le processus de vieillissement. D'autres réagissent à ces gaz. Il est donc déconseillé de mélanger certains fruits et légumes dans un même bac.

Fruits qui dégagent des gaz :

Pommes, abricots, poires, nectarines, pêches, prunes, avocats et figues.

Fruits et légumes qui réagissent aux gaz dégagés par d'autres aliments :

Kiwis, brocolis, chou-fleur, choux de Bruxelles, mangues, melons, pommes, abricots, concombres, tomates, poires, nectarines et pêches.

Économie d'énergie

• La température à l'intérieur de l'appareil remonte si la porte est ouverte fréquemment et longtemps. Le compresseur doit fonctionner plus longuement pour maintenir la température à l'intérieur de l'appareil. La porte doit être ouverte le moins souvent et le moins longtemps possible.
• Si votre appareil est mal rangé, vous passerez davantage de temps porte ouverte à chercher les aliments, provoquant ainsi une remontée de la température ! Rangez bien les aliments.
• Laissez d'abord refroidir les plats et boissons chaudes avant de les mettre dans l'appareil.
• Ne serrez pas trop les aliments afin que l'air puisse circuler entre eux.

Déplacer les tablettes

Les tablettes peuvent être déplacées en fonction de la hauteur des aliments.

Tirez la tablette jusqu'à la butée et retirez-la en la soulevant légèrement vers l'avant. Réinsérez la tablette avec la courbure arrière vers le haut à l'endroit souhaité. Le rebord arrière doit être tourné vers le haut afin que les aliments ne soient pas en contact avec la paroi et afin qu'ils n'y adhèrent pas.

Tablette convertible

Afin de pouvoir ranger des éléments hauts comme par exemple les bouteilles et les membres, une tablette convertible est à votre disposition. Vous pouvez faire glisser l'avant de cette tablette vers l'arrière.

• Soulevez légèrement la partie avant de la tablette en verre et poussez-la doucement sous la partie arrière.

Déplacer les clayettes

Poussez la clayette vers le haut et retirez-la par l'avant. Réinsérez la clayette à l'endroit souhaité. Veillez à ce qu'elle soit correctement posée sur les élévations.

Déplacer la cloison de maintien pour bouteilles

(en série ou en option suivant modèle)

Vous pouvez déplacer la cloison vers la droite ou la gauche. Les bouteilles sont ainsi mieux maintenues lorsque vous ouvrez et fermez la porte.

Pouvoir de congélation maximal

Afin que les aliments puissent être congelés à cœur le plus rapidement possible, il est important de veiller à ne jamais dépasser le pouvoir de congélation maximal de l'appareil. Celui-ci est indiqué sur la plaque signalétique de l'appareil : "Pouvoir de congélation : ...kg/24 h".

Conservation de produits surgelés

Afin de conserver au besoin des produits surgelés achetés dans le commerce, contrôlez plusieurs points à l'achat :

Assurez-vous que l'emballage n'est pas abîmé, contrôlez la date limite de conservation et la température du congélateur du magasin. Si celle-ci est supérieure à -18 °C, les produits surgelés se conserveront moins longtemps. Prenez les produits surgelés juste avant de passer en caisse et utilisez un sac isotherme ou du papier journal pour les transporter. Rangez les produits surgelés dans le congélateur aussi vite que possible.

Ne recongelez jamais des produits partiellement ou complètement décongelés. Il faut impérativement les avoir cuisinés pour pouvoir les recongeler.

Congélation de produits frais

Il est impératif de ne congeler que des produits frais de première qualité !

Conseils pour la congélation

Aliments pouvant être congelés : viande, volaille, gibier, poisson, légumes, fines herbes, fruits crus, produits laitiers, pain et pâtisseries, restes de repas, jaunes d'œufs et blancs d'œufs, et beaucoup d'autres plats cuisinés. Aliments pour lesquels la congélation est déconseillée :

Raisins, salade, radis, crèmes, mayonnaise, œufs dans leur coquille, oignons, pommes et poires entières crues.

• Afin qu'ils conservent leur couleur, leur goût, leur saveur et la vitamine C qu'ils contiennent, il est fortement recommandé de laver puis de blanchir les légumes et les fruits avant de les congeler. Plonger pour cela les légumes par portion pendant 2 à 3 minutes dans l'eau bouillante, les sortir, les faire refroidir rapidement à l'eau froide puis les égoutter. La viande maigre se congèle mieux que la viande grasse et se conserve beaucoup plus longtemps.
• Afin d'éviter une congélation en bloc, séparez les côtelettes, steaks, escalopes, etc. avec une feuille de plastique.

Conseils pour la congélation et la conservation

• Il ne faut pas saler ou épicer les aliments crus et les légumes blanchis avant de les congeler (les aliments cuisinés peuvent néanmoins être légèrement salés et épicés). La congélation modifie en effet l'intensité du goût de certaines épices.
• Afin d'éviter un début de décongélation des produits déjà congelés et une augmentation de la consommation d'électricité, veillez à bien faire refroidir les aliments et boissons chaudes avant de les mettre au congélateur.

Emballage

• Congelez toujours les aliments par portion.

Emballages recommandés :

• Sacs de congélation plastique
• Rouleaux de films à souder en polyéthylène
• Feuilles d'aluminium
• Barquettes de congélation

• Papier d'emballage
• Papier sulfurisé
• Cellophane
• Sacs poubelle
• Sacs plastique utilisés pour les courses

Chassez l'air de l'emballage. Fermez l'emballage hermétiquement. Utiliser pour cela :

• des élastiques
• des clips en plastique
• des attaches ou
• du ruban adhésif spécial pour la congélation.

Il est également possible de souder les sacs et films de congélation.

N'oubliez pas d'inscrire le contenu et la date de congélation sur l'emballage.

Avant la congélation

Si une quantité d'aliments frais supérieure à 2 kg doit être congelée, activer la fonction "Superfrost" quelque temps avant de mettre les aliments au congélateur (se reporter à la section "Fonction Superfrost" de cette notice).

Congélation

Pour leur congélation, les aliments peuvent être placés dans n'importe quelle partie de la zone de congélation, mais il est préférable d'opter pour un des tiroirs supérieurs. Si une grande quantité d'aliments doit être congelée, il est fortement recommandé de placer ceux-ci directement sur un générateur de froid. Leur congélation s'en trouve ainsi accélérée et optimale. À cet effet, il est possible de retirer un ou plusieurs tiroirs.

Ne pas oublier que le générateur de froid et les tiroirs ne peuvent supporter une charge supérieure à 25 kg !

Afin que les aliments puissent être congelés à cœur le plus rapidement possible, il est conseillé de les répartir sur le fond d'un tiroir ou directement sur un générateur de froid.

Veillez à ce que les emballages soient secs. Cela évite qu'ils ne collent entre eux ou aux tiroirs.

Afin de ne pas provoquer un début de décongélation, les produits frais à congeler ne doivent pas être mis au contact des aliments déjà congelés.

Calendrier de congélation

Le calendrier de congélation présent sur les tiroirs indique la durée de conservation habituelle pour les différents types d'aliments lorsqu'ils ont été congelés frais.

Lorsqu'il s'agit de produits surgelés achetés dans le commerce, il faut se reporter à la durée de conservation indiquée sur l'emballage.

Système de repérage des produits surgelés

Ce système de repérage permet à l'utilisateur de savoir depuis combien de temps les différents aliments sont stockés dans le congélateur.

Chaque tiroir est doté de deux plaquettes pourvues d'une molette sur laquelle sont inscrits les chiffres 1 à 12, représentant les 12 mois de l'année.

Faites glisser la plaquette sur le bord du rail de guidage en partant du bord du tiroir.

Positionnez la plaquette sur le symbole représentant le type d'aliments stockés dans le tiroir et réglez la molette en fonction de la date de congélation.

Décongélation

Les aliments peuvent être décongelés

au micro-ondes, - au four en mode "Chaleur tournante" ou "Décongélation", - à température ambiante ou - au réfrigérateur.

Il est possible de faire cuire des morceaux de viande ou de poisson partiellement décongelés dans une poêle chaude.

Les fruits peuvent être décongelés à température ambiante dans leur emballage ou dans un saladier couvert.

Conseils pour la congélation et la conservation

En règle générale, les légumes congelés peuvent être cuits dans de l'eau bouillante ou de la graisse chaude. Leur temps de cuisson est alors légèrement plus court que celui des légumes frais.

Ne recongelez jamais des aliments partiellement ou complètement décongelés. Il est cependant possible de recongeler des aliments ayant entre-temps été cuisinés.

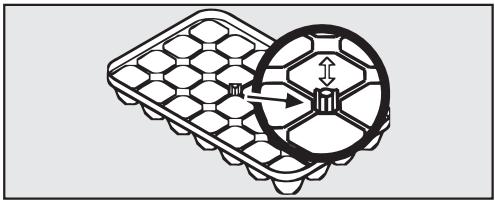

Préparation de glaçons

(avec bouchon obturateur selon le modèle)

Appuyez sur le bouchon obturateur et remplissez le bac à glaçons. L'excédent d'eau s'écoule par le dégorgeoir. Remettez le bouchon obturateur en position afin de fermer le bac à glaçons et placez celui-ci sur le fond de la zone de congélation. Utilisez un objet plat (un manche de cuillère, par exemple) pour détacher le bac à glaçons s'il est collé à la paroi de la zone de congélation. Détachez les glaçons en toute facilité en plaçant le bac un court instant sous le robinet.

Rafraîchissement rapide de boissons

Si des boissons sont placées dans la zone de congélation pour être rafraîchies le plus rapidement possible, il est impératif de les sortir une heure plus tard maximum. Dans le cas contraire, elles risqueraient d'exploser !

Utilisation de tablettes de congélation

L'utilisation d'une tablette de congélation permet de congeler des fruits, fines herbes, légumes et autres petits aliments dans des conditions optimales. Les aliments conservent ainsi leur forme initiale et ne collent pas entre eux.

Répartissez les aliments sur la tablette de congélation. Suspendez celle-ci dans l'un des tiroirs supérieurs.

Laissez les aliments congeler pendant 10 à 12 heures puis stockez-les dans un sac ou une barquette de congélation afin de pouvoir les ranger dans un tiroir.

Accumulateur de froid

(selon le modèle de l'appareil)

L'accumulateur de froid évite une rapide remontée de la température dans la zone de congélation en cas de coupure d'électricité.

Placez l'accumulateur de froid dans le tiroir du haut, directement sur les aliments ou sur la tablette de congélation pour gagner de la place. Il peut développer sa pleine puissance de réfrigération s'il a été laissé plus de 24 heures dans le congélateur.

En cas de panne d'électricité, placez l'accumulateur de froid directement sur les aliments stockés dans le tiroir du haut afin de permettre la durée de conservation la plus longue possible.

L'accumulateur de froid peut également être utilisé pour séparer les aliments déjà congelés de ceux devant l'être (un début de décongélation des aliments congelés peut ainsi être évité).

Enfin, l'accumulateur de froid peut être utilisé dans une glacière afin de garder frais les aliments et boissons d'un pique-nique ou dans un sac isotherme afin de pouvoir acheter des produits surgelés sans risquer d'interrompre la chaîne du froid.

Zone réfrigération

Le fonctionnement du compresseur peut entraîner une formation de givre et de gouttes d'eau sur la paroi arrière de la zone réfrigération.

Vous n'avez pas à intervenir, puisque la zone réfrigération est équipée d'un dégivrage automatique.

L'eau du dégivrage s'écoule par un conduit et un petit tuyau dans le système d'évaporation à l'arrière de l'appareil.

Veillez à ce que l'eau du dégivrage puisse toujours s'écouler sans problème. Maintenez par conséquent le conduit et l'orifice d'écoulement toujours parfaitement propres.

Zone congélation

La zone congélation n'est pas équipée d'un dégivrage automatique sinon les produits congelés risqueraient de décongeler.

Du givre et de la glace se forment à la longue sur les plaques en fonctionnement normal, ce qui dégrade la production de froid et augmente la consommation d'électricité.

Ne grattez pas la couche de givre ou de glace, car vous pourriez endommager les plaques et l'appareil ne fonctionnerait plus.

Dégivrez la zone congélation régulièrement, au plus tard lorsqu'il s'est formé une couche de glace d'environ 5 mm. Il est préférable d'effectuer le dégivrage lorsque l'appareil est peu chargé ou vide.

Avant le dégivrage

• Enclenchez la fonction Superfrost pendant environ 4 heures. Les aliments congelés emmagasineront une réserve de froid et se conserveront ainsi plus longtemps à température ambiante.
• Sortez les produits congelés et posez l'accumulateur de froid directement sur les aliments. Enroulez-les dans plusieurs épaisseurs de papier journal ou dans une couverture et conservez-les dans un endroit frais jusqu'à ce que le congélateur soit à nouveau prêt à l'emploi. Sortez tous les tiroirs de la zone congélation.

Pendant le dégivrage

Effectuez le dégivrage le plus rapidement possible. Plus le temps de stockage à température ambiante des produits congelés sera long, moins ils se conserveront.

• Arrêtez la zone congélation avec le bouton Marche/Arrêt. Laissez la porte de la zone congélation ouverte. Épongez l'eau du dégivrage.

Vous pouvez accélérer le dégivrage en plaçant deux casseroles d'eau chaude (pas bouillante) sur un dessous de plat dans l'appareil. Dans ce cas, laissez la porte fermée pour y conserver la chaleur.

Ne placez jamais d'appareils de chauffage électrique ni de bougies dans le congélateur, car ils peuvent endommager les pièces en plastique.

N'utilisez pas de bombes dégivrantes, car elles peuvent dégager des gaz explosifs, contenir des solvants ou des agents propulseurs qui endommagent les plastiques ou être nocives à la santé.

Après le dégivrage

Nettoyez la zone congélation, puis séchez-la. Fermez la porte de la zone congélation et enclenchez-la. - Enclenchez la fonction Superfrost pour que la zone congélation refroidisse rapidement. Le voyant de contrôle s'allume. - Reposez les tiroirs avec les produits congelés dans la zone congélation dès que la température est suffisamment basse. Désactivez la fonction Superfrost en appuyant sur la touche. Le voyant s'éteint.

N'utilisez jamais de produits contenant du sable, de la soude, de l'acide, des solvants chimiques. Même les produits dits "sans agents abrasifs" sont à proscrire car ils enlèvent le brillant du plastique.

Veillez à ce qu'il n'y ait pas de pénétration d'eau dans la platine électronique ni dans l'éclairage.

Ne faites jamais couler l'eau du nettoyage dans l'orifice d'écoulement pour l'eau du dégivrage.

N'utilisez jamais de nettoyeur vapeur. La vapeur générée peut pénétrer dans les pièces de l'appareil sous tension et déclencher un court-circuit.

N'enlevez pas la plaque signalétique à l'intérieur de l'appareil. Vous en aurez besoin en cas de panne.

Avant le nettoyage

• Arrêtez l'appareil en tournant les boutons Marche/Arrêt sur "0". Sortez les aliments et reposez-les dans un endroit frais. Sortez toutes les pièces amovibles pour les nettoyer.

Intérieur de l'appareil, accessoires

Utilisez de l'eau tiède additionnée de produit à vaisselle liquide pour les nettoyer. Lavez toutes les pièces à la main. Le beurrier est lavable en lave-vaisselle.

Nettoyez la partie réfrigération au moins une fois par mois et la zone congélation après chaque dégivrage. Nettoyez le conduit et le petit tuyau de vidange dans la zone réfrigération plus souvent avec un bâtonnet pour permettre à l'eau de dégivrage de s'écouler sans problème. Rincez l'intérieur de l'appareil et les accessoires à l'eau claire, puis séchez-les avec un chiffon. Laissez les portes de l'appareil ouvertes pendant un moment.

Orifices d'aération

Nettoyez les orifices d'aération régulièrement avec un pinceau ou un aspirateur. Les couches de poussière augmentent la consommation d'électricité.

Joints de porte

Ne traitez jamais les joints de porte avec de l'huile ou des graisses, sinon ils deviennent poreux à la longue.

Ne nettoyez les joints qu'à l'eau claire puis séchez-les à l'aide d'un chiffon.

Après le nettoyage

Replacez toutes les pièces dans la zone réfrigération. Rangez les aliments dans la zone réfrigération, fermez les portes de l'appareil et enclenchez-le. Activez la fonction Superfrost pour accélérer la production d'air froid dans la zone congélation. Le voyant s'allume. Replacez les tiroirs avec les aliments congelés dans la zone congélation, dès que la température y est suffisamment basse. Désactivez la fonction Superfrost. Le voyant s'éteint.

Les interventions sur les appareils électriques doivent être exécutées exclusivement par des professionnels. Les réparations incomplètes peuvent entraîner de graves dangers pour l'utilisateur.

Vous pouvez néanmoins remédier vous-même aux anomalies suivantes :

Que faire si . . .

...vous entendez des bruits inhabituels après l'enclenchement de l'appareil, en particulier après la mise en service ?

Arrêtez tout d'abord l'appareil pour contrôler les points suivants :

L'appareil est-il stable et bien calé ? Contrôlez si les meubles contigus vibrent lorsque le compresseur se met en marche. Avez-vous veillé à ce que les tubulures à l'arrière de l'appareil puissent vibrer sans s'entrechoquer ? Avez-vous enlevé le serre-câble à l'arrière de l'appareil ? Sinon cela peut provoquer des bruits de vibration. Les pièces amovibles sont-elles placées correctement dans l'appareil ? Les bouteilles ou les récipients se touchent-ils ?

N'oubliez pas qu'on ne peut éviter les bruits de moteur et d'arrivée de fluide dans le circuit frigorifique.

... les zones réfrigération et congélation ne produisent pas de froid ?

Vérifiez que les thermostats sont bien réglés. Vérifiez si la fiche de l'appareil est bien enfoncée dans la prise. Contrôlez si le fusible de l'installation domestique a sauté. Si oui, appelez le SAV.

... la porte de la zone congélation ne s'ouvre plus à la suite de plusieurs ouvertures ?

Cela n'est pas une panne. L'effet d'aspiration vous empêche de rouvrir la porte immédiatement.

... la température dans la zone réfrigération et/ou congélation est trop BASSE ?

Sélectionnez un réglage plus faible. - Vous avez oublié de désactiver la fonction Superfrost. Le voyant est allumé.

... la fréquence et la durée d'enclenchement du compresseur augmentent ?

Vérifiez si l'orifice d'entrée d'air sous le socle de l'armoire et l'orifice de sortie d'air en haut de l'armoire sont obstrués ou poussiéreux. - Vous avez ouvert souvent les portes de l'appareil ou avez congelé de grosses quantités d'aliments frais. Vérifiez si les portes de l'appareil ferment correctement.

• Contrôlez si les plaques de la zone congélation ne sont pas recouvertes d'une épaisse couche de givre. Si c'est le cas, dégivrez-la.

... les aliments congelés collent à la plaque ?

Dégagez-les avec un objet plat, manche de cuillère par exemple.

... les plaques de la zone congélation sont recouvertes d'une épaisse couche de glace ?

Vérifiez si la porte de la zone congélation ferme correctement. Dégivrez la zone de congélation et nettoyez-la.

Une épaisse couche de glace réduit la puissance frigorifique et augmente la consommation d'électricité.

... l'alarme sonore retentit et le voyant clignote ?

La température de la zone de congélation est trop élevée. Elle dépend du réglage.

• Vous avez ouvert la porte de la zone de congélation souvent ou vous avez congelé de grosses quantités d'aliments frais.
• Vous avez sélectionné une température plus BASSE, mais l'appareil n'a pas encore atteint la température correspondante.
• Les orifices d'aération ont été recouverts.

Lorsque vous avez décelé la cause du dysfonctionnement et que vous y avez

remédié, le voyant de l'alarme sonore s'éteint et celle-ci s'arrête.

... le voyant de l'alarme sonore et l'affichage de température -15 °C ou -18 °C clignotent ?

Il y a dysfonctionnement. Appelez le S.A.V.

... le voyant correspondant à la plage de froid ne s'allume pas ?

Contrôlez si le voyant Superfrost s'allume en appuyant sur la touche.

S'il s'allume, le voyant de la plage de froid est défectueux. Appelez le S.A.V. S'il ne s'allume pas non plus, contrôlez

• si l'appareil est branché correctement.
• si le fusible de l'installation domestique a sauté. Appelez le S.A.V. s'il n'y a pas de problème au niveau du fusible.

... le voyant Superfrost ne s'allume pas, mais le compresseur fonctionne ?

Le voyant est défectueux.

Appelez le S.A.V.

... l'éclairage intérieur ne fonctionne plus ?

• Vous avez laissé la porte de l'appareil ouverte pendant un temps relativement long ?

L'éclairage s'éteint automatiquement après une ouverture de porte de 15 minutes.

Sinon, l'ampoule est défectueuse :

Débranchez l'appareil ou ôtez le fusible de l'installation domestique.

• Comprimez les côtés du cache, dégagez-le par l'arête. Dévissez l'ampoule et remplacez-la.

Caractéristiques de l'ampoule : 220 - 240 V, 25 W maximum, culot E 14.

Vissez la nouvelle ampoule. Assurez-vous que le joint est placé correctement.

Raccrochez le cache de l'ampoule à l'arrière et clipsez-le sur les côtés.

... le fond du réfrigérateur est-il mouillé ?

L'orifice d'écoulement de l'eau de dégivrage est obstrué.

Nettoyez le conduit et l'orifice d'écoulement.

Si vous ne pouvez pas remédier à la panne en suivant ces conseils, appelez le SAV.

Ouvrez les portes de l'appareil le moins possible jusqu'à la réparation de la panne pour réduire au minimum la déperdition de froid.

En cas de pannes auxquelles vous ne pouvez remédier vous-même, contactez :

- PMC - voiture revendeur Miele

ou

• le SAV Miele

Veuillez indiquer le modèle et la référence de votre appareil. Vous trouverez la référence du modèle sur la plaque signalétique sur les parois latérales de votre appareil.

Branchement électrique

Cet appareil est livré prêt à être raccordé en monophasé 50 Hz 220 - 240 V et doit impérativement être branché à une prise avec mise à la terre. L'installation électrique doit être conforme aux normes en vigueur imposées par EDF.

Pour plus de sécurité, il est recommandé de monter un disjoncteur différentiel avec courant de déclenchement à 30 mA en amont de l'appareil (norme DIN VDE 0664).

Prévoir un fusible d'au moins 10 A.

La prise devrait dans la mesure du possible se trouver à côté de l'appareil et être facilement accessible. Il est interdit d'effectuer le branchement avec une rallonge car celle-ci n'assure pas la sécurité nécessaire (risque de surchauffe).

S'il faut remplacer le cordon d'alimentation, seul un électricien qualifié est habilité à le faire.

Un appareil non encastré peut se renverser !

Lieu d'installation

N'installez pas l'appareil à proximité d'un four, d'un chauffage, ou d'une fenêtre exposée au rayonnement direct du soleil. Plus la température ambiante est élevée, plus le compresseur fonctionne longtemps et plus la consommation d'électricité est importante. Il est recommandé de l'installer dans une pièce bien ventilée.

Classe climatique

Cet appareil est prévu pour une certaine classe climatique (température ambiante) dont il faut respecter les limites. Elle est indiquée sur la plaque signalétique à l'intérieur de l'appareil.

Classe climatique	Température ambiente
SN	+10 °C à +32 °C
N	+16 °C à +32 °C
ST	+18 °C à +38 °C
T	+18 °C à +43 °C

Une température ambiante basse entraîne un arrêt relativement long du compresseur. Cela peut résulter en des températures plus élevées dans l'appareil.

Aération

L'air sur la paroi arrière se réchauffe. Il faut donc toujours s'assurer que l'aération puisse s'effectuer sans problème. Avec les meubles de cuisine Miele, ce point est garanti.

Pour l'aération, il faut prévoir un canal d'une profondeur minimale de 50 mm à l'arrière de l'appareil. L'arrivée d'air se fait par le socle de l'armoire de cuisine. Le diamètre de ce canal doit être d'au moins 200 cm², afin que l'air chaud puisse être facilement évacué. Sinon, le compresseur doit fonctionner davantage pour augmenter sa production de froid, ce qui accroît également la consommation d'électricité.

Les orifices d'entrée et de sortie d'air doivent rester dégagés et être dépoussiérés régulièrement.

Avant l'encastrement

Avant d'encastrer votre appareil, retirez le joint de protection ainsi que les autres accessoires. Retirez d'abord le passe-câble de la paroi arrière de l'appareil. Vérifiez si tous les éléments sur la paroi arrière de l'appareil bougent librement. Le cas échéant, repliez doucement les éléments pour les éloigner de la paroi de l'appareil.

Encastrement dans un meuble de séparation

Lorsque vous encastrez l'appareil dans un meuble de séparation, l'arrière de la niche d'encastrement doit être habillé.

	Dimensions des portes mm
	Zone congélation		Zone réfrigération
	a	b	c
KF 882 i...	549	532	1144
KF 883 i...	681	658	1012
KF 886 i...

L'espace entre les deux portes du meuble doit correspondre à l'espace entre les deux portes de l'appareil.

Avant d'encastrer l'appareil, vous devez déterminer de quel côté la porte sera ouverte. Si vous souhaitez des charnières à gauche, il vous faut inverser les ferrures de porte.

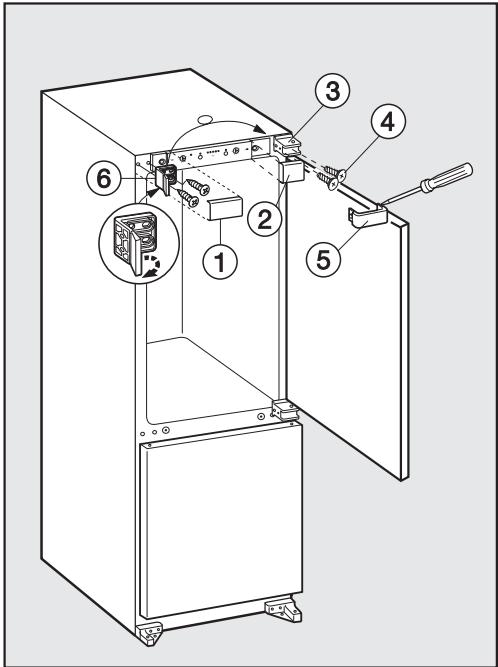

Retirez les caches ① et ② vers l'avant. Ouvrez l'angle de fixation ⑥ et dévissez-le. Lorsque vous fixerez l'appareil dans la niche d'encastrement, l'angle doit être fixé sur le côté opposé. Appuyez sur la protection de palier ⑤ avec un objet pointu et sortez-la. Desserrez à moitié la vis extérieure ④ dans le support ③ avec un tournevis et dévissez entièrement la vis inférieure. Cela facilite le démontage de la porte.

Ouvrez légèrement la porte du haut et faites-la glisser légèrement vers l'intérieur avec le support ③ de façon à pouvoir le dégager de la vis par le haut. Soulevez ensuite la porte pour la sortir.

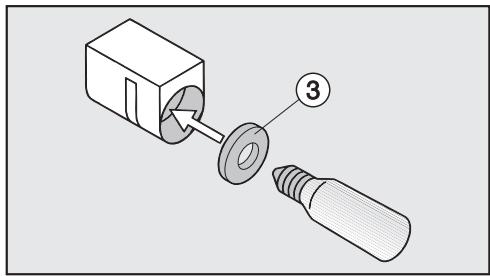

Sortez le support ① et le pivot de charnière ② de la porte de l'appareil, tournez le support ① de 180° et remontez le tout de l'autre côté. Attention à ne pas perdre la rondelle ③. Retirez la protection de palier ⑦ avec un objet pointu.

Inversion du sens d'ouverture de porte

Enlevez le pivot de charnière ④, faites pivoter la porte du bas et enlevez-la. Dégagez le cache ⑩ avec un tournevis. Remontez le pivot de la charnière inférieure ⑨ avec la rondelle ⑧ de l'autre côté.

• Soulevez le cache de protection (1) de l'angle de fixation (2) et dévissez-le. Il faudra le revisser de l'autre côté lorsque vous fixerez l'appareil dans la niche d'encastrement. Retirez la patte de fixation ⑤, faites-lui faire une rotation de 180°, et fixez-la sur le côté opposé. Vissez la vis extérieure ⑥ à moitié seulement de l'autre côté, remontez le support et repoussez-le vers l'intérieur. Vissez ensuite la vis intérieure à fond. Montez la porte du bas sur le pivot de charnière ⑨ et fermez la porte. Montez le pivot de charnière ④.

Dévissez en porte haute la vis extérieure ⑬ complètement et revissez-la à moitié sur le côté opposé.

Remontez la porte du haut sur le pivot de charnière ①, accrochez le support sur la vis prémontée ②, repoussez-le vers l'intérieur et vissez-le à fond avec la deuxième vis ③. - Contrôlez la position des portes de l'appareil et ajustez-les si nécessaire. Serrez ensuite à fond les vis dans les supports. Montez toutes les pièces de protection et les caches.

Toutes les opérations de montage sont illustrées pour un appareil avec charnière de porte droite. Si vous avez inversé les charnières à gauche, tenez compte de cette modification pour exécuter les opérations de montage.

Ajustage de la niche d'encastrement

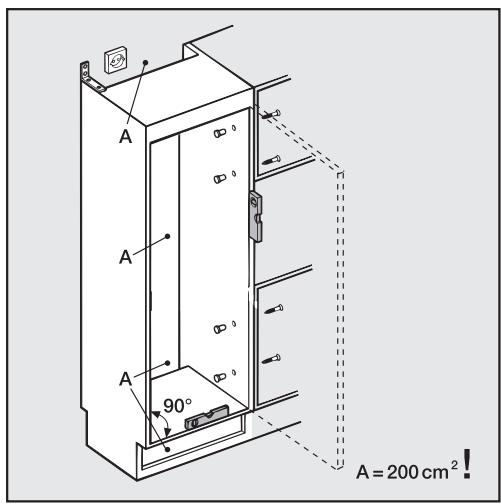

Ajustez soigneusement l'armoire avec un niveau avant d'encastrer l'appareil. Les angles de l'armoire doivent être à 90° les uns par rapport aux autres. Ajustez les portes de meuble à l'aide des charnières.

Préparation de l'appareil

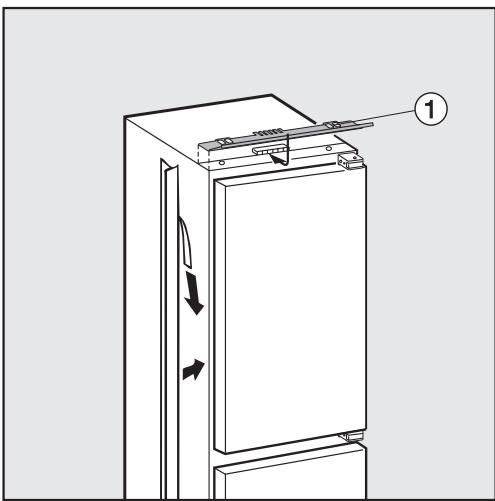

■ Insérez le cache de rattrapage ① dans son logement en l'alignant sur le côté d'ouverture de porte et vissez-le à l'aide des vis à embase. Raccourcissez le joint à la hauteur de la niche et collez-le sur le côté de l'ouverture de porte.

Encastrement

Glissez l'appareil dans la niche. Veillez à ne pas coincer le cordon d'alimentation!

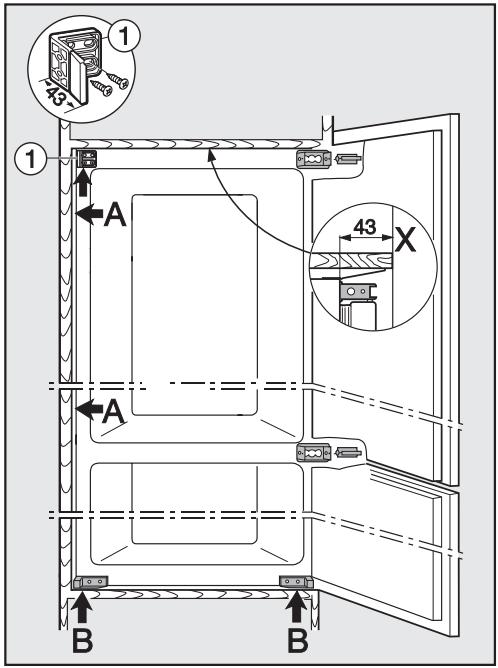

Vissez l'équerre de fixation ①. - Appuyez l'appareil contre le côté d'ouverture de porte (A) en comprimant le joint. Enforcez l'appareil dans la niche jusqu'à ce que le rebord avant des supports soit aligné sur la face avant du plancher du meuble (B), et le rebord avant de l'équerre de fixation ① ouverte soit aligné sur le meuble d'encastrement.

L'écartement entre l'avant du meuble et la carrosserie de l'appareil doit être de 43 mm (détail X).

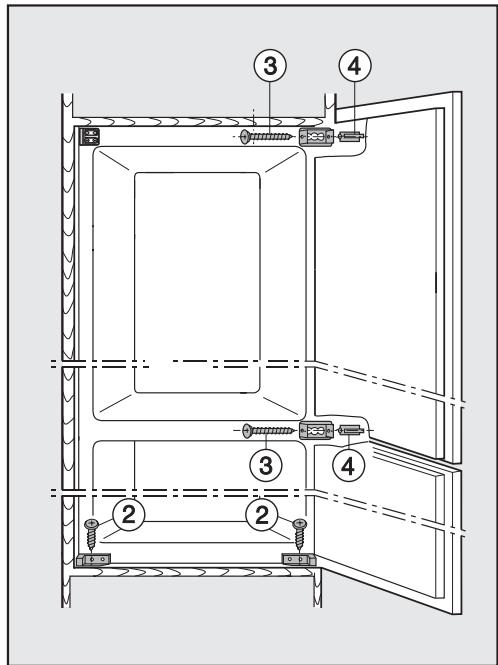

Fixez l'appareil, côté charnières, en haut et au milieu du meuble en vissant les vis courtes 5 × 75 mm (3) et les petites douilles d'écartement (4) pour les parois de meuble de 19 mm d'épaisseur, en vissant les vis longues 5 × 80 mm (3) et les grandes douilles d'écartement (4) pour les parois de meuble de 16 mm d'épaisseur. Fixez l'appareil au meuble en partie basse en vissant à fond les vis courtes 4 × 14 mm (2) dans les supports inférieurs.

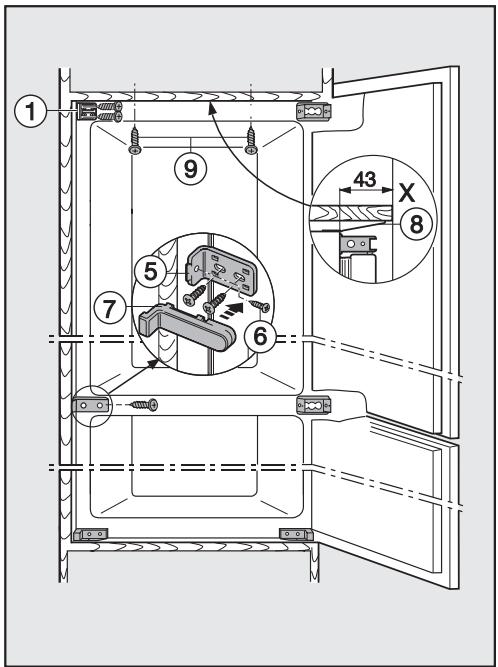

Revissez l'équerre de fixation ⑤. Fixez l'appareil, côté ouverture de porte, sur le meuble en vissant à fond deux vis 4 × 14 mm dans l'équerre de fixation supérieure ① et une vis 4 × 14 mm ⑥ dans l'équerre de fixation ⑤. Refermez l'équerre de fixation ① et clipsez la fixation ⑦. Ajustez le cache de rattrapage ⑧ en le déplaçant parallèlement au plafond de l'armoire. Le cache ne doit pas dépasser. Fixez l'appareil au meuble en partie haute en vissant à fond les vis courtes 4 × 14 mm à travers le cache de rattrapage.

Fixation des panneaux de façade

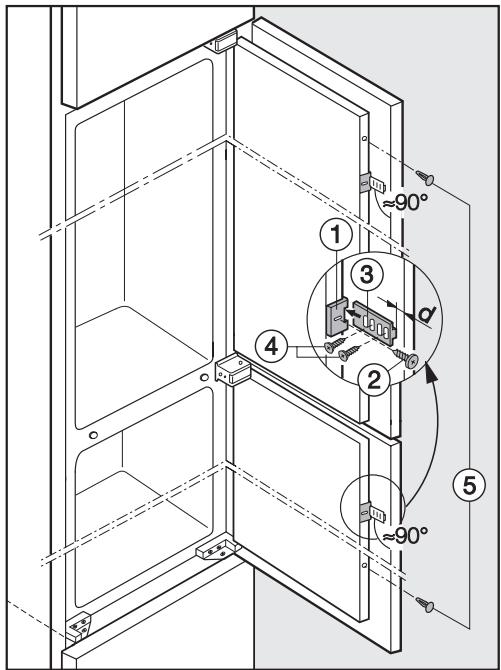

Fixez la pièce d'accouplement ① à hauteur de poignée avec les vis Parker 3,9 x 9,5 mm ② sur la porte d'appareil (fixez une pièce d'accouplement supplémentaire sur les grandes portes). Utilisez les orifices préperforés. Ouvrez les portes complètement et glissez les glissières ③ dans les pièces d'accouplement. - Vissez les glissières avec les vis 4 × 14 mm ④ sur la porte du meuble. Attention à conserver l'écartement d (= épaisseur de la paroi de la niche d'encastrement + 3 mm) par rapport au rebord extérieur de la porte du meuble.

Veillez à ce que les glissières se trouvent à peu près à 90° par rapport au rebord avant de la porte.

Ajustez les pièces d'accouplement de porte de façon que la poignée, porte fermée, ne touche pas la paroi du meuble. Il faut conserver un espace minimum de 1 mm. Obturez les orifices libres dans la porte d'appareil avec les bouchons ⑤ fournis.

Service consommateurs

Tél. : [phone]

(0,34 € TTC/mn)

Service après-vente national du constructeur

N°Azur 0810061000

PRIX APPEL LOCAL

Accessoires et pièces détachées

Tél. : [phone]

(0,34 € TTC/mn)

E-mail : [e-mail]

Site Internet : http://www.miele.fr
