MODE D'EMPLOI ASF 2440/1 ARTHUR MARTIN

lave-vaisse ASF 2440

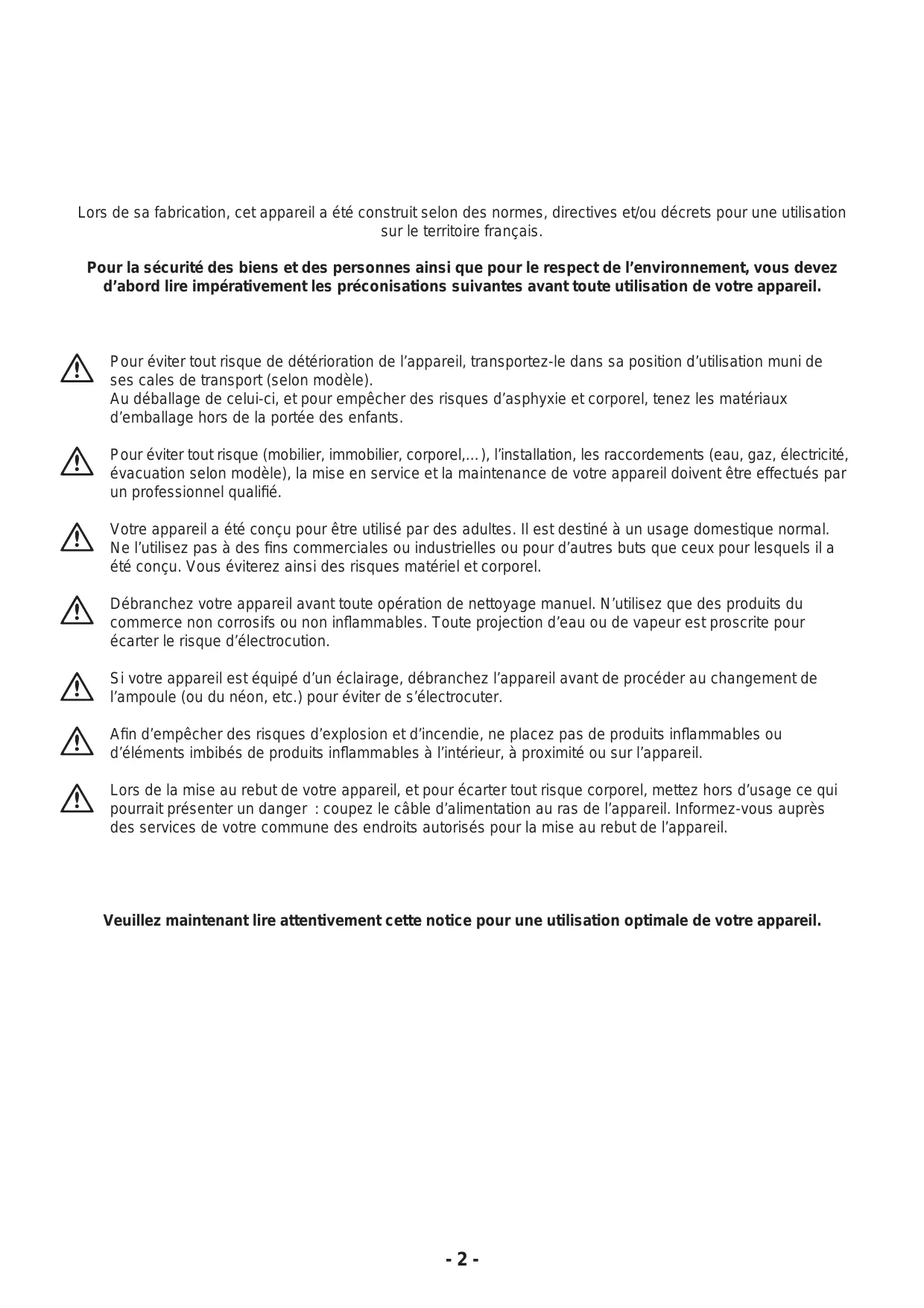

Lors de sa fabrication, cet apparéil a été construit selon des normes, directives et/ou décrets pour une utilisation sur le territoire français.

Pour la sécurité des biens et des personnes ainsi que pour le respect de l'environnement, vous devez d'abord dire impératifement les préconisations suivantes avant toute utilisation de votre apparéil.

Pour éviter tout risque de détérioration de l'appareil, transportez-le dans sa position d'utilisation muni de ses cales de transport (selon modèle).

Au déballage de celui-ci, et pour empêcher des risques d'asphyxie et corporel, tenez les matériaux d'emballage hors de la portée des enfants.

Pour éviter tout risque (mobilier, immobilier, corporel,...), l'installation, les raccordements (eau, gaz, électricité, évacuation selon modèle), la mise en service et la maintenance de votre apparéil doivent être effectuels par un professionneliel qualifié.

Votre appeuil a ete concu pour etre utilise par des adultes. Il est destiné a un usage domestique normal. Ne l'utilisez pas a des fins commerciales ou industrielles ou pour d'autres buts que ceux pour lesquels il a ete concu. Voues eviterez alsis des risques matriel et corporel.

Débranche chez la fournisse neuf est un excellent service de production. Le service est courant et est général, qui est destiné à l'achat d'une commande.

Si vous appeareil est equipé d'un éclairage, débranchez l'appareil avant de procéder au changement de l'ampoule (ou du néon, etc.) pour éviter de s'électrocuter.

Afin d'empêcher des risques d'explosion et d'incendie, ne placez pas de produits inflammables ou d'éléments imbibés de produits inflammables à l'intérieur, à proximé ou sur l'appareil.

Lors de la mise au rebut de votre apparéil, et pour éçarter tout risque corporel, mettez hors d'usage ce qui pourrait désenter un danger : coupez le cable d'alimentation au ras de l' apparéil. Informez-vous auprès des services de votre commune des endroits autorisés pour la mise au rebut de l' apparéil.

Veuillez maintainant dire attentivement cette notice pour une utilisation optimale de votre apparéil.

Sommaire

A l'attention de l'utilisateur

Avertissements importants 4-5

Description de l'appareil 6-8

• Bras de lavage
• Filtre central
• Grand filtré
• Distributeur de produit de lavage
• Distributeur de produit de rençage
• Adoucisseur d'eau - le sel régénérant

Bandeau de commande 9

• Comment programmer le départ différé

Réglage de l'adoucisseur d'eau 10

Tableau des programmes 11

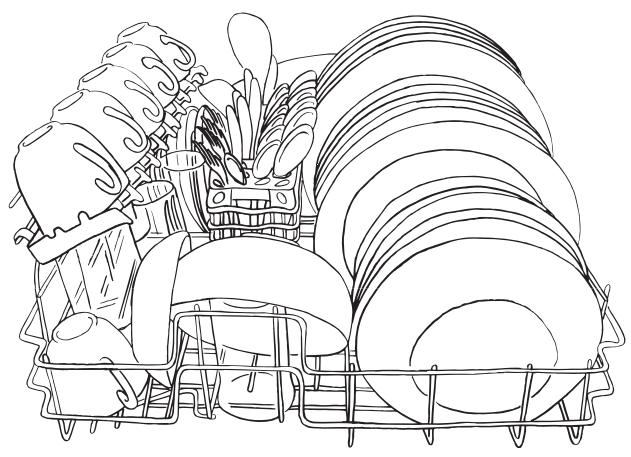

Chargement et déchargement du lave-vaisselle 12

Utilisation de l'ordinateil 13

• Départ du programme
• Interruption du programme
• Annulation du programme
• Fonction pause
• Annulation de la phase de séchage
• Fin du programme

Entretien et nettoyage 14

-Nettoyage intérieur
-Nettoyageextérieur
- En cas d'absence prolongée
- Protection du lave-vaiselle contre le gel
- Déplacement de l'appareil

Informations concernant les centres de test 15

En cas d'anomalie de fonctionnement 16-17

Service après vente 18

Garantie 18

A l'attention de l'installateur

Caracteristiques techniques 19

Déballage 20

• Accessoires
• Utilisation
• Emplacement

Installation 21-23

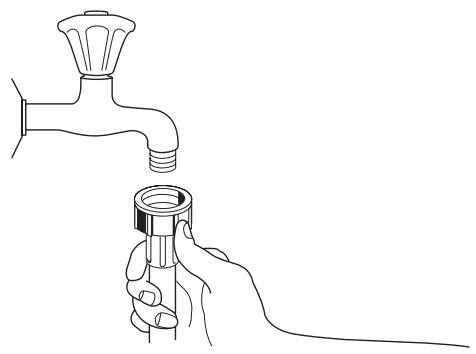

• Arrivée d'eau

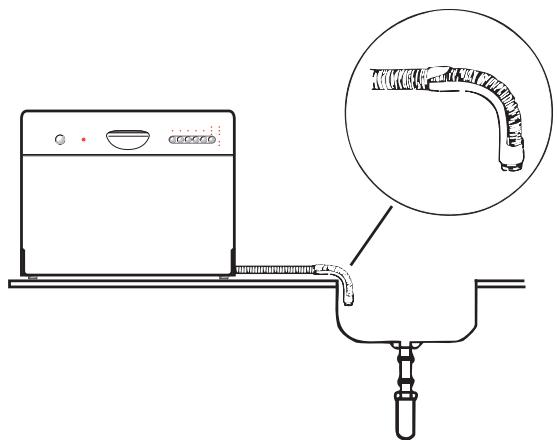

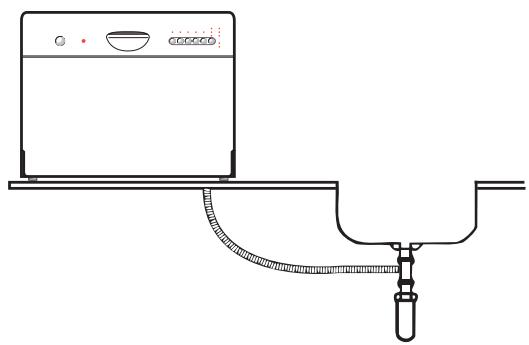

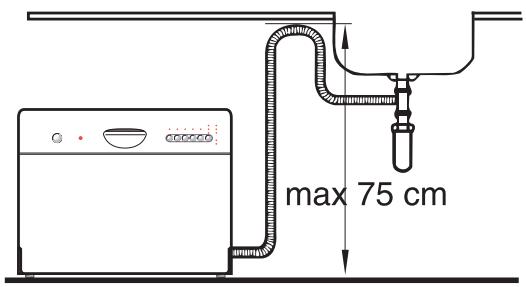

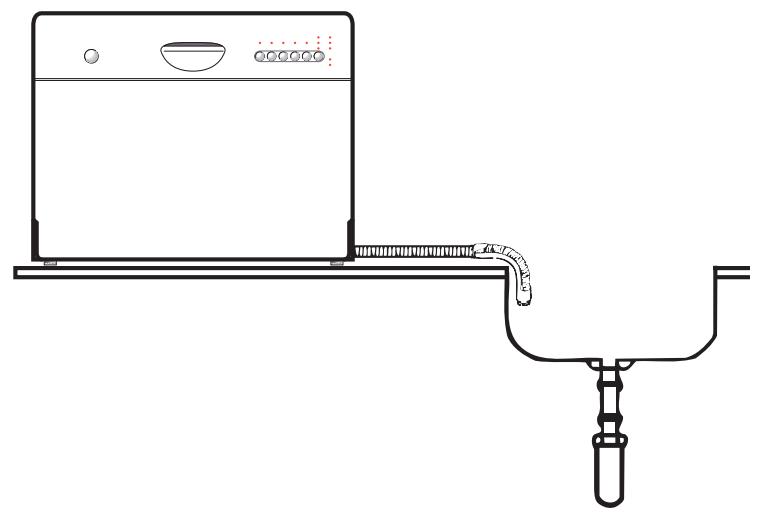

• Vidange
• Branchement électrique

Comment dire votre notice d'utilisation

Les symboles suivants vous guideront tout au long de la lecture de votre notice d'utilisation.

Instructions de sécurité

Description d'opérations étape par étape

Conseils et recommendations

Informations liées à la protection de l'environnement

Avertissements importants

Conservez cette notice d'utilisation avec l'appareil. Si l'appareil avait ete vendu ou cedé à une autre personne, assurez-vous que la notice d'utilisation l'accompagne. Le nouvel utiliseur pourra alors ete informé du fonctionnement de celui-ci et des averisations s'y rapportant. Ces avertissements ont ete rédigés pour votre sécurité et celle d'autrui.

Installation et maintenance

• Toutes les opérations d'installation et de maintenance réalisées sur le produit doivent être effectuées par un technicien qualifié.
• L'appareil doit être débranché pendant l'installation et dans l'éventualité d'une intervention.
• L'alimentation en eau doit s'effectuer au moyen d'un robinet d'arrêt facilement accessible.
• L'appareil doit être branché à une prise de terre facilement accessible.
• Si l'installation électrique de votre habitation nécessite une modification pour le branchement de votre apparéil, faites appel à un électricien qualifié. Avant de procéder au branchement de votre apparéil, lisez attentivement les instructions figurant au chapitre « Branchement électrique »
  Assurez-vous après avoir installé ou déplaced l'appareil que celui-ci ne repose pas sur le cable d'alimentation ou que les tuyaux ne soient pas enroulés, pliers ou écrasés.
• Si le cable d'alimentation est endommagé ou doit être remplaçé par un le cable d'alimentation plus long, celui-ci doit être remplaçé par un professionnelnel qualifié.
• N'essayez jamais de réparer vous-même l'appareil.
• En cas d'intervention sur votre apparéil, exigez du service après vente les pieces de rechange certifiées constructeur.
• Cet apparéil est lourd. Faites attention lors de son déplacement.

Sécurité infant

• Le lave-vaisselle doit être uniquement utilisé par des femmes. Veillez à ce que les enfants n'y touchent pas et ne l'utilisent pas comme un jouet.
• Gardez les emballages hors de portée des enfants.
• Conservez les produits de lavage dans un endroit sūr hors de portée des enfants.
• Empêchez les enfants de s'asseoir, de se balancer ou de semettrebout sur la porte ouverte.

Utilisation

• Voiture applicéil est destiné à un usage domestique normal. Ne l'utilise pas à des fins commerciales ou industrielles ou pour d'autres buts que celui pour lequel il a été créé.

• Evitez d'ouvrir la porte pendant que le lave-vaisselle est en fonctionnement, car de la vapeur brûlante peut s'en échapper.

• Utilisez uniquement les produits de lavage spécifique conçus pour les lave-vaisse.

• Les couteaux et les autres ustensiles pointus ou coupant doivent être placés dans le panier à couverts pointe vers le bas, ou en position horizontale dans le panier supérieur ou dans le tiroir à couteaux (si votre apparéil en est équipé).
  Veillez à ce que la porte du lave-vaisse soit toujours fermée. Vous évitez ainsi que celui'un ne trèbuché sur la porte ouverte et ne se bless. Une porte ouverte représentée toujours un danger (risque de bascurement).
• Si vous retirez des plats du lave-vaisselle avant la fin du cycle de lavage, il est extrémement important de les rincer soignement à l'eau courante afin d'éliminer toute trace de produit.

• Le système de sécurité d'eau assure une protection contre les dégats des eaux. Les conditions suivantes doivent être remplies :

• Le lave-vaisselle doit être branché lorsqu'il n'est pas en fonctionnement.

• Le lave-vaiselle doit être correctement installé.

• L'arrivée d'eau doit toujours être fermée lorsque le lave-vaisse resté inutilisé pendant une période prolongée.

• En cas de débordement ou de fuite, coupez immédiatement l'arrivée d'eau en fermant le robinet d'arrêt, débranchez l'appareil ou retirez le fusible.

• Ne modifies pas ou n'essayez pas de modifier les caractéristiques de cet apparéil. Cela représentait un danger pour vous.
• Mettez à l'arrêt votre lave-vaisselle avant d'ouvrir la porte de celui-ci.
• Les ustensiles qui ont ete en contact avec de l'essence, peinture, debris d'acier ou de fer, produits chimiques corrosifs, acides ou alcalins ne doivent pas etre lavés dans votre appareil.
• Evitez de placer votre lave-vaisselle à proximé immediate d'un apparéil de cuisson ou de chauffage (cuisinière par exemple) ici afin d'éviter tout risque de dommages dus à la chaleur.
• N'introduisez pas dans votre lave-vaisselle d'articles qui ne sont pas certifiés pour le lavage en machine, tels que couverts à manche en bois, en corne, en ivoire, en argent, porcelainée décorée de motifs fragiles, objets en bois ou en plastique, etc.
• Faites particulièrement attention lorsque vous nettoyez votre apparéil : des extrémités métalliques peuvent occasionally des blessures.

Avertissements importants

Le produit de lavage pour lave-vaissele est dangereux!

Le produit de lavage est très corrosif : tout accident provoqué par ce détergent doit impérativement faire l'objet d'un appel à votre centre anti-poison régional et à un médecin. Si quelqu'un a avalé du produit de lavage pour lave-vaisselle, il faut immédiatement contacter le centre anti-poison régional et un médecin. En cas de projection de produit de lavage dans les yeux, baignez abondamment à l'eau en attendant l'intervention du médecin. Veiliez à ranger ce produit dans un endroit sûr, hors de portée des enfants. Ne laissez jamais la porte ouverte lorsque l'appareil contient du détergent. Nous vous recommendons de replir le réservoir de produit de lavage juste avant de démarrer un programme.

Stockage

- emballage:

Tous les matériaux marqués par le symbole sont recyclables. Déposez-les dans une déchetterie prévue à cet effet (renseignez-vous auprès des services de votre commune) pour qu'ils puisent être recupérés ou recyclés.

PE désigne le polyéthylène, qui est utilisé pour le sachet enveloppant l'appareil et le sachet renferment les Presents instructions.
- PS désigne le polystyrene (moulé), utilisé pour les éléments d'emballage destinés à protégger l'appareil contre les chocs.

- apparecs usages:

Le symbole sur le produit ou son emballage indique que ce produit ne peut etre traite comme dechet menager. Il doit etre remis au point de collecte dédié à cet effet (collecte et recyclage du matériel électrique et electronique). En procedant à la mise au rebut réglementaire de l'appareil, nous préservons l'environnement et notre sécurité, s'assurant ainsi que les dechets seronttraités dans des conditions appropriées. Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec les services de votre commune ou le magasin où vous avez effectué l'achat.

En cas d'anomalie de fonctionnement, reportez-vous à la rubrique « En cas d'anomalie de fonctionnement » Si malgré toutes les vérifications, une intervention s'avere nécessaire, le vendeur de votre apparéil est le premier habilité à intervenir.

A défaut (déménagement de votre part, fermeture du magasin où vous avez effectué l'achat,...), consultez le Centre Contact Consommateurs qui vous communiquera alors l'adresse d'un service après vente.

Description de l'appareil

Bras de lavage (1)

Il est important de maintainir tous les orifices du bras de lavage libres. Un orifice bouché peut gravement affecter l'efficacité de lavage.

Filtre central (2)

Ce filtré est destiné à piéger les particules solides les plus volumineuses.

Grand filtré (3)

Il est tout aussi important de maintainir ce filtre propre. Un filtre sale ou bouché affecte dans tous les cas l'efficacité du lavage.

Distributor de produit de lavage (4)

N'utilisez que des produits de lavage pour des lave-vaisselle menagers. Le produit de lavage pour lave-vaisselle est dangereux. Reportez-vous au chapitre « Avertissements importants »

Pour replir le distributeur de produit de lavage, ouvrez le distributeur et versez le produit de lavage dans le distributeur en suivant les commandations indiquées sur l'emballage du produit de lavage. Fermez ensuite le couvercle. Pour de la vaisselle très sale, versez une dose supplémentaire dans le compartment respecté à gauche.

Nous vous rappelons que le produit de lavage ne peut garantir une propriété complète s'il est employé en quantité insuffisante, s'il est employé en excès, il peut être néfaste à la vaisselet et à la qualité de lavage ainsi qu'à l'environnement.

Stockez le produit de lavage dans un endroit sec.

Distributor de produit de finçage (5)

Ce produit évite que l'eau ne reste sur la vaisselle sous forme de gouttelettes laissant des taches blanches après séchage.

L'admission du produit de rincege se fait automatiquement au moment du dernier rincege. Le réservoir peut contenir environ 150 ml de produit de rincege, quantité suffisante pour environ 60 cycles de lavage, en fonction de la dose programmée.

Ajustez la dose en fonction de la durée de l'eau.

Vous pouvez régler le dosage de 1 à 6, ce qui équivaut à 1 - 6 ml de produit de rinçage.
Le réglage d'usine est 1.

En cas de nécessité, augmentez le dosage en tournant la flèche dans le sens inverse des aiguilles d'une montre.

Un dosage excessif ou insuffisant peut provoquer des traces sur la vaisse.

Levoyant « Rinçage » sur le bandeau de commandes s'allume lorsqué le distributeur doit être rempli.

1. Ouvrez le couvercle du distributeur puis soulevez le couvercle.
2. Versez le produit de rinceage dans la goulotte de replissage, jusqu'à ce que le réservoir soit plein.
3. Essuyez soigneusement toute trace de débordement afin d'eviter une production de mousse trop importante au cours du prochain programme de lavage.
4. Fermez le couvercle et appuyez jusqu'à ce qu'il se verrouille à nouveau.

Ne replissez pas le distributeur de produit de rinceage avec du produit de lavage liquide.

Trois sortes de produits spécialément étudiés pour les lavevaisselle sont nécessaires au bon fonctionnement de votre apparell.

UN PRODUIT DE LAVAGE

UN PRODUIT DE RINÇAGE

DU SEL REGENERANT

Utilisez toujours des produits de lavage et rincege de même marque.

Sun et vous

lave-vaisse

sort concus

I'un pour I'autre.

Sun Lavage (poudre, dos ou liquide), Sun Rinçage, Sun Sel Regénérant,

la gamme complète recommmandée

par des grandes marques.

En cas d'absence de I'échéantillon ou pour toute information

concemant SUN, merci de contacter les conseilleres Sun Service a

Adoucisseur d'eau - Le sel régissant (6)

Suivant les localités, l'eau contient une quantité variable de sels calcaires et minéraux. Ceux-ci se déposent sur la vaisselle laissant des taches et des dépôts blanchâtres.

Plus la teneur en sels est élevé et plus l'eau est « durée »

Le lave-vaisselle est muni d'un adoucisseur et, utilisant du sel regénérant spécial pour lave-vaisselle, il fournit

l'eau dépourvue de calcaire (adoucie) pour les opérations de lavage.

Ne faites jamais fonctionner chez lave-vaisselle sans Sel regénérant, cela risquerait de mettre l'adoucisseur hors d'utilisation.

Le replissage du réservoir de sel doit être effectué lors de la mise en service et lorsque levoyant « Sel » correspondant sur le bandeau de commande s'allume.

Remplissez le réservoir juste avant de démarrer un cycle de lavage.

1. Sortez le panier.
2. Dévissez et otez le bouchon du réservoir.
3. Versez de l'eau jusqu'àu replissage du réservoir de sel (ceci n'est indispensable que pour le premier replissage).
4. A l'aide de l'entonnoir, versez dans le réservoir (jusqu'au goulot) 1 kg de Sel environ.
5. Revissez soigneusement le bouchon en vous assurant qu'il n'y ait pas de Sel sur le filetage et sur le joint.
6. Revissez hermétiquement le bouchon.
7. Replacez le panier.

L'adoucisseur d'eau est maintainant prét pour un premier lavage de vaisselle.

Pour régler l'adoucisseur d'eau, voir chapitre "Réglage de l'adoucisseur d'eau".

Remarque :

A la mise en service, levoyant Sel reste allumé malgré le remplissage du réservoir de sel. Il faudra attendre plusieurs vaiselles avant que levoyant ne s'éteigne.

Ne versez jamais de produit de lavage dan le réservoir de sel regénérant.

N'utilise que du sel spécifique pour lavevaisselle. N'utilise jamais de sel de cuisine, l'adoucisseur risquerait de se colmater.

D'autres types de Sel contiennent certaines substances qui pourrait rendre inefficace votre adoucisseur.

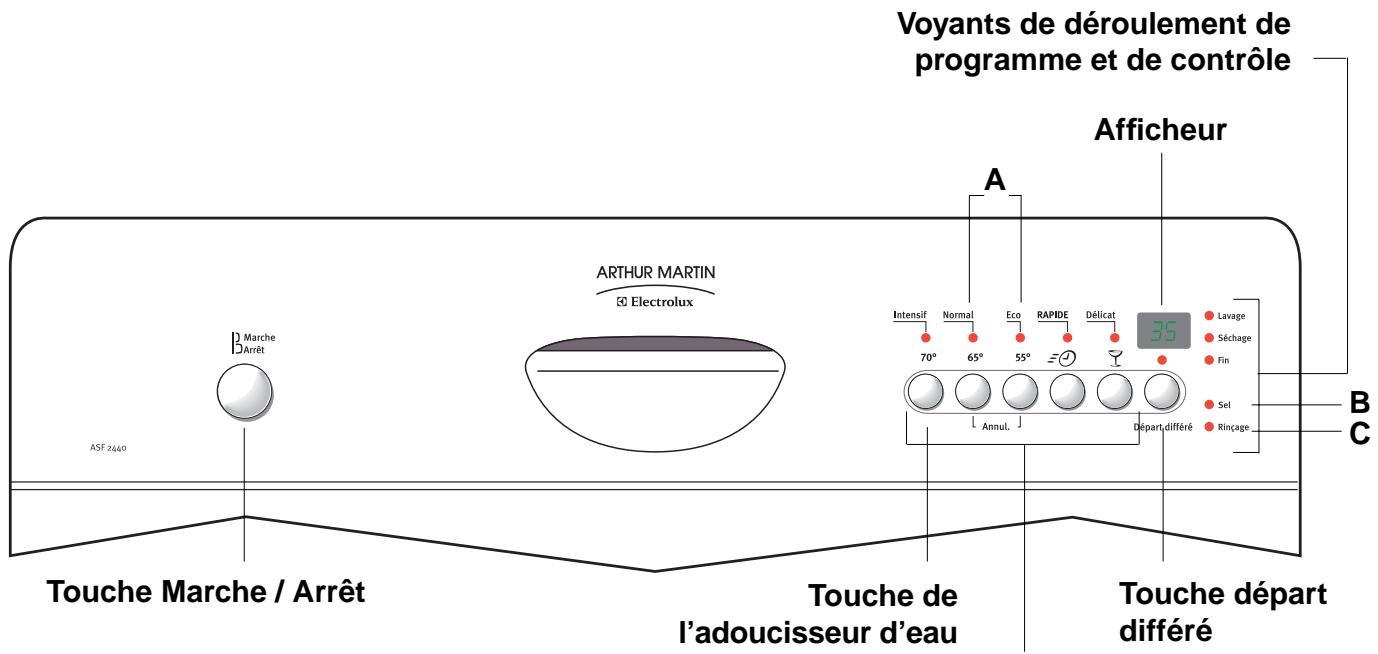

Bandeau de commande

Touches des combinaison "A":

En plus du programme de lavage, en appuyant sur ces touches vous pouvez régler l'adoucisseur d'eau automatiquement et supprimer un programme en cours.

Voyants de déroulement de programme :

Indiquent la phase en cours du programme sélectionné.

• Cycle de lavage en cours :

(voyant lavage)

• Séchage en cours :

(voyant séchage)

• Cycle du programme terminé :

(voyant fin)

Sur l'afficheur se trouve indiqué:

• Le niveau de l'adoucisseur d'eau.
• Le départ différé sélectionné.
• Le temps approximatif restant pour le programme en cours.
• Un code erreur.

Comment programmer le départ différé

Le programme peut être différé d'1 heures à 19 heures.

1. Appuyez sur la touche Marche / Arret.
2. Appuyez plusieurs fois sur la touche départ différé, jusqu'à visualiser le départ différé sélectionné. Levoyant correspondant à la touche Départ Différé s'allume.
3. Appuyez sur la touche du programme souhaité.
4. Le décompte du départ différé apparait dans l'afficheur. Lorsque le décompte est terminé, le programme commence.

Voyants de contrôle :

Indiquent que :

• Il n'y a plus de Sel : B
• Il n'y a plus de produit de rincege: C

Modifier le départ différé :

Si le programme n'a pas encore commencé vous pouvez modifier le départ différé à l'aide de la touche correspondante.

Annuler le départ différé :

Si le programme n'a pas encore commencé le départ différé peut être annulé. Appuyez plusieurs fois sur la touche de départ différé, jusqu'à ce que la durée du programme sélectionné apparait dans l'afficheur. Le programme sélectionné démarre immédiatement.

Réglage de l'adoucisseur d'eau

Afin de prévenir le dépôt de calcaire sur la vaisselle et à l'intérieur du lave-vaisselle, la vaisselle doit être lavée avec de l'eau douce, c'est-à-dire de l'eau contenant très peu de calcaire.

Vous pouvez modifier le réglage de l'adoucisseur en fonction du degré de durée de votre eau.

Demandez-le auprès de votre Compagnie Locale des eaux.

L'adoucisseur d'eau presente 5 réglages possibles :

*) Réglage d'usine

Niveau de durété de l'eau °th 1) mmol/l 2)		Réglage de l'adoucisseur d'eau	Nombre de clignotements
>41	4,2	5	5
31 - 41	3,2 - 4,2	4	4
20 - 31	2,1 - 3,2	3*	3
7 - 20	0,7 - 2,1	2	2
inférieur à 7	inférieur à 0,7	1 sel inutile	1

Pour proceder réglage suivant, le lave-vaisselle doit être à l'arrêt et tous les programmes terminés. Voir chapitre « Utilisation de l'appareil » pour terminer le programme.

1. Appuyez sur la touche Marche / Arret.
2. Appuyez simultanément sur les touches de combinaison et maintenez-les enforcées. Lorsque les voyants correspondants aux trois premiers programmes clignotent, relâchéz les touches.
3. Appuyez une fois sur la touche de fonction « adoucisseur d'eau » : levoyant correspondant à cette touche clignote. L'afficheur indique le niveau actuellément programme.
4. Le niveau de durété de l'eau est augmenté d'une unité à chaque fois que vous appuyez sur la touche de l'adoucisseur d'eau.

Après le niveau de durée 5, le niveau de durée 1 réapparait.

1. Appuyez sur la touche Marche / Arrêt pour la relâcher lorsque le niveau de durée de l'eau souhaité est régle, et pour terminer le réglage.

Si le réglage 1 est sélectionné, levoyant se est étant.

1) Degre hydrotimétrique français pour la mesure de la durée de l'eau.
2) Millimol, unité internationale pour la mesure de la durée de l'eau.

Tableau des programmes

Type de vaisselle	Assiettes et casseroles	Tous types de vaisselle			Tasses à café,VAISSELFragile
Type de salissure	Très saleRésidus alimentaires séché surtout blanc d'œuf et féculents	NormalRésidus alimentaires séché	Normal	Peu sale	Peu sale
Programme correspondant	↓	↓	↓	↓	↓
	INTENSIF70°C	NORMAL65°C	ECO55°C 3)	=®RAPIDE50°C	DELICAT40°C
Cycle deProgramme 1)	PrélavageLavage2 x rincagesRinçage finalSéchage	PrélavageLavageRinçageRinçage finalSéchage	PrélavageLavageRinçageRinçage finalSéchage	- LavageRinçageRinçage final-	- LavageRinçageRinçage final-
Consommation 2)	↓	↓	↓	↓	↓
Durée du lavage avec séchage	107 minutes	84 minutes	159 minutes	36 minutes	31 minutes
Temps de séchage	13 minutes	13 minutes	54 minutes	—	—
Energie	1,15 kWh	0,80 kWh	0,63 kWh	0,40 kWh	0,35 kWh
Eau	9 litres	7 litres	7 litres	6 litres	6 litres

1) Les différentes étapes du programme de lavage peuvent produit un bruit différent, car l'action de lavage est plus intensive à certains moments.
2) Ces informations sont données à titre indicatif et peuvent varier en fonctions de la quantité de vaisse, de la température d'arrivée d'eau,...
3) Programme de reférence.

Tous les cycles de programme commencent par une vidange.

Les produits de lavage en pastilles ne sont pas conseillés pour des programmes Rapide et Délicat car certaines pastilles ne sont pas en mesure de libreter toute leur force lavante pendant des programmes courts.

Chargement et déchargement du lave-vaisse

Rangement de la vaisse

Avant de placer la vaisse dans l'appareil, débarrassez-la de tous les déchets alimentaires qui boucheraient les filtrres et réduiraient l'efficacité de lavage.

Ne lavez pas en machine de la vaisselle de petite dimension qui pourrait facilement sortir du panier.

Rangez la vaisselle sale dans le panier immédiatement après usage. Ne procédez au lavage que lorsque l'appareil est chargé en totalité.

Les cassetoles contenant des alimentes attachés ou brûlés doivent faire l'objet d'un trempage préalable.

• Mettez toujours les verres, tasses et bois tournés vers le bas.
• Inclinez les plats creux (assiettes à soupe, etc.) de manière à ce que l'eau puisse s'écouler lors du séchage.
• Evitez le contact entre les pieces de vaisselle, pour obtenir de更好地 résultats de lavage. Ceci est particulièrement important concernant le panier à couverts : les cuillères empilées les unes dans les autres, etc. ne peuvent tout simplement pas être l'avées correctement. L'eau doit pouvoir atteindre toutes les surfaces sales.
  Assurez-vous que les couverts aux manches très fins ou d'autres objets ne passent pas à travers les ouvertures du panier, et empêchent le bras de lavage de tourner.
• Les couverts en argent ont tendance à noircir s'ils sont mélangés à des couverts en inox. Disposez-les dans le panier à couverts, séparés des autres.
• La vaisse suivante n'est pas indiquée pour le lavage en lave-vaisse (bien qu'elle soit vendue comme pouvant être lavée en lave-vaisse): les couverts avec manche en bois ou en corne ou constitués d'éléments collés, les couverts en bronze, les casser-roles avec manche en bois, les objets en aluminium, les objets en cristal, les objets en plastique, porcelaines ancienne ou peintes à la main, la vaisse ancienne décorée à l'or ou autres décorurs anciens.
• Le cuivre, l'étain et le laiton ont tendance à se tacher. L'aluminium et l'argent ont tendance à noircir et se décolorer lors du lavage. Les résidus alimentaires d'oeuf et de moutarde sont souvent à l'origine de décolorations et de taches sur l'argent. Veiliez à bien rincer et enlever les résidus alimentaires sur l'argent s'il n'est pas immédiatement lavé après avoir été utilisé.

• Les objets en cristal et en plastique, si leur lavage en lave-vaisse n'est pas garanti, devront etre lavés à la main.

• Lorsque vous lavez de la vaisselle fragile, Sélectionnez le programme avec la température de lavage la plus BASSE.

• Les substances fortement colorées comme le ketchup par exemple peuvent laisser temporairement des traces au fond de la cuve. Celles-ci disparaisent au lavage suivant.
• Certaines qualités de verre peuventvenir opaques après de nombreux lavages en machine.
• Les objets en fer ou en fonte peuvent rouiller et tacher d'autres pieces de vaisselle.
• Certaines décorations ne sont pas garanties pour résister au lavage en machine et peuvent perdre leurs couleurs.
• Faites toujours quelques essais avec une seule pièce de service si vous doutez des effets de lavage.
• Les couteaux et les autres ustensiles pointus ou coupant doivent être placés dans le panier à couverts pointe vers le bas, ou en position horizontale dans le panier supérieur ou dans le tiroir à couteaux (si votre apparéil en est équipé).

En cas de doute, prenez contact avec le fabricant de l'objet.

Les étagères à tasses peuvent être placées sur deux différents niveaux.

Au moment où vous achetez de la nouvelle vaisselle, vérifie si elle est indiquée pour le lavage en lave-vaisselle.

Avant de fermer la porte, assurez-vous que le bras de lavage puisse tourner librement.

Veillez à ce que la porte du lave-vaisselle soit toujours fermée. Vous évitezez ainsi que celui un ne trébuche sur la porte ouverte et ne se blesse. Une porte ouverte représentée toujours un danger (risque de basclement).

Déchéancement

Laissez la porte de l'appareil entrouverte en fin de programme pour permettre le séchage naturel de la vaisselle.

Attendez quelques minutes avant de sorting la vaissele ;
vous obtiendrez deilleurs résultats de sechage.

Utilisation de l'ordinateil

Départ du programme

1. Frottez ou rincez les résidus alimentaires solides.
2. Chargez le lave-vaiselle. (Voir « Chargement et déchargement de la vaiselle »).
3. Vérifiez que le bras de lavage n'est pas généré dans sa rotation.
4. Effectuez le contrôle des réservoirs de sel et de produit de rinçage.
5. Dosez le produit de lavage et refermez le couvercle.
6. Fermez la porte.
7. Appuyez sur la touche Marche / Arrêt. Tous les voyants correspondants aux programmes s'allument.
8. Appuyez sur la touche du programme souhaité (voir tableau des programmes). Seul le voyant correspondant au programme reste allumé. Le voyant indique toujours dans qu'elle phase du cycle sélectionné le lave-vaisselle se trouve.
9. Vérifiez si les filtres doivent être nettoyés lorsque le lave-vaisselle a terminé le programme.

Interruption du programme

1. Ouvrez la porte. Le programme s'arrête.
2. Levoyant correspondant au programme s'allume.
3. Fermez la porte et le programme continue après environ 6 secondes.

Ouvrez la portedoucement lorsquelaveisselle est en marche,car de la vapeur chaude peut s'en échapper.

Annulation du programme

1. Appuyez et maintenez enfoncées les touches de combinaison jusqu'à ce que les voyants des programmes s'allument.
2. Relâchéz la touches. Le programme est à présent annulé et un nouveau programme peut être sélectionné.

Si vous éteignez simplement le lave-vaisselle avec la touche Marche / Arrêt, le programme sélectionné n'est pas terminé, il est seulement interrompu. Lorsque vous redémarrez le lave-vaisselle, le programme continue.

Fonction pause

La fonction pause permet d'interrompre temporairement le programme pendant un court moment.

1. Appuyez sur la touche Marche / Arrêt. Le programme s'arrête.
2. Tous les voyants s'eteignent.
3. Si vous voulez que le programme continue, appuyez une nouvelle fois sur la touche Marche/Arrêt. Le programme continue.

Le programme ne doit pas etre mis sur pause plus longtemps que nécessaire, car I'eau à l'intérieur du lave-vaisselle refroidit et doit etre chauffee a nouveau, ce qui augmente la consommation d'energie.

Annulation de la phase de séchage

Si vous ne poulez pas attendre la fin de la phase de sechage, vous pouvez l'annuler.

1. Appuyez sur la touche Marche / Arret.
2. Ouvrez la porte. La phase de séchage est annulée.

Fin du programme

Eteignez le lave-vaisselle uniquement lorsque levoyant « Fin de programme » s'allume ou que l'afficheur indique 0.

1. Appuyez sur la touche Marche / Arret.

Faites attention si vous ouvrez la porte immédiatement après la fin du programme, car de la vapeur chaude peut s'échapper. Evitez dans la mesure du possible d'ouvrir la porte du lave-vaisselle lors de son fonctionnement.

Le lave-vaisselle possède une nouvelle fonction appelée « LAVAGE PAR IMPULSIONS ». Ce système de lavage fait varier à la fois les tours de la pompe et la pression de l'eau, pour un lavage plus intensif de la vaisselle au cours d'un programme. C'est pourquoit les différentes parties d'un cycle de programme ne produit pas le même bruit.

Entretien et nettoyage

Nettoyage interieur

Nettoyez les joints d'étanchéité de la porte et les distributeurs de produit de lavage et de rinçage avec un chiffon humide. Tous les 3 mois, effectuez un programme de lavage à 65^ sans vaisselle et avec du produit de lavage.

Nettoyage du filtré central

Ce filtré a pour fonction de retenir les particules solides les plus volumineuses. Veillez toujours à ce que ce filtré soit propre. Sortez-le en le tournant dans le sens inverse des aiguilles d'une montre et lavez-le sous l'eau courante. Une fois le nettoyage terminé, remontez le filtré dans son emplacement d'origine.

Nettoyage du grand filtré

Il est tout aussi important de tener propre ce filtre. S'il est sale ou bouché, les résultats obtenus avec le lave-vaisselle s'en dessent. Il est facile à sortir après avoir retire le filtre central. Lavez-le sous l'eau courante.

Une fois le nettoyage terminé, replacez le grand filtre puis le filtre central.

N'utilise jamais le lave-vaisselle sans filtres.

Un positionnement incorrect des filtres entraine de mauvais résultats de lavage.

Un mauvais entretien des filtres peut diminuer l'efficacité de lavage.

Nettoyage du bras de lavage

Il est important que les orifices du bras de lavage ne soient pas obstrués. Un orifice bouché du bras peut en effet diminuer nettement la qualité de lavage.

Si le bras de lavage doit être nettoyé, dévissez l'écrou dans le sens inverse des aiguilles d'une montre, retirez la rondelle et sortez le bras en le soulevant.

Nettoyez et débouchez les orifices du bras de lavage pour en retarder les résidus alimentaires.

Nettoyage extérieur

Nettoyez régulièrement les surfaces extérieures de l'appareil à l'aide d'un détergent doux. Terminatez en eliminant toute trace résiduelle de produit à l'aide d'un chiffon doux et humide.

N'employez jamais de produits abrasifs ou de solvants (acétone, trichloréthylène, etc.).

En cas d'absence prolongée

Si vous ne devez pas utiliser l'appareil pendant un certain temps :

1. Debranche la prise de courant et coupez l'arrivée d'eau.
2. Remplissez le réservoir de produit de rinçage.
3. Laissez la porte entrouverte pour éviter la formation de mauvaises odeurs.
4. Laissez l'intérieur de l'appareil propre.

Protection du lave-vaisselle contre le gel

Si le lave-vaisselle est placé dans un environnement où la température tombe parfois en dessous de 0^ C, la petite quantité d'eau restant à l'intérieur des éléments du lave-vaisselle risque de geler et de l'endommager.

Pour prévenir ce risque, vousdez :

1. Fermez l'arrivée d'eau du lave-vaisselle.
2. Retirez les tuyaux d'arrivée d'eau et de vidange.
3. Vérifie la présence de sel dans le bac à Sel de l'adoucisseur d'eau.

Cet apparéil doit être utilisé et place uniquement à l'intérieur de l'habitation, à température ambiente. Le fabricant ne saurait être tenu pour responsable de tout dommage d'au gel.

Déplacement de l'ordinateil

Si vous devez déplacer l'appareil (lors d'un déména-gement, etc.)

1. Débranchez-le.
2. Fermez le robinet d'arrivée d'eau.
3. Retirez les tuyaux d'arrivée d'eau et de vidange à l'appareil.

Evitez de trop incliner l'appareil pendant le transport.

Informations concernant les centres de test

Le réserve de sel regénérant et le distributeur de produit de rincege doivent être replis conformément à la notice d'utilisation.

Avant la première utilisation, procededz à un évientuel nettoyage de la cuve en effectuant 1 ou 2 cycles de lavage sans vaisselle.

Norme de test :	EN 50242 ou EN 60704
Capacité nominale :	de 6 couverts à la norme EN 50242
Chargement du panier :	conformément à l'illustration ci-dessous
Programme de test :	éco 55° C
Produit de lavage (IEC type B) :	9 gr. dans le distributeur + 3 gr. dans le distributeur de prélavage
Conditions de rinçage (type III) :	réglage 3
Pression d'alimentation en eau :	minimum 0,8 bar, maximum 10 bar
Ecoulement eaux usées :	conformément à l'illustration ci-dessous

Paniers

Panier principal

Panier couvert

En cas d'anomalie de fonctionnement

Certaines anomalies de fonctionnement peuvent dépendre d'opérations d'entretien non correctes ou d'oubli. Si vous constatEZ une anomalie de fonctionnement, reportez-vous au tableau ci-dessous avant de faire appel au service après vente. Dans la majorité des cas, vous pourrez y remedier vous même.

Symptôme	Solution
Le programme ne démarre pas.	• La porté est-elle correctement fermée? • Avez-vous appuyé sur la touche Marche / Arrêt? • Le robinet d'arrivée d'eau est-il ouvert? • Le lave-vaisselle est-il branché? • Le fusible est-il en bon état? • La touchedépart différé est-elle enfoncée?
Le lave-vaisselle ne se remplit pas d'eau.	• Le robinet d'arrivée d'eau est-il ouvert? • Voitre alimentation en eau courante a-t-elle ététemporairement coupée? • Le tuyau d'arrivée d'eau est-il plié ou obstrué? • Le filtre à l'intérieur du tuyau d'arrivée d'eau est-il bouché? • La pression d'arrivée d'eau est-elle trop faible?
L'eau n'est pas vidangée à la fin du cycle.	• Avez-vous ouvert la porte avant que levoyant « Fin »s'allume et que le cycle de programme ne soit fini? • Les filtres sont-ils bouchés? • Le tuyau d'évacuation est-il plié?
La vaisselle n'est pas propre.	• Est-ce que quelques chose a empêché le bras de lavage de tourner? • Les orifices du bras de lavage sont-ils obstrués? • Le panier est-il trop charge? • La vaisselle est-elle correctement en place? • Les filtres sont-ils bouchés? • Les filtres sont-ils correctement en place? • Avez-vous correctement dosé le produit de lavage? • Le bouchon du réservoir de sel est-il correctement fermé? • Avez-vous sélectionné un programme à une température trop basse? • Le distributeur de produit de rinceage est-il vide?
Traces de calcaire.	• Le réservoir de sel est-il vide / l'adoucisseur d'eau est-il réglé correctement? • Le distributeur de produit de rinceage est-il réglé sur undosage trop faible?
Le lave-vaisselle est bruyant.	• Les pièces de vaisselle se cognent-elles lesunes contreles autres? • Le bras de lavage touche-t-il la vaisselle?
Sifflement pendant le lavage.	• Ce n'est pas un dysfonctionnement.
La vaisselle n'est pas tout à fait sèche et ne brille pas.	• Le distributeur de produit de rinceage est-il vide? • La vaisselle a-t-elle été laissée trop longtemps dans lelave-vaisselle?
La porté est difficile à fermer.	• Le lave-vaisselle est-il de niveau?
Le bras de lavage ne tourne pas.	• La vaisselle est-elle correctement chargée?

En cas d'anomalie de fonctionnement

A l'aide des codes erreur qui apparaissent sur l'afficheur, il est possible de résoudre l'anomalie vous-même. Lorsque l'anomalie est résolue, appuyez sur la touche du programme sélectionné et le programme se poursuit.

Si d'autres codes erreur apparaissent sur l'afficheur:

• Interrompez le programme en cours.
• Mettez à l'arrêt l'appareil.
• Sélectionnez à nouveau le programme.

Si l'anomalie persiste ou se reproduit, contactez votre service après-vente, en indiquant le code erreur.

Symptôme	Solution
Levoyant du programme sélectionné clignote:L'afficheur indique le code erreur,10.(Anomalie d'arrivée d'eau).	•Le robinet d'arrivée d'eau est-il ouvert?•Le filtré à l'intérieur du tuyau d'arrivée d'eau est-il bouché?•Le tuyau d'arrivée d'eau est-il plié ou obstrué?•Les filtres sont-ils bouchés?
Levoyant du programme sélectionné clignote:L'afficheur indique le code erreur,20.(Anomalie d'évacuation d'eau).	•Le siphon est-il bouché?•Le tuyau de vidange d'eau est-il plié ou obstrué?•Les filtres sont-ils bouchés?

N'essayez jamais de réparer vous-même le lave-vaissselle. Les réparations effectuées par des personnes non agréées ou inexplémentées risquent de causeurs des blessures ou de graves dysfonctionnements.

Service après-vente

En cas d'anomalie de fonctionnement, reportez-vous à la partie « En cas d'anomalie de fonctionnement ». Si malgré toutes les vérifications une intervention s'avère nécessaire, le vendeur de votre apparéil est le premier habilité à intervenir. A défaut (déménagement de votre part, fermeture du magasin où vous avez effectué l'achat ...), veuillez consulter le Centre Contact Consommateurs qui vous communiquera alors l'adresse d'un ServiceAprès Vente.

En cas d'intervention sur votre apparéil, exigez du Service Àpès Vente les Pièces de Rechange certifiées Constructeur.

Garantie

Conformément à la Législation en vigueur,Vote Vendeur est tenu, lors de l'acte d'achat de votre apparéil, de vous communiquer par écrit les conditions de garantie et sa mise en œuvre appliquées sur celui-ci.

Sous son entière initiative et responsabilité,Vote Vendeur repondra à toutes vos questions concernant l'achat de suaure appeareil et les garanties qui y sont attachées. N'hésitez pas à le contacter.

Plaque signaletique

En appelant un Service ÀpRES Vente, indiquez-lui le modele, le numero de produit et le numero de série de l'appareil. Ces indications figurent sur la plaque signalétique située sur votre apparéil.

A l'attention de l'installateur

Tous travaux électriques nécessaires à l'installation de cet apparéil doivent être réalisés par un électricien qualifié.
Tous travaux hydrauliques nécessaires à l'installation de cet apparéil doivent être réalisés par un plombier qualifié.

Caractéristiques techniques

Capacité :	Couverts et vaiselle pour 6 personnes conformément à la norme EN 50242
Dimensions :	Hauteur 447 mmLargeur 546 mmProfondeur (jusqu'au bord de la portec) 480 mmProfondeur (jusqu'au milieu de la portec) 507 mm
Poids :	Net 22 kg
Pressions d'eau :	Minimum 80 kPa (0,8 bar)Maximum 1000 kPa (10 bar)
Informations électriques :	Alimentation électrique 230 V - 50 HzFusible 10 AElément chauffant 1100 WPuissance nominale 1180 W

Cet apparéil est conforme aux directives Communautaires suivantes : 73/23/CEE du 19.02.1973 - directive relative au matériel à basse tension et modifications successives 89/336/CEE du 03.05.1989 - directive relative à la compatibilité électromagnétique et modifications successives 92/31/EEC)

Déballage

A la réception de l'appareil, déballez-le ou faites-le déballer immédiatement. Vérifiez son aspect général. Faites les éventuelles réserves par écrit sur le bon de livraison dont vous garderez un exemplaire.

Ne laissez jamais les emballages à portées des enfants.

Accessoires

Vérifiez la présence des accessoires suivants avec le lave-vaisse lors du déballage :

• Un entonnoir pour replir le réservoir de ses régénérant (1)
• Coude pour le tuyau de vidange (2)

Utilisation

Votre apparéil est destiné à un usage domestique normal.
Ne l'utilise pas à des fins commerciales ou industrielles ou pour d'autres buts que celui pour lequel il a été concu.

Emplacement

L'appareil est donc pour être installé sur un évier de cuisine ou un plan de travail.

Placez l'appareil, si possible, à proximé d'une arrivée d'eau (robinet) et d'une évacuation.

Pour fonctionner de manière optimale, l'appareil doit être installé de niveau. Les pieds réglibes (plages de réglage : 5 mm) chacun permettent de placer l'appareil parfaitement de niveau.

La conception de votre lave-vaiselle ne permet pas l'encastrement d'une table de cuisson.

1

2

OK!

Installation

Arrivée d'eau

Cet apparéil est équipé d'une sécurité qui empêche le retard de l'eau usée à l'intérieur du lave-vaisselle. Ces fonctions sont conformes aux réglementations en vigueur de sécurité technique en matière d'eau.

Si le siphon d'évacuation de votre évier a une vanne de non-retour incorporee, cela peut empêcher l'évacuation correcte du lave-vaisselle. Nous vous conseillons donc de l'enlever.

Ce lave-vaisselle peut être alimenté en eau froide ou chaude jusqu'à 65^ maximum. Nous vous conseillons néanmoins le raccordement à une arrivée d'eau froide.

Contrôlez que la pression de l'eau d'alimentation n'excède pas les valeurs indiquées dans les caractéristiques techniques.

Votre société de distribution d'eau peut vous renseigner sur la pression de l'eau de votre région.

Il est important de placer pres de la machine un robinet d'arrêt d'eau, facilement accessible. Il existe des mitigeurs pour cuisine, avec raccord pour lave-vaisselle ainsi que des adaptateurs qui permettent le branchement sur d'anciens modèles de robinets.

Branchez le tuyau à un robinet avec un raccord 20/27 (3/4'') ou à une prise d'eau.

Vérifiez que les deux extrémités du tuyau soient bien visées afin d'éviter d'eventuelles fuites d'eau.

Le tuyau d'arrivée d'eau ne doit pas être raccordé à toute forme de tuyau de ballonge. S'il est trop court, le tuyau entier doit être remplaced par un tuyau haute pression plus long, spécialement conçu à cette fin.

Evitez toute pliure ou étranglement du tuyau qui pourrait empêcher ou ralentir le passage de l'eau.

L'extrémité du tuyau branchée à l'appareil peut être orientée selon les besoin, il suffit de desserrer l'écroude fixation. Revissez-le bien pour éviter les fuites d'eau.

Vérifiez que l'écrou est bien serré avant demettre la machine en place.

Utilisez uniquement le tuyau d'arrivée fourni avec le lave-vaisselle, ne réutilisez pas un ancien tuyau d'arrivée.

Installation

Vidange

Contre les dégats des eaux, le lava-vaisselle est équipé d'un système de sécurité. En cas de dysfonctionnement, la pompe de vidange se met automatiquement en marche et l'eau restante dans le lava-vaisselle est pompée vers l'extérieur.

Le système de sécurité d'eau fonctionne également lorsque le lave-vaisselle est à l'arrêt. Cependant, le lave-vaisselle doit être branché.

Placez le tuyau de vidange au dessus de l'évier, comme indiqué.

Il peut également être branché au siphon de l'évier. Il ne doit se couver àaucun endroit à une hauteur supérieure à 75 cm au-dessus de la surface sur laquelle est posé le lave-vaisselle. S'il se trouve plus haut, le fonctionnement du lave-vaisselle risque d'être entravé.

Il est également important que ce tuyau ne soit en aucun endroit écrasé ou plié et de s'assurer que le diamètre interieur du tuyau n'est pas inférieur à 13 mm, à aucun endroit. Si le tuyau de vidange est trop long, il peut être facilement coupé à la bonne longueur.

1. Coupe le tuyau à la bonne longueur à l'aide d'un couteau pointu.
2. Fixez le coude fourni à l'extrémité du tuyau.

Installation

Branchement électrique

L'installation de votre apparéil doit être réalisée par un technicien qualifié.

L'appareil doit être débranché avant ou pendant l'installation ou dans l'éventualité d'une intervention.

Ce lave-vaisselle ne peut être branché qu'en monophasé 230V - 50Hz

Calibre des fusibles de ligne (un par phase) : 10 A. Vérifiez que votre compteur et les fusibles peuvent supporter l'intensité absorbée par la machine compte tenu des autres appareils électriques branchés.

L'appareil ne doit pas etre raccordé à l'aide d'un prolongateur ou d'une prise multiple (risque d'incendie).
Vérifiez que la prise de terre est conforme aux
règlements en vigueur.

Utilisez un socle de prise de courant importante uneborne de mise à la terre, qui doit être obligatoirement raccordée conformément aux normes en vigueur (NF C 15.100) et aux prescriptions de l'E.D.F.

Notre responsabilité ne saurait être engagée, en cas d'accidents ou incidents provoqués par une mise à la terre inexistante ou défectueuse.
