MODE D'EMPLOI DG 2018 X INOX ARTHUR MARTIN

Table de cuisson DG 2018

Avertissements importants

Cet apparéil doit être installé par une personne qualifiée et selon les normes en vigueur.

Conservez cette notice d'utilisation avec votre apparéil. Si l' apparéil devait être vendu ou cédé à une autre personne, assurez-vous que la notice d'utilisation l'accompagne. Le nouvel utilisateur pourrait alors être informé du fonctionnement de celui-ci et des averisations s'y rapportant. Ces avertissements ont été rédigés pour votre sécurité et celle d'autrui.

Utilisation

• Cet apparéil a été concu pour être utilisé par des femmes. Veillez à ce que les enfants n'y touchent pas et ne l'utilisent pas comme un jouet.
• A la réception de l'appareil, déballez-le ou faites-le déballer immédiatement. Vérifiez son aspect général. Faites les éventuelles réserves par écrit sur le bon de livraison ou sur le bon d'enlèvement dont vous garderez un exemplaire.
• Voiture apparéil est destiné à un usage domestique normal. Ne l'utilise pas à des fins commerciales ou industrielles ou pour d'autres buts que celui pour lequel il a été créé.
• Ne modifies pas ou n'essayez pas de modifier les caractéristiques de cet apparil. Cela représentait un danger pour vous.
• Avant d'utiliser votre apparéil, assurez-vous qu'il a été correctement raccordé pour le type de gaz distribué.
• Tenez les enfants à distancependant le fonctionnement : la table de cuisson et les recipients s'échauffent et peuvent rester chauds longtemps après l'arrêt del'appareil.
• Baissez ou éteignez toujours la flamme d'un brûleur avant desteroler un récipient.
• N'utilisez jamais votre table à vide (sans récipient dessus).
  Assurez-vous que les manettes sont toujours en position arrêt I lorsque l'appareil n'est pas utilisé.
• N'utilise pas de récipiens instables ou déformés : ils peuvent se renverser et provoquer un accident.
• Les réparations ne doivent être effectuées que par un service après vente qualifié. Une réparation non conforme peut être la cause de graves dommages.
• Ne conservez pas à proximé de l'appareil des produits inflammables sensibles aux températures (exemples : produits de nettoyage, bombe aerosols, ...)
  Assurez-vous que les enfants ne manipulent pas commandes.
• Ne laissez rien sur la table de cuisson. Une mise en fonctionnement accidentelle pourrait provoquer un incendie.
• Si vous utilisez un apparéil électrique à proximité de votre table de cuisson, veillez a ce que le cable d'alimentation de cet apparéil électrique ne soit pas en contact avec la surface chaude de la table.

• Surveillez attentivement la cuisson lors de friture dans l'huile ou la graisse.

• Evitez tout courant d'air. Si un brûleur ne présente pas une flammé régulière, nettoyez-le soigneusement. Si l'inconvénient subsiste, faites appel au service après-venture.

• Si la table est équipée d'un couvercle, nettoyez-le soigneusement et ne le fermez qu'après que les brûleurs ont refroidi.
• Nettoyez l'appareil après chaque utilisation : vous prolongerez ainsi sa durée de vie et vous évitez un mauvais fonctionnement des brûleurs et des bougies d'allumage.
• Avant tout nettoyage ou intervention technique, assurez-vous que l'appareil est débranché电量quèment et complètement refroidi.
• L'utilisation d'un apparéil de cuisson au gaz conduit à la production de chaleur et d'humidité dans la piece où il est installé. Veillez à assurer une bonne aération de la cuisine : maintenez ouverts les orifices d'édration naturelle ou installez un dispositif d'éaporation mécanique.
• Une utilisation intensive et prolongée de l'appareil peut nécessiter une aération supplémentaire en ouvrant la fenêtre, ou une aération plus efficace, par exemple en augmentant la puissance de la ventilation mécanique si elle existe.
  Veillez à ne rien laisser sur la table pendant et après l'utilisation des zones de cuisson (torchons, feuilles d'aluminium, plastique, etc.).
• Changez le tuyau d'arrivée du gaz un peu avant l'expiration de la date de vieillissement indiquée sur celui-ci.
• N'utilise jamais de bouteille de propane dans votre cuisine ou autre local fermé.
• N'utilise que les accessoires livrés avec l'appareil (un diffuseur de chaleur, par exemple, endommagerait la table de cuisson).

Installation

• Les opérations d'installation et de branchement doivent être effectuées par un personnel qualifié et suivant les normes en vigueur.
• Si l'installation électrique de votre habitation nécessite une modification pour le branchement de votre apparéil, faites appel à un électricien qualifié.
  Assurez-vous que l'appareil est installé dans une piece correctement aérée : une mauvaise ventilation peut entraîner un manque d'oxygène. Consultez un installer qualifié ou adressez-vous à la compétie de distribution du gaz de votre région.
• Cette table est consque pour fonctionner en 230 V monophasé. Un évientuel branchement polyphasé sans neutre (400V) peut provoquer la destruction des foyers.

Sommaire

Protection de l'environnement

Tous les matériaux marqués par le symbole sont recyclables. Déposez-les dans une déchetterie prévue à cet effet (renseignez-vous auprès des services de votre commune) pour qu'ils puissant être récapurés et recyclés.

Le symbole sur le produit ou son emballage indique que ce produit ne peut etre traite comme dechet menager. Il doit etre remis au point de collecte dedieda cet effet (collecte et recyclage du materiel electrique et electronique).En procedant a la mise a la casse reglementaire de l'appareil, nous preservons I'environnement et notre sécurité, s'assurant ainsi que le dechets seronttraites dans des conditions appropriées. Pour obtenir plus de details sur le recyclage de ce produit, veuillez prendre contact avec les services de voitr commune ou le magasin ou vous avez effectue I'achat.

En cas d'anomalie de fonctionnement, le vendeur de votre apparéil est le premier habilité à intervenir. A défaut (déménagement de votre part, fermeture du magasin où vous avez effectué l'achat ..., veuillez consulter le Centre Contact Consommateurs qui vous communiquera alors l'adresse d'un Service Àpès Vente.

Encas d'intervention sur l'appareil, exigez du service après vente les pièces de rechange certifiées Constructeur.

A l'attention de l'utilisateur

Avertissements importants 2

Comment lire votre notice d'utilisation? 3

Description de l'appareil 4

Utilisation de votre table de cuisson 4

Conseils d'utilisation 5

Entretien et nettoyage 5

Garantie 6

Plaque signalétique 6

Service après Vente 6

A l'attention de l'insealleur

6

Installation 6

Raccordement gaz 7

Branchement électrique 8

Adaptation des brûleurs au gaz utilisé 9

Encastrement 10

Possibilities d'encastrement 11

Cet apparéil est conforme aux Directives Communitaires CEE suivantes:

• 73/23 - 90/683 (Basse Tension);
• 90/396 (Appareil Gaz)
  -89/336 (Compatibilité Electromagnétique);
  -93/68 (Directives Générales);

Comment dire votre notice d'utilisation?

Les symboles suivants vous guideront tout au long de la lecture de votre notice:

Instructions de sécurité

Descriptions d'opérations

Conseils et recommendations

Informations sur l'environnement

Veuillez lore attentivement ces remarques avant d'insteller et d'utiliser votre apparéil. Nous déclinons toute responsabilité en cas de dommages ou d'accident provoqués par l' apparéil du fait du non-respect de ces averissements.

Description de l'appareil

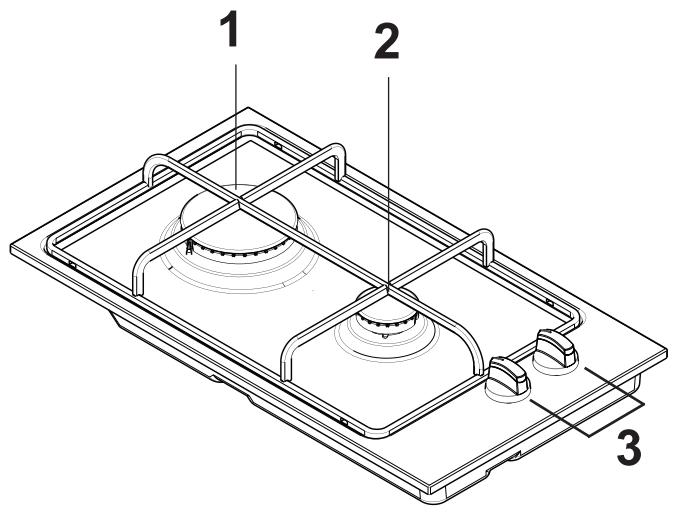

1 Brûleur rapide
2 Brûleur auxiliaire
3 Manettes de commande des brûleurs

Utilisation de votre table de cuisson

Les commandes

Les manettes qui commandent les brûleurs sont dotées de 3 positions principales d'utilisation :

Position arrêt

☆ = Débit maximum et allumage automatique

Debit minimum

L'allumage des brûleurs

Pour allumer un brûleur

1. Appuyez sur la commande du brûleur besoin, et tournez-la jusqu'àu repère de débit maximum.

En cas de coupure d'électricité, vous pouvez utiliser votre table de cuisson sans avoir recours au système automatique. Pour cela, présente une flamme au brûleur.

1. Placez le recipient sur le brûleur.
2. Réglez le débit selon les nécessités de votre préparation, en vous assurant que la flamme ne déborde pas du fond.

Pour eteindre le bruleur

Tournez la commande dans le sens des aiguilles d'une montre jusqu'à la butée, sur la position arrêt (●).

Lorsque vous faites des fritures, surveillez attentivement la cuisson car l'huile ou la graisse pourrait facilement s'enflammer par suite d'une surchauffe.

i Ce modele est Equipé de robinets progressifs, qui permettent un meilleur réglage de la flamme.

i Conseils d'utilisation

Les brûleurs

Afin d'obtenir un rendement maximum de chaque brûleur, utilisez des réciponents adaptés au diamètre des brûleurs.

Brûleurrapide diamètre 16 - 26 cm

Brûleur auxiliaire diamètre 10-14-16 cm

• Ne placez un réseau sur un brûleur qu'après avoir allumé celui-ci.
  N'utilisez que des recipients creux.
  Assurez-vous que la flamme ne déborde pas du fond du recipient.
• Si vous doivent utiliser des recipients dont le diamètre est important, nous vous recommandons d'effectuer vos cuissons sur le brûleur arrière, afin d'éviter la dépréciation des manéttes de commande.

• Surveillez attentivement la cuisson lorsque vous faites des fritures : l'huile ou la graisse peuvent facilement s'enflammer par suite d'une surchauffe.

• Si la flamme d'un brûleur s'eteint accidentellement, ramenez la manette correspondante sur la position arrêt et attendez une minute avant de rallumer le brûleur.

• L'utilisation continue et intensive de votre table de cuisson demande une aération supplémentaire : ouvrez une fenêtre ou augmentez la puissance d'aspiration mécanique (si existante).

Entretien et nettoyage

Avant de procéder au nettoyage : débranchez électriquement l'appareil, assurez-vous que toutes les manéttes sont sur la position arrêt ● et attendez que l'appareil soit refroidi.

Le dessus de la table de cuisson

• Passez une éponge légèrement imbibée d'eau tiède (et, si nécessaire, de détergent doux) après chaqueutilisation.
• Evitez tout écoullement dans les orifices de la table.
• N'utilise pas d'objet tranchant (couteau, gratoir, tournevis, etc.) ou dépange à face abrasive.
• N'utilise pas de détergents abrasifs ou corrosifs tels que: bombes aérosols pour four, produits détachants, produits anti-rouille, poudres à récurer.

Les brûleurs

• Lavez les chapeaux de brûleurs avec de l'eau chaude et un détergent doux, ennant soin d'enlever toute incrustation. Si nécessaire, vous pouvez utiliser une petite brosse en acier.
• Gardez les couronnés des brûleurs en parfait état de propre: leur encrassement peut cause des difficultés d'allumage.
• Si vous avez démonté les brûleurs pour les nettoyer, voirlez à remettre correctement en place les couronnées et chapeaux de brûleurs parfaitement secs.

Les grilles émailées

• Lavez-les à l'eau chaude additionné d'un détergent doux. Utilisez si besoin un produit légèrement abrasif.

Les manettes

Utilisez une éponge très légèrement imbibée d'eau savonneuse. Rincez et séchez soigneusement.

Pour un meilleur nettoyage du plan de cuisson, les manettes sont amovibles.

Assurez-vous que la manette soit sur la position "Arret".
Retirez la manette.
- Àprous le nettoyage, remettez en place la manette dans sa position initiale.

Lors du nettoyage, enaucun cas du liquide ou du produit d'entretien ne doit pénétrer à l'intérieur du caisson ou se situant les éléments electriques.

Garantie

Conformément à la Législation en vigueur, votre Vendeur est tenu, lors de l'acte d'achat de votre apparéil, de vous communiquer par écrit les conditions de garantie et sa mise en œuvre appliquées sur celui-ci.

Sous son entière initiative et responsabilité,Vote Vendeur
répondra à toutes vos questions concernant l'achat de
votrecappareil et les garanties qui y sont attachées.
N'hésitez pas à le contacter.

Plaque signalétique

En appelant un Service ÀpRES Vente, indiquez-lui le modele, le numero de produit et le numero de série de l'appareil. Ces indications figurent sur la plaque signalétique située sur votre apparéil.

Service après Vente

En cas d'anomalie de fonctionnement, le vendeur de votre apparéil est le premier habilité à intervenir. A défaut (déménagement de votre part, fermeture du magasin où vous avez effectué l'achat...,), veuillez consulter le Centre Contact Consommateurs qui vous communiquera alors l'adresse d'un Service Àpès Vente.

En cas d'intervention sur votre apparéil, exigez du Service ÀpRES VENTE les Pièces de Rechange certifiées Constructeur.

Caracteristiques techniques

Puisance des brûleurs

Brûleur Rapide 3,2 kW

Brûleur Auxiliaire 1,0 kW

Alimentation: 230 ~V - 50 ~Hz

Air nécessaire à la combustion 16 m³/h

Catégorie: II2E+3+

Appareil réglé en Usine pour fonctionner avec gaz type

G20/G25 - 20/25 mbar

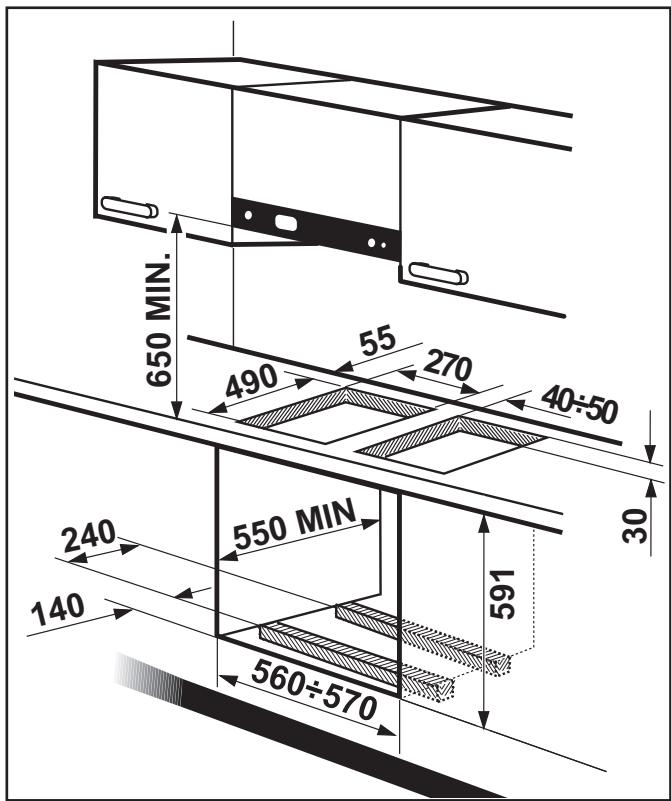

Dimensions de l'ouverture pour l'encastrement dans le plan de travail (voir chapitre "Encastrement")

Largeur: 270 mm

Profondeur: 490 mm

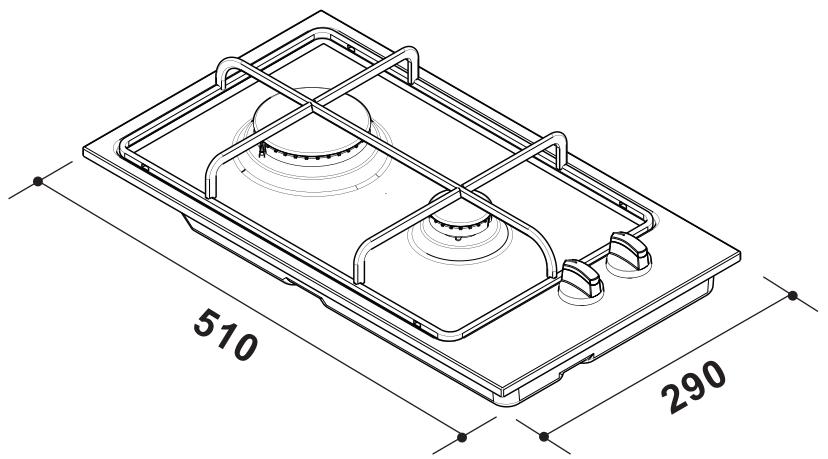

Dimensions de l'appareil

Largeur: 290 mm

Profondeur: 510 mm

Instructions pour l'installateur

Débranchez l'appareil avant toute intervention.

Important

• L'installation et le branchement de l'appareil doivent être effectuels par un personnel qualifié conformément aux textes réglementaires et règes de l'art en vigueur, notamment:
• Arrêté du 2 août 1977, Règles Techniques et de Sécurité applicables aux installation de gaz combustibles et d'hydrocarbures liquifiés à l'intérieur des batiments d'habitation et leurs dépendances;
• Norme DTU P 45 • 204, Installations de gaz (anciennement DTU n.° 61 - installation de gaz - Avril 1982 + additif n.° 1 Juillet 1984);
• Règlement Sanitaire Départemental.

Pour les apparèils raccordés au réseau électrique:

• Norme NF C 15 100 - Installations électriques à basse tension - Règles.

Emplacement

Les meubles juxtaposés aux côts de la table de cuisson ne doivent pas dépasser la hauteur de cette-ci. Les bords latéraux de la découverte pratiquée doivent se trouver à au moins 100 mm. des murs ou des meubles latéraux.

Les meubles suspendus ou les hottes doivent etre installés à une hauteur minimale de 650~mm au dessus de la table de cuisson.

N'installez pas l'appareil près de matérielux inflammables (par ex.: rideaux, torchons, etc.).

L'encastrement de la table de cuisson au dessus d'un lave-vaisselle, d'un réfrigérateur, d'un congélateur, d'un four, ou d'un lave linge est déconseilé lorsque le constructeur de ces apparciels electroménagers ne l'a pas formellement prévu.

Raccordement gaz

Recommendations

• Vérifiez que le début du compteur et le diamètre des canalisations sont suffisants pour alimenter tous les appareils de l'installation et vérifiez que tous les raccords sont bien étanches;
• N'omettez pas d'instructor un robinet de barrageque visible et accessible.

Raccordez la table à la bouteille ou à l'installation selon les prescriptions légales en la matière.

Assurez-vous que l'appareil est réglé pour le type de gaz auquel il sera alimenté. Pour le passage d'un gaz à un autre, reportez-vous au paragraphe "Adaptation des brûleurs au gaz utilisé".

Important

Pour un fonctionnement correct, une consommation réduite et une plus grande durée de vie de l'appareil, assurez-vous que la pression d'alimentation correspond aux valeurs indiquées dans le tableau.

Si l'appareil est alimenté en gaz Butane ou Propane (bouteille), contrôle que le régulateur de pression débite le gaz à une pression de 28 mbar pour le Butane et 37 mbar pour le Propane.

Raccordement "rigide"

Effectuez le raccordement en utilisant des tuyaux rigides métalliques (cuivre avec embout mécanique).

Raccordement "flexible" avec embout mécanique

Gaz naturel

Le raccordement s'effectue avec un tuyau flexible à embout mécanique qui se visse directement sur le coude terminant la rampe de l'appareil (la tuyauterie doit être visible sur toute sa longueur). Elle doit être conforme à la norme "NFD 36-100" (durée de vie 5 ans) ou "NFD 36-103" (durée de vie 10 ans). Le raccordement peut se faire aussi avec un flexible métallique "NFD 36-121"

- Butane/Propane

Un tubeouple,équipéde sescolliers (conformé à XPD 36-110) peut être utilisé s'il est visitable sur toute la longueur et si l'appareil ne fonctionne qu'au butane. Si l'appareil fonctionne au propane, il faut utiliser un flexible conformé à la norme XPD 36-112 ou un flexible métallique conformé à "NFD 36-125".

Pour assembler les différentes pieces il est conseilé de suivre l'ordre suivant:

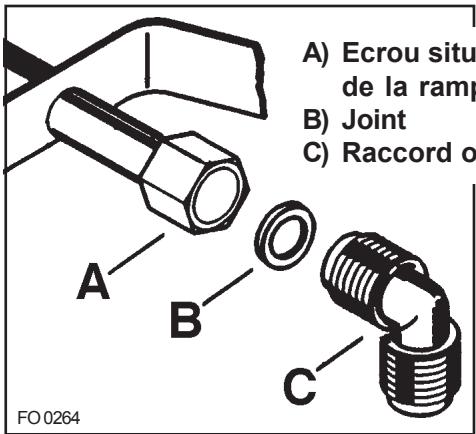

1. Vissez le raccord orientable C dans l'écrou A situé à l'extrémité de la rampe d'alimentation, sans omettre d'intercaler le joint d'étanchéité B (Fig. 1).
2. Orientez le raccord C dans la direction voulue, puis effectuez un serrage correct.
3. Effectuez ensuite le raccordement du tube d'arrivée de gaz.
4. Contrôlez la parfaite étanchéité du raccord et de l'embout en utilisant une solution savonneuse.
5. Fixez l'appareil au meuble.

Entretien

Contrôlez périodiquement le tuyau d'arrivée du gaz et l'éventuel régulateur de pression. En cas d'anomalie remplacez la piece défectueuse.

Pour garantir un bon fonctionnement et une bonne sécurité, il est nécessaire de procéder périodiquement au graissage des robinets de réglage du gaz. Confiez cette opération à un technicien qualifié.

Fig. 1

Branchement électrique

Reliez l'appareil à la terre, conformément aux prescriptions de la norme NF.C 15100 et aux règlements en vigueur.

Avant d'effectuer le branchement s'assurer que:

• le disjoncteur et l'installation électrique peuvent supporter la charge de l'appareil (voir la plaque signalétique);
• l'installation d'alimentation soit équipée d'une prise de terre efficace selon les normes en vigueur;
• la prise ou l'interrupteur principal soient facilement accessibles.

L'appareil est livré avec cable d'alimentation.

Appliquez au cable une fiche normalisée, pour la charge indiquée sur la plaque signalétique. Branchez la fiche à une prise ajustate.

Si l'on désire un branchement direct au réseau (branchement fixe) il faut intercaler entre l'appareil et le réseau un dispositif possédant des contacts à coupure omnipolaire ayant une distance d'ouverture des contacts d'au moins 3 mm.

Le cable de terre jaune-vert ne doit pas etre interrormpu par l'interrupteur et doit etre relié à la borne du conducteur de protection.

Le cable de phase de couleur marron (provenant de la borne “L” de la planchette à bornes) doit toujours être relié à la phase du réseau d'alimentation.

Le cable d'alimentation doit être placé de telle manière qu'il ne touche aucune partie chaude.

Après le branchement essayez les éléments chauffants en les faisant fonctionner pendant 3 minutes environ.

Le cable d'alimentation sera positionné de façon à ce qu'enaucun point sa température n'excède 50^ à la température ambiente.

Remplacement du cable d'alimentation

Le cable d'alimentation ne doit être remplaced que par un professionnel qualifié; utilisez un cable de type H05 RR-F, H05V 2V2-F, H05 BB-F d'une section adaptée à la charge.

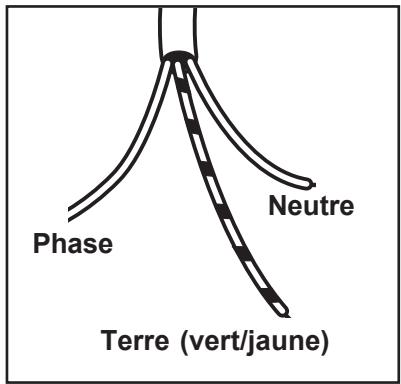

En outre, il faut que le cable de terre jaune-vert soit plus long d'environ 2 cm que les cables de phase et neutre (Fig. 2).

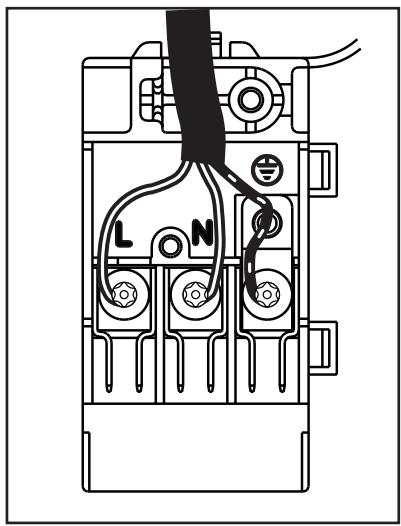

Pour ouvrir la trappe d'accès à la barrette secteur et avoir accès aux bornes de raccordement (Fig.4), procéder comme décrit ci-dessous:

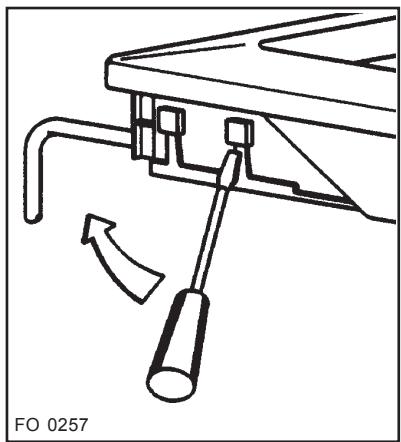

1. insérez l'extrémité d'un tournevis dans les saillies situées sur la côte de l'appareil (Fig.3);
2. exercez une faible pression et faites levier vers le haut.

Fig. 2

Fig. 3

Fig. 4

Notre responsabilité ne saurait etre engagée en cas d'accidents ou d'incidents provoqués par une mise à la terre inexistante ou defectueuse.

L'appareil ne doit pas etre raccordé à l'aide d'un prolongateur, d'une prise multiple ou d'un raccordement multiple (risque d'incendie).

Vérifiez que la prise de terre est conforme aux règlements en vigueur.

Important :

Quel que soit le mode de raccordement, l'appareil doit être relié à la terre conformément aux règlements en vigueur.

Adaptation des brûleurs au gaz utilisé

Pour la conversion de l'appareil d'un type de gaz à l'autre, opérez comme suit:

A. Remplacement des injecteurs

1. Otez les grilles.
2. Enlevez les brûleurs.

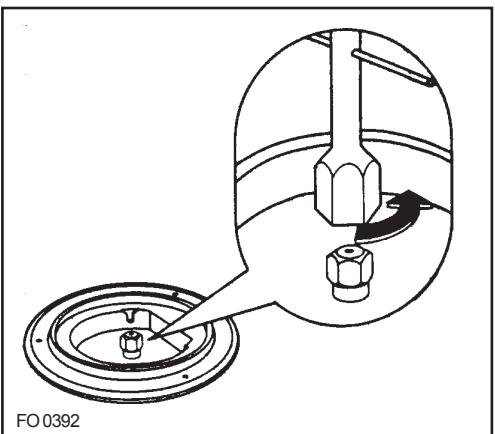

3. Avec une clé de 7 dévissez les injecteurs (Fig. 5) et remplacez-les par ceux convenant au type de gaz utilisé (voir tableau).
4. Remplacez l'étiquette d'éallonage (collée à côté du tuyau d'alimentation en gaz) par cette correspondant au nouveau type de gaz. Elle se trouve dans l'emballage des injecteurs fournis avec la table).

B. Réglage du ralenti

1. Allumez chacun des brûleurs.
2. Tournez les manettes jusqu'à l'obtention du début réduit.
3. Retirez les manettes.

Alimentation en gaz naturel

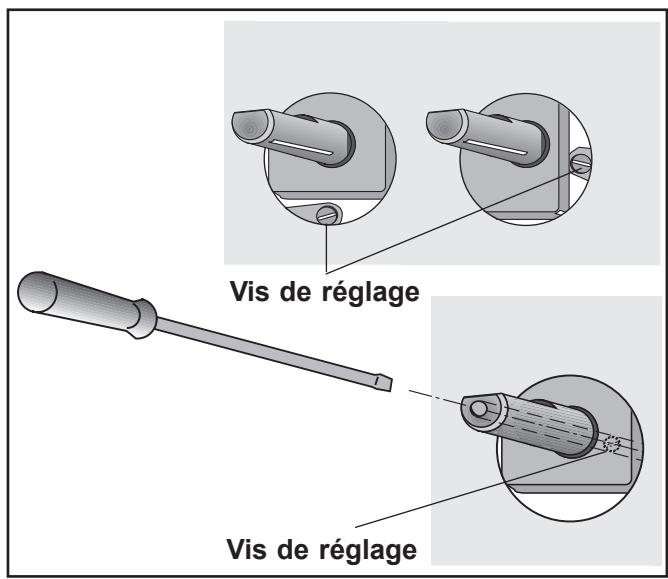

Agissez sur la vis de réglage (Fig. 6) jusqu'à l'obtention d'une petite flamme régulière.

Alimentation en gaz Butane ou Propane

Vissez à fond la vis (Fig. 6), celle-ci étant déjà prévue pour assurer le début minimum. Contrôlez en tournant la manette de la position de début minimum et vice versa, que la flamme ne s'éteint pas.
Remarque: La vis de réglage est de petite dimension, utilisez un tournevis plat très fin.
4. Remontez les manettes en effectuant les opérations dans l'ordre inverse.

Les opérations ci-dessus peuvent être effectuéesaisément après encastrement de la table de cuisson dans le meuble de cuisine.

Fig. 5

Fig. 6

Diamètre de la vis de réglage

Brûleur	Diamètre en 1/100 mm.
Auxiliaire	28
Rapide	42

TYPEDE BRULEUR	DéBIT CALORIFIQUE NOMINAL kW	DéBIT CALORIFIQUE MINIMUM kW	DéBIT CALORIFIQUE NOMINAL
			GAZNATUREL			GAZBUT.-PROP. 28-30/37 mbar
			Repère injecteur 100/mm	m³/h		Repère injecteur 100/mm	g/h
				G20 20 mbar	G25 25 mbar		G30	G31
Auxiliaire (Petit)	1,0	0,33	70	0,095	0,111	50	73	71
Rapide (SuperPower)	3,2	0,65	121	0,305	0,354	88	233	229

Encastrement

Ces tables de cuisson sont prévues pour être encastrées dans des meubles de cuisine ayant une profondeur de 550 à 600 mm.

Les tables de cuisson peuvent être encastrées dans un meuble ayant une ouverture aux dimensions indiquées dans la Fig. 7.

Le bord de la découverte pratiquée doit se couver à au moins 55 mm du mur du fond.

Les bords latéraux doivent se trouver à au moins 100 mm des murs ou des meubles latéraux.

Les meubles suspendus ou les hottes doivent etre installés à une hauteur minimale de 650 mm au-dessus de la table de cuisson

La fixation de la table au meuble doit être effectuee de la façon suivante:

1. Placez les joints fournis sur les bords de la découpe: positionnez-les exactement sur les bords en veillant à ce que les extrémités des joints soient parfaitement jointives, sans recouvrement;
   2 Placez la table dans la niche d'encastrement en la centrant correctement;
2. Fixez la table au meuble à l'aide des pattes de serrage prévues à cet effet (Fig. 8). La traction exerçée par les vis est suffisante pour tracer un sillon dans le joint d'étanchéité, que l'on pourrait aisément enlever.

Si l'on souhaite combiner plusier fonctions (table de cuisson 2 brûleurs + brûleur poissonnière + table à 2 plaques), voir l'illustration 10 où figurent les distances minimum à respecter entre les différentes niches à découvert dans le plan de travail du meuble.

Si l'on souhaite combiner plusieurs tables de cuisson de 30 cm en une seule découverte rectangular, un kit de montage avec une poutre raidisseuse et un joint d'étanchéité additionnel est disponible en option auprès le service après vente de votre magasin vendeur. Les instructions pour le montage se trouvent dans la boîte du kit.

Les dimensions sont indiquées en millimétres.
Fig. 7

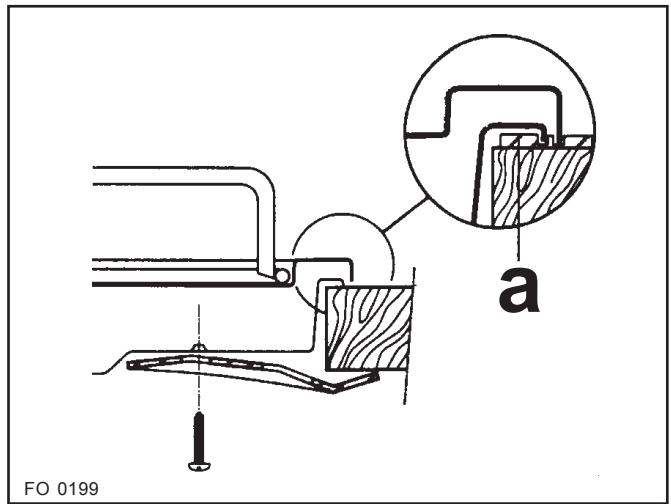

a) Joint d'étanchéité
Fig. 8

Possibilities d'encastrement

Dans un meuble de cuisine avec porte

Le meuble destiné à receivevoir la table de cuisson devra être fabriqué de façon à ce que le contact avec les parties métalliques chaudes soit évité.

La distance minimum entre le fond de la table de cuisson et le plancher de l'encastrement doit etre de 20 mm.

Reportez you à la Fig. 9.

La tablette sous la table de cuisson doit être aisément démontable pour avoir facilement accès à l'appareil en cas de réparation.

Au-dessus d'un four

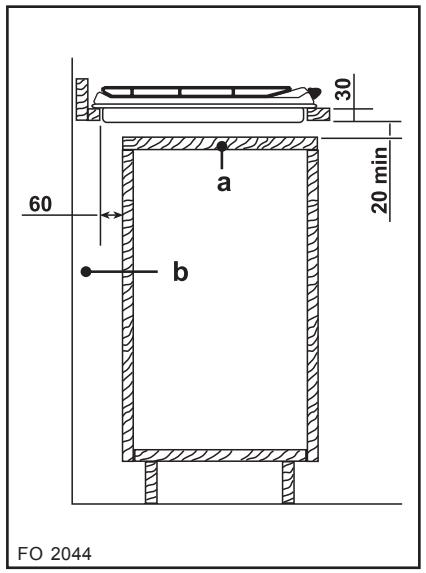

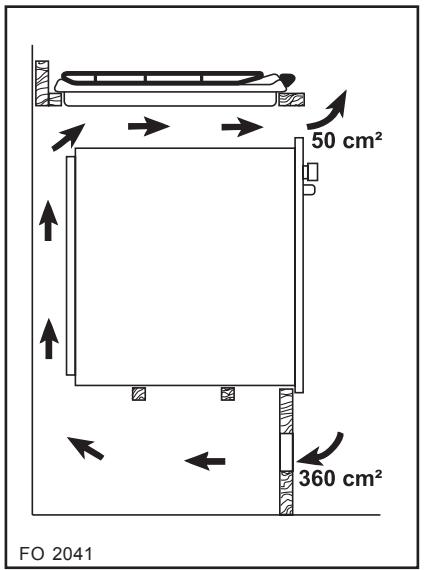

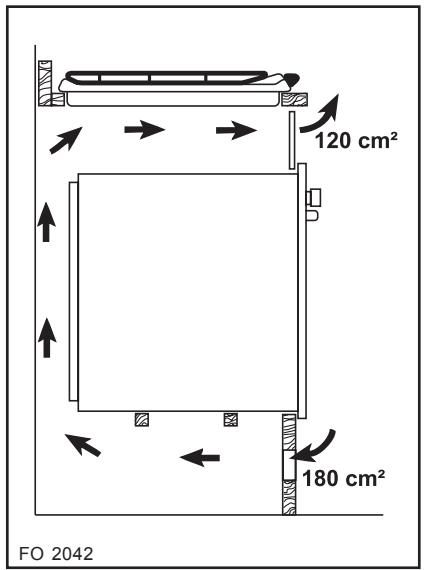

Pour les côtes d'encastrement reportez vous au Fig. 7. Prévoir deux supports pour l'aération. Les figures 10 et 11 illustrent deux solutions possibles.

Les raccordements électriques du four et de la table doivent rester accessibles et être effectués séparément.

Fig. 9

Fig. 10

Fig. 11

a) Tablette amovible
b) Espace évientuel pour les raccordements
