TA-FB930R - Amplificateur SONY - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Amplificateur stéréo intégré
Marque	Sony
Modèle	TA-FB930R
Dimensions (L x H x P)	430 x 150 x 410 mm
Poids	10,3 kg
Alimentation	CA 230 V, 50/60 Hz
Consommation électrique	210 W
Puissance de sortie (DIN)	120 W + 120 W (4 ohms, 1 kHz) / 80 W + 80 W (8 ohms, 1 kHz)
Distorsion harmonique totale	Inférieure à 0,008 % (à 10 W)
Réponse en fréquence	PHONO : courbe RIAA ±0,5 dB (20 Hz-20 kHz) ; TUNER/CD/AUX/TAPE : 7 Hz-100 kHz (+0/-3 dB)
Rapport signal/bruit	PHONO : 94 dB ; autres entrées : 105 dB
Impédance des enceintes	4 - 16 ohms (A ou B) ; 8 - 16 ohms (A + B)
Fonctions principales	Sélection d'entrée (CD, Tuner, Phono, Aux, Tape1/DAT, Tape2/MD), contrôle de tonalité (Bass, Treble, Balance), Loudness, filtre Subsonic, Source Direct, EON Link, écouteurs, sélection d'enceintes A/B, TApe Monitor
Entretien et nettoyage	Nettoyer avec un chiffon doux légèrement humidifié d'une solution détergente douce. Ne pas utiliser de tampons abrasifs, poudre à récurer ou solvants (alcool, essence).
Sécurité	Ne pas exposer à la pluie ou à l'humidité. Garder le coffret fermé. Débrancher en cas d'inactivité prolongée. Confier l'entretien à un personnel qualifié.
Pièces détachées et réparabilité	Contacter un revendeur Sony agréé pour toute réparation. Le cordon d'alimentation doit être remplacé par un technicien compétent.
Accessoires fournis	Télécommande RM-S316, piles Sony R6 (AA) x 2
Informations générales	Notice d'utilisation (31 pages) disponible en téléchargement. Modèles concernés : TA-FB930R et TA-FB730R.

FOIRE AUX QUESTIONS - TA-FB930R SONY

Comment raccorder un tourne-disque à l'amplificateur ?

Raccordez le tourne-disque aux prises PHONO de l'amplificateur. Assurez-vous de relier le conducteur de mise à la terre à la borne SIGNAL GND pour éviter le ronflement. Utilisez des cordons de liaison audio et respectez les canaux gauche (L) et droit (R).

Que faire si l'indicateur PROTECTION reste allumé ?

Cela indique un court-circuit. Éteignez l'amplificateur et vérifiez les branchements des enceintes et des autres appareils. Assurez-vous que les fils d'enceintes ne se touchent pas et que l'impédance des enceintes est correcte (4-16 ohms).

Comment utiliser la fonction EON LINK ?

Pour recevoir les programmes EON, connectez la borne EON CONTROL OUT de votre tuner Sony à la borne EON CONTROL IN de l'amplificateur. Appuyez sur la touche EON LINK pour allumer le témoin. L'amplificateur basculera automatiquement sur les programmes EON diffusés.

Puis-je brancher deux paires d'enceintes en même temps ?

Oui, vous pouvez utiliser les bornes SPEAKERS A et B. Réglez le sélecteur SPEAKERS sur A+B. Attention : l'impédance minimale doit être de 8 ohms par enceinte lorsque les deux paires sont utilisées simultanément.

Comment nettoyer l'amplificateur ?

Utilisez un chiffon doux légèrement humidifié avec une solution détergente douce. N'utilisez jamais de tampons abrasifs, de poudre à récurer ou de solvants comme l'alcool ou l'essence.

La télécommande ne fonctionne pas, que vérifier ?

Vérifiez qu'il n'y a pas d'obstacle entre la télécommande et le capteur de l'amplificateur. Dirigez la télécommande vers le capteur. Si elle est trop éloignée, rapprochez-vous. Remplacez les piles par des piles neuves de type AA.

Comment enregistrer une source audio sur une platine cassette ?

Sélectionnez la source à enregistrer via INPUT SELECTOR (PHONO, TUNER, CD, AUX, TAPE). Préparez la platine en mode enregistrement. Assurez-vous que le témoin EON LINK est éteint pour éviter les interférences. Lancez la lecture de la source.

Que signifie la fonction SOURCE DIRECT ?

En appuyant sur SOURCE DIRECT, les circuits de tonalité (Bass, Treble, Balance, Loudness, Subsonic) sont contournés pour un signal audio pur et non altéré. L'indicateur s'allume lorsque la fonction est active.

Quelle est la puissance de sortie maximale de l'amplificateur ?

Pour le TA-FB930R, la puissance de sortie est de 120 W + 120 W sous 4 ohms et 80 W + 80 W sous 8 ohms (norme DIN à 1 kHz).

Que faire en cas d'absence de son sur un canal ?

Vérifiez la balance avec la commande BALANCE. Assurez-vous que les câbles d'enceintes sont correctement branchés (+ et - respectés) et que les sélecteurs SPEAKERS sont réglés sur A ou B. Inspectez les connexions d'entrée.

MODE D'EMPLOI TA-FB930R SONY

Afin d'eviter tout risque d'incendie ou d'électrocution, ne pas exposer cet apparéil à la pluie ou à l'humidité.

Afin d'écarter tout risque d'électrocution, garder le coffret fermé. Ne confier l'entretien de l'appareil qu'à un personnel qualifié.

N'installez pas l'appareil dans un espace confiné comme dans une bibliothèque ou un meuble encastré.

Précautions

Sécurité

• Afin d'éviter tout chocolélectrique, n'ouvre pas le coffret. Confiez l'entretien de l'amplificateur à un technicien qualifié.
• Si un objet ou un liquide tombait dans l'amplificateur, débranchez-le et faites-le vérifier par un technicien qualifié avant de le remettre en marche.

Sources d'alimentation

• Avant demettre l'amplificateur sous tension,verifiez si sa tension de fonctionnement corresponda cele du secteur local. La tension de fonctionnement est indiquee sur la plaque signaletique a l'arriere de l'amplificateur.
• Debranchez l'amplificateur de la prise murale s'il doit rester inutilisé pendant une période prolongée. Pour débrancher le cordon d'alimentation secteur, tirez sur la fiche; jamais sur le cordon lui-même.
• Le cordon d'alimentation secteur doit être remplace par un technicien compétent.

Installation

• Installez l'amplificateur à un endroit suffisamment aéré pour éviter toute surchauffe interne et prolonger sa durée de vie.
• N'installez pas l'amplificateur pres d'une source de chaleur, ou bien a un endroit exposé en plein soleil, à une poussière excessive ou à des chocs mécaniques.
• Ne posez rien sur l'amplificateur qui pourrait obstruer les ailettes de ventilation ou provoquer une panne.

Fonctionnement

Avant de raccorder d'autres apparèils, mettez l'amplificateur hors tension et débranchez-le.

Nettoyage de I'amplificateur

Nettoyez le coffret, le panneau et les commandes avec un chiffon doux, légèrement humidifié de solution détergente douce. N'utilise pas de tampon abrasif, de poudre à récurer ou de solvant, comme l'alcool ou l'essence.

Pour éviter le renflement

—Réduisez le volume.
—Éloignez le tourne-disque le plus possible des enceintes.
—Mettez des isolateurs audio en ventedans le commerce sous le tournedisque.
—Maintenez le microphone éloigné des enceintes pendant l'utilisation.

Pour protégger encore mistrés contre le hurlement, installez les enceintes ou le tourne-disque sur une planche de bois épaissé ou une dalle de béton.

Pour toute question ou problème au sujet de cet apparéil, veuilles contacter vous revendeur Sony/agréé.

Bienvenue!

Nous vous remercions pour l'achat de cet amplificateur stéreo intégré Sony. Avant de l'utiliser, veuilles lièr attentivement ce mode d'emploi et le conserver pour toute référence ultérieure.

A propos de ce mode d'emploi

Les instructions de ce mode d'emploi concernent les modèles TA-FB930R et TA-FB730R. Vérifiez le numéro de votre modèle sur le panneau arrêté de l'amplificateur.
Le TA-FB930R est le modèle utilisé dans les illustrations, sauf Specification contraire. Toute différence de fonctionnement est clairément indiquée dans le texte, par exemple "TA-FB930R seulement".

Conventions

• Les instructions dans ce mode d'emploi décrivent les commandes de l'amplificateur.

Pour les touches de la télécommande, voir "Description des touches de la télécommande", page 11.

L'icone suivante est utilisé dans ce mode d'emploi:

Indique des conseils et méthodes qui facilitent une manipulation.

TABLE DES MATIÈRES

Preparatifs

Raccordements 4

Raccordement d'appareils audio 4

Raccordement des enceintes 5

Raccordement du cordon d'alimentation secteur 6

Ecoute d'une source musicale 7

Enregistrement 9

Informations additionnelles

Guide de dépannage 10

Spécifications 10

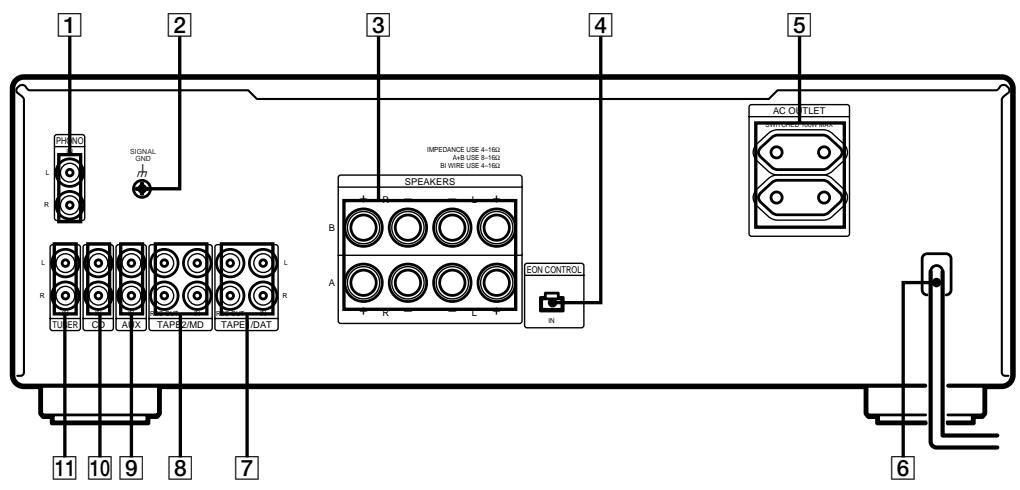

Description du panneau arrière 11

Description des touches de la télécommande 11

Déballage

Vérifiez que les articles suivants se trouvent bien dans l'emballage:

• Télecommande (1) RM-S316
• Piles Sony R6 (format AA) (2)

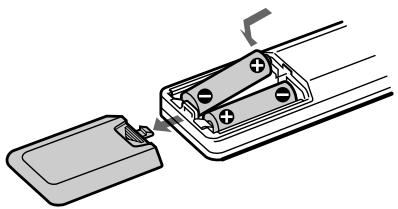

Mise en place des piles dans la télécommande

Insérez deux piles R6 (format AA) en faisant correspondre les pôles + et - des piles avec les indications dans le logement des piles. Quand vous utilisez la télécommande, dirigez-la vers le capteur de télécommande de l'amplificateur.

Quand faut-il remplacer les piles?

En fonctionnement normal, les piles devraient durer environ 6 mois. Remplacez toutes les piles quand la télécommande ne peut plus piloter l'amplificateur.

Remarques

• Ne laissez pas la télécommande à un endroit extrémement chaud ou humide.
• Ne laïsez rien tomber dans son boitier, en particulier au remplacement des piles.
• N'exposez pas la télécommande en plein soleil ou sous un dispositif d'éclairage. Cela pourrait provoquer un mauvais fonctionnement.
• Si la télécommande doit rester inutilisée pendant une période prolongée, retirez les piles pour éviter tout dommage d'à uneuite des piles ou à la corrosion.

Raccordements

Cet amplificateur permet de raccorder et de commander les apparèils audio ci-dessous. Suívez la procédure indiquée pour chaque apparéil que vous souhaïtez raccorder.

L'emplacement et le nom de chaque prise sont indiqués dans "Description du panneau arrêté", page 11.

Avant de commencer

• Eteignez tous les apparêils avant de les raccarder.
• Ne branchez pas les cordons d'alimentation secteur des différents appareils tant que les raccordements ne sont pas achèvés.
• Utilisez les cordons de liaison audio fournis avec chaque apparéil pour le raccordement à l'amplificateur. Au besoin, procurez-vous des cordons audio en vente dans le commerce.
• Insérez à fond les fiches dans les prises pour éviter tout ronflement et bruit.
• Au raccordement d'un cordon de liaison audio, reliez bien les connecteurs droit (R) et gauche (L) de l'amplificateur aux connecteurs droit (R) et gauche (L) de l'autre apparéil.

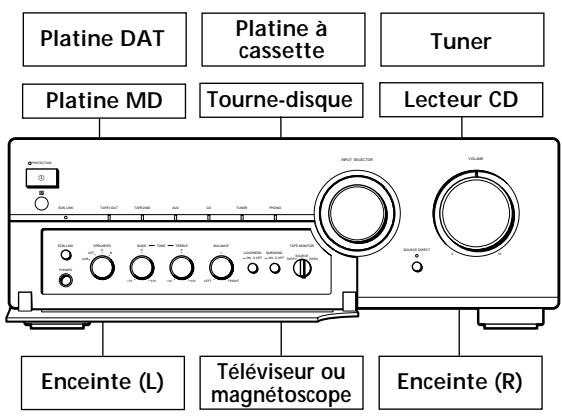

Raccordement d'appareils audio

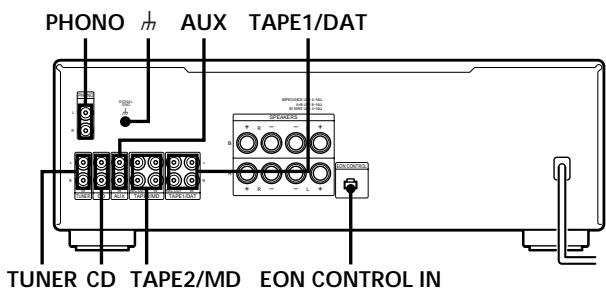

Aperçu

Cette section explique comment raccorder des apparèls audio à l'amplificateur.

Quels cordons utiliser?

Des cordons de liaison audio (non fournis) (2 pour chaque platine à cassette, platine DAT ou platine MD; 1 pour les autres apparèils)

Raccordements

La flèche — indique le sens du signal.

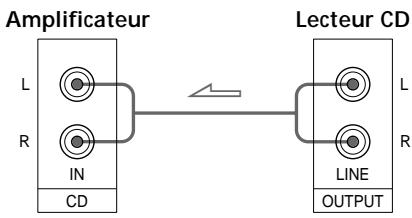

Lecteur CD

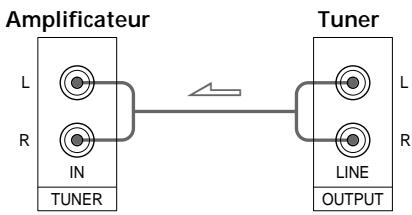

Tuner

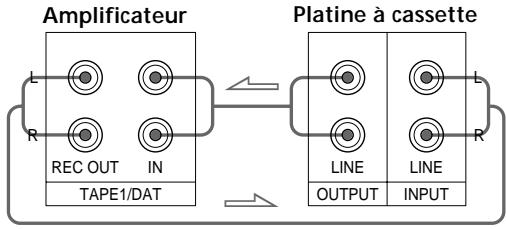

Platine à cassette, platine DAT ou platine MD

Utilisez la configuration ci-dessus pour connecter les connecteurs OUTPUT et INPUT

—d'une platine à cassette ou DAT aux connecteurs TAPE1/ DAT.
—d'une platine à cassette ou DAT aux connecteurs TAPE2/ MD.

Tourne-disque

Remarque

Raccordez le conducteur de mise à la terre à la borne de SIGNAL GND () de l'amplificateur pour éviter le renflement.

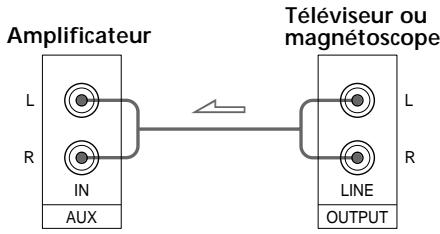

Téléviseur ou magnétoscope

EON CONTROL

Si votre tuner est pourvu d'une borne EON CONTROL OUT, raccordez-là à la borne EON CONTROL IN de

l'amplificateur pour permettre l'emploi de la fonction EON (Réseau de fréquences locales) de RDS (Radio Data System) (voir page 8).

Raccordement des enceintes

Aperçu

Cette section explique comment raccarder des enceintes à l'amplificateur. Vous pouvez raccarder deux paires d'enceintes, SPEAKERS A et B.

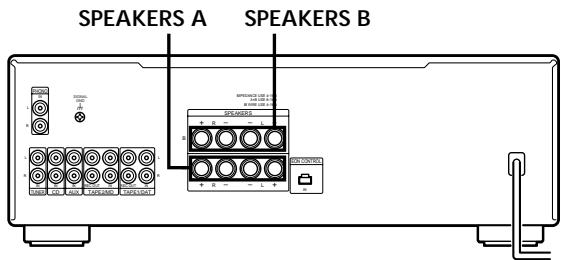

Notez que les bornes SPEAKERS A se trouvent dans la rangée inférieure du bornier SPEAKERS.

Quels cordons utiliser?

Cordons d'enceinte (non fournis) (1 pour chaque enceinte)

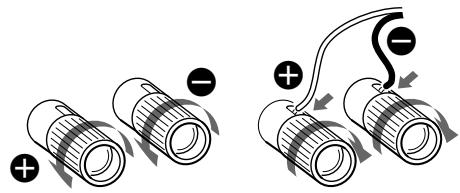

Torsadez les extrémités à nu du cordon sur 10mm environ. Raccordez bien les cordons appropriés aux bornes, c'est-à-dire + à + et - à - Si les cordons sont inversés, le son sera déformé et manquera de graves.

Raccordements

Raccordement d'une paire d'enceintes à deux fils

Comme les doubles connecteurs d'enceinte de l'amplificateur, SPEAKERS A et B, peuvent assurer une sortie d'enceintes simultanée, ils peuvent servir au raccordement d'enceintes à deux fils. Ou bien, églez à A + B pour piloter les deux simultanément.

Selection des enceintes A ou B

Réglez SPEAKERS à A ou B. Ou bien, églez à A + B pour piloter les deux simultanément.

Remarque

Utilisez des enceintes à impédance nominale de 4 à 16 ohms.
Quand le son est fourni en même temps aux deux paires d'enceintes, utilisez des enceintes à impédance nominale de 8 à 16 ohms.

Raccordement du cordon d'alimentation secteur

Raccordement du cordon d'alimentation secteur

Raccordez les cordons d'alimentation secteur de cet amplificateur et des appeareils audio et video à une prise murale.

Vous pouvez alimenter d'autres apparèils via le connecteur AC OUTLET de l'amplificateur
Si vous raccordez d'autres apparèils audio à AC OUTLET de l'amplificateur, il est possible d'alimenter les apparèils raccordés via l'amplificateur, ce qui permet demettre tout le système sous/hors tension en mettant l'amplificateur sous/hors tension.

Precaution

Vérifiez que la consommation totale de tous les apparéils raccordés aux sorties de l'amplificateur ne dépasse pas 100 watts. Ne raccordez pas d'appareil électrique domestique, tels que fer à repasser, téléviseur, ou autre apparéil gros consommateur à ces sorties.

Remarque

Séparez le cordon d'alimentation, les cordons de liaison audio et les cordons d'enceintes les uns des autres. Du bruit ou une dépréciation du son est possible quand les cordons audio sont en contact avec le cordon d'alimentation secteur. ou quand le cordon d'alimentation secteur ou les cordons d'enceintes sont à proximité de l'antenne cadre ou de l'antenne fil du tuner.

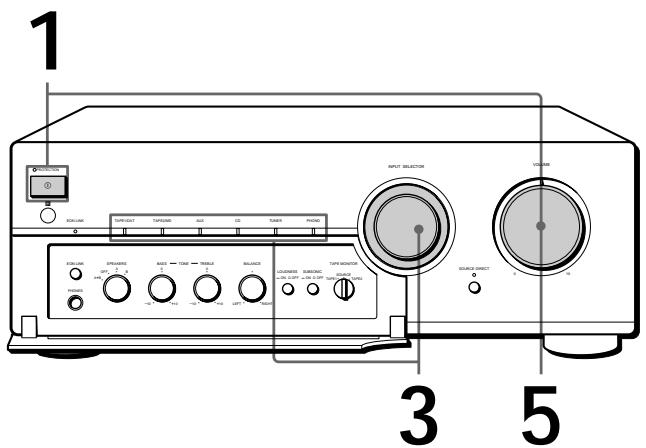

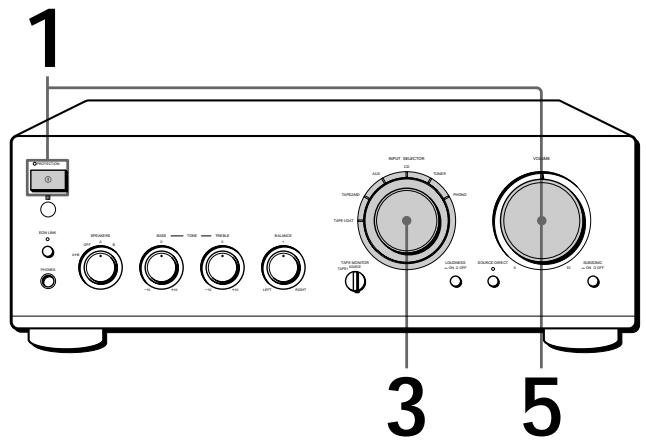

Ecoute d'une source musicale

TA-FB930R

TA-FB730R

Pour écouter avec des écouteurs

Raccordez les écouteurs à PHONES et réglez

SPEAKERS a OFF.

Pour écouter directement le signal d'entrée

Appuyez sur SOURCE

DIRECT de sorte que l'indicateur s'allume.

Comme les circuits des commandes TONE,

BALANCE, LOUDNESS et SUBSONIC sont contourés, le réglage des graves, aigus, de la balance, le

renforcement des graves et des aigus, ou la réduction du bruit subsonique sont

impossibles pendant I'ecoute directe.

Remarque

Evitez toutie sortie des enceintes à niveau très élevé à laquelle le son est déformé. La distorsion de haute fréquence peut endommager les haut-parleurs d'augus.

1 Appuyez sur ① pour allumer l'amplificateur et tournez VOLUME complètement vers la gauche pour éviter d'endommager les enceintes par une sortie de son excessive.

L'indicateur PROTECTION s'allume, puis s'éteint.

2 Allumez la source de programme que vous souhaitez écouter.

3 Tournez INPUT SELECTOR pour sélectionner la source de programme. L'indicateur correspondant à la source de programme s'allume.

Pour écouter	Réglez INPUT SELECTOR sur
Un disque	PHONO
La radio	TUNER
Un disque compact	CD
La source raccordée à AUX	AUX
La source raccordée à:
—TAPE1/DAT	TAPE1/DAT
—TAPE2/MD	TAPE2/MD

4 Démarrez la source de programme.

5 Réglez le volume en tournant la commande VOLUME.

Pour	Appuyez ou tournez
Régler les graves	BASS
Régler les aigus	TREBLE
Régler la balance	BALANCE
Renforcer les graves et les aigus à niveau d'écoute faible	LOUDNESS
Réduire le bruit subsonique créé par des disques gondolés, etc.	SUBSONIC

Qu'est-ce que "EON" (réseau de fréquences locales)?

Le réseau "EON" (réseau de fréquences locales) est un service RDS très pratique qui permet à l'appareil de passer automatiquement au type de programme de votrechoix des que sa diffusion commence dans la région.

Pour receivevoir les programmes EON (réseau de fréquences locales)

Quand votre amplificateur est raccordé à un tuner Sony à système EON CONTROL, il commute au programme EON diffusé dans la région EON, puis revient à la source de programme sélectionnée quand le programme est terminé.

TA-FB930R
EON LINK

TA-FB730R
EON LINK

1 Vérifiez que l'amplificateur et le tuner sont raccordés par les connecteurs EON CONTROL (voir page 5).

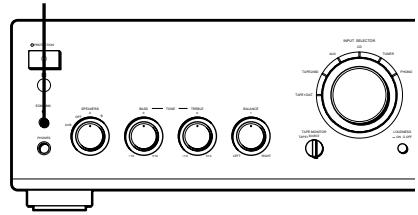

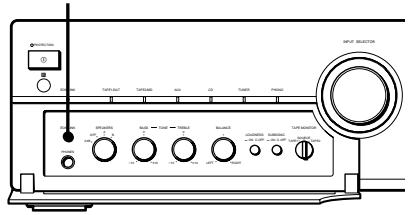

2 Appuyez sur EON LINK de sorte que le témoin s'allume.
Vous receivez tout programme EON diffusé sur la fréquence radio sélectionnée au tuner dés qu'il commencer.

Pour annulerla réception EON

Appuyez une seconde fois sur EON LINK de manière à êtreindre le témoin.

Remarques

• Si vous sélectionné une autre source de programmependant la réception d'un programme EON,la réception EON s'arrête. Mais tant que le témoin EON LINK reste allumé, il est possible de recevoir automatiquement les programmes EON.
• Annulez la réception EON avant de commencer l'enregistrement car un programme EON pourrait interférer avec l'enregistrement.
• Si vous activez la fonction de contrôle de bande (voir page 9) alors que le témoin EON LINK est allumé, le témoin s'éteint et la réception des programmes EON devient impossible. Dans ce cas, désactiver la fonction de contrôle de bande pour que le témoin se rappume.

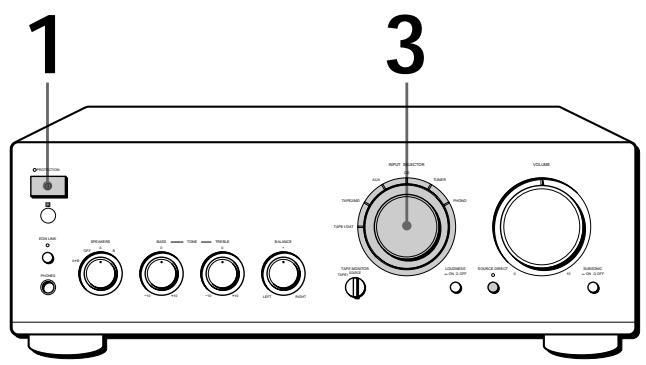

Enregistrement

TA-FB930R

TA-FB730R

Vous pouvez enregistrer la même source de programme sur trois enregistrateurs en même temps.

Vous pouvez contrôle le son enregistré (fonction d'écoute de bande)
Vous pouvez contrôle le son enregistré si la platine à cassette utilisée pour l'enregistrement a des têtes d'enregistrement et de lecture séparées. Pour contrôle le son enregistré, réglez TAPE MONITOR à TAPE1 ou TAPE2. Notez que, sur le TA-FB730R, vous pouvez seulement contrôle le son enregistré par les connecteurs TAPE1/DAT.

Remarque

Avant d'enregistrer, appuyez sur la touche EON LINK pour eteindre le voyant EON LINK (voir page 8).

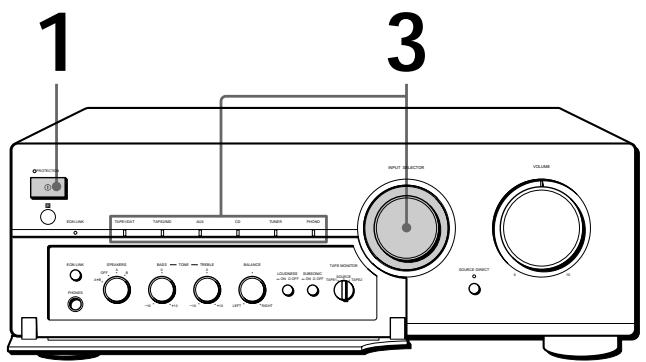

1 Appuyez sur ① pour allumer l'amplificateur.
2 Allumez la source de programme que vous souhaitez enregistrer.
3 Sélectionnez la source que vous poulez enregistrer en tournant INPUT SELECTOR. L'indicateur correspondant à la source de programmes s'allume.

Pour enregistrer	Réglez INPUT SELECTOR à
Un disque	PHONO
Une émission de radio	TUNER
Un disque compact	CD
La source raccordée à AUX	AUX
La source raccordée à:
—TAPE1/DAT	TAPE1/DAT
—TAPE2/MD	TAPE2/MD

4 Préparez l'enregistreur, puis commencez l'enregistrement.
5 Démarrez la lecture de la source de programme.

Guide de dépannage

Si vous rencontres un problème quelconque quand vous utilisez l'amplificateur, consultez ce guide de dépannage pour le résoudre. Si le problème persiste, consultez le revendeur Sony le plus proche.

Aucun son

Insérez à fond les fiches des cordons de liaison dans les prises.
Raccordez l'amplificateur et les autres apparèils audio correctement.
Réglez INPUT SELECTOR à la source de programme appropriée.
Assurez-vous que les fils d'enceintes sont raccordés correctement aux bornes SPEAKERS A (rangée inférieure) et SPEAKERS B (rangée supérieure).
Veiliez à sélectionner correctement les enceintes avec la commande SPEAKERS (A, B, A + B ou OFF).

Aucun son sur un canal ou sortie d'enceinte déséquilibrée.

Tournez BALANCE pour ajuster la balance.
Vérifiez les liaisons d'enceintes et d'entrée du canal sans son.

Faiblesse des graves ou des aigus.

Reglez les commandes TONE.
Changez les enceintes de position ou la disposition des meubles dans la piece pour éliminer ce qui fait obstacle dans le parcours du son.

Son déformé.

Signal d'entrée mal sélectionné.
Capacité d'entrée insuffisante des enceintes. Baissez le volume.

Absence de graves ou ambiguité de la position des instruments.

Les cordons d'enceintes et la polarité des bornes sont inversés. Raccordez les cordons en respectant les polarités.

Ronflement ou bruit.

Mettre le tourne-disque à la terre (voir page 5).
Insérez les fiches des cordons de liaison fermement dans les prises.
L'amplificateur capte des interférences produites par un téléviseur. Eloignez l'amplificateur du téléviseur ou eteignez le téléviseur.

La télécommande ne fonctionne pas.

Eliminiez les obstacles entre le capteur de télécommande de l'amplificateur et la télécommande.
→ Dirigez la télécommande vers le capteur de télécommande à l'avant de l'amplificateur.
→ La télécommande est trop éloignée de l'amplificateur. Rapprochez-vous.
Remplacez les piles de la télécommande.

L'indicateur PROTECTION s'allume et/ou perte de son brusque.

Vérifiez s'il n'y a pas eu un court-circuit. Eteignez l'amplificateur et vérifiez les apparèils et enceintes raccordés.

Specifications

Section amplificateur

Sortie DIN

$$ \begin{array}{l} \mathrm {T A - F B 9 3 0 R :} 1 2 0 \mathrm {W} + 1 2 0 \mathrm {W} (4 \mathrm {o h m s} \dot {\mathrm {a}} 1 \mathrm {k H z}) \ 8 0 \mathrm {W} + 8 0 \mathrm {W} (8 \text {o h m s} \dot {a} 1 \mathrm {k H z}) \ \mathrm {T A - F B 7 3 0 R :} 1 0 0 \mathrm {W} + 1 0 0 \mathrm {W} (4 \mathrm {o h m s} \dot {\mathrm {a}} 1 \mathrm {k H z}) \ 6 0 \mathrm {W} + 6 0 \mathrm {W} (8 \text {o h m s} \dot {a} 1 \mathrm {k H z}) \ \end{array} $$

Distorsion harmonique totale

$$ \text{Inf.à} 0,008\% (\text{à sortie de} 10\mathrm{W}) $$

Réponse de fréquence

$$ \begin{array}{l} \begin{array}{l} \text {P H O N O (2 0 H z - 2 0 k H z) : C o u r b e d ^ {\prime} e g a l i s a t i o n R I A A} \ \pm 0, 5 \mathrm {d B} \end{array} \ \begin{array}{l} \text {T U N E R , C D , A U X , T A P E 1 / D A T , T A P E 2 / M D :} \ 7 \mathrm {H z} - 1 0 0 \mathrm {k H z} _ {- 3} ^ {+ 0} \mathrm {d B} \end{array} \ \end{array} $$

Rapport signal bruit (réseau A)

$$ \begin{array}{l} \begin{array}{c} \text {P H O N O} \end{array} \ \mathrm {T A - F B 9 3 0 R : 9 4 d B} \ \mathrm {T A - F B 7 3 0 R : 9 0 d B} \ \begin{array}{l} \text {T U N E R , C D , A U X , T A P E 1 / D A T , T A P E 2 / M D :} \ 1 0 5 \mathrm {d B} \end{array} \ \end{array} $$

Tension de sortie/impédance

$$ \begin{array}{l} \text {R E C O U T 1 , 2 :} 1 5 0 \mathrm {m V}, 1 \text {k i l o h m} \ P H O N E S: 1 0 m W (\mathrm {a} 8 \mathrm {o h m s}) \ \end{array} $$

Impedance des enceintes

$$ 4 - 1 6 \text {o h m s}, 8 - 1 6 \text {o h m s} (\text {S P E A K E R S} \mathrm {A} + \mathrm {B}) $$

Facteur d'amortissement

$$ 1 0 0 (8 \mathrm {o h m s}, 1 \mathrm {k H z}) $$

Généralités

Système

Amplificateur de puissance: SEPP OCL purement complémentaire avec etages complets directement couples

Preamplificateur: Amplificateur égaliseur à bruit faible

Alimentation

$$ \mathrm {C A} 2 3 0 \mathrm {V}, 5 0 / 6 0 \mathrm {H z} $$

Consommation

$$ \begin{array}{l} \mathrm {T A - F B 9 3 0 R :} 2 1 0 \mathrm {W} \ \mathrm {T A - F B 7 3 0 R :} 1 8 0 \mathrm {W} \ \end{array} $$

Dimensions (approx.) (1 / h / p)

$$ \begin{array}{l} \mathrm {T A - F B 9 3 0 R :} 4 3 0 \times 1 5 0 \times 4 1 0 \mathrm {m m} \ \mathrm {T A - F B 7 3 0 R :} 4 3 0 \times 1 5 0 \times 4 0 5 \mathrm {m m} \ \end{array} $$

$$ \text {p i e c e s s a i l l a n t e s e t c o m m a n d e s c o m p r i s e s} $$

Poids (approx.)

$$ \begin{array}{l} \mathrm {T A - F B 9 3 0 R :} 1 0, 3 \mathrm {k g} \ \mathrm {T A - F B 7 3 0 R :} 8, 6 \mathrm {k g} \ \end{array} $$

Accessoires fournis

$$ \begin{array}{c} \text {V o i r p a g e 3 .} \end{array} $$

La conception et les specifications peuvent être modifiées sans préavis.

Description du panneau arrêté

1 PHONO
2 m (SIGNAL GND)
3 SPEAKERS A/B
4 EON CONTROL IN
5 AC OUTLET
6 Conducteur d'alimentation

7 TAPE1/DAT
8 TAPE2/MD
9 AUX
10 CD
1 TUNER

Description des touches de la télécommande

Vous pouvez utiliser la télécommande fournie pour contrôler d'autres appeareils audio Sony portant la marque [3] (capteur de télécommande).

Touches de télécommande	Appareil	Fonction
FUNCTION CD	Amplificateur	Sélection des signaux entrés par les connecteurs CD.
TUNER	Amplificateur	Sélection des signaux entrés par les connecteurs TUNER.
PHONO	Amplificateur	Sélection des signaux entrés par les connecteurs PHONO.
TAPE1/DAT	Amplificateur	Sélection des signaux entrés par les connecteurs TAPE1/DAT.
TAPE2/MD	Amplificateur	Sélection des signaux entrés par les connecteurs TAPE2/MD.
AUX	Amplificateur	Sélection des signaux entrés par les connecteurs AUX.
TUNER PRESET +/-	Tuner	Balayage et sélection des stations préréglées.

Touches de télécommande	Appareil	Fonction
CD	Lecteur CD	Démarriage de la lecture
II	Lecteur CD	Pause de la lecture
■	Lecteur CD	Arrêt de la lecture
I< />II	Lecteur CD	Localisation des plages (AMS*)
D.SKIP	Lecteur CD	Saut d'un disque (pour un lecteur CD à changeur multidisque)
MD	Lecteur MD	Démarriage de la lecture
II	Lecteur MD	Pause de la lecture
■	Lecteur MD	Arrêt de la lecture
I< />II	Lecteur MD	Localisation des plages
TAPE DECK A/B	Platine A ou B	Démarriage de la lecture
■	Platine A ou B	Arrêt de toutes les opérations de bande
I< />II	Platine A ou B	Avance rapide ou rebobinage de la bande
VOL +/-	Amplificateur	Contrôle du volume

*Détector automatique de plage (Automatic Music Sensor)

ADVERTENCIA
