Marque	AERIAN
Modèle	ARF30R
Type de produit	Ventilateur sur pied
Alimentation électrique	220-240 V, 50 Hz
Puissance nominale	40 W
Vitesses de ventilation	3 (I: Faible, II: Moyenne, III: Rapide)
Oscillation	Oui, avec commande d'oscillation
Réglage d'inclinaison	Oui, par bouton de réglage
Débit d'air maximal	51,36 m³/min
Valeur de service	1,38 (m³/min)/W
Consommation en veille	0,00 W
Niveau de puissance acoustique	60,5 dB(A)
Vitesse maximale de l'air	2,65 m/s
Usage prévu	Domestique uniquement
Nettoyage recommandé	Chiffon légèrement humide ; ne pas immerger le moteur
Consignes de sécurité	Surface stable, éviter contact avec cheveux/rideaux, débrancher avant nettoyage
Grilles de protection	Obligatoires, ne jamais utiliser sans
Norme de mesure	IEC 60879:1986 (corr.1992)

FOIRE AUX QUESTIONS - ARF30R AERIAN

Comment assembler le ventilateur ARF30R ?

Assemblez d'abord le socle en insérant le montant et en le fixant avec le boulon de verrouillage. Ensuite, fixez la grille arrière sur le boîtier du moteur avec les vis fournies. Glissez la pale sur l'arbre moteur en alignant la rainure et serrez la vis de fixation. Enfin, placez la grille avant, alignez les trous et fixez-la avec la vis et l'écrou. Ne branchez pas avant d'avoir terminé.

Comment nettoyer le ventilateur ?

Débranchez toujours l'appareil avant le nettoyage. Utilisez un chiffon légèrement humide pour essuyer les surfaces. N'immergez jamais le boîtier moteur dans l'eau ou tout autre liquide. N'utilisez pas de nettoyants chimiques ou abrasifs. Il est interdit de démonter les grilles lors du nettoyage.

Quelles sont les vitesses disponibles ?

Le ventilateur offre 3 vitesses : I (faible), II (moyenne) et III (rapide). Le bouton de contrôle permet de les sélectionner. Position 0 pour éteindre.

Comment activer l'oscillation du ventilateur ?

Pour activer l'oscillation latérale, appuyez sur la commande d'oscillation située en haut du boîtier du moteur. Pour l'arrêter, relevez la commande.

Le ventilateur peut-il être incliné ?

Oui, la tête du ventilateur peut être inclinée. Tournez le bouton de réglage d'inclinaison pour ajuster la direction du flux d'air, puis resserrez-le.

Quelles sont les précautions de sécurité importantes ?

Placez le ventilateur sur une surface stable. Ne le faites pas fonctionner à proximité de liquides inflammables. Évitez tout contact des pales avec cheveux, rideaux ou vêtements amples. Débranchez toujours après usage et avant nettoyage. N'utilisez jamais le ventilateur sans ses grilles de protection.

Que faire si le câble d'alimentation est endommagé ?

Le câble doit être remplacé par le fabricant, son service après-vente ou une personne de qualification similaire pour éviter tout danger. N'utilisez pas l'appareil avec un câble endommagé.

Puis-je utiliser un variateur de vitesse avec ce ventilateur ?

Non, il est interdit de faire fonctionner le ventilateur à l'aide d'un régulateur de vitesse à semi-conducteurs. Utilisez uniquement le bouton de contrôle intégré.

Pourquoi les enfants doivent-ils être surveillés ?

Les enfants âgés d'au moins 8 ans peuvent utiliser l'appareil sous surveillance. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien ne doivent pas être effectués par des enfants sans surveillance.

Où puis-je trouver la notice complète ?

La notice d'utilisation complète est disponible en téléchargement gratuit au format PDF sur le site notice-facile.com pour le modèle AERIAN ARF30R.

MODE D'EMPLOI ARF30R AERIAN

Cet apparéil est destiné à un usage domestique uniquement. Toute'utilisation autres que cette prévue pour cet apparéil, ou pour une autre application que cette prévue, par exemple une application commerciale, est interdite.

Cet apparéil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ils (si elles) sont correctement surveillé(e)s ou si des instructions relatives à l'utilisation de l' apparéil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Les enfants ne doivent pas journer avec l' apparéil. Le nettoyage et l'entretien par l'usager ne doit pas être effectués par des enfants sans surveillance.

Si le cable d'alimentation est endommagé, il doit être remplace par le fabricant, son service après vente ou des personnes de qualification similaire afin d'éviter un danger.

En ce qui concerne la méthode du nettoyage, référez-vous à la section “NETTOYAGE ET ENTRETIEN” en page FR-13.

Avtissement ! Il est strictement interdit d'enlever les grilles de protection avant toute opération de nettoyage ou de maintenance.

Ne jamais utiliser le ventilateur sans ses grilles de protection.

En ce qui concerne les informations détaillées sur l'assemblage et la façon de fixer le ventilateur avec des vis, référez-vous dans la section "ASSEMBLAGE".

INSTRUCTIONS IMPORTANTES DE SECURITÉ

• L'appareil doit toujours reposer sur une surface stable lorsqu'il fonctionne.
• Afin d'éviter les risques de dommages matériels et corporels, faites attention à ce que les parties en mouvement du ventilateur n'entrent jamais en contact avec des cheveux, rideaux, nappes ou habits amples.
• Ne faites pas fonctionner le ventilateur à proximé d'une fenêtre recouverte de buee.
• Ne faites pas fonctionner le ventilateur à l'aide d'un régulateur de vitesse à semi-conducteurs.
• Ne faites pas fonctionner le ventilateur dans une piece ou des liquides inflammables sont utilisés ou stockés.
• Débranche toujours le ventilateur de la prise secteur après usage.
• Éteignez et débranchez le ventilateur de la source d'alimentation avant de le déplacer et avant de le nettoyer.

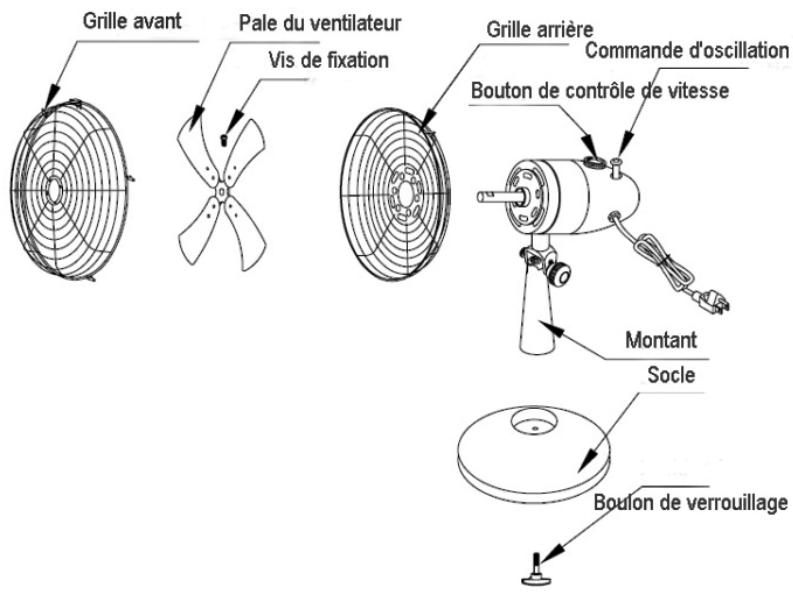

DESCRIPTION

ASSEMBLAGE

ATTENTION :

NE BRANCHEZ PAS le ventilateur avant de l'avoir entièrement assemblé. Le ventilateur ne doit enaucun cas être utilisé si l'une des pales de l'hélice est fendue ou abîmée.

Assemblage du socle

Insérez le montant dans le trou supérieur du socle et fixez-le avec le boulon de verrouillage.

Assemblage de la grille arrête

1. Dévissez les vis du boîtier du moteur.
2. Placez la grille arrête sur le boîtier du moteur en positionnant la poignée de la grille arrête en haut.
3. Fixez la grille arrête en position avec les vis.

Assemblage des pales

1. Faites glisser la pale sur l'arbre d'entrainment du moteur en veillant à complètement insérer l'arbre du moteur dans la rainure de la pale.
2. Insérez la vis de fixation dans le trou de la pale du ventilateur et serrez-la.

Assemblage de la grille avant

Dévissez la petite vis et l'écrou de fixation de la grille avant. Attention!

Le crochet de la grille avant doit être place en haut.

Alignez les trou des deux grilles, puis fixez-les solidement avec la vis et l'écrou fournis. Une fois les grilles assemblées, fixez les clips pour les solidariser l'une à l'autre.

FONCTIONNEMENT

1. Placez le ventilateur sur une surface plane et stable.
2. Branchez le ventilateur à une prise électrique murale.
3. Positionnez le bouton de contrôle de la vitesse sur I, II ou III pour selectionner la vitesse de ventilation désirée. Pour éteindre le ventilateur, positionnez le bouton de contrôle de la vitesse sur 0.

0 = Éteint I = Faible vitesse II = Vitesse moyenne III = Vitesse rapide

1. Pour que le ventilateur oscille latéralement, appuyez sur la commande d'oscillation située en haut du boîtier du moteur.

Pour arrêter les oscillations du ventilateur, relevez la commande d'oscillation.

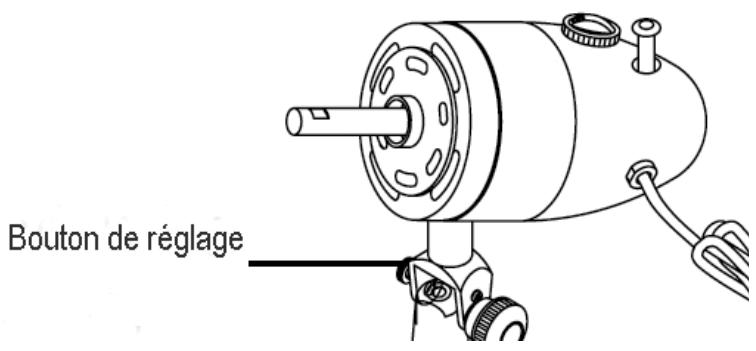

1. Réglage de l'inclinaison
   Tournez le bouton de réglage d'inclinaison de la tête du ventilateur pour ajuster la direction du flux d'air puis reisserrez le bouton.

NETTOYAGE ET ENTRETIEN

Débranche toujours le ventilateur de la prise secteur avant de le nettoyer.

Une fois que le ventilateur est assemblé, il est interdit de démonter les grilles lors du nettoyage.

Nettoyez le ventilateur avec un chiffon légarement humidifié, puis séchez-le.

N'immergez pas le boitier du moteur dans de I'eau ni dans aucun autre liquide.

N'utilisez pas de nettoyant chimique ou abrasif.

SPECIFICATIONS

Caracteristiques nominales: 220 - 240V 50Hz

40W

Débit d'air maximal (F): 51,36m³/min

Valeur de service (SV) : 1,38 (m³/min)/W

Consommation en veille (P_SB) 0,00W

Niveau de puissance acoustique du 60,5dB(A) ventilateur (LwA):

Vitesse maximale de l'air (c): 2,65 metres/sec

Norme de mesure de la valeur de service : IEC 60879:1986 (corr.1992)

En raison des mises au point et améliorations constamment apportées à nos produits, de petites incohérences peuvent apparaître dans le mode d'emploi. Veuillez nous excuser pour la gène occasionnée.
