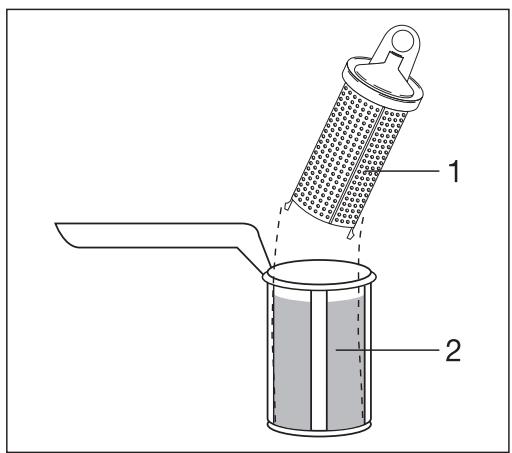

Comment nettoyer le filtre de l'ARTHUR MARTIN ASF6263 ?

Pour nettoyer le filtre, retirez-le de l'appareil, rincez-le à l'eau tiède et laissez-le sécher complètement avant de le remettre en place.

L'ARTHUR MARTIN ASF6263 produit des bruits étranges, que faire ?

Vérifiez si des objets sont coincés dans le tambour ou si le sol est inégal. Si les bruits persistent, il est conseillé de faire appel à un technicien.

Pourquoi mon linge ne sèche-t-il pas correctement dans l'ARTHUR MARTIN ASF6263 ?

Assurez-vous de ne pas surcharger l'appareil et que le filtre à peluches est propre. Vérifiez également que la conduite d'évacuation n'est pas obstruée.

Comment régler la température de séchage sur l'ARTHUR MARTIN ASF6263 ?

Utilisez le panneau de commande pour sélectionner le programme de séchage désiré, qui inclut des options pour différentes températures adaptées aux types de tissus.

Que faire si l'ARTHUR MARTIN ASF6263 affiche un code d'erreur ?

Reportez-vous au manuel d'utilisation pour identifier le code d'erreur et suivez les instructions correspondantes. Si nécessaire, contactez le service client.

Puis-je utiliser des assouplissants dans l'ARTHUR MARTIN ASF6263 ?

Oui, vous pouvez utiliser des assouplissants, mais assurez-vous de suivre les recommandations du fabricant pour éviter d'endommager l'appareil.

Comment optimiser la consommation d'énergie de mon ARTHUR MARTIN ASF6263 ?

Utilisez des programmes à basse température et chargez l'appareil à pleine capacité sans le surcharger. Évitez de sécher de petites charges de linge.

L'ARTHUR MARTIN ASF6263 a une odeur désagréable, que faire ?

Vérifiez et nettoyez le filtre à peluches et le réservoir d'eau. Faites également un cycle de nettoyage à vide avec du vinaigre blanc pour éliminer les odeurs.

MODE D'EMPLOI ASF6263 ARTHUR MARTIN

Avant la première mise en service

• Veuillez respecter les "Instructions d'installation et de raccordement"

Utilisation réglementaire

• Le lave-vaisselle est uniquement destiné à un usage domestique.
• Il est interdit de procéder à des transformations ou à modifications sur l'appareil. Utilisez uniquement des sels spéciaux, des produits vaisselle ou de rinçage adaptés à un lave-vaisselle domestique.
• Ne versez pas de solvant dans le lave-vaisselle. DANGER d'explosion!

Mesures de sécurité pour les enfants

• Éloignez les enfants des éléments d'emballage. Danger d'étouffement!
• Les enfants ne sont souvent pas conscients des dangers qu'ils encourt en manipulant les appareils ELECTRIQUES. Surveillez les enfants se trouvant à proximité d'un lave-linge. Assurez-vous qu'aucun enfant ou un petit animal domestique ne grimpe dans le lave-linge. Danger de mort!
• Les produits vaisselle peuvent provoquer des brûlures dans les yeux, la bouche et la gorge. Danger de mort! Observez les consignes de sécurité des fabricants de produits vaisselle et de rinceage.
• L'eau du lave-vaisse n'est pas de l'eau potable. Danger de brûlure!

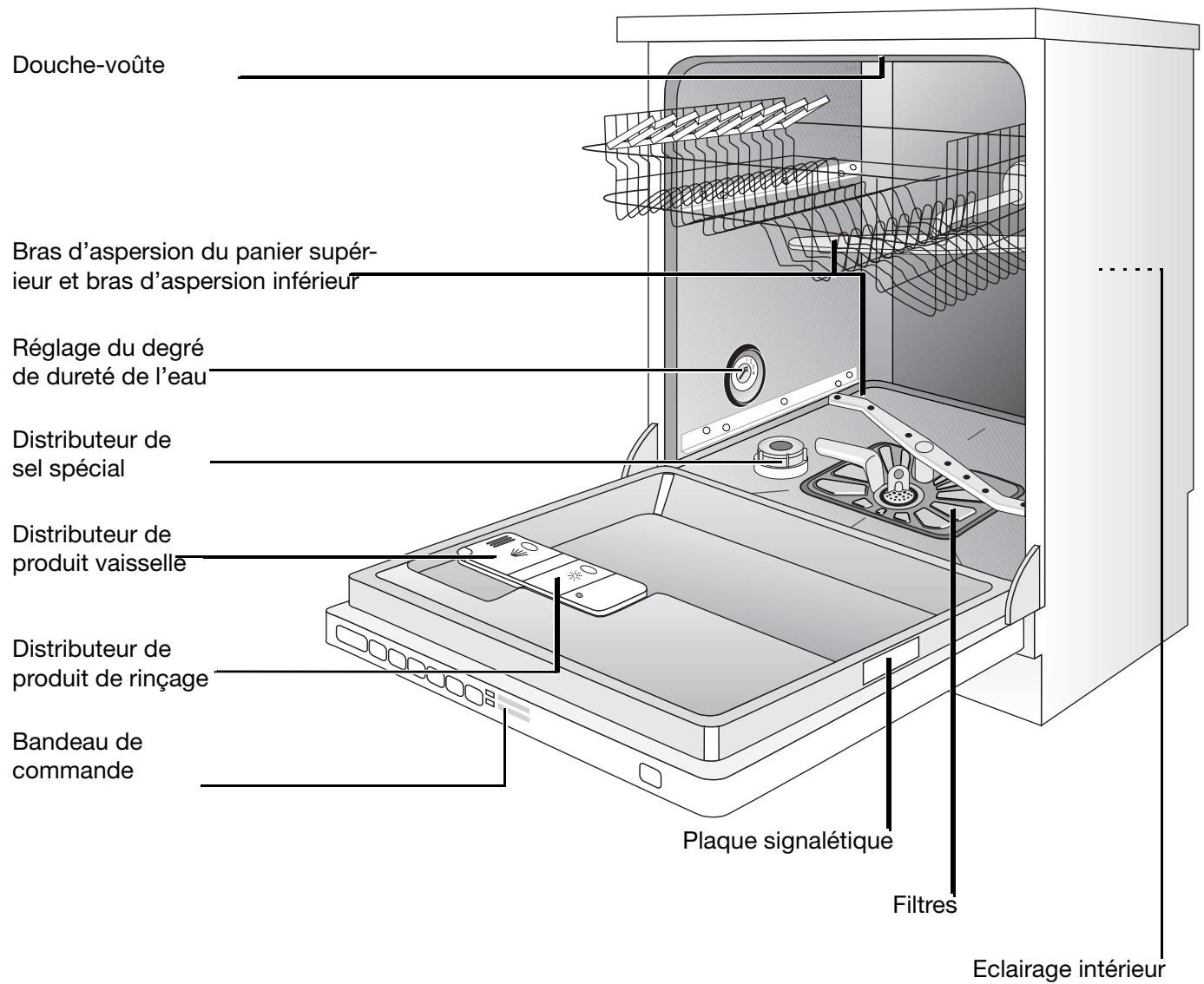

Consignes générales de sécurité

• Les réparations du lave-vaisselle sont du ressort exclusif de spécialistes agrées.
• En cas d'arrêt du fonctionnement, mettez l'appareil hors tension et fermez le robinet d'arrivée d'eau.
• Ne tirez jamais sur le câble d'alimentation pour débrancher l'appareil, mais saisissez-le au niveau de la prise. Veillez à ce que la porte du lave-vaisselle soit tout fermée sauf pour placer ou retirer la vaisselle. Vous évitez ainsi que quelqu'un ne trébuche sur la porte ouverte et ne se blesse.
• Ne vous asseyez pas ou ne vous appuyez pas sur la porte ouverte.
• Si le lave-vaisselle est installé dans une pierce où il risque de geler, débranchez le tuyau d'alimentation d'eau du robinet d'arrivée d'eau après chaque lavage.

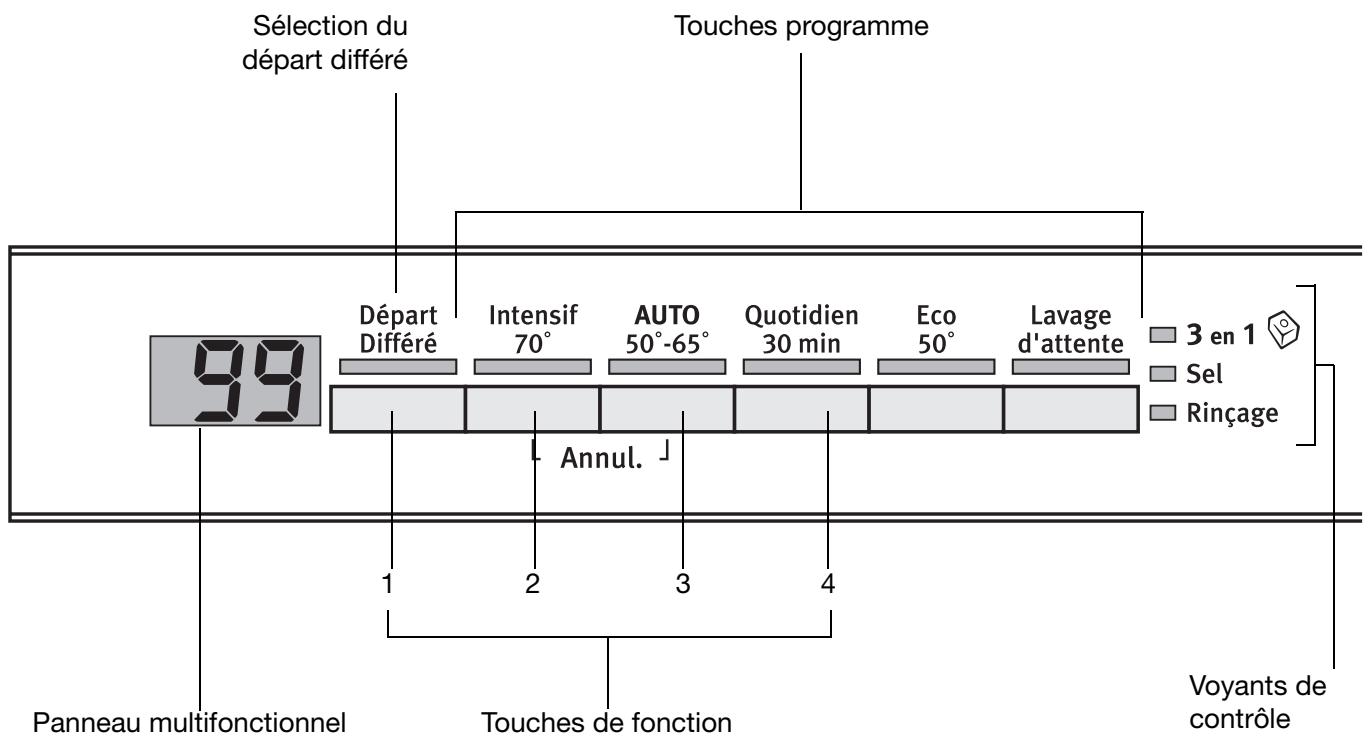

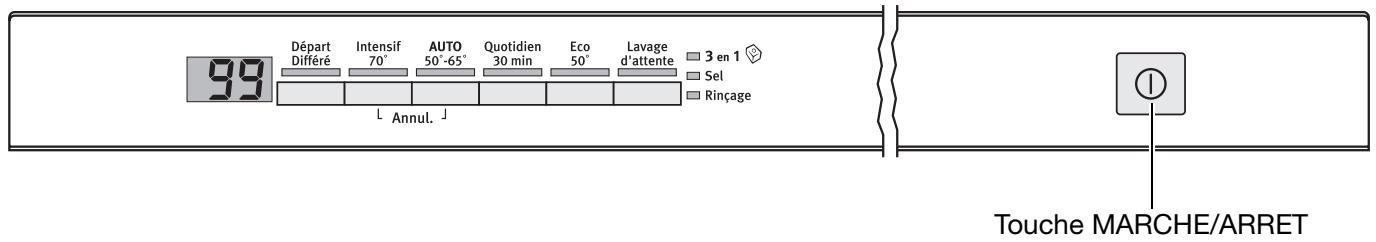

Bandeau de commande

Ouvrez toujours d'abord la porte du lave-vaisselle avant de vous en servir.

La touche MARCHE/ARRET permet de mettre le lave-vaisselle sous/hors tension.

Les touches programme permettent de sélectionner le programme de lavage souhaité.

Touches de fonction : En plus du programme en cours, les touches de fonction permettent de sélectionner également les fonctions suivantes :

Touché de fon-c-tion 1	Réglage de l'adoucisseur d'eau
Touché de fon-c-tion 2	Activation/désactivation de l'ali-mentation en produit de rinça-ge en cas d'utilisation avec la fonction 3 en 1.
Touché de fon-c-tion 3	Activation/désactivation du si-gnal sonore.
Touché de fon-c-tion 4	Activation/désactivation de la fonction 3 en 1.

Le distributeur de produit de rinçage est uniquement influencé si la fonction 3 en 1 a été sélectionnée.

Le panneau multifonctionnel affiche :

• sur quel degré de dureté de l'eau est réglé l'adoucisseur d'eau.
• si l'alimentation en produit de rinceage est activée ou non.
• si le signal sonore est activé ou non.
• L'heure de départ du programme. - La durée restante prévue d'un programme en cours.
• Si le lave-vaisselle présente une anomalie.

Les voyants de contrôle ont les significations suivantes:

Sel 1)	Versez le sel spécial
Rincage 1)	Versez le produit de rinceage
3 en 1	Fonction 3 en 1 activée

Ces voyants de contrôle ne s'allument pas lorsqu'un programme de lavage est en cours.

Avant la première mise en service

Pour utiliser un produit de lavage 3 en 1 : - Lisez d'abord le chapitre "Utilisation de produits de lavage 3 en 1". - Versez ni de Sel spécial ni de produit de lessive.

Si vous n'utilisez aucun produit de vaisselle 3 en 1 avant la première mise en service:

1. Réglez l'adoucisseur d'eau
2. Versez le sel spécial pour l'adoucisseur d'eau
3. Versez le produit de rinçage

Réglage de l'adoucisseur d'eau

L'adoucisseur d'eau doit être réglé manuellement et automatiquement.

Afin d'éviter tout dépôt de calcaire sur la vaisselle ou dans le lave-vaisselle, lavez la vaisselle avec de l'eau douce, c'est-à-dire avec de l'eau dont le degré de dureté est réduit. L'adoucissement d'eau doit être réglé en fonction du tableau de dureté de l'eau de votre zone de résidence. L'organisme local de distribution de l'eau vous indiquera la dureté de l'eau dans votre région.

Le lave-vaisselle doit être hors tension.

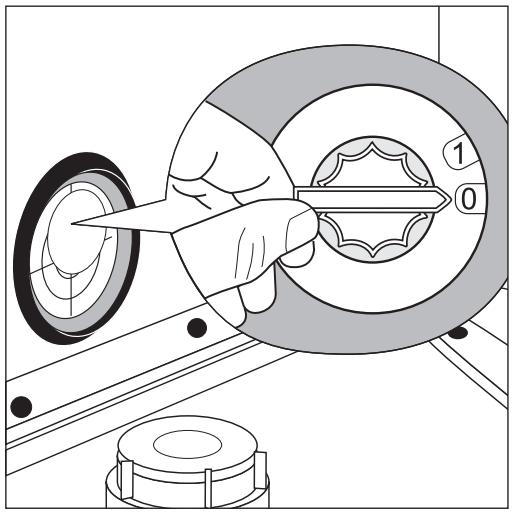

Réglage manuel :

1. Ouvrez la porte du lave-vaiselle.
2. Retirez le panier à vaisselle inférieur du lave-vaiselle.
3. Positionnez le sélecteur de dureté de l'eau situé dans la partie gauche de la zone de lavage sur 0 ou sur 1 (voir tableau).

Réglage automatique :

1. Appuyez sur la touche MARCHE/ARRET.

Si seul le voyant lumineux correspondant à la touche d'un programme s'allume, ce programme de lavage est activé. Ce programme doit être désactivé :

Appuyez simultanément sur les touches de fonction 2 et 3 pendant env. 2 secondes.

Tous les voyants lumineux correspondant aux touches programme s'allument.

1. Maintenir simultanément les touches de fonction 2 et 3 enfoncées.

Les voyants correspondant aux touches de fonction 1 à 4 clignotent.

3. Appuyez sur la touche de fonction 1.

Le voyant correspondant à la touche de fonction 1 clignote.

Le panneau multifonctionnel affiche le degré de durée de l'eau sélectionné.

1. Pour augmenter le degré de durée de l'eau de 1, appuyez sur la touche de fonction 1.

(exception : une fois le degré 10 atteint, le réglage revient au degré 1).

1. Lorsque le degré de durée é adéquat est sélectionné, appuyez sur la touche MARCHE/ARRET.

Le degré de durée est alors mémorisé.

Le réglage automatique de l'adoucisseur d'eau sur

"1" désactive automatiquement le voyant de contrôle pour Sel spécial.

Dureté de l'eau			Réglage du degré de durété de l'eau		Voyant sur le panneau multifonctionnel	Nombre de signaux sonores1)
en °d 2)	en mmol/l 3)	Plage	manuel	automatique
51 - 70	9,0 - 12,5		1	10 4)	10L	10
43 - 50	7,6 - 8,9			9	9L	9
37 - 42	6,5 - 7,5	IV		8	8L	8
29 - 36	5,1 - 6,4			7	7L	7
23 - 28	4,0 - 5,0		0*	6	6L	6
19 - 22	3,3 - 3,9	III		5	5L	5
15 - 18	2,6 - 3,2			4*	4L	4
11 - 14	1,9 - 2,5	II		3	3L	3
4 - 10	0,7 - 1,8	I/II		2	2L	2
inférieur à 4	inférieur à 0,7	I		1 le sel spécial est inutile	IL	1

1) Le degré de dureté de l'eau n'est signalé acoustiquement que si le signal sonore est activé. 2) (^) est la mesure du degré de dureté de l'eau en Allemagne 3) L'unité internationale de mesure de la dureté de l'eau s'exprime en millimol par litre (mmol/l) 4) Cette modalité de réglage peut susciter une légère prolongation du programme. *) Pré-réglage en usine

Verser le sel spécial

Pour détartrer l'adoucisseur d'eau, il est nécessaire d'utiliser du sel spécial. Utilisez uniquement des sels spéciaux adaptés à un lave-vaisselle domestique.

Si vous n'utilisez pas de produit vaisselle 3 en 1, versez le sel spécial :

• Avant la première mise en service du lave-vaiselle.
• Lorsque le voyant de contrôle pour sel spécial s'allume sur le bandeau de commande.
• Ouvrez la porte, enlevez le panier inférieur.
• Tournez le couvercle du distributeur de sel spécial dans le sens contraire des aiguilles d'une montre.

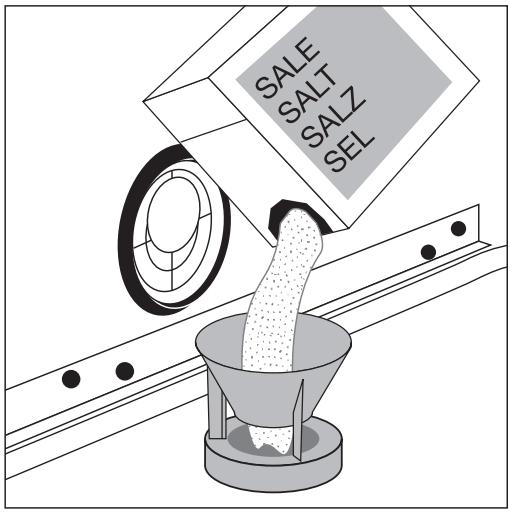

3. Uniquement lors de la mise en service :

Remplissez complètement le distributeur de ses spéciaI.

1. Placez l'entonnoir fourni dans l'orifice du distributeur.

Versez le sel spécial dans le distributeur, d'une contenance, en fonction de la texture, d'env. 1,0-1,5 kg. Ne replissez pas trop le distributeur.

Un débordement d'eau lors du versement du sel spécial ne préte pas à conséquence. Un débordement d'eau lors du versement du sel spécial ne présente pas à conséquence.

5. Nettoyez l'orifice du distributeur des résidus de sel. 6. Fermez soigneusement le couvercle en le tournant dans le sens des aiguilles d'une montre. 7. Après avoir versé le sel spécial, effectuez un programme de lavage. Cela permet d'éliminer l'eau et les grains de sel qui ont débordé.

En fonction de la texture du sel spécial, il peut s'écouler quelques heures avant qu'il se dissolve et que le voyant de contrôle pour sel spécial s'éteigne.

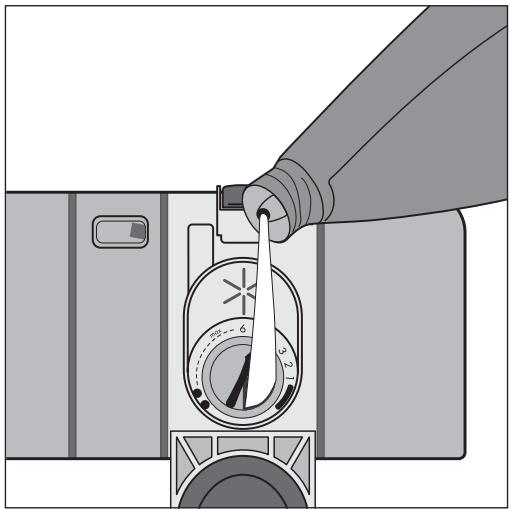

Verser le produit de rinceage

Le produit de rinceau permet à l'eau de s'écouler et d'obtenir une vaisselle étincélante et sans traces ainsi que des verres transparents.

Si vous n'utilisez pas de produit vaisselle 3 en 1, versez le produit de rinceage :

• Avant la première mise en service du lave-vaiselle.
• Lorsque le voyant de contrôle pour produit de rinçage s'allume sur le bandeau de commande.

Utilisez seulement un produit de rinçage spécial pour lave-vaisselle et : aucun autre produit de lavage liquide.

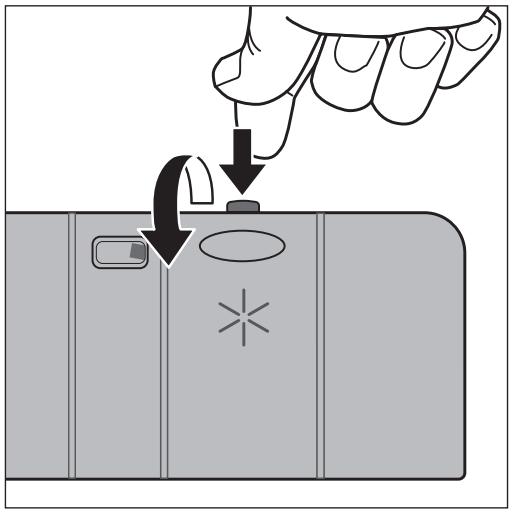

1. Ouvrez la porte.

Le distributeur de produit de rinçage se trouve à l'intérieur de la porte du lave-vaisselle.

2. Appuyez sur le bouton de déverrouillage du distributeur de produit de rinceage. 3. Rabattez le couvercle vers le haut.

1. Versez doucement le produit de rinceage exactement jusqu'au repère "max". Ce qui correspond à une quantité d'env. 140 ml. 5. Refermez le couvercle jusqu'à ce qu'il s'encliquète.
2. Nettoyez tout débordement éventuel du produit de rinçage à l'aide d'un chiffon. Sinon, il pourrait se former un excès de mousse.

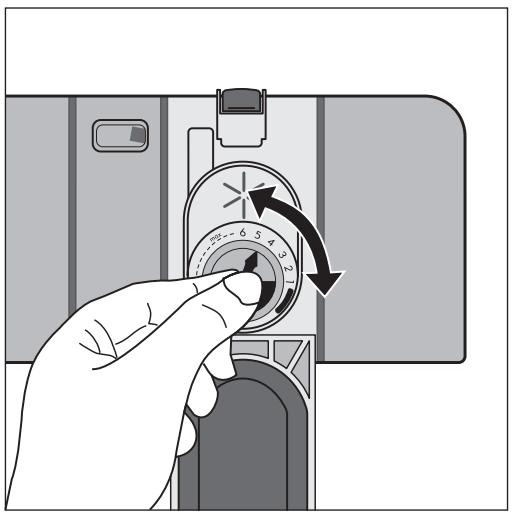

Régler le dosage du produit de rinçage

Ne modifiez pas le dosage du produit de rinçage à moins que les verres ou la vaisselle ne présentent des stries ou des taches blanchâtres (diminuez le dosage) ou bien traces de gouttes d'eau (augmentez le dosage) (voir chapitre "Lorsque le résultat du lavage n'est pas satisfaisant"). Le dosage peut être réglé de 1 à 6. Le préglage effectué en usine est de "4".

1. Ouvrez la porte du lave-vaisseau. 2. Appuyez sur le bouton de déverrouillage du distributeur de produit de rince. 3. Rabattez le couvercle vers le haut.
2. Réglez le dosage.
3. Refermez le couvercle jusqu'à ce qu'il s'encliquète. 6. Nettoyez le reste de produit de rinceage à l'aide d'un chiffon.

Activation du distributeur de produit de rinceage après sélection de la fonction 3 en 1

Le distributeur de produit de rinçage est toujours activé si la fonction 3 en 1 n'a pas été sélectionnée.

Si la fonction 3 en 1 a été sélectionnée suite à l'utilisation d'un produit nettoyant 3 en 1, le distributeur de produit de rincege est éteint.

Si vous constatez que la vaisselle n'est alors pas suffisamment sèche, vous devez de nouveau mettre en marche le distributeur de produit de rinceage (voir également le chapitre intitulé "Utilisation de produits nettoyants 3 en 1").

1. Appuyez sur la touche MARCHE/ARRET.

Si seul le voyant lumineux correspondant à la touche d'un programme s'allume, ce programme de lavage est activé. Ce programme doit être désactivé :

Appuyez simultanément sur les touches de fonction 2 et 3 pendant env. 2 secondes.

Tous les voyants lumineux correspondant aux touches programme s'allument.

1. Maintenir simultanément les touches de fonction 2 et 3 enfoncées.

Les voyants correspondant aux touches de fonction 1 à 4 clignotent.

3. Appuyez sur la touche de fonction 2.

Le voyant correspondant à la touche de fonction 2 clignote.

Le panneau multifonctionnel affiche la sélection en cours :

d	En cas d'utilisation avec la fonction 3 en 1, l'alimentation en produit de rinçage est désactivée (prérouge en usine)
id	En cas d'utilisation avec la fonction 3 en 1, l'alimentation en produit de rinçage est activée

4. Appuyez sur la touche de fonction 2 pour activer ou désactiver le distributeur de produit de rinçage. 5. Appuyez sur la touche MARCHE/ARRET lorsque le panneau multifonctionnel affiche la sélection souhaitée. La sélection est alors.

Activation/désactivation du signal sonore

Vous pouvez choisir, en plus des voyants de signalisation optique (signalant par ex. la fin du programme, des dysfonctionnements), d'être avertis par des signaux acoustiques.

1. Appuyez sur la touche MARCHE/ARRET.

Si seul le voyant lumineux correspondant à la touche d'un programme s'allume, ce programme de lavage est activé. Ce programme doit être désactivé :

Appuyez simultanément sur les touches de fonction 2 et 3 pendant env. 2 secondes.

Tous les voyants lumineux correspondant aux touches programme s'allument.

1. Maintenir simultanément les touches de fonction 2 et 3 enfoncées.

Les voyants correspondant aux touches de fonction 1 à 4 clignotent.

3. Appuyer sur la touche de fonction 3.

Le voyant correspondant à la touche de fonction 3 clignote.

Le panneau multifonctionnel affiche la sélection en cours :

òb	Signal sonore désactivé
íb	Signal sonore activé (préreglage en usine)

1. Pour modifier le réglage, appuyez sur la touche de fonction 3.
2. Appuyez sur la touche MARCHE/ARRET lorsque le panneau multifonctionnel affiche la sélection souhaitée. La sélection est alors enregistrée.

Disposition des couverts et de la vaisselle

Ne lavez pas d'éponges, de torchons de cuisine ou tout autre type d'objet susceptible de s'imbiber d'eau dans le lave-vaisselle. Les pièces dotées d'un revêtement en matière plastique ou en téléfon retiennent fortement les gouttes d'eau. C'est la raison pour laquelle ce type de vaisselle se nettoie plus difficilement que la vaisselle en porcelaine ou en acier inoxydable.

Les couverts et les pièces de vaisselle suivantes

ne se présent pas au lavage dans le lave-vaisselle :

ne se présent pas au lavage dans le lave-vaisselle :

• les couverts munis d'une poignée en bois, en corne, en porcelainie ou en nacre • les pièces en matière plastique non résistantes à la chaleur • des couverts usagés, dont le mastic est sensible à la chaleur • la vaisselle ou les couverts recollés • les objets en étain ou en cuivre • le cristal • les pièces en acier inoxydable susceptibles de rouiller • les planches pour petit déjeuner ou les plateaux en bois • les objets décorés

• Ne lavez la vaisselle en grès dans le lave-vaisselle que si le fabricant l'autorise expressément. • Des lavages répétés dans le lave-vaisselle peuvent ternir le vernis des décorations. • Les pièces en argent ou en aluminium ont tendance à se dé-colorer au lavage. Les restes de repas comme par ex. le blanc d'œuf, le jaune d'œuf ou la moutarde provoquent soup-vent des décolorations ou tachent les pièces en argent. C'estwhy qu'en fait toujours nettoyer immédiatement les pièces en argent s'il n'est pas prévu de les laver juste après les avoir utilisées. • Àprès de nombreux lavages, le verre peut ternir.

• Avant de disposer la vaisselle, procédez comme suit:
• Eliminiez tout d'abord les restes de repas les plus grossiers.
• Faites tremper les plats comportant des restes de repas brûlés.
• Respectez la disposition de la vaisselle et des couverts suivante :

-La vaisselle et les couverts ne doivent pas empêcher les bras d'aspersion de tourner. - Placez les saladiers, les tasses, les verres et les plats avec l'ouverture vers le bas afin d'éviter qu'ils se remplissent d'eau. - La vaisselle ou les couverts ne doivent pas être disposés les uns dans les autres ou se chevaucher. - Les verres ne doivent pas se toucher afin d'éviter qu'ils s'endommagent. - Les objets de petite taille (par ex. les couvercles) ne doivent pas être placés dans le panier à vaisselle mais dans le panier à couverts pour éviter qu'ils se renversent.

Disposer la vaisselle

Attention : Pour éviter tout danger de blessure, les couteaux pointus et les pièces de vaisselle contondantes doivent être disposés dans le panier supérieur.

Pour être sûr que tous les couverts placés dans le panier à couverts seront bien lavés, vous devez :

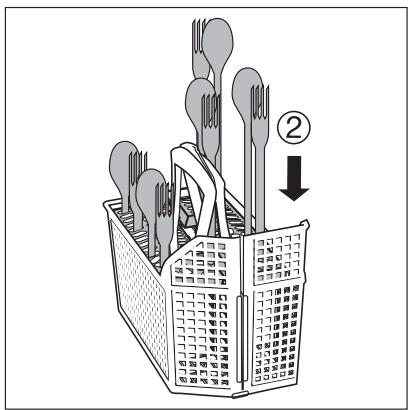

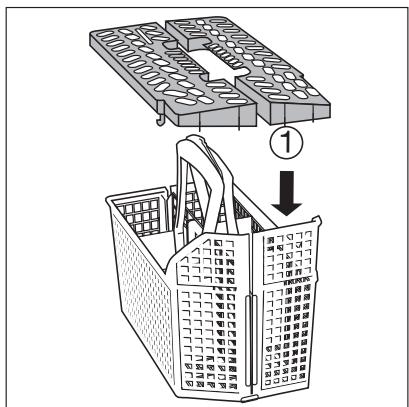

1. Placer la grille sur le panier à couverts

Pour les couverts de plus grande taille, par exemple les fouets, il est possible de n'installer qu'une partie de la grille.

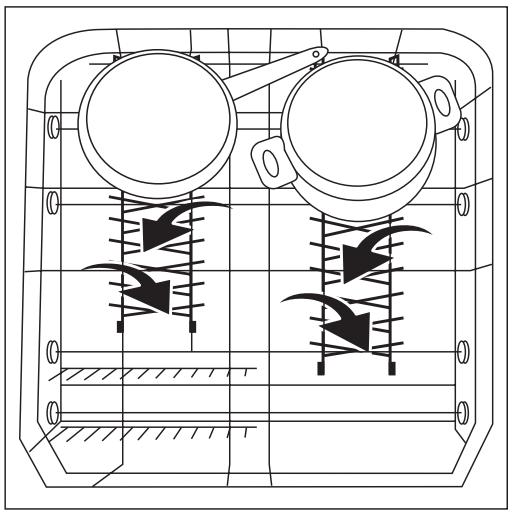

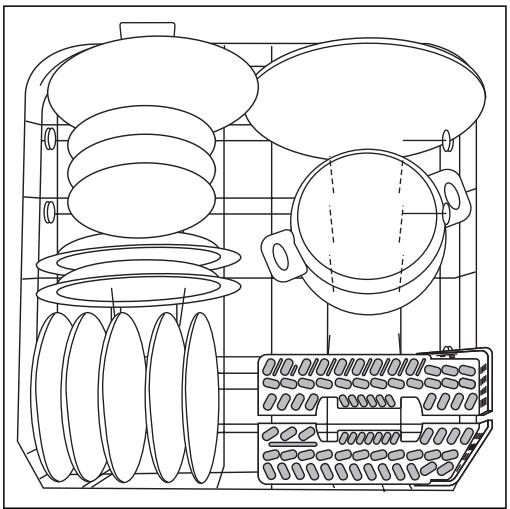

Disposez les plats, les poêles et les grandes assiettes

ainsi que la vaisselle de grande taille et très sale dans le panier inférieur

(assiettes d'un diamètre pouvant aller jusqu'à 29 cm).

1. Placer les cuillères et les fourchettes manche tournée vers le bas dans le panier à couverts.

Afin de faciliter la disposition des pièces de vaisselle de grande taille/dimension, tous les supports d'assiettes du panier inférieur sont rabattables.

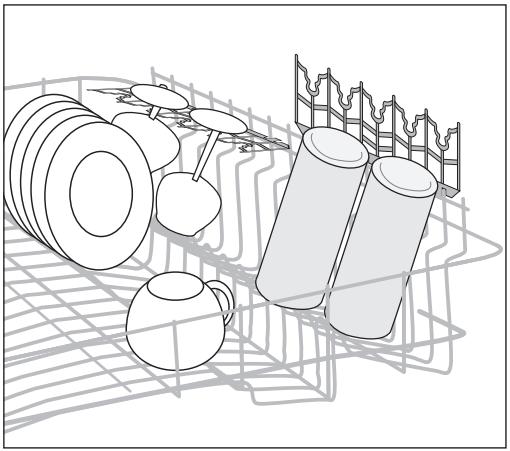

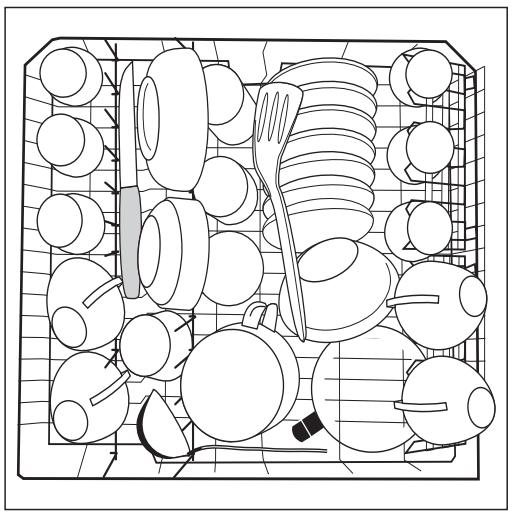

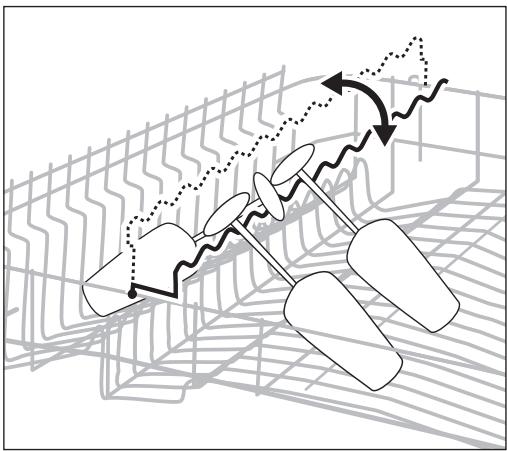

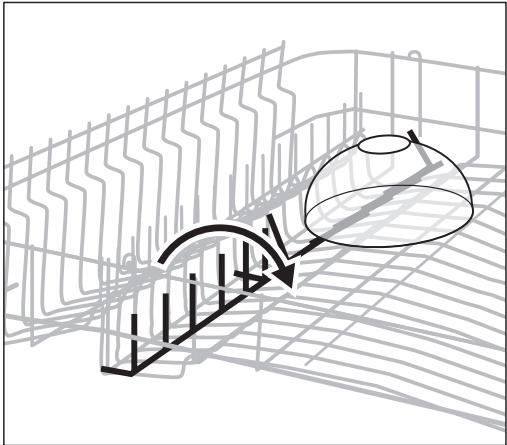

Disposer les tasses, les verres, les services à café

les petites pièces de vaiselle sont fragiles et les couverts longs et acérés dans le panier supérieur.

• Décalez les pièces de vaisselle sur et au-dessous des supports de tasses rabattables pour que l'eau de lavage puisse les atteindre toutes.

• Laissez les supports de tasses rabattus vers le haut si les pièces de vaisselle sont hautes.
• Appuyez ou accrochez les verres à vin ou à cognac dans les interstices des supports de tasses.

• Pour placer les verres dotés d'un long pied, rabattez le support pour verres vers la droite, sinon laissez-le à gauche.
• s. Rangée d'ergots non basculée : disposez les verres, les bols, etc. dans le panier supérieur. Rangée d'ergots basculée : plus de place pour les plats.

Régler la hauteur du panier supérieur

	Hauteur maximale de la vaisse dans le
	Panier supérieur	Panier inférieur
Lorsque le panier supérieur est surélevé	22 cm.	30 cm.
Lorsque le panier supérieur est abaissé	24 cm.	29 cm.

Il est également possible de régler la hauteur du panier lorsqu'il est plein.

Selon le modèle, l'appareil est équipé d'un panier supérieur différent :

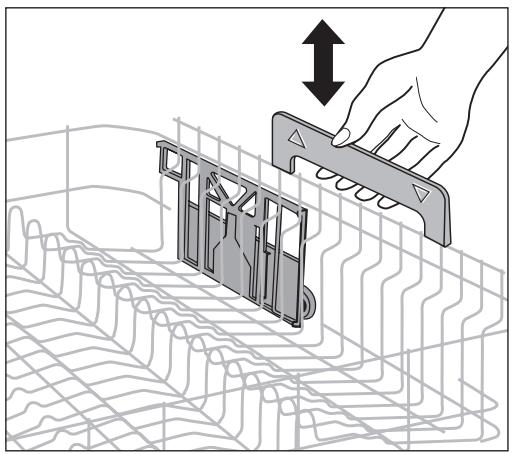

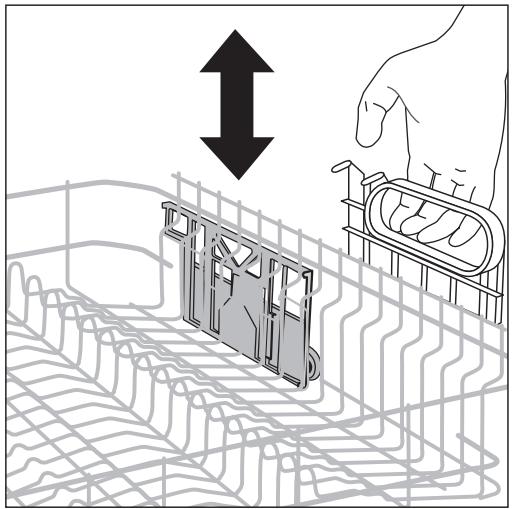

Surelever / abaisser le panier supérieur

1. Enlevez complètement le panier supérieur.
2. Soulevez le panier supérieur jusqu'à la butée en le saississant par la poignée et abaissez-le verticalement.

Le panier supérieur s'encliquète en position haute ou en position BASSE.

Surélever / abaisser le panier supérieur

1. Enlevez complètement le panier supérieur.
2. Soulevez le panier supérieur jusqu'à la butée en le saississant par la poignée et abaissez-le verticalement.

Le panier supérieur s'encliquète en position haute ou en position BASSE.

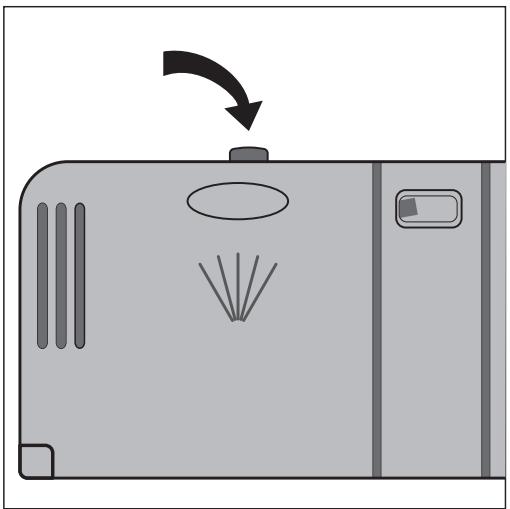

Verser le produit vaisselle

Les produits vaisselle éliminent les salissures qui se sont déposées sur la vaisselle et les couverts.

Le produit vaisselle doit être versé avant de commencer un programme de lavage.

Utilisez uniquement un produit vaisselle adapté à la vaisselle domestique.

Le distributeur de produit de rinçage se trouve à l'intérieur de la porte du lave-vaisselle.

1. Si le couvercle est fermé :

Appuyez sur le bouton de déverrouillage.

Le couvercle se soulève.

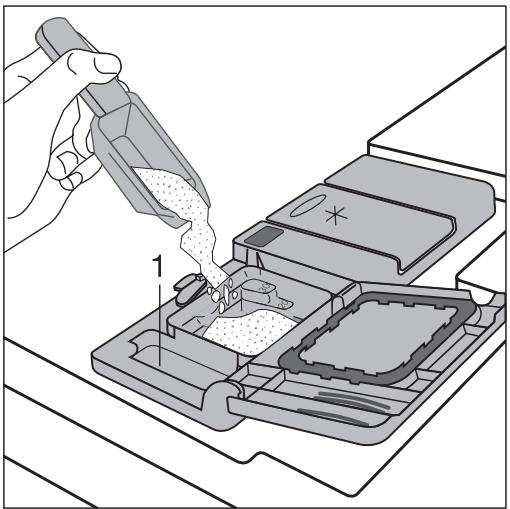

1. Versez le produit vaisselle dans le distributeur prévu à cet effet. Aidez-vous des lignes repères pour doser le produit vaisselle : “20/30” correspond à env. 20/30 ml de produit vaisselle.

Conformez-vous aux recommandations de dosage et de stockage du fabricant.

1. Rabattez le couvercle et appuyez jusqu'à ce qu'il s'encliquète.

En cas de vaisselle très sale, remplissez également le compartiment voisin (1) de produit vaisselle. Celui-ci agit déjà au cours du prélavage.

Produit vaisselle compact

Les produits vaisselle actuels sont tous quasiment des produits compacts sous forme de tablettes ou de poudre qui intègrent des enzymes naturels.

La combinaison de programmes à 50°C et de ces produits vaisselle compacts protège l'environnement et ménage votre vaisselle, ce type de programmes étant spécifiquement adapté aux propriétés nettoyantes des produits vaisselle compacts. C'est la raison pour laquelle les programmes à 50°C combinés aux produits vaisselle compacts permettent d'obtenir le même degré de propreté que les programmes à 65°C.

Tablettes de produit vaisselle

Les tablettes de produit vaisselle des différents fabricants ne se dissolvent pas avec la même rapidité. C'est la raison pour laquelle, dans les programmes courts, toutes les tablettes n'agissent pas avec la même efficacité. C'est pourquoi, si vous utilisez des tablettes de produit vaisselle, sélectionnez un programme de lavage avec prélavage.

Utilisation de produits vaisselle 3 en 1

Ces produits vaisselle combinent les fonctions de produit de nettoyage, de rinceage et de sel spécial.

Avec l'activation de la fonction 3in1

• L'alimentation en Sel spécial et en produit de rinçage à partir des compartiments correspondants est désactivée par l'activation de la fonction 3 en 1.
• Les cartouches en sel et en produits de rincage ne sont plus indiquées.
• Les programmes de rinçage peuvent durer 30 minutes de plus.

Si vous désirez utiliser un produit vaisselle 3 en 1, vérifiez si ce produit de vaisselle est approprié pour la durée de votre eau. (Respectez les indications du fabricant!)

Si vous utilisez des produits de vaisselle 3 en 1.

1. Appuyez sur la touche MARCHE/ARRET.

Si seul le voyant lumineux correspondant à la touche d'un programme s'allume, ce programme de lavage est activé. Ce programme doit être désactivé :

Appuyez simultanément sur les touches de fonction 2 et 3 pendant env. 2 secondes.

Tous les voyants lumineux correspondant aux touches programme s'allument.

1. Maintenir simultanément les touches de fonction 2 et 3 enfoncées.

Les voyants correspondant aux touches de fonction 1 à 4 clignotent.

3. Appuyez sur la touche de fonction 4.

Le voyant 3 IN 1 3 en 1 indique la sélection momentanée

Levoyant 3 IN 1 3 en 1 s'allume	Fonction 3 en 1 activée
Levoyant 3 IN 1 3 en 1 ne s'allume pas	Fonction 3 en 1 déactivée-(prérglage en usine).

1. Pour modifier le réglage, appuyez sur la touche de fonction 4.
2. Lorsque le voyant 3 IN 1 3 en 1 affiche le réglage souhaité, appuyez sur la touche MARCHE/ARRET. La sélection est alors mémorisée.

Avant le démarrage du programme, versez un produit vaisselle 3 en 1 dans le distributeur prévu à cet effet.

Etant donné que lors de l'activation de la fonction 3 en 1 l'alimentation en produit de rinceage est automatiquement désactivée, il est possible que votre vaisselle ne soit pas suffisamment sèche en raison des diverses qualités des produits de vaisselle 3 en 1. Dans ce cas, procédez de la manière suivante (voir chapitre "Verser le produit de rinceage"): Renvoie uniquement la version corrigée du passage, en respectant les règles. N'ajoute aucun mot qui ne soit pas déjà présent ou clairement tronqué.

• Versez le produit de rinceage dans le distributeur (s'il est vide).
• Positionnez manuellement le doseur de produit de rinçage sur "2".
• Activez l'alimentation en produit de rinçage.

Si vous n'utilisez plus de produits dévaisselle 3 en 1

Si vous ne souhaitez plus utiliser de produit vaisselle 3 en 1, procédez comme suit :

• Désactive la fonction 3 en 1.
• Remplissez à nouveau les distributeurs de sel spécial et de produit de rinçage.
• Positionnez l'adoucisseur d'eau sur le degré maximal et effectuez trois cycles normaux de lavage à vide.
• Positionnez ensuite l'adoucisseur d'eau sur le degré de durée de l'eau local.

Si vous utilisez des produits de vaisselle 4 en 1.

Lorsque vous utilisez des détergents "4 en 1" qui intègrent un agent de prévention de la corrosion du verre à une formule "3 en 1", veuillez suivre les instructions données pour les détergents "3 en 1".

Sélection d'un programme de lavage (tableau des programmes)

Programme de lavage1)	Adapté pour:	Type de salissure	Déroulement du programme					Données de consommation2)
			Prélavage	Lavage	Rincavage	Rincavage final	Séchage	Durée (minutes)	Alimentation électrique (kWh)	Alimentation en eau (litres)
Intensif 70°*	Vaiselle de cui-sine et vaisselle de table	très sale, restes de repas séchés, en particulier jaune d'oeuf et amidon	•	•	2 fois	•	•	120 - 130	1,85 - 2,05	22 - 24
AUTO 50°-65°*3)	Vaiselle de cui-sine et vaisselle de table	normalement sale, restes de repas séchés	•	•	1 à 2 fois	•	•	100 - 120	1,10 - 1,60	9
Quotidien 30 min4)	Vaiselle sans casserole	récemment utilisée, légè-rement à normalement sale	-	•	-	•	-	30	0,8	12 - 24
Eco 50°5)	Vaiselle de cui-sine et vaisselle de table sensible à la chaleur	normalement sale	•	•	•	•	•	130 - 160	0,95 - 1,05	13 - 15
Lavage d'attente (froid)6)	Tous types deVAisselle	Vaiselle sale rangée dans le lava-vaisselle en attendant d'être lavée ul-terrieurement.	•	-	-	-	-	12	< 0,1	4

1) Au cours de chacun des programmes de lavage dotés d'un *, la température s'élève à 68°C pendant 10 minutes pour un rinçage hygiénique par exemple de biberons, de planches à découper en matière synthétique ou des pots de confiture. 2) Les données de consommation sont conformes aux normes réglementaires. Elles sont fonction du chargement des paniers à vaisselle. Elles sont donc susceptibles de modifications en fonction des modalités d'utilisation réelles. 3) Ce programme permet de déterminer le degré de salissure de la vaisselle par le biais de la couleur de l'eau de lavage. La durée du programme, la consommation d'eau et d'électricité peuvent varier significativement en fonction du chargement de l'appareil et du degré de salissure de la vaisselle. La température de l'eau de lavage est automatiquement réglée entre 50°C et 65°C en fonction du degré de salissure. 4) N'utilisez ce programme que si le lave-vaisselle est à demi charge. 5) Programme de test pour les organismes de contrôle. 6) Pas besoin d'utiliser de produit vaisselle avec ce programme.

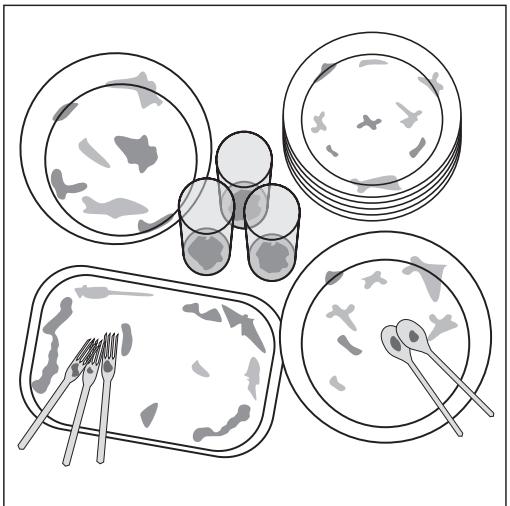

Sélectionner un programme

En fonction de l'aspect de la vaisselle, sélectionner : un programme intensif.

un programme normal ou économique.

un programme court (par ex. un programme de 30 minutes).

Démarrer le programme de lavage

1. Vérifiez que les bras d'aspersion peuvent tourner librement.
2. Ouvrez intégralement le robinet d'arrivée d'eau. 3. Appuyez sur la touche MARCHE/ARRET.
3. Sélectionnez le programme souhaité. Le voyant correspondant au programme s'allume. Le panneau multifonctionnel affiche la durée restante prévue du programme.

La durée restante affichée sur le panneau multifonctionnel au cours du programme peut éventuellement être adaptée au chargement de l'appareil, au degré de salissure, etc.

1. Fermez la porte. Le programme de lavage démarre.

Un point lumineux s'allume sur le socle.

Si l'appareil est encastré et se trouve derrière la porte d'un meuble, le point lumineux est alors invisible.

Le point lumineux ne présente aucun danger (ce n'est pas un laser). Il reste allumé tout au long du déroulement d'un programme et s'éteint lorsque le programme est terminé.

Interrompre ou arrêter un programme de lavage

N'interrompez un programme de lavage qu'en cas d'absolue nécessité.

Interrompre le programme de lavage en ouvrant la porte du lave-vaisselle

Lors de l'ouverture de la porte à la fin du programme, il peut s'échapper de la vapeur brûlante. Danger de brûlure par aspersion!

1. Ouvrez la porte avec précaution. Le programme de lavage s'arrête.
2. Fermez la porte. Le programme de lavage se poursuit.

Arrêtez le programme de lavage

1. Maintenez les touches de fonction 2 et 3 enfoncées. Tous les voyants lumineux correspondant aux touches programme s'allument.
2. Relâchez les touches de fonction. Le programme de lavage s'arrête.
3. Si vous souhaitez lancer un nouveau programme de lavage, vérifiez que le distributeur contient du produit vaisselle.

Réglage du départ différé

Le départ différé permet de retarder le départ d'un programme de lavage de 1 à 19 heures.

1. Appuyez sur la touche Départ différé jusqu'à ce que la durée du déliait s'affiche sur le panneau multifonctionnel. par ex. 2 h, lorsque le programme de lavage doit demarrer dans 12 heures. Levoyant correspondant au départ différé s'allume. 2. Sélectionnez un programme de lavage. 3. Le temps restant jusqu'au départ du programme de lavage s'affiche immédiatement (par ex. i2 h, i4h, i0h,... i h etc.).

Modifier le départ différé :

Tant que le programme de lavage n'a pas commencé, il est encore temps de modifier le réglage en appuyant sur la touche Départ différé.

Annulation du département différé :

Appuyez sur la touche départ différé jusqu'à ce que la durée du programme sélectionné s'affiche sur le panneau multifonctionnel. Le programme de lavage sélectionné démarre aussitôt.

Modifier le programme de lavage

Tant que le programme de lavage n'a pas démarré, il est encore possible de le modifier : arrêtez d'abord le programme de lavage, réglez de nouveau le départ différé puis sélectionnez le nouveau programme de lavage.

Mettre l'appareil hors tension

À la fin du programme de lavage, le point lumineux situé au-dessous de la porte de l'appareil s'éteint.

Lorsque le signal sonore se déclenche, il retentit encore pendant environ 15 secondes après la fin du programme de lavage.

Si vous n'ouvrez pas le hublot du lave-vaisselle, le signal sonore retentit dans ce cas au bout de 3 minutes, puis se répète au bout de 6 minutes.

Ouvrez la porte avec précaution car il peut s'échapper de la vapeur brûlante.

• La chaleur fragilise la vaisselle. C'est pourquoi, avant de l'enlever, il est recommandé de la laisser refroidir pendant env. 15 minutes. Elle sechera d'autant mieux.
• Pour que la vaisselle sèche plus rapidement, laissez la porte de la machine grand ouverte pendant quelques instants à la fin du programme de lavage. 1. Appuyez sur la touche MARCHE/ARRET. Tous les voyants s'éteignent.
• Fermez le robinet d'arrivée d'eau.

Vider le lave-vaisselle

Il est normal que l'intérieur de la porte et de l'appareil soient humides.

• Commencez par vider le panier supérieur puis le panier inférieur. Cela évite que l'eau résiduelle ne s'égoutte du panier supérieur sur la vaisselle se trouvant dans le panier inférieur.
• L'éclairage intérieur du lave-vaisselle fonctionne aussi longtemps que le hublot de l'appareil est ouvert. Pour économie de l'énergie, il convient par conséquent de fermer plusieurs fois le hublot du lave-vaisselle après avoir inséré/retiré la vaisselle.

Entretien et nettoyage

N'utilise pas d'encaustique pour meubles ou de produits de nettoyage aggressifs.

• Lave les éléments de commande du lave-vaisseau à l'aide d'un chiffon humide et de l'eau chaude claire.
• Vérifiez de temps en temps que l'intérieur de l'appareil, le joint de la porte et le filtre de l'alimentation d'eau ne soient pas sales et nettoyez-les si besoin est.

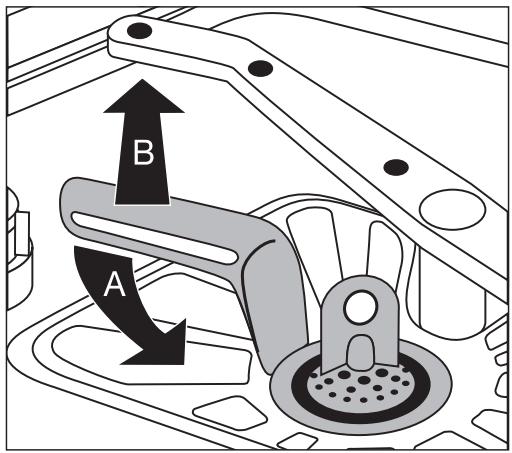

Nettoyage des filtres

Les filtres doivent être vérifiés et nettoyés régulièrement. Des filtres sales influent sur la qualité du lavage.

1. Ouvrez la porte, enlevez le panier inférieur.
2. Tournez la poignée d'environ 14 de tour dans le sens contraire des aiguilles d'une montre (A) et en-levez le dispositif de filtrage.
3. Saisissez le filtre fin (1) à l'aide des anneaux et enlevez-le du microfiltre (2). 4. Nettoyez soigneusement tous les filtres à l'eau courante.

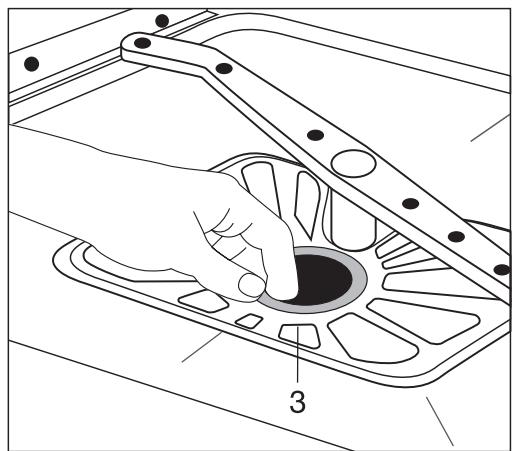

4. Retirez le filtre de surface (3) hors de la zone de la vague et nettoyez-le soigneusement des deux côtés.
5. Remplacez le filtre de surface.
6. Insérez le filtre fin dans le microfiltre et assemblez.
7. Replacez le dispositif de filtrage en tournant la poignée dans le sens des aiguilles d'une montre jusqu'à la butée pour le verrouiller. Assurez-vous que le filtre de surface ne dépasse pas sur le fond de la zone de lavage.

N'effectuez jamais un programme de lavage sans les filtres.

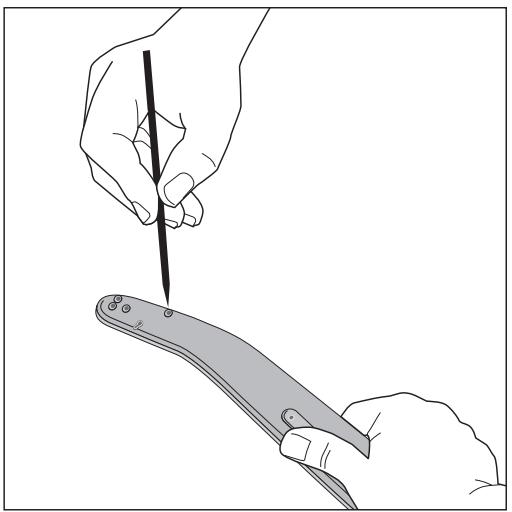

Nettoyage des injecteurs des bras d'aspersion.

Faites vérifier régulièrement les injecteurs des bras d'aspersion afin de détecter un éventuel bouchage. Si un nettoyage s'avère nécessaire, retirez le bras d'aspersion de sa fixation et nettoyez les injecteurs à l'aide d'un objet pointu (aiguille ou fil de fer). Rincez ensuite abondamment le bras d'aspersion à l'eau.

Veillez à ne pas endommager l'orifice des injecteurs.

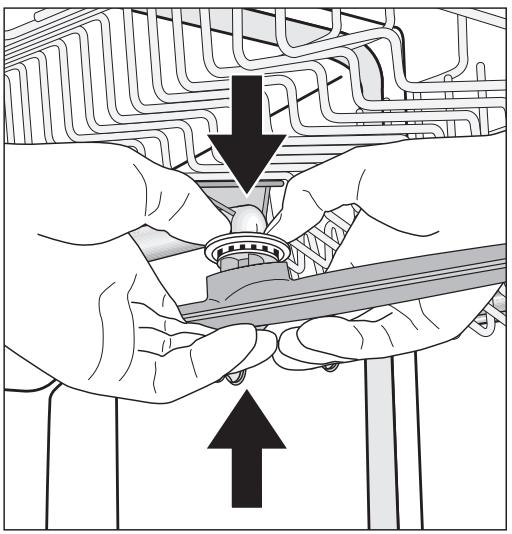

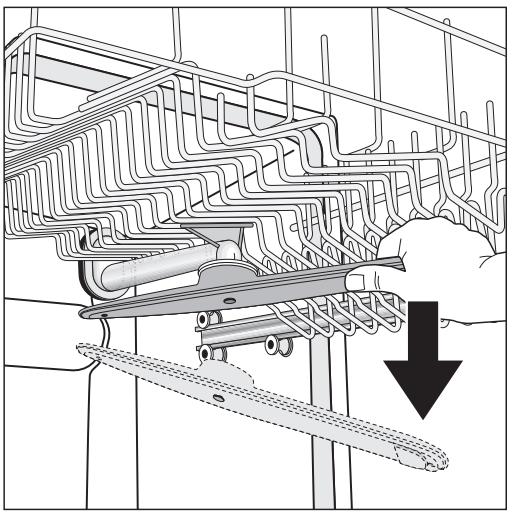

Bras d'aspersion du panier supérieur

1. Poussez fermement le bras d'aspersion du panier supérieur vers le bas. 2. Nettoyez les injecteurs du bras d'aspersion.
2. Replacez le bras d'aspersion du panier supérieur sur la pièce de raccord en l'inclinant : exercez une forte pression sur ces deux derniers jusqu'à ce qu'ils soient complètement enclenchés (vous entendrez un clic).

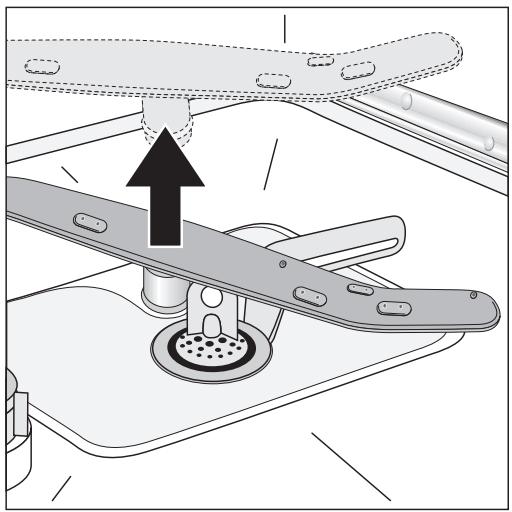

Bras d'aspersion inférieur

1. Retirez le bras d'aspersion inférieur de sa position enclenchée en le tirant vers le haut. 2. Nettoyez les injecteurs du bras d'aspersion.
2. Replacez le bras d'aspersion inférieur sur la pièce de raccord en le poussant vers le bas jusqu'à ce qu'il soit bien enclenché (vous entendrez un clic).

Réparer soi-même de petits dysfonctionnements

Le voyant situé sur le socle signale les dysfonctionnements.

Lorsque le signal sonore est activé, des signaux d'avertissement retentissent en cas de dysfonctionnement.

Au cas où l'un des codes d'erreur suivants s'affiche sur le panneau multifonctionnel lorsque l'appareil est en fonctionnement :

• Code d'erreur, 2B (problème d'alimentation d'eau),
• Code d'erreur, 20 (problème de vidange d'eau), veuillez vous référer au tableau ci-après.

Après avoir réparé le dysfonctionnement, appuyez sur la touche du programme en cours. Le programme de lavage se poursuit.

Au cas où d'autres codes d'erreur de type (“ “ suivi d'un chiffre s'affichent) :

• Interrompez le programme de lavage.
• Mettez l'appareil hors tension puis de nouveau sous tension.
• Réselectionnez le programme.

Si le message d'erreur se répète, veuillez contacter le service après-vente en indiquant le code d'erreur.

Symptôme	Cause possible	Solution
1 court signal d'alerte retentit et se repête continulement, levoyant du déroulement du programme de lavage sélectionné clignote : le panneau multifonctionnel affiche le code d'erreur , 0: (problème d'alimentation d'eau)	Le robinet d'arrivée d'eau est entartré ou défectueux.	Vérifiez le robinet d'arrivée d'eau, le cas échéant faites-le réparer.
	Le robinet d'arrivée d'eau est fer-mé.	Ouvrez le robinet d'arrivée d'eau.
	Le filtrtre (si votre apparéil en est équipé) situé à l'entrée du tuyau visse sur le robinet d'arrivée d'eau est bouché.	Nettoyez le filtrtre.
	Les filtres situés au fond de l'appa-reil sont bouchés.	Arrêtez le programme de lavage (consultez le chapitre : Démarrer un programme de lavage); Nettoyez les filtres (voir chapitre : Nettoyage des filtres). Ensuite, veuillez redémarrer le pro-gramme de lavage.
	Le tuyau d'alimentation d'eau n'est pas disposé correctement.	Vérifiez la disposition du tuyau.
2 brefs signaux d'advertissement retentissent et se repétent continulement, le voyant du déroulement du programme sélectionné clignote : le panneau multifonctionnel affi-che le code d'erreur , 0: (problème de vidange).	Le siphon est bouché.	Nettoyez le siphon.
	Le tuyau de vidange n'est pas dis-posé correctement.	Vérifiez la disposition du tuyau.
3 brefs signaux d'advertissement retentissant et se repétent contin-nuellement, le panneau multifonctionnel affi-che le code d'erreur , 30 :	le système de protection contre les inondations s'est déclenché.	Fermez d'abord le robinet d'arrivée d'eau puis mettez l'appareil hors tension et contactez le service après-vente.
Le programme ne démarre pas.	Le cable d'alimentation n'est pas correctement branché.	Branchez correctement le cable.
	Le fusible de sécurité de l'installation domestique est défectueux.	Remplacez le fusible de sécurité.
	Sur les modèles de lave-vaiselle équipés d'un départ différé : Avec pré-programmation d'un départ différé.	Pour procéder à un lavage immédiat de la vaiselle, désactivez le départ différé.
Des taches de rouille apparaisent dans la zone de lavage.	La zone de lavage est en acier inoxydable. Les taches de rouille qui apparaisent dans la zone de lavage sont provoquées par des agents extérieurs (particules de rouille provenant de la conduite d'alimentation d'eau, de cassettes, des couverts, etc.). Eliminez les taches à l'aide d'un produit de nettoyage de l'acier inoxydable courant.	Ne lavez que les couverts et la vais-selle autorisés.
L'appareil émet un sufflement lors du lavage.	Le sufflement ne préte pas à conséquence.	Détartréz l'appareil avec un produit détartrant adapté pour lave-vaiselle disponible dans le commerce. Si l'appareil continue d'émettre des sifflements une fois le détartrage effctué, utilisez un produit de marque différente pour nettoyer vos couverts et votre vaiselle.
L'éclairage interieur du lave-vais-selle ne fonctionne pas.	Le cable d'alimentation n'est pas correctement branché.	Branchez correctement le cable.
	L'ampoule de l'éclairage interieur est grillée.	Contactez le service après-vente.

La vase n'est pas propre.

• Le produit vaisselle utilisé est inadéquat.
• La vaisselle est disposée de telle sorte que l'eau n'atteint pas toutes les pièces. Ne surchargez pas les paniers à vaisselle.
• Les filtres au fond de la zone de lavage ne sont pas propres ou ils ne sont pas correctement installés.
• Les lignes de repère de remplissage du produit vaisselle ne sont pas été respectées ou le dosage est insuffisant.
• En cas de dépôts de tartre sur la vaisselle : Le distributeur de sel spécial est vide ou l'adoucisseur d'eau n'est pas correctement installé.
• Le tuyau d'alimentation d'eau n'est pas correctement installé.
• Les impuretés de l'eau de rinçage peuvent boucher les injecteurs du bras d'aspersion. Vous avez la possibilité de dévisser le bras d'aspersion de sa fixation pour le nettoyer (voir chapitre intitulé "Entretien et nettoyage").

La vaisselle ne s'est pas et ne brille pas.

• Les lignes repères de remplissage du produit vaisselle ne sont pas respectées.
• Le distributeur de produit de rinçage est vide.

• Diminuez le dosage du produit de rinçage.

Il reste des traces de gouttes d'eau sur les verres et sur la vaisselle.

• Augmentez le dosage du produit de rinçage.
• Cela peut provenir du produit vaisselle. Veuillez contacter le service après-vente du fabricant du produit vaisselle.

Corrosion du verre

• Veuillez contacter le service après-vente du fabricant du produit vaisselle.

Élimination du matériel d'emballage

Les matériaux d'emballage sont écologiques et recyclables. Les matières plastiques portent un signe distinctif, par ex. PE, PS, etc. Éliminez les matériaux d'emballage en fonction de leur signe distinctif dans les conteneurs prévus à cet effet sur le site de collecte de votre commune.

Appareils usages

Le symbole sur le produit ou son emballage indique que ce produit ne peut être traité comme déchet ménager. Il doit être remis au point de collecte dédié à cet effet (collecte et recyclage du matériel électrique et électronique). En procédant à la mise à la casse réglementaire de l'appareil, nous préservons l'environnement et notre sécurité, s'assurant ainsi que les déchets seront traités dans des conditions appropriées. Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec les services de votre commune ou le magasin où vous avez effectué l'achat.

Avertissement! Débranche tout appareil utilisé de la prise secteur. Coupe le câble d'alimentation au ras de l'appareil et mettez-le au rebut avec la prise.

Détruisez le verrou de la porte de sorte que celle-ci ne puisse plus se fermer. Cela évite que des enfants ne s'y enferment et qu'ils se mettent en danger.

Caractéristiques techniques

Contenance :	12 couverts standard y compris vaisselle de service
Pression de l'eau admissible :	1-10 bar (=10-100 N/cm2 = 0.1-1.0 MPa)
Raccordement électrique :	230 V, 10 A, voir plaque signalétique située sur le bord interieur droit de la porte du lave-vaisselle.
Puisance totale installée	2250 W
Lave-vaisselle intégralement encastrable
Dimensions :	820 - 880 x 596 x 546 (H x I x P en mm)
Max. poids :	50 kg

Cet appareil est conforme aux directives CE suivantes :

• directive 73/23/CEE du 19.02.1973asse tension
• directive 89/336/CEE du 03.05.1989 relative à la compatibilité électromagnétique (CEM) y compris la directive de révision 92/31/CEE
• directive 93/68/CEE du 22.07.1993 relative à la certification CE

Remarques destinées aux organismes de contrôle

Le contrôle de conformité à l'EN 60704 doit être effectué avec un plein chargement à l'aide du programme de test (voir tableau des programmes).

Les contrôles de conformité à l'EN 50242 doivent être effectués avec l'adoucisseur d'eau rempli de sel spécial, avec le distributeur de produit de rinçage plein, à l'aide du programme de test (voir tableau des programmes).

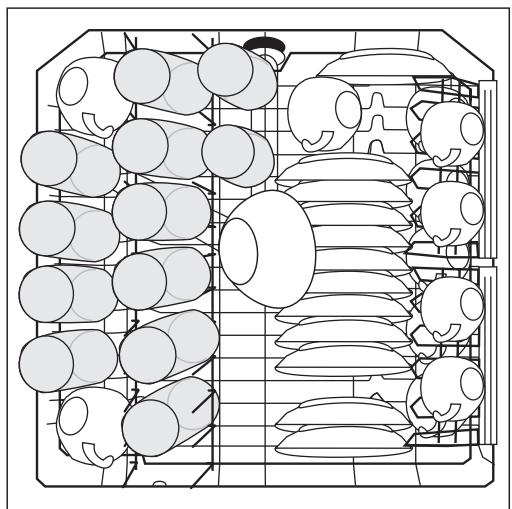

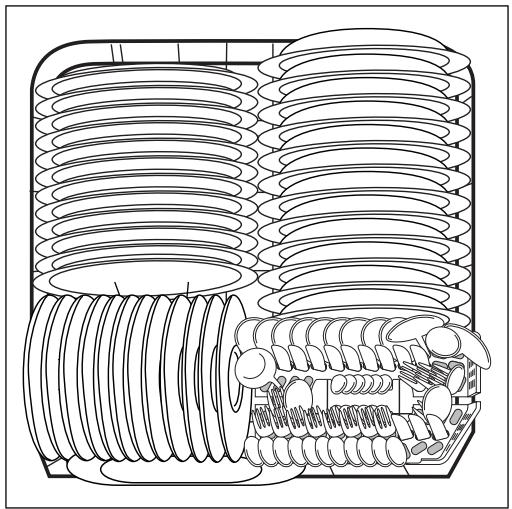

	Charge maximale12 couverts standardy compris la vaiselle de service	Demi-charge6 couverts standard y compris la vaiselle de service, laissez un espace entre deux pieces
Dosage du produit vaiselle:	5 g + 25 g (type B)	20 g (type B)
Réglage du produit derinçage:	4 (type III)	4 (type III)

Panier supérieur*)

) Décalez éventuellement sur la gauche les supports de tasses existants ainsi que le panier à couverts. Panier inférieur avec casier à couverts ) Casier à couverts

*) Éloignez eventuellement les supports de tasses ainsi que les supports à verres à bière existants en les plaçant à gauche.

Consignes de sécurité pour l'installateur

• L'appareil doit être transporté à la verticale au risque de renverser l'eau contenant le sel spécial.
• Avant la mise en service, vérifie que le lave-vaisselle n'a pas subi de dommages éventuels pendant le transport. Il est interdit de brancher un appareil endommagé. En cas de dommage, veuillez contacter votre concessionnaire.
• Ne mettez jamais le lave-linge en fonctionnement lorsque le câble d'alimentation électrique est endommagé ou bien lorsque le bandeau de commande, le plan de travail ou le socle sont si endommagés que l'intérieur de l'appareil présente une ouverture béante accessible.
• Branchez toujours le connecteur dans une prise de courant de sécurité installée réglementairement.
• En cas de raccordement fixe : l'installation d'un raccordement fixe est strictement du ressort d'un électricien/agréé.
• Avant la mise en service de l'appareil, vérifie que la tension nominale et le type de courant électrique indiqués sur la plaque signalétique correspondent bien à la tension nominale et au type de courant électrique du lieu de l'installation. La plaque signalétique indique également le type de fusé de sécurité requis.
• N'utilise pas de prise multiples, de raccords et de câbles de rallonge. Risque d'incendie par surchauffe!
• Le remplacement de l'alimentation électrique du lave-linge relève exclusivement de la compétence d'un spécialiste/agréé ou du service après-vente.
• Seul le service après-vente est habilité à remplacer un tuyau d'alimentation d'eau pourvu d'une soupape de sécurité.

Installation du lave-vaissette

• Pour être stable, le lave-vaiselle doit être placé sur un sol dur et parfaitement plat.

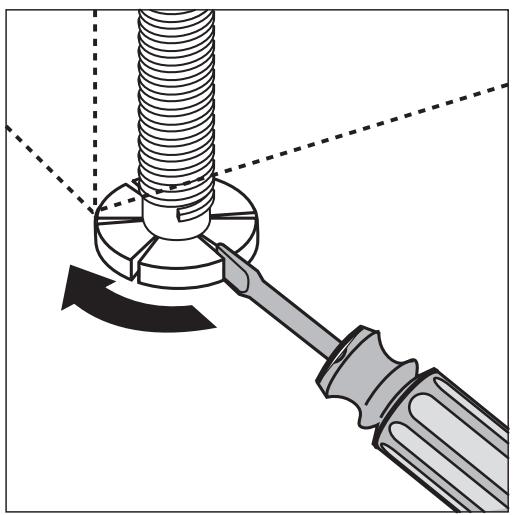

• Pour compenser les inégalités du sol et permettre l'appareil à la même hauteur que les autres meubles, dégagez les pieds vissables à l'aide d'un tourne-vis.
• Le tuyau de vidange, le tuyau d'alimentation d'eau et le câble d'alimentation électrique doivent avoir du jeu dans l'emboitement du socle à l'arrière de l'appareil pour ne pas risquer d'être pliés ou compressés.

Si le lave-vaisselle est installé à proximité directe d'un four, il est nécessaire de le séparer de ce dernier à l'aide d'une plaque réfractaire à la chaleur et non inflammable (habillez la face située vers le four avec une feuille en aluminium) entre l'arête supérieure du plan de travail et le four (profondeur 57,5 cm).

Pour encastrer l'appareil sous un plan de travail, vous pouvez enlever le plan de travail d'origine du lave-vaisselle comme suit :

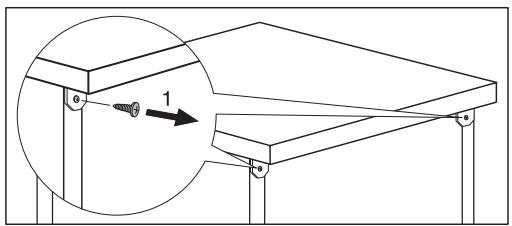

1. Dévissez les vis des cornières situées à l'arrière de l'appareil (1).
2. Déplacez le plan de travail de l'appareil d'environ 1 cm vers l'arrière (2).

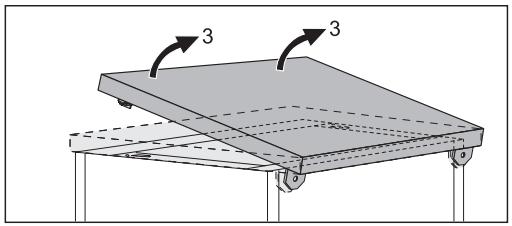

3. Soulevez l'avant du plan de travail (3) et enlevez-le.

Si vous installez ultérieurement l'appareil de nouveau en pose libre, le plan de travail d'origine devra être remonté.

La plinthe d'appareil "pose libre" n'est pas réglable.

Raccordement de l'alimentation d'eau

• Le lave-vaisselle peut être raccordé sur une alimentation d'eau froide et d'eau chaude jusqu'à une température max. de 60°C.
• Le lave-vaisselle ne doit pas être raccordé à des réservoirs d'eau chaude ou à des chauffe-eau.

Pression de l'eau admissible

Pression de l'eau minimale admissible : 1 bar (=10 N/cm2 =100 kPa)	Si la pression de l'eau est inférieure à 1 bar, veuillez demander conseil à votre installerateur.
Pression de l'eau maximale admissible : 10 bar (=100 N/cm2 =1 MPa)	Si la pression de l'eau excède 10 bar, une soupape de réduction devra être installée en avant de l'appareil (disponible auprès de votre magasin spécialisé).

Raccordez le tuyau d'alimentation d'eau

Lors du raccordement, le tuyau d'alimentation d'eau ne doit pas être plié, comprimé ou entortillé.

Raccordez le tuyau d'alimentation d'eau à un robinet d'arrivée d'eau avec un filetage extérieur de 3/4 de pouce à l'aide du raccord à vis (ISO 228-1:2000). Le tuyau d'alimentation d'eau est équipé d'un écrou de raccordement en matière plastique ou en métal :

• Vissez l'écrou de raccordement uniquement à la main.

Vérifiez ensuite à l'œil nu l'étanchéité du raccordement (assurez-vous que le robinet d'arrivée d'eau ne perd pas).

Afin de ne pas diminuer la disponibilité en eau dans la cuisine, nous vous recommandons d'installer un robinet d'eau supplémentaire ou bien de monter une pièce d'embranchement sur le robinet existant.

Au cas où vous auriez besoin d’un tuyau d’alimentation d’eau plus long que celui qui vous est fourni, utilisez les ensembles complets de tuyaux autorisés par la VDE disponibles dans les magasins spécialisés.

• jeu de tuyaux "WRflex 100" (N° E : 911 239 034)
• jeu de tuyaux "WRflex 200" (N° E : 911 239 035)

Tuyau de vidange

Le tuyau de vidange ne doit pas être plié, compressé ou entortillé.

Raccordement du tuyau de vidange : Le tuyau de vidange ne doit pas être plié, comprimé ou entortillé.

• hauteur admissible max. : 1 mètre.
• hauteur minimale admissible : 40 cm au-dessus du bord inférieur de l'appareil.

Rallonges de tuyau

• Vous pouvez vous procurer des rallonges de tuyau dans les magasins spécialisés ou auprès de notre service après-vente. Le diamètre interne des rallonges de tuyau ne doit pas excéder 19 mm pour ne pas perturber le fonctionnement de l'appareil.

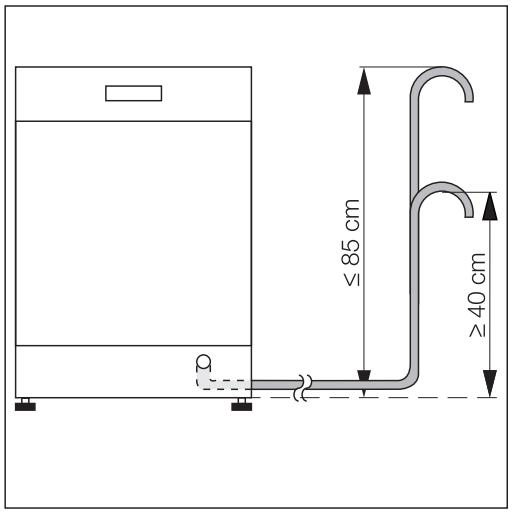

• La pose horizontale des rallonges de tuyau ne doit pas excéder 4 mètres et la hauteur maximale admissible du raccordement du tuyau de vidange est dans ce cas de 85 cm.

Raccordement au siphon

• Le faux rond du tuyau de vidange (Ø 19 mm) s'adapte sur tous les types de siphon. Le diamètre externe du raccordement au siphon doit être d'au moins 15 mm.
• Le tuyau de vidange et le collier de serrage fournis doivent être fixés sur le raccordement du siphon.

Vidange de l'eau avec un appareil installé en hauteur

Si, sur un appareil installé en hauteur, la longueur du raccordement du tuyau de vidange est inférieure à 30 cm au-dessus du bord inférieur de l'appareil, le service après-vente devra installer le kit complémentaire ET 111099520.

Vidange de l'eau dans un évier (exclusivement pour les appareils "pose libre")

Si vous souhaitez suspendre le tuyau de vidange dans un évier, utilisez un tuyau coudé montable. Vous pouvez vous le procurer auprès du service après-vente de votre magasin vendeur en demandant la pièce portant le numéro ET 646 069 190.

1. Montez le tuyau coudé sur le tuyau de vidange.
2. Fixez le tuyau de vidange sur le bord de l'évier de telle sorte qu'il ne glisse pas.

Passez la ficelle dans le trou du tuyau coudé et fixez-la au mur ou sur le robinet d'arrivée d'eau.

Dispositif de protection contre les inondations

Pour prévenir les dégâts des eaux, le lave-vaisselle est équipé d'un dispositif de protection contre les inondations.

En cas d'anomalie, la soupape de sécurité présente dans l'appareil interrompt immédiatement l'arrivée d'eau et la pompe de vidange s'enclenche. Cela évite que de l'eau ne s'échappe ou ne déborde. L'eau résiduelle présente dans l'appareil est automatiquement vidangée.

Lorsque l'appareil est sous tension, un signal sonore retentit en cas de dysfonctionnement.

Raccordement électrique

Les informations concernant la tension du secteur, le type de courant ainsi que le fusible de sécurité requis figurent sur la plaque signalétique. La plaque signalétique se trouve sur le bord intérieur droit de la porte du lave-vaisselle.

Pour débrancher le lave-vaissette, enlevez la fiche mâle.

Avertissement :

• La prise doit être accessible après l'installation de l'appareil.
• Après le montage et conformément à DIN EN 60335-1, il doit être impossible de toucher les câbles conducteurs de tension et les câbles d'isolation avec l'éprouvette en forme de doigt.

Modalités de raccordement

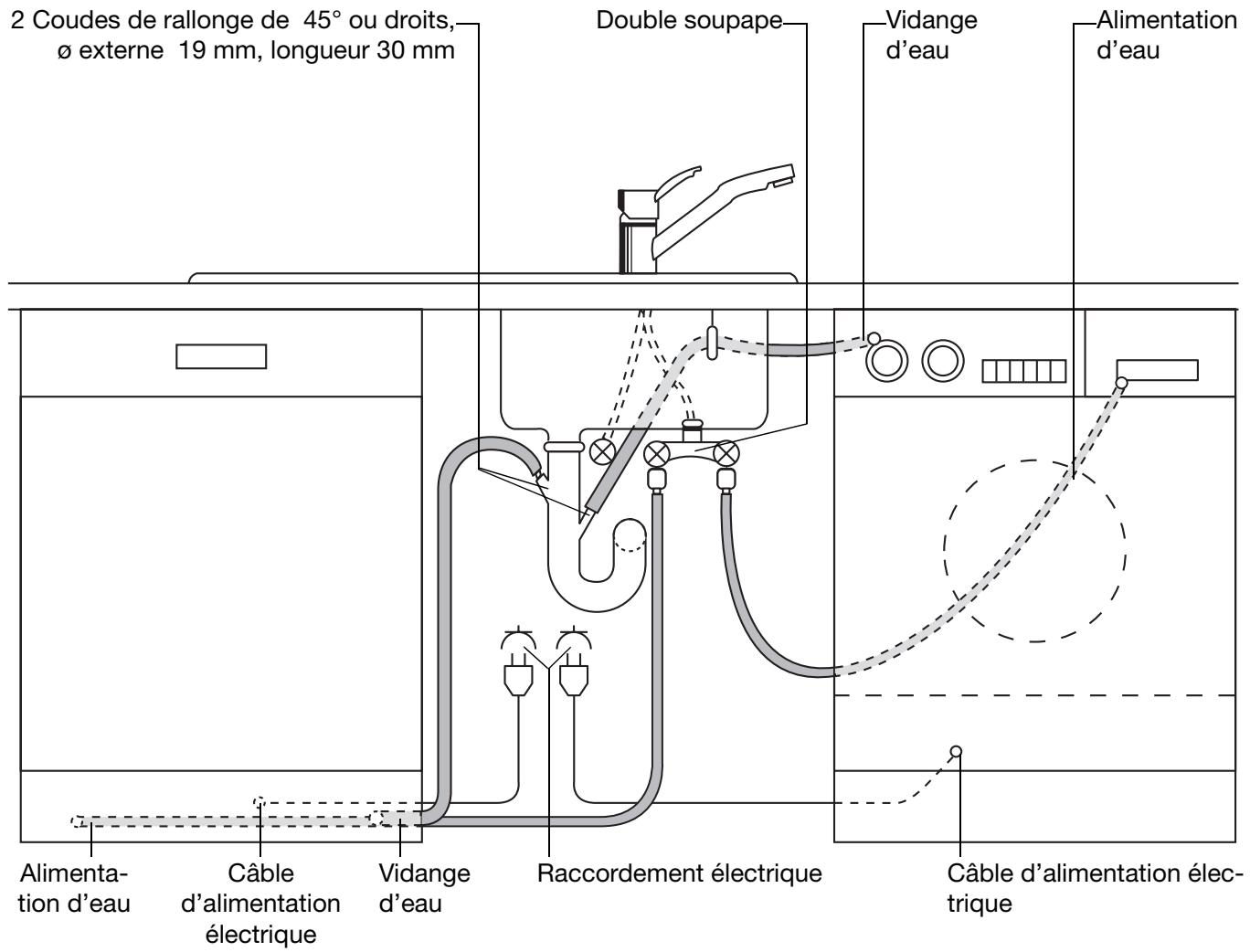

Les tuyaux d'alimentation et de vidange ainsi que le câble d'alimentation doivent être branchés sur l'un des côtés de l'appareil par manque de place à l'arrière.
