ASF 6160 S ALUCO - Lave-vaisselle ARTHUR MARTIN - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Lave-vaisselle
Capacité	Non précisé
Nombre de programmes	Non précisé
Consommation d'eau	Non précisé
Consommation d'énergie	Non précisé
Niveau sonore	Non précisé
Type d'installation	Pose libre ou encastrable
Type de séchage	Non précisé
Type de commande	Non précisé
Dimensions (HxLxP)	Non précisé
Poids	Non précisé
Couleur	Non précisé
Matériau intérieur	Non précisé
Type de panier	Non précisé
Sécurité enfants	Non précisé
Marque	Non précisé
Modèle	Non précisé

FOIRE AUX QUESTIONS - ASF 6160 S ALUCO ARTHUR MARTIN

Comment réinitialiser l'appareil ARTHUR MARTIN ASF 6160 S ALUCO ?

Pour réinitialiser l'appareil, débranchez-le de la prise électrique pendant environ 5 minutes, puis rebranchez-le.

Que faire si l'appareil ne s'allume pas ?

Vérifiez que l'appareil est correctement branché et que la prise fonctionne. Assurez-vous également que le fusible n'est pas grillé.

Comment nettoyer le filtre de l'ARTHUR MARTIN ASF 6160 S ALUCO ?

Retirez le filtre en suivant les instructions du manuel, rincez-le à l'eau tiède et laissez-le sécher avant de le remettre en place.

Que faire si l'appareil fait un bruit anormal ?

Un bruit anormal peut indiquer un objet coincé. Vérifiez l'intérieur de l'appareil et retirez tout obstacle. Si le bruit persiste, contactez un technicien.

Pourquoi l'appareil ne chauffe-t-il pas correctement ?

Vérifiez que la température est correctement réglée. Assurez-vous également que le filtre et le réservoir d'eau sont propres.

Comment régler la température sur l'ARTHUR MARTIN ASF 6160 S ALUCO ?

Utilisez le panneau de commande pour sélectionner la température désirée en utilisant les boutons de réglage.

L'appareil affiche un code d'erreur, que faire ?

Consultez le manuel d'utilisation pour identifier le code d'erreur et suivez les recommandations fournies pour le résoudre.

Comment prolonger la durée de vie de mon appareil ?

Nettoyez régulièrement les filtres, évitez de surcharger l'appareil et suivez les recommandations d'entretien dans le manuel.

Où puis-je trouver des pièces de rechange pour l'ARTHUR MARTIN ASF 6160 S ALUCO ?

Vous pouvez trouver des pièces de rechange sur le site officiel d'Arthur Martin ou auprès de revendeurs agréés.

Comment contacter le service client d'Arthur Martin ?

Vous pouvez contacter le service client via leur site web ou par téléphone en utilisant le numéro indiqué dans le manuel d'utilisation.

MODE D'EMPLOI ASF 6160 S ALUCO ARTHUR MARTIN

Pour une vie plus facile.

Lors de sa fabrication, cet apparéil a été construit selon des normes, directives et/ou décrets pour une utilisation sur le territoire français.

Pour la sécurité des biens et des personnes ainsi que pour le respect de l'environnement, vous doivent d'abord dire impératifement les préconisations suivantes avant toute utilisation de votre apparéil.

Pour éviter tout risque de détérioration de l'appareil, transportez-le dans sa position d'utilisation muni de ses cales de transport (selon modèle).

Au déballage de celui-ci, et pour empêcher des risques d'asphyxie et corporel, tenez les matériaux d'emballage hors de la portée des enfants.

Pour éviter tout risque (mobilier, immobilier, corporel,...), l'installation, les raccordements (eau, gaz, électricité, évacuation selon modèle), la mise en service et la maintenance de votre apparéil doivent être effectuels par un professionneliel qualifié.

Viete appareil a ete concu pour etre utilise par des adultes. Il est destiné a un usage domestique normal. Ne lutilisez pas a des fins commerciales ou industrielles ou pour d'autres buts que ceux pour lesquels il a ete concu. Voues eviterez alsis des risques matriel et corporel.

Débranche chez vous appeareil avant toute opération de nettoyage manuel. N'utilisez que des produits du commerce non corrosifs ou non inflammables. Toute projection d'eau ou de vapeur est proscrite pour écarter le risque d'électrocution.

Si vous appeareil est equipé d'un éclairage, débranchez l'appareil avant de procéder au changement de l'ampoule (ou du néon, etc.) pour éviter de s'électrocuter.

Afin d'empêcher des risques d'explosion et d'incendie, ne placez pas de produits inflammables ou d'éléments imbibés de produits inflammables à l'intérieur, à proximé ou sur l'appareil.

Lors de la mise au rebut de votre apparéil, et pour écarter tout risque corporel, mettez hors d'usage ce qui pourrait présenter un danger: coupez le cable d'alimentation au ras de l' apparéil. Informez-vous auprès des services de votre commune des endroits autorisés pour la mise au rebut de l' apparéil.

Veuillez maintainant lore attentivement cette notice pour une utilisation optimale de votre apparéil.

Sommaire

Avertissements importants 4

Protection de l'environnement 5

Commentéconomiser de l'énergie, tout en respectant l'environnement 5

Description de l'appareil 6

Le bandeau de commandes 7

Fonction 3 en 1 8

Avant d'utiliser le lave-vaisselle pour la première fois 9

L'adoucisseur d'eau 9

Remplissage du réservoir de sel 10

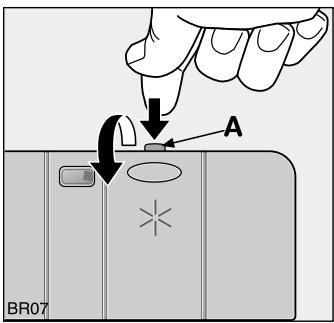

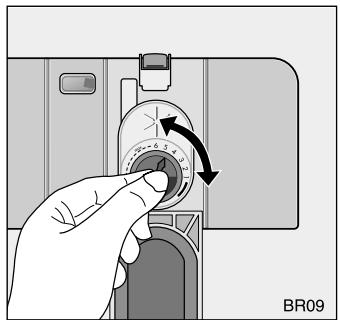

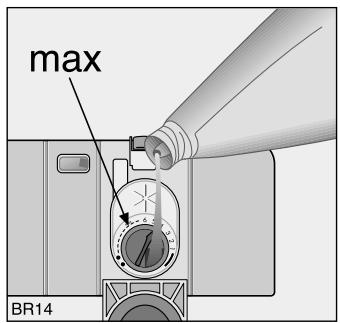

Le produit de rençage 10

L'utilisation au quotidien 11

Rangement de la vaiselle et des couverts 11

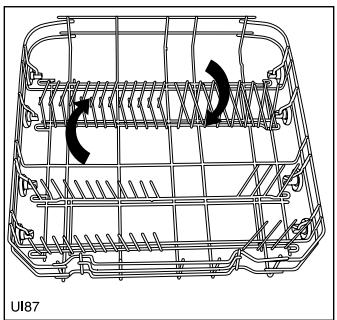

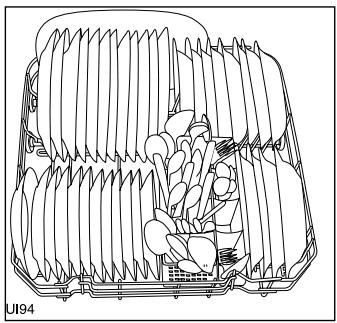

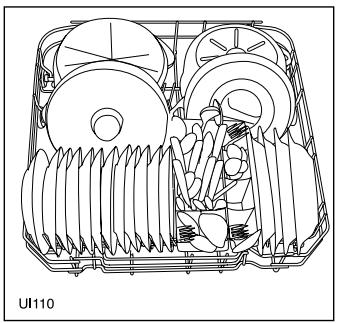

Le panier inférieur 12

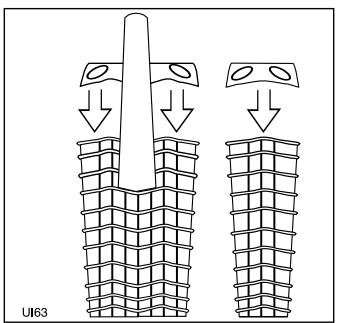

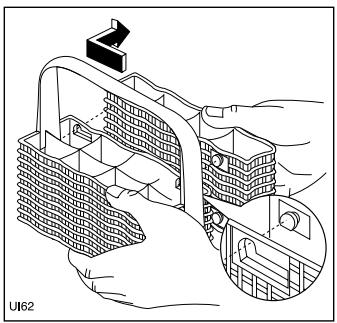

Le panier à couverts 12

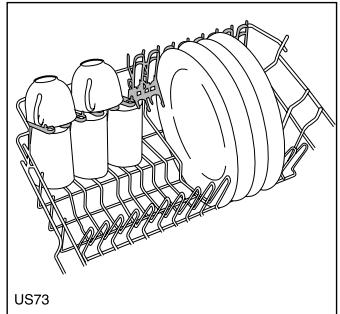

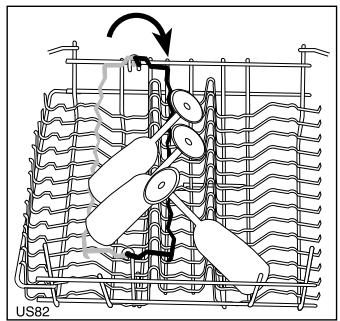

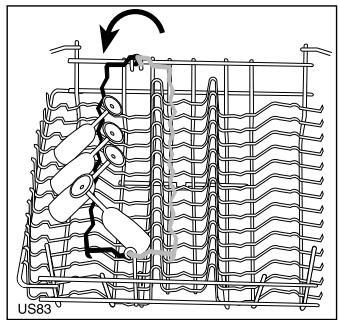

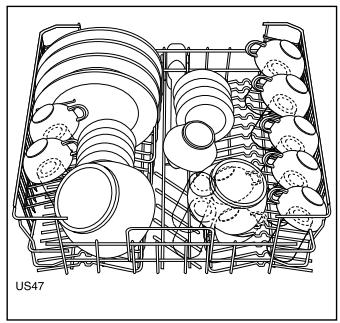

Le panier supérieur 12

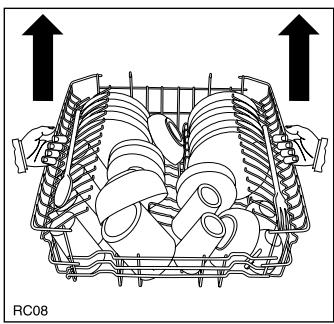

Réglage en hauteur du panier supérieur 13

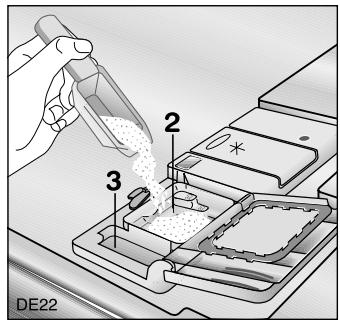

Le produit de lavage 13

Different types de produits de lavage 14

Tableau des programmes 15

Départ d'un programme de lavage 16

Entretien et nettoyage 17

Nettoyage des filtres 17

En cas d'absence prolongée 17

Précautions contre le gel 17

Déplacement de l'appareil 17

En cas d'anomalie de fonctionnement 18

ServiceAprésVente 20

Garantie 20

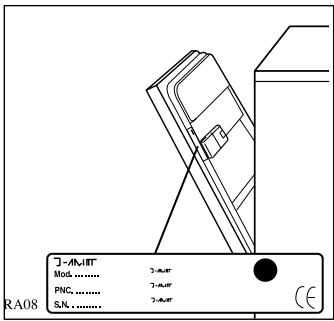

Plaque signalétique 20

Emplacement 21

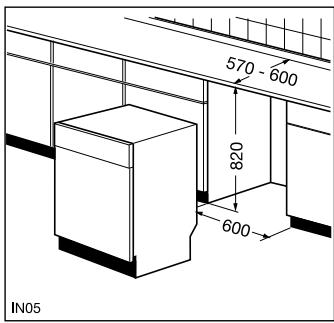

Encastrement de l'appareil 21

Mise à niveau 21

Raccordement d'eau 21

Evacuation d'eau 22

Raccordement electrique 22

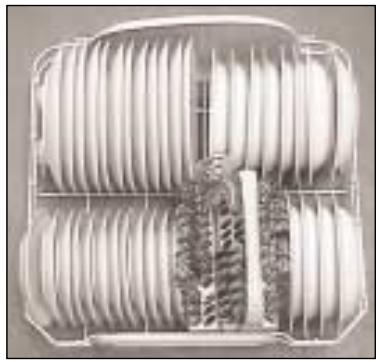

Informations pour essais comparatifs 23

Caracteristiques techniques

Dimensions	Largeur Hauteur avec plan de travail Hauteur sans plan de travail Profondeur max. Profondeur max. avec porte ouverte	60 cm 85 cm 82 cm 63.5 cm 118.5 cm
Raccordement électrique:	Tension/Fréquence: Puisance totale: Calibre du fusible:	220 - 240 V - 50 Hz 2200 W 10 A
Pression de l'eau d'alimentation	Min. Max.	50 kPa (0.5 bar) 800 kPa (8 bar)
Capacité		12 couverts

Avertissements importants

Conservez cette notice d'utilisation avec l'appareil. Si l'appareil avait ete vendu ou cede a une autre personne, assurez-vous que la notice d'utilisation l'accompagne. Le nouvel utiliseur pourra alors ete informé du fonctionnement de celuici et des averissements s'y rapportant.

Ces avertissements ont ete rediges pour voite securite et celde d'autrui.

Installation

• Vérifiez que l'appareil n'ait pas subi de dégats pendant le transport. Ne branchez jamais un apparéil endommagé. Si votre lave-vaisse est endommagé, adressez-vous à votre revendeur.
• Pour des raisons de sécurité, vous ne devez ni ALTERER ni modifier les caractéristiques de votre lave-vaisse.
• Ne confiez les travaux hydrauliques et électriques nécessaires à l'installation de l'appareil qu'à un plombier et un électricien qualifiés.
  Assurez-vous, après avoir installé l'appareil que celui-ci ne repose pas sur le cable d'alimentation ou sur les tuyaux d'acciviée et de vidange.
• Les parois du lave-vaiselle ne doivent être enaucun cas percés, pour éviter d'endommager les composants hydrauliques positionnés entre la cuve et les parois.
• Si l'installation électrique de votre habitation nécessite une modification pour le branchement de votre apparéil, faites appel à un électricien qualifié.
• Avant de procéder au branchement de votre apparéil, lisez attentivement les instructions figurant au chapitre "Raccordement électrique".
• Cet apparéil est lourd. Faites attention lors de son déplacement.

Sécurité des enfants

• Cét apparéil a été concu pour être utilisé par desadultes.
  Veillez à ce que les enfants n'y touchent pas et ne l'utilisent pas comme un jouet.
• Les emballages peuvent être dangereux pour les enfants, qui risquent de s'asphyxier! Il faut donc garder les emballages hors de la portée des enfants.
• L'eau qui se trouve dans votre lave-vaiselle ne doit pas etre bue. Il peut y avoir des restes de produits de lavage dans l'appareil. Prenez soit de ne pas verser ces résidus caustiques sur la peau ou de ne pas en avaler, pour éviter tout risque d'étouffement.
• Gardez les produits de lavage dans un endroit sur, hors de la portée des enfants.

Le produit de lavage pour lave vaisselle est dangereux!

Le produit de lavage est très corrosif; tout accident provoqué par ce détergent doit imperativement faire l'objet d'un appel à votre centre antipoison régional et à un médecin.

Si quelqu'un a avalé du produit de lavage pour lave-vaiselle, il faut immédiatement contacter le centre antipoison régional et un médecin.

En cas de projection de produit de lavage dans les yeux, baignez abondamment à l'eau en attendant l'intervention du médecin.

Veillez à ranger ce produit dans un endroit sûr, hors de portée des enfants.

Ne laissez jamais la porte ouverte lorsque l'appareil contient du détergent.

Nous vous recommendons de replir le réservoir de produit de lavage juste avant de démarrer un programme.

Utilisation

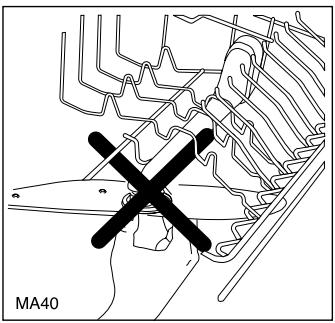

• Les couteaux et les autres ustensiles pointus ou coupant doivent être placés dans le panier à couverts la pointe vers le bas ou en position horizontally dans le panier supérieur ou dans le tiroir à couteaux (si vous appeareil en est équipé).
• Les ustensiles qui ont ete en contact avec de l'essence, peinture, débris d'acier ou de fer, produits chimiques corrosifs, acides ou alcalins ne doivent pas etre lavés dans votre appareil.
• Evitez dans la mesure du possible d'ouvrir la porte du lavevaisselle lors de son fonctionnement, en particulier au cours des phases de chauffe: car il en sort alors de la vapeur brûlante ou de l'eau chaude pourrait vous éclabousser. Le lave-vaiselle est équipé d'un dispositif de sécurité qui, en cas d'ouverture de la porte, bloque immédiatement le fonctionnement de l'appareil.
• N'utilisez que des produits (sel, détergents, rinçage, etc.) spécifiques pour lave-vaisse.
  Veillez à ce que la porte du lave-vaisse soit toujours fermée sauf pour placer ou-retirer la vaisse. vous évitezez ainsi que quelqu'un ne trébuche sur la porte ouverte et ne se blesse (risque de basculement).
• Lorsque le programme est terminé, débranchez l'appareil et fermez le robinet d'eau.
• Voiture apparéil est destiné à un usage domestique normal.
  Ne l'utilise pas à des fins commerciales ou industrielles ou pour d'autres buts que celui pour lequel il a été liéçu.
• Débranche l'appareil avant toute intervention technique.
• Evitez de placer votre lave-vaiselle à proximé immediate d'un apparéil de cuisson ou de chauffage (cuisinière par exemple) ceci afin d'éviter tout risque de dommages d'à la chaleur.
• N'introduisez pas dans votre lave-vaiselle d'articles qui ne sont pas certifiés pour le lavage en machine, tels que couverts à manche en bois, en corne, en ivoire, en argent, porcelainée décorée de motifs fragiles, objets en bois ou en plastique, etc.
• Si vous avez retiree une piece de vaisselle de la machine avant la fin du programme de lavage, il est très important de la rincer soigneusement à l'eau courante pour éliminer les restes éventuels de produit de lavage.
• En cas de panne, n'essayez jamais de réparer votre apparéil vous-même. Les réparations effectuees par du personnel non qualifié peuvent provoquer des dommages ou de graves dérèglements.
• Faites particulièrement attention lorsqu vous nettoyez votre apparéil: des extrémités métalliques peuvent occasionner des blessures.

En cas d'anomalie de fonctionnement, reportez-vous à la rubrique «EN CAS D'ANOMALIE DE FONCTIONNEMENT». Si malgré toutes les vérifications, une intervention s'avère nécessaire, le vendeur de votre apparéil est premier habilité à intervenir. A défaut (déménagement de votre part, fermeture du magasin où vous avez effectué l'achat,...). veillez consulter le Centre Contact Consommateurs qui vous communiquera alors l'adresse d'un service après vente.

En cas d'intervention sur votre apparéil, exigez du service après vente les Pièces Certifiées Constructeur.

Protection de l'environnement

Nos lave-vaisselle ont besoin d'un emballage très sur pour le transport, bien que l'on essaie de le limiter au minimum indispensable.

Tous les matérielux d'emballage utilisés sont compatibles avec l'environnement et peuvent être réutilisés. Les parties en carton sont faites en papier recyclé et les parties en bois n'ont pas subi de traitement particulier.

Les matieres plastiques sont marquées de la façon suivante:

pour le polyéthylène; pour les feuilles d'emballage, par exemple.
pour le polystyrene; pour les parties servant de rembourse, par exemple (surtout sans CFC).
pour le polyoxyméthylène; pour les pinces en plastique, par exemple.

Gráce au recyclage et à la réutilisation des matérielles d'emballage, il est possible d'économiser des matières premières et de réduire le volume des déchets.

Déposez les parties de l'emballage dans une déchetterie prévue à cet effet (renseignez-vous auprès des services de votre commune) pour qu'elle puissant être récapurées et recyclées.

Si vous procédez à la mise à la casse de votre ancien apparéil, mettez hors d'usage ce qui pourrait représenter un danger.

Attention! En jouant, les enfants risquent de s'enfermer (et de s'asphyxier) dans le lave-vaiselle, ce qui risque demettre leur vie en danger. Coupelez cable d'alimentation et les tuyaux au ras de l'appareil. Neutralisez le dispositif de fermeture de porte.

Renseignez-vous auprès des services de votre commune pour la reprise de l'appareil.

Le symbole sur le produit ou son emballage indique que ce produit ne peut etre traité comme déchet menager. Il doit etre remis au point de collecte dédié à cet effet (collecte et recyclage du matériel électrique et électronique).

En procédant à la mise au rebut réglementaire de l'appareil, nous réservons l'environnement et notre sécurité, s'assurant ainsi que les déchetsseronttraités dans des conditions appropriées. Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec les services de votre commune ou le magasin où vous avez effectué l'achat.

Comment économique de l'énergie, tout en respectant l'environnement

Veillez à ce que l'adoucisseur de l'eau soit bien régle.
- Ne rincez pas préalablement la vaiselle à l'eau courante.
- Choisissez toujours le programme de lavage qui correspond au type de vaisse à laver et au degré de saleté de la vaisse (cf. "Tableau des programmes").
- N'utilise jamais trop de produits de lavage, de sels ou de produits de rincage.

Suivez les conseils sur les doses à utiliser qui sont fournis sur les emballages de ces produits.

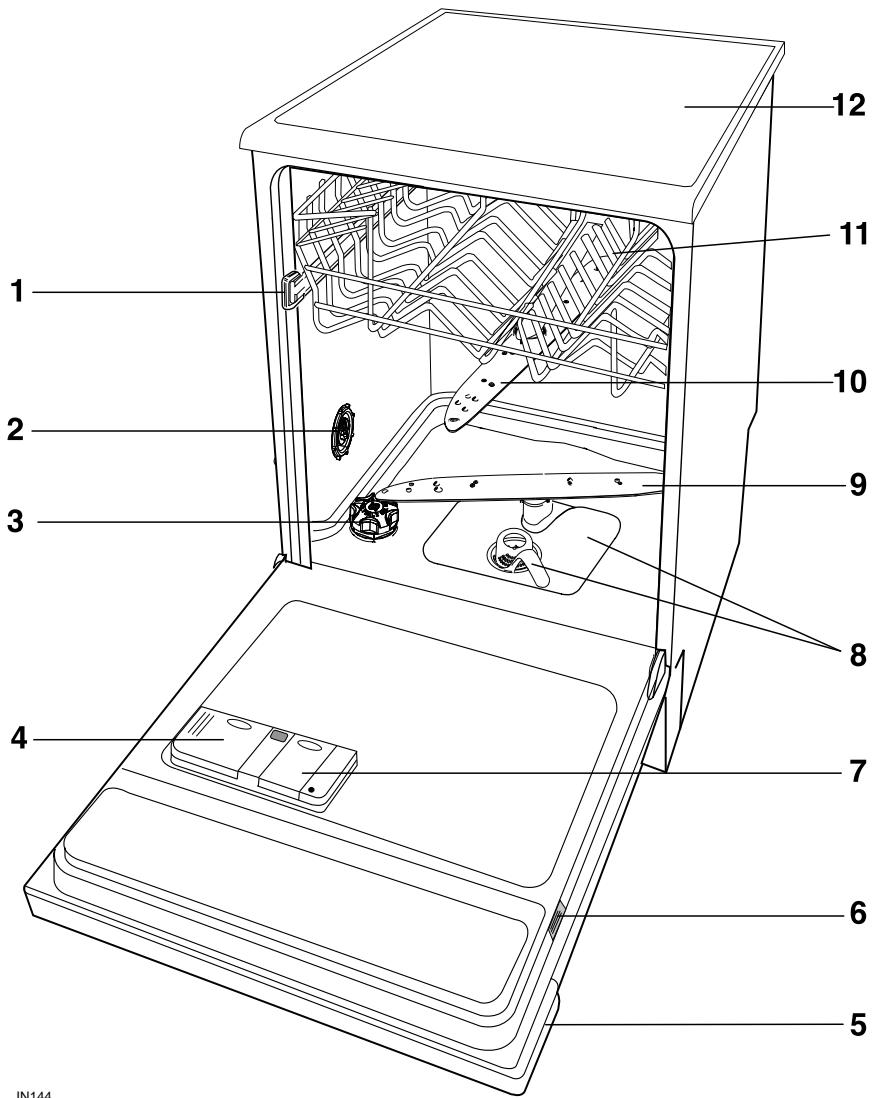

1. Butée panier supérieur
2. Réglage de l'adoucisseur d'eau
3. Bouchon réserve à sel
4. Réserve produit de lavage
5. Bandeau de commandes
6. Plaque signalétique
7. Réserve produit de rinceage
8. Filtres
9. Bras inférieur
10. Bras supérieur
11. Panier supérieur
12. Plan de travail

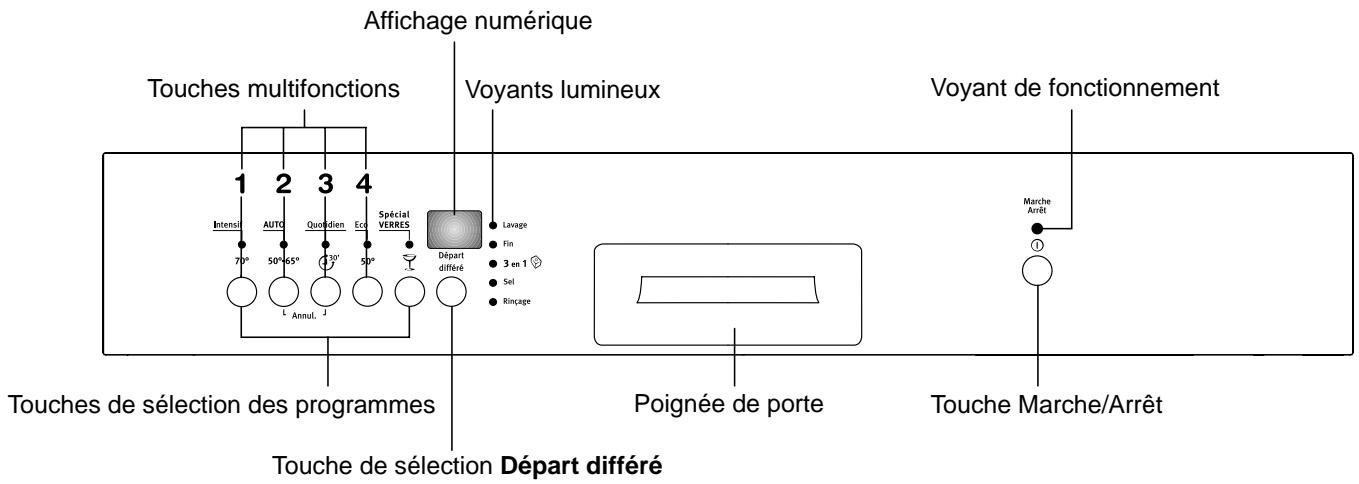

Le bandeau de commandes

Touches multifonctions: en plus du programme de lavage indiqué, par combinaison de ces touches, il est possible de:

-programmerle réglagedel'adoucisseur,
- activer/désactiver la distribution du produit de rincege,
- activer/désactiver la fonction 3 en 1,
- annuler un programme en cours.

Touches de sélection des programmes: permet de sélectionner le programme de lavage souhaité (voir "Tableau des programmes").

Touché de sélection « Départ différé»: permet de différer le début du programme d'un minimum de 1 heures à un maximum de 19 heures.

Sur l'affichage numérique se trouve indiqué:

• le niveau de l'adoucisseur d'eau,
• activation/désactivation de la distribution du produit de rençage,
• le temps approximatif restant pour le programme en cours,
• le décompte pour le départ différé,
• le programme de lavage est terminé (apparaît le chiffre zéro 0 pour indiquer que le programme est terminé)
• anomalie de fonctionnement.

Voyants lumineux: ont la signification suivante:

Lavage	S'allume lorsqu'un programme de lavage est sélectionné et reste allumé pour toute la durée du programme. S'éteint lorsque le programme de lavage est terminé. Lorsque levoyant resté étéint avec le départ différé sélectionné.
Fin	S'allume lorsque le programme de lavage est terminé.
3 en 1	Indique l'activation/desactivation de la fonction 3 en 1 (voir Fonction 3 in 1).
Sel	voyant de contrôle de la réserve de sel régérangerant.
Rinçage	voyant de contrôle de la réserve du produit de rinçage.

Durant le déroulement d'un programme, les voyants Sel et produit de rinceage restent éteints, même s'il manque du sel ou du produit de rinceage.

Fonction "3 en 1"

Ce lave-vaisse est pourvu de la fonction 3 en 1, qui permet l'utilisation optimale des détergents combinés en pastilles "3 en 1".

Cette fonction peut être utilisé avec tous les programmes de lavage.

Lorsque cette fonction est activée, la distribution de Sel régénérant et de produit de rinceage des réservoirs spécifiques est interrompue et les voyants de contrôle pour le sel et le produit de rinceage sont désactivés.

Programmer la fonction 3 en 1, avant de seLECTIONner un programme de lavage.

Une fois cette fonction sélectionnée (voyant correspondant allumé), elle reste active aussi pour les programmes de lavage suivants.

L'emploi de la fonction 3 en 1 peut modifier la durée totale du programme sélectionné, qui est automatiquement actualisée sur l'affichage numérique dans la phase de sélection.

NOTE: Une fois le programme de lavage lancé, la fonction 3 en 1 NE peut PAS être modifiée. Si vous souhaitez annuler cette fonction, il faut annuler la sélection du programme de lavage (voir "Départ d'un programme de lavage" - "Annuler un programme en cours"), puis désactiver la fonction.

Dans ce cas il faut reselectionner un nouveau programme de lavage (et options éventuelles).

(le lave-vaisselle doit être mis hors tension)

1. Appuyez sur la touche Marche/Arrêt. Levoyant de fonctionnement s'allume.
   Si levoyant d'une touche de selection des programmes s'allume, cela veut dire qu'un programme de lavage a eté sélectionné. Le programme selectionné doit être annulé: appuyez simultanément sur les touches multifonctions 2 et 3 jusqu'à ce que le voyant du programme selectionné s'éteigne, indiquant ainsi que le programme selectionné a été annulé.
2. Appuyez simultanément sur les touches multifonctions 2 et 3, les voyants correspondant aux touches multifonctions 1, 2, 3 et 4 clignotent.
3. Appuyez sur la touche multifonctions 4, les voyants correspondant aux touches multifonctions 1, 2 et 3 s'eteignent, tandis que levoyant de la touche multifonctions 4 continue à clignoter.
4. Appuyez à nouveau sur la touche multifonctions 4, le voyant de la fonction "3 en 1" s'allume, pour indiquer que la fonction 3 en 1 est activée.

Pour désactiver la fonction "3 en 1" appuyez à nouveau sur la touche multifonctions 4, le voyant de la fonction "3 en 1" s'éteigne.

Fonction "3 en 1" activée	voyant allumé
Fonction "3 en 1" désactivée	voyant étéint

1. Pour le memoriser mettez hors tension l'appareil en appuyant sur la touche Marche/Arrêt ou bien attendez 60 secondes après quoi la machine revient automatiquement à la phase de programmation.

REMARQUE: dans le cas de séchage non satisfaisant, il est possible de réactiver la seule distribution de produit de rençage.

L'activation/désactivation de la distribution de produit de rincege peut être effectueeo seulement avec la fonction 3 en 1 activée.

L'activation de la distribution de produit de rençage

(le lave-vaisselle doit être mis hors tension)

L'activation de la distribution de produit de rinceage a également pour effet d'activer automatiquement le voyant de produit de rinceage.

1. Appuyez sur la touche Marche/Arrêt. Levoyant de fonctionnement s'allume. Si levoyant d'une touche de selection des programmes s'allume, cela peut dire qu'un programme de lavage a eté sélectionné. Le programme sélectionné doit être annulé: appuyez simultanément sur les touches multifonctions 2 et 3 jusqu'à ce que le voyant du programme sélectionné s'éteigne, indiquant ainsi que le programme sélectionné a été annulé.
2. Appuyez simultanément sur les touches multifonctions 2 et 3, les voyants correspondant aux touches multifonctions 1, 2, 3 et 4 clignotent.
3. Appuyez sur la touche multifonctions 2; les voyants correspondant aux touches multifonctions 1, 3 et 4 s'eteignent et sur l'affichage numérique apparait la programmation actuèlement mémorisée.
4. Pour modifier la programmation actuelle, appuyez à nouveau sur la touche multifonctions 2, sur l'affichage numérique apparaît la nouvelle programmation sélectionnée.

d	Distribution de produit de rinceage désactivé
d	Distribution de produits de rinceage activé

1. Pour<memoriser l'action, mettez l'appareil hors tension, en appuyant sur la touche Marche/Arrêt ou bien attendez 60 secondes après quoi la machine revient automatiquement à la phase de programmation.

Avant d'utiliser le lave-vaisselle pour la première fois

Avant d'utiliser le lave-vaisselle pour la première fois:

1. Assurez-vous que les raccordements électrique et hydraulique soient conformes aux instructions d'installation.
2. Sortez tous les matériaux d'emballage de l'intérieur de la machine.
3. Reglez l'adoucisseur d'eau.
4. Versez 1 litre d'eau dans le réservoir puis replisseez du sel.
5. Mettez du produit de rincege dans le réservoir prévu à cet effet.

Remarque:

Si vous voulez utiliser des produits de lavage combinés "3 en 1", lisez attentivement les informations contenues dans le paragraphe "Différent types de produits de lavage".

L'adoucisseur d'eau

Suivant les localités, l'eau contient une quantité variable de sels calcaires et mineraux. Ceux-ci se déposent sur la vaisselle laissant des taches et des dépôts blanchâtres.

Plus la teneur en sels est élevé et plus l'eau est «dure».

Le lave-vaisselle est muni d'un adoucisseur et, en utilisant du sel regénérant spécial pour lave-vaisselle, il fournit une eau dépourvue de calcaire (adouce) pour les opérations de lavage.

L'adoucisseur peut traiter une eau ayant une durée etteignant 125^ et possede 10 niveaux de réglage.

Vous pouvez demander le degré de durée de votre eau à la Compagnie Locale des Eaux.

L'adoucisseur doit être régle de deux façon: soit manuellement, par action sur le réglage de l'adoucisseur d'eau, soitlectroniquement par action sur les touches multifonctions.

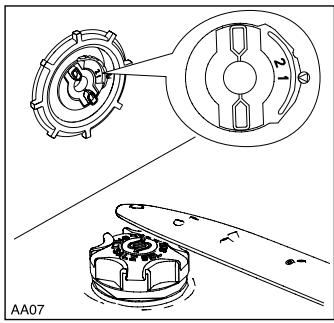

a)Réglage manuel

1. Ouvrez la portedu lave-vaisselle.
2. Sortez le panier inférieur de l'appareil.
3. Tournez le sélecteur sur la position 1 ou 2 (voir tableau).
4. Replacez le panier inférieur.

Le réglage est effectué en urine sur la position 2.

b) Réglage électronique

(le lave-vaisselle doit être mis hors tension)

REMARQUE: Le réglage électronique est possible SEULEMENT avec la fonction 3 en 1 désactivée.

Le lave-vaisselle est reglé en usine au niveau 5

1. Appuyez sur la touche Marche/Arrêt. Levoyant de fonctionnement s'allume.

Si levoyant d'une touche de selection des programmes s'allume, cela peut dire qu'un programme de lavage a eté sélectionné. Le programme sélectionné doit être annulé: appuyez simultanément sur les touches multifonctions 2 et 3 jusqu'à ce que le voyant du programme sélectionné s'éteigne, indiquant ainsi que le programme sélectionné a été annulé.

1. Appuyez simultanément sur les touches multifonctions 2 et 3, les voyants correspondant aux touches 1, 2, 3 et 4 clignotent.
2. Appuyez sur la touche multifonctions 1, les voyants correspondant aux touches multifonctions 2, 3 et 4 s'eteignent, tandis que levoyant de la touche multifonctions 1 continue à clignoter et que sur l'affichage numérique apparait le niveau actuellément programme.

Example:

5 L visualisée = niveau 5.

1. Pour modifier le niveau, appuyez sur la touche multifonctions 1. A chaque pression sur la touche multifonctions 1, le niveau de régénération est modifié (pour lechioix du niveau à programmer se reporter au tableau).

Examples:

Si le niveau actuel est 5, en appuyant sur la touche multifonctions 1 une seule fois, on programme le niveau 6. Si le niveau actuel est 10, en appuyant sur la touche multifonctions 1 une seule fois, on programme le niveau 1.

1. Pour memoriser mettez hors tension l'appareil en appuyant sur la touche Marche/Arrêt ou bien attendez 60 secondes après quoi la machine revient automatiquement à la phase de programmation.

Dureté de l'eau			Réglage adoucisseur		Niveau visualisé sur l'affichage numérique	Emploi Sel régénérant
°dH(degres allemands)	°TH(degres français)(degré hydrotimétrique)	mmol/l (L'unité internationale de mesure de la durée dé de l'eau s'exprime en milimol par litre)
			manuellement	électroniquement
51 - 70	91 - 125	9,0 - 12,5	2	niveau 10	10 L	oui
43 - 50	76 - 90	7,6 - 8,9	2	niveau 9	9 L	oui
37 - 42	65 - 75	6,5 - 7,5	2	niveau 8	8 L	oui
29 - 36	51 - 64	5,1 - 6,4	2	niveau 7	7 L	oui
23 - 28	40 - 50	4,0 - 5,0	2	niveau 6	6 L	oui
19 - 22	33 - 39	3,3 - 3,9	2	niveau 5	5 L	oui
15 - 18	26 - 32	2,6 - 3,2	1	niveau 4	4 L	oui
11 - 14	19 - 25	1,9 - 2,5	1	niveau 3	3 L	oui
4 - 10	7 - 18	0,7 - 1,8	1	niveau 2	2 L	oui
< 4	< 7	< 0,7	1	niveau 1	1 L	non

Remplissage du réservoir de sel

N'utilisez que du sel spécifique pour lave-vaisselle.

N'utilisez jamais de Sel de cuisine, l'adoucisseur risquerait de se colmater.

D'autres types de Sel contiennent certaines substances qui pourraient rendre inefficace votre adoucisseur.

Le replissage du réservoir doit être effectué juste avant de commencer un programme de lavage complet, ceci afin d'éviter que d'eventuels grains de Sel ou de l'eau salée ne provoquent la corrosion.

Assurez-vous qu'il n'y ait pas de dépôt de sel à l'extérieur du réservoir: un réseau de sel qui stagne sur la cuvependant un certain temps perché la cuve.

Pour replir le réservoir:

1. Retirez le panier inférieur.
2. Dévissez et otez le bouchon du réservoir.
3. Versez un litre d'eau dans le réservoir (ceci n'est indispensable que lors du premier replissage).
4. A l'aide de l'entonnoir livre avec l'appareil, replisssez le réservoir de sel.
5. Revissez soigneusement et hermétiquement le bouchon en vous assurant qu'il n'y ait pas de Sel sur le filetage et sur le joint.

La position correcte de fermetre est annoncée par un "clic" de fin de course.

Par la suite, il suffit d'ajouter périodiquement du sel dans le réservoir.

Cette opération est à effectuer chaque fois que levoyant de contrôle du sel sur le bandeau de commande s'allume.

Levoyant de contrôle de la réserve de sel regénérant, s'allumant quand le réservoir de sel est vide, reste allumé jusqu'à 2 - 6 heures après l'ajout de sel, voyant Marche/Arrêt allumé.

Si on utilise un type de sel qui se dissout lentement, cette période peut même durer encore plus longtemps. Ceci ne compromet en rien le bon fonctionnement de l'appareil.

Le réservoir de sel contient toujours de l'eau. Il est donc normal que celle-ci déborde lorsque vous versez du sel dans ce réservoir.

Le produit de rençage

Ce produit évite que l'eau ne reste sur la vaisse sous forme de gouttelettes laissant des taches blanches après séchage. L'admission du produit de rincege se fait automatiquement au moment du dernier rincege.

Le réservoir situé à l'intérieur de la porte peutContainir environ 110 ml de produit de rincege, quantité suffisante pour 16 à 40 programmes de lavage, en fonction de la dose programmée.

Remplissage du réservoir de produit de rençage

1. Ouvrez le couvercle du réservoir produit de rincage par action sur le cliquet de fermeture (A).
2. Versez le produit de rinceage dans la goulotte de replissage, jusqu'à ce que le réserve soit plein, le niveau maximal est indiqué par l'inscription "max".

Refermez bien le couvercle.

Le liquide qui s'est eventuèlement écoulé hors du réservoir pendant le remplissage doit être soigneusement nettoyé à l'aide d'un papier absorbant, ceci afin d'éviter une importante formation de mousse au lavage suivant.

Ne versez jamais de produit de lavage dans le réservoir de produit de rinçage.

Dosage du produit

Selon les résultats de lavage obtenus, réglez la dose de produit en agissant sur le sélecteur à 6 positions situé à l'intérieur de la goulotte de replissage (position 1 dose minimum, position 6 dose maximum).

Le sélecteur est régé en usine sur la position 4.

Augmentez la dose si vous observez sur la vaiselle des gouttes d'eau ou des taches de calcaire; diminuez la dose au contraire si vous notez la presence de rayures blanchâtres.

Contrôle de la réserve de produit de rençage

Lorsque levoyant de contrôle du produit de rinceage sur le bandeau de commandes s'allume, replissez le réservoir.

L'utilisation au quotidien

• Contrôlez s'il est nécessaire d'ajouter du sel et du produit de rincege.
• Rangez les couverts et la vaiselle dans le lave-vaisse.
• Remplissez le réservoir de produit de lavage avec du détergent.
• Sélectionnez le programme de lavage adapté au type de charge et de salissure.
• Démarrez le programme de lavage.

Rangement de la vaisselle et des couverts

Ne lavez pas en machine de la vaisselle de petite dimension qui pourrait facilement sortir des paniers.

Les éponges, serviettes de menage et tous les objets susceptibles de se saturer en eau, ne peuvent être lavés au lave-vaisselle.

• Avant de placer la vaisseille il faut:

• La débarrasser de tous les déchets alimentaires.

• Laisser tremper les casseroles au fond desquelles adhérent des restes d'aliments brûlés ou attachés.

• Lorsque vous rangez la vaiselle et les couverts, observez ce qui suit:

• La vaisse et les couverts ne doivent pas empêcher les bras de lavage de tourner librement.

• Les recipients creux comme les tasses, les verres, les marmites, etc. doivent être rangés, l'ouverture tournée vers le bas, afin de ne pas recueillir l'eau dans leur cavité ou dans les fonds bombés.
• La vaisse et les couverts ne doivent pas etre place les uns dans les autres, ni se recouvrir mutuellesment.
• Pour éviter que le verre ne se rompe, les verres ne doivent pas se toucher.

• Placez les petits objets dans le panier couverts.

• Le vaisselle en plastique et les marmites en matériel antiadhésif tendent à retenir davantage les gouttes d'eau; le degré de séchage de cette vaisselle est donc moindre par rapport à la porcelainne et à l'acier.

Pour le lavage au lave-vaiselle, les couverts/la vaiselle qui suivent

ne convenient pas:

• Les couverts avec poignées en bois, corne, porcelain ou nacre.
• Les pièces en plastique ne résistant pas à la chaleur.
• Les couverts anciers, dont le mastic d'assemblage est fragile à l'eau chaude.
  La vaisse l ou les couverts collés.
• Les objets en étained ou en cuivre.
• Les cristaux, les objets en cristal.
• Les pièces en acier sensibles à la corrosion.
• Les planchettes bois.
• Les objets d'art.
• Les couverts en bronze.
• Les objets en aluminium.
• les porcelaines anciennes ou peintes à la main.
• Les objets en fer ou en fonte (ils peuvent rouiller et tacher d'autres pieces de vaisse).

conviennent sous réserves:

• Ne lavez de la vaisse en faïence au lave-vaisse que si elle est garantie comme convenant pour lave-vaisse par le fabricant.
• Les décorns vernis peuvent perdre leurs couleurs en cas de lavages féuents au lave-vaisse.
• Les pièces en argent et aluminium tendent à changer de couleur au lavage. Les restes d'aliments, tels que p. ex. le blanc d'œufs, le jaune d'œufs, la moutarde, provoquent souvent des changements de couleur ou des taches sur l'argent. Pour cette raison débarrasssez, toujours les pièces en argent des restes d'aliments si elles ne sont pas lavées immidiatement après utilisation.
• Certaines qualités de verre peuvent devenir opaques après de nombreux lavages.

En cas de doute, prenez contact avec le fabricant de l'objet.
Au moment où vous achetez de la nouvelle vaisselle, vérifie si elle est indiquée pour le lavage en lave vaisselle.
Tirez les paniers pour ycharger la vaisselle.

Le panier inférieur

Le panier inférieur est destiné à receivevoir les casseroles, les couvercles, les assiettes, les saladiers, les couverts, etc.
Les plats et les grands couvercles seront disposés de préférence autour du panier, de manière à ne pas générer la rotation des bras de lavage.

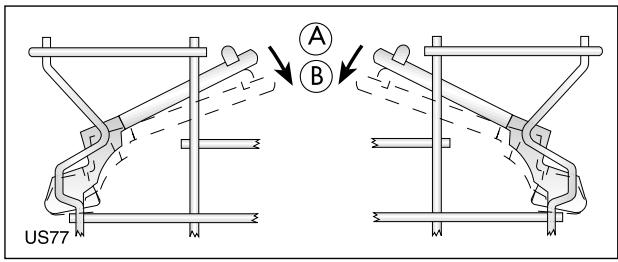

Les deux rangées de supports peuvent être abaisées simplement et rapidement, pour vous permettre de charger plus commodément casseroles et saladiers.

Le panier à couverts

Les couteaux et les autres ustensiles pointus ou coupant doivent être placés dans le panier à couverts pointe vers le bas ou en position horizontale dans le panier supérieur.

Intercalez les cuillères entre les autres couverts pour éviter qu'elles ne s'emboitent.

Les couverts en argent ont tendance à noircir s'ils sont mélangés à des couverts en inox.

Séparez l'argentier des autres métaux.

Disposez-les dans le panier à couverts, séparés des autres.

Pour obtenir les résultats lesassageurs, il est conseilledutiliser les sépareuatesfournis (si la forme et lesdimensions des couverts lepermettent).

Le panier à couverts est constitué de deux parties amovibles: on pourrait en utiliser une seule ou les deux suivant le nombre de couverts.

Pour les séparer faites-les glisser horizontally l'une par rapport à l'autre et détachez-les.

Procedez en sens inverse pour les accrocher a nouveau.

Le panier supérieur

Le panier supérieur est prévu pour receivevoir des assiettes (à dessert, soucoupes, plates et creuses jusqu'à 24 cm de diamètre), des saladiers, des tasses et des verres.

Disposez les pièces en
quinconce au-dessus et au-
dessous du support à tasses,
afin que l'eau puisse bien
asperger toutes les parties.
Les verres à pied peuvent
etre suspendus aux portetasses.

L'étrier peut être relevé pour maintenir les pieces hautes.
Rangez les objets légers
(incipients en plastique concus pour être lavés en lave vaisselle) dans le panier supérieur et disposez-les de façon à ce qu'ils ne se returnent pas.

Pour les verres évasés, en fonction du type et des dimensions, rabattre vers la droite ou vers la gauche le support pour verres. Dans le cas où l'on voudrait charger des assiettes dans le panier supérieur, positionner le support verres dans la position de droite.

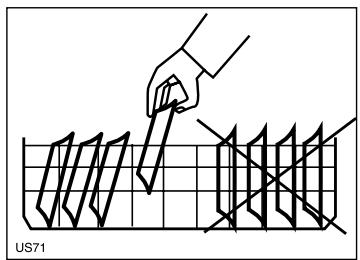

Dans le cas de chargement des assiettes dans le panier supérieur:

Inclinez les assiettes et éviter de les charger en partant des premières positions proches de la porte; chargez-les de préférence à partir de la partie arrêté du panier.

Avant de fermer la porte, assurez-vous que les bras puissant tournier librement.

Réglage en hauteur du panier supérieur

Si vous nevez laver des assiettes très grandes vous pouvez les-disposer dans le panier inférieur après avoir placé dans la position la plus haute le panier supérieur.

	Hauteur maximale de laVAisselle dans lepanier supérieur panier inférieur
Panier supérieur relevé	20 cm	31 cm
Panier supérieur non relevé	24 cm	27 cm

Pour cela:

1. Tirez le panier vers vous.
2. Attrapez les cottes et tirez vers le haut.

Important!

Ne jamais soulever ou abaisser le panier d'un seul cotoé.

Avec le panier supérieur relevé, il ne sera pas possible d'utiliser le/les porte-tasse/s.

Pour remettre le panier en place:

1. Attrapez les côtes latéraux, tirez vers le haut, puis laissez le panier redescendre lentement, en le soutenant légrement.

Veiliez à ce que la porte du lave-vaisse soit toujours fermée. Vous éviterez ainsi que celui un ne trébuche sur la porte ouverte et ne se blessé. Une porte ouverte représentée toujours un danger (risque de basclement).

Le produit de lavage

N'utilise que des produits de lavage pour des lavevaisselle menagers.

Le produit de lavage pour lave vaisselle est dangereux.
Reportez-vous au paragraphe "AVERTISSEMENTS IMPORTANTS".

Ce produit est un détergent en poudre, liquide ou sous forme de pastille spécialement adapté au lavage de la vaisselle en machine.

Nous vous rappelons que le produit de lavage ne peut garantir une propriété complète s'il est employé en quantité insuffisante; s'il est employé en excès, il n'amélioreras pas les résultats et constituya un gaspillage.

N'utilise pas en excès le produit de lavage afin de contributor à la protection de l'environnement.

Le dédTangent est ajusté avant de démarrer un programme de lavage.

Le dédTangent est introduit pendant le cycle de lavage.

Consultez les instructions figurant sur les emballages.

Ajouter le dédTangent

1. Si le couvercle est fermé actionné le cliquet de fermeture (1). Le couvercle s'ouvre automatiquement.
2. Ajoutez le détergent dans le distributeur (2). Pour simplifier le dosage, utilisez les repères suivants:

20 = environ 20 g détergent

30 = environ 30 g detergent.

1. Tous les programmes avec prélavage nécessitant une petite quantité de détermagent supplémentaire (5/10 g) à placer dans le compartment (3) du réservoir.
2. Refermez le couvercle, en le pressant jusqu'à entendre le déclic.

Différents types de produits de lavage

Produits de lavage en pastilles

Les produits de lavage en pastilles des différents fabricants se dissolvent à différentes vitesse, aussi pendant les programmes courts, certaines pastilles ne sont pas en mesure de se dissoudre et de libérer toute leur force lavante. Si donc vous utilisez du produits de lavage en pastilles, nous vous conseillons d'adopter les programmes de lavage plus longs pour garantir l'élimination complète derésidus de produit de lavage.

Ne placez pas les pastilles dans le bac ou le panier des couverts, car vous obtiendriez un mauvais résultat de lavage. Les pastilles devraient etre placees dans le distributeur du produit de lavage.

Produits de lavage compacts

Les produits de lavage que l'on trouve actuellément dans le commerce peuvent se classer en deux groupes principaux, en fonction de leur composition chimique;

• les produits de lavage traditionnels avec un taux d'alcalinité élevé, complenant des substances caustiques
• produits de lavage compacts ne contenant pas de substances caustiques et donc peu alcalins, à base d'enzymes naturelles et non polluantes.

Les programmes de lavage avec température de 50^ associés à des produits de lavage compacts, permettent non seulement de sauvégarder l'environnement, mais aussi de traiter votre vaisselle avec plus de douceur, car les programmes de lavage à 50^ ont été spécialement étudiés en fonction du pouvoir des enzymes contenus dans les produits de lavage concentrés et de dissoudre la salissure.

En utilisant les programmes à 50^ , on obtient les mêmes résultats de lavage qu'avac un produit traditionnel à 65^ .

Utilisation des produits de lavage combinées "3 en 1"

Ces produits combinent les fonctions de produit de lavage, de produit de rincege et de sel regénérant.

1. Contrôlez si ces produits sont compatibles avec la durée de l'eau de votre région. Respectez les indications de leur fabricant.
2. Sélectionnéz la fonction "3 en 1".
3. Avant le démarrage du programme de lavage, placez le produit "3 en 1" dans le réservoir du détergent.

REMARQUE: si la qualité du séchage n'est pas satisfaisante, il est conseilé de:

1. selectionner la valeur la plus BASSE de durete de I'eau;
2. activer la distribution de produit de rincege régler le doseur de liquide de rincege sur la position 2.

Ces produits doivent être scrupuleusement utilisés en respectant les instructions données par le fabricant du dédTangent.

Si vous rencontres des problèmes la première fois que vous utilisez les produits "3 en 1", prenez contact avec le service clientèle du fabricant du produit de lavage (le numéro de téléphone est indiqué sur l'emballage).

Si vous souhaitez réutiliser des produits de lavage traditionnels, nous vous conseillons:

• dé désactiver la fonction "3 en 1";
• de replir à nouveau le réservoir de Sel et le réservoir de produit de rince;
• de régler le paramétrage du niveau de durée de l'eau sur la position la plus élevé possible et d'effectuer de 1 à 3 programmes de lavage normal sans charge;
• de réajuster ensuite le paramétrage de durée de l'eau en fonction des conditions spécifique à votre région;
  d'ajuster le dosage du liquide de rincege.

REMARQUE: si vous utilisez des produits "4 en 1", contenant également un agent contre la corrosion du verre, suivez les mêmes indications que pour les produits "3 en 1".

Tableau des programmes

Programme	Degré de salissure et type de vaiselle	Touche programme à presser	Description du cycle	(3) Valeurs de consommation
				Consommation de courant (kWh)	Consommation d'eau (litres)
Intensif 70°	Très sale. Casseroles et vaiselle variee	Intensif 70°	Prélavage à l'eau chaude Lavage à 70°C2 rinchages à l'eau tiège de 1 rinchage à l'eau chaude Sèchage	1,7 - 1,9	23 - 25
(1) Auto	Normalement sale. Casseroles et vaiselle variee	AUTO 50°-65°	Prélavage à l'eau froide Lavage à 50°C ou à 65°C1 ou 2 rinchages à l'eau froide1 rinchage à l'eau chaude Sèchage	1,2 - 1,6	12 - 25
Quotidien	Légèrement sale. Vaiselle variee	Quotidien	Lavage à 60°C1 rinchage à l'eau chaude	0,8	9
(2) Eco 50°	Normalement sale. Vaiselle variee	Eco 50°	Prélavage à l'eau froide Lavage à 50°C1 rinchage à l'eau froide1 rinchage à l'eau chaude Sèchage	1,05	15
Spécial verres	Normalement sale. Cristaux, porcelain et vaiselle délicate	Spécial VERRES	Lavage à 45°C1 rinchage à l'eau tiège de 1 rinchage à l'eau chaude Sèchage	0,8 - 0,9	14 - 16

(1) Programme de lavage "Auto"

Pour les programmes de lavage "Auto", on utilise la turbidité de l'eau de lavage pour déterminer dans qu'elle mesure la vaissele est sale.

A faible chargement de vaissele peu sale, les étapes de programme «prélavage», «lavage" et «rinçage" durent moins longtemps et la consommation d'eau est moindre.

A plein chargement de vaisselle très sale, les étapes de programme « prélavage», « lavage » et « rincege » durent plus longtemps et la consommation d'eau est plus élevé.

Pour cette raison, la durée du programme ainsi que la consommation d'eau et d'énergie de programme "Auto" peuvent varier.

En fonction du degré de salissure de la vaiselle, le programme "Auto" permet par ailleurs d'ajuster automatiquement la température de l'eau entre 50^ et 65^ .

(2) Programme pour essais comparatifs (voir "Informations pour essais comparatifs"). Ce programme, étudié pour l'utilisation de détersifs avec enzymes, permet d'obtenir, avec une consommation d'énergie réduite, des qualités de lavage et sechage qui ne pourrait être obtenues qu'avac des programmes à température de lavage de 65^ et des détersifs traditionnels.

Pour compenser l'abaissement de la température, la durée du lavage et du séchage a été allongée.

(3) Ces données sont une valeur indicative et dépendent de la pression et de la température de l'eau ainsi que des variations de tension électrique.

La durée d'un programme de lavage est visualisée (en minutes) sur l'affichage numérique dans la phase de sélection.

Départ d'un programme de lavage

1. Contrôlez que...

Les filtrés soient propres et correctement positionnés.

La vaisse et les couverts soient charges correctement et de façon à permettre aux bras de tournier librement.

2. Ouvrez le robinet d'arrivée d'eau

3. Fermez la porte du lave-vaisselle

4. Appuyez sur la touche Marche/Arrêt

Levoyant defonctionnement s'allume.

5. Programmation et départ du programme

Appuyez sur la touche du programme désiré (voir "Tableau des programmes"). Levoyant correspondant s'allume et sur l'affichage numérique la durée (en minutes) du programme sélectionné clignote.

Levoyant Lavage s'allume.

Le programme démarre automatiquement environ 3 secondes après avoir appuyé sur une touche.

Lorsque le programme démarre, sur l'affichage numérique, le temps restant pour la fin du programme est allumé fixement. Le voyant Lavage reste allumé.

Si I'on souhaite étabir un départ différé du programme

Programmez le "départ différé" avant la sélection du programme.

Appuyez plusieurs fois sur la touche Départ différé jusqu'à ce que sur l'affichage numérique apparaisse le nombre d'heures souhaitées pour le départ différé (de 1h à 19h).

Appuyez sur la touche du programme désiré (voir "Tableau des programmes"), levoyant correspondant s'allume. Sur l'affichage numérique apparait pour un temps bref la durée du programme de lavage, puis le temps programmé pour le "départ différé".

Dès que le nombre d'heures sur l'affichage numérique s'arrête de clignoter et reste allumé de manière fixe, le décompte est actif.

Le décompte diminue d'heure en heures.

L'ouverture de la porte pendant le décompte ne modifie pas la programmation effectuee.

Lorsque le décompte est terminé, le programme démarre automatiquement.

Remarque: Lorsque le départ différé est en cours, le voyant Lavage reste étèint. Une fois terminé le décompte pour le départ différé, le programme de lavage commence automatiquement et le voyant Lavage s'allume.

Remarque: Il est possible de seLECTIONner un programme de lavage et le "départ différé" même lorsque la porte est légèrement ouverte.

Dans ce cas, le programme (et le décompte du départ différé) demarrera environ 3 secondes après la fermeture de la porte. Jusqu'à ce moment il est possible de changer le selection choisi.

6. Pour interrompre ou annuler un programme en cours

Interrompez ou annulez un programme en cours, seulement si c'est absolument nécessaire.

Attention! Lorsqu'on ouvre la porte, de la vapeur chaude pourrait s'échapper. Ouvrez la porte avec précaution.

Interrompre un programme en cours

a) En ouvrant la porte du lave-vaiselle, le programme en cours s'arrête. En refermant la porte le programme reprend où il a eté interrompu.
b) En appuyant sur la touche Marche/Arrêt (dans ce cas tous les voyants s'éteignent). En reactivant la touche Marche/Arrêt le programme reprend où il a été interrompu.

Annuler un programme en cours

Pour annuler un programme en cours vous devez réinitialiser l'appareil.

Appuyez simultanément sur les touches multifonctions 2 et 3 jusqu'à ce que levoyant du programme sélectionné s'éteigne, indiquant ainsi que le programme en cours a été annulé.

Il est maintainant possible de seLECTIONner un nouveau programme de lavage.

(Dans le cas de seLECTION d'un nouveau programme de lavage, vérifie qu'il y a du détermgent dans le réservoir correspondant).

7. Annuler le «départ différé»

Pour annuler le "départ différé" remettez la machine en état de programmation; suivez les instructions données au paragraphe "Annuler un programme en cours".

L'annulation du "départ différé" comporte aussi l'annulation du programme de lavage sélectionné. Dans ce cas, il faut sélectionner à nouveau le programme de lavage.

8. Fin de programme

Le lave-vaisselle s'arrête automatiquement et levoyant Lavage s'eteint.

Sur l'affichage numérique apparait le chiffre zéro (0 - temps du programme restant) et le voyant Fin a'allume pour indiquer que le programme est terminé.

Seulement dans ce cas, le programme de lavage est terminé.

Faites ressortir la touche Marche/Arrêt: le voyant correspondant s'eteint.

Ouvrez la porte et attendez quelques minutes avant de sortir la vaisse: vous évitez de vous brûler et vous obtiendrez de更好地 résultats de sechage.

9. Vider le lave-vaisselle

La vaisselle encore chaude est fragile, aussi laissez pendant environ 15 minutes, la porte entrouverte, pour la laisser refroidir et secher avant de la sortir du lavevaisselle.

Videz d'abord le panier inférieur; vous éviterez ainsi que la vaisselle du panier supérieur goutte sur la vaisselle du panier inférieur.

La présence eventuelle de condensation sur les parois internes et sur la porte du lave-vaiselle est due au système de séchage qui transfère la vapeur résiduelle de la vaiselle aux parois plus froides.

Lorsque le programme est terminé, débranchez l'appareil et coupez l'arrivée d'eau.

Entretien et nettoyage

Nettoyez régulierement les surfaces extérieures de l'appareil et le bandeau de commande avec un chiffon doux humide et, si nécessaire, humidifié uniquement d'eau savonneuse. N'employez jamais de produits abrasifs ou de solvants (acétone, trichloréthylène, etc...).

Nettoyez les joints d'étanchéité de la porte et les distributeurs de produit de lavage et de rincage avec un chiffon humide.

Tous les trois mois, effectuez un programme de lavage à 65^ sans vaisselle et avec du produit de lavage.

Nettoyage des filtrés

Les filtres sont situés au fond de la cuve.

Ils doivent être nettoyés très régulièrement. Des filtres non nettoyés nuisent au résultat de lavage.

Important! Avant de nettoyer les filtres, vérifie que l'appareil est eteint.

1. Ouvrez la porte, sortez le panier inférieur.
2. Le système de filtrage du lave-vaisselle se compose d'un filtrte grossier (A), d'un microfiltrre (B) et d'un filtrte plat (C).

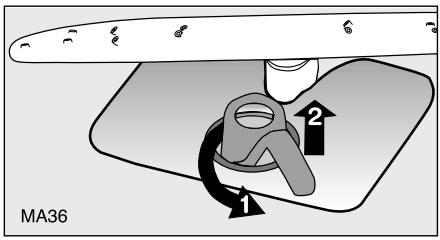

1. Tournez la poignée de l'ensemble filtré grossier (A) et microfiltrre (B) d^n/4 de tour vers la gauche puis soulevez le tout.

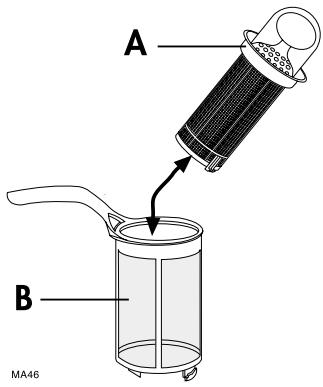

1. Saisissez le filtré grossier (A) par la poignée annulaire et retirez-le du microfiltre (B).
2. Nettoyez soigneusement tous les filtres sous l'eau courante.

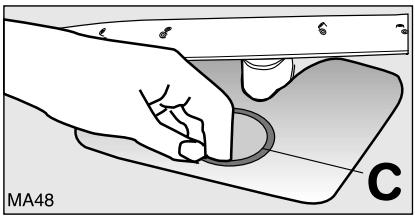

1. Retirez le filtré plat (C) en le soulevant et nettoyez-le sous l'eau courante des deux côts.
2. Replacez le filtrte plat (C) en vérifier que les bords du filtrte s'applique correctement sur le fond de la cuve.

3. Placez le filtré grossier (A) dans le microfiltrre (B) et assemblez-les.

4. Remettez l'ensemble de ces filtres et verrouillez le tout en basculant le levier dans le sens des aiguilles d'une montre jusqu'à la butée.

Attention!

N'utilisez jamais le lave-vaisselle sans filtres.

Un positionnement incorrect des filtres entraine de mauvais résultats de lavage.

Un mauvais entretien des filtres diminue l'efficacité de lavage.

N'essayez JAMAIS de démonter le bras supérieur. Si les trous sont bouchés par des résidus de salissure, otez la saleté avec un coundents (par exemple).

En cas d'absence prolongée

Si vous ne doivent pas utiliser l'appareil pendant un certain temps:

1. Debranchez la prise de courant et coupe l'arrivée d'eau.
2. Laissez la porte entrouverte pour éviter la formation de mauvaises odeurs.
3. Laissez l'intérieur de l'appareil propre.

Précautions contre le gel

Evitez de placer l'appareil dans un local où la température est inférieure à 0^ .

En cas de gel, vidangez l'appareil, fermez le robinet d'arrivée d'eau, débranchez le tuyau d'arrivée d'eau et videz-le.

Déplacement de l'appareil

Si vous devez déplacer l'appareil (lors d'un déménagement, etc...):

1. Debranchez-le;
2. Fermez le robinet d'arrivee d'eau;
3. Retirez les tuyaux d'arrivée d'eau et de vidange;
4. Tirez l'appareil hors de sa niche ainsi que les tuyaux.

Evitez de trop incliner l'appareil pendant le transport.

En cas d'anomalie de fonctionnement...

Certain anomalies de fonctionnement peuvent dépendre d'opérations d'entretien non correctes ou d'oubli.

Si vous constaté une anomalie de fonctionnement, reportez-vous au texte ci-dessous avant de faire appel au Service Àprous Vente.

Dans la majorité des cas, vous pourrez y remedier vous-même.

...des messages d'erreur s'affichent

Le lave-vaisselle ne démarre pas ou se bloque pendant le fonctionnement.

L'intervention d'une alarme est signalée par:

• le clignotement continu duvoyant du programme en cours,
• sur l'affichage numérique apparait un code ( comme indiqué dans le tableau suivant).

Ouvrir la porte et executez les contrôles suivantes.

Alarme / symptômes	Cause possible	Solutions
- clignotement continu duvoyant du programme en cours	Le robinet d'arrivée d'eau est bloqué ou entartré de calcaire.	Nettoyez le robinet d'arrivée d'eau.
	Le robinet d'arrivée d'eau est fermé.	Ouvrez le robinet d'arrivée d'eau.
- sur l'affichage numérique apparait le code ,10	Le filtrtre (selon modèle) du tuyau d'arrivée est bloqué ou plié ou obstrué.	Nettoyez le filtrtre du tuyau d'arrivée d'eau.
L'eau n'arrive pas lors de la mise en marche.	Le tuyau d'arrivée n'a pas été correctement installé ou il est étranglé.	Contrôlez l'installation du tuyau d'arrivée d'eau.
	Il y a une coupure d'eau	Vérifiez votre alimentation en eau.
- clignotement continu duvoyant du programme en cours	L'évier est peut être bouché.	Eliminez ce qui bloque l'évier.
	Le tuyau d'évacuation n'a pas été correctement installé ou il est plié ou obstrué.	Contrôlez l'installation du tuyau d'évacuation.
- sur l'affichage numérique apparait le code ,20	La rallonge du tuyau d'évacuation ne convient pas.
L'appareil n'évacue pas l'eau.	Il n'y a pas d'entrée d'air à l'extrémité du tuyau de vidange.
- clignotement continu duvoyant du programme en cours	Le système de sécurité antidébordement s'est déclenché.	Fermez le robinet d'eau et faites appel au ServiceAprès Vente.
- sur l'affichage numérique apparait le code ,30

Après avoir effectué ces contrôle, fermez la porte du lave-vaiselle et appuyez sur la touche du programme en cours avant l'intervention de l'alarme; le programme reprend où il a été interrompu. Si les codes alarmé réapparaissent, faites appel au Service Après Vente.

Pour d'autres combinaisons de codes alarmes visualisées non décrites dans le tableau ci-dessus, faites appel au Service Àprou Vente.

...il y a des problèmes lors du fonctionnement du lave-vaisselle

Symptômes	Cause possible	Solutions
L'appareil ne démarre pas	La porte n'est pas bien fermée.	Fermez correctement la porte.
	L'appareil n'est pas correctement branché.	Branchez correctement la prise.
	Le fusible de l'installation de l'habitation ne fonctionne pas correctement.	Remplacez le fusible.
	Il y a une coupure de courant.	Vérifiez l'alimentation électrique de votre habitation.
	Le programme choisi n'a pas été sélectionné.	Vérifiez si le programme est correctement sélectionné.
	Le départ du programme n'a pas été commandé.	Vérifiez si la touche Marche/Arrêt est effectivement enclenchée.
	Le départ différé n'a pas été programmé.	Si vous pouze faire démarcher immédiatement le programme de lavage, il faudra annuler le départ différé.
Sifflement pendant le lavage.	Ce sifflement n'est pas un sujeet de préoccupation.	Utilisez une autre marque de détergent.
L'appareil fait trop de bruit pendant le cycle de lavage.	Les pieces de vaisselle cognent entre elles.	Vérifiez le chargement de la vaisselle.
	Les bras de lavage touchent la vaisselle.	Vérifiez le chargement de la vaisselle.
La portes se ferme difficilement.	L'appareil n'est pas correctement installé.	Vérifiez que l'appareil est de niveau.

...le résultat de lavage n'est pas satisfaisant

La vaisse n'est pas propre

• Le programme de lavage ne convient pas au type de salissure de la vaisse.
• La vaisse n'a pas ete rangee correctement. Les paniers ne doivent jamais etre surcharges.
• Les bras ne tournent pas parce quils sont bloqués par de la vaisse chargée incorrectement.
• Les feltres sont bouchés ou n'ont pas été mis en place correctement.
  Le détergent n'a pas été correctement dosé.
• En présence de taches de calcaire sur la vaisse, le réservoir du sel est vide ou l'adoucisseur du lave-vaisse n'est pas regle correctement.
• Le tuyau de vidange n'a pas eté monté correctement.
• Le bouchon du réservoir du sel n'est pas correctement fermé.
• Les trou des bras de lavage sont obstrués.
• Le produit de lavage est devenu dur ou est de mauvaise qualité.

La vaisse est mouillée et ne brille pas

Le produit de rincege n'a pas ete utilise.
- Le distributeur du produit de rinceage est vide.

Sur les verres et la vaisselle, se trouvent des rayures, des taches laiteuses ou des reflets bleuâtres

• Dosez une quantité inférieure de produit de rincege.

Sur les verres et la vaisselle, se trouvent des aureoles laissées par les gouttes d'eau

• Dosez une quantité plus grande de produit de rincege.
• Le détergent peut en être la cause. Contactez le fabricant du détergent.

Service Àprouvé Vente

En cas d'anomalie de fonctionnement, reportez-vous à la rubrique «EN CAS D'ANOMALIE DE FONCTIONNEMENT». Si malgré toutes les vérifications, une intervention s'avère nécessaire, le vendeur de votre apparéil est le premier habilité à intervenir. A défaut (déménagement de votre part, fermeture du magasin où vous avez effectué l'achat...), veuillez consulter le Centre Contact Consommateurs qui vous communiquera alors l'adresse d'un ServiceAprès Vente.

En cas d'intervention sur votre apparéil, exigez du service après Vente les Pièces de Certifiées Constructeur.

Garantie

Conformément à la Législation en vigueur,Vote Vendeur est tenu,lors de I'acte d'achat de votre apparéil,de vous communiquer par écrit les conditions de garantie et sa mise en œuvre appliquées sur celui-ci.

Sous son entière initiative et responsabilité,Vote Vendeur répondra à toutes vos questions concernant l'achat de votre apparéil et les garanties qui y sont attachées.

N'hésitez pas à le contacter.

Plaque signalétique

En appelant un Service ÀpRES-Vente, indiquez-lui le type de défaut, le modele (Mod.), le numero de produit (PNC) et le numero de série (S.N.) de l'appareil.

Ces indications figurent sur la plaque signalétique située sur le côte de la porte de votre lave-vaisselle.

Pour avoir ces nombres à portée de main, nous vous suggérons de les recopier ci-dessous.

Mod.:

PNC:

S.N.

Emplacement

Tous travaux electriques et hydrauliques nécessaires à l'installation de l'appareil ne seront confiés qu'à un électricien et un plombier qualifiés.

Enlevez tout emballage avant d'installer l'appareil.

Placez l'appareil, si possible, à proximé d'une arrivée d'eau (robinet) et d'une évacuation.

Encastrement de l'appareil

(sous évier ou plan de travail continu)

En retardant le plan de travail de l'appareil, vous pouvez encastrer celui-ci sous un évier ou sous un plan déjà existant, à condition que la niche corresponde aux dimensions du croquis.

Procedez comme suit:

• Retirer le plan de travail du lave-vaisselle, en dévisant les deux vis de fixation situées à l'arrière, puis tirer le plan de travail par l'arrière et le dégager des emboîtements avant, en le soulevant.

Lors de l'encastrement de la machine, veillez à ce que les tuyaux d'acciviée d'eau ou de vidange ne soient pas pliers ou écrasés.

Encastrez l'appareil lorsqu vous aurez effectué le réglage de la hauteur ainsi que la mise à niveau en agissant sur les pieds réglables.

Remarque!

Installez l'appareil de manière à ce qu'il soit facilement accessible en cas d'intervention.

Si le lave-vaisselle ne doit plus etre dans un deuxieme temps encastre, il faut reinstaller le plan de travail d'origine.

Le socle du lave-vaisselle n'est pas réglabre.

Mise à niveau

Une bonne mise à niveau est indispensable pour une parfaite fermeture et l'étanchéité de la porte.

Assurez-vous que la porte du lave-vaisselle se ferme correctement, sans frottements lateraux.

Dévissez ou vissez les pieds régibles, afin demettre parfaitement l'appareil d'aplomb.

Raccordement d'eau

Ce lave-vaisse peut être alimenté en eau froide ou chaude jusqu'à 60^ max.

Nous vous conseillons néanmoins le raccordement à une arrivée d'eau froide.

Branchez le tuyau à un robinet avec un raccord 20/27 (3/4") ou à une prise d'eau à branchement rapide (Press Block).

Contrôlez que la pression de l'eau d'alimentation n'excède pas les valeurs indiquées dans les caractéristiques techniques.

Votre société de distribution d'eau peut vous renseigner sur la pression de l'eau de votre région.

Evitez toute pliure ou étranglement du tuyau qui pourrait empêcher ou ralentir le passage de l'eau.

L'extrémité du tuyau raccordée à l'appareil peut être orientée selon les besoin, il suffit de desserrer l'écrou de fixation.

Revissez bien l'écrou de fixation pour éviter des pertes d'eau. (Il est à noter que certains modèles de lave-vaisse sont équipés de tuyaux d'alimentation SANS écrou de fixation, il n'est donc pas possible d'effectuer cette opération).

Si l'appareil est branché à des conduites neuves ou n'ayant pas été utilisées depuis un certain temps, laissez couler l'eau pendant quelques minutes avant de brancher le tuyau d'acciviée d'eau.

Vousete viterez ainsi que des depots de sable ou de rouille puissant obstruer le petit filtre placé dans le tuyau d'arrivée.

N'utilise pas, pour le raccordement, des tuyaux déjà employés précédemment.

Le lave-vaisse est équipé d'une sécurité qui empêche le retard de l'eau de lavage dans les tuyaux de l'eau potable; elle répond aux exigences prévues par les normes de sécurité en vigueur en la matière.

En cas de débordement ou de fuite d'eau:

• Fermez immédiatement le robinet d'arrivée d'eau et débranchez l'appareil.
• Contrôlez l'étanchéité des joints et des raccords.
• Faites appel à votre service clientèle.

Tout raccordement sur une canalisation d'eau entraine obligatoirement un risque de fuite quelles que soient les précautions prises. Aussi, prenez pour règle de tous jours fermer le robinet d'arrivée d'eau lorsque vous n'utilise pas le lavevaisselle.

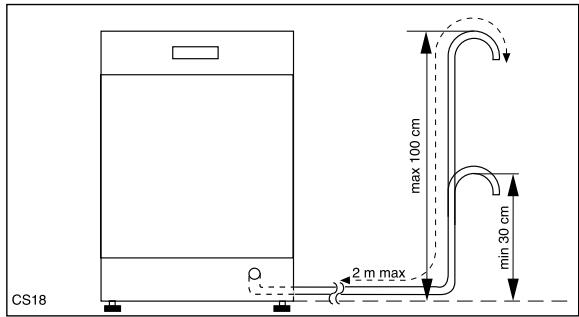

Évacuation d'eau

L'extrémité du tuyau d'évacuation peut être branchée:

1. Au siphon de l'évier, en la fixant éventuellesment avec un collier.
2. A une évacuation murale pourvue d'une ventilation spéciale, ayant un diamètre interieur d'au moins 4 cm.

Le branchement pour l'évacuation doit se couver à une hauteur comprise entre 30 cm (minimum) et 100 cm (maximum) du sol.

Le tuyau d'évacuation peut être orienté indifféremment vers la droite ou vers la gauche.

Evitez les piures et les étranglements du tuyau qui pourraient empêcher ou ralentir l'écoulement de l'eau.

Une éventuelle rallonge du tuyau d'évacuation ne devra pas être supérieure à 2 mètres et son diamètre interieur devra être égal à celui du tuyau de l'appareil.

De même, les raccords utilisés pour le branchement doivent avoir un diamètre interieur non inférieur à celui du tuyau d'évacuation.

La rallonge doit reposer au sol et ne monter à la verticale qu'à proximé du système de vidange.

Attention!

Nos apparèils sont éc Equipés d'une sécurité qui empêche le retard de l'eau usée à l'intérieur du lave-vaisselle.

Si le siphon d'évacuation de votre évier a une vanne de non retard incorporee, cela peut empêcher l'évacuation correcte du lave-vaisselle.

Nous vous conseillons donc de l'enlever.

Raccordement électrique

Les caractéristiques relatives au raccordement électrique sont reportées dans le chapitre "Caracteristiques techniques" et sur la plaque signalétique (située sur le côté de la porte).

Avant de brancher l'appareil, assurez-vous que:

1. La tension du secteur indiquée sur la plaque signalétique corresponde à la tension du secteur fournie sur le lieu de l'installation.
2. Notre compteur et les fusibles peuvent supporter l'intensité absorbée par la machine compte tenu des autres apparéils électriques branchés. Utilisez un socle de prise de courant importante une borne de mise à la terre, qui doit être obligatoirement raccordée conformément aux normes en vigueur. L'appareil ne doit pas être raccordé à l'aide d'un prolongateur ou d'une prise multiple. (Risque d'incendie). Vérifiez que la prise de terre est conforme aux règlements en vigueur.

Le branchement devra esté exécuté en respectant les normes en vigueur.

Pour isoler le lave-vaisse du secteur, débranche la prise.

Attention!

La prise doit rester accessible même après l'installation de l'appareil.

Si le cable d'alimentation doit être remplaçé, adressez-vous au service après vente de votre magasin vendeur.

Attention!

Notre responsabilité ne saurait être engagée, en cas d'accidents ou incidents provoqués par une mise à la terre inexistante ou défectueuse.

Informations pour essais comparatifs

L'essay en conformité avec EN 60704 doit être exécuté avec une charge standard complète et le programme comparatif (voir "Tableau des programmes").

L'essay en conformité avec EN 50242 doit être exécuté avec le réservoir du sel de l'adoucisseur et le distributeur de produit de rinceage replis respectivement de sel régénérant et de produit de rinceage et avec le programme comparatif (voir "Tableau des programmes").

Chargement:	12 couverts standard
Sélecteur du produit de rinçage:	position 4 (type III)
Dosage du détergent:	5 g + 25 g (type B)

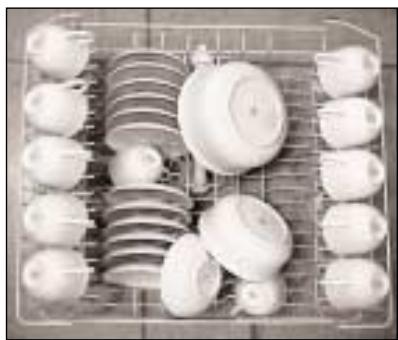

Disposition panier supérieur (retirer le support pour verres)

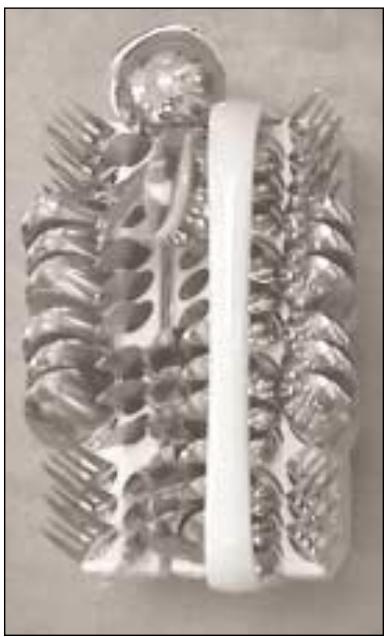

Disposition panier à couverts

Disposition panier inférieur

Porte-tasses: position A

ARTHUR MARTIN ELECTROLUX

Pour tener nos engagements, nous écoutons les Consommateurs

Info Conso Electrolux est le lien privilégie entre la marque et ses Consommateurs. Il assure en permanence une double mission: satisfaire au mieux vos exigences et tirer parti de cette proximité pour améliorer sans cette les produits que nous vous proposons.

AVANT L'ACHAT

Toute une equipe répond avec clarté et précision à vos sollicitations concernant l'éventail de nos gamas de produits et vous apporte des conseils pour vous aider dans votre choix en fonction de vos propres besoin.

APRÈS L'ACHAT

Exprimez-vous sur la perception que vous avez de nos produits et votre satisfaction à l'usage. Mais interrogez aussi nos spécialistes sur l'utilisation et l'entretien de vos apparéils. C'est alors que notre mission prend tout son sens. Ecouter, comprendre, agir: trois temps essentiels pour tener l'engagement de la marque dans le plus respect du Consommateur.

A bientôt!

Dans le souci d'une amélioration constante de nos produits, nous nous réservons le droit d'apporter à leurs caractéristiques toutes modifications liées à l'évolution technique (décret du 24.03.78).

Info Conso

Electrolux

BP 50142 - 60307 SENLIS CEDEX

Tél.: [phone] (0,15 € TTC/mn)

Fax:[phone]

E-MAIL:[e-mail]

Permanence téléphonique du lundi au vendredi

150 9.001 VERSION 2000

Pour toute question technique:

Centre Contact Consommateurs

BP 20139 - 60307 SENLIS CEDEX

Tél.: [phone] (0,34 € TTC/mn)

E-MAIL: [e-mail]

Permanence téléphonique du lundi au vendredi

ARTHUR MARTIN

Electrolux

Pour une vie plus facile.
