BD-S667 - Lecteur blu-ray YAMAHA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Lecteur Blu-ray
Marque	YAMAHA
Modèle	BD-S667
Dimensions (L × H × P)	435 × 86 × 257 mm
Poids	3,0 kg
Alimentation	CA 110-240 V, 50/60 Hz
Consommation électrique (normale)	30 W
Consommation électrique (veille)	1 W ou moins
Types de disques compatibles	BD-ROM/BD-R/BD-RE, DVD-ROM/DVD-R/DVD-R DL/DVD-RW/DVD+R/DVD+R DL/DVD+RW, CD-ROM/CD-R/CD-RW
Fichiers compatibles	DivX, WMV, MP3, WMA, JPEG (via disque, USB ou réseau)
Sorties vidéo	HDMI (type A), Composante, Vidéo composite
Sorties audio	HDMI, Optique, Coaxiale, Analogique 2 canaux (L/R)
Ports USB	2 × USB type A (avant et arrière)
Réseau	Ethernet 10/100BASE-TX, compatible DLNA
Fonctions spéciales	BONUSVIEW, BD-Live, Picture-in-Picture, Contrôle HDMI, mise à niveau logicielle
Télécommande	Infrarouge avec piles (fournies)
Accessoires fournis	Télécommande, cordon d'alimentation, câble audio/vidéo
Entretien et nettoyage	Nettoyer les disques avec un chiffon doux humide (eau uniquement), du centre vers le bord. Ne pas utiliser de disque de nettoyage pour la lentille optique.
Sécurité	Ne pas toucher les parties non isolées des câbles lorsque le cordon d'alimentation est branché. Éviter l'exposition à l'humidité et aux chocs.
Pièces détachées et réparabilité	Contacter un revendeur agréé ou le service après-vente Yamaha. Ne pas tenter de réparer soi-même.

FOIRE AUX QUESTIONS - BD-S667 YAMAHA

Quels types de disques puis-je lire sur le lecteur YAMAHA BD-S667 ?

Ce lecteur prend en charge les disques BD-ROM/BD-R/BD-RE, DVD-ROM/DVD-R/DVD-RW/DVD+R/DVD+RW, et CD-ROM/CD-R/CD-RW. Il peut également lire des fichiers DivX, WMV, MP3, WMA et JPEG sur disque, clé USB ou via le réseau.

Comment connecter le lecteur à un téléviseur ?

La meilleure connexion est via le câble HDMI (non fourni) pour une qualité numérique optimale. Vous pouvez également utiliser les sorties composante ou vidéo composite si votre téléviseur ne dispose pas de HDMI.

Que faire si le lecteur n'affiche aucune image ?

Vérifiez d'abord les connexions des câbles. Assurez-vous que l'entrée sélectionnée sur le téléviseur est correcte. Si le problème persiste, maintenez le bouton du panneau avant enfoncé pendant environ 5 secondes pour basculer entre les modes NTSC/PAL.

Comment utiliser la fonction BD-Live ?

Pour profiter des contenus BD-Live, connectez le lecteur à Internet via un câble Ethernet, insérez une clé USB (2 Go ou plus, format FAT32/16) dans le port USB/BD STORAGE, puis activez la connexion Internet dans le menu SETUP.

Puis-je lire des fichiers multimédias depuis un ordinateur ?

Oui, le lecteur est certifié DLNA. Installez un serveur DLNA (comme Windows Media Player 12) sur votre ordinateur, connectez les deux appareils au même réseau, puis sélectionnez le serveur dans le menu HOME du lecteur.

Comment mettre à jour le logiciel du lecteur ?

Vous pouvez mettre à jour le logiciel via disque, clé USB ou réseau. Téléchargez le fichier de mise à niveau sur le site Yamaha, puis allez dans SETUP > Réglages Généraux > Système > Mettre à niveau et choisissez la source.

Que signifie le code de région sur les disques ?

Les disques BD et DVD possèdent des codes régionaux. Par exemple, un disque de région B ne peut être lu que sur un lecteur de région B ou ALL. Le code de région du lecteur BD-S667 est indiqué sur l'étiquette ; vérifiez qu'il correspond à celui de vos disques.

Mon disque ne se charge pas correctement, que faire ?

Assurez-vous que le disque est inséré correctement, face imprimée vers le haut. Nettoyez le disque avec un chiffon doux et humide (eau uniquement) du centre vers le bord. Vérifiez que le disque est compatible et finalisé (pour les supports enregistrés).

Comment régler la langue des menus ?

Appuyez sur SETUP, allez dans Réglages Généraux > Langue > Affichage à l'écran, puis choisissez votre langue (Français, English, etc.). La modification est immédiate.

Le son ne sort pas ou est déformé, que vérifier ?

Vérifiez le volume et les connexions audio. Assurez-vous que le paramètre Sortie audio (HDMI ou COAXIAL/OPTIQUE) dans le menu SETUP est réglé sur Bitstream, PCM ou Reencode selon votre équipement. Pour les fonctions d'incrustation, réglez sur PCM ou Reencode.

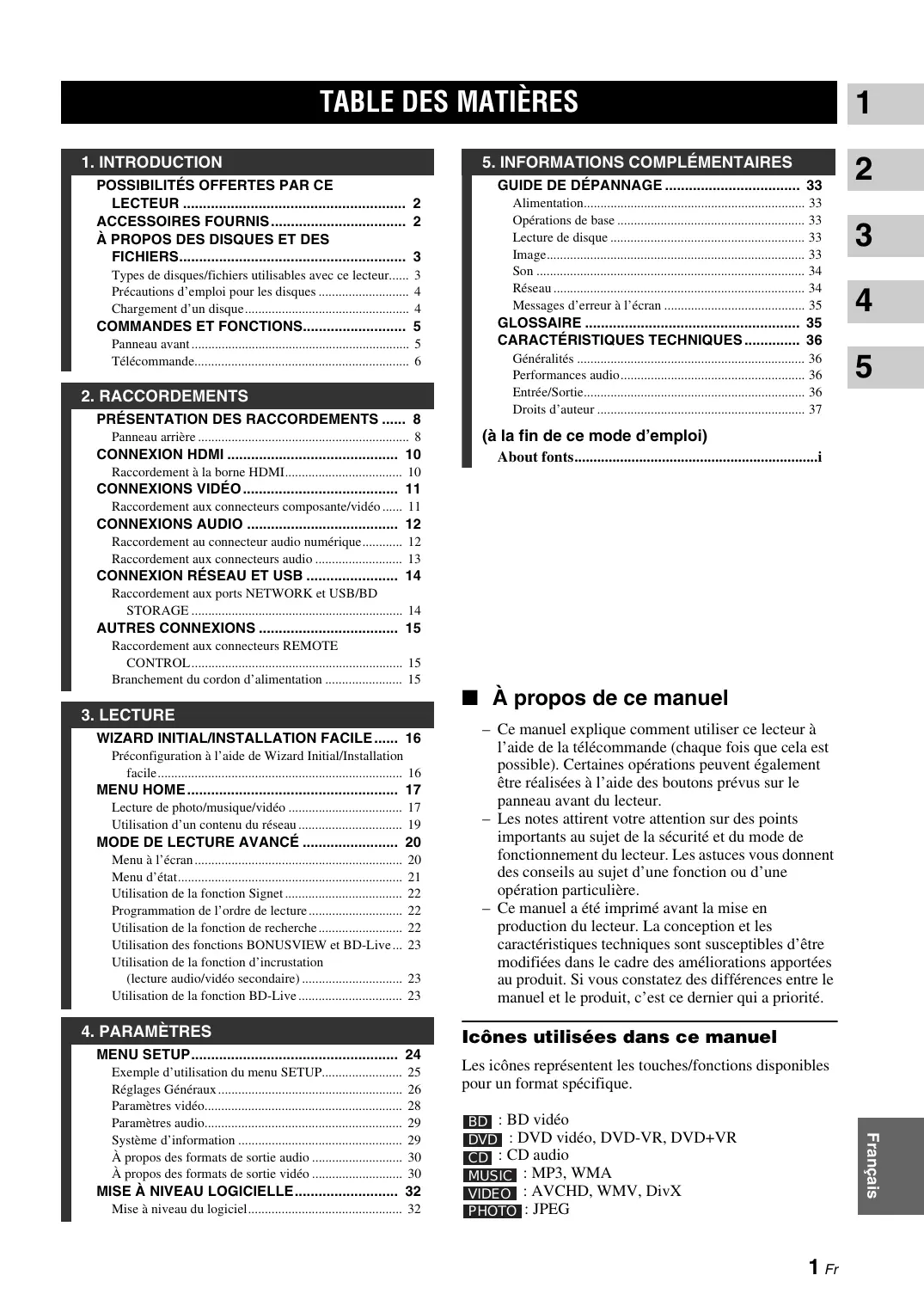

MODE D'EMPLOI BD-S667 YAMAHA

Types de disques/fichiers utilisables avec ce lecteur.... 3

Précautions d'emploi pour les disques 4

Chargement d'un disque 4

COMMANDES ET FONCTIONS 5

Panneau avant. 5

Télécommande. 6

2. RACCORDEMENTS

PRÉSENTATION DES RACCORDEMENTS...... 8

Panneau arrirée 8

CONNEXION HDMI 10

Raccordement à la borne HDMI. 10

CONNEXIONS VIDEO 11

Raccordement aux connecteurs composante/video..... 11

CONNEXIONS AUDIO 12

Raccordement au connecteur audio numérique 12

Raccordement aux connecteurs audio 13

CONNEXION RÉSEAU ET USB 14

Raccordement aux ports NETWORK et USB/BD STORAGE 14

AUTRES CONNEXIONS 15

Raccordement aux connecteurs REMOTE CONTROL 15

Branchement du cordon d'alimentation 15

3. LECTURE

WIZARD INITIAL/INSTALLATION FACILE..... 16

Preconfiguration à l'aide de Wizard Initial/Installation facile 16

MENU HOME 17

Lecture de photo/musique/video 17
Utilisation d'un contenu du réseau 19

MODE DE LECTURE AVANCE 20

Menu à l'écran 20

Menu d'etat. 21

Utilisation de la fonction Signet 22

Programmation de l'ordre de lecture 22

Utilisation de la fonction de recherche 22

Utilisation des fonctions BONUSVIEW et BD-Live... 23

Utilisation de la fonction d'incrustation (lecture audio/vidéo secondaire) 23

Utilisation de la fonction BD-Live 23

4. PARAMÉTRES

MENUSETUP 24

Exemple d'utilisation du menu SETUP. 25

Réglages Généaux 26

Paramètres video. 28

Parametres audio. 29

Système d'information 29

A propos des formats de sortie audio 30

A propos des formats de sortie video 30

MISE A NIVEAU LOGICIELLE 32

Mise à niveau du logiciel 32

5. INFORMATIONS COMPLEMENTAIES

GUIDE DE DÉPANNAGE 33

Alimentation 33

Opérations de base 33

Lecture de disque 33

Image 33

Son 34

Réseau 34

Messages d'erreur à l'écran 35

GLOSSaire 35

CHARACTERISTIQUES TECHNIQUES 36

Généralités 36

Performances audio. 36

Entree/Sortie. 36

Droits d'auteur 37

(a la fin de ce mode d'emploi)

About fonts..

À propos de ce manuel

• Ce manuel explique comment utiliser ce lecteur à l'aide de la télécommande (chaque fois que cela est possible). Certaines opérations peuvent également être réalisées à l'aide des boutons prévus sur le panneau avant du lecteur.
• Les notes attrent votre attention sur des points importants au sujet de la sécurité et du mode de fonctionnement du lecteur. Les astuces vous donnent des conseils au sujet d'une fonction ou d'une opération particulière.
• Ce manuel a été imprimé avant la mise en production du lecteur. La conception et les caractéristiques techniques sont susceptibles d'être modifiées dans le cadre des améliorations apportées au produit. Si vous constazez des différences entre le manuel et le produit, c'est ce dernier qui a priorité.

Icônes utilisées dans ce manuel

Les iconônes représentent les touches/fonctions disponibles pour un format spécifique.

BD:BD video
DVD : DVD video, DVD-VR, DVD+VR
CD : CD audio
MUSIC : MP3, WMA
VIDEO : AVCHD, WMV, DivX
PHOTO : JPEG

POSSIBILITÉS OFFERTES PAR CE LECTEUR

Réglage de la langue, de la résolution et du format d'image p. 16

Ce lecteur permet de définir la langue qui convient et les paramètres relatifs au téléviseur.

Lecture de disques BD/DVD/CD en vente dans le commerce* → p. 20

Outre les disques BD, ce lecteur permet de dire des nombreux autres formats de disques.

Prise en charge des fonctions BONUSVIEW, BD-Live, etc.* p. 23

Ce lecteur permet de profiter des bonus disponibles à partir des dernières versions de disques BD.

Lecture des fichiers Video, Musique et Photo enregistrés sur disque*

Ce lecteur est prévu pour dire le contenu des disques que vous avez enregistrés.

Lecture des fichiers Video, Musique et Photo enregistrés sur disque/periphérique mémoire USB*

Ce lecteur est prévu pour lre contenu des disques/periphériques mémoire USB enregistrés.

Lecture des fichiers Video, Musique et Photo enregistrres sur un serveur de réseau domestique* **

Il est possible de dire le contenu d'un ordinateur sur un téléviseur ou un ampli-tuner AV en raccordant ce lecteur à un serveur de réseau.

Contrôle à distance des apparèils (teléviseur, ampli-tuner AV, etc.) à l'aide de la télécommande

Il suffit de connecter vos-appareils à l'aide d'un cable HDMI pour pouvoir les commander à l'aide de la fonction Contrôle HDMI de la télécommande.

• Pour en savoir plus sur les types et formats de disque compatibles, reportez-vous à la page 3.
  ** Il est nécessaire de définir un paramètre de configuration réseau pour tirer parti de cette fonction.

ACCESSIONS FOURNIS

Assurez-vous que le produit a eté livré avec tous les accessoires suivants.

Télécommande

Cordon d'alimentation

À PROPOS DES DISQUES ET DES FICHIERS

Types de disques/fichiers utilisables avec ce lecteur

• Ce lecteur accepte les disques de 12cm et de 8cm .
  Aucun adaptateur 8cm - 12cm n'est nécessaire.
• Utilisez des disques conformes aux standards compatibles indiqués par les logos officiers sur l'étiquette du disque. La lecture de disques non conformes à ces standards n'est pas garantie. En outre, le fait de pouvoir direc ces disques ne garantit ni la qualité d'image ni la qualité du son.

Type de disque	Format d'enregistrement	Format des données
BD-ROM/BD-R/ BD-RE	BD video	--
DVD-ROM	DVD video	--
DVD-R/DVD-R DL/DVD-RW	DVD video/DVD- VR/AVCHD/Disque de données	DivX/WMV/MP3/ WMA/JPEG
DVD+R/DVD+RLD/DVD+RW	DVD video/DVD+VR/AVCHD/ Disque de données	DivX/WMV/MP3/ WMA/JPEG
CD-ROM	CDDA/HDCD	--
CD-R/CD-RW	CDDA/Disque de données	DivX/WMV/MP3/ WMA/JPEG
USB	--	DivX/WMV/MP3/ WMA/JPEG
Réseau	--	WMV/MP3/WMA/ JPEG

Informations sur la gestion des régions
Destination	BD matériel	DVD matériel
États-Unis et Canada	Code de région « A » ou « ALL » (toutes régions)	Numéro de région « 1 » ou « ALL » (toutes régions)
Asie	Code de région « A » ou « ALL » (toutes régions)	Numéro de région « 3 » ou « ALL » (toutes régions)
Amérique centrale et du Sud	Code de région « A » ou « ALL » (toutes régions)	Numéro de région « 4 » ou « ALL » (toutes régions)

Informations sur la gestion des régions
Destination	BD video	DVD video
Europe	Code de région « B » ou « ALL » (toutes régions)	Numéro de région « 2 » ou « ALL » (toutes régions)
Australie	Code de région « B » ou « ALL » (toutes régions)	Numéro de région « 4 » ou « ALL » (toutes régions)
Russia	Code de région « C » ou « ALL » (toutes régions)	Numéro de région « 5 » ou « ALL » (toutes régions)
Chine	Code de région « C » ou « ALL » (toutes régions)	Numéro de région « 6 » ou « ALL » (toutes régions)

• Les lecteurs et disques BD/DVD video comportent des codes régionaux qui déterminent la région dans laquelle un disque pourrait être lu.
• Les opérations et fonctions des BD/DVD video peuvent différer des explications données dans ce mode d'emploi et certaines opérations peuvent être interdites en raison de réglages du fabricant du disque.
• Si un écran de menu ou des instructions de fonctionnement s'affichent pendant la lecture d'un disque, suivez les indications affichées.

Notes

• Certains disques figurant dans les tableaux ci-contre peuvent ne pas être lus.
• N'oubliez pas de finaliser tous les supports d'enregistrement que vous avez l'intention de生存 sur ce lecteur.
  -La « finalisation » désigne un traitement effectué durant l'enregistrement d'un disque de sorte que ce disque puisse être lu à la fois sur ce lecteur et sur d'autres lecteurs/enregistreurs. Seuls les disques finalisés pourrait être lus sur ce lecteur. (Ce lecteur ne possède pas de fonction pour finaliser les disques.)

-La lecture de l'ensemble des fichiers contenus sur le disque,le periphérique mémoire USB et le réseau n'est pas garantie.
- Il n'est pas possible de dire un fichier dont les droits d'auteur sont protégés, via un périphérique mémoire USB ou le réseau.

Configuration requise pour la lecture des fichiers audio MP3/WMA

• Fréquence d'échantillonnage : entre 32 et 48 kHz
• Débit binaire: 8 à 320 kbits/s (MP3), 32 à 192 kbits/s (WMA)

Configuration requise pour la lecture des fichiers WMV

• WMV9, résolution maximale de 1920 × 1080 .

■ Précautions d'emploi pour les disques

Attention aux rayures et à la poussière

• Les disques BD, DVD et CD sont sensibles à la poussière, aux traces de doigs et particulièrement aux rayures. Un disque rayé risque de ne pas pouvoir être lu sur ce lecteur. Manipulez les disques avec soin et rangez-les en lieu sûr.

Rangement correct des disques

Posez le disque au centre de son boîtier et rangez le boîtier et le disque en position verticale.

Évitez de ranger les disques dans des endroits exposés aux rayons directs du soleil, à proximé d'appareils de chauffage ou dans des endroits très humides. Ne faites pas tomber les disques et ne les soumettez pas à de fortes vibrations ni à des chocs violents. Évitez de ranger les disques dans des endroits très poussiétaux ou très humides.

Précautions de manipulation

• Si la surface du disque est encrassée, essuyez-la délicatement avec un chiffon doux et humide (à l'eau uniquement). Lorsque vous essuyez un disque, déplacez toujours le chiffon du centre vers le bord.

• N'utilisez pas de nettoyants en atomiseur contenant du benzène, du diluant, des liquides de protection contre l'électricité statique ou tout autre solvant.

• Ne touchez pas la surface du disque.

• Ne collez pas de papier ou des étiquettes adhésves sur les disques.
• Si la surface de lecture d'un disque est encrassée ou rayée, le lecteur peut en déduire que le disque est incompatible et ejecter le plateau de disque ou bien le disque risque de ne pas être lu correctement. Essuyez la saleté sur la surface de lecture avec un chiffon doux.

Nettoyage de la lentille du capteur optique

• N'utilisez jamais de disque de nettoyage en vente dans le commerce. L'utilisation de ces disques peut endommager la lentille.
• Confiez le nettoyage de la lentille au SAV agrée par Yamaha le plus proche.

Chargement d'un disque

• Insérez le disque avec la face imprimée vers le haut.
• Dans le cas d'un disque enregistré des deux cotoés, tournez la face à生存 vers le bas.

Notes

• La lecture peut commencer automatiquement en fonction du disque et du réglage besoin pour ce lecteur.
• Avec certains disques, il est possible que le menu soit affché en premier.
• La durée de chargement du disque peut varier selon le disque.

COMMANDES ET FONCTIONS

Panneau avant

① (Mise sous tension/Mise en voille)
② Port USB (p. 14)
③ Témoin: S'allume au démarrage du lecteur.
④ Afficheur du panneau avant
⑤ Plateau de disque (p. 4)
(6) (Ejection) (p. 4)

(Recherche arrêté/Saut arrêté) : Exercer une simple pression pour un saut arrêté ou maintainir enforcé pour une recherche vers l'arrêté.
(Recherche avant/Saut avant): Exercer une simple pression pour un saut avant ou maintainir enforcé pour une recherche vers l'avant.
(19) Lecture
(10) (Pause)
(11) (Arrêt)

Insertion des piles dans la télécommande

Notes

• N'exposez pas la télécommande à des chocs, de l'eau ou une humidité excessive.
• La télécommande risque de ne pas fonctionner si le capteur de télécommande du lecteur est directement exposé au soleil ou à un éclairage violent.
• Une utilisation incorrecte des piles risque de provoquer une fuite ou un éclatement. Lisez et respectez les averissements au sujet des piles.
• Ne mélangez pas des piles neuves avec des piles usages, ni des piles de marques différentes.
• Retirez les piles si vous n'avez pas l'intention d'utiliser la télécommande pendant une période prolongée.
• Respectez les réglementations nationales au sujet de la mise au rebut des piles.

Portée approximative de la télécommande

■ Telecommande

Note

• Le symbole apparait dans le coin supérieur gauche de l'écran si la fonction correspondant à la touche n'est pas disponible.

① Émetteur de signaux infrarouges : Envoie des signaux infrarouges. Dirigez l'émetteur de la télécommande vers le capteur de l'appareil de destination (p. 5).
② TRANSMIT: Clignote pendant l'émission de signaux infrarouges de la télécommande.
③ MARKER DVD VIDEO : Permet de définir un Signet (p. 22) au niveau d'un point précis d'un film. Àpres avoir créé un Signet, il suffit d'appuyer sur cette touche pour acceder directement à ce point. Vous avez la possibilité de définir un maximum de 12 signets.
④ ▲:Ouvre/referme le plateau de disque.

⑤ Touches de couleur BD: Servez-vous de ces touches conformément aux instructions à l'écran.
(6) Touches numériques : Permettent de saisir des nombres ou de passer directement, en cours de lecture, à la piste ou au chapitre correspondant au numéro saisi.
⑦ CLEAR: Efface le nombre saisi ou l'entrée définie.
⑧ PROGRAM CD DVD : Permet de définir l'ordre de lecture (p. 22). Vous pouvez étabir une liste de 15 pistes (dans le cas d'un CD audio) ou de 15 titres/ chapitres (dans le cas d'un DVD-video).
⑨ PIP BD: Active/désactive la fonction d'incrustation (image dans l'image) (p. 23). Marque PIP (Pip) apparait sur l'écran lorsque cette fonction est disponible. Vous pouvez également seLECTIONner cette fonction à partir du menu à l'écran (p. 20).

Note

• Marque PIP s'affiche à condition d'avoir activé la fonction Marque PIP (p. 27).

10 2ND AUDIO BD: Active/désactive les données audio secondaires pour les incrustations (image dans l'image) (p. 23) et commentaires audio. Deuxieme Marque Audio (D) apparait sur l'écran lorsque cette fonction est disponible. Vous pouvez également sélectionner cette fonction à partir du menu à l'écran (p. 20).

Note

• Deuxieme Marque Audio s'affiche a condition d'avoir activé la fonction Deuxieme Marque Audio (p. 27).

⑪ HOME: Permet d'afficher l'écran de menu HOME (p. 17).
12 TOP MENU BD DVD: Affiche l'écran du menu principal (p. 36) si le disque contient un menu. Sélectionnez l'options voulue à l'aide des touches ▲/▼/▲ et ENTER.

Note

• Étant donné que certaines opérations variant en fonction du disque, conformez-vous aux instructions affichées dans chaque écran de menu.
  13 Touches de curseur ( / / ) : Déplacent la sélection (entree en surbrillance) sur 1'ecran de menu.

ENTER: Sélectionne le menu ou l'entrée en surbrillance.

(14) RETURN: Permet de revenir au menu ou à l'écran précédent, etc.

15 ANGLE BD DVD : Permet de changer l'angle de vue de laamera si la video est enregistrée sous plusieurs angles de prise de vue. Marque Angle ( ) apparait sur l'écran lorsque cette fonction est disponible. Vous pouvez également seLECTIONner cette fonction à partir du menu à l'écran (p. 20).

Note

• Marque Angle s'affiche à condition d'avoir activé la fonction Marque Angle (p. 27).

16 SUBTITLE BD DVD VIDEO : Permet de changer la langue des sous-titres (p. 36) lorsque cela est possible. Vous pouvez également seLECTIONner cette fonction à partir du menu à l'écran (p. 20).
⑦ Touches de contrôle

: Effectue une recherche arrêté/avant. Chaque nouvelle pression sur la touche fait varier progressivement la vitesse de recherche (jusqu'à 5 incréements dans chaque sens). Appuyez sur pour reprendre la lecture dans des conditions normales.

() / () BD DVD: Effectue une lecture au ralenti arrêté/avant. Chaque nouvelle pression sur la touche fait varier progressivement la vitesse de ralenti (jusqu'à 4 incréments dans chaque sens). Ces touches permettent également de procéder à une lecture image par image avant/arrêtependant une pause.

Appuyez sur pour reprendre la lecture dans des conditions normales.

: Interrompt la lecture. Pour arreter complètement la lecture, appuyez deux fois sur cette touche.
: Effectue une pause.
:Lance la lecture.
: Effectue un saut arrriere/avant.

Notes

• Certains disques BD/DVD ne sont pas compatibles avec la fonction de lecture image par image avant/ arrêté.
• Le lecteur reprend la lecture à l'emplacement du dernier arrêt. Pour reprendre la lecture depuis le début, appuyez sur , puis sur ▶

18 STATUS: Affiche diverses informations au sujet du mode de lecture (p. 21).
19 AUDIO BD DVD : Permet de changer la langue de diffusion ou le format audio. Vous pouvez également selectionner cette fonction à partir du menu à l'écran (p. 20).
20 ZOOM DVD VIDEO PHOTO : Effectue un zoom avant/arrière. Chaque nouvelle pression sur la touche grossit ou réduit progressivement la vue à l'écran (jusqu'à 3 incréments dans chaque sens).

② ON SCREEN: Affiche le menu à l'écran (p. 20).
22 POP-UP MENU BD DVD : Affiche un menu contextual. Le contentu du menu affiché dépend du disque. Pour en savoir plus sur l'accès au menu contextual et sur son fonctionnement, consultez les instructions du disque.

Selon le DVD, vous pouvez afficher l'écran du menu principal en appuyant sur POP-UP MENU.

Permet de dire un morceau ou une scene que vous souhaitez repeter.

1 Appuyez sur A/B à l'endetroit où vous souhaitez commencer la lecture. « A- » apparait à l'écran.
2 Appuyez à nouveau sur A/B à l'endetroit où vous souhaitez terminer la lecture. « A-B » apparait maintainant à l'écran. La lecture en boucle commence.
3 Pour annuler la lecture en boucle, appuyez sur A/B. « A-B » disparaît de l'écran pour indiquer que la lecture en boucle est terminée.

Note

• Les conditions d'exécution de cette fonction sont liées aux specifications du disque.

Permet de changer de mode de répétition. Appuyez plusieurs fois de suite sur cette touche pour faire votrechioix parmi les différents modes proposés.

: Repète le titre en cours de lecture.
CH: Repete le chapitre en cours de lecture.
[Al]: Repète l'intégralité des pistes/fichiers du disque/dossier.
: Repète la piste ou le fichier en cours de lecture.

25 DIGEST PHOTO : Donne un aperçu des photos par planche de 12 photos miniatures. Dans ce mode de visualisation, accédez à la page suivante/préciendra à l'aide des touches /
SEARCH BD DVD CD VIDEO MUSIC :

Permet de passer directement à l'emplacement indiqué pendant la lecture. Pour en savoir plus sur cette fonction, reportez-vous à la section « Utilisation de la fonction de recherche » (p. 22). Vous pouvez également sélectionner cette fonction à partir du menu d'etat (p. 21).

②7 : Permet d'allumer ce lecteur ou de leMETRE en veille.
28 SETUP: Affiche l'écran de menu SETUP (p. 24).

PRÉSENTATION DES RACCORDEMENTS

Déterminez le mode de raccordement qui convient pour votre apparéil video/audio. Nous vous conseillons d'utiliser la borne HDMI, car celle-ci garantit un signal audio et video numérique de haute qualité via une seule connexion. Si vous utilisez d'autres bornes/connecteurs, effectuez les raccordements video avant les raccordements audio.

Panneau arrête

Raccordement à la borne HDMI

• La borne HDMI offre une image et un son numériques de qualité supérieure.
• Reliez fermement chaque extrémité du cable HDMI (disponible dans le commerce) aux bornes HDMI appropriées.
• Reportez-vous à la page 30 pour en savoir plus sur les formats de sortie audio/vidéo disponibles.
• Utilisez exclusivement des câbles HIGH SPEED HDMI portant le logo HDMI (illustré sur la quatrième de couverture).

Attention!

Ne branchez pas ce lecteur sur une prise secteur tant que vous n'avez pas effectué tous les raccordements nécessaires.

Astuces

• Si vous utilisez la fonction Contrôle HDMI, reportez-vous à la section « Contrôle HDMI » (p. 26).
• Pour en savoir plus sur le mode de sortie de laborne HDMI, reportez-vous à la section « HDMI » (p. 29).

CONNEXIONS VIDÉO

Raccordement aux connecteurs composante/vidéo

• Les connecteurs composante/vidéo vous offriront une image de qualité supérieure et une reproduction fidèle des couleurs.
• Reliez fermement chaque extrémité d'un cable video composante (en vente dans le commerce) ou d'un cable audio/ video aux connecteurs COMPONENT ou au connecteur VIDEO.
• Reportez-vous à la page 30 pour en savoir plus sur les formats de sortie video disponibles.

Attention!

Ne branchez pas ce lecteur sur une prise secteur tant que vous n'avez pas effectué tous les raccordements nécessaires.

Note

• Si vous lisez l'image par le biais d'un magnétoscope, celle-ci peut être déformée en raison de la fonction de protection contre la copie.

CONNEXIONS AUDIO

Raccordement au connecteur audio numérique

• Vous pouvez racorder votre équipement audio ou le téléviseur au connecteur COAXIAL ou à la borne OPTICAL.
• Reliez fermement chaque extrémité d'un cable audio numérique coaxial ou d'un cable optique (tous deux en vente dans le commerce) aux connecteurs audio numériques coaxiaux ou aux bornes audio numériques optiques appropriés.
• Reportez-vous à la page 30 pour en savoir plus sur les formats de sortie audio disponibles.

Attention!

Ne branchez pas ce lecteur sur une prise secteur tant que vous n'avez pas effectué tous les raccordements nécessaires.

Ampli-tuner AV

Ampli-tuner AV
Televiseur

Astuce

• Pour en savoir plus sur le mode de sortie du connecteur COAXIAL ou de la borne OPTICAL, reportez-vous à la section « COAXIAL/OPTIQUE » (p. 29).

Raccordement aux connecteurs audio

• Vous pouvez racorder votre équipement audio ou le téléviseur aux connecteurs de sortie audio droite et gauche (AUDIO OUT L/R) de ce lecteur.
• Reliez fermement l'extrémité du cable audio/vidéo (fourni) aux connecteurs AUDIO OUT L/R.
• Reportez-vous à la page 30 pour en savoir plus sur les formats de sortie audio disponibles.

Attention!

Ne branche pas ce lecteur sur une prise secteur tant que vous n'avez pas effectué tous les raccordements nécessaires.

CONNEXION RÉSEAU ET USB

■ Raccordement aux ports NETWORK et USB/BD STORAGE

• Il est possible de dire le contenu d'un ordinateur en reliant ce lecteur à un réseau.
• La connexion à Internet vous donne accès à une grande variété de bonus interactifs lors de la lecture de disques compatibles BD-Live. Pour en savoir plus au sujet des fonctions BD-Live, reportez-vous à la page 23.
• Vous pouvez insérer une clé USB (de 2 Go ou plus et au format FAT 32/16) dans le port USB/BD STORAGE dans le but de sauvegarder les données BD-Live ou d'effectuer la mise à niveau logicielle de ce lecteur.
• Reliez fermement l'extrémité d'un cable réseau (en vente dans le commerce) au port NETWORK et insérez une clé USB (en vente dans le commerce) dans le port USB/BD STORAGE.
• Utilisez exclusivement un cable réseau blinde à paire torsadée STP (Shielded Twisted Pair).
• Une connexion Internet haut débit (telle qu'illustrée ci-dessous) est nécessaire.
• Reliez l'autre extrémité du cable réseau au concentrateur/routeur haut débit.
• La clé USB reliée au port USB sur le panneau avant fonctionne de la même manière que celle introduite dans le port USB/BD STORAGE sur le panneau arrêté.

Avant d'utiliser la clé USB

ATTENTION :

• Ne retirez pas la clé USB et ne débranchez pas le cordon d'alimentation tant que l'opération BUDA (p. 35) ou la mise à niveau logicielle n'est pas terminée.
• N'utilisez pas de rallonge USB pour raccorder une clé USB au port USB/BD STORAGE du lecteur. L'utilisation d'une rallonge USB peut entraîner un dysfonctionnement du lecteur.

Note

Yamaha ne saurait garantir que ce lecteur fonctionne avec toutes les marques de clés USB.

Notes

• Une connexion Internet haut débit nécessite un abonnement auprès d'un fournisseur d'accès à Internet. Adressez-vous au fournisseur d'accès à Internet le plus-Proche pour en savoir plus.
• Reportez-vous au mode d'emploi de votre équipement, car la méthode de connexion et l'appareil raccordé peuvent différer selon votre environnement Internet.
• Utilisez un cable réseau/outeur compatible 10BASE-T/100BASE-TX.

Après le raccordement

• Si vous souhaitez définir manuellement le paramètre de configuration réseau, reportez-vous à la section « Réseau » (p. 27).
• Pour lire le contenu d'un ordinateur sur votre réseau, reportez-vous à la section « Utilisation d'un contenu du réseau » (p. 19).

Raccordement aux connecteurs REMOTE CONTROL

• Vous pouvez transmettre et receivevoir les signaux de commande à distance grâce aux connecteurs REMOTE CONTROL (OUT/IN).
• Reliez fermement les extrémites des câbles mono avec fiches mini-jack de 3,5mm (en vente dans le commerce) aux connecteurs REMOTE CONTROL (OUT/IN) appropriés.
• Si vous ampli-tuner AV est un produit Yamaha et a la possibilité de transmettre des signaux de commande SCENE, vous pouvez profiter de la fonction SCENE.

Attention!

Ne branchez pas ce lecteur sur une prise secteur tant que vous n'avez pas effectué tous les raccordements nécessaires.

Astuces

• Pour en savoir plus sur la fonction SCENE, reportez-vous au mode d'emploi de votre ampliturer AV Yamaha.
• Vous avez la possibilité de relier un apparéil Yamaha (tel qu'un lecteur CD) disposant de la fonction SCENE au connecteur REMOTE CONTROL (OUT) de ce lecteur.

■ Branchement du cordon d'alimentation

• ÀpRES avoir effectué tous les raccordements nécessaires, branchez une extrémité du cordon d'alimentation sur le connecteur d'alimentation à l'arrête du lecteur, puis branchez l'autre extrémité du cordon sur une prise secteur.

Note

• AFIN DE RÉDUIRE LES RISQUES
  D'ÉLECTROCUTION, NE TOUCHEZ PAS LES PIEÇES NON ISOLEES DES CÂBLES LORSQUE LE CORDON D'ALIMENTATION EST BRANCHÉ.

WIZARD INITIAL/INSTALLATION FACILE

Preconfiguration à l'aide de Wizard Initial/Installation facile

La fonction Wizard Initial/Installation facile permet de définir la langue, la résolution et le format d'image.

L'écran Wizard Initial s'affiche lors de la première mise sous tension de ce lecteur juste après l'achat ou à la suite d'une mise à niveau. Vous pouvez procéder aux mêmes réglages à partir du menu SETUP Systeme Installation facile.

1 Dés que l'écran Installation facile apparait, appuyez sur ENTER pour préconfigurer votre lecteur (Installation facile).

2 Appuyez sur / pour selectionner la langue que vous souhaitez afficher à l'écran, puis appuyez sur ENTER.

3 Appuyez sur / pour selectionner la résolution qui convient, puis appuyez sur ENTER. Pour plus de détails à ce sujet, reportez-vous à la section « Résolution » (p. 28).

4 Appuyez sur / pour désir le format d'image, puis appuyez sur ENTER. Pour plus de détails à ce sujet, reportez-vous à la section « Ecran TV » (p. 28). La procédure de préconfiguration (Installation facile) est terminée.

Note

• Si aucune image n'apparait sur le téléviseur à l'issue de la procédure Wizard Initial/Installation facile, reportez-vous à la section « GUIDE DE DÉPANNAGE » (p. 33).

Le menu HOME permet de passer en revue et dire des fichiers multimédia sur des disques de données, sur des clés USB ou sur votre réseau.

Note

• Pour en savoir plus sur les types et formats de disque compatibles, reportez-vous à la page 3.

Lecture de photo/musicique/video

Opérations de base

/ : Déplacant la seLECTION (entree en surbrillance).
: Revient au dossier parent.
Active/désactive la seLECTION d'un dossier/fichier unique.

HOME: Accede à l'écran du menu HOME ou quitte cet écran.

ENTER: Confirmé le dossier/fichier besoin.

POP-UP MENU : Ouvre Menu Modi.

Icônes affichées dans la partie supérieure du menu HOME

:Permet de litre le contentu du disque introduit dans le plateau ou d'afficher le contentu du disque de données.
:Permet d'afficher le contenu de la clé USB connectee au port USB et/ou au port USB/BD STORAGE.
: Permet de rechercher un serveur DLNA (p. 19) sur le réseau.
:Permet d'afficher le contenu du serveur DLNA reconnu.
Permet d'afficher le contenu d'une liste de lecture (p. 18).

Procedure de lecture des fichiers dans un dossier donné

Exemple : Sélection d'un fisier video sur une clé USB

Note

• Arrétez la lecture de la video avant d'acceder à l'écran de menu HOME.

1 Appuyez sur HOME pour afficher l'écran de menu HOME.

2 Sélectionné la source du fichier que vous avez l'intention de dire, puis appuyez sur ENTER.

3 Sélectionnez le dossier qui vous interesse (Photo, Musique, Video ou AVCHD), puis appuyez sur ENTE. Pour revenir au dossier parent, appuyez sur « ou sélectionné »

Note

• Seul le type de fichierChoisi au cours de cette etape sera presenté à l'etape suivante. Si vous selectionnez, par exemple, le dossier Photo, vous verrez uniquement des fichiers image par la suite. Si vous n'vez plus I'intention de dire des photos, il suffit de revenir à cette vue hierarchique et de selectionner un autre type de fichier.

4 Sélectionnez le(s) dossier(s) contenant le fichier à dire.

5 Sélectionnez le fichier à生存, puis appuyez sur ENTER.

Si le fichier sélectionné est un fichier video, la lecture commence immédiatement.

S'il s'agit d'un fichier de musique, la lecture commence après l'affichage d'un écran d'état.

S'il s'agit d'un filchier image, le diaporama commence immédiatement.

Astuce

• Pourprésenter un diaporama avec un fond sonore, commencez par écouter la musique qui vous interesse, puis appuyez sur HOME pour revenir à l'écran de menu HOME et selectionnez le fichier image.

Note

• Selon le contenu du fichier affché, vous risquez de ne pas pouvoir lancer la lecture.

Opérations de visualisation des photos

Lorsque you visionnez des photos, les boutons de la télécommande fonctionnement de la façon suivante.

: Arrête le diaporama et revient à l'explorateur de fichiers.
: Effectue une pause au cours du diaporama.
: Lance la lecture du diaporama.
_1 : Passe à la photo suivante/Accélère la vitesse de défilament du diaporama (3 incréments).
: Revient à la photo précédente/Ralentit la vitesse de défilament du diaporama (3 incréements).
: Inverse une photo.
: Cree une copie miroir d'une photo.
: Fait pivoter une photo dans le sens contraire des aiguilles d'une montre.
Fait pivoter une photo dans le sens des aiguilles d'une montre.
ZOOM: Effectue un zoom avant/arrière (jusqu'à 3 incréments par zoom).

/ / / : Effectue un panoramaque en mode de zoom lorsque la taille de la photo est supérieure aux dimensions de 1'ecran.

DIGEST: Passe en mode d'aperçu sous forme de miniatures (p. 7). Dans ce mode de visualisation, accédez à la page suivante/préciédente à l'aide des touches /

Utilisation de la liste de lecture

Vous ave la possibilité d'ajouter vos fichiers favoris dans une liste de lecture et de lancer la lecture de ces fichiers à partir du dossierliste de lecture dans I'écran de menu HOME.

1 Appuyez sur POP-UP MENU après avoir affiché le dossier/fichier à ajouter ou supprimer dans la liste de lecture.
2 Sélectionnez l'une des options suivantes dans le menu contextuel.

Ajouter à la liste de lecture : Ajoute à la liste de lecture le fichier/dossier en surbrillance/coché.

Supprimer de la liste de lecture : Retire de la liste de lecture le fichier/dossier en surbrillance/coché.

Sélecter Totalité : Coche tous les dossiers/fichiers à l'intérieur du dossier ouvert. Vous pouze cocher un maximum de 100 dossiers/fichiers à la fois.

Effacer Totalité: Désélectionne tous les dossiers/ fichiers cochés à l'intérieur du dossier ouvert.

Suppr:FerneMenuModi.

Astuce

• Vous pouvez également vous servir de la touche pour sélectionner/désélectionner le fichier/dossier en surbrillance.

Note

• Si vous changez de dossier avant d'avoir ajoute les dossiers/fichiers cochés à la liste de lecture, votre sélection est automatiquement annulée.

3 Pour dire un fichier spécifique dans la liste de lecture, il suffit de selectionner le fichier voulu dans le dossier Liste de lecture à partir de l'écran de menu HOME.

Note

• Si vous enlevez le disque/la clé USB contenant un fichier ajoute à la liste de lecture, ce dernier est automatiquement retire de la liste de lecture.

Utilisation d'un contenu du réseau

Ce lecteur est un lecteur multimédia numérique certifié DLNA. Cela signifie que vous pouvez:gérer tout contenu à base de photos, musiques et vidés stocké sur des serveurs DLNA de votre réseau domestique.

A propos de DLNA

DLNA (Digital Living Network Alliance) permit de partager facilement des données multimédia numériques par l'intermédiaire d'un réseau domestique. Vous pouvez, en outre, diffuser sur votre télévisuer le contenu numérique provenant d'un ordinateur (sur lequel vous avez installé le calculiel serveur DLNA) ou de tout autre appareil compatible DLNA via ce lecteur. Pour relier ce lecteur à votre serveur DLNA, il est nécessaire d'effectuer certains réglages au niveau du serveur DLNA ou de l'appareil utilisé. Pour en savoir plus, reportez-vous à la documentation de votre calculiel serveur DLNA ou de l'appareil DLNA.

Lecture d'un contenu partagé

1 Pour dire des fichiers sur votre ordinateur, installez un calculiel serveur DLNA, tel que Windows Media Player 12, et partagez les fichiers en question.

Windows Media Player is une marque déposée ou une marque commerciale de Microsoft corporation aux États-Unis et/ou dans d'autres pays.

2 Allumez l'ordinateur sur lequel vous avez installe le logiciel serveur DLNA ou l'appareil DLNA relié à votre réseau domestique.

3 Appuyez sur HOME pour afficher l'écran de menu HOME. La liste des serveurs DLNA connectés est représentée à l'écran.

Notes

• Si vous serveur DLNA n'est pas repertorié, choisissez la fonction DLNA Search pour le recherche.
• Selon le serveur DLNA utilisé, il est possible que vous deviez autoriser l'utilisation de ce lecteur à partir du serveur.
• Pour dire le fichier sur le serveur DLNA, il est indispensable d'utiliser le même point d'accès pour connecter ce lecteur et le serveur.
• L'exécution des fichiers peut poser des problèmes de compatibilité en raison des restrictions liées aux caractéristiques des fichiers et du serveur DLNA.

4 Sélectionnez le fichier que vous avez l'intention de dire.

Notes

• Les conditions de fonctionnement de votre réseau domestique peuvent avoir une incidence sur le mode d'exécution et la qualité de lecture du fischier.
• Le partage des fichiers provenant de supports amovibles (tels que des clés USB ou un lecteur DVD de votre serveur multimédia) risque de poser des problèmes.

MODE DE LECTURE AVANÇÉ

Cette section traite de la lecture des disques BD et DVD vendus dans le commerce ( comme les films, par exemple), des CD et des disques DVD-RW/R enregistrés.

Note

• Les opérations de lecture de base sont décrites à la page 6.

■ Menu à l'écran

Le menu à l'écran donne accès aux principales fonctions. Pour afficher ce menu, appuyez sur la touche ON SCREEN. Il suffit ensuite d'appuyer sur / / / pour passer d'une option à l'autre, puis d'appuyer sur ENTER pour agir sur la fonction en question.

Le menu à l'écran contient les options suivantes.

Titre BD DVD VIDEO :

Indique le numéro du titre en cours de lecture. Il suffit de seLECTIONner le titre qui vous interesse pour y acceder directement.

Chapitre BD DVD VIDEO :

Indique le numéro du chapitre en cours de lecture. Il suffit de selectionner le chapitre qui vous interesse pour y acceder directement.

Plage/Fichier CD VIDEO MUSIC PHOTO :

Indique le numero de la piste ou du fichier en cours de lecture. Il suffit de selectionner la piste ou le fichier qui vous interesse pour y acceder directement.

Heure BD DVD CD VIDEO MUSIC :

Affiche la durée de lecture. Sélectionnez le type d'information qui vous intéressée :

Durée de lecture écoulée de la piste ou du titre/ chapitre/disque/fichier
Durée de lecture restante de la piste ou du titre/ chapitre/disque/fichier

Mode/Modèle de lecture

Indique le mode de lecture actuel. Vous avez le choix entre trois modes de lecture :

Normal : Lecture normale.

• Aléatoire: Lecture de chaque piste/fichier sans répétition.
• Random: Lecture aléatoire (répétition possible).

Astuce

• Pendant la lecture d'un DVD, vous avez la possibilité de selectionner la fonction Random All, Random TT (titre), Random CH (chapitre), Lecture aléatoire, Lecture Aléatoire TT (titre) ou Lecture Aléatoire CH (chapitre).

Audio BD DVD VIDEO :

Indique la langue ou le signal de diffusion audio du disque BD/DVD actuellément selectionné. Vous pouvez selectionner le type de son de votrechoix.

Angle BD DVD :

Indique le nombre de l'angle de vue actuellément sélectionné. Si la video est enregistrée sous plusieurs angles de prise de vue, vous étés libre d'en changer.

Sous-titres BD DVD VIDEO :

Indique la langue des sous-titres actuellément sélectionnée. Si les sous-titres sont disponibles dans d'autres langues, choisissez votre langue préférente.

le style de Sous-titres BD :

Indique le style des sous-titres actuellément selectionné. Cette fonction concerne uniquement les sous-titres externes de fichier video. Choisissez le style de texte des sous-titres qui vous interesse.

Bitrate BD DVD CD VIDEO MUSIC :

Indique le débit binaire du signal audio/vidéo.

Deuxieme Video BD

Active/désactive la fonction d'incrustation (image dans l'image) (p. 6).

Deuxieme Audio BD :

Active/désactive les données audio secondaires (p. 6).

Toujours eteint BD

Sur certains disques BD/DVD, la video marque une pause au point désigné en cours de lecture. Cette fonction a pour effet de reprendre automatiquement la lecture.

Recherche instantanée

Effectue un saut de 30 secondes.

Relecture instantanée

Permet de revenir 10 secondes en arrrière dans la video.

Diaporama PHOTO :

Indique la vitesse du diaporama. Vous avez le besoin entre trois vitesses différentes de la plus lente à la plus rapide : Ralenti/Moyen/Rapide.

Transitions PHOTO :

Indique la façon dont les photos sont presentées à l'écran. Vous pouvez changer le type de transition selon l'effet youlu.

Code PageVIDEO

Sélectionne le code de caractère du sous-titre ajouté à la video au format DivX (p. 35).

Menu d'etat

Ce menu vous donne diverses indications d'etat, comme par exemple, les sous-titres, l'angle de vue ou la seLECTION du titre pour la lecture directe. Pour afficher le menu d'etat, appuyez sur la touche STATUS. Ce menu contient les sous-menus suivants.

En cas de lecture d'un disque BD video/DVD video ou d'un fichier video

Exemple : Icones affichées lors de la lecture d'un disque BD

(1) Lecture en cours
② BDMV (Icène du type de disque/fichier video)
(3) (Numéro du titre en cours de lecture): Vous pouvez passer directement au titre voulu à l'aide de la touche SEARCH (p. 7).
(4) (Nombre du chapitre en cours de lecture): Vous pouvez passer directement au chapitre youlu à l'aide de la touche SEARCH (p. 7).
(5) (Durée de lecture écoulée): Vous pouvez passer directement au moment voulu à l'aide de la touche SEARCH (p. 7).
(6) (Sous-titre actuellément sélectionné): Vous pouvez changer la langue des sous-titres à l'aide de la touche SUBTITLE.
(SON actuellement sélection): Vous pouvez changer la langue de diffusion ou le format audio à l'aide de la touche AUDIO.
(8) (Mode de répétition): Affiche le mode de répétition actuel (p. 7).

En cas de lecture d'un CD audio ou d'un fichier de musique

Exemple : Icones affichées lors de la lecture d'un fichier de musique

(1) Lecture en cours
② (Mode de répétition): Affiche le mode de répétition actuel (p. 7).
③ (Icône du type de disque/fichier de musique)
(4) (Illustration) MUSIC : Affiche une des images du fichier, si le fichier en contient.
(5) (Numéro de la piste ou du fichier en cours de lecture): Vous pouvez passer directement à la piste voulue à l'aide de la touche SEARCH (p. 7).
(Informations) MUSIC : Affiche des informations relatives à la musique, si le fichier en contient.
(7) (Durée de lecture écoulée): Vous pouvez passer directement au moment voulu à l'aide de la touche SEARCH (p. 7).
(Barre de progression) MUSIC : Affiche le niveau de progression de la chanson en cours.

En cas de lecture d'une photo

(1) Lecture en cours
② （Icone du fichier d'image)
③ (Numero du fichier en cours d'affiche)
(4) (All) (Mode de répétition): Affiche le mode de répétition actuel (p. 7).
(5) (Vitesse du diaporama)

Utilisation de la fonction Signet DVD VIDEO

Vous pouvez repérer un point précis de la video à l'aide d'un Signet. Une fois le Signet créé, cette fonction permet d'acceder directement au point correspondant de la video. Vous avez la possibilité de définir un maximum de 12 signets.

1 Appuyez sur MARKER en cours de lecture du film pour insérer un Signet. Le numéro et l'etat du Signet sont automatiquement affichés.

Signet: 1/12

Titre: 1

Chapitre: 1

Heure: 00:01:26

2 ÀpRES avoir défini un Signet, maintenez la touche MARKER enforcée pour afficher la barre de selection Signet.

Titre:01	Chapitre:01	Heure:00:01:26									Signet
01	02	03	04	05	06	07	08	09	10	11	12
											Effacer

3 Appuyez sur / pour selectionner le Signet auquel vous souhaitez acceder, puis appuyez sur ENTER. Pour supprimer le Signet selectionné, appuyez sur CLEAR.

Note

• Une fois la lecture terminée (après avoir ejecté le disque ou appuyé deux fois sur ■, par exemple), les signets que vous aviez définis sont automatiquement effacés.

■ Programmation de l'ordre de lecture DVD CD

Il est possible de programmer l'ordre de lecture des pistes d'un CD ou des chapitres d'un DVD.

Appuyez sur PROGRAM en cours de lecture pour afficher la fenêtre PROGRAMME.

Vous avez la possibilité de programmer un maximum de 15 pistes/chapitres.

Exemple : Programmation de l'ordre de lecture des pistes d'un CD

1 Appuyez sur PROGRAM en cours de lecture.

2 Appuyez sur ENTER pour programmer l'ordre de lecture.

Dans le cas d'un CD, appuyez sur / pour sélectionner chacune des pistes dans l'ordre où vous souhaitez les jouer, puis appuyez sur ENTER.

Dans le cas d'un DVD, selectionnez des titres (réprésentés par leslettres TT) et des chapitres (réprésentés par leslettres CH) au lieu de pistes.

Pour-retirer une piste de la liste programmée, selectionnez la piste, puis appuyez sur CLEAR.

Pour annuler la lecture du programme, appuyez sur RETURN.

3 Une fois l'ordre de lecture établi, appuyez sur▶ pour valider et commencer la lecture du programme.
4 Pour annuler la lecture d'un programme, appuyez deux fois sur ■.

Utilisation de la fonction de recherche

Cette fonction permet d'acceder directement à un point précis du support en cours de lecture.

1 Appuyez sur SEARCH en cours de lecture. Cela a pour effet d'afficher la barre d'etat.
2 Appuyez sur / / / pour sélectionner l'une des entrées suivantes, puis appuyez sur ENTER.

BD DVD :

• Numéro du titre (symbolisé par )
• Numéro du chapitre (symbolisé par)
  Durée du titre écoulée (symbolisée par _pt
  Durée du chapitre écoulée (symbolisée par ch)

CD：

• Numéro de la piste (symbolisé par )
  Durée de la piste écoulée (symbolisée par TRACK)
  Durée du disque écoulée (symbolisable par disc)

VIDEO MUSIC :

• Numéro du fichier (symbolisé par )
  Durée du fichier écoulée (symbolisée par )

3 Appuyez sur / ou sur les touches numériques pourCHOISIR/ajuster la valeur de I'entree en surbrillance, puis appuyez sur ENTER pour acceder au point correspondant.
4 Pour fermer la barre d'etat, appuyez sur STATUS.

Utilisation des fonctions BONUSVIEW et BD-Live

Ce lecteur prend en charge les fonctions de lecture BONUSVIEW (p. 35) (BD-ROM Profil 1 Version 1.1) et BD-Live (p. 35) (BD-ROM Profil 2).

Note

• Les fonctions et la méthode de lecture varient en fonction du disque. Pour en savoir plus, reportez-vous aux instructions figurant sur le disque ou sur le mode d'emploi fourni.

Utilisation de la fonction d'incrustation (lecture audio/ video secondaire)

Si vous disposez d'un disque BD video contenant des données audio et video secondaires compatibles avec la fonction d'incrustation (image dans l'image), vous avez la possibilité de dire ces données dans un coin de l'écran en même temps que le contenu principal.

Image principale
Image secondaire

Lorsque le symbole Marque PIP (Pip) ou Deuxieme Marque Audio (E) est affché, appuyez sur PIP pour activer/ désactiver la fonction d'incrustation (image dans l'image).

Notes

• Pour écouter les données audio secondaires, n'oubliez pas de régler le paramètre de Sortie audio (COAXIAL/OPTIQUE ou HDMI) sur PCM ou Reencode (p. 29).
• Sur certains disques, il peut être nécessaire d'activer en plus les données audio secondaires dans le menu supérieur du disque (p. 6).
• Le son et l'image secondaires en incrustation peuvent êtrelus et supprimés automatiquement en fonction du contenu. Les zones affichables peuvent également être limitées.

Utilisation de la fonction BD-Live

1. Définisse les paramètres de configuration du réseau (p. 27).

2. Connectez la clé USB à ce lecteur (p. 14).

Les données BD-Live sont sauvegardées sur BUDA (p. 35) (mémoire USB raccordée à ce lecteur) Pour bénéficier de ces fonctions, insérez une clé USB (de 2 Go ou plus et de format FAT 32/16) compatible USB 2.0 haut débit (480 Mbits/s) sur le port USB/ BD STORAGE (p. 14) au dos de ce lecteur.

• Un dossier BUDA est créé automatiquement sur la clé USB, si besoin est.
• Si l'espace de stockage est insuffisant, les données ne seront pas copies/téléchargees. Dans ce cas, supprimez des données inutiles ou utilisez une nouvelle clé USB.
• Le chargement des données peut prendre un certain temps (lecture/écriture).

Notes

• Yamaha ne saurait garantir que ce lecteur fonctionne avec toutes les marques de clés USB.
• N'utilisez pas de rallonge USB pour racorder une clé USB au port USB/BD STORAGE du lecteur. L'utilisation d'une rallonge USB peut entraîner un dysfonctionnement du lecteur.

3. Lancez la lecture du disque.

4. Executeur BD-Live conformément aux instructions du disque.

Notes

• Suivez les consignes fournies dans la notice du disque BD pour dire les contenus BD-Live, etc.
• Pour tirer parti des fonctions BD-Live, effectuez la connexion au réseau (p. 14) et définièse les paramètres de configuration du réseau (p. 27).
• Reportez-vous à la section « Connection BD-Live » (p. 28) si vous souhaitez restreindre l'accès aux contenus BD-Live.
• Le temps nécessaire pour télécharger les programmes en ligne sur la clé USB connectée à ce lecteur varie selon la vitesse de votre connexion Internet et le volume des données de ces programmes.
• Les programmes BD-Live fournis via Internet ne pourront peut-être pas afficher la connexion en fonction du statut du fournisseur (mise à jour). Dans de tels cas, retirez le disque et essayez à nouveau.
• Si l'écran BD-Live n'apparait après avoir sélectionné la fonction BD-Live dans le menu du disque BD, il se peut que l'espace disponible sur la clé USB ne soit pas suffisant. Dans ce cas, éjectez le disque du lecteur et effacez des données sur la clé USB à l'aide du réglage « Fmt BUDA » du paramètre « BUDA » (p. 27).

MENUSETUP

Le menu SETUP offre différents réglages audio/vidéo des fonctions au moyen de la télécommande.

Menu/sous-menu		Paramètre	Description	Page
Réglages Généaux	Système	Economiseur d'écran	Permet d'activer/désactiver l'économiseur d'écran.	26
		Lecture automatique du disque	Configure le lecteur afin de démarrer automatiquement la lecture du disque.	26
		Contrôle HDMI	Configure le lecteur afin de receivevoir le signal de commande en provenance de la télécommande de votre télévisuer/ampli-tuner AV.	26
		Mise à jour automatique avec le disque	Permet d'activer/désactiver la mise à niveau automatique.	27
		Insérer les paramètres par défaut	Rétablit tous les paramètres par défaut à l'exception du paramètre Securité.	27
		Mettre à niveau	Lance la mise à niveau du lecteur.	27
		Installation facile	Permet de définir la langue, la résolution et le format d'image.	27
		BUDA	Permet de:gérer les données BUDA (p. 35) (format, affichage d'informations, état d'utilisation).	27
	Langue	Affichage à l'écran	Permet de besoin la langue des menus ou messages affichés à l'écran.	27
		Menu	Permet de besoin la langue préfééré pour le menu du disque.	27
		Audio	Permet de besoin la langue préfééré pour les données audio.	27
		Sous-titres	Permet de besoin la langue préfééré pour les sous-titres.	27
	Playback	Sous-titres pour malentendants	Permet d'activer/désactiver la fonction de sous-titrage pour les malentendants (applée Closed Caption).	27
		Marque Angle	Permet d'afficher le symbole d'angle de vue (Marque Angle) lors de la lecture de disques BD/DVD contenant des scènes prises sous plusieurs angles.	27
		Marque PIP	Permet d'afficher le symbole d'image dans l'image (Marque PIP) lors de la lecture de disques BD/DVD offrant cette possibilité.	27
		Deuxième Marque Audio	Permet d'afficher le symbole de données audio secondaires (Deuxième Marque Audio) lors de la lecture de disques BD/DVD contenant ce type de données.	27
		DivX(R) VOD DRM	Permet d'afficher le code d'enregistrement des films au format DivX(R).	27
	Securité	Modification du mot de passer	Permet de changer le mot de passer pour les paramètres Controle Parental et Code pays.	27
		Controle Parental	Permet de régler le paramètre Controle Parental en fonction du contentu du disque.	27
		Code pays	Permet de définir votre Code pays.	27
	Réseau	Connection Internet	Permet d'activer ou désactiver la connexion Internet (Permettre/Désactivé).	27
		Information	Permet d'afficher un écran d'informations au sujet du réseau.	27
		Test de connexion	Permet d'effectuer un test de connexion au réseau.	27
		Configuration IP	Permet de régler le paramètre IP sur Auto/Manuel.	28
		Connection BD-Live	Permet de régler la connexion BD-Live sur Autorisé/Partiellement autorisé/Interdit.	28
		DLNA	Permet d'activer ou de désactiver la fonction DLNA (Permettre/Désactivé).	28
		Paramètres Proxy	Permet de configurer le paramètre proxy.	28
Paramètres vidéo	TV	Ecran TV	Permet de régler le format d'écran du télévisuer raccardé ainsi que la sortie video.	28
		Résolution	Permet de sélectionner la résolution de la sortie video.	28
		Système TV	Permet de besoin la forme de diffusion du paramètre Système TV : PAL/NTSC/Multi.	28
		Space de couleur	Permet de régler le paramètre Espace de couleur sur RGB/YCbCr/YCbCr422.	28
		HDMI Deep Color	Permet de besoin le réglage voulu pour la fonction HDMI Deep Color : 30 bits/36 bits/Non.	28
		HDMI 1080p 24Hz	Permet d'activer/désactiver le paramètre HDMI 1080p 24Hz.	28
	Processus Vidéo	Ajustement Vidéo	Permet de régler les valeursurs luminosité, contraste, nuance et saturation.	29
		Netteté	Permet de besoin le niveau de netteté voulu : Haut/Moyen/Bas.	29
Paramètres audio	Sortie audio	COAXIAL/OPTIQUE	Permet deCHOISIR le mode de sortie du connecteur COAXIAL ou de la borne OPTICAL : Bitstream/PCM/Reencode/Non.	29
		HDMI	Permet deCHOISIR le mode de sortie du connecteur HDMI : Bitstream/PCM/Reencode/Non.	29
		Echantillonnage Inférieur	Permet deCHOISIR la fréquence de sous-échantillonnage du signal audio numérique : 48k/96k/192k.	29
		DRC	Permet d'activer/désactiver la fonction DRC (Dynamic Range Compression).	29
	Configuration Haut-Parleur		Permet de configurer la sortie audio des connecteurs AUDIO OUT L/R.	29
Système d'information			Permet d'afficher la version logicielle et l'adresse MAC (p. 36).	29

Exemple d'utilisation du menu SETUP

Les réglages du lecteur se font à partir de l'écran du menu SETUP. Vous trouvrez ci-dessous des explications sur les opérations de base du menu SETUP.

Exemple:Réglage du paramètre Controle Parental sur Sécurité infant

Note

• Certaines fonctions ne peuvent pas etre regles en cours de lecture. Pour pouvoir les configurer, appuyez deux fois sur le bouton ■ afin d'arreter complètement la lecture.

1. Affichez l'écran du menu SETUP.

Appuyez sur la touche SETUP pour afficher l'écran du menu SETUP.
Appuyez sur pour sélectionner Réglages Généaux, puis appuyez sur ENTER ou .

2. Sélectionnez un sous-menu.

Appuyez sur / pour sélectionner Securité, puis appuyez sur ENTER ou .

3. Sélectionnez une option de menu.

Appuyez sur / pour selectionner Controle Parental, puis appuyez sur ENTER ou .

4. Entrez un mot de passer.

Saisissez votre mot de passer à l'aide des touches numériques.

• Le mot de passer par défaut est 0000.
• Vous ne pourrez pas acceder à l'écran de réglage suivant tant que vous n'aurez pas saisi le bon mot de passer.
• Pour changer de mot de passer, reportez-vous à la section « Modification du mot de passage » (p. 27).

5. Sélectionnez le réglage voulu.

Appuyez sur / pour selectionner le niveau voulu pour le parametre Controle Parental des disques BD/DVD, puis appuyez sur ENTER.

6. Quittez l'écran du menu.

Appuyez sur pour revenir au menu précédent.

Réglages Généraux

Les réglages par défaut sont représentés par un « »

Système

Economiseur d'écran

Ce paramètre permet d'activer ou de désactiver l'économiseur d'écran.

En cas d'activation, le lecteur affiche l'économiseur d'écran au bout de 3 minutes d'inactivité, puis passes en mode de veille si aucune opération n'a lieu dans les 6 minutes qui suivent.

Oui*, Non

Lecture automatique du disque

Ce paramètre permet d'activer ou de désactiver la fonction Lecture automatique du disque. En cas d'activation, la lecture du disque commence automatiquement des que vous chargez le disque dans le lecteur.

Oui*, Non

Contrôle HDMI

Vous pouvez configurer le lecteur de façon à ce qu'il recoive un signal de commande d'un télévisueur/amplitur AV compatible avec la fonction Contrôle HDMI via un cable HDMI (p. 10).

Oui, Non*

Utilisation de la fonction Contrôle HDMI

La fonction Contrôle HDMI peut de pilotier ce lecteur, de façon interactive, via votre téléviseur (à condition que ce dernier soit compatible avec la fonction Contrôle HDMI).

Vou devez raccorder ce lecteur à un téléviseur (compatible avec la fonction Contrôle HDMI) au moyen d'un cable HDMI et activer le paramètre Contrôle HDMI dans le menu SETUP (p. 26) pour profiter des fonctions décrites ci-dessous.

• Fonction de selection d'entrée automatique Lorsque vous lancez la lecture sur ce lecteur, le selectorur d'entrée du téléviseur (et de l'ampli-tuner AV si le lecteur est raccordé au téléviseur via un ampli-tuner AV) commute automatiquement sur ce lecteur. Le téléviseur peut également s'allumer automatiquement selon le modele de téléviseur utilisé.
• Fonction d'extinction automatique Si vous éteignez le téléviseur alors que le lecteur est à l'arrêt et que l'écran du menu SETUP n'est pas affiché, le lecteur est automatiquement mis hors tension.

Notes

-La fonction Contrôle HDMI risque de ne pas fonctionner correctement avec certains téléviseurs.
- Il est possible que vous ayez accès à des fonctions différentes de celles décrites ci-dessus selon le modele de téléviseur ou d'ampli-tuner AV utilisé.
- Pour bénéficiair des avantages de la fonction Contrôle HDMI, réglez le paramètre Contrôle HDMI sur TOUS les appareils (ce lecteur, le téléviseur et l'ampli-tuner AV). Certaines opérations supplémentaires peuvent être requises.
- Chaque fonction peut être régée indépendamment afin d'être activée/désactivée selon le téléviseur utilisé.
- Pour en savoir plus sur la configuration, consultez les modes d'emploi fournis avec le téléviseur et/ou l'ampli-tuner AV.

Mise à jour automatique avec le disque

Ce paramètre permet d'activer ou de désactiver la fonction Mise à jour automatique avec le disque. En cas d'activation, le lecteur met à niveau le logiciel des que vous chargez le disque contenant le fichier de mise à niveau. Pour en savoir plus à ce sujet, reportez-vous à la section « MISE À NIVEAU LOGICIELLE » (p. 32).

Oui*, Non

Insérer les paramètres par défaut

Vous ave la possibilité de rétablit tous les paramètres par défaut du lecteur à l'exception du paramètre Securité (p. 27). Pour en savoir plus au sujet des paramètres par défaut, reportez-vous aux pages 24-29.

Metre à niveau

Ce paramètre permet de procéder à une mise à niveau manuelle du logiciel à partir d'un(e) Disque, Avec une clé USB ou Réseau. Pour en savoir plus à ce sujet, reportez-vous à la section « MISE À NIVEAU LOGICIELLE » (p. 32).

Installation facile

Ce paramètre permet de proceeder à une Installation facile du lecteur (p. 16).

BUDA

Ce paramètre permet de:gérer la fonction BUDA (p. 35) (format, affichage d'informations, état d'utilisation). Pour formater (vider) le dossier BUDA sur la clé USB, appuyez sur ENTER lorsque I'entrée « Fmt BUDA » est mise en surbrillance à l'écran.

Langue

Affichage à l'écran

Vouaves la possibilité de selectionnerla langue des messages ou menus affichés à l'écran (menu SETUP,par exemple).

English*, François, Deutsch, Espanol, Italiano,

Nederlandse,Svenska，Pycckn，中文

Menu

Ce paramètre permet deCHOISIRVOTRElangue de prédilection pour le menu du disque.

English*, François, 中文, Espanol, Deutsch, Italiano, Nederlandse, Portugais, Danois, Svenska, Finnois, Norvégien, Русckи, Coreen, Japanais, Plus

Audio

Ce paramètre permet deCHOISIR VOYRE langue de prédilection pour la lecture des disques BD/DVD. Pour plus de détails à ce sujet, reportez-vous à la section « Menu » (p. 27).

Sous-titres

Ce paramètre permet de désirer votre langue de prédilection pour les Sous-titres.

English, François, 中文, Espanol, Deutsch, Italiano, Nederlandse, Portugais, Danois, Svenska, Finnois, Norvégien, Pycckni, Coreen, Japonais, Plus, Non'

Playback

Sous-titres pour malentendants

Ce paramètre permet d'afficher les sous-titres destinés aux malentendants (p. 35) lors de la lecture d'un BD/DVD contenant ce type de sous-titre.

Oui, Non*

Marque Angle

Ce paramètre permet d'afficher le symbole d'angle de vue (Marque Angle) ( ) lors de la lecture d'un BD/DVD contenant des scènes prises sous plusieurs angles.

Oui*, Non

Marque PIP

Ce paramètre permet d'afficher le symbole d'image dans l'image (Marque PIP) ([pip]) lors de la lecture d'un BD offrant la possibilité d'incruster une image dans un coin de l'image principale (p. 23).

Oui*, Non

Deuxieme Marque Audio

Ce paramètre d'afficher le symbole de données audio secondaires (Deuxieme Marque Audio) (4) lors de la lecture d'un BD contenant ce type de données.

Oui*, Non

DivX(R) VOD DRM

Ce paramètre permet d'afficher le code d'enregistrement des films au format DivX(R).

Securité

Modification du mot de passer

Vous ave la possibilité de définir le mot de passer applicable aux fonctions Controle Parental et Code pays. Reportez-vous aux sections « Controle Parental » (p. 27) et « Code pays » (p. 27).

Note

• Le mot de passer par défaut est 0000.

Controle Parental

Ce lecteur permet de limiter l'accès au contentu de certains disques BD/DVD selon l'âge du public. Il suffit pour cela de configurer le paramètre Controle Parental en fonction du contentu du disque.

Avant de spécifique le niveau de filtrage youlu pour le paramètre Controle Parental, vous devez d'abord besoinir un mot de passer (voir la section « Modification du mot de passer » p. 27).

Une fois la fonction Controle Parental configurée, une boîte de dialogue invitera l'utilisateur à saïrir ce mot de passer s'il charge un disque d'un niveau de filtrage supérieur au niveau Controle Parental actuellément définii, ou s'il souhaite modifier le niveau Controle Parental.

Non*, Sécurité infant, G, PG, PG 13, PGR, R, NC17, ADULTE

Code pays

Ce paramètre permet de définir le Code pays dans lequel vous vivez. Avant de configurer le paramètre Code pays, vous doivent d'abordCHOISIR un mot de passage (voir la section « Modification du mot de passage » p. 27). Ce paramètre peut servir a évaluer le niveau de filtrage du Controle Parental et à autoriser la lecture du disque en fonction du pays.

Réseau

Connection Internet

N'oubliez pas d'activer la connexion Internet (en réglant ce paramètre sur Permettre) si vous comptez utiliser les fonctions BD-Live (p. 23) et DLNA (p. 19) ou procéder à la mise à niveau du logiciel à partir du réseau (p. 32).

Permettre*, Désacté

Information

Ce paramètre permet d'afficher un écran d'informations au sujet du réseau de manière à connaître l'interface (Ethernet), le type d'adresse, l'adresse IP, le masque de sous-réseau, la passerelle par défaut et le DNS utilisés.

Test de connexion

Ce paramètre permet de tester la connexion du cable et les paramètres IP ainsi que la passerelle par défaut par l'émission d'un ping. En cas d'échec, vérifie le réglage du paramètre « Configuration IP » (p. 28) et recommencez le test.

Configuration IP

Vous avez le choix entre la configuration automatique (Auto) ou manuelle (Manuel) du paramètre Configuration IP. Si vous reglez ce paramètre sur Auto, l'adresse IP est allouée automatiquement par le système. Si vous reglez ce paramètre sur Manuel, l'adresse IP, le masque de sous-reseau, la passerelle par défaut et le DNS doivent être définis manuelle.

Auto*, Manuel

Connection BD-Live

Ce paramètre permet de restreindre l'accès aux contenus BD-Live.

Autorise* Tous les disques BD-Live sont autorisés à se connecter au réseau.

Partiellement Seuls les disques avec identification du propriétaire sont autorisés.

Interdit Aucun disque BD-Live n'est autorisé à se connecter au réseau.

DLNA

Ce paramètre permet d'activer ou de désactiver (Permettre/ Désactivé) la fonction DLNA (p. 19). Si vous n'utilise pas la fonction DLNA, réglez ce paramètre sur Désactivé.

Permettre*, Désactivé

Paramètres Proxy

Ce paramètre permet de configurer le serveur proxy.

Réglez Paramètres Proxy sur Désactivé dans le cadre d'une'utilisation normale.

Désacté* Désacté le serveur proxy. Choisissez ce réglage si vous ne comptez pas utiliser de serveur proxy.

Hôte Proxy Permet de configurer l'hôte proxy.

Port Proxy Permet de configurer le port proxy.

Paramètres video

Les réglages par défaut sont représentés par un « · »

TV

Ecran TV

Vous pouvez régler le format d'image du téléviseur raccordé et modifier la sortie video.

Si vous changez de télévisueur (vous en achetez un nouveau, par exemple) et que le format d'image du télévisueur raccordé est différent, vous devrez alors modifier le paramètre Ecran TV.

16:9 Plein Sélectionnez ce réglage si vous raccordez le lecteur à un télévisuer au format 16:9. En cas de lecture d'une video au format 4,3, l'illustration ci-après représentée la façon dont les images sont affichées à l'écran.
16:9 Normal* Sélectionnez ce réglage si vous raccordez le lecteur à un télévisuer au format 16:9. En cas de lecture d'une video au format 4:3, l'illustration ci-après représentée la façon dont les images sont affichées à l'écran.
4:3 Pan Scan Sélectionnéce ce réglage si vous raccordez le lecteur à un télévisér au format 4:3. En cas de lecture d'une video au format 16:9, l'illustration ci-après représentée la façon dont les images sont affichées à l'écran.
4:3 Boite à Sélectionnéce ce réglage si vous raccordez le lecteur à un télévisueur au format 4:3. En cas de lecture d'une video au format 16:9, l'illustration ci-après représentée la façon dont les images sont affichées à l'écran.

Format d'image d'origine	Sur un téléviseur 16:9 (grand écran)
	16:9 Plein	16:9 Normal
4:3

Format d'image d'origine	Sur un télévisuer 4:3
	4:3 Pan Scan	4:3 Boîte à lecture
16:9

Résolution

Ce paramètre vous donne le choix entre plusieurs résolutions de sortie video : Auto, 480i/576i, 480p/576p, 720p, 1080i et 1080p. Si vous reglez ce paramètre sur Auto, le lecteur sélectionne automatiquement la résolution maximale en fonction du téléviseur raccordé. Pour en savoir plus sur les formats de sortie disponibles, reportez-vous à la section « À propos des formats de sortie video » (p. 30).

Le paramètre Système TV permet de désirir l'une des normes de diffusion suivantes : PAL, NTSC et Multi. Choisissez le même réglage pour Système TV que sur votre téléviseur. Pour en savoir plus sur les formats de sortie disponibles, reportez-vous à la section « À propos des formats de sortie video » (p. 30).

NTSC, PAL*, Multi

Note

• Si, après avoir changé ce paramètre, plus aucune image n'apparait sur le téléviseur, maintenez le bouton enforcé sur le panneau avant du lecteur pendant environ 5 secondes pour commuter entre NTSC/PAL de façon manuelle.

Espace de couleur

Ce paramètre permet de selectionner le modele de representation colorimétrique en sortie (Espace de couleur) qui convient (p. 35) en mode HDMI. Cette fonction est disponible à condition de raccorder ce lecteur via un cable HDMI.

RGB Émet le signal video dans la plage de signaux normale.

YCbCr* Règle Espace de couleur sur YCbCr.

YCbCr422 Règle Espace de couleur sur YCbCr422.

Note

• Cette fonction est disponible uniquement sur les téléviseurs compatibles.

HDMI Deep Color

Réglez ce paramètre en fonction de votre téléviseur et/ou ampli-tuner AV si leurs-ci sont compatibles avec la technologie Deep Color (p. 35). Cette fonction est disponible à condition de raccorder ce lecteur via un cable HDMI.

Ce paramètre a pour effet de reproductive le signal BD video code à une vitesse de 24Hz sous forme de signal HDMI 1080p 24Hz . Cela permet, dans certains cas, d'améliorer la fluidité des images. Cette fonction est disponible à condition d'utiliser un téléviseur/ampli-tuner AV compatible et de raccorderce lecteur au moyen d'un cable HDMI. Pour en savoir plus sur les formats de sortie disponibles, reportez-vous à la section « À propos des formats de sortie video » (p. 30).

Oui, Non*

Note

• Ce paramètre est désactivement pour toute résolution de partirie autre que 1080p

Processus Video

Ajustement Video

Ce paramètre permet d'ajuster la perception visuelle de l'image. Appuyez sur / pour sélectionner le paramètre, puis appuyez sur / pour régler sa valeur.

Luminosité

Règle la luminosité générale de l'image. Augmentez cette valeur pour éclaircir l'image ou réduisez-la pour assombrir l'image.

Contraste

Ajuste les zones claires (niveau de blanc) de l'image. Augmentez cette valeur pour accenter le contraste de l' image ou réduisez-la pour atténuer le contraste.

Nuance

Ajuste la teinte de l'image projetée. Augmentez cette valeur pour obtenir une image tirant sur le vert ou réduisez-la pour Brokerer une image tirant sur le rouge.

Saturation

Règla saturation des couleurs de l'image projetée.Augmentez ou diminuez cette valeur pour obtenir une image plus ou moins riche.

Les valeurs par défaut sont équivalentes à 0.

Netteté

Ce paramètre permet de jouer sur la nettedé des objets dans l'image.

Haut Permet de renforcer la netteté.

Moyen Permet d'obtenir un rendu moyennement net.

Bas^* Permet d'attenuer la netteté.

Paramètres audio

Les réglages par défaut sont représentés par un « »

Sortie audio

COAXIAL/OPTIQUE

Ce paramètre permet deCHOISIR le mode de sortie du connecteur COAXIAL et de la borne OPTICAL. Pour en savoir plus sur les formats de sortie disponibles, reportez-vous à la section « À propos des formats de sortie audio » (p. 30).

Bitstream*

Génére un signal numérique sans aucurn traitement. Les données audio secondaires ne sont pas prises en compte.

PCM Génére un signal PCM sur 2 canaux.

Reencode

Génére un signal Bitstream avec les données audio secondaires. La signal audio est émis au format DTS.

Non Coupe le son.

HDMI

Ce paramètre permet deCHOISIR le mode de sortie du connecteur HDMI. Pour plus de détails à ce sujet, reportez-vous à la section « COAXIAL/OPTIQUE » (p. 29). Pour en savoir plus sur les formats de sortie disponibles, reportez-vous à la section « À propos des formats de sortie audio » (p. 30).

Echantillonnage Inférieur

Ce paramètre permet de sélectionner la fréquence de sous-échantillonnage du signal audio. Cette fonction s'applique à la sortie du signal audio du connecteur COAXIAL et de la borne OPTIQUE.

48k*	La fréquence d'échantillonnage la plus élevé de la sortie PCM numérique équivaut à 48 kHz.

96k	La fréquence d'échantillonnage la plus élevé de la sortie PCM numérique équivaut à 96 kHz.

192k	La féquence d'échantillonnage la plus élevé de la sortie PCM numérique équivaut à 192 kHz.

DRC

Ce paramètre permet d'activer ou de désactiver la fonction DRC (Dynamic Range Compression) (p. 36) ou de la régler sur Auto. Choisissez Auto si vous avez l'intention d'activer automatiquement la fonction DRC sur les sources contenant des informations DRC au format DolbyTrueHD. La fonction DRC a pour effet d'atténuer un son trop puissant et de rendre les dialogues et conversations plus audibles. Cela est particulièrement utile lorsque vous regardez des films tard dans la nuit.

Non, Oui, Auto*

Configuration Haut-Parleur

Ce paramètre permet de configurer la sortie AUDIO OUT L/R en fonction de l'enceinte ou de l'amplificateur raccordé.

1 Sélectionnéz le réglage Gauche/Droite ou Stéreo en fonction du type d'amplificateur connecté.

Gauge/ Choisissez ce réglage si le lecteur est raccordé à un Droite amplificateur compatible Dolby Pro Logic.

Stéreot Choisissez ce réglage si le lecteur est raccordé à un amplificateur stéreot.

2 Reglez le niveau de volume en sortie des enceintes gauche/droite.

Trim Entre-10 et 10 db (par increment de 0,5 db)

La valeur par défaut est de 0 db.

3 Reglez la distance entre l'auditeur et les enceintes gauche/droite.

Délai Entre 0 et 1000cm (par increment de 5cm )

La valeur par défaut est de 0 cm.

Système d'information

Ce paramètre permet d'afficher la version logicielle et l'adresse MAC (p. 36).

A propos des formats de sortie audio

Format de la source		HDMI			COAXIAL/OPTICAL			L/R
		Bitstream	PCM	Reencode	Bitstream	PCM	Reencode
PCM 2ch		PCM 2ch			PCM 2ch			2ch
PCM 5.1ch		PCM 5.1ch			PCM 2ch
PCM 7.1ch		PCM 7.1ch			PCM 2ch
Dolby Digital		Dolby Digital	PCM 5.1ch	Dolby Digital	Dolby Digital	PCM 2ch	Dolby Digital
	avec SA* ou BCS**			DTS			DTS
Dolby Digital Plus		Dolby Digital Plus	PCM jusqu'à 7.1ch	Dolby Digital Plus	Dolby Digital	PCM 2ch	Dolby Digital
	avec SA* ou BCS**			DTS			DTS
Dolby TrueHD		Dolby TrueHD	PCM jusqu'à 7.1ch	Dolby TrueHD	Dolby Digital	PCM 2ch	Dolby Digital
	avec SA* ou BCS**			DTS			DTS
DTS		DTS	PCM jusqu'à 7.1ch	DTS	DTS	PCM 2ch	DTS
	avec SA* ou BCS**
DTS HD High Resolution		DTS HD High Resolution	PCM jusqu'à 7.1ch	DTS HD High Resolution	DTS	PCM 2ch	DTS
	avec SA* ou BCS**			DTS			DTS
DTS-HD Master Audio		DTS-HD Master Audio	PCM jusqu'à 7.1ch	DTS-HD Master Audio	DTS	PCM 2ch	DTS
	avec SA* ou BCS**			DTS			DTS

• « SA » désigne les données audio secondaires (Secondary Audio).
  ** « BCS » représenté le son émis lors du cli c d'un bouton, l'effet sonore pour les menus contextuels, etc.

Notes

• Si le paramètre COAXIAL/OPTIQUE ou HDMI est régé sur Bitstream, aucune donnée audio secondaire n'est émise. (p. 29)

A propos des formats de sortie video

Si Système TV est régle sur NTSC

	Résolution	Auto	480i/576i	480p/576p	720p	1080i	1080p
	HDMI 1080p 24Hz	-	-	-	-	-	Oui	Non
HDMI	Lecture d'un BD	Max	480i	480p	720p 60 Hz	1080i 60 Hz	1080p 24 Hz	1080p 60 Hz
	Autres						1080p 60 Hz
COMPONENT	Lecture d'un DVD du commerce	480p	480i	480p	480p	480p	480p
	Lecture d'un BD				720p 60 Hz	1080i 60 Hz	Déactivé	1080i 60 Hz
	Autres						1080i 60 Hz
VIDEO	Lecture d'un BD	480i	480i	480i	480i	480i	Déactivé	480i
	Autres						480i

Si Système TV est régle sur PAL

	Résolution	Auto	480i/576i	480p/576p	720p	1080i	1080p
	HDMI 1080p 24Hz	-	-	-	-	-	Oui	Non
HDMI	Lecture d'un BD	Max	576i	576p	720p 50 Hz	1080i 50 Hz	1080p 24 Hz	1080p 50 Hz
	Autres						1080p 50 Hz
COMPONENT	Lecture d'un DVD du commerce	576p	576i	576p	576p	576p	576p
	Lecture d'un BD				720p 50 Hz	1080i 50 Hz	Déactivé	1080i 50 Hz
	Autres						1080i 50 Hz
VIDEO	Lecture d'un BD	576i	576i	576i	576i	576i	Déactivé	576i
	Autres						576i

Si Système TV est réglé sur Multi

	Résolution	Auto	480i/576i	480p/576p	720p	1080i	1080p
	HDMI 1080p 24Hz	-	-	-	-	-	Oui	Non
HDMI	Lecture d'un BD	Max	480i/576i	480p/576p	720p 60/50 Hz	1080i 60/50 Hz	1080p 24 Hz	1080p 60/50 Hz
	Lecture d'une autre vvdeo						1080p 60/50 Hz
	Autres		480i	480p	720p 60 Hz	1080i 60 Hz	1080p 60 Hz
COMPONENT	Lecture d'un DVD du commerce	480p/576p	480i/576i	480p/576p	480p/576p	480p/576p	480p/576p
	Lecture d'un BD				720p 60/50 Hz	1080i 60/50 Hz	Désvacté	1080i 60/50 Hz
	Lecture d'une autre vvdeo						1080i 60/50 Hz
	Autres	480p	480i	480p	720p 60 Hz	1080i 60 Hz	1080i 60 Hz
VIDEO	Lecture d'un BD	480i/576i	480i/576i	480i/576i	480i/576i	480i/576i	Désvacté	480i/576i
	Lecture d'une autre vvdeo						480i/576i
	Autres	480i	480i	480i	480i	480i	480i	480i

Notes

• « Max » dans le tableau indique qu'il s'agit de la résolution maximale prise en charge par le téléviseur raccordé.
• Le paramètre HDMI 1080p 24Hz est désactivé lorsqu'la résolution de sortie est différente de 1080p.
• Lorsque le paramètre HDMI 1080p 24Hz est activé, le signal video est émis en mode HDMI lors de la lecture d'un BD.
• En cas de lecture d'un DVD du commerce en mode de sortie composante, la résolution maximale est de 480p / 576p .
• Si le paramètre Systeme TV est régé sur NTSC et que la source video est différente de 60Hz , le signal de sortie video est converti en 60Hz .
• Si le paramètre Systeme TV est régé sur PAL et que la source video est différente de 50Hz , le signal de sortie video est converti en 50Hz .
• Si le paramètre Systeme TV est régé sur Multi :
• et qu'une réserve est en cours de lecture, le signal videoe est émis à la même fréquence que la source.
• et qu'un écran de menu (tel que le menu SETUP) est affché, le signal video est émis à la même fréquence que NTSC.

MISE À NIVEAU LOGICIELLE

Certains disques BD récents ne peuvent être lus que si vous mettez à niveau le logiciel de ce lecteur. Il est recommendé de proceder à une mise à niveau logicielle de sorte que le lecteur bénéficia de la première version du logiciel.

Pour savoir si une nouvelle mise à niveau logicielle est disponible, rendez-vous sur le site Web suivant: http://download.yamaha.com/downloads/service/top/?site europe.yamaha.com&language en

Astuce

• Si le paramètre Mise à jour automatique avec le disque (p. 27) est activé, la mise à niveau logicielle démarre automatiquement des que vous chargez le disque contenant le fichier de mise à niveau.

Notes

-La mise a niveau logicielle a pour effet de rétablir les régles par défaut de tous les paramètres à l'excection du paramètre Securité (p. 27).
- Ne retirez pas le disque/la clé USB, ne mettez pas le lecteur en mode veille ou ne débranchez pas le cordon d'alimentation/câble de connexion au réseau local tant que la mise à niveau n'est pas terminée.

■ Mise à niveau du logiciel

1. Préparez la mise à niveau du logiciel.

Si vous effectuez la mise à niveau à partir d'un(e) Disque/Avec une clé USB :

① Enregistrez le fichier de mise à niveau dans le dossier approprié sur le disque/la clé USB. Pour en savoir plus, reportez-vous aux instructions fournies avec le fichier de mise à niveau.
② Chargez le disque ou connectez la clé USB. Si le paramètre Mise à jour automatique avec le disque est activé, la mise à niveau commence automatiquement. Passez à l'etape 2.

Si vous effectuez la mise a niveau a partir du Réseau : Assurez-vous que le lecteur est raccordé a réseau.

2. Sélectionnez la méthode de mise à niveau et lancez la mise à niveau à partir du menu SETUP.

① Appuyez sur SETUP pour afficher l'écran de menu SETUP.
② Choisissez Reglages Généaux Système Mettre à niveau.

③ Sélectionnez la source (Disque/AVEC une clé USB/Réseau) du fichier de mise à niveau.

3. Le système recherche le fichier demise à niveau.

4. Appuyez sur ENTER pour lancer la mise à niveau.

5. Une fois la mise à niveau terminée, le système redémarre et affiche l'écran Wizard Initial (p. 16).

GUIDE DE DÉPANNAGE

Reportez-vous au tableau suivant si ce lecteur ne fonctionne pas convenablement. Si l'anomalie constatée n'est pas mentionné ou si les actions correctives suggérées sont sans effet, mettez le lecteur hors tension, débranchez le cordon d'alimentation et prenez contact avec un revendeur ou le service après-vente de Yamaha.

Alimentation

Anomalies	Causes possibles et solutions
Le lecteur ne s'allume pas.	- Vérifiez si le cordon d'alimentation est branché correctement. - Pensez à appuyer sur le bouton (Ø) sur le panneau avant pourmettre le lecteur sous tension.
L'alimentation du lecteur est coupée.	- L'alimentation est automatiquement coupée au bout de 10 minutes d'inactivité (pas de lecture).

Opérations de base

Anomalies	Causes possibles et solutions
La télécommande ne fonctionne pas.	- Utilisez la télécommande dans son rayon d'action. (p. 5) - Remplacez les piles. (p. 5)
Les touches ne fonctionnent pas.	- Maintenez le bouton du panneau avant enfoncé pendant 5 secondes environ pour redémarrer le lecteur. - Pour procéder à une réinitialisation complète du lecteur, débranchez le cordon d'alimentation de la prise secteur pendant 5 à 10 secondes, rebranchez-le à la prise secteur, puis allumez le lecteur.

Lecture de disque

Anomalies	Causes possibles et solutions
Le lecteur ne peut pas dire le disque.	- Retirez le disque et nettoyez-le. (p. 4) - Assurez-vous que le disque est inséré correctement (bien aligné sur le plateau de disque et face imprimée vers le haut). (p. 4) - Utilisez un disque compatible avec le lecteur. (p. 3) - Retirez le disque et assurez-vous que le lecteur prend en charge ce type de disque. (p. 3) - Vérifiez le code de région. (p. 3) - Vérifiez si le disque est défectueux en essayant de dire un autre disque. - Assurez-vous que les disques CD-R/RW, DVD+R/RW/R DL et DVD-R/RW/R DL ont été finalisés. (p. 3)
La video s'arrête.	- Le lecteur s'accrite s'il ressent des chocs ou vibrations.
Le lecteur produit un bruit sec au démarrage de la lecture ou à l'insertion d'un disque.	- Ces bruits ne sont pas le signe d'un dysfonctionnement du lecteur, mais sont le reflet de conditions de fonctionnement normal.

■ Image

Anomalies	Causes possibles et solutions
Absence d'image.	- Assurez-vous que les cables sont branchés correctement. (p. 8) - Assurez-vous que l'entrée seLECTIONnée sur le téléviseur ou l'ampli-tuner AV raccordé au lecteur est correcte. (p. 8) - Raccordez le lecteur au téléviseur via le connecteur VIDEO (p. 11) en utilisant le cable audio/vidéo fourni et réglez le paramètre Résolution de façon appropriée. (p. 28) - Si aucune image n'appeaît sur le téléviseur raccordé au lecteur via le connecteur VIDEO, maintenez le bouton du panneau avant,enforcépendant environ 5 secondes pour commuter sur NTSC/PAL.
L'écran se fige et les touches n'ontaucen effet.	- Appuyez sur ,puis redémarrez la lecture.- Éteignez,puis rallumez le lecteur.- Maintenez le bouton du panneau avant,enforcépendant 5 secondes environ pour redémarrer le lecteur.
La résolution de la video n'est pas celle qui convient.	- Choisissez la résolution appropriée. (p. 28)

■ Son

La videoo grand écran apparait étirée vertically ou des bandes noires apparaiscent en haut et en bas de l'écran, ou l'image 4:3 est étirée dans le sens horizontal.	- Changez le format d'image du téléviseur. (p. 28)
Des carrés (effet de mosaïque) apparaiscent à l'écran.	- Ce type de parasite est lié à la technologie de compression des images numériques notamment dans les scènes rapides.
L'image présente des distortions lorsque le DVD video est enregistré sur un magnétoscope ou lu par l'intémédiaire d'un magnétoscope.	- Ce lecteur se conforme à la protection contre la copie analogique. Certains disques contiennent un signal empêchant la copie. Si vous essayez de dire un tel disque par l'intémédiaire d'un magnétoscope, ou de l'enregistrer sur un magnétoscope et de dire le signal, la protection contre la copie empêchera la lecture normale.
Aucun son n'est émis ou les images ne sont pas lues correctement.	- Les disques sur lesquels est enregistré un contenu avec protection des droits d'auteur peuvent présenter ce type de problème.

Réseau

Anomalies	Causes possibles et solutions
Pas de son ou le son est déformé.	- Augmentez le volume.- Rappelez-vous qu'aucun son n'est produit pendant le mode silencieux, la lecture au ralenti, l'avance rapide et le retour rapide. (p. 7)- Vérifiez si le cable audio est racordé correctement. (p. 8)- Le son peut ne pas'être émis selon l'état d'enregistrement audio, par exemple, lorsqu'un son autre qu'un signal audio ou un son non standard est enregistré comme contenu audio. (p. 3)
Les pistes audio gauche et croite sont inversées ou le son n'est émis que d'un côté.	- Vérifiez la connexion audio. (p. 8)
Aucun son n'est émis ou les images ne sont pas lues correctement.	- Les disques sur lesquels est enregistré un contenu avec protection des droits d'auteur peuvent présenter ce type de problème.
Le type de son et/ou le nombre de canaux voulu n'est pas disponible.	- Reportez-vous au paramètre Sortie audio et à la section « À propos des formats de sortie audio ». (p. 29, 30)
Aucun son (données audio secondaires) n'est émis pour la fonction d'incrustation (image dans l'image).	- Réglez le paramètre COAXIAL/OPTIQUE ou HDMI sur PCM/Reencode. (p. 29)- Pour écouter les données audio secondaires, appuyez sur 2ND AUDIO. (p. 6)- Sur certains disques, il peut être nécessaire d'activer en plus les données audio secondaires dans le menu supérieur du disque (p. 6).

Anomalies	Causes possibles et solutions
Impossibhe de se connecter à Internet.	- Vérifiez si le cable réseau est raccardé correctement.- Vérifiez si l'équipment raccardé (routeur haut débit ou modem) est sous tension.- Assurez-vous que le routeur haut débit et/ou le modem est connecté correctement.- Choisissez la/les valeur(s) ajustée(s) pour le paramètre de configuration du réseau.Reportez-vous à la section « Réseau ».(p. 27)
Impossibhe de télécharger le contenu BD-Live.	- Vérifiez si le cable réseau est raccardé correctement.(p. 14)- Vérifiez si la clé USB est insérée correctement. Assurez-vous que la clé USB est reliée au port USB ou USB/BD STORAGE du lecteur.(p. 14)- Vérifiez si le disque BD prend en charge la fonction BD-Live.- Vérifiez le paramètre de configuration de la « Connection Internet ».(p. 27)- Utilisez une clé USB au format FAT16 ou FAT32.- Il est recommendé de connecter une clé USB possédant au moins 2 Go d'espace libre.Si l'espace disponible n'est pas suffisant, formatez la clé USB.(p. 27)
Impossibhe de détecter le serveur DLNA.	- Vérifiez si le cable réseau est raccardé correctement.- Vérifiez si l'équipment raccardé (routeur haut débit ou serveur) est sous tension.- Assurez-vous d'utiliser le même point d'accès pour connecter le lecteur et le serveur.- Choisissez la/les valeur(s) ajustée(s) pour le paramètre de configuration du réseau.Reportez-vous à la section « Réseau ».(p. 27)- Selon le serveur DLNA utilisé, il est possible que vous devzie autoriser l'utilisation de ce lecteur à partir du serveur.
Impossibhe de dire un fichier sur le serveur du réseau domestique.	- Assurez-vous que le format du fichier est reconnu.(p. 3)- Vérifiez le paramètre de configuration de votre serveur DLNA.- Les conditions de fonctionnement de votre réseau domestique peuvent avoir une incidence sur le mode d'exécution et la qualité de lecture du filchier.

■ Messages d'erreur à l'écran

• Les messages suivants apparaissent sur l'écran du téléviseur si le disque que vous essayez de dire ne convient pas ou si l'opération est incorrecte.

Message d'erreur	Causes possibles et solutions
Not Support This File!	- Le fichier n'est pas reconnu par le lecteur. Voir la section « Types de disques/fichiers utilisables avec ce lecteur » (p. 3).
Code zone incorrect	- Le code de région du disque n'est pas compatible. Voir la section « Informations sur la gestion des régions » (p. 3).
Échec réseau	- Le lecteur ne peut pas être connecté au réseau. Vérifiez la connexion (p. 14) et le paramètre de configuration du réseau (p. 27).
Réseau OK, échéç proxy	- Le lecteur ne peut pas être connecté au serveur proxy. Voir la section « Paramètres Proxy » (p. 28).
The Setting is prohibited, please setup again.	- La connexion BD-Live est interdite. Voir la section « Connection BD-Live » (p. 28).
Aucun fichier valide n'a été trouvez	- Vérifiez si le fichier de mise à niveau figure dans le dossier approprié.
la mise à jour a échoué	- La mise à niveau a échoué. Assurez-vous que le fichier de mise à niveau n'est pas corrompu ou illisible.

GLOSSaire

AVCHD

AVCHD désigne un nouveau format (norme) pour les caméras video haute définition qui permet d'enregistrer et de dire des images HD de haute résolution.

BD-Live

Les disques compatibles BD-Live gèrent l'ensemble des fonctions BONUSVIEW et permettent au lecteur de profiter des bonus et autres données disponibles sur Internet.

BDMV

BDMV (abréviation de Blu-ray Disc Movie, BD-MV) fait ↔ reference à un des formats d'application utilisés pour les BD-ROM, lequel correspond à une des spécifications des disques Blu-ray. BDMV est un format d'enregistrement équivalent au DVD video de la Specification DVD.

BONUSVIEW

Les disques compatibles BONUSVIEW permettent de bénéficier simultanément d'un sous-canal video pour un système à deux écrans, d'un sous-canal audio et de sous-titres. Un petit écran apparait en incrustation (image dans l'image) à l'intérieur de l'écran principal pendant la lecture.

Cette zone de données fait office de mémoire auxiliaire pendant la lecture d'un disque Blu-ray.

Sous-titres pour malentendants

Ce type de sous-titre est réservé aux malentendants. À la différence des sous-titres classiques qui reproduisent, de façon incomplète, la bande son, les « closed captions » indiquent même les effets sonores (« téléphone quionne » ou « bruits de pas », par exemple). Avant d'activer ce paramètre, assurez-vous que le disque contient effectivement des « closed captions »

Espace de couleur

Le terme Espace de couleur désigne la gamme des couleurs pouvant être représentée. RGB est un espace colorimétrique basé sur le modèle de couleur RGB (soit RVB, rouge, vert et bleu) et destiné essentiellement aux écrans d'ordinateurs. YCbCr est un espace colorimétrique basé sur un signal de luminance (Y) et sur deux signaux de différenciation des couleurs (Cb et Cr).

Deep Color

Deep Color fait référence aux différentes profondeurs de couleurs (jusqu'à la limite à 24 bits) utilisées pour l'affichage dans les versions précédentes de la norme HDMI. L'augmentation de la profondeur de couleurs permet aux apparciels haute définition (HDTV) et autres systèmes d'affichage de simuler non plus des millions de couleurs, mais des milliards de couleurs et d'éliminer ainsi le phénomène de stries (color banding). Vous obtenez ainsi des dégradés plus subtils et des transitions encore plus douces entre les couleurs. Le taux de contraste plus élevé permet, en outre, de représenter un plus grand nombre de nuances de gris entre le noir et le blanc. La technologie Deep Color a pour effet également d'augmenter le nombre de couleurs disponibles dans le cadre de l'espace colorimétrique RGB ou YCbCr.

DivX®

DivX® est une technologie multimédia répandue développée par DivX, Inc. Les fichiers DivX® contiennent des données video à un haut niveau de compression afin de réduire la taille des fichiers tout en maintainant une grande qualité visuelle. Les fichiers DivX® peuvent également intégrer des éléments spéciaux comme des menus, des sous-titres et des pistes audio alternatives. De nombreux fichiers DivX® sont disponibles en téléchargement, mais rien ne vous empêche de creator vos propres fichiers DivX à l'aide des outils de conversion conviviaux proposés sur DivX.com.

Dolby Digital

Un système sonore développé par Dolby Laboratories Inc. recreant l'ambiance d'une salle de cinema sur la sortie audio lorsque l'appareil est raccordé à un processeur ou un amplificateur Dolby Digital.

Dolby Digital Plus

Un système sonore développé comme extension du Dolby Digital. Cette technologie de codage audio prend en charge le son surround 7.1 multicanaux.

Dolby TrueHD

Le Dolby TrueHD consiste en une technologie de codage sans perte prenant en charge jusqu'à 8 canaux de son surround multicanaux pour les disques optiques de dernierie génération. Le son restitue est fidèle à la source d'origine bit par bit.

La fonction DRC permet d'ajuster la plage entre les niveaux sonores minimal et maximal (plage dynamique) pour une lecture à volume moyen. Elle est très pratique pour écouter plus distinctement un dialogue ou pour éviter de déranger les voisins.

DTS

Il s'agit d'un système sonore numérique mis au point par DTS, Inc. et utilisé dans les cinevas.

DTS-HD High Resolution Audio

DTS-HD High Resolution est une nouvelle technologie mise au point pour le format de disque optique haute définition de la première génération.

DTS-HD Master Audio

DTS-HD Master Audio est une technologie de compression audio sans perte, mise au point pour le format de disque optique haute définition de la dernière génération.

DTS-HD Master Audio | Essential

DTS-HD Master Audio | Essential est une technologie de compression audio sans perte, mise au point pour le format de disque optique haute définition de la dernière génération.

HDMI

HDMI (High-Definition Multimédia Interface) est une interface multimédia haute définition prenatal en charge les signaux video et audio sur une seule connexion numérique. La connexion HDMI assures le transport des signaux video standard haute définition et des signaux audio multicanaux vers des appareils audiovisuels, comme des téléviseurs équipés HDMI, sous une forme numérique sans dégradation.

Boîte à lecture (LB 4:3)

Format d'écran avec des bandes noires en haut et en bas de l'image permettant de regarder un contenu grand écran (16:9) sur un téléviseur 4:3 raccordé.

Son PCM linéaire

Le PCM linéaire est un format d'enregistrement des signaux utilisé pour les CD audio et certains disques DVD et Blu-ray. Le son sur un CD audio est enregistré à une fréquence d'échantillonnage de 44,1 kHz sur 16 bits. (alors qu'il est enregistré entre 48 kHz sur 16 bits et 96 kHz sur 24 bits sur des disques DVD et entre 48 kHz sur 16 bits et 192 kHz sur 24 bits sur des disques BD).

Adresse Mac

L'adresse Mac est une valeur unique attribuée à un périhérique réseau à des fins d'identification.

Pan Scan (PS 4:3)

Format d'écran ayant pour effet de couper les côtes de l'image pour regarder les contenus grand écran (16:9) sur un télévisuer 4:3 raccordé.

Sous-titres

Il s'agit des lignes de texte apparaissant au bas de l'écran traduisant ou transcrivant les dialogues. Ils sont enregistrés sur de nouveaux disques DVD et BD.

Menu principal

Dans un BD video/DVD video, il s'agit du menu permettant de sélectionner, entre autres, le chapitre à dire ou la langue des sous-titres. Sur certains DVD video, le menu principal peut être appelé « menu titre »

x.v.Color

x.v.Color reproduit une plus grande plage de couleurs qu'auparavant en affichant pratiquement toutes les couleurs que I'eel humain peut détecter.

CHARACTERISTIQUES TECHNIQUES

Généralités

Alimentation

[Modèles pour les États-Unis et le Canada]......CA 110-240 V, 60 Hz

[Modèles pour l'Amérique centrale et du Sud]

CA 110-240 V, 50/60 Hz

[Modèle pour l'Australie] CA 110-240 V, 50 Hz

[Modèle pour l'Europe et la Russie] CA 110-240 V, 50 Hz

[Modèle pour l'Asie]...CA 110-240 V, 50/60 Hz

[Modèle pour l'Chine] .CA 110-240 V, 50Hz

Consommation electrode (normale) 30 W

Consommation electrique (veille) 1 W ou moins

Dimensions (L× H× P) 435× 86× 257mm

Poids 3,0 kg

Performances audio

Niveau de sortie audio (1 kHz, 0 dB, BD/DVD/CD-DA) 2 ± 0,3V

Rapport signal/bruit (BD/DVD/CD-DA) 110 dB ou plus

Dynamique (BD/DVD/CD-DA) 100 dB ou plus

Distorsion harmonique (1 kHz, BD/DVD/CD-DA)....0,003 % ou moins

Réponse en fréquence

BD/DVD 4 Hz à 22 kHz (fréquence de 48 kHz)

4 Hz à 44 kHz (fréquence de 96 kHz)

CD-DA. 4 Hz à 20 kHz

Entree/Sortie

Sortie HDMI.... Connecteur de type A × 1

Sortie numérique .Optique × 1 , Coaxiale × 1

Sortie audio analogue. 2ch L/R × 1

USB... Connecteur de type A × 2

Autres types de sorties . Remote IN/OUT × 1

Ethernet × 1

Les caractéristiques techniques sont susceptibles d'être modifiées sans préavis.

Droits d'auteur

• Le support audio-visuel peut être composé d'oeuvres soumises à des droits d'auteur qui ne peuvent être enregistrées sans l'autorisation du détenteur du droit d'auteur. Consultez les lois applicables dans votre pays.
• Ce produit incorpore une technologie de protection des droits d'auteur protégée par des brevets américain et autres droits de propriété intellectuelle. L'utilisation de cette technologie de protection des droits d'auteur doit être autorisée par Rovi Corporation et n'est destinée qu'à un usage privé ou autre visonnement limité sauf autorisation contraire de Rovi Corporation. L'analyse par rétrotechnique et le désossage de cette technologie sont interdits.
• Fabriqué sous licence de Dolby Laboratories. « Dolby » et le sigle double D sont des marques de Dolby Laboratories.
• Fabriquésous licence sous les numérodes brevet américain:5,451,942;5,956,674;5,974,380; 5,978,762;6,226,616;6,487,535;7,392,195; 7,272,567;7,333,929;7,212,872 et autres brevets americains et mondiaux délivrés et en attente. DTS est une marque déposée et les logos, le symbole DTS,DTS-HD et DTS-HD Master Audio | Essential sont des marques de DTS, Inc. Tous droits réservés
• est une marque de fabrique.
• Le logo « BD-LIVE » est une marque de Blu-ray Disc Association.
• « BONUSVIEW » est une marque de Blu-ray Disc Association.
  DVD est une marque de DVD Format/Logo Licensing Corporation.
• HDMI, le logo HDMI et High-Definition Multimedia Interface sont des marques de commerce ou des marques déposées de HDMI Licensing LLC.
• « x.v.Color » et le logo « x.v.Color » sont des marques.
• « AVCHD » et le logo « AVCHD » sont des marques de commerce de Panasonic Corporation et Sony Corporation.
• Java ainsi que toutes les marques et logos basés sur Java sont des marques déposées ou non de Sun Microsystems, Inc. aux États-Unis et/ou dans d'autres pays.
• Ce produit est utilisé sous licence en vertu de la licence des portefeuilles de brevets AVC et VC-1 pour l'utilisation à des fins personnelles et non commerciales qui accorde le droit au consommateur de (i) coder de la videoo conformément aux normes AVC et VC-1 (« videoo AVC/VC-1 ») et/ou (ii) décoder de la videoo AVC/VC-1 codée par un consommateur à des fins personnelles et non commerciales et/ou obtenu d'un fournisseur autorisé à fournir de la videoo AVC/VC-1. Aucune licence n'est accordée ou ne sera considérée comme allouée pour toute autre utilisation. De plus amples informations sont disponibles auprès de MPEG LA, LLC.
  Visitez http://www.mpegla.com.

• DLNA et DLNA CERTIFIED sont des marques de commerce et/ou des marques de service de Digital Living Network Alliance.

• « DivX®, DivX Certified® et les logos associés sont des marques déposées de DivX, Inc. et sont concédés sous licence. »

• « DivX Certified® permettant de dire des videos DivX® jusqu'à HD 1080p, notamment du contenu spécial. »

À PROPOS DES VÉIÉOS DIVX : DivX® est un format video numérique créé par DivX, Inc. Il s'agit d'un apparéel reliéfied DivX officielment perceptant de dire les films DivX. Rendez-vous sur le site www.divx.com pour obtenir des informations supplémentaires et connaître les utilisaires de conversion des fichiers au format video DivX.

À PROPOS DES VÉDÉOS DIVX À LA DEMANDE (VOD): Cét appeareil DivX Certified® doit être enregistré pour pouvoir生存 le contenu DivX Video-on-Demand (VOD). Pour générer le code d'enregistrement, repréze la section DivX VOD dans le menu de configuration (SETUP) de l'appareil. Rendez-vous ensuite sur le site vod.divx.com pour compléter le formulaire d'enregistrement (en inscrivant ce code dans le champ prévu à cet effet) et Obténir des informations supplémentaires au sujej du contenu DivX VOD.
