IRT 3520 - Thermomètre électronique BRAUN - Notice d'utilisation et mode d'emploi gratuit

Marque	BRAUN
Modèle	IRT 3520
Type de produit	Thermomètre électronique auriculaire
Technologie de mesure	Infrarouge tympanique
Plage de mesure	34 à 42,2 °C (93,2 à 108 °F)
Précision	±0,2 °C
Résolution d'affichage	0,1 °C ou °F
Alimentation	2 piles lithium CR2032
Autonomie des piles	Environ 2 ans / 1000 lectures
Mémoire	Jusqu'à 8 mesures
Fonction d'éclairage de l'écran	Oui
Conversion échelle de température	Celsius / Fahrenheit
Temps de mesure	1 seconde (8 mesures/seconde)
Température ambiante de fonctionnement	10 à 40 °C
Nettoyage de la lentille	Avec un tampon imbibé d'alcool, sécher 45 min
Nettoyage du boîtier	Chiffon doux et sec, ne pas plonger dans l'eau
Embouts jetables compatibles	Braun ThermoScan LF40
Garantie	2 ans (vices de fabrication)
Sécurité	Embout empêche insertion trop profonde
Homologation	CE, DIN EN 60601-1, DIN EN 12470-5

FOIRE AUX QUESTIONS - IRT 3520 BRAUN

Comment utiliser le thermomètre Braun IRT 3520 ?

Pour une mesure précise, assurez-vous qu'un embout jetable propre est installé. Allumez l'appareil avec la touche © / mem. Tirez l'oreille vers l'arrière (enfants <1 an) ou vers le haut et l'arrière (enfants >1 an et adultes) pour redresser le conduit auditif. Insérez délicatement la lentille dans l'oreille et appuyez sur le bouton de lecture. Relâchez quand vous entendez un bip. La température s'affiche. Remplacez l'embout après chaque usage.

Comment nettoyer la lentille du thermomètre ?

Si la lentille est sale (utilisation sans embout), tenez le thermomètre avec la lentille vers le bas pour éviter la pénétration de liquide. Nettoyez doucement avec un tampon d'ouate ou un chiffon doux imbibé d'alcool. Laissez sécher au moins 45 minutes avant de remettre un embout propre et de prendre une mesure.

Comment remplacer les piles ?

Le thermomètre utilise deux piles lithium CR2032. Lorsque le symbole de pile faible apparaît, ouvrez le compartiment des piles en appuyant sur le couvercle avec la pointe d'un stylo. Retirez les piles usagées et insérez les nouvelles en respectant la polarité. Refermez le couvercle en le faisant glisser. Ne jetez pas les piles usagées à la poubelle, déposez-les dans un point de collecte.

Que signifient les messages d'erreur HI et LO ?

HI ou LO indique que la température mesurée est en dehors de la plage typique du corps humain (34-42,2 °C). Vérifiez que l'embout est propre et correctement installé, puis effectuez une nouvelle mesure. Si le problème persiste, la température ambiante peut être trop élevée ou trop basse.

Comment passer de l'affichage en degrés Celsius à Fahrenheit ?

Mettez le thermomètre en marche. Maintenez enfoncée la touche © / mem, puis appuyez sur le bouton de lecture et relâchez-le. L'écran affiche le mode de changement d'échelle. Appuyez à nouveau sur le bouton de lecture pour basculer entre °C et °F. Relâchez la touche © / mem pour revenir en mode prêt. Les températures mémorisées sont converties automatiquement.

Combien de mesures puis-je mémoriser ?

Le modèle IRT 3520 peut mémoriser jusqu'à 8 températures. Pour les consulter, appuyez sur la touche © / mem. Les cellules mémoire s'affichent (MEM 1 à MEM 8). Pour effacer toutes les mémoires, maintenez la touche © / mem enfoncée pendant au moins 5 secondes.

Puis-je utiliser des embouts génériques ?

Non, le thermomètre Braun IRT 3520 doit être utilisé uniquement avec les embouts jetables Braun ThermoScan LF40. L'appareil ne fonctionne pas sans embout. L'utilisation d'embouts non compatibles peut affecter la précision et endommager l'appareil.

Quelle est la précision de ce thermomètre ?

La précision affichée est de ±0,2 °C dans la plage de mesure. La reproductibilité clinique est de ±0,21 °C. Pour garantir cette précision, utilisez toujours un embout propre et suivez les instructions de mesure.

Que couvre la garantie de 2 ans ?

La garantie de 2 ans à partir de la date d'achat couvre les vices de fabrication ou de matière. Braun prend en charge gratuitement la réparation ou le remplacement. La garantie ne couvre pas les dommages dus à une utilisation inadéquate, l'usure normale, ou les réparations effectuées par des personnes non agréées.

Comment obtenir un embout de rechange ?

Les embouts jetables Braun ThermoScan LF40 sont disponibles dans la plupart des magasins vendant des produits Braun. Vous pouvez également contacter le service client Braun au 01 47 48 70 70 (France) pour connaître les points de vente ou commander.

MODE D'EMPLOI IRT 3520 BRAUN

F You avez des questions sur ce produit?

• Appelez Braun France :

01 47 48 70 70

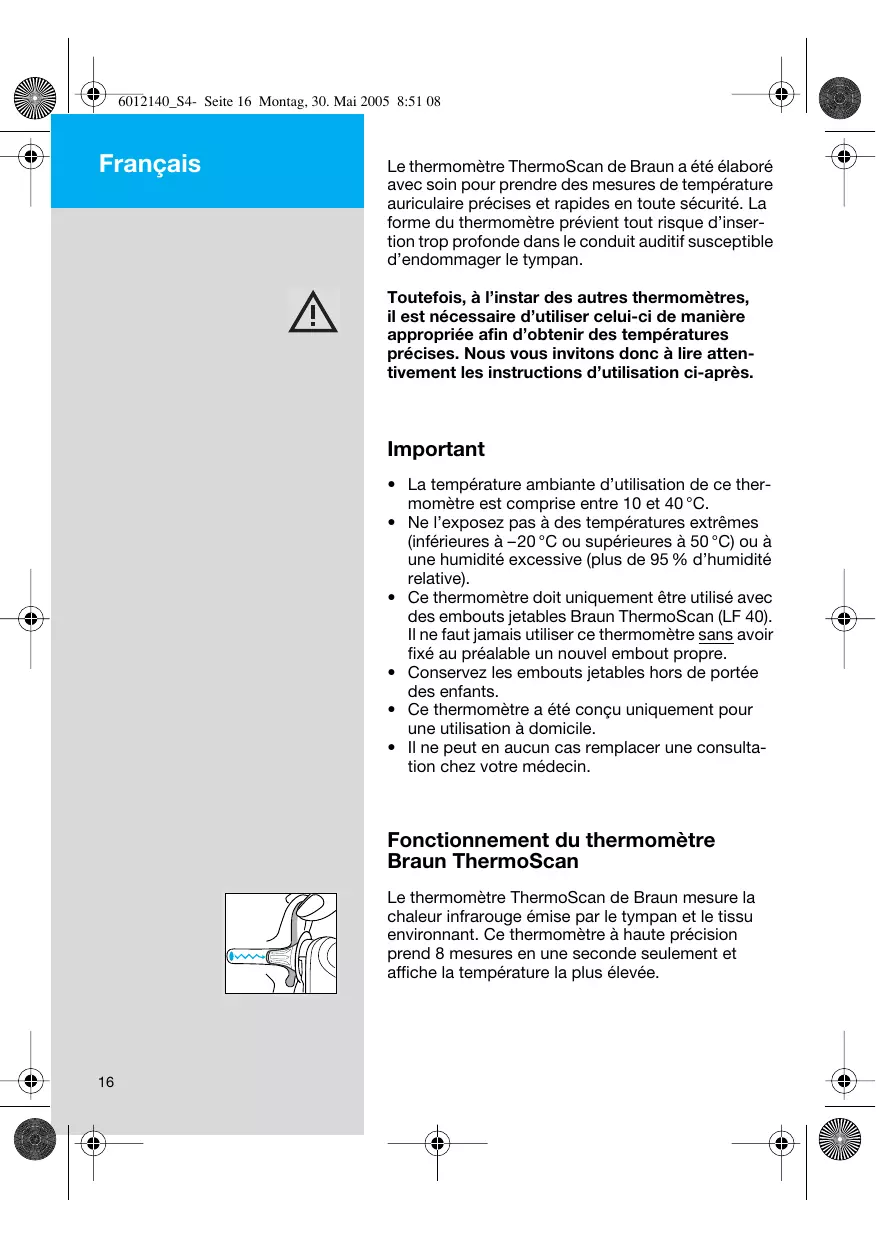

Le thermomètre ThermoScan de Braun a étéélaboré avecsoon pour prendre des mesures de température auriculaire précises et rapides en toute sécurité. La forme du thermomètre prévient tout risque d'insertion trop profonde dans le conduit auditif susceptible d'endommager le tympan.

Toutefois, à l'instar des autres thermomètres, il est nécessaire d'utiliser celui-ci de manière appropriée afin d'obtenir des températures précises. Nous vous invitons donc à tire attentivement les instructions d'utilisation ci-après.

Important

• La température ambiente d'utilisation de ce thermomètre est comprise entre 10 et 40^ .
• Ne l'exposez pas à des températures extrêmes (inférieures à -20^ ou supérieures à 50^ ) ou à une humidité excessive (plus de 95% d'humidité relative).
• Ce thermomètre doit uniquement être utilisé avec des embouts jetables Braun ThermoScan (LF 40). Il ne faut jamais utiliser ce thermomètre sans avoir fixé au préalable un nouvel embout propre.
• Conserve les embouts jetables hors de portée des enfants.
• Ce thermomètre a été créé uniquement pour une utilisation à domicile.
• Il ne peut enaucun cas remplacer une consultation chez vous médecin.

Fonctionnement du thermomètre Braun ThermoScan

Le thermomètre ThermoScan de Braun mesure la chaleur infrarouge émise par le tympan et le tissu environnant. Ce thermomètre à haute précision prend 8 mesures en une seconde seulement et affiche la température la plus élevé.

Avantages de la température auriculaire

L'objet de la thermométrie est de mesurer la température interne du corps qui est celle des organes vitaux. La température auriculaire est précise car le tympan et l'hypothalamus, centre de contrôle de la température situé dans le cerveau, sont irritués par les mêmes flux sanguins. Les changements de température sont ainsi déetectés plus tôt et plus précisément dans l'oreille que dans d'autres parties du corps.

• La température axillaire mesure uniquement la température de la peau et n'est donc pas un indicateur fiable de la température interne du corps.
• La température buccale est influencée par la respiration, l'alimentation et la consommation de boissons.
• La température rectale reflète avec retard les variations de température interne du corps et il existe en outre un risque de contamination croisée.

Température du corps

• La température normale du corps correspond à une fourchette de valeurs. La tableau ci-dessous indique que cette fourchette varie en fonction de la partie du corps où elle est relevée. C'estwhyquoi il ne faut pas établier une comparaison directe entre les températures prises en des endroits différents.

Fourchettes normales de températures:

Température axillaire: 34,7 - 37,3°C

Température buccale: 35,5-37,5°C

36,6-38,0°C

ThermoScan: 35,8 - 38,0°C

• La fourchette normale de températures d'un individu tend également à décroître avec l'âge. Le tableau suivant indique les fourchettes normales de température avec ThermoScan en fonction de l'âge.

Fourchettes normales de températures en fonction de l'âge:

0-2 ans: 36,4-38,0°C

3-10 ans: 36,1-37,8°C

11-65 ans: 35,9-37,6°C

Plus de 65 ans: 35,8-37,5°C

• Toutefois, les fourchettes de températures varient également de manière sensible d'une personne à l'autre et au cours d'une même journee. Il est donc important de déterminer quelles sont les fourchettes de température habituelles pour vous-même et les membres de votre famille. Cette évaluation est aisément réalisable avec ThermoScan de Braun. Effectuez des prises de température sur vous-même et sur les membres de votre famille en bonne santé pour déterminer leur fourchette de température «de base».

Remarque: Lors de la consultation chez vous mèdecin, indiquez-lui que la température ThermoScan est une température auriculaire et mentionnez, si possible, la fourchette habituelle de températures ThermoScan de la personne concernée, à titre d'information supplémentaire.

Description du produit

1. Embout jetable
2. Lentille
3. Détector d'embout jetable
4. Bouton pour ejecter l'embout jetable
5. Affichage à cristaux liquides
6. Touche pour l'éclairage de l'écran (IRT 3520 uniquely)
7. Touche « © / mem » (mise en marche / fonction de mémorisation)
8. Fermetre du compartment des piles
9. Couvercle du compartment des piles
10. Bouton de lecture
11. Messages
12. Trousse de rangement

Mode opération du thermomètre Braun ThermoScan

1. Vérifie qu'un nouvel embout jetable propre a été installé pour garantir une lecture précise de la température. Le thermomètre ne fonctionnera pas sans embout jetable.
2. Appuyez sur la touche « © / mem ». L'affichage à cristaux liquides est active, montrant toutes les fonctions.

Quand le symbole est affiché, la thermomètre est pré à l'emploi.

1. Exercez une « traction sur l'oreille » pour redresser le canal auditif et Broker une bonne vision du tympan.

Pour les enfants aiges de moins d'un an: Tirez l'oreille vers l'arriere.

Pour les enfants de plus d'un an et les adultes: Tirez l'oreille vers le haut et vers l'arrière.

1. Pendant que vous tirez l'oreille, introduisez danglicatement la lentille dans le conduit auditif et appuyez sur le bouton de lecture. Relâchez le bouton quand vous entendez un « bip ». Ce son confirme la fin de la lecture de la température.
2. Retirez le thermomètre. La température apparait sur l'affichage à cristaux liquides.

1. Remplacez l'embout jetable après chaque mesure: Pour ce faire, appuyez sur le bouton « éjection » et fixez un nouvel embout propre.
2. De nouvelles mesures peuvent être prises tant que le symbole apparait. Si aucune touche n'est enforcée dans les 2 minutes qui suivent, le thermomètre s'eteindra automatiquement.

Remarque: Dans les situations suivantes, il est recommendé d'effectuer trois prises de température dans la même oreille. Si elles sont différentes, utilisez la lecture la plus élevé.

• Pour les nourrissons de 90 jours ou moins.
• Pour les enfants de moins de trois ans ayant par exemple un système immunitaire déficient et pour lesquels la présence ou l'absence de fièvre est cruciale.
• Lorsque vous apprenez à utiliser le thermomètre auriculaire pour la première fois jusqu'à ce que vous soyez à l'aise avec la technique et obteniez des lectures constantes.

Important: A l'instar de tout thermomètre, de légères variations de température peuvent se produit (± 0,2 - 0,3 °C), si des prises sont effectuées consécutivement.

Conseils pour la prise de température auriculaire

• Il peut y avoir une différence de lecture entre l'oreille droite et l'oreille gauche. Il faut donc toujours prendre la température dans la même oreille.
• Le fait de dormir sur une oreille peut entrainer une température plus élevée que d'habitude. C'est pourquoit il faut attendre quelques minutes si vous prenez votre température après le réveil.
  L'oreille ne doit pas etre obstruée par des particulesquelconques ou un bouchon de cerumen,si I'on veut avoir une lecture précise.

Mode mémoire

La dernière température prise avant l'arrêt du thermomètre est mémorisée. Pour activer le mode mémoire, appuyez sur la touche « © / mem »

Vouz pouvez prendre de nouvelles températures même quand le mode mémoire est activé, tant que le symbole apparait.

IRT 3020

La température mémorisée est affichée en même temps que le symbole MEM. Pour désactiver le mode mémoire, appuyez à nouveau sur la touche « © / mem »

IRT 3520

Grçá à ce modèle, vous pouvez<mémoriser jusqu'à 8températures.

Lorsque you appuyez sur la touche « © / mem», une cellule mémoire numérotable s'affiche (par exemple MEM 1) et quand vous relâchez la touche « © / mem», la température mémorisée apparait.

En continuant à appuyer sur la touche « © / mem », les cellules mémoire restantes s'affichent (jusqu'à MEM 8). Lorsqu'une cellule mémoire est vide, l'affchage se présente comme suit : « - - - °C ». Seule la première cellule vide est affchéé.

Pour quitter le mode mémoire, appuyez à nouveau sur la touche « © / mem » après avoir atteint MEM 8 ou la cellule « -- - - °C ».

Effacement des températures méorisées

Appuyez sur la touche « © / mem » pendant au moins 5 secondes pour effacer les températures mémorisées.

Relâchez la touche « © / mem » pour que le symbole prét à l'emploi s'affiche à nouveau.

Eclairage de l'affichage à cristaux liquides

(modèle IRT 3520 seulement) pour facilitier les lectures de température la nuit.

Passage des degrés Celsius aux degrés Fahrenheit

Ce thermomètre est livre avec un affichage des températures en Celsius. Si vous souhaitez obtenir un affichage en Fahrenheit, procédez comme suit :

• Mettre en marche le thermomètre. (S'il est déjà activé, vérifie qu'il n'est pas en mode mémoire.)
• Appuyez sur la touche « © / mem » et maintenez-la enforcée. Appuyez ensuite sur le bouton de lecture et relâchéz-la pour passer au mode « changement d'échelle de température »
• En appuyant à nouveau sur le bouton de lecture l'échelle de température en Fahrenheit est activée et l'indication « °F » s'affiche. En continuant à appuyer sur le bouton de lecture vous basculerez d'une échelle de température à l'autre.
• Relâchéz la touche « © / mem » pour revenir au symbole indiquant que le thermomètre est pré t à l'emploi.

Toutes les températures mémorées seront automatiquement converties dans l'échelle de température sélectionnée, lors de leur affichage.

Instructions d'entretien et de stockage

La lentille est la partie la plus fragile du thermomètre.
Elle doit être propre et rester intacte pour garantir la précision du thermomètre.

Si le thermomètre est accidentellement utilisé sans un embout jetable, nettoyez la lentille comme suit:

• Tenez le thermomètre avec la lentille pointant vers le bas pour empêcher toute pénetration de liquide. Essuyez doucement la surface avec un tampon d'ouate ou un chiffon doux imbibé d'alcool.
• Àprouvaite nettoyé la lentille, laissez sécher pendant au moins 45 minutes avant de remettre un embout jetable propre et de prendre la température. Si la lentille est endommagée, contactez la société Braun.

Utilissez un chiffon doux et sec pour nettoyer la zone d'affichage et l'extérieur de l'appareil. N'utilissez pas de produits de nettoyage abrasifs et ne plongez pas le thermomètre dans l'eau ou dans unquelconque autre liquide.

Conservez le thermomètre et les embouts jetables dans un endroit sec exempt de poussière, ne représentant pas de risques de contamination et à l'abri de l'exposition directe du soleil. La température ambiente doit être constante, comprise entre 10 et 40^ .

Des embouts jetables (LF 40) supplémentaires sont disponibles dans la plupart des magasins qui vendent ThermoScan de Braun.

Message d'erreur	Dépannage
	Situation	Solution
JUG & C	Aucun embout jetable n'est installé.	Fixez un nouvel embout jetable propre.
( )	Aucun embout jetable n'est installé et le bouton de lecture a été enforcée alors que la lentille était dans l'oreille.	Vérifié que la lentille est propre. Consultez la section « Entretien » si nécessaire. Fixez un nouvel embout jetable pour que les « bip», signalant une erreur, s'accêtent.
E-	La température ambiente n'est pas comprise dans la fourchette opérationaire autorisée (10 - 40°C) ou elle change trop rapidement.	Placez le thermomètre pendant trente minutes dans une piece où la température est comprise entre 10 et 40°C.
HI °C	La température relevée n'est pas comprise dans l'intervalle typique des températures du corps humain (34 - 42,2°C). HI = trop élevé LO = trop BASSE	Vérifié qu'un nouvel embout propre est fixé et que le thermo-mètre est correctement inséré dans l'oreille. Prenez ensuite une nouvelle fois la température.
LO °C
MEM °C	Erreur système	Attendez deux minutes pour que le thermomètre soit désactivé, puis mettez-le à nouveau en marche. ... retirez les piles et remettez-les en place pour réinitialiser le thermomètre. ... faites vérifier l'appareil par la société Braun.
	Si l'erreur persististe,
	Si le problème n'est toujours pas résolu,
371°C	Les piles sont faibles mais le thermomètre fonctionne correctement. (Plus de fonction d'éclairage de l'affichage pour le modele IRT 3520).	Mettre de nouvelles piles.

Les piles sont trop faibles pour pouvoir dire correctement la température.	Mettre de nouvelles piles.
Pour tout autre problème:	Appelez notre service d'assistance téléphonique.

Remplacement des piles

Le thermomètre est livré avec deux piles au lithium, du type CR 2032.
Mettre les nouvelles piles lorsque le symbole est affchéé.

Avec la pointe d'un stylo bille, appuyez sur le couvercle du compartment des piles pour l'ouvrir. Retirez les piles usagées et installez les nouvelles en vérifiant qu'elles sont dans le bon sens. Remettez en place le couvercle en le faisant glisser.

Ne jetez pas les piles usagées à la poubelle. Déposez-les dans les lieux de collecte prévus à cet effet.

Calibrage

Le thermomètre fait l'objet d'un calibrage initial au moment de la fabrication. S'il est utilisé conformément aux instructions, il ne sera pas nécessaire de procéder à un recalibrage périodique. Si vous doutez de la fiabilité de la lecture, à quelles moments que ce soit, veuillez contacter la société Braun.

Pour déterminer la date de fabrication, référez-vous au numéro de LOT figurant sur le couvercle du compartment des piles. Le premier numéro correspond au dernier chiffre de l'année de fabrication et les deux numérios suivants à la période de ladite année.

Par example: LOT 142xxxxxxxxxx

Cette indication signifie que le thermomètre a eté fabriqué la 42ème semaine de l'année 2001.

Spécifications du produit

Fourchette de températures affichée: 34 - 42,2°C (93,2 - 108 °F)

Température ambiente lors de

l'utilisation comprise entre : 10 - 40°C (50 - 104°F)

Résolution de l'affichage: 0,1°C ou °F

Precision pour la fourchette

de températures affichée: ±0,2°C

Reproductibilité clinique : ±0,21 °C (±0,37 °F)

Durée de vie des piles: 2 ans/1000 lectures

de température

Ces spécifications peuvent être modifiées sans avis préalable.

Equipement type BF

Cet apparéil est conforme aux standards suivants :DIN EN 60601- 1 : 3/96 « Equipement électriquemédical » -

Première partie : Conditions générales pour la sécurité

DIN EN 12470-5 :

2003 « Thermometres médicaux » -

Partie 5 : Performance des thermomètres

tympaniques à infrarouges (avec dispositif à maximum)

Ce produit est conforme aux dispositions de la directive 93/42/EEC (Directive sur les appeareils medicaux).

CE

0297

Equipement medicaledéctrique nécessitant des précautions spéciales au regard de la Compatibility Electrique Médicale (CEM). Pour une description détaillée des conditions de la CEM, merci de contacter Braun France (voir page 2).

Les radio-fréquences des communications de portables et téléphones mobiles peuvent avoir des effets sur les équipements Médicaux électriques.

Une fois le produit en fin de vie, veuillez le déposer dans un point de recyclage approprié.

Garantie

Nous accordons une garantie de 2 ans sur ce produit, à partir de la date d'achat.

Pendant la durée de la garantie, Braun prendra gratuitemment à sa charge la réparation des vices de fabrication ou de matière en se réservant le droit de decide si certaines pieces doivent être réparées ou si l'appareil lui-même doit être échéné.

Cette garantie s'étend à tous les pays où cet apparéil est commercialisé par Braun ou son distributeur exclusif.

Cette garantie ne couvre pas : les dommages occasionnés par une utilisation inadéquate et l'usure normale. Cette garantie devient caduque si des réparations ont été effectuees par des personnes non agréeses par Braun et si des pièces de rechange ne provenant pas de Braun ont été utilisées.

Pour toute réclamation intervenant pendant la période de garantie, returnez ou rapportez l'appareil ainsi que l'attestation de garantie à votre revendeur ou à un Centre Service Agréé Braun.

Appelez au 01.47.48.70.00 pour connaître le Centre Service Agréé Braun le plus proche de chez vous.

Clause spéciale pour la France

Outre la garantie contractuelle exposée ci-dessus, nos clients bénéficient de la garantie légale des vices cachés prévue aux articles 1641 et suivants du Code civil.
