IGS 1113 - Congélateur LIEBHERR - Notice d'utilisation et mode d'emploi gratuit

Désignation de l'appareil	Congélateur
N° de service	Non précisé
N° de série	Non précisé
Interrupteur Marche-Arrêt et thermostat	Oui
Touche SuperFrost	Oui, fonction activée
Affichage lumineux / voyant de contrôle	Oui, avec échelle en °C
Touche d'arrêt alarme sonore	Oui
Accumulation de froid	Oui
Tablette de congélation	Oui (selon modèle)
Tiroirs avec système d'identification	Oui (selon modèle)
VarioSpace	Extension possible des tiroirs
Puissance de congélation en kg/24h	Non précisé
Alarme température	Oui, voyant de contrôle
Type de commande	Manuelle

FOIRE AUX QUESTIONS - IGS 1113 LIEBHERR

Comment régler la température de mon réfrigérateur LIEBHERR IGS 1113 ?

Pour régler la température, utilisez le panneau de contrôle situé à l'intérieur du réfrigérateur. Appuyez sur le bouton de température pour augmenter ou diminuer le réglage selon vos préférences.

Pourquoi mon réfrigérateur ne refroidit-il pas correctement ?

Vérifiez si le réfrigérateur est correctement branché, si la porte est bien fermée et si les ventilations ne sont pas obstruées. Si le problème persiste, il peut être nécessaire de contacter un service technique.

Comment dégivrer mon réfrigérateur LIEBHERR IGS 1113 ?

Pour dégivrer, éteignez l'appareil et laissez les portes ouvertes. Retirez tous les aliments et attendez que la glace fonde complètement. Essuyez l'eau avec un chiffon et rallumez le réfrigérateur.

Que faire si mon réfrigérateur fait un bruit inhabituel ?

Les bruits peuvent provenir de l'écoulement du réfrigérant ou du fonctionnement du compresseur. Si le bruit est très fort ou anormal, vérifiez l'installation de l'appareil ou contactez un technicien.

Comment nettoyer l'intérieur de mon réfrigérateur ?

Utilisez un mélange d'eau tiède et de savon doux pour nettoyer l'intérieur. Évitez les nettoyants abrasifs et n'oubliez pas de débrancher l'appareil avant de le nettoyer.

Mon réfrigérateur a une odeur désagréable, que faire ?

Vérifiez les aliments pour voir s'ils sont périmés. Nettoyez l'intérieur avec un mélange de vinaigre et d'eau pour éliminer les odeurs. Assurez-vous également que le drainage n'est pas obstrué.

Comment savoir si le joint de porte est défectueux ?

Vérifiez si la porte se ferme correctement et si des courants d'air froid s'échappent. Vous pouvez également faire le test du papier : placez un papier entre le joint et la porte, il doit être difficile de le retirer.

Où puis-je trouver des pièces de rechange pour mon LIEBHERR IGS 1113 ?

Les pièces de rechange peuvent être commandées directement sur le site web de Liebherr ou auprès de revendeurs agréés. Assurez-vous de connaître le numéro de modèle pour obtenir les pièces correctes.

Mon écran d'affichage clignote, que cela signifie-t-il ?

Un écran clignotant peut indiquer un problème de température ou une alarme. Vérifiez la température et assurez-vous que le réfrigérateur fonctionne correctement. Consultez le manuel pour des instructions spécifiques.

MODE D'EMPLOI IGS 1113 LIEBHERR

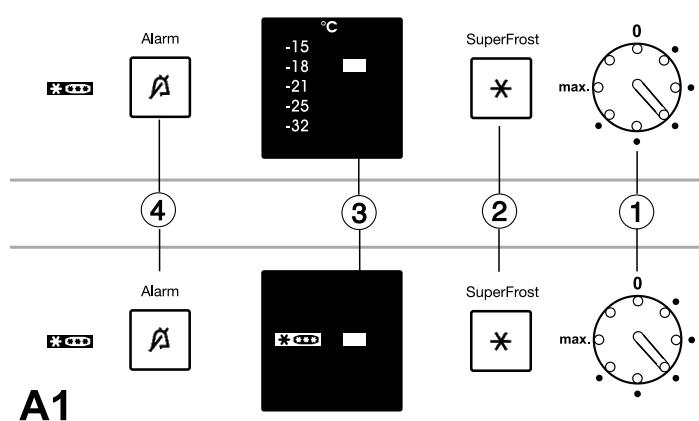

Éléments de commande et de contrôle,

fig.A1

① Interrupteur Marche-Arrêt et thermostat
② Touche SuperFrost, allumée = fonction activée
③ Affichage lumineux /voyant de contrôle vert, avec échelle en ^ C = affichage du réglage de la température pour la température de congélation*
④ Touche d'arrêt alarme sonore, àvoyant de contrôle (température trop évée)

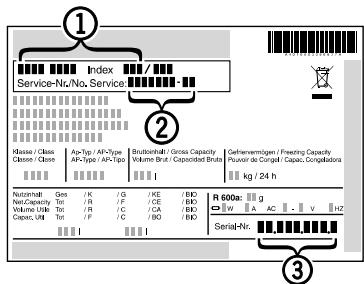

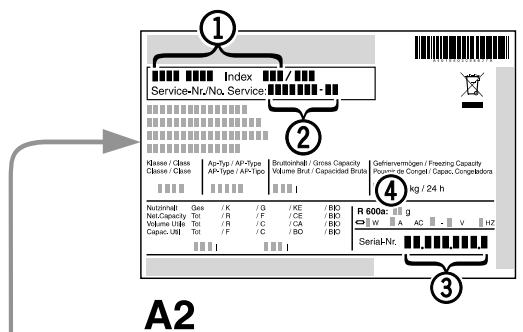

Plaquette signalétique, fig. A2

① Désignation de l'appareil
② N° de service
③ N° de série
④ Pouvoir de congélation en kg/24h

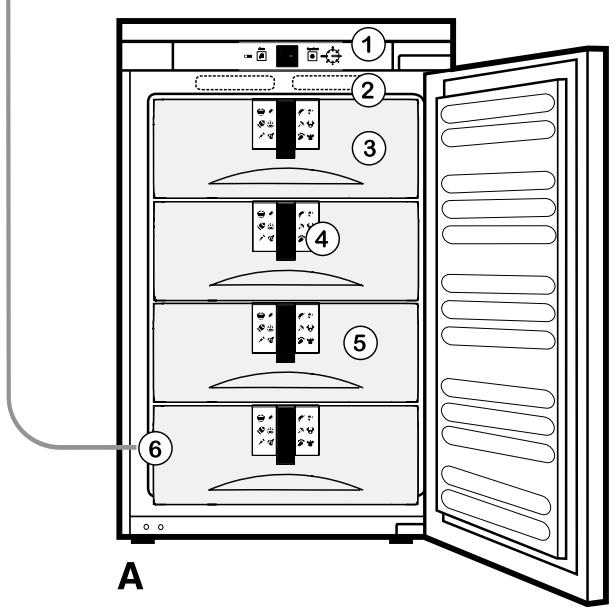

Description de l'appareil et de ses aménagements Fig. A

① Éléments de commande et de contrôle

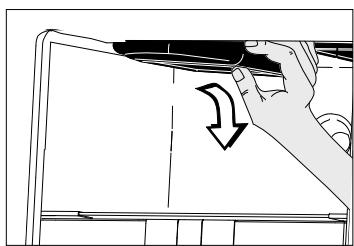

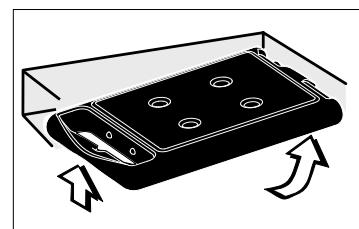

② Accumulateur de froid
③ Tablete de congélation
(4) Tiroirs avec système d'identification

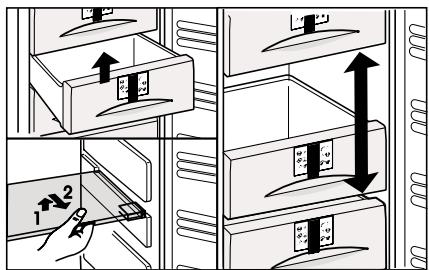

⑤ VarioSpace grâce à la possibilité d'extension du tiroir
⑥ Plaquette signalétique

Nous vous prions de conserver soigneusement ces consignes d'utilisation et, le cas échéant, de les remettre au nouvel acquireur de l'appareil si le dernier est cédé à une pierce personne.

Ce mode d'emploi est valable pour plusieurs modèles, des différences sont par conséquent possibles.

Sommaire

Page

Consigne d'utilisation

Principales caractéristiques de l'appareil 14

Somnaire. 15

Prescriptions 15

Recommandations pour I'economie d'énergie 15

Recommendations et consignes de sécurité 15

Recommendations de traitement 15

Recommendations de mise en place 16

Raccordement electrique 16

Mise en service et éléments de contrôle. 16

Mise en marche et arrêt de l'appareil 16

Réglage de la températe 16

Affichage de la températe 16

Alarmesonore 16

SuperFrost 17

Conseils pour la congélation et la conservation .... 17

Equipement 18

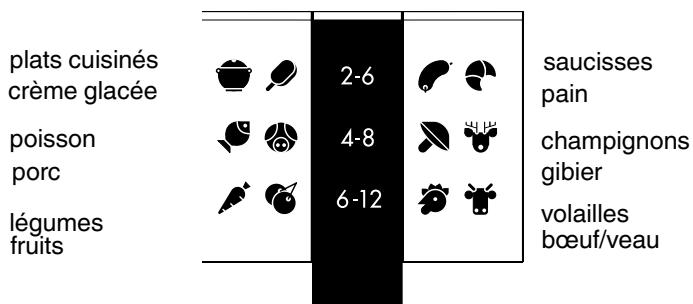

Système d'information 18

Tablette de congélation 18

Accumulateurs de froid 18

VarioSpace* 18

Nettoyage 18

Pannes eventuelles - problèmes 19

Plaquette signaléique et S.A.V. 19

Prescriptions

• Cét appeareil est concu pour la congélation et la S conservation de denrées alimentaires et la préparation de glaçons. Il est strictement réservé à l'usage domestique.

En cas d'autre utilisation, il ne sera accordé aucune garantie pour le fonctionnement irréprochable de l'appareil.

• L'appareil est donc pour fonctionner à certaines températures ambiantes, suivant sa classe climatique. Celles-ci ne doivent pas été dépassees. La classe climatique de votre apparéil est indiquée sur la plaquette signalétique :

Classe climatique	pour température ambiente
SN, N	jusqu'à +32 °C
ST	jusqu'à +38 °C
T	jusqu'à +43 °C

• Le bon fonctionnement de cet apparéil est garantie pour une température ambiente minimale limite à +5^
  L'etanchéité du circuit réfrigerant est éprouvée.
• Cet apparéil est conforme aux prescriptions de sécurité applicables et satisfait ainsi aux prescriptions définies par les directives CE 2006/95/CE et 2004/108/CE.

Recommandations pour l'économie!

d'énergie

Veiller à ne pas obstruer les orifices de ventilation.
- Eviter les ouvertures prolongées de la porte.
- Classervos alimentés par groupes de produits et ne pas dépasser la date limite de conservation.
- Bien emballer ou couvir vos aliments avant de les conserver; vous évitez ainsi la formation de givre.
- Laisser refroidir les alimentents chauds à température ambiente avant de les ranger dans l'appareil.
Faire decongeler vos denrées dans le réfrigérateur.
- Maintenir la porte de votre apparéil fermée en cas de coupure de courant. Vous retardez ainsi la remontée en température et préservez ainsi plus longtemps la qualité de vos produits congelés.

Recommendations et consignes de sécurité

Protection de l'environnement

Les matériaux d'emballage sont fabriqués à partir de matières recyclables.

• Carton ondulé / carton
• Pièces moulées en polystyrene
• Feuilles en polyéthylène
• Colliers de serrage en polypropylène
• Les matériaux d'emballage ne sont pas des jouets pour les enfants! Danger d'étouffement avec les films plastiques!
• Veuillez apporter les matérielux d'emballage dans une déchetterie publique.

Votrecancienappareilcontientencoredesmatérauxdevaleur. IldoitfaireI'objetdu tri de déchets.

• Mettez votre ancien apparéil hors service. Pour cela, le débrancher et couper le cable d'alimentation électrique. Veuillez détruire la serrure pour éviter que les enfants, en jouant, puissant rester enfermés à l'intérieur de l'appareil.

Veillez à ne pas déterminer le circuit frigorifique de votre ancien apparéil lors de son enlèvement ou de son transport.
- Pour tout renseignement sur le fluide réfrigérant contenu, consultez la plaquette signalétique.
- L'élimination des ancients apparueils doit être effectué dans les règles de l'art selon les prescriptions et les législations locales applicables.

Consignes de sécurité

• Afin d'éviter tout accident matériel ou corporel, ne transportez l'appareil que dans son emballage et faites appel à une deuxième personne pour lemettre en place.
• Le réfrigerant R 600a utilisé ne présente pas de danger pour l'environnement mais est inflammable.
  Veiller à ne pas endommager les tubes du circuit frigorifique. Une projection de réfrigérant dans les yeux peut provoquer des blessures. Le réfrigérant peut aussi s'enflammer.
• En cas de fuite du réfrigerant, éloigner les flammes vives ou les sources d'allumage de la proximité de la fuite, débrancher la prise et bien aérer la pierce.
• En cas de dépréciation de l'appareil, contacter immédiatement le fournisseur avant même de brancher l'appareil.
• Pour garantir la sécurité de fonctionnement de l'appareil, respecter scrupuleusement les consignes de la notice concernant la mise en place et le raccordement électrique.
• En cas de panne,mettre l'appareil hors service en débranchant l'appareil (sans tirer sur le cable) ou en âtant (ou dévissant) le fusible.
• Afin d'éviter tout risque pour les utilisateurs de l'appareil, les réparations et interventions ne doivent être effectuees que par un Service Avec Vente agreeé. Cette consigne s'applique également au remplacement du cable d'alimentation.

Recommendations d'utilisation

• Ne pas conserver de matieres explosives ni de produits en bombe à gaz propulseur inflammable (butane, propane, pentane, etc.) dans votre apparéil.
  En cas de fuite éventuelle, ces gaz risquent en effet de
  s'enflammer au contact d' éléments électriques. Les produits en bombe concernés sont identifiés par l'étiquette indiquant leur composition ou un symbole représentant une flamme.
  Veillez à ce que vos alcools forts soient bien fermés et conservez-les verticalément.
• Ne pas manipuler de flammes vives ou de sources d'allumage à l'intérieur de l'appareil.

• Ne pas utiliser d'appareils électriques à l'intérieur de l'appareil (appareils de nettoyage à vapeur, apparéils de chauffage, apparéils à glace, etc.).

• Ne pas utiliser le socle, les portes, les tiroirs, etc. comme marchepied ou comme support.

• Cet apparéil ne s'adresse pas aux personnes (et enfants) représentant des handicaps physiques, sensoriels ou mentalaux ou aux personnes ne disposant pas d'une expérience et de connaissances suffisantes, sauf si ces dernières ont bénéficié d'une surveillance initiale ou ont reçu des instructions relatives à l'utilisation de l' apparéil de la part d'une personne responsable de leur sécurité. Les enfants ne doivent pas être laissés sans surveillance afin de s'assurer qu'ils ne jouent pas avec l' apparéil.
• Evitezle contact permanent de la peau avec des surfaces froides ou des produits réfrigerés / surgelés. Cela est susceptible de provoquer des douleurs, une sensation d'engourdissement et des gelures. En cas de contact prolongé de la peau, prévoir les mesures de protection nécessaires, comme par ex. l'usage de gants.
• Ne pas consommer la glace alimentaire, notamment la glace à l'eau et les glaçons, à la sortie de l'appareil, afin d'éviter tout risque de brûlures pouvant être provoquées par les températures très basses.
• Pour éviter tout risque d'intoxication alimentaire, ne pas consommer des aliments stockés au-delà de leur date limite de conservation.

Emplacement de montage et ventilation

• Lors de l'installation / encastrement, veiller à ne pas endommager les tubulures du circuit frigorifique.
• Eviter de monter votre apparéil directement au soleil, à côté d'une cuisine, d'un chiffage et autres apparéils de ce genre.
• Ne pas obstruer les grilles de ventilation. Toujours veiller à une bonne ventilation de l'appareil.
  Le site d'installation de votre apparéil doit impératifement être conforme à la norme EN 378, à savoir un volume de 1m^3 pour 8g de fluide réfrigerant type R 600a, pour éviter toute formation de melange gaz-air inflammable en cas de fuite dans le circuit frigorifique. Les données relatives à la masse de réfrigerant sont indiquées sur la plaquette signalétique à l'intérieur de l' apparéil.
• Encastrer le réfrigérateur-congélateur uniquement dans des meubles stables.
• Respecter les instructions de montage fournies.
• Oter toutes les sécurités de transport.

Raccordement electrique

Assurez-vous que le courant (courant alternatively) et la tension

correspondent bien aux indications de la plaquette signalétique de l'appareil située à l'intérieur de l'appareil à gauche, voir fig. A.

• Ne brancher l'appareil qu'a une prise de courant conforme avec la mise à la terre.
• Le fusible de protection de la prise doit être au moins de 10 A. S'assurer également que la prise de courant n'est pas située derrière l'appareil et qu'elle est facilement accessible.
• Ne pas
• raccorder l'appareil à des onduleurs,
• utiliser l'appareil en le branchant à une « prise économique d'énergie » - Risque d'endommager le système électrique.
• brancher l'appareil avec d'autres apparéils sur une rallonge - Risque de surchauffe.
• En retardant le cable d'alimentation de l'arrière de l'appareil, restirer le porte-cable, sinon vous entendrez des vibrations!

Mise en service et éléments de contrôle

Mise en marche et arrêt de l'appareil, fig. A1

• Mise en marche : tourner la fente du thermostat ① à l'aide d'une piece de monnaie sur la position 2.
• Un des voyants verts ③ s'allume, ce qui indique le fonctionnement normal de l'appareil.
• Levoyant rouge de la touche d'alarme reste allumé tant que la température de congélation n'est pas assez BASSE. Pour de plus amples informations, voir le chapitre « Alarme sonore, voyant rouge d'alarme »
• Arrêt: Régler le thermostat sur « 0 »
• L'affichage de la température et toutes les touches sont éteints.

Réglage de la température, fig. A1

• Régler le thermostat ① en tournant le bouton de réglage à l'aide d'une piece de monnaie :
• jusqu'à ce que l'affichage lumineux ③ s'éclaire à côté de la plage de température désirée (-18 °C)* ou
• tourner la fente du régulateur de température sur le 3ème point, fig. A1. Les positions de la fente signifient :

1ère position =température maximale,

puissance minimale

Position « max. » = température minimale.

puissance maximale

• Réglage de température recommandé : - 18 °C ou position de réglage 3ème point.

Affichage de réglage de la température*, fig. A1/③

• Lorsque l'affichage de température est allumé, l'appareil est alors en service.
• Chaque voyant correspond à une plage de température. Ils affichent la valeur choisisie de la température de congélation.
• La température peut être légèrement diminuée dans la plage de température / de réglage, par ex. au niveau de l'affichage -15 °C à -18 °C ou entre deux positions du thermostat*. En cas de besoin, continuer à tournier lentement le thermostat ① levoyant de la plage de température réglée, par ex.-18 °C, clignote brievement. Ceci confirme qu'un réglage plus élevé a été sélectionné dans la plage de température réduite.

Alarme sonore*, voyant rouge d'alarme, fig.A1

L'alarme sonore et levoyant rouge d'alarme vous aident à préserver la qualité de vos denrées congelées et à faire des économies d'énergie.

L'alarme sonore s'eteint en appuyant sur la touche d'arrêt alarme ④ ou
- automatiquement lorsque la température de conservation atteinte est suffisamment BASSE.
- L'alarme sonore retentit toujours lorsque la température du congélateur n'est pas assez BASSE (dépend du réglage de température sélectionné).

• Simultanément, levoyant rouge de la touche d'arrêt alarmé clignote.
  Causes possibles :
• des produits frais ont été introduits dans le conGPLateur alors qu'ils étaient encore chauds,
• une quantité excessive d'air chaud ambient s'est introduite dans le congeilateur pendant que vous rangiiez ou sortiez vos produits. La variation de température en résultat n'a aucune influence sur les produits congelés.
• En appuyant sur la touche d'arrêt alarme, le voyant d'alarme qui clignotait resté allumé en permanence. Il s'éteindra dés que l'incident ayant déclenché l'alarme aura été éliminé et que la température atteinte dans le congélateur sera suffisamment BASSE. Dans ces conditions, la fonction d'alarme sonore sera automatiquement réactivée.
• Seul le clignotement simultané de la touche SuperFrost et de l'un des voyants d'affichage de la température indique une panne. Veuillez prendre contact avec votre S.A.V. en lui indiquant le clignotement que vous avez observé. En possession de cette information, le S.A.V. pourra intervenir rapidement et d'une manière ciblée.

SuperFrost, conseils pour la congélation et la conservation

SuperFrost, fig. A1

Les produits frais doivent être congelés à cœur le plusrapidement possible. Pour cela, les produits déjà stockés dans notrecongélateur doiventobtenir une « réserve defroid » .Cette opérationest possible grâce au mode SuperFrost et permet de préserver aumieux valeur nutritive, aspect et saveur des denréeses congelées.

• La quantité maximale de denrées (en kg) que vous pouvezCongeler en 24 h est indiquée sur la plaquette signalétique sous la rubrique « Pouvoir de congélation ... kg/24h

, voir fig. A2, pos. ④ . Cette valeur maximale varie selon le modele et sa classe climatique.

SuperFrost

Congélation en mode SuperFrost

• Appuyer brièvement sur la touche SuperFrost ② pour qu'elle s'éclaire - en même temps, la valeur théorique la plus froide de l'affichage de température s'éclaire.

La température de congélation s'abaisse, l'appareil passe à sa puissance maximale.

• Pour congeler une petite quantité de produits, attendre environ 6 heures. C'est généralement suffisant. Pour congeler la quantité maximale de produits (voir plaquette signalétique), attendre environ 24 heures.
• Introduire ensuite les produits frais, de préférence dans les tiroirs du bas.

En cas de quantité maximale, congefer les alimentés emballés sans tiroirs, les places directement sur le sol du congélateur et les déposer dans les tiroirs lorsqu'ils sont congelés!

• SuperFrost s'éteint automatiquement après un total d'env. 65 heures. Le procédé de congélation est terminé - la touche SuperFrost est éteinte, la valeur théorique de la température paramétrée s'éclaire de nouveau - l'appareil fonctionne de nouveau en mode normal, très économique.

Remarque : en mode SuperFrost, l'appareil fonctionne à sa puissance maximale, ce qui peut faire augmenter provisoirement le niveau de bruit du compresseur.

Le mode SuperFrost n'est pas nécessaire si :

• you introduisez des surgelés dans votre congélateur,
• vous souhaitez congeler jusqu'à 2 kg de produits frais par jour.

Conseils pour la congélation et la conservation

• Aliments pouvant être congeles : viandes, gibier, volailles, poissons frais, légumes, fruits, produits laitiers, pain, pâtisseries, plats cuisés. Aliments pour lesquels la congélation est déconseillée : laitue, radis, raisins, pommes et poires entières, viandes grasses.
• N'utiliser que des emballages disponibles dans le commerce type sacs de congélation, écipients recyclables en plastique, métal et aluminium.
• Ne pas placer des produits frais à congelever au contact de produits déjà congelés. Veiller aussi à ce que les paquets soient secs, pour éviter qu'ils ne se collent entre eux en se congelant.
• Indiquer le content et la date sur les paquets à congeler et respecter scrupuleusement la date limite de conservation. Vous préserverz ainsi toute la qualite de vos alimentes.
• Emballez toujours les alimentes que vous congelez vous-même en portions adaptées à votre consommation courante. Pour une congélation rapide et correcte, respecter les quantités suivantes dans chaque paquet :
• fruits et légumes : paquets de 1 kg maximum,
• viandes : paquets de 2,5 kg maximum
• Les légumes doivent être blanchis, après avoir été lavés et répartis en portions (les plonger 2 à 3 minutes dans l'eau bouillante, puis les refroidir rapidement en les passant sous l'eau froide. En cas d'utilisation d'une cocotte minute ou d'un four à micro-ondes, respecter les consignes du fabricant pour cette opération).
• Ne pas saler ni épicer les produits frais et les légumes blanchis avant de les congeler. Les autres alimentés peuvent être légèrement sales et épices. Certaines épices perdent de leur saveur lors de la congélation.
• Ne jamais placer de bouteilles ou cannette contenant une boisson gazeuse dans le congelateur, car elles pouraient exploser. Dans le cas d'une réfrigération rapide de boissons,sterol les bouteilles au bout d'une heures maximum.
  Pour la conservation : chaque tiroir/plaque résiste à une charge maximale de 25 kg de produits congelés.
• Si vous désirez utiliser l'ensemble de l'espace interieur, il est possible d'enlever tous les tiroirs (voir la section « VarioSpace » pour-retirer les tiroirs).
• Classer les paquets par groupes de produits afin d'éviter toute ouverture prolongée de la porte et d'économiser au maximum de l'énergie.
• Ne pas dépasser la date limite de conservation indiquée.
  Pour la décongélation ne décongeler que la quantité nécessaire à votre consommation. Cuisiner le plus rapidement possible les aliments venant d'être décongelés. Les aliments congeles peuvent être décongelés de la manière suivante :
• au four / au four à chaleur tournante
• au micro-ondes
• à température ambiente
• dans votre réfrigérateur ; le froid dissipe est utilisé pour la réfrigération des autres alimentés.
• Des portions peu épaises de viande et de poisson peuvent être cuisinées en cours de décongélation.
• Les légumes peuvent être cuits alors qu'ils sont encore congelés (temps de cuisson réduit de moitié).

Le système d'information*

Les alimentés congélés doivent être consommés dans la limite des délais de conservation recommends.

Les chiffres entre les symboles indiquent la durée de conservation en mois pour plusieurs types de denrées.

Les durées de conservation mentionnées sont données à titre indicatif. La durée de conservation (valeur inférieure ou supérieure) d'un produit dépend principalement de sa qualité initiale et du type de préparation réalisée avant la congélation. Pour des alimentés gras, respecter les valeurs inférieures indiquées.

La tablette de congélation

permét de congeler des baies, fines herbes, légumes et autres sans qu'ils ne se collent entre eux. Les produits conservent ainsi au moins leur forme initiale et peuvent être décongelés en fonction de la quantité désirée.

• Etaler les produits à congelier sur la tablette de congélation.
• Laisser congeler pendant 10 à 12 heures avant de les conditionner dans des sacs de congélation ou des recipients et de les placer dans un tiroir.
  Pour décongeler, établer à nouveau les produits congelés les uns à côte des autres.

Les accumulateurs de froid*

En cas de coupure de courant, ils évitent une remontée trop rapipe de la température, réservent ainsi au moins la qualité des alimentés stockés.

Vou puez congeler et stockés les accumulateurs de froid soit sur la tablette de congélation soit dans l'espace supérieur de congélation*.

• Insérer les

accumulate

Retirer le tiroir du haut. Insérer l'accumulateur de froid dans l'espace supérieur de condensation et l'encluquier devant.

• Enlever les

accumulateurs de froid :

Retirer le tiroir du haut. Saisir l'accumulateur de froid sur le cote et le sortir vers le bas.

VarioSpace*

• En-retirant un tiroir et sa plaque de support, vous obtenez de la place disponible, correspondant à la hauteur de 2 tiroirs, pour congeler des denrées volumineuses. Vous pouvez ainsi congeler des volailles, des viandes, de gros morceaux de gibier, sans les découvert et les servir « en entier ». Vous pouvez également stocker les gros gâteaux et les grands bacs de glace.
• Selon le besoin, vous pouvez enlever 1, 2 ou tous les tiroirs et plaques de support et utiliser ainsi l'ensemble de l'espace interieur. Veuillez faire attention car une plaque ne peut supporter que jusqu'à 25 kg.
• Pour-retirer un tiroir, tirer jusqu'à la butée et soulever par l'avant.
• Pour prisoner une plaque : la soulever par l'avant et la prisoner.
  Pour la remetre: inserer simplement la plaque jusqu'à la butée.

Nettoyage

Recommendations de dégivrage

Après un certain temps, le congélateur se couvre d'une couche de givre ou de glace dont l'épaissur dépend de la fréquence d'ouverture de la porte et de la température des denrées à leur introduction (denrées encore « chaudes »). Ce phénomène est tout à fait normal.

Une épaisse couche de glace augmentant la consommation d'énergie, nous recommendons de dégivrer régulièrement l'appareil :

• Un jour avant le dégivrage,mettre en fonction le mode SuperFrost ; les denrées auront ainsi une réserve de froid supplémentaire.
  Pour proceder au dégivrage, débrancher la prise ou tournier le thermostat sur la position « 0 »
• Conserver, par exemple, les denrées congelées dans leur tiroir, ou bien dans du papier journal ou des couvertures, et les recouvrir. Les conserver ensuite dans un endroit aussi frais que possible.
  Pour accélérer le dégivrage, placer un recipient contenant de l'eau chaude, mais non bouillante, sur l'une des plaques. Lors du dégivrage, ne pas utiliser de chauffages électriques, d'appareils de nettoyage à vapeur, de produits dégivrants en aérosols, de flammes vives ou d'objets métalliques pour éliminer la glace. Risque de blessures et de dommages matériels!
  Laisser la porte ouverte pendant le dégivrage.

Enlever l'eau de dégivrage des renf Oncements avec une éponge ou un chiffon. Nettoyerensuite l'appareil et le sécher soigneusement.

Nettoyage

• Avant d'effectuer le nettoyage, arrêté impératifement l'appareil. Pour cela, débrancher la prise oumettre hors circuit les protections électriques situées en amont.

Nettoyer à la main l'intérieur, les équipements interieurs ainsi que les parois extérieures de l'appareil avec de l'eau tiède mélangée à de faibles quantités de produit à vaisselle. Ne pas utiliser d'appareil de nettoyage à vapeur - risque de dommages matériels et corporels !
- Nous conseillons l'utilisation de chiffons doux et d'un nettoyant tous usages de pH neutre. N'utilisez pour l'intérieur de l'appareil que des nettoyants et des produits d'entretien non nocifs pour les alimentents.

• N'utilisez jamais d'éponge abrasive / gratoir, de produits de nettoyage concentrés, de détergents sableux, fortement chlorures ou acides ou de solvants chimiques; vous risqueriez d'endommager les surfaces et de provoquer leur corrosion.
• Eviter que l'eau de nettoyage ne s'infiltrre dans les parties électriques et par les grilles de ventilation. Essuyer l'appareil.
• Ne pas déterminer ou enlever la plaquette signalétique située à l'intérieur de l'appareil - elle est importante pour le service après-venture.
• Rebrancher et remettre ensuite l'appareil en marche. Activer la fonction SuperFrost et charger l'appareil lorsqu'la température est assez BASSE.

Lorsque l'appareil doit rester sans fonctionnerpendant une période prolongée le vider, débrancher la prise du secteur, le nettoyer comme indiqué ci-dessus et laisser la porte entrouverte, pour éviter la formation de mauvaises odeurs.

Pannes éventuelles - problèmes

Votre apparéil est conçu et construit de sorte à assurer la(Meilleure sécurité d'emploi et une grande longévité.

Si une panne venait cependant à se produit pendant le fonctionnement, veuillez alors vérifier si la perturbation n'est pas due à une erreur de commande (dans ce cas, les frais occasionnés vous seront factures, même pendant la garantie).

Vous pouvez remédier vous-même aux pannes suivantes en contrôlant les causes possibles :

Panne

• Cause possible et solution

L'appareil ne fonctionne pas, l'affichage est eteint

• L'appareil est-il enonne position marche?
• La prise de courant est-elle bien enforcée?
• Le fusible de la prise est-il en bon état?

L'appareil est trop bruyant

• L'appareil est-il bien calé, les meubles ou les objets se trouvant à proximé entrent-ils en vibration lorsque le compréseur fonctionne?

Essayer de déplacer un peu l'appareil, leMETRE à niveau à l'aide des pieds réglables, écarter les bouteilles et les récipients pour éviter tout contact.

• Le bruit (gargouillis) dû à la circulation du fluide est tout à fait normal. Il provient du circuit de réfrigérant.

Un clic à peine perceptible se produit à chaque fois que le compresseur (moteur) s'enclenché ou s'arrête automatiquement.

Le ronflement du compresseur est légèrement plus bruyant lorsque celui-ci s'enclenche. L'activation de la fonction SuperFrost, l'introduction d'aliments frais ou l'ouverture prolongée de la porte font augmenter automatiquement la puissance de refroidissement.

L'alarme retentit, la température n'est pas assez froide

• Des quantités trop importantes de produits frais ont-elles été stockées sans SuperFrost ? (voir chapitre « SuperFrost »)
• La porte de l'appareil ferme-t-elle correctement?
• La ventilation (admission et évacuation de l'air) est-elle bien réalisée ?

Libérer évientuelles le grilles de ventilation obstruées.

• La température ambiente est-elle trop chaude ? (voir chapitre « Prescriptions »)
• L'appareil a-t-il été trop souvent ouvert ou est-il resté trop longtemps ouvert?
• Eventuèlement attendre que la température nécessaire se rétabissse d'elle-même.

S.A.V. et plaquette signalétique

Si aucune des causes mentionnées ci-dessus n'aide à résoudre le problème et que vous ne pouvez remedier vous-même à la panne, ou lorsqu'ell'affichage

de température indique « F 0 » à « F 5 », alors l'appareil est en panne. Veuillez alors consultier vous S.A.V. le plus proche (liste des adresses ci-jointe) en indiquant l'affichage que vous avez observé, ainsi que

la désignation ①

le n° de service ②,

le n° de série ③

de la plaque signalétique. En possession de cette information, le S.A.V. pourra intervenir rapidement et d'une manière ciblée. La plaquette signalétique se trouve a l'intérieur de l'appareil, a gauche.

Laissez l'appareil fermé jusqu'à ce que le Service

Après Vente intervienne, afin d'éviter toute déperdition de froid.

Conservez soigneusement ces consignes de montage et transmettez-les éventuelles au propretaire ultérieur.

Ce mode d'emploi est valable pour plusieurs apparéils, des différences sont par conséquent possibles.

Le montage nécessite en outre les outils suivants : tournevis, vis Torx®15, 20, 25, 30

Inversion du sens d'ouverture de la porte

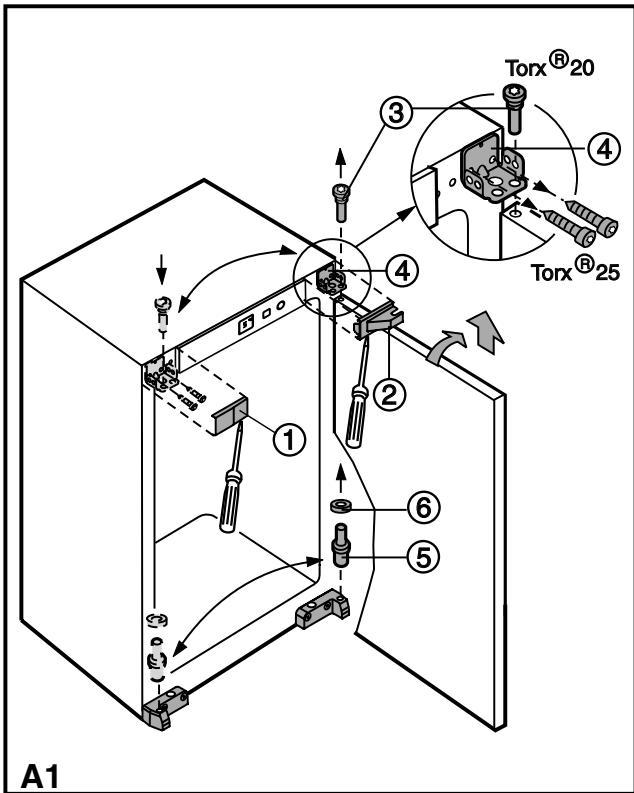

Illus. A1. Si nécessaire, vous pouvez inverser l'ouverture de la porte ; sinon, suivez les autres instructions à partir des instructions d'encastrement et l'illus. B.

• Illus. A1: retirer les éléments de protection ①, ② en les tirant vers l'avant avec un tournevis.
• Dévisser le pivot ③.
• Basculer la porte et la soulever vers le haut.
• Dévisser le support ④ et le revisisser sur le côte opposé en utilisant les mêmes vis.
• Changer de côté le pivot du bas ⑤ et la rondelle ⑥.
• Pour les apparèels équipés d'un compartmentement de congélation, inverser maintainant la porte du compartment. (cf. section "Inverser la porte du compartment")
• Remonter la porte : la mesure sur le pivot du bas ⑤ , insérer le pivot du haut ③ dans le trou de la porte en le faisant passer par le trou extérieur du support et visser à fond.
• Remetre en place les éléments de protection sur le côte opposé en les tournant de 180^ .

Inverser la porte du compartment*

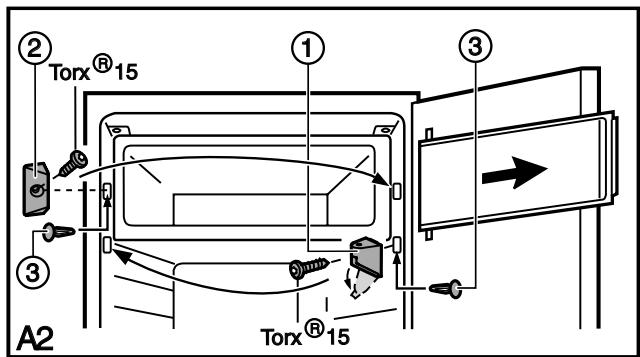

Illus. A2: retirer le cache du support ① en le rabattant.
Dévisser le support ①,steroler la portedu compartment avec lesupport.
- Dévisser le taquet de fermeture (2).
Enforcer les caches ③ dans les orifices ainsi libérés.
- Remonter la porte et le taquet de fermetre sur le côté opposé en les tournant de 180^ . Placer la porte du compartment au dessus,mettre le support ① en bas,revisser,rabattre le cache.

Instructions d'encastrement et dimensions

Illus. B : aligner etmettre d'aplomb l'élement de cuisine au niveau et à l'équerre. Le caler si nécessaire. Veiller à ce que le fond de l'élement soit d'équerre avec la paroi laterale.
- Installer le réfrigerateur / congélateur uniquement dans des éléments de cuisine fixes.
Pour la ventilation, veuilles prévoir
- une aération d'une profondeur minimale de 38 mm entre la paroi arrêté de l'objet de cuisine et le dos de l'appareil.
- une bouche d'aération minimale de 200~cm^2 pour l'entrée d'air dans le socle et la sortie d'air au dessus de l'appareil. En règle générale : plus la section de ventilation est grande, plus l'appareil sera économique.
- Vérifier les dimensions d'installation conformément à l'illus. B : hauteur apparéil (carrosserie) = a, hauteur niche = b
- Installer la prise secteur en utilisant un cordon 1 afin de pouvoir facilement brancher l'appareil après son installation, illus. B

Raccordement électrique

Le type de courant (courant alternatif) et la tension

du lieu d'installation doit être conformes aux indications de la plaque signalétique. Cette dernière est placée sur la paroi interieure gauche de l'appareil.
- Ne brancher l'appareil qu'a une prise de courant conformé avec la mise à la terre.
- Le fusible de la prise de courant doit être protégé avec 10 A ou plus, être placé à l'extérieur au dos de l'appareil et être facile d'accès.
- Nepas
brancher l'appareil à un onduleur de sécurité
- utiliser l'appareil en le branchant à une "prise économique d'énergie" - Risque d'endommager le système électrique.
- brancher l'appareil avec d'autres apparéils sur une rallonge - Risque de surchauffe.
- En retardant le cable d'alimentation de l'arrière de l'appareil,steroler le porte-cable, sinon vous entendrez des vibrations !

Fixation dans l'élement de cuisine

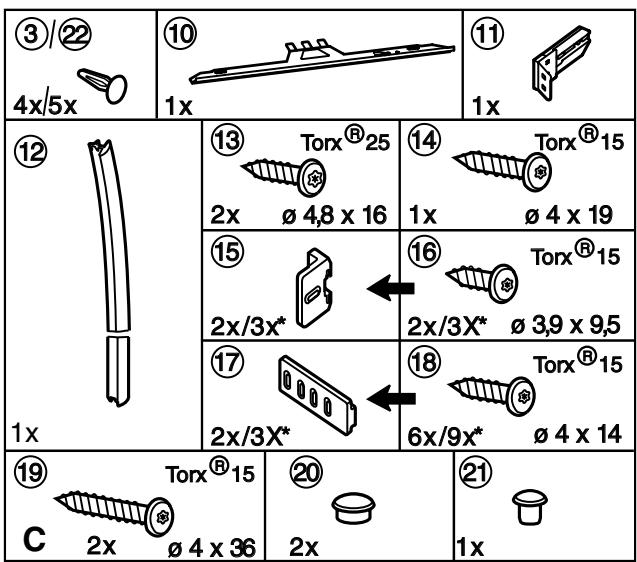

Illus. C: toutes les pieces de fixation se trouvent dans l'appareil.
- Insérer l'appareil aux 3 / 4 dans l'élement.

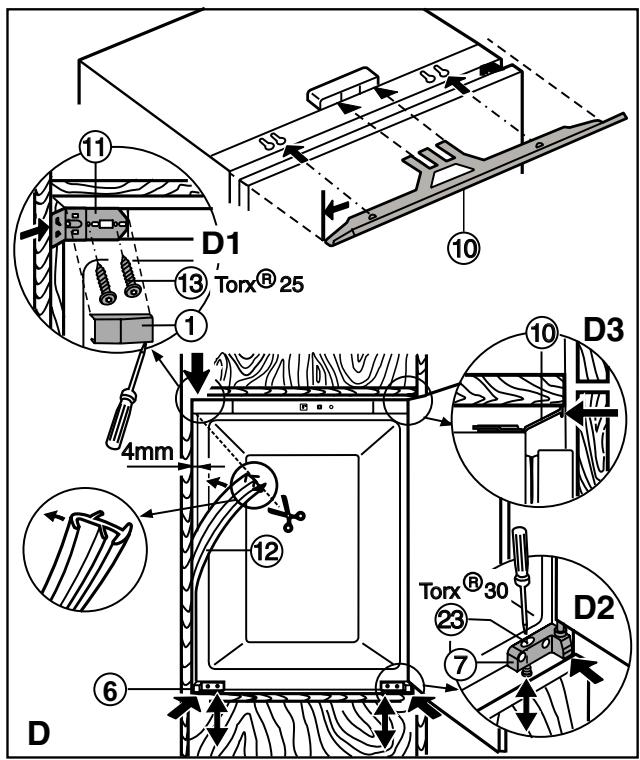

Illus. D: monter la cornière de compensation (19) côte poignée en l'alignant avec la paroi latérale de l'appareil : l'insérer dans le support et l'enclencher dans les trous
- Retirer le cache ① , illus. D1.
Fixer l'équerre de fixation (1) avec les vis (3)
- Introduire l'appareil dans la niche en laissant un espace de 4 mm env. côté poignée. Faire attention au cable secteur!
- Ajuster l'appareil en profondeur :
- Ajuster le bord avant des supports ⑥ ⑦ et de l'équre re de fixation ① en les alignant avec le bord avant du fond et de la paroi latérale du meuble de cuisine.
- Ajuster l'appareil en hauteur à l'aide des vis réglables ② illus. D2.
- Recouvrir l'interstice entre l'appareil et la paroi de l'élement avec le bourrelet (2) côte poignée: enforcer le bourrelet (2) dans l'interstice en commençant par le bas. Raccourcir le bourrelet à la longueur du bord inférieur de l'équerre de fixation (1).

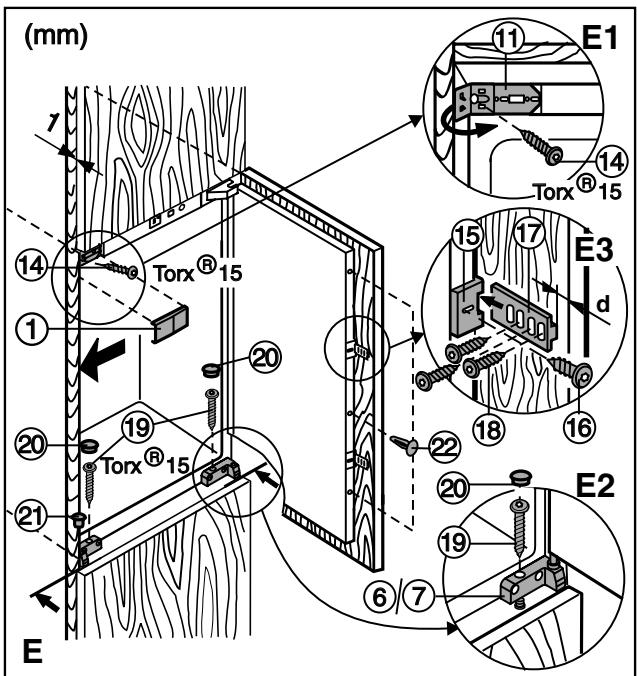

Illus. E: pousser l'appareil contre la paroi du meuble (le bourrelet est compré).
- Fixer l'appareil avec les vis à panneaux de particules 14 / 19 dans la niche : presser l'appareil contre la paroi du meuble en insérant une vis dans l'équerre de fixation 11 du dessus illus. E1 ; en bas, utiliser les vis régibles 23 dans les supports 6 / 7 , illus. E2.
Veiller a bien serrer toutes les vis !
- Si nécessaire, ajuster la cornière de compensation (10) en la repoussant parallèlement au dessus du meuble - elle ne doit pas reassertir, illus. D3.
Illus. E: Rabattre I'elément lateral de I'équerre de fixation (1).
- Remetre le cache ① en place en le glissant
-Obturer tous les orifices avec les bouchons 2D 2D.
- Monter l'élément d'accoupling de la porte (15) illus. E3, en fonction de la hauteur de la poignée et du type de porte en deux parties.
- Porte complètement ouverte, engager les rails d'accoupling ① et les visser sur la porte. Conserver la distance d à l'arête extérieure de la porte du meuble (d = épaisseur du meuble).
- Ajuster la piece d'accouplement pour que la porte du meuble ne touche pas le meuble côté poignée (écart d'1 mm env.).
- Sur les portes de grande dimension ou en deux parties, monter une piece d'accoupling supplémentaire, si nécessaire!
- Obturer éventuellesment les trous sur la porte de l'appareil avec les bouchons ②. Cela contribue à une isolation durable.

Le fabricant de cet apparéil s'efforce d'améliorer tous les types et modèles de sa gamme. Il se réserve donc le droit d'apporter des modifications concernant la forme, l'équipe-ment et les caractéristiques techniques de ses apparéils..
