MODE D'EMPLOI AFGI 100 X ARTHUR MARTIN
Nous vous remercions de la confiance que vous nous avez témoignée en CHOISSANT:
Nous savons que vous attendez de cet appareil qu'il vous apporte pleinement satisfaction en termes d'efficacité, fiabilité, facilité d'utilisation.
C'est en fonction de ces exigences qu'il a été conçu avec le plus grand soin, la plus grande attention.
Son utilisation est très simple. Cependant, nous vous recommandons de lire attentivement cette notice. Bien connaître votre nouvel appareil, c'est non seulement éviter au départ une erreur de manipulation susceptible de l'endommager, mais c'est aussi vous familiariser avec toutes les possibilités qu'il vous offre.
Nous souhaitons que la satisfaction que vous aurez dans son utilisation vous amène à nous désirer pour d'autres appareils de notre marque.
Avertissements importants 2
Description de l'appareil 4
Utilisation de votre hotte 5
Entretien et nettoyage 6
En cas d'anomalie de fonctionnement 8
Conditions de garantie 9
Service après-vente 10
Caractéristiques techniques 11
Branchement électrique 12
Installation 13
Comment dire votre notice d'utilisation
Les symboles suivants vous guideront tout au long de la lecture de votre notice d'utilisation.
Instructions de sécurité
Description des opérations étape par étape
Conseils et recommandations
Informations liées à la protection de l'environnement
Cet appareil doit être installé par une personne qualifiée et selon les normes en vigueur.
Conservez cette notice d'utilisation avec votre appareil. Si l'appareil avait été vendu ou cédé à une autre personne, assurez-vous que la notice d'utilisation l'accompagne. Le nouvel utilisateur pourrait alors être informé du fonctionnement de celui-ci et des avertissements s'y rapportant. Ces avertissements ont été rédigés pour votre sécurité et celle d'autrui.
Utilisation
- Cet appareil a été conçu pour être utilisé par des femmes. Veillez à ce que les enfants n'y touchent pas et ne l'utilisent pas comme un jouet.
- À la réception de l'appareil, déballez-le ou faites-le déballer immédiatement. Vérifiez son aspect général. Faites les éventuelles réserves par écrit sur le bon de livraison ou sur le bon d'enlèvement dont vous garderez un exemplaire.
- Voiture appareil est destiné à un usage domestique normal. Ne l'utilise pas à des fins commerciales ou industrielles ou pour d'autres buts que celui pour lequel il a été créé.
- Ne modifie pas ou n'essaie pas de modifier les caractéristiques de cet appareil. Cela représente un danger pour vous.
- Débranche toujours la hotte avant de procéder à son nettoyage et son entretien.
- Aérez convenablement la pièce en cas de fonctionnement simultané de la hotte et d'autres appareils alimentés par une source d'énergie différente de l'énergie électrique. Ceci afin que la hotte n'aspire pas les gaz de combustion.
- Ne faites jamais flamber des préparations sous la hotte. Les flammes aspirées risqueraient de détériorer les filtres et provoquer un incendie.
- graisse risque d'occasionner un incendie.
- Ne laissez jamais des fritures sous la hotte sans surveillance attentive. Les huiles et graisses portées à très haute température peuvent prendre feu.
- Ne laissez pas un brûleur à gaz allumé sans récipient, la flamme pourrait abîmer le filtre de l'appareil.
Installation
- L'appareil doit être débranché pendant l'installation ou dans l'éventualité d'une intervention.
- L'installation de votre appareil doit être réalisée par un technicien qualifié.
- Vérifiez que la tension du réseau correspond à la tension mentionnée sur la plaque signalétique située à l'intérieur de la hotte (voir caractéristiques techniques).
- Si l'installation électrique de votre habitation nécessite une modification pour le branchement de votre appareil, faites appel à un electricien qualifié.
- Si la hotte est utilisée en version évacuation, ne raccordez pas l'appareil à un conduit d'évacuation de fumées de combustion (chaudière, cheminée, etc...) ou à une VMC (ventilation mécanique contrôlée).
- Le conduit d'évacuation, quel qu'il soit, ne doit pas déboucher dans les combles.
- Dans le cas où l'appareil est relié directement à l'installation électrique, interposez un interrupteur bipolaire ayant une distance d'ouverture des contacts d'au moins 3 mm.
- Installez la hotte à une distance de sécurité d'au moins 65 cm d'un plan de cuisson électrique, gaz ou mixte.
Veuillez lire attentivement ces remarques avant d'installer et d'utiliser votre appareil. Nous déclinons toute responsabilité en cas de dommages ou d'incendies provoqués par l'appareil du fait du non-respect de ces avertissements.
- Si vous procédez à la mise à la casse de votre ancien appareil, veillez à mettre hors d'usage ce qui pourrait représenter un danger : coupez le câble d'alimentation au ras de l'appareil.
- Informez-vous, auprès des services de votre commune, des endroits autorisés pour la mise au rebut de l'appareil.
- En cas d'anomalie de fonctionnement, reportez-vous à la rubrique « EN CAS D'ANOMALIE DE FONCTIONNEMENT ». Si malgré toutes les vérifications une intervention s'avère nécessaire, le vendeur de votre appareil est le premier habilité à intervenir. À défaut (déménagement de votre part, fermeture du magasin où vous avez effectué l'achat...), veuillez consulter l'Assistance Consommateurs qui vous communiquera l'adresse d'un service après vente.
1. Touche d'éclairage
Pour éclairer le plan de cuisson, appuyez sur cette touche.
2. Minuteur
Cette touche permet d'activer ou de désactiver le minuteur. En appuyant une fois sur cette touche, le minuteur s'active pendant 5 minutes.
La vitesse moteur sélectionnée clignote alors dans la fenêtre d'affichage.
Au bout de 5 minutes, le moteur s'arrête. Le minuteur reste activé même si vous modifiez la vitesse moteur.
En appuyant une seconde fois sur cette touche, le minuteur se désactive.

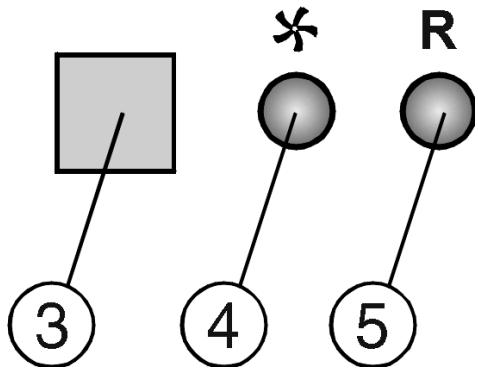

3. Fenêtre d'affichage
Elledique:
la vitesse moteur sélectionnée (de 1 à 4), la mise en marche du minuteur (lorsque la vitesse moteur sélectionnée clignote), l'état des filtres (trait allumé ou clignotant).
4. Touche de sélection des vitesses moteur (de 1 à 4 / arrêt)
1: mini 2: intermédiaire 3: maxi 4: intensive
Le démarrage de la hotte se fait par une impulsion courte sur cette touche. La hotte démarre sur la dernière vitesse sélectionnée. Pour modifier cette vitesse, appuyez sur cette touche jusqu'à ce que la vitesse souhaitée s'affiche. Pour arrêter le fonctionnement de la hotte, appuyez environ 3 secondes sur cette touche.
Pour permettre à l'arrêt la hotte
Appuyez environ 3 secondes sur cette touche.
Quand la hotte est à l'arrêt, la lecture « J » est affichée dans la fenêtre d'affichage en luminosité réduite. Il est cependant possible que vous la distinguiez lorsque l'éclairage de la pièce est faible : ceci indique que la hotte est en mode veille.
5. Touche de nettoyage des filtres
Cette touche permet de remettre à zéro le compteur du nombre d'heures d'utilisation des filtres lorsque ceux-ci ont été nettoyés.
Si un trait s'allume ou clignote dans la fenêtre d'affichage, les filtres à graisse doivent être nettoyés (après environ 30 heures de fonctionnement).
Après le nettoyage des filtres, appuyez sur cette touche pendant 2 secondes pour remettre le compteur du nombre d'heures d'utilisation des filtres à 0.
Utilisation (version évacuation)
Votre hotte est livrée en version évacuation.
L'air est évacué hors de l'habitation par l'intermédiaire d'un tuyau.
Conseils d'utilisation
- Le meilleur rendement de l'appareil s'obtient en version évacuation, nous vous conseillons par conséquent d'utiliser l'appareil dans cette version lorsque cela est possible. Pour un meilleur rendement, utilisez la vitesse minimale pour de faibles concentrations de fumées et d'odeurs, la vitesse intermédiaire dans les conditions normales et la vitesse maximale et intensive pour de fortes concentrations d'odeurs et de vapeurs.
- Nous vous recommandons de mettre l'appareil en marche avant de procéder à la cuisson et de le laisser fonctionner quelques minutes encore après la cuisson, jusqu'à ce que toute odeur ait disparu.
- Pour que l'appareil fonctionne correctement, les fenêtres de la cuisine doivent rester fermées. Vous pouvez, en revanche, ouvrir une fenêtre dans une pièce adjacente (fig. 1).
fig.1
Débranche l'appareil avant de procéder à l'entretien et au nettoyage de l'appareil.
Un entretien régulier de votre appareil est une garantie de bon fonctionnement, de bon rendement et de durabilité.
Le non-respect des instructions de nettoyage de l'appareil et des filtres peut exposer à des incendies. Veuillez respecter strictement les consignes d'entretien.
Les filtre à graissé métalliques
Ils doivent être nettoyés lorsque dans la fenêtre d'affichage apparaît un trait qui clignote ou s'allume toutes les 30 heures d'utilisation environ, ou une fois par mois minimum.
Utilisez une brosse, de l'eau chaude et un détergent doux. Rincez-les et séchez-les soigneusement avant de les remettre en place.
Pour referrer les filtres à graissés, colliques
- Mettez à l'arrêt l'appareil en appuyant sur les touches « Éclairage » et « Marche / Arrêt »
- À l'aide des poignées, ouvrez les filtres àGRAISSE métalliques en poussant vers l'arrière puis vers le bas (fig. 2).
- Après le nettoyage, remettez en place les filtres àGRaisse métalliques.
- Appuyez pendant 2 secondes sur la touche R.
fig. 2
La carrosserie
Lavez-la à l'eau tiède avec un détergent doux (produit pour la vaisselle par exemple). N'employez jamais de produits abrasifs (ni éponge avec une face abrasive) ou caustiques.
Le non-respect des instructions de nettoyage de l'appareil et des filtres peut occasionner des incendies. Veuillez respecter strictement les consignes d'entretien.
Pour remplaçer les ampoules d'éclairage
- Débranchez l'appareil.
- Dévissez les caches dans le sens contraire des aiguilles d'une montre (fig. 3).
- Remplacez les ampoules défectueuses par une ampoule identique et de même puissance (20 W max).
Attention: Ne touchez pas l'ampoule à mains nues.
fig. 3
| SYMPTOMES | SOLUTIONS |
| La hotte ne fonctionne pas ... | Vérifiez que : • il n'y a pas de coupure de courant. • la touche de sélection des vitesses esteffectivement sur une des positions 1, 2, 3 ou4. |
| La hotte a un rendement insuffisant ... | Vérifiez que : • la vitesse moteur sélectionnée est suffisantepour la quantité de fumée et de vapeurdégagée. • La cuisine est suffisamment aérée pourpermétre une prise d'air. • le tuyau et la sortie de la hotte ne sont pasobstrués. |
| La hotte s'est arrêtée au coursdu fonctionnement... | Vérifiez que : • il n'y a pas de coupure de courant. • le dispositif à coupure bipolaire ne s'est pasenclenché. Appuyez sur la touche de sélection des vitesses.Atendez. Affichez à l'aide de la touche de sélection desvitesses 1, 2, 3 ou4. |
Garantie contractuelle
Pendant 1 an à compter de la mise en service, le constructeur remplacera les pièces défectueuses, sauf dans les cas prévus au chapitre «Réserves».
Conditions d'application :
Pour l'application de cette garantie, vous nevez vous adresser au distributeur qui vous a vendu l'appareil et luiprésenté le Certificat de Garantie. En complément, le Distributeur Vendeur pourra ou non prendre à sa charge les frais de main d'œuvre, ainsi que les frais de déplacement et de transport, selon les conditions de vente qu'il pratique.
Réserves :
Nous attirons votre attention sur le fait que cette garantie ne pourrait être appliquée :
- si les dépréciations proviennent d'une cause étrangère à l'appareil (chocs, variations anormales de la tension électrique, etc.) ou du non-respect des conditions d'installation ou d'utilisation indiquées dans cette Notice d'Utilisation, fausse manoeuvre, négligence,
installation défectueuse ou non conforme aux règles et prescriptions imposées par les organismes de distribution de l'électricité, de l'eau, du gaz, etc.
- si l'utilisateur a apporté une modification sur le matériel ou enlevé les marques ou numéro de série.
- si une réparation a été effectuée par une personne non agréée par le constructeur ou le vendeur.
- si l'appareil a été utilisé à des fins commerciales ou industrielles ou pour d'autres buts que des buts menagers pour lesquels il a été consu.
- si l'appareil a été acheté ou réparé hors du territoire français.
Garantie légale
Les dispositions de la garantie contractuelle ne sont pas exclusives du besoin, au profit de l'acheteur, de la garantie légale pour defaults et vices cachés, la dite garantie s'appliquant en tout état de cause dans les conditions des articles 1641 et suivants du Code Civil.
Garantie europeenne ARTHUR MARTIN / electrolux
Si vous deviez déménager vers un autre pays d'Europe, la garantie accompagne votre appareil jusqu'à votre nouvelle résidence, aux conditions suivantes :
La date de départ de la garantie est la date d'achat du produit. La durée de la garantie ainsi que son étendue (pièces et/ou main d'œuvre) sont celles en vigueur dans le nouveau pays où l'appareil est utilisé. Le bénéficiaire de la garantie est le propriétaire de l'appareil. La garantie ne peut être cédée ou transférée à une autre personne. ■ Notre nouvelle résidence est dans l'Union Européenne ou dans un pays de l'Association Européenne de Libre Echange. L'appareil est installé et utilisé conformément aux instructions de la notice d'utilisation, et utilisé à des fins domestiques normales (ceci excluant notamment tout usage intensif,
professionnel ou semi-professionnel).
L'appareil est installé conformément aux normes de sécurité et à la législation en vigueur dans votre nouveau pays de résidence.
Pour toute question concernant la garantie européenne, vous pouvez prendre contact avec l'un de nos Services Consommateurs :
034462222 BP 50142 - 60307 Senlis cédex
+49(0)9113232600
+ 0434 1678 47053 (uniquement à partir de l'Italie)
+ 08705 950 950 (uniquement à partir du Royaume-Uni)
En cas d'anomalie de fonctionnement, reportez-vous à la rubrique « EN CAS D'ANOMALIE DE FONCTIONNEMENT ». Si malgré toutes les vérifications une intervention s'avère nécessaire, le vendeur de votre appareil est le premier habilité à intervenir. À défaut (déménagement de votre part, fermeture du magasin où vous avez effectué l'achat,...), veuillez consulter l'Assistance Consommateurs qui vous communiquera alors l'adresse d'un service après vente.
Plaque signalétique
En appelant un service après vente, indiquez-lui le modèle, le numéro de produit et le numéro de série de l'appareil. Ces indications figurent sur la plaque signalétique située à l'intérieur de l'appareil, sur la partie arrière.
En cas d'intervention sur votre appareil, exigez du service après vente les pièces de rechange certifiées constructeur.
| Dimensions | Haut.: | 274 mm |
| Larg.: | 760 mm | |
| Prof.: | 460 mm | |
| Tension secteur | 230 | |
| Classe de sécurité électrique | 1 | |
| Puisance moteur | 2 x 250 V | |
| Puisance totale | 580 W | |
| Eclairage | 4 x 20 W |
Cet appareil est conforme aux Directives Communautaires suivantes :
73/23 CEE 19/02/73 (Basse Tension) et modifications successives, 89/336 CEE 03/05/89 (Compatibilité Electromagnétique) et modifications successives.
Branchement electrique
Votre appareil ne peut être branché qu'en 230 V monophasé.
Vérifiez que la puissance de l'installation est suffisante et que les lignes sont en bon état et peuvent supporter l'intensité absorbée par l'appareil, compte tenu des autres appareils branchés.
Calibre des fusibles en ligne (un par phase) 10 A en 230V.
Important
L'installation doit être réalisée conformément aux règles de l'art, aux prescriptions de la norme NF. C.15.100 et aux prescriptions de l'E. D. F.
Utilisez un socle de prise de courant comportant une borne de mise à la terre, qui doit être obligatoirement raccordée conformément à la norme NF. C 15.100 et aux prescriptions de l'E. D. F. ; cette prise de courant doit impérativement être accessible.
Dans le cas où l'appareil est relié aux canalisations électriques fixes, un dispositif de séparation bipolaire ayant une distance d'ouverture des contacts d'au moins 3 mm doit être prévu dans l'installation fixe.
Le cordon secteur est à 3 conducteurs.
Si le câble d'alimentation est endommagé, il doit être remplacé par un câble d'alimentation certifié. Cette opération ne peut être effectuée que par une personne habilitée, par votre vendeur, ou par le fabricant.
L'appareil ne doit pas être raccordé à l'aide d'un prolongateur ou d'une prise multiple.
Vérifiez que la prise de terre est conforme aux règlements en vigueur.
Notre responsabilité ne saurait être engagée pour tout incident ou accident provoqué par un raccordement électrique non conforme ou par une mise à la terre inexistante ou défectueuse.
Assurez-vous que l'appareil, une fois installé, est facilement accessible à un technicien, dans l'éventualité d'une intervention. Une installation incorrecte remet en cause la sécurité de cette hotte.
L'installation doit être effectuée par une personne qualifiée et conforme aux réglementations locales concernant l'évacuation d'air vicié et selon les normes en vigueur.
Installez la hotte à une distance de sécurité d'au moins 65 cm d'un plan de cuisson électrique, gaz ou mixte (Fig. 4).
fig. 4
Avant d'installer la hotte
À l'aide des poignées, ouvrez les filtres à graisse métalliques en poussant vers l'arrière puis vers le bas (fig. 2).
Fixez la buse en plastique en utilisant les 4 vis fournies avec l'appareil (les 4 vis les plus courtes). Voir fig. 5.
Réalisez, sur le fond du meuble suspendu, l'ouverture nécessaire pour receivevoir l'appareil (fig. 6). Le fond du meuble suspendu doit avoir une épaisseur comprise entre 15 et 20mm
fig. 5

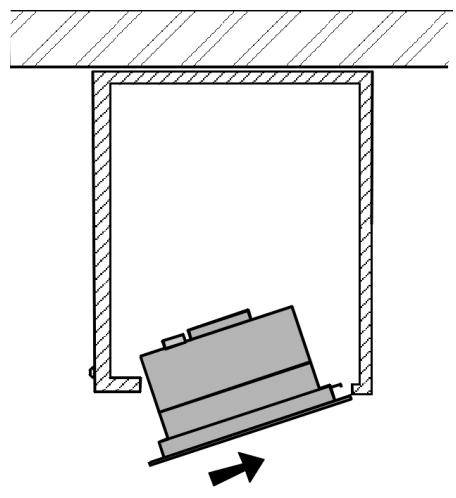

Pour installer la hotte
- Sortez du sachet des accessoires 4 vis qui vous permettront la fixation. Installez l'appareil dans l'ouverture effectuée sur le meuble suspendu, en positionnant d'abord la partie arrière, pour que l'ailette se trouvant sur l'arrière repose sur le meuble suspendu ; ensuite faites glisser légèrement l'appareil sur l'arrière, vers le mur (fig. 7). Tout en maintenant l'appareil, fixez-le au meuble suspendu à l'aide des 4 vis (fig. 8).
- Effectuez la fixation définitive en installant les 4 autres vis. Voir fig. 9.
- Raccordez la buse de la hotte au conduit d'évacuation au moyen d'un tuyau approprié.
- Le tuyau doit être en matière autoextinguible de 0200mm
- Procedez au raccordement électrique (voir chapitre « BRANCHEMENT ELECTRIQUE »).
- Replacez les filtres à graisse métalliques.
Les aspersions s'obtiennent avec des tuyaux courts et directs.
Le tuyau d'évacuation doit être d'un diamètre de 200 mm.
Il doit être en matière auto-extinguible.
Sa longueur totale ne doit pas excéder :
3 mètres, avec un coude, 2 mètres, avec deux coudes.
Sur les segments horizontaux, le tuyau doit avoir une légère inclinaison vers le haut (10 % environ), afin de faciliter l'évacuation de l'air.
Pour maintenir le tuyau et assurer une étanchéité, utilisez un collier de serrage (non fourni avec l'appareil).
Le raccordement peut se faire sur un conduit extérieur. Dans les appartements modernes, seules les gaines de ventilation prévues à cet effet peuvent être employées.
Ne raccordez jamais la hotte à des conduits d’évacuation de fumées utilisés par des appareils fonctionnant avec une source d’énergie autre que l’électricité.
Ne raccordez pas l'appareil à un conduit d'évacuation de fumées de combustion (chaudière, cheminée, etc...) ou à une VMC (ventilation mécanique contrôlée).
fig. 6
fig. 7
fig. 8
fig. 9
ELECTROLUX HOME PRODUCTS FRANCE SAS 43, avenue Félix Louat - BP 50142 - 60307 SENLIS CEDEX
Tél.: 03 44 62 22 22
S. A. S au capital de 67 500 000 € - 552 042 285 RCS Senlis
Dans le souci d'une amélioration constante de nos produits, nous nous réservons le droit d'apporter à leurs caractéristiques toutes modifications liées à l'évolution technique (décret du 24.03.78)
Pour tenir nos engagements, nous écoutons les consommateurs
Le SERVICE CONSEIL CONSOMMATEURS ARTHUR MARTIN ELECTROLUX est le lien privilégié entre la marque et ses Consommateurs. Il assure en permanence une double mission : satisfaire au mieux vos exigences et tirer parti de cette proximité pour améliorer sans cesse les produits que nous vous proposons.
Avant l'achat
Notre SERVICE CONSEIL CONSOMMATEURS répond avec clarté et précision à toutes vos sollicitations concernant l’éventail de nos gAMES de produits et vous apporte des conseils pour vous aider dans votre choix en fonction de vos propres besoins.
Après l'achat
Exprimez-vous sur la perception que vous avez de nos produits et votre satisfaction à l'usage. Mais interrogez aussi nos spécialistes sur l'utilisation et l'entretien de vos appareils. C'est alors que notre mission prend tout son sens. Écouter, comprendre, agir : trois temps essentiels pour tenir l'engagement de la marque dans le plus grand respect du consommateur.
A BIENTOT!
SERVICE CONSEIL CONSOMMATEURS
ARTHUR MARTIN ELECTROLUX
BP 50142 - 60307 Senlis Cedex
Tél.: 03 44 62 22 22 - Fax : 03 44 62 21 54
E-MAIL: service-client.fr@electrolux.fr
Permanence téléphonique du lundi au vendredi de 8h30 à 18h00
Pour toute question technique :
ASSISTANCE CONSOMMATEURS
BP 20139 - 60307 Senlis Cedex
Tél.: 03 44 62 27 73
E-MAIL : ehp.consommateur@electrolux.fr
Permanence téléphonique du lundi au vendredi
04306774
ARTHUR MARTIN
Electrolux
