MODE D'EMPLOI CLT5947EG DARTY

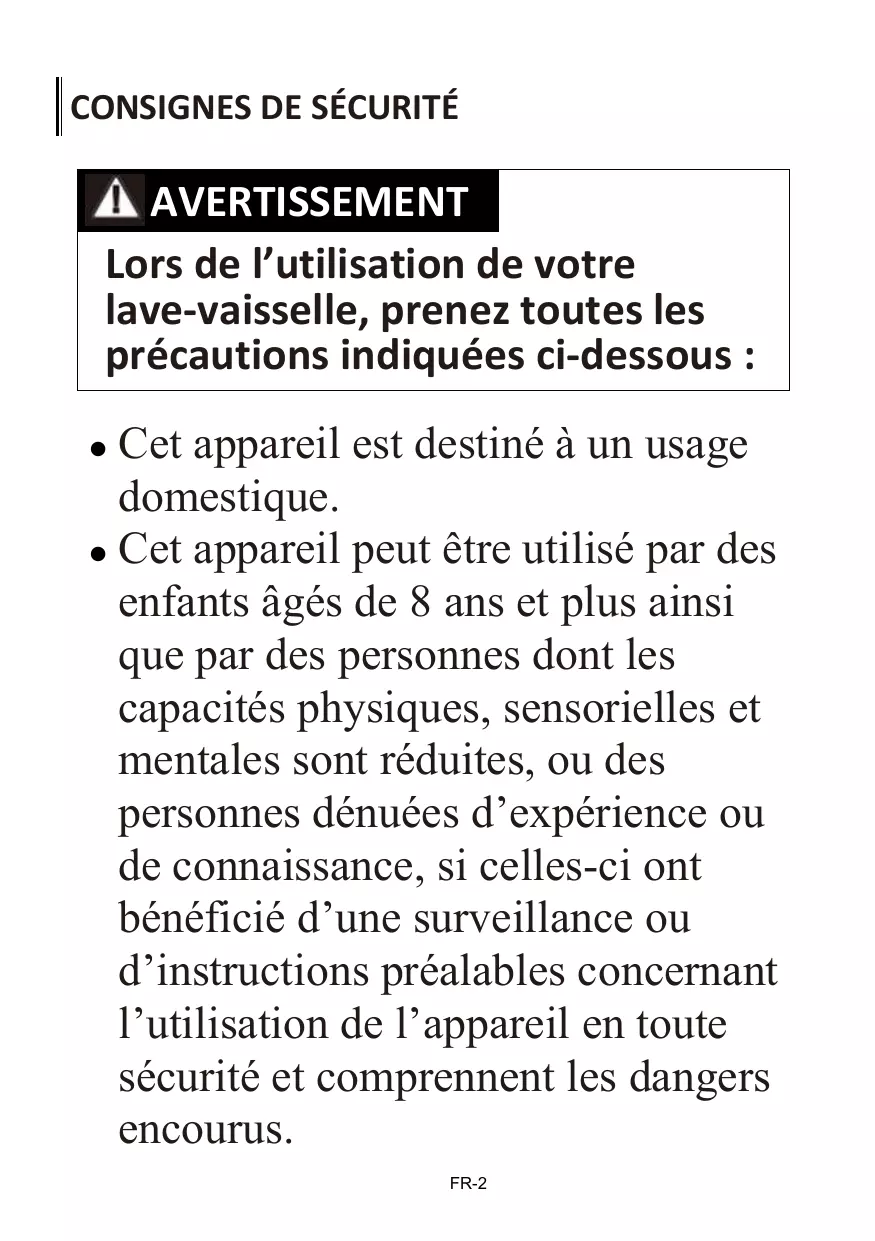

AVERTISSEMENT Lors de l’utilisation de votre lave-vaisselle, prenez toutes les précautions indiquées ci-dessous : Cet appareil est destiné à un usage domestique. Cet appareil peut être utilisé par des enfants âgés de 8 ans et plus ainsi que par des personnes dont les capacités physiques, sensorielles et mentales sont réduites, ou des personnes dénuées d’expérience ou de connaissance, si celles-ci ont bénéficié d’une surveillance ou d’instructions préalables concernant l’utilisation de l’appareil en toute sécurité et comprennent les dangers encourus.

FR-2 Les enfants ne doivent pas jouer avec l’appareil. Le nettoyage et l’entretien usuel par l’utilisateur ne doivent pas être effectués par des enfants sans surveillance. (Pour EN60335-1) Cet appareil n’est pas conçu pour être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d’expérience ou de connaissance, sauf si celles-ci bénéficient d’une surveillance ou ont reçu les instructions préalables concernant l’utilisation de l’appareil, par l’intermédiaire d’une personne responsable de leur sécurité. (Pour IEC60335-1) FR-3 Les enfants peuvent se blesser avec les matériaux d’emballage ! Cet appareil est conçu pour un usage domestique, à l’intérieur exclusivement. N’immergez jamais l’appareil, le cordon ou la fiche dans de l’eau ni dans tout autre liquide afin d’éviter tout risque d’électrocution. Veuillez débrancher l’appareil avant le nettoyage et toute opération d’entretien. Utilisez un chiffon doux humecté avec une solution de savon doux et puis utilisez un chiffon sec pour l’essuyer.

FR-4 Consignes de mise à la terre L’appareil doit être mis à la terre. En cas de dysfonctionnement ou de défaillance, la mise à la terre réduira le risque de chocs électriques en fournissant une voie de moindre résistance au courant électrique. Cet appareil comporte un cordon électrique doté d’un conducteur et d’une fiche de mise à la terre. La fiche doit être branchée sur une prise de courant appropriée qui est installée et reliée à la terre conformément à tous les codes et règlements locaux. Tout branchement abusif du conducteur de mise à la terre peut comporter un risque d’électrocution. En cas de doute, faites vérifier la

FR-5 mise à la terre par un électricien agréé ou un représentant du service après-vente. Ne modifiez pas la fiche fournie avec l’appareil si celle-ci ne correspond pas à la prise installée. La mise à la terre doit être réalisée par un électricien agréé. N’utilisez pas la porte ni le panier du lave-vaisselle comme appui, ne vous asseyez pas et ne montez pas dessus. Ne faites pas fonctionner le lavevaisselle si tous les panneaux de l’enceinte ne sont pas en place. Ouvrez la porte très délicatement si le lave-vaisselle est en cours de lavage, car de l’eau pourrait s’en échapper. Ne déposez pas d’objets lourds et ne montez pas sur la porte lorsqu’elle FR-6 est ouverte. L’appareil pourrait basculer. Lorsque vous chargez le lavevaisselle :

1) Placez les objets coupants de

façon à ce qu’ils ne puissent pas endommager le joint de la porte ;

2) Avertissement : Les couteaux et

autres ustensiles pointus doivent être placés dans le panier à couverts avec la pointe vers le bas, ou placés en position horizontale. Certains détergents pour lavevaisselle sont fortement alcalins. Ils peuvent être extrêmement dangereux en cas d’ingestion. Évitez tout contact avec la peau et les yeux. Éloignez les enfants du lavevaisselle lorsque la porte est ouverte. Vérifiez que le distributeur de FR-7 détergent est vide à la fin du programme de lavage. Ne lavez pas d’ustensiles en plastique à moins qu’ils ne soient estampillés étant lavables au lave-vaisselle. Pour les articles en plastique ne portant pas d’indications, consultez les recommandations du fabricant. N’utilisez que des détergents et produits de rinçage spécifiques pour lave-vaisselle automatique. N’utilisez jamais de savon, de détergent à lessive ou de liquide vaisselle dans le lave-vaisselle. Ne laissez pas la porte ouverte, car cela peut augmenter le risque de trébuchement. Afin d’éviter tout danger, si le cordon d’alimentation est endommagé, faites-le remplacer par le fabricant, FR-8 un agent agréé ou une personne qualifiée. Pendant l’installation, évitez de plier ou d’écraser le câble d’alimentation. Ne touchez pas au mécanisme des commandes. L’appareil doit être raccordé au robinet principal d’entrée d’eau en utilisant des tuyaux neufs. N’utilisez pas un tuyau usagé. Pour économiser de l'énergie, en mode veille, l'appareil s'éteint automatiquement après 15 minutes sans intervention de l'utilisateur. Le nombre maximum de couverts à laver est de 9. La pression d'eau admissible à l'entrée est de 0,04-1 MPa. FR-9 Mise au rebut Protection de l’environnement et économies Préservez l’environnement en exploitant les ressources avec parcimonie et en éliminant correctement les matériaux recyclables. Pour la mise au rebut de l’emballage et

l’appareil, adressez-vous à un centre de collecte. Coupez donc le câble d’alimentation électrique et rendez le dispositif de verrouillage de porte inopérant. Les cartons d’emballage sont fabriqués à partir de papier recyclé et doivent être jetés dans un container pour papier pour pouvoir être recyclés. En vous assurant que ce produit est mis au rebut de manière appropriée, vous contribuerez à éviter toute conséquence potentiellement néfaste sur l’environnement et la santé, qu’une élimination inappropriée de celui-ci pourrait autrement provoquer. Pour en savoir plus sur le recyclage de ce produit, veuillez contacter votre municipalité locale et le service local de récupération des déchets ménagers. MISE AU REBUT : Ce produit ne peut en aucun cas être jeté dans les déchets non triés. Il doit faire l’objet d’une collecte séparée pour subir un traitement spécial. FR-10

IMPORTANT : Pour obtenir des performances optimales de votre lave-vaisselle, lisez toutes les consignes d’utilisation avant de l’utiliser pour la première fois. Tuyau interne Bras d’aspersion inférieur Réservoir de sel Système de filtres Bac à détergent Porte-gobelets Panier Bras d’aspersion supérieur Étagère porte-tasses Panier supérieur REMARQUE : Panier inférieur Les illustrations sont utilisées uniquement pour référence, les modèles peuvent différer. À titre indicatif seulement. FR-11

UTILISATION DE VOTRE LAVE-VAISSELLE

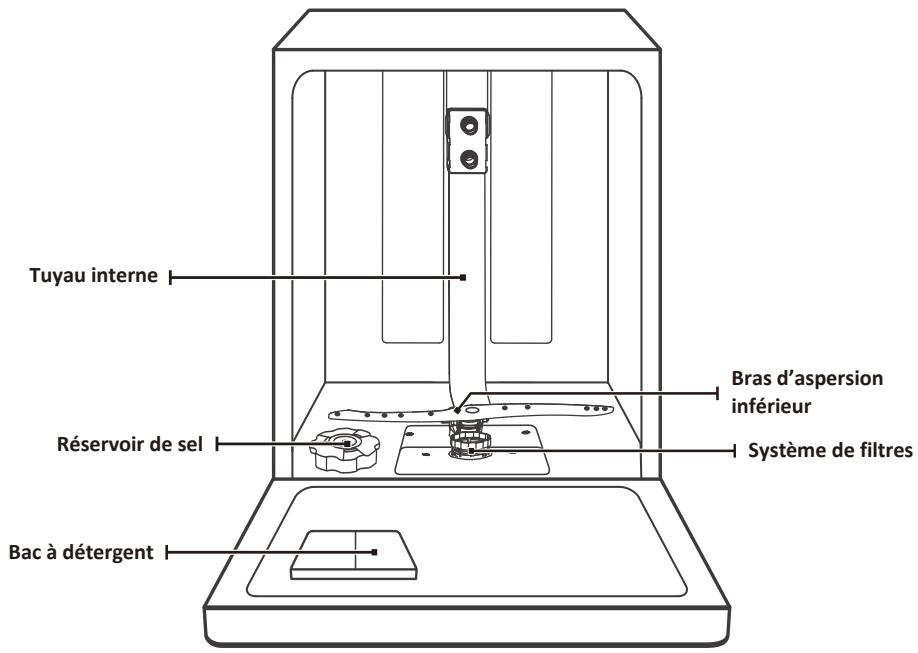

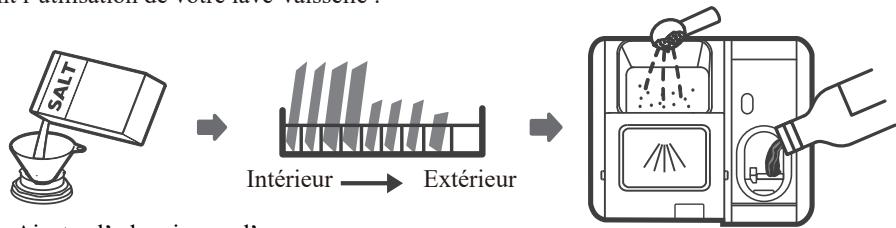

Avant l’utilisation de votre lave-vaisselle : Intérieur

Extérieur Ajustez l’adoucisseur d’eau Ajoutez du sel dans l’adoucisseur Remplissez les paniers Ajoutez le détergent Remplissage du sel dans l’adoucisseur REMARQUE : Si votre modèle n’est pas équipé d’un adoucisseur d’eau, vous pouvez ignorer ce chapitre. Utilisez toujours du sel conçu spécialement pour lave-vaisselle. Le réservoir de sel se trouve sous le panier inférieur et doit être rempli comme suit : AVERTISSEMENT

Utilisez uniquement du sel conçu spécialement pour lave-vaisselle ! Tous les autres types de sels non spécifiquement conçus pour une utilisation dans un lave-vaisselle, en particulier le sel de table, pourraient endommager l’adoucisseur d’eau. En cas de dommages causés par l’utilisation d’un sel de type incorrect, le fabricant n’assumera aucune garantie ni responsabilité pour les dommages causés.

Ajoutez du sel uniquement avant de démarrer l’un des programmes de lavage. Cela empêchera toute corrosion due à la présence de grains de sel ou d’eau salée ayant légèrement débordée au fond de l’appareil. FR-12 Veuillez suivre les étapes suivantes pour ajouter le sel de lave-vaisselle :

1. Retirez le panier inférieur puis dévissez et enlevez le bouchon du réservoir.

2. Placez le bout de l’entonnoir (fourni) dans l’orifice et versez 1,5 kg de sel environ.

3. Remplissez complètement le réservoir de sel avec de l’eau. Il est normal qu’une petite

quantité d’eau déborde du réservoir de sel.

4. Une fois le réservoir rempli, revissez fermement le bouchon.

5. Le voyant d’avertissement du niveau de sel s’éteindra une fois le réservoir rempli de sel.

6. Immédiatement après avoir rempli le réservoir de sel, un programme de lavage doit être

démarré (nous conseillons d’utiliser un programme court). Autrement, le système de filtrage, la pompe ou d’autres pièces importantes de la machine pourraient être endommagés par l’eau salée. Ceci ne serait pas couvert par la garantie. REMARQUE : Le réservoir de sel ne doit être rempli que lorsque le voyant ( ) signalant qu’il n’y a plus de sel s’allume sur le panneau de commande. Il se peut que le voyant reste allumé un certain temps alors que le réservoir est plein, cela dépend de la vitesse à laquelle le sel se dissout. Si votre lave-vaisselle ne comporte pas de voyant d’avertissement du niveau de sel sur le panneau de commande (sur certains modèles), vous pouvez savoir à peu près à quel moment vous devez remettre du sel dans l’adoucisseur à partir du nombre de cycles de lavage effectués. Si le sel a un peu débordé lors du remplissage, lancez un programme court ou de rinçage pour éliminer l’excès de sel.

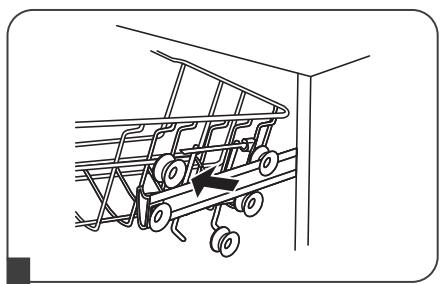

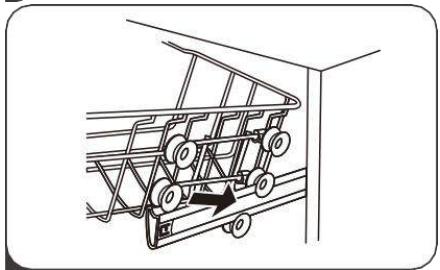

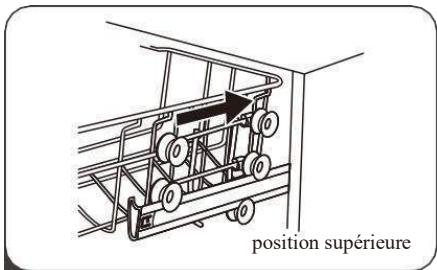

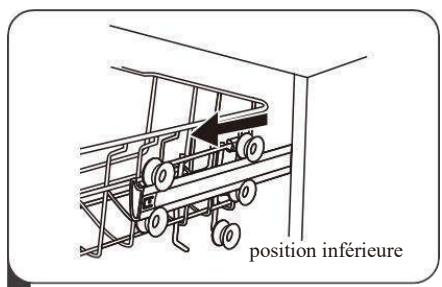

FR-13 Astuces pour bien utiliser le panier Réglage du panier supérieur Type 1 : La hauteur du panier supérieur peut être facilement ajustée pour accueillir des plats plus grands dans le panier supérieur ou inférieur. Pour régler la hauteur du panier supérieur, suivez les étapes suivantes : position inférieure

Retirez le panier supérieur. 22 Enlevez le panier supérieur. position supérieure

Fixez le panier supérieur sur les rouleaux supérieurs ou inférieurs.

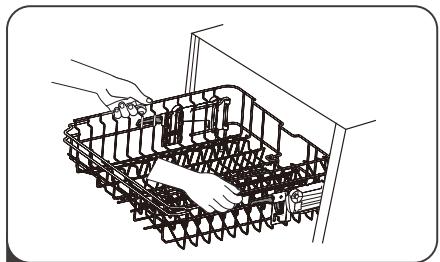

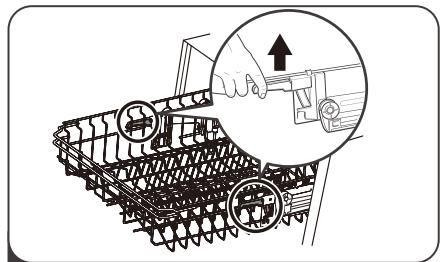

Remettez le panier supérieur. Type 2 : 1 Pour soulever le panier supérieur en position plus haute, soulevez-le jusqu’à ce que les deux côtés soient à la même hauteur. Le panier se fixera en place. 2 Pour abaisser le panier, poussez la poignée vers le bas et relâchez. FR-14 Replier les étagères pour tasses Pour faire de la place pour les articles plus grands dans le panier du lave-vaisselle, soulevez le vers le haut. Vous pouvez alors y poser les grands verres. Vous pouvez également l’enlever lorsque vous ne l’utilisez pas. Replier les supports des étagères Les picots sont utilisés pour tenir les assiettes et un plateau. Elles peuvent être rabaissées pour faire de la place pour les grands ustensiles. soulever vers le haut plier vers l’arrière FR-15

ENTRETIEN ET NETTOYAGE

Entretien de l'extérieur de l'appareil La porte et le joint de la porte Nettoyez régulièrement les joints de la porte avec un doux chiffon humide afin d'éliminer les dépôts alimentaires. Lors du chargement du lave-vaisselle, des résidus alimentaires et de boissons peuvent dégouliner sur les côtés de la porte du lave-vaisselle. Ces surfaces sont situées en dehors de la cuve de lavage et ne peuvent donc pas être atteintes par l’eau des bras d’aspersion. Tout dépôt doit être essuyé avant de fermer la porte. Le panneau de commande Si le nettoyage est nécessaire, le panneau de commande doit être essuyé avec un chiffon légèrement humide UNIQUEMENT. AVERTISSEMENT N’utilisez jamais de produits nettoyants en aérosol pour nettoyer la porte, car cela pourrait endommager le dispositif de verrouillage de la porte et les composants électriques. N’utilisez jamais de produits de nettoyage abrasifs ou des tampons à récurer sur les surfaces extérieures qui risqueraient de laisser des marques ou des rayures sur la surface en inox. Certains essuie-tout en papier peuvent également égratigner les surfaces ou laisser des rayures.

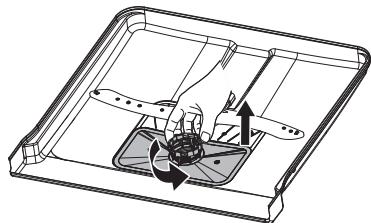

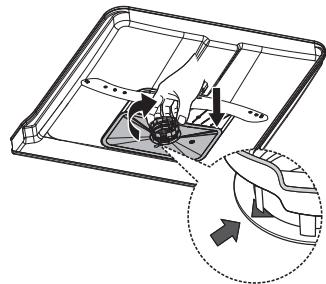

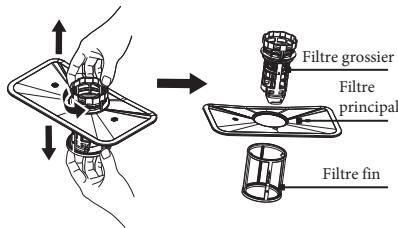

Entretien de l'intérieur de l'appareil Système de filtrage Le système de filtrage situé à la base de l'armoire de lavage retient les gros débris du cycle de lavage, notamment les corps étrangers tels que les cure-dents ou les tessons. Les gros débris recueillis peuvent entraîner l'obstruction des filtres. Vérifiez régulièrement l'état des filtres, retirez soigneusement les corps étrangers et nettoyez si nécessaire les pièces du système de filtrage à l'eau. Suivez les étapes ci-dessous pour nettoyer le filtre. REMARQUE : Les illustrations sont utilisées uniquement pour référence, les modèles de système de filtrage et de bras d’aspersion peuvent différer. À titre indicatif seulement. FR-16 Filtre grossier Filtre principal Filtre fin OUVRIR 11 Tenez le filtre dégrossissant et tournez-le dans le sens inverse des aiguilles d’une montre pour le déverrouiller. Soulevez le filtre vers le haut et hors du lave-vaisselle. 3 Les gros résidus alimentaires peuvent être nettoyés en nettoyant le filtre sous l’eau du robinet. Pour un nettoyage plus en profondeur, utilisez une brosse souple de nettoyage. 2 Le microfiltre peut être retiré du bas du système de filtres. Le filtre dégrossissant peut être détaché du filtre principal en pressant légèrement les languettes sur la partie supérieure et en tirant dessus. 4 Assemblez les filtres dans l’ordre inverse du démontage, replacez l’insert du filtre et tournez-le dans le sens des aiguilles d'une montre en direction de la flèche. AVERTISSEMENT Ne serrez pas trop les filtres. Remettez les filtres en place correctement, sinon des débris grossiers pourraient pénétrer dans le système et le bloquer. N’utilisez JAMAIS le lave-vaisselle sans les filtres. Veillez à ce qu’ils soient correctement remis en place pour garantir de bons résultats de lavage et ne pas abîmer la vaisselle et les ustensiles.

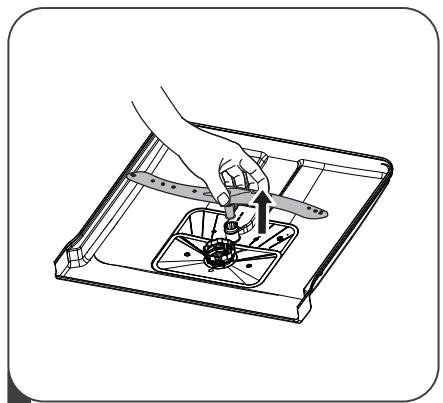

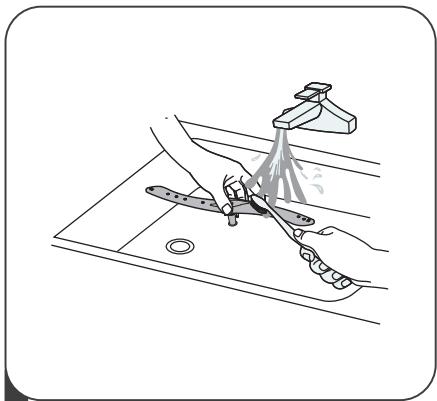

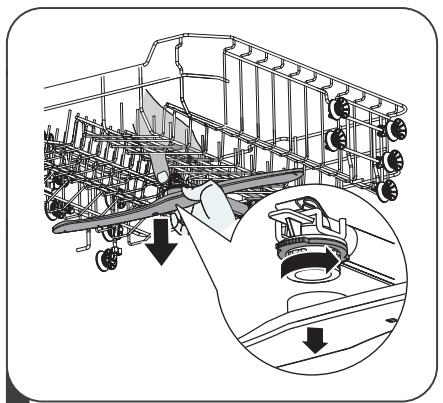

FR-17 Bras d’aspersion Il est nécessaire de nettoyer les bras d’aspersion régulièrement pour retirer les produits chimiques présents dans l’eau dure qui peuvent empêcher le bon fonctionnement des jets d’eau et des roulements à billes. Pour nettoyer les bras d’aspersion, veuillez suivre les consignes suivantes : 1 Pour enlever le bras d’aspersion supérieur, maintenez l’écrou du centre et faites tourner le bras d’aspersion dans le sens des aiguilles d’une montre pour l’ôter. 2 Pour enlever le bras d’aspersion inférieur, tirez vers le haut pour le dévisser. 3 Nettoyez les bras au savon et à l’eau chaude et utilisez une brosse douce pour nettoyer les orifices des jets. Remettez-les en place après les avoir bien rincés. FR-18 Entretien du lave-vaisselle Précautions contre le gel Veuillez prendre des mesures contre le gel pour protéger votre lave-vaisselle en hiver. Après chaque utilisation de votre lave-vaisselle, veuillez suivre la procédure suivante: Débranchez le courant électrique alimentant le lave-vaisselle. Fermez l’arrivée d’eau et débranchez le tuyau correspondant du robinet d’arrivée d’eau. Évacuez l’eau du tuyau d’arrivée d’eau et du robinet d’adduction d’eau. (Utilisez une bassine pour récupérer l’eau). Rebranchez le tuyau d’arrivée d’eau sur le robinet. Retirez le filtre dans le fond de la cuve et retirez l’eau du puisard avec une éponge. Après chaque lavage Après chaque lavage, fermez le robinet d’arrivée d’eau et laissez la porte entrouverte pour éviter la formation de moisissures et d’odeurs désagréables à l’intérieur de l’appareil. Retrait de la fiche de la prise secteur Débranchez toujours l’appareil avant de procéder à son nettoyage ou à son entretien. Éviter les solvants et les produits abrasifs N’utilisez en aucun cas de produits abrasifs ou de solvants pour nettoyer l’habillage et les éléments en caoutchouc. Utilisez uniquement un chiffon humidifié à l’aide d’une solution d’eau chaude savonneuse. Pour éliminer les traces ou les taches de la surface intérieure, utilisez un chiffon humidifié à l’aide d’une solution d’eau légèrement vinaigrée, ou à l’aide d’un produit de nettoyage spécial pour lave-vaisselle. En cas de non-utilisation pendant une longue période Il est conseillé d’effectuer un cycle complet à vide, de débrancher l’appareil, de fermer le robinet d’arrivée d’eau et de laisser la porte légèrement entrouverte. Cela permettra de conserver les joints en bon état plus longtemps et empêchera toute formation d’odeurs désagréables à l’intérieur de l’appareil. Déplacement de l’appareil Si l’appareil doit être déplacé, essayez de le maintenir en position verticale. Si cela s’avère absolument nécessaire, couchez-le sur l’arrière. Joints L'un des facteurs à l'origine de la formation d'odeurs dans le lave-vaisselle est la nourriture qui reste coincée dans les joints. Un nettoyage périodique avec une éponge humide permet d'éviter ce phénomène. FR-19

CONSIGNES D’INSTALLATION

AVERTISSEMENT Danger d’électrocution Débranchez l’alimentation du secteur avant de procéder à l’installation du lave-vaisselle. Le non-respect de cette consigne peut provoquer une électrocution, voir la mort. Attention L’installation des tuyaux et les branchements électriques doivent être réalisés par des professionnels qualifiés. Au sujet du raccordement électrique AVERTISSEMENT Pour votre sécurité personnelle : N’utilisez pas de rallonge ou d’adaptateur électrique avec cet appareil. En aucune circonstance, vous ne devez couper ou détacher la branche de mise à la terre du cordon d’alimentation. Exigences électriques Veuillez lire les indications figurant sur la plaque signalétique pour connaître la tension nominale. Branchez le lave-vaisselle sur une alimentation appropriée. Utilisez un fusible de 10A/13A/16A. La présence d’un fusible temporisé ou d’un disjoncteur est préconisée, de même que la présence d’un circuit d’alimentation indépendant pour cet appareil. Raccordements électriques Assurez-vous que la tension et la fréquence d’alimentation correspondent à celles indiquées sur la plaque signalétique. Branchez la fiche uniquement sur une prise secteur correctement reliée à la terre. Si la prise électrique à laquelle l'appareil doit être raccordé n'est pas appropriée pour la prise, remplacez la prise, plutôt que d'utiliser un adaptateur ou un autre appareil similaire, car cela pourrait provoquer une surchauffe et des brûlures. Avant d’installer l’appareil, vérifiez que la mise à la terre est effectuée correctement. FR-20 Approvisionnement en eau et vidange Raccordement d’eau froide Branchez le tuyau d’arrivée d’eau froide sur un embout fileté de 19 mm et assurez-vous que le branchement est fermement serré. Si les tuyaux sont neufs ou s'ils n’ont pas été utilisés pendant un certain temps, laissez l’eau couler pour vérifier que l’eau est propre. Cette précaution est nécessaire pour éviter le blocage de l'entrée d'eau et endommager l'appareil. tuyau d'arrivée d'eau ordinaire tuyau d'arrivée d'eau de sécurité Au sujet du tuyau d’arrivée d'eau de sécurité Le tuyau d’arrivée d’eau de sécurité est à double paroi. Le système du tuyau garantit son intervention en bloquant le débit d’eau en cas de rupture du tuyau d’arrivée d'eau et lorsque l’espace d’air entre le tuyau d’arrivée d’eau et le tuyau ondulé extérieur est rempli d’eau. AVERTISSEMENT Un tuyau qui se fixe à un robinet peut éclater s'il est installé sur la même conduite d'eau que le lave-vaisselle. Si votre évier en est équipé, il est recommandé de débrancher le tuyau et de boucher le trou. Comment raccorder le tuyau d’arrivée d’eau de sécurité

1. Sortez complètement le tuyau d’arrivée d’eau hors du compartiment de stockage

situé à l’arrière du lave-vaisselle.

2. Serrez les vis du tuyau d’arrivée d’eau au robinet fileté de 19 mm.

3. Ouvrez complètement l’arrivée d’eau avant d’utiliser le lave-vaisselle.

Comment débrancher le tuyau d’arrivée d’eau de sécurité

1. Coupez l’arrivée d’eau.

2. Retirez le tuyau d’arrivée d’eau du robinet.

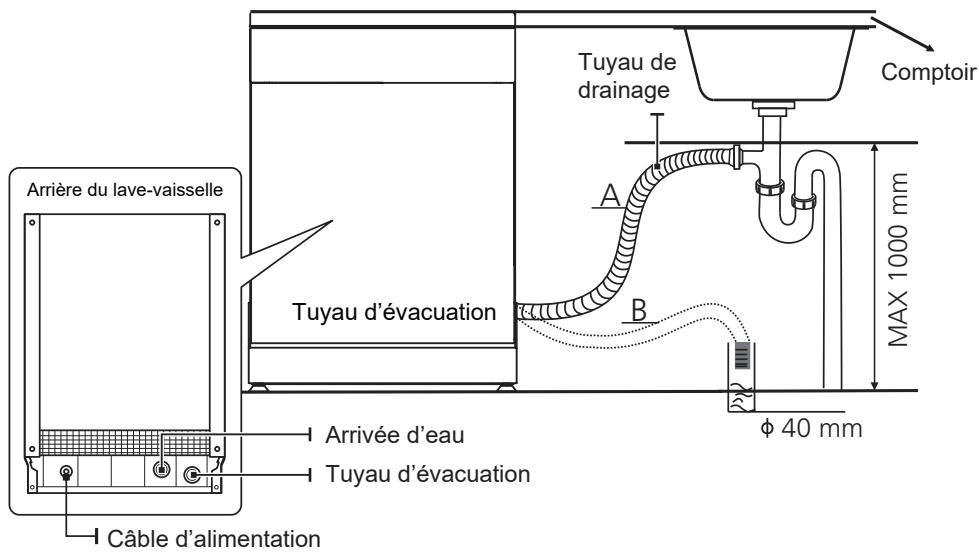

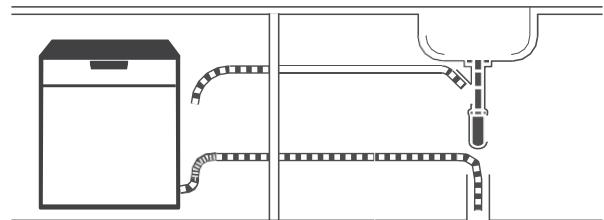

FR-21 Branchement des tuyaux d’évacuation Insérez le tuyau d’évacuation d’eau dans une conduite d’évacuation, d’un diamètre d’au moins 4 cm, ou laissez couler dans l’évier. Assurez-vous que le tuyau n'est pas tordu ou plié. La hauteur du tuyau d’évacuation doit être inférieure à 1000 mm. L’extrémité ouverte du tuyau ne doit pas être submergée dans l’eau pour éviter les reflux. Veuillez bien fixer le tuyau d’évacuation en position A ou en position B. Tuyau de drainage MAX 1000 mm Arrière du lave-vaisselle Comptoir

40 mm Arrivée d’eau Tuyau d’évacuation Câble d’alimentation Comment drainer l'excès d'eau des tuyaux Si l’évier est placé à une hauteur de 1 m du sol, il n’est pas possible de vider l'excès d'eau des tuyaux directement dans l’évier. Il sera dans ce cas nécessaire de recueillir l’eau dans un bol ou tout autre récipient approprié situé à l’extérieur et à une hauteur inférieure à celle de l’évier. Évacuation de l’eau Raccordez le tuyau d’évacuation. Vérifiez qu’il est installé correctement pour éviter toute fuite éventuelle. Veillez à ce que le tuyau d’évacuation d’eau ne soit pas plié ou écrasé. Rallonge de tuyau Si vous avez besoin d’une rallonge de tuyau, veillez à utiliser un tuyau d’évacuation du même type. Celui-ci ne devra pas dépasser 4 mètres, sous peine de réduire les performances de nettoyage du lave-vaisselle. FR-22 Raccordement au siphon Le branchement d’évacuation doit être à une hauteur inférieure à 100 cm (maximum) au-dessus du fond du lave-vaisselle. Le tuyau d’évacuation doit être bien fixé en place. Mise en place de l’appareil Placez le lave-vaisselle dans la position désirée. Sa face arrière doit toucher le mur derrière lui et les côtés se placent le long du mur ou des meubles contigus. Le lave-vaisselle est équipé de tuyaux d'alimentation et d'évacuation d'eau qui peuvent être positionnés soit sur le côté droit soit sur le côté gauche pour faciliter une installation correcte. Mise à niveau de l’appareil Une fois que vous avez mis le lave-vaisselle en place, la hauteur du lave-vaisselle peut être modifiée en ajustant le niveau de vissage des pieds. Pose libre Juxtaposition entre des meubles existants Le lave-vaisselle a été étudié avec une hauteur standard de 845 mm et peut être ainsi placé entre des meubles de cuisine moderne de même hauteur. Pour obtenir un alignement parfait, agissez sur les pieds réglables. Le plan supérieur laminé de la machine ne requiert pas d’entretien particulier, car il est résistant à la chaleur, aux rayures et aux taches. FR-23

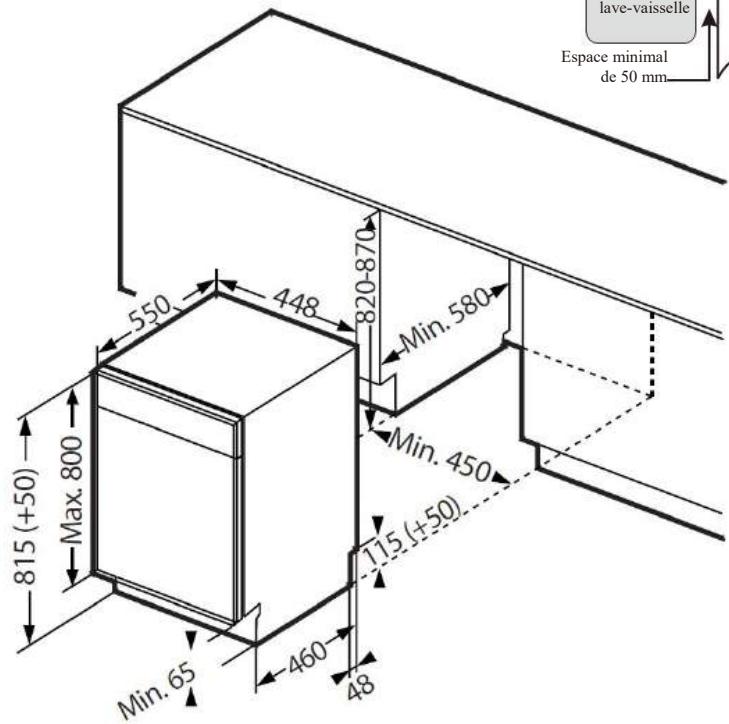

Sous un plan de travail existant

(installation sous un plan de travail) Les cuisines modernes disposent d'un plan de travail unique sous lequel viennent s’insérer les meubles de base et les appareils ménagers. Dans ce cas, il suffit de retirer le plan de travail en dévissant les vis qui se trouvent à l’arrière (a). Attention

Après avoir retiré le plan de travail, les vis DOIVENT être vissées de nouveau (b). La hauteur est ainsi réduite à 815 mm comme prévu dans la norme internationale (ISO), et le lave-vaisselle vient s'intégrer parfaitement sous le plan de travail. Installation encastrable (pour les modèles intégrés) Étape 1 : Choisir le meilleur endroit pour le lave-vaisselle Le lave-vaisselle doit être installé à proximité d’un robinet d’arrivée d’eau, d’un tuyau d’évacuation et d’une prise d’alimentation déjà existants. Illustrations des dimensions du meuble et de position d’installation du lavevaisselle.

1. L’espace compris entre le plan supérieur du lave-vaisselle et la partie supérieure du

meuble doit être inférieur à 5 mm ; la porte doit être alignée par rapport aux parois latérales du meuble. 90 ° 820mm Raccordement de l'évacuation électrique et de la ligne d'alimentation en eau. 580mm 90 °

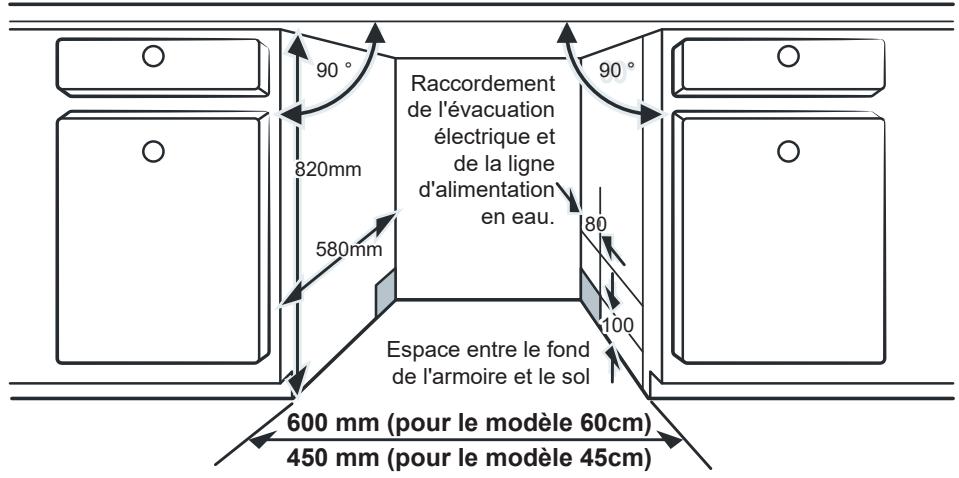

Espace entre le fond de l'armoire et le sol

600 mm (pour le modèle 60cm) 450 mm (pour le modèle 45cm) FR-24

2. Si le lave-vaisselle est installé dans un meuble

angulaire, vérifiez qu’il y a suffisamment d’espace disponible pour ouvrir la porte. Lave-vaisselle Boîtier Porte du lave-vaisselle Espace minimal de 50 mm REMARQUE : Vous aurez peut-être besoin de percer un autre trou dans le meuble situé en face en fonction de l'emplacement de votre prise électrique. Étape 2. Dimensions et installation du panneau esthétique Suivez les instructions d'installation spécifiques pour fixer le panneau de porte esthétique. Installez le crochet sur le panneau esthétique (voir figure A) et placez le crochet dans la fente de la porte extérieure du lave-vaisselle (voir figure B). Après avoir positionné le panneau, appuyez sur le haut du panneau esthétique pour vous assurer que les crochets en plastique sont bien fixés. FR-25

Étape 3. Étapes d'installation du lave-vaisselle Veuillez vous référer aux étapes spécifiques de l'installation dans les plans d'installation.

1. Fixez la bande de condensation sous le plan de travail de l'armoire. Veillez à ce

que la bande de condensation soit au même niveau que le bord du plan de travail. (Étape 2)

2. Raccordez le tuyau d'arrivée à l'alimentation en eau froide.

3. Connectez le tuyau de vidange.

4. Branchez le cordon d'alimentation.

5. Placez le lave-vaisselle dans l'armoire.

6. Mettez le lave-vaisselle à niveau. Le pied arrière peut être réglé depuis l'avant du

lave-vaisselle en tournant la vis Philips située au milieu de la base du lave-vaisselle à l'aide d'un tournevis Philips. Pour régler les pieds avant, utilisez un tournevis plat et tournez les pieds avant jusqu'à ce que le lave-vaisselle soit de niveau. (Étape 5 à Étape 6).

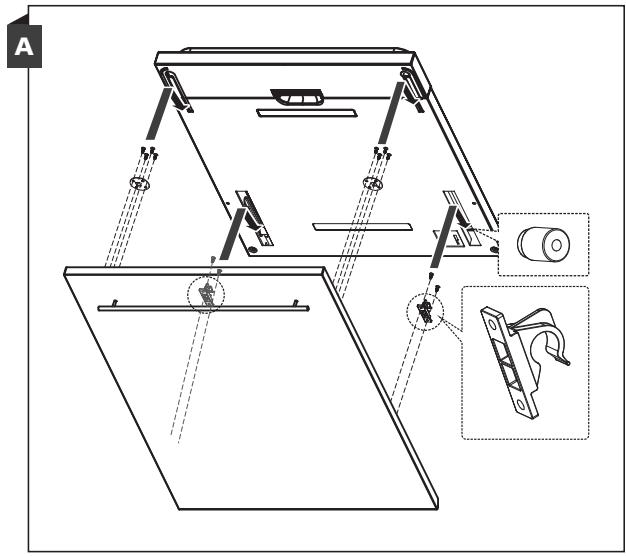

7. Installez la porte des meubles sur la porte extérieure du lave-vaisselle. (Étape 7 à

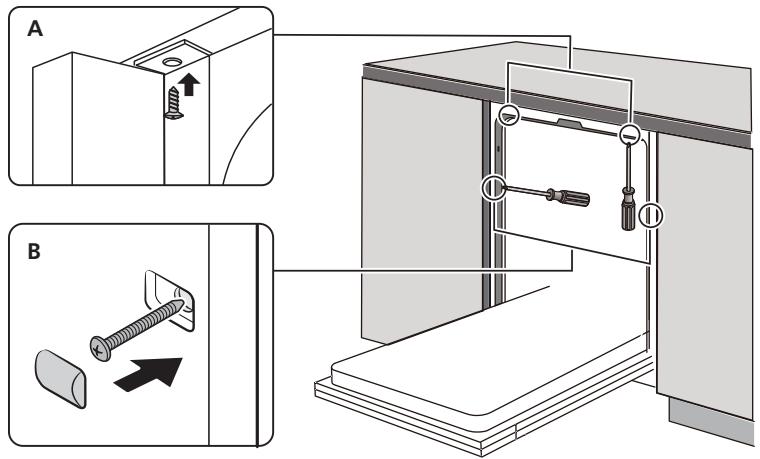

8. Le lave-vaisselle doit être fixé en place. Il y a deux façons de procéder :

A. Plan de travail normal : Mettez le crochet d'installation dans la fente du plan latéral et fixez-le au plan de travail à l'aide des vis. B. Plan de travail en marbre ou en granit : Fixez le plan latéral à l'aide de vis. FR-26

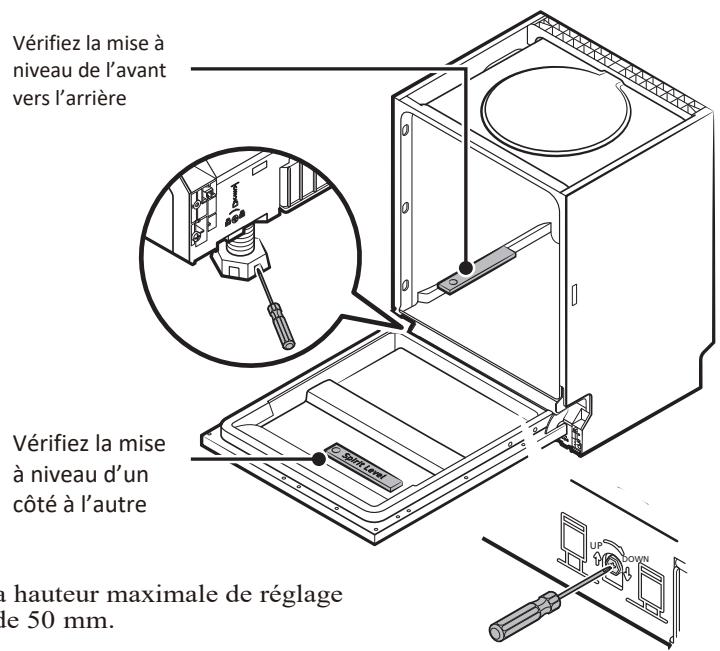

Étape 4. Mise à niveau du lave-vaisselle Le lave-vaisselle doit être de niveau pour que le panier à vaisselle fonctionne correctement et que le lavage soit efficace.

1. Placez un niveau à bulle sur la porte et le rail du panier à l'intérieur de la cuve comme

indiqué pour vérifier que le lave-vaisselle est de niveau.

2. Mettez le lave-vaisselle à niveau en réglant individuellement les trois pieds de

3. Lorsque vous mettez le lave-vaisselle à niveau, veillez à ce qu'il ne se renverse pas.

Vérifiez la mise à niveau de l’avant vers l’arrière Vérifiez la mise à niveau d’un côté à l’autre DOWN REMARQUE: La hauteur maximale de réglage des pieds est de 50 mm. FR-27

Avant de faire appel à un technicien Consultez les tableaux présentés sur les pages suivantes, cela pourra vous éviter de faire appel à un technicien. Problème Le lave-vaisselle ne marche pas Le lave-vaisselle émet un bip à la fin du cycle Causes possibles Solution Le lave-vaisselle ne démarre pas Fermez complètement la porte et assurez-vous qu’elle est bien verrouillée. L’alimentation électrique ou la ligne électrique n’est pas connectée, l’option Départ différé a été sélectionnée Vérifiez et branchez l’alimentation électrique Verrouillage de sécurité enfants activé (modèles sélectionnés) Désactivez le verrouillage de sécurité enfants, consultez la section de verrouillage enfants de ce mode d’emploi Cela indique que le cycle de lavage est terminé, le lave-vaisselle émettra un bip Le voyant de Produit de L’écran LED affiche Rinçage s’allume « Lsb » Ajoutez du produit de rinçage Le lave-vaisselle est connecté à l’eau froide Le temps de cycle variera Le lave-vaisselle est en en fonction du degré de fonctionnement trop salissure de la vaisselle longtemps L’option de désinfection est sélectionnée Les plats ne sont pas assez propres Consultez la section Départ différé de ce mode d’emploi pour réinitialiser Vérifiez le lave-vaisselle, assurez-vous qu’il est correctement connecté à l’alimentation d’eau chaude Si la vaisselle est très sale, les cycles automatique, normal, casseroles et poêles seront plus longs Lorsque l’option de désinfection est sélectionnée, le temps de cycle augmentera pour atteindre la température requise de désinfection La pression d’eau est temporairement faible Utilisez votre lave-vaisselle lorsque la pression d’eau est normale La température de l'eau entrant dans le lavevaisselle est basse Assurez-vous que le lave-vaisselle est branché sur l'alimentation en eau chaude. N’essayez pas d’utiliser votre lavevaisselle lorsque l'eau chaude est utilisée ailleurs dans la maison. FR-28 Problème Causes possibles Solution Les plats sont chargés trop près l'un de l'autre. Chargez de nouveau la vaisselle selon le manuel d’instructions. Ajoutez le détergent en fonction de la dureté de l'eau et du cycle que vous avez choisi. Utilisez un détergent frais Le cycle sélectionné n'est Choisissez un autre cycle avec un pas adapté aux salissures temps de lavage plus long. causées par les aliments. Les bras d’aspersion sont Assurez-vous que le bras d’aspersion bloqués par certains tourne librement éléments. Le lave-vaisselle ne marche pas Le lave-vaisselle ne démarre pas Fermez complètement la porte et assurez-vous qu’elle est bien verrouillée. L’alimentation électrique ou la ligne électrique n’est pas connectée, l’option Départ différé a été sélectionnée Vérifiez et branchez l’alimentation électrique Verrouillage de sécurité enfants activé (modèles sélectionnés) Désactivez le verrouillage de sécurité enfants, consultez la section de verrouillage enfants de ce mode d’emploi Consultez la section Départ différé de ce mode d’emploi pour réinitialiser Le distributeur de liquide Remplissez le distributeur de produit de rinçage est vide de rinçage ou ajoutez le produit de rinçage. La vaisselle ne sèche pas suffisamment Chargement incorrect de la vaisselle Chargez de nouveau la vaisselle selon le manuel d’instructions. Le cycle que vous avez choisi n’inclut pas le séchage Choisissez le cycle approprié incluant le séchage La dureté de l’eau est trop élevée Installez un adoucisseur d’eau si la dureté de l’eau est extrêmement élevée Chargement incorrect de La vaisselle présente la vaisselle des tâches et des dépôts Vous utilisez un vieux de calcaire produit de rinçage Chargez de nouveau la vaisselle selon le manuel d’instructions. Utilisez un produit de rinçage frais Le distributeur de produit Ajoutez le produit de rinçage dans le de rinçage est vide distributeur FR-29 Problème Causes possibles Solution Vous utilisez une trop grande quantité de détergent Réduisez la quantité de détergent si vous utilisez de l’eau douce. La température d'eau d'entrée excède 158 °F Baissez la température d'eau d'entrée Le détergent peut être trop vieux Utilisez un détergent frais Le bras d’aspersion est bloqué Chargez la vaisselle en vous assurant que les bras d’aspersion ne sont pas bloqués. Le distributeur de détergent ne se ferme pas Dysfonctionnement du couvercle du distributeur de détergent Ajoutez le détergent et le produit de rinçage conformément aux indications du manuel. L’eau reste dans le lave-vaisselle. Le cycle précédent n’est pas terminé ou a été interrompu. Sélectionnez le cycle approprié selon les explications du manuel. Le circuit de vidange est obstrué Vérifiez l’entrefer si vous en avez un Assurez-vous que le broyeur de déchets alimentaires est vide si le lave-vaisselle y est connecté Le tuyau de vidange est plié Assurez-vous que le tuyau de vidange est correctement raccordé à l’évier Vous utilisez un détergent non approprié Assurez-vous de n'utiliser que le détergent pour lave-vaisselle automatique Vous avez laissé du détergent dans le réservoir de détergent Le lave-vaisselle ne se vidange pas correctement Présence de mousse dans la cuve Excès de mousse causé par l’utilisation d’un Fuites de lave-vaisselle détergent inadéquat Le lave-vaisselle n’est pas équilibré Assurez-vous de n'utiliser que le détergent pour lave-vaisselle approprié Les ustensiles en Taches noires ou grises aluminium se frottent sur les plats contre les plats. Réarrangez la vaisselle, assurez-vous que l’eau d’entrée n’est pas inférieure à 120 H Présence de taches à l’intérieur de la cuve Équilibrez le lave-vaisselle Salissures de café et de thé Utilisez un nettoyant spécifique pour les taches pour retirer toutes les salissures Taches rougeâtres Elles sont causées par certains aliments à base de tomates ; seul un cycle de rinçage après le chargement permettra de diminuer la coloration. FR-30 Problème Causes possibles Solution Ouverture du réservoir Cela est normal pour détergent\ Son de la pompe de vidange Bruits Le lave-vaisselle ne se remplit pas Un objet dur s’est introduit dans le module de lavage. Une fois l’objet broyé, le son doit s'arrêter. Si le bruit persiste après un cycle complet, appelez le service après-vente. Le robinet d'eau est fermé. Vérifiez si le robinet d’eau est ouvert Le loquet de porte peut ne pas être correctement fixé. Assurez-vous que la porte est fermée. FR-31

CHARGEMENT DES PANIERS

CONFORMÉMENT À LA NORME EN60436 : Charger le lave-vaisselle à pleine capacité contribuera à des économies d'énergie et d'eau.

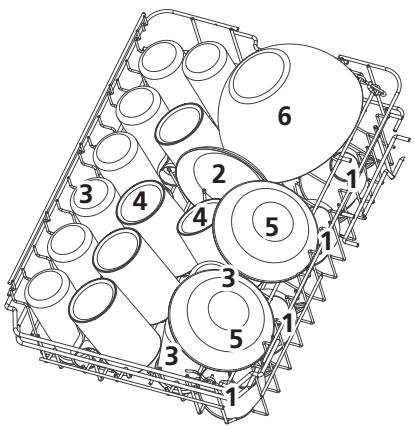

1. Panier supérieur :

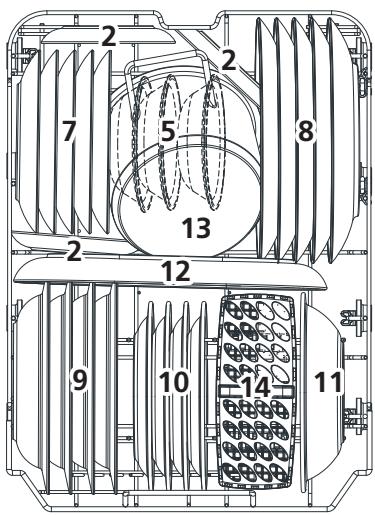

2. Panier inférieur :

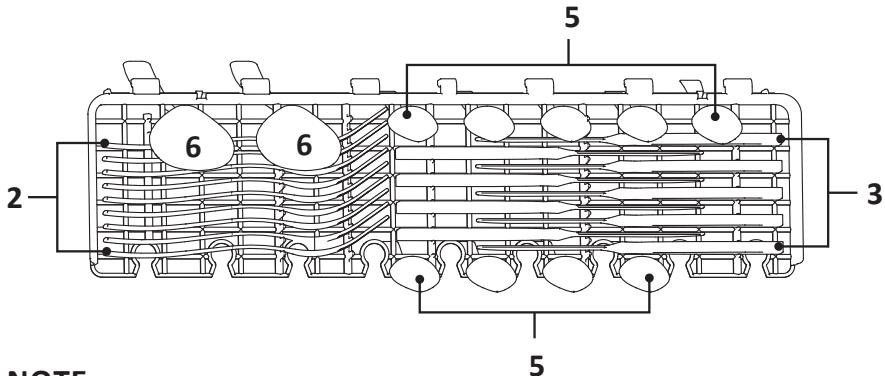

Panier à couverts FR-32

NOTE: Veuillez placer les articles plats légers sur l'étagère. Le poids maximal de chargement est de 1,5 kg.

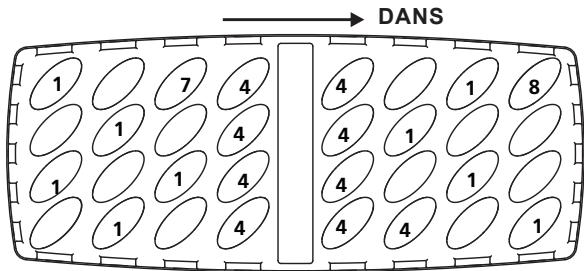

4. panier à couverts:

Informations pour les tests de comparabilité conformément à la norme EN 60436 Capacité : 9 couverts Position du panier inférieur : position inférieure Programme : ÉCO Réglage du produit de rinçage : MAX Réglage de l’adoucissant : H3 FR-33

Pour connaître le mode d'emploi en détail, veuillez lire le contenu correspondant dans le manuel d’utilisation.

Installation du lave-vaisselle Intérieur Extérieur 2 Élimination de gros résidus sur les couverts 3 Chargement des paniers 4 Chargement du distributeur 5 Sélection d'un programme et fonctionnement du lave-vaisselle FR-34

UTILISATION DE VOTRE LAVE-VAISSELLE

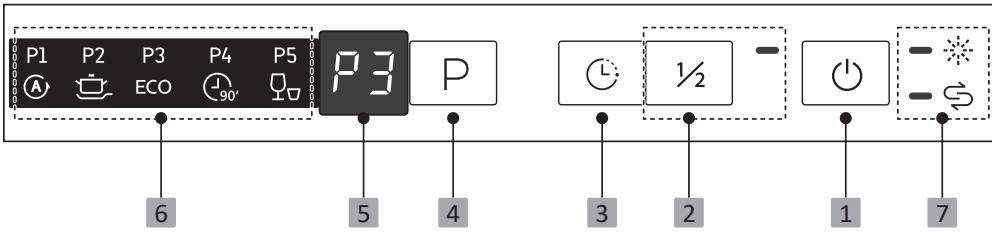

Fonctionnement du bandeau de commande

Puissance Appuyez sur ce bouton pour mettre en marche votre lavevaisselle, l'écran s'allume. Demi-charge Lorsque le lave-vaisselle n'est rempli qu'à moitié, vous pouvez choisir cette fonction pour économiser de l'énergie et de l'eau (elle ne peut être utilisée qu'avec les fonctions Intensive, ECO et 90 min). Appuyez sur ce bouton pour définir les heures différées pour le lavage. Vous pouvez retarder le début du lavage jusqu'à 24 heures. Une pression sur ce bouton retarde le début du lavage d'une heure.

Écran Pour montrer quel programme vous avez choisi, le temps de retard, les codes d'erreur, etc. 6 Indicateur de programme Auto Pour la vaisselle légèrement, normalement ou fortement souillée, avec ou sans aliments séchés. Appuyez sur ce bouton pour sélectionner le programme de lavage approprié, le voyant correspondant s'allume. FR-35 Intensif Les articles très sales comprennent les casseroles et les poêles. Avec de la nourriture séchée. ECO Il s'agit du programme standard adapté aux charges normalement salies, comme les casseroles, les assiettes, les verres et les poêles légèrement sales. 90 Min Pour les charges normalement sales qui nécessitent un lavage rapide. Rapide Un lavage plus court pour les charges légèrement sales qui ne nécessitent pas de séchage. 7 Indicateur d'avertissement Produit de rinçage Si l’indicateur « » est allumé, alors le niveau de produit de rinçage est bas et doit être ajouté. Sel Si l'indicateur « » est allumé, cela signifie que le lave-vaisselle n'a plus de sel et qu'il faut en remettre. FR-37 Détergent Découvrez les détergents qui conviennent à votre appareil. Détergents appropriés Utilisez uniquement des détergents qui conviennent à votre lavevaisselle. Les détergents et les détergents mixtes conviennent tous deux. Pour obtenir des résultats de lavage et de séchage optimaux, utilisez un détergent simple conjointement avec un sel spécial → et du liquide de rinçage → Les détergents modernes sont performants ; généralement formulés à faible niveau alcalin, ils contiennent des enzymes. Les enzymes dégradent l’amidon et décollent l’albumen et les protéines. Pour enlever les tâches colorées (p. ex. de thé, de ketchup), ces détergents intègrent des produits blanchissants à base d’oxygène. Remarque : Veuillez respecter les consignes du fabricant de votre détergent. Détergent Description Pastilles Les pastilles conviennent à toutes les tâches de lavage et ne doivent pas être dosés. Lorsqu'elles sont utilisées avec des programmes de courte durée, il est possible que les pastillent ne se dissoudent pas entièrement, laissant des résidus de détergent. Cela risque de compromettre le résultat du nettoyage. Détergent en poudre Les détergents en poudre sont recommandés pour les programmes de moins longue durée. Le dosage peut être ajusté selon le degré de souillure. Détergent liquide Les détergents liquides fonctionnent plus vite et sont recommandés pour les programmes de plus courte durée sans prélavage. Les détergents liquides peuvent déborder du compartiment à détergent bien que ce dernier soit correctement fermé. Cela n’est pas un défaut et n'a pas d'impact sous condition de respecter les consignes suivantes : - Sélectionnez exclusivement un programme sans prélavage - Ne réglez pas de départ différé pour le démarrage programme. Le dosage peut être ajusté selon le degré de souillure. FR-38 Détergents mixtes Outre les détergents seuls de nombreux produits à fonctions supplémentaires sont proposés sur le marché. Ces produits contiennent, outre le détergent, un produit de rinçage et des succédanés de sel (3 en

1) ainsi que, selon la combinaison (4 en 1, 5 en 1, etc.), des composants

supplémentaires destinés p. ex. à protéger le verre ou à redonner du lustre aux ustensiles en acier. En règle générale, les détergents mixtes fonctionnent uniquement avec de l’eau d’une dureté maximale de 37 ° fH. Au-delà d’une dureté de l’eau de 37 °fH, vous devez ajouter du sel spécial et du liquide de rinçage. Pour obtenir des résultats de lavage et de satisfaisants, nous recommandons l’utilisation de sel spécial de liquide de rinçage à partir d’une dureté de l’eau de 25 °fH. Si vous utilisez des détergents mixtes, le programme de lavage s’ajuste automatiquement afin que vous obteniez toujours le meilleur résultat possible de lavage et de séchage. Détergent Description Détergent de vaisselle à la main Les détergents de vaisselle à la main peuvent entraîner une formation accrue de mousse et endommager l’appareil. Détergents contenant du chlore Les résidus de chlore sur la vaisselle peuvent nuire à la santé. FR-39 Adoucisseur d’eau L'adoucisseur d'eau doit être réglé manuellement à l'aide du cadran de dureté de l'eau. L'adoucisseur d'eau est conçu pour éliminer les minéraux et les sels de l'eau, ce qui aurait un effet néfaste ou négatif sur le fonctionnement de l'appareil. Plus il y a de minéraux, plus votre eau est dure. L'adoucisseur d'eau doit être réglé en fonction de la dureté de l'eau de votre région. L’autorité locale en charge de la distribution de l'eau peut vous donner des conseils sur la dureté de l'eau dans votre région. Réglage de la consommation de sel Le lave-vaisselle est conçu de façon à permettre le réglage de la quantité de sel consommée en fonction de la dureté de l'eau utilisée. L'objectif est d'optimiser et de personnaliser le niveau de consommation de sel. Veuillez suivre les étapes ci-dessous pour ajuster la consommation de sel.

1. Ouvrez la porte, mettez l'appareil en marche ;

2. Dans les 60 secondes suivant la mise en marche de l'appareil, appuyez sur le bouton

Programme pendant plus de 5 secondes pour accéder au mode de réglage de l'adoucisseur d'eau.

3. Appuyez à nouveau sur le bouton Programme pour sélectionner le réglage approprié en

fonction de votre environnement local, le réglage changera dans l'ordre suivant : H1->H2->H3->H4->H5->H6,

4. Appuyez sur le bouton d'alimentation pour mettre fin au mode de réglage.

Allemand: Français: Britannique:

Clarke Mmol/l Degré de l’adoucisseur d'eau La régénération se produit tous les X programmes de la séquence 1) Consommation de sel (gramme/cycle) 0-5 0-9 0-6

1°dH=1,25 °Clarke=1,78 °fH=0,178 mmol/l Le réglage d'usine : H3

1) Chaque cycle avec une opération de régénération consomme 2,0 litres d'eau

supplémentaires, la consommation d'énergie augmente de 0,02 kWh et le programme s'allonge de 4 minutes. FR-40 NOTE: Si votre modèle n'est pas équipé d'un adoucisseur d'eau, vous pouvez sauter cette section. Adoucisseur d'eau La dureté de l'eau varie d'un endroit à l'autre. Si de l'eau dure est utilisée dans le lave-vaisselle, des dépôts se formeront sur la vaisselle et les ustensiles. L'appareil est équipé d'un adoucisseur spécial qui utilise un récipient de sel spécialement conçu pour éliminer le calcaire et les minéraux de l'eau. Préparation et chargement de la vaisselle Privilégiez l’achat d’ustensiles portant la mention « lavable au lave-vaisselle ». Pour les ustensiles fragiles, sélectionnez un programme fonctionnant à la température la plus basse possible. Ne retirez pas vos verres et vos couverts du lave-vaisselle immédiatement après la fin du programme pour éviter tout risque d'endommagement.

Types de matériaux Ne sont pas compatibles Couverts à anse en bois, en porcelaine ou en nacre Objets en plastique qui ne résistent pas à la chaleur Couverts anciens dotés d’éléments collés qui ne résistent pas aux hautes températures Couverts ou plats avec colle Éléments en étain ou en cuivre Verres en cristal Objets en acier pouvant rouiller Plateaux en bois Objets en fibres synthétiques Sont compatibles mais avec éventuels impacts à long terme

Certains types de verres peuvent se ternir au bout d'un certain nombre de lavages Les éléments en argent et en aluminium ont tendance à se décolorer au lavage Les motifs vitrés peuvent s’estomper s’ils sont fréquemment lavés au lave-vaisselle Recommandations pour le chargement du lave-vaisselle Grattez les grandes quantités de résidus d’aliments. Faites ramollir les résidus d’aliments brûlés dans vos poêles et casseroles. Il n’est pas nécessaire de rincer la vaisselle à l'eau courante. Pour garantir une performance optimale du lave-vaisselle, respectez les directives de chargement suivantes. (Les fonctionnalités et l'apparence des paniers peuvent varier selon les modèles.) Placez les objets dans le lave-vaisselle de la manière suivante: FR-41

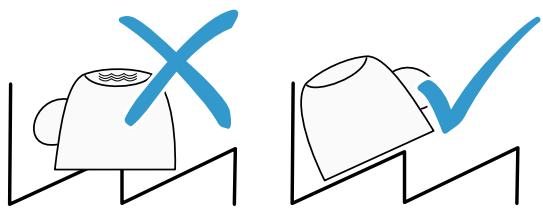

Les articles tels que les tasses, les verres, casseroles/marmites, etc. doivent être orientés vers le bas. Les articles incurvés ou encastrés doivent être disposés en biais pour que l’eau puisse s’écouler. Tous les ustensiles sont empilés en toute sécurité et ne peuvent pas basculer. Tous les ustensiles sont positionnés de façon à permettre la libre rotation des bras d'aspersion durant le lavage. Disposez les articles creux tels que les tasses, les verres, les casseroles, etc. avec l’ouverture vers le bas, pour éviter une accumulation d’eau dans le récipient ou la base profonde. Les plats et les éléments de couvert ne doivent pas être posés l’un dans l’autre ou couchés les uns sur les autres. Pour éviter tout dommage, les verres ne doivent pas se toucher. Le panier supérieur est conçu pour contenir des articles plus délicats et plus légers tels que des verres, des tasses à café et à thé. Les couteaux à longue lame rangés en position verticale constituent un danger potentiel ! Les éléments de couvert longs et/ou tranchants tels que les couteaux à découper doivent être positionnés horizontalement dans le panier supérieur. Veuillez éviter de surcharger votre lave-vaisselle. Cette consigne est importante pour obtenir de bons résultats et assurer une consommation énergétique raisonnable. REMARQUE : Vous ne devez pas laver les articles de très petite taille dans le lavevaisselle, car ils pourraient facilement tomber du panier. RETRAIT DE LA VAISSELLE ! Pour éviter l’écoulement d’eau du panier supérieur vers le panier inférieur, nous vous recommandons de vider le panier inférieur avant le panier supérieur. AVERTISSEMENT La vaisselle peut être chaude ! Ne sortez pas vos verres et vos couverts du lave-vaisselle dans les 15 minutes suivant la fin du programme pour éviter tout risque d'endommagement. FR-42 Chargement du panier supérieur Le panier supérieur est conçu pour contenir des articles plus délicats et plus légers tels que des verres, des tasses à café et à thé, des soucoupes, ainsi que des plats, des petits bols et des casseroles peu profondes (à condition qu'elles ne soient pas trop sales). Positionnez les plats et ustensiles de cuisine de façon à empêcher leur déplacement par la pulvérisation d’eau. Chargement du panier inférieur Nous vous suggérons de placer de gros articles et les articles les plus difficiles à nettoyer dans le panier inférieur. Il s’agit des marmites, des casseroles, des couvercles, des plats et bols de service, comme l’illustre la figure ci-dessous. Il est préférable de placer les plats de service et les couvercles sur le côté des étagères afin d'éviter de bloquer la rotation du bras d'aspersion supérieur. Le diamètre maximal conseillé pour les plats placés devant le distributeur de détergent est de 19 cm, ceci pour ne pas bloquer son ouverture. Chargement du panier à couverts Les couverts doivent être placés correctement dans le porte-couverts séparément les uns des autres. Assurez-vous que les ustensiles ne s'emboîtent pas les uns dans les autres, cela peut conduire à de mauvais résultats de lavage. AVERTISSEMENT Ne laissez aucun article déborder à travers la partie inférieure. Chargez toujours les ustensiles tranchants avec la pointe effilée orientée vers le bas ! FR-43 Rôle du produit de rinçage et du détergent Le produit de rinçage est libéré lors du rinçage final pour éviter que l’eau ne forme des gouttelettes sur vos plats, ce qui peut laisser des taches et des stries. Il améliore également le séchage en permettant à l’eau de mieux s’écouler des plats. Votre lave-vaisselle est conçu pour fonctionner avec un produit de rinçage liquide. AVERTISSEMENT Utilisez uniquement les produits de rinçage pour lave-vaisselle. Ne remplissez jamais le distributeur de produit de rinçage d’autres substances (par ex.liquide vaisselle). Ils peuvent endommager l’appareil. Quand remplir le dispositif de rinçage La fréquence à laquelle le distributeur doit être rempli dépend de la fréquence de lavage de la vaisselle et du réglage du produit de rinçage utilisé. L'indicateur de manque de produit de rinçage ( ) s'allume lorsqu'une plus grande quantité de produit de rinçage est nécessaire. Ne remplissez pas trop le distributeur de produit de rinçage. Rôle du détergent Les ingrédients chimiques qui composent le détergent sont nécessaires au retrait, au broyage et à la distribution de toute la saleté du lave-vaisselle. La majorité des détergents de qualité commerciale conviennent à cette fin. AVERTISSEMENT

Utilisation appropriée du détergent Utilisez uniquement les détergents spécialement conçus pour les lave-vaisselle. Gardez votre détergent au frais et au sec. Ajoutez le détergent en poudre dans le distributeur dédié juste avant le démarrage du cycle de lavage. Les détergents pour lave-vaisselle sont corrosifs ! Tenez le détergent pour lave-vaisselle hors de la portée des enfants. FR-44 Remplissage du réservoir du liquide de rinçage 1 Pour retirer le couvercle du réservoir de produit de rinçage, soulevez la poignée. 2 Versez le produit de rinçage dans le distributeur en prenant soin de ne pas trop le remplir. 3 Enfin, refermez le couvercle.

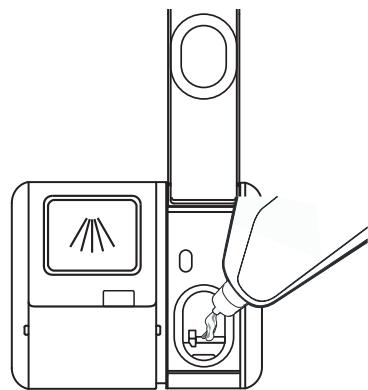

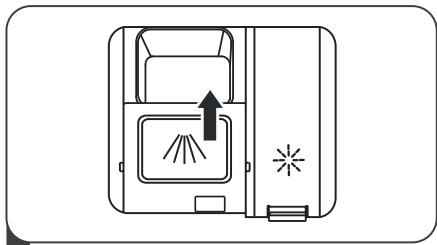

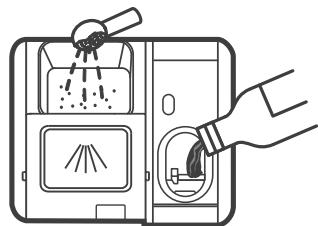

Réglage du réservoir de produit de rinçage Pour améliorer l'efficacité du séchage avec une quantité limitée de produit de rinçage, le lave -vaisselle est conçu pour permettre à l'utilisateur de régler la consommation. Suivez les étapes suivantes :

Allumez l'appareil. #7 Pendant les 60 secondes qui suivent l'étape 1, appuyez sur la touche Programme pendant plus de 5 secondes. Appuyez ensuite sur la touche Delay (Retard différé) pour effectuer les réglages. Le voyant du produit de rinç age clignote à une fréquence de 1 Hz. 7 Appuyez sur la touche Programme pour sélectionner les paramètres appropriés en fonction de vos habitudes d'utilisation. Les réglages changeront en fonction de la séquence: D1 ->D2- >D3- >D4->D5- >D1. $7 Si vous n'effectuez aucun réglage pendant 5 secondes ou appuyez sur la touche marche/arrêt pour quitter le modèle réglé, les réglages seront enregistrés correctement. FR-45 Remplissage du distributeur de détergent

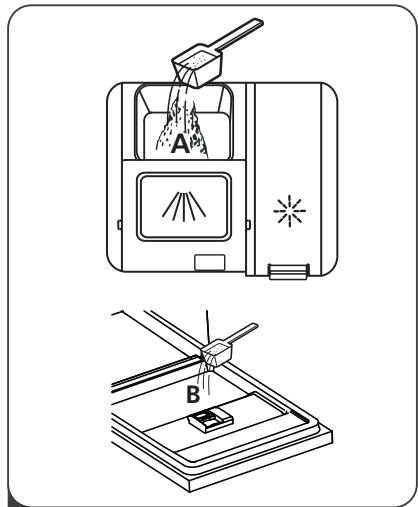

2 Ajoutez le détergent dans la plus grande cavité (A) pour le cycle de lavage principal. Pour de meilleurs résultats de nettoyage, surtout si les éléments sont très sales, versez un peu de détergent sur la porte. Le détergent supplémentaire sera activé pendant la phase de prélavage.

Veuillez vous référer au dessin correspondant à votre appareil.

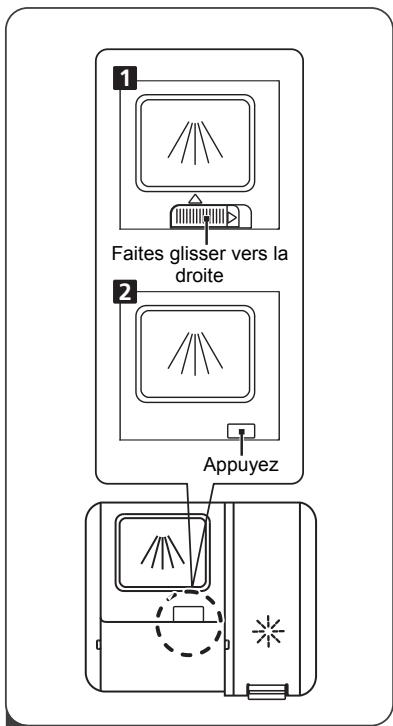

1. Pour ouvrir le couvercle, faites

glisser le crochet de dé verrouillage.

2. Pour ouvrir le couvercle, appuyez

sur le crochet de dé verrouillage. 3 Pour fermer le couvercle, faites-le glisser vers l'avant et appuyez dessus. REMARQUE Veuillez respecter les recommandations du fabricant figurant sur l'emballage du détergent. FR-46

SÉLECTION DE PROGRAMME

Tableau des cycles de lavage Le tableau ci-dessous indique les programmes qui conviennent le mieux aux niveaux de résidus alimentaires et la quantité de détergent nécessaire. On y trouve également diverses informations sur les programmes. ( ) indique la nécessité d’ajouter du liquide de rinçage dans le distributeur de liquide de rinçage. Description du cycle Programme Auto Durée de Détergent de fonctionnement prélavage/lavage (min) Prélavage(45 °C) Lavage automatique 4/13g (55-65 °C) Rinçage (1 or 2 pieces) AutoRinçage (60-65°C) Séchage Prélavage(45 °C) Lavage (65℃) Intensif ÉCO (* EN 60436 90 min Rapide Rinçage Rinçage (65°C) Séchage Lavage (45℃) Rinçage Rinçage (55°C) Séchage Lavage (45℃) Rinçage Rinçage (55°C) Séchage Lavage (50℃) Rinçage Rinçage (45°C) 4/13g (1 or 2 pieces) 17g (1 pieces) 17g (1 piece) 12g 85-150 Liquide de Énergie Eau (L) rinçage (kWh) 0.723-1.201 9.8-13.1

ECO (*EN60436) Le programme ECO est adapté au nettoyage de la vaisselle normalement sale. Pour cet usage, il s'agit du programme le plus efficace en termes de consommation combinée d'énergie et d'eau, et il est utilisé pour évaluer la conformité à la législation européenne sur l'écoconception. FR-47 Ranger la vaisselle Rangez la vaisselle correctement afin d’optimiser le résultat de rinçage et d’éviter d’endommager votre vaisselle et votre appareil. Conseils

• L’utilisation du lave-vaisselle vous permet d’économiser de l’énergie et de l’eau par rapport à un lavage à la main.
• Pour optimiser la consommation d’énergie et d’eau, chargez la machine jusqu’au nombre de couverts standard indiqué.
• Pour obtenir des résultats de lavage et de séchage optimaux, pla-cez les pièces convexes et concaves de biais afin que l’eau puisse s’écouler. 1.. Retirez les résidus alimentaires grossiers de votre vaisselle Pour économiser des ressources, ne prélavez pas la vaisselle sous l’eau courante. 2.. Rangez la vaisselle en tenant compte des consignes suivantes : – Rangez la vaisselle très sale dans le panier à vaisselle inférieur, p. ex. les casseroles. L’in-tensité accrue du jet améliore le résultat de nettoyage. – Afin d’éviter d’endommager votre vaisselle, assurez-vous qu’elle est stable dans votre lave-vaisselle. – Prévenez les blessures en plaçant les couverts avec le côté tranchant et pointu vers le bas. – Placez les récipients avec les ouvertures vers le bas afin d’éviter que de l’eau ne s’y accumule. – Évitez de bloquer les bras d’aspersion dans leur rotation – Ne placez pas de petites pièces dans la cavité de réception de la pastille et évitez d’encombrer cette dernière avec de la vaisselle afin de ne pas bloquer le couvercle du compartiment à détergent. FR-48 Économiser l'énergie

1. Le pré-rinçage des articles de vaisselle entraîne une augmentation de la

consommation d'eau et d'énergie et n'est pas recommandé.

2. Le lavage de la vaisselle dans un lave-vaisselle domestique consomme

généralement moins d'énergie et d'eau en phase d'utilisation que le lavage à la main lorsque le lave-vaisselle domestique est utilisé conformément aux instructions. Démarrage du cycle de lavage

1. Sortez les paniers inférieur et supérieur, chargez la vaisselle et remettez-les. Il

est recommandé de charger d'abord le panier inférieur, puis le panier supérieur.

2. Ajoutez le détergent.

3. Branchez la fiche à la prise. Pour des informations relatives à l'alimentation

électrique, référez-vous à la dernière page « Fiche produit ». Assurez-vous que l’alimentation en eau est réglée sur la pression maximale.

4. Ouvrez la porte, appuyez sur le bouton d’alimentation.

5. Choisissez un programme, le témoin de réponse s'allume. Puis, fermez la porte,

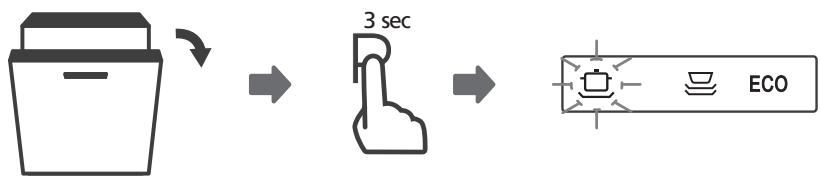

le lave-vaisselle démarre. Changement du programme au cours d’un cycle Un programme ne peut être modifié que s'il n'a fonctionné que pendant une courte période, sinon le détergent peut avoir déjà été libéré ou l'eau de lavage avec le détergent a déjà été vidée. Si c'est le cas, le lave-vaisselle doit être réinitialisé et le distributeur de détergent doit être rempli à nouveau. Pour réinitialiser le lave-vaisselle, suivez les instructions ci-dessous :

1. Ouvrez légèrement la porte pour arrêter le lave-vaisselle. Après l'arrêt du bras

d’aspersion, vous pouvez ouvrir complètement la porte.

2. Appuyez sur le bouton Programme et maintenez-le enfoncé pendant plus de trois

secondes, la machine passe en mode veille.

3. Vous pouvez changer le programme pour le réglage du cycle de votre choix.

3 sec FR-49 Vous avez oublié d’ajouter un plat ? Vous pouvez ajouter un plat oublié à tout moment avant l’ouverture du distributeur de détergent. Dans ce cas, suivez les instructions ci-dessous:

1. Ouvrez légèrement la porte du lave-vaisselle pour interrompre le lavage.

2. Après l’arrêt des bras d’aspersion, vous pouvez ouvrir complètement la porte.

3. Ajoutez les plats oubliés.

5. Le lave-vaisselle se remet en marche.

AVERTISSEMENT Il est dangereux d’ouvrir la porte du lavevaisselle lorsqu’un cycle est en cours, la vapeur chaude pourrait vous brûler. FR-50 CODES D'ERREUR En cas de dysfonctionnement, le lave-vaisselle affichera des codes d'erreur permettant de les identifier : Codes Significations Causes possibles

Temps d'admission plus long Les robinets ne sont pas ouverts, ou l'arrivée d'eau est limitée, ou la pression d'eau est trop faible.

N'atteint pas la température requise Dysfonctionnement de l'élément chauffant.

Débordement Un élément du lave-vaisselle présente des fuites. Échec de la communication entre la carte de circuit principal et la carte de circuit d'affichage. Circuit ouvert ou rupture du câblage de la communication.

En cas de débordement, coupez le système d’approvisionnement en eau principal avant de contacter le service après-vente. Si la base de la cuve contient de l’eau en raison d’un débordement ou de fuites mineures, retirez l’eau avant de remettre le lave-vaisselle en marche. Si un code d'erreur ne peut être résolu, veuillez demander l'aide d'un professionnel. FR-51

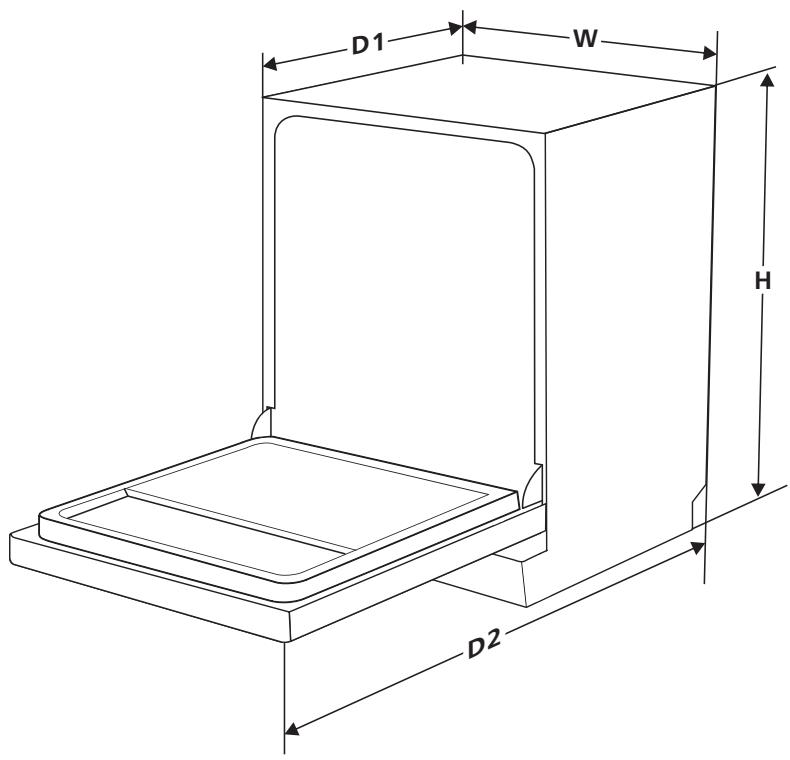

Hauteur (H) 820 mm Largeur (W) 450 mm Profondeur (D1) 550 mm (avec porte fermée) Profondeur (D2) 1150 mm (avec porte ouverte à 90°) FR-52 Fiche d'information sur le produit (EN 60436) Marque: SCHNEIDER Modèle: SCLT5947EG Paramètres généraux du produit: Valeur Paramètre

Capacité nominale( ) (ps) Valeur Paramètre Dimensions en cm Height

EEI ( ) 1,125 Indice de performance de séchage Consommation d'énergie en kWh [par cycle], basée sur le programme éco avec remplissage d'eau froide. La consommation d'énergie réelle dépendra de la façon dont l'appareil est utilisé. 0,704 Consommation d'eau en litres [par cycle], basée sur le programme éco. La consommation réelle d'eau dépendra de la manière dont l'appareil est utilisé et de la dureté de l'eau. Durée du programme ( ) a(h:min) 3:55 Type Émissions sonores acoustiques aériennes ( a ) (dB(A) re 1 pW)

Classe d'efficacité énergétique( a ) ( c) 1,065

9,0 ENCASTRABLE Classe d'émission de bruit acoustique aérien ( a ) C ( c) Mode arrêt (W) 0,49 Mode veille (W) N/A Départ différé (W) (le cas échéant) 1,00 Veille en réseau (W) (le cas échéant) N/A Durée minimale de la garantie offerte par le fournisseur ( b): Information additionnelle: (a)pour le programme éco. (b) les modifications apportées à ces éléments ne sont pas considérées comme pertinentes aux fins du paragraphe 4 de Article 4 du règlement (UE) 2017/1369. (C) si la base de données produit génère automatiquement le contenu définitif de cette cellule, le fournisseur ne doit pas saisir ces données. (1) Règlement (UE) 2019/2022 de la Commission du 1er octobre 2019 établissant des exigences d'éco-conception pour les lave-vaisselle ménagers conformément à la directive 2009/125 / CE du Parlement européen et du Conseil modifiant le règlement (CE) no 1275/2008 de la Commission et abrogeant le règlement de la Commission (UE) No 1016/2010 (voir page 267 du présent Journal officiel). FR-53 FICHE TECHNIQUE RELATIVE AU RÈGLEMENT SUR

L'ÉTIQUETAGE ÉNERGÉTIQUE: 2019/2017/UE

La fiche d'information sur le produit selon le règlement UE n ° 2019/2017 L'étiquetage énergétique des appareils Lave-vaisselle se trouve sous l'URL ou le code QR indiqué sur l'étiquette énergétique SCLT5947EG - URL: https://eprel.ec.europa.eu/qr/398544 Garantie du produit et pièces de rechange disponibles Selon les termes de la garantie du fabricant applicable au lieu, l'utilisation du Service à la clientèle est gratuite. La durée minimale de la garantie (garantie du fabricant pour les consommateurs privés) dans l'Espace Economique Européen est de 2 ans selon les termes de garantie applicable au lieu. Les conditions de garantie n'affectent pas les autres droits ou réclamations détenus par vous-même en vertu de la législation locale. Des informations détaillées sur la période de garantie et les conditions de garantie dans votre pays sont disponibles auprès du service à la clientèle, de votre revendeur ou de notre site Web. Les pièces de rechange d'origine fonctionnelles selon la directive écoconception correspondante peuvent être obtenues auprès du service à la clientèle pendant une période d'au moins 4 ans à compter de la date de mise sur le marché de votre appareil dans l'Espace économique européen. Pour plus de spécifications techniques sur l'agent de réparation et pour commander des pièces de rechange, veuillez vous rendre sur: https://www.schneiderconsumer.com Service après-vente Pour une intervention technique en raison d’un dysfonctionnement, veuillez appeler le 04 88 78 59 99. Pour obtenir des informations sur les produits ou commander des pièces détachées, veuillez appeler le 01 61 44 02 70 et choisir l'option appropriée. FR-54 GARANTIE La garantie ne couvre pas les pièces d’usure du produit, ni les problèmes ou les dommages résultant de: (1) détériorations superficielles dues à l'usure normale du produit ; (2) défauts ou détériorations dus au contact du produit avec des liquides et dus à la corrosion provoquée par la rouille ou de présence d'insectes ; (3) tout incident, abus, utilisation impropre, modification, démontage ou réparation non autorisés ; (4) toute opération impropre d'entretien, utilisation non conforme aux instructions concernant le produit ou le branchement à une tension incorrecte ; (5) toute utilisation d'accessoires non fournis ou non approuvés par le fabricant. La garantie sera annulée en cas d'élimination de la plaque signalétique et/ou du numéro de série du produit. Importé par: SCHNEIDER CONSUMER GROUP 12, rue Jules Ferry, 93110 Rosny-sous-Bois, FRANCE FR-55 SICHERHEITSHINWEISE WARNUNG Wenn Sie Ihren Geschirrspüler benutzen, nehmen Sie alles mit Vorsichtsmaßnahmen unten angegeben: Dieses Gerät ist für den Hausgebrauch bestimmt. ⚫ Dieses Gerät kann von Kindern ab 8 Jahren sowie von Personen mit eingeschränkter körperlicher, sensorischer und geistiger Leistungsfähigkeit oder von Personen ohne Erfahrung oder Wissen verwendet werden, wenn sie von einer Aufsicht oder vorherigen Anweisungen zur
