Type de produit	Hotte aspirante
Marque	AIRLUX
Modèle	HDI 12 A BLANC
Couleur	Blanc
Versions disponibles	Aspirante, recyclage, avec moteur extérieur
Hauteur de la hotte	275 mm
Distance minimale table de cuisson	650 mm
Structure	Télescopique
Vitesses moteur	3 vitesses
Éclairage	Lampe halogène (remplacement par type identique)
Filtres antigraisse	Métalliques, lavables (tous les 2 mois)
Filtres à charbons actifs	Pour version recyclage, remplacement tous les 6 mois
Alimentation électrique	Raccordement au réseau avec mise à la terre
Puissance moteur	Non précisée (voir plaque signalétique)
Niveau sonore	Non précisé
Diamètre conduit d'évacuation	Non précisé (adaptable selon installation)
Matériau	Acier, cuivre, laiton (sur certaines parties)
Entretien	Nettoyage avec eau tiède et détergent neutre ; éviter produits abrasifs
Sécurité	Mise à la terre obligatoire ; débrancher avant entretien

FOIRE AUX QUESTIONS - HDI 12 A BLANC AIRLUX

Quelle est la distance minimale entre la hotte et la table de cuisson ?

La distance entre la surface de la table de cuisson et la base de la hotte doit être d'au moins 650 mm.

Comment nettoyer les filtres antigraisse ?

Retirez les filtres métalliques et lavez-les avec un détergent neutre à la main ou au lave-vaisselle. Cette opération doit être effectuée au moins tous les deux mois.

Quand faut-il remplacer les filtres à charbons actifs ?

Dans la version recyclage, remplacez les filtres à charbons actifs environ tous les six mois, selon l'utilisation.

Comment changer l'ampoule d'éclairage ?

Pour accéder à la lampe, retirez le plafonnier en dévissant la vis. Remplacez par une lampe du même type (halogène). Pour les ampoules halogènes rectangulaires, ouvrez le volet et démontez l'ampoule sans la toucher avec les mains.

Puis-je installer la hotte en version aspirante ?

Oui, la hotte peut être installée en version aspirante (évacuation extérieure) ou en version recyclage. Pour la version aspirante, prévoyez un conduit d'évacuation vers l'extérieur.

Quels produits utiliser pour le nettoyage de la hotte ?

Utilisez de l'eau tiède et un détergent neutre. Évitez les produits abrasifs ou corrosifs, surtout sur les parties en acier, cuivre ou laiton.

Dois-je mettre la hotte à la terre ?

Oui, l'appareil doit être obligatoirement relié à la terre. Vérifiez que la prise de courant possède une connexion de mise à terre.

Comment régler la hauteur de la hotte ?

La hauteur de la structure télescopique se règle au moyen des quatre vis de fixation D (voir figure 6 du manuel). La hauteur de la hotte est de 275 mm.

Que faire si la hotte ne fonctionne pas ?

Vérifiez d'abord que l'alimentation électrique est branchée et que la prise est sous tension. Contrôlez ensuite les interrupteurs de vitesse (A à D). Si le problème persiste, consultez un spécialiste.

Puis-je utiliser la hotte sans filtre à charbon en version recyclage ?

Non, pour la version recyclage, il est nécessaire d'installer deux filtres à charbons actifs et un déviateur d'air pour que l'air soit filtré et remis en circulation.

MODE D'EMPLOI HDI 12 A BLANC AIRLUX

La distance entre la surface de la table de cuisson et la base de la hotte doit être d'au moins 65 cm. L'air aspiré ne doit pas être canalisé dans un conduit qui est utilisé pour évacuer les fumées produites par des appareils alimentés par des sources d'énergies autres que l'énergie électrique (installations de chauffage central, radiateurs, chauffe-eau, etc.). Pour évacuer l'air qui doit être éliminé, respectez les prescriptions des autorités compétentes. De plus, l'air qui doit être évacué ne doit pas être déchargé dans une cavité du mur, à moins que cette cavité soit prévue pour ce but. Prévoyez une aération de la pièce adéquate quand une hotte et des appareils alimentés par une énergie autre que l'énergie électrique (poêle à gaz, à huile, à charbon, etc.) sont utilisés en même temps. En effet, en évacuant l'air, la hotte pourrait créer une dépression dans la pièce.

La pression négative de la pièce ne doit pas dépasser 0,04 mbar, évitant ainsi que la source de chaleur provoque un appel des gaz qui doivent être évacués. Il est donc nécessaire d'équiper la pièce de prises d'air alimentant un flux d'air frais constant.

■ ATTENTION : cet appareil doit être relié à la terre.

Lors du raccordement électrique, assurez-vous que la prise de courant est munie de connexion de mise à terre ; vérifiez aussi que les valeurs de tension correspondent à celles qui sont indiquées sur la plaque des caractéristiques de l'appareil, qui se trouve à l'intérieur de celui-ci.

Si votre appareil n'a pas de câble flexible qui ne peut pas être séparé et de prise, ou bien d'autre dispositif qui garantisse le débranchement de tous les pôles du réseau, avec une distance d'ouverture entre les contacts d'au moins 3 mm, ces dispositifs de séparation du réseau doivent alors être prévus dans l'installation fixe.

Avant de procéder à une opération d'entretien ou de nettoyage quelconque, débranchez l'appareil.

UTILISATION

Évitez d'utiliser des matériaux qui causent des flambées à proximité de l'appareil. Dans le cas de fritures, faites tout particulièrement attention au danger d'incendie que représentent les huiles et les corps gras. À cause de son inflammabilité, l'huile usagée est particulièrement dangereuse. N'utilisez pas de grilles électriques découvertes. Pour éviter des risques d'incendie possibles, suivez les instructions données concernant le nettoyage des filtres antigraisses et sur la façon d'enlever des dépôts éventuels de graisse sur l'appareil.

ENTRETIEN

Un entretien soigné est une garantie de bon fonctionnement et de bon rendement de votre appareil dans le temps. Faites très attention surtout aux panneaux filtrants anti-graisse et nettoyez-les périodiquement (au moins tous les deux mois). Retirez les filtres anti-graisse et lavez-les avec un détersif neutre à la main ou dans le lave-vaisselle. Pour nettoyer les appareils peints, utilisez de l'eau tiède et du détersif neutre : évitez les produits abrasifs. Pour nettoyer les appareils en acier, cuivre et laiton, faites très attention : il ne faut absolument pas utiliser de produits abrasifs ou corrosifs. Nous conseillons d'employer des produits spécifiques et de suivre leurs modes d'emploi.

DESCRIPTION

Cet appareil est composé d'une structure télescopique de support, d'une hotte et d'une cheminée décorative haute de revêtement de la structure.

L'appareil peut être en version recyclage, en version aspirante, ou en version avec moteur extérieur.

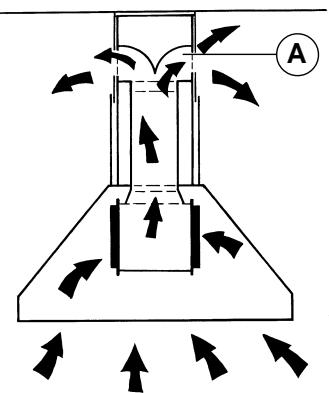

Dans la version Recyclage (Fig.1), l'air et les vapeurs convoyés par l'appareil sont épuisés par des filtres à charbons actifs et remis en circulation à travers les grilles d'aération latérales de la cheminée supérieure.

ATTENTION : Pour l'utilisation de la version Recyclage, il faut deux filtres à charbons actifs et un déviateur d'air A (Fig.1), placé dans la partie haute de la structure, qui permet la circulation de l'air dans le local.

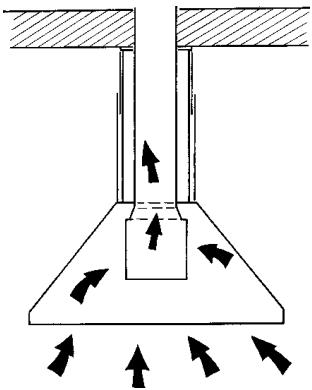

Dans la version Aspirante (Fig.2), les vapeurs et les odeurs de la cuisine sont convoyées directement à l'extérieur par un conduit d'évacuation à travers le plafond. Il n'est donc pas nécessaire d'utiliser les filtres à charbons actifs.

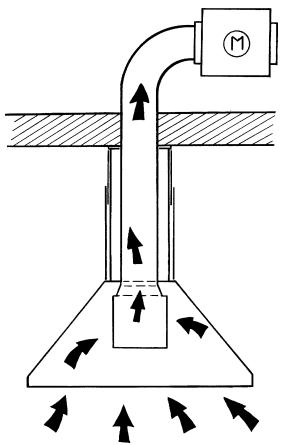

Dans la version avec moteur extérieur (Fig.3), l'appareil doit être relié à une hotte aspirante séparée. Il sert de base d'installation d'évacuation de l'air. Employer uniquement les moteurs proposés dans le catalogue original.

INSTALLATION

En outre, nous vous conseillons de suivre scrupuleusement toutes les phases de montage et de vous assurer, lorsque vous aurez terminé, que l'appareil est solidement fixé ; il est conseillé de confier les opérations d'installation à des spécialistes.

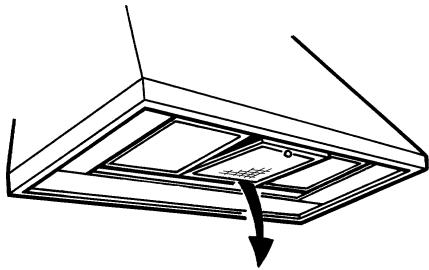

Avant de procéder aux opérations de montage, pour manœuvrer plus aisément l'appareil, démontez les filtres métalliques (Fig.4) : débloquez le dispositif d'arrêt et poussez les filtres vers l'intérieur en les tournant vers le bas jusqu'à les dégager des supports. Pour remonter les filtres, effectuez ces mêmes opérations dans le sens inverse.

Conditions essentielles pour le montage :

• Prévoyez l'alimentation électrique à l'intérieur du conduit décoratif.

Si l'appareil doit être installé en version aspirante ou en version avec moteur extérieur, prévoyez le trou d'évacuation de l'air.

Dès que vous avez besoin le point de fixation, procédez au montage de la manière suivante :

Version aspirante et version avec moteur extérieur

• À l'aide du gabarit de perçage, pratiquez les trous pour la fixation au plafond sur la verticale de votre table de cuisson.

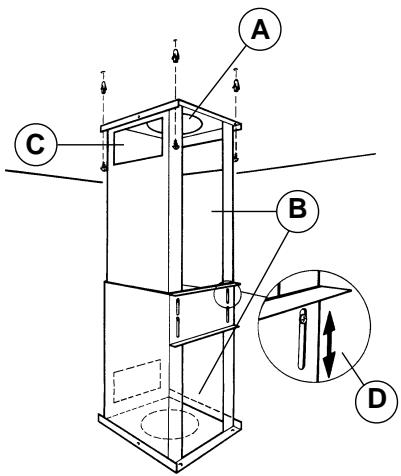

• Ce modèle permet d'évacuer l'air vicié par le haut et aussi latéralement, à travers les ouvertures A ou B (Fig.6). Mettez en place la structure de soutien suivant vos exigences spécifiques, sans oublier ce qui suit : le côté de la structure avec l'ouverture B (Fig.6) doit toujours être tourné vers un côté court de la hotte. - Après mise en place du trou d'évacuation de l'air et de l'alimentation électrique dans l'encombrement du conduit décoratif haut, fixez la structure de support au plafond par les vis et rondelles de diamètre plus grand et les chevilles en dotation.

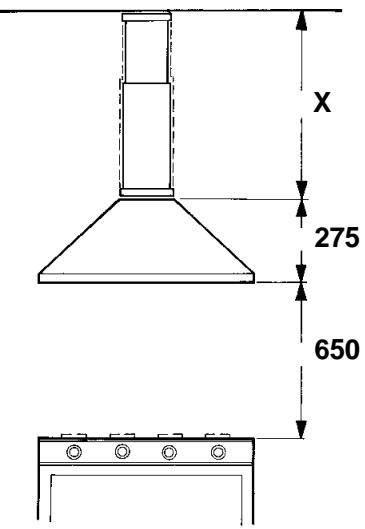

• Réglez la hauteur de la structure télescopique au moyen des quatre vis de fixation D (Fig.6), sans oublier que la hauteur de la hotte est de 275 mm et que sa distance par rapport à la table de cuisson doit être d'au moins 650 mm (Fig.5).
• Mettez en place le tuyau d'évacuation de l'air et placez-le à l'intérieur de la structure télescopique de soutien ; mettez en place le câble d'alimentation électrique. - Montez le conduit décoratif haut sur la structure.

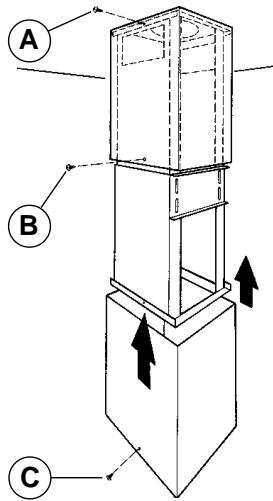

• Fixez le tuyau décoratif haut à la plaque de la structure ancrée au plafond par les deux vis A (Fig.7).
• Montez le conduit décoratif bas, en le poussant jusqu'au sommet, vissez partiellement les vis B (Fig.7) et posez provisoirement le tuyau sur celles-ci. Pendant cette opération, contrôlez que les trous de fixation C (Fig.7) du conduit décoratif se trouvent sur la partie basse. Fixez la hotte à la plaque inférieure de la structure télescopique au moyen des quatre écrous et rondelles livrés avec l'appareil (Fig.8). - Mettez en place la bride de jonction d'évacuation de l'air A (Fig. 9) sur la hotte à travers la partie inférieure de l'ouverture B (Fig.6).
• Fixez le tuyau d'évacuation de l'air, monté précédemment, à la bride de jonction sur la hotte et ensuite effectuez le raccordement électrique.

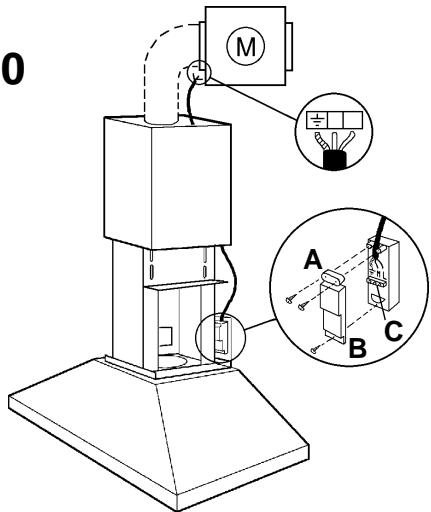

• Seulement pour la version avec moteur extérieur (Fig.10) : faire la connexion électrique entre le moteur extérieur et la hotte en utilisant les plaques de jonction appropriées : enlever les éléments A et le couvercle B de la boîte de connexion. Fixer le câble de raccordement du moteur à la plaque de jonction C. Remonter les éléments A et le couvercle B de la boîte de connexion. L'autre extrémité du câble doit être fixée à la plaque de jonction du moteur extérieur. - Effectuez le raccordement électrique de la hotte au moyen du câble d'alimentation.
• Éliminez les deux vis de fixation provisoire du conduit décoratif bas et positionnez-le définitivement en l'appuyant contre la hotte. Fixez-le par les deux vis B (Fig.9).

Version recyclage

Pour obtenir la circulation de l'air dans le local, à travers les grilles de la cheminée, il faut monter la structure de soutien de la manière suivante : retirez les quatre vis D (Fig.6) de la structure et séparez la partie haute de la partie basse.

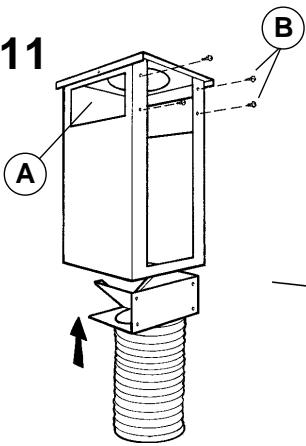

Montez un tuyau approprié sur la bride de jonction du déflecteur d'air en notant (Fig.11). Placez le déflecteur filtrant, déjà monté sur le tuyau, dans la structure haute de manière à ce que la bouche de sortie de l'air coïncide avec l'ouverture A (Fig.11) de la structure de support. Fixez à l'aide des quatre vis B (Fig.11).

Accouplez de nouveau la partie haute et la partie basse de la structure télescopique (Fig.6) et introduisez les vis de fixation D (Fig.6).

• À l'aide du gabarit de perçage, pratiquez les trous pour la fixation au plafond sur la verticale de votre table de cuisson. - Mettez en place la structure de soutien suivant vos exigences spécifiques, sans oublier ce qui suit : le côté de la structure avec l'ouverture B (Fig.6) doit toujours être tourné vers un côté court de la hotte. - Après mise en place de l'alimentation électrique dans l'encombrement du conduit décoratif haut, fixez la structure de support au plafond par les vis et rondelles de diamètre plus grand et les chevilles en dotation.
• Réglez la hauteur de la structure télescopique au moyen des quatre vis de fixation D (Fig.6), sans oublier que la distance entre la surface de la table de cuisson et la base de la hotte doit être d'au moins 650 mm (Fig.5).
• Mettez en place le câble d'alimentation électrique. - Montez le conduit décoratif haut sur la structure de manière à ce que les grilles (Fig.12) se

trouvant à la hauteur de l'ouverture C (Fig.6) de la structure.

• Fixez le tuyau décoratif haut à la plaque de la structure ancrée au plafond par les deux vis A (Fig.7).
• Montez le conduit décoratif bas, en le poussant jusqu'au sommet, vissez partiellement les vis B (Fig.7) et posez provisoirement le tuyau sur celles-ci. Pendant cette opération, contrôlez que les trous de fixation C (Fig.7) du conduit décoratif se trouvent sur la partie basse.

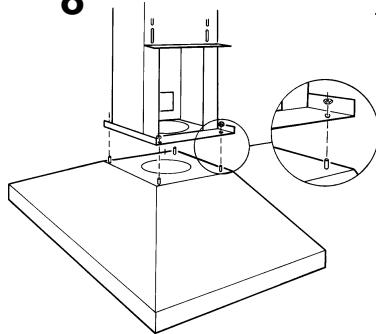

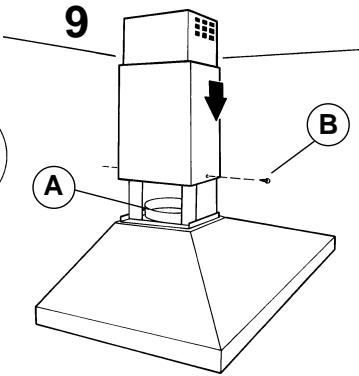

• Fixez la hotte à la plaque inférieure de la structure télescopique au moyen des quatre écrous et rondelles livrés avec l'appareil (Fig.8). Mettez en place la bride de jonction d'évacuation de l'air A (Fig.9) sur la hotte à travers la partie inférieure de l'ouverture B (Fig.6). Fixez le tuyau d'évacuation de l'air, monté précédemment, à la bride de jonction sur la hotte, puis effectuez le raccordement électrique.
• Retirez les deux vis de fixation provisoire du conduit décoratif bas et positionnez-le définitivement en l'appuyant contre la hotte. Fixez-le avec les deux vis B (Fig.9).

FONCTIONNEMENT

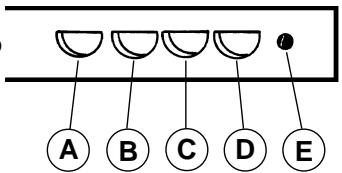

A = Interrupteur d'éclairage (Fig.13) B = Interrupteur ON/OFF moteur en 1ère vitesse C = Interrupteur 2e vitesse D = Interrupteur 3e vitesse E = Voyant

Si vous utilisez l'appareil en version recyclage, il est nécessaire de replacer les filtres à charbons actifs ; la fréquence de cette opération dépend de l'utilisation que vous en faites (Fig.14), mais vous devez le faire environ tous les six mois. Pour enlever les filtres, faites-leur suivre un mouvement rotatif, et raccrochez-les toujours en les faisant tourner, mais en sens contraire.

Éclairage

Pour accéder à la lampe d'éclairage, retirez le plafonnier en dévissant la vis (Fig.15). Remplacez-la avec des lampes du même type.

Pour remplacer les ampoules halogènes rectangulaires, ouvrez le volet (Fig.16) et démontez l'ampoule en faisant attention à ne pas la toucher avec la main. Remplacez-la par une ampoule ayant les mêmes caractéristiques.
