KF7532SDF - Réfrigérateur-congélateur MIELE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Combiné réfrigérateur-congélateur
Marque	MIELE
Modèle	KF7532SDF
Classe climatique	SN, N, ST, T (de +10°C à +43°C selon classe)
Alimentation électrique	220-240 V, 50 Hz, 10 A
Raccordement	Prise avec mise à la terre
Fluide frigorigène	Isobutane (R600a), gaz naturel combustible
Pouvoir de congélation maximal	Indiqué sur la plaque signalétique (kg/24h)
Température recommandée réfrigération	5°C
Température recommandée congélation	-18°C
Fonction Superfrost	Oui, pour congélation rapide
Alarme sonore	Oui, pour élévation de température anormale
Dégivrage réfrigérateur	Automatique
Dégivrage congélateur	Manuel, lorsque la couche de glace atteint 5 mm
Éclairage intérieur	Ampoule 220-240 V max 25 W, culot E14
Capacité maximale par tiroir/plaque	25 kg
Bacs à légumes	Oui, avec séparation possible
Balconnets de porte	Amovibles
Tablettes	Verre ou fil, réglables en hauteur
Entretien	Eau tiède et produit vaisselle, ne pas utiliser de nettoyeur vapeur
Grille métallique arrière	Dépoussiérer au moins une fois par an
Inversion porte	Possible, côté charnière réversible
Dimensions (L x H x P)	Voir plaque signalétique (non spécifiées dans la notice)

FOIRE AUX QUESTIONS - KF7532SDF MIELE

Comment régler la température du réfrigérateur ?

Tournez le thermostat de la zone réfrigération vers la droite avec une pièce de monnaie. Plus le chiffre est élevé, plus la température est basse. La température recommandée est de 5 °C au milieu de l'appareil.

Comment activer la fonction Superfrost ?

Appuyez sur la touche Superfrost 4 à 6 heures avant de congeler des aliments frais. Le voyant s'allume. La fonction s'arrête automatiquement après 50 heures ou vous pouvez l'arrêter manuellement en appuyant à nouveau sur la touche.

Que faire si l'alarme sonore se déclenche ?

L'alarme se déclenche en cas d'élévation anormale de la température dans le congélateur. Vérifiez le réglage du thermostat, si la porte est restée ouverte trop longtemps ou si vous avez congelé une grande quantité d'aliments. Appuyez sur la touche 'Suppression Alarme sonore' pour l'arrêter temporairement.

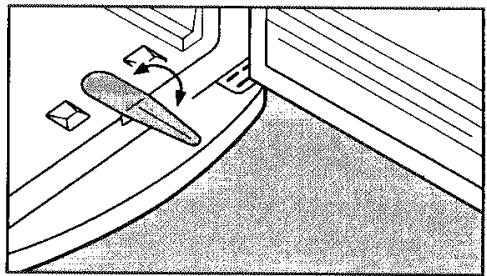

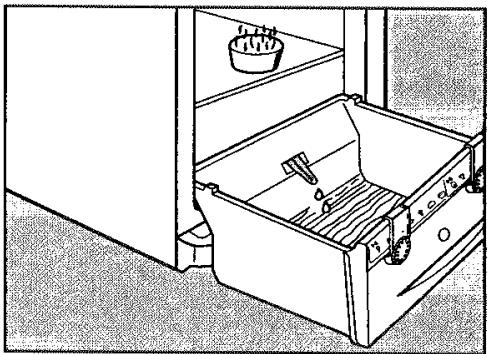

Comment dégivrer le congélateur ?

Dégivrez lorsque la couche de glace atteint environ 5 mm. Activez Superfrost 4 heures avant. Sortez les aliments, arrêtez la zone congélation, laissez la porte ouverte. Placez le tiroir du bas pour récupérer l'eau. Vous pouvez accélérer avec des casseroles d'eau chaude (pas bouillante). Ne jamais utiliser d'objets pointus ni de nettoyeur vapeur.

Pourquoi le voyant de température clignote-t-il ?

Si l'afficheur de température clignote avec -15 °C ou -18 °C, cela indique un dysfonctionnement technique. Contactez le service après-vente Miele.

Comment nettoyer l'intérieur de l'appareil ?

Utilisez de l'eau tiède additionnée de produit à vaisselle liquide. Rincez à l'eau claire et séchez avec un chiffon. Ne jamais utiliser de nettoyeur vapeur, de produits abrasifs ou de solvants. Nettoyez le conduit d'évacuation d'eau de dégivrage régulièrement.

Quelle est la capacité maximale de charge des tiroirs ?

Chaque tiroir et chaque plaque supporte une charge maximale de 25 kg.

Peut-on inverser le sens d'ouverture de la porte ?

Oui, l'inversion est possible. Suivez les instructions détaillées dans la notice : démontez les charnières, pivotez les supports de 180° et remontez de l'autre côté. Utilisez la clé fournie.

Que faire en cas de panne de courant ?

Placez l'accumulateur de froid directement sur les aliments du tiroir du haut pour prolonger la conservation. Évitez d'ouvrir les portes. Si la panne est longue, les aliments peuvent décongeler ; ne les recongelez qu'après les avoir cuisinés.

Comment changer l'ampoule d'éclairage du réfrigérateur ?

Débranchez l'appareil ou ôtez le fusible. Déclipsez le cache de l'ampoule par l'arrière, dévissez l'ampoule défectueuse. Remplacez par une ampoule 220-240 V max 25 W, culot E14. Revissez et reclipsez le cache.

MODE D'EMPLOI KF7532SDF MIELE

Notice d'utilisation et de montage

Combines réfrigérateur-congélateur

KF 7531 S

KF 7532 S

KF 7533 S

KF 7534 S

KF 7534 S

Lisez impérativement ce mode d'emploi avant d'installer et de mettre en service cet appareil. Vous vous protégerez ainsi et éviterez d'endommager votre appareil.

Table des matières

Description de l'appareil 4

Votre contribution à la protection de l'environnement. 5

Prescriptions de sécurité et mises en garde 6

Enclenchement et arrêt de l'appareil 10

En cas d'absence prolongée. 11

Choix de la bonne température 12

... dans la zone réfrigération 12

... dans la zone congélation 12

Réglage de la température 12

Affichage de la température de la zone congélation. 13

Alarme sonore 14

Enclenchement du système d'alarme 14

Désactivation de l'alarme sonore. 14

Utilisation de la fonction Superfrost 15

Processus de congélation pour les produits frais 15

Fonction Superfrost 15

Stockage des denrées 17

Intérieur modulable 18

Déplacement des tablettes 18

Demi-tablettes 18

Déplacement des balconnets de la contreporte 18

Déplacement de la cloison de maintien pour bouteilles 18

Conseils pour la réfrigération et la conservation 19

Respect des règles d'hygiène alimentaire 19

Aliments pour lesquels la conservation au réfrigérateur n'est pas conseillée 19

Conseils pour la congélation et la conservation 20

Pouvoir de congélation maximal 20

Conservation de produits surgelés 20

Congélation de produits frais 20

Table des matières

Conseils pour la congélation 20

Emballage 21

Mise en congélation 21

Calendrier de congélation 22

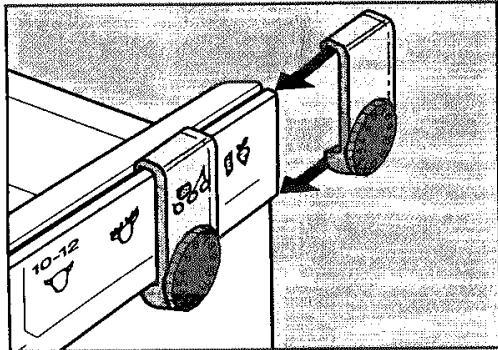

Système de repérage pour produits congelés 22

Décongélation de produits congelés 22

Préparation des glaçons 22

Préparation de crème glacée ou de sorbets 23

Rafraîchissement rapide de boissons 23

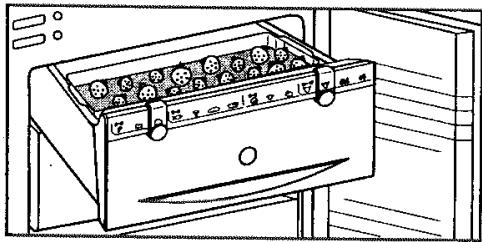

Tablettes de congélation 23

Accumulateur de froid 23

Dégivrage 24

Zone réfrigération 24

Zone congélation 24

Entretien 26

Carrosserie, intérieur de l'appareil, accessoires 26

Grilles d'aération 26

Joints de porte 26

Grille métallique à l'arrière de l'appareil 27

Pannes - Que faire ? 28

Service Après-Vente 31

Branchement électrique 32

Conseils d'installation 33

Classe climatique 33

Aération 33

Sécurité de transport des poignées de porte 33

Installation de l'appareil 33

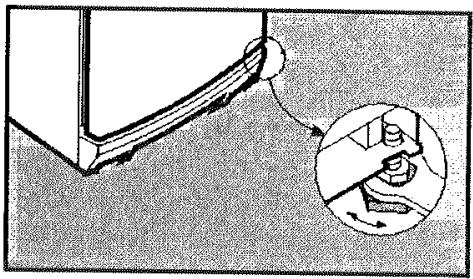

Ajustage de l'appareil 33

Inversion du sens d'ouverture de porte 34

Encastrement 36

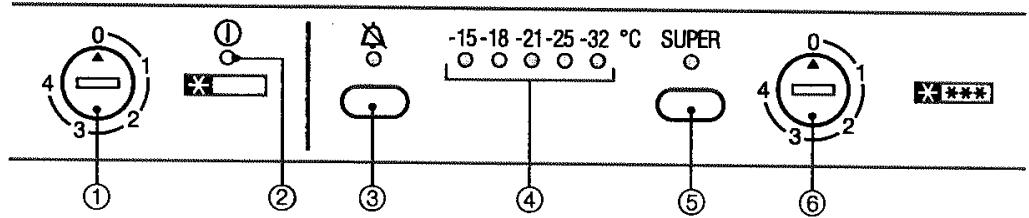

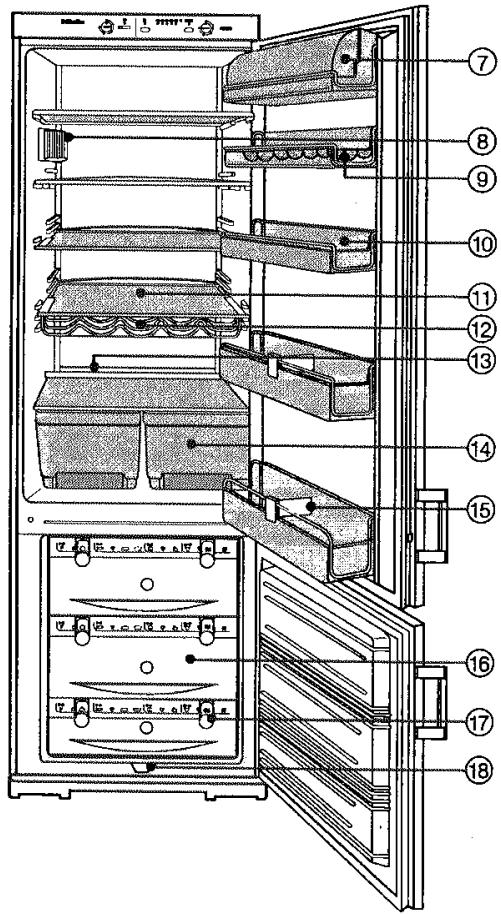

① Bouton "Marche/Arrêt" et thermostat Zone réfrigération ② Voyant Zone réfrigération ③ Touche et voyant "Suppression alarme sonore"

④ Afficheur de température zone congélation ⑤ Touche Superfrost et voyant ⑥ Bouton "Marche/Arrêt" et thermostat Zone congélation

⑦ Compartiment à beurre et fromage ⑧ Éclairage intérieur ⑨ Boîtes à œufs ⑩ Balconnet ⑪ Tablette (verre ou fil) ⑫ Clayette range-bouteilles (selon modèle) ⑬ Conduit et orifice d'évacuation pour eau de dégivrage ⑭ Bacs à fruits et légumes ⑮ Cloison de maintien pour bouteilles

⑯ Tiroir avec calendrier de congélation ⑰ Système de repérage pour produits congelés ⑱ Conduit de vidange pour eau de dégivrage

Votre contribution à la protection de l'environnement

Élimination de l'emballage

L'emballage protège l'appareil des avaries de transport. Les matériaux utilisés sont choisis en fonction de critères écologiques de façon à en faciliter le recyclage.

Le recyclage de l'emballage économise les matières premières et réduit le volume des déchets à éliminer. Le revendeur reprend en principe l'emballage à la mise en service de l'appareil.

Recyclage de l'ancien appareil

Les anciens appareils comportent dans de nombreux cas des matériaux recyclables. Remettez-les à votre revendeur lors de la livraison d'un nouvel appareil ou à une décharge assurant le recyclage des matériaux.

Veillez à ne pas endommager les tubes du circuit frigorifique de votre appareil jusqu'à son enlèvement vers une décharge autorisée.

Vous éviterez ainsi que le fluide frigorigène contenu dans le circuit frigorifique et l'huile contenue dans le compresseur ne soient libérés dans l'atmosphère.

Suivez également les indications fournies au chapitre "Prescriptions de sécurité et mises en garde" lorsque vous vous débarrassez de votre ancien appareil.

Cet appareil répond aux prescriptions de sécurité en vigueur. Néanmoins, une utilisation incorrecte peut entraîner des dégâts corporels et matériels.

Lisez attentivement la notice avant de mettre en service votre appareil. Elle vous fournit des informations importantes concernant l'encastrement, la sécurité, l'utilisation et la maintenance de votre appareil. Vous assurerez ainsi votre propre protection et éviterez d'endommager l'appareil.

Conservez soigneusement cette notice et remettez-la à un éventuel futur propriétaire.

Utilisation correcte

Ce combiné est strictement réservé à un usage domestique.

Utilisez cet appareil uniquement pour réfrigérer des aliments, conserver des produits surgelés, geler des produits frais et préparer de la glace.

Toute autre utilisation est interdite et peut être dangereuse.

Le fabricant ne peut être tenu responsable de dommages dus à une utilisation inappropriée ou à une manipulation erronée.

Sécurité technique

Le fluide réfrigérant contenu dans cet appareil est de l'isobutane (R600a), un gaz naturel très écologique mais néanmoins combustible. Il ne détruit pas la couche d'ozone et n'accentue pas l'effet de serre. L'utilisation de ce fluide réfrigérant écologique a entraîné partiellement une amplification des bruits de fonctionnement de l'appareil. En plus des bruits produits par le compresseur, on peut entendre des bruits d'écoulement dans tout le circuit frigorifique. Ces effets sont inévitables mais n'ont cependant aucune incidence sur le bon fonctionnement de l'appareil.

Veillez à ne pas endommager aucune pièce du circuit frigorifique lors du transport et de l'installation de l'appareil. Attention : ce fluide est dangereux pour les yeux ! Si des pièces sont endommagées :

• Évitez de placer l'appareil près de flammes ou de sources de chaleur.
• Débranchez l'appareil.
• Aérez la pièce dans laquelle se trouve l'appareil pendant quelques minutes. - Avertissez le SAV.

La taille de la pièce, où est installé le combiné, doit être proportionnée à la quantité de frigorigène contenu dans l'appareil. Une fuite éventuelle peut former un mélange gaz-air inflammable dans les pièces trop petites.

Le volume de la pièce doit être d'au moins 1 m³ pour 8 g de frigorigène. La quantité de frigorigène est indiquée sur la plaque signalétique à l'intérieur de l'appareil.

Comparez les indications électriques (tension et fréquence) portées sur la plaque signalétique de l'appareil avec celles du réseau avant de le brancher. Les données doivent impérativement coïncider pour éviter toute dépréciation de l'appareil. Interrogez un électricien en cas de doute. La sécurité électrique de cet appareil n'est garantie que s'il est raccordé à un système de mise à la terre homologué. Il est très important que cette condition de sécurité élémentaire, et en cas de doute, toute l'installation domestique soient contrôlées par un professionnel. Le fabricant ne peut être tenu responsable de dommages causés par une mise à la terre manquante ou défectueuse (décharge électrique...). Le bon fonctionnement de l'appareil est garanti uniquement si celui-ci est monté et raccordé conformément à la notice. Le montage et la mise en service de cet appareil sur des unités mobiles (des bateaux par exemple) ne peuvent être effectués que par des entreprises spécialisées ou des professionnels, sous réserve qu'ils respectent les conditions de sécurité nécessaires au bon fonctionnement de l'appareil. Les interventions techniques ne doivent être exécutées que par des professionnels. Les travaux d'installation, d'entretien ou de réparation incorrects peuvent entraîner de graves

dangers pour l'utilisateur, pour lesquels le fabricant décline toute responsabilité.

L'appareil n'est déconnecté du réseau que lorsque l'une des conditions suivantes est remplie : - la fiche de l'appareil est débranchée. Ne tirez pas sur le cordon, mais sur la fiche pour le débrancher. - le fusible de l'installation est ôté. N'utilisez pas de rallonge pour brancher l'appareil au réseau, car elle ne garantit pas la sécurité nécessaire (risque de surchauffe).

Utilisation

Ne touchez pas les produits congelés avec les mains mouillées. Elles peuvent geler. Risque de blessures. Ne mangez jamais de glaçons ou d'esquimaux glacés, sorbets en particulier, qui sortent directement de la zone de congélation. Les températures très basses des glaces peuvent geler les lèvres ou la langue. Ne recongelez jamais d'aliments décongelés partiellement ou totalement. Consommez-les le plus rapidement possible, car ils perdent leur valeur nutritive et s'abîment. Vous pouvez recongeler des aliments cuisinés préalablement. Ne stockez pas de produits explosifs dans l'appareil. L'enclenchement du thermostat peut provoquer des étincelles, qui elles-mêmes peuvent faire exploser les mélanges inflammables.

Prescriptions de sécurité et mises en garde

Prescriptions de sécurité et mises en garde

Placez les alcools forts verticalement dans la zone de réfrigération et veillez à ce que les bouteilles soient fermées bien hermétiquement.

N'entreposez pas de boîtes de conserve ni de bouteilles de boissons contenant du gaz carbonique ou des liquides dans la zone de congélation. Les boîtes et bouteilles peuvent exploser. Vous pouvez vous blesser et endommager votre appareil.

Sortez les bouteilles que vous avez mises à rafraîchir dans la zone de congélation au plus tard une heure après. Sinon elles peuvent éclater. Vous risquez de vous blesser et d'endommager votre appareil.

Ne consommez pas d'aliments stockés depuis longtemps, vous risquez de vous intoxiquer. La durée de conservation dépend de nombreux facteurs : degré de fraîcheur, qualité des aliments et température de conservation. Respectez les dates limites de conservation indiquées par le fabricant d'aliments.

N'utilisez pas d'objets pointus ou coupants pour :

• enlever les couches de givre ou de glace,
• décoller les glaçons et aliments pris dans la glace.

Sinon, vous endommagerez les plaques de congélation et l'appareil sera inutilisable.

Ne placez jamais d'appareils électriques ou de bougies dans l'appareil pour accélérer le dégivrage. Vous pouvez endommager le plastique.

N'utilisez pas de bombes dégivrantes.

Elles peuvent former des gaz explosifs, contenir des solvants ou des agents propulsants qui endommagent le plastique et sont nocifs pour la santé.

Ne traitez pas les joints de porte avec des huiles ou des graisses, sinon ils deviennent poreux à la longue.

Ne recouvrez pas les grilles d'aération de l'appareil.

Sinon l'aération n'est plus assurée, la consommation d'électricité augmente et des éléments de l'appareil peuvent être endommagés.

Cet appareil est prévu pour une certaine classe climatique (température ambiante), dont il faut respecter les limites. La classe climatique est indiquée sur la plaque signalétique à l'intérieur de l'appareil.

Une température ambiante plus BASSE entraîne un arrêt prolongé du compresseur, de sorte que l'appareil ne peut fournir la température nécessaire.

N'utilisez en aucun cas de nettoyeur vapeur pour dégivrer ou nettoyer l'appareil. La vapeur peut pénétrer dans les pièces sous tension et provoquer un court-circuit.

Élimination de l'ancien appareil

Détruisez la serrure à ressort ou à pêne de votre ancien appareil, dont vous voulez vous débarrasser. Vous éviterez que les enfants ne s'y enferment en jouant au péril de leur vie.

Mettez hors d'usage les appareils inutilisables. Débranchez l'appareil et sectionnez le cordon d'alimentation.

N'endommagez aucune pièce du circuit frigorifique en

• perçant les conduits de l'évaporateur contenant du frigorigène.
• coudant les tubulures, rayant les revêtements de surface. Les projections de frigorigène peuvent provoquer des lésions oculaires.

Le fabricant ne peut être tenu responsable de dommages dus au non-respect des prescriptions de sécurité et mises en garde.

Enclenchement et arrêt de l'appareil

Avant la première utilisation

Nettoyez l'intérieur de l'appareil et les accessoires à l'eau tiède, puis séchez le tout avec un chiffon.

Enclenchement de l'appareil

Les zones réfrigération et congélation sont dotées de commandes séparées qui vous permettent de n'en enclencher qu'une (réfrigérateur seul ou congélateur seul), si besoin est.

Réfrigération

Tournez le bouton Marche/Arrêt de la zone réfrigération vers la droite avec une pièce de monnaie.

Tournez le bouton Marche/Arrêt jusqu'à la butée sans forcer, puis revenez en sens inverse, sinon il sera détérioré.

Le voyant de la zone réfrigération s'allume. Celle-ci commence à produire du froid et l'éclairage intérieur s'allume à l'ouverture de la porte.

Congélation

Tournez le bouton Marche/Arrêt vers la droite avec une pièce de monnaie.

La diode de l'alarme sonore clignote. Un signal sonore retentit peu après, la zone congélation commence à produire du froid.

Laissez fonctionner la zone congélation pendant quelques heures avant d'y déposer des aliments pour que la température soit suffisamment basse.

Désactivation de l'alarme sonore

Appuyez sur la touche "Suppression Alarme sonore".

Celle-ci s'arrête de fonctionner. Le voyant reste allumé jusqu'à ce que la plage thermique sélectionnée soit atteinte.

Accumulateur de froid

(selon les modèles)

Placez l'accumulateur de froid dans le tiroir du haut ou sur la tablette de congélation pour gagner de la place. Laissez-le en place pendant 24 heures pour qu'il atteigne sa puissance frigorifique maximale.

Arrêt de l'appareil

Tournez le bouton Marche/Arrêt vers la gauche en position "0" à l'aide d'une pièce de monnaie.

Tous les voyants s'éteignent et la production de froid s'arrête.

En cas d'absence prolongée

Si vous n'utilisez pas l'appareil pendant une période relativement longue,

arrêtez l'appareil, débranchez-le, dégivrez la zone de congélation, nettoyez l'appareil et laissez les portes légèrement entrouvertes pour éviter les odeurs.

De la moisissure risque de se former si l'appareil reste arrêté un certain temps, non nettoyé et portes fermées.

Il est très important de sélectionner correctement la température pour bien conserver les aliments. Ceux-ci s'abîment vite sous l'action de micro-organismes et une bonne température de conservation peut retarder voire empêcher leur dégradation, puisqu'une température très BASSE ralentit le développement des micro-organismes.

La température à l'intérieur de l'appareil augmente

• en fonction de la fréquence et de la durée des ouvertures de porte,
• en fonction de la quantité d'aliments stockés,
• en fonction de la température des aliments frais,
• en fonction de la température ambiante de la pièce où est installé l'appareil. Celui-ci est prévu pour une certaine classe climatique (température ambiante) dont il faut respecter les limites.

... dans la zone réfrigération

Nous recommandons une température de 5 °C au milieu de l'appareil.

... dans la zone congélation

Il faut obtenir une température de -18 °C pour congeler des aliments frais et les conserver longtemps.

Le développement des micro-organismes est largement stoppé à cette température. La décomposition des aliments par les micro-organismes redémarre dès que la température remonte à -10 °C et ils se conservent moins longtemps.

C'est pour cette raison qu'il ne faut recongeler des aliments décongelés partiellement ou totalement qu'après les avoir cuisinés. Les températures de cuisson élevées détruisent la plupart des micro-organismes.

Réglage de la température

Vous pouvez régler indépendamment la température de la zone réfrigération et de la zone congélation aux deux thermostats.

Tournez les thermostats vers la droite sur un chiffre avec une pièce de monnaie.

Tournez les thermostats jusqu'à la butée sans forcer et revenez en arrière, sinon ils seront endommagés.

Plus le chiffre est élevé, plus la température dans l'appareil est basse.

Affichage de la température de la zone congélation

En fonctionnement normal, l'affichage sur le bandeau de commande indique la température de la zone la plus chaude de la zone congélation. À chaque affichage correspond une plage thermique de la zone congélation et non une température précise.

Lorsque vous modifiez la température au thermostat, contrôlez l'affichage environ 6 heures plus tard pour un appareil peu rempli et 24 heures plus tard pour un appareil plein, afin que la température interne puisse se stabiliser. La véritable température de congélation n'est obtenue qu'à ce moment-là. Corrigez éventuellement la température.

Une élévation de la température supérieure à -18 °C n'a pas de conséquence

• à la mise en service de l'appareil,
• en cas d'ouverture de porte un peu longue pour décharger ou entreposer de grosses quantités d'aliments surgelés,
• en cas de congélation d'aliments frais.

Si la température remonte pendant un temps relativement long, contrôlez si les aliments congelés décongèlent partiellement ou totalement. Dans le dernier cas, consommez-les aussi vite que possible.

Alarme sonore

Votre combiné est équipé d'une alarme sonore qui vous avertit de toute élévation de température anormale dans la zone de congélation. L'alarme sonore se déclenche lorsque la température a atteint une plage thermique trop élevée. Le voyant de l'alarme sonore se met à clignoter. Si une plage thermique trop élevée est détectée, vérifiez le réglage sur le thermostat.

L'alarme sonore et visuelle se déclenche toujours

• à l'enclenchement de la zone de congélation,
• lorsque la porte reste ouverte pendant un certain temps pour déposer, trier ou sortir des produits congelés,
• lors de la congélation d'une grosse quantité d'aliments,
• en cas de panne de courant relativement longue.

Enclenchement du système d'alarme

Le système d'alarme est automatiquement toujours prêt à fonctionner. Il est enclenché d'office.

Désactivation de l'alarme sonore

L'alarme sonore s'arrête et le voyant s'éteint dès que la plage thermique sélectionnée est atteinte dans la zone de congélation. Si néanmoins l'alarme sonore vous gêne, vous pouvez la couper plus tôt.

Appuyez sur la touche "Suppression Alarme sonore".

Celle-ci s'arrête. Le voyant de l'alarme reste allumé et ne s'éteint que lorsque la plage thermique sélectionnée est atteinte. Le système d'alarme est ainsi à nouveau prêt à fonctionner.

Processus de congélation pour les produits frais

Les aliments frais doivent être congelés à cœur aussi rapidement que possible afin de conserver leurs valeurs nutritives, vitamines, aspect et goût.

Plus les aliments sont congelés lentement, plus les cellules perdent de liquide et se contractent.

Seule une partie du liquide perdu est restituée aux cellules lors de la décongélation.

Cela signifie en pratique que les aliments perdent une grande partie de leur jus, reconnaissable au fait qu'ils baignent dans une certaine quantité de liquide à la décongélation.

Lorsque les aliments ont été congelés rapidement, les cellules perdent beaucoup moins de liquide et elles se contractent beaucoup moins.

Elles retrouvent presque tout leur jus à la décongélation.

Fonction Superfrost

Enclenchez la fonction Superfrost avant de congeler des aliments frais dans les conditions importantes.

Exceptions :

• lorsque vous déposez des aliments déjà congelés dans votre congélateur.
• lorsque vous congelez seulement 2kg d'aliments max. par jour.

Enclenchement de la fonction Superfrost

Il faut enclencher la fonction Superfrost 4 à 6 heures avant de déposer les aliments à congeler. Si vous utilisez le pouvoir de congélation maximal de votre appareil, activez la fonction Superfrost 24 heures au préalable.

SUPER

Enfoncez la touche Superfrost, le voyant s'allume.

La température diminue, car l'appareil fonctionne à plein rendement.

Arrêt de la fonction Superfrost

Elle s'arrête automatiquement après 50 heures. Le voyant s'éteint et le congélateur se remet à fonctionner à puissance frigorifique normale.

Vous pouvez arrêter la fonction Superfrost vous-même dès que la température constante d'au moins -18 °C est atteinte afin d'économiser l'énergie.

Appuyez sur la touche Superfrost, le voyant s'éteint.

L'appareil refonctionne à puissance normale.

La circulation naturelle de l'air à l'intérieur du réfrigérateur permet d'obtenir un étagement des plages de froid correspondant aux températures de stockage des différentes denrées. L'air froid descend.

Utilisez les différentes zones de froid pour stocker les aliments correctement.

Les zones les plus froides sont situées au-dessus des bacs à légumes et contre la paroi arrière. Elles sont idéales pour conserver les denrées périssables : viandes, charcuterie, poissons.

La zone la moins froide se trouve dans la partie supérieure et la contreporte. Elle est idéale pour conserver le beurre prêt à tartiner et les fromages qui conservent leur goût.

Conseils pour le rangement

• Rangez sur les tablettes de haut en bas : pâtisseries, plats cuisinés, produits laitiers, viandes, poissons et charcuterie. Stockez légumes, salades et fruits dans les bacs à légumes.

Évitez de mélanger légumes et fruits dans le même bac, car ils dégagent des gaz qui peuvent modifier la conservation des autres aliments.

• Rangez dans la contreporte de haut en bas : beurre, fromages, flacons, tubes, bouteilles, briques de jus de fruits, lait.

Ne stockez pas d'huile dans la contreporte. Elle pourrait provoquer des fissures dans le plastique de la contreporte.

Stockez les produits surgelés, glaçons et glaces dans la zone congélation.

Intérieur modulable

Déplacement des tablettes

Vous pouvez déplacer les tablettes en fonction de la hauteur des aliments à réfrigérer.

Tirez la tablette jusqu'à la butée et soulevez-la à l'avant pour la sortir. Réinstallez la tablette à l'endroit de votre choix, rebord arrière orienté vers le haut, pour éviter tout contact des aliments avec la paroi arrière.

Demi-tablettes

(selon modèles)

Tablette verre

La partie avant de la demi-tablette peut s'enlever pour placer des aliments volumineux sur la tablette du dessous.

Tablette fil

Une partie de la tablette se relève latéralement pour faciliter le rangement d'aliments hauts.

Déplacement des balconnets de la contreporte

• Soulevez les compartiments/balconnets à maxi-bouteilles et sortez-les vers l'avant.
• Réinstallez-les à l'endroit de votre choix. Veillez à ce qu'ils soient fixés correctement.

Déplacement de la cloison de maintien pour bouteilles

En modifiant la position de la cloison, vous évitez que les bouteilles ne se renversent à l'ouverture et à la fermeture de la porte.

Conseils pour la réfrigération et la conservation

Respect des règles d'hygiène alimentaire

Utilisez toujours les différentes zones de froid à l'intérieur du réfrigérateur pour stocker les aliments en respectant des règles d'hygiène rigoureuses.

• Les aliments ne doivent pas toucher la paroi arrière, sinon ils peuvent geler.
• Ne stockez pas de produits explosifs ou contenant des gaz propulseurs combustibles (bombes de chantilly...). Risque d'explosion. Stockez les bouteilles d'alcool fort verticalement, dans des bouteilles fermées de façon totalement étanche.
• Laissez refroidir les aliments et boissons avant de les stocker au réfrigérateur.
• Emballez ou couvrez systématiquement les denrées. Vous évitez ainsi la propagation d'odeurs et le dessèchement des aliments. Vous pouvez néanmoins conserver les fruits et légumes tels quels dans les bacs.
• Évitez de serrer les aliments pour permettre une bonne circulation d'air.
• Ne laissez pas la porte ouverte trop longtemps pour ne pas réchauffer l'intérieur du réfrigérateur et économiser de l'énergie.

Aliments pour lesquels la conservation au réfrigérateur n'est pas conseillée

Certains aliments ne se conservent pas bien au réfrigérateur :

• Fruits et légumes ne supportant pas le froid : bananes, avocats, papayes, fruits de la passion...
• Fruits pas mûrs, pommes de terre, parmesan.

Certains légumes dégagent des gaz qui accélèrent le processus de vieillissement. D'autres réagissent à ces gaz. Il est donc déconseillé de mélanger certains fruits et légumes dans un même bac.

Fruits qui dégagent des gaz :

Pommes, fruits de la passion, abricots, poires, nectarines, pêches, prunes, avocats, papayes et figues.

Fruits et légumes qui réagissent aux gaz dégagés par d'autres aliments :

Kiwis, brocolis, chou-fleur, choux de Bruxelles, mangues, melons, poires, nectarines, pêches, pommes, abricots...

Conseils pour la congélation et la conservation

Pouvoir de congélation maximal

Il ne faut pas dépasser le pouvoir de congélation maximal de votre appareil pour congeler à cœur les aliments le plus rapidement possible. Le pouvoir de congélation maximal est indiqué sur la plaque signalétique de votre appareil "Pouvoir de congélation ...kg/24 h".

Conservation de produits surgelés

Pour conserver des produits surgelés vendus dans le commerce, contrôlez lors de l'achat dans le magasin :

• si l'emballage n'est pas abîmé,
• la date limite de conservation,
• la température du congélateur du magasin. Si celle-ci n'atteint pas -18 °C, les produits surgelés se conserveront moins longtemps.
• Prenez les produits surgelés en terminant vos courses et transportez-les dans un sac isotherme.
• Rangez vos produits surgelés dans votre congélateur immédiatement à votre retour.

Ne recongelez jamais de produits décongelés partiellement ou complètement. Vous pouvez en revanche les recongeler après les avoir cuisinés.

Congélation de produits frais

Utilisez uniquement des produits frais et de première qualité pour les congeler.

Conseils pour la congélation

Aliments pouvant être congelés : viande, volaille, gibier, poisson, légumes, fines herbes, fruits crus, produits laitiers, pâtisserie, plats cuisinés. Aliments pour lesquels la congélation est déconseillée : raisins, salade, radis, oignons, pommes et poires entières crues, viandes grasses, mayonnaise. - Blanchissez les légumes et les fruits après les avoir lavés avant de les congeler de façon à conserver leur couleur, leur goût, leur saveur et leur vitamine C. Plongez les légumes par portions 2 à 3 minutes dans l'eau bouillante. Sortez les légumes et faites-les refroidir rapidement à l'eau froide. Faites-les égoutter. - La viande maigre se congèle mieux que la viande grasse et se conserve beaucoup plus longtemps. - Séparez les côtelettes, steaks, escalopes, etc., avec une feuille plastique pour éviter une congélation en bloc. - Ne salez pas et n'épicez pas les aliments crus et les légumes blanchis avant de les congeler. Vous pouvez néanmoins saler et épicer légèrement les aliments cuisinés. La congélation modifie l'intensité du goût de certaines épices.

Conseils pour la congélation et la conservation

• Faites refroidir les aliments et boissons chaudes avant de les mettre au congélateur pour éviter un début de décongélation pour les autres produits déjà congelés et une augmentation de la consommation d'électricité.

Emballage

Congelez par portion.

Emballages recommandés

Sacs de congélation plastique - Rouleaux de films à souder en polyéthylène - Feuilles d'aluminium - Barquettes de congélation

Emballages à éviter

• Papier d'emballage
• Papier sulfurisé
• Cellophane, sacs poubelle
• Sacs plastique utilisés pour les courses.

Chassez l'air de l'emballage. Fermez l'emballage hermétiquement avec

• caoutchoucs
• clips en plastique
• attaches ou
• autocollants spéciaux pour congélation.

Vous pouvez bien entendu souder les sacs et fils de congélation.

■ Inscrivez le contenu et la date de congélation sur l'emballage.

Mise en congélation

La congélation des aliments peut s'effectuer à n'importe quel endroit de la zone de congélation, mais de préférence dans les tiroirs supérieurs.

Placez les aliments volumineux directement sur les plaques, où ils sont congelés très rapidement et dans les meilleures conditions de conservation.

Sortez éventuellement un ou plusieurs tiroirs.

Ne stockez aucun produit congelé, même des boîtes plates, dans la fente d'aération entre la voûte de la zone de congélation et la plaque frigorifique supérieure. Cet espace est indispensable à l'obtention d'une circulation d'air satisfaisante et au bon fonctionnement de l'appareil.

Chaque tiroir et chaque plaque supportent une charge maximale de 25 kg.

Étalez bien les aliments à congeler sur le fond des tiroirs ou sur les plaques pour permettre une congélation à cœur la plus rapide possible. Veillez à ce que les emballages soient secs pour éviter qu'ils ne collent entre eux ou aux tiroirs.

Les produits frais mis en congélation ne doivent pas entrer en contact avec les aliments déjà congelés pour ne pas provoquer un début de décongélation.

Conseils pour la congélation et la conservation

Calendrier de congélation

Le calendrier de congélation sur les tiroirs indique la durée de conservation habituelle pour les différents types d'aliments lorsqu'ils ont été congelés frais.

Pour les produits surgelés achetés dans le commerce, il faut se rapporter à la durée de conservation indiquée sur l'emballage.

Système de repérage pour produits congelés

Ce système de repérage vous aide à garder en mémoire la durée de conservation de vos aliments.

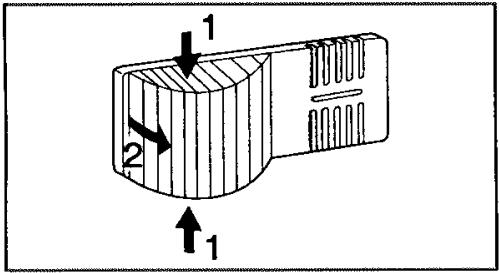

Chaque tiroir est équipé de deux plaquettes à molette dotées de chiffres de 1 à 12 représentant les mois de l'année.

Coulissez la plaquette sur le rail de guidage en partant du bord du tiroir.

Placez la plaquette sur le type d'aliments et réglez la molette en fonction de la date de mise en congélation.

Décongélation de produits congelés

Vous pouvez décongeler les aliments

• au micro-ondes,
• au four en mode "Chaleur tournante" ou "Décongélation",
• à température ambiante,
• au réfrigérateur.

Vous pouvez faire cuire les morceaux de viande ou de poissons partiellement décongelés dans une poêle chaude.

Vous pouvez décongeler les fruits à température ambiante dans leur emballage ou dans un saladier couvert.

En règle générale, les légumes se cuisent congelés à l'eau bouillante ou dans la graisse chaude. Le temps de cuisson est légèrement plus court que pour des légumes frais.

Ne recongelez jamais d'aliments complètement ou partiellement décongelés. Mais vous pouvez recongeler les aliments que vous avez préalablement cuisinés.

Préparation des glaçons

Remplissez le bac à glaçons d'eau aux trois quarts et placez-le sur le fond d'un tiroir.

Utilisez un objet plat pour détacher le bac à glaçons, manche de cuillère par exemple.

Placez le bac un court instant sous l'eau pour détacher les glaçons.

Conseils pour la congélation et la conservation

Préparation de crème glacée ou de sorbets

Utilisez un bac à glaçons sans grille. La préparation de la crème glacée est légèrement plus longue que celle de sorbet en fonction de la teneur en matière grasse.

Plongez le bac un court instant dans l'eau pour démouler la glace.

Rafraîchissement rapide de boissons

Lorsque vous faites rafraîchir des boissons dans la zone de congélation, sortez les bouteilles au maximum une heure au plus tard, sinon elles explosent.

Tablettes de congélation

(selon modèles)

La tablette de congélation vous permet de congeler dans les meilleures conditions des fruits, fines herbes, légumes et autres petits aliments. Les aliments conservent ainsi leur forme initiale et ne collent pas entre eux.

Répartissez les aliments sur la tablette de congélation. Suspendez la tablette de congélation dans l'un des tiroirs du haut.

Laissez les aliments congeler pendant 10 à 12 heures. Versez-les ensuite dans un sac ou une barquette de congélation et rangez-les dans un tiroir.

Accumulateur de froid

(selon modèles)

L'accumulateur de froid évite une brusque remontée de la température dans la zone de congélation en cas de coupure accidentelle de courant.

Placez l'accumulateur de froid dans le tiroir du haut directement sur les aliments ou sur la tablette de congélation pour gagner de la place. Il développe sa pleine puissance de réfrigération lorsqu'on le laisse dans le congélateur pendant 24 heures.

En cas de panne de courant, placez l'accumulateur de froid directement sur les aliments du tiroir du haut pour maintenir la durée de conservation la plus longue possible.

Vous pouvez également utiliser l'accumulateur de froid pour séparer les aliments frais des aliments déjà congelés.

Dans la glacière, il permet aussi de garder frais les aliments et boissons des pique-niques et, en sac isotherme, de faire des achats de surgelés sans risque d'interrompre la chaîne du froid.

Zone réfrigération

Le fonctionnement du compresseur peut entraîner une formation de givre et de gouttes d'eau sur la paroi arrière de la zone réfrigération.

Vous n'avez pas à intervenir, puisque la zone réfrigération est équipée d'un dégivrage automatique.

L'eau du dégivrage s'écoule par un conduit et un petit tuyau dans le système d'évaporation à l'arrière de l'appareil.

Veillez à ce que l'eau du dégivrage puisse toujours s'écouler sans problème. Maintenez par conséquent le conduit et l'orifice d'écoulement toujours parfaitement propres.

Zone congélation

La zone de congélation n'est pas équipée d'un dégivrage automatique, sinon les produits congelés risqueraient de décongeler.

Du givre et de la glace se forment à la longue sur les plaques en fonctionnement normal, ce qui dégrade la production de froid et augmente la consommation d'électricité.

Ne grattez pas la couche de givre ou de glace, car vous pourriez endommager les plaques et l'appareil ne fonctionnerait plus.

Dégivrez la zone congélation régulièrement, au plus tard lorsqu'il s'est formé une couche de glace d'environ 5 mm. Il est préférable d'effectuer le dégivrage lorsque l'appareil est peu chargé ou vide.

Avant le dégivrage

Enclenchez la fonction Superfrost pendant environ 4 heures avant d'effectuer le dégivrage. Les aliments congelés emmagasineront une réserve de froid et se conserveront ainsi plus longtemps à température ambiante. Sortez les produits congelés et posez l'accumulateur de froid directement sur les aliments. Enroulez-les dans plusieurs épaisseurs de papier journal ou dans une couverture et conservez-les dans un endroit frais jusqu'à ce que le congélateur soit à nouveau prêt à l'emploi. Sortez tous les tiroirs.

Pendant le dégivrage

Effectuez le dégivrage le plus rapidement possible. Plus le temps de stockage à température ambiante des produits congelés sera long, moins ils se conserveront.

• Arrêtez la zone congélation avec le bouton "Marche/Arrêt". Laissez la porte de la zone congélation ouverte.

Sortez le petit conduit de vidange de l'eau de dégivrage.

• Placez le tiroir du bas devant l'appareil et introduisez le conduit de vidange de l'eau condensée dans l'orifice rectangulaire de façon que le tiroir puisse recueillir l'eau du dégivrage.

Vous pouvez accélérer le dégivrage en plaçant deux casseroles d'eau chaude (pas bouillante) sur un dessous de plat dans l'appareil et en versant un peu d'eau chaude dans le tiroir du bas. Dans ce cas-là, laissez la porte de l'appareil fermée pour éviter une déperdition de chaleur.

Ne placez jamais d'appareils de chauffage électrique ni de bougies dans le congélateur, car ils peuvent endommager les pièces en plastique.

N'utilisez pas de bombes dégivrantes, car elles peuvent dégager des gaz explosifs, contenir des solvants ou des agents propulseurs qui endommagent les plastiques ou être nocives à la santé.

Après le dégivrage

Videz le tiroir. Épongez les restes d'eau accumulés dans la zone de congélation. Nettoyez la zone de congélation et séchez-la. - Repoussez le conduit de vidange. Fermez la porte de la zone de condensation et enclenchez la partie condensation. - Enclenchez la fonction Superfrost pour accélérer la production de froid dans la zone de congélation. Le voyant s'allume. Replacez les tiroirs avec les aliments congelés dans la zone de condensation dès que la température y est suffisamment basse. Désactivez la fonction Superfrost. Le voyant s'éteint.

N'utilisez jamais de produits contenant du sable, de la soude, de l'acide, des solvants chimiques. Même les produits dits "sans agents abrasifs" sont à proscrire car ils enlèvent le brillant du plastique.

Veillez à ce qu'il n'y ait pas de pénétration d'eau dans la platine électronique, l'éclairage ni dans les grilles d'aération.

Ne faites jamais couler l'eau du nettoyage dans l'orifice d'écoulement pour l'eau du dégivrage.

N'utilisez jamais de nettoyeur vapeur. Celle-ci peut pénétrer dans les pièces de l'appareil sous tension et déclencher un court-circuit.

N'enlevez pas la plaque signalétique à l'intérieur de l'appareil. Vous en aurez besoin en cas de panne.

Avant le nettoyage

• Arrêtez l'appareil en tournant les deux boutons "Marche/Arrêt" sur "0". Sortez les aliments et entreposez-les dans un endroit frais. Dégivrez la zone de congélation. Sortez toutes les pièces amovibles pour les nettoyer.

Carrosserie, intérieur de l'appareil, accessoires

Utilisez de l'eau tiède additionnée de produit à vaisselle liquide pour les nettoyer. Lavez toutes les pièces à la main, pas en lave-vaisselle. Le beurrier est lavable en lave-vaisselle.

Nettoyez la partie réfrigération au moins une fois par mois et la zone congélation après chaque dégivrage. Nettoyez le conduit et le petit tuyau de vidange dans la zone réfrigération plus souvent avec un bâtonnet pour permettre à l'eau de dégivrage de s'écouler sans problème. Rincez la carrosserie, l'intérieur de l'appareil et les accessoires à l'eau claire, puis séchez-les avec un chiffon. Laissez les portes de l'appareil ouvertes pendant un moment.

Grilles d'aération

Nettoyez les grilles d'aération régulièrement avec un pinceau ou un aspirateur. Les couches de poussières augmentent la consommation d'électricité.

Joints de porte

Ne traitez jamais les joints de porte avec de l'huile ou des graisses, sinon ils deviennent à la longue poreux.

Ne nettoyez les joints qu'à l'eau claire puis séchez-les à l'aide d'un chiffon.

Grille métallique à l'arrière de l'appareil

Il faut dépoussiérer la grille métallique à l'arrière de l'appareil (échangeur de chaleur) au moins une fois par an. Les couches de poussière augmentent la consommation d'électricité.

Veillez à ne pas arracher, couder ou endommager le cordon ou autres composants en nettoyant la grille métallique.

Après le nettoyage

Replacez toutes les pièces dans la partie réfrigération. - Rangez les aliments dans la zone réfrigération, fermez les portes de l'appareil et enclenchez-le. - Enclenchez la fonction Superfrost pour accélérer la production de froid dans la zone congélation. Le voyant s'allume. - Replacez les tiroirs contenant les aliments congelés dès que la température est suffisamment basse dans la zone congélation. Désactivez la fonction Superfrost en appuyant sur la touche. Le voyant s'éteint.

Les interventions sur les appareils électriques doivent être exécutées exclusivement par des professionnels. Les réparations incorrectes peuvent entraîner de graves dangers pour l'utilisateur.

Vous pouvez néanmoins remédier vous-même aux anomalies suivantes :

Que faire si . . .

Si vous entendez des bruits inhabituels après l'enclenchement de l'appareil, en particulier après la mise en service :

Arrêtez tout d'abord l'appareil pour contrôler les points suivants :

L'appareil est-il stable et bien calé ? Contrôlez si les meubles contigus vibrent lorsque le compresseur se met en marche. Avez-vous veillé à ce que les tubulures à l'arrière de l'appareil puissent vibrer sans s'entrechoquer ? Avez-vous enlevé le serre-câble à l'arrière de l'appareil ? Sinon, cela peut provoquer des bruits de vibration. Les pièces amovibles sont-elles placées correctement dans l'appareil ? Les bouteilles ou les récipients se touchent-ils ?

N'oubliez pas qu'on ne peut éviter les bruits de moteur et d'arrivée de fluide dans le circuit frigorifique.

L'appareil ne produit pas de froid ?

Contrôlez si le thermostat est bien réglé. Vérifiez si la fiche de l'appareil est bien enfoncée dans la prise. Contrôlez si le fusible de l'installation domestique a sauté. Si oui, appelez le SAV.

La porte de la zone congélation ne s'ouvre plus à la suite de plusieurs ouvertures ?

Cela n'est pas une panne. L'effet d'aspiration vous empêche de rouvrir la porte immédiatement.

La température dans la zone réfrigération et/ou congélation est trop basse ?

• Sélectionnez un réglage plus faible au thermostat.
• Vous avez oublié de désactiver la fonction Superfrost. Le voyant est allumé.

La fréquence et la durée d'enclenchement du compresseur augmentent ?

Vérifiez si les grilles d'aération sont obstruées ou poussiéreuses. Contrôlez si la grille métallique (échangeur de chaleur) à l'arrière de l'appareil est poussiéreuse. Vous avez ouvert souvent les portes de l'appareil et avez congelé de grosses quantités d'aliments frais.

Vérifiez si les portes de l'appareil ferment correctement. Contrôlez si les plaques de la zone congélation ne sont pas recouvertes d'une épaisse couche de givre. Si c'est le cas, dégivrez-la.

Les aliments congelés collent aux plaques ?

Dégagez-les avec un objet plat, manche de cuillère par exemple.

... les plaques de la zone congélation sont recouvertes d'une épaisse couche de glace ?

Vérifiez si la porte de la zone congélation ferme correctement. Dégivrez la zone de congélation et nettoyez-la.

Une épaisse couche de glace réduit la puissance frigorifique et augmente la consommation d'électricité.

... l'alarme sonore retentit et le voyant de l'alarme clignote ?

La température de la zone congélation est trop élevée. Elle dépend du réglage au thermostat.

Vous avez ouvert la porte de la zone congélation souvent ou vous avez congelé de grosses quantités d'aliments frais. Vous avez sélectionné une température plus BASSE, mais l'appareil n'a pas encore atteint la température correspondante. - Les grilles d'aération ont été recouvertes.

Lorsque vous avez décelé la cause du dysfonctionnement et que vous y avez remédié, le voyant s'éteint et l'alarme sonore s'arrête.

... le voyant de l'alarme sonore et l'afficheur de température -15 °C ou -18 °C clignotent simultanément ?

Il y a dysfonctionnement technique. Appelez le S.A.V.

... le voyant dans la zone réfrigération ne s'allume pas ?

Vérifiez si en appuyant sur la touche Superfrost, le voyant correspondant s'allume.

Si oui, le voyant de la zone réfrigération est défectueux. Appelez le SAV. Si le voyant Superfrost ne s'allume pas non plus, vérifiez :

- si la fiche de l'appareil est correctement branchée. - si le fusible de l'installation domestique a sauté. Appelez le S.A.V., si le fusible ne reste pas enclenché.

... Le voyant Superfrost ne s'allume pas, mais le compresseur fonctionne ?

Le voyant est défectueux. Appelez le S.A.V.

... L'éclairage intérieur ne fonctionne plus dans la zone réfrigération ?

• Avez-vous laissé la porte de la zone réfrigération ouverte pendant un temps relativement long ?
• L'éclairage s'est éteint automatiquement après une ouverture de porte de 15 minutes.

Sinon, l'ampoule est défectueuse : débranchez l'appareil ou ôtez le fusible de l'installation domestique.

• Comprimez les côtes du cache, dégagez-le par l'arrière. Dévissez l'ampoule et remplacez-la.

Caractéristiques de l'ampoule : 220 - 240 V max., 25 W, culot E 14

Vissez la nouvelle ampoule. Assurez-vous que le joint est placé correctement. Raccrochez le cache de l'ampoule à l'arrière et clipsez-le sur les côtés.

... le fond du réfrigérateur est-il mouillé ? L'orifice d'écoulement de l'eau de dégivrage est obstrué. Nettoyez le conduit et l'orifice d'écoulement.

Si vous ne pouvez pas remédier à la panne en suivant ces conseils, appelez le SAV.

Ouvrez les portes de l'appareil le moins possible jusqu'à la réparation de la panne pour réduire au minimum la déperdition de froid.

Si vous ne pouvez résoudre vous-même les problèmes, avertissez

- votre revendeur Miele ou - le SAV Miele.

Vous trouverez l'adresse de Miele Assistance Région Parisienne au verso du mode d'emploi.

Indiquez le type et le numéro de fabrication de votre appareil au SAV. Ces deux indications figurent sur la plaque signalétique à l'intérieur de l'appareil.

Cet appareil est livré prêt à être raccordé en monophasé 50 Hz 220-240 V et doit impérativement être branché à une prise avec mise à la terre. L'installation électrique doit être conforme aux normes en vigueur imposées par EDF.

Il est recommandé de monter un disjoncteur différentiel avec courant de déclenchement à 30 mA en amont de l'appareil pour augmenter la sécurité.

Prévoir un fusible d'au moins 10 A.

Dans la mesure du possible, la prise doit se trouver à côté de l'appareil et être facilement accessible. Il est interdit d'effectuer le branchement avec une rallonge, car elle n'assure pas la sécurité nécessaire (risque de surchauffe).

Il est interdit de raccorder l'appareil à des onduleurs et à des prises équipées de variateurs d'énergie car cela peut entraîner une détérioration de l'électronique.

S'il faut remplacer le cordon d'alimentation, seul un électricien qualifié est habilité à le faire.

Ne placez pas d'appareils qui dégagent de la chaleur : toaster ou micro-ondes... sur l'appareil. La consommation d'électricité augmente.

Lieu d'installation

N'installez pas l'appareil à proximité d'un four, d'un chauffage ou d'une fenêtre exposée au rayonnement direct du soleil. Plus la température ambiante est élevée, plus le compresseur fonctionne longtemps et plus la consommation d'électricité est importante. Il est recommandé de l'installer dans une pièce bien ventilée.

Classe climatique

Cet appareil est conçu pour une certaine classe climatique (température ambiante), dont il faut respecter les limites. Elle est indiquée sur la plaque signalétique à l'intérieur de l'appareil.

Classe climatique	Température ambiente
SN	+10 °C à +32 °C
N	+16 °C à +32 °C
ST	+18 °C à +38 °C
T	+18 °C à +43 °C

Une température ambiante basse entraîne un arrêt relativement long du compresseur et une élévation de température dans l'appareil.

Aération

Il y a production d'air chaud à l'arrière de l'appareil. Il ne faut donc pas recouvrir les grilles pour assurer une bonne évaporation et les dépoussiérer régulièrement.

Sécurité de transport des poignées de porte

Lorsque vous ouvrez les portes pour la première fois, les poignées de portes s'enclenchent de la position de transport en position d'utilisation. On entend un craquement. Les poignées sont un peu plus écartées de l'appareil qu'auparavant.

Installation de l'appareil

Enlevez tout d'abord le serre-câble à l'arrière de l'appareil. - Contrôlez si les tubulures à l'arrière de l'appareil peuvent vibrer sans s'entrechoquer. Écartez-les éventuellement avec précaution. Glissez l'appareil à l'emplacement prévu avec précaution.

Ajustage de l'appareil

Ajustez l'appareil en réglant les pieds à vis avec la clé à molette fournie pour qu'il soit bien de niveau.

Cet appareil est livré avec charnières droite. Si vous souhaitez des charnières gauche, il vous faut inverser les ferrures de porte. Ouvrez la porte du bas.

Dégagez la plinthe ① avec un tournevis et faites-la pivoter vers l'avant pour la sortir. Enlevez la protection ② avec le tournevis et fermez la porte de l'appareil. Desserrez la vis ③. Dégagez le palier de porte ④ avec le pivot de charnière ⑤ par le bas, faites-le pivoter vers l'avant pour l'enlever. Ouvrez la porte du bas, faites-la basculer vers le bas pour l'enlever. Dégagez le pivot de charnière par le bas ⑥, porte du haut ⑦ fermée.

Ouvrez la porte du haut et enlevez-la en la dégageant par le bas. Attention à la rondelle intermédiaire ②. Dévissez le pivot de la charnière du haut ① avec le six pans creux de la clé plate fournie et revissez-le du côté opposé. Inversez les charnières dans la partie centrale de l'appareil de la façon suivante : Retirez les caches vis ⑨, dévissez les vis ⑧, sortez le cache ⑦ et le support ④ latéralement, tournez-les de 180° et remontez-les du côté opposé.

Retirez la douille ③ du support ④ par le bas et remontez-la dans le support (croquis page précédente). Dégagez le support intercalaires ⑥ avec un tournevis et remontez le tout sur le côté opposé. Sortez les caches 10 des douilles des portes et remontez-les du côté opposé. Déboîtez les pièces de protection 13 à l'avant et faites-les glisser latéralement. Dévissez les poignées de porte (1) et montez les poignées de porte et les caches (2) de l'autre côté. Emboîtez les pièces de protection ⑬. Veillez à ce qu'elles s'enclenchent correctement. Accrochez la porte du haut dans les pivots de charnières 1 (attention à la rondelle intercalaire 2) et fermez la porte de l'appareil. Insérez le pivot de charnière du milieu ⑤ par le support ④ dans la porte du haut. - Contrôlez la position de la porte du haut. Ajustez éventuellement par les trous oblongs dans le support ④. Accrochez la porte du bas dans le support ④ et fermez-la.

Sur le croquis suivant, la porte du bas est représentée ouverte afin de mieux suivre les opérations.

Tournez le palier de porte 2 de 180°, sortez le pivot de charnière ① et remontez-le du côté opposé.

Montez les deux pièces dans le support 6 en introduisant le pivot de charnières 1 par le support 6 dans le palier de porte 2 et prémontez avec la vis 3. Ajustez la porte du bas par l'orifice oblong du support ⑥. Serrez ensuite la vis ③ à fond. - Clipsez la plinthe (déclic). - Clipsez la protection ⑤, porte du bas ouverte, dans la plinthe.

Cet appareil peut s'intégrer dans les linéaires de meubles de cuisine. Pour conserver une unité, il est possible de monter un meuble haut ① au-dessus de l'appareil.

Il est impératif de prévoir un espace d'aération d'une profondeur minimale de 50 mm à l'arrière de l'appareil. L'ouverture d'aération disponible sous le plafond de la cuisine doit partager une section de 300 cm² min. pour faciliter l'évacuation de l'air chaud. Sinon le compresseur doit fonctionner davantage pour augmenter sa production de froid, ce qui accroît également la consommation d'électricité.

Les orifices d'entrée et de sortie d'air doivent rester dégagés et dépoussiérés régulièrement.

Lorsque l'appareil est enchâssé entre deux meubles normalisés (profondeur max. 580 mm) il peut être placé directement à côté des meubles de cuisine. La porte de l'appareil (2) dépasse en façade de 34 mm sur les côtés et de 51 mm au centre, ce qui permet de l'ouvrir et de la fermer très facilement.

Lorsque l'appareil est installé contre un mur ③ il faut laisser un espace de 36 mm entre le mur et l'appareil côté charnières pour le dépassement des poignées lorsque la porte est ouverte complètement.

Si vous désirez fixer l'appareil aux meubles de cuisine contigus ④ ou poser des intercalaires entre l'appareil et le mur, observez les deux points suivants :

• Contrôlez si les portes d'appareil s'ouvrent et se ferment correctement après fixation. Ne percez pas dans la zone hachurée, sinon vous risquez d'endommager les éléments noyés dans l'isolation. En fonction de la taille de la zone congélation voir cote A au tableau suivant :

Tiroir de congélation	Cote A en mm
2	660
3	850
4	1040

Fixez l'appareil aux meubles de cuisine avec des vis. Ne dépassez pas la profondeur de vissage max. de 10 mm.
