MODE D'EMPLOI 948 DARK SLATE (X1) FOCAL
Manuel d'utilisation
Page 5 : English Page 14 : Français
Nous vous remercions d'avoir choisi les enceintes Focal et de partager avec nous notre philosophie "The Spirit of Sound". Ces enceintes de haute technicité intègrent les ultimes perfectionnements Focal en matière de conception de haut-parleurs pour la haute fidélité et le home cinéma. Afin d'exploiter toutes leurs performances, nous vous conseillons de suivre les instructions de ce livre puis de le conserver avec précaution pour vous y référer ultérieurement.
Les haut-parleurs utilisés dans les enceintes de la gamme Aria 900 sont des éléments mécaniques complexes qui exigent une période d'adaptation pour fonctionner au maximum de leurs possibilités et s'adapter aux conditions de température et d'humidité de votre environnement. Cette période de rodage varie selon les conditions rencontrées et peut se prolonger sur quelques semaines. Pour accélérer cette opération, nous vous conseillons de faire fonctionner vos enceintes une vingtaine d'heures consécutives. Une fois les caractéristiques de l'enceinte totalement stabilisées, vous pourrez profiter intégralement des performances de vos enceintes Aria 900.
Contenu du carton :
- 1 enceinte (905, 906 : 2 enceintes) 1 manuel utilisateur
- 1 chiffon de nettoyage (finition Black High Gloss)
- 1 clé pour ajustement des pointes [926, 936, 948]
- 1 socle en alliage d'aluminium (926, 936, 948) 4 vis + clé Allen (926, 936, 948)
- 1 kit de fixation mural Polyfix (SR900)
Pour validation de la garantie FOCAL-JMLAB, merci de nous retourner la garantie jointe dans les 10 jours.
Caracteristiques
Tweeter TNF à dôme inversé® en alliage Aluminium / Magnésium : le tweeter développé pour les produits de la gamme Aria 900 utilise la technologie du dôme inversé exclusive à Focal, permettant un transfert optimal de l'énergie et une directivité limitée. L'alliage Aluminium/Magnésium du dôme garantit des performances exceptionnelles en matière de rigidité et d'amortissement. Les propriétés mécaniques de la nouvelle suspension en Poron, un polymère d'urthane micro cellulaire à cellules ouvertes, apportent de nombreux avantages : excellente stabilité dimensionnelle, pas de dégradation dans le temps. Le bénéfice du Poron sur ce tweeter est évident en termes de linéarité et de baisse de la distorsion. Il en résulte un son plus soyeux et précis, avec une plus grande richesse harmonique. Le support du tweeter intègre un guide d'ondes qui maximise la directivité horizontale et minimise les diffractions.
Haut-parleurs de grave et medium à membrane Flax (Lin)®: toutes les membranes des haut-parleurs de la gamme Aria sont fabriquées avec la technologie sandwich Flax. Le Flax (Lin)®est un écotextile aux propriétés structurelles étonnantes : léger, rigide et bien amorti, pour une plus grande neutralité des timbres et une meilleure définition.
Grille de protection à attache magnétique : facilité de mise en place, design plus moderne.
Système Powerflow : vitesse de l'air dans les événements divisée par deux par rapport à la technologie traditionnelle.
Pas de compression dynamique dans le grave.
Évent profile : grave puissant sans distorsion.
Ouate acoustique haute efficacité : excellent amortissement interne, grave tenu et plus profond.
Connexions des câbles fiables et polyvalentes, couple de serrage élevé.
Pointes de décrochage fournies.
d1 = d2 ≥ d3
D E F

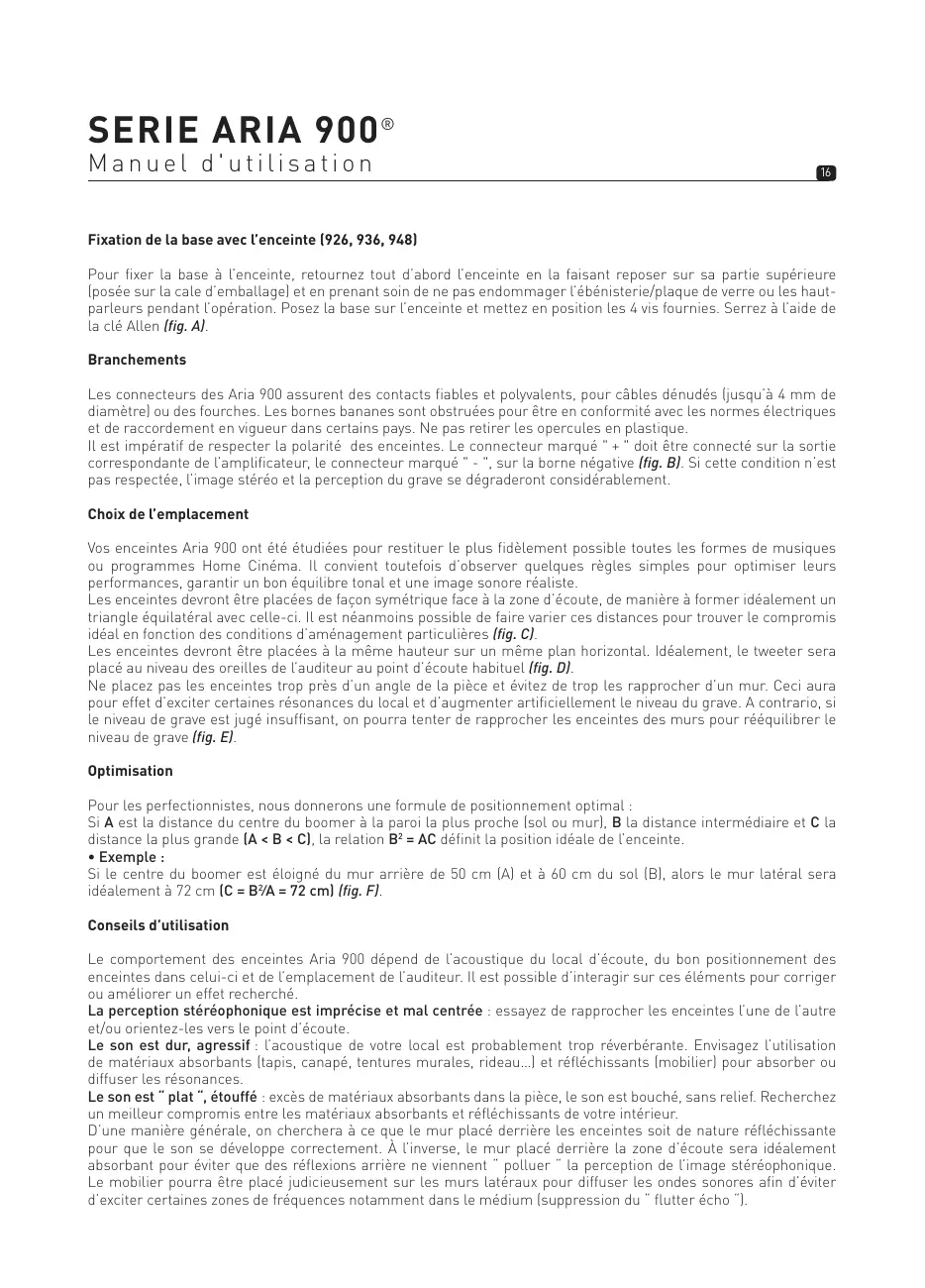

Fixation de la base avec l'enceinte [926, 936, 948]
Pour fixer la base à l'enceinte, retournez tout d'abord l'enceinte en la faisant reposer sur sa partie supérieure (posée sur la cale d'emballage) et en prenant soin de ne pas endommager l'ébenisterie/plaque de verre ou les haut-parleurs pendant l'opération. Posez la base sur l'enceinte et mettez en position les 4 vis fournies. Serrez à l'aide de la clé Allen (fig. A).
Branchements
Les connecteurs des Aria 900 assurent des contacts fiables et polyvalents, pour câbles dénudés (jusqu'à 4 mm de diamètre) ou des fourches. Les bornes bananes sont obstruées pour être en conformité avec les normes électriques et de raccordement en vigueur dans certains pays. Ne pas retirer les opercules en plastique.
Il est impératif de respecter la polarité des enceintes. Le connecteur marqué " + " doit être connecté sur la sortie correspondante de l'amplificateur, le connecteur marqué " ", sur la borne négative (fig. B). Si cette condition n'est pas respectée, l'image stéréo et la perception du grave se dégraderont considérablement.
Choix de l'emplacement
Vos enceintes Aria 900 ont été étudiées pour restituer le plus fidèlement possible toutes les formes de musiques ou programmes Home Cinema. Il convient toutefois d'observer quelques règles simples pour optimiser leurs performances, garantir un bon équilibre tonal et une image sonore réaliste.
Les enceintes devront être placées de façon symétrique face à la zone d'écoute, de manière à former idéalement un triangle équilatéral avec celle-ci. Il est néanmoins possible de faire varier ces distances pour trouver le compromis idéal en fonction des conditions d'aménagement particuliers (fig. C).
Les enceintes doivent être placées à la même hauteur sur un même plan horizontal. Idéalement, le tweeter sera placé au niveau des oreilles de l'auditeur au point d'écoute habituel (fig. D).
Ne placez pas les enceintes trop près d'un angle de la pièce et évitez de trop les rapprocher d'un mur. Ceci aura pour effet d'exciter certaines résonances du local et d'augmenter artificiellement le niveau du grave. A contrario, si le niveau de grave est jugé insuffisant, on pourra tenter de rapprocher les enceintes des murs pour rééquilibrer le niveau de grave (fig. E).
Optimisation
Pour les perfectionnistes, nous donnerons une formule de positionnement optimal :
Si A est la distance du centre du boomer à la paroi la plus proche (sol ou mur), B la distance intermédiaire et C la distance la plus grande A < B < C, la relation B^2 = AC définit la position idéale de l'enceinte.
- Exemple :
Si le centre du boomer est éloigné du mur arrêté de 50 cm (A) et à 60 cm du sol (B), alors le mur lésral sera idéalement à 72 cm (C = B^2 / A = 72cm) (fig. F).
Conseils d'utilisation
Le comportement des enceintes Aria 900 dépend de l'acoustique du local d'écoute, du bon positionnement des enceintes dans celui-ci et de l'emplacement de l'auditeur. Il est possible d'interagir sur ces éléments pour corriger ou améliorer un effet recherché.
La perception stéréophonique est imprécise et mal centrée : essayez de rapprocher les enceintes l'une de l'autre et/ou orientez-les vers le point d'écoute.
Le son est dur, agressif : l'acoustique de votre local est probablement trop réverbérante. Envisagez l'utilisation de matériaux absorbants (tapis, canapé, tentures murales, rideaux...) et réfléchissants (meubles) pour absorber ou diffuser les résonances.
Le son est "plat", étouffé : excès de matériaux absorbants dans la pièce, le son est bouché, sans relief. Recherche un meilleur compromis entre les matériaux absorbants et réfléchissants de votre intérieur.
D'une manière générale, on cherche à ce que le mur placé derrière les enceintes soit de nature réfléchissante pour que le son se développe correctement. À l'inverse, le mur placé derrière la zone d'écoute sera idéalement absorbant pour éviter que des réflexions tardives ne viennent "polluer" la perception de l'image stéréophonique. Le mobilier pourra être placé judicieusement sur les murs latéraux pour diffuser les ondes sonores afin d'éviter d'exclure certaines zones de fréquences notamment dans le Médium (suppression du "flutter écho").
Choix des enceintes
Les enceintes Aria 900 ont été mises au point pour fonctionner en stéréo comme en Home Cinéma. Si vous possédez déjà des enceintes Aria 900 à l'avant et désirez évoluer vers le Home Cinéma, il est capital d'utiliser une enceinte centrale et des enceintes surround Aria 900. Il s'agit de la seule solution envisageable pour vous garantir une parfaite concordance de timbres et une répartition à la fois réalisée et cohérente des effets tridimensionnels dans la pièce.

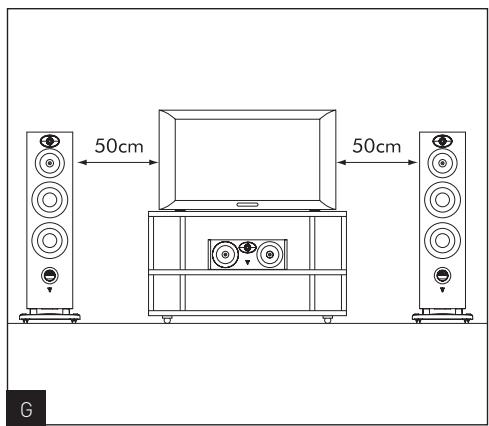

Placement de l'enceinte centrale
L'enceinte centrale doit être placée à proximité de l'écran pour une restitution réaliste des dialogues. Elle peut être placée sous le téléviseur si le meuble TV le permet (fig. 6).

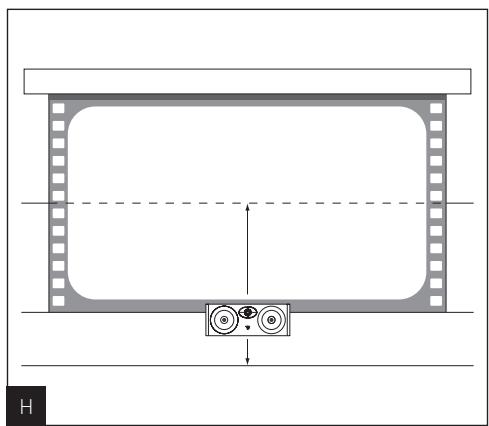

Si un écran de projection standard est utilisé, l'enceinte centrale devra être placée au pied de l'écran pour des résultats optimaux. Si un écran micro perforé est utilisé, elle pourra alors être placée derrière l'écran, vers la moitié supérieure de celui-ci (fig. H).
Placement des enceintes surround
La complexité des bandes sonores des films, tout particulièrement celles qui sont mixées en 5.1 ou 7.1, permet aujourd'hui d'obtenir une très grande diversité d'effets surround. Le choix du placement des enceintes surround est donc déterminant pour l'obtention d'un espace tridimensionnel réaliste.
L'objet visé est d'obtenir des sons suffisamment diffus et difficiles à localiser par l'application de quelques règles de base.
Évitez de placer les enceintes surround trop en arrière de la zone d'écoute, car la perception s'en trouvera dégradée.
Privilégiez un placement sur les murs latéraux pour obtenir des effets sonores plus enveloppants [fig. I, J].

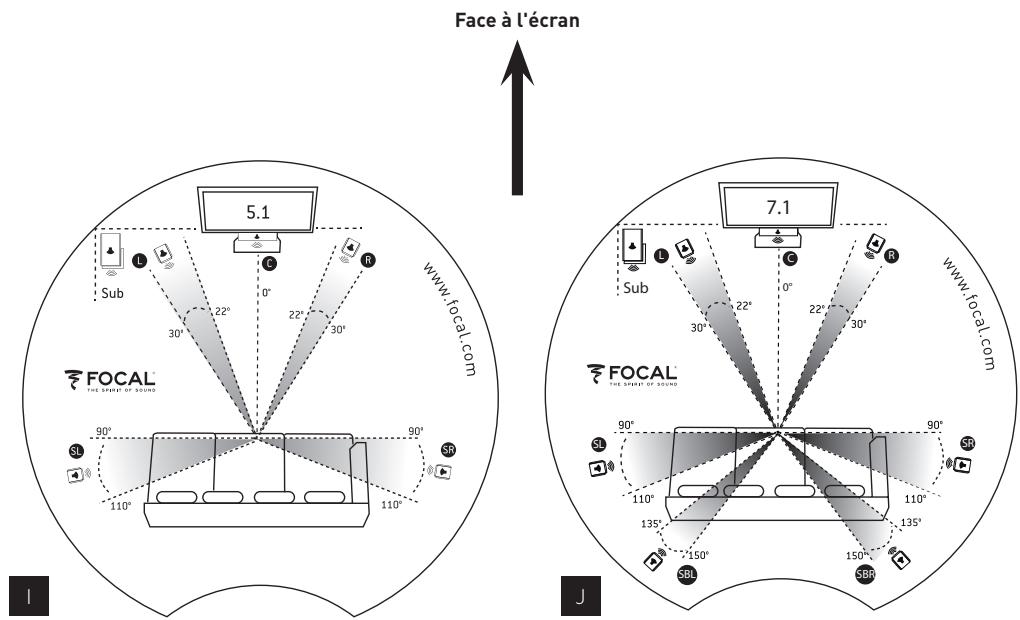

Emplacement des satellites
- Installez-vous à votre place d'écoute
- Positionnez l'outil ci-dessous face à votre écran
- Il vous donne le meilleur positionnement pour vos enceintes

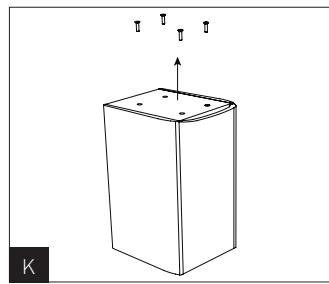

Fixation de l'enceinte bibliothèque sur le pied
Retournez tout d'abord l'enceinte en la faisant reposer sur sa partie supérieure (posée sur la cale d'emballage) et en prenant soin de ne pas endommager l'ébénisterie/plaque de verre ou les haut-parleurs pendant l'opération. Retirez les 4 vis qui sont situées sous l'enceinte (fig. K), puis posez l'enceinte sur le pied. Fixez solidement l'enceinte sur son pied grâce aux vis fournies avec le pied (voir notice du pied Focal S900).
Fixation surround sur support polyfix (SR 900)
- Positionnez le support mural sur la cloison et percez. N'utilisez que des chevilles de fixation adaptées à la nature de votre cloison.
- Si le câble haut-parleur est encastré dans la cloison, faites-le passer par l'orifice du support mural comme indiqué. Si le câble est fixe contre la cloison, faites-le passer sous le passage de câble du support comme indiqué.
- Faites passer le câble haut-parleur dans la plaque Polyfix comme indiqué.
- Clippez la plaque de l'enceinte sur le support mural comme indiqué (fig. L, M).
Accessoires
Les colonnes Aria 900 intégrant les pointes dans le socle métallique. Elles sont réglables en hauteur au moyen de la clé fournie. Après utilisation, cette clé sera rangée derrière la grille de protection des haut-parleurs (fig. N, O).
Précautions d'utilisation
Le tweeter TNF utilise un alliage aluminium / magnésium relativement souple, possédant un effet de "mémoire de forme" pour le mettre à l'abri de la plupart des petits chocs domestiques. Néanmoins nous vous recommandons de laisser en place les grilles de protection en tissu pour mettre le dôme à l'abri. Si la surface du dôme est marquée, le tweeter pourrait être altéré.
Instructions de nettoyage
L'entretien des enceintes Aria 900 se limite à un dépoussierage à l'aide d'un chiffon sec. Si l'enceinte est tachée, nous vous recommandons simplement l'utilisation d'un chiffon humide. La plaque de verre du dessus pourrait être nettoyée en utilisant un chiffon doux et un produit lave-vaisselle classique.
Ne jamais utiliser de solvants, détergents, alcools ou produits corrosifs, grattoirs ou ustensiles récurants pour nettoyer la surface de l'enceinte.
Éviter la proximité d'une source de chaleur.
Choix de l'amplificateur
Ce n'est pas l'excès de puissance d'un amplificateur qui risque de déterminer l'enceinte et les haut-parleurs, mais au contraire un défaut de puissance. En effet, si le volume est trop élevé, l'amplificateur sature et génère des signaux parasites qui risquent de détruire le tweeter.
La capacité dynamique et la définition des enceintes Aria 900 sont suffisamment élevées pour permettre en évidence les qualités et défauts des amplificateurs qui leur seront associés. Notre revendeur saura aiguiller votre choix, en fonction de vos goûts et de votre budget.
Choix des câbles
Choisissez des câbles de qualité de section appropriée à la longueur : votre revendeur saura vous conseiller.

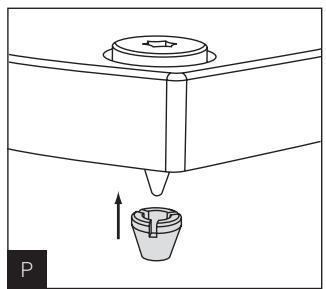

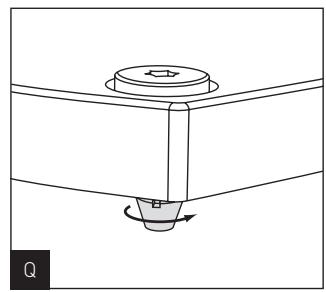

Mise en place des embouts de protection sur les pointes
Caractéristiques
| ARIA 905 | ARIA 906 | ARIA 926 | ARIA 936 | |
| Type | Bibliothèque 2 voies Bass-reflex | Bibliothèque 2 voies Bass-reflex | Colonne 3 voies Bass-reflex | Colonne 3 voies Bass-reflex |
| Haut-parleurs | Grave / Médium Flax 13 cm | Grave / Médium Flax 16,5 cm | 2 x Grave Flax 16,5 cm | 3 x Grave Flax 16,5 cm |
| Médium Flax 16,5 cm | Médium Flax 16,5 cm | |||
| Tweeter TNF à dôme inversé Al/Mg 25 mm | Tweeter TNF à dôme inversé Al/Mg 25mm | Tweeter TNF à dôme inversé Al/Mg 25 mm | Tweeter TNF à dôme inversé Al/Mg 25 mm | |
| Réponse en fréquence (±3 dB) | 60 Hz - 28 kHz | 55 Hz - 28 kHz | 45 Hz - 28 kHz | 39 Hz - 28 kHz |
| Réponse à - 6 dB | 52 Hz | 47 Hz | 37 Hz | 32 Hz |
| Sensibilité (2,83V/1m) | 89 dB | 89,5 dB | 91,5 dB | 92 dB |
| Impédance nominale | 8 Ohms | 8 Ohms | 8 Ohms | 8 Ohms |
| Impédance minimum | 4 Ohms | 4,6 Ohms | 2,9 Ohms | 2,8 Ohms |
| Puisance ampli recommandée | 25 - 100 W | 25 - 120 W | 40 - 250 W | 50 - 300 W |
| Fréquence de filtrage | 2500 Hz | 2800 Hz | 290 Hz / 2400 Hz | 260 Hz / 3100 Hz |
| Dimensions (H x L x P) | 334 x 212 x 245 mm | 390 x 225 x 280 mm | 1035 x 294 x 371 mm | 1150 x 294 x 371 mm |
| Poids (unité) | 5,8 kg | 8,5 kg | 25 kg | 29 kg |
| ARIA 948 | ARIA CC900 | ARIA SR900 | |
| Type | Colonne 3 voiesBass-reflex | Centrale 2 voiesBass-reflex | Surround bipolaire 2 voies close |
| Haut-parleurs | 2 x Grave Flax 21 cm | 2 x Grave / MédiumFlax 16,5 cm | 2 x Grave / MédiumFlax 13 cm |
| Médium Flax 16,5 cm | |||
| Tweeter TNF à dômeinversé Al/Mg 25 mm | Tweeter TNF à dômeinversé Al/Mg 25 mm | 2 x Tweeter TNF àdôme inversé 25 mm | |
| Réponse en fréquence(±3 dB) | 37 Hz - 28 kHz | 57 Hz - 28 kHz | 85 Hz - 28 Hz |
| Réponse à - 6 dB | 31 Hz | 50 Hz | 67 Hz |
| Sensibilité (2,83V/1m) | 92,5 dB | 91 dB | 90 dB |
| Impédance nominale | 8 Ohms | 8 Ohms | 8 Ohms |
| Impédance minimum | 2,5 Ohms | 4,3 Ohms | 3,6 Ohms |
| Puisance ampli recommandée | 50 - 350 W | 40 - 200 W | 25 - 120 W |
| Fréquence de filtrage | 280 Hz / 2 600 Hz | 2800 Hz | 2200 Hz |
| Dimensions (H x L x P) | 1150 x 371 x 420 mm | 200 x 533 x 245 mm | 295 x 400 x 170 mm |
| Poids (unité) | 35 kg | 10,5 kg | 5,6 kg |
Conditions de garantie
En cas de problème, adressez-vous à votre revendeur Focal.
La garantie pour la France sur tout matériel Focal est de 2 ans, non transmissible en cas de revente, à partir de la date d'achat. En cas de matériel défectueux, celui-ci doit être expédié à vos frais, dans son emballage d'origine auprès du revendeur, lequel analysera le matériel et déterminera la nature de la panne. Si celui-ci est sous garantie, le matériel vous sera rendu ou remplacé en "franco de port". Dans le cas contraire, un devis de réparation vous sera proposé.
La garantie ne couvre pas les dommages resulting d'une mauvaise utilisation ou d'un branchement incorrect (bobines mobiles brûlées par exemple...).
En dehors de la France, le matériel Focal est couvert par une garantie dont les conditions sont fixées localement par le distributeur officiel Focal-JMlab de chaque pays, en accord avec les lois en vigueur sur le territoire concerné.
Pour validation de la garantie Focal, merci de nous retourner cette page dans les 10 jours, à l'adresse suivante :
Focal-JMlab - BP 374 - 108, rue de l'Avenir - 42353 La Talauière cedex - FRANCE
