ASF 2435 - Lave-vaisselle ARTHUR MARTIN - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Lave-vaisselle
Bras de lavage	Présent
Filtre	Central
Distributeur de produit de lavage	Oui
Distributeur de produit de rinçage	Oui
Adoucisseur d'eau	Oui, avec sel régénérant
Tableau des programmes	Inclus
Fonctions spéciales	Pause, annulation de programme, phase de séchage
Nettoyage intérieur	Oui
Nettoyage extérieur	Oui
Protection contre le gel	Oui
Installation	Arrivée d'eau, vidange, branchement électrique
Accessoires fournis	Non précisé
Garantie	Non précisé
Service après-vente	Disponible
Instructions de sécurité	Incluses

FOIRE AUX QUESTIONS - ASF 2435 ARTHUR MARTIN

Comment réinitialiser mon ARTHUR MARTIN ASF 2435 ?

Pour réinitialiser votre appareil, débranchez-le pendant 5 minutes, puis rebranchez-le. Vérifiez si le problème persiste.

Pourquoi mon ARTHUR MARTIN ASF 2435 ne chauffe-t-il pas correctement ?

Assurez-vous que le thermostat est réglé à la bonne température et que le filtre à air est propre. Si le problème continue, vérifiez l'alimentation électrique.

Que faire si mon appareil affiche un code d'erreur ?

Consultez le manuel d'utilisation pour identifier la signification du code d'erreur. Vous pouvez également essayer de réinitialiser l'appareil.

Comment nettoyer le filtre de mon ARTHUR MARTIN ASF 2435 ?

Retirez le filtre et lavez-le à l'eau chaude savonneuse. Rincez-le soigneusement et laissez-le sécher complètement avant de le remettre en place.

Mon appareil émet des bruits étranges, que faire ?

Vérifiez si des objets étrangers bloquent le ventilateur. Si le bruit persiste, contactez un technicien qualifié pour un diagnostic.

Comment savoir si mon ARTHUR MARTIN ASF 2435 nécessite un entretien ?

Surveillez les performances de l'appareil, comme une baisse de la chaleur ou des bruits inhabituels. Un entretien annuel est recommandé pour garantir son bon fonctionnement.

Quel type de détergent utiliser pour nettoyer l'appareil ?

Utilisez un détergent doux non abrasif pour éviter d'endommager les surfaces. Évitez les produits chimiques agressifs.

Est-ce que je peux utiliser mon ARTHUR MARTIN ASF 2435 à l'extérieur ?

Non, cet appareil est conçu pour un usage intérieur uniquement. L'utilisation à l'extérieur peut endommager l'appareil et annuler la garantie.

Que faire si le ventilateur ne fonctionne pas ?

Vérifiez les réglages du thermostat et assurez-vous que l'appareil est alimenté. Si le problème persiste, contactez un professionnel.

Où puis-je trouver des pièces de rechange pour mon appareil ?

Vous pouvez trouver des pièces de rechange auprès de distributeurs agréés ou sur le site officiel d'ARTHUR MARTIN.

MODE D'EMPLOI ASF 2435 ARTHUR MARTIN

Avertissements importants 4-5

• Bras de lavage
• Filtre central
• Grand filtré
• Distributeur de produit de lavage
• Distributeur de produit de rinçage
• Adoucisseur d'eau - le sel régénérant

Bandeau de commande 9

• Comment programmer le départ différé

Utilisation de l'ordinateur 12

• Départ du programme
• Interruption du programme
• Annulation du programme
• Fonction pause
• Annulation de la phase de séchage
• Fin du programme

Entretien et nettoyage 14

- Nettoyage intérieur - Nettoyage extérieur - En cas d'absence prolongée - Protection du lave-vaiselle contre le gel - Déplacement de l'appareil

Déballage 19

• Accessoires
• Utilisation
• Emplacement

Installation 20-22

• Arrivée d'eau

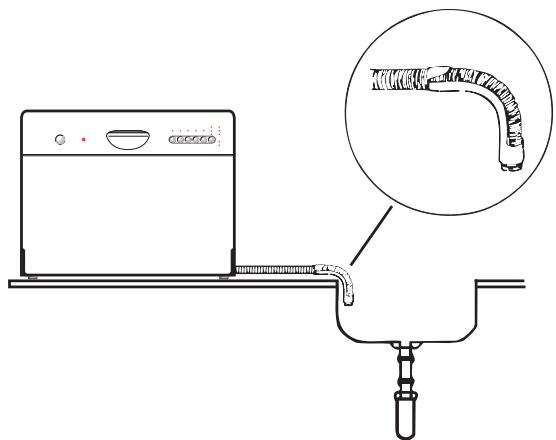

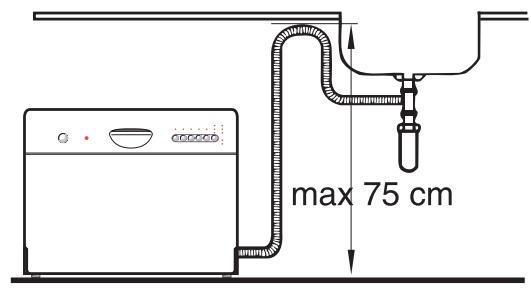

• Vidange
• Branchement électrique

Comment dire votre notice d'utilisation

Les symboles suivants vous guideront tout au long de la lecture de votre notice d'utilisation.

Instructions de sécurité

Description des opérations étape par étape

Conseils et recommandations

Informations liées à la protection de l'environnement

Avertissements importants

Conservez cette notice d'utilisation avec l'appareil. Si l'appareil avait été vendu ou cédé à une autre personne, assurez-vous que la notice d'utilisation l'accompagne. Le nouvel utilisateur pourra alors être informé du fonctionnement de celui-ci et des avertissements s'y rapportant. Ces avertissements ont été rédigés pour votre sécurité et celle d'autrui.

Installation et maintenance

• Toutes les opérations d'installation et de maintenance réalisées sur le produit doivent être effectuées par un technicien qualifié.
• L'appareil doit être débranché pendant l'installation et dans l'éventualité d'une intervention.
• L'alimentation en eau doit s'effectuer au moyen d'un robinet d'arrêt facilement accessible.
• L'appareil doit être branché à une prise de terre facilement accessible.
• Si l'installation électrique de votre habitation nécessite une modification pour le branchement de votre appareil, faites appel à un électricien qualifié. Avant de procéder au branchement de votre appareil, lisez attentivement les instructions figurant au chapitre « Branchement électrique ». Assurez-vous après avoir installé ou déplacé l'appareil que celui-ci ne repose pas sur le câble d'alimentation ou que les tuyaux ne soient pas enroulés, pliés ou écrasés.
• Si le câble d'alimentation est endommagé ou doit être remplacé par un câble d'alimentation plus long, celui-ci doit être remplacé par un professionnel qualifié. N'essayez jamais de réparer vous-même l'appareil.
• En cas d'intervention sur votre appareil, exigez du service après-vente les pièces de rechange certifiées constructeur.
• Cet appareil est lourd. Faites attention lors de son déplacement.

Sécurité infant

• Le lave-vaisselle doit être uniquement utilisé par des femmes. Veillez à ce que les enfants n'y touchent pas et ne l'utilisent pas comme un jouet.
• Gardez les emballages hors de portée des enfants.
• Conservez les produits de lavage dans un endroit sûr hors de portée des enfants.
• Empêchez les enfants de s'asseoir, de se balancer ou de se mettre bout sur la porte ouverte.

Utilisation

• L'appareil est destiné à un usage domestique normal. Ne l'utilisez pas à des fins commerciales ou industrielles ou pour d'autres buts que celui pour lequel il a été créé.
• Evitez d'ouvrir la porte pendant que le lave-vaisselle est en fonctionnement, car de la vapeur brûlante peut s'en échapper.
• Utilisez uniquement les produits de lavage spécifiques conçus pour les lave-vaisselle.
• Ne placez pas de couteaux aiguisés pointes vers le haut. Posez-les horizontalement dans le panier.
• Si vous retirez des plats du lave-vaisselle avant la fin du cycle de lavage, il est extrêmement important de les rincer soigneusement à l'eau courante afin d'éliminer toute trace de produit.
• Le système de sécurité d'eau assure une protection contre les dégâts des eaux. Les conditions suivantes doivent être remplies :
• Le lave-vaisse doit être branché lorsqu'il n'est pas en fonctionnement.
• Le lave-vaisselle doit être correctement installé.
• L'arrivée d'eau doit toujours être fermée lorsque le lave-vaisseau reste inutilisé pendant une période prolongée.
• En cas de débordement ou de fuite, coupez immédiatement l'arrivée d'eau en fermant le robinet d'arrêt, débranchez l'appareil ou retirez le fusible.
• Ne modifiez pas ou n'essayez pas de modifier les caractéristiques de cet appareil. Cela représente un danger pour vous.
• Mettez à l'arrêt votre lave-vaisselle avant d'ouvrir la porte de celui-ci.
• Fermez toujours la porte après avoir chargé ou sorti la vaisselle. Une porte ouverte représente toujours un danger.
• Les ustensiles qui ont été en contact avec de l'essence, peinture, débris d'acier ou de fer, produits chimiques corrosifs, acides ou alcalins ne doivent pas être lavés dans notre appareil.
• Evitez de placer votre lave-vaisselle à proximité immédiate d'un appareil de cuisson ou de chauffage (cuisinière par exemple) ceci afin d'éviter tout risque de dommages dus à la chaleur.
• N'introduisez pas dans votre lave-vaisselle des articles qui ne sont pas certifiés pour le lavage en machine, tels que couverts à manche en bois, en corne, en ivoire, en argent, porcelaine décorée de motifs fragiles, objets en bois ou en plastique, etc.
• Faites particulièrement attention lorsqu vous nettoyez votre appareil : des extrémités métalliques peuvent occasionnellement causer des blessures.

Le produit de lavage pour lave-vaisselle est dangereux!

Le produit de lavage est très corrosif : tout accident provoqué par ce détergent doit impérativement faire l'objet d'un appel à votre centre anti-poison régional et à un médecin. Si quelqu'un a avalé du produit de lavage pour lave-vaisselle, il faut immédiatement contacter le centre anti-poison régional et un médecin. En cas de projection de produit de lavage dans les yeux, baignez abondamment à l'eau en attendant l'intervention du médecin. Veillez à ranger ce produit dans un endroit sûr, hors de portée des enfants. Ne laissez jamais la porte ouverte lorsque l'appareil contient du détergent. Nous vous recommandons de remplir le réservoir de produit de lavage juste avant de démarrer un programme.

Stockage

Tous les matériaux marqués par le symbole sont recyclables. Déposez-les dans une déchetterie prévue à cet effet (renseignez-vous auprès des services de votre commune) pour qu'ils puissent être récupérés ou recyclés.

PE désigne le polyéthylène, qui est utilisé pour le sachet enveloppant l'appareil et le sachet renfermant les présentes instructions. - PS désigne le polystyrène (moulé), utilisé pour les éléments d'emballage destinés à protégerr l'appareil contre les chocs.

- Appareils usages:

Si vous procédez à la mise à la casse de votre ancien appareil, mettez hors d'usage ce qui pourrait représenter un danger : coupez le câble d'alimentation au ras de l'appareil et neutralisez le dispositif de fermeture de porte. Renseignez-vous auprès des services de votre commune pour la reprise de l'appareil.

En cas d'anomalie de fonctionnement, reportez-vous à la rubrique « En cas d'anomalie de fonctionnement ». Si malgré toutes les vérifications, une intervention s'avère nécessaire, le vendeur de votre appareil est le premier habilité à intervenir.

À défaut (déménagement de votre part, fermeture du magasin où vous avez effectué l'achat,...), consultez le Centre Contact Consommateurs qui vous communiquera alors l'adresse d'un service après-vente.

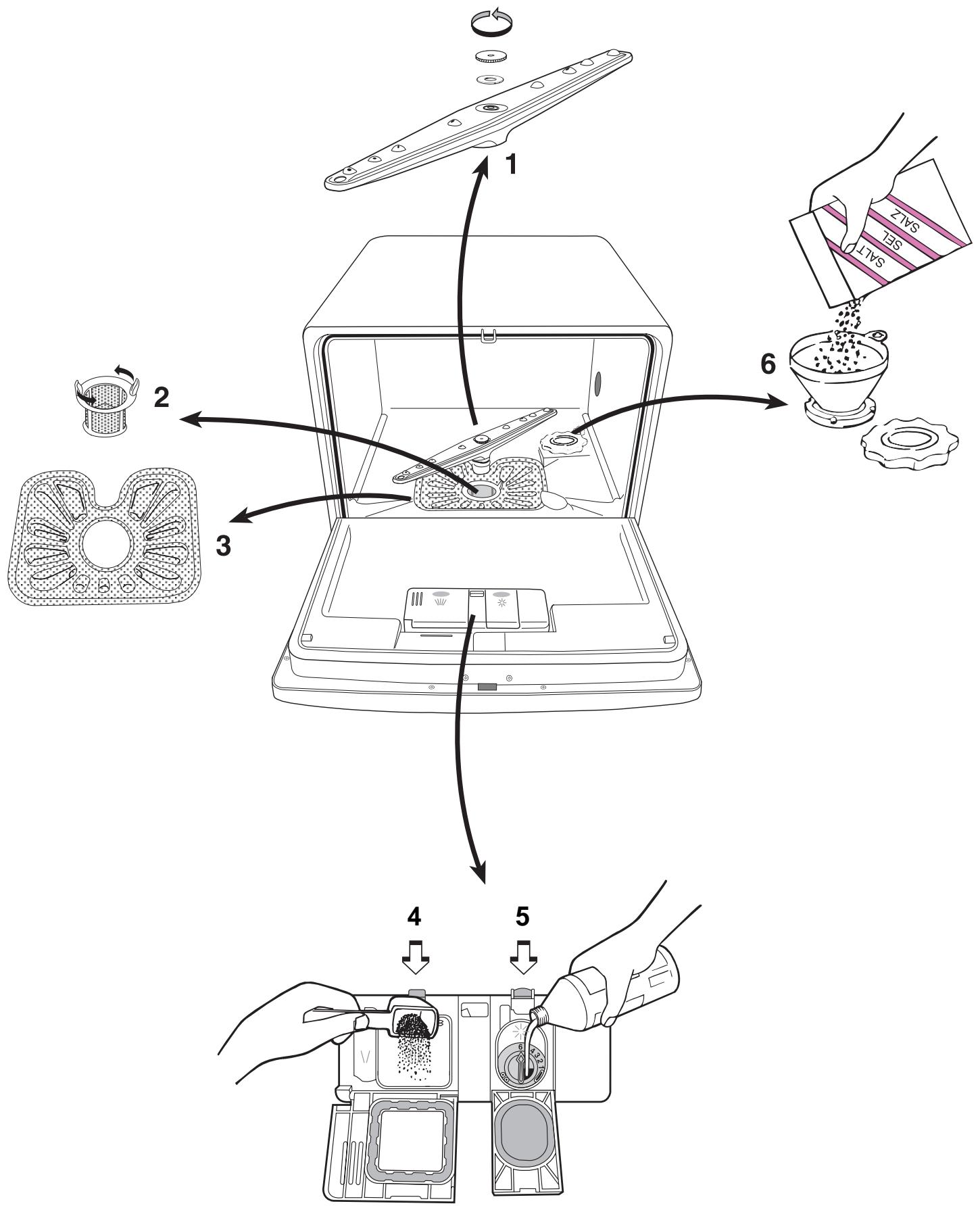

Bras de lavage (1)

Il est important de maintenir tous les orifices du bras de lavage libres. Un orifice bouché peut gravement affecter l'efficacité de lavage.

Filtre central (2)

Ce filtre est destiné à piéger les particules solides les plus volumineuses.

Grand filtre (3)

Il est tout aussi important de maintenir ce filtre propre. Un filtre sale ou bouché affecte dans tous les cas l'efficacité du lavage.

Distributeur de produit de lavage (4)

N'utilisez que des produits de lavage pour des lave-vaisselles ménagers. Le produit de lavage pour lave-vaisselle est dangereux. Reportez-vous au chapitre « Avertissements importants ».

Pour remplir le distributeur de produit de lavage, ouvrez le distributeur et versez le produit de lavage dans le distributeur en suivant les instructions indiquées sur l'emballage du produit de lavage. Fermez ensuite le couvercle. Pour de la vaisselle très sale, versez une dose supplémentaire dans le compartiment respecté à gauche.

Nous vous rappelons que le produit de lavage ne peut garantir une propreté complète s'il est employé en quantité insuffisante. S'il est employé en excès, il peut être néfaste à la vaisselle et à la qualité de lavage ainsi qu'à l'environnement.

Stockez le produit de lavage dans un endroit sec.

Distributeur de produit de finissage (5)

Ce produit évite que l'eau ne reste sur la vaisselle sous forme de gouttelettes laissant des taches blanches après séchage.

L'admission du produit de rinçage se fait automatiquement au moment du dernier rinçage. Le réservoir peut contenir environ 150 ml de produit de rinçage, quantité suffisante pour environ 60 cycles de lavage, en fonction de la dose programmée.

Ajustez la dose en fonction de la durée de l'eau.

Vous pouvez régler le dosage de 1 à 6, ce qui équivaut à 1 - 6 ml de produit de rinçage. Le réglage d'usine est 1.

En cas de nécessité, augmentez le dosage en tournant la flèche dans le sens inverse des aiguilles d'une montre.

Un dosage excessif ou insuffisant peut provoquer des traces sur la vaisselle.

Le voyant « Rinçage » sur le bandeau de commandes s'allume lorsque le distributeur doit être rempli.

1. Ouvrez le couvercle du distributeur puis soulevez le couvercle.
2. Versez le produit de rinçage dans la goulotte de remplissage, jusqu'à ce que le réservoir soit plein.
3. Essuyez soigneusement toute trace de débordement afin d'éviter une production de mousse trop importante au cours du prochain programme de lavage.
4. Fermez le couvercle et appuyez jusqu'à ce qu'il se verrouille à nouveau.

Ne remplissez pas le distributeur de produit de rinceage avec du produit de lavage liquide.

Trois sortes de produits spécialement étudiés pour les lave-vaisselle sont nécessaires au bon fonctionnement de votre appareil.

UN PRODUIT DE LAVAGE

UN PRODUIT DE RINÇAGE

DU SEL REGENERANT

Utilisez toujours des produits de lavage et rinçage de même marque.

Sun et vous

lave-vaisse

dont concus

Un pour l'autre.

Sun Lavage (poudre, dose ou liquide), Sun Rinçage, Sun Sel Regénérant,

la gamme complète recommandée

par des grandes marques.

En cas d'absence de l'échantillon ou pour toute information

concernant SUN, merci de contacter les conseillères Sun Service a

Adoucisseur d'eau - Le sel régissant (6)

Suivant les localités, l'eau contient une quantité variable de sels calcaires et minéraux. Ceux-ci se déposent sur la vaisselle, laissant des taches et des dépôts blanchâtres.

Plus la teneur en sels est élevée et plus l'eau est « dure »

Le lave-vaisselle est muni d'un adoucisseur et, utilisant du sel régénérant spécial pour lave-vaisselle, il fournit

l'eau dépourvue de calcaire (adoucie) pour les opérations de lavage.

Ne faites jamais fonctionner le lave-vaisselle sans Sel regénérant, cela risquerait de mettre l'adoucisseur hors d'usage.

Le remplissage du réservoir de sel doit être effectué lors de la mise en service et lorsque le voyant « Sel » correspondant sur le bandeau de commande s'allume.

Remplissez le réservoir juste avant de démarrer un cycle de lavage.

1. Sortez le panier.
2. Dévissez et ôtez le bouchon du réservoir.
3. Versez de l'eau jusqu'au remplissage du réservoir de sel (ceci n'est indispensable que pour le premier remplissage).
4. A l'aide de l'entonnoir, versez dans le réservoir (jusqu'au goulot) 1 kg de Sel environ.
5. Revissez soigneusement le bouchon en vous assurant qu'il n'y ait pas de Sel sur le filetage et sur le joint.
6. Revissez hermétiquement le bouchon.
7. Remplacez le panier.

L'adoucisseur d'eau est maintenant prêt pour un premier lavage de vaisselle.

Pour régler l'adoucisseur d'eau, voir page 10.

Remarque :

À la mise en service, le voyant Sel reste allumé malgré le remplissage du réservoir de sel. Il faudra attendre plusieurs vaisselles avant que le voyant ne s'éteigne.

Ne versez jamais de produit de lavage dans le réservoir de sel régénérant.

N'utilisez que du sel spécifique pour lave vaisselle. N'utilisez jamais de sel de cuisine, l'adoucisseur risquerait de se colmater.

D'autres types de sel contiennent certaines substances qui pourraient rendre inefficace votre adoucisseur.

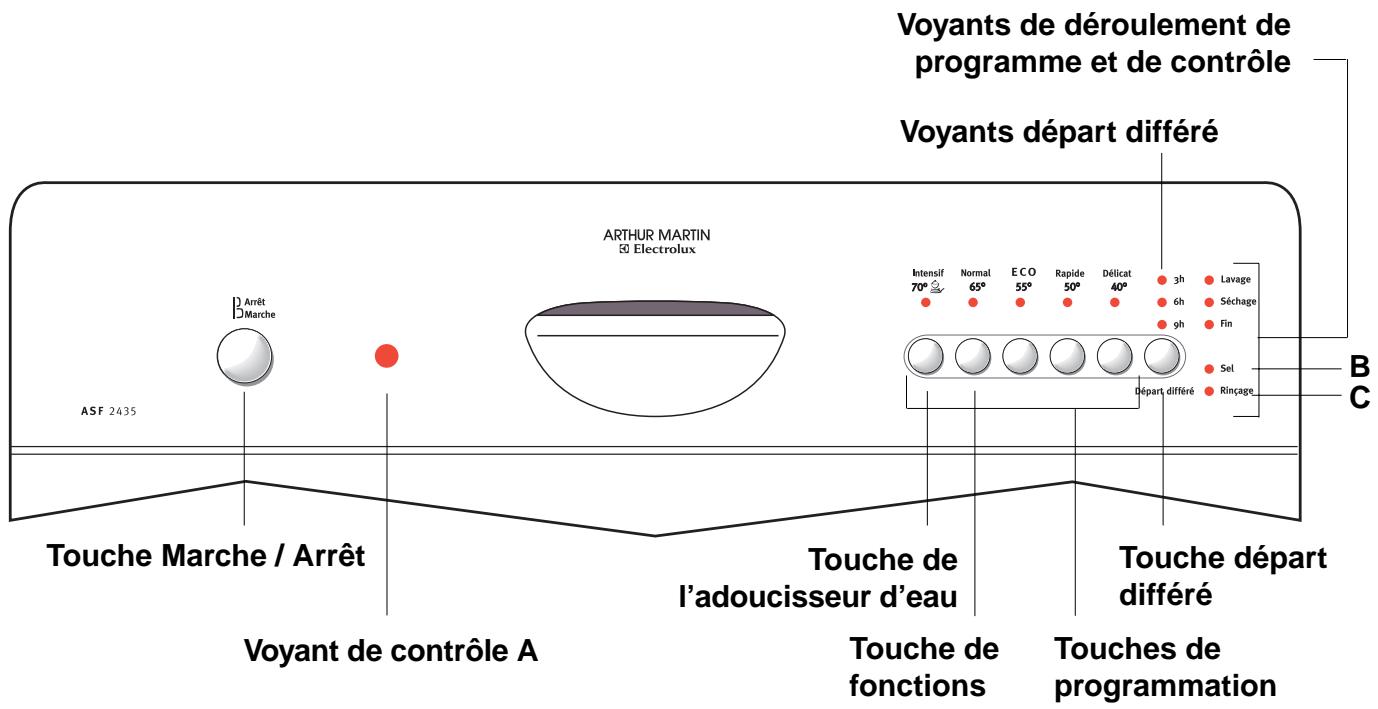

Touches de l'adoucisseur d'eau et de fonctions :

Ces touches permettent d'ajuster le réglage de l'adoucisseur d'eau.

Voyants de déroulement de programme :

Indiquent la phase en cours du programme sélectionné.

• Cycle de lavage en cours :

(voyant lavage)

• Séchage en cours :

(voyant séchage)

• Cycle du programme terminé :

(voyant fin)

Voyants de contrôle :

Indiquent que :

• La touche est enfoncee : A
• Il n'y a plus de sel : B

Comment programmer le départ différé

Le départ du programme peut être différé de 3, 6 ou 9 heures.

1. Appuyez sur la touche Marche / Arrêt.
2. Appuyez plusieurs fois sur la touche départ différé, jusqu'à ce que le voyant correspondant au départ différé souhaité s'allume.
3. Appuyez sur la touche du programme souhaité.
4. Lorsque le décompte est terminé, le programme commence.

Modifier le départ différé :

Si le programme n'a pas encore commencé, vous pouvez modifier le départ différé à l'aide de la touche correspondante.

Annuler le départ différé :

Si le programme n'a pas encore commencé, le départ différé peut être annulé. Appuyez plusieurs fois sur la touche de départ différé, jusqu'à ce que tous les voyants correspondants s'éteignent. Le programme sélectionné démarre immédiatement.

Réglage de l'adoucisseur d'eau

Afin de prévenir le dépôt de calcaire sur la vaisselle et à l'intérieur du lave-vaisselle, la vaisselle doit être lavée avec de l'eau douce, c'est-à-dire de l'eau contenant très peu de calcaire.

Vous pouvez modifier le réglage de l'adoucisseur en fonction du degré de dureté de votre eau.

Demandez-le auprès de votre Compagnie Locale des Eaux.

L'adoucisseur d'eau présente 5 réglages possibles :

*) Réglage d'usine

Niveau de durété de l'eau °th 1) mmol/l 2)		Réglage de l'adoucisseur d'eau	Nombre de clignotements
>41	4,2	5	5
31 - 41	3,2 - 4,2	4	4
20 - 31	2,1 - 3,2	3	3
7 - 20	0,7 - 2,1	2*	2
inférieur à 7	inférieur à 0,7	1 sel inutile	1

Pour procéder aux deux réglages suivants, le lave-vaisselle doit être à l'arrêt et tous les programmes terminés. Voir page 12 pour terminer le programme.

1. Appuyez simultanément sur les touches de l'adoucisseur d'eau et de fonctions et maintenez-les enfoncées, puis enlevez également la touche Marche / Arrêt.
2. Lorsque les voyants des touches de l'adoucisseur d'eau et de fonction commencent à clignoter, vous pouvez relâcher les touches.
3. Appuyez une fois sur la touche de l'adoucisseur d'eau. Le voyant s'allume puis se met à clignoter.
4. Le nombre de clignotements correspond au niveau de durée de l'eau programmé.
5. Cette série de clignotements est répétée à plusieurs reprises après une pause de quelques secondes.
6. Le niveau de durée de l'eau est augmenté d'une unité à chaque fois que vous appuyez sur la touche de l'adoucisseur d'eau.

Après le niveau de durée 5, le niveau de durée 1 réapparaît.

1. Appuyez sur la touche Marche / Arrêt pour la relâcher lorsque le niveau de durée de l'eau souhaité est réglé, et pour terminer le réglage.

Si le réglage 1 est sélectionné, le voyant se est étant.

1) Degré hydrométrique français pour la mesure de la durée de l'eau. 2) Millimol, unité internationale pour la mesure de la durée de l'eau.

Désactiver le voyant produit de rinceage

1. Appuyez simultanément sur les touches de l'adoucisseur d'eau et de fonctions et maintenez-les enfoncées, puis enlevez également la touche Marche / Arrêt.
2. Lorsque les voyants de la touche de l'adoucisseur d'eau et de fonctions commencent à clignoter, vous pouvez relâcher les touches.
3. Appuyez une fois sur la touche de fonctions. Les voyants de la touche de fonctions et de fin de cycle de programme clignotent. Appuyez une nouvelle fois sur la touche et le voyant de fin de cycle de programme s'éteint.
4. Appuyez sur la touche Marche / Arrêt pour terminer le réglage.

Pour réactiver cette fonction, suivez les étapes 1 et 2 ci-dessus, puis appuyez deux fois sur la touche de fonctions, jusqu'à ce que les voyants de la touche de fonctions et de fin de cycle de programme se mettent à nouveau à clignoter.

Tableau des programmes

Type de vaisselle	Assiettes et casseroles	Tous types de vaisselle			Tasses à café,VAISSELFragile
Type de salissure	Très saleRésidus alimentaires séchéés surtot blanc d'œuf et féculents	NormalRésidus alimentaires séchéés	Normal	Peu sale	Peu sale
Programme correspondant	↓	↓	↓	↓	↓
	INTENSIF70°C	NORMAL65°C	ECO55°C 3)	RAPIDE50°C	DELICAT40°C
Cycle deProgramme 1)	PrélavageLavage2 x rincagesRinçage finalSéchage	PrélavageLavageRinçageRinçage finalSéchage	PrélavageLavageRinçageRinçage finalSéchage	- LavageRinçageRinçage final-	- LavageRinçageRinçage final-
Consommation 2)	↓	↓	↓	↓	↓
Durée du lavage avec séchage	112 minutes	92 minutes	150 minutes	35 minutes	30 minutes
Temps de séchage	13 minutes	13 minutes	54 minutes	—	—
Energie	1,15 kWh	0,80 kWh	0,63 kWh	0,40 kWh	0,35 kWh
Eau	9 litres	7 litres	7 litres	6 litres	6 litres

1) Les différentes étapes du programme de lavage peuvent produire un bruit différent, car l'action de lavage est plus intensive à certains moments. 2) Ces informations sont données à titre indicatif et peuvent varier en fonction de la quantité de vaisselle, de la température d'arrivée d'eau,... 3) Programme de référence.

Tous les cycles de programme commencent par une vidange.

N'utilisez pas les produits de lavage pour lave-vaisselle sous forme de tablettes pour les cycles de lavage Rapide et Délicat.

Départ du programme

1. Frottez ou rincez les résidus alimentaires solides.
2. Chargez le lave-vaisselle. (Voir chargement page 13).
3. Vérifiez que le bras de lavage n'est pas gêné dans sa rotation.
4. Effectuez le contrôle des réservoirs de sel et de produit de lavage.
5. Dosez le produit de lavage et refermez le couvercle.
6. Fermez la porte.
7. Appuyez sur la touche Marche / Arrêt.
8. Appuyez sur la touche du programme souhaité (voir tableau des programmes). Le voyant correspondant au programme s'allume. Pendant les six secondes où les deux voyants supérieurs clignotent, vous pouvez sélectionner un autre cycle de programme. Sinon, le programme sélectionné démarre. Le voyant indique toujours dans chaque phase du cycle sélectionné le lave-vaisselle se trouve.
9. Vérifiez si les filtres doivent être nettoyés lorsque le lave-vaisselle a terminé le programme.

Si les deux voyants supérieurs clignotent, vérifiez d'abord si la porte est correctement fermée ; sinon, reportez-vous à la partie « En cas d'anomalie de fonctionnement ».

Interruption du programme

1. Ouvrez la porte. Le programme s'arrête.
2. Le voyant supérieur ou central clignote, selon la phase du cycle de programme en cours.
3. Fermez la porte et le programme continue après environ 6 secondes.

Ouvrez la porte doucement lorsque l'appareil est en marche, car de la vapeur chaude peut s'en échapper.

Annulation du programme

1. Appuyez et maintenez enfoncée la touche du programme en cours jusqu'à ce que le voyant correspondant s'éteigne.
2. Relâchez la touche du programme. Le programme est à présent annulé et un nouveau programme peut être sélectionné.

Si vous éteignez simplement le lave-vaisselle, le programme sélectionné n'est pas terminé, il est seulement interrompu. Lorsque vous redémarrez le lave-vaisselle, le programme continue.

Fonction pause

La fonction pause permet d'interrompre temporairement le programme pendant un court moment.

1. Appuyez sur la touche Marche / Arrêt. Le programme s'arrête.
2. Tous les voyants s'éteignent.
3. Si vous voulez que le programme continue, appuyez une nouvelle fois sur la touche Marche/Arrêt. Le programme continue.

Le programme ne doit pas être mis sur pause plus longtemps que nécessaire, car l'eau à l'intérieur du lave-vaisselle refroidit et doit être chauffée à nouveau, ce qui augmente la consommation d'énergie.

Annulation de la phase de séchage

Si vous ne pouvez pas attendre la fin de la phase de séchage, vous pouvez l'annuler.

1. Appuyez sur la touche Marche / Arrêt. Le voyant Marche / Arrêt s'éteint.
2. Ouvrez la porte. La phase de séchage est annulée.

Fin du programme

N'éteignez pas le lave-vaiselle avant que le voyant de « Fin » de cycle de programme ne s'allume.

1. Appuyez sur la touche Marche / Arrêt. Le voyant Marche / Arrêt s’éteint.

Faites attention si vous ouvrez la porte immédiatement après la fin du programme, car de la vapeur chaude peut s'échapper. Évitez dans la mesure du possible d'ouvrir la porte du lave-vaisselle lors de son fonctionnement.

Le lave-vaisselle possède une nouvelle fonction appelée « LAVAGE PAR IMPULSIONS ». Ce système de lavage fait varier à la fois les tours de la pompe et la pression de l'eau, pour un lavage plus intensif de la vaisselle au cours d'un programme. C'est pourquoi les différentes parties d'un cycle de programme ne produisent pas le même bruit.

Rangement de la vaisselle

Avant de placer la vaisselle dans l'appareil, débarrasssez-la de tous les déchets alimentaires qui boucheraient les filtres et réduiraient l'efficacité de lavage.

Ne lavez pas en machine de la vaisselle de petite dimension qui pourrait facilement sortir du panier.

Rangez la vaisselle sale dans le panier immédiatement après usage. Ne procédez au lavage que lorsque l'appareil est chargé en totalité.

Les casserolles contenant des aliments attachés ou brûlés doivent faire l'objet d'un trempage préalable.

• Mettez toujours les verres, tasses et bols tournés vers le bas.
• Inclinez les plats creux (assiettes à soupe, etc.) de manière à ce que l'eau puisse s'écouler lors du séchage.
• Évitez le contact entre les pièces de vaisselle, pour obtenir des résultats de lavage. Ceci est particulièrement important concernant le panier à couverts : les cuillères empilées les unes dans les autres, etc. ne peuvent tout simplement pas être lavées correctement. L'eau doit pouvoir atteindre toutes les surfaces sales. Assurez-vous que les couverts aux manches très fins ou d'autres objets ne passent pas à travers les ouvertures du panier, et empêchent le bras de lavage de tourner.
• Les couverts en argent ont tendance à noircir s'ils sont mélangés à des couverts en inox. Disposez-les dans le panier à couverts, séparés des autres.
• La vaisselle suivante n'est pas indiquée pour le lavage en lave-vaisselle (bien qu'elle soit vendue comme pouvant être lavée en lave-vaisselle) : les couverts avec manche en bois ou en corne ou constitués d'éléments collés, les couverts en bronze, les casser-roles avec manche en bois, les objets en aluminium, les objets en cristal, les objets en plastique, porcelaines anciennes ou peintes à la main, la vaisselle ancienne décorée à l'or ou autres décors anciens.
• Le cuivre, l'étain et le laiton ont tendance à se tacher. L'aluminium et l'argent ont tendance à noircir et se décolorer lors du lavage. Les résidus alimentaires d'œuf et de moutarde sont souvent à l'origine de décolorations et de taches sur l'argent. Veillez à bien rincer et enlever les résidus alimentaires sur l'argent s'il n'est pas immédiatement lavé après avoir été utilisé.
• Les objets en cristal et en plastique, si leur lavage en lave-vaisselle n'est pas garanti, devront être lavés à la main.
• Lorsque vous lavez de la vaisselle fragile, sélectionnez le programme avec la température de lavage la plus BASSE.
• Les substances fortement colorées comme le ketchup par exemple peuvent laisser temporairement des traces au fond de la cuve. Celles-ci disparaisent au lavage suivant.
• Certaines qualités de verre peuvent venir opaques après de nombreux lavages en machine.
• Les objets en fer ou en fonte peuvent rouiller et tacher d'autres pièces de vaisselle.
• Certaines décorations ne sont pas garanties pour résister au lavage en machine et peuvent perdre leurs couleurs.
• Faites toujours quelques essais avec une seule pièce de service si vous doutez des effets de lavage.
• Ne placez pas de couteaux pointes vers le haut. Il est plus sûr de les poser horizontalement dans le panier principal.
• Si nécessaire, le dessus et la poignée du panier à couvert sont amovibles.

En cas de doute, prenez contact avec le fabricant de l'objet.

Au moment où vous achetez de la nouvelle vaisselle, vérifiez si elle est indiquée pour le lavage en lave-vaisselle.

Avant de fermer la porte, assurez-vous que le bras de lavage puisse tourner librement.

Fermez toujours la porte après avoir chargé ou sorti la vaisselle. Une porte ouverte représente toujours un danger.

Déchéance

Laissez la porte de l'appareil entrouverte en fin de programme pour permettre le séchage naturel de la vaisselle.

Attendez quelques minutes avant de sortir la vaisselle ; vous obtiendrez plusieurs résultats de séchage.

Nettoyage intérieur

Nettoyez les joints d'étanchéité de la porte et les distributeurs de produit de lavage et de rinçage avec un chiffon humide. Tous les 3 mois, effectuez un programme de lavage à 65°C sans vaisselle et avec du produit de lavage.

Nettoyage du filtre central

Ce filtre a pour fonction de retenir les particules solides les plus volumineuses. Veillez toujours à ce que ce filtre soit propre. Sortez-le en le tournant dans le sens inverse des aiguilles d'une montre et lavez-le sous l'eau courante. Une fois le nettoyage terminé, remontez le filtre dans son emplacement d'origine.

Nettoyage du grand filtre

Il est tout aussi important de tenir propre ce filtre. S'il est sale ou bouché, les résultats obtenus avec le lave-vaisselle s'en ressentent. Il est facile à sortir après avoir retiré le filtre central. Lavez-le sous l'eau courante.

Une fois le nettoyage terminé, replacez le grand filtre puis le filtre central.

N'utilise jamais le lave-vaisselle sans filtres.

Un positionnement incorrect des filtres entraîne de mauvais résultats de lavage.

Un mauvais entretien des filtres peut diminuer l'efficacité du lavage.

Nettoyage du bras de lavage

Il est important que les orifices du bras de lavage ne soient pas obstrués. Un orifice bouché du bras peut en effet diminuer nettement la qualité de lavage.

Si le bras de lavage doit être nettoyé, dévissez l'écrou dans le sens inverse des aiguilles d'une montre, retirez la rondelle et sortez le bras en le soulevant.

Nettoyez et débouchez les orifices du bras de lavage pour enlever les résidus alimentaires.

Nettoyage extérieur

Nettoyez régulièrement les surfaces extérieures de l'appareil à l'aide d'un détergent doux. Terminez en éliminant toute trace résiduelle de produit à l'aide d'un chiffon doux et humide.

N'employez jamais de produits abrasifs ou de solvants (acétone, trichloréthylène, etc.).

En cas d'absence prolongée

Si vous ne devez pas utiliser l'appareil pendant un certain temps :

1. Débranche la prise de courant et coupe l'arrivée d'eau.
2. Remplissez le réservoir de produit de rinçage.
3. Laissez la porte entrouverte pour éviter la formation de mauvaises odeurs.
4. Laissez l'intérieur de l'appareil propre.

Protection du lave-vaisselle contre le gel

Si le lave-vaisselle est placé dans un environnement où la température tombe parfois en dessous de 0°C, la petite quantité d'eau restant à l'intérieur des éléments du lave-vaisselle risque de geler et de l'endommager.

Pour prévenir ce risque, vous devez :

1. Fermez l'arrivée d'eau du lave-vaisselle.
2. Retirez les tuyaux d'arrivée d'eau et de vidange.
3. Vérifie la présence de sel dans le bac à Sel de l'adoucisseur d'eau.

Cet appareil doit être utilisé et placé uniquement à l'intérieur de l'habitation, à température ambiante. Le fabricant ne saurait être tenu pour responsable de tout dommage du au gel.

Déplacement de l'ordinateur

Si vous devez déplacer l'appareil (lors d'un déménagement, etc.)

1. Débranchez-le.
2. Fermez le robinet d'arrivée d'eau.
3. Retirez les tuyaux d'arrivée d'eau et de vidange à l'appareil.

Évitez de trop incliner l'appareil pendant le transport.

Informations concernant les centres de test

Le réservoir de sel régénérant et le distributeur de produit de rinçage doivent être remplis conformément à la notice d'utilisation.

Avant la première utilisation, procédez à un éventuel nettoyage de la cuve en effectuant 1 ou 2 cycles de lavage sans vaisselle.

Norme de test :	EN 50242 ou EN 60704
Capacité nominale :	de 6 couverts à la norme EN 50242
Chargement du panier :	conformément à l'illustration ci-dessous
Programme de test :	éco 55° C
Produit de lavage (IEC type B) :	15 gr. dans le distributeur + 3 gr. dans le distributeur de prélavage
Conditions de rinçage (type III) :	réglage 3
Pression d'alimentation en eau :	minimum 0,8 bar, maximum 10 bar
Ecoulement eaux usées :	conformément à l'illustration ci-dessous

Paniers

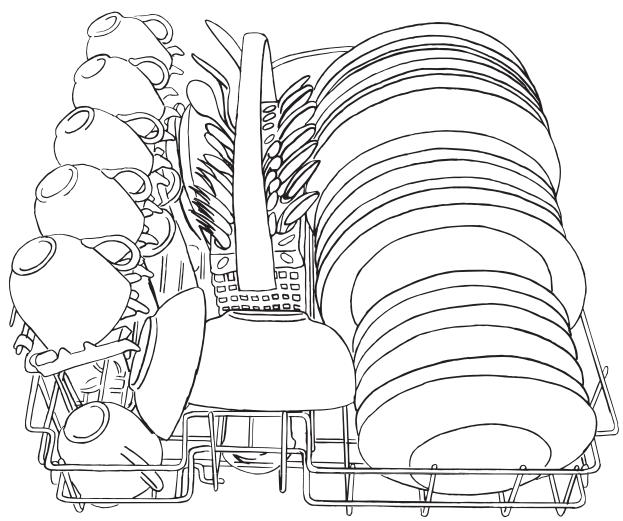

Panier principal

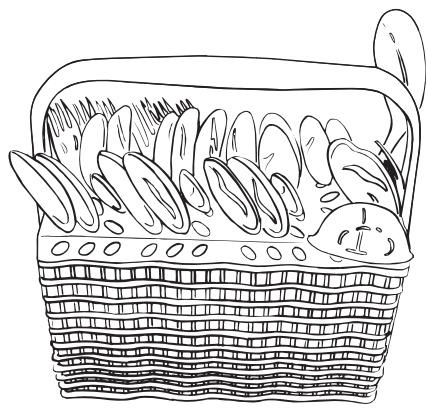

Panier couvert

En cas d'anomalie de fonctionnement

Certaines anomalies de fonctionnement peuvent dépendre d'opérations d'entretien non correctes ou d'oubli. Si vous constatez une anomalie de fonctionnement, reportez-vous au tableau ci-dessous avant de faire appel au service après-vente. Dans la majorité des cas, vous pourrez y remédier vous-même.

Symptôme	Solution
Le programme ne démarre pas.	• La porté est-elle correctement fermée? • Avez-vous appuyé sur la touche Marche / Arrêt? • Le robinet d'arrivée d'eau est-il ouvert? • Le lave-vaisselle est-il branché? • Le fusible est-il en bon état? • La touchedépart différé est-elle enforcée?
Le lave-vaisselle ne se remplit pas d'eau.	• Le robinet d'arrivée d'eau est-il ouvert? • Voitre alimentation en eau courante a-t-elle ététemporairement coupée? • Le tuyau d'arrivée d'eau est-il plié ou obstrué? • Le filtre à l'intérieur du tuyau d'arrivée d'eau est-il bouché? • La pression d'arrivée d'eau est-elle trop faible?
L'eau n'est pas vidangée à la fin du cycle.	• Avez-vous ouvert la porte avant que levoyant « Fin »s'allume et que le cycle de programme ne soit fini? • Les filtres sont-ils bouchés? • Le tuyau d'évacuation est-il plié?
La vaisselle n'est pas propre.	• Est-ce que quelques chose a empêché le bras de lavage de tourner? • Les orifices du bras de lavage sont-ils obstrués? • Le panier est-il trop charge? • La vaisselle est-elle correctement en place? • Les filtres sont-ils bouchés? • Les filtres sont-ils correctement en place? • Avez-vous correctement dosé le produit de lavage? • Le bouchon du réservoir de sel est-il correctement fermé? • Avez-vous sélectionné un programme à une température trop basse? • Le distributeur de produit de rinceage est-il vide?
Traces de calcaire.	• Le réservoir de sel est-il vide / l'adoucisseur d'eau est-il réglé correctement? • Le distributeur de produit de rinceage est-il réglé sur undosage trop faible?
Le lave-vaisselle est bruyant.	• Les pièces de vaisselle se cognent-elles lesunes contreles autres? • Le bras de lavage touche-t-il la vaisselle?
Sifflement pendant le lavage.	• Ce n'est pas un dysfonctionnement.
La vaisselle n'est pas tout à fait sèche et ne brille pas.	• Le distributeur de produit de rinceage est-il vide? • La vaisselle a-t-elle été laissée trop longtemps dans lelave-vaisselle?
La porté est difficile à fermer.	• Le lave-vaisselle est-il de niveau?
Le bras de lavage ne tourne pas.	• La vaisselle est-elle correctement chargée?

En cas d'anomalie de fonctionnement

Si le voyant supérieur ou central clignote, il est possible de résoudre l'anomalie vous-même. Lorsque l'anomalie est résolue, appuyez sur la touche Marche / Arrêt et le programme se poursuit. Si l'anomalie persiste ou se produit, contactez votre service après-vente. Si autres voyants clignotent, informez-en également votre service après-vente.

Symptôme	Solution
Levoyant supérieur clignote.	•Le robinet d'arrivée d'eau est-il ouvert? •Le filtré à l'intérieur du tuyau d'arrivée d'eau est-il bouché? •Le tuyau d'arrivée d'eau est-il plié ou obstrué?
Levoyant central clignote.	•Votresystemed'évacuation des eaux usées est-il bouché?

N'essayez jamais de réparer vous-même le lave-vaisse. Les réparations effectuées par des personnes non agréées ou inexpérimentées risquent de causer des blessures ou de graves dysfonctionnements.

Service après-vente

En cas d'anomalie de fonctionnement, reportez-vous à la partie « En cas d'anomalie de fonctionnement ». Si malgré toutes les vérifications une intervention s'avère nécessaire, le vendeur de votre appareil est le premier habilité à intervenir. À défaut (déménagement de votre part, fermeture du magasin où vous avez effectué l'achat...), veuillez consulter l'Assistance Consommateurs qui vous communiquera alors l'adresse d'un Service Après Vente.

En cas d'intervention sur votre appareil, exigez du Service Après Vente les Pièces de Rechange certifiées Constructeur.

Plaque signaletique

En appelant un Service Après-Vente, indiquez-lui le modèle, le numéro de produit et le numéro de série de l'appareil. Ces indications figurent sur la plaque signalétique située sur votre appareil.

Garantie

Conformément à la Législation en vigueur, Votre Vendeur est tenu, lors de l'acte d'achat de votre appareil, de vous communiquer par écrit les conditions de garantie et sa mise en œuvre appliquées sur celui-ci.

Sous son entière initiative et responsabilité, Votre Vendeur répondra à toutes vos questions concernant l'achat de votre appareil et les garanties qui y sont attachées. N'hésitez pas à le contacter.

Tous travaux électriques nécessaires à l'installation de cet appareil doivent être réalisés par un électricien qualifié. Tous travaux hydrauliques nécessaires à l'installation de cet appareil doivent être réalisés par un plombier qualifié.

Caractéristiques techniques

Capacité :	Couverts et vaiselle pour 6 personnes conformément à la norme EN 50242
Dimensions :	Hauteur 447 mmLargeur 546 mmProfondeur (jusqu'au bord de la portec) 480 mmProfondeur (jusqu'au milieu de la portec) 507 mm
Poids :	Net 22 kg
Pressions d'eau :	Minimum 80 kPa (0,8 bar)Maximum 1000 kPa (10 bar)
Informations électriques :	Alimentation électrique 230 V - 50 HzFusible 10 AElément chauffant 1100 WPuissance nominale 1180 W

Cet appareil est conforme aux directives communautaires suivantes : 73/23/CEE du 19.02.1973 - directive relative au matériel à basse tension et modifications successives 89/336/CEE du 03.05.1989 - directive relative à la compatibilité électromagnétique et modifications successives 92/31/EEC)

Déballage

À la réception de l'appareil, déballez-le ou faites-le déballer immédiatement. Vérifiez son aspect général. Faites les éventuelles réserves par écrit sur le bon de livraison dont vous garderez un exemplaire.

Ne laissez jamais les emballages à portée des enfants.

Accessoires

Vérifiez la présence des accessoires suivants avec le lave-vaisselle lors du déballage :

• Un entonnoir pour remplir le réservoir de sel régénérant (1)
• Coude pour le tuyau de vidange (2)

Utilisation

Votre appareil est destiné à un usage domestique normal. Ne l'utilisez pas à des fins commerciales ou industrielles ou pour d'autres buts que celui pour lequel il a été créé.

Emplacement

L'appareil est donc pour être installé sur un évier de cuisine ou un plan de travail.

Placez l'appareil, si possible, à proximité d'une arrivée d'eau (robinet) et d'une évacuation.

Pour fonctionner de manière optimale, l'appareil doit être installé de niveau. Les pieds réglables (plages de réglage : 5 mm) chacun permettent de placer l'appareil parfaitement de niveau.

La conception de votre lave-vaisselle ne permet pas l'encastrement d'une table de cuisson.

OK!

Arrivée d'eau

Cet appareil est équipé d'une sécurité qui empêche le retrait de l'eau usée à l'intérieur du lave-vaisselle. Ces fonctions sont conformes aux réglementations en vigueur de sécurité technique en matière d'eau.

Si le siphon d'évacuation de votre évier a une vanne de non-retour incorporée, cela peut empêcher l'évacuation correcte du lave-vaisselle. Nous vous conseillons donc de l'enlever.

Ce lave-vaisselle peut être alimenté en eau froide ou chaude jusqu'à 65°C maximum. Nous vous conseillons néanmoins le raccordement à une arrivée d'eau froide.

Contrôlez que la pression de l'eau d'alimentation n'excède pas les valeurs indiquées dans les caractéristiques techniques.

Votre société de distribution d'eau peut vous renseigner sur la pression de l'eau de votre région.

Il est important de placer près de la machine un robinet d’arrêt d’eau, facilement accessible. Il existe des mitigeurs pour cuisine, avec raccord pour lave-vaisselle ainsi que des adaptateurs qui permettent le branchement sur d’anciens modèles de robinets.

Branchez le tuyau à un robinet avec un raccord 20/27 (3/4") ou à une prise d'eau.

Vérifiez que les deux extrémités du tuyau soient bien visées afin d'éviter d'éventuelles fuites d'eau.

Le tuyau d'arrivée d'eau ne doit pas être raccordé à toute forme de tuyau de ballon. S'il est trop court, le tuyau entier doit être remplacé par un tuyau haute pression plus long, spécialement conçu à cette fin.

Évitez toute pliure ou étranglement du tuyau qui pourrait empêcher ou ralentir le passage de l'eau.

L'extrémité du tuyau branchée à l'appareil peut être orientée selon les besoins, il suffit de desserrer l'écrou de fixation. Révissez-le bien pour éviter les fuites d'eau.

Vérifiez que l'écrou est bien serré avant de mettre la machine en place.

Utilisez uniquement le tuyau d'arrivée fourni avec le lave-vaisselle, ne réutilisez pas un ancien tuyau d'arrivée.

Vidange

Contre les dégâts des eaux, le lave-vaisselle est équipé d'un système de sécurité. En cas de dysfonctionnement, la pompe de vidange se met automatiquement en marche et l'eau restante dans le lave-vaisselle est pompée vers l'extérieur.

Le système de sécurité d'eau fonctionne également lorsque le lave-vaisselle est à l'arrêt. Cependant, le lave-vaisselle doit être branché.

Placez le tuyau de vidange au-dessus de l'évier, comme indiqué.

Il peut également être branché au siphon de l'évier. Il ne doit se couvrir à aucun endroit à une hauteur supérieure à 75 cm au-dessus de la surface sur laquelle est posé le lave-vaisselle. S'il se trouve plus haut, le fonctionnement du lave-vaisselle risque d'être entravé.

Il est également important que ce tuyau ne soit en aucun endroit écrasé ou plié et de s'assurer que le diamètre intérieur du tuyau n'est pas inférieur à 13 mm, en aucun endroit. Si le tuyau de vidange est trop long, il peut être facilement coupé à la bonne longueur.

1. Coupez le tuyau à la bonne longueur à l'aide d'un couteau pointu.
2. Fixez le coude fourni à l'extrémité du tuyau.

Branchement électrique

L'installation de votre appareil doit être réalisée par un technicien qualifié.

L'appareil doit être débranché avant ou pendant l'installation ou dans l'éventualité d'une intervention.

Ce lave-vaisselle ne peut être branché qu'en monophasé 230V - 50Hz

Calibre des fusibles de ligne (un par phase) : 10 A. Vérifiez que votre compteur et les fusibles peuvent supporter l'intensité absorbée par la machine compte tenu des autres appareils électriques branchés.

Utilisez un socle de prise de courant responsable d'une borne de mise à la terre, qui doit être obligatoirement raccordée conformément aux normes en vigueur (NF C 15.100) et aux prescriptions de l'E. D. F.

Notre responsabilité ne saurait être engagée, en cas d'accidents ou d'incidents provoqués par une mise à la terre inexistante ou défectueuse.
