MODE D'EMPLOI AFC 1200 NOIRE ARTHUR MARTIN
Nous vous remercions de la confiance que vous nous avez témoignée en CHOISSANT:
Nous savons que vous attendez de cet appareil qu'il vous apporte pleinement satisfaction en termes d'efficacité, fiabilité, facilité d'utilisation.
C'est en fonction de ces exigences qu'il a été conçu avec le plus grand soin, la plus grande attention.
Son utilisation est très simple. Cependant, nous vous recommandons de lire attentivement cette notice. Bien connaître votre nouvel appareil, c'est non seulement éviter au départ une erreur de manipulation susceptible de l'endommager, mais c'est aussi vous familiariser avec toutes les possibilités qu'il vous offre.
Nous souhaitons que la satisfaction que vous aurez dans son utilisation vous amène à nous faire confiance pour d'autres appareils de notre marque.
Avertissements importants 2
Description de l'appareil 4
Utilisation de votre hotte 5
Entretien et nettoyage 6
En cas d'anomalie de fonctionnement 7
Conditions de garantie 8
Service après-vente 9
Branchement électrique 10
Installation 11
Comment dire votre notice d'utilisation
Les symboles suivants vous guideront tout au long de la lecture de votre notice d'utilisation.
Instructions de sécurité
Description des opérations étape par étape
Conseils et recommandations
Informations liées à la protection de l'environnement
Cet appareil doit être installé par une personne qualifiée et selon les normes en vigueur.
Conservez cette notice d'utilisation avec votre appareil. Si l'appareil avait été vendu ou cédé à une autre personne, assurez-vous que la notice d'utilisation l'accompagne. Le nouvel utilisateur pourrait alors être informé du fonctionnement de celui-ci et des avertissements s'y rapportant. Ces avertissements ont été rédigés pour votre sécurité et celle d'autrui.
Utilisation
- Cet appareil a été conçu pour être utilisé par des adultes. Veillez à ce que les enfants n'y touchent pas et ne l'utilisent pas comme un jouet.
- À la réception de l'appareil, déballez-le ou faites-le déballer immédiatement. Vérifiez son aspect général. Faites les éventuelles réserves par écrit sur le bon de livraison ou sur le bon d'enlèvement dont vous garderez un exemplaire.
- Voiture appareil est destiné à un usage domestique normal. Ne l'utilise pas à des fins commerciales ou industrielles ou pour d'autres buts que celui pour lequel il a été créé.
- Ne modifie pas ou n'essaie pas de modifier les caractéristiques de cet appareil. Cela représente un danger pour vous.
- Débranche toujours la hotte avant de procéder à son nettoyage et son entretien.
- Aérez convenablement la pièce en cas de fonctionnement simultané de la hotte et d'autres appareils alimentés par une source d'énergie différente de l'énergie électrique. Ceci afin que la hotte n'aspire pas les gaz de combustion.
- Ne faites jamais flamber des préparations sous la hotte. Les flammes aspirées risqueraient de détériorer les filtres et provoquer un incendie.
- Respectez la fréquence de nettoyage et de remplacement des filtres. L'accumulation de dépôts de graisse risque d'occasionner un incendie.
- Ne laissez jamais des fritures sous la hotte sans surveillance attentive. Les huiles et graisses portées à très haute température peuvent prendre feu.
- Ne laissez pas un brûleur à gaz allumé sans récipient, la flamme pourrait abîmer le filtre de l'appareil.
Installation
- L'appareil doit être débranché pendant l'installation ou dans l'éventualité d'une intervention.
- L'installation de votre appareil doit être réalisée par un technicien qualifié.
- Vérifiez que la tension du réseau correspond à la tension mentionnée sur la plaque signalétique située à l'intérieur de la hotte (voir caractéristiques techniques).
- Si l'installation électrique de votre habitation nécessite une modification pour le branchement de votre appareil, faites appel à un electricien qualifié.
- Ne raccordez pas l'appareil à un conduit d'évacuation de fumées de combustion (chaudière, cheminée, etc...) ou à une VMC (ventilation mécanique contrôlée).
- Le conduit d'évacuation, quel qu'il soit, ne doit pas déboucher dans les combles.
- Dans le cas où l'appareil est relié directement à l'installation électrique, interposez un interrupteur bipolaire ayant une distance d'ouverture des contacts d'au moins 3 mm.
- Installez la hotte à une distance de sécurité d'au moins 65 cm d'un plan de cuisson électrique, gaz ou mixte.
Veuillez lire attentivement ces remarques avant d'installer et d'utiliser votre appareil. Nous déclinons toute responsabilité en cas de dommages ou d'incendies provoqués par l'appareil du fait du non-respect de ces avertissements.
Protection de l'environnement
- Si vous procédez à la mise à la casse de votre ancien appareil, veillez à mettre hors d'usage ce qui pourrait représenter un danger : coupez le cable d'alimentation au ras de l'appareil.
- Informez-vous, auprès des services de votre commune, des endroits autorisés pour la mise au rebut de l'appareil.
- En cas d'anomalie de fonctionnement, reportez-vous à la rubrique « EN CAS D'ANOMALIE DE FONCTIONNEMENT ». Si malgré toutes les vérifications une intervention s'avère nécessaire, le vendeur de votre appareil est le premier à intervenir. A défaut (déménagement de votre part, fermeture du magasin où vous avez effectué l'achat...), veuillez consulter l'Assistance Consommateurs qui vous communiquera l'adresse d'un service après vente.

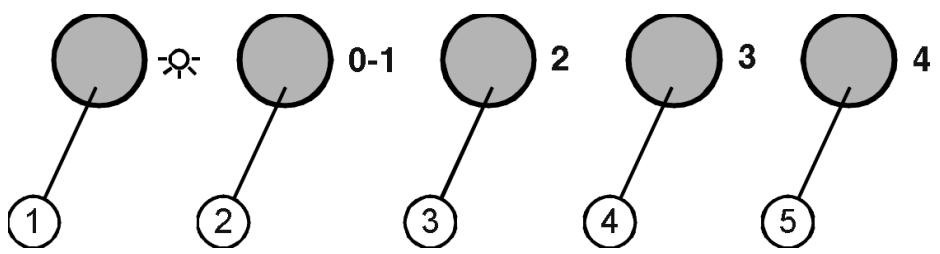

1. Touche d'éclairage
Pour éclairer le plan de cuisson, appuyez sur cette touche.
1. Nettoyage des filtres métalliques
La touche s'allume pour signaler qu'il est nécessaire de nettoyer les filtres métalliques (toutes les 30 heures de fonctionnement du moteur environ).
Pour remettre à zéro le décompte des heures d'utilisation des filtres métalliques, appuyez sur cette touche (quand le voyant est allumé).
2. Touche marche arrêt / vitesse d'aspiration minimum (0 - 1)
Pour permettre le fonctionnement de la hotte, appuyez sur cette touche pendant 2 secondes environ : le moteur se met en marche à la vitesse minimum.
En appuyant une seconde fois sur cette touche, le moteur s'arrête.
3 - 4 - 5. Touches de sélection des vitesses moteur (de 2 à 4) / minuteur
2 : vitesse intermédiaire 3 : maxi 4 : intensive
En appuyant une seconde fois sur la touche de vitesse d'aspiration sélectionnée, le minuteur s'active pour une durée d'environ 5 minutes et le voyant correspondant à la vitesse clignote pendant ce laps de temps.
À l'issue de cette durée, le moteur fonctionnera à la vitesse initialement sélectionnée.
La hotte doit être reliée à un moteur extérieur placé hors de la cuisine ou à l'extérieur de l'habitation.
Le moteur aspire l'air de la cuisine imprégné de vapeurs et d'odeurs, en le faisant passer à travers les filtres à graisse de votre hotte, puis à travers le tuyau d'évacuation pour l'éliminer vers l'extérieur (fig. 1).
Vous devez pour cela faire l'acquisition d'un moteur séparé qui s'adapte à cette hotte. Pour cela, renseignez-vous auprès de votre magasin vendeur.
fig.1
Conseils d'utilisation
- Pour un meilleur rendement, utilisez la vitesse minimale pour de faibles concentrations de fumées et d'odeurs, la vitesse intermédiaire dans les conditions normales et la vitesse maximale et intensive pour de fortes concentrations d'odeurs et de vapeurs.
- Nous vous recommandons de mettre l'appareil en marche avant de procéder à la cuisson et de le laisser fonctionner quelques minutes encore après la cuisson, jusqu'à ce que toute odeur ait disparu. Pour cela, utilisez le minuteur.
- Pour que l'appareil fonctionne correctement, les fenêtres de la cuisine doivent rester fermées. Vous pouvez, en revanche, ouvrir une fenêtre dans une pièce adjacente (fig. 2).
fig.2
Débranchez l'appareil avant de procéder à l'entretien et au nettoyage de l'appareil. Le non-respect des instructions de nettoyage de l'appareil et des filtres peut occasionner des incendies. Veuillez respecter strictement les consignes d'entretien.
Un entretien régulier de votre appareil est une garantie de bon fonctionnement, de bon rendement et de durabilité.
Les filtres à graise métalliques
Ils doivent être nettoyés lorsqu'levoyant « Eclairage » s'allume toutes les 30 heures d'utilisation environ, ou une fois par mois minimum.
Utilisez une brosse, de l'eau chaude et un détergent doux. Rincez-les et séchez-les soigneusement avant de les remettre en place.
Pour retirer les filtres métalliques
- Mettez à l'arrêt l'éclairage et la hotte en appuyant sur les touches correspondantes.
- Poussez les arrêts vers l'intérieur de la hotte et tirez les filtres vers le bas (fig. 3).
- Après le nettoyage, remettez en place les filtres métalliques.
fig.3
La carrosserie
Lavez-la à l'eau tiède avec un détergent doux (produit pour la vaisselle par exemple). N'employez jamais de produits abrasifs (ni éponge avec une face abrasive) ou caustiques.

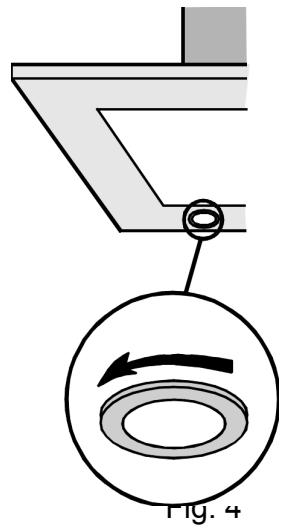

Pour remplaçer les ampoules d'éclairage
- Débranchez l'appareil.
- Retirez les filtres métalliques (fig. 3).
- Dévissez la bague dans le sens contraire aux aiguilles d'une montre et ôtez l'ampoule (fig. 4).
- Remplacez les ampoules défectueuses par une lampe identique et de même puissance (20 W max).
| SYMPTOMES | SOLUTIONS |
| La hotte ne fonctionne pas ... | Vérifiez que : • il n'y a pas de coupure de courant • une vitesse moteur a été effectivement sélectionnée. |
| La hotte a un rendement insuffisant ... | Vérifiez que : • la vitesse moteur sélectionnée est suffisante pour la quantité de fumée et de vapeur dégagée. • La cuisine est suffisamment aérée pour permettre une prise d'air. • le tuyau et la sortie de la hotte ne sont pas obstrués. |
| La hotte s'est arrêtée au cours du fonctionnement... | Vérifiez que : • il n'y a pas de coupure de courant. • le dispositif à coupure bipolaire ne s'est pas enclenché. Appuyez sur la touche Marche/Arrêt. Attendez. Appuyez de nouveau sur la touche Marche / Arrêt. |
Garantie contractuelle
Pendant 1 an à compter de la mise en service, le constructeur remplacera les pièces défectueuses, sauf dans les cas prévus au chapitre «Réserves».
Conditions d'application :
Pour l'application de cette garantie, vous nevez vous adresser au distributeur qui vous a vendu l'appareil et luiprésenté le Certificat de Garantie. En complément, le Distributeur Vendeur pourra ou non prendre à sa charge les frais de main d'œuvre, ainsi que les frais de déplacement et de transport, selon les conditions de vente qu'il pratique.
Réserves :
Nous attirons votre attention sur le fait que cette garantie ne pourrait être appliquée :
- si les déteriorations proviennent d'une cause étrangère à l'appareil (chocs, variations anormales de la tension électrique, etc.) ou du non-respect des conditions d'installation ou d'utilisation indiquées dans cette Notice d'Utilisation, faute de manœuvre, négligence,
installation défectueuse ou non conforme aux règles et prescriptions imposées par les organismes de distribution de l'électricité, de l'eau, du gaz, etc.
- si l'utilisateur a apporté une modification sur le matériel ou enlevé les marques ou numéro de série.
- si une réparation a été effectuée par une personne non agréée par le constructeur ou le vendeur.
- si l'appareil a été utilisé à des fins commerciales ou industrielles ou pour d'autres buts que des buts ménagers pour lesquels il a été consu.
- si l'appareil a été acheté ou réparé hors du territoire français.
Garantie légale
Les dispositions de la garantie contractuelle ne sont pas exclusives du besoin, au profit de l'acheteur, de la garantie légale pour defaults et vices cachés, la dite garantie s'appliquant en tout état de cause dans les conditions des articles 1641 et suivants du Code Civil.
Garantie europeenne ARTHUR MARTIN / electrolux
Si vous deviez déménager vers un autre pays d'Europe, la garantie accompagne votre appareil jusqu'à votre nouvelle résidence, aux conditions suivantes :
La date de départ de la garantie est la date d'achat du produit. La durée de la garantie ainsi que son étendue (pièces et/ou main d'œuvre) sont celles en vigueur dans le nouveau pays où l'appareil est utilisé. Le bénéficiaire de la garantie est la propriété de l'appareil. La garantie ne peut être cédée ou transférée à une autre personne. ■ Notre nouvelle résidence est dans l'Union Européenne ou dans un pays de l'Association Européenne de Libre Echange. L'appareil est installé et utilisé conformément aux instructions de la notice d'utilisation, et utilisé à des fins domestiques normales (ceci excluant notamment tout usage intensif,
professionnel ou semi-professionnel).
L'appareil est installé conformément aux normes de sécurité et à la législation en vigueur dans votre nouveau pays de résidence.
Pour toute question concernant la garantie européenne, vous pouvez prendre contact avec l'un de nos Services Consommateurs :
034462222 BP 50142 - 60307 Senlis cédex
L + 49 (0)9113232600
+ 0434 1678 47053 (uniquement à partir de l'Italie)
+ 08705 950 950 (uniquement à partir du Royaume-Uni)
+46 (0)20 78 77 50
Service apres VENTE
En cas d'anomalie de fonctionnement, reportez-vous à la rubrique « EN CAS D'ANOMALIE DE FONCTIONNEMENT ». Si malgré toutes les vérifications une intervention s'avère nécessaire, le vendeur de votre appareil est le premier à intervenir. A défaut (déménagement de votre part, fermeture du magasin où vous avez effectué l'achat...), veillez consulter l'Assistance Consommateurs qui vous communiquera l'adresse d'un service après vente.
En cas d'intervention sur votre appareil, exigez du Service Après-Vente les Pièces de Rechange certifiées Constructeur.
Plaque signalétique
En appelant un Service Après-Vente, indiquez-lui le modèle, le numéro de produit et le numéro de série de l'appareil. Ces indications figurent sur la plaque signalétique située sur votre appareil.
Dimensions
Haut.: 744-1184 mm
Larg.: 900 mm (Modèle AFC 9200)
1200 mm (Modèle AFC 1200)
Prof.: 500 mm
Tension secteur
230 - 240 V
Classe de sécurité électrique
Eclairage
2 × 20 ~W
Cet appareil est conforme aux Directives Communautaires suivantes :
73/23 CEE 19/02/73 (Basse Tension) et modifications successives, 89/336 CEE 03/05/89 (Compatibilité Electromagnétique) et modifications successives.
Votre appareil ne peut être branché qu'en 230 V monophasé.
Vérifiez que la puissance de l'installation est suffisante et que les lignes sont en bon état et peuvent supporter l'intensité absorbée par l'appareil, compte tenu des autres appareils branchés.
Calibre des fusibles en ligne (un par phase) 10 A en 230V
Important
L'installation doit être réalisée conformément aux règles de l'art, aux prescriptions de la norme NF. C.15.100 et aux prescriptions de l'E. D. F.
Utilisez un socle de prise de courant comportant une borne de mise à la terre, qui doit être obligatoirement raccordée conformément à la norme NF. C.15.100 et aux prescriptions de l'E. D. F. ; cette prise de courant doit impérativement être accessible.
Dans le cas où l'appareil est relié aux canalisations électriques fixes, un dispositif de séparation bipolaire ayant une distance d'ouverture des contacts d'au moins 3 mm doit être prévu dans l'installation fixe.
Le cordon secteur est à 3 conducteurs. Si le câble d'alimentation est endommagé, il doit être remplacé par un câble d'alimentation certifié. Cette opération ne peut être effectuée que par une personne habilitée, par votre vendeur, ou par le fabricant.
L'appareil ne doit pas être raccordé à l'aide d'un prolongateur ou d'une prise multiple. Vérifiez que la prise de terre est conforme aux règlements en vigueur.
Notre responsabilité ne saurait être engagée pour tout incident ou accident provoqué par un raccordement électrique non conforme ou par une mise à la terre inexistante ou défectueuse.
Branchement au moteur séparé
Faites la connexion électrique entre la hotte et le moteur extérieur en utilisant les borniers de raccordement appropriés (Fig.5) : enlevez l'objet A et le couvercle B du boîtier de raccordement ; fixez le câble de raccordement du moteur au bornier de raccordement C ; remontez l'objet A et le couvercle B du boîtier de raccordement ; l'autre extrémité du câble doit être fixée au bornier de raccordement du moteur extérieur.
Fig. 5
Installation
Assurez-vous que l'appareil, une fois installé, est facilement accessible à un technicien, dans l'éventualité d'une intervention. Une installation incorrecte remet en cause la sécurité de cette hotte.
L'installation doit être effectuée par une personne qualifiée et conforme aux réglementations locales concernant l'évacuation d'air vicié et selon les normes en vigueur.
Installez la hotte à une distance de sécurité d'au moins 65 cm d'un plan de cuisson électrique, gaz ou mixte (fig. 6).
Avant d'installer la hotte
- Percez dans le mur 4 trous correspondant aux supports métalliques. Utilisez pour cela le gabarit de perçage. Veillez à prévoir un positionnement par rapport au plan de cuisson respectant la distance de sécurité (fig. 6).
- Fixez les supports métalliques au mur à l'aide des vis (A) et chevilles (fig. 7).
- Retirez les filtres àGRAISSE METALLIQUES (voir chapitre «ENTRETIEN ET NETTOYAGE»).
Pour fixer la hotte au mur
- Accrochez la hotte aux supports. Mettez-la de niveau en utilisant les vis de réglage B (fig. 7).
- Repérez l'emplacement des 2 trous à réaliser (correspondant aux vis C). Décrochez la hotte puis percez les trous 8mm. Placez les chevilles dans les trous.
- Accrochez la hotte et fixez-la définitivement à l'aide des 2 vis C (fig. 7).
- Mettez en place les filtres à graisse métalliques.
Pour installer la cheminée
- Fixez l’étrier du support au plafond et/ou au mur à l’aide des chevilles et vis dans les trous que vous aurez préalablement percés (fig. 8). Ce support doit être fixé à 3 - 4 mm au-dessous du plafond, centré par rapport à la hotte située en dessous, et de niveau.
- Fixez un tuyau couple en matière autoextinguible de 0150 mm (non fourni) sur la buse et raccordez-le au moteur extérieur.
- Procéder au raccordement électrique (voir chapitre « BRANCHEMENT ELECTRIQUE »).
- Positionnez les cheminées assemblées sur la hotte.
- Fixez la cheminée supérieure à l'aide des 2 vis (fig. 9).
- Rabaissez la cheminée inférieure en la posant délicatement et fixez-la au moyen de 4 vis en manœuvrant de l’intérieur de la hotte (fig. 10) après avoir retiré les filtres métalliques.
- Replacez les filtres à graisse métalliques.
Les assage rendements s'obtiennent avec des tuyaux courts et directs.
Le tuyau d'évacuation doit être d'un diamètre de 150 mm.
Il doit être en matière auto-extinguible.
La longueur totale du tuyau jusqu'à l'évacuation ne doit pas excéder : 3 mètres, avec un coude, 2 mètres, avec deux coudes.
Sur les segments horizontaux, le tuyau doit avoir une légère inclinaison vers le haut (10 % environ), afin de faciliter l'évacuation de l'air.
Pour maintenir le tuyau et assurer une étanchéité, utilisez des colliers de serrage (non fournis avec l'appareil).
Le raccordement peut se faire sur un conduit extérieur. Dans les appartements modernes, seules les gaines de ventilation prévues à cet effet peuvent être employées.
Ne raccordez jamais la hotte à des conduits d'évacuation de fumées utilisés par des carreaux fonctionnant avec une source d'énergie autre que l'électricité.
fig.7
Iiy. o
Tig. 9
fig.10
En cas de dysfonctionnement, le vendeur de votre appareil est le premier habilité à intervenir.
À défaut (déménagement de votre part, fermeture du magasin où vous avez effectué l'achat...), veuillez consulter :
L'Assistance Technique Consommateurs pour toutes questions techniques.
Le Service Conseil Consommateurs pour toutes questions ou informations concernant l'utilisation de votre appareil ou pour toutes autres questions commerciales.
Vous trouverez ci-dessous les coordonnées de ces deux services
En cas d'intervention sur votre appareil, exigez du Service Après-Vente les Pièces de Rechange certifiées Constructeur.
En appelant un Service Après-Vente, indiquez-lui toutes les références et numéros (PNC, N° de série,...). Ces indications figurent sur la plaque signalétique.
Assistance Technique Consommateurs
Arthur Martin Electrolux
BP20139 - 60307 SENLIS Cedex
Tél: 03 44 62 27 73
e-mail : arthur.frs@notes.electrolux.fr
Permanence du lundi au vendredi de 8 h 30 à 12 h 30 et de 13 h 30 à 18 h 00
Choisir un nouvel appareil et/ou conseils d'utilisation
Service Conseil Consommateurs
Arthur Martin Electrolux
BP50142 - 60307 SENLIS Cedex
Tél: 03 44 62 22 22 Fax: 03 44 62 21 54
e-mail: service-client.fr@electrolux.fr
Permanence téléphonique du lundi au vendredi de 8 h 30 à 18 h 00
Dans le souci d'une amélioration constante de nos produits, nous nous réservons le droit d'apporter à leurs caractéristiques toutes modifications liées à l'évolution technique (décret du 24.03.78).
