FOIRE AUX QUESTIONS - KF 7534 S1 MIELE

Comment régler la température du réfrigérateur MIELE KF 7534 S1 ?

Pour régler la température du réfrigérateur, utilisez le panneau de commande situé à l'intérieur. Tournez le bouton de réglage jusqu'à ce que la température souhaitée soit affichée. La température recommandée pour le réfrigérateur est de 4°C.

Que faire si le réfrigérateur ne refroidit pas correctement ?

Vérifiez d'abord que la porte est bien fermée. Assurez-vous que la température est correctement réglée. Si le problème persiste, vérifiez que le condenseur n'est pas obstrué et nettoyez-le si nécessaire. Consultez le manuel pour plus de détails.

Comment dégivrer le congélateur du MIELE KF 7534 S1 ?

Pour dégivrer le congélateur, éteignez l'appareil et retirez tous les aliments. Laissez la porte du congélateur ouverte pour permettre à la glace de fondre. Nettoyez l'intérieur avec un chiffon doux une fois la glace fondue.

Pourquoi y a-t-il de l'eau au fond du réfrigérateur ?

Cela peut être dû à un problème de drainage. Vérifiez que le trou de drainage à l'intérieur du réfrigérateur n'est pas bouché. Nettoyez-le avec un coton-tige ou un petit goupillon pour assurer un bon écoulement de l'eau.

Comment remplacer l'ampoule du réfrigérateur ?

Pour remplacer l'ampoule, éteignez l'appareil et débranchez-le. Retirez le couvercle de l'ampoule en suivant les instructions du manuel. Remplacez l'ampoule par un modèle compatible de même puissance, puis remettez le couvercle en place.

Que faire si le réfrigérateur émet des bruits inhabituels ?

Certains bruits sont normaux, comme le bourdonnement du compresseur ou le crépitement lors du dégivrage. Si les bruits sont anormaux, vérifiez que l'appareil est bien nivelé et qu'aucun objet ne touche l'arrière de l'appareil. Si le problème persiste, contactez le service après-vente.

Comment économiser de l'énergie avec le réfrigérateur MIELE KF 7534 S1 ?

Assurez-vous que les portes sont bien fermées et que les joints sont en bon état. Ne placez pas d'aliments chauds à l'intérieur. Maintenez la température à 4°C pour le réfrigérateur et -18°C pour le congélateur pour une efficacité énergétique optimale.

Comment nettoyer les étagères et les bacs du réfrigérateur ?

Retirez les étagères et les bacs du réfrigérateur. Lavez-les à l'eau tiède savonneuse, rincez-les bien, puis laissez-les sécher avant de les remettre en place. Évitez d'utiliser des produits abrasifs qui pourraient endommager les surfaces.

MODE D'EMPLOI KF 7534 S1 MIELE

Combines réfrigérateur-congélateur

KF 7532 S-1

KF 7534 S-1

Lisez impérativement ce mode d'emploi avant d'instruire et de mettre en service cet appareil. Vous vous protégerez ainsi et éviterez de déterminer vosseyeareil.

Table des matières

Description de l'appareil 4 Votre combination aipal protection de l'environnement 5 Prescriptions de sécurité et mises en garde 6 Enclenchement et arrêt de l'appareil 10 En cas d'absence prolongée. 11 Choix de la bonne température 12... dans la zone réfrigération 12... dans la zone congélation 12 Réglage de la température 12 Affichage de la température de la zone congélation. 13 Alarme sonore 14 Enclenchement du système d'alarme 14 Désactivation de l'alarme sonore 14 Utilisation de la fonction Superfrost 15 Processus de congélation pour les produits frais 15 Fonction Superfrost 15 Rangement des denrées dans la partie réfrigération 17 Les différentes zones de température de votre réfrigérateur 17 Partie la plus froide de la zone réfrigération 17 Partie la plus chaude de la zone de réfrigération. 17 Aliments pour lesquels la conservation au réfrigérateur est déconseillée. 17 Stockage des denrées 18 Fruits et légumes 18 Économie d'énergie. 18 Intérieur modulable 19 Déplacement des tablettes 19 Demi-tablette 19 Déplacement des balconnets de la contreporte 19 Déplacement de la cloison de maintien pour bouteilles 19 Conseils pour la congélation et la conservation 20 Pouvoir de congélation maximal 20 Conservation de produits surgelés 20 Congélation de produits frais. 20 Conseils pour la congélation 20 Emballage 21 Avant la congélation 21 Mise en congélation 21

Calendrier de congélation 22 Système de repêrage pour produits congelés 22 Décongélation de produits congélés 22 Préparation des glaçons 23 Rafraîchissement rapide de boissons 23 Tablettes de congélation 23 Accumulateur de froid 24 Dégivrage 25 Zone réfrigération 25 Zone congélation 25 Entretien 27 Carrosserie, intérieur de l'appareil, accessoires 27 Grilles d'aération 27 Joints de porte 27 Grille métallique à l'arrière de l'appareil 28 Pannes - Que faire ? 29 Service Après Vente 32 Branchement électrique 33 Conseils d'installation 34 Lieu d'installation 34 Classe climatique 34 Aération 34 Sécurité de transport des poignées de porte 34 Installation de l'appareil 34 Ajustage de l'appareil 34 Inversion du sens d'ouverture de porte 35 Encastrement 37

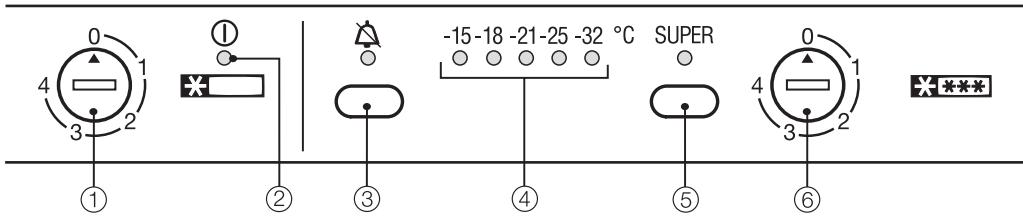

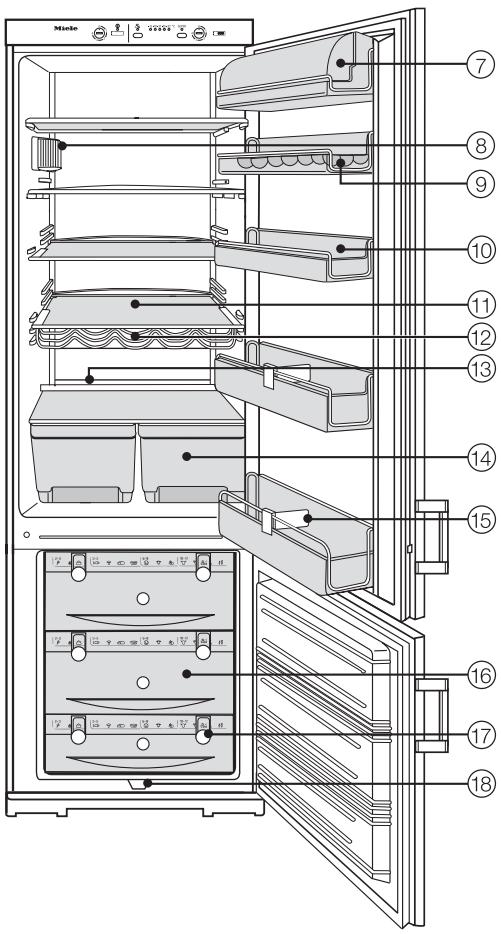

① Bouton "Marche/Arrêt" et thermostat Zone réfrigération ② Voyant Zone réfrigération ③ Touche et voyant "Suppression alarme sonore"

⑦ Compartiment à beurre et fromage Eclairage interieur ⑨ Boîtes à oeufs 10 Balconnet ⑪ Tablette (verre ou fil) ⑫ Clayette range-bouteilles (selon modele) 13 Conduit et orifice d'évacuation pour eau de dégivrage 14 Bacs à fruits et légumes 15Cloison de maintain pour bouteilles

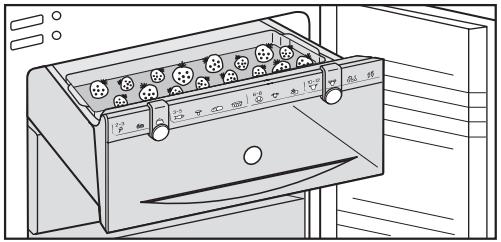

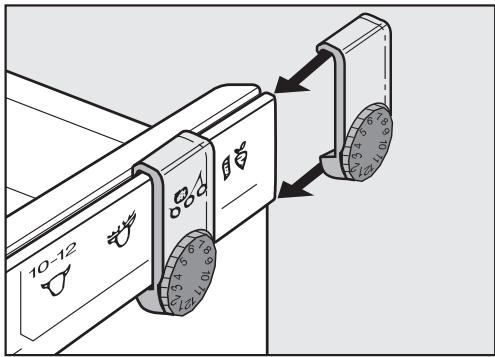

16 Tiroir avec calendrier de congélation ⑦ Système de répérage pour produits congelés 18 Conduit de vidange pour eau de dégivrage

④ Afficheur de température zone congélation ⑤ Touche Superfrost et voyant (6) Bouton "Marche/Arrêt" et thermostat Zone congélation

Enlèvement de l'emballage

L'emballage protège l'appareil contre les avaries du transport. Les matériaux utilisés sont choisis en fonction de critères écologiques de façon à en faciliter le recyclage.

Le recyclage de l'emballage économise les matières premières et réduit le volume des déchets à éliminer. En principe, votre revendeur reprend l'emballage.

Enlèvement de l'ancien appareil

Les anciens appareils contiennent souvent encore des matériaux recyclables. Remettez-le à votre revendeur lors de la livraison d'un nouvel appareil ou à une décharge assurant le recyclage des matériaux.

Veillez à ne pas endommager les tubulures du circuit frigorifique de votre réfrigérateur jusqu'à son enlèvement vers une décharge assurant le recyclage des matériaux. On évitera ainsi que le fluide frigorifique contenu dans le circuit et l'huile contenue dans le compresseur ne soient libérés dans l'environnement.

Suivez également les indications fournies au chapitre "Prescriptions de sécurité et mises en garde" lorsque vous vous débarrasserez de votre ancien appareil.

Cet appareil répond aux prescriptions de sécurité en vigueur. Néanmoins, une utilisation incorrecte peut entraîner des dommages corporels et matériels.

Lisez attentivement la notice avant de mettre en service votre appareil. Elle vous fournit des informations importantes concernant l'encastrement, la sécurité, l'utilisation et la maintenance de votre appareil. Vous assurez ainsi votre propre protection et évitez de déterminer l'appareil.

Conservez soigneusement cette notice et remettez-la à un éventuel futur propriétaire.

Utilisation correcte

Ce combiné est strictement réservé à un usage domestique.

Utilisez cet appareil uniquement pour réfrigérer des aliments, conserver des produits surgelés, congeler des produits frais et préparer de la glace.

Toute autre utilisation est interdite et peut être dangereuse. Le fabricant ne peut être tenu responsable de dommages dus à une utilisation inappropriée ou à une manipulation erronée.

Sécurité technique

Le fluide réfrigérant contenu dans cet appareil est de l'isobutane (R600a), un gaz naturel très écologique mais combustible. Il ne détruit pas la couche d'ozone et n'accentue pas l'effet de serre. L'utilisation de ce fluide réfrigérant écologique a entraîné une amplification des bruits de fonctionnement de l'appareil. En plus des bruits produits par le compresseur, on peut entendre des bruits d'écoulement dans tout le circuit frigorifique. Ces effets sont inévitables mais n'ont cependant aucune incidence sur le bon fonctionnement de l'appareil.

Veillez à ne déterminer aucune pièce du circuit frigorifique lors du transport et de l'installation de l'appareil. ATTENTION : ce fluide est dangereux pour les yeux ! Si des pièces sont endommagées :

• Évitez de placer l'appareil près de flammes ou de sources de chaleur.
• Débranchez l'appareil. - Aérez la pièce dans laquelle se trouve l'appareil pendant quelques minutes. - Avertissez le SAV.

La taille de la pièce où est installé le combiné doit être proportionnelle à la quantité de frigorigène contenue dans l'appareil. Une fuite éventuelle peut former un mélange gaz-air inflammable dans les pièces trop petites.

Le volume de la pièce doit être d'au moins 1m³ pour 8 g de frigorigène. La quantité de frigorigène est indiquée sur la plaque signalétique à l'intérieur de l'appareil.

Comparez les indications électriques (tension et fréquence) portées sur la plaque signalétique de l'appareil avec celles du réseau avant de le brancher. Les données doivent impérativement coïncider pour éviter toute dépréciation de l'appareil. Interrogez un électricien en cas de doute. La sécurité électrique de cet appareil n'est garantie que s'il est raccordé à un système de mise à la terre homologué. Il est très important que cette condition de sécurité élémentaire, et en cas de doute, toute l'installation domestique soient contrôlées par un professionnel. Le fabricant ne peut être tenu responsable de dommages causés par une mise à la terre manquante ou défectueuse (décharge électrique...). Le bon fonctionnement de l'appareil est garanti uniquement si celui-ci est monté et raccordé conformément à la notice. Le montage et la mise en service de cet appareil sur des unités mobiles (des bateaux par exemple) ne peuvent être effectués que par des entreprises spécialisées ou des professionnels, sous réserve qu'ils respectent les conditions de sécurité nécessaires ou bon fonctionnement de l'appareil. Les interventions techniques ne doivent être exécutées que par des professionnels. Les travaux d'installation, d'entretien ou de réparation incorrects peuvent entraîner de graves dangers pour l'utilisateur, pour lesquels le fabricant décline toute responsabilité.

L'appareil n'est déconnecté du réseau que lorsque l'une des conditions suivantes est remplie :

• la fiche de l'appareil est débranchée. Ne tirez pas sur le cordon, mais sur la fiche pour le débrancher.
• le fusible de l'installation est ôté.

N'utilise pas de rallonge pour brancher l'appareil au réseau, car elle ne garantit pas la sécurité nécessaire (risque de surchauffe).

Utilisation

Ne touchez pas les produits congelés avec les mains mouillées. Elles peuvent geler. Risque de blessures. Ne mangez jamais de glaçons ou d'esquimaux glacés, sorbets en particulier, qui sortent directement de la zone congélation. Les températures très basses des glaces peuvent geler les lèvres ou la langue. Ne recongelez jamais d'aliments décongelés partiellement ou totalement. Consommez-les le plus rapidement possible, car ils perdent leur valeur nutritive et s’abîment. Vous pouvez recongeler des aliments cuisinés préalablement. Ne stockez pas de produits explosifs ou de produits contenant des gaz propulseurs combustibles (bombe aérosol par exemple). L’enclenchement du thermostat peut provoquer des étincelles, qui pourrait faire exploser les mélanges inflammables.

Prescriptions de sécurité et mises en garde

Placez les alcools forts verticalement dans la zone de réfrigération et veillez à ce que les bouteilles soient fermées bien hermétiquement.

N'entreposez pas de boîtes de conserve ni de bouteilles de boissons contenant du gaz carbonique ou des liquides dans la zone congélation. Les boîtes et bouteilles peuvent éclater. Vous pouvez vous blesser et endommager votre appareil.

Sortez les bouteilles que vous avez mises à rafraîchir dans la zone congélation au plus tard une heure après. Sinon elles peuvent éclater. Vous risquez de vous blesser et d'endommager votre appareil.

Ne consommez pas d'aliments stockés depuis longtemps, vous risquez de vous intoxicer.

La durée de conservation dépend de nombreux facteurs : degré de fraîcheur, qualité des aliments et température de conservation. Respectez les dates limites de conservation indiquées par le fabricant d'aliments.

N'utilisez pas d'objets pointus ou coupants pour :

• enlever les couches de givre ou de glace,
• décoller les glaçons et les alimentés pris dans la glace.

Sinon, vous endommagerez les plaques de congélation et l'appareil sera inutilisable.

Ne placez jamais d'appareils électriques ou de bougies dans l'appareil pour accélérer le dégivrage.

Vous pouvez endommager le plastique.

N'utilise pas de bombes dégivrantes.

Elles peuvent former des gaz explosifs, contenir des solvants ou des agents propulsants qui endommagent le plastique et sont nocifs pour la santé.

Ne traitez pas les joints de porte avec des huiles ou des graisses, sinon ils deviennent poreux à la longue. Ne mettez pas d'huile alimentaire dans la contreporte, une éventuelle fuite pourrait fissurer le plastique. Ne recouvrez pas les grilles d'aération de l'appareil.

Sinon l'aération n'est plus assurée, la consommation d'électricité augmente et des éléments de l'appareil peuvent être endommagés.

Cet appareil est prévu pour une certaine classe climatique (température ambience), dont il faut respecter les limites. La classe climatique est indiquée sur la plaque signalétique à l'intérieur de l'appareil.

Une températureambiante plus BASSE entraîne un arrêt prolongé du compresseur, de sorte que l'appareil ne peut fournir la température nécessaire.

N'utilisez en aucun cas de nettoyeur vapeur pour dégivrer ou nettoyer l'appareil. La vapeur peut pénétrer dans les pièces sous tension et provoquer un court-circuit.

Élimination de l'ancien appareil

Détruirez la serrure à ressort ou à pêne de votre ancien appareil, dont vous pouvez vous débarrasser. Vous éviterez que les enfants ne s'y enferment en jouant au péril de leur vie. Mettez hors d'usage les appareils inutilisables. Débranchez l'appareil et sectionnez le cordon d'alimentation. N'endommagez aucune pièce du circuit frigorifique en

• perçant les conduits de l'évaporateur contenant du frigorigène.
• coudant les tubulures.
• rayant les revêtements de surface.

Les projections de frigorigène peuvent provoquer des lésions oculaires.

Le fabricant ne peut être tenu responsable de dommages dus au non-respect des prescriptions de sécurité et mises en garde.

Avant la première utilisation

Nettoyez l'intérieur de l'appareil et les accessoires à l'eau tiède, puis séchez le tout avec un chiffon.

Après le transport, laissez reposer l'appareil 1/2 heures à 1 heures avant de le brancher. C'est très important pour garantir son bon fonctionnement ultérieur.

Enclenchement de l'appareil

Les zones réfrigération et congélation sont dotées de commandes séparées qui vous permettent de n'en enclencher qu'une (réfrigérateur seul ou congélateur seul), si besoin est.

Réfrigération

Tournez le bouton Marche/Arrêt de la zone réfrigération vers la droite avec une pièce de monnaie.

Tournez le bouton Marche/Arrêt jusqu'à la butée sans forcer, puis revenez en sens inverse, sinon il sera détérioré.

Le voyant de la zone réfrigération s'allume. Celle-ci commence à produire du froid et l'éclairage de l'intérieur s'allume à l'ouverture de porte.

Congélation

Tournez le bouton Marche/Arrêt vers la droite avec une pièce de monnaie.

La diode de l'alarme sonore clignote. Un signal sonore retentit peu après, la zone congélation commence à produire du froid.

Laissez fonctionner la zone congélation pendant quelques heures avant d'y déposer des aliments pour que la température soit suffisamment BASSE.

Désactivation de l'alarme sonore

Appuyez sur la touche "Suppression Alarme sonore".

Celle-ci s'arrête de fonctionner. Le voyant reste allumé jusqu'à ce que la plage thermique sélectionnée soit atteinte.

Accumulateur de froid

(suivant modèles)

Placer l'accumulateur de froid dans le tiroir du haut ou sur la tablette de congélation pour gagner de la place. Il faut l'y laisser 24 heures pour qu'il produise sa puissance frigorifique maximale.

Arrêt de l'appareil

Tournez le bouton Marche/Arrêt vers la gauche en position "0" avec une pièce de monnaie.

Tous les voyants s'éteignent et la production de froid s'arrête.

En cas d'absence prolongée

Si vous n'utilisez pas l'appareil pendant une période relativement longue,

arrêtez l'appareil, débranchez-le, dégivre la zone congélation, nettoyez l'appareil et laissez les portes légèrement entrouvertes pour éviter les odeurs.

De la moisissure risque de se former si l'appareil reste arrêté un certain temps, non nettoyé et portes fermées.

Il est très important de sélectionner correctement la température pour bien conserver les aliments. Ceux-ci s'abiment vite sous l'action de micro-organismes et une bonne température de conservation peut retarder voire empêcher leur dégradation, puisqu'une température très BASSE ralentit le développement des micro-organismes.

La température à l'intérieur de l'appareil augmente

• en fonction de la fréquence et de la durée des ouvertures de porte,
• en fonction de la quantité d'aliments stockés,
• en fonction de la température des aliments frais,
• en fonction de la température ambiante de la pièce où est installé l'appareil. Celui-ci est prévu pour une certaine classe climatique (température ambiante) dont il faut respecter les limites.

... Dans la zone réfrigération

Nous recommandons une température de 5° C au milieu de l'appareil.

... Dans la zone congélation

Il faut obtenir une température de -18 °C pour congeler des aliments frais et les conserver longtemps.

Le développement des micro-organismes est largement stoppé à cette température. La décomposition des aliments par les micro-organismes redémarre lorsque la température remonte à -10 °C et ils se conservent moins longtemps.

C'est pour cette raison qu'il ne faut reconditionner des aliments décongelés partiellement ou totalement qu'après les avoir cuisinés. Les températures de cuisson élevées détruisent la plupart des micro-organismes.

Réglage de la température

Vous pouvez régler indépendamment la température de la zone réfrigération et de la zone congélation aux deux thermostats.

• Tournez les thermostats vers la droite d’un chiffre avec une pièce de monnaie.

Tournez les thermostats jusqu'à la butée sans forcer et revenez en arrière, sinon ils seront endommagés.

Plus le chiffre est élevé, plus la température dans l'appareil est basse.

Affichage de la température de la zone congélation

En fonctionnement normal, l'affichage sur le bandeau de commande indique la température de la zone la plus chaude de la zone congélation. À chaque affichage correspond une plage thermique de la zone congélation et non une température précise.

Lorsque vous modifiez la température au thermostat, contrôlez l'affichage environ 6 heures plus tard pour un appareil peu rempli et 24 heures plus tard pour un appareil plein, ceci pour que la température interne puisse se stabiliser. La précise température de congélation n'est obtenue qu'à ce moment-là. Corrigez éventuellement la température.

Une élévation de la température supérieure à -18 °C n'a pas de conséquence

• en cas d'ouverture de porte un peu longue pour décharger ou entreprendre de grosses quantités d'aliments surgelés,
• en cas de congélation d'aliments frais.

Si la température remonte pendant un temps relativement long, contrôlez si les aliments congelés décongèlent partiellement ou totalement. Dans le dernier cas, consommez-les aussi vite que possible.

Votre combiné est équipé d'une alarme sonore qui vous avertit de toute évolution de température anormale dans la zone congélation. L'alarme sonore se déclenche lorsque la température a atteint une plage thermique trop élevée. Le voyant de l'alarme sonore se met à clignoter. Si une plage thermique trop élevée est détectée, vérifie le réglage sur le thermostat.

L'alarme sonore et visuelle se déclenche toujours

• lorsque la porte reste ouverte pendant un certain temps pour déposer, trier ou sortir des produits congelés,
• lors de la congélation d'une grosse quantité d'aliments,
• en cas de panne de courant relativement longue.

Enclenchement du système d'alarme

Le système d'alarme est automatiquement toujours prêt à fonctionner. Il est enclenché d'office.

Désactivation de l'alarme sonore

L'alarme sonore s'arrête et le voyant s'éteint dès que la plage thermique sélectionnée est atteinte dans la zone de congélation. Si néanmoins l'alarme sonore vous gêne, vous pouvez la couper plus tout.

Appuyez sur la touche "Suppression Alarme sonore".

Celle-ci s'arrête. Le voyant de l'alarme reste allumé et ne s'éteint que lorsque la plage thermique sélectionnée est atteinte. Le système d'alarme est ainsi à nouveau prêt à fonctionner.

Processus de congélation pour les produits frais

Les aliments frais doivent être congélés à cœur aussi rapidement que possible afin de conserver leur valeur nutritive, leurs vitamines, leur aspect et leur goût.

Plus les aliments sont congélés lentement, plus les cellules perdent de liquide et se contractent.

Seule une partie du liquide perdu est restituée aux cellules lors de la décongélation.

Cela signifie en pratique que les aliments perdent une grande partie de leur jus, reconnaissable au fait qu'ils baignent dans une certaine quantité de liquide à la décongélation.

Lorsque les aliments ont été congelés rapidement, les cellules perdent beaucoup moins de liquide et elles se contractent beaucoup moins.

Elles retrouvent presque tout leur jus à la décongélation.

Fonction superfrost

Pour congeler les aliments dans les meilleures conditions, enclenchez la fonction Superfrost avant de les stocker dans la zone congélation.

Exceptions :

• lorsque vous déposez des aliments déjà congelés dans votre congélateur.
• lorsque vous congélez seulement 2kg d'aliments max. par jour.

Enclenchement de la fonction superfrost

Il faut enclencher la fonction Superfrost 4 à 6 heures avant de déposer les aliments à congeler. Si vous utilisez le pouvoir de congélation maximal de votre appareil, activez la fonction Superfrost 24 heures au préalable.

Enoncez la touche Superfrost, le voyant s'allume.

La température diminue, car l'appareil fonctionne à plein rendement.

Arrêt de la fonction superfrost

Elle s'arrête automatiquement après 50 heures. Le voyant s'extingue et le congélateur se remet à fonctionner à puissance frigorifique normale.

Appuyez sur la touche Superfrost vous-même dès qu'une température constante d'au moins -18 ^ C est atteinte afin d'économiser l'énergie.

Appuyez sur la touche Superfrost, le voyant s'éteint.

L'appareil fonctionne à nouveau à puissance normale.

Les différentes zones de température de votre réfrigérateur

Dans la partie réfrigération, la circulation naturelle de l'air entraîne la formation de zones de température. L'air froid, par exemple, descend vers le bas de l'appareil. Utilisez les différentes zones de température de façon appropriée pour ranger les aliments!

Partie la plus froide de la zone réfrigération

La partie la plus froide est située au-dessus des bacs à légumes.

Rangez-y les denrées périssables et fragiles, telles que :

• poisson, viande et volaille
• charcuterie, plats cuisine,
• plats à base d'œufs ou de crème
• pâté frais, pâté à gâteau, à pizza ou à quiche, fromage au lait cru et autres produits à base de lait cru,
• légumes cuits sous un emballage plastique et tous les aliments frais dont la date de péremption est fonction d'un stockage à 4°C.

Partie la plus chaude de la zone de réfrigération

Elle est située dans la partie supérieure de la contreporte. Elle est idéale pour la conservation du beurre (afin qu'il soit plus facile à tartiner) et des fromages (afin qu'ils conservent leur goût).

Ne stockez pas de produits explosifs ou contenant des gaz propulseurs combustibles (bombe de crème chantilly...). Risque d'explosion!

Stockez les bouteilles d'alcool fort verticalement, dans des bouteilles fermées de façon totalement étanche.

Ne stockez pas d'huile dans la contreporte. Une éventuelle fuite pourrait en effet provoquer des fissures dans le plastique de celle-ci.

Les aliments ne doivent pas toucher la paroi arrière, sinon ils peuvent geler.

Aliments pour lesquels la conservation au réfrigérateur est déconseillée

Certains aliments ne se conservent pas bien au réfrigérateur :

• Fruits et légumes ne supportant pas le froid : bananes, avocats, papayes, fruits de la passion, aubergines, poivrons, tomates et concombres
• fruits encore verts
• pommes de terre
• parmesan.

Stockage des denrées

Emballez ou couvrez systématiquement les denrées. Vous évitez ainsi la propagation d'odeurs, le dessèchement des aliments et la transmission de bactéries. Le réglage correct de la température et une hygiène correcte retardent la prolifération de bactéries telles que la salmonelle.

Fruits et légumes

Vous pouvez conserver les fruits et légumes dans les bacs sans les emballer. Cependant, certains légumes dégagent des gaz qui accélèrent le processus de vieillissement. D'autres réagissent à ces gaz. Il est donc déconseillé de mélanger certains fruits et légumes dans un même bac.

Fruits qui dégagent des gaz :

Pommes, abricots, poires, nectarines, pêches, prunes, avocats et figues.

Fruits et légumes qui réagissent aux gaz dégagés par d'autres aliments :

Kiwis, brocolis, chou-fleur, choux de Bruxelles, mangues, melons, pommes, abricots, concombres, tomates, poires, nectarines et pêches.

Économie d'énergie

• La température à l'intérieur de l'appareil remonte si la porte est ouverte fréquemment et longtemps. Le compresseur doit fonctionner plus longuement pour maintenir la température à l'intérieur de l'appareil. La porte doit être ouverte le moins souvent et le moins longtemps possible.
• Si votre appareil est mal rangé, vous passerez davantage de temps porte ouverte à rechercher les aliments, provoquant ainsi une remontée de la température! Rangez bien les aliments.
• Laissez d'abord refroidir les plats et boissons chaudes avant de les mettre dans l'appareil.
• Ne serrez pas trop les aliments afin que l'air puisse circuler entre eux.

Déplacement des tablettes

Vous pouvez déplacer les tablettes en fonction de la hauteur des aliments à réfrigerer.

Tirez la tablette jusqu'à la butée et soulevez-la à l'avant pour la sortir. Réinstallez la tablette à l'endroit de votre choix, rebord arrière orienté vers le haut, pour éviter tout contact des aliments avec la paroi arrière.

Demi-tablette

(suivant modèle)

La partie avant de la demi-tablette peut être glissée avec précaution sous la partie arrière pour placer des alimentaires volumineux sur la tablette du dessous.

• Soulevez légèrement la partie avant de la tablette en verre puis glissez-la sous l'autre partie.

Déplacement des balconnets de la contreporte

• Soulevez les compartiments/balconnets et sortez-les vers l'avant. Réinstallez-les à l'endroit de votre choix. Veillez à ce qu'ils soient fixés correctement.

Déplacement de la cloison de maintien pour bouteilles

En modifiant la position de la cloison, vous évitez que les bouteilles ne se renversent à l'ouverture et à la fermeture de la porte.

Pouvoir de congélation maximal

Il ne faut pas dépasser le pouvoir de congélation maximal de votre appareil pour congeler à cœur les aliments le plus rapidement possible. Le pouvoir de congélation maximal est indiqué sur la plaque signalétique de votre appareil "Pouvoir de congélation... kg/24 h".

Conservation de produits surgelés

Pour conserver des produits surgelés vendus dans le commerce, contrôlez lors de l'achat dans le magasin :

• si l'emballage n'est pas abimé,
• la date limite de conservation,
• la température du congélateur du magasin. Si celle-ci n'atteint pas -18 °C, les produits surgelés se conserveront moins longtemps.

Prenez les produits surgelés en finissant vos courses et transportez-les dans un sac isotherme. - Rangez vos produits surgelés dans votre congélateur immédiatement à votre retour.

Ne recongelez jamais de produits décongelés partiellement ou complètement. Vous pouvez en revanche les recongeler après les avoir cuisinés.

Congélation de produits frais

Utilisez uniquement des produits frais et de première qualité pour les congeler.

Conseils pour la congélation

Aliments pouvant être congelés: viande, volaille, gibier, poisson, légumes, fines herbes, fruits crus, produits laitiers, pâtisserie, plats cuisinés. Aliments pour lesquels la congélation est déconseillée :

Raisins, salade, radis, oignons, pommes et poires entières crues, viandes grasses, mayonnaise.

• Blanchissez les légumes et les fruits après les avoir lavés avant de les congeler de façon à conserver leur couleur, leur goût, leur saveur et leur vitamine C. Plongez les légumes par portions 2 - 3 minutes dans l'eau bouillante. Sortez les légumes et faites-les refroidir rapidement à l'eau froide. Faites-les égoutter.
• La viande maigre se congèle mieux que la viande grasse et se conserve beaucoup plus longtemps.
• Séparez les côtelettes, steaks, escalopes, etc., avec une feuille plastique pour éviter une congélation en bloc.
• Ne salez pas et n'épicez pas les aliments crus et les légumes blanchis avant de les congeler. Vous pouvez néanmoins saler et épicer légèrement les aliments cuisinés. La congélation modifie l'intensité du goût de certaines épices.
• Faites refroidir les aliments et boissons chaudes avant de les mettre au congélateur pour éviter un début de décong

Emballage

Congelez par portion.

Sacs de congélation plastique - Rouleaux de films à souder en polyéthylène - Feuilles d'aluminium - Barquettes de congélation

Emballages à éviter

• Papier d'emballage - Papier sulfurisé
• Cellophane Sacs poubelle
• Sacs plastique utilisés pour les courses.

Chassez l'air de l'emballage. Fermez l'emballage hermétiquement avec

• caoutchoucs
• clips en plastique
• attaches ou
• autocollants spéciaux pour congélation.

Vous pouvez bien entendu souder les sacs et films de congélation.

Inscrivez le contenu et la date de congélation sur l'emballage.

Avant la congélation

Si une quantité d'aliments frais supérieure à 2 kg doit être congelée, activez la fonction Superfrost quelque temps avant de mettre les aliments au congélateur (se reporter à la section "Fonction Superfrost" de cette notice).

Mise en congélation

La congélation des aliments peut s'effectuer à n'importe quel endroit de la zone de congélation, mais de préférence dans les tiroirs supérieur. Placez les aliments volumineux directement sur les plaques, où ils sont congélés très rapidement et dans les conditions de conservation. Sortez éventuellement un ou plusieurs tiroirs.

Ne stockez aucun produit congelé, même des boîtes plates, dans la fente d'aération entre la voûte de la zone congélation et la plaque frigorifique supérieure. Cet espace est indispensable à l'obtention d'une circulation d'air satisfaisante et au bon fonctionnement de l'appareil.

Chaque tiroir et chaque plaque supportent une charge maximale de 25 kg.

Conseils pour la congélation et la conservation

• Etalez bien les aliments à congeler sur le fond des tiroirs ou sur les plaques pour permettre une congélation à cœur la plus rapide possible. Veillez à ce que les emballages soient secs pour éviter qu'ils ne collent entre eux ou aux tiroirs.

Les produits frais mis en congélation ne doivent pas entrer en contact avec les alimentés déjà congelés pour ne pas provoquer un début de décongélation. 24 heures après qu'ils aient été stockés dans le congélateur, les alimentés frais sont congelés à cœur. Repositionnez alors le thermostat sur le réglage correspondant à la température désirée et désactivez la fonction Maxi-froid (si la température ambience de la pièce est supérieure à 18°C ).

Calendrier de congélation

Le calendrier de congélation sur les tiroirs indique la durée de conservation habituelle pour les différents types d'aliments lorsqu'ils ont été congelés frais.

Pour les produits surgelés achetés dans le commerce, il faut se rapporter à la durée de conservation indiquée sur l'emballage.

Système de réparation pour produits congelés

Ce système de repérage vous aide à garder en mémoire la durée de conservation de vos aliments.

Chaque tiroir est équipé de deux plaquettes à molette dotées de chiffres de 1 à 12 représentant les mois de l'année.

Coulissez la plaquette sur le rail de guidage en partant du bord du tiroir.

Placez la plaquette sur le type d'aliments et régalez la molette en fonction de la date de mise en congélation.

Décongélation de produits congélés

Vous pouvez décongeler les aliments

• au micro-ondes,
• au four en mode "Chaleur tournante" ou "Décongélation",
• au réfrigérateur.

Vous pouvez faire cuire les morceaux de viande ou de poissons partiellement décongelés dans une poêle chaude.

Vous pouvez décongeler les fruits à température ambiante dans leur emballage ou dans un saladier couvert.

En règle générale, les légumes se cuisent congèles à l'eau bouillante ou dans la graisse chaude. Le temps de cuisson est légèrement plus court que pour des légumes frais.

Ne recongelez jamais d'aliments complètement ou partiellement décongelés. Mais vous pouvez recongeler les aliments que vous avez préalablement cuisinés.

Préparation des glaçons

Appuyez sur le bouchon obturateur et remplissez le bac à glaçons. L'excédent d'eau s'écoule par le dégorgoir. - Remettez le bouchon obturateur en position afin de fermer le bac à glaçons et placez-le sur la tablette inférieure de la zone de congélation. Utilisez un objet plat (un manche de cuillère, par exemple) pour détacher le bac à glaçons de la tablette. Détachez les glaçons en toute facilité en plaçant le bac un court instant sous le robinet ou en tordant le bac.

Rafraîchissement rapide de boissons

Lorsque vous faites rafraîchir des boissons dans la zone congélation, sortez les bouteilles au maximum une heure au plus tard, sinon elles explosent.

Tablettes de congélation

(suivant modèles)

La tablette de congélation vous permet de congeler dans les meilleures conditions des fruits, fines herbes, légumes et autres petits aliments. Les alimentés conservent ainsi leur forme initiale et ne collent pas entre eux.

Répartissez les aliments sur la tablette de congélation. Suspendez la tablette de congélation dans l'un des tiroirs du haut.

Laissez les alimentés congeler pendant 10 à 12 heures. Versez-les ensuite dans un sac ou une barquette de congélation et rangez-les dans un tiroir.

Accumulateur de froid

(suivant modèles)

L'accumulateur de froid évite une brusque remontée de la température dans la zone de congélation en cas de coupure accidentelle de courant.

Placez l'accumulateur de froid dans le tiroir du haut directement sur les alimentes ou sur la tablette de congélation pour gagner de la place. Il développe sa pleine puissance de réfrigération lorsqu'on le laisse dans le congélateur pendant 24 heures.

En cas de panne de courant, placez l'accumulateur de froid directement sur les alimentents du tiroir du haut pour maintenir la durée de conservation la plus longue possible.

Vous pouvez également utiliser l'accumulateur de froid pour séparer les aliments frais des aliments déjà congelés.

Dans la glacière, il permet aussi de garder frais les aliments et boissons des pique-niques et en sac isotherme de faire des achats de surgelés sans risque d'interrompre la chaîne du froid.

Zone de réfrigération

Le fonctionnement du compresseur peut entraîner une formation de givre et de gouttes d'eau sur la paroi arrière de la zone réfrigération.

Vous n'avez pas à intervenir, puisque la zone réfrigération est équipée d'un dégivrage automatique.

L'eau du dégivrage s'écoule par un conduit et un petit tuyau dans le système d'évaporation à l'arrière de l'appareil.

Veillez à ce que l'eau du dégivrage puisse toujours s'écouler sans problème. Maintenez par conséquent le conduit et l'orifice d'écoulement toujours parfaitement propres.

Zone congélation

La zone de congélation n'est pas équipée d'un dégivrage automatique. Sinon, les produits congelés risqueraient de décongeler.

Du givre et de la glace se forment à la longue sur les plaques en fonctionnement normal, ce qui dégrade la production de froid et augmente la consommation d'électricité.

Ne grattez pas la couche de givre ou de glace, car vous pourriez endommager les plaques et l'appareil ne fonctionnerait plus.

Dégivrez la zone congélation régulièrement, au plus tard lorsqu'il s'est formé une couche de glace d'environ 5 mm. Il est préférible d'effectuer le dégivrage lorsque l'appareil est peu chargé ou vide.

Avant le dégivrage

• Enclenchez la fonction Superfrost pendant environ 4 heures avant d'effectuer le dégivrage. Les aliments congelés emmagasinent une réserve de froid et se conserveront ainsi plus longtemps à température ambiante.
• Sortez les produits congélés et posez l'accumulateur de froid directement sur les aliments. Enroulez-les dans plusieurs épaisseurs de papier journal ou dans une couverture et conservez-les dans un endroit frais jusqu'à ce que le congélateur soit à nouveau prêt à l'emploi. Sortez tous les tiroirs.

Pendant le dégivrage

Effectuez le dégivrage le plus rapidement possible. Plus le temps de stockage à température ambiante des produits congelés sera long, moins ils se conservent.

• Arrêtez la zone congélation avec le bouton "Marche/Arrêt". Laissez la porte de la zone congélation ouverte.

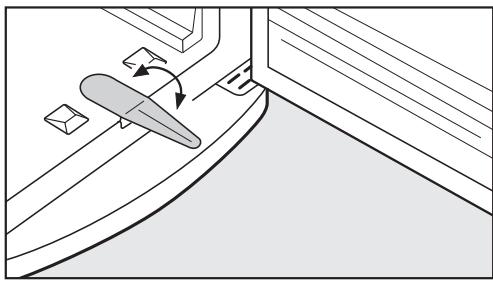

Sortez le petit conduit de vidange de l'eau de dégivrage.

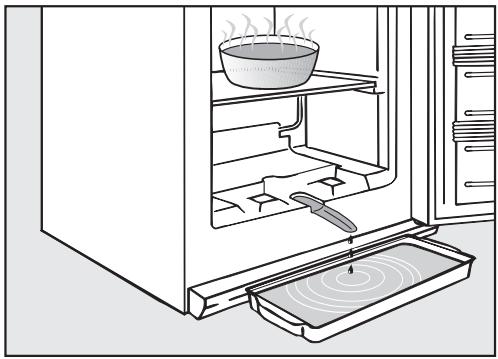

• Placez un récipient devant l'appareil pour recueillir l'eau du dégivrage. Veillez à ce que le récipient ne déborde pas.

Vous pouvez accélérer le dégivrage en plaçant deux casseroles d'eau chaude (pas bouillante) sur un dessous de plat dans l'appareil et en versant un peu d'eau chaude dans le tiroir du bas. Dans ce cas-là, laissez la porte de l'appareil fermée pour éviter une déperdition de chaleur.

Ne placez jamais d'appareils de chauffage électrique ni de bougies dans le congélateur, car ils peuvent endommager les pièces en plastique.

N'utilisez pas de bombes dégivrantes, car elles peuvent dégager des gaz explosifs, contenir des solvants ou des agents propulseurs qui endommagent les plastiques ou être nocives à la santé.

Après le dégivrage

Videz le récipient. Épongez les restes d'eau accumulés dans la zone congélation. Nettoyez la zone congélation et séchez-la. Repoussez le conduit de vidange. Fermez la porte de la zone de congélation et enclenchez la partie congélation. - Enclenchez la fonction Superfrost pour accélérer la production de froid dans la zone congélation. L'évoyant s'allume. Replacez les tiroirs avec les aliments congelés dans la zone de condensation dès que la température y est suffisamment BASSE. Désactivez la fonction Superfrost. L'évoyant s'éteint.

N'utilisez jamais de produits contenant du sable, de la soude, de l'acide, des solvants chimiques. Même les produits dits "sans agents abrasifs" sont à proscrire car ils enlèvent le brillant du plastique.

Veillez à ce qu'il n'y ait pas de pénétration d'eau dans la platine électronique, l'éclairage ni dans les grilles d'aération.

Ne faites jamais couler l'eau du nettoyage dans l'orifice d'écoulement pour l'eau du dégivrage.

N'utilisez jamais de nettoyeur vapeur. Celui-ci peut pénétrer dans les pièces de l'appareil sous tension et déclencher un court-circuit.

N'enlevez pas la plaque signalétique à l'intérieur de l'appareil. Vous en aurez besoin en cas de panne.

Avant le nettoyage

• Arrêtez l'appareil en tournant les deux boutons "Marché/Arrêt" sur "0". Sortez les aliments et reposez-les dans un endroit frais. Dégivrez la zone de congélation. Sortez toutes les pièces amovibles pour les nettoyer.

Carrosserie, intérieur de l'appareil, accessoires

Utilisez de l'eau tiède additionnée de produit à vaisselle liquide pour les nettoyer. Lavez toutes les pièces à la main, pas en lave-vaisselle. Le beurrier est lavable en lave-vaisselle.

Nettoyez la partie réfrigération au moins une fois par mois et la zone congélation après chaque dégivrage. Nettoyez le conduit et le petit tuyau de vidange dans la zone réfrigération plus souvent avec un bâtonnet pour permettre à l'eau de dégivrage de s'écouler sans problème. Rincez la carrosserie, l'intérieur de l'appareil et les accessoires à l'eau claire, puis séchez-les avec un chiffon. Laissez les portes de l'appareil ouvertes pendant un moment.

Grilles d'aération

Nettoyez les grilles d’aération régulièrement avec un pinceau ou un aspirateur. Les couches de poussières augmentent la consommation d’électricité.

Joints de porte

Ne traitez jamais les joints de porte avec de l'huile ou des graisses, sinon ils deviennent à la longue poudreux.

Ne nettoyer les joints qu'à l'eau claire, puis séchez-les à l'aide d'un chiffon.

Grille métallique à l'arrière de l'appareil

Il faut dépussiérer la grille métallique à l'arrière de l'appareil (échangeur de chaleur) au moins une fois par an. Les couches de poussière augmentent la consommation d'électricité.

Veillez à ne pas arracher, courber ou endommager le cordon ou autres composants en nettoyant la grille métallique.

Après le nettoyage

Replacez toutes les pièces dans la partie réfrigération. - Rangez les aliments dans la zone réfrigération, fermez les portes de l'appareil et enclenchez-le. - Enclenchez la fonction Superfrost pour accélérer la production de froid dans la zone congélation. Le voyant s'allume. Replacez les tiroirs contenant les aliments congelés dès que la température est suffisamment basse dans la zone congélation. Désactivez la fonction Superfrost en appuyant sur la touche. Le voyant s'éteint.

Les interventions sur les appareils électriques doivent être exécutées exclusivement par des professionnels. Les réparations incomplètes peuvent entraîner de graves dangers pour l'utilisateur.

Vous pouvez néanmoins remédier vous-même aux anomalies suivantes :

Que faire si...

Si vous entendez des bruits inhabituels après l'enclenchement de l'appareil, en particulier après la mise en service?

Arrêtez tout d'abord l'appareil pour contrôler les points suivants :

L'appareil est-il stable et bien calé ? - Contrôlez si les meubles contigus vibrent lorsque le compresseur se met en marche. Avez-vous veillé à ce que les tubulures à l'arrière de l'appareil puissent vibrer sans s'entrechoquer ? Avez-vous enlevé le serre-câble à l'arrière de l'appareil ? Sinon cela peut provoquer des bruits de vibration. - Les pièces amovibles sont-elles placées correctement dans l'appareil ? - Les bouteilles ou les recipients se touchent-ils ?

N'oubliez pas qu'on ne peut éviter les bruits de moteur et d'arrivée de fluide dans le circuit frigorifique.

... l'appareil ne produit pas de froid ?

• Contrôlez si le thermostat est bien réglé. Vérifiez si la fiche de l'appareil est bien enfournée dans la prise.
• Contrôlez si le fusé de l'installation domestique a sauté. Si oui, appelez le SAV.

... la porte de la zone congélation ne s'ouvre plus à la suite de plusieurs ouvertures ?

Cela n'est pas une panne. L'effet d'aspiration vous empêche de rouvrir la porte immédiatement.

... la température dans la zone réfrigération et/ou congélation est trop basse?

Sélectionnez un réglage plus faible au thermostat. - Vous avez oublié de désactiver la fonction Superfrost. Le voyant est allumé.

... la fréquence et la durée d'encagement du compresseur augmentent?

Vérifiez si les grilles d'aération sont obstruées ou poussiéreuses. - Contrôlez si la grille métallique (échangeur de chaleur) à l'arrière de l'appareil est poussiéreuse. - Vous avez ouvert souvent les portes de l'appareil et avez congélé de grosses quantités d'aliments frais.

Pannes - que faire ?

Vérifiez si les portes de l'appareil ferment correctement. - Contrôlez si les plaques de la zone congélation ne sont pas recouvertes d'une épaisse couche de givre. Si c'est le cas, dégivrez-la.

Dégagez-les avec un objet plat, manche de cuillère par exemple.

Vérifiez si la porte de la zone congélation ferme correctement. Dégivrez la zone de congélation et nettoyez-la.

Une épaisse couche de glace réduit la puissance frigorifique et augmente la consommation d'électricité.

La température de la zone congélation est trop élevée. Elle dépend du réglage au thermostat.

• Vous avez ouvert la porte de la zone congélation souvent ou vous avez congestionné de grosses quantités d'aliments frais.
• Vous avez sélectionné une température plus basse, mais l'appareil n'a pas encore atteint la température correspondante.
• Les orifices d'aération ont été recouverts.

Lorsque vous avez décelé la cause du dysfonctionnement et que vous y avez remédie, le voyant s'éteint et l'alarme sonore s'arrête.

… Levoyant de l'alarme sonore et l'afficheur de température -15 °c ou -18 °c clignotent simultanément ?

Il y a dysfonctionnement technique. Appelez le S. A. V.

Vérifiez si en appuyant sur la touche Superfrost, le voyant correspondant s'allume.

Si oui, le voyant de la zone réfrigération est défectueux. Appelez le SAV. Si le voyant Superfrost ne s'allume pas non plus, vérifiez : - si la fiche de l'appareil est correctement branchée. - si le fusible de l'installation domestique a sauté. Appelez le SAV., si le fusible ne reste pas enclenché.

L'éclairage est défectueux. Appelez le S. A. V.

L'éclairage intérieur ne fonctionne plus dans la zone réfrigération?

• Vous avez laissé la porte de la zone réfrigération ouverte pendant un temps relativement long? L'éclairage s'éteint automatiquement après une ouverture de porte de 15 minutes. Sinon l'ampoule est défectueuse : Débranchez l'appareil ou ôtez le fusible de l'installation domestique.

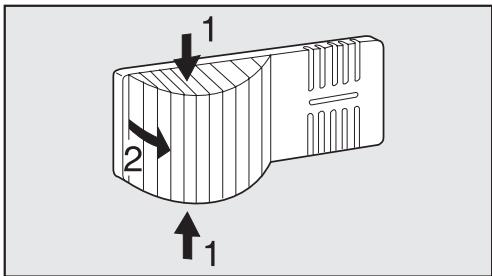

• Comprimez les côtes du cache, dégagez-le par l'arrière. Dévissez l'ampoule et remplacez-la.

Caractéristiques de l'ampoule : 220 - 240 V max., 25 W, culot E 14

Vissez la nouvelle ampoule. Assurez-vous que le joint est placé correctement.

Raccrochez le cache de l'ampoule à l'arrière et clipez sur les côtés.

Est-ce que le fond du réfrigérateur est mouillé?

L'orifice d'écoulement de l'eau de dégivrage est obstrué.

Nettoyez le conduit et l'orifice d'écoulement.

Si vous ne pouvez pas remédier à la panne en suivant ces conseils, appelez le SAV.

Ouvrez les portes de l'appareil le moins possible jusqu'à la réparation de la panne pour réduire au minimum la déperdition de froid.

Si vous ne pouvez résoudre vous-même les problèmes, avertissez

-PMC -PMC -PMC -PMC -PMC -PMC -PMC -PMC -PMC -PMC -PMC -PMC -PMC -PMC -PMC -PMC -PMC -PMC -PMC -PMC -PMC -PMC -PMC -PMC -PMC -PMC -PMC -PMC -PMC -PMC -PMC -PMC -PMC -PMC -PMC -PMC -PMC -PMC -PMC -PMC -PMC -PMC -PMC -PMC -PMC -PMC -PMC -PMC -PMC -PMC -PMC

• le SAV Miele.

Vous trouvez l'adresse de Miele Assistance Région Parisienne au verso du mode d'emploi.

Indiquez le type et le numéro de fabrication de votre appareil au SAV. Ces deux indications figurent sur la plaque signalétique à l'intérieur de l'appareil.

Cet appareil est livré prêt à être raccordé en monophasé 50 Hz 220 – 240 V et doit impérativement être branché à une prise avec mise à la terre. L'installation électrique doit être conforme aux normes en vigueur imposées par EDF.

Il est recommandé de monter un disjoncteur différentiel avec courant de déclenchement à 30 mA en amont de l'appareil pour augmenter la sécurité.

Prévoir un fusible d'au moins 10 A.

Dans la mesure du possible, la prise doit se trouver à côté de l'appareil et être facilement accessible. Il est interdit d'effectuer le branchement avec une rallonge, car elle n'assure pas la sécurité nécessaire (risque de surchauffe).

Il est interdit de raccorder l'appareil à des onduleurs et à des prises équipées de variateurs d'énergie car cela peut entraîner une détérioration de l'électronique.

S'il faut remplacer le cordon d'alimentation, seul un électricien qualifié est habilité à le faire.

Ne placez pas d'appareils qui dégagent de la chaleur : toaster ou micro-ondes... sur l'appareil. La consommation d'électricité augmente.

Lieu d'installation

N'installez pas l'appareil à proximité d'un four, d'un chauffage ou d'une fenêtre exposée au rayonnement direct du soleil. Plus la température ambianté est élevée, plus le compresseur fonctionne longtemps et plus la consommation d'électricité est importante. Il est recommandé de l'installer dans une pièce bien ventilée.

Classe climatique

Cet appareil est conçu pour une certaine classe climatique (température ambiante), dont il faut respecter les limites. Elle est indiquée sur la plaque signalétique à l'intérieur de l'appareil.

Classe climatique	Température ambiente
SN	+10 °C à +32 °C
N	+16 °C à +32 °C
ST	+18 °C à +38 °C
T	+18 °C à +43 °C

Une température ambiantaise entre un arrêt relativement long du compresseur et une élévation de température dans l'appareil.

Aération

Il y a production d'air chaud à l'arrière de l'appareil. Il ne faut donc pas recouvrir les grilles pour assurer une bonne aération et les dépoussiérer régulièrement.

Sécurité de transport des poignées de porte

Lorsque vous ouvrez les portes pour la première fois, les poignées de portes s'enclenchent de la position de transport en position d'utilisation. On entend un craquement. Les poignées sont un peu plus écartées de l'appareil qu'auparavant.

Installation de l'appareil

Enlevez tout d'abord le serre-cable à l'arrière de l'appareil. - Contrôlez si les tubulures à l'arrière de l'appareil peuvent fibrer sans s'entrechoquer. Ecartez-les évientement avec précaution. Gillesz l'appareil à l'emplacement prévu avec précaution.

Ajustage de l'appareil

■ Ajustez l'appareil en réglant les pieds à vis avec la clé à molette fournie pour qu'il soit bien de niveau.

Cet appareil est livré avec charnières droite. Si vous souhaitez des charnières gauche, il vous faut inverser les ferrures de porte.

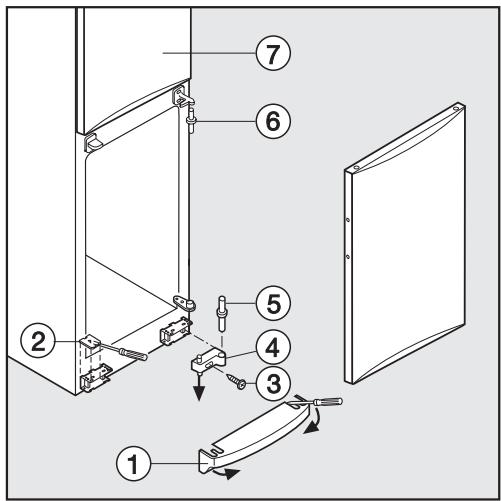

Ouvrez la porte du bas.

Dégagez la plinthe ① avec un tournevis et faites-la pivoter vers l'avant pour la sorting. Enlevez la protection ② avec le tournevis et fermez la porte d'appareil. Desserrez la vis ③. Dégagez le palier de porte ④ avec le pivot de charnière ⑤ par le bas, faites-le pivoter vers l'avant pour I'enlever. Ouvrez la porte du bas, faites-la bas-culer vers le bas pour l'enlever. Dégagez le pivot de charnière par le bas ⑥ porte du haut ⑦ fermée.

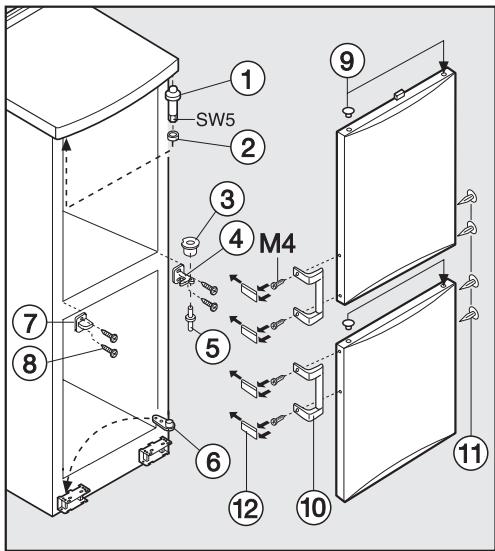

Ouvrez la porte du haut et enlevez-la en la dégageant par le bas. Attention à la rondelle intermédiaire ②. Dévissez le pivot de la charnière du haut ① avec le six pans creux de la clé plate fournie et revissez-le du côté opposé. Inversez les charnières dans la partie centrale de l'appareil de la façon suivante: Dévissez les vis ⑧, sortez le cache ⑦ et le support ④ latéralement, tournez-les de et remontez-les du côté opposé.

Retirez la douille ③ du support ④ par le bas et remontez-la dans le support (croquis page précédente). Dégagez le support intercalaires ⑥ avec un tournevis et remontez le tout sur le côté opposé. Sortez les caches ⑨ des douilles des portes et remontez-les du côté opposé. Déboîtez les pièces de protection ⑫ à l'avant et faites-les glisser latéralement. Dévissez les poignées de porte 10 et montez les poignées de porte et les caches 12 de l'autre côté. Emboitez les pièces de protection 12 Veillez à ce qu'elles s'enclenchent correctement. Accrochez la porte du haut dans les pivots de charnières 1 (attention à la rondelle intercalaire 2) et fermez la porte de l'appareil. ■ Insérez le pivot de charnière du milieu ⑤ par le support ④ dans la porte du haut. - Contrôlez la position de la porte du haut. Ajustez éventuellement par les trous oblongs dans le support ④. Accrochez la porte du bas dans le support et ④ fermez-la.

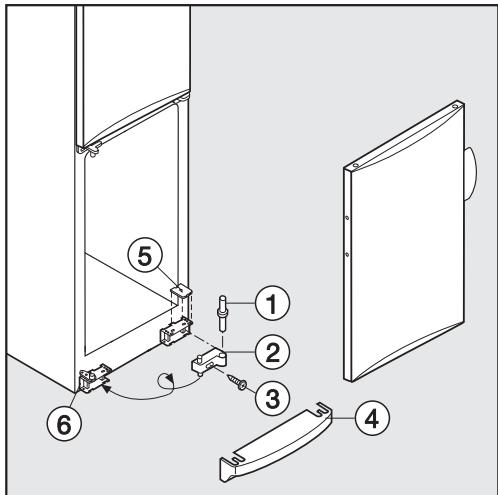

Sur le croquis suivant, la porte du bas est représentée ouverte afin de mieux suivre les opérations.

Tournez le palier de porte ② de sorte à sortir le pivot de charnière ① et remontez-le du côté opposé. Montez les deux pièces dans le support 6 en introduisant le pivot de charnière 1 par le support 6 dans le palier de porte 2 et prémontez avec la vis 3. Ajustez la porte du bas par l’orifice oblong du support ⑥. Serrez ensuite la vis ③ à fond. - Clipsez la plinthe (clic). - Clipsez la protection ⑤, porte du bas ouverte, dans la plinthe.

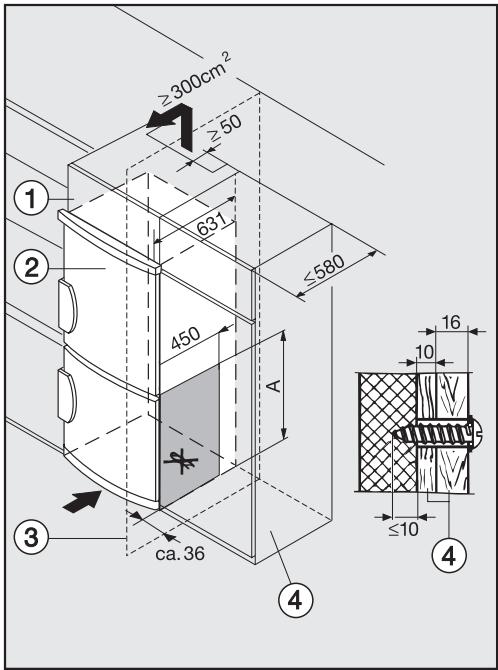

Cet appareil peut s'intégrer dans les linéaires de meubles de cuisine. Pour conserver une unité, il est possible de monter un meuble haut ① au-dessus de l'appareil.

Il est impératif de prévoir un espace d'aération d'une profondeur minimale de 50 mm à l'arrière de l'appareil. L'ouverture d'aération disponible sous le plafond de la cuisine doit avoir une section de 300 cm² minimum pour faciliter l'évacuation de l'air chaud. Sinon, le compresseur doit fonctionner davantage pour augmenter sa production de froid, ce qui accroît également la consommation d'électricité.

Les orifices d'entrée et de sortie d'air doivent rester dégagés et être dépoussiérés régulièrement.

Lorsque l'appareil est enchassé entre deux meubles normalisés (profondeur max. 580 mm) il peut être placé directement à côté des meubles de cuisine. La porte de l'appareil © dépasse en façade de 34 mm sur les côtés et de 51 mm au centre, ce qui permet de l'ouvrir et de la fermer très facilement.

Lorsque l'appareil est installé contre un mur ③, il faut laisser un espace de 36 mm entre le mur et l'appareil côte charnières pour le dépassement des poignées lorsque la porte est ouverte complètement.

Si vous désirez fixer l'appareil aux meubles de cuisine contigus ④ ou poser des baguettes de séparation entre l'appareil et le mur, observez les deux points suivants :

• Contrôlez si les portes d'appareil s'ouvrent et se ferment correctement après fixation. Ne percez pas dans la zone hachurée, sinon vous risquez d'endommager les éléments noyés dans l'isolation. En fonction de la taille de la zone congélation, voir cote A au tableau suivant :

Encastrement

Tiroir de condé-lation	Cote Aen mm
2	660
3	850
4	1040

Fixez l'appareil aux meubles de cuisine avec des vis. Ne dépassez pas la profondeur de vissage max. de 10 mm.

MIELE S. A. S.

93151 - Le Blanc-Mesnil Cedex

9 av. Albert Einstein - Z.I. du Coudray

Tél.: [phone]

Fax:[phone]

R. C. S. Bobigny B 708 203 088

Espaces encastrables

55, Boulevard Malesherbes

75008 Paris

Tél. : [phone]

Service consommateurs

Site Internet : http://www.miele.fr

N° Azur 0810233600

PRIX APPEL LOCAL

Service après-vente national du constructeur

N9Azur 0810061000

PRIX APPEL LOCAL

Accessoires et pièces détachées

Tél. : [phone]

Sous réserve de modifications / 0703

KF 7532 S-1, KF 7534 S-1
