ASF 6165 - Lave-vaisselle ARTHUR MARTIN - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Lave-vaisselle
Capacité	12 à 15 couverts
Nombre de programmes	5 à 7 programmes
Consommation d'eau	10 à 15 litres par cycle
Consommation d'énergie	0,9 à 1,5 kWh par cycle
Niveau sonore	45 à 55 dB
Type d'installation	Encastrable ou pose libre
Type de séchage	Condensation
Type de commande	Électronique ou mécanique
Affichage	Non précisé
Départ différé	Oui
Protection anti-fuite	Oui
Type de panier	Panier supérieur et inférieur réglables
Dimensions (HxLxP)	Non précisé
Poids	Non précisé
Couleur	Blanc ou inox

FOIRE AUX QUESTIONS - ASF 6165 ARTHUR MARTIN

Comment réinitialiser mon Arthur Martin ASF 6165 ?

Pour réinitialiser votre appareil, débranchez-le de la prise électrique pendant environ 5 minutes, puis rebranchez-le.

Pourquoi mon Arthur Martin ASF 6165 ne chauffe-t-il pas ?

Vérifiez que le thermostat est réglé à une température adéquate et que l'appareil est bien branché. Si le problème persiste, consultez le service après-vente.

Comment nettoyer le filtre de mon Arthur Martin ASF 6165 ?

Pour nettoyer le filtre, retirez-le en suivant les instructions du manuel, rincez-le à l'eau tiède, puis laissez-le sécher complètement avant de le remettre en place.

Mon Arthur Martin ASF 6165 fait du bruit, est-ce normal ?

Un léger bruit de fonctionnement est normal. Si le bruit est excessif ou inhabituel, vérifiez que l'appareil est bien nivelé et qu'il n'y a pas d'objets bloquant le ventilateur.

Comment régler la température de mon Arthur Martin ASF 6165 ?

Utilisez le panneau de contrôle pour ajuster le thermostat à la température souhaitée. Consultez le manuel pour des instructions détaillées.

Pourquoi mon Arthur Martin ASF 6165 n'affiche-t-il pas d'info à l'écran ?

Vérifiez que l'appareil est correctement alimenté et que le câble d'alimentation est en bon état. Si l'écran reste noir, contactez le service après-vente.

Où puis-je trouver le manuel d'utilisation de mon Arthur Martin ASF 6165 ?

Le manuel d'utilisation est généralement fourni avec l'appareil. Vous pouvez également le télécharger sur le site officiel d'Arthur Martin.

Quelle est la durée de la garantie de l'Arthur Martin ASF 6165 ?

La durée de la garantie est généralement de 2 ans à partir de la date d'achat. Vérifiez les conditions spécifiques dans le manuel ou sur le site web du fabricant.

MODE D'EMPLOI ASF 6165 ARTHUR MARTIN

Pour une vie plus facile.

Lors de sa fabrication, cet appareil a été construit selon des normes, directives et/ou décrets pour une utilisation sur le territoire français.

Pour la sécurité des biens et des personnes ainsi que pour le respect de l'environnement, vous devez d'abord impérativement respecter les préconisations suivantes avant toute utilisation de votre appareil.

Pour éviter tout risque de détérioration de l'appareil, transportez-le dans sa position d'utilisation muni de ses cales de transport (selon modèle).

Au déballage de celui-ci, et pour empêcher des risques d'asphyxie et corporel, tenez les matériaux d'emballage hors de la portée des enfants.

Pour éviter tout risque (mobilier, immobilier, corporel,...), l'installation, les raccordements (eau, gaz, électricité, évacuation selon modèle), la mise en service et la maintenance de votre appareil doivent être effectués par un professionnel qualifié.

Votre appareil a été conçu pour être utilisé par des adultes. Il est destiné à un usage domestique normal. Ne l'utilisez pas à des fins commerciales ou industrielles ou pour d'autres buts que ceux pour lesquels il a été conçu. Vous éviterez ainsi des risques matériels et corporels.

Débranchez chez la fournisseur. Neuf est un excellent service de production. Le service est courant et est général, qui est destiné à l'achat d'une commande.

Si votre appareil est équipé d'un éclairage, débranchez l'appareil avant de procéder au changement de l'ampoule (ou du néon, etc.) pour éviter de s'électrocuter.

Afin d'empêcher des risques d'explosion et d'incendie, ne placez pas de produits inflammables ou d'éléments imbibés de produits inflammables à l'intérieur, à proximité ou sur l'appareil.

Lors de la mise au rebut de votre appareil, et pour écarter tout risque corporel, mettez hors d'usage ce qui pourrait dégager un danger : coupez le câble d'alimentation au ras de l'appareil. Informez-vous auprès des services de votre commune des endroits autorisés pour la mise au rebut de l'appareil.

Veuillez maintenant lire attentivement cette notice pour une utilisation optimale de votre appareil.

Sommaire

Avertissements importants 4

Protection de l'environnement 5

Comment économiser de l'énergie, tout en respectant l'environnement 5

Description de l'appareil 6

Le bandeau de commandes 7

Fonction "Tout en 1" 8

Avant d'utiliser le lave-vaisselle pour la première fois 9

L'adoucisseur d'eau 9

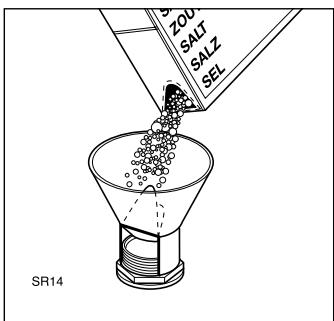

Remplissage du réservoir de sel 10

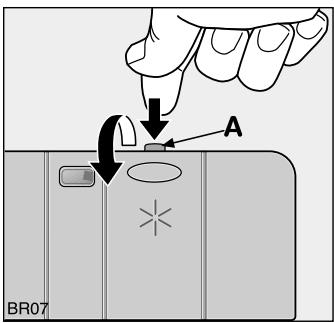

Le produit de référence 10

L'utilisation au quotidien 11

Rangement de la vaisselle et des couverts 11

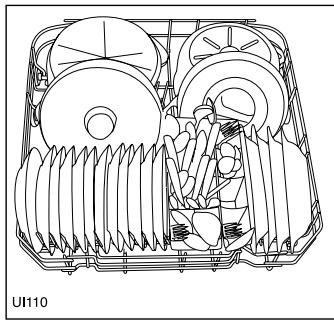

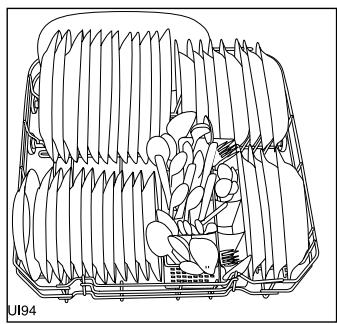

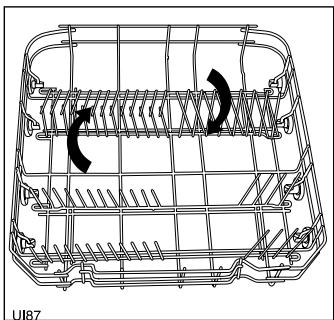

Le panier inférieur 12

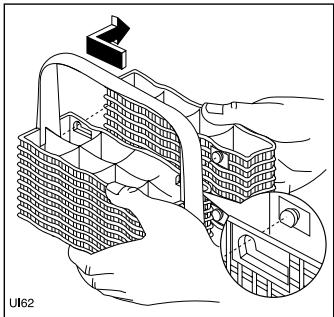

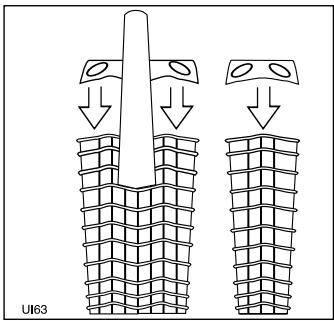

Le panier à couverts 12

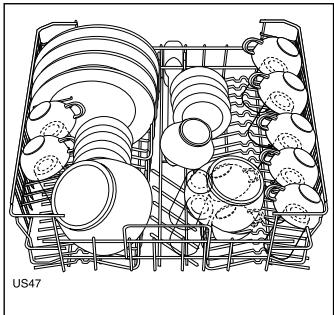

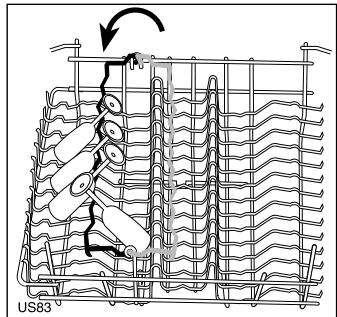

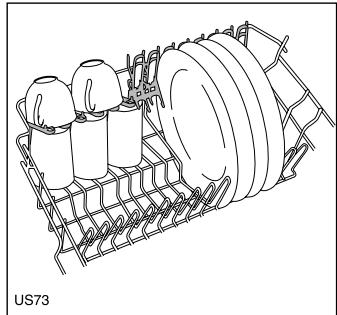

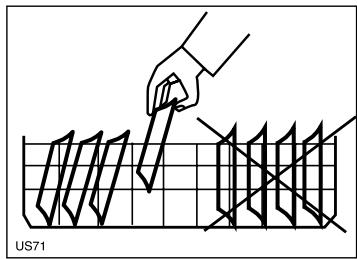

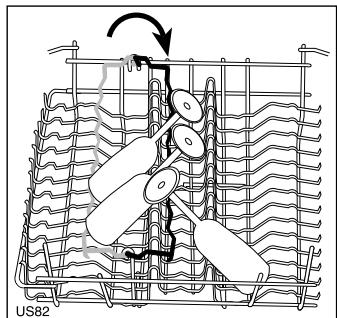

Le panier supérieur 12

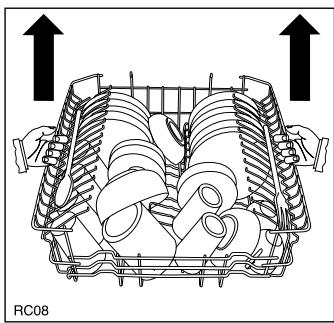

Réglage en hauteur du panier supérieur 13

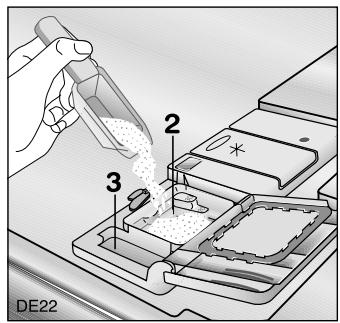

Le produit de lavage 13

Différents types de produits de lavage 14

Tableau des programmes 15

Départ d'un programme de lavage 16

Entretien et nettoyage 17

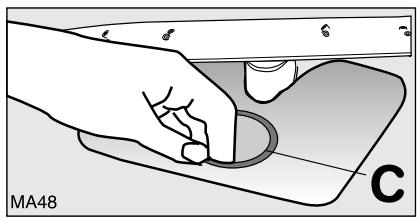

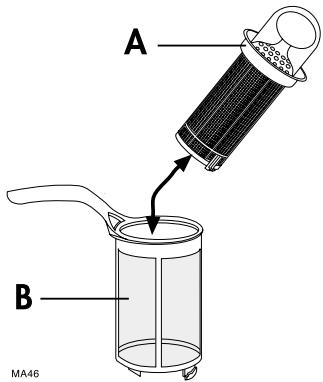

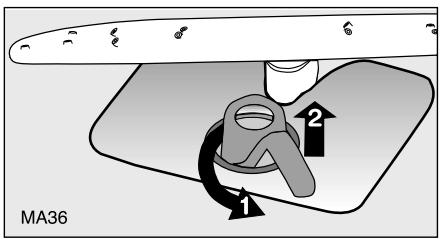

Nettoyage des filtres 17

En cas d'absence prolongée 17

Précautions contre le gel 17

Déplacement de l'appareil 17

En cas d'anomalie de fonctionnement... 18

Service Après Vente 20

Garantie 20

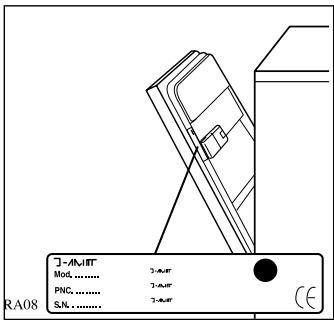

Plaque signalétique 20

Emplacement 21

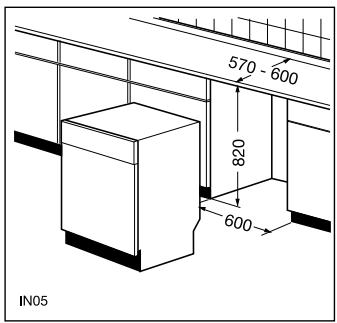

Encastrement de l'appareil 21

Mise à niveau 21

Raccordement d'eau 21

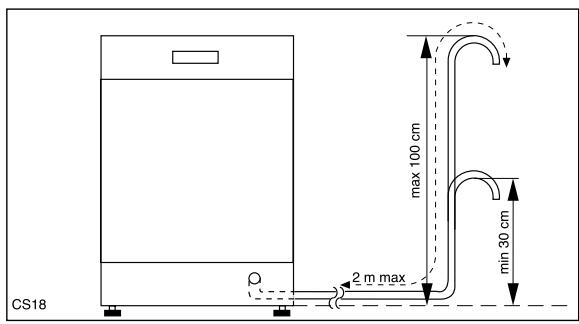

Évacuation d'eau 22

Raccordement électrique 22

Informations pour essais comparatifs 23

Caractéristiques techniques

Dimensions	Largeur Hauteur avec plan de travail Hauteur sans plan de travail Profondeur max. Profondeur max. avec porte ouverte	60 cm 85 cm 82 cm 63.5 cm 118.5 cm
Raccordement électrique:	Tension/Fréquence: Puisance totale: Calibre du fusible:	220 - 240 V - 50 Hz 2200 W 10 A
Pression de l'eau d'alimentation	Min. Max.	50 kPa (0.5 bar) 800 kPa (8 bar)
Capacité		12 couverts

Avertissements importants

Conservez cette notice d'utilisation avec l'appareil. Si l'appareil avait été vendu ou cédé à une autre personne, assurez-vous que la notice d'utilisation l'accompagne. Le nouvel utilisateur pourra alors être informé du fonctionnement de celui-ci et des avertissements s'y rapportant.

Ces avertissements ont été rédigés pour votre sécurité et celle d'autrui.

Installation

• Vérifiez que l'appareil n'ait pas subi de dégâts pendant le transport. Ne branchez jamais un appareil endommagé. Si votre lave-vaisse est endommagé, adressez-vous à votre revendeur.
• Pour des raisons de sécurité, vous ne devez ni ALTERER ni modifier les caractéristiques de votre lave-vaisse.
• Ne confiez les travaux hydrauliques et électriques nécessaires à l'installation de l'appareil qu'à un plombier et un électricien qualifiés. Assurez-vous, après avoir installé l'appareil, que celui-ci ne repose pas sur le câble d'alimentation ou sur les tuyaux d'alimentation et de vidange.
• Les parois du lave-vaiselle ne doivent être en aucun cas percées, pour éviter d'endommager les composants hydrauliques positionnés entre la cuve et les parois.
• Si l'installation électrique de votre habitation nécessite une modification pour le branchement de votre appareil, faites appel à un électricien qualifié.
• Avant de procéder au branchement de votre appareil, lisez attentivement les instructions figurant au chapitre "Raccordement électrique".
• Cet appareil est lourd. Faites attention lors de son déplacement.

Sécurité des enfants

• Cet appareil a été conçu pour être utilisé par des adultes. Veillez à ce que les enfants n'y touchent pas et ne l'utilisent pas comme un jouet.
• Les emballages peuvent être dangereux pour les enfants, qui risquent de s'asphyxier ! Il faut donc garder les emballages hors de portée des enfants.
• L'eau qui se trouve dans votre lave-vaiselle ne doit pas être bue. Il peut y avoir des restes de produits de lavage dans l'appareil. Prenez soin de ne pas verser ces résidus caustiques sur la peau ou de ne pas en avaler, pour éviter tout risque d'étouffement.
• Gardez les produits de lavage dans un endroit sûr, hors de la portée des enfants.

Le produit de lavage pour lave-vaisselle est dangereux!

Le produit de lavage est très corrosif; tout accident provoqué par ce détergent doit impérativement faire l'objet d'un appel à votre centre antipoison régional et à un médecin.

Si quelqu'un a avalé du produit de lavage pour lave-vaiselle, il faut immédiatement contacter le centre antipoison régional et un médecin.

En cas de projection de produit de lavage dans les yeux, baignez abondamment à l'eau en attendant l'intervention du médecin.

Veillez à ranger ce produit dans un endroit sûr, hors de portée des enfants.

Ne laissez jamais la porte ouverte lorsque l'appareil contient du détergent.

Nous vous recommandons de remplir le réservoir de produit de lavage juste avant de démarrer un programme.

Utilisation

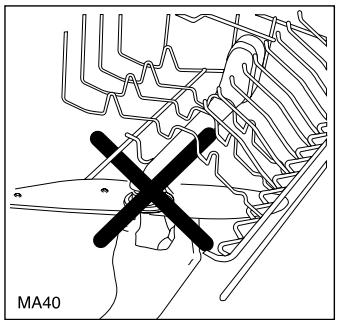

• Les couteaux et les autres ustensiles pointus ou coupants doivent être placés dans le panier à couverts la pointe vers le bas ou en position horizontale dans le panier supérieur ou dans le tiroir à couteaux (si votre appareil en est équipé).
• Les ustensiles qui ont été en contact avec de l'essence, peinture, débris d'acier ou de fer, produits chimiques corrosifs, acides ou alcalins ne doivent pas être lavés dans votre appareil.
• Évitez dans la mesure du possible d'ouvrir la porte du lave-vaisselle lors de son fonctionnement, en particulier au cours des phases de chauffe : car il en sort alors de la vapeur brûlante ou de l'eau chaude pourrait vous éclabousser. Le lave-vaisselle est équipé d'un dispositif de sécurité qui, en cas d'ouverture de la porte, bloque immédiatement le fonctionnement de l'appareil.
• N'utilisez que des produits (sel, détergents, rinçage, etc.) spécifiques pour lave-vaisselle. Veillez à ce que la porte du lave-vaisselle soit toujours fermée sauf pour placer ou retirer la vaisselle. Vous évitez ainsi que quelqu'un ne trébuche sur la porte ouverte et ne se blesse (risque de basculement).
• Lorsque le programme est terminé, débranchez l'appareil et fermez le robinet d'eau.
• Voiture appareil est destiné à un usage domestique normal. Ne l'utilise pas à des fins commerciales ou industrielles ou pour d'autres buts que celui pour lequel il a été conçu.
• Débranche l'appareil avant toute intervention technique.
• Évitez de placer votre lave-vaiselle à proximité immédiate d'un appareil de cuisson ou de chauffage (cuisinière par exemple) ici afin d'éviter tout risque de dommages du à la chaleur.
• N'introduisez pas dans votre lave-vaiselle d'articles qui ne sont pas certifiés pour le lavage en machine, tels que couverts à manche en bois, en corne, en ivoire, en argent, porcelaine décorée de motifs fragiles, objets en bois ou en plastique, etc.
• Si vous avez retiré une pièce de vaisselle de la machine avant la fin du programme de lavage, il est très important de la rincer soigneusement à l'eau courante pour éliminer les restes éventuels de produit de lavage.
• En cas de panne, n'essayez jamais de réparer votre appareil vous-même. Les réparations effectuées par du personnel non qualifié peuvent provoquer des dommages ou de graves dérèglements.
• Faites particulièrement attention lorsqu vous nettoyez votre appareil: des extrémités métalliques peuvent occasionner des blessures.

En cas d'anomalie de fonctionnement, reportez-vous à la rubrique «EN CAS D'ANOMALIE DE FONCTIONNEMENT». Si malgré toutes les vérifications, une intervention s'avère nécessaire, le vendeur de votre appareil est premier habilité à intervenir. A défaut (déménagement de votre part, fermeture du magasin où vous avez effectué l'achat,...), veillez consulter le Centre Contact Consommateurs qui vous communiquera alors l'adresse d'un service après vente.

En cas d'intervention sur votre appareil, exigez du service après-vente les Pièces Certifiées Constructeur.

Protection de l'environnement

Nos lave-vaisselles ont besoin d'un emballage très sûr pour le transport, bien que l'on essaie de le limiter au minimum indispensable.

Tous les matériaux d'emballage utilisés sont compatibles avec l'environnement et peuvent être réutilisés. Les parties en carton sont faites en papier recyclé et les parties en bois n'ont pas subi de traitement particulier.

Les matières plastiques sont marquées de la façon suivante:

pour le polyéthylène ; pour les feuilles d'emballage, par exemple. pour le polystyrène ; pour les parties servant de rembourrage, par exemple (surtout sans CFC). pour le polyoxyméthylène ; pour les pinces en plastique, par exemple.

Grâce au recyclage et à la réutilisation des matériaux d'emballage, il est possible d'économiser des matières premières et de réduire le volume des déchets.

Déposez les parties de l'emballage dans une déchetterie prévue à cet effet (renseignez-vous auprès des services de votre commune) pour qu'elle puisse être récupérée et recyclée.

Si vous procédez à la mise à la casse de votre ancien appareil, mettez hors d'usage ce qui pourrait représenter un danger.

Attention! En jouant, les enfants risquent de s'enfermer (et de s'asphyxier) dans le lave-vaiselle, ce qui risque de mettre leur vie en danger. Coupez le câble d'alimentation et les tuyaux au ras de l'appareil. Neutralisez le dispositif de fermeture de porte.

Renseignez-vous auprès des services de votre commune pour la reprise de l'appareil.

Le symbole sur le produit ou son emballage indique que ce produit ne peut être traité comme déchet ménager. Il doit être remis au point de collecte dédié à cet effet (collecte et recyclage du matériel électrique et électronique).

En procédant à la mise à la casse réglementaire de l'appareil, nous réservons l'environnement et notre sécurité, s'assurant ainsi que les déchets seront traités dans des conditions appropriées. Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec les services de votre commune ou le magasin où vous avez effectué l'achat.

Comment économiser de l'énergie, tout en respectant l'environnement

Veillez à ce que l'adoucisseur d'eau soit bien réglé. - Ne rincez pas préalablement la vaisselle à l'eau courante. - Choisissez toujours le programme de lavage qui correspond au type de vaisselle à laver et au degré de saleté de la vaisselle (cf. "Tableau des programmes"). - N'utilisez jamais trop de produits de lavage, de sels ou de produits de rinçage.

Suivez les conseils sur les doses à utiliser qui sont fournis sur les emballages de ces produits.

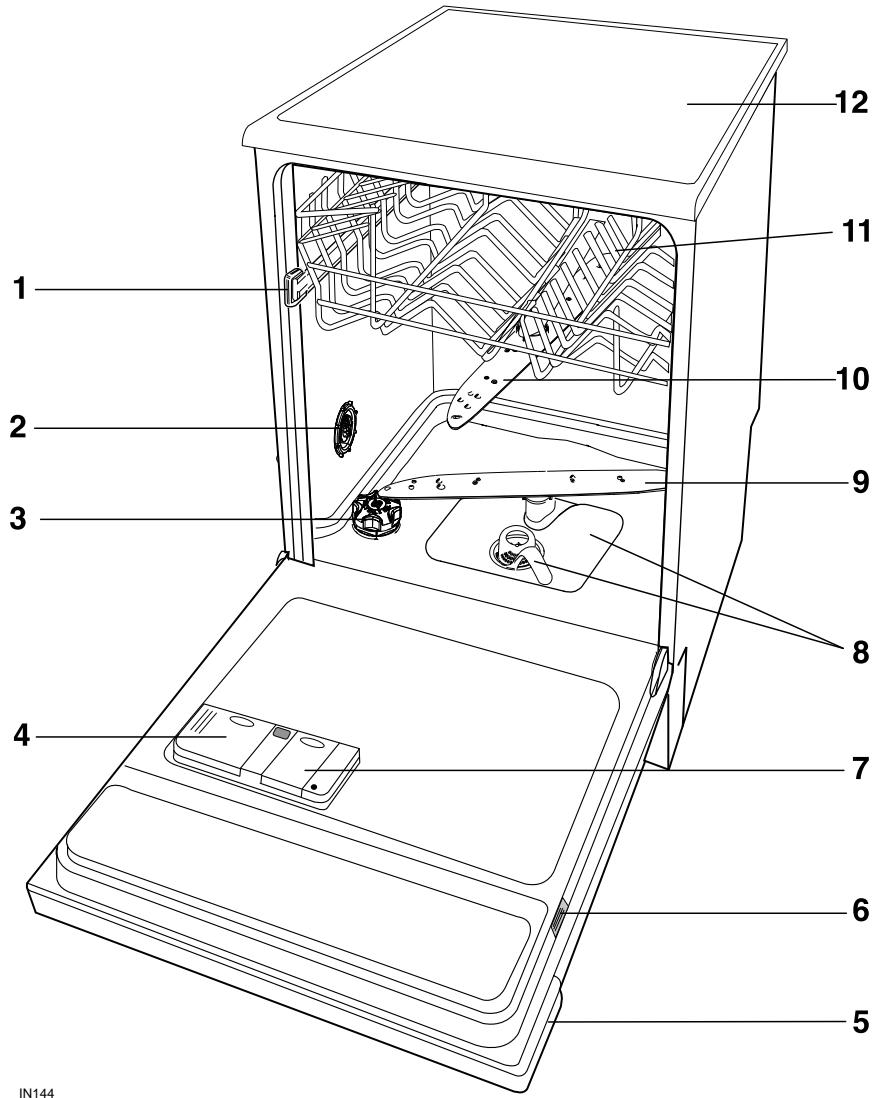

1. Butée panier supérieur
2. Réglage de l'adoucisseur d'eau
3. Bouchon réserve à sel
4. Réserve produit de lavage
5. Bandeau de commandes
6. Plaque signalétique
7. Réserve produit de rinçage
8. Filtres
9. Bras inférieur
10. Bras supérieur
11. Panier supérieur
12. Plan de travail

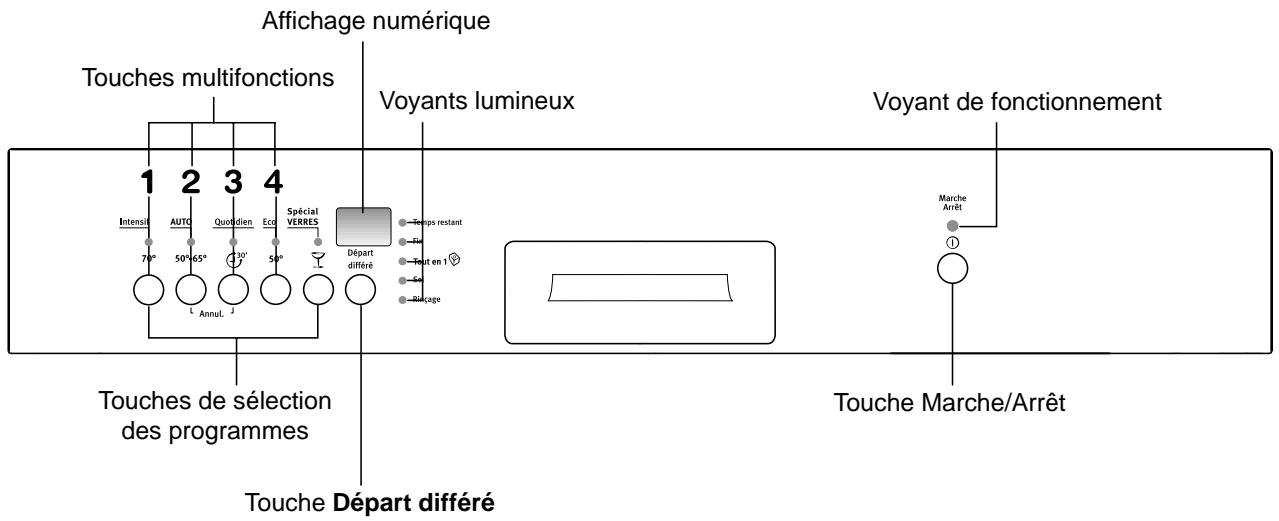

Le bandeau de commandes

Touches multifonctions : en plus du programme de lavage indiqué, par combinaison de ces touches, il est possible de :

-programmer le réglage de l'adoucisseur, - activer/désactiver la distribution du produit de rinçage, - annuler un programme en cours, - activer/désactiver la fonction "Tout en 1".

Touches de sélection des programmes : permet de sélectionner le programme de lavage souhaité (voir "Tableau des programmes").

Touché de sélection «Départ différé»: permet de différer le début du programme d'un minimum de 1 heures à un maximum de 19 heures.

Sur l'affichage numérique se trouve indiqué :

• le niveau de l'adoucisseur d'eau,
• activation/désactivation de la distribution du produit de rinçage,
• le temps approximatif restant pour le programme en cours,
• Le programme de lavage est terminé (apparaît le chiffre zéro 0 pour indiquer que le programme est terminé),
• le décompte pour le départ différé,
• anomalie de fonctionnement.

Voyants lumineux : ont la signification suivante :

Temps restant	S'allume lorsqu'un programme de lavage est sélectionné et reste allumé pour toute la durée du programme.S'éteint lorsque le programme de lavage est terminé.Lorsque levoyant resté étéint avec le départ différé sélectionné.
Fin	S'allume lorsque le programme de lavage est terminé.
Tout en 1	Indique l'activation/désactivation de la fonction "Tout en 1" (voir Fonction "Tout en 1").
Sel	Voyant de contrôle de la réserve de sel régérangerant.
Rinçage	Voyant de contrôle de la réserve du produit de rinçage.

Durant le déroulement d'un programme, les voyants sel et produit de rinceage restent éteints, même s'il manque du sel ou du produit de rinceage.

Fonction "tout en 1

Ce lave-vaisse est pourvu de la fonction "Tout en 1", qui permet l'utilisation optimale des détergents combinés en pastilles "3 en 1", "4 en 1", "5 en 1", etc...

Cette fonction peut être utilisée avec tous les programmes de lavage.

Lorsque cette fonction est activée, la distribution de sel régénérant et de produit de rinceage des réservoirs spécifiques est interrompue et les voyants de contrôle pour le sel et le produit de rinceage sont désactivés.

Programmer la fonction "Tout en 1", avant de sélectionner un programme de lavage.

Une fois cette fonction sélectionnée (voyant correspondant allumé), elle reste active aussi pour les programmes de lavage suivants.

L'emploi de la fonction "Tout en 1" peut modifier la durée totale du programme sélectionné, qui est automatiquement actualisée sur l'affichage numérique dans la phase de sélection.

REMARQUE: Une fois le programme de lavage lancé, la fonction 3 en 1 NE peut PAS être modifiée. Si vous souhaitez annuler cette fonction, il faut annuler la sélection du programme de lavage (voir "Départ d'un programme de lavage" - "Annuler un programme en cours"), puis désactiver la fonction.

Dans ce cas il faut resélectionner un nouveau programme de lavage (et options éventuelles).

Activation/désactivation de la fonction "tout en 1

(Le lave-vaisselle doit être mis hors tension)

1. Appuyez sur la touche Marche/Arrêt. Le voyant de fonctionnement s'allume. Si le voyant d'une touche de sélection des programmes s'allume, cela veut dire qu'un programme de lavage a été sélectionné. Le programme sélectionné doit être annulé : appuyez simultanément sur les touches multifonctions 2 et 3 jusqu'à ce que le voyant du programme sélectionné s'éteigne, indiquant ainsi que le programme sélectionné a été annulé.
2. Appuyez simultanément sur les touches multifonctions 2 et 3, les voyants correspondant aux touches multifonctions 1, 2, 3 et 4 clignotent.
3. Appuyez sur la touche multifonctions 4, les voyants correspondant aux touches multifonctions 1, 2 et 3 s'éteignent, tandis que le voyant de la touche multifonctions 4 continue à clignoter.
4. A allume, pour indiquer que la fonction 3 en 1 est activée.

Pour désactiver la fonction "Tout en 1" a éteint.

Fonction "Tout en 1" activée	voyant allumé
Fonction "Tout en 1" désactivée	voyant éteint

1. Pour mémoriser, mettez hors tension l'appareil en appuyant sur la touche Marche/Arrêt ou bien attendez 60 secondes, après quoi la machine revient automatiquement à la phase de programmation.

REMARQUE: dans le cas de séchage non satisfaisant, il est possible de réactiver la seule distribution de produit de rinçage.

L'activation/désactivation de la distribution de produit de rinçage peut être effectuée seulement avec la fonction "Tout en 1" activée.

L'activation de la distribution de produit de rangement

Le lave-vaisselle doit être mis hors tension.

L'activation de la distribution de produit de rinceage a également pour effet d'activer automatiquement le voyant de produit de rinceage.

1. Appuyez sur la touche Marche/Arrêt. Le voyant de fonctionnement s'allume. Si le voyant d'une touche de sélection des programmes s'allume, cela peut dire qu'un programme de lavage a été sélectionné. Le programme sélectionné doit être annulé : appuyez simultanément sur les touches multifonctions 2 et 3 jusqu'à ce que le voyant du programme sélectionné s'éteigne, indiquant ainsi que le programme sélectionné a été annulé.
2. Appuyez simultanément sur les touches multifonctions 2 et 3, les voyants correspondant aux touches multifonctions 1, 2, 3 et 4 clignotent.
3. Appuyez sur la touche multifonctions 2 ; les voyants correspondant aux touches multifonctions 1, 3 et 4 s'éteignent et sur l'affichage numérique apparait la programmation actuellement mémorisée.

d	Distribution de produit de rinceage désactivé
d	Distribution de produits de rinceage activé

1. Pour modifier la programmation actuelle, appuyez à nouveau sur la touche multifonctions 2, sur l'affichage numérique apparait la nouvelle programmation sélectionnée.
2. Pour mémoriser l'action, mettez l'appareil hors tension, en appuyant sur la touche Marche/Arrêt ou bien attendez 60 secondes après quoi la machine revient automatiquement à la phase de programmation.

Avant d'utiliser le lave-vaisselle pour la première fois

Avant d'utiliser le lave-vaisselle pour la première fois:

1. Assurez-vous que les raccordements électrique et hydraulique soient conformes aux instructions d'installation.
2. Sortez tous les matériaux d'emballage de l'intérieur de la machine.
3. Réglez l'adoucisseur d'eau.
4. Versez 1 litre d'eau dans le réservoir puis remplissez du sel.

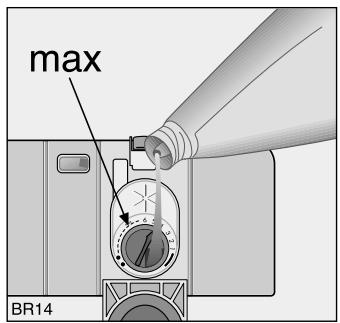

5. Mettez du produit de rinçage dans le réservoir prévu à cet effet.

Remarque:

Si vous voulez utiliser des produits de lavage combinés "3 en 1", "4 en 1", "5 en 1", etc., lisez attentivement les informations contenues dans le paragraphe "Différents types de produits de lavage".

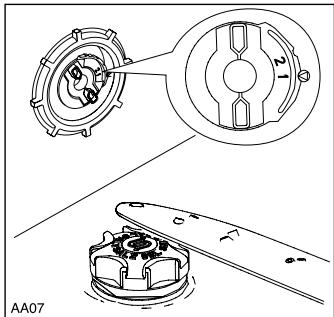

L'adoucisseur d'eau

Suivant les localités, l'eau contient une quantité variable de sels calcaires et minéraux. Ceux-ci se déposent sur la vaisselle, laissant des taches et des dépôts blanchâtres.

Plus la teneur en sels est élevée et plus l'eau est «dure».

Le lave-vaisselle est muni d'un adoucisseur et, en utilisant du sel régénérant spécial pour lave-vaisselle, il fournit une eau dépourvue de calcaire (adoucie) pour les opérations de lavage.

L'adoucisseur peut traiter une eau ayant une dureté atteignant 125°TH et possède 10 niveaux de réglage.

Vous pouvez demander le degré de dureté de votre eau à la Compagnie Locale des Eaux.

L'adoucisseur doit être réglé de deux façons : manuellement, par action sur le réglage de l'adoucisseur d'eau, et électroniquement par action sur les touches multifonctions.

A) réglage manuel

1. Ouvrez la porte du lave-vaisselle.
2. Sortez le panier inférieur de l'appareil.
3. Tournez le sélecteur sur la position 1 ou 2 (voir tableau).
4. Replacez le panier inférieur.

Le réglage est effectué en urinant sur la position 2.

B) réglage électronique

(Le lave-vaisselle doit être mis hors tension)

REMARQUE: Le réglage électronique est possible SEULEMENT avec la fonction "Tout en 1" désactivée.

Le lave-vaisselle est réglé en usine au niveau 5

1. Appuyez sur la touche Marche/Arrêt. Le voyant de fonctionnement s'allume.

Si le voyant d'une touche de sélection des programmes s'allume, cela peut dire qu'un programme de lavage a été sélectionné. Le programme sélectionné doit être annulé : appuyez simultanément sur les touches multifonctions 2 et 3 jusqu'à ce que le voyant du programme sélectionné s'éteigne, indiquant ainsi que le programme sélectionné a été annulé.

1. Appuyez simultanément sur les touches multifonctions 2 et 3, les voyants correspondant aux touches 1, 2, 3 et 4 clignotent.
2. Appuyez sur la touche multifonctions 1, les voyants correspondant aux touches multifonctions 2, 3 et 4 s'éteignent, tandis que le voyant de la touche multifonctions 1 continue à clignoter et que sur l'affichage numérique apparaît le niveau actuellement programmé.

5 L visualisée = niveau 5.

1. Pour modifier le niveau, appuyez sur la touche multifonctions 1. À chaque pression sur la touche multifonctions 1, le niveau de régénération est modifié (pour le choix du niveau à programmer, reportez-vous au tableau ci-dessous).

Si le niveau actuel est 5, en appuyant sur la touche multifonctions 1 une seule fois, on programme le niveau 6. Si le niveau actuel est 10, en appuyant sur la touche multifonctions 1 une seule fois, on programme le niveau 1.

1. Pour memoriser, mettez hors tension l'appareil en appuyant sur la touche Marche/Arrêt ou bien attendez 60 secondes, après quoi la machine revient automatiquement à la phase de programmation.

Dureté de l'eau		Réglage adoucisseur		Niveau visualisé sur l'affichage numérique	Emploi Sel régénérant
°TH (degrès français) (degré hydrotimétrique)	mmol/l (L'unité internationale de mesure de la durée de l'eau s'exprime en millimol par litre)
		manuellement	électroniquement
91 - 125	9,0 - 12,5	2	niveau 10	10 L	oui
76 - 90	7,6 - 8,9	2	niveau 9	9 L	oui
65 - 75	6,5 - 7,5	2	niveau 8	8 L	oui
51 - 64	5,1 - 6,4	2	niveau 7	7 L	oui
40 - 50	4,0 - 5,0	2	niveau 6	6 L	oui
33 - 39	3,3 - 3,9	2	niveau 5	5 L	oui
26 - 32	2,6 - 3,2	1	niveau 4	4 L	oui
19 - 25	1,9 - 2,5	1	niveau 3	3 L	oui
7 - 18	0,7 - 1,8	1	niveau 2	2 L	oui
< 7	< 0,7	1	niveau 1	1 L	non

Remplissage du réservoir de sel

N'utilisez que du sel spécifique pour lave-vaisselle.

N'utilisez jamais de Sel de cuisine, l'adoucisseur risquerait de se colmater.

D'autres types de sel contiennent certaines substances qui pourraient rendre inefficace votre adoucisseur.

Le remplissage du réservoir doit être effectué juste avant de commencer un programme de lavage complet, ceci afin d’éviter que des eventuels grains de Sel ou de l'eau salée ne provoquent la corrosion de la cuve.

Assurez-vous qu'il n'y ait pas de dépôt de sel à l'extérieur du réservoir : un réseau de sel qui stagne sur la cuve pendant un certain temps peut corroder la cuve.

Pour remplir le réservoir:

1. Retirez le panier inférieur.
2. Dévissez et ôtez le bouchon du réservoir.
3. Versez un litre d'eau dans le réservoir (ceci n'est indispensable que lors du premier remplissage).
4. A l'aide de l'entonnoir livré avec l'appareil, remplissez le réservoir de sel.
5. Révissez soigneusement et hermétiquement le bouchon en vous assurant qu'il n'y ait pas de sel sur le filetage et sur le joint. La position correcte de fermeture est annoncée par un "clic" de fin de course.

Par la suite, il suffit d'ajouter périodiquement du sel dans le réservoir.

Cette opération est à effectuer chaque fois que le voyant de contrôle du sel sur le bandeau de commande s'allume.

Le voyant de contrôle de la réserve de sel régénérant, s'allumant quand le réservoir de sel est vide, reste allumé jusqu'à 2 - 6 heures après l'ajout de sel, voyant Marche/Arrêt allumé.

Si on utilise un type de sel qui se dissolve lentement, cette période peut même durer encore plus longtemps. Ceci ne compromet en rien le bon fonctionnement de l'appareil.

Le réservoir de sel contient toujours de l'eau. Il est donc normal que celle-ci déborde lorsque vous versez du sel dans ce réservoir.

Le produit de rangement

Ce produit évite que l'eau ne reste sur la vaisselle sous forme de gouttelettes laissant des taches blanches après séchage. L'admission du produit de rinçage se fait automatiquement au moment du dernier rinçage.

Le réservoir situé à l'intérieur de la porte peut contenir environ 110 ml de produit de rincege, quantité suffisante pour 16 à 40 programmes de lavage, en fonction de la dose programmée.

Remplissage du réservoir de produit de rangement

1. Ouvrez le couvercle du réservoir produit de rinçage par action sur le cliquet de fermeture (A).
2. Versez le produit de rincage dans la goulotte de remplissage, jusqu'à ce que le réservoir soit plein, le niveau maximal est indiqué par l'inscription "max".

Refermez bien le couvercle.

Le liquide qui s'est éventuellement écoulé hors du réservoir pendant le remplissage doit être soigneusement nettoyé à l'aide d'un papier absorbant, ceci afin d'éviter une importante formation de mousse au lavage suivant.

Ne versez jamais de produit de lavage dans le réservoir de produit de rinçage.

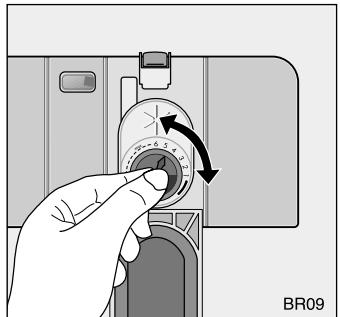

Dosage du produit

Selon les résultats de lavage obtenus, réglez la dose de produit en agissant sur le sélecteur à 6 positions situé à l'intérieur de la goulotte de remplissage (position 1 dose minimum, position 6 dose

maximum).

Le sélecteur est réglé en usine sur la position 4.

Augmentez la dose si vous observez sur la vaisselle des gouttes d'eau ou des taches de calcaire; diminuez la dose au contraire si vous notez la présence de rayures blanchâtres.

Contrôle de la réserve de produit de rangement

Lorsque le voyant de contrôle du produit de rinçage sur le bandeau de commandes s'allume, remplissez le réservoir.

L'utilisation au quotidien

• Contrôlez s'il est nécessaire d'ajouter du sel et du produit de rinçage.
• Rangez les couverts et la vaisselle dans le lave-vaisselle.
• Remplissez le réservoir de produit de lavage avec du détergent.
• Sélectionnez le programme de lavage adapté au type de charge et de salissure.
• Démarrez le programme de lavage.

Rangement de la vaisselle et des couverts

Ne lavez pas en machine de la vaisselle de petite dimension qui pourrait facilement sortir des paniers.

Les éponges, serviettes de ménage et tous les objets susceptibles de se saturer en eau, ne peuvent être lavés au lave-vaisselle.

• Avant de placer la vaisselle il faut:
• La débarrasser de tous les déchets alimentaires.
• Laisser tremper les casseroles au fond desquelles adhérent des restes d'aliments brûlés ou attachés.
• Lorsque vous rangez la vaiselle et les couverts, observez ce qui suit:
• La vaisselle et les couverts ne doivent pas empêcher les bras de lavage de tourner librement.
• Les récipients creux comme les tasses, les verres, les marmites, etc. doivent être rangés, l'ouverture tournée vers le bas, afin de ne pas recueillir l'eau dans leur cavité ou dans les fonds bombés.
• La vaisselle et les couverts ne doivent pas être placés les uns dans les autres, ni se recouvrir mutuellement.
• Pour éviter que le verre ne se rompe, les verres ne doivent pas se toucher.
• Placez les petits objets dans le panier couverts.
• Le vaisselle en plastique et les marmites en matériel antiadhésif tendent à retenir davantage les gouttes d'eau; le degré de séchage de cette vaisselle est donc moindre par rapport à la porcelainne et à l'acier.

Pour le lavage au lave-vaiselle, les couverts/la vaisselle qui suivent

• Les couverts avec poignées en bois, corne, porcelaine ou nacre.
• Les pièces en plastique ne résistant pas à la chaleur.
• Les couverts anciens, dont le mastic d'assemblage est fragile à l'eau chaude. La vaisselle ou les couverts collés.
• Les objets en étain ou en cuivre.
• Les cristaux, les objets en cristal.
• Les pièces en acier sensibles à la corrosion.
• Les planchettes bois.
• Les objets d'art.
• Les couverts en bronze.
• Les objets en aluminium.
• les porcelaines anciennes ou peintes à la main.
• Les objets en fer ou en fonte (ils peuvent rouiller et tacher d'autres pièces de vaisselle).

Conviennent sous réserves:

• Ne lavez de la vaisselle en faïence au lave-vaisselle que si elle est garantie comme convenant pour lave-vaisselle par le fabricant.
• Les décors vernis peuvent perdre leurs couleurs en cas de lavages fréquents au lave-vaisselle.
• Les pièces en argent et aluminium tendent à changer de couleur au lavage. Les restes d'aliments, tels que p. ex. le blanc d'œufs, le jaune d'œufs, la moutarde, provoquent souvent des changements de couleur ou des taches sur l'argent. Pour cette raison, débarrasssez toujours les pièces en argent des restes d'aliments si elles ne sont pas lavées immédiatement après utilisation.
• Certaines qualités de verre peuvent devenir opaques après de nombreux lavages.

En cas de doute, prenez contact avec le fabricant de l'objet. Au moment où vous achetez de la nouvelle vaisselle, vérifiez si elle est indiquée pour le lavage en lave-vaisselle. Tirez les paniers pour y charger la vaisselle.

Le panier inférieur

Le panier inférieur est destiné à recevoir les casseroles, les couvercles, les assiettes, les saladiers, les couverts, etc. Les plats et les grands couvercles seront disposés de préférence autour du panier, de manière à ne pas générer la rotation des bras de lavage.

Les deux rangées de supports peuvent être abaisées simplement et rapidement, pour vous permettre de charger plus commodément casseroles et saladiers.

Le panier à couverts

Les couteaux et les autres ustensiles pointus ou coupants doivent être placés dans le panier à couverts pointe vers le bas ou en position horizontale dans le panier supérieur.

Intercalez les cuillères entre les autres couverts pour éviter qu'elles ne s'emboitent.

Les couverts en argent ont tendance à noircir s'ils sont mélangés à des couverts en inox.

Séparez l'argenterie des autres métaux.

Disposez-les dans le panier à couverts, séparés des autres.

Pour obtenir les résultats les plus SMARTES, il est conseillé d'utiliser les séparateurs fournis (si la forme et les dimensions des couverts le permettent).

Le panier à couverts est constitué de deux parties amovibles : on pourrait en utiliser une seule ou les deux suivant le nombre de couverts.

Pour les séparer, faites-les glisser horizontalement l'une par rapport à l'autre et détachez-les.

Procédez en sens inverse pour les accrocher à nouveau.

Le panier supérieur

Le panier supérieur est prévu pour recevoir des assiettes (à dessert, soucoupes, plates et creuses jusqu'à 24 cm de diamètre), des saladiers, des tasses et des verres.

Disposez les pièces en quinconce au-dessus et au-dessous du support à tasses, afin que l'eau puisse bien asperger toutes les parties. Les verres à pied peuvent être suspendus aux porte-tasses.

L'étrier peut être relevé pour maintenir les pièces hautes. Rangez les objets légers (conçus en plastique conçus pour être lavés en lave-vaisselle) dans le panier supérieur et disposez-les de façon à ce qu'ils ne se retournent pas.

Pour les verres évasés, en fonction du type et des dimensions, rabattez vers la droite ou vers la gauche le support pour verres. Dans le cas où l'on voudrait charger des assiettes dans le panier supérieur, positionnez le support verres dans la position de droite.

Dans le cas de chargement des assiettes dans le panier supérieur:

Inclinez les assiettes et évitez de les charger en partant des premières positions proches de la porte ; chargez-les de préférence à partir de la partie arrière du panier.

Avant de fermer la porte, assurez-vous que les bras puissants tournent librement.

Réglage en hauteur du panier supérieur

Si vous nevez laver des assiettes très grandes, vous pouvez les disposer dans le panier inférieur après avoir placé dans la position la plus haute le panier supérieur.

	Hauteur maximale de laVAisselle dans lepanier supérieur panier inférieur
Panier supérieur relevé	20 cm	31 cm
Panier supérieur non relevé	24 cm	27 cm

Pour cela:

1. Tirez le panier vers vous.
2. Attrapez les cottes et tirez vers le haut.

Important!

Ne jamais soulever ou abaisser le panier d'un seul côté.

Avec le panier supérieur relevé, il ne sera pas possible d'utiliser le/les porte-tasse/s.

Pour remettre le panier en place:

1. Attrapez les côtés latéraux, tirez vers le haut, puis laissez le panier redescendre lentement, en le soutenant légèrement.

Veillez à ce que la porte du lave-vaisse soit toujours fermée. Vous éviterez ainsi que quelqu'un ne trébuche sur la porte ouverte et ne se blesse. Une porte ouverte représente toujours un danger (risque de basclement).

Le produit de lavage

N'utilise que des produits de lavage pour des lave-vaisselles ménagers.

Le produit de lavage pour lave-vaisselle est dangereux. Reportez-vous au paragraphe "AVERTISSEMENTS IMPORTANTS".

Ce produit est un détergent en poudre, liquide ou sous forme de pastille spécialement adapté au lavage de la vaisselle en machine.

Nous vous rappelons que le produit de lavage ne peut garantir une propreté complète s'il est employé en quantité insuffisante ; s'il est employé en excès, il n'améliorera pas les résultats et constituera un gaspillage.

N'utilisez pas en excès le produit de lavage afin de contribuer à la protection de l'environnement.

Le dédTangent est ajusté avant de démarrer un programme de lavage.

Le détergent est introduit pendant le cycle de lavage. Consultez les instructions figurant sur les emballages.

Ajouter le détergent

1. Si le couvercle est fermé, actionnez le cliquet de fermeture (1). Le couvercle s'ouvre automatiquement.
2. Ajoutez le détergent dans le distributeur (2). Pour simplifier le dosage, utilisez les repères suivants : 20 = environ 20 g détergent30 = environ 30 g détergent.

1. Tous les programmes avec prélavage nécessitant une petite quantité de détergent supplémentaire (5/10 g) à placer dans le compartiment (3) du réservoir.
2. Refermez le couvercle, en le pressant jusqu'à entendre le déclic.

Produits de lavage en pastilles

Les produits de lavage en pastilles des différents fabricants se dissolvent à différentes vitesses, aussi pendant les programmes courts, certaines pastilles ne sont pas en mesure de se dissoudre et de libérer toute leur force lavante. Si donc vous utilisez du produit de lavage en pastilles, nous vous conseillons d'adopter les programmes de lavage plus longs pour garantir l'élimination complète des résidus de produit de lavage.

Ne placez pas les pastilles dans le bac ou le panier des couverts, car vous obtiendriez un mauvais résultat de lavage. Les pastilles devraient être placées dans le distributeur du produit de lavage.

Produits de lavage compacts

Les produits de lavage que l'on trouve actuellement dans le commerce peuvent se classer en deux groupes principaux, en fonction de leur composition chimique;

• les produits de lavage traditionnels avec un taux d'alcalinité élevé, contenant des substances caustiques
• produits de lavage compacts ne contenant pas de substances caustiques et donc peu alcalins, à base d'enzymes naturelles et non polluantes.

Les programmes de lavage avec température de 50°C associés à des produits de lavage compacts permettent non seulement de sauvegarder l'environnement, mais aussi de traiter votre vaisselle avec plus de douceur, car les programmes de lavage à 50°C ont été spécialement étudiés en fonction du pouvoir des enzymes contenus dans les produits de lavage concentrés et de dissoudre la salissure.

En utilisant les programmes à 50°C, on obtient les mêmes résultats de lavage qu'avec un produit traditionnel à 65°C.

Utilisation des produits de lavage combinés "3 en 1", "4 en 1", "5 en 1", etc...

Ces produits combinent les fonctions de produit de lavage, de produit de rinçage et de sel régénérant.

1. Contrôlez si ces produits sont compatibles avec la dureté de l'eau de votre région. Respectez les indications de leur fabricant.
2. Sélectionnez la fonction "Tout en 1".
3. Avant le démarrage du programme de lavage, placez le produit de lavage dans le réservoir du détergent.

REMARQUE: si la qualité du séchage n'est pas satisfaisante, il est conseillé de:

1. de remplir le réservoir de liquide de rinceage;
2. Activer la distribution de produit de rinceage. Régler le doseur de liquide de rinceage sur la position 2.

Ces produits doivent être scrupuleusement utilisés en respectant les instructions données par le fabricant du déshTtant.

Si vous rencontrez des problèmes la première fois que vous utilisez ces produits, prenez contact avec le service clientèle du fabricant du produit de lavage (le numéro de téléphone est indiqué sur l'emballage).

Si vous souhaitez réutiliser des produits de lavage traditionnels, nous vous conseillons:

• désactiver la fonction "Tout en 1";
• de remplir à nouveau le réservoir de sel et le réservoir de produit de rinçage;
• de régler le paramétrage du niveau de durée de l'eau sur la position la plus élevée possible et d'effectuer 1 programme de lavage normal sans charge;
• de réajuster ensuite le paramétrage de durée de l'eau en fonction des conditions spécifiques à votre région; d'ajuster le dosage du liquide de rinçage.

Tableau des programmes

Programme	Degré de salissure et type de vaiselle	Description du cycle	(3) Valeurs de consommation
			Consommation de courant (kWh)	Consommation d'eau (litres)
Intensif 70°	Très sale. Casseroles et vaiselle variée	Prélavage à l'eau chaude Lavage à 70°C2 rinchages à l'eau tiège1 rinchage à l'eau chaude S'échage	1,7 - 1,9	23 - 25
(1) AUTO 50°-65°	Normalement sale. Casseroles et vaiselle variée	Prélavage à l'eau froide Lavage à 50°C ou à 65°C1 ou 2 rinchages à l'eau froide1 rinchage à l'eau chaude S'échage	1,2 - 1,6	12 - 25
Quotidien 130'	Légèrement sale. Vaiselle variée	Lavage à 60°C1 rinchage à l'eau chaude	0,8	9
(2) Eco 50°	Normalement sale. Vaiselle variée	Prélavage à l'eau froide Lavage à 50°C1 rinchage à l'eau froide1 rinchage à l'eau chaude S'échage	1,05	15
Spécial VERRES	Normalement sale. Cristaux, porcelain et vaiselle délicate	Lavage à 45°C1 rinchage à l'eau tiège1 rinchage à l'eau chaude S'échage	0,8 - 0,9	14 - 16

Programme de lavage "AUTO -

Pour les programmes de lavage "AUTO - ", on utilise la turbidité de l'eau de lavage pour déterminer dans chaque mesure la vaisselle est sale.

A faible chargement de vaisselle peu sale, les étapes de programme "prélavage", "lavage" et "rinçage" durent moins longtemps et la consommation d'eau est moindre.

A plein chargement de vaisselle très sale, les étapes de programme "prélavage", "lavage" et "rinçage" durent plus longtemps et la consommation d'eau est plus élevée.

Pour cette raison, la durée du programme ainsi que la consommation d'eau et d'énergie du programme "AUTO - " peuvent varier dans les plages indiquées (voir Tableau des programmes).

En fonction du degré de salissure de la vaisselle, le programme "AUTO - " permet par ailleurs d'ajuster automatiquement la température de l'eau entre C et C.

(2) Programme pour essais comparatifs (voir "Informations pour essais comparatifs"). Ce programme, étudié pour l'utilisation de détergents avec enzymes, permet d'obtenir, avec une consommation d'énergie réduite, des qualités de lavage et séchage qui ne pourraient être obtenues qu'avec des programmes à température de lavage de 65°C et des détergents traditionnels.

Pour compenser l'abaissement de la température, la durée du lavage et du séchage a été allongée.

Ces données sont une valeur indicative et dépendent de la pression et de la température de l'eau ainsi que des variations de tension électrique. La durée d'un programme de lavage est visualisée (en minutes) sur l'affichage numérique dans la phase de sélection.

1. Contrôlez que...

Les filtres soient propres et correctement positionnés.

La vaisselle et les couverts soient chargés correctement et de façon à permettre aux bras de tourner librement.

4. Appuyez sur la touche marche/arrêt

L'évitant défonctionnement s'allume.

5. Programmation et départ du programme

Appuyez sur la touche du programme désiré (voir "Tableau des programmes"). Lévoyant correspondant s'allume et sur l'affichage numérique la durée (en minutes) du programme sélectionné clignote.

Le voyant Temps restant s'allume.

Le programme démarre automatiquement environ 3 secondes après avoir appuyé sur une touche.

Lorsque le programme démarre, sur l'affichage numérique, le temps restant pour la fin du programme est allumé fixement.

Le voyant Temps restant reste allumé.

Si on souhaite établir un départ différé du programme

Programmez le «départ différé» avant la sélection du programme.

Appuyez plusieurs fois sur la touche Départ différé jusqu'à ce que sur l'affichage numérique apparaisse le nombre d'heures souhaitées pour le départ différé (de 1h à 19h).

Appuyez sur la touche du programme désiré (voir "Tableau des programmes"), le voyant correspondant s'allume. Sur l'affichage numérique apparait pour un temps bref la durée du programme de lavage, puis le temps programmé pour le "départ différé".

Dès que le nombre d'heures sur l'affichage numérique s'arrête de clignoter et reste allumé de manière fixe, le décompte est actif.

Le décompte diminue d'heure en heures.

L'ouverture de la porte pendant le décompte ne modifie pas la programmation effectuée.

Lorsque le décompte est terminé, le programme démarre automatiquement.

Remarque: Lorsque le départ différé est en cours, le voyant Temps restant reste éteint. Une fois terminé le décompte pour le départ différé, le programme de lavage commence automatiquement et le voyant Temps restant s'allume.

Remarque: Il est possible de sélectionner un programme de lavage et le "départ différé" même lorsque la porte est légèrement ouverte.

Dans ce cas, le programme (et le décompte du départ différé) démarrera environ 3 secondes après la fermeture de la porte. Jusqu'à ce moment il est possible de changer la sélection choisie.

6. Pour interrompre ou annuler un programme en cours

Interrompez ou annulez un programme en cours, seulement si c'est absolument nécessaire.

Attention! Lorsqu'on ouvre la porte, de la vapeur chaude pourrait s'échapper. Ouvrez la porte avec précaution.

Interrompre un programme en cours

a) En ouvrant la porte du lave-vaiselle, le programme en cours s'arrête. En refermant la porte, le programme reprend où il a été interrompu. b) En appuyant sur la touche Marche/Arrêt (dans ce cas tous les voyants s'éteignent). En reactivant la touche Marche/Arrêt, le programme reprend où il a été interrompu.

Annuler un programme en cours

Pour annuler un programme en cours, vous devez réinitialiser l'appareil.

Appuyez simultanément sur les touches multifonctions 2 et 3 jusqu'à ce que l'évoyant du programme sélectionné s'éteigne, indiquant ainsi que le programme en cours a été annulé.

Il est maintenant possible de sélectionner un nouveau programme de lavage.

(Dans le cas de sélection d'un nouveau programme de lavage, vérifie qu'il y a du détergent dans le réservoir correspondant).

7. Annuler le «départ différé

Pour annuler le "départ différé", remettez la machine en état de programmation ; suivez les instructions données au paragraphe "Annuler un programme en cours".

L'annulation du "départ différé" comporte aussi l'annulation du programme de lavage sélectionné. Dans ce cas, il faut sélectionner à nouveau le programme de lavage.

8. Fin de programme

Le lave-vaisselle s'arrête automatiquement et le voyant Temps restant s'éteint.

Sur l'affichage numérique apparaît le chiffre zéro (0 - temps du programme restant) et le voyant Fin s'allume pour indiquer que le programme est terminé.

Seulement dans ce cas, le programme de lavage est terminé.

Le voyant du programme qui vient de se terminer reste allumé.

Faites ressortir la touche Marche/Arrêt : le voyant correspondant s'éteint.

Ouvrez la porte et attendez quelques minutes avant de sortir la vaisselle: vous éviterez de vous brûler et vous obtiendrez de résultats de séchage.

9. Vider le lave-vaisselle

La vaisselle encore chaude est fragile, aussi laissez-la pendant environ 15 minutes, la porte entrouverte, pour la laisser refroidir et sécher avant de la sortir du lave-vaisselle.

Videz d'abord le panier inférieur ; vous éviterez ainsi que la vaisselle du panier supérieur goutte sur la vaisselle du panier inférieur.

La présence éventuelle de condensation sur les parois internes et sur la porte du lave-vaisselle est due au système de séchage qui transfère la vapeur résiduelle de la vaisselle aux parois plus froides.

Lorsque le programme est terminé, débranchez l'appareil et coupez l'arrivée d'eau.

Entretien et nettoyage

Nettoyez régulièrement les surfaces extérieures de l'appareil et le bandeau de commande avec un chiffon doux humide et, si nécessaire, humidifié uniquement d'eau savonneuse. N'employez jamais de produits abrasifs ou de solvants (acétone, trichloréthylène, etc.).

Nettoyez les joints d'étanchéité de la porte et les distributeurs de produit de lavage et de rincage avec un chiffon humide.

Tous les trois mois, effectuez un programme de lavage à 65°C sans vaisselle et avec du produit de lavage.

Nettoyage des filtres

Les filtres sont situés au fond de la cuve.

Ils doivent être nettoyés très régulièrement. Des filtres non nettoyés nuisent au résultat du lavage.

Important! avant de nettoyer les filtres, vérifie que l'appareil est éteint.

1. Ouvrez la porte, sortez le panier inférieur.
2. Le système de filtrage du lave-vaisselle se compose d'un filtre grossier (A), d'un microfiltre (B) et d'un filtre plat (C).

1. Tournez la poignée de l'ensemble filtre grossier (A) et microfiltre (B) d^n/4 de tour vers la gauche puis soulevez le tout.

1. Saissiez le filtre grossier (A) par la poignée annulaire et retirez-le du microfiltre (B).
2. Nettoyez soigneusement tous les filtres sous l'eau courante.
3. Retirez le filtre plat (C) en le soulevant et nettoyez-le sous l'eau courante des deux côtés.

1. Replacez le filtre plat (C) en vérifiant que les bords du filtre s’appliquent correctement sur le fond de la cuve.
2. Placez le filtre grossier (A) dans le microfiltre (B) et assemblez-les.
3. Remettez l'ensemble de ces filtres et verrouillez le tout en basculant le levier dans le sens des aiguilles d'une montre jusqu'à la butée.

Attention!

N'utilisez jamais le lave-vaisselle sans filtres.

Un positionnement incorrect des filtres entraîne de mauvais résultats de lavage.

Un mauvais entretien des filtres diminue l'efficacité du lavage.

N'essayez JAMAIS de démonter le bras supérieur. Si les trous sont bouchés par des résidus de salissure, ôtez la saleté avec un couteau (par exemple).

En cas d'absence prolongée

Si vous ne devez pas utiliser l'appareil pendant un certain temps :

1. Débranchez la prise de courant et coupez l'arrivée d'eau.
2. Laissez la porte entrouverte pour éviter la formation de mauvaises odeurs.
3. Laissez l'intérieur de l'appareil propre.

Précautions contre le gel

Evitez de placer l'appareil dans un local où la température est inférieure à 0°C.

En cas de gel, vidangez l'appareil, fermez le robinet d'arrivée d'eau, débranchez le tuyau d'arrivée d'eau et videz-le.

Si vous devez déplacer l'appareil (lors d'un déménagement, etc...)

1. Debranchez-le;
2. Fermez le robinet d'arrivée d'eau;
3. Retirez les tuyaux d'arrivée d'eau et de vidange;
4. Tirez l'appareil hors de sa niche ainsi que les tuyaux.

Évitez de trop incliner l'appareil pendant le transport.

En cas d'anomalie de fonctionnement...

Certaines anomalies de fonctionnement peuvent dépendre d'opérations d'entretien non correctes ou d'oubli.

Si vous constatez une anomalie de fonctionnement, reportez-vous au texte ci-dessous avant de faire appel au Service Après-Vente.

Dans la majorité des cas, vous pourrez y remédier vous-même.

Des messages d'erreur s'affichent

Le lave-vaisselle ne démarre pas ou se bloque pendant le fonctionnement.

L'intervention d'une alarme est signalée par :

• le clignotement continu du voyant du programme en cours,
• Sur l'affichage numérique apparaît un code (comme indiqué dans le tableau suivant).

Ouvrez la porte et exécutez les contrôles suivants.

Alarme / symptômes	Cause possible	Solutions
- sur l'affichage numérique apparait le code ,10L'eau n'arrive pas lors de la mise en marche.	Le robinet d'arrivée d'eau est bloqué ou entartré de calcaire.	Nettoyez le robinet d'arrivée d'eau.
	Le robinet d'arrivée d'eau est fermé.	Ouvrez le robinet d'arrivée d'eau.
	Le filtrre (selon modèle) du tuyau d'arrivée est bloqué ou plié ou obstrué.	Nettoyez le filtrre du tuyau d'arrivée d'eau.
	Le tuyau d'arrivée n'a pas été correctement installé ou il est étranglé.	Contrôlez l'in installation du tuyau d'arrivée d'eau.
	Il y a une coupure d'eau	Vérifiez votre alimentation en eau.
- sur l'affichage numérique apparait le code ,20L'appareil n'évacue pas l'eau.	L'évier est peut être bouché.	Eliminez ce qui bloque l'évier.
	Le tuyau d'évacuation n'a pas été correctement installé ou il est plié ou obstrué.	Contrôlez l'in installation du tuyau d'évacuation.
	La rallonge du tuyau d'évacuation ne convient pas.
	Il n'y a pas d'entrée d'air à l'extrémité du tuyau de vidange.
- sur l'affichage numérique apparait le code ,30	Le système de sécurité antidébordement s'est déclenché.	Fermez le robinet d'eau et faites appel au ServiceAprès Vente.

Après avoir effectué ces contrôles, fermez la porte du lave-vaiselle et appuyez sur la touche du programme en cours avant l'intervention de l'alarme ; le programme reprend où il a été interrompu. Si les codes alarme réapparaissent, faites appel au Service Après Vente.

Pour d'autres combinaisons de codes alarmes visualisées non décrites dans le tableau ci-dessus, faites appel au Service Après Vente.

... il y a des problèmes lors du fonctionnement du lave-vaisselle

Symptômes	Cause possible	Solutions
L'appareil ne démarre pas	La portec n'est pas bien fermée.	Fermez correctement la porte.
	L'appareil n'est pas correctement branché.	Branchez correctement la prise.
	Le fusible de l'installation de l'habitation ne fonctionne pas correctement.	Remplacez le fusible.
	Il y a une coupure de courant.	Vérifiez l'alimentation électrique de votre habitation.
	Le programme choisi n'a pas été sélectionné.	Vérifiez si le programme est correctement sélectionné.
	Le départ du programme n'a pas été commandé.	Vérifiez si la touche Marche/Arrêt est effectivement enclenchée.
	Le départ différé a été programmé.	Si vous pouze faire démarrer immédiatement le programme de lavage, il faudra annulez le départ différé.
Sifflement pendant le lavage.	Ce sifflement n'est pas un sujeet de préoccupation.	Utilisez une autre marque de détergent.
L'appareil fait trop de bruit pendant le cycle de lavage.	Les pièces de vaisselle cognent entre elles.	Vérifiez le chargement de la vaisselle.
	Les bras de lavage touchent la vaisselle.	Vérifiez le chargement de la vaisselle.
La portec se ferme difficilement.	L'appareil n'est pas correctement installé.	Vérifiez que l'appareil est de niveau.

La vase n'est pas propre

• Le programme de lavage ne convient pas au type de salissure de la vaisselle.
• La vaisselle n'a pas été rangée correctement. Les paniers ne doivent jamais être surchargés.
• Les bras ne tournent pas parce qu'ils sont bloqués par de la vaisselle chargée incorrectement.
• Les filtres sont bouchés ou n'ont pas été mis en place correctement. Le détergent n'a pas été correctement dosé.
• En présence de taches de calcaire sur la vaisselle, le réservoir du sel est vide ou l'adoucisseur du lave-vaisse n'est pas réglé correctement.
• Le tuyau de vidange n'a pas été monté correctement.
• Le bouchon du réservoir du sel n'est pas correctement fermé.
• Les trous des bras de lavage sont obstrués.
• Le produit de lavage est devenu dur ou est de mauvaise qualité.

La vase est mouillée et ne brille pas

Le produit de rinçage n'a pas été utilisé. - Le distributeur du produit de rinçage est vide.

Sur les verres et la vaisselle, se trouvent des rayures, des taches laiteuses ou des reflets bleuâtres

• Dosez une quantité inférieure de produit de rinçage.

Sur les verres et la vaisselle, se trouvent des auréoles laissées par les gouttes d'eau

• Dosez une quantité plus grande de produit de rinçage.
• Le détergent peut en être la cause. Contactez le fabricant du détergent.

Service à prouvé vente

En cas d'anomalie de fonctionnement, reportez-vous à la rubrique «EN CAS D'ANOMALIE DE FONCTIONNEMENT». Si malgré toutes les vérifications, une intervention s'avère nécessaire, le vendeur de votre appareil est le premier habilité à intervenir. A défaut (déménagement de votre part, fermeture du magasin où vous avez effectué l'achat...), veillez consulter le Centre Contact Consommateurs qui vous communiquera alors l'adresse d'un Service Après Vente.

En cas d'intervention sur votre appareil, exigez du service après-vente les pièces de certifiées constructeur.

Garantie

Conformément à la Législation en vigueur, Votre Vendeur est tenu, lors de l'acte d'achat de votre appareil, de vous communiquer par écrit les conditions de garantie et sa mise en œuvre appliquées sur celui-ci.

Sous son entière initiative et responsabilité, Votre Vendeur répondra à toutes vos questions concernant l'achat de votre appareil et les garanties qui y sont attachées.

N'hésitez pas à le contacter.

Plaque signalétique

En appelant un Service Après-Vente, indiquez-lui le type de défaut, le modèle (Mod.), le numéro de produit (PNC) et le numéro de série (S. N.) de l'appareil.

Ces indications figurent sur la plaque signalétique située sur le côté de la porte de votre lave-vaisselle.

Pour avoir ces nombres à portée de main, nous vous suggérons de les recopier ci-dessous.

Mod.:

PNC:

S. N.

Emplacement

Tous travaux électriques et hydrauliques nécessaires à l'installation de l'appareil ne seront confiés qu'à un électricien et un plombier qualifiés.

Enlevez tout emballage avant d'installer l'appareil.

Placez l'appareil, si possible, à proximité d'une arrivée d'eau (robinet) et d'une évacuation.

Encastrement de l'appareil

(sous évier ou plan de travail continu)

En retardant le plan de travail de l'appareil, vous pouvez encastrer celui-ci sous un évier ou sous un plan déjà existant, à condition que la niche corresponde aux dimensions du croquis.

Procedez comme suit:

• Retirer le plan de travail du lave-vaisselle, en dévisant les deux vis de fixation situées à l'arrière, puis tirer le plan de travail par l'arrière et le dégager des emboîtements avant, en le soulevant.

Lors de l'encastrement de la machine, veillez à ce que les tuyaux d'arrivée d'eau ou de vidange ne soient pas pliés ou écrasés.

Encastrez l'appareil lorsque vous aurez effectué la mise à niveau en agissant sur les pieds réglables.

La conception de votre lave-vaisselle ne permet pas l'encastrement d'une table de cuisson.

Remarque!

Installez l'appareil de manière à ce qu'il soit facilement accessible en cas d'intervention.

Si le lave-vaisselle ne doit plus être dans un deuxième temps encastré, il faut réinstaller le plan de travail d'origine.

Le socle du lave-vaisselle n'est pas réglable.

Mise à niveau

Une bonne mise à niveau est indispensable pour une parfaite fermeture et l'étanchéité de la porte.

Assurez-vous que la porte du lave-vaisselle se ferme correctement, sans frottements latéraux.

Dévissez ou vissez les pieds réglables, afin de mettre parfaitement l'appareil d'aplomb.

Raccordement d'eau

Ce lave-vaisse peut être alimenté en eau froide ou chaude jusqu'à 60°C max.

Nous vous conseillons néanmoins le raccordement à une arrivée d'eau froide.

Branchez le tuyau à un robinet avec un raccord 20/27 (3/4") ou à une prise d'eau à branchement rapide (Press Block).

Contrôlez que la pression de l'eau d'alimentation n'excède pas les valeurs indiquées dans les caractéristiques techniques.

Votre société de distribution d'eau peut vous renseigner sur la pression de l'eau de votre région.

Evitez toute pliure ou étranglement du tuyau qui pourrait empêcher ou ralentir le passage de l'eau.

L'extrémité du tuyau raccordée à l'appareil peut être orientée selon les besoins, il suffit de desserrer l'écrou de fixation.

Révissez bien l'écrou de fixation pour éviter des pertes d'eau. (Il est à noter que certains modèles de lave-vaisselle sont équipés de tuyaux d'alimentation SANS écrou de fixation, il n'est donc pas possible d'effectuer cette opération).

Si l'appareil est branché à des conduites neuves ou n'ayant pas été utilisées depuis un certain temps, laissez couler l'eau pendant quelques minutes avant de brancher le tuyau d'arrivée d'eau.

Vous éviterez ainsi que des dépôts de sable ou de rouille puissent obstruer le petit filtre placé dans le tuyau d'arrivée.

N'utilise pas, pour le raccordement, des tuyaux déjà employés précédemment.

Le lave-vaisseau est équipé d'une sécurité qui empêche le retrait de l'eau de lavage dans les tuyaux de l'eau potable ; elle répond aux exigences prévues par les normes de sécurité en vigueur en la matière.

En cas de débordement ou de fuite d'eau:

• Fermez immédiatement le robinet d'arrivée d'eau et débranchez l'appareil.
• Contrôlez l'étanchéité des joints et des raccords.
• Faites appel à votre service clientèle.

Tout raccordement sur une canalisation d'eau entraîne obligatoirement un risque de fuite, quelles que soient les précautions prises. Aussi, prenez pour règle de tous les jours de fermer le robinet d'arrivée d'eau lorsque vous n'utilisez pas le lave-vaisselle.

Évacuation d'eau

L'extrémité du tuyau d'évacuation peut être branchée :

1. Au siphon de l'évier, en la fixant éventuellement avec un collier.
2. À une évacuation murale pourvue d'une ventilation spéciale, ayant un diamètre intérieur d'au moins 4 cm.

Le branchement pour l'évacuation doit se couvrir à une hauteur comprise entre 30 cm (minimum) et 100 cm (maximum) du sol.

Le tuyau d'évacuation peut être orienté indifféremment vers la droite ou vers la gauche.

Évitez les piures et les étranglements du tuyau qui pourraient empêcher ou ralentir l'écoulement de l'eau.

Une éventuelle rallonge du tuyau d'évacuation ne devra pas être supérieure à 2 mètres et son diamètre intérieur devra être égal à celui du tuyau de l'appareil.

De même, les raccords utilisés pour le branchement doivent avoir un diamètre intérieur non inférieur à celui du tuyau d'évacuation.

La rallonge doit reposer au sol et ne monter à la verticale qu'à proximité du système de vidange.

Attention!

Nos appareils sont équipés d'une sécurité qui empêche le retard de l'eau usée à l'intérieur du lave-vaisselle.

Si le siphon d'évacuation de votre évier a une vanne de non-retard incorporée, cela peut empêcher l'évacuation correcte du lave-vaisselle.

Nous vous conseillons donc de l'enlever.

Raccordement électrique

Les caractéristiques relatives au raccordement électrique sont reportées dans le chapitre "Caractéristiques techniques" et sur la plaque signalétique (située sur le côté de la porte).

Avant de brancher l'appareil, assurez-vous que :

1. La tension du secteur indiquée sur la plaque signalétique correspond à la tension du secteur fournie sur le lieu de l'installation.
2. Notre compteur et les fusibles peuvent supporter l'intensité absorbée par la machine compte tenu des autres appareils électriques branchés. Utilisez un socle de prise de courant importante, une borne de mise à la terre, qui doit être obligatoirement raccordée conformément aux normes en vigueur. L'appareil ne doit pas être raccordé à l'aide d'un prolongateur ou d'une prise multiple. (Risque d'incendie). Vérifiez que la prise de terre est conforme aux règlements en vigueur.

Le branchement devra être exécuté en respectant les normes en vigueur.

Pour isoler le lave-vaisseau du secteur, débranche la prise.

Attention!

La prise doit rester accessible même après l'installation de l'appareil.

Si le câble d'alimentation doit être remplacé, adressez-vous au service après-vente de votre magasin vendeur.

Attention!

Notre responsabilité ne saurait être engagée, en cas d'accidents ou incidents provoqués par une mise à la terre inexistante ou défectueuse.

Informations pour essais comparatifs

L'essai en conformité avec EN 60704 doit être exécuté avec une charge standard complète et le programme comparatif (voir "Tableau des programmes").

L'essai en conformité avec EN 50242 doit être exécuté avec le réservoir du sel de l'adoucisseur et le distributeur de produit de rinceage repliés, respectivement de sel régénérant et de produit de rinceage, et avec le programme comparatif (voir "Tableau des programmes").

Chargement:	12 couverts standard
Sélecteur du produit de rinçage:	position 4 (type III)
Dosage du détergent:	5 g + 25 g (type B)

Disposition panier supérieur (retirer le support pour verres)

Disposition panier à couverts

Disposition panier inférieur

Porte-tasses : position A

Pour tenir nos engagements, nous écoutons les consommateurs

Info Conso Electrolux est le lien privilégié entre la marque et ses Consommateurs. Il assure en permanence une double mission : satisfaire au mieux vos exigences et tirer parti de cette proximité pour améliorer sans cesse les produits que nous vous proposons.

Avant l'achat

Toute une équipe répond avec clarté et précision à vos sollicitations concernant l’éventail de nos gammes de produits et vous apporte des conseils pour vous aider dans votre choix en fonction de vos propres besoins.

Après l'achat

Exprimez-vous sur la perception que vous avez de nos produits et votre satisfaction à l'usage. Mais interrogez aussi nos spécialistes sur l'utilisation et l'entretien de vos appareils. C'est alors que notre mission prend tout son sens. Écouter, comprendre, agir : trois temps essentiels pour tenir l'engagement de la marque dans le plus grand respect du consommateur.

Dans le souci d'une amélioration constante de nos produits, nous nous réservons le droit d'apporter à leurs caractéristiques toutes modifications liées à l'évolution technique (décret du 24.03.78).

Info Conso

Electrolux

BP 50142 - 60307 Senlis Cedex

Tél.: [phone] (0,15 € TTC/mn)

Fax:[phone]

E-MAIL: [e-mail]

Permanence téléphonique du lundi au vendredi

150 9.001 VERSION 2000

Pour toute question technique:

Centre de Contact Consommateurs

BP 20139 - 60307 SENLIS CEDEX

Tél.: [phone] (0,34 € TTC/mn)

E-MAIL: [e-mail]

Permanence téléphonique du lundi au vendredi

ARTHUR MARTIN

Electrolux

Pour une vie plus facile.
