Type de produit	Hotte aspirante
Marque	AIRLUX
Modèle	AHVS80BR
Largeur (estimation)	80 cm
Alimentation	220-240 V, 50 Hz
Nombre de vitesses	4 (dont 1 intensive)
Commande	Clavier tactile
Éclairage	LED
Diamètre d'évacuation	150 mm
Modes d'installation	Évacuation ou recyclage
Type de filtre à graisses	Métallique, lavable
Type de filtre à charbon	À remplacer (optionnel)
Indicateur de saturation des filtres	Oui, par voyant
Fonction timer	Oui, 5 minutes
Arrêt automatique	Après 10 heures sans intervention
Panneau aspirant motorisé	Oui, avec commande up/down
Nettoyage des filtres à graisses	Tous les 2 mois, manuel ou lave-vaisselle
Remplacement du filtre à charbon	Tous les 6 mois
Nettoyage extérieur	Chiffon humide et détergent neutre

FOIRE AUX QUESTIONS - AHVS80BR AIRLUX

Comment nettoyer les filtres à graisses métalliques ?

Démontez les filtres en descendant le loquet vers l'intérieur puis lavez-les à la main avec un détergent neutre ou au lave-vaisselle. Un changement de couleur n'affecte pas leur efficacité.

Quand faut-il remplacer le filtre à charbon ?

Tous les 6 mois, ou plus fréquemment en cas d'usage intensif. Le remplacement est nécessaire uniquement en version recyclage.

Que faire si la hotte ne fonctionne pas ?

Vérifiez l'alimentation électrique, qu'une vitesse est sélectionnée et que le disjoncteur n'a pas sauté.

Comment activer la fonction timer ?

Appuyez longuement sur l'une des touches de vitesse (P2 à P5). La hotte s'éteindra automatiquement après 5 minutes. L'affichage de la vitesse clignote pendant le décompte.

Que signifie le clignotement de la touche P1 ?

Si elle clignote, cela indique que le filtre à charbon doit être remplacé (après 120 h de fonctionnement). Si elle reste allumée fixe, cela concerne les filtres à graisses métalliques (30 h).

Comment réinitialiser l'indicateur de saturation des filtres ?

Appuyez sur la touche P1 après avoir nettoyé ou remplacé les filtres. L'indicateur s'éteint.

La hotte s'éteint toute seule après un certain temps, est-ce normal ?

Oui, si aucune intervention n'est détectée, la hotte s'éteint automatiquement au bout de 10 heures pour des raisons de sécurité.

Quelle est la procédure d'installation en version évacuation ?

Percez un trou de 150 mm de diamètre pour le conduit d'évacuation, utilisez un tuyau lisse et le plus court possible. Respectez les normes locales et assurez une prise d'air suffisante dans la pièce.

Que faire si toutes les touches clignotent ?

Cela indique un blocage du panneau aspirant. Attendez 30 secondes puis appuyez sur la touche up/down pour le débloquer.

Comment nettoyer l'extérieur de la hotte ?

Utilisez un chiffon humide et un détergent neutre. Évitez les produits abrasifs ou corrosifs. Pour les surfaces en acier, cuivre ou laiton, utilisez un produit spécifique.

MODE D'EMPLOI AHVS80BR AIRLUX

Instructions pour l'usage

et la maintenance

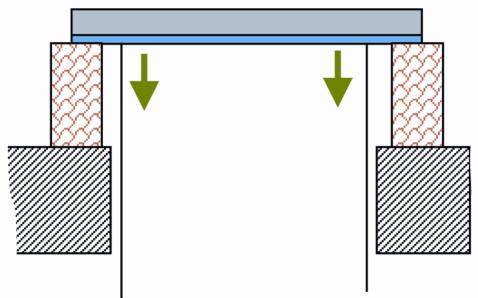

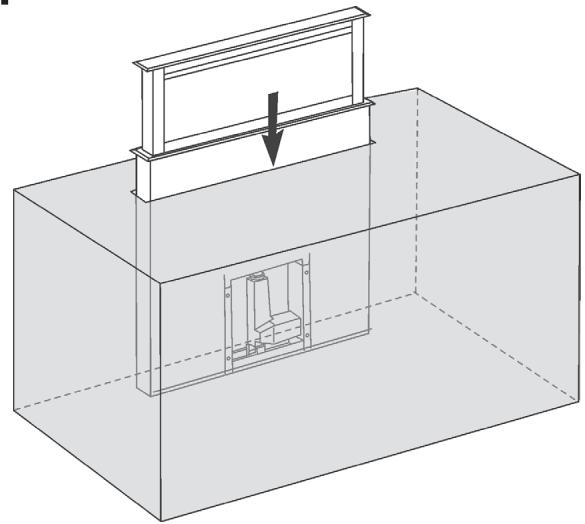

Vous devez soulever et déposer la hotte dans son logement en maintenant le tiroir complètement fermé (verre en contact avec le cadre du châssis). Dans un premier temps, vous pouvez utiliser des cales de pose sur le plan de travail (préserve le passage des doigts) que vous pourrez enlever après avoir soulevé et déposé la hotte par l'intérieur du meuble.

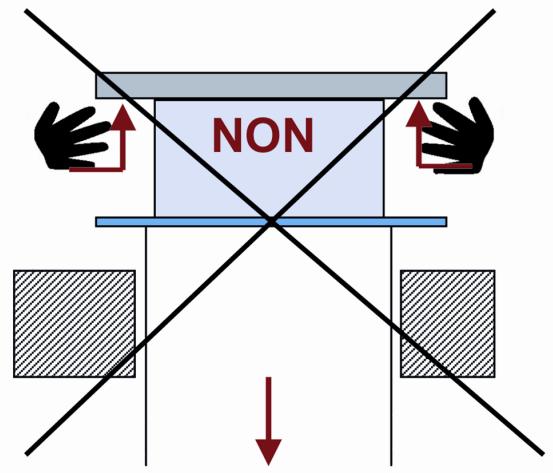

Soutien et dépose par le bandeau en verre

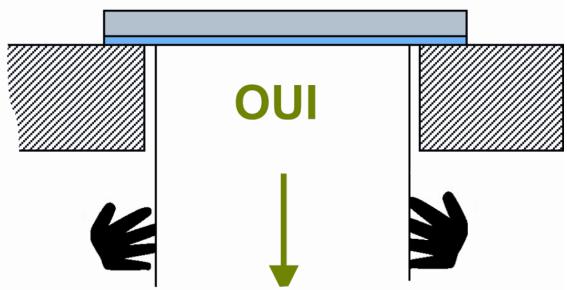

Soutien et dépose par le châssis

Découpe du plan de travail

Corte mobile

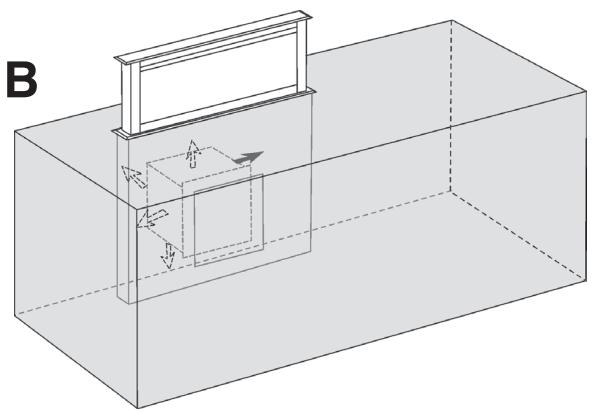

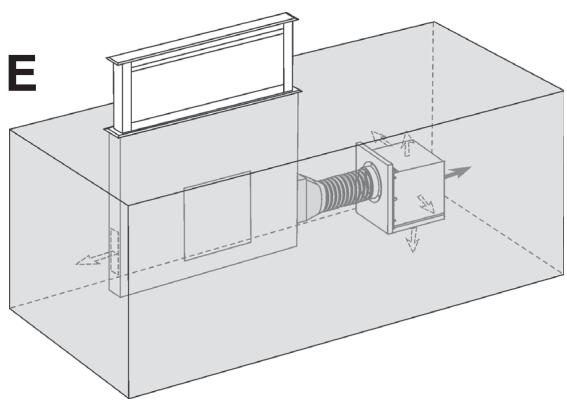

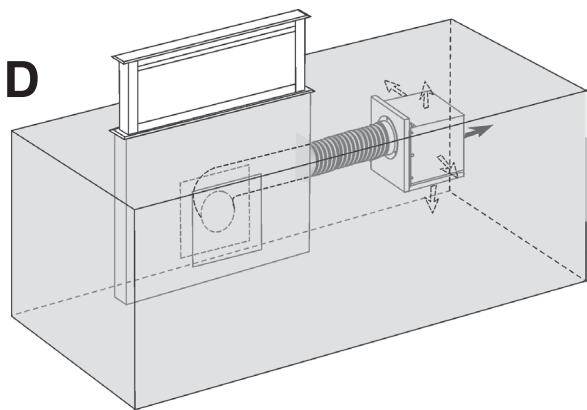

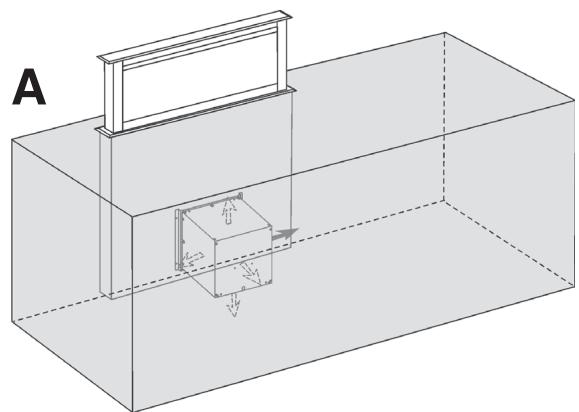

1 A B C D E

4 ABCDE

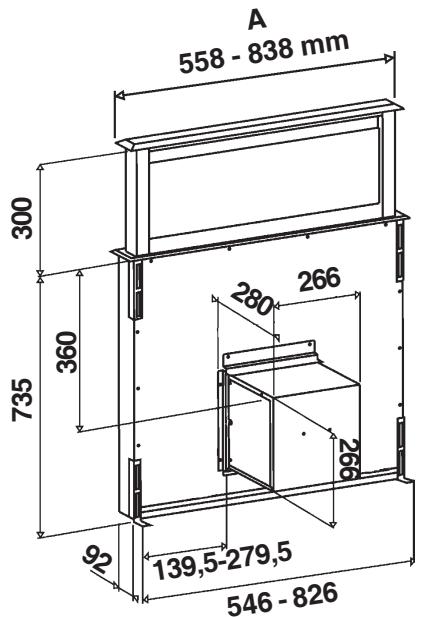

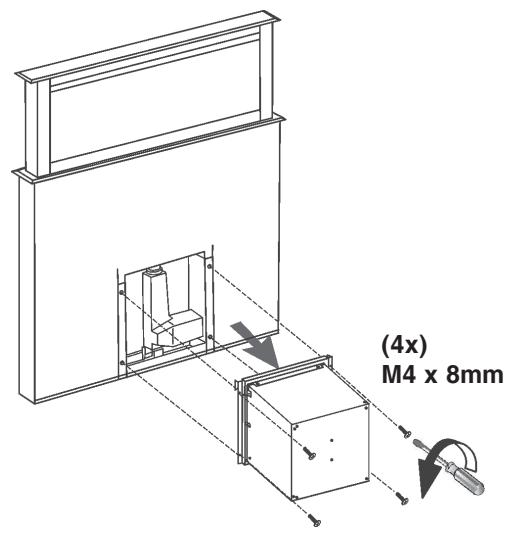

2 BD

5 A B C D E

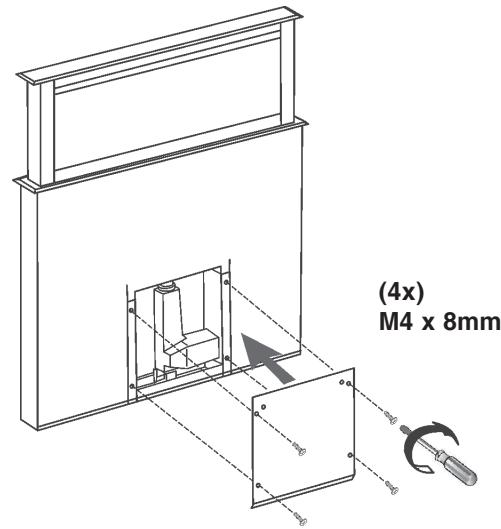

3 BDE

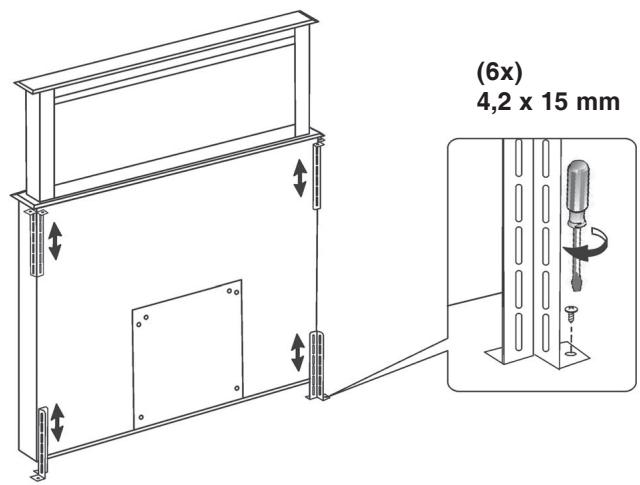

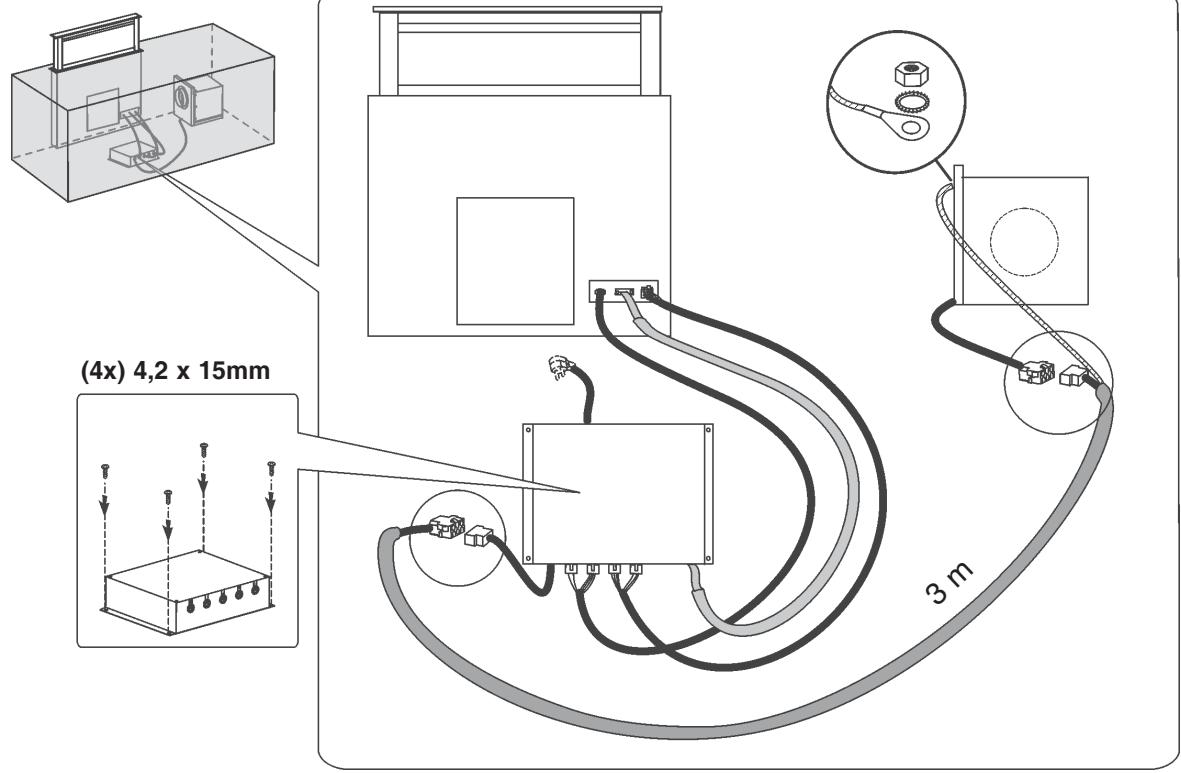

6 ABCD 4,2 x 15 mm

7 E

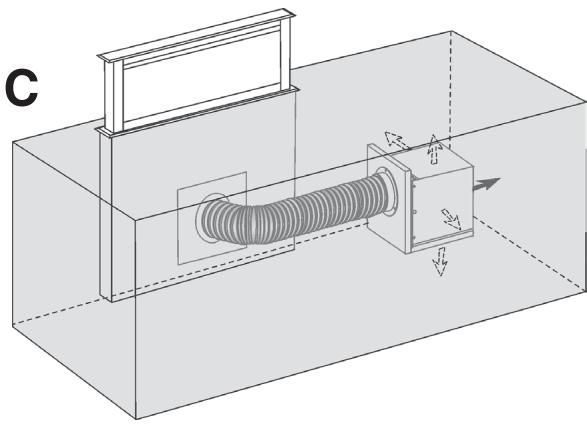

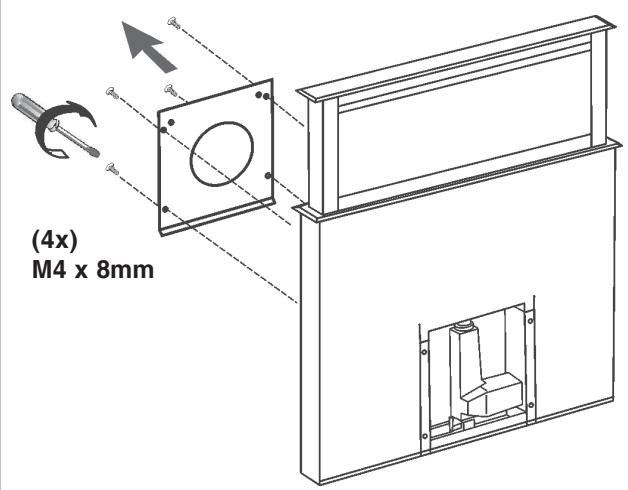

8 C

9 A B

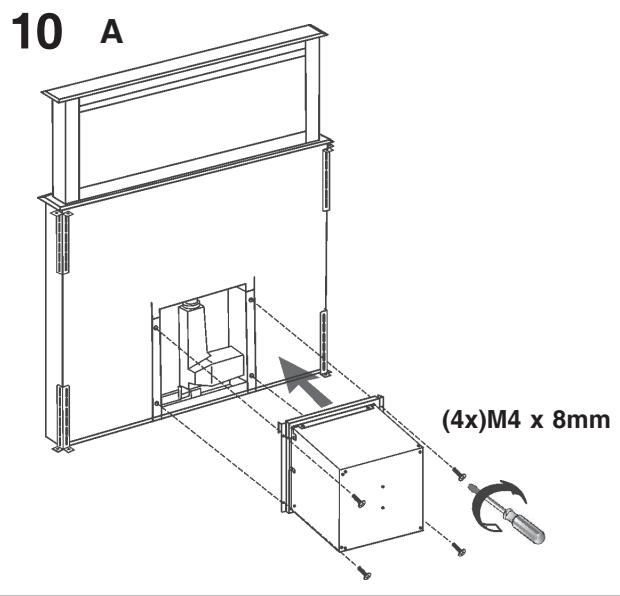

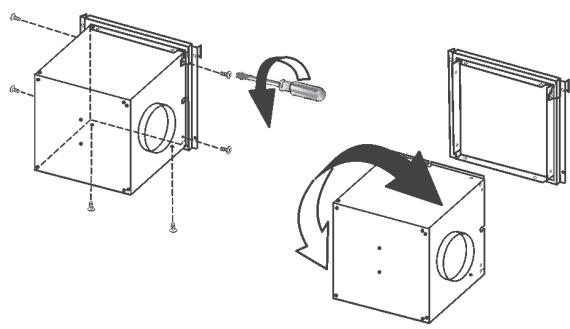

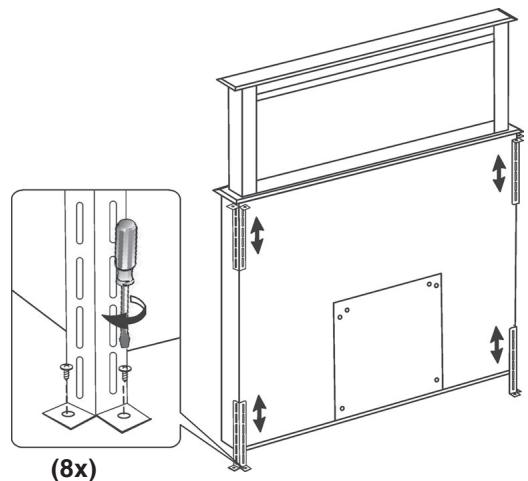

11 B

14 c

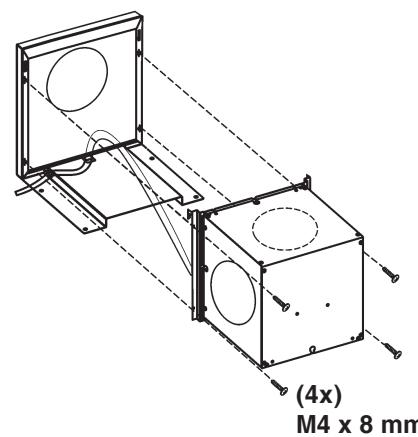

12 A B C D E

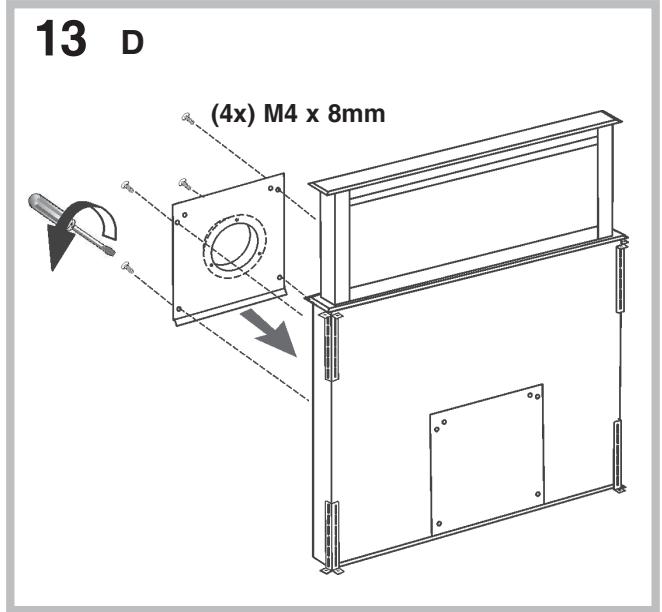

15 A B

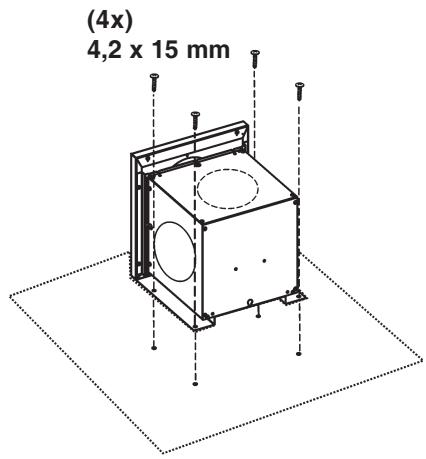

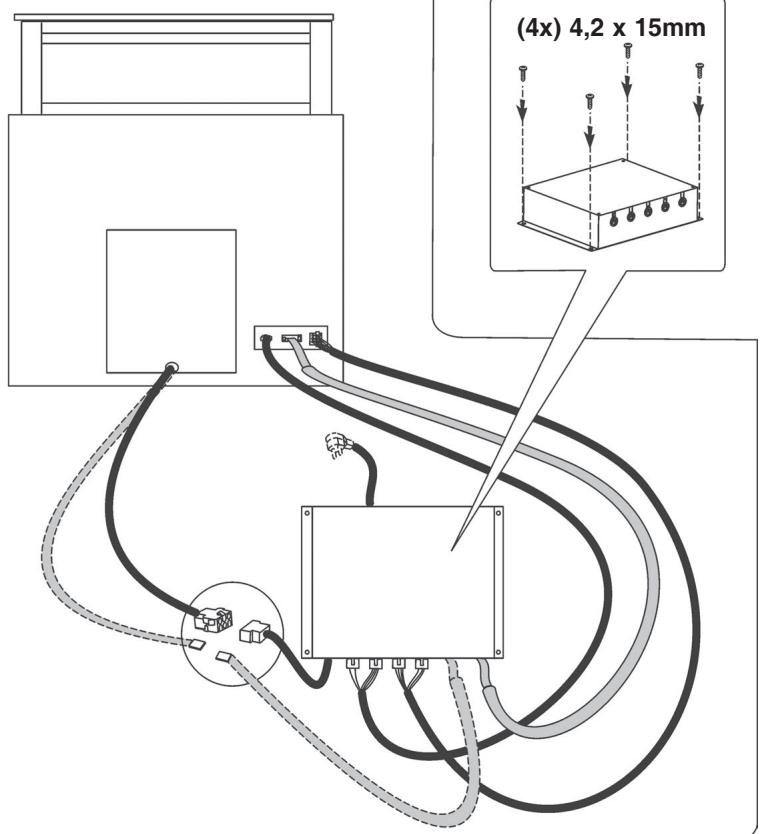

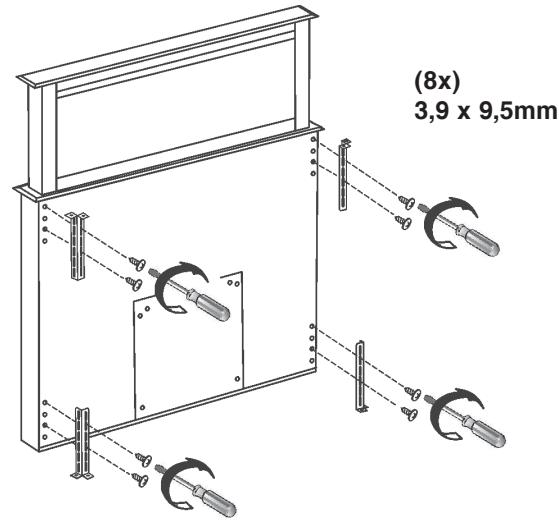

(4x) 4,2 × 15mm

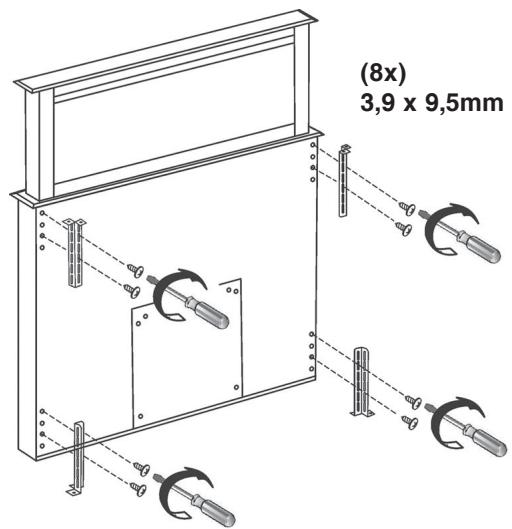

16 C D E

17 AB

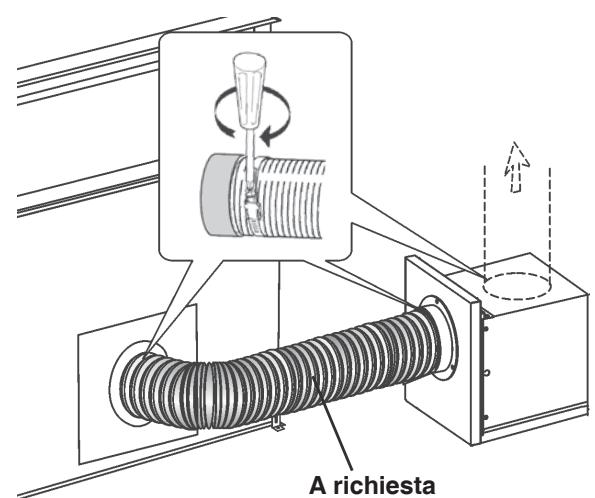

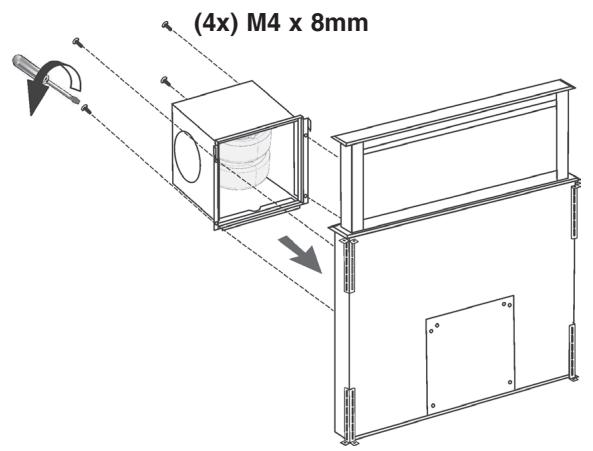

18 CD En option, sur demande

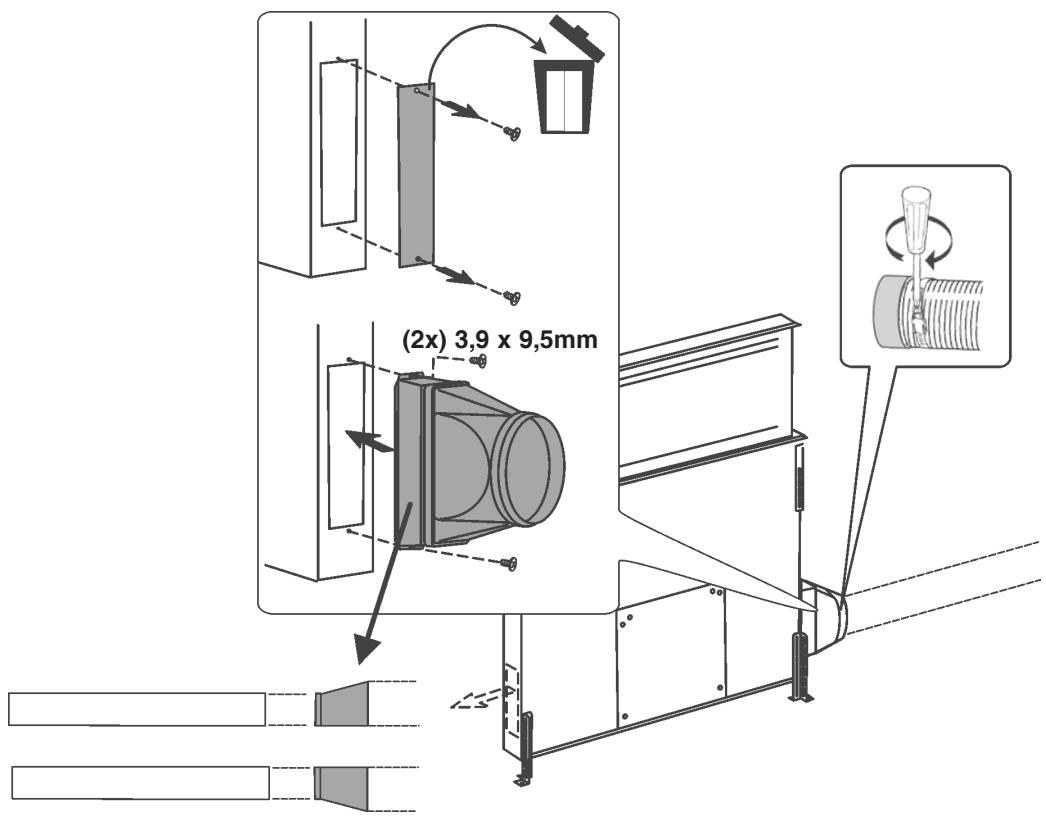

19 E 015cm

En option, sur demande

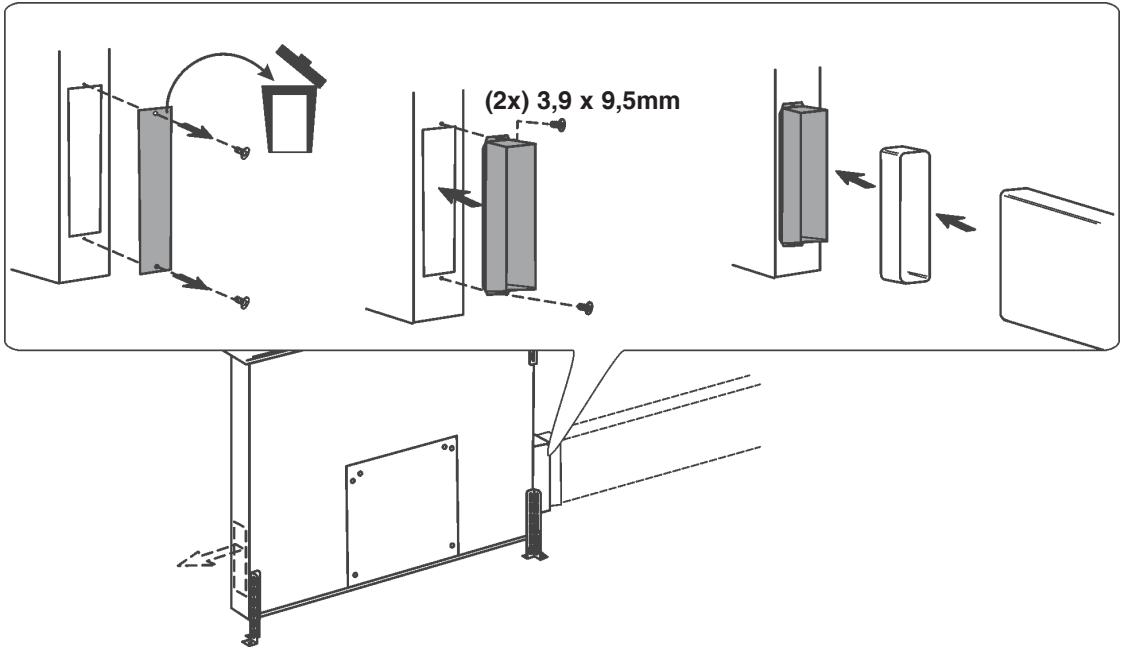

20 E

En option, sur demande

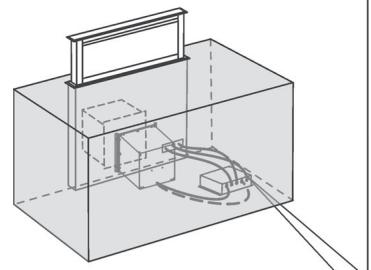

21

22

L'installation doit être effectuée par un professionnel du secteur conformément aux instructions du fabricant.

Faire usage de gants lors des opérations d'installation et d'entretien.

Si le câble d'alimentation est endommagé, il doit être remplacé par le constructeur, son service d'assistance technique ou une personne qualifiée, afin d'éviter tout danger.

Avertissement : Si vous n'installez pas les vis ou les dispositifs de fixation conformément à ces instructions, cela pourrait engendrer des risques électriques.

L'esthétique de la hotte peut être différente de celle des illustrations du présent manuel. Les instructions pour l'utilisation, l'entretien et l'installation de l'appareil restent toutefois identiques.

• Pour optimiser les consommations énergétiques, la 4ème vitesse (intensive) descend automatiquement à la 3ème vitesse après 5 minutes de fonctionnement.
• Si la hotte est en marche (éclairage et/ou moteur), sans intervention de l'utilisateur, elle s'éteindra automatiquement au bout de 10 heures (voyants éteints).
• Un signal sonore « bip » est émis à chaque fois qu'une commande est passée par l'intermédiaire du clavier ou de la télécommande (suivant modèle).
• En cas de coupure de courant pendant le fonctionnement de la hotte, celle-ci se coupe automatiquement. Au retour du courant, il faudra la remettre en route.

ÉVACUATION DE L'AIR

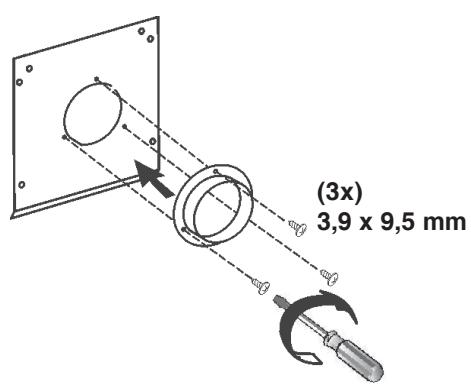

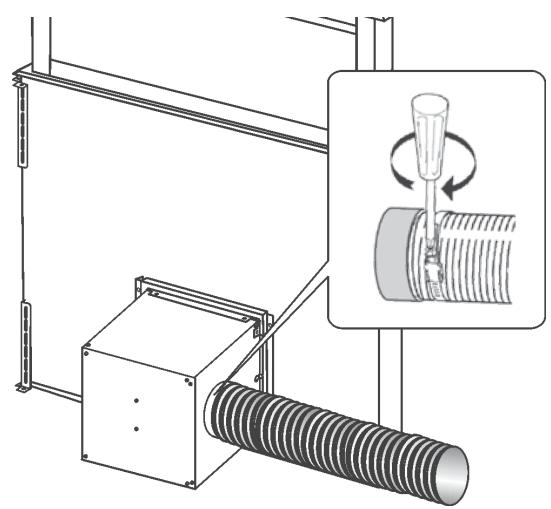

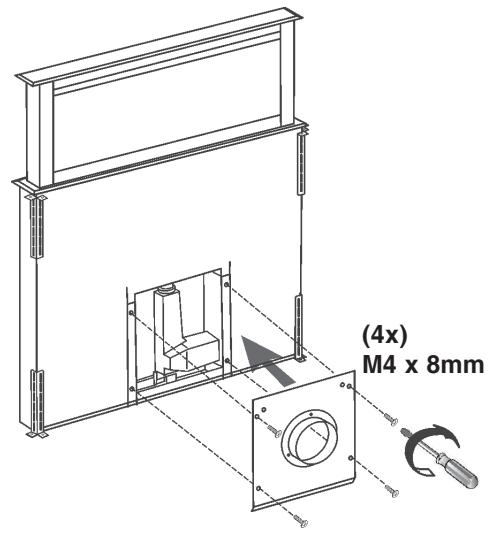

Installation en version évacuation

! Percer le trou et installer le conduit d'évacuation de l'air (diamètre 150 mm). ! Utiliser un tuyau de la longueur strictement nécessaire. ! Les coudes du tuyau doivent être limités au maximum (angle maxi du coude : 90°). ! Éviter les variations excessives de section du tuyau. ! Utiliser un tuyau le plus lisse possible sur sa partie interne. ! Le matériel du tuyau doit être aux normes. ! Ne pas relier la hotte à des conduits d'évacuation de fumées de combustion (chaudières, cheminées, poêles, etc.). ! Pour l'évacuation de l'air, respecter les consignes des autorités compétentes en la matière. Par ailleurs, l'air à évacuer doit être éliminé par une cavité dans le mur prévue à cet effet. ! Équiper la pièce de prises d'air suffisantes pour éviter que la hotte ne crée une pression négative à l'intérieur de la pièce (elle ne doit pas dépasser 0,04 mbar). En effet, si la hotte est utilisée conjointement à des appareils autres qu'électriques (poêles à gaz, à huile, à charbon, etc.), les gaz d'évacuation de la source de chaleur risquent d'être refoulés.

RECYCLAGE OU ÉVACUATION ?

La hotte peut être installée en version recyclage ou évacuation. Le type d'installation doit être choisi d'emblée.

Pour une plus grande efficacité, dans la mesure du possible, il est recommandé d'installer la hotte en version évacuation.

Version évacuation

La hotte aspire l'air et l'expulse à l'extérieur à travers le tuyau d'évacuation (diamètre 150 mm).

Version recyclage

La hotte filtre l'air, le purifie et le rejette à l'intérieur de la pièce.

COMMANDES

Commandes de la Fig. 22

P1 : réinitialisation de l'indicateur de saturation des filtres. P2 : touche on/off - 1ère vitesse. P3 : 2ème vitesse. P4 : 3ème vitesse. P5 : 4ème vitesse. P6 : touche up/down (pour monter/descendre le panneau aspirant). Lors de l'ouverture, il est possible d'arrêter le panneau aspirant à une hauteur souhaitée en exerçant une deuxième pression sur la touche.

Fonction Timer 5' :

La fonction Timer s'active par une pression longue sur la touche P2, P3, P4 ou P5. Une fois les 5 minutes écoulées, la hotte se coupe. Lorsque cette fonction est activée, l'affichage digital de la vitesse sélectionnée clignote.

Indicateur de saturation des filtres :

Filtres à graisse métalliques : après 30 h de fonctionnement de la hotte, la touche P1 s'allume pendant 30 minutes à chaque fois que la hotte est éteinte.

Filtre à charbon : après 120 h de fonctionnement de la hotte, la touche P1 clignote pendant 30 minutes à chaque fois que la hotte est éteinte.

ATTENTION

SYSTÈMES DE SÉCURITÉ

Pour un fonctionnement correct, le produit est doté d'une série de dispositifs de sécurité dont l'objet est de prévenir d'éventuels accidents causés par une utilisation impropre.

Il est nécessaire d'y prêter la plus grande attention lors de l'utilisation du produit, notamment pour les parties concernant le chariot télescopique (panneau aspirant).

ALARMES SUR LE CLAVIER

1. Toutes les touches clignotent : le chariot télescopique est bloqué. Attendre 30 secondes et appuyer sur la touche up/down (faire monter/descendre le panneau aspirant) pour le débloquer.
2. La touche up/down clignote : un contrôle à graisse métallique n'est pas correctement installé. Le repositionner.

ENTRETIEN

! Avant de procéder au nettoyage ou à une opération d'entretien, couper l'alimentation électrique.

Si l'éclairage LED est endommagé, il doit être remplacé par le constructeur, son service d'assistance technique ou une personne dûment qualifiée, afin d'éviter tout danger.

Nettoyage de la hotte

QUAND NETTOYER : au moins une fois tous les deux mois pour prévenir tout risque d'incendie.

NETTOYAGE DE L'EXTÉRIEUR : utiliser un chiffon humide et un détergent neutre (pour hottes peintes) ou un produit spécifique aux hottes en acier, cuivre ou laiton.

NETTOYAGE DE L'INTÉRIEUR : utiliser un chiffon ou un pinceau imbibé d'alcool ménager.

À PROSCRIRE : ne pas utiliser de produits abrasifs ou corrosifs (éponges métalliques, brosses trop dures, détergents agressifs, etc.)

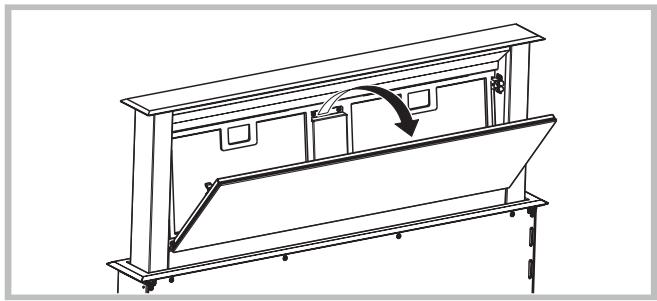

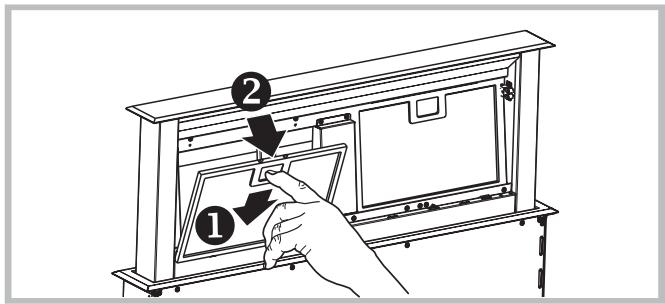

Nettoyage des filtres à graisse métalliques

QUAND NETTOYER : au moins une fois tous les deux mois pour prévenir tout risque d'incendie.

DÉMONTAGE DES FILTRES : descendre le loquet du filtre vers l'intérieur et tirer le filtre vers le bas.

NETTOYAGE DES FILTRES : laver les filtres à la main avec un détergent neutre ou au lave-vaisselle. En cas de lavage au lave-vaisselle, une éventuelle décoloration ne compromet en aucun cas l'efficacité des filtres.

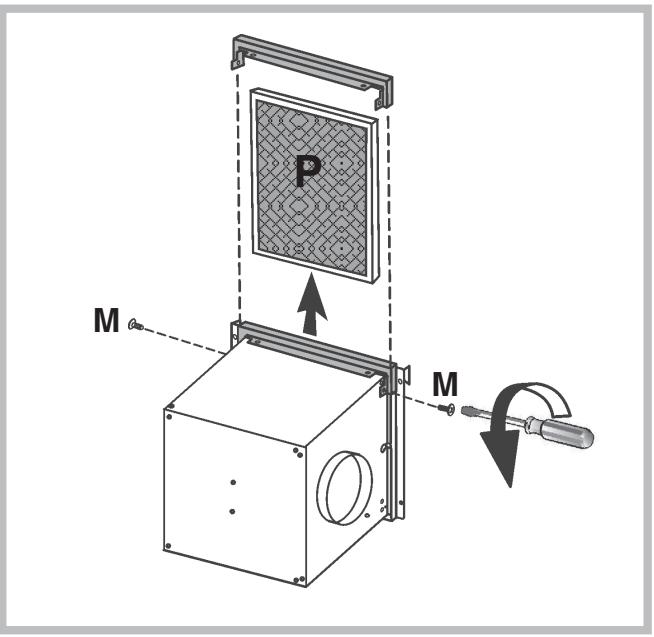

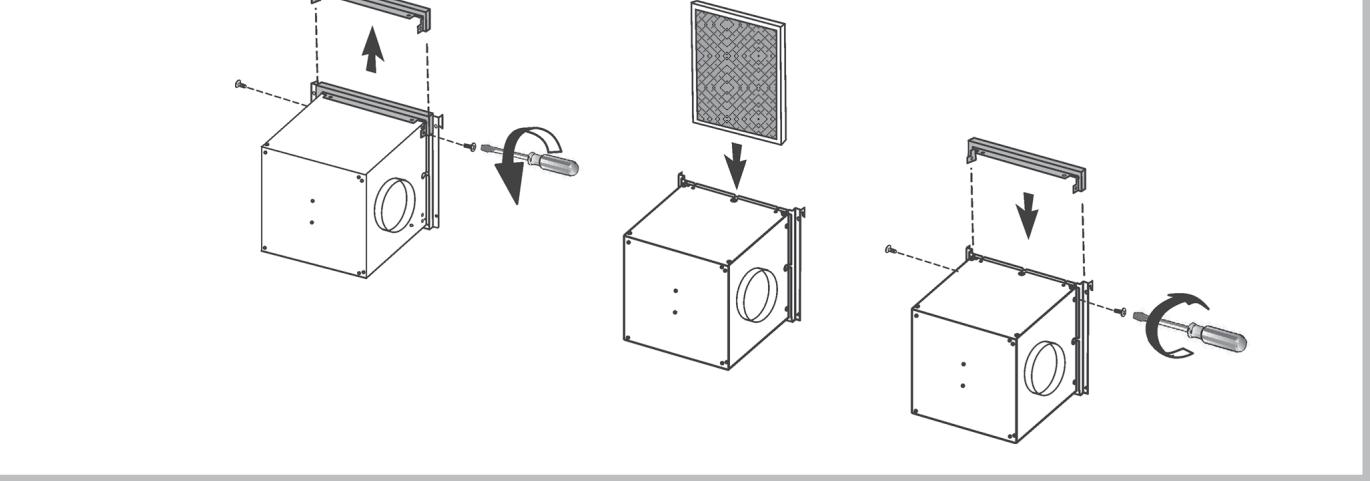

Remplacement du filtre à charbon (P)

(hotte en version recyclage uniquement)

QUAND LE CHANGER : au moins tous les 6 mois.

DÉMONTAGE DU FILTRE : pour le démonter, enlever les deux vis M.

ANOMALIES DE FONCTIONNEMENT

En cas d'anomalie de fonctionnement, avant de faire appel au service d'assistance, effectuer les contrôles suivants :

• Si la hotte ne fonctionne pas : s'assurer :
• de l'absence de coupure de courant.
• qu'une vitesse a été sélectionnée.
• Si la hotte a un faible rendement : s'assurer :
• que la vitesse du moteur sélectionnée est suffisante pour la quantité de fumée et de vapeurs libérées.
• que la cuisine est suffisamment aérée pour assurer une prise d'air.
• que le filtre à charbon n'est pas usé (hotte en version recyclage).
• Si la hotte s'éteint lorsqu'elle fonctionne : s'assurer :
• de l'absence de coupure de courant.
• que le dispositif d'interruption omnipolaire ne s'est pas déclenché.
