Intitulé	Description
Type de produit	Projecteur portable
Résolution	1280 x 800 pixels (WXGA)
Luminosité	500 lumens
Contraste	2000:1
Technologie d'affichage	DLP
Connectivité	HDMI, USB, VGA, AV
Alimentation électrique	100-240V, 50/60Hz
Dimensions approximatives	22.5 x 15.5 x 8.5 cm
Poids	1.5 kg
Type de batterie	Non applicable (projecteur secteur)
Fonctions principales	Projection d'images et de vidéos, compatibilité avec divers appareils
Entretien et nettoyage	Nettoyer régulièrement le filtre à air et la lentille
Pièces détachées et réparabilité	Disponibilité limitée, consulter le service après-vente
Sécurité	Éviter l'exposition à l'humidité, ne pas bloquer les aérations
Informations générales	Idéal pour des présentations professionnelles et des projections à domicile

FOIRE AUX QUESTIONS - K330 ACER

Comment allumer le projecteur ACER K330 ?

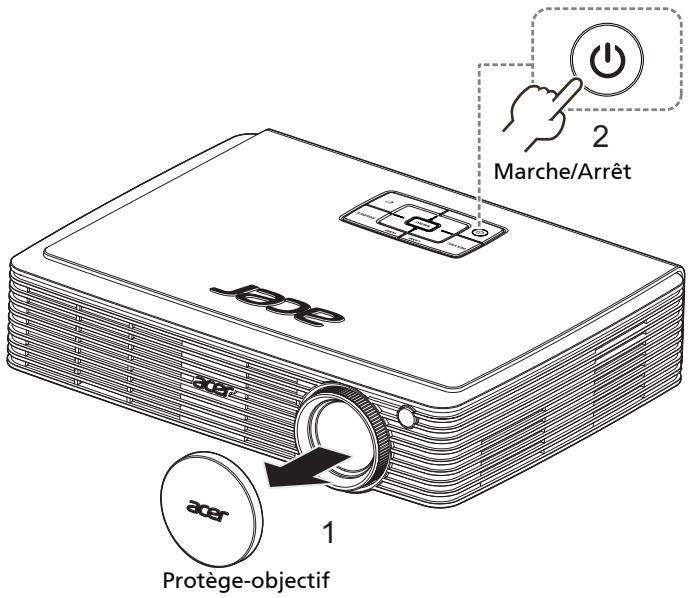

Appuyez sur le bouton d'alimentation situé sur le dessus du projecteur ou sur la télécommande.

Que faire si le projecteur ne s'allume pas ?

Vérifiez que le projecteur est bien branché à une source d'alimentation et que la lampe n'est pas usée. Si le problème persiste, essayez de réinitialiser le projecteur.

Comment connecter mon ordinateur au projecteur ACER K330 ?

Utilisez un câble HDMI ou VGA pour connecter votre ordinateur au projecteur. Sélectionnez la source appropriée à l'aide du bouton 'Source' sur le projecteur ou la télécommande.

Pourquoi l'image projetée est-elle floue ?

Assurez-vous que le projecteur est correctement focalisé en ajustant la lentille. Vérifiez également la distance entre le projecteur et l'écran.

Comment ajuster le volume du son sur le projecteur ?

Utilisez les boutons de volume sur la télécommande ou le panneau de contrôle du projecteur pour ajuster le niveau sonore.

Que faire si le projecteur surchauffe ?

Assurez-vous que les aérations du projecteur ne sont pas obstruées. Éteignez le projecteur et laissez-le refroidir avant de le rallumer.

Comment remplacer la lampe du projecteur ACER K330 ?

Suivez les instructions du manuel utilisateur pour accéder à la lampe. Débranchez le projecteur, retirez le couvercle de la lampe, puis remplacez la lampe usée par une nouvelle.

Le projecteur ne détecte pas le signal HDMI, que faire ?

Vérifiez que le câble HDMI est bien connecté aux deux appareils. Essayez de changer de port HDMI ou de redémarrer le projecteur et l'ordinateur.

Comment réinitialiser les paramètres d'usine du projecteur ?

Accédez au menu de configuration, sélectionnez 'Réinitialiser les paramètres d'usine' et confirmez la réinitialisation.

Où puis-je trouver le manuel d'utilisation du projecteur ACER K330 ?

Le manuel d'utilisation est disponible sur le site officiel d'ACER dans la section 'Support' ou 'Téléchargements'.

MODE D'EMPLOI K330 ACER

Droits d'auteur © 2011. Acer Incorporated.

Tous Droits Réservés.

Guide de l'utilisateur du projecteur Acer série K330/L225/LK-W14

Diffusion initiale: 06/2011

Des modifications peuvent être apportées de temps à autre aux informations contenues dans cette publication. Ces modifications seront ajoutées aux nouvelles éditions de ce manuel. La présente société ne fournit aucune espèce de garantie expresse ou implicite, relative aux informations contenues dans ce manuel et n'offre notamment aucune garantie d'aucune sorte quant à la valeur marchande de ce produit ou son adéquation à une utilisation particulière.

Enregistrez le numéro de série, la date d'achat, et le numéro du modèle dans l'espace prévu ci-dessous. Le numéro de série et le numéro du modèle sont imprimés sur l'étiquette collée sur le châssis. Toutes les correspondances concernant cette unité doivent inclure ces informations.

Toute reproduction, transmission, transcription ou mise en mémoire de ce manuel ou partie sur un support quelconque, par quelque procédé que ce soit, notamment électronique, mécanique, photocopie, enregistrement, ou autre, sont interdites sans l'autorisation écrite préalable d'Acer Incorporated.

Projecteur Acer série K330/L225/LK-W14

Modèle:

No. de série:

Date d'achat :

Lieud'achat:

Acer et le logo Acer sont des marques commerciales déposées par Acer Incorporated. Les noms de produits ou marques commerciales d'autres sociétés sont utilisés ici à des fins d'identification uniquement et sont la propriété de leurs détenteurs respectifs.

HDMI™, le logo HDMI et l'Interface Multimédia Haute Définition sont des marques commerciales ou des marques commerciales déposées de HDMI Licensing LLC.

Lisez ces consignes attentivement. Conservez ce document pour des références ultérieures. Respectez tous les avertissements et instructions indiqués sur le produit.

Éteindre le produit avant tout nettoyage

Débranchez ce produit de la prise murale avant tout nettoyage. Ne pas utiliser de nettoyants liquides ou en aérosol. Utilisez un chiffon humide pour le nettoyage.

Mise en garde concernant la prise lors de la déconnexion de l'appareil

Observez les consignes suivantes lorsque vous connectez et déconnectez l'alimentation à une alimentation externe :

• Installez le bloc d'alimentation avant de connecter le cordon d'alimentation sur la prise d'alimentation secteur.
• Débranchez le cordon d'alimentation avant de déconnecter le bloc d'alimentation du projecteur.
• Si le système utilise plusieurs sources d'alimentation, coupez l'alimentation du système en débranchant tous les cordons d'alimentation des sources d'alimentation.

Mise en garde concernant l'accessibilité

Assurez-vous que la prise d'alimentation dans laquelle vous branchez le cordon d'alimentation est facilement accessible et se situe au plus près possible de l'équipement. Si vous devez couper complètement l'alimentation de l'équipement, assurez-vous de débrancher le cordon d'alimentation de la prise murale.

Avertissements!

• Ne pas utiliser ce produit après le l'eau.
• Ne pas placer ce produit sur un chariot, un support ou une table instable. Si le produit tombe, il risque d'être endommagé sérieusement.
• Les fentes et les ouvertures sont conçues à des fins de ventilation ; pour assurer un fonctionnement fiable du produit et pour le protéger des surchauffes. Ces ouvertures ne doivent pas être obstruées ou couvertes. Les ouvertures ne doivent jamais être obstruées en plaçant le produit sur un lit, un divan, un tapis ou d'autres surfaces similaires.

Ce produit ne doit jamais être placé à proximité ou sur un radiateur ou une bouche de chauffage ou encastré dans une installation si une ventilation adaptée n'est pas disponible.

• N'introduisez jamais d'objets de chaque sorte que ce soit dans ce produit à travers les fentes du boîtier car ils pourraient toucher des endroits soumis à des tensions dangereuses ou provoquer des courts-circuits qui pourraient causer un incendie ou une électrocution. Ne jamais renverser de liquide.

d'aucune sorte sur ou dans le produit.

Pour éviter d'endommager les composants internes et prévenir une éventuelle fuite de la batterie, ne pas placer le produit sur une surface vibrante. - Ne jamais utiliser ce produit en faisant du sport, de l'exercice ou dans un environnement vibrant, ce qui pourrait provoquer un événuel court-circuit ou endommager les périphériques à base de ventilateur.

Utilisation de l'énergie électrique

• Ce produit doit être utilisé avec le type d'alimentation indiqué sur l'étiquette apposée. Si vous n'êtes pas sûr du type d'alimentation disponible, consultez votre revendeur ou votre compagnie d'électricité locale.
• Ne laissez rien reposer sur le cordon d'alimentation. Ne pas placer ce produit dans un endroit où son cordon se trouve dans un passage fréquenté.
• Si vous utilisez une rallonge avec ce produit, assurez-vous que l'intensité nominale totale des équipements branchés sur la rallonge ne dépasse pas l'intensité nominale de la rallonge. Assurez-vous également que l'intensité totale de tous les produits branchés sur la prise murale ne dépasse pas le calibre du fusible.
• Ne pas surcharger une prise d'alimentation, une barrette de connexion d'alimentation ou une prise de courant en connectant trop d'appareils. La charge globale du système ne doit pas dépasser 80% de la valeur nominale du circuit terminal. Si vous utilisez des barrettes de connexion d'alimentation, la charge ne doit pas dépasser 80% de la valeur nominale d'entrée de la barrette de connexion. L'adaptateur secteur de ce produit est équipé d'une fiche à trois dents avec mise à la terre. Cette fiche ne s'insère que dans une prise murale équipée d'une mise à la terre. Assurez-vous que la prise murale est correctement mise à la terre avant d'insérer la fiche de l'adaptateur secteur. Ne pas insérer la fiche dans une prise murale sans terre. Consultez votre électricien pour les détails.

Avertissements! La broche de mise à la terre est un système de sécurité. Utiliser une prise murale qui n'est pas correctement mise à la terre risque de provoquer une électrocution et/ou des blessures.

Remarque: La broche de mise à la terre fournit également une bonne capacité de protection contre le bruit produit par des appareils électriques environnants qui interfèrent avec les performances de ce produit.

Utilisez uniquement le cordon d'alimentation fourni pour ce produit. Si vous devez changer le cordon d'alimentation, assurez-vous que le nouveau cordon d'alimentation est conforme aux exigences ci-dessous : type amovible, répertorié UL/certifié CSA, approuvé VDE ou équivalent, longueur de 4,6 mètres (15 pieds) au maximum.

Dépannage du produit

Ne pas tenter de réparer ce produit par vous-même. Ouvrir ou retirer les couvercles peut vous exposer à de dangereuses tensions ou d'autres dangers. Pour tout dépannage, veuillez vous adresser à un technicien qualifié.

Débranchez ce produit de la prise murale et contactez un personnel de dépannage qualifié dans les conditions suivantes:

Lorsque le cordon d'alimentation est endommagé, coupé ou effiloché. Si un liquide a été renversé dans le produit. Si le produit a été exposé à la pluie ou à l'eau. Si le produit est tombé ou si le boîtier a été endommagé. - Si le produit laisse apparaître une modification notable de ses performances, cela indique une nécessité de dépannage. - Si le produit ne fonctionne pas correctement après avoir suivi les instructions d'utilisation.

Remarque: Réglez seulement les contrôles qui sont couverts par les instructions de fonctionnement car un mauvais réglage des autres commandes peut causer des dommages et requérir un travail important de la part du technicien qualifié afin de remettre en état normal le produit.

Avertissements! Pour des raisons de sécurité, ne pas utiliser de pièces non conformes lorsque vous ajoutez ou changez des composants. Consultez votre revendeur pour connaître les options d'achat.

Votre équipement ainsi que ses accessoires peuvent contenir de petites pièces. Gardez-les hors de portée des jeunes enfants.

Consignes de sécurité complémentaires

• Ne pas regarder dans l'objectif du projecteur lorsque la lampe est allumée. La clarté de la lumière risque de vous abîmer les yeux.
• Allumez d'abord le projecteur et ensuite les sources de signaux.
• Ne pas placer le produit dans des environnements suivants:
• Un espace mal aéré ou espace clos. Un espace libre de 50cm au minimum entre les murs et le projecteur avec une circulation de l'air libre est requis.
• Des endroits où la température risque de devenir trop importante, par exemple à l'intérieur d'un véhicule avec toutes les vitres fermées.
• Des endroits où une forte humidité, la poussière ou la fumée de cigarette peuvent affecter les composants optiques en réduisant leur durée de vie et en noircissant l'image.
• Des endroits à proximité d'une alarme-incendie. Des endroits avec une température ambiante supérieure à 40°C / 104°F. Des endroits dont les altitudes sont supérieures à 10000 pieds.
• Débranche immédiatement l'appareil si vous constatez un dysfonctionnement avec votre projecteur. Arrêtez d'utiliser l'appareil si une fumée, un bruit ou une odeur anormale
• Ne pas continuer à utiliser le produit en cas de panne ou chute. Dans de tels cas, contactez votre revendeur pour une inspection.
• Ne pas exposer l'objet du projecteur à la lumière du soleil. Cela risque de provoquer un incendie. Lorsque vous éteignez le projecteur, assurez-vous que le projecteur termine son cycle de refroidissement avant de couper l'alimentation.
• Ne pas couper brusquement l'alimentation principale trop souvent et ne pas débrancher le projecteur lors du fonctionnement. Le moyen le plus sûr est de patienter jusqu'à ce que le ventilateur s'arrête avant de couper l'alimentation principale.
• Ne pas toucher la grille de sortie d'air et le panneau inférieur qui peuvent être brûlants. Nettoyer régulièrement le filtre d'air le cas échéant. La température interne peut augmenter et provoquer des dommages si le filtre/les fentes d'aération sont obstruées par la poussière ou la saleté.
• Ne pas regarder directement dans la grille de sortie d'air lorsque le projecteur est en fonctionnement. Cela risque de vous blesser les yeux.
• Ouvrez toujours l'obturateur ou retirez le couvre-objectif lorsque le projecteur est en fonctionnement.
• N'obstruez l'objet du projecteur avec aucun objet lorsqu'il projecteur est en cours de fonctionnement ; dans le cas contraire, cela risque de provoquer une surchauffe et une déformation de l'objet ou même un incendie.
• Ne pas tenter de démonter ce projecteur. La présence de hautes tensions dangereuses à l'intérieur de l'appareil risque de provoquer des blessures. Adressez-vous uniquement à un technicien professionnel de dépannage qualifié pour tout dépannage.
• Ne pas installer le projecteur verticalement. Le projecteur peut tomber, ce qui provoquera des blessures ou des dommages.

Mise en garde concernant l'écoute

Pour protégerez votre ouïe, respectez les consignes ci-dessous.

Augmentez le son progressivement jusqu’à ce que vous puissiez l’entendre nettement et confortablement. - Ne pas augmenter le niveau du volume une fois que vos oreilles se sont adaptées au volume courant. - Ne pas écouter une musique à un niveau de volume important pendant une longue durée. - Ne pas augmenter le volume pour masquer le bruit environnant. Diminuez le volume si vous ne pouvez pas entendre la personne près de vous.

Consignes de mise au rebut

Ne pas jeter cet appareil électronique dans les déchets pour vous en débarrasser. Pour minimiser la pollution et assurer la qualité protection de l'environnement, veuillez recycler. Pour plus d'informations concernant les règlements WEEE (Waste from Electrical and Electronics Equipment), visitez http://www.acer-group.com/public/Sustainability/sustainability01.htm

viii

Avis d'utilisation

Eteindre le produit avant tout nettoyage. Utiliser un chiffon humidifié avec un détergent doux pour nettoyer le boîtier du projeteur. - Débrancher la fiche d'alimentation de la prise de courant si le produit ne doit pas être utilisé pendant une longue période.

• Obstruer les fentes et les ouvertures sur l'unité qui servent à la ventilation. Utiliser des nettoyants, des cires ou des solvants abrasifs pour nettoyer l'unité. Utiliser dans les conditions suivantes :
• Dans des environnements extrêmement chauds, froids ou humides.
• Dans des zones susceptibles de composer un excès de poussière et de saleté.
• À proximité de tout appareil générant un champ magnétique puissant. Sous la lumière directe du soleil.

Mise en garde

Observez tous les avertissements, les mises en garde et les consignes de maintenance recommandées dans ce guide d'utilisateur pour optimiser la durée de vie de votre(APpeuil.

Avertissements:

• Ne pas regarder dans l'objectif du projecteur lorsque la lampe est allumée. La clarté de la lumière risque de vous abimer les yeux. Pour réduire les risques d'incendie ou d'électrocution, ne pas exposer le projecteur à la pluie ou à l'humidité.
• Veuillez ne pas ouvrir et ne pas démonter le produit car cela pourrait provoquer une électrocution. Lorsque vous éteignez le projecteur, veuillez vous assurer que le projecteur termine son cycle de refroidissement avant de couper l'alimentation.
• Allumez d'abord le projecteur et ensuite les sources de signaux.
• Ne pas utiliser le protège-objectif lorsque le projecteur est en cours de fonctionnement.

Informations concernant votre sécurité et leur confort iii Commencer par le début viii Avis d'Utilisation viii Mise en Garde viii Présentation 1 1 Vue d'ensemble du paquet 2 Vue générale du projecteur 3 Vue Externe du Projecteur 3 Panneau de contrôle 4 Disposition de la télécommande 5 Bien débuter 7 Connexion du Projecteur 7 Mise sous/hors tension du projecteur 8 Mise sous tension du projecteur 8 Mise hors tension du projecteur 9 Réglage de l'Image Projetée 10 Réglage de la Hauteur de l'Image Projetée 10 Comment optimiser la taille de l'image et la distance 11 Commandes Utilisateur 13 Menu d'installation 13 Technologie Empowering Acer 14 Menu OSD (Affichage à l'écran) 15 Couleurs 16 Image 17 Réglage 20 Gestion 20 Audio 21 3D 22 Langue 23 Comment dire du support multimédia d'un

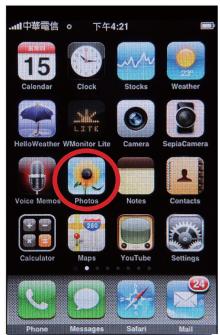

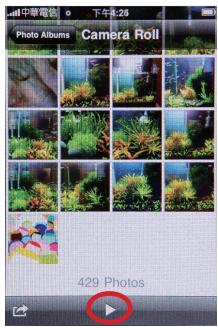

Comment afficher des photos 24

Comment dire des vidéos 26

Appendices 27

Dépannage 27

Tableau de Définition des DELs & Alertes 31

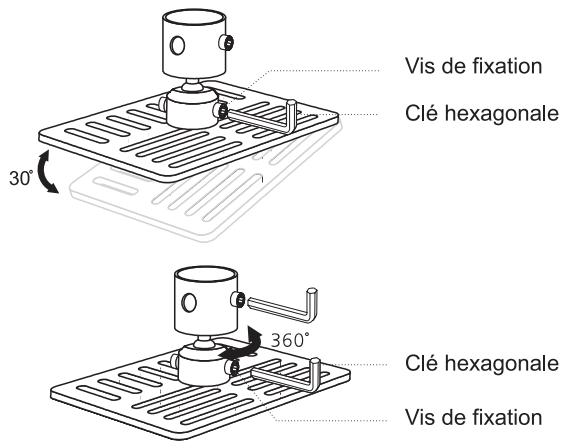

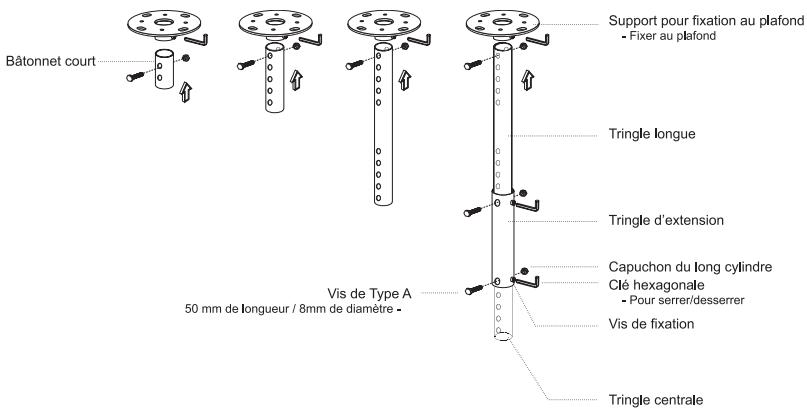

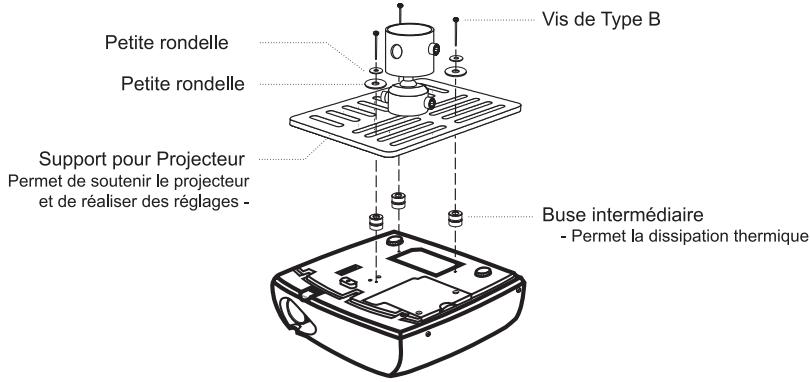

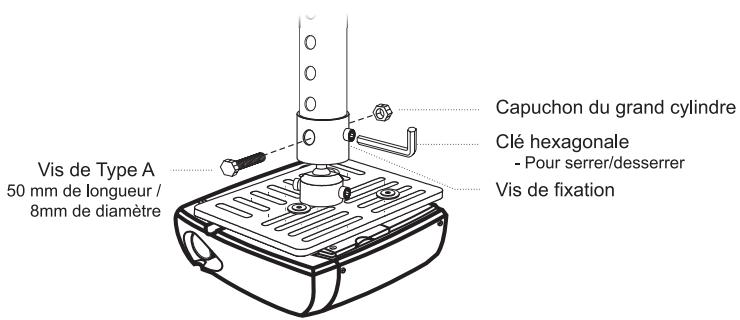

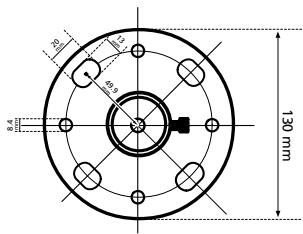

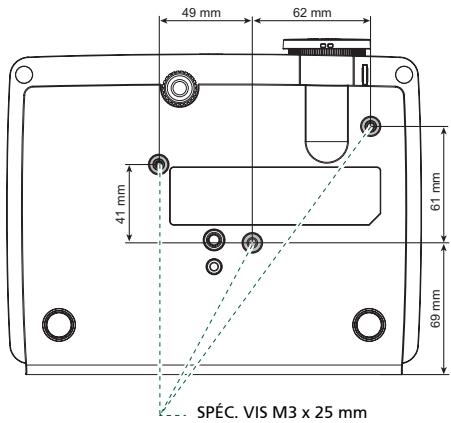

Installation au plafond 32

Spécifications 35

Modes de compatibilité 37

Avis concernant les Réglementations et la Sécurité41

Caractéristiques du produit

ThiCe produit est un projecteur DLP à simple puce. Les caractéristiques sont remarquables, avec notamment :

• Technologie DLP® Résolution 1280 x 800 WXGA Formats d'affichage 4:3/16:9/Plein écran/Boîte L pris en charge
• Modes d'affichage polyvalents (Lumineux, Présentation, Standard, Video, Image, Jeux, Personnalisé) autorisant des performances optimales en toute situation
• Compatible NTSC/PAL/SECAM et HDTV (480i/p, 576i/p, 720p, 1080i/p) pris en charge
• La taille compacte du projecteur facilite les utilisations professionnelles et de loisirs à la maison.
• La technologie Acer EcoProjection fournit une approche de gestion intelligente de l’énergie et une amélioration de l’efficacité physique
• La touche Empowering permet d'afficher les utilisateurs technologiques Empowering Acer (Acer eView, eTimer, e3D, ePower Management) et d'en modifier facilement les paramètres.
• Équipé d'une connexion HDMI™ compatible HDCP Correction trapèze numérique avancée pour des présentations optimales

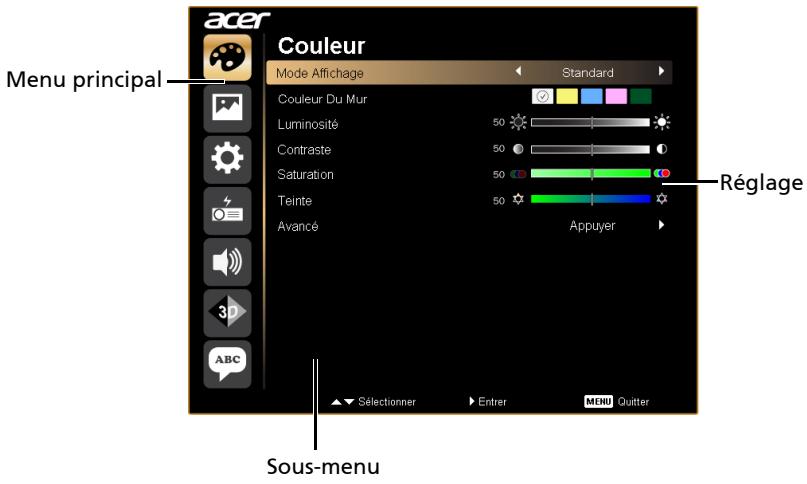

• Menu d'affichage à l'écran multilingues (OSD)
• Zoom numérique 1,7x et fonction de déplacement en panoramique
• Source lumineuse respectueuse de l'environnement et durée de vie plus longue grâce à une solution DEL. Profitez de la lecture multimédia par le biais de l'USB, RAM et du lecteur de cartes SD.
• Compatible avec les systèmes d'exploitation Microsoft® Windows® 2000, XP, Vista®, Windows® 7, Macintosh®

Vue d'ensemble du paquet

Ce projecteur est livré avec tous les articles illustrés ci-dessous. Vérifiez que vous disposez de tous ces éléments. Contactez immédiatement votre fournisseur si l'un des articles est manquant.

Projecteur avec protège-objectif

Cordon d'alimentation

Cable Vidéo Composite

cable A/V avec fiche de 3,5 mm

Cable VGA

Télécommande

Pile

Boîtier de transport

Guide de l'utilisateur x2

Guide de mise en route

Adaptateur pour iPod/iPhone/iPad (en option)

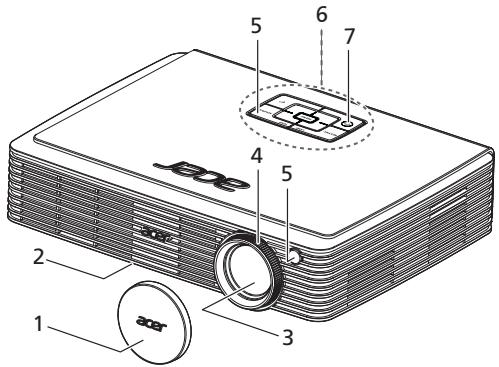

Vue externe du projecteur

Côté Avant / Supérieur

#	Description	#	Description
1	Protège-objectif	5	Récepteurs de télécommande
2	Molette de réglage de l'inclinaison	6	Panneau de commandes
3	Objectif pour zoom	7	Marche/Arrêt
4	Bague de réglage de la focale

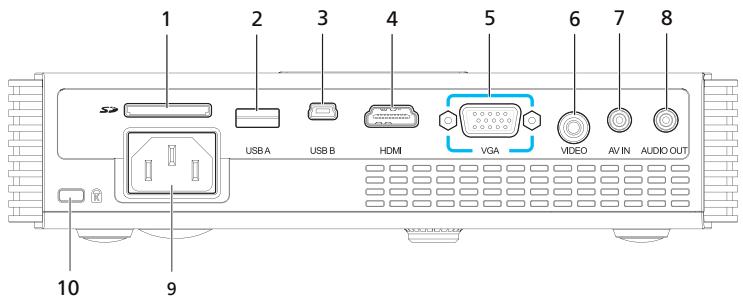

Côté arrêté

#	Description	#	Description
1	Lecteur de carte SD	6	Connecteur Entrée Video
2	Connecteur A USB (pour le multimédia)	7	Entrée Audio/Viséo (mini-fiche de 3,5 mm, pour source audio/composite, iphone/ipod pris en charge)
3	Mini USB	8	Connecteur de sortie audio
4	Connecteur HDMI	9	Prise d'alimentation
5	Connecteur d'entrée de signal analogique PC/HDTV/vidéo composante	10	Port de verrouillage Kensington™

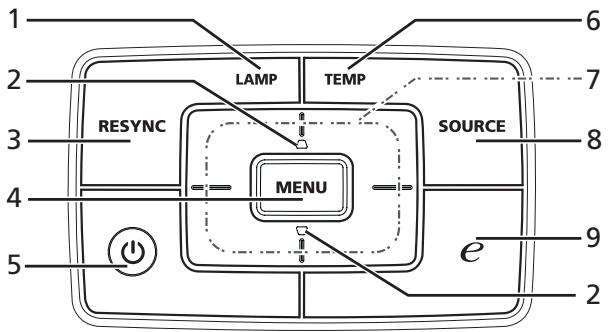

Panneau de contrôle

#	Icône	Fonction	Description
1		LAMPE	DEL tímoin de la lampe
2	☐☐	Trapèze	Règle l'image pour compenser la distorsion d'image provoquée par l'inclinaison du projecteur (±40 degrès).
3		RESYNC	Synchronise automatiquement le projecteur sur la source d'entrée.
4		MENU	• Appuyez sur "MENU" pour lancer le menu d'affichage à l'écran (OSD), allez à l'étape suivante pour le fonctionnement du menu OSD ou sortiez du menu OSD.
5	○	POWER	Bouton Marche/Arrêt etvoyant DEL alimentation. Rétérez-vous à la description de la section "Mise sous/hors tension du Projecteur".
6		TEMP	DEL tímoin de la température
7	-1-	Quatre Touches de Sélection Directionnelles	Utilisez les touches pour désir les éléments ou effectuer les réglages pour votre sélection.
8		SOURCE	Modifie la source active.
9	e	Touché Empowering	Fonctions Acer exclusives : eView, eTimer, e3D et ePower Management.

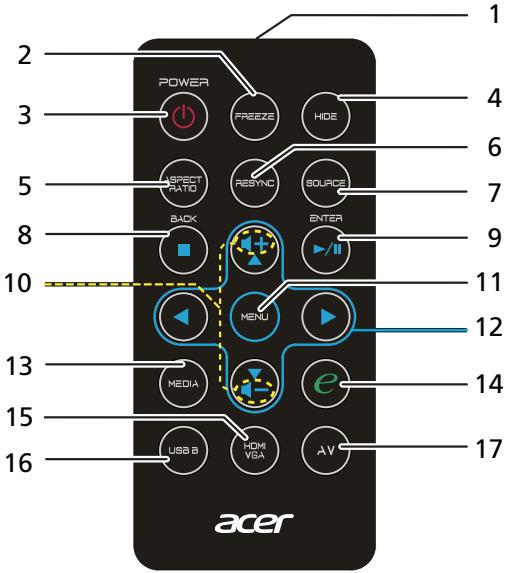

Disposition de la télécommande

#	Icône	Fonction	Description
1		Transmetteur Infrarouge	Envoie des signaux au projecteur.
2	PON	FIGER	Pourmettre l'image sur l'écran en pause.
3	PON	POWER	Référez-vous à la section "Mise sous/hors tension du Projecteur".
4	HIDE	HIDE	Arrête momentanément la video. Appuyez sur "HIDE" pour masquer l'image, appuyez de nouveau pour restaurer l'affichage de l'image.
5	ASPECT RATIO	ASPECT RATIO	Pourmettre l'image sur l'écran en pause.
6	RESYNC	RESYNC	Synchronise automatiquement le projecteur sur la source d'entrée.
7	SOURCE	SOURCE	Appuyez sur "SOURCE" pourCHOISIR entre les sources RVB, Composante, S-VIDéo, Composite et HDTV.
8	BACK/STOP	BACK/STOP	Appuyez sur "Back/Stop" pour arrêtéter la lecture du fichier multimédia ou returner au dossier supérieur.
9	ENTRER/Lecture/Pause	ENTRER/Lecture/Pause	Appuyez sur "Entrer/Lecture/Pause" pourjourner/pauser le fichier multimédia.
10	VOLUME	VOLUME	Pouraugmenter/réduire le volume.
11	MENU	MENU	Appuyez sur "MENU" pourlancerle menu d'affichage à l'écran (OSD), allez à l'étape suivante pour le fonctionnement du menu OSD ou sortez du menu OSD.
12	Quatre Touches de Sélection Directionnelles	Quatre Touches de Sélection Directionnelles	Utilisez lesboutons haut, bas, gauche et droit pourCHOISIR les éléments oueffectuer les réglages pourvotre sélection.
13	MEDIA	MEDIA	Appuyez sur "MÉDAI" pourchangereentre les sources USB A, SD et RAM. Ceprojecteur supporte plusieurs formats de fichiers photo.audio/vidéo.
14	€	Touché Empowering	Fonctions Acer exclusives : eView, eTimer, e3D et ePower Management. Appuyez sur la touche "€" sous source SD/USB A/RAM, la page de paramétrage s'affiche pour permettre à l'utilisateur de procéder aux réglages.
15	€	HDMI/VGA	Appuyez sur "HDMI™/VGA" pour changer entre les sources HDMI™/VGA.
16	€	USB B	Appuyez sur "USB B" pour passer en source USB B.
17	€	AV	Appuyez sur "AV" pour changer entre les sources Composite et AV.

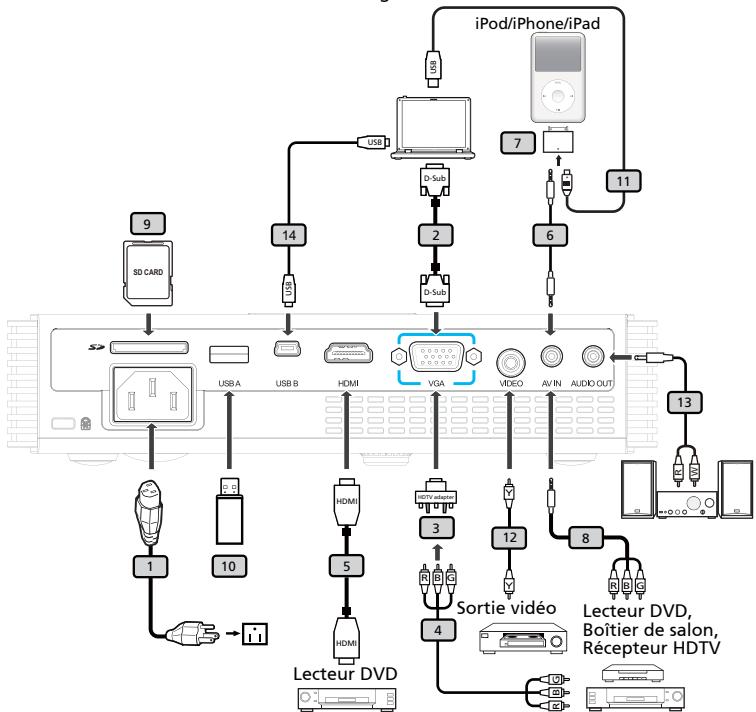

Connexion du projecteur

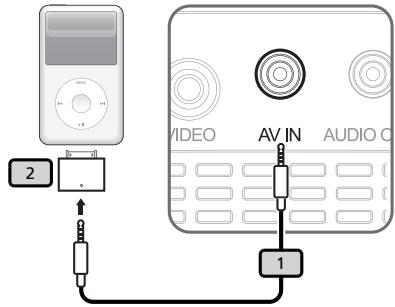

Chargement de la batterie iPod/Phone/iPad

#	Description	#	Description
1	Cordon d'alimentation	8	câble A/V sur RCA avec fiche de 3,5 mm
2	Câble VGA	9	carte SD
3	Adaptateur VGA vers Composant/HDTV	10	Clé/disque USB
4	Câble de composant 3 RCA	11	Câble de chargement USB pour iPod/iPhone/iPad
5	Câble HDMI	12	Câble Video Composite
6	A/V avec fiche de 3,5 mm	13	Jack pour câble audio/RCA
7	Adaptateur pour iPod/iPhone/iPad	14	Câble USB

Remarque: Pour vous assurer que le projecteur fonctionne correctement avec votre ordinateur, assurez-vous que la fréquence du mode d'affichage est compatible avec le projecteur.

Mise sous tension du projecteur

1 Retirez le couvercle de l'objectif. (Illustration No1) 2 Assurez-vous que le cordon d'alimentation et le câble de signal sont correctement connectés. La DEL témoin d'alimentation clignotera en rouge. 3 Allumez le projecteur en pressant le bouton "Marche/Arrêt" sur le panneau de contrôle et la DEL témoin d'alimentation s'allumera en bleu. (Illustr Illustration No2) 4 Allumez votre source (ordinateur de bureau, ordinateur portable, lecteur vidéo, etc.). Le projecteur détectera automatiquement la source.

• Si l'écran affiche "Pas de Signal", veuillez vous assurer que les câbles de signal sont correctement connectés.
• Si vous connectez plusieurs sources en même temps, utilisez le bouton "Source" sur le panneau de commandes ou utilisez la touche de source directe sur la télécommande pour passer de l'une à l'autre.

Mise hors tension du projecteur

1 Pour éteindre le projecteur, appuyez sur le bouton de puissance. Ce message apparait: "Veuillez appuyer à nouveau sur le bouton de puissance pour terminer le processus de mise hors service." Appuyez à nouveau sur le bouton de puissance. 2 Le voyant DEL de puissance passe au ROUGE et clignote rapidement dès que le projecteur est éteint, le(s) ventilateur(s) continue(nt) de fonctionner environ 30 secondes pour assurer un refroidissement correct du système. 3 À la fin du refroidissement du système, la LED d'indication de puissance arrête de clignoter et passe au rouge fixe pour indiquer le mode standby. 4 Il est maintenant sur de débrancher le cordon d'alimentation.

Témoins d'avertissement :

Surchauffe Project. Arrêt Automatique proche.

Ce message d'écran vous indique que le projecteur a trop chauffé. Le projecteur va s'éteindre automatiquement. Veuillez contacter votre vendeur ou service de dépannage.

Panne ventilateur. Arrêt automatique proche.

Ce message d'écran vous indique que le ventilateur est en défaut. Le projecteur va s'éteindre automatiquement. Veuillez contacter votre vendeur ou service de dépannage.

Remarque: Si jamais le projecteur s'éteint automatiquement, veuillez prendre contact avec votre centre de réparation ou votre revendeur local.

Réglage de la hauteur de l'image projetée

Le projecteur est équipé d'une molette de réglage de l'inclinaison permettant d'ajuster la hauteur de l'image.

Pour faire monter ou descendre l'image :

Utilisez la molette de réglage de l'inclinaison pour affiner l'angle d'affichage.

Molette de réglage de l'inclinaison

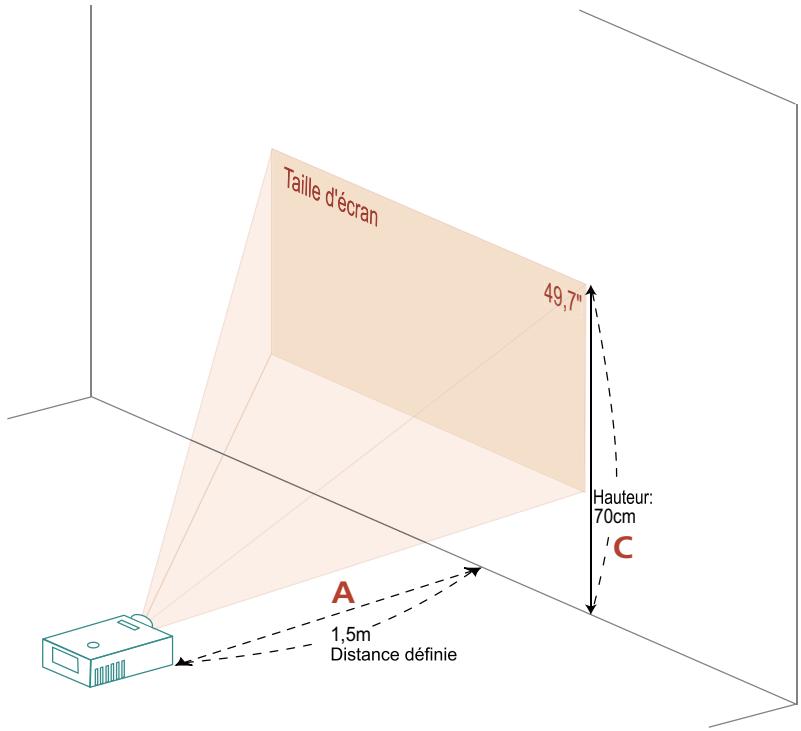

Comment optimiser la taille de l'image et la distance

Consultez le tableau ci-dessous pour connaître des tailles d'image optimales réalisables lorsque le projecteur est positionné à la distance désirée de l'écran. Par exemple : Si le projecteur est à 1,5 m de l'écran, vous pouvez avoir une image de bonne qualité pour des images de 49,7 pouces.

Remarque: Nous vous rappelons que, selon la figure illustrée ci-dessous, il est obligatoire d'obtenir un espace de hauteur de 70 cm lorsque le projecteur est situé à une distance de 1,5 m.

Distance désirée (m) <A>	Taille d'écran		Haut
	(Zoom Min.)
	Diagonal (pouce) <B>	L (cm) x H (cm)	Du bas en haut de l'image(cm) <C>
0,91	30,0	64 x 40	42
1,00	33,2	71 x 45	47
1,25	41,5	89 x 56	59
1,50	49,7	107 x 67	70
2,00	66,3	143 x 89	94
2,41	80,0	172 x 108	113

Rapport de Zoom : 1,0x

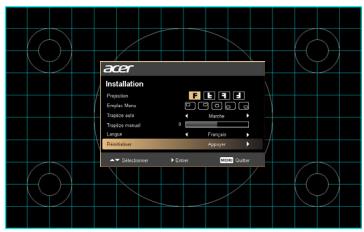

Menu d'installation

Le menu d'installation fournit un affichage à l'écran (OSD) pour l'installation et l'entretien du projecteur. Utilisez le mode OSD uniquement quand le message "Aucun signal entrant" est affiché sur l'écran.

Les options de menu comportent des réglages et des ajustements pour la taille de l’écran, la mise au point, la correction des clés de voûte et bien d’autres.

1 Allumez le projecteur en appuyant sur le bouton "Marche/Arrêt" du panneau de contrôle. 2 Appuyez sur le bouton "MENU" du panneau de contrôle pour ouvrir l'OSD d'installation et de maintenance du projecteur.

3 La forme de fond fait office de guide pour le réglage du calibrage et de l'alignement, tels ceux de la taille de l'écran, de la distance, de la mise au point et d'autres. 4 Le menu d'installation comporte les options suivantes :

Mode de projection - Emplacement menu Réglage automatique de la distorsion trapézoidale Réglage manuel de la distorsion trapézoidale Réglage de la langue - Fonction de réinitialisation

Utilisez les touches de flèches haut et bas pour sélectionner une option, les touches de flèche gauche et droite pour régler l'option sélectionnée, et la flèche droite pour entrer dans le sous-menu de réglage des caractéristiques. Les nouveaux réglages seront sauvegardés automatiquement lorsque vous quitterez le menu.

Appuyez sur le bouton de menu chaque fois que vous voulez quitter le menu et revenir à l'écran d'accueil Acer.

La touche Acer Empowering fournit quatre fonctions Acer uniques, qui sont respectivement la fonction "Acer eView Management", la fonction "Acer eTimer Management", la fonction "Acer ePower Management" et la fonction "Acer e3D Management".

Appuyez sur la touche "e" pour ouvrir le menu principal OSD et paramétrer ses fonctions.

Lorsque le menu Empowering s'affiche, utilisez la touche "e" pour sélectionner le menu principal.

Acer eView Management	"Acer eView Management" sert à sélectionner le mode d'affichage. Veuillez vous réfééré à la section Menu OSD (Affichage à l'écran) pour plus de détails.
Lumineux	Image
Présentation	Jeux
Standard	Utilis
Vidéo
Acer eTimer Management	"Acer eTimer Management" dispose de la fonction de rappel permettant de contrôler la durée de presentation. Veuillez vous réfééré à la section Menu OSD (Affichage à l'écran) pour plus de détails.
Début	Appuyer
Période	0 Minutes
Airome	Moyen
Affichage	Compté à rebours
Endroit
Acer ePower Management	La fonction "Acer ePower Management" fournit à l'utiliser un raccourci qui permet de prolonger la durée de vie du projecteur. Veuillez consulter la section Affichage à l'écran pour plus de détails.
Empowering Menu
Acer ePower Management
Mode ECO	Anét
Haute Altitude	Anét
Amèt auto	Anét
Acer e3D Management	La fonction "Acer e3D Management" fournit les fonctions 3D. Veuillez vous réfééré à la section Menu OSD (Affichage à l'écran) pour plus de détails.
Empowering Menu
Acer e3D Management
3D	Arrêt
Inverser sync 3D	Inverser
Message avertissement 3D	Marche

Le projecteur possède des menus d'affichage à l'écran dans différentes langues qui vous permettent d'effectuer des réglages d'image et de modifier toute une gamme de paramètres.

Utiliser les menus OSD

Pour ouvrir le menu OSD, appuyez sur "MENU" sur la télécommande. - Lorsque l'OSD apparait, utilisez les touches pour sélectionner un élément dans le menu principal. Une fois que vous avez sélectionné l'item désiré dans le menu principal, appuyez pour accéder au sous-menu et effectuer les réglages de la fonction. Utilisez les touches pour sélectionner une fonction souhaitée et régler ses paramètres avec les touches. - Sélectionnez l'élement suivant à régler dans le sous-menu et réglez comme décrit ci-dessus. - Appuyez sur "MENU" sur la télécommande, l'écran reviendra au menu principal. Pour quitter l'OSD, appuyez de nouveau sur "MENU" sur la télécommande. Le menu OSD disparaîtra et le projecteur enregistrera automatiquement les nouveaux paramètres.

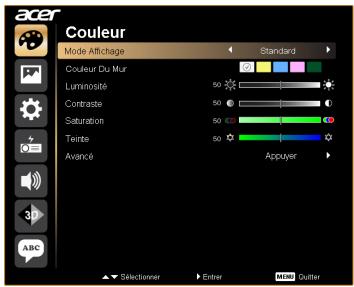

Couleurs

Mode Affichage	Il existe de nombreux prérégages d'usine optimisés pour toute une gamme de types d'images.Lumineux: Pour optimiser la luminosité.Préparation : Pour des presentações de réunions.Standard: Pour un environnement commun.Vidéo: Pour une lecture de la video dans un environnement lumineux.Image : Pour les images graphiques.Jeux : Pour les yeux UTILIS: Mémoriser les paramètres utiliser.
Couleur Du Mur	Utilisez cette fonction pour désirir la couleur appropriée en fonction du mur. Il y a plusieurs可以选择 possibles, dont le blanc, le jaune clair, le bleu clair, le rose et le vert foncé. Ceciompense la déviation de couleur due à la couleur du mur afin d'afficher l' image dans des tonalités correctes.
Luminosité	Règle la luminosité de l'image.Appuyez sur ↓ pour assombrir l'image.Appuyez sur ↑ pour éclaircir l'image.
Contraste	Le paramètre "Contraste" permet de contrôler la différence entre les zones les plus claires et les plus sombres de l' image. Le réglage du contraste modifie la quantité de noir et de blanc dans l' image.Appuyez sur ↓ pour diminuer le contraste.Appuyez sur ↑ pour augmenter le contraste.
Saturation	Règle une image video depuis le noir et blanc jusqu'à des couleurs pleinement saturees.Appuyez sur ↓ pour diminuer la quantité de couleurs sur l' image.Appuyez sur ↑ pour augmenter la quantité de couleurs sur l' image.
Teinte	Règle la balance des couleurs du rouge et du vert.Appuyez sur ↓ pour diminuer la quantité du vert sur l' image.Appuyez sur ↑ pour augmenter la quantité du rouge sur l' image.
Avancé Avancé Dégma Temp. Couleur Selection Autres Principales	Degamma Influence la représentation des scènes sombres. Avec une valeur gamma supérieure, une scèneASFRE paraftra plus claire.
	Temp. Couleur Règle la température des couleurs. A une température des couleurs plus élevé, l'écran apparaît plus froid; à une température des couleurs plus BASSE, l'écran apparaît plus chaud.

Remarque: Les fonctions "Saturation" et "Teinte" ne sont pas disponibles dans le mode Ordinateur et le mode HDMI.

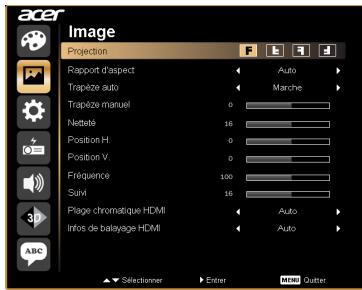

Projection F	Bureau Avant • Le paramètre d'usine par défaut.
E	Avant Plafond • Quand vous sélectionnez cette fonction, le projecteur returne l'image pour une projection depuis le plafond.
F	Bureau Arrière • Lorsque vous sélectionnez cette fonction, le projecteur renverse l'image de manière à ce que vous puissiez projeter depuis l'arrière d'un écran translucide.
J	Plafond Arrière • Quand vous sélectionnez cette fonction, le projecteur renverse l'image et la returne. Vous pouvez projeter depuis l'arrière vers un écran translucide avec une projection depuis le plafond.
Rapport d'aspect 4:3 16:9	Utilisez cette fonction pourCHOISIR le format d'image souhaité. • Auto: Conserve le rapport largeur-hauteur original de l'image et maximise l'image pour qu'elle s'adapte aux pixels horizontaux ou verticaux initiaux. 4:3: L' image sera mise à l'échelle pour s'adapter à l'écran et s'affichera au format 4:3. 16:9: L' image sera mise à l'échelle pour s'adapter à la largeur de l'écran et à la hauteur régée pour afficher l'image au format 16:10. • Plein : Redimensionne l'image pour replir l'écran en largeur (1280 pixels) et en hauteur (800 pixels). • Boîte L.: Conserves les proportions du signal initial et zoome 1.333 fois.
Trapéze auto	Ajuste automatiquement l'image verticale.
Trapéze manuel	Règle la distorsion de l'image provoquée par l'inclinaison de la projection. (±40 degrès) <Remarque> La fonction Anti-distorsion manuelle n'est pas disponible lorsque Anti-distorsion auto est régèle sur "Marche".
Netteté	Règle la netteté de l'image. • Appuyez sur pour diminuer la netteté. • Appuyez pour augmenter la netteté.
Position H. (Position Horizontale)	• Appuyez pour déplacer l'image vers la gauche. • Appuyez sur pour déplacer l'image vers la droite.
Position V. (Position Verticale)	• Appuyez pour déplacer l'image vers le bas. • Appuyez sur pour déplacer l'image vers le haut.
Fréquence	Le paramètre "Fréquence" permet de modifier le taux de rafraïissement du projeteur pour qu'il corresponde à la fréquence de la carte graphique de votre ordinateur. ? Si vous constaziez une barre verticale vacillante dans l'image projetée, utilisez cette fonction pour effectuer les réglages nécessaires.
Suivi	Synchronise la fréquence du signal du projeteur avec la carte graphique. Si l'image est instable ou vacillante, utilisez cette fonction pour corriger le problème.
Plage chromatique HDMI	Ajuste la gamme de couleurs des données de l'image HDMI et permet de corriger l'erreur d'affichage des couleurs. • Auto: Ajuste automatiquement en fonction des informations du lecteur. • Plage limitée: Traite l'image d'entrée comme étant des données à la gamme de couleurs limitée. • Plage complète: Traite l'image d'entrée comme étant des données à la gamme de couleurs complète.
Info de balayage HDMI	Ajuste le taux de surbalayage de l'image HDMI à l'écran. • Auto: Ajuste automatiquement en fonction des informations du lecteur. • Sous-balayage: N'applique jamais de surbalayage sur l'image HDMI. • Surbalayage: Applique toujours un surbalayage sur l'image HDMI.

Remarque: Les fonctions "Position H.", "Position V.", "Fréquence" et "Suivi" ne sont pas disponibles en mode HDMI ou Vidéo.

Remarque: La fonction "Netteté" n'est pas disponible en modes HDMI et Ordinateur.

Remarque: Les fonctions "Plage chromatique HDMI" et "Info de balayage HDMI" ne sont prises en charge qu'en mode DVI.

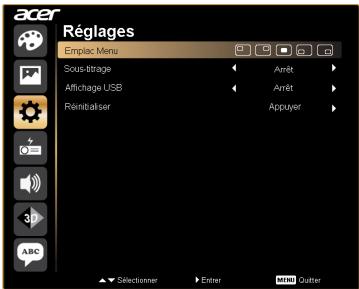

Réglage

Emplac menu	Choisissez la position du menu sur l'écran d'affichage.
Sous-titrage	Choisissez un mode de sous-titrage préféRED entre CC1, CC2, CC3, CC4, (CC1 affiche les sous-titres dans la langue principale de votre zone). Sélectionnéz "Arrêt" pour éteindre la fonction de sous-titrage. Cette fonction n'est disponible que lorsqu'un signal d'entrée videoo composite ou S-Viséo est choisi et que sont format de système est le NTSC. <Remarque> Réglez les proportions de votre écran sur 4:3. Cette fonction n'est pas disponible lorsque les proportions sont "16:9" ou "Auto".
Affichage USB	Déactivé par défaut (mode Stockage USB). Choisissez "Arrêt" pour acceder à la mémoire interne (RAM) si l'appareil est relié par un cable USB. Choisissez "Marche" pour effectuer une projection USB.
Réinitialiser	Appuyez sur le bouton ◆ et CHOisissez "Oui" pour rétablier les paramètres de tous les menus aux régliages d'usine par défaut.

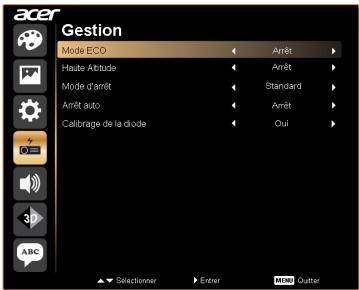

Gestion

Mode ECO	Choisissez "Marche" pour baisser la lampe du projecteur et diminuer la consommation électrique, prolonger la durée de vie de la lampe et réduire le bruit. Choisissez "Arrêt" pour returner au mode normal.
Haute Altitude	Choisissez "Marche" tpour activer le mode Haute altitude. Fait fonctionner les ventilateurs à pleine vitesse et en continu de façon à refroidir de façon adéquate le projecteur.
Arrêt auto	Le projecteur s'éteindra automatiquement lorsque aucune entrée de signal n'est détectée après le déali prédéfini. (en minutes)
Mode d'arrêt	• Continuer instant.: redémarre le système lorsque le bouton d'alimentation est actionné dans les 2 minutes. • Arrêter instant.: arrête le projecteur sans qu'il ne soit refroidi par ventilateur. • Standard: arrête le projecteur de façon ajusté au cours après son refroidissement par ventilateur.
Calibrage de la diode	Appuyez sur ➤ après avoir choisi "Oui", puis patientez 10 secondes le temps que le processus de réglage du blanc se termine. Cela aide à ajuster les performances couleur de la DEL.

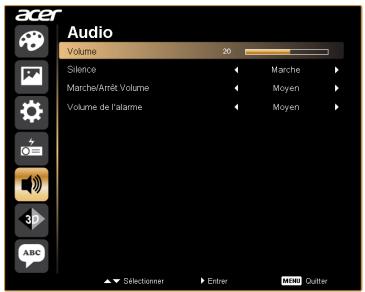

Audio

Volume	• Appuyez ↓ pour diminuer le volume. • Appuyez ↑ pour augmenter le volume.
Silence	• Choisissez "Marche" pour couper le son. • Choisissez "Arrêt" pour rétablier le son.
Marche/Arrêt Volume	• Sélectionnez cette fonction pour définir le son de notification du Marche/arrêt du projecteur.
Volume de l'alarme	• Utilisez cette fonction pour définir le son d'une notification d'alerte.

3D	Sélectionnez «Marche» pour activer la fonction DLP 3D. • Marche : Choisissez ceci lorsque vous utilisez des lunettes DLP 3D, une carte video buffer quadf (NVIDIA/ATI...) et le format de filchier HQFS ou DVD avec un lecteur SW correspondant. • Arrêt : Eteint le mode 3D.
Inversion Sync 3D	Si vous voyagez une image masquée ou superposée lorsque vous portez des lunettes 3D DLP, vous pouvez utiliser la fonction "Inversion" pour obtaining la meilleure série d'image gauche/ droite pour voir une image correctement (pour 3D DLP).
Message d'advertissement 3D	Choisissez "Marche" pour afficher le message d'advertissement 3D. Remarque : L'affichage 3D est maintenant désactivi. 1. Veuillage vous assurez d'avoir les lunettes et les signaux 3D corrects. 2. Pensesz à désactiver la 3D si vous ne poulez pas voir des images en 3D. 3. Si l'affichage 3D n'est pas correct, veuillez essayer d'activer Inversion sync 3D. 4. Les options du mode d'affichage seront désactivées en mode 3D.

Remarque: Les réglages du programme d'application 3D de la carte graphique doivent être corrects pour un affichage 3D correct.

Remarque: Les lecteurs SW, tels que Stereoscopic Player et DDD TriDef Media Player, peuvent supporter les fichiers au format 3D. Vous pouvez télécharger ces trois lecteurs sur la page Web suivante,

• Lecteur stéréoscopique (Essai): http://www.3dtv. at/Downloads/Index_en. aspx
• Lecteur multimédia DDD TriDef (Essai): http://www.tridef.com/download/TriDef-3-D-Experience-4.0.2.html

Remarque: "Inversion Sync 3D" est seulement disponible lorsque 3D est activé.

Remarque: Il y aura un avertissement sur l'écran si 3D est activé lorsque vous allumez le projecteur. Veuillez ajuster les réglages en fonction de vos besoins.

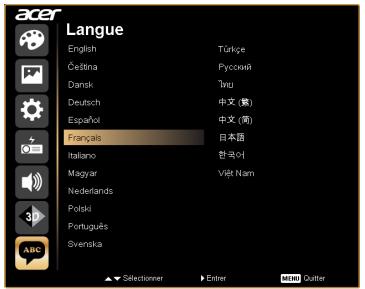

Choisissez le menu OSD multilingue. Utilisez le bouton

ou ( ) pour sélectionner votre langue OSD préférée.

Appuyez pour confirmer votre choix.

Comment dire du support multimédia d'un iphone/ipod/ipad via k330/l225/lk-w14

Ajustez la source K330/L225/LK-W14 sur "AV" et assurez-vous d'avoir bien branché l'adaptateur sur l'iPod/iPhone/iPad.

iPod/iPhone/iPad

#	Description
1	câble A/V avec fiche de 3,5 mm
2	Adaptateur pour iPod/iPhone/ iPad

Comment dire des photos

1. Dans l'écran principal, appuyez sur l'application "Photos" et désélectionnez un album.
2. Appuyez sur dans la page des miniatures.

Remarque :

Vérifiez au préalable le paramétrage Photo.

• Si vous utilisez l'iPoc Nano : Photos → Paramétrage Si vous utilisez l'IPOc Classic: Paramètres Diapo a. Sortie TV : choisissez Active b. Signal TV : choisissez NTSC

suivez les étapes ci-dessous

1. Choisissez les photos, puis choisissez l'album voulu. (ex. TOKYO)
2. Si vous utilisez l'iPod Nano : appuyez sur une fois en mode miniatures.

→ →

1. Si vous utilisez l'iPod Classic : appuyez sur ▶ pour accéder au mode "diaporama". Les photos vont automatiquement s'afficher via le K330/L225/LK-W14.

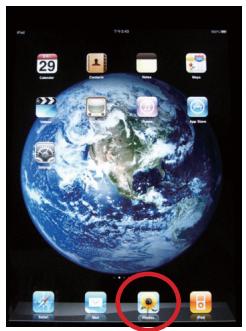

Si vous utilisez l'iPad,

Photos

Suivez les étapes ci-dessous :

1. Dans l'écran principal, appuyez sur l'application "Photos".
2. Appuyez sur "Diaporama" → "Lancer le diaporama"

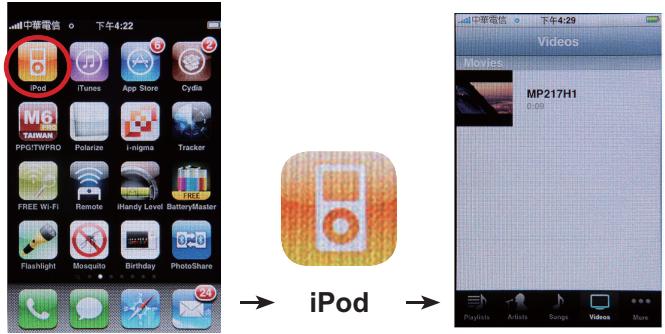

Si vous utilisez l'iphone,

Suivez les étapes ci-dessous

1. Dans l'écran principal, appuyez sur l'application "Vidéos".
2. Appuyez sur le clip vidéo voulu, dans la liste des clips vidéo. La vidéo sera automatiquement lu via le K330/L225/LK-W14.

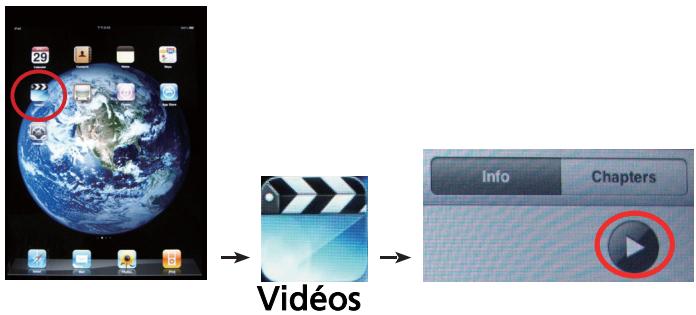

Si vous utilisez l'ipad,

Suivez les étapes ci-dessous :

1. Dans l'écran principal, appuyez sur l'application "Vidéos".
2. Appuyez sur le clip vidéo voulu, dans la liste des clips vidéo, puis sur. La vidéo sera automatiquement lu via le K330/L225/LK-W14.

Dépannage

Si vous rencontrez des problèmes avec votre projecteur Acer, réferez-vous au guide de dépannage suivant. Si des problèmes persistent, contactez ce revendeur local ou le centre de service.

Problèmes d'Image et Solutions

#	Problème	Solution
1	Aucune image n'apparait à l'écran	Effectuez la connexion comme déscrit dans la section "Bien débuter".Assurez-vous qu'aucune des broches du connecteur n'est tordue ou cassée.Assurez-vous d'avoir retiré le protège-objectif et que le projecteur est allumé.
2	Image affichée partiellement, en défilament ou incorrecte (Pour PC (Windows 95/98/2000/XP/Vista/Win7))	Appuyez sur "RESYNC" sur la télécommande.Pour une image affichée incorrectement:Allez sur le "Poste de Travail", ouvrez le "Panneau de configuration" puis doublecliquez sur l'icône "Affichage".Sélectionnez l'onglet "Paramètres".Vérifiez que votre résolution d'affichage est réglient à un niveau inférieur ou égal à celle du 1080P-EIA.Cliquez sur le bouton "Propriétés Avancées".Si le problème persististe, changez l'affichage du monitueur utilisé actuellement et suivez les étapes ci-dessous:Vérifie que le réglage de la résolution est à un niveau inférieur ou égal à celui du 1080P-EIA.Cliquez sur le bouton "Changer" sous l'onglet "Moniteur".Cliquez sur "Afficher tous les péripériques".Ensuite sélectionnez "Types de monitueur standard" sous la boîte SP puis désissez le mode de résolution dont vous avez besoin sous "Modèles".Vérifie que le réglage de la résolution de l'affichage du monitueur est à un niveau inférieur ou égal à celui du 1080P-EIA.
3	Image affichée partiellement, en défilament ou incorrecte (pour les ordinateurs portables)	· Appuyez sur "RESYNC" sur la télécommande. · Pour une image affichée incorrectly: · Suive les étapes du point 2 (ci-dessus) pour régler la résolution de votre ordinateur. · Appuyez sur les paramètres de bascule de la sortie. Par exemple: [Fn]+[F4], Compaq [Fn]+[F4], Dell [Fn]+[F8], Gateway [Fn]+[F4], IBM [Fn]+[F7], HP [Fn]+[F4], NEC [Fn]+[F3], Toshiba [Fn]+[F5] · Si vous avez des difficultés pour changer les résolutions ou si vous moniteur se bloque, redémarrrez tout l'équipment, y compris le projecteur.
4	L'écran de l'ordinateur portable n'affiche pas de presentation	· Si vous utilisez un ordinateur portable fonctionnant sous Microsoft® Windows® Certains ordinateurs portables peuvent désactiver leurs propres écans lorsqu'un second apparéil d'affichage est utilisé. Chaque machine se réactive d'une façon différente. Référez-vous au manuel de votre ordinateur pour des informations détaillées. · Si vous utilisez un ordinateur portable fonctionnant sous Apple® Mac® : Dans l'onglet Préférences du Systeme, ouvrez Affichage et réglez Miroir Video sur "Marche".
5	L'image est instable ou vacillante	· Réglez le paramètre "Suiivi" pour fixer le problème. Référez-vous à la section "Image" pour plus d'informations. · Changez les paramètres de la profondeur des couleurs de l'affichage sur votre ordinateur.
6	L'image compte une barre verticale vacillante	· Utilisez "Fréquence" pour effectuer le réglage. Référez-vous à la section "Image" pour plus d'informations. · Vérifiez et reconfigurez le mode d'affichage de votre carte graphique pour la rendre compatible avec le projecteur
7	L'image est floue	· Assurez-vous que le protège-objectif est terminé. · Réglez la bague de réglage de la focale sur l'objectif du projecteur. · Assurez-vous que l'écran de projection se trouve à une distance comprise entre 2,99 et 7,87 pieds (entre 0,91 et 2,40 mètres) du projecteur. Référez-vous à la section "Comment obtenir une taille d'image préféeree en réglant la distance et le zoom" pour plus d'informations.
8	L' image estétirée lors de l'affichage d'un DVD au format "écran large"	Lorsque vous regardez un DVD d'encodage anamorphosé ou au format 16:9, vous nevez régler les paramètres CIDSSous:Si vous regardez un DVD au format 4:3, veuillez changer le format pour 4:3 dans l'OSD du projecteur. Si l' image est trèsétirée, vous nevez également régler le rapport d'aspect. Réglez le format d'affichage pour un rapport d'aspect 16:9 (large) sur votre lecteur DVD. Si vous regardez un DVD au format Boîte aux lettres (Letterbox ou LBX), veuillez changer le format pour Letterbox (LBX) dans l'OSD du projecteur.
9	L' image est trop petite ou trop large	Réglez le levier du zoom sur le dessus du projecteur. Rapprochez ou éloignez le projecteur de l'écran. Appuyez sur le bouton "MENU" sur la télécommande ou le panneau de contrôle. Allez dans le "Image -> Rapport d'aspect" et essayez avec différents réglages.
10	Les bords de l' image sont inclinés.	Si possible, repositionnez le projecteur de manière à ce qu'il soit centré par rapport à l'écran. Appuyez sur le bouton "Trapèze □/□" de la télécommande jusqu'à ce que les côtés soient verticaux.
11	L' image est renversée	Sélectionné "Image -> Projection" dans l'OSD et réglez la direction de projection.

Problèmes avec le projecteur

#	Condition	Solution
1	Le projecteur arrête de répondre aux commandes.	Si possible, éteignez le projecteur puis débranchez le cordon d'alimentation et attendez au moins 30 secondes avant de reconnectcer l'alimentation.

Messages OSD

#	Condition	Rappel de Lampe
1	Message	Panne ventilateur – le ventilateur du système ne fonctionné pas.
		Panne ventilateur La lampe va bientôt s'éteindre.
		Surchauffe Project. – le projecteur a dépasse sa température de fonctionnement recommendée et doit refroidir avant d'être réutilisé.
		Surchauffe Project. La lampe va bientôt s'éteindre.

Tableau de définition des dels & alertes messages DEL

Message	DEL_Lampe	DEL_Lampe	DEL_Alimentation	DEL_Alimentation
	Rouge	Rouge	Rouge	Bleue
Prise d'entrée de l'alimentation	Clignote toutes les 100 ms	Clignote toutes les 100 ms	Clignote toutes les 100 ms	--
Veille	--	--	ALLUMÉ	--
Bouton Marche/Arrêt sur Marche	--	--	--	ALLUMÉ
Nouvelle tentative de la lampe	--	--	--	Clignotement rapide
Arrêt (en cours de refroidissement)	--	--	Clignotement rapide	--
Bouton Alimentation ÉTEINT : Refroidissement terminé ; en mode Veille	--	--	ALLUMÉ	--
Erreur (panne thermique)	--	ALLUMÉ	--	ALLUMÉ
Erreur (verrouillage du ventilateur)	--	Clignotement rapide	--	ALLUMÉ
Erreur (panne de la lampe)	ALLUMÉ	--	--	ALLUMÉ
Erreur (panne de la roue de couleur)	Clignotement rapide	--	--	ALLUMÉ

Installation au plafond

Si vous souhaitez installer le projecteur avec une fixation au plafond, veuillez vous référer aux étapes ci-dessous:

Percez quatre trous dans une partie solide et structurellement saine du plafond et fixez la base de montage.

Remarque: Les vis ne sont pas fournies. Veuillez vous équiper de vis adaptées au type de votre plafond.

Fixez la tringle pour plafond à l'aide des vis à quatre cylindres adaptées.

Utilisez un nombre de vis suffisant par rapport à la taille du projecteur pour fixer le projecteur au support de la monture du plafond.

Remarque: Il est conseillé de garder un espace suffisant entre le support et le projecteur afin de permettre une bonne dissipation de la chaleur. Utilisez deux rondelles pour le support supplémentaire, en cas de nécessité.

Fixez le support du plafond à la tringle pour plafond.

5 Réglez l'angle et le positionnement s'il le faut.

Remarque : Les types appropriés de vis et de rondelles pour chaque modèle sont listés dans le tableau ci-dessous. Les vis au diamètre de 3 mm sont fournies dans le sachet des vis.

Modèle	Vis de Type B		Type de Rondelle
	Diamètre (mm)	Longueur (mm)	Grand	Petit
K330/L225/LK-W14	3	25	V	V

Les spécifications données ci-dessous sont sujettes à modifications sans avis préalable. En ce qui concerne les spécifications finales, veuillez vous référer aux spécifications de vente annoncées par Acer.

Système de projection	DLP®
Résolution	WXGA (1280 x 800)
Compatibilités Ordinateur	PC IBM et compatibles, Apple Macintosh, iMac et normes VESA: SXGA, XGA, SVGA, VGA, WXGA
Compatibilité Video	NTSC (3.58/4.43), PAL (B/D/G/H/I/M/N), SECAM (B/D/G/K/K1/L), HDTV (720p, 1080i, 1080p), EDTV (480p, 576p), SDTV (480i, 576i)
Rapport d'aspect	Plein, 4:3, 16:9, Boîte L.
Couleurs d'affichage	1.07 milliards de couleurs
Objectif de projection	F# 1,5, f = 13,92 mm
Taille de l'écran de projection (diagonale)	30 pouces (0,76 m) - 80 pouces (2,03 m)
Distance de projection	2,99' (0,91 m) - 7,87' (2,40 m)
Rapport de distance de projection	1,4
Fréquence du balayage horizontal	30 k - 100 kHz
Fréquence du balayage de rafraîchissement vertical	50 - 120 Hz
Correction trapèze	± 40°
Poids	1,3 Kg (2,87 lbs)
Dimensions (I x P x H mm)	217,5 mm x 168 mm x 46,5 mm (8,56 x 6,61 x 1,83 pouces)
Source d'alimentation	Entrée CA 100 - 240 V, 50-60 Hz
Consommation électrique	Mode normal : 120W +/- 20% @ 110VCA (Mode Lumineux @ pleine puissance) Mode ECO : 60W +/-20% @ 110VCA (Mode Video @ alimentation éco) Veille < 1 W
Température de fonctionnement	5°C à 35°C / 41°F à 95°F
Connecteurs E/S	• Prise d'alimentation x1 • SD x1 • USB A x1 : pour multimédia • Mini USB B x 1 : pour DoUSB • HDMI x1 • Entrées VGA x1 • Entrée composite x1 • Entrée Audio/Viséo x 1 • Sortie audio x1

Contenu du paquet standard

Cordon d'alimentation secteur x1 Cable VGA x1 cable A/V avec fiche de 3,5 mm x1 - Video Composite x1 - Télécommande x1 - Piles x 1 (pour la télécommande) Guide d'utilisation (CD-ROM) x1 (pour fonctions du projeteur) Guide d'utilisation (CD-ROM) x1 (pour fonctions multimédia) Guide de mise en route x1 Boîtier de transport x1

• La conception et les spécifications sont sujettes à modifications sans avis préalable.

A. analogue VGA

1 Analogue VGA - Signal PC

Modes	Résolution	Fréquence V. [Hz]	Fréquence H. [KHz]
VGA	640 x 480	60	31,5
	640 x 480	72	37,9
	640 x 480	75	37,5
	640 x 480	85	43,3
	640 x 480	120	61,9
SVGA	800 x 600	56	35,1
	800 x 600	60	37,9
	800 x 600	72	48,1
	800 x 600	75	46,9
	800 x 600	85	53,7
	800 x 600	120	77,4
XGA	1024 x 768	60	48,4
	1024 x 768	70	56,5
	1024 x 768	75	60,0
	1024 x 768	85	68,7
	1024 x 768	120	99,0
SXGA	1152 x 864	70	63,8
	1152 x 864	75	67,5
	1152 x 864	85	77,1
	1280 x 1024	60	64,0
	1280 x 1024	72	77,0
	1280 x 1024	75	80,0
QuadVGA	1280 x 960	60	60,0
	1280 x 960	75	75,2
SXGA+	1400 x 1050	60	65,3
PowerBook G4	640 x 480	60	31,4
PowerBook G4	640 x 480	66,6 (67)	34,9
PowerBook G4	800 x 600	60	37,9
PowerBook G4	1024 x 768	60	48,4
PowerBook G4	1152 x 870	75	68,7
PowerBook G4	1280 x 960	75	75,0
i Mac DV (G3)	1024 x 768	75	60,0

2 Analogique VGA - Fréquence large étendue

Modes	Résolution	Fréquence V, [Hz]	Fréquence H, [KHz]
WXGA	1280 x 768	60	47,8
	1280 x 768	75	60,3
	1280 x 768	85	68,6
	1280 x 720	60	44,8
	1280 x 800	60	49,6
	1440 x 900	60	59,9
WSXGA+	1680 x 1050	60	65,3
	1920x1080(Synchronisationde Blankingréduit)	60	66,6
	1366 x 768	60	47,7

3 VGA Analogique - Signal composante

Modes	Résolution	Fréquence V, [Hz]	Fréquence H, [KHz]
480i	720 x 480(1440x480)	59,94(29,97)	15,7
576i	720 x 576(1440x576)	50(25)	15,6
480p	720 x 480	59,94	31,5
576p	720 x 576	50	31,3
720p	1280 x 720	60	45,0
720p	1280 x 720	50	37,5
1080i	1920 x 1080	60 (30)	33,8
1080i	1920 x 1080	50 (25)	28,1
1080p	1920 x 1080	60	67,5
1080p	1920 x 1080	50	56,3

B. numérique HDMI

1 HDMI - PC Signal

Modes	Résolution	Fréquence V, [Hz]	Fréquence H, [KHz]
VGA	640 x 480	60	31,5
	640 x 480	72	37,9
	640 x 480	75	37,5
	640 x 480	85	43,3
	640 x 480	120	61,9
SVGA	800 x 600	56	35,1
	800 x 600	60	37,9
	800 x 600	72	48,1
	800 x 600	75	46,9
	800 x 600	85	53,7
	800 x 600	120	77,4
XGA	1024 x 768	60	48,4
	1024 x 768	70	56,5
	1024 x 768	75	60,0
	1024 x 768	85	68,7
	1024 x 768	120	99,0
SXGA	1152 x 864	70	63,8
	1152 x 864	75	67,5
	1152 x 864	85	77,1
	1280 x 1024	60	64,0
	1280 x 1024	72	77,0
	1280 x 1024	75	80,0
QuadVGA	1280 x 960	60	60,0
	1280 x 960	75	75,2
SXGA+	1400 x 1050	60	65,3
PowerBook G4	640 x 480	60	31,4
PowerBook G4	640 x 480	66,6 (67)	34,9
PowerBook G4	800 x 600	60	37,9
PowerBook G4	1024 x 768	60	48,4
PowerBook G4	1152 x 870	75	68,7
PowerBook G4	1280 x 960	75	75,0
i Mac DV (G3)	1024 x 768	75	60,0

2 HDMI - Fréquence large étendue

Modes	Résolution	Fréquence V, [Hz]	Fréquence H, [KHz]
WXGA	1280 x 768	60	47,8
	1280 x 768	75	60,3
	1280 x 768	85	68,6
	1280 x 720	60	44,8
	1280 x 800	60	49,6
	1440 x 900	60	59,9
WSXGA+	1680 x 1050	60	65,3
	1920 x 1080(Synchronisation deBlanking réduit)	60	66,6
	1366 x 768	60	47,7

3 HDMI - Signal Vidéo

Modes	Résolution	Fréquence V, [Hz]	Fréquence H, [KHz]
480i	720 x 480 (1440 x 480)	59,94 (29,97)	15,7
576i	720 x 576 (1440 x 576)	50 (25)	15,6
480p	720 x 480	59,94	31,5
576p	720 x 576	50	31,3
720p	1280 x 720	60	45,0
720p	1280 x 720	50	37,5
1080i	1920 x 1080	60 (30)	33,8
1080i	1920 x 1080	50 (25)	28,1
1080p	1920 x 1080	60	67,5
1080p	1920 x 1080	50	56,3
Limites de plage de source graphique du monitreur	Fréquence de balayage horizontal:	30k~100kHz
	Fréquence de balayage vertical:	50~120Hz
	Taux max, pixel	150MHz

Notice FCC

Cet appareil a été testé et reconnu conforme aux limites pour les appareils numériques de Classe B, conformément à l'Article 15 des Règlements FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences néfastes dans une installation résidentielle. Cet appareil génère, utilise et peut émettre de l'énergie fréquence radio et, s'il n'est pas installé et utilisé en accord avec les instructions, peut provoquer des interférences dans les communications radio.

Cependant, il n'y a aucune garantie que des interférences ne se produisent pas dans une installation particulière. Si cet appareil provoque des interférences néfastes pour la réception de la radio ou de la télévision, ce qui peut être déterminé en éteignant puis en rallumant l'appareil, l'utilisateur est encouragé à tenter de corriger les interférences par une ou plusieurs des mesures suivantes:

Réorienter ou déplacer l'antenne de réception. Augmenter la distance entre l'appareil et le récepteur. - Connecter l'appareil sur un circuit différent de celui sur lequel le récepteur est branché. - Consulter le revendeur ou un technicien radio/télévision expérimenté pour de l'aide.

Avis: câbles blindés

Toutes les connexions avec d'autres appareils informatiques doivent être effectuées à l'aide de câbles blindés pour rester conforme aux réglements FCC.

Avis: périphériques

Seuls les périphériques (appareils d'entrée/sortie, ports, imprimantes, etc.) approuvés conformes aux limites de la Classe B peuvent être connectés à cet équipement. L'utilisation des périphériques non conformes peut provoquer des interférences pour la réception de la télévision ou de la radio.

Mise en garde

Les changements ou modifications non expressément approuvés par le fabricant peuvent invalider l'autorité de l'utilisateur, laquelle est accordée par la Commission Fédérale des Communications, à utiliser cet appareil.

Conditions de fonctionnement

Cet appareil est conforme à l'article 15 des Règlements FCC. Son fonctionnement est sujet aux deux conditions suivantes: (1) Cet appareil ne doit pas provoquer d'interférences néfastes, et (2) cet appareil doit accepter toutes les interférences reçues, y compris celles pouvant provoquer un fonctionnement indésirable.

Avis pour les utilisateurs canadiens

Cet appareil numérique de Classe B est conforme à la norme ICES-003 Canadienne.

Remarque à l'intention des utilisateurs canadiens

Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

Déclaration de conformité pour les pays dans l'union européenne

Acer déclare par la présente que cette série de projecteurs est conforme aux conditions essentielles et aux autres dispositions relatives de la Directive 1999/5/EC.

Compatible avec la Certification réglementaire russe

Avis de réglementation sur les appareils radio

Remarque: Les informations de réglementation ci-dessous concernent uniquement les modèles avec LAN sans-fil et/ou Bluetooth.

Général

Ce produit est conforme aux normes concernant la fréquence radio et la sécurité de tous les pays ou régions dans lesquels il a été approuvé pour l'utilisation sans-fil. En fonction des configurations, ce produit peut ou peut ne pas contenir les périphériques fréquence radio sans-fil (par exemple LAN sans-fil et/ou modules Bluetooth).

Canada — appareils de communication radio à basse consommation électrique sans licence (RSS-210)

a Informations générales

Son fonctionnement est soumis aux deux conditions suivantes:

1. Cet appareil ne doit pas provoquer d'interférences néfastes, et
2. Cet appareil doit accepter toutes les interférences reçues, y compris celles pouvant provoquer un fonctionnement indésirable.

Opération dans la bande 2,4 GHz

Pour éviter des interférences radio avec un service sous licence, cet appareil doit être utilisé à l'intérieur et son installation à l'extérieur est sujette à concession de licence.

Listes des pays concernés.

Cet appareil doit être utilisé strictement en accord avec les règlements et les contraintes du pays dans lequel vous l'utilisez. Pour plus d'informations, veuillez contacter un bureau local dans le pays où vous utilisez l'appareil. Veuillez consulter

http://ec.europa.eu/enterprise/rtte/implement.htm pour la dernière liste des pays.

Acer Incorporated
