Type de produit	Vidéoprojecteur DLP
Marque	Acer
Modèle	DX227
Résolution native	SVGA (800 x 600)
Technologie d'affichage	DLP® à simple puce
Lampe	203 W remplaçable par l'utilisateur
Haut-parleur intégré	1 x 3 W
Dimensions (L x P x H)	313 x 240 x 113,7 mm
Poids	2,7 kg
Consommation électrique (normal)	240 W ± 10% (à 110 VAC)
Consommation électrique (ECO)	195 W ± 10% (à 110 VAC)
Consommation en veille	< 0,5 W

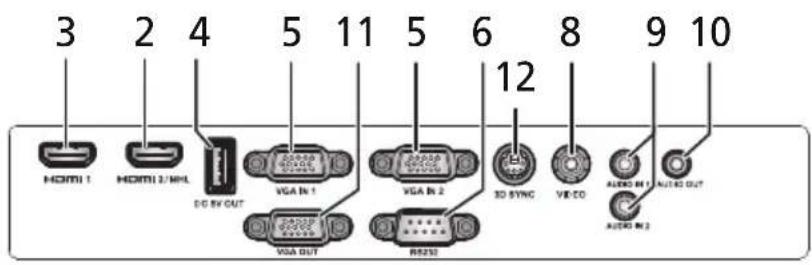

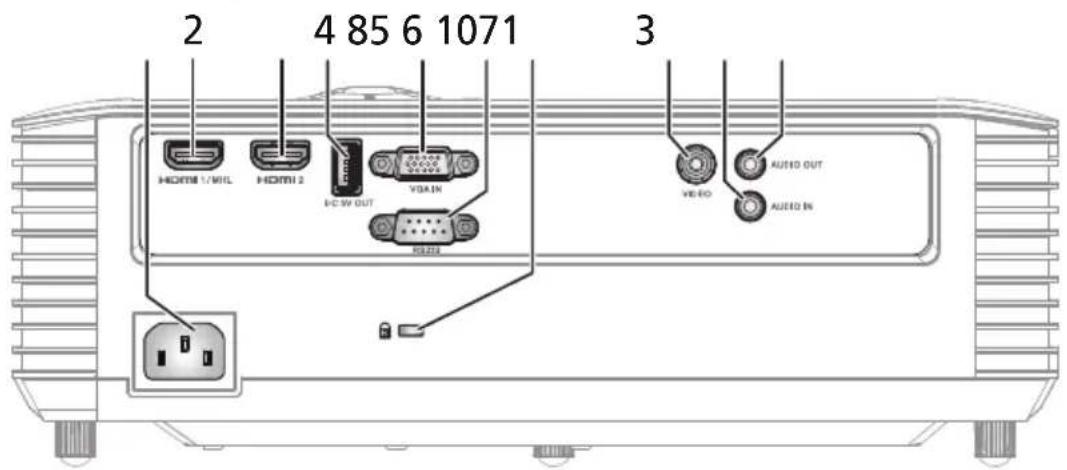

Connectivité	VGA, HDMI (MHL), vidéo composite, entrée/sortie audio 3,5 mm, sortie 5 V CC, RS232
Fonctions principales	LumiSense, BluelightShield, correction trapèze (auto et manuelle), zoom numérique 0,8~2x, mode 3D (DLP Link), mode ECO
Nettoyage	Chiffon humide avec détergent doux ; ne pas utiliser de solvants
Entretien de l'objectif	Air comprimé et chiffon spécial ; ne pas toucher avec les doigts
Sécurité	Verrouillage enfant, mot de passe administrateur et utilisateur, verrouillage total du panneau

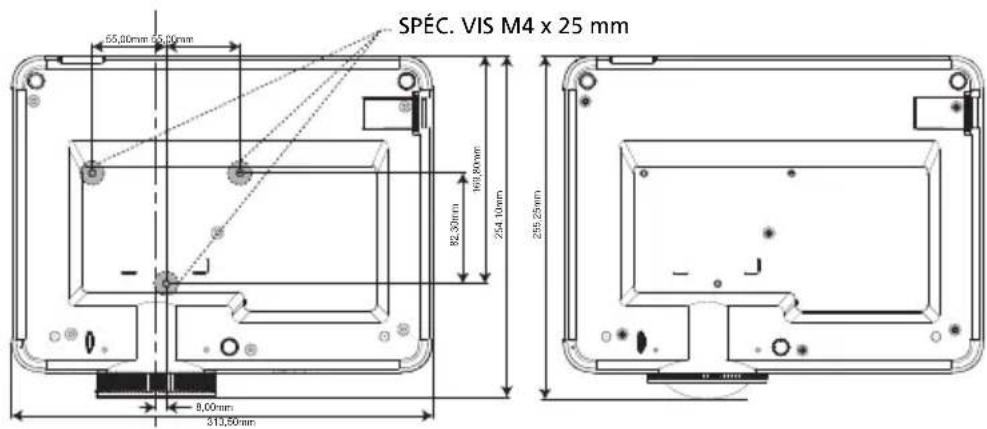

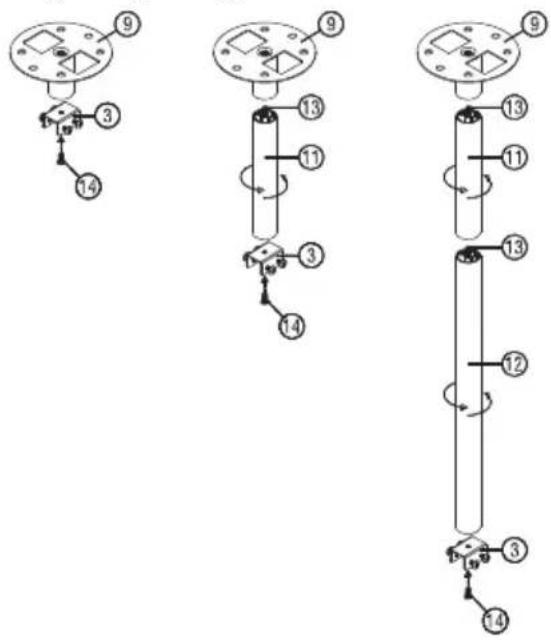

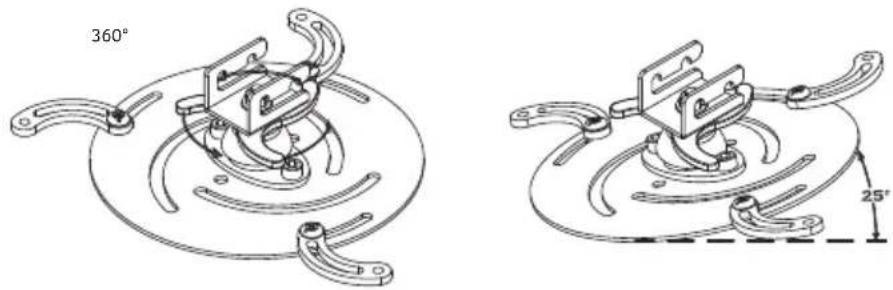

Pièces détachées	Lampe, kit de montage au plafond (en option)
Conditions d'installation	Température ambiante max 40°C, altitude max 3000 m (10 000 pieds), espace libre d'au moins 50 cm autour
Compatibilité signal	NTSC, PAL, SECAM, HDTV (480i/p, 576i/p, 720p, 1080i/p)

FOIRE AUX QUESTIONS - DX227 ACER

Comment nettoyer l'objectif du projecteur Acer DX227 ?

Avant tout nettoyage, éteignez le projecteur et débranchez-le. Laissez refroidir au moins 30 minutes. Utilisez une bouteille d'air comprimé pour enlever la poussière, puis un chiffon spécial pour objectif en essuyant délicatement. Ne touchez pas l'objectif avec les doigts et n'utilisez pas de solvants volatils comme l'alcool.

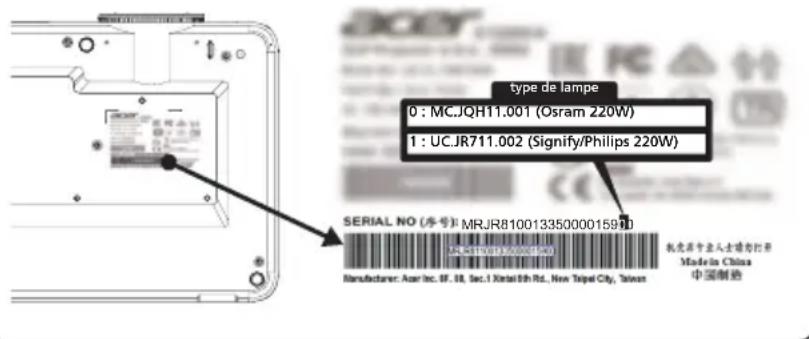

Comment remplacer la lampe du Acer DX227 ?

Laissez refroidir le projecteur environ 45 minutes après extinction. Débranchez le cordon d'alimentation. Retirez le couvercle de la lampe, dévissez les vis de fixation, retirez l'ancienne lampe et insérez la nouvelle. Replacez le couvercle et réinitialisez le compteur de lampe dans le menu Gestion > Réinit de lampe.

Comment activer la 3D sur le projecteur Acer DX227 ?

Assurez-vous d'avoir un contenu 3D compatible (Blu-Ray 3D, etc.) et des lunettes DLP Link. Activez le mode 3D dans le menu OSD sous 3D > 3D réglé sur Marche. Si l'image n'est pas correcte, ajustez le format 3D ou activez l'inversion gauche/droite. Notez que l'affichage 3D peut désactiver certains modes d'image.

Comment corriger la distorsion trapézoïdale (keystone) ?

Utilisez la fonction Trapèze dans le menu Image. Vous pouvez choisir Trapèze auto pour un ajustement automatique vertical, ou Trapèze manuel pour régler manuellement. La correction 4 coins permet d'ajuster chaque coin individuellement. Notez que le trapèze manuel n'est pas disponible si le trapèze auto est activé.

Quelle est la durée de vie de la lampe et comment la vérifier ?

La lampe a une durée de vie estimée, mais elle n'est pas précisée dans la notice. Vous pouvez vérifier le temps d'utilisation écoulé dans le menu Gestion > Informations lampe > Heure Lampe. Un rappel apparaît 30 heures avant la fin estimée. Il est recommandé de ne pas dépasser la durée de vie pour éviter tout risque de casse.

Puis-je utiliser le projecteur sans écran de projection ?

Oui, vous pouvez projeter sur un mur blanc ou de couleur claire. Utilisez la fonction Couleur Du Mur dans le menu Couleur pour compenser la teinte du mur (blanc, jaune clair, bleu clair, rose, vert foncé). Cela améliore la fidélité des couleurs.

Comment connecter mon smartphone au projecteur via MHL ?

Utilisez un câble HDMI/MHL adapté (un convertisseur peut être nécessaire selon le smartphone). Branchez-le dans le port HDMI (MHL) du projecteur. La source doit être commutée sur HDMI/MHL. Le projecteur peut également charger l'appareil via le port de sortie 5 V CC si la source MHL n'est pas détectée.

Que faire si le projecteur ne s'allume pas (voyant rouge clignotant) ?

Assurez-vous que le cordon d'alimentation est correctement branché et que la prise fonctionne. Si le voyant rouge clignote, cela peut indiquer une surchauffe ou un problème de lampe. Vérifiez que les fentes d'aération ne sont pas obstruées. Si le problème persiste, contactez un technicien qualifié.

Comment réduire la consommation électrique du projecteur ?

Activez le Mode ECO dans le menu Gestion > Mode ECO. Cela réduit la puissance de la lampe, diminue le bruit et prolonge la durée de vie. La consommation passe alors de 240 W (normal) à environ 195 W. Vous pouvez également activer l'Arrêt auto pour éteindre le projecteur après une période d'inactivité.

Le projecteur affiche 'Pas de signal', que faire ?

Vérifiez que les câbles de signal sont correctement connectés et que la source est allumée. Appuyez sur le bouton SOURCE du panneau ou de la télécommande pour sélectionner manuellement la source (VGA, HDMI, etc.). Si le problème persiste, testez avec un autre câble ou une autre source.

MODE D'EMPLOI DX227 ACER

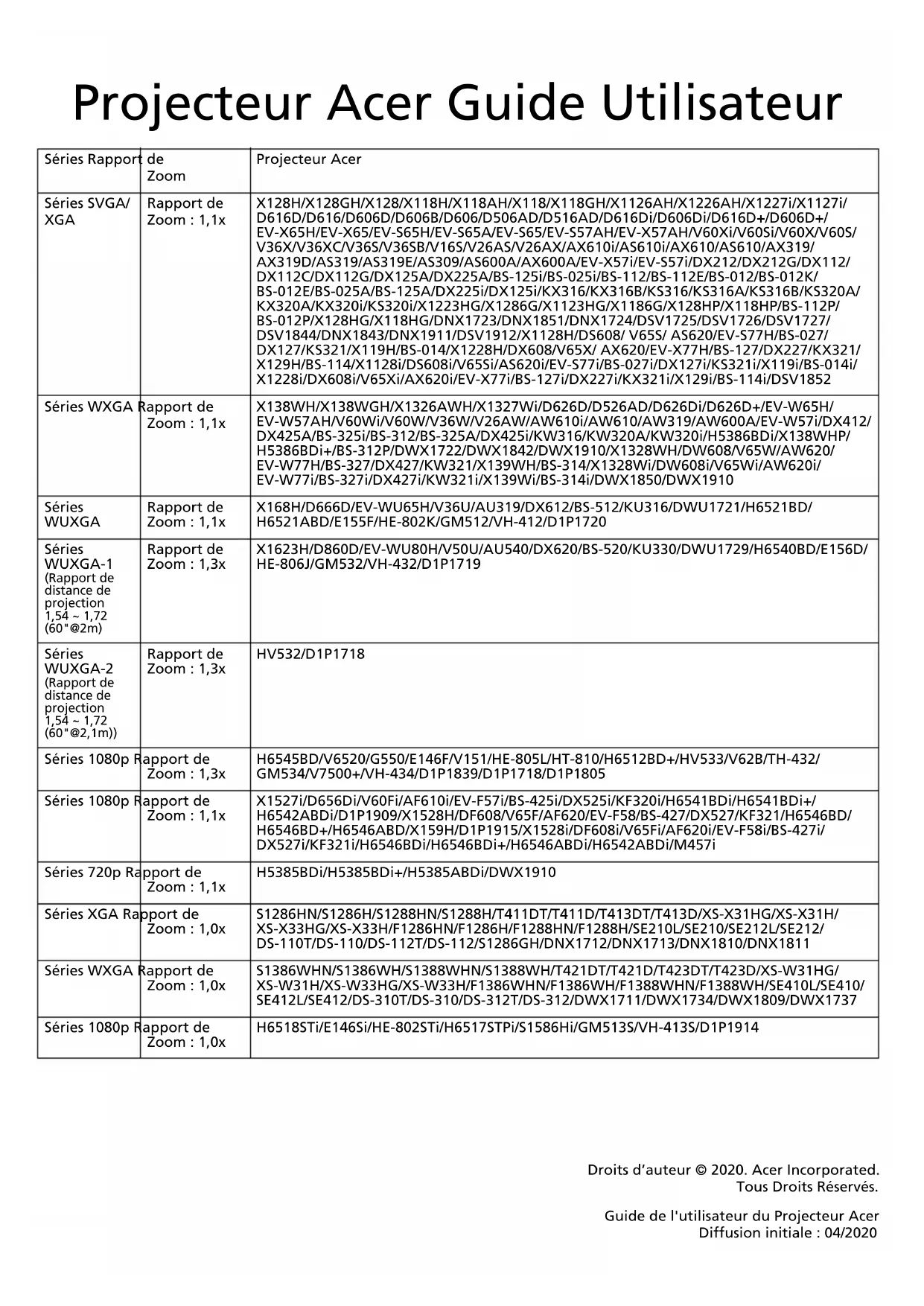

Projecteur Acer Guide Utilisateur

Séries Rapport	de Zoom	Projecteur Acer
Séries SVGA/XGA	Rapport de Zoom: 1,1x	X128H/X128GH/X128/X118H/X118AH/X118/X118GH/X1126AH/X1226AH/X1227i/X1127i/D616D/D616/D606D/D606B/D606/D506AD/D516AD/D616Di/D606Di/D616D+/D606D+/EV-X65H/EV-X65/EV-S65H/EV-S65A/EV-S65/EV-S57AH/EV-X57AH/V60Xi/V60Si/V60X/V60S/V36X/V36XC/V36S/V36SB/V16S/V26AS/V26AX/AX610i/AS610i/AX610/AS610/AX319/AX319D/AS319/AS319E/AS309/AS600A/AX600A/EV-X57i/EV-S57i/DX212/DX212G/DX112/DX112C/DX112G/DX125A/DX225A/BS-125i/BS-025i/BS-112/BS-112E/BS-012/BS-012K/BS-012E/BS-025A/BS-125A/DX225i/DX125i/KX316/KX316B/KS316/KS316A/KS316B/KS320A/KX320A/KX320i/KS320i/X1223HG/X1286G/X1123HG/X1186G/X128HP/X118HP/BS-112P/BS-012P/X128HG/X118HG/DNX1723/DNX1851/DNX1724/DSV1725/DSV1726/DSV1727/DSV1844/DNX1843/DNX1911/DSV1912/X1128H/DS608/V65S/AS620/EV-S77H/BS-027/DX127/KS321/X119H/BS-014/X1228H/DX608/V65X/AX620/EV-X77H/BS-127/DX227/KX321/X129H/BS-114/X1128i/DS608i/V65Si/AS620i/EV-S77i/BS-027i/DX127i/KS321i/X119i/BS-014i/X1228i/DX608i/V65Xi/AX620i/EV-X77i/BS-127i/DX227i/KX321i/X129i/BS-114i/DSV1852
Séries WXGA	Rapport de Zoom: 1,1x	X138WH/X138WGH/X1326AWH/X1327Wi/D626D/D526AD/D626Di/D626D+/EV-W65H/EV-W57AH/V60Wi/V60W/V36W/V26AW/AW610i/AW610/AW319/AW600A/EV-W57i/DX412/DX425A/BS-325i/BS-312/BS-325A/DX425i/KW316/KW320A/KW320i/H5386BDi/X138WHP/H5386BDi+/BS-312P/DWX1722/DWX1842/DWX1910/X1328WH/DW608/V65W/AW620/EV-W77H/BS-327/DX427/KW321/X139WH/BS-314/X1328Wi/DW608i/V65Wi/AW620i/EV-W77i/BS-327i/DX427i/KW321i/X139Wi/BS-314i/DWX1850/DWX1910
Séries WUXGA	Rapport de Zoom: 1,1x	X168H/D666D/EV-WU65H/V36U/AU319/DX612/BS-512/KU316/DWU1721/H6521BD/H6521ABD/E155F/HE-802K/GM512/VH-412/D1P1720

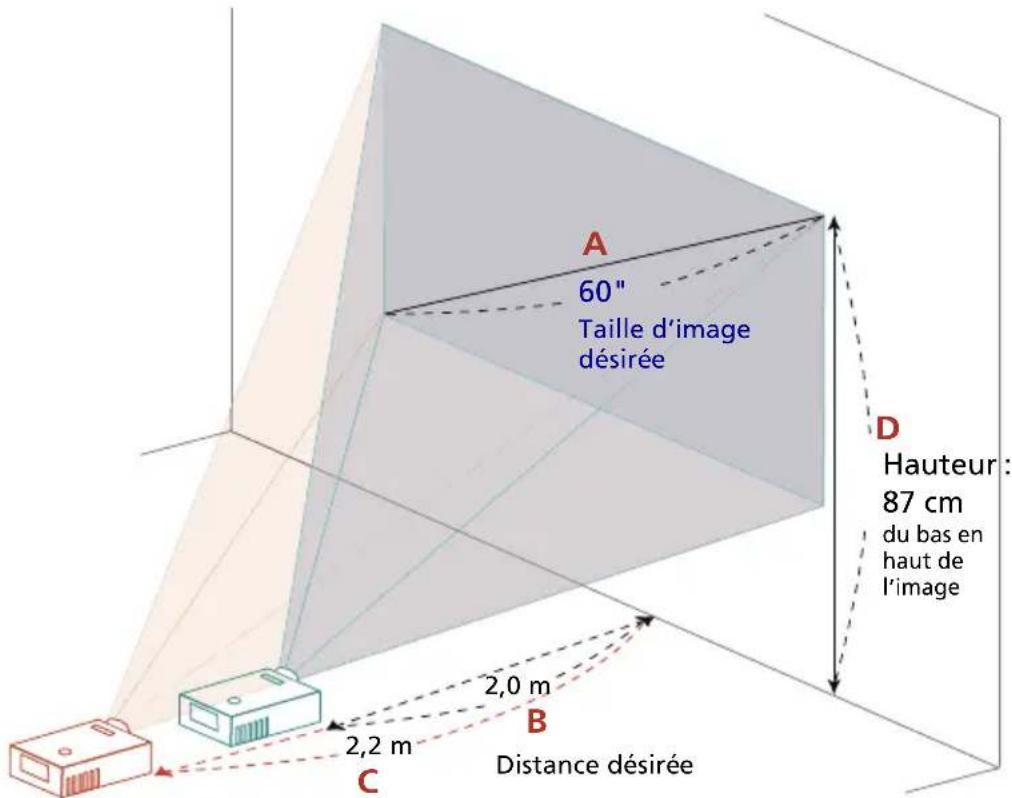

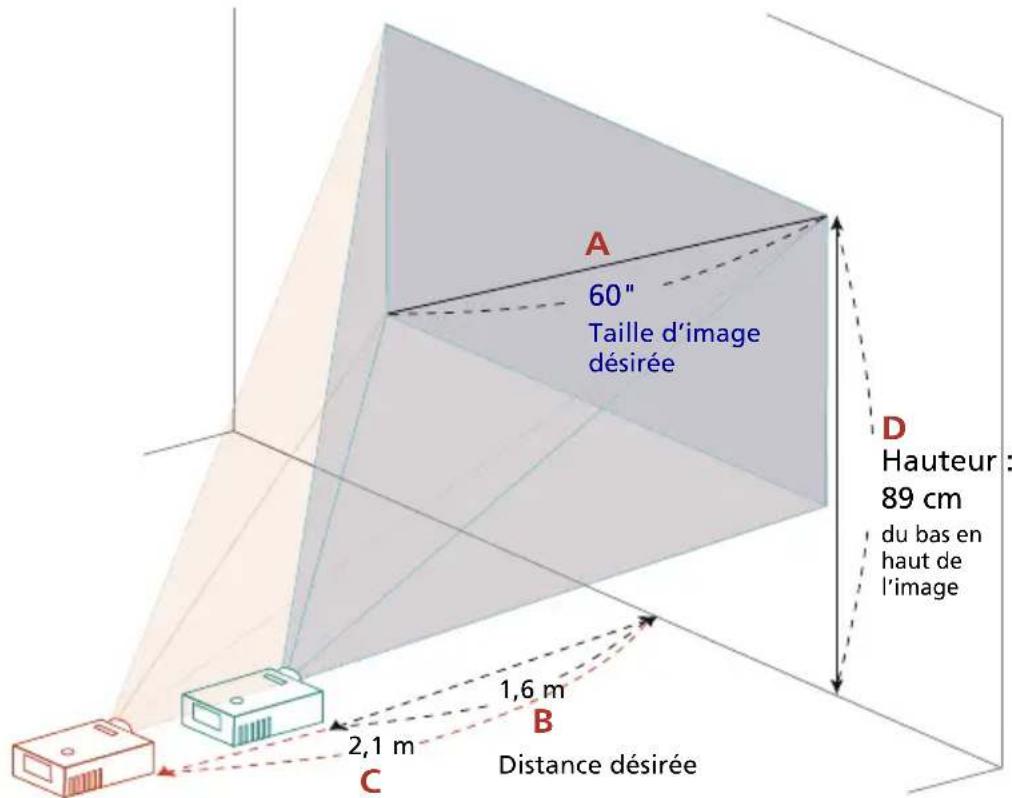

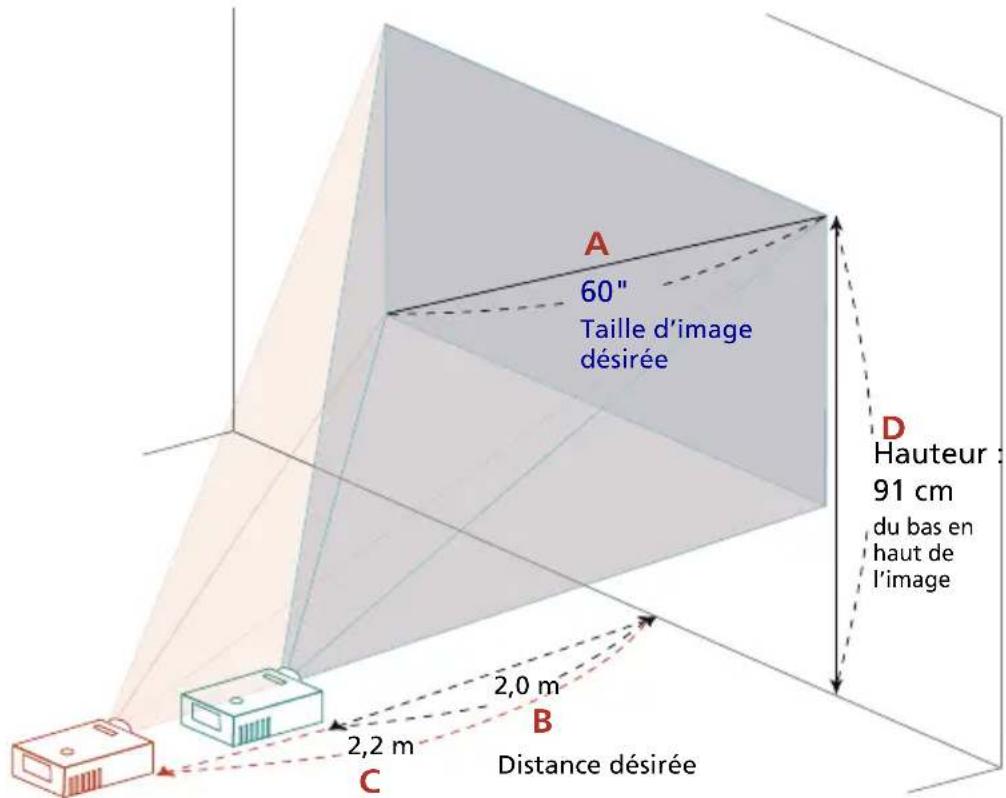

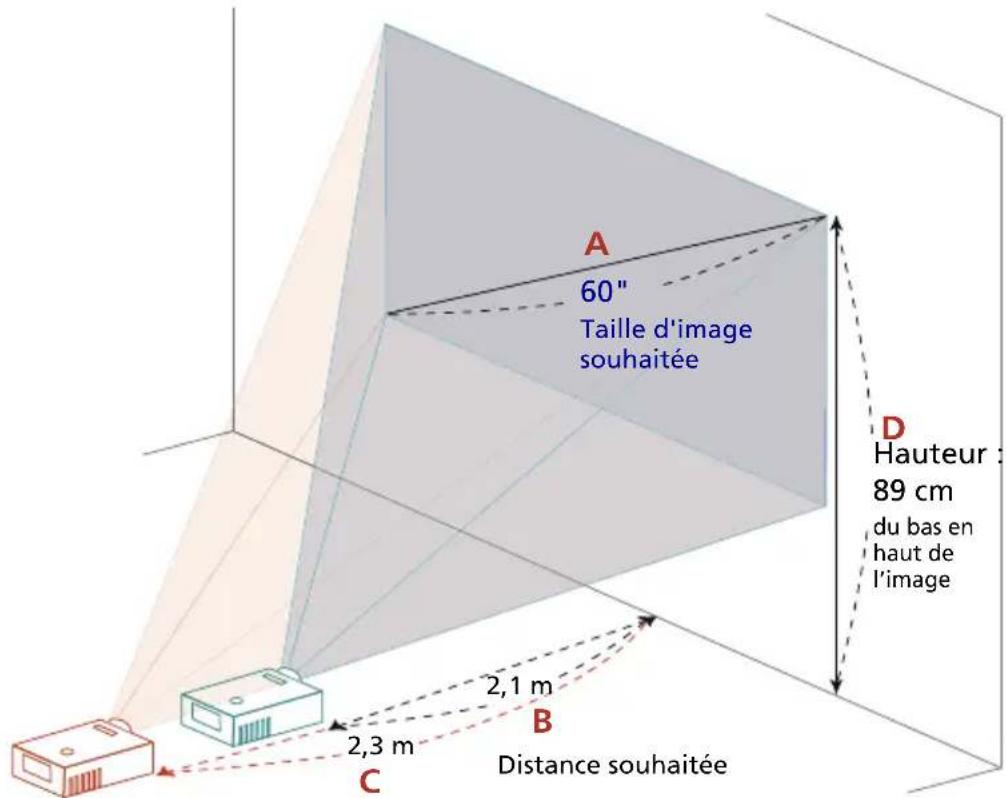

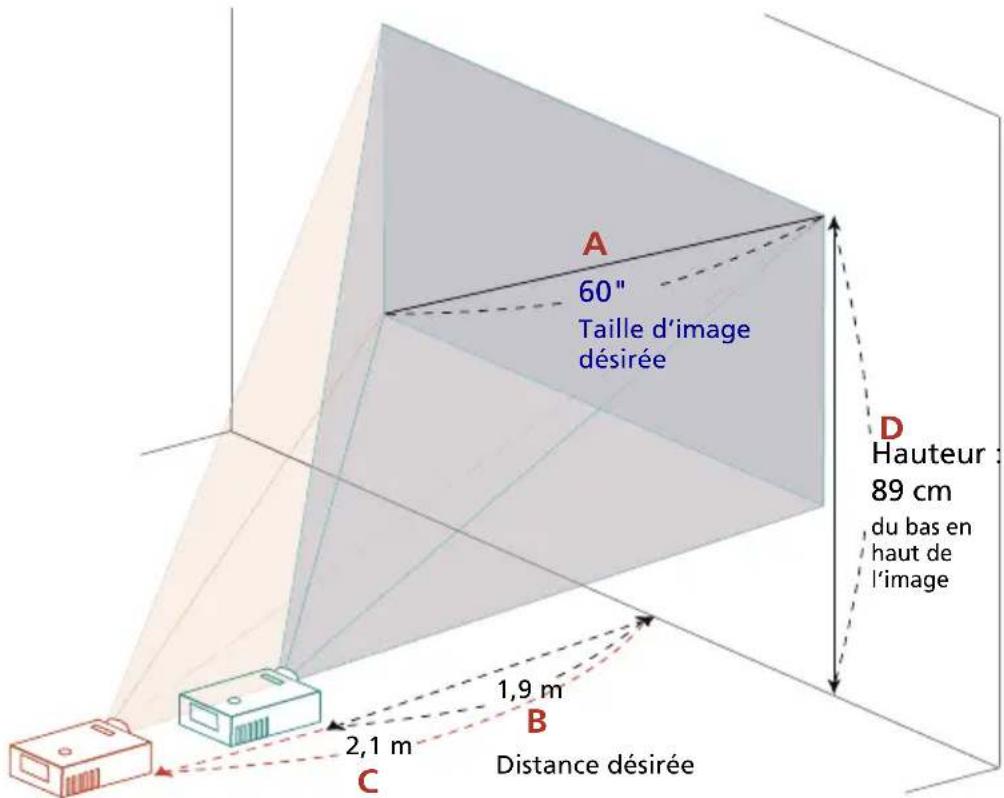

Séries WUXGA-1 (Rapport de distance de projection 1,54 ~ 1,72 (60"@2m)	Rapport de Zoom: 1,3x	X1623H/D860D/EV-WU80H/V50U/AU540/DX620/BS-520/KU330/DWU1729/H6540BD/E156D/HE-806J/GM532/VH-432/D1P1719
Séries WUXGA-2 (Rapport de distance de projection 1,54 ~ 1,72 (60"@2,1m))	Rapport de Zoom: 1,3x	HV532/D1P1718
Séries 1080p	Rapport de Zoom: 1,3x	H6545BD/V6520/G550/E146F/V151/HE-805L/HT-810/H6512BD+/HV533/V62B/TH-432/GM534/V7500+/VH-434/D1P1839/D1P1718/D1P1805
Séries 1080p	Rapport de Zoom: 1,1x	X1527i/D656Di/V60Fi/AF610i/EV-F57i/BS-425i/DX525i/KF320i/H6541BDi/H6541BDi+/H6542ABDi/D1P1909/X1528H/DF608/V65F/AF620/EV-F58/BS-427/DX527/KF321/H6546BD/H6546BD+/H6546ABD/X159H/D1P1915/X1528i/DF608i/V65Fi/AF620i/EV-F58i/BS-427i/DX527i/KF321i/H6546BDi/H6546BDi+/H6546ABDi/H6542ABDi/M457i
Séries 720p	Rapport de Zoom: 1,1x	H5385BDi/H5385BDi+/H5385ABDi/DWX1910
Séries XGA	Rapport de Zoom: 1,0x	S1286HN/S1286H/S1288HN/S1288H/T411DT/T411D/T413DT/T413D/XS-X31HG/XS-X31H/XS-X33HG/XS-X33H/F1286HN/F1286H/F1288HN/F1288H/SE210L/SE210/SE212/SE212/DS-110T/DS-110/DS-112T/DS-112/S1286GH/DNX1712/DNX1713/DNX1810/DNX1811
Séries WXGA	Rapport de Zoom: 1,0x	S1386WHN/S1386WH/S1388WH/N/S1388WH/T421DT/T421D/T423DT/T423D/XS-W31HG/XS-W31H/XS-W33HG/XS-W33H/F1386WH/N/F1386WH/F1388WH/N/F1388WH/SE410L/SE410/SE412L/SE412/DS-310T/DS-310/DS-312T/DS-312/DWX1711/DWX1734/DWX1809/DWX1737
Séries 1080p	Rapport de Zoom: 1,0x	H6518STi/E146Si/HE-802STi/H6517STPi/S1586Hi/GM513S/VH-413S/D1P1914

Des modifications peuvent être apportées de temps à autre aux informations contenues dans cette publication. Ces modifications seront ajoutées aux nouvelles éditions de ce manuel. La présente société ne fournit aucune espèce de garantie expresse ou implicite, relative aux informations contenues dans ce manuel et n'offre notamment aucune garantie d'aucune sorte quant à la valeur marchande de ce produit ou son adéquation à une utilisation particulière.

Enregistrez le numéro de série, la date d'achat, et le numéro du modèle dans l'espace prévu cidessous. Le numéro de série et le numéro de modèle sont imprimés sur l'étiquette collée sur le châssis. Toutes les correspondances concernant cette unité doivent inclure ces informations.

Toute reproduction, transmission, transcription ou mise en mémoire de ce manuel ou partie sur un support quelconque, par quelque procédé que ce soit, notamment, électronique, mécanique, photocopie, enregistrement, ou autre, sont interdites sans l'autorisation écrite préalable d'Acer Incorporated.

Modèle : ____

No. de série : ____

Date d'achat : ____

Lieu d'achat : ____

Acer et le logo Acer sont des marques commerciales déposées par Acer Incorporated. Les noms de produits ou marques commerciales d'autres sociétés sont utilisés ici à des fins d'identification uniquement et sont la propriété de leurs détenteurs respectifs.

« HDMI™, le logo HDMI et High-Definition Multimedia Interface sont des marques commerciales ou déposées de HDMI Licensing LLC. »

Informations concernant votre sécurité et votre confort

Lisez ces consignes attentivement. Conservez ce document pour des références ultérieures. Respectez tous les avertissements et instructions indiqués sur le produit.

Eteindre le produit avant tout nettoyage

Débranchez ce produit de la prise murale avant tout nettoyage. Ne pas utiliser de nettoyants liquides ou en aérosol. Utilisez un chiffon humide pour le nettoyage.

Mise en garde concernant la prise lors de la déconnexion de l'appareil

Observez les consignes suivantes lorsque vous connectez et déconnectez l'alimentation à une alimentation externe :

• Installez le bloc d'alimentation avant de connecter le cordon d'alimentation sur la prise d'alimentation secteur.
• Débranchez le cordon d'alimentation avant de déconnecter le bloc d'alimentation du projecteur.
• Si le système utilise plusieurs sources d'alimentation, coupez l'alimentation du système en débranchant tous les cordons d'alimentation des sources d'alimentation.

Mise en garde concernant l'accessibilité

Assurez-vous que la prise d'alimentation dans laquelle vous branchez le cordon d'alimentation est facilement accessible et se situe au plus près possible de l'équipement. Si vous devez couper complètement l'alimentation de l'équipement, assurez-vous de débrancher le cordon d'alimentation de la prise murale.

Avertissements !

• Ne pas utiliser ce produit près de l'eau.
• Ne pas placer ce produit sur un chariot, un support ou une table instable. Si le produit tombe, il risque d'être endommagé sérieusement.
• Les fentes et les ouvertures sont conçues à des fins de ventilation ; pour assurer un fonctionnement fiable du produit et pour le protéger des surchauffes. Ces ouvertures ne doivent pas être obstruées ou couvertes. Les ouvertures ne doivent jamais être obstruées en plaçant le produit sur un lit, un divan, un tapis ou d'autres surfaces similaires.
• Ce produit ne doit jamais être placé à proximité ou sur un radiateur ou une bouche de chauffage ou encastré dans une installation si une ventilation adaptée n'est pas disponible.

• N'introduisez jamais d'objets de quelque sorte que ce soit dans ce produit à travers les fentes du boîtier car ils pourraient toucher des endroits soumis à des tensions dangereuses ou provoquer des courts-circuits qui pourraient causer un incendie ou une électrocution. Ne jamais renverser de liquide d'aucune sorte sur ou dans le produit.

• Pour éviter d'endommager les composants internes et prévenir une éventuelle fuite de la batterie, ne pas placer le produit sur une surface vibrante.

• Ne jamais utiliser ce produit en faisant du sport, de l'exercice ou dans un environnement vibrant, ce qui pourrait provoquer un éventuel court-circuit ou endommager les périphériques à base de ventilateur, ou la lampe.

Utilisation de l'énergie électrique

• Ce produit doit être utilisé avec le type d'alimentation indiqué sur l'étiquette apposée. Si vous n'êtes pas sûr du type d'alimentation disponible, consultez votre revendeur ou votre compagnie d'électricité locale.
• Ne laissez rien reposer sur le cordon d'alimentation. Ne pas placer ce produit dans un endroit où son cordon se trouve dans un passage fréquenté.
• Si vous utilisez une rallonge avec ce produit, assurez-vous que l'intensité nominale totale des équipements branchés sur la rallonge ne dépasse pas l'intensité nominale de la rallonge. Assurez-vous également que l'intensité totale de tous les produits branchés sur la prise murale ne dépasse pas le calibre du fusible.
• Ne pas surcharger une prise d'alimentation, une barrette de connexion d'alimentation ou une prise de courant en connectant trop d'appareils. La charge globale du système ne doit pas dépasser 80% de la valeur nominale du circuit terminal. Si vous utilisez des barrettes de connexion d'alimentation, la charge ne doit pas dépasser 80% de la valeur nominale d'entrée de la barrette de connexion.
• L'adaptateur secteur de ce produit est équipé d'une fiche à trois dents avec mise à la terre. Cette fiche ne s'insère que dans une prise murale équipée d'une mise à la terre. Assurez-vous que la prise murale est correctement mise à la terre avant d'insérer la fiche de l'adaptateur secteur. Ne pas insérer la fiche dans une prise murale sans terre. Consultez votre électricien pour les détails.

Avertissements ! La broche de mise à la terre est un système de sécurité. Utiliser une prise murale qui n'est pas correctement mise à la terre risque de provoquer une électrocution et/ou des blessures.

Remarque : La broche de mise à la terre fournit également une bonne capacité de protection contre le bruit produit par des appareils électriques environnants qui interfèrent avec les performances de ce produit.

- Utilisez uniquement le cordon d'alimentation fourni pour ce produit. Si vous devez changer le cordon d'alimentation, assurez-vous que le nouveau cordon d'alimentation est conforme aux exigences ci-dessous : type amovible, répertorié UL/certifié CSA, approuvé VDE ou équivalent, longueur de 4,5 mètres (15 pieds) au maximum.

Dépannage du produit

Ne pas tenter de réparer ce produit par vous-même. Ouvrir ou retirer les couvercles peut vous exposer à de dangereuses tensions ou d'autres dangers. Pour tout dépannage, veuillez vous adresser à un technicien qualifié.

Débranchez ce produit de la prise murale et contactez un personnel de dépannage qualifié dans les conditions suivantes :

• Lorsque le cordon d'alimentation est endommagé, coupé ou effiloché
• Si un liquide a été renversé dans le produit
• Si le produit a été exposé à la pluie ou à l'eau
• Si le produit est tombé ou si le boîtier a été endommagé
• Si le produit laisse apparaître une modification notable de ses performances, cela indique une nécessité de dépannage
• Si le produit ne fonctionne pas correctement après avoir suivi les instructions d'utilisation

Remarque : Réglez seulement les contrôles qui sont couverts par les instructions de fonctionnement car un mauvais réglage des autres commandes peut causer des dommages et requérir un travail important de la part du technicien qualifié afin de remettre en état normal le produit.

Avertissements ! Pour des raisons de sécurité, ne pas utiliser de pièces non conformes lorsque vous ajoutez ou changez des composants. Consultez votre revendeur pour connaître les options d'achat.

Votre équipement ainsi que ses accessoires peuvent contenir de petites pièces. Gardez-les hors de portée des jeunes enfants.

Consignes de sécurité complémentaires

• Ne pas regarder dans l'objectif du projecteur lorsque la lampe est allumée. La clarté de la lumière risque de vous abîmer les yeux.
• Allumez d'abord le projecteur et ensuite les sources de signaux
• Ne pas placer le produit dans des environnements suivants :
• Un espace mal aéré ou espace clos. Un espace libre de 50cm au minimum entre les murs et le projecteur avec une circulation de l'air libre est requis.
• Des endroits où la température risque de devenir trop importante, par exemple à l'intérieur d'un véhicule avec toutes les vitres fermées.
• Des endroits où une forte humidité, la poussière ou la fumée de cigarette peuvent détériorer les composants optiques en réduisant leur durée de vie et en noircissant l'image.
• Des endroits à proximité d'une alarme-incendie.
• Des endroits avec une température ambiante supérieure à 40 °C/104 °F.
• Des endroits dont les altitudes sont supérieures à 10000 pieds.

- Débranchez immédiatement l'appareil si vous constatez un dysfonctionnement avec votre projecteur. Arrêtez d'utiliser l'appareil si une fumée, un bruit ou un odeur anormal provient de votre projecteur. Cela risque de provoquer un incendie ou une électrocution. Dans de tels cas, débranchez immédiatement votre appareil et contactez votre revendeur.

• Ne pas continuer à utiliser le produit en cas de panne ou chute. Dans de tels cas, contactez votre revendeur pour une inspection.
• Ne pas exposer l'objectif du projecteur à la lumière du soleil. Cela risque de provoquer un incendie.
• Lorsque vous éteignez le projecteur, assurez-vous que le projecteur termine son cycle de refroidissement avant de couper l'alimentation.
• Ne pas couper brusquement l'alimentation principale trop souvent et ne pas débrancher le projecteur lors du fonctionnement. Le moyen le plus sûr

est de patienter jusqu'à ce que le ventilateur s'arrête avant de couper l'alimentation principale.

• Ne pas toucher la grille de sortie d'air et le panneau inférieur qui peuvent être brûlants.
• Nettoyer régulièrement le filtre d'air le cas échéant. La température interne peut augmenter et provoquer des dommages si le filtre/les fentes d'aération sont obstruées par la poussière ou la saleté.
• Ne pas regarder directement dans la grille de sortie d'air lorsque le projecteur est en fonctionnement. Cela risque de vous blesser les yeux.
• Ouvrez toujours l'obturateur ou retirez le couvre-objectif lorsque le projecteur est en fonctionnement.
• N'obstruer l'objectif du projecteur avec aucun objet lorsque le projecteur est en cours de fonctionnement ; dans le cas contraire, cela risque de provoquer une surchauffe et une déformation de l'objectif ou même un incendie. Pour éteindre temporairement la lampe, appuyez sur HIDE sur la télécommande.
• La lampe devient extrêmement chaude pendant le fonctionnement. Laissez le projecteur refroidir pendant environ 45 minutes avant de retirer l'assemblage de la lampe pour un remplacement.
• Ne pas utiliser la lampe au-delà de sa durée de vie estimée. Dans de rares cas, cela risque de briser la lampe.
• Ne jamais changer l'assemblage de la lampe ou d'autres composants électroniques sans débrancher préalablement le projecteur.
• Le produit détectera automatiquement la durée de vie de la lampe. Veuillez vous assurer de changer la lampe lorsque le projecteur affiche le message d'avertissement.
• Lorsque vous changez la lampe, veuillez laisser refroidir l'unité et suivez les consignes de remplacement.
• Réinitialisez la fonction « Réinit de lampe » dans le menu « Gestion » de l'OSD après avoir changé le module de la lampe.
• Ne pas tenter de démonter ce projecteur. La présence de hautes tensions dangereuse à l'intérieur de l'appareil risque de provoquer des blessures. La seule pièce récupérable par l'utilisateur est la lampe équipée de son propre couvercle amovible. Adressez-vous uniquement à un technicien professionnel de dépannage qualifié pour tout dépannage.

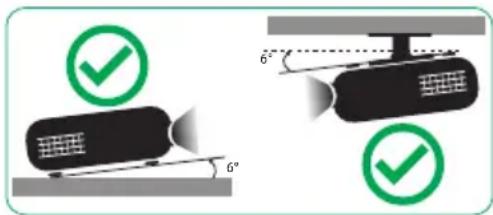

• Ne pas installer le projecteur verticalement. Le projecteur peut tomber, ce qui provoquera des blessures ou des dommages.
• Ce produit est capable d'afficher des images inversées pour une installation avec fixation au plafond. Utilisez uniquement le kit de montage au plafond Acer et assurez-vous qu'il est solidement installé.
• Le projecteur doit être placé horizontalement, uniquement avec le mode de montage sur bureau ou au plafond et ses angles d'inclinaison ne doivent pas dépasser 6 degrés. Dans le cas contraire, cela causerait une réduction significative de la durée de vie de la lampe ou de graves problèmes de sécurité liés au dysfonctionnement du système.

Mise en garde concernant l'Ecoute

Pour protéger votre ouïe, respectez les consignes ci-dessous.

• Augmentez le son progressivement jusqu'à ce que vous puissiez l'entendre nettement et confortablement.
• Ne pas augmenter le niveau du volume une fois que vos oreilles se sont adaptées au volume courant.
• Ne pas écouter une musique à un niveau de volume important pendant une longue durée.
• Ne pas augmenter le volume pour masquer le bruit environnant.
• Diminuez le volume si vous ne pouvez pas entendre la personne près de vous.

Consignes de mise au rebut

Ne pas jeter cet appareil électronique dans les déchets pour vous en débarrassez. Pour minimiser la pollution et assurer la meilleure protection de l'environnement, veuillez recycler. Pour plus d'informations concernant les règlements WEEE (Waste from Electrical and Electronics Equipment), visitez http://www.acer-group.com/public/Sustainability/sustainability01.htm

Avertissement concernant le Mercure

Pour les projecteurs ou les produits électroniques contenant un moniteur ou un écran LCD/CRT :

"L'(les) ampoule(s) contient du mercure ; éliminer d'une manière adaptée."

Les lampes contenues dans le produit peuvent contenir du mercure et doivent être recyclées ou jetées en respectant les lois fédérales, locales ou de l'Etat. Pour plus d'informations, veuillez contacter l'Alliance des Industries Electroniques à l'adresse suivante www.eiae.org. Pour les informations relatives à la mise au rebut spécifique des lampes, visitez www.lamprecycle.org

RISK GROUP 2 CAUTION Possibly hazardous optical radiation emitted from this product Groupe de risque 2 ATTENTION Rayonnement optique eventuellement dangereux émis par ce produit

Ne pas fixer le faisceau, RG2

« Comme avec toute source lumineuse intense, ne pas fixer le faisceau directement, RG2 IEC 62471-5: 2015 »

Commencer par le début

Avis d'Utilisation

A faire :

• Eteindre le produit avant tout nettoyage.
• Utiliser un chiffon humidifié avec un détergent doux pour nettoyer le boîtier du projecteur.
• Débrancher la fiche d'alimentation de la prise de courant si le produit ne doit pas être utilisé pendant une longue période.

A ne pas faire :

• Obstruer les fentes et les ouvertures sur l'unité qui servent à la ventilation.
• Utiliser des nettoyants, des cires ou des solvants abrasifs pour nettoyer l'unité.

• Utiliser dans les conditions suivantes :

• Dans des environnements extrêmement chauds, froids ou humides.

• Dans des zones susceptibles de comporter un excès de poussière et de saleté.
• A proximité de tout appareil générant un champ magnétique puissant.
• Sous la lumière directe du soleil.

Mise en Garde

Observez tous les avertissements, les mises en garde et les consignes de maintenance recommandés dans ce guide d'utilisateur pour optimiser la durée de vie de votre appareil.

Avertissements :

• Ne pas regarder dans l'objectif du projecteur lorsque la lampe est allumée. La clarté de la lumière risque de vous abîmer les yeux.
• Pour réduire les risques d'incendie ou d'électrocution, ne pas exposer le projecteur à la pluie ou à l'humidité.
• Veuillez ne pas ouvrir et ne pas démonter le produit car cela pourrait provoquer une électrocution.
• Lorsque vous changez la lampe, veuillez laisser refroidir l'unité et suivez les consignes de remplacement.
• Ce produit détectera automatiquement la durée de vie de la lampe. Veuillez vous assurer de changer la lampe lorsqu'il affiche des messages d'avertissement.
• Réinitialisez la fonction « Réinit de lampe » dans le menu « Gestion » de l'OSD après avoir changé le module de la lampe.
• Lorsque vous éteignez le projecteur, veuillez vous assurer que le projecteur termine son cycle de refroidissement avant de couper l'alimentation.
• Allumez d'abord le projecteur et ensuite les sources de signaux.
• Ne pas utiliser le protège-objectif lorsque le projecteur est en cours de fonctionnement.
• Quand la lampe atteint la fin de sa durée de vie, elle grillera, éventuellement avec un fort bruit de claquage. Si cela arrive, le projecteur ne se rallumera pas tant que le module de lampe n'est pas remplacé. Pour remplacer la lampe, contactez votre revendeur local ou le centre de service d'Acer.

Nettoyage de l'objectif

• Avant de nettoyer l'objectif, assurez-vous d'éteindre correctement le projecteur et de débrancher le cordon d'alimentation pour permettre au projecteur de refroidir pendant au moins 30 minutes.
• Utilisez une bouteille d'air comprimé pour enlever la poussière.
• Utilisez un chiffon spécial pour nettoyer l'objectif et essuyez délicatement. Ne touchez pas l'objectif avec les doigts.
• N'utilisez pas de détergents alcalins ou acides ou de solvants volatils comme de l'alcool pour nettoyer l'objectif. Si l'objectif est endommagé lors du nettoyage, ceci n'est pas couvert par la garantie.

Avertissement :

• N'utilisez pas de spray contenant des gaz inflammables pour enlever la poussière ou la saleté de l'objectif. Cela peut provoquer un incendie dû à une surchauffe excessive à l'intérieur du projecteur.
• Ne nettoyez pas l'objectif si le projecteur est en train de se réchauffer, car cela pourrait endommager la pellicule de l'objectif.
• N'essuyez pas ou ne tapez pas sur l'objectif avec un objet dur.

Informations concernant votre sécurité et votre confort iii

Commencer par le début viii

Avis d'Utilisation viii

Mise en Garde viii

Nettoyage de l'objectif ix

Présentation 1

Caractéristiques du Produit 1

Vue d'ensemble du paquet 2

Vue générale du projecteur 4

Vue Externe du Projecteur 4

Panneau de commandes 7

Disposition de la télécommande 8

Commande MHL (Mobile High-Definition Link) 11

Bien débuter 13

Connexion du Projecteur 13

Mise sous/hors tension du projecteur 15

Mise sous tension du projecteur 15

Mise hors tension du projecteur 16

Réglage de l'Image Projetée 17

Réglage de la Hauteur de l'Image Projetée 17

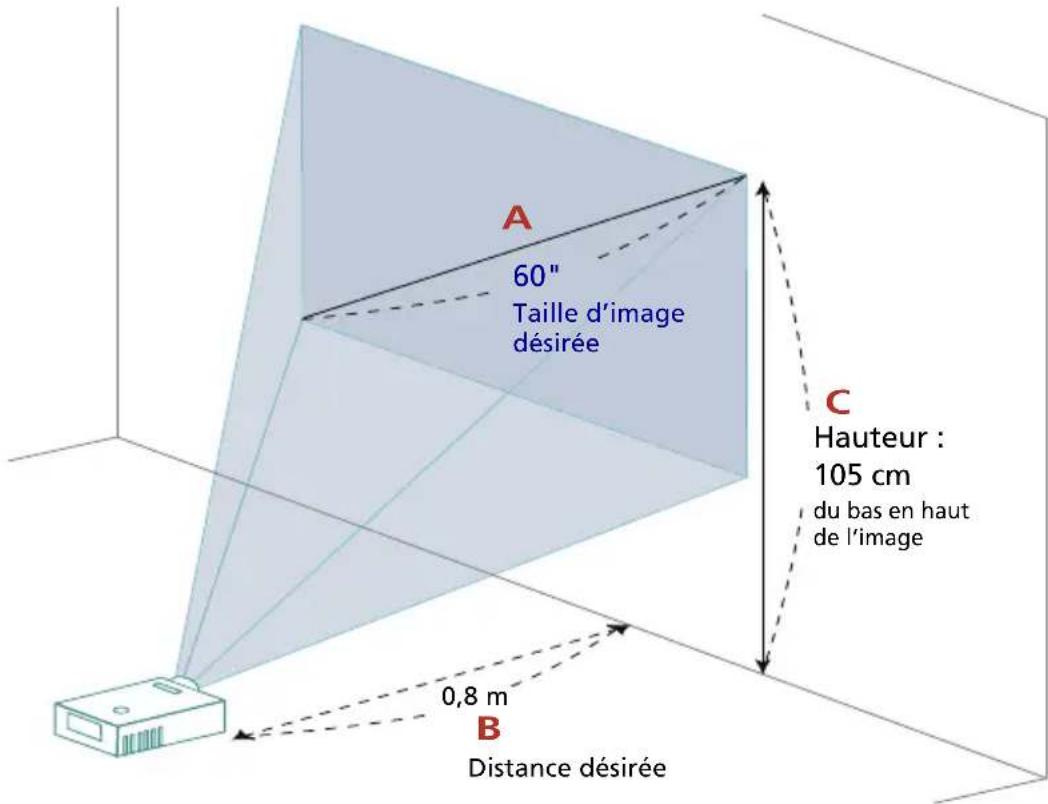

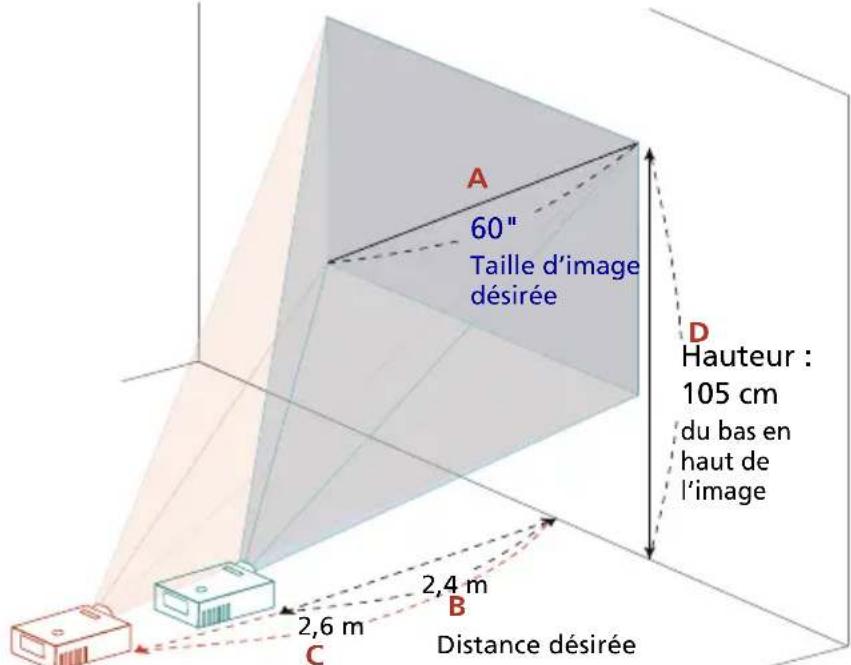

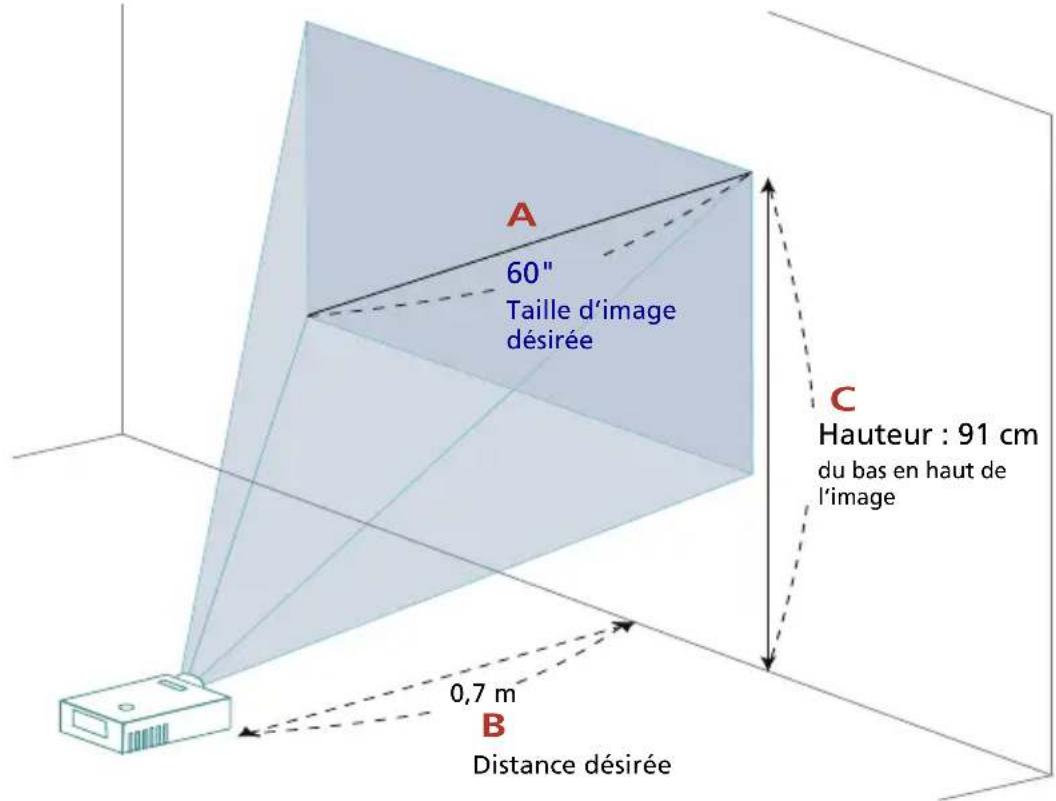

Comment obtenir une taille d'image préférée en

réglant la distance et le zoom 18

Commandes Utilisateur 29

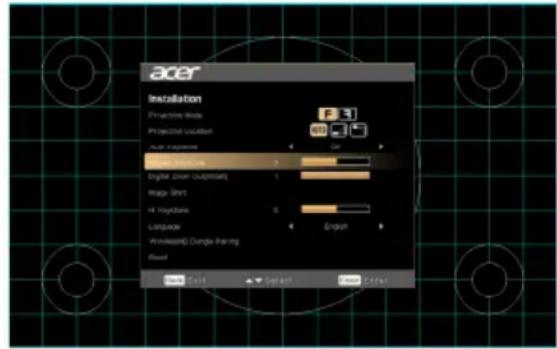

Menu d'installation 29

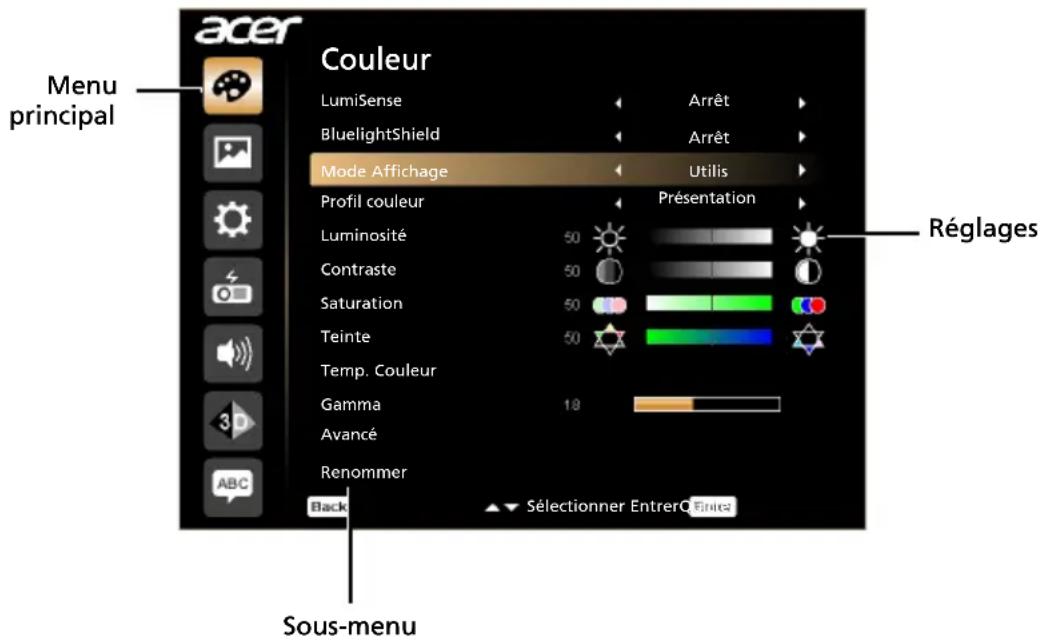

Français Menus OSD (Affichage à l'écran) 30

Couleur 31

Image 35

Réglages 38

Gestion 41

Audio 43

3D 43

Langue 44

Appendices 45

Dépannage 45

Tableau de Définition des DELs & Alertes 49

Remplacement de la lampe (pour le personnel

d'entretien uniquement) 50

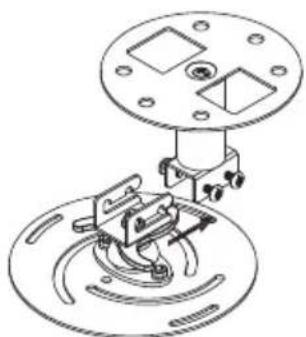

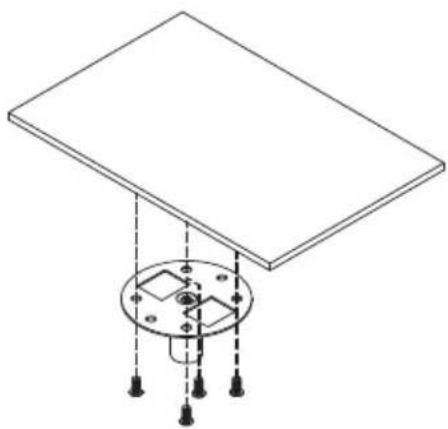

Installation au plafond 51

Spécifications 54

Modes de compatibilité 77

Avis concernant les Réglementations et la Sécurité 83

Présentation

Caractéristiques du Produit

Ce produit est un projecteur DLP® à simple puce. Les caractéristiques sont remarquables, avec notamment :

- Technologie DLP ®

- Permet de projeter des contenus 3D grâce à la technologie DLP Link : Prise en charge Blu-Ray 3D

- La technologie ColorBoost de Acer permet d'obtenir des couleurs réelles et naturelles, pour des images expressives et vivantes

- Haute luminosité et facteur de contraste

- La technologie Acer LumiSense permet d'optimiser de manière intelligente et automatiquement les images projetées à la valeur de lumens la plus confortable visuellement en fonction du contenu affiché.

- Modes d'affichage polyvalents autorisant des performances optimales en toute situation

- Compatible NTSC/PAL/SECAM et HDTV (480i/p, 576i/p, 720p, 1080i/p) pris en charge

- Le mode de faible consommation et d'économie de courant (ECO) prolonge la durée de vie de la lampe

- La technologie Acer EcoProjection fournit une approche de gestion intelligente de l'énergie et une amélioration de l'efficacité physique

- Équipé de connexions HDMI ™ & MHL prenant en charge le HDCP

- La détection Smart offre une détection rapide, intelligente de la source

- Menus de l'affichage à l'écran (OSD) dans les différentes langues

- Objectif de projection avec mise au point/zoom manuel(le)

- Zoom numérique 0,8 \~ 2X et fonction de déplacement en panoramique

- Compatible avec les systèmes d'exploitation Microsoft ^ Windows ^ 2000, XP, Vista ^ , Windows 7, Windows 8.1, Windows 10, Macintosh ^

- Compatible avec l'affichage des signaux MHL V2.1

- Prise en charge de LumiSense

- Prend en charge le format HDR en résolution 1080p

• Prend en charge 1080P/120 Hz

- Prend en charge un décalage d'entrée réduit de 8,3 ms

- Prend en charge Acer Display Widget

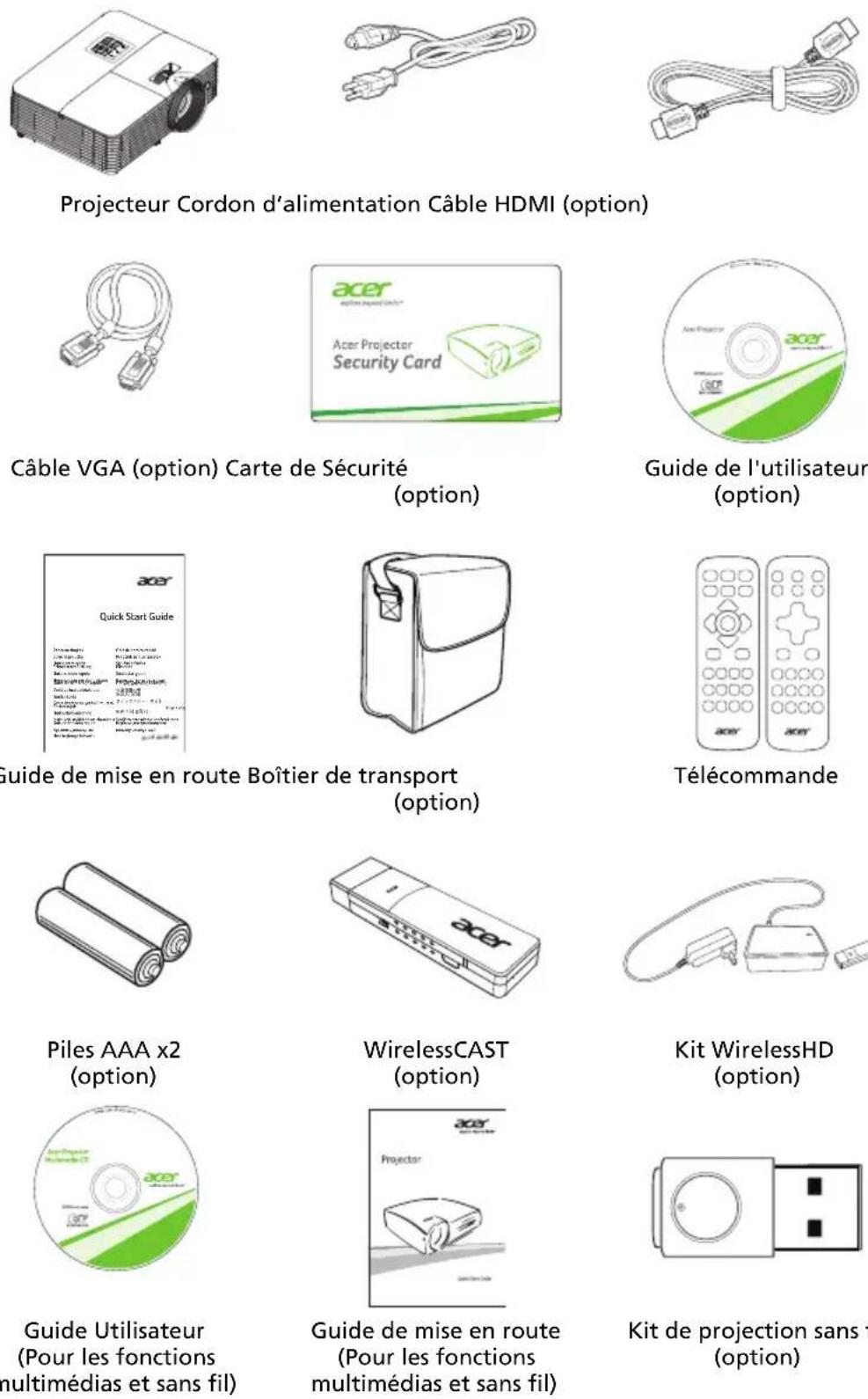

Vue d'ensemble du paquet

Ce projecteur est livré avec tous les articles illustrés ci-dessous. Vérifiez que vous disposez de tous ces éléments. Contactez immédiatement votre fournisseur si l'un des articles est manquant.

Remarque : Lorsque vous projetez un signal 4K2K/60Hz, utilisez un câble HDMI 4K2K/60Hz certifié Premium pouvant prendre en charge une bande passante de 18 Gbps.

Faites confiance aux câbles porteurs de l'étiquette

Vue générale du projecteur

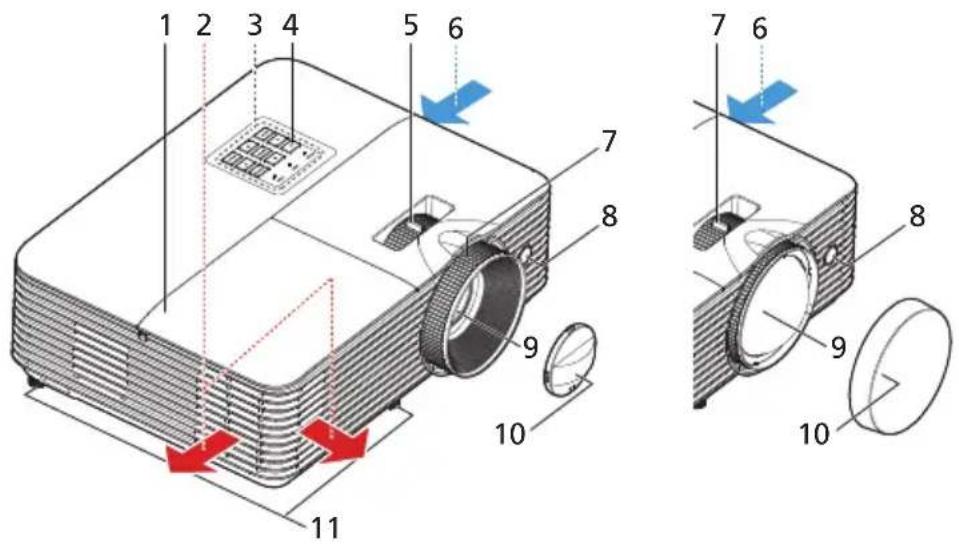

Vue Externe du Projecteur

Côté Avant / Supérieur

1 2 3 4 5 6 7 8 9 10 11 7 6 8 9 10

# Description # Description
1 Couvercle de lampe 7 Bague de réglage de la focale
2 Sortie d'air 8 Récepteur de la télécommande
3 Panneau de commandes 9 Objectif de projection
4 Marche/Arrêt 10 Protège-objectif
5 Bague de réglage du Zoom 11 Molettes de réglage d'inclinaison
6 Entrée d'air

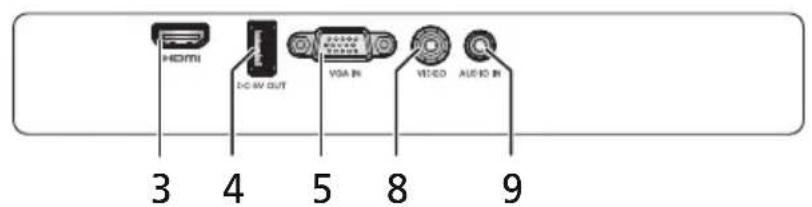

Côté arrière (Type A)

2 4 85 6 1071 3 HDMI 1/MIL HDMI 2 DC SW OUT VGA IN USB VIDEO AUDIO OUT AUDIO IN

HDMI DC/W OUT VGA IN VISC AUDIO IN 3 4 5 8 9

3 2 4 5 11 5 6 8 9 10 HDMI 1 HDMI 2/HL DC BY OUT VGA IN 1 VGA IN 2 RS232 3D SYNC VIDEO AUDIO IN 1 AUDIO IN 2

#	Description # Description
1	Prise d'alimentation 8 Connecteur d'entrée	vidéo	de composant vidéo
2	Connecteur HDMI (MHL) 9 Connecteur d'entrée	audio
3	Connecteur HDMI 10 Connecteur de sortie audio
4	Sortie 5 V CC (service) 11 Connecteur de sortie du moniteur en boucle (uniquement pour l'entrée VGA IN 1, VGA IN)
5	Connecteur d'entrée de signal analogique PC /HDTV/vidéo composante	12	Connecteur 3D SYNC
6	Connecteur RS232
7	Port de verrouillage KensingtonTM

Remarque : Les fonctions varient selon la définition du modèle.

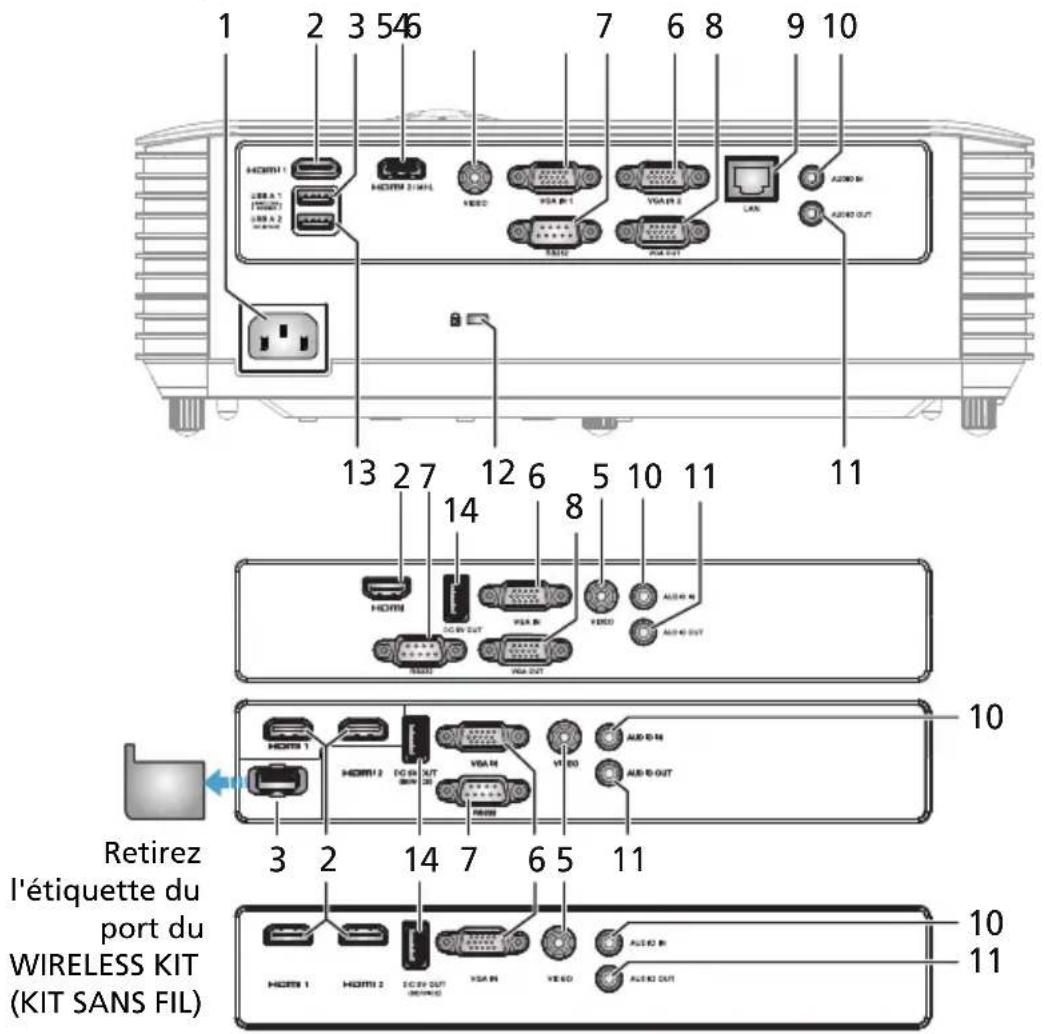

Face arrière (Type B)

1 2 3 546 7 6 8 9 10 HORM 1 HORM 2 HORM 3 HORM 4 HORM 5 HORM 6 HORM 7 HORM 8 HORM 9 HORM 10 HORM 11 HORM 12 HORM 13 HORM 14 HORM 15 HORM 16 HORM 17 HORM 18 HORM 19 HORM 20 HORM 21 HORM 22 HORM 23 HORM 24 HORM 25 HORM 26 HORM 27 HORM 28 HORM 29 HORM 30 HORM 31 HORM 32 HORM 33 HORM 34 HORM 35 HORM 36 HORM 37 HORM 38 HORM 39 HORM 40 HORM 41 HORM 42 HORM 43 HORM 44 HORM 45 HORM 46 HORM 47 HORM 48 HORM 49 HORM 50 HORM 51 HORM 52 HORM 53 HORM 54 HORM 55 HORM 56 HORM 57 HORM 58 HORM 59 HORM 60 HORM 61 HORM 62 HORM 63 HORM 64 HORM 65 HORM 66 HORM 67 HORM 68 HORM 69 HORM 70 HORM 71 HORM 72 HORM 73 HORM 74 HORM 75 HORM 76 HORM 77 HORM 78 HORM 79 HORM 80 HORM 81 HORM 82 HORM 83 HORM 84 HORM 85 HORM 86 HORM 87 HORM 88 HORM 89 HORM 90 HORM 91 HORM 92 HORM 93 HORM 94 HORM 95 HORM 96 HORM 97 HORM 98 HORM 99 HORM 100 100=100=100=100=100=100=100=100=100=100=100=100=100=100=100=100=100=100=100=100=100=100=100=100=100=100-100=100=100=100=100=100=100=100=100=100=100=100=100=100=100=100=100=100=100=100=100=100=100=100=100=-100=-100=-100=-100=-100=-100=-100=-100=-100=-100=-100=-100=-100=-100=-100=-100=-100=-100=-12.5. (Continued from image) Retirez l'étiquette du port du WIRELESS KIT (KIT SANS FIL) 232347789

#	Description # Description
1	Prise d'alimentation 8 Connecteur de sortie du moniteur en boucle (uniquement pour l'entrée VGA IN 1, VGA IN)
2	Connecteur HDMI 9 LAN (Port RJ45 pour 10/100M Ethernet)
3	Connecteur USB (pour dongle Wi-Fi) 10 Connecteur d'entrée audio
4	Connecteur HDMI (MHL) 11 Connecteur de sortie audio
5	Connecteur d'entrée vidéo de composant vidéo	12 Port de verrouillage KensingtonTM
6	Signal analogique de PC /HDTV/ connecteur d'entrée vidéo de composant vidéo	13 Connecteur USB (fonctions de charge de l'appareil, affichages USB, prise en charge page haut/bas par la souris et mise à niveau du micrologiciel)
7	Connecteur RS232 14 Connecteur de sortie CC 5V (fonctions de charge de l'appareil, prise en charge page haut/bas par la souris et mise à niveau du micrologiciel)

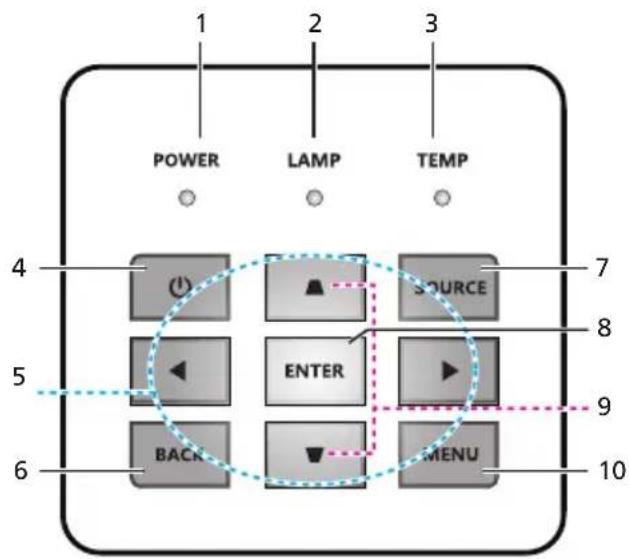

Panneau de commandes

POWER LAMP TEMP 4 5 6 SOURCE ENTER BACK MENU 7 8 9 10

# Icône Fonction Description
1 POWER Marche/Arrêt Voyant DEL d'alimentation
2 LAMP LAMP DEL témoin de la lampe
3 TEMP TEMP DEL témoin de la température
4 Marche/Arrêt			Référez-vous à la description de la section « Mise sous/hors tension du projecteur ».
5		Quatre Touches de SélectionDirectionnelles	Utilisez pour choisir les éléments ou effectuer les réglages pour votre sélection.
6 BACK BACK Revient à l'opération précédente
7 SOURCE SOURCE Modifie la source active.
8	ENTER	ENTER	Confirmez votre sélection d'éléments.
9		Trapèze	Règle l'image pour compenser la distorsion d'image provoquée par l'inclinaison du projecteur.
10	MENU MENU		Appuyez sur « MENU » pour lancer le menu d'affichage à l'écran (OSD) ou quitter le menu OSD.

Remarque : Les fonctions varient selon la définition du modèle.

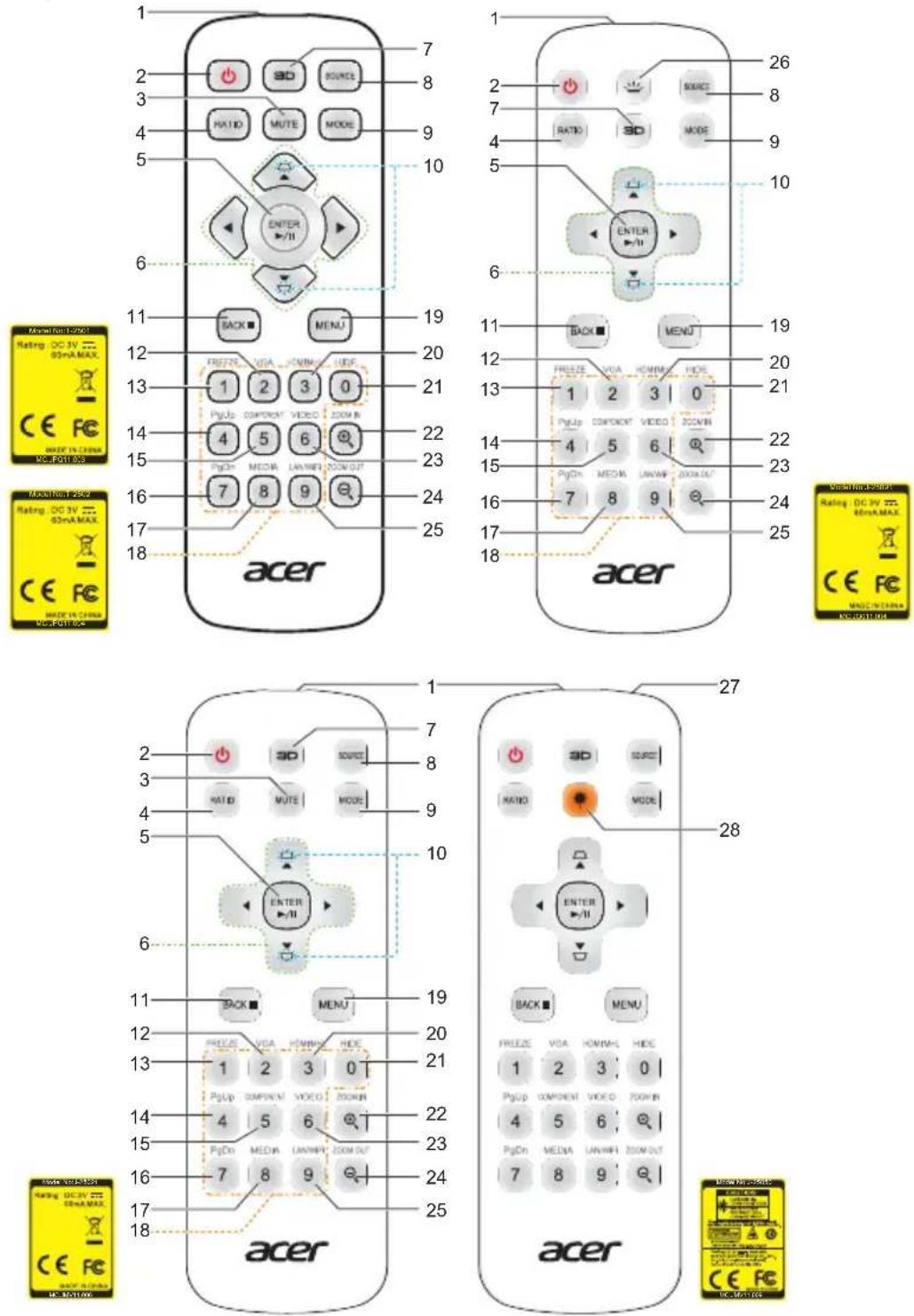

Disposition de la télécommande

# Idône Fonction Description
1			Transmetteur Infrarouge	Envoie des signaux au projecteur.
2 March êt				Référez-vous à la section « Mise sous/hors tension du projecteur ».
#	Icône		Fonction	Description
3 MUTE	et		d'activer/couper	le son.
4 RATIO	choisir le rapport d'aspect souhaité.
5			Sélectionner / Entrer	Confirmez votre sélection d'éléments.
			Lecture/Pause Appuyez sur pour démarrer / mettre en pause la lecture.
6			Quatre Touches de Sélection Directionnelles	Utilisez les boutons haut, bas, gauche et droite pour choisir les éléments ou effectuer les réglages pour votre sélection.
7 3D	Ap : sur « 3D » pour sélectionner des modèles 3D.
8 SOURCE	Modifie la source active.
9 MODE	[SZYA] sit un mode d'affichage.
10 Trapè				Règle l'image pour compenser la distorsion d'image provoquée par l'inclinaison du projecteur.
11			BACK Revient à STOP Appuyez	l'opération précédente pour arrêter la lecture.
12 VGA				Appuyez sur « VGA » pour passer en source connecteur VGA. Ce connecteur est compatible RVB Analogique, YPbPr (480p/ 576p/720p/1080i), YCbCr (480i/576i) et RVBsync.
13 FREEZ	sur mettre l'image sur l'écran en pause.
14 PgHa				Pour le mode ordinateur uniquement. Utilisez ce bouton pour sélectionner la page précédente. Cette fonction n'est disponible que si un connecteur Ctrl USB (mini type B) est connecté à un ordinateur via un câble USB.
15 COM	NT		Pas de fonction.
16 PgBa	PnOn			Pour le mode ordinateur uniquement. Utilisez ce bouton pour sélectionner la page suivante. Cette fonction n'est disponible que si un connecteur Ctrl USB (mini type B) est connecté à un ordinateur via un câble USB.
17 MÉDI	MEDIA			Appuyez sur « MÉDIA » pour revenir à la page d'accueil du mode média.
18			Pavé des touches numériques 0~9	Appuyez sur « 0~9 » pour saisir un mot de passe dans le menu « Sécurité ».
19 MENI				Appuyez sur « MENU » pour lancer le menu d'affichage à l'écran (OSD) ou quitter le menu OSD.
20 HDMI	[M/MHL]		Pour changer la source sur HDMI/MHL.

# Idône Fonction Description
21 HIDE		Arrête momentanément la vidéo. Appuyez sur « HIDE » pour masquer l'image, appuyez de nouveau pour afficher l'image.
22 ZOOI [TYS3] ANT		Permet d'effectuer le zoom avant sur l'affichage du projecteur.
23 VIDE [SHGD] met de choisir la source VIDEO COMPOSITE.
24		ZOOMARRIÈRE	Permet d'effectuer le zoom arrière sur l'affichage du projecteur.
25 LAN Pas	de fonction.
26 Rétrc rage	Rétroéclairage à distance.
27 Pointeur Laser	Dirigez la télécommande vers l'écran de visualisation.
28 Bouton Laser		Orientez la télécommande vers l'écran de vision, appuyez sur ce bouton et maintenez-le enfoncé pour activer le pointeur laser.

Remarque : Les fonctions varient selon la définition du modèle.

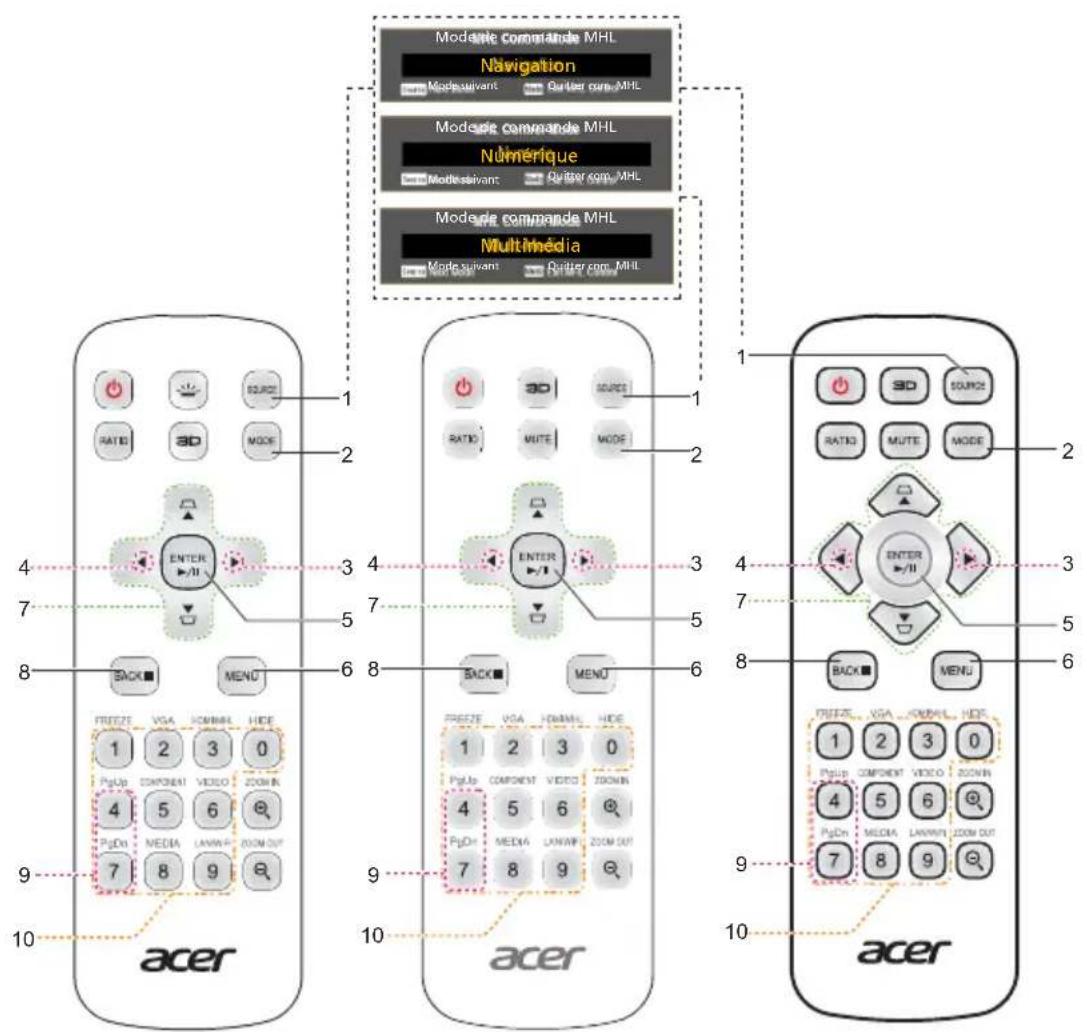

Commande MHL (Mobile High-Definition Link)

Moderate commande MHL Navigation Moderate commande MHL Nulmerique Moderate commande MHL Multimedia Moderate commande MHL Moderate commande MHL RATI 3D MODE MODE MODE MODE MODE MODE MODE MODE MODE MODE MODE MODE MODE MODE MODE MODE MODE MODE MODE MODE MODE MODE MODE MODE MODE MODE MODE MODE MODE MODE MODE MODE MODE MODE MODE MODE MODE MODE MODE MODE MODE MODE MODE MODE MODE MODE MODE MODE MODE MODE Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Model 1: Mode 2: Mode 3: Mode 4: Mode 5: Mode 6: Mode 7: Mode 8: Mode 9: Mode 10: Mode 11: Mode 12: Mode 13: Mode 14: Mode 15: Mode 16: Mode 17: Mode 18: Mode 19: Mode 20: Mode 21: Mode 22: Mode 23: Mode 24: Mode 25: Mode 26: Mode 27: Mode 28: Mode 29: Mode 30: Mode 31: Mode 32: Mode 33: Mode 34: Mode 35: Mode 36: Mode 37: Mode 38: Mode 39: Mode 40: Mode 41: Mode 42: Mode 43: Mode 44: Mode 45: Mode 46: Mode 47: Mode 48: Mode 49: Mode 50: Mode 51: Mode 52: Mode 53: Mode 54: Mode 55: Mode 56: Mode 57: Mode 58: Mode 59: Mode 60: Mode 61: Mode 62: Mode 63: Mode 64: Mode 65: Mode 66: Mode 67: Mode 68: Mode 69: Mode 70: Mode 71: Mode 72: Mode 73: Mode 74: Mode 75: Mode 76: Mode 77: Mode 78: Mode 79: Mode 80: Mode 81: Mode 82: Mode 83: Mode 84: Mode 85: Mode 86: Mode 87: Mode 88: Mode 89: Mode 90: Mode 91: Mode 92: Mode 93: Mode 94: Mode 95: Mode 96: Mode 97: Mode 98: Mode 99: Mode 100: ACER ACER ACER ACER ACER ACER ACER ACER ACER ACER ACER ACER ACER ACER ACER ACER ACER ACER ACER ACER ACER ACER ACER ACER ACER ACER ACER ACER ACER ACER ACER ACER ACER ACER ACER ACER ACER ACER ACER ACER ACER ACER ACER ACER ACER ACER ACER ACER ACER ACER ACER

# Icône Fonction Description
1 SOURCE		Appuyez sur le bouton « SOURCE » pour basculer entre les modes Navigation, Numérique ou Multimédia.
2	MODE	M	• Appuyez sur le bouton « MODE » pendant une seconde pour activer le Mode de commande MHL.• Pour quitter, appuyez de nouveau sur le bouton « MODE ».
3	▶	Volume plus	Pour augmenter le volume. (uniquement pour le mode Multimédia)
4	◀	Volume moins	Pour réduire le volume. (uniquement pour le mode Multimédia)
5	ENTER	Sélectionner / Entrer	Appuyez pour sélectionner/entrer le fichier. (uniquement pour le mode Navigation)
		Lecture/Pause	Bascule entre lecture et pause. (uniquement pour le mode Multimédia)
6	MENU	M	Appuyez pour lancer le menu racine. (uniquement pour le mode Navigation)
# Idône Fonction Description
7		Quatre Touches de Sélection Directionnelles	Utilisez les boutons haut, bas, gauche et droite pour choisir les éléments ou effectuer les réglages pour votre sélection.(uniquement pour le mode Navigation)
8		Retour/Quitter	• Appuyez sur « BACK » pour reculer d’un coup dans le menu.• Pour quitter le fichier.(uniquement pour le mode Navigation)
		Arrêter	Interrompt la lecture. (uniquement pour le mode Multimédia)
9	PgDn	P	Utilisez ce bouton pour sélectionner la page suivante ou précédente. (uniquement pour le mode Navigation)
10		Pavé des touches numériques 0~9	Boutons numériques. (uniquement pour le mode Numérique)

Remarque : Les fonctions varient selon la définition du modèle.

Bien débuter

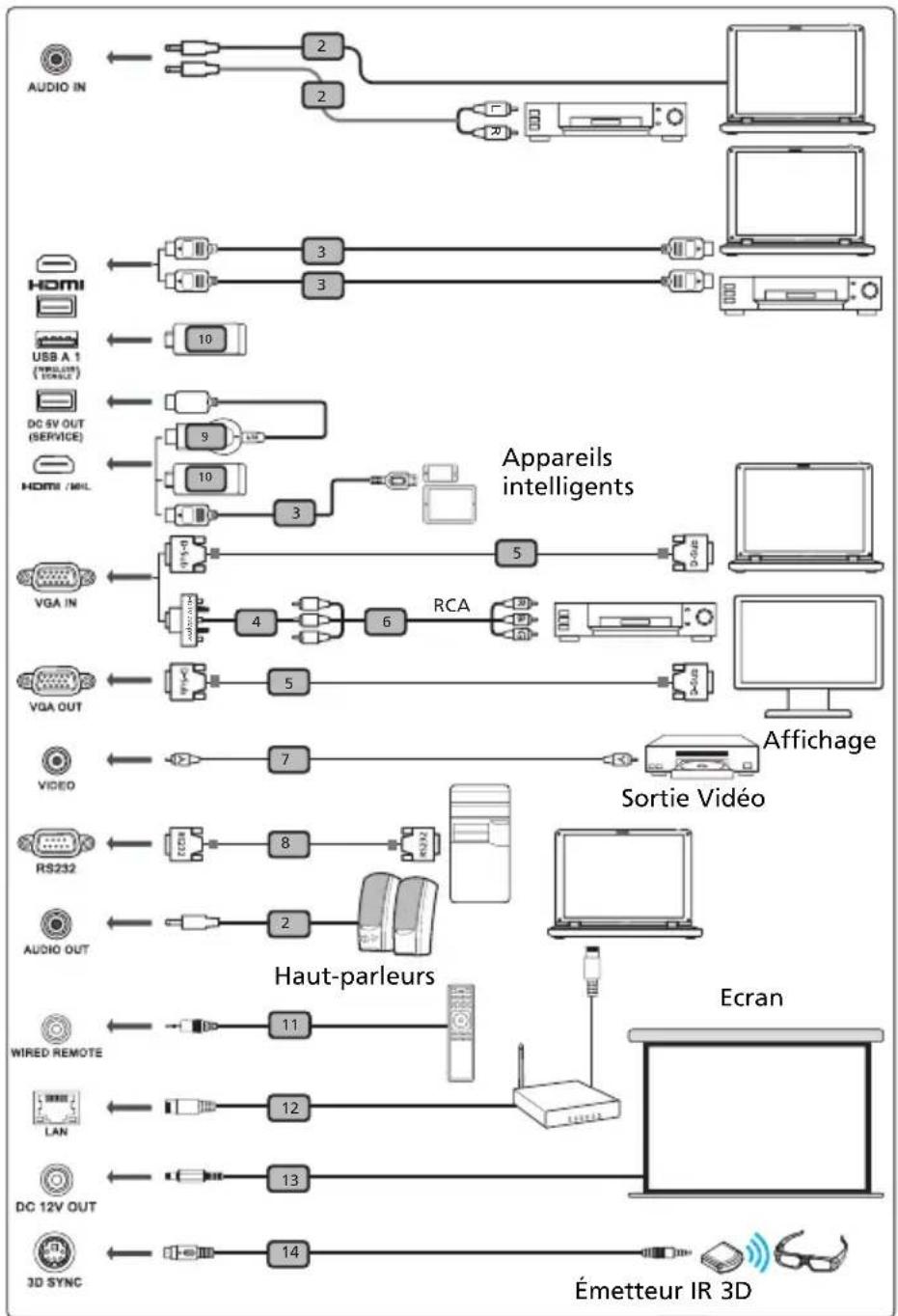

Connexion du Projecteur

# Description # Description
1 Cordon d'alimentation 8 Câble RS232
2 Câble audio 9 Clé WirelessHD
3 Câble HDMI (MHL) 10 Clé sans fil
4 Adaptateur VGA vers Composant/HDTV	11 Télécommande filaire
5 Câble VGA 12 Câble LAN
6 Câble de composant 3 RCA 13 Câble 12V CC
7 Câble Vidéo Composite 14 Câble 3D SYNC

Remarque 1 : Pour vous assurer que le projecteur fonctionne correctement avec votre ordinateur, assurez-vous que la fréquence du mode d'affichage est compatible avec le projecteur.

Remarque 2 : Les fonctions varient selon la définition du modèle. Remarque 3 : Le câble USB requiert un prolongateur alimenté si la longueur est supérieure à 5 m.

Remarque 4 : Un convertisseur doit être utilisé avec certains smartphones (fourni par le fabricant du smartphone) pour activer la fonction MHL.

Remarque 5 : Le connecteur de sortie 5 V CC USB prend en charge la sortie 5 V uniquement lorsqu'aucune source MHL n'est détectée.

Remarque 6 : VGA OUT permet une connexion en boucle uniquement pour VGA IN 1.

Remarque 7 : Certains appareils intelligents nécessitent un convertisseur (fourni par le fabricant de l'appareil intelligent) pour activer la fonction MHL.

Remarque 8 : Clés HDMI/MHL compatibles : WirelessHD (MWIHD1), MWA3, Chromecast™.

Mise sous/hors tension du projecteur

Mise sous tension du projecteur

1 Assurez-vous que le cordon d'alimentation et le câble de signal sont correctement connectés. La DEL témoin d'alimentation clignotera en rouge.
2 Allumez le projecteur en pressant le bouton « Power » sur le panneau de contrôle ou sur la télécommande et la DEL témoin d'alimentation s'allumera en bleu.
3 Allumez votre source (ordinateur de bureau, ordinateur portable, lecteur vidéo etc.). Le projecteur détectera automatiquement la source.

• Si l'écran affiche les icônes « Verrouillage » et « Source », cela signifie que le projecteur est verrouillé pour un type de source prédéfini et qu'aucun signal d'entrée de tel type n'est détecté.
• Si l'écran affiche « Pas de Signal », veuillez vous assurer que les câbles de signaux sont correctement connectés ou appuyez sur la touche de source directe.
• Si vous connectez plusieurs sources en même temps, utilisez le bouton « Source » sur le panneau de commandes ou utilisez la touche de source directe sur la télécommande pour passer de l'une à l'autre.

Mise hors tension du projecteur

1 Pour éteindre le projecteur, appuyez sur le bouton marche/arrêt. Ce message apparaît : « Veuillez presser à nouveau le bouton marche/arrêt pour terminer le processus de fermeture. » Appuyez à nouveau sur le bouton de puissance.
2 La DEL d'indication de puissance passe au ROUGE et clignote rapidement dès que le projecteur est éteint, le (s) ventilateur (s) continue (nt) de fonctionner environ 2 minutes pour assurer un refroidissement correct du système. (uniquement pour le mode « Reprise instantanée »)
3 Tant que le cordon d'alimentation reste branché, vous pouvez rallumer à tout moment le projecteur en appuyant sur le bouton de puissance pendant les 2 minutes du processus de mise hors service. (uniquement pour le mode « Reprise instantanée »)
4 A la fin du refroidissement du système, la DEL d'indication de puissance arrête de clignoter et passe au rouge fixe pour indiquer le mode standby.
5 Il est maintenant sûr de débrancher le cordon d'alimentation.

Témoins d'avertissement :

- « Surchauffe Project. La lampe va bientôt s'éteindre. » Ce message d'écran vous indique que le projecteur a trop chauffé. La lampe va s'éteindre automatiquement, le projecteur va s'éteindre automatiquement et la DEL d'indication de température va passer au rouge fixe. Veuillez contacter votre vendeur ou service de dépannage.

- « Panne ventilateur. La lampe va bientôt s'éteindre. » Ce message d'écran vous indique que le ventilateur est en défaut. La lampe va s'éteindre automatiquement, le projecteur va s'éteindre automatiquement et la DEL d'indication de température va clignoter. Veuillez contacter votre vendeur ou service de dépannage.

Remarque 1 : Si le projecteur s'éteint automatiquement et la DEL d'indication de température passe au rouge fixe, veuillez contacter votre vendeur ou service de dépannage.

Remarque 2 : Les fonctions varient selon la définition du modèle. Attention ! Le projecteur entrera dans une période de refroidissement de deux minutes pour assurer un fonctionnement continu de la lampe.

Attention ! Veuillez attendre au moins 1 minute après la mise sous tension du projecteur avant de le mettre hors tension.

Réglage de l'Image Projetée

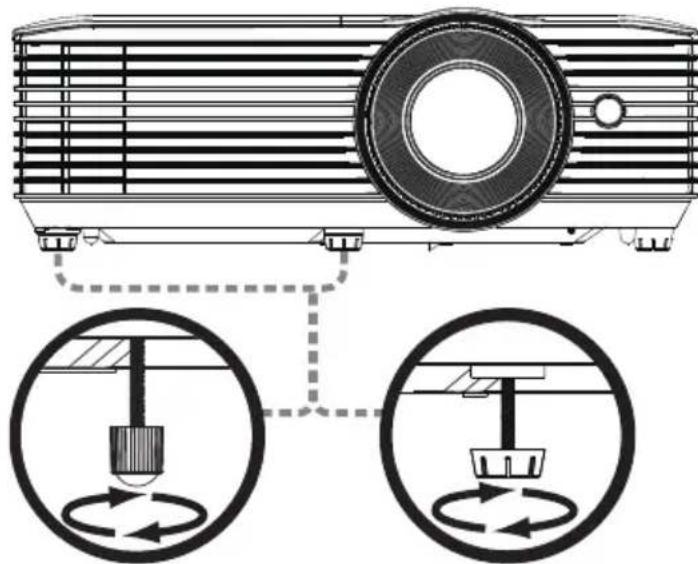

Réglage de la Hauteur de l'Image Projetée

Le projecteur est équipé d'un pied réglable permettant d'ajuster la hauteur de l'image.

Pour faire monter ou descendre l'image :

Utilisez la molette de réglage de l'inclinaison pour affiner l'angle d'affichage.

Molette de réglage de l'inclinaison

Comment obtenir une taille d'image préférée en réglant la distance et le zoom

Le tableau ci-dessous explique la façon d'obtenir une taille d'image désirée en réglant soit la position soit la bague de réglage du zoom.

- Séries SVGA/XGA

Pour obtenir une taille d'image de 60 pouces, réglez le projecteur sur une distance de 2,4 m à 2,6 m de l'écran.

A 60" Taille d'image désirée D Hauteur : 105 cm du bas en haut de l'image 2,4 m 2,6 m C Distance désirée

Taille d'image désirée Désirée		(m) Haut (cm)
Diagonal (pouce)	L (cm) x H (cm)	Zoom Max.	Zoom Min.	Du bas en haut de l'image
30 61 x 46	1,2 1,3 53
40 81 x 61	1,6 1,8 70
50 102 x 76	2,0 2,2 88
60 122 x 91	2,37 2,6 105
70 142 x 107	2,8 3,1 123
80 163 x 122	3,2 3,5 140
90 183 x 137	3,5 4,0 158
100 203 x 152	3,9 4,4 175
150 305 x 229	5,9 6,6 263
180 366 x 274	7,1 7,9 315
200 406 x 305	7,9 8,8 351
250 508 x 381	9,9 11,0	438
300 610 x 457	11,8		526

Rapport de Zoom : 1,1x

• Sé r i e s W X G A

Pour obtenir une taille d'image de 60 pouces, réglez le projecteur sur une distance de 2,0 m à 2,2 m de l'écran.

A 60" Taille d'image désirée D Hauteur : 91 cm du bas en haut de l'image 2,2 m 2,0 m C Distance désirée

Taille d'image désirée Désirée		(m) Haut (cm)
Diagonal (pouce)	L (cm) x H (cm)	Zoom Max.	Zoom Min.	Du bas en haut de l'image
30 65 x 40	1,0 1,1 45
40 86 x 54	1,3 1,5 61
50 108 x 67	1,7 1,9 76
60 129 x 81	2,0 2,2 91
70 151 x 94	2,3 2,6 106
80 172 x 108	2,7 3,0 121
90 194 x 121	3,0 3,3 136
100 215 x 135	3,3 3,7 151
150 323 x 202	5,0 5,6 227
180 388 x 242	6,0 6,7 272
200 431 x 269	6,7 7,4 303
250 538 x 337	8,3 9,3 378
300 646 x 404	10,0		454

Rapport de Zoom : 1,1x

- Séries W U X G A

Pour obtenir une taille d'image de 60 pouces, réglez le projecteur sur une distance de 1,9 m à 2,1 m de l'écran.

A 60" Taille d'image désirée D Hauteur : 89 cm du bas en haut de l'image 1,9 m 2,1 m Distance désirée C

Taille d'image désirée Désirée		(m) Haut (cm)
Diagonal (pouce)	L (cm) x H (cm)	Zoom Max.	Zoom Min.	Du bas en haut de l'image
34 73 x 46	1,1 1,2 50
50 108 x 67	1,6 1,7 74
60 129 x 81	1,9 2,1 89
70 151 x 94	2,2 2,4 104
80 172 x 108	2,5 2,8 118
90 194 x 121	2,8 3,1 133
100 215 x 135	3,2 3,5 148
120 258 x 162	3,8 4,2 178
150 323 x 202	4,7 5,2 222
200 431 x 269	6,3 7,0 296
250 538 x 337	7,9 8,7 370
300 646 x 404	9,5 10,5	444

Rapport de Zoom : 1,1x

- Séries W U X G A

Pour obtenir une taille d'image de 60 pouces, réglez le projecteur sur une distance de 2,0 m à 2,7 m de l'écran.

60" Taille d'image désirée 2,7 m 2,0 m Distance désirée Hauteur : 89 cm du bas en haut de l'image A B C

Taille d'image désirée Désirée		(m) Haut (cm)
Diagonal (pouce)	L (cm) x H (cm)	Zoom Max.	Zoom Min.	Du bas en haut de l'image
34 73 x 46	1,2 1,5 50
50 108 x 67	1,7 2,2 74
60 129 x 81	2,0 2,7 89
70 151 x 94	2,4 3,1 104
80 172 x 108	2,7 3,5 118
90 194 x 121	3,1 4,0 133
100 215 x 135	3,4 4,4 148
120 258 x 162	4,1 5,3 178
150 323 x 202	5,1 6,7 222
200 431 x 269	6,8 8,9 296
250 538 x 337	8,5	11,1	370
300 646 x 404	10,2		444

Rapport de Zoom : 1,3x

- Séries W U X G A

Pour obtenir une taille d'image de 60 pouces, réglez le projecteur sur une distance de 1,6 m à 2,1 m de l'écran.

A 60" Taille d'image désirée D Hauteur : 89 cm du bas en haut de l'image 1,6 m Distance désirée 2,1 m C

Taille d'image désirée Désirée		(m) Haut (cm)
Diagonal (pouce)	L (cm) x H (cm)	Zoom Max.	Zoom Min.	Du bas en haut de l'image
40 86 x 54	1,0 1,4 59
50 108 x 67	1,3 1,7 74
60 129 x 81	1,6 2,1 89
70 151 x 94	1,8 2,4 104
80 172 x 108	2,1 2,7 118
90 194 x 121	2,3 3,1 133
100 215 x 135	2,6 3,4 148
120 258 x 162	3,1 4,1 178
150 323 x 202	3,9 5,1 222
200 431 x 269	5,2 6,8 296
250 538 x 337	6,5 8,6 370
300 646 x 404	7,8	10,3	444

Rapport de Zoom : 1,3x

- Séries 1080p

Pour obtenir une taille d'image de 60 pouces, réglez le projecteur sur une distance de 1,6 m à 2,1 m de l'écran.

A 60" Taille d'image désirée D Hauteur : 87 cm du bas en haut de l'image 1,6 m Distance désirée 2,1 m C

Taille d'image désirée Désirée		(m) Haut (cm)
Diagonal (pouce)<A>	L (cm) x H (cm)	Zoom Max.<B>	Zoom Min.<C>	Du bas en haut de l'image<D>
28 62 x 35	1,0 40
40 89 x 50	1,1 1,4 58
50 111 x 62	1,3 1,8 72
60 133 x 75	1,6 2,1 87
70 155 x 87	1,9 2,5 101
80 177 x 100	0 2,1 2,8 116
90 199 x 112	2,4 3,2 130
100 221 x 125	2,7 3,5 144
120 266 x 149	3,2 4,2 173
150 332 x 187	4,0 5,3 217
200 443 x 249	5,4 7,0 289
250 553 x 311	6,7 8,8 361
300 664 x 374	8,04		433

Rapport de Zoom : 1,3x

- Séries 1080p

Pour obtenir une taille d'image de 60 pouces, réglez le projecteur sur une distance de 2,0 m à 2,2 m de l'écran.

A 60" Taille d'image désirée D Hauteur : 87 cm du bas en haut de l'image 2,2 m 2,0 m C Distance désirée

Taille d'image désirée Désirée		(m) Haut (cm)
Diagonal (pouce)	L (cm) x H (cm)	Zoom Max.	Zoom Min.	Du bas en haut de l'image
27 60 x 34	1,0 39
50 111 x 62	1,7 1,8 72
60 133 x 75	2,0 2,2 87
70 155 x 87	2,3 2,6 101
80 177 x 100	0 2,7 2,9 116
90 199 x 112	3,0 3,3 130
100 221 x 125	3,3 3,7 144
120 266 x 149	4,0 4,4 173
150 332 x 187	5,0 5,5 217
200 443 x 249	6,6 7,3 289
250 553 x 31	1 8,3 9,2 361
300 664 x 374	9,96 433

Rapport de Zoom : 1,1x

- Séries 720p

Pour obtenir une taille d'image de 60", positionnez le projecteur à une distance entre 2,1 m et 2,3 m de l'écran.

60" Taille d'image souhaitée Hauteur : 89 cm du bas en haut de l'image Distance souhaitée 2,3 m 2,1 m C A D

Taille d'image souhaitée Distance (m) Haut (cm)
Diagonal (pouce)L (cm) x H (cm)Zoom maxiZoom Min.Du bas en haut de l'image	L (cm) x H (cm)	Zoom maxi	Zoom Min.	Du bas en haut de l'image
26 58 x 32	1,0 39
40 89 x 50	1,4 1,5 59
50 111 x 62	1,7 1,9 74
60 133 x 75	2,1 2,3 89
70 155 x 87	2,4 2,7 104
80 177 x 100	2,7 3,0 119
90 199 x 112	3,1 3,4 134
100 221 x 125	3,4 3,8 149
150 332 x 187	5,1 5,7 223
180 398 x 224	6,2 6,9 267
200 443 x 249	6,8 7,6 297
250 553 x 311	8,5 9,5 371
300 664 x 374	10,3		446

Rapport de Zoom : 1,1x

• Séries X G A

Pour obtenir une taille d'image de 60 pouces, réglez le projecteur à une distance de 0,8 m de l'écran.

A 60" Taille d'image désirée C Hauteur : 105 cm du bas en haut de l'image 0,8 m B Distance désirée

Taille d'image désirée Désirée (m)		Haut (cm)
Diagonal (pouce)<A>	L (cm) x H (cm)	Zoom Max.<B>	Du bas en haut de l'image<C>
30 61 x 46 0,4	53
40 81 x 61 0,5	70
50 102 x 76 0,6	88
60 122 x 91 0,8	105
70 142 x 107	123
80 163 x 122	140
90 183 x 137	158
100 203 x 152	175
120 244 x 183	210
150 305 x 229	263
180 366 x 274	315
200 406 x 305	351
247 502 x 376	433
303 616 x 462	531

Rapport de Zoom : 1,0x

- Séries W X G A

Pour obtenir une taille d'image de 60 pouces, réglez le projecteur à une distance de 0,7 m de l'écran.

A 60" Taille d'image désirée C Hauteur : 91 cm du bas en haut de l'image 0,7 m B Distance désirée

Taille d'image désirée Désirée (m)		Haut (cm)
Diagonal (pouce)	L (cm) x H (cm)	Zoom Max.	Du bas en haut de l'image
36 78 x 48 0,4 54
50 108 x 67 0,6 76
60 129 x 81 0,7 91
70 151 x 94 0,8 106
80 172 x 108 0,9 121
90 194 x 121 1,0 136
100 215 x 135 1,1 151
120 258 x 162 1,3 182
150 323 x 202 1,7 227
180 388 x 242 2,0 272
200 431 x 269 2,2 303
250 538 x 337 2,8 378
303 653 x 408 3,4 458

Rapport de Zoom : 1,0x

- Séries 1080p

Pour obtenir une taille d'image de 60 pouces, réglez le projecteur à une distance de 0,7 m de l'écran.

A 60" Taille d'image désirée C Hauteur : 87 cm du bas en haut de l'image 0,7 m B Distance désirée

Taille d'image désirée Désirée (m) Haut (cm)
Diagonal (pouce)L (cm) x H (cm)Zoom Max. Du bas en haut de l'image	L (cm) x H (cm)	Zoom Max.	Du bas en haut de l'image
45 100 x 56 0,5 65
50 111 x 62 0,6 72
60 133 x 75 0,7 87
70 155 x 87 0,8 101
80 177 x 100 0,9 116
90 199 x 112 1,0 130
100 221 x 125 1,1 144
120 266 x 149 1,3 173
150 332 x 187 1,7 217
180 398 x 224 2,0 260
200 443 x 249 2,2 289
250 553 x 311 2,8 361
303 671 x 377 3,3 438

Rapport de Zoom : 1,0x

Commandes Utilisateur

Menu d'installation

Le menu d'installation fournit un affichage à l'écran (OSD) pour l'installation et l'entretien du projecteur. Utilisez le mode OSD uniquement quand le message « Aucun signal entrant » est affiché sur l'écran.

Les options de menu comportent des réglages et des ajustements pour la taille de l'écran, la mise au point, la correction des clés de voûtes et bien d'autres.

1 Allumez le projecteur en appuyant sur le bouton « Power » du panneau de commande.
2 Appuyez sur le bouton « MENU » de la télé commande pour ouvrir l'OSD d'installation et de maintenance du projecteur.

3 La forme de fond fait office de guide pour le réglage du calibrage et de l'alignement, tels ceux de la taille de l'écran, de la distance, de la mise au point et d'autres.
4 Le menu d'installation comporte plusieurs options.

Utilisez les touches de flèches haut et bas pour sélectionner une option, les touches de flèche gauche et droite pour régler l'option sélectionnée, et la touche « ENTER » pour entrer dans le sous-menu de réglage des caractéristiques. Les nouveaux réglages seront sauvegardés automatiquement lorsque vous quitterez le menu.

5 Appuyez sur le bouton « MENU » ou « BACK » chaque fois que vous voulez quitter le menu et revenir à l'écran d'accueil Acer.

Remarque : Les fonctions varient selon la définition du modèle.

Français Menus OSD (Affichage à l'écran)

Le projecteur possède des menus d'affichage à l'écran dans différentes langues qui vous permettent d'effectuer des réglages d'image et de modifier toute une gamme de paramètres.

Utiliser les menus OSD

• Pour ouvrir le menu OSD, appuyez « MENU » sur la télécommande ou le panneau de contrôle.
• Lorsque l'OSD apparaît, utilisez les touches pour sélectionner un élément dans le menu principal. Une fois que vous avez sélectionné l'item désiré dans le menu principal, appuyez « ENTER » pour accéder au sous-menu et effectuer les réglages de la fonction.
• Utilisez les touches pour sélectionner une fonction souhaitée et réglez ses paramètres avec les touches.
• Sélectionnez l'élément suivant à régler dans le sous-menu et réglez comme décrit ci-dessus.
• Appuyez « BACK » osur la télécommande ou le panneau de contrôle, l'écran retournera au menu principal.
• Pour quitter l'OSD, appuyez sur « BACK » sur la télécommande ou le panneau de contrôle. Le menu OSD disparaîtra et le projecteur enregistrera automatiquement les nouveaux paramètres.

acer Couleur LumiSense Arrêt BluelightShield Arrêt Mode Affichage Utilis Profil couleur Présentation Luminosité 50 Contraste 50 Saturation 50 Teinte 50 Temp. Couleur Gamma 10 Avancé Renommer Back Sélectionner Entrer Réglages Sous-menu

Remarque 1 : Certains des paramètres d'affichage à l'écran peuvent ne pas être disponibles. Reportez-vous à l'affichage d'écran actuel de votre projecteur.
Remarque 2 : Les fonctions varient selon la définition du modèle.

Couleur

LumiSense	La technologie Acer LumiSense permet d'optimiser de manière intelligente et automatiquement les images projetées à la valeur de lumens la plus confortable visuellement en fonction du contenu affiché. Cette fonctionnalité améliore grandement la visibilité des détails sombres et la saturation des couleurs.Arrêt : Réglage par défaut.Normal : Sélectionnez « Normal » pour avoir l'effet visuel d'amélioration des détails sombres.Boost : Sélectionnez « Boost » pour avoir l'effet visuel d'amélioration de la luminosité.Noir dynamique : Optimise automatiquement l'affichage des parties noires pour les afficher avec des détails incroyables.: Lorsque LumiSense est activé, BluelightShield passe à « Arrêt ».
BluelightShield	Arrêt : Réglage par défaut.Bas / Moyen / Haut : Sélectionnez Faible / Moyen / Elevé pour réduire les différents niveaux d'exposition de la lumière bleue dynamiquement.: Lorsque BluelightShield est activé, LumiSense passe à « Arrêt ».
Mode Affichage	Il existe de nombreux préréglages d'usine optimisés pour toute une gamme de types d'images.Lumineux : Pour optimiser la luminosité.Présentation : Pour des présentations de réunions.Standard : Pour un environnement commun.Vidéo : Pour une lecture de la vidéo dans un environnement lumineux.Jeux : Pour les jeux.éducation : Pour l'environnement éducatif.Film : Pour une lecture plus lumineuse des films/vidéos/photos.Jeu sombre : Jouer à des jeux dans un environnement sombre.Jeu lumineux : Jouer à des jeux dans un environnement lumineux.sRGB : Espace colorimétrique RVB standard.Football : Pour les matchs de football.Cinéma sombre : Pour un contenu vidéo sombre.Rec. 709 : Rec. standard Espace de couleur 709.ISF Jour : Étalonner et optimiser l'image projetée sur la base d'un environnement lumineux par un technicien certifié ISF.ISF Nuit : Étalonner et optimiser l'image projetée sur la base d'un environnement sombre par un technicien certifié ISF.Jeu Auto : Pour les contenus de jeu, ajuste automatiquement le contraste et la saturation de l'image en fonction du contenu affiché.FPS sombre : Pour les contenus de jeu plus sombres, révèle davantage de détails dans les zones plus sombres.FPS lumineux : Pour les contenus de jeu plus lumineux, augmente le contraste et la saturation de l'image.Utilis : Mémoriser les paramètres utilisateur.
Profil couleur	L'utilisateur peut choisir tous les réglages des modes d'affichage en tant que réglage de référence pour le « Utilisateur 1 », « Utilisateur 2 » ou « Utilisateur 3 » courant, sauf lui-même. Lorsque l'utilisateur choisit le mode d'affichage « Utilisateur 1 », « Utilisateur 2 » et « Utilisateur 3 », le menu OSD affiche « Profil couleur » et « Renommer ». Utilisateur 1/Utilisateur 2/Utilisateur 3 sont des valeurs standard par défaut.
Couleur Du Mur	Utilisez cette fonction pour choisir la couleur appropriée en fonction du mur. Il y a plusieurs choix possibles, dont le blanc, le jaune clair, le bleu clair, le rose et le vert foncé. Ceci compense la déviation de couleur due à la couleur du mur afin d'afficher l'image dans des tonalités correctes.
Luminosité	Règle la luminosité de l'image.Appuyez sur pour assombrir l'image.Appuyez sur pour éclaircir l'image.
Contraste	Le paramètre « Contraste » permet de contrôler la différence entre les zones les plus claires et les plus sombres de l'image. Le réglage du contraste modifie la quantité de noir et de blanc dans l'image.Appuyez sur pour diminuer le contraste.Appuyez sur pour augmenter le contraste.
Saturation	Règle une image vidéo depuis le noir et blanc jusqu'à des couleurs pleinement saturées.Appuyez sur pour diminuer la quantité de couleurs sur l'image.Appuyez sur pour augmenter la quantité de couleurs sur l'image.
Teinte	Règle la balance des couleurs du rouge et du vert.Appuyez sur pour diminuer la quantité du vert sur l'image.Appuyez sur pour augmenter la quantité du rouge sur l'image.
Temp. Couleur	ModeUtilisez cette fonction pour choisir le mode CT1, CT2, CT3, Personnalisé.
	Gain RAjuste le gain rouge pour l'optimisation de la température des couleurs.
	Gain VAjuste le gain vert pour l'optimisation de la température des couleurs.
	Gain BAjuste le gain bleu pour l'optimisation de la température des couleurs.
Gamma	Influence la représentation des scènes sombres. Avec une valeur gamma plus élevée, une scène sombre paraîtra plus claire.
Avancé	Gestion ind. couleursAjuste le rouge, vert, bleu, cyan, jaune et magenta.
	Teinte ind.Règle la balance des couleurs du rouge et du vert.
	Saturation ind.Ajuste la couleur choisie à la couleur plus ou moins saturée.
	Gain ind.Règle le contraste de la couleur sélectionnée.
	Couleur brillanteProduit un spectre de couleur à l’écran augmenté qui offre une saturation de couleur améliorée pour des images brillantes et vivantes.
	Pic de blancAugmente la luminosité des blancs qui sont proches de 100%. (sources vidéo uniquement)
	Mode filmDéfinit l’image optimisée sur le mode 24-images True Film.
	Réduction du bruitAjuste la réduction du bruit du signal. « 0 » indique que la réduction du bruit est désactivée, « >0 » augmente la réduction du bruit.
	Extension du noirCela assure un niveau de noir optimum pour chaque source analogique.
	Couleur Du MurUtilisez cette fonction pour choisir la couleur appropriée en fonction du mur. Il y a plusieurs choix possibles, dont le blanc, le jaune clair, le bleu clair, le rose et le vert foncé. Ceci compense la déviation de couleur due à la couleur du mur afin d’afficher l’image dans des tonalités correctes.
	ISF1. Le technicien certifié ISF va étalonner et optimiser l’image projetée en fonction de votre environnement réel. Le mot de passe ISF saisi sera conservé uniquement par le technicien.2. « ISF Jour » et « ISF Nuit » ne sont pas visibles en mode d’affichage si le projecteur équipé de la fonction ISF n’a pas été étalonné par un technicien certifié ISF. Pour plus d'informations, veuillez consulter le site Web officiel d’ISF :https://www.imagingscience.com et contacter le revendeur situé dans votre pays.3. L’étalonnage ISF est facturé et garanti par l’étalonneur certifié ISF, ainsi Acer n’est pas responsable du service d’étalonnage.
	Faible décalage d’entréeUtilisez cette fonction pour que l’écran soit projeté de manière fluide et sans décalage.Lorsque le réglage est défini sur « Marche », la fonction 3D/Rapport d’aspect/Trapèze/Position H./Position V./Infos de balayage HDMI/Suivi/Zoom Numérique est réinitialisée à ses réglages d’usine par défaut.

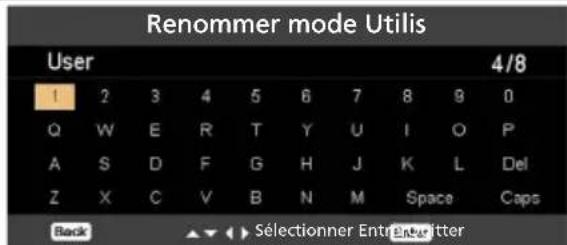

Renommer

Renommer mode Utilis User 4/8 1 2 3 4 5 6 7 8 9 0 Q W E R T Y U I O P A S D F G H J K L Del Z X C V B N M Space Caps Back ▲▼► Sélectionner Entreritter

1. Lorsque l'utilisateur choisit le mode d'affichage « Utilisateur 1 », « Utilisateur 2 » ou « Utilisateur 3 », le menu OSD affiche « Profil couleur » et « Renommer ».
2. Enregistré en temps opportun lorsque l'utilisateur modifie le nom.
3. Seul l'anglais est pris en charge. Lorsque l'utilisateur modifie un type de langue système, affiche les caractères anglais utilisés pour renommer.

Remarque 1 : Les fonctions de « Saturation » et de « Teinte » ne sont pas prise en charge en mode ordinateur ou HDMI.

Remarque 2 : Les fonctions varient selon la définition du modèle.


Projection	Avant : Le paramètre d'usine par défaut.Arrère : Inverse l'image pour que vous puissiez projetez depuis derrière un écran translucide.Platond Arrière : Quand vous sélectionnez cette fonction, le projecteur renverse l'image et la retourne. Vous pouvez projeter depuis l'arrière vers un écran translucide avec une projection depuis le plafond.Platond Avant : Quand vous sélectionnez cette fonction, le projecteur retourne l'image pour une projection depuis le plafond.
Mode de projection	Avant : Le paramètre d'usine par défaut.Arrère : Inverse l'image pour que vous puissiez projetez depuis derrière un écran translucide.
Emplacement de projection	Auteljuste automatiquement la position de projection de l'image.Ordinéur de bureauPlat : Retourne l'image de haut en bas pour la projection montée au plafond.
Rapport d'aspect Utilisez cette fonction pour choisir le format d'image souhaité.Auto : Conserve le rapport largeur-hauteur original de l'image et maximise l'image pour qu'elle s'adapte aux pixels horizontaux ou verticaux initiaux.Plein écran : Redimensionne l'image pour remplir l'écran en largeur (3840 pixels) et en hauteur (2160 pixels).4:3 : L'image sera mise à l'échelle pour s'adapter à l'écran et s'affichera au format 4:3.16:9 : L'image sera mise à l'échelle pour s'adapter à la largeur de l'écran et à la hauteur réglée pour afficher l'image au format 16:9.Boîte aux lettres : Conserve le rapport d'aspect du signal d'origine et applique un zoom avant de 1,333 fois.
Trapèze Règle la distorsion de l'image provoquée par l'inclinaison de la projection.
Trapèze auto Ajuste automatiquement l'image verticale.
Trapèze manuel Règle la distorsion de l'image provoquée par l'inclinaison de la projection.La fonction Trapèze manuel n'est pas disponible lorsque Trapèze auto est réglé sur « Marche ».
Trapèze H./V. Trapeze H. Appuyez sur le boutonoupregler la distorsion d'image horizontalement et créer une image plus carrée.
Trapèze V. Appuyez sur le boutonoupregler la distorsion d'image verticalement et créer une image plus carrée.
Correction 4 coins Pour régler manuellement la forme et la taille d'une image rectangulaire dont les côtés ne sont pas réguliers. Appuyez sur « MODE » à plusieurs reprises pour choisir le coin que vous souhaitez ajuster. Appuyez sur les quatre touches directionnelles de sélection pour ajuster la forme de l'image.
	Lajusté.st
Résolution native Ajustez la résolu native.
Zoom arrière numérique Règle sur la tai effectuer un zo ou•l'utilisation décalage d'imale plein écran sare existants.	[XXX]en
Décalage d'objectif numérique/ Décalage d'image • Décalage d'opappuyant• Décalage d'ir [IMAGE]réglage c	e
Netteté Règle la netteté de l'imag• Appuyez sur• Appuyez sur
Position H. • Appuyez sur• Appuyez sur
Position V. • Appuyez sur• Appuyez sur
Fréquence Le paramètre « Fréquence » permet de modifier le taux de rafraîchissement du projecteur pour qu'il corresponde à la fréquencede la carte graphique de votre ordinateur. Si vous constatez une barre verticale vacillante dans l'image projetée, utilisez cette fonction pour effectuer les réglages nécessaires.

La fonction n'est pas disponible lorsque Trapèze H./V. e ajusté.

La fonction n'est pas disponible lorsque Trapèze H./V. e ajusté.

Résolution native Ajustez la résolution en modifiant les paramètres de la résolution

native.

Zoom arrière numérique Régie sur la taille par défaut de l'image projetée. Vous pouvez

Zoom arière numérique Régie sur la taille par défaut de l'image projetée. Vous pouvez effectuer un zoom avant au endre sur l'image en appuyant sur

Zoom arière numérique Régie sur la taille par défaut de l'image projetée. Vous pouvez effectuer un zoom avant au endre sur l'image en appuyant sur

Zoom arière numérique Régie sur la taille par défaut de l'image projetée. Vous pouvez effectuer un zoom avant au endre sur l'image en appuyant sur

Zoom arière numérique Régie sur la taille par défaut de l'image projetée. Vous pouvez effectuer un zoom avant au endre sur l'image en appuyant sur

Zoom arière numérique Régie sur la taille par défaut de l'image projetée. Vous pouvez effectuer un zoom avant au endre sur l'image en appuyant sur

Zoom arrière numérique Régie sur la taille par défaut de l'image projetée. Vous pouvez effectuer un zoom avant ou arrière sur l'image en appuyant sur

Zoom arrière numérique Régie sur la taille par défaut de l'image projetée. Vous pouvez effectuer un zoom avant ou arrière sur l'image en appuyant sur

bom avant ou arrière sur l'image en appuyant sur

bom avant ou arrière sur l'image en appuyant sur

bom avant ou arrière sur l'image en appuyant sur

bom avant ou arrière sur l'image en appuyant sur

bom avant ou arrière sur l'image en appuyant sur

Suivi Synchronise la graphique. Si l'image est instable ou vacillante, utilisez cette fonction pour corriger le problème.	fréquence du signal du projecteur avec la carte
Plage chromatique HDMI	Ajuste la gamme de couleurs des données de l'image HDMI et permet de corriger l'erreur d'affichage des couleurs.Auto : Ajuste automatiquement en fonction des informations du lecteur.Plage limitée : Traite l'image d'entrée comme étant des données à la gamme de couleurs limitée.Plage complète : Traite l'image d'entrée comme étant des données à la gamme de couleurs complète.
Infos de balayage HDMI	Ajuste le taux de surbalayage de l'image HDMI à l'écran.Auto : Ajuste automatiquement en fonction des informations du lecteur.Sous-balayage : N'applique jamais de surbalayage sur l'image HDMI.Surbalayage : Applique toujours un surbalayage sur l'image HDMI.

Remarque 1 : Les fonctions « Position H. », « Position V. », « Fréquence » et « Suivi » ne sont pas prise en charge en mode HDMI ni vidéo.

Remarque 2 : Les fonctions « Plage chromatique HDMI » et « Infos de balayage HDMI » ne sont pas prise en charge en mode HDMI.

Remarque 3 : Les fonctions varient selon la définition du modèle.

Réglages

Écran de démarrage	Utilisez cette fonction pour choisir l’écran de démarrage voulu. Si vous modifiez ce paramètre, les modifications prendront effets lorsque vous quittez le menu OSD.• Acer : L’écran de démarrage par défaut de votre Projecteur Acer.• Utilis: Utilisez une image mémorisée à l’aide de la fonction « Capture d’écran ».
Capture d’écran Utilisez cette fonction pour personnaliser l’écran de démarrage. Pour capturer une image à utiliser comme écran de démarrage, suivez les étapes ci-dessous.Avis :Avant d’effectuer les étapes suivantes, assurez-vous que « Trapèze » est réglé sur la valeur par défaut 0.• Appuyez « Capture d’écran » pour personnaliser l’écran de démarrage.• Message contextuel pour conseiller à l’utilisateur de saisir la source native. La « résolution » indiquée dans le texte est basée sur la synchronisation native. Appuyez sur « Démarrer » pour aller à l’interface utilisateur suivante. Appuyez sur « Retour » pour aller à l’interface utilisateur précédente.• Une boîte de dialogue apparaîtra confirmant votre opération. Afficher un message : Ajustez votre image souhaitée dans le cadre rouge et le système capturera votre image après avoir appuyé sur « ENTRER ». Choisissez « ENTRER » pour utiliser l’image courante en tant qu’écran de démarrage personnalisé. Choisissez « Retour » pour annuler la capture d’écran et quitter l’OSD (affichage à l’écran).• Un message apparaîtra indiquant que la capture d’écran est en cours.• Lorsque la capture d’écran est terminée, le message disparaîtra et l’affichage original apparaîtra.• L’écran de démarrage personnalisé prendra effet à la réception d’un nouveau signal d’entrée ou au redémarrage du projecteur.
Sélect source Manuelle avec le menu source, Auto avec la Détection intelligente.
Sous-titrage Choisissez un mode de sous-titrage préféré entre SS-T1, SS-T2, SS-T3, SS-T4, (SS-T1 affiche les sous-titres dans la langue principale de votre zone).Sélectionnez « Arrêt » pour éteindre la fonction de sous-titrage. Cette fonction n’est disponible que lorsqu’un signal d’entrée vidéo composite ou S-Video est choisi et que sont format de système est le NTSC.Réglez les proportions de votre écran sur 4:3. Cette fonction n’est pas disponible lorsque les proportions sont « 16:9 » ou « Auto ».
Sortie 5V CC Par défaut, c’est « Arrêt ». Choisissez « Marche » pour activer la connexion de sortie 5 V CC.Sortie d’alimentation 5V si la source MHL n’est pas détectée. Avertissement ! La sortie CC 5V Out peut parfois être en conflit en cas de connexion au PC et provoquer un choc électrique et/ou des blessures.
VGA OUT (Veille) Par défaut, c’est « Arrêt ». Choisissez « Marche » pour activer la connexion VGA OUT.
HDMI CEC Par défaut, c’est « Arrêt ». Choisissez « Marche » pour activer la fonction HDMI CEC.
Sécurité Sécurité	Ce projecteur dispose d'une fonction de sécurité pratique permettant à l'administrateur de gérer l'utilisation du projecteur. Appuyez sur « ENTER » pour modifier le paramètre « Sécurité ». Si la fonction de la sécurité est activée, vous devez saisir le « Mot de passe admin » avant d'effectuer le paramétrage de la sécurité.Sélectionnez « Marche » pour activer la fonction de la sécurité. L'utilisateur doit saisir un mot de passe pour utiliser le projecteur. Veuillez vous référer à la section « Mot de passe utilisateur » pour les détails.Si vous avez choisi « Arrêt », vous pourrez allumer le projecteur sans utiliser un mot de passe.
	Arrêt(Minutes)Une fois la « Sécurité » réglée sur « Marche », l'administrateur peut régler la fonction de délai.Appuyez ou pour choisir l'intervalle du délai.La plage va de 10 minutes à 990 minutes.Lorsque le temps s'est écoulé, le projecteur demandera à l'utilisateur de saisir le mot de passe une nouvelle fois.Le réglage d'usine par défaut du paramètre « Arrêt(Minutes) » est « Arrêt ».Une fois la fonction sécurité activée, le projecteur exigera de l'utilisateur la saisie du mot de passe lors de sa mise en marche. Le « Mot de passe utilisateur » et « Mot de passe admin » sont tous les deux acceptables pour cette boîte de dialogue.
	Mot de passe utilisateurAppuyez sur « ENTER » pour créer ou modifier le « Mot de passe utilisateur ».Utilisez les boutons numériques de la télécommande pour définir votre mot de passe, puis appuyez la touche « ENTER » pour confirmer votre sélection.Appuyez sur poursupprimer un caractère inutile.Saisissez votre mot de passe à l'affichage du message « Confirmer mot de passe ».La longueur du mot de passe est limitée entre 4 et 8 caractères.Si vous sélectionnez « Demander le mot de passe seulement après avoir branché le cordon d'alimentation », le projecteur vous demandera de saisir le mot de passe chaque fois que le cordon d'alimentation est connecté.Si vous sélectionnez « Toujours demander le mot de passe pendant que le projecteur s'allume », l'utilisateur devra saisir le mot de passe à chaque fois que le projecteur est allumé.
	Mot de passe adminLe « Mot de passe admin » peut être utilisé à la fois dans les deux boîtes de dialogue « Entrer le mot de passe de l'administrateur » et « Entrer le mot de passe ».Appuyez sur « ENTER » pour modifier le paramètre « Mot de passe admin ».Le réglage d'usine par défaut du « Mot de passe admin » est « 1234 ».Si vous oubliez votre mot de passe administrateur, effectuez les étapes suivantes pour le retrouver :Un « Mot de Passe Universel » exclusif de 6 chiffres est imprimé sur la Carte de Sécurité (veuillez vous référer aux accessoires dans le paquet). Ce mot de passe exclusif est un numéro qui est toujours accepté par le projecteur peu importe que ce soit le Mot de passe admin.En cas de perte de la carte de sécurité et du numéro, veuillez contacter un centre de dépannage Acer.
	Verr.Ecran Démar.Utilis.Verr.Ecran Démar.Utilis. par défaut est « Arrêt ». Si le blocage de l'écran de démarrage de l'utilisateur est « Marche », les utilisateurs ne pourront plus changer l'écran de démarrage, cela évite aux autres utilisateurs de le change de façon arbitraire. Choisissez « Arrêt » pour débloquer l'écran de démarrage.
Réseau LAN IP/Mask	Identifiez l'IP et l'adresse du masque.
	IP/Mask WifiIdentifiez l'IP et l'adresse du masque.
	Adresse MACIdentifiez l'adresse MAC.
	Wake on LAN (Veille)Réglez sur « Marche » pour activer la fonction wake-on-LAN afin de mettre le projecteur sous tension via le réseau LAN en mode veille. Pour cette fonction, il est conseillé aux utilisateurs de télécharger un outil ou une application WOL (wake-on-LAN) pour PC/Mobile.
	DHCPMarche : Le projecteur obtient automatiquement une adresse IP depuis votre réseau.Arrêt : Attribuez manuellement une adresse IP.<Remarque>1. Disponible uniquement lorsque DHCP est désactivé, se grise si DHCP est activé.2. Appuyez sur « Entrée » pour permettre aux utilisateurs de saisir les valeurs et appuyez à nouveau sur « Entrée » pour enregistrer temporairement les valeurs.3. Appuyez sur « Appliquer » pour confirmer l'enregistrement de tous les paramètres dans la page de paramétrage LAN.<Remarque> Se grise lorsque le réseau LAN n'est pas branché et IP LAN X.X.X.X affiche 0.0.0.0
	Réinitialisation LANRéinitialiser la fonction LAN.
Réinitialiser Appuyez	sur le bouton « ENTER » et choisissez « Oui » pour rétablir les paramètres de tous les menus aux réglages d'usine.

Gestion

Mode ECO Choisissez	« Marche » pour baisser la lampe du projecteur et diminuer la consommation électrique, prolonger la durée de vie de la lampe et réduire le bruit. Sélectionnez « Arrêt » pour revenir au mode normal.
	Grise l'élément du mode ECO lorsque l'élément Lumisense ou BluelightShield est « Marche ».
Haute Altitude Choisissez	« Marche » tpour activer le mode Haute altitude. Fait fonctionner les ventilateurs à pleine vitesse et en continu de façon à refroidir de façon adéquate le projecteur.
Mode d'arrêt • Standard	: Arrête complètement le projecteur après le refroidissement par ventilation.Reprise instantanée : Restaure le système lorsque vous appuyez à nouveau sur le bouton Marche dans les 2 minutes.
Arrêt auto Le projecteur s'éteindra automatiquement lorsque aucune entrée de signal n'est détectée après le délai prédéfini. (15 minutes par défaut)
Temps d'affge. du menu (Sec.)	Choisissez la durée d'affichage du menu OSD. (15 secondes par défaut). Sélectionnez « Manuel » pour désactiver le menu principal / le menu direct à une touche manuellement par l'utilisateur.
Mise sous tension auto	Démarrage autoChoisissez « Marche » pour mettre le projecteur sous tension lorsque le cordon secteur est branché.
	Mise sous tension HDMIChoisissez « Marche » pour mettre le projecteur sous tension en cas de branchement à l'alimentation HDMI.
	Mise sous tension VGAChoisissez « Marche » pour mettre le projecteur sous tension en cas de branchement à l'alimentation VGA.
Verr pann com Arrêt	La valeur par défaut est réglée sur « Arrêt ».
	Verr enfActiver « Verr enf » pour désactiver le bouton marche/arrêt du projecteur en mode veille afin d'éviter qu'un enfant ne mette l'appareil sous tension. (Ce choix prendra effet après la mise hors tension).Désactiver « Verr enf » temporairement pour mettre le projecteur sous tension avec la touche rapide, en appuyant sur le bouton marche/arrêt du projecteur pendant 3 secondes. Il est inutile de verrouiller une touche quelconque après la mise sous tension.
	Verr totActiver « Verr tot » pour verrouiller toutes les touches sur le projecteur. (Prend effet lorsque le réglage est effectué ; affiche un message d'avertissement lorsque l'utilisateur appuie sur le pavé des touches numériques.)Désactiver la fonction « Verr tot », appuyer sur la touche « ENTER » pendant 7 secondes. Puis le menu d'affichage à l'écran (OSD) du « Verrouillage du panneau de commande » est mis sur « Arrêt » et il n'est pas nécessaire de revenir sur « Verr tot ».Affiche un message d'avertissement : Pour désactiver la fonction « Verr tot », appuyer sur « ENTER » pendant 7 secondes, tandis que l'utilisateur appuie sur n'importe quelle touche du panneau du pavé des touches numériques dans le mode « Verr tot ».
Informations lampe	Heure LampeAfficher la durée de fonctionnement écoulée (en heure) de la lampe.
	Lampe RappelActivez cette fonction pour afficher un rappel qui vous demandera de changer la lampe 30 heures avant la fin de sa durée de vie estimée.
	Réinit de lampeChoisissez « Oui » et appuyez sur « ENTER » pour mettre le compteur de la lampe sur 0 heure.
Informations Afficher	à l'écran les informations sur le projecteur : Nom du modèle, Source d'entrée, Type de signal, Mode d'affichage, Numéro de série, Version du logiciel et Code QR.
	Scannez avec un téléphone portable le code QR qui vous amènera au portail du projecteur Acer.

Remarque : Les fonctions varient selon la définition du modèle.

Audio

Volume	Appuyez sur pour diminuer le volume.Appuyez sur pour augmenter le volume.
Silence • Choisissez « Marche » pour couper le son.Choisissez « Arrêt » pour rétablir le son.
Marche/Arrêt Volume Sélectionnez cette fonction pour définir le son de notification du Marche/arrêt du projecteur.

Remarque : Les fonctions varient selon la définition du modèle.

3D

3D Sélectionnez « Marche » pour activer la fonction DLP 3D.Marche : Choisissez cet élément lorsque vous utilisez des lunettes DLP 3D, une carte graphique compatible avec 3D 120 Hz et un fichier au format HQFS ou un DVD avec le lecteur SW correspondant.Arrêt : Eteint le mode 3D.
Format 3D Si le contenu	en 3D ne s'affiche pas correctement, vous pouvez sélectionner un format 3D adapté au contenu 3D que vous regardez et obtenir ainsi un meilleur résultat.
24P 3D Choisissez « 96 Hz » ou « 144 Hz » pour être compatible avec des lunettes 3D.
Inverser G/D 3D Si vous	voyez une image masquée ou superposée lorsque vous portez des lunettes 3D DLP, vous pouvez utiliser la fonction « Inverser » pour obtenir la meilleure séquence d'image gauche/ droite pour voir une image correctement (pour 3D LDP).
Message avertissement 3D	Choisissez « Marche » pour afficher le message d'avertissement 3D.Remarque : L'affichage 3D est maintenant désactivé.1. Veuillez vous assurez d'avoir les lunettes et les signaux 3D corrects.2. Pensez à désactiver la 3D si vous ne voulez pas voir des images en 3D.3. Si l'affichage 3D n'est pas correct, veuillez essayer d'activer Inversion sync 3D.4. Les options du mode d'affichage seront désactivées en mode 3D.

Remarque 1 : Les réglages du programme d'application 3D de la carte graphique doivent être corrects pour un affichage 3D correct.

Remarque 2 : Les lecteurs SW, tels que Stereoscopic Player et DDD TriDef Media Player, peuvent supporter les fichiers au format 3D. Vous pouvez télécharger ces trois lecteurs sur la page Web suivante,

- Lecteur stéréoscopique (Essai) :

http://www.3dtv.at/Downloads/Index_en.aspx

- Lecteur multimédia DDD TriDef (Essai) :

http://www.tridef.com/download/TriDef-3-D-Experience-4.0.2.html

Remarque 3 : « Inverser G/D 3D » est seulement disponible lorsque 3D est activé.

Remarque 4 : Il y aura un avertissement sur l'écran si 3D est activé lorsque vous allumez le projecteur. Veuillez ajuster les réglages en fonction de vos besoins.

Remarque 5 : Le modèle WUXGA 24P 3D ne peut pas être mis à l'échelle en raison d'une limite de mémoire tampon TI ASIC. Lors de la détection des entrées 24P 3D (96 Hz et 144 Hz), le rapport d'aspect/les infos de balayage HDMI seront grisés et HIDE ne sera pas pris en charge.

Langue

Langue Choisissez le menu

OSD multilingue. Utilisez la touche⚠️ ▼◀▶ pour sélectionner votre langue de menu préférée.• Appuyez « ENTER » pour confirmer votre choix.

Appendices

Dépannage

Si vous rencontrez des problèmes avec votre projecteur Acer, référez-vous au guide de dépannage suivant. Si des problèmes persistent, contactez votre revendeur local ou le centre de service.

Problèmes d'Image et Solutions

# Problème Solution
1 Aucune image n'apparaît à l'écran	Effectuez la connexion comme décrit dans la section « Bien débuter ».Assurez-vous qu'aucune des broches du connecteur n'est tordue ou cassée.Vérifiez si la lampe du projecteur a été correctement installée. Veuillez vous référer à la section « Remplacement de la lampe (pour le personnel d'entretien uniquement) ».Assurez-vous d'avoir retiré le protège-objectif et que le projecteur est allumé.
2 Image affichée partiellement, en défilement ou incorrecte (Pour PC (Windows 2000/XP/Vista/ Windows 7/ Windows 8))	Pour une image affichée incorrectement :Allez sur le « Poste de Travail », ouvrez le « Panneau de configuration » puis doublecliquez sur l'icône « Affichage ».Sélectionnez l'onglet « Paramètres ».Vérifiez que le réglage de la résolution de votre écran est inférieur ou égal à WUXGA-RB (1920 x 1200).Cliquez sur le bouton « Propriétés Avancées ».Si le problème persiste, changez l'affichage du moniteur utilisé actuellement et suivez les étapes ci-dessous :Vérifiez que le réglage de la résolution est inférieur ou égal à WUXGA-RB (1920 x 1200).Cliquez sur le bouton « Changer » sous l'onglet « Moniteur ».Cliquez sur « Afficher tous les périphériques ».Ensuite sélectionnez « Types de moniteur standard » sous la boîte SP puis choisissez le mode de résolution dont vous avez besoin sous « Modèles ».Vérifiez que le réglage de la résolution de l'écran du moniteur est inférieur ou égal à WUXGA-RB (1920 x 1200).
3 Image affichée partiellement, en défilement ou incorrecte (pour ordinateurs portables)	Pour une image affichée incorrectement :Suivez les étapes du point 2 (ci-dessus) pour régler la résolution de votre ordinateur.Appuyez sur les paramètres de bascule de la sortie. Par exemple: [Fn]+[F4], Compaq [Fn]+[F4], Dell [Fn]+[F8], Gateway [Fn]+[F4], IBM [Fn]+[F7], HP [Fn]+[F4], NEC [Fn]+[F3], Toshiba [Fn]+[F5]Si vous avez des difficultés pour changer les résolutions ou si votre moniteur se bloque, redémarrez tout l’équipement, y compris le projecteur.
4 L’écran de l’ordinateur portable n’affiche pas de présentation	Si vous utilisez un ordinateur portable fonctionnant sous Microsoft® Windows® : Certains ordinateurs portables peuvent désactiver leurs propres écrans lorsqu’un second appareil d’affichage est utilisé. Chaque machine se réactive d’une façon différente. Référez-vous au manuel de votre ordinateur pour des informations détaillées.Si vous utilisez un ordinateur portable fonctionnant sous Apple® Mac® : Dans l’onglet Préférences du Système, ouvrez Affichage et réglez Miroir Vidéo sur « Marche ».
5 L’image est instable ou vacillante	Réglez le paramètre « Suivi » pour fixer le problème. Référez-vous à la section « Image » pour plus d’informations.Changez les paramètres de la profondeur des couleurs de l’affichage sur votre ordinateur.
6 L’image comporte une barre verticale vacillante	Utilisez « Fréquence » pour effectuer le réglage. Référez-vous à la section « Image » pour plus d’informations.Vérifiez et reconfigurez le mode d’affichage de votre carte graphique pour la rendre compatible avec le projecteur.
7 L’image est floue • Assurez-vous que le protège-objectif est retiré.Réglez la bague de réglage de la focale sur l’objectif du projecteur.Assurez-vous que l’écran de projection se trouve à la distance requise par rapport au projecteur. Référez-vous à la section « Comment obtenir une taille d’image préférée en réglant la distance et le zoom » pour plus d’informations.
8 L'image est étirée lors de l'affichage d'un DVD au format « écran large »	Lorsque vous regardez un DVD d'encodage anamorphosé ou au format 16:9, vous devez régler les paramètres cidessous :Si vous regardez un DVD au format 4:3, veuillez changer le format pour 4:3 dans l'OSD du projecteur.Si l'image est toujours étirée, vous devez également régler le rapport d'aspect. Réglez le format d'affichage pour un rapport d'aspect 16:9 (large) sur votre lecteur DVD.Si vous regardez un DVD au format Boîte aux lettres (Letterbox ou LBX), veuillez changer le format pour Letterbox (LBX) dans l'OSD du projecteur.
9 L'image est trop petite ou trop large	Réglez la bague de zoom sur le projecteur.Rapprochez ou éloignez le projecteur de l'écran.Appuyez sur « MENU » sur la télécommande. Allez dans « Image --> Rapport d'aspect » et essayez différents réglages ou appuyez sur « RATIO » sur la télécommande pour régler directement.
10 Les bords de l'image sont inclinés	Si possible, repositionnez le projecteur de manière à ce qu'il soit centré par rapport à l'écran.Appuyez sur le bouton « Trapèze / sur la télécommande jusqu'à ce que les côtés soient verticaux.
11 L'image est renversée	Sélectionnez « Image --> Mode de projection » dans l'OSD et réglez la direction de projection.
12 La source LAN/ WiFi, Affichage USB indique Pas de signal	Mettez le projecteur hors tension et remettez-le sous tension.
13 L'image se fige lors de l'affichage d'une photo ou d'un document dans Média	Mettez le projecteur hors tension et remettez-le sous tension.

Messages OSD

# Condition Rappel de Lampe

1 Message • Panne ventilateur – le ventilateur du système ne fonctionne pas.Panne ventilateur.La lampe va bientôt s'éteindre.Surchauffe Project – le projecteur a dépassé sa température de fonctionnement recommandée et doit refroidir avant d'être réutilisé. Veuillez faire attention au message suivant.Surchauffe du projecteur, le système va bientôt s'arrêter automatiquement, veuillez :1. vérifier que la température ambiante est comprise entre 5 et 40 degrés C°.2. vérifier que les filtres n'ont pas besoin d'être nettoyés.3. vérifier si une entrée ou une sortie est obstruée.4. Le mode haute altitude doit être activé si le projecteur tourne à haute altitude.Veuillez également vérifier que les filtres à poussière soient installés. Si le filtre à poussière est bouché, veuillez le nettoyer.Changer la lampe – la lampe a presque atteint sa durée de vie limite. Préparez-vous à la changer bientôt.La lampe approche sa fin de durée d'utilisation en mode pleine puissance.Remplacement suggéré!

Problèmes avec le Projecteur

# Condition Solution
1 Le projecteur arrête de répondre aux commandes	• Si possible, éteignez le projecteur puis débranchez le cordon d'alimentation et attendez au moins 30 secondes avant de reconnecter l'alimentation.• Assurez-vous que le fonction de verrouillage du panneau de commande est désactivée.
2 La lampe grille ou émet un claquement	• Quand la lampe atteint la fin de sa durée de vie, elle grillera, éventuellement avec un fort bruit de claquage. Si cela arrive, le projecteur ne se rallumera pas tant que le module de lampe n'est pas remplacé. Pour remplacer la lampe, suivez les procédures qui figurent dans la section « Remplacement de la lampe (pour le personnel d'entretien uniquement) ».

Tableau de Définition des DELs & Alertes

Messages DEL

Message	Lamp_LED Temp_LED DEL de Marche/Arrêt
	Rouge Rouge Rouge Bleue
Prise d'entrée de l'alimentation	Clignote toutes les 100 ms	Clignote toutes les 100 ms	Clignote toutes les 100 ms	--
Veille -- ALLUMÉ --
Bouton Marche/Arrêt sur Marche	-- -- ALLUMÉ
Nouvelle tentative de la lampe	-- -- Clignotement			rapide
Arrêt (en cours de refroidissement)	-- -- Clignotement		rapide	--
Bouton Alimentation ÉTEINT(Refroidissement terminé ; en mode Veille)	-- -- ALLUMÉ --
Erreur (panne thermique)	-- ALLUMÉ -- ALLUMÉ
Erreur (verrouillage du ventilateur)	-- Clignotement rapide		-- ALLUMÉ
Erreur (panne de la lampe)	ALLUMÉ -- ALLUMÉ
Erreur (panne de la roue de couleur)	Clignotement rapide	-- ALLUMÉ

Remplacement de la lampe (pour le personnel d'entretien uniquement)

Utilisez un tournevis pour retirer la(es) vis du couvercle puis retirez la lampe. Le projecteur détectera automatiquement la durée de vie de la lampe. Le message d'avertissement « La lampe approche sa fin de durée d'utilisation en mode pleine puissance. Remplacement suggéré! » vous apparait. Quand vous voyez ce message, remplacez la lampe dès que possible. Assurez-vous que le projecteur a refroidi pendant au moins 45 minutes avant de changer la lampe.

Avertissements : Le compartiment de la lampe est chaud ! Laissez-le refroidir avant de changer la lampe.

Avertissements : Pour réduire le risque de blessures corporelles, ne pas faire tomber le module de la lampe et ne pas toucher l'ampoule de la lampe. L'ampoule risque de se briser et provoquer des blessures si elle tombe.

Avertissement : N'essayez pas de remplacer la lampe vous-même. Prenez contact avec un technicien d'entretien qualifié pour un remplacement.

Installation au plafond

Si vous souhaitez installer le projecteur avec une fixation au plafond, veuillez vous référer aux étapes ci-dessous :

1 Percez quatre trous dans une partie du plafond solide, structurelle, et fixez la base de montage au plafond sur le plafond.

2 Choisissez la combinaison de longueur en fonction de l'environnement réel. (Le CM-01S ne comprend pas les types 2 et 3.)

Type 1 Type 2 Type 3

Pour la taille standard, utilisez trois vis de support pour monter le projecteur sur le crochet de support au plafond.

Types 2 et 3 :

De façon alternative, pour la plus grande taille, utilisez les extensions coulissantes pour plus de supports.

Type 1 :

Type 2 : Type 3 :

Remarque : Il est conseillé de garder un espace suffisant entre le support et le projecteur afin de permettre une bonne dissipation de la chaleur.

4 Connectez le connecteur de la partie principale au crochet du projecteur (illustration 1), puis vissez les quatre vis (illustration 2).

5 Réglez l'angle et le positionnement s'il le faut.

360° 25°

Vis de Type B Type de Rondelle
Diamètre (mm) Longueur (mm) Grand Petit
4	2	5	V

Les spécifications données ci-dessous sont sujettes à modifications sans avis préalable. En ce qui concerne les spécifications finales, veuillez vous référer aux spécifications de vente annoncées par Acer.

Système de projection	DLP®
Compatibilités Ordinateur PC IBM et compatibles, Apple Macintosh, iMac et normes VESA : SXGA, XGA, VGA, SVGA, SXGA+, WXGA, WXGA+, WSXGA +
Compatibilité vidéo NTSC (3.58/4.43), PAL (B/D/G/H/I/M/N), SECAM (B/D/G/K/K1/L), HDTV (720p, 1080i, 1080p), EDTV (480p, 576p), SDTV (480i, 576i)
Couleurs d'affichage 1,07 milliard de couleurs
Fréquence du balayage horizontal 15 - 100 kHz
Fréquence du balayage de rafraîchissement vertical	24 - 120 Hz
Zoom numérique 0,8x ~ 2,0x
Source d'alimentation Alimentation d'entrée CA 100 ~ 240 V, commutable automatiquement
Température de fonctionnement 0°C à 40°C (32°F à 104°F)
Contenu du paquet standard • Cordon d'alimentation secteur x1• Câble HDMI x1 (en option)• Câble VGA x1 (en option)• Télécommande x1• Piles AAA x2 (pour la télécommande) (en option)• Guide de l'utilisateur (Projecteur) (CD-ROM) x1• Guide de l'utilisateur (Média/Fonction sans fil) (CD-ROM) (en option) x1• Guide de mise en route (Projecteur) x1• Guide de mise en route (Média/Fonction sans fil) (en option) x1• Carte de sécurité x1 (en option)• Boîtier de transport x1 (en option)

Remarque 1 : La conception et les spécifications sont sujettes à modifications sans avis préalable.

Remarque 2 : * Les fonctions varient selon la définition du modèle.

X1126AH/X1127i/D506AD/D606Di/D606D+/EV-S57AH/V60Si/V60S/V26AS/AS610i/AS610/AS600A/EV-S57i/DX125A/BS-025i/BS-025A/DX125i/KS320A/KS320i/X118HP/BS-012P/DSV1844/DSV1912/X1128H/DS608/V65S/AS620/EV-S77H/BS-027/DX127/KS321/X119H/BS-014/X1128i/DS608i/V65Si/AS620i/EV-S77i/BS-027i/DX127i/KS321i/X119i/BS-014i

Résolution 800x600 SVGA résolution

- Maximale: UXGA (1600 x 1200), WSXGA+ (1680 x 1050), 1080p (1920 x 1080), WUXGA-RB (1920 x 1200)

Rapport d'aspect Auto, 4:3, 16:9

Rapport de zoom optique 1,1X

Rapport de distance de projection 1,94 \~ 2,16 (51 "@2m)

Objectif de projection F = 2,41 \~ 2,53, f = 21,85mm \~ 24,01mm, Zoom manuel et mise au point

Taille de l'écran de projection 23" \~ 300" (58cm \~ 762cm) (diagonale)

Distance de projection 1,0m \~ 11,8m (3,3' \~ 38,8')

type de lampe Lampe de 220 W changeable par l'utilisateur

Audio Haut-parleur interne avec 1 sorties 3W

Dimensions (l x P x H mm) 313mm x 240mm x 113,7mm (12,3 x 9,4 x 4,5 pouces) (avec pieds)

Consommation électrique Mode normal : 275W ± 10% @ 110VAC

Mode ECO : 205W ± 10% @ 110VAC

En mode Veille < 0,5W

Connecteurs E/S X1126AH/D506AD/D606D+/EV-S57AH/V60S/V26AS/AS610/AS600A/DX125A/BS-025A/KS320A/X118HP/BS-012P/DSV1844/X1128H/DS608/V65S/AS620/EVS77H/BS-027/DX127/KS321/X119H/BS-014		X1127i/D606Di/V60Si/AS610i/EV-S57i/BS-025i/DX125i/KS320i/DSV1912/X1128i/DS608i/V65Si/AS620i/EV-S77i/BS-027i/DX127i/KS321i/X119i/BS-014i
Prise d'alimentation V V
Entrée VGA V V
HDMI V V
Vidéo composite	V V
RS232	V V
Prise d'entrée audio 3,5mm	V V
Prise de sortie audio 3,5mm	V V
Sortie 5 V CC	V V
USB A1 (Dongle sans fil)	X V
Sortie VGA	V X

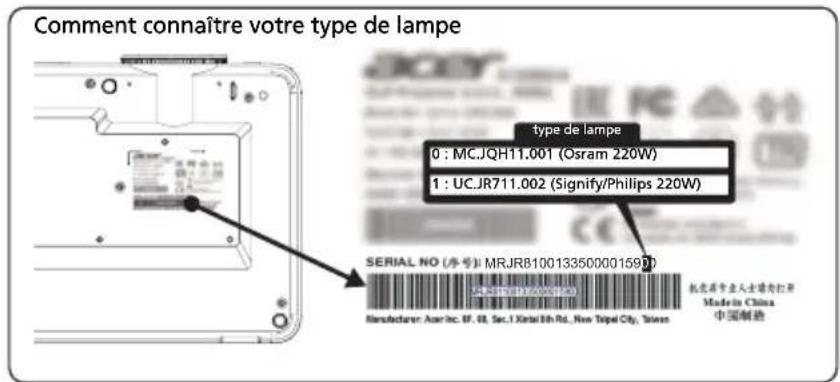

Comment connaître votre type de lampe

type de lampe 0 : MC.JQH11.001 (Osram 220W) 1 : UC.JR711.002 (Signify/Philips 220W) SERIAL NO (序号) MR.JR81001335000015910 Manufacturer: Asse Inc. SF. 08, Sec.1 Xintai Bth Rd., New Taipei City, Taiwan 扎克菲专业人士请勿行单 Made in China 中国制造

Remarque 1 : La conception et les spécifications sont sujettes à modifications sans avis préalable.

Remarque 2 : * Les fonctions varient selon la définition du modèle.

X118H/X118AH/X118/D606D/D606B/D606/EV-S65H/EV-S65A/EV-S65/V36S/V36SB/V16S/AS319/AS319E/AS309/DX112/DX112C/DX112G/BS-012/BS-012K/BS-012E/KS316/KS316A/KS316B/X1123HG/X1186G/X118HG/DSV1725/DSV1726/DSV1727

Résolution 800x600 SVGA résolution

- Maximale: UXGA (1600 x 1200), WSXGA+ (1680 x 1050), 1080p (1920 x 1080), WUXGA-RB (1920 x 1200)

Rapport d'aspect Auto, 4:3, 16:9

Rapport de zoom optique 1,1X

Rapport de distance de projection 1,94 \~ 2,16 (51 "@2m)

Objectif de projection F = 2,41 \~ 2,53, f = 21,85mm \~ 24,01mm, Zoom manuel et mise au point

Taille de l'écran de projection 23" \~ 300" (58cm \~ 762cm) (diagonale)

Distance de projection 1,0m \~ 11,8m (3,3' \~ 38,8')

type de lampe Lampe de 203 W changeable par l'utilisateur

Audio Haut-parleur interne avec 1 sorties 3W

Dimensions (l x P x H mm) 313mm x 240mm x 113,7mm (12,3 x 9,4 x 4,5 pouces) (avec pieds)

Consommation électrique Mode normal : 240W ± 10% @ 110VAC

Mode ECO : 195W ± 10% @ 110VAC

En mode Veille < 0,5W

Connecteurs E/S X118H	H/D606D/EV-S65H/V36S/AS319/DX112/BS-012/KS316/X1123HG/X118HG/DSV1725	X118AH/D606B/EV-S65A/V36SB/AS319E/DX112C/BS-012K/KS316A/DSV1726	X118/D606/EV-S65/V16S/AS309/DX112G/BS-012E/KS316B/X1186G/DSV1727
Prise d'alimentation V	V V
Entrée VGA V X V
HDMI V V X
Vidéo composite V X X
Prise d'entrée audio 3,5mm	V X X
Sortie 5 V CC	V V V

Remarque 1 : La conception et les spécifications sont sujettes à modifications sans avis préalable.

Remarque 2 : * Les fonctions varient selon la définition du modèle.

S1286HN/S1286H/T411DT/T411D/XS-X31HG/XS-X31H/F1286HN/F1286H/SE210L/SE210/DS-110T/DS-110/S1286GH/DNX1712/DNX1713

Résolution 1024x768 XGA résolution

- Maximale: UXGA (1600 x 1200), WSXGA+ (1680 x 1050), 1080p (1920 x 1080), WUXGA-RB (1920 x 1200)

Rapport d'aspect Auto, 4:3, 16:9

Rapport de zoom optique 1,0X

Rapport de distance de 0,617 (100"@1,25m) projection

Objectif de projection F = 2,7, f = 7,15mm, mise au point manuelle

Taille de l'écran de projection 32" \~ 300" (81cm \~ 762cm) (diagonale)

Distance de projection 0,4m \~ 3,8m (1,3' \~ 12,3')

type de lampe Lampe de 220 W changeable par l'utilisateur

Audio • Série S1286HN/S1286H/T411DT/T411D/XS-X31HG/

XS-X31H/F1286HN/F1286H/SE210L/SE210/DS-110T/

DS-110/DNX1712/DNX1713: Haut-parleur interne avec 1 sorties 16W

- Série S1286GH: Haut-parleur interne avec 1 sorties 10W

Dimensions (l x P x H mm) 313mm x 255,3mm x 113,7mm (12,3 x 10,0 x 4,5 pouces) (avec pieds)

Consommation électrique Mode normal : 270W ± 10% @ 110VAC

Mode ECO : 210W ± 10% @ 110VAC

En mode Veille < 0,5W

Connecteurs E/S S1286H/T411D	/XS-X31H/F1286H/SE210/DS-110/S1286GH/DNX1713	S1286HN/T411DT/XS-X31HG/F1286HN/SE210L/DS-110T/DNX1712
Prise d'alimentation V V
Entrée VGA V X
HDMI V X
Vidéo composite	V V
RS232	V V
Prise d'entrée audio 3,5mm	V V
Prise de sortie audio 3,5mm	V V
Sortie 5 V CC	V X
HDMI 1	X V
HDMI 2 / MHL	X V
ENTRÉE VGA 1	X V
ENTRÉE VGA 2	X V
Entrée LAN RJ45	X V
Sortie VGA	V V
USB A1 (Dongle sans fil)	X V
USB A2 (Sortie 5 V CC)	X V

Remarque 1 : La conception et les spécifications sont sujettes à modifications sans avis préalable.

Remarque 2 : * Les fonctions varient selon la définition du modèle.

S1288HN/S1288H/T413DT/T413D/XS-X33HG/XS-X33H/F1288HN/F1288H/SE212L/SE212/DS-112T/DS-112/DNX1810/DNX1811

Résolution 1024x768 XGA résolution

- Maximale: UXGA (1600 x 1200), WSXGA+ (1680 x 1050), 1080p (1920 x 1080), WUXGA-RB (1920 x 1200)

Rapport d'aspect Auto, 4:3, 16:9

Rapport de zoom optique 1,0X

Rapport de distance de 0,617 (100"@1,25m) projection

Objectif de projection F = 2,7, f = 7,15mm, mise au point manuelle

Taille de l'écran de projection 32" \~ 300" (81cm \~ 762cm) (diagonale)

Distance de projection 0,4m \~ 3,8m (1,3' \~ 12,3')

type de lampe Lampe de 250 W changeable par l'utilisateur

Audio Haut-parleur interne avec 1 sorties 16W

Dimensions (l x P x H mm) 313mm x 255,3mm x 113,7mm (12,3 x 10,0 x 4,5 pouces) (avec pieds)

Consommation électrique Mode normal : 300W ± 10% @ 110VAC

Mode ECO : 210W ± 10% @ 110VAC

En mode Veille < 0,5W

Connecteurs E/S S1288H/T413D/XS-X33H/F1288H/SE212/DS-112/DNX1811		S1288HN/T413DT/XS-X33HG/F1288HN/SE212L/DS-112T/DNX1810
Prise d'alimentation V V
Entrée VGA V X
HDMI V X
Vidéo composite V V
RS232	V V
Prise d'entrée audio 3,5mm	V V
Prise de sortie audio 3,5mm	V V
Sortie 5 V CC	V X
HDMI 1	X V
HDMI 2 / MHL	X V
ENTRÉE VGA 1	X V
ENTRÉE VGA 2	X V
Entrée LAN RJ45	X V
Sortie VGA	V V
USB A1 (Dongle sans fil)	X V
USB A2 (Sortie 5 V CC)	X V

Remarque 1 : La conception et les spécifications sont sujettes à modifications sans avis préalable.

Remarque 2 : * Les fonctions varient selon la définition du modèle.

X1226AH/X1227i/D516AD/D616Di/D616D+/EV-X57AH/V60Xi/V60X/V26AX/AX610i/AX610/AX600A/EV-X57i/DX225A/BS-125i/BS-125A/DX225i/KX320A/KX320i/X128HP/BS-112P/DNX1843/DNX1911/X1228H/DX608/V65X/AX620/EV-X77H/BS-127/DX227/KX321/X129H/BS-114/X1228i/DX608i/V65Xi/AX620i/EV-X77i/BS-127i/DX227i/KX321i/X129i/BS-114i

Résolution 1024x768 XGA résolution

- Maximale: UXGA (1600 x 1200), WSXGA+ (1680 x 1050), 1080p (1920 x 1080), WUXGA-RB (1920 x 1200)

Rapport d'aspect Auto, 4:3, 16:9

Rapport de zoom optique 1,1X

Rapport de distance de projection 1,94 \~ 2,16 (51 "@2m)

Objectif de projection F = 2,41 \~ 2,53, f = 21,85mm \~ 24,01mm, Zoom manuel et mise au point

Taille de l'écran de projection 23" \~ 300" (58cm \~ 762cm) (diagonale)

Distance de projection 1,0m \~ 11,8m (3,3' \~ 38,8')

type de lampe Lampe de 220 W changeable par l'utilisateur

Audio Haut-parleur interne avec 1 sorties 3W

Dimensions (l x P x H mm) 313mm x 240mm x 113,7mm (12,3 x 9,4 x 4,5 pouces) (avec pieds)

Consommation électrique Mode normal : 275W ± 10% @ 110VAC

Mode ECO : 205W ± 10% @ 110VAC

En mode Veille < 0,5W

Connecteurs E/S X1226AH/D516AD	D/D616D+/EV-X57AH/V60X/V26AX/AX610/AX600A/DX225A/BS-125A/KX320A/X128HP/BS-112P/DNX1843/X1228H/DX608/V65X/AX620/EV-X77H/BS-127/DX227/KX321/X129H/BS-114	X1227i/D616Di/V60Xi/AX610i/EV-X57i/BS-125i/DX225i/KX320i/DNX1911/X1228i/DX608i/V65Xi/AX620i/EV-X77i/BS-127i/DX227i/KX321i/X129i/BS-114i
Prise d'alimentation V V
Entrée VGA V V
HDMI	V V
Vidéo composite	V V
RS232	V V
Prise d'entrée audio 3,5mm	V V
Prise de sortie audio 3,5mm	V V
Sortie 5 V CC	V V
USB A1 (Dongle sans fil)	X V
Sortie VGA	V X

Comment connaître votre type de lampe type de lampe 0 : MCJQH11.001 (Osram 220W) 1 : UCJR711.002 (Signify/Philips 220W) SERIAL NO (字号): MRJR81001335000015920 Manufacturer: Acer Inc. BF, BB, Sec.1 Xcelia Bth Rd., New Taipei City, Taiwan 机虎群专业人士请勿打开 Made in China 中国制造

Remarque 1 : La conception et les spécifications sont sujettes à modifications sans avis préalable.

Remarque 2 : * Les fonctions varient selon la définition du modèle.

X128H/X128GH/X128/D616D/D616/EV-X65H/EV-X65/V36X/V36XC/AX319/AX319D/DX212/DX212G/BS-112/BS-112E/KX316/KX316B/X1223HG/X1286G/X128HG/DNX1723/DNX1851/DNX1724

Résolution 1024x768 XGA résolution

- Maximale: UXGA (1600 x 1200), WSXGA+ (1680 x 1050), 1080p (1920 x 1080), WUXGA-RB (1920 x 1200)

Rapport d'aspect Auto, 4:3, 16:9

Rapport de zoom optique 1,1X

Rapport de distance de projection 1,94 \~ 2,16 (51 "@2m)

Objectif de projection F = 2,41 \~ 2,53, f = 21,85mm \~ 24,01mm, Zoom manuel et mise au point

Taille de l'écran de projection 23" \~ 300" (58cm \~ 762cm) (diagonale)

Distance de projection 1,0m \~ 11,8m (3,3' \~ 38,8')

type de lampe Lampe de 203 W changeable par l'utilisateur

Audio Haut-parleur interne avec 1 sorties 3W

Dimensions (l x P x H mm) 313mm x 240mm x 113,7mm (12,3 x 9,4 x 4,5 pouces) (avec pieds)

Consommation électrique Mode normal : 240W ± 10% @ 110VAC

Mode ECO : 195W ± 10% @ 110VAC

En mode Veille < 0,5W

Connecteurs E/S X128/D6	16/EV-X65/V36XC/AX319D/DX212G/BS-112E/KX316B/X1286G/DNX1724	X128H/D616D/EV-X65H/V36X/AX319/DX212/BS-112/KX316/X1223HG/X128HG/DNX1723	X128GH/DNX1851
Prise d'alimentation V V	V
Entrée VGA V V V
HDMI	X V X
HDMI 1	X X V
HDMI 2	X X V
Vidéo composite	X V V
RS232	X	X^(*)	X
Prise d'entrée audio 3,5mm	X V V
Prise de sortie audio 3,5mm	X X V
Sortie 5 V CC	V V V

Remarque 1 : La conception et les spécifications sont sujettes à modifications sans avis préalable.

Remarque 2 : * Les fonctions varient selon la définition du modèle.

S1386WHN/S1386WH/T421DT/T421D/XS-W31HG/XS-W31H/F1386WHN/F1386WH/SE410L/SE410/DS-310T/DS-310/DWX1711/DWX1734

Résolution 1280x800 WXGA résolution

- Maximale: UXGA (1600 x 1200), WSXGA+ (1680 x 1050), 1080p (1920 x 1080), WUXGA-RB (1920 x 1200)

Rapport d'aspect Auto, 4:3, 16:9, L.Box

Rapport de zoom optique 1,0X

Rapport de distance de 0,521 (100"@1,12m) projection

Objectif de projection F = 2,8, f = 7,51mm, mise au point manuelle

Taille de l'écran de projection 36" \~ 300" (91cm \~ 762cm) (diagonale)

Distance de projection 0,4m \~ 3,4m (1,3' \~ 11,0')

type de lampe Lampe de 220 W changeable par l'utilisateur

Audio Haut-parleur interne avec 1 sorties 16W

Dimensions (l x P x H mm) 313mm x 255,3mm x 113,7mm (12,3 x 10,0 x 4,5 pouces) (avec pieds)

Consommation électrique Mode normal : 270W ± 10% @ 110VAC

Mode ECO : 210W ± 10% @ 110VAC

En mode Veille < 0,5W

Connecteurs E/S S1386WH/T421	ID/XS-W31H/F1386WH/SE410/DS-310/DWX1734	S1386WHN/T421DT/XS-W31HG/F1386WHN/SE410L/DS-310T/DWX1711
Prise d'alimentation V V
Entrée VGA V X
HDMI V X
Vidéo composite	V V
RS232	V V
Prise d'entrée audio 3,5mm	V V
Prise de sortie audio 3,5mm V V
Sortie 5 V CC	V X
HDMI 1	X V
HDMI 2 / MHL	X V
ENTRÉE VGA 1	X V
ENTRÉE VGA 2	X V
Entrée LAN RJ45	X V
Sortie VGA	V V
USB A1 (Dongle sans fil) X V
USB A2 (Sortie 5 V CC)	X V

Remarque 1 : La conception et les spécifications sont sujettes à modifications sans avis préalable.

Remarque 2 : * Les fonctions varient selon la définition du modèle.

S1388WHN/S1388WH/T423DT/T423D/XS-W33HG/XS-W33H/F1388WHN/F1388WH/SE412L/SE412/DS-312T/DS-312/DWX1809/DWX1737

Résolution 1280x800 WXGA résolution

- Maximale: UXGA (1600 x 1200), WSXGA+ (1680 x 1050), 1080p (1920 x 1080), WUXGA-RB (1920 x 1200)

Rapport d'aspect Auto, 4:3, 16:9, L.Box

Rapport de zoom optique 1,0X

Rapport de distance de 0,521 (100"@1,12m) projection

Objectif de projection F = 2,8, f = 7,51mm, mise au point manuelle

Taille de l'écran de projection 36" \~ 300" (91cm \~ 762cm) (diagonale)

Distance de projection 0,4m \~ 3,4m (1,3' \~ 11,0')

type de lampe Lampe de 250 W changeable par l'utilisateur

Audio Haut-parleur interne avec 1 sorties 16W

Dimensions (l x P x H mm) 313mm x 255,3mm x 113,7mm (12,3 x 10,0 x 4,5 pouces) (avec pieds)

Consommation électrique Mode normal : 300W ± 10% @ 110VAC

Mode ECO : 210W ± 10% @ 110VAC

En mode Veille < 0,5W

Connecteurs E/S S1388WH/T423	D/XS-W33H/F1388WH/SE412/DS-312/DWX1737	S1388WHN/T423DT/XS-W33HG/F1388WHN/SE412L/DS-312T/DWX1809
Prise d'alimentation V V
Entrée VGA V X
HDMI V X
Vidéo composite	V V
RS232	V V
Prise d'entrée audio 3,5mm V V
Prise de sortie audio 3,5mm	V V
Sortie 5 V CC	V X
HDMI 1	X V
HDMI 2 / MHL	X V
ENTRÉE VGA 1	X V
ENTRÉE VGA 2	X V
Entrée LAN RJ45	X V
Sortie VGA?:	V V
USB A1 (Dongle sans fil)	X V
USB A2 (Sortie 5 V CC)	X V

Remarque 1 : La conception et les spécifications sont sujettes à modifications sans avis préalable.

Remarque 2 : * Les fonctions varient selon la définition du modèle.

X1326AWH/X1327Wi/D526AD/D626Di/D626D+/EV-W57AH/V60Wi/V60W/V26AW/AW610i/AW610/AW600A/EV-W57i/DX425A/BS-325i/BS-325A/DX425i/KW320A/KW320i/H5386BDi/X138WHP/H5386BDi+/BS-312P/DWX1842/DWX1910/X1328WH/DW608/V65W/AW620/EV-W77H/BS-327/DX427/KW321/X139WH/BS-314/X1328Wi/DW608i/V65Wi/AW620i/EV-W77i/BS-327i/DX427i/KW321i/X139Wi/BS-314i

Résolution 1280x800 WXGA résolution

• Maximale: UXGA (1600 x 1200), WSXGA+ (1680 x 1050), 1080p (1920 x 1080), WUXGA-RB (1920 x 1200)

Rapport d'aspect Auto, Plein, 4:3, 16:9, L.Box
Rapport de zoom optique 1,1X
Rapport de distance de projection 1,54 ~ 1,72 (60"@2m)
Objectif de projection F = 2,41 ~ 2,53, f = 21,85mm ~ 24,00mm, Zoom manuel et mise au point
Taille de l'écran de projection (diagonale)	27" ~ 300" (75cm ~ 762cm)
Distance de projection 1,0m ~ 10m (3,3' ~ 32,7')
type de lampe Lampe de 220 W changeable par l'utilisateur
Audio Haut-parleur interne avec 1 sorties 3W
Poids 2,8 Kg (6,17 lbs)
Dimensions (l x P x H mm)(avec pieds)	313mm x 240mm x 113,7mm (12,3 x 9,4 x 4,5 pouces)

Consommation électrique Mode normal : 275W ± 10% @ 110VAC

Mode ECO : 205W ± 10% @ 110VAC En mode Veille < 0,5W

Connecteurs E/S	X1326AWH/D526AD/D626D+/EV-W57AH/V60W/V26AW/AW610/AW600A/DX425A/BS-325A/KW320A/X138WHP/BS-312P/DWX1842/X1328WH/DW608/V65W/AW620/EV-W77H/BS-327/DX427/KW321/X139WH/BS-314	X1327Wi/D626Di/V60Wi/AW610i/EV-W57i/BS-325i/DX425i/KW320i/H5386BDi/H5386BDi+/DWX1910/X1328Wi/DW608i/V65Wi/AW620i/EV-W77i/BS-327i/DX427i/KW321i/X139Wi/BS-314i
Prise d'alimentation V V
Entrée VGA V V
HDMI	V V
Vidéo composite	V V
RS232	V V
Prise d'entrée audio 3,5mm	V V
Prise de sortie audio 3,5mm V V
Sortie 5 V CC	V V
USB A1 (Dongle sans fil)	X V
Sortie VGA	V X

Comment connaître votre type de lampe type de lampe 0 : MCJQH11.001 (Osram 220W) 1 : UCJR711.002 (Signify/Philips 220W) SERIAL NO (/号): MRJR8100133500001591D Manufacturer: Aser Inc. 87, 88, Sec.1 Kestel Bth Rz., New Taipei City, Taiwan 机床等专业人士请勿打开 Made in China 中国制造

Remarque 1 : La conception et les spécifications sont sujettes à modifications sans avis préalable.

Remarque 2 : * Les fonctions varient selon la définition du modèle.

X138WH/D626D/EV-W65H/V36W/AW319/DX412/BS-312/KW316/DWX1722

Résolution 1280x800 WXGA résolution
• Maximale: UXGA (1600 x 1200), WSXGA+ (1680 x 1050), 1080p (1920 x 1080), WUXGA-RB (1920 x 1200)
Rapport d'aspect Auto, Plein, 4:3, 16:9, L.Box
Rapport de zoom optique 1,1X
Rapport de distance de projection	1,54 ~ 1,72 (60"@2m)
Objectif de projection F = 2,41 ~ 2,53, f = 21,85mm ~ 24,00mm, Zoom manuel et mise au point
Taille de l'écran de projection (diagonale)	27" ~ 300" (75cm ~ 762cm)
Distance de projection 1,0m ~ 10m (3,3' ~ 32,7')
type de lampe Lampe de 203 W changeable par l'utilisateur
Audio Haut-parleur interne avec 1 sorties 3W
Poids 2,7 Kg (5,95 lbs)
Dimensions (l x P x H mm) (avec pieds)	313mm x 240mm x 113,7mm (12,3 x 9,4 x 4,5 pouces)
Consommation électrique Mode normal : 240W ± 10% @ 110VAC
Mode ECO : 195W ± 10% @ 110VAC
En mode Veille < 0,5W

Connecteurs E/S
Prise d'alimentation V
Entrée VGA V
HDMI V
Vidéo composite V
Prise d'entrée audio 3,5mm V
Sortie 5 V CC	V

Remarque 1 : La conception et les spécifications sont sujettes à modifications sans avis préalable.

Remarque 2 : * Les fonctions varient selon la définition du modèle.

H5385BDi/H5385BDi+/H5385ABDi/DWX1910

Résolution 1280 x 720 720p résolution

- Maximale: UXGA (1600 x 1200), WSXGA+ (1680 x 1050), 1080p (1920 x 1080), WUXGA-RB (1920 x 1200)

Rapport d'aspect Auto, Plein, 4:3, 16:9, L.Box

Rapport de zoom optique 1,1X

Rapport de distance de projection 1,54 \~ 1,72 (60"@2,1m)

Objectif de projection F = 2,41 \~ 2,53, f = 21,85mm \~ 24,00mm, Zoom manuel et mise au point

Taille de l'écran de projection 26" \~ 301" (67cm \~ 765cm) (diagonale)

Distance de projection 1,0m \~ 10,3m (3,3' \~ 33,6')

type de lampe Lampe de 220 W changeable par l'utilisateur

Audio Haut-parleur interne avec 1 sorties 3W

Dimensions (l x P x H mm) 313mm x 240mm x 113,7mm (12,3 x 9,4 x 4,5 pouces) (avec pieds)

Consommation électrique Mode normal : 275W ± 10% @ 110VAC

Mode ECO : 205W ± 10% @ 110VAC

En mode Veille < 0,5W

Connecteurs E/S
Prise d’alimentation V
Entrée VGA V
HDMI V
Vidéo composite V
RS232 V
Prise d’entrée audio 3,5mm	V
Prise de sortie audio 3,5mm	V
Sortie 5 V CC	V
USB A1 (Dongle sans fil)	V

Remarque 1 : La conception et les spécifications sont sujettes à modifications sans avis préalable.

Remarque 2 : * Les fonctions varient selon la définition du modèle.

V6520/G550/V151/HT-810/HV533/TH-432/V7500+/D1P1718/D1P1805

Résolution 1920x1080 1080p résolution
• Maximale: UXGA (1600 x 1200), WSXGA+ (1680 x 1050), 1080p (1920 x 1080), WUXGA-RB (1920 x 1200)
Rapport d'aspect Auto, Plein, 4:3, 16:9, L.Box
Rapport de zoom optique 1,3x
Rapport de distance de projection	1,21 ~ 1,59 (75"@2m)
Objectif de projection F = 1,94 ~ 2,23, f = 12,81mm ~ 16,74mm, Zoom manuel et mise au point
Taille de l'écran de projection (diagonale)	28" ~ 300" (72cm ~ 762cm)
Distance de projection 1,0m ~ 8,0m (3,3' ~ 26,4')
type de lampe Lampe de 250 W changeable par l'utilisateur
Audio Haut-parleur interne avec 1 sorties 10W
Poids 3,1 Kg (6,83 lbs)
Dimensions (l x P x H mm) (avec pieds)	313mm x 272,4mm x 110,7mm (12,3 x 10,7 x 4,4 pouces)
Consommation électrique Mode normal : 300W ± 10% @ 110VAC
Mode ECO : 210W ± 10% @ 110VAC
En mode Veille < 0,5W

Connecteurs E/S
Prise d'alimentation V
Vidéo composite V
RS232 V
Prise d'entrée audio 3,5mm V
Sortie 5 V CC V
HDMI 1	V
HDMI 2 / MHL	V
ENTRÉE VGA 1	V
ENTRÉE VGA 2	V
Sortie VGA?:	V
AUDIO IN 1	V
AUDIO IN 2	V
3D SYNC	V

Remarque 1 : La conception et les spécifications sont sujettes à modifications sans avis préalable.

Remarque 2 : * Les fonctions varient selon la définition du modèle.

H6545BD/E146F/HE-805L/H6512BD+/V62B/GM534/VH-434/D1P1839

Résolution 1920x1080 1080p résolution

- Maximale: UXGA (1600 x 1200), WSXGA+ (1680 x 1050), 1080p (1920 x 1080), WUXGA-RB (1920 x 1200)

Rapport d'aspect Auto, 4:3, 16:9, L.Box

Rapport de zoom optique 1,3x

Rapport de distance de projection 1,21 \~ 1,59 (75"@2m)

Objectif de projection F = 1,94 \~ 2,23, f = 12,81mm \~ 16,74mm, Zoom manuel et mise au point

Taille de l'écran de projection 28" \~ 300" (72cm \~ 762cm) (diagonale)

Distance de projection 1,0m \~ 8,0m (3,3' \~ 26,4')

type de lampe Lampe de 225 W changeable par l'utilisateur

Audio Haut-parleur interne avec 1 sorties 3W

Dimensions (l x P x H mm) 313mm x 272,4mm x 110,7mm (12,3 x 10,7 x 4,4 pouces) (avec pieds)

Consommation électrique Mode normal : 265W ± 10% @ 110VAC

Mode ECO : 205W ± 10% @ 110VAC

En mode Veille < 0,5W

Connecteurs E/S
Prise d'alimentation V
Entrée VGA V
Vidéo composite V
RS232 V
Prise d'entrée audio 3,5mm V
Prise de sortie audio 3,5mm	V
Sortie 5 V CC	V
HDMI 1	V
HDMI 2 / MHL	V

Remarque 1 : La conception et les spécifications sont sujettes à modifications sans avis préalable.

Remarque 2 : * Les fonctions varient selon la définition du modèle.

X1527i/D656Di/V60Fi/AF610i/EV-F57i/BS-425i/DX525i/KW320i/H6541BDi/H6541BDi+/H6542ABDi/D1P1909/X1528H/DF608/V65F/AF620/EV-F58/BS-427/DX527/KF321/H6546BD/H6546BD+/H6546ABD/X159H/D1P1915/X1528i/DF608i/V65Fi/AF620i/EV-F58i/BS-427i/DX527i/KF321i/H6546BDi/H6546BDi+/H6546ABDi/H6542ABDi/M457i

Résolution 1920x1080 1080p résolution
• Maximale: UXGA (1600 x 1200), WSXGA+ (1680 x 1050), 1080p (1920 x 1080), WUXGA-RB (1920 x 1200)
Rapport d'aspect Auto, 4:3, 16:9, L.Box
Rapport de zoom optique 1,1X
Rapport de distance de projection	1,50 ~ 1,66 (60"@2m)
Objectif de projection F = 1,98 ~ 2,02, f = 15,84mm ~ 17,44mm, Zoom manuel et mise au point
Taille de l'écran de projection (diagonale)	27" ~ 301" (69cm ~ 765cm)
Distance de projection 1,0m ~ 10m (3,3' ~ 32,7')
type de lampe Lampe de 240 W changeable par l'utilisateur
Audio Haut-parleur interne avec 1 sorties 3W
Poids 2,9 Kg (6,4 lbs)
Dimensions (l x P x H mm) (avec pieds)	313mm x 240mm x 113,7mm (12,3 x 9,4 x 4,5 pouces)
Consommation électrique Mode normal : 290W ± 10% @ 110VAC
Mode ECO : 205W ± 10% @ 110VAC
En mode Veille < 0,5W

Connecteurs E/S X1528H/D	F608/V65F/AF620/EV-F58/BS-427/DX527/KF321/H6546BD/H6546BD+/H6546ABD/X159H/D1P1915	X1527i/D656Di/V60Fi/AF610i/EV-F57i/BS-425i/DX525i/KW320i/H6541BDi/H6541BDi+/H6542ABDi/D1P1909/X1528i/DF608i/V65Fi/AF620i/EV-F58i/BS-427i/DX527i/KF321i/H6546BDi/H6546BDi+/H6546ABDi/D1P1909/H6542ABDi/M457i
Prise d'alimentation V V
Entrée VGA V V
HDMI 1 V X
HDMI 2 X V
Vidéo composite	X V
RS232	V V
Prise d'entrée audio 3,5mm	V	V
Prise de sortie audio 3,5mm	V	V
Sortie 5 V CC	V V
USB A1 (Dongle sans fil)	V V

Remarque 1 : La conception et les spécifications sont sujettes à modifications sans avis préalable.

Remarque 2 : * Les fonctions varient selon la définition du modèle.

H6521BD/X168H/E155F/D666D/HE-802K/EV-WU65H/GM512/V36U/VH-412/AU319/H6521ABD/DX612/BS-512/KU316/D1P1720/DWU1721

Résolution WUXGA résolution
	• Maximale: UXGA (1600 x 1200), WSXGA+ (1680 x 1050), 1080p (1920 x 1080), WUXGA-RB (1920 x 1200)
Rapport d'aspect Auto, Plein, 4:3, 16:9, L.Box
Rapport de zoom optique 1,1X
Rapport de distance de projection	1,47 ~ 1,62 (63"@2m)
Objectif de projection F = 2,1~2,31, f = 15,59 ~ 17,14mm, Zoom manuel et mise au point
Taille de l'écran de projection (diagonale)	29" ~ 300" (73cm ~ 762cm)
Distance de projection 1,0m ~ 9,5m (3,3' ~ 31,2')
type de lampe Lampe de 250 W changeable par l'utilisateur
Audio Haut-parleur interne avec 1 sorties 3W
Poids 2,8 Kg (6,17 lbs)
Dimensions (l x P x H mm) (avec pieds)	313mm x 240mm x 110,7mm (12,3 x 9,4 x 4,3 pouces)
Consommation électrique Mode normal : 300W ± 10% @ 110VAC
	Mode ECO : 210W ± 10% @ 110VAC
	En mode Veille < 0,5W

Connecteurs E/S
Prise d'alimentation V
Entrée VGA V
HDMI V
Vidéo composite V
Prise d'entrée audio 3,5mm V
Sortie 5 V CC	V

Remarque 1 : La conception et les spécifications sont sujettes à modifications sans avis préalable.

Remarque 2 : * Les fonctions varient selon la définition du modèle.

H6540BD/X1623H/E156D/D860D/HE-806J/EV-WU80H/GM532/V50U/VH-432/AU540/DX620/BS-520/KU330/D1P1719/DWU1729

Résolution WUXGA résolution

- Maximale: UXGA (1600 x 1200), WSXGA+ (1680 x 1050), 1080p (1920 x 1080), WUXGA-RB (1920 x 1200)

Rapport d'aspect Auto, 4:3, 16:9, L.Box

Rapport de zoom optique 1,3x

Rapport de distance de projection 1,58 \~ 2,06 (59 "@2m)

Objectif de projection F = 2,37 \~ 2,78, f = 16,91mm \~ 21,60mm, Zoom manuel et mise au point

Taille de l'écran de projection 27" \~ 300" (69cm \~ 762cm) (diagonale)

Distance de projection 1,0m \~ 10,2m (3,3' \~ 33,6')

type de lampe Lampe de 250 W changeable par l'utilisateur

Audio Haut-parleur interne avec 1 sorties 10W

Dimensions (l x P x H mm) 313mm x 240mm x 110,7mm (12,3 x 9,4 x 4,3 pouces) (avec pieds)

Consommation électrique Mode normal : 300W ± 10% @ 110VAC

Mode ECO : 210W ± 10% @ 110VAC

En mode Veille < 0,5W

Connecteurs E/S
Prise d’alimentation V
Entrée VGA V
HDMI 2 V
HDMI 1 / MHL V
Vidéo composite V
RS232	V
Prise d’entrée audio 3,5mm	V
Prise de sortie audio 3,5mm	V
Sortie 5 V CC	V

Remarque 1 : La conception et les spécifications sont sujettes à modifications sans avis préalable.

Remarque 2 : * Les fonctions varient selon la définition du modèle.

Résolution 1920x1080 1080p résolution
• Maximale: UXGA (1600 x 1200), WSXGA+ (1680 x 1050), 1080p (1920 x 1080), WUXGA-RB (1920 x 1200)
Rapport d'aspect Auto, 4:3, 16:9, L.Box
Rapport de zoom optique 1,0X
Rapport de distance de projection	0,5 (91"@1,0m)
Objectif de projection F = 2,8, f = 7,51mm, mise au point manuelle
Taille de l'écran de projection (diagonale)	45" ~ 303" (115cm ~ 770cm)
Distance de projection 0,5m ~ 3,4m (1,6' ~ 11,0')
type de lampe Lampe de 220 W changeable par l'utilisateur
Audio Haut-parleur interne avec 1 sorties 3W
Poids 2,8 Kg (6,17 lbs)
Dimensions (l x P x H mm) (avec pieds)	313mm x 240mm x 113,7mm (12,3 x 9,4 x 4,5 pouces)
Consommation électrique Mode normal : 275W ± 10% @ 110VAC
Mode ECO : 205W ± 10% @ 110VAC
En mode Veille < 0,5W

Connecteurs E/S
Prise d'alimentation V
Entrée VGA V
HDMI 1 V
HDMI 2 V
Vidéo composite V
RS232 V
Prise d'entrée audio 3,5mm	V
Prise de sortie audio 3,5mm	V
Sortie 5 V CC	V
USB A1 (Dongle sans fil)	V

Remarque 1 : La conception et les spécifications sont sujettes à modifications sans avis préalable.

Remarque 2 : * Les fonctions varient selon la définition du modèle.

HV532/D1P1718

Résolution WUXGA résolution

- Maximale: UXGA (1600 x 1200), WSXGA+ (1680 x 1050), 1080p (1920 x 1080), WUXGA-RB (1920 x 1200)

Rapport d'aspect Auto, Plein, 4:3, 16:9, L.Box

Rapport de zoom optique 1,3x

Rapport de distance de projection 1,21 \~ 1,59 (77 "@2m)

Objectif de projection F = 1,94 \~ 2,23, f = 12,81mm \~ 16,74mm, Zoom manuel et mise au point

Taille de l'écran de projection 35" \~ 300" (89cm \~ 762cm) (diagonale)

Distance de projection 1,0m \~ 7,8m (3,3' \~ 25,6')

type de lampe Lampe de 250 W changeable par l'utilisateur

Audio Haut-parleur interne avec 1 sorties 10W

Dimensions (l x P x H mm) 313mm x 272,4mm x 110,7mm (12,3 x 10,7 x 4,4 pouces) (avec pieds)

Consommation électrique Mode normal : 300W ± 10% @ 110VAC

Mode ECO : 210W ± 10% @ 110VAC

En mode Veille < 0.5W

Connecteurs E/S
Prise d'alimentation V
Vidéo composite V
RS232 V
Prise de sortie audio 3,5mm V
Sortie 5 V CC V
HDMI 1	V
HDMI 2 / MHL	V
ENTRÉE VGA 1	V
ENTRÉE VGA 2	V
Sortie VGA?:	V
AUDIO IN 1	V
AUDIO IN 2	V
3D SYNC	V

Remarque 1 : La conception et les spécifications sont sujettes à modifications sans avis préalable.

Remarque 2 : * Les fonctions varient selon la définition du modèle.

Modes de compatibilité

A. Analogique VGA

1 Analogique VGA - Signal PC

Modes	Résolution	Fréquence V. [Hz]	Fréquence H. [KHz]
VGA 640x480 60 31,5
	640x480 72 37,9
	640x480 75 37,5
	640x480 85 43,3
	640x480 120 61,9
SVGA 800x600 56 35,1
	800x600 60 37,9
	800x600 72 48,1
	800x600 75 46,9
	800x600 85 53,7
	800x600 120 77,4
XGA 1024x768 60 48,4
	1024x768 70 56,5
	1024x768 75 60,0
	1024x768 85 68,7
	1024x768 120 99,0
SXGA 1152x864 70 63,8
	1152x864 75 67,5
	1152x864 85 77,1
	1280x1024 60 64,0
	1280x1024 72 77,0
	1280x1024 75 80,0
	1280x1024 85 91,1
QuadVGA 1280x960 60 60,0
	1280x960 75 75,2
SXGA+ 1400x1050 60 65,3
UXGA 1600x1200 60 75,0
PowerBook G4 640x480 60 31,4
PowerBook G4 640x480 66,6(67)			34,9
PowerBook G4	800x600 60 37,9
PowerBook G4	1024x768 60 48,4
PowerBook G4	1152x870 75 68,7
PowerBook G4	1280x960 75 75,0
i Mac DV (G3) 1024x768		75 60,0

2 Analogique VGA - Fréquence large étendue

Modes	Résolution	Fréquence V. [Hz]	Fréquence H. [KHz]
WXGA 1280x768 60 47,8
	1280x768 75 60,3
	1280x768 85 68,6
	1280x720 60 44,8
	1280x720 120 92,9
	1280x800 60 49,6
	1280x800 119,909 101,6
	1920x1200 60 74
	1440x900 60 59,9
WSXGA+ 1680x1050 60 65,3
	1920x1080(1080P)	60 67,5
	1366x768 60 47,7
WUXGA 1920x1200-RB 59,94		74,04

3 VGA Analogique - Signal composante

Modes	Résolution	Fréquence V. [Hz]	Fréquence H. [KHz]
480i	720x480 (1440x480)	59,94 (29,97)	15,7
576i	720x576 (1440x576)	50 (25)	15,6
480p	720x480	59,94	31,5
576p	720x576	50	31,3
720p	1280x720	60	45,0
720p	1280x720	50	37,5
1080i	1920x1080	60 (30)	33,8
1080i	1920x1080	50 (25)	28,1
1080p	1920x1080	23,97/24	27,0
1080p	1920x1080	60	67,5
1080p	1920x1080	50	56,3

B. Numérique HDMI

1 HDMI - PC Signal

Modes	Résolution	Fréquence V. [Hz]	Fréquence H. [KHz]
VGA	640x480	60	31,5
	640x480	72 37,9
	640x480	75 37,5
	640x480	85 43,3
	640x480 120	61,9

SVGA 800x600 56 35,1
	800x600 60 37,9
	800x600 72 48,1
	800x600 75 46,9
	800x600 85 53,7
	800x600 120 77,4
XGA 1024x768 60 48,4
	1024x768 70 56,5
	1024x768 75 60,0
	1024x768 85 68,7
	1024x768 120 99,0
SXGA 1152x864 70 63,8
	1152x864 75 67,5
	1152x864 85 77,1
	1280x1024 60 64,0
	1280x1024 72 77,0
	1280x1024 75 80,0
	1280x1024 85 91,1
QuadVGA 1280x960 60 60,0
	1280x960 75 75,2
SXGA+ 1400x1050 60 65,3
UXGA 1600x1200 60 75,0
PowerBook G4 640x480 60 31,4
PowerBook G4 640x480 66,6(67) 34,9
PowerBook G4	800x600 60 37,9
PowerBook G4	1024x768 60 48,4
PowerBook G4 1152x870 75 68,7
PowerBook G4 1280x960 75 75,0
i Mac DV (G3) 1024x768	75 60,0

2 HDMI - Fréquence large étendue

Modes	Résolution	Fréquence V. [Hz]	Fréquence H. [KHz]
WXGA 1280x768	60	47,8
	1280x768 75	60,3
	1280x768 85	68,6
	1280x720 60	44,8
	1280x720 120	92,9
	1280x800 60	49,6
	1280x800-RB	119,909	101,6
	1440x900 60	59,9
	1920x1200 60	74
WSXGA+ 1680x1050 60 65,3
	1920x1080(1080P)	60 67,5
	1920x1080(1080P)	50 56,3
	1366x768 60 47,7
WUXGA 1920x1200-RB 59,94 74,04

3 HDMI - Signal Vidéo

Modes	Résolution	Fréquence V. [Hz]	Fréquence H. [KHz]
480i	720x480 (1440x480)	59,94 (29,97)	15,7
576i 720x5	76 (1440x576) 50 (25)	15,6
480p	720x480	59,94	31,5
576p	720x576	50	31,3
720p	1280x720	60	45,0
720p	1280x720	50	37,5
1080i	1920x1080	60 (30)	33,8
1080i	1920x1080	50 (25)	28,1
1080p	1920x1080	23,97/24	27,0
1080p	1920x1080	25	28,1
1080p	1920x1080	29,97/30	33,8
1080p	1920x1080	60	67,5
1080p	1920x1080	50	56,3
1080p	1920x1200-RB	59,94	74,04
4K	3840x2160	60	135
	3840x2160	24	54
	3840x2160	25	56,25
	3840x2160	30	67,5
	3840x2160	50	112,5
	4096x2160	60	140
	4096x2160	24	60
	4096x2160	25	61,5
	4096x2160	30	75,5
	4096x2160	50	119

4 HDMI - 1.4a Fréquence 3D

Modes	Résolution	Fréquence V. [Hz]	Fréquence H. [KHz]
720p (Séquentiel)	1280 x 720	50	37,5
720p (Séquentiel)	1280 x 720	60	45,0
1080p (Séquentiel)	1920 x 1080	24	27,0
720p (Séquentiel) 1280 x 720 50 37,5
720p (Séquentiel) 1280 x 720 60 45,0
1080i (Haut et Bas)	1920 x 1080	50 (25)	28,1
1080i (Haut et Bas)	1920 x 1080	60 (30)	33,8
1080p (Haut et Bas) 1920 x 1080 24 27,0
1080p (Haut et Bas) 1920 x 1080 50 56,3
1080p (Haut et Bas) 1920 x 1080 60 67,5
720p (Côte/côte moitié)	1280 x 720 60 45,0
1080i (Côte/côte moitié)	1920 x 1080	50 (25)	28,1
1080i (Côte/côte moitié)	1920 x 1080	60 (30)	33,8
1080p (Côte/côte moitié)	1920 x 1080 50 56,3
1080p (Côte/côte moitié)	1920 x 1080 60 67,5
Limites de plage de source graphique du moniteur	Fréquence de balayage horizontal :		15 k-100 kHz
	Fréquence de balayage vertical :		24-120 Hz
	Taux max, pixel :		Analogique :165 MHzNumérique :165 MHz

C. MHL Numérique

Modes Résolution		Fréquence V. [Hz]	Fréquence H. [KHz]
VGA 640x480 59,94/60 31,5
480i	720x480 (1440x480)	59,94/60	15,7
576i	720x576 (1440x576)	50 (25)	15,6
480p	720x480	59,94/60	31,5
480p_2x	1440x480	59,94/60	31,5
576p	720x576	50	31,3
576p_2x	1440x576	50	31,3
720p	1280x720	59,94/60	45,0
720p	1280x720	50	37,5
1080i	1920x1080	60(30)	33,8
1080i	1920x1080	50(25)	28,1
1080p	1920x1080	23,97/24	27,0
1080p	1920x1080	25	28,1
1080p	1920x1080	29,97/30	33,8

Limites de plage de source graphique du moniteur	Fréquence de balayage horizontal :	15 k-50 kHz
	Fréquence de balayage vertical :	24-60 Hz
	Taux max, pixel : Numérique : 75 MHz

Remarque 1 : Les fonctions varient selon la définition du modèle. Remarque 2 : MHL 1080p 3D 24p séquentiel non pris en charge.

Avis concernant les Réglementations et la Sécurité

Notice FCC

Cet appareil a été testé et reconnu conforme aux limites pour les appareils numériques de Classe B, conformément à l'Article 15 des Règlements FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences néfastes dans une installation résidentielle. Cet appareil génère, utilise et peut émettre de l'énergie fréquence radio et, s'il n'est pas installé et utilisé en accord avec les instructions, peut provoquer des interférences dans les communications radio.

Cependant, il n'y a aucune garantie que des interférences ne se produiront pas dans une installation particulière. Si cet appareil provoque des interférences néfastes pour la réception de la radio ou de la télévision, ce qui peut être déterminé en éteignant puis en rallumant l'appareil, l'utilisateur est encouragé à tenter de corriger les interférences par une ou plusieurs des mesures suivantes :

• Réorienter ou déplacer l'antenne de réception.
• Augmenter la distance entre l'appareil et le récepteur.
• Connecter l'appareil sur un circuit différent de celui sur lequel le récepteur est branché.
• Consulter le revendeur ou un technicien radio/télévision expérimenté pour de l'aide.

Avis : Câbles blindés

Toutes les connexions avec d'autres appareils informatiques doivent être effectuées à l'aide de câbles blindés pour rester conforme aux règlements FCC.

Avis : Périphériques

Seuls les périphériques (appareils d'entrée/sortie, ports, imprimantes, etc.) approuvés conformes aux limites de la Classe B peuvent être connectés à cet équipement. L'utilisation des périphériques non conformes peut provoquer des interférences pour la réception de la télévision ou de la radio.

Mise en garde

Les changements ou modifications non expressément approuvés par le fabricant peuvent invalider l'autorité de l'utilisateur, laquelle est accordée par la Commission Fédérales des Communications, à utiliser cet appareil.

Conditions de Fonctionnement

Cet appareil est conforme à l'article 15 des Règlements FCC. Son fonctionnement est sujet aux deux conditions suivantes : (1) Cet appareil ne doit pas provoquer d'interférences néfastes, et (2) cet appareil doit accepter toutes les interférences reçues, y compris celles pouvant provoquer un fonctionnement indésirable.

Avis : Pour les utilisateurs canadiens

Cet appareil numérique de Classe B est conforme à la norme ICES-003 Canadienne.

Remarque à l'intention des utilisateurs canadiens

Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

Compatible avec la certification réglementaire russe/ukrainienne

EAC

Avis de réglementation sur les appareils radio

Remarque : Les informations de réglementation ci-dessous concernent uniquement les modèles avec LAN sans-fil et/ou Bluetooth.

Général

Ce produit est conforme aux normes concernant la fréquence radio et la sécurité de tous les pays ou régions dans lesquels il a été approuvé pour l'utilisation sans-fil. En fonction des configurations, ce produit peut ou peut ne pas contenir les périphériques fréquence radio sans-fil (par exemple LAN sans-fil et/ou modules Bluetooth).

Canada — Appareils de communication radio à basse consommation électrique sans licence (RSS-247)

a Informations générales

Son fonctionnement est sujet aux deux conditions suivantes :

1. Cet appareil ne doit pas provoquer d'interférences néfastes, et
2. Cet appareil doit accepter toutes les interférences reçues, y compris celles pouvant provoquer un fonctionnement indésirable.

b Operation dans la bande 2,4 GHz

Pour éviter des interférences radio avec un service sous licence, cet appareil doit être utilisé à l'intérieur et son installation à l'extérieur est sujette à concession de licence.

Listes des pays concernés

Cet appareil doit être utilisé strictement en accord avec les règlements et les contraintes du pays dans lequel vous l'utilisez. Pour plus d'informations, veuillez contacter un bureau local dans le pays où vous utilisez l'appareil. Veuillez consulter http://ec.europa.eu/enterprise/rtte/implem.htm pour la dernière liste des pays.
